1 Fotometriás mérések Minőségbiztosítás Hibalehetőségek A hibák megelőzése Intelligens fotométerek Előadó: Nagy László, Aktivit Kft.

2 A belső minőség-ellenőrzés (IQC) A helyes analízis eredményt befolyásoló legfőbb tényezők: A mintavétel helye és időpontja A minták szállítása és tárolása (tartósítás) A mintaelőkészítés (homogenizálás, feltárás, stb.) Az elemzés végrehajtása A mérést befolyásoló külső körülmények, azok felismerése és negatív hatásuk kiküszöbölése

3 A belső minőség-ellenőrzés (IQC) Nemzetközi előírások: ISO 17381: 2003 (E): Vízminőség felhasználásra kész gyorstesztek alkalmazása a vízanalitikában Párhuzamos mérések Mérések végzése standardokkal Elfogadhatóság vizsgálat Összehasonlító mérések referencia módszerrel Összemérés más laborokkal IQC kártya

4 A belső minőség-ellenőrzés (IQC) Milyen tevékenységek javasoltak még? Az eszközök verifikálása Fotométer: a gyártó előírása szerint, általában évente Pipetta: évente négyszer, ( µl: 2%, > 1000 µl: 1%) Termoblokk: minimum évente (+/- 3 o C) Párhuzamos mérések

5 A belső minőség-ellenőrzés (IQC) IQC kártya: Javasolt minimum havonta Követelmény: < 10% Párhuzamos mérésekkel

6 A belső minőség-ellenőrzés (IQC) IQC kártya soron kívül: Kiugró pontatlanság esetén Új mintafajtánál Új pontossági követelmény bevezetésekor Segítő eszközök: Fotométer funkciók, kész standard és addíciós oldatok Termoblokk: ellenőrző T-SET

7 A belső minőség-ellenőrzés (IQC) A reakcióidő jelentősége a fotometriás méréseknél: Színintenzitás Foszfát teszt, négyszögküvettás KOI fotometriás teszt pl. Cl 2, zavarosságon alapuló tesztek, mint szulfát t R t R t R Idő

8 A belső minőség-ellenőrzés (IQC) Az előfordulható hibák (és megelőzésük): Készülékhiba (beépített tesztekkel elkerülhető) Bemérés hiba (verifikálni a pipettákat) Zavaró hatás (standard + standard addíciós mérés) Zavarosság (műszeres kontroll) Eszközök szennyezettsége (standard + standard addíciós mérés) Tartósítási ill. mintaelőkészítési hiba (standard addíció + hasonló mintaelőkészítés) Homogenitási problémák ill. reprezentatív térfogat bemérése (homogenizálás, párhuzamos mérések)

9 A belső minőség-ellenőrzés (IQC) Még egy fontos szempont: A visszakereshetőség Ennek érdekében igen hasznos, ha a mérési eredményen kívül kiegészítő is rögzítésre kerülnek mérésenként: Mintavételi hely Dátum, idő A mintavevő neve A kezelő neve A hígítás Mintatípus Megjegyzés

10 Egy új fejlesztésű fotométer családot mutatunk be, melynek tervezésekor az első szempont a könnyen végrehajtható, műszeresen támogatott minőségellenőrzés volt. A kötelező ellenőrző feladatok végrehajtása mindig annak függvényében történik meg, hogy milyen mértékben állnak rendelkezésre a tevékenységet segítő eszközök

11 A NANOCOLOR VIS fotométer minden szolgáltatása nagymértékben bővült: megjelent a NANOCOLOR VIS II intelligens fotométer NANOCOLOR VIS Érintőképernyő: 5 10 Kezelés: Színes TFT Hagyományos soronkénti menü NANOCOLOR VIS II Hullámhossztartomány: nm nm Hullámhossz felbontás: 0,3 nm 0,1 nm Sávszélesség: 4 nm 2 nm Alapmemória: 1000 mérés 5000 mérés Precíziós projektív-kapacitív érintőképernyő (PCAP) Teljesen IKON-alapú kezelés tetszőleges ikonrendezéssel Interfész: RS232, USB LAN, RS232, 2 x USB-A, 1 x USB-B

12 A NANOCOLOR VIS fotométer minden szolgáltatása nagymértékben bővült: megjelent a NANOCOLOR VIS II intelligens fotométer (animáció) Az Ön által használt internet böngésző videó lejátszó és a telepített codec készletek függvényében indítható az animáció valamelyik alábbi linkre kattintva (wmv, avi, webm, mp4, flv) NANOCOLOR VIS I -> VIS II gif (rákattintásra külön ablakban indul) NANOCOLOR VIS I -> VIS II wmv (rákattintásra külön ablakban indul) NANOCOLOR VIS I -> VIS II avi (rákattintásra külön ablakban indul) NANOCOLOR VIS I -> VIS II webm (rákattintásra külön ablakban indul) NANOCOLOR VIS I -> VIS II mp4 (rákattintásra külön ablakban indul) NANOCOLOR VIS I -> VIS II flv (rákattintásra külön ablakban indul)

13 NANOCOLOR VIS II NANOCOLOR UV / II VIS intelligens Spektrofotométerek

14 Tartalom Innováció Műszaki adatok Használat

15 Bemutatás Innováció Műszaki adatok Használat Bemutatás Friss, szembetűnő forma Forradalmi felhasználói élmény Vezető pozíció Önmagyarázó kezelés Interfész és hálózat csatlakozás A jövő okos-fotométerei az MN-től

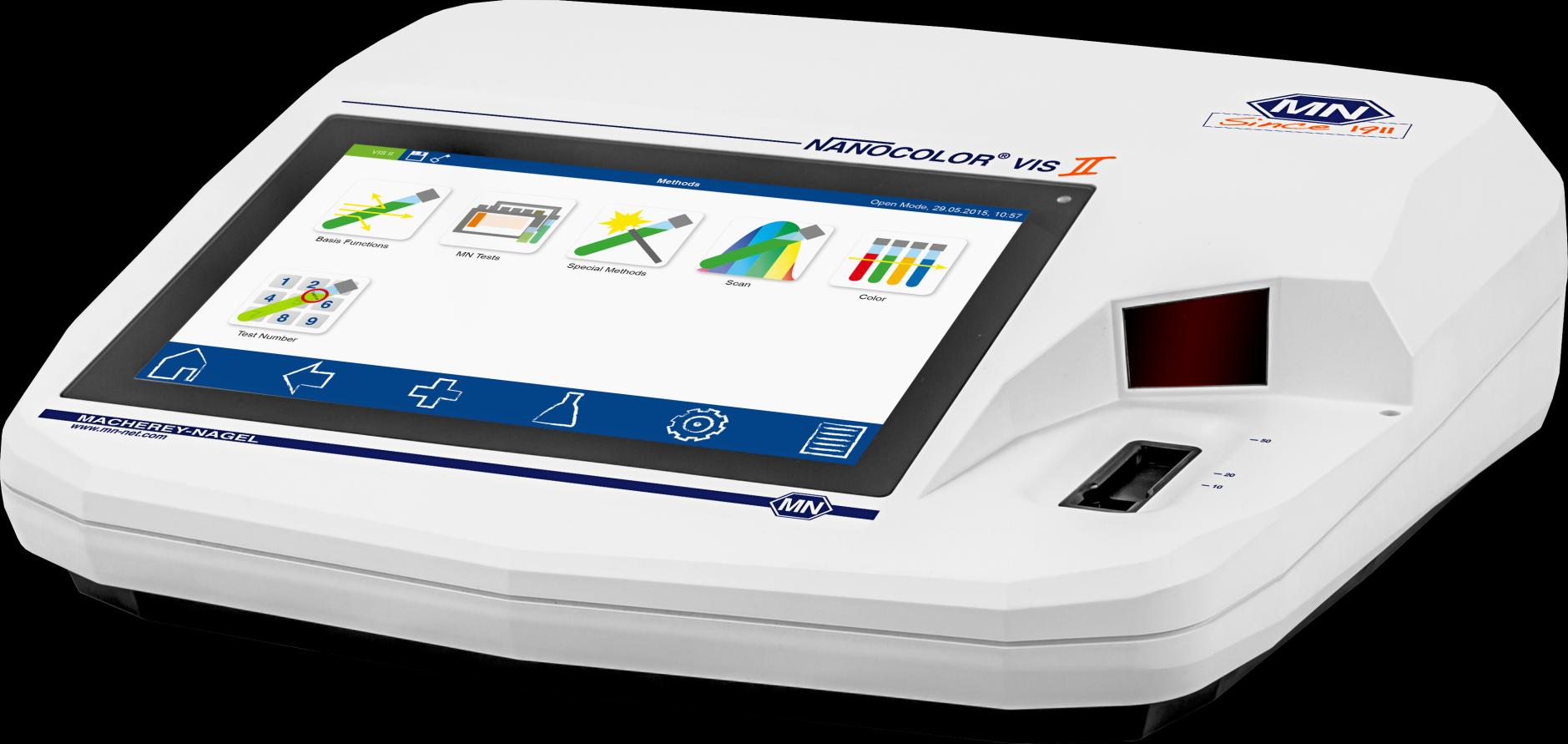

16 Bemutatás Innováció Műszaki adatok Használat Az új NANOCOLOR VIS II

17 Bemutatás Innováció Műszaki adatok Használat Az új NANOCOLOR UV / VIS II

18 Bemutatás Innováció Műszaki adatok Használat Innovációk: NANOCOLOR UV / VIS II Felhasználót segítő intuitív funkciók Zavarosság mérés: < 1 NTU +NTU-check 2D vonalkód olvasó Csatlakozás rendszerekbe: USB, LAN Saját módszer kalibráció Kiterjedt minőségbiztosítás Színmérés Scan LIMS konfigurátor

19 Paraméter Optika Műszaki adatok Érték Monokromátor Fényforrás Halogén lámpa (látható tartományban) Deutérium lámpa (UV tartományban) Hullámhossz tartomány Hullámhossz pontosság Hullámhossz felbontás Hullámhossz kalibrálás Hullámhossz beállítás Fotometriai tartomány Fotometriai pontosság Hullámhossz szélesség nm ± 1 nm 0,1 nm Automatikus automatikus (vonalkód beolvasásra) és manuális ± 3,0 E ( nm) 0,005 E at 0,0 0,5 E; 1 % at 0,5 2,0 E 2 nm Szórt fény <0,05%

20 Műszaki adatok Paraméter Zavarosság mérés Küvetta fogadás Adat memória DisKijelző Mérés mód Interfész Mérés Tömeg Update Érték Nefelometriásan: 0, NTU D=16 mm henger és 2, 10, 20, 40, 50 mm négyszög és különféle átfolyós leszívós küvetták 16 GB SDHC; 5000 érték/scan 10 -os HD-Display: üveg bevonatos projektívkapacitív érintőképernyő (PCAP) >200 előre programozott teszt és speciális módszer; szabadon programozható saját módszer LAN, RS232, 2 x USB-A, 1 x USB-B Külső fényre érzéketlen, nyitott küvettanyílás 6,5 kg Internetről, díjmentesen, PC vagy USB pendrive

21 A használat A kezés technikája megegyezik az okos telefon ill. tablet kezelésével Használat ujjakkal, érintő-ceruzával, vagy érintő-kesztyűvel A kijelző egyszerűen tisztítható Konzekvens koncepció logikus felépítés

22 Innovatív és okos kezelés 10 -os, 16:9 HD-kijelző Projektív-kapacitív érintőképernyő Ikon alapú, kezelőt segítő rendszer Felhasználóbarát egyszerű használat

23 A kezelési koncepció Önmagyarázó tálca ikonokkal (egyszerű task bar ) Egyértelmű funkciók Világosan ábrázolt státusz A fontos áttekintése egy pillanat alatt Friss, családias koncepció

24 Az érintőképernyő: ikonok a nyitólapon Ugrás alaphelyzetbe Ugrás egyet vissza (esc) Háttérkép választás MÉRÉS Beállítások Memória

25 Az érintőképernyő: gyorsbillentyűk a nyitólapon MN teszt mérés indítás szám szerint MN teszt mérés indítás tesztnév szerint Szkennelés indítása Színmérés indítása Alapmérések: faktor, standard, extinkció, kinetika, transzmisszió, zavarosság Különleges módszerek: gyári és saját

26 Magas színvonalú és okos optikai rendszer 2 nm spektrális sávszélesség Referencia-Detektor-Technológia (RDT) Külső fényre nem érzékeny méréstechnika 860 nm LED a zavarosságméréshez 90 (NTU) + NTU-Check Univerzális küvetta-nyílás Biztos és precíz mérési eredmények Clevere Optik

27 Átfogó minőségbiztosítás IQC-card 4 előállítása a készülékben előprogramozott NANOCONTROLstandardok integrált eszköz-inspekció monitoring Végrehajtható IQC: hígítás, dupla-mérés és spike addíció A mérési eredmény biztonsága

28 A minőségbiztosítás menü Fotométer ellenőrzés IQC számláló Standard mérés IQC memória Párhuzamos mérések IQC 4 kártya Hígítási Spike sor addíció FOTOMÉTER ELLENŐRZÉS: Lámpa ellenőrzés Nanocheck Extinkció kontroll Beépített automata hullámhossz-ellenőrzés Szórt fény ellenőrzés S/N jel-teszt

29 A rendszer monitoring részei:

30 Bekapcsoláskor: automata teszt

31 A kezelési koncepció Mérés menü

32 Kiterjedt kiegészítő funkciók Magas színvonalú scan integrált analízissel Teljes értékű színmérés (CIE Lab, Hazen,...) Előprogramozott söranalízis módszerek NTU-zavarosság mérés és NTU-Check (0, NTU) Felhasználó-specifikus módszerekhez segítő eszközök Tesztek piktogrammos használati utasítása a képernyőn Reakcióidő számláló és jelző A vízanalitikai igények komplett biztosítása Telitalálat

33 Piktogrammos használati utasítások megjelenítése a fotométer képernyőn

34 Piktogrammos használati utasítások megjelenítése a fotométer képernyőn

35 Miért hasznos az NTU-Check?

36 Miért hasznos az NTU-Check?

37 Miért hasznos az NTU-Check? Matematikai úton nem lehetséges a zavarosság értékkel kompenzálni a fotometriás mérési eredményt, mivel a zavarosságot okozó részecskék alakja, formája különböző lehet. Az eddigi mérési tapasztalatok azt mutatják, hogy <10 NTU zavarosság érték esetében nincsen jelentős mértékű eredménytorzító hatás.

38 Miért hasznos az NTU-Check? Matematikai úton nem lehetséges a zavarosság értékkel kompenzálni a fotometriás mérési eredményt, mivel a zavarosságot okozó részecskék alakja, formája különböző lehet. Az eddigi mérési tapasztalatok azt mutatják, hogy <10 NTU zavarosság érték esetében nincsen jelentős mértékű eredménytorzító hatás.

39 Miért hasznos az NTU-Check? Matematikai úton nem lehetséges a zavarosság értékkel kompenzálni a fotometriás mérési eredményt, mivel a zavarosságot okozó A részecskék mérési hiba zavaros alakja, formája különböző mintáknál lehet. Az a körülményektől eddigi mérési tapasztalatok azt mutatják, függően hogy 10 30% <10 lehet! NTU zavarosság érték esetében nincsen jelentős mértékű eredménytorzító hatás. NTU-Check: a hibás mérés elkerülésének biztosítása

40 Különféle interfész szolgáltatások Klasszikus interfészek: USB, RS 232, LAN LAN LIMS W-LAN (jön) COM integrált LIMS-konfigurátor A mérési eredmények export lehetősége (numerikus és grafikus formában USB-eszközre Módszer import és export Univerzális csatlakoztathatóság az adatbázis rendszerekhez

41 előnypontok előnypontok Színes 10 -os HD érintőképernyő önkifejező, teljesen ikon-alapú kezelés, Zavarosság mérés < 1,0 NTU Zavarosság mérés az EU ivóvíz szabványoknak megfelelve Széleskörű színmérés lehetősége

42 előnypontok előnypontok LIMS rendszerekhez csatlakoztatható Optimalizált adatátviteli modul Teljesen automata zavarosság kontroll Beállítható zavarosság határértékkel A mérési eredmények mentése kiegészítő kal együtt

43 A NANOCOLOR VIS II fotométer a gyakorlatban: tetszőleges módszer 10 pontos kalibrációjának rögzítése kiértékeléssel néhány perc alatt (videó) Az Ön által használt internet böngésző videó lejátszó és a telepített codec készletek függvényében indítható az animáció valamelyik alábbi linkre kattintva (wmv, avi, webm, mp4, flv) NANOCOLOR VIS II kalibráció wmv (rákattintásra külön ablakban indul) NANOCOLOR VIS II kalibráció avi (rákattintásra külön ablakban indul) NANOCOLOR VIS II kalibráció webm (rákattintásra külön ablakban indul) NANOCOLOR VIS II kalibráció mp4 (rákattintásra külön ablakban indul) NANOCOLOR VIS II kalibráció flv (rákattintásra külön ablakban indul)

44 A NANOCOLOR VIS II fotométer a gyakorlatban: rutin sorozatmérések váltakozó módszerekkel a kezelőt segítő képernyő üzenetekkel (videó) Az Ön által használt internet böngésző videó lejátszó és a telepített codec készletek függvényében indítható az animáció valamelyik alábbi linkre kattintva (wmv, avi, webm, mp4, flv) NANOCOLOR VIS II mérések wmv (rákattintásra külön ablakban indul) NANOCOLOR VIS II mérések avi (rákattintásra külön ablakban indul) NANOCOLOR VIS II mérések webm (rákattintásra külön ablakban indul) NANOCOLOR VIS II mérések mp4 (rákattintásra külön ablakban indul) NANOCOLOR VIS II mérések flv (rákattintásra külön ablakban indul)

45 A NANOCOLOR VIS II fotométer a gyakorlatban: rutin sorozatmérések váltakozó módszerekkel a kezelőt segítő képernyő üzenetekkel (videó) Az Ön által használt internet böngésző videó lejátszó és a telepített codec készletek függvényében indítható az animáció valamelyik alábbi linkre kattintva (wmv, avi, webm, mp4, flv) NANOCOLOR VIS II mérések wmv (rákattintásra külön ablakban indul) NANOCOLOR VIS II mérések avi (rákattintásra külön ablakban indul) NANOCOLOR VIS II mérések webm (rákattintásra külön ablakban indul) NANOCOLOR VIS II mérések mp4 (rákattintásra külön ablakban indul) NANOCOLOR VIS II mérések flv (rákattintásra külön ablakban indul)

46 Szállítható: Bp-i raktárról A legfontosabb cikkszámok: REF Discription UV / VIS II fotométer karton dobozban VIS II fotométer karton dobozban Hordkoffer a VIS II fotométerhez LAN-kábel (1,5 m) porvédő takaró További tartozékok külön listán
