1 GEOTECHNIKA III. (LGB SE005-3) FÖLDALATTI MŰTÁRGYAK, ALAGÚTÉPÍTÉS

2 49 Zárt építési eljárás bányászati módszer

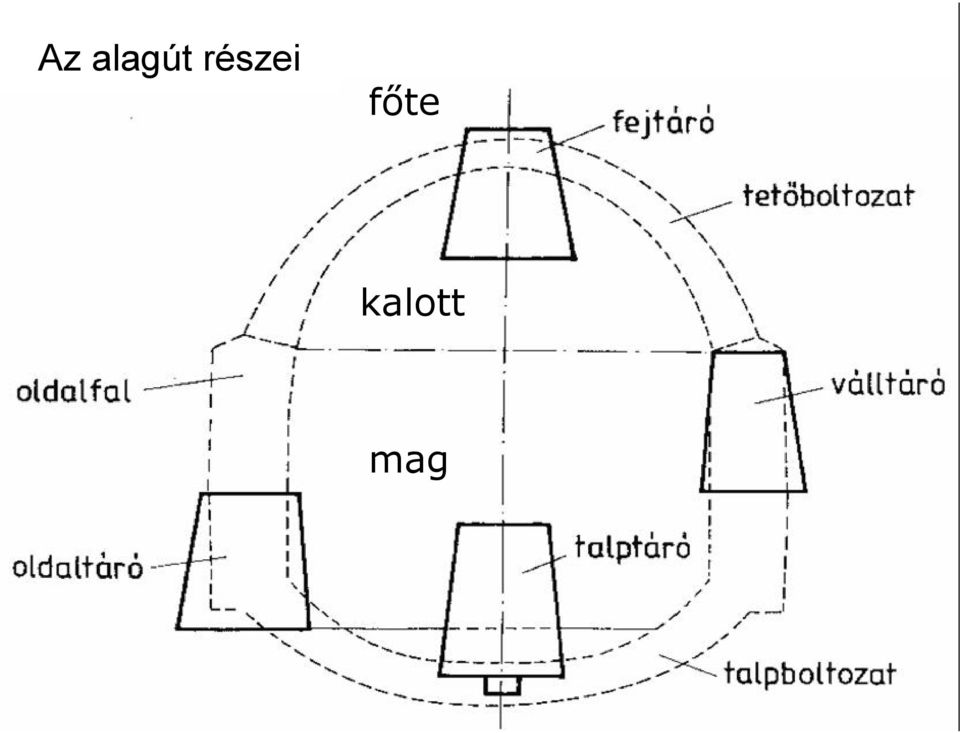

3 Az alagút részei főte kalott mag

4 Régi bányászati eljárások 51

5 NÖT alapelvei 52 A kőzet bevonása a teherbírásba A kőzet óvása a fejtés során A főte feletti kőzetfellazulás elkerülése A szükséges alakváltozások megengedése A megtámasztások beépítésének időbeli ütemezése A hézagmentes csatlakozás a kőzethez Mozgásmérések a terv ellenőrzéséhez Vékonyfalú falazat építése Falazaterősítés vasalással, acélívekkel és horgonyokkal A gyors alsó zárás Kevés feszültségátrendeződést okozó technológia Kétrétegű falak megosztott teherviselése Víznyomások csökkentése drénezéssel

Mozgásmérések a terv ellenőrzéséhez Vékonyfalú falazat építése Falazaterősítés vasalással, acélívekkel és horgonyokkal A gyors

6 Földmunka 53 fejtés részletekben kézi bontókalapács kotrókanál marófejek robbantás rakodás homlokrakodó átemelő rakodó oldalrakodó mélyásó felrakó vonófogas rakodó szállítás dömper szállítószalag csille csővezeték

átemelő rakodó oldalrakodó mélyásó felrakó vonófogas

7 Szerkezeti elemek 54 A falazatok alapelemei lőtt beton horgonyok acélívek monolit vasbetonfal Kiegészítő megoldások talajvízszintsüllyesztés levegőtúlnyomás talajszilárdítás talajfagyasztás csőernyő tűzőpallók elődrénezés

megoldások talajvízszintsüllyesztés levegőtúlnyomás

8 Építési módszerek a kőzetminőség függvényében

9 Biztosítás beépítésének ütemezése 56

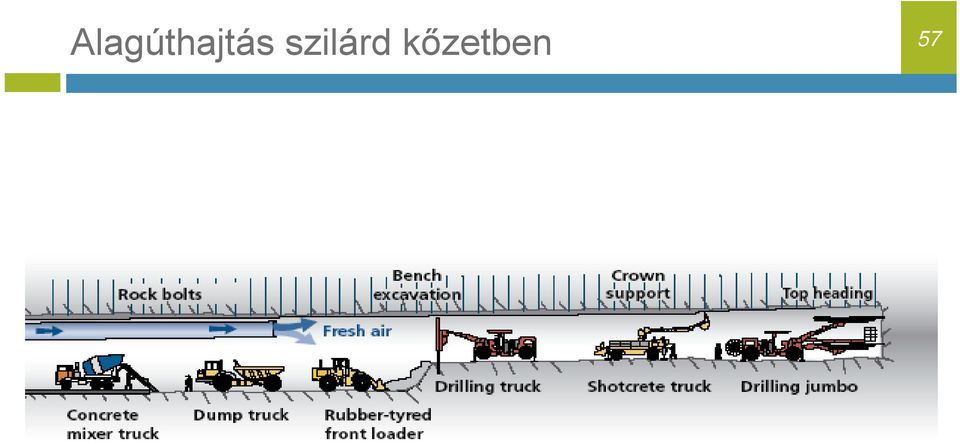

10 Alagúthajtás szilárd kőzetben 57

11 Alagúthajtás szilárd kőzetben 58

12 Alagúthajtás szilárd kőzetben 59

13 Alagúthajtás szilárd kőzetben 60

14 Fejtési eljárások 61

15 Fejtési eszközök 62

16 Szállítóeszközök 63

17 Horgonyok 64

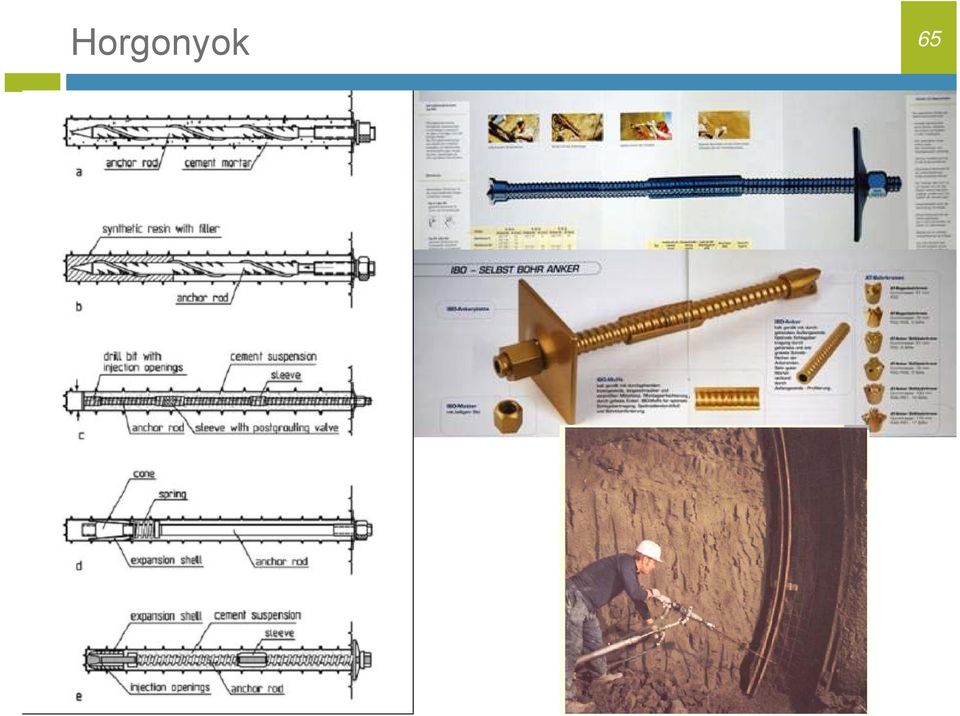

18 Horgonyok 65

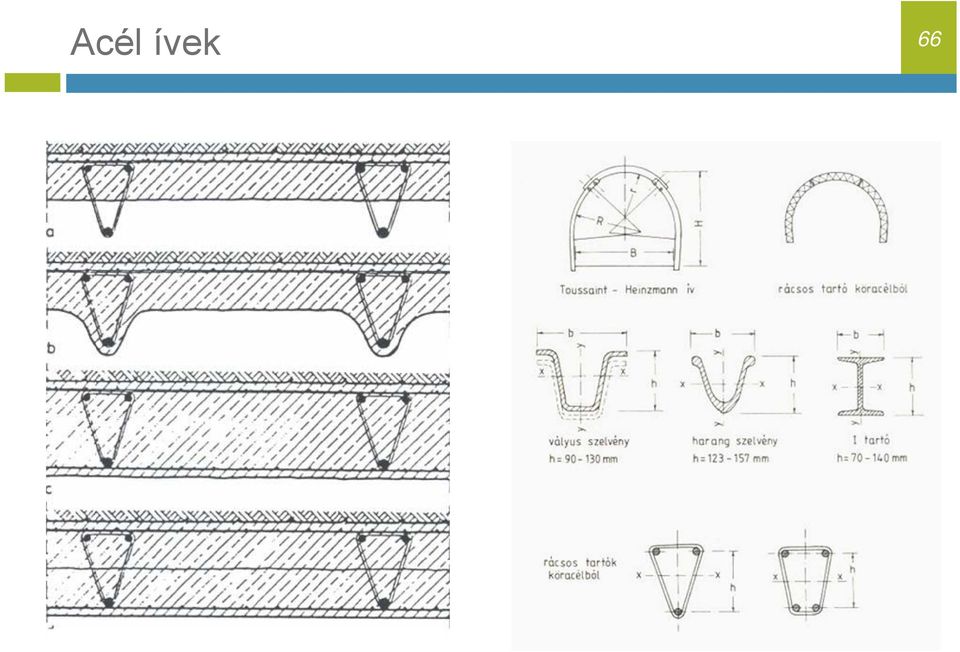

19 Acél ívek 66

20 Acélívek 67

21 Lövellt beton technológia 68 Száraz eljárás A kompresszorral bepumpált száraz betonkeverék és a víz a szórópisztolyban találkozik. A vízadagolást a kezelő szabályozza. Jobban illeszthető a szakadozott munkához. Nagy a porképződés és a levegő- és energiaigény. Nedves eljárás A nedves betonkeverékhez helyben csak az adalékszereket adják, s a keveréket légnyomás szállítja a szórópisztolyhoz. Egyenletesebb betonminőség, kevesebb visszahullás. A leállások után a vezeték tisztítandó, ezért hátrányosabb. Összetétel, fellövés Max. 16 mm szemcse a visszahullás csökkentésére, de az 25 % mindig lesz. Pernye, szilicium-tartalmú anyagok a tapadóképesség, a vízzáróság, a szilárdság javítására, ill. a porképződés és a visszahullás csökkentésére. Kötésgyorsítók alkalifémekkel vagy anélkül, de speciális cementtel a gyors kötés és a tapadóképesség javítására s a visszahullás csökkentésére. Legkedvezőbb az 1 m távolságról vízszintesen történő fellövés. 35 MPa szilárdság elérhető.

22 Lövellt beton technológia 69

23 Alagúthajtás 70

24 Alagúthajtás 71

25 Alagútfalazat beépítése 72

26 Alagútfalazat beépítése 73

27 Monitoring 74

28 Monitoring 75 Mérési célok Mérési program A kőzetviselkedés megismerése a technológia pontosításához Nem várt deformációk időbeli felismerése Állékonyság megítélése, prognózisa Tervszámítások ellenőrzése Az egyes támelemek hatékonyságának és gazdaságosságának ellenőrzése A belső falazat geometriai ellenőrzése Hosszú távú megfigyelés Projektspecifikus program Mérendő mennyiségek, adatok Mérési pontok helye Nullmérés ideje Mérési gyakoriság

29 Monitoring 76 Mérés az építés alatt Mérési keresztmetszet kiosztása Konvergenciamérés Szintezés (főte, kalottláb, magláb, talp) Extenzomérés Kőzetnyomás a lövellt betonon Nyomásmérés a falazatok között Betonnyomás mérése Betonfeszültség mérése Horgonyerők mérése Süllyedésmérés a felszínen Egyszerű MK Állékony kőzetben: 30 m Tagolt kőzetben: <20 m Laza kőzetben: <10 m Konvergenciamérés Vízszintes a kalottlábnál: m Vízszintes a maglábnál: az előbbin mért alapján Diagonális irányban: néhol Süllyedésmérés Állékony kőzetben: m Laza kőzetben: m Tervszámítások ellenőrzése Horgonyerő mérése: Általában: m

30 Csőernyő 77

31 Talajfagyasztás 78

32 Fagyasztócsövek kialakítása 79

33 Tűzőpallós főtebiztosítás 80

34 Főtebiztosítás jet grouting eljárással 81

35 Talajerősítés üvegszállal 82

36 Drénezés 83

37 Talajvízszint süllyesztés 84

38 Víztelenítés levegőtúlnyomással 85
