Műanyag termék előállítása. Költségbecslési módszerek a fröccsöntő szerszámok tervezésében. Dr. Mikó Balázs. Egyetemi docens

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "Műanyag termék előállítása. Költségbecslési módszerek a fröccsöntő szerszámok tervezésében. Dr. Mikó Balázs. Egyetemi docens"

Ede Orbán
7 évvel ezelőtt
Látták:

1 Felhasználói találkozó április 3. Költségbecslési módszerek a fröccsöntő szerszámok tervezésében Dr. Mikó Balázs Egyetemi docens Műanyag termék előállítása 2 1

2 Fröccsöntött termék költségei Fröccsöntött termék költsége Anyagköltség Gyártási költség Szerszámköltség Nettó anyagköltség Veszteség anyagköltség Tárolási és szállítási költség Fröccsöntési költség Másodlagos gyártási költség Gépbeállítási költség Fröccsöntő szerszám költsége Segéd szerszámok költsége 3 Autóipari műanyag alkatrészek költségösszetevői Szerszámgyártás; 30% Egyéb; 5% Fröccsöntés; 25% Szerszámanyag; 5% Szerszámtervezés; 10% Műanyag alapanyag; 25% 4 2

3 Szerszámköltség elemei Fröccsöntő szerszám költsége Anyagköltség Tervezési költség Adminisztrációs költség Karbantartási és javítási költség Gyártási költség Tárolási költség Gépi megmunkálás Kézi megmunkálás Szerelés 5 Költségbecslés? 6 3

4 A költségbecslés szerepe Önköltségszámítás árajánlat adáshoz Beszállítók árajánlatainak ellenőrzése Venni vagy gyártani döntés támogatása Gyártási költségek kontrollálása Tervezési alternatívák értékelése Anyagszükséglet tervezés Gyártás ütemezés 7 A költségbecslés problémája Befektetett munka Pontosság 8 4

5 További problémák Nem ismerjük a szerszám részleteit Nem ismerjük a gyártás részleteit Gyakran nincs végleges termék dokumentáció A termék dokumentáció hiányos Költség Ár 9 Termék változása (lemez alkatrész) 10 5

6 Kínai szerszámgyártók 11 Hideg csatornás szerszám Ajánlati ár (USD) fészkes hidegcsatornás szerszámajánlatok Ajánlattevő sorszáma 2 fészkes hidegcsatornás szerszámajánlatok USD Átfutás (nap) ChC_11 He Sheng Mould Co x450x ChC_6 Resion Tech ChC_8 UNI Tooling Co. Ltd x500x ChC_3 Starlight Mould Engineering Ltd x450x ChC_7 Eastern-JingZhi Mould Engineering Ltd x500x ChC_12 Wendeng Mould Co x500x ChC_5 Transtech Industrial Co x660x ChC_10 PE Mould Industrial Limited x550x ChC_2 Shi Hong Technology Co x550x ChC_4 Vision Mould x550x ChC_9 KeSan Mold&Plastic x500x ChC_1 Powerway Mould Company Ltd x500x

7 Forrócsatornás szerszám 2 fészkes forrócsatornás szerszámajánlatok Ajánlati ár (USD) Ajánlattevő sorszáma 2 fészkes forrócsatornás szerszámajánlatok USD Átfutás (nap) ChC_11 He Sheng Mould Co x450x ChC_3 Starlight Mould Engineering Ltd x450x ChC_7 Eastern-JingZhi Mould Engineering Ltd x500x ChC_6 Resion Tech ChC_8 UNI Tooling Co. Ltd x500x ChC_12 Wendeng Mould Co x500x ChC_5 Transtech Industrial Co x660x ChC_10 PE Mould Industrial Limited x550x ChC_4 Vision Mould x600x ChC_2 Shi Hong Technology Co x550x ChC_1 Powerway Mould Company Ltd x500x ChC_9 KeSan Mold&Plastic x500x Költségbecslés folyamata Peremfeltételek megismerése Alkatrész elemzése Szerszámkoncepció kialakítása Költségelemzés Alkatrész dokumentációja Fészekszám, darabszám Fröccsöntőgép Határidő Normália gyártó Méretek, tűrések Alámetszések Problémás konstrukciós részletek Szerszámméret Felépítés Meglövés módja és helye Kilökés Árajánlat elkészítése 14 7

8 Költségbecslési módszerek Intuitív Analóg Parametrikus Analitikus Mesterséges intelligencia módszerek ANN CBR 15 Intuitív módszer Intuícióra, tapasztalatra épít Nagy gyakorlat szükséges Részletesen ismerni kell a környezetet Pontatlan lehet Nem átlátható 16 8

9 Analóg módszer Összehasonlítás korábbi termékekkel Nagy adatbázis Hatékony keresés szükséges Statikus környezet Adaptálás 17 Parametrikus módszer Egyszerű függvénykapcsolat a néhány termék-paraméter és a költség között Általában tömeg vagy befoglaló méret Egyszerű Gyors Csak durva becslésre Pl.: K=C 0 +C 1 *m+c 2 *m

10 Analitikus módszer A feladat részletes dekomponálása, részszámítások összegzése Részletes gyártási koncepció Az egyes elemek pontosabban becsülhetők Pontos (± 5%) Időigényes 19 Költségbecslési módszerek módszer előny hátrány intuitív analóg - gyors - egyszerű alkalmazni - figyelembe veszi a konkrét környezetet - szakember igényes - pontatlan - nem átlátható - időigényes - nagy adatbázist igényel parametrikus - egyszerű - gyors - pontatlan - heurisztikus analitikus - pontos - időigényes - szakember igényes - túl részletes 20 10

11 Műanyag fröccsöntő szerszámok tervezése és gyártása Költségbecslő rendszerek összehasonlítása Ingyenes költségbecslő rendszerek IPLAS MoldCoster UFE Mold cost estimator Cost estimator 22 11

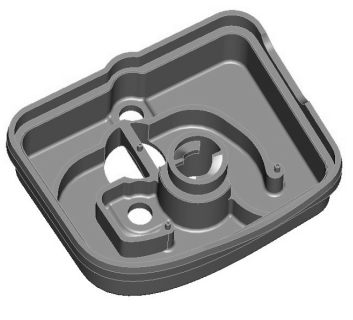

12 Kérdések Érvényesség Adaptálhatóság Átláthatóság Kezelhetőség Pontosság Hangolás 23 Példa A termék befoglaló mérete 56x39x19 mm, anyaga ABS/PC, az alámetszések miatt két csúszka szükséges a darab hosszabb oldala mentén. A szerszám 4 fészkes, a beömlő rendszer forrócsatornás

13 IPLAS MoldCoster MoldCosterPopup.htm 25 IPLAS MoldCoster 26 13

14 IPLAS MoldCoster 27 IPLAS MoldCoster 28 14

15 UFE Mold cost estimator 29 UFE Mold cost estimator 30 15

16 UFE Mold cost estimator 31 Elméleti modell kép Költség adatok Cost estimator Info terület kazmer.caeds.eng.uml.edu 32 16

17 Cost estimator 33 Cost estimator 34 17

18 Input parameters Eredmények IPLAS MoldCoster UFE MCE Cost estimator (1) Extra small (<30 g) (2) Difficult (3) Fully laminated inserts (4) B3 (5) 4 (6) Full hot runner system (7) None (8) Minimal (9) +/ (10) Tool steel (11) None (12) Europe (13) 0% (1) Small (2-20 g) (2) Complex (3) <10 (4) 2 (5) 4 (6) (1) Medium engineering (2) (3) 4 (4) Medium (5) 56 mm (6) 39 mm (7) 19 mm (8) 2 mm Ipari adat: ,- $ ,- $ Min: ,- $ Max: ,- $ ,- $ 35 Alkatrészek 36 18

19 Eredmények Műanyag fröccsöntő szerszámok tervezése és gyártása Új kutatási eredmények 19

20 Célkitűzés A fejlesztés célja olyan számítógépes rendszer létrehozása, amely rövid idő alatt ad pontos eredményt, figyelembe veszi a konkrét tervezési és gyártási környezet sajátosságait, egyszerűen kezelhető, a kezelő szakember felkészültségére, tapasztalatára kevéssé érzékeny. 39 Heurisztikus költségbecslés Alkatrész reprezentáció Paraméter lista Heurisztikus összefüggés Becsült adatok Utókalkulációs adatok feldolgozása: Tervezési Költség + Anyag költség + Gyártási költség Pl.: K=K tervetés +K anyag *C 40 20

21 Heurisztikus módszer alkalmazása Információ gyűjtés Szerszámadatok Szerszámház adatok Összefüggés megalkotása és tesztelése Alkalmazás Karbantartás 41 Heurisztikus költségbecslés C = C sz sz_ház x C 1 x C ahol: C sz a szerszám gyártási költsége; C sz_ház a szerszámház ára; C 1 a beömlő rendszer költségtényezője, C 1 = f (C sz, beömlő rendszer típusa); C 2 a tervezés és gyártás költségtényezője, C 2 = f (C sz, szerszámbonyolultság). 2 Beömlő típusa In.Sys. C1 C1 C1 MBC < < CRS Hideg csatorna CHD Központi fűtött beömlő FHRS Forró csatorna Szerszám h. ára C2 C2 C2 Bonyolultság -tól -ig Egyszerű Átlagos Bonyolult 5000< <

22 S1: hidegcsatornás rendszer S2: kombinált S3: teljes forrócsatornás rendszer S1: egyszerű S2: átlagos S3: bonyolult 43 Szerszámház Szerszámház nagyságának meghatározása 175x125 befoglaló méretű alkatrész esetén nyitzár felépítésű 2 fészkes szerszám esetén

Szerszámház Komplett szerszámház ára a szélesség függvényében, közepes vastagságú formalapokat figyelembe véve Forrás: Meusburger katalógus 45

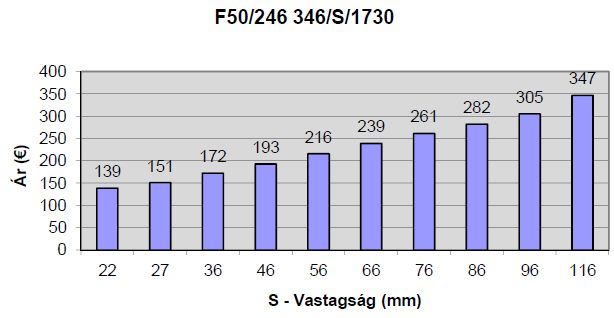

23 Szerszámház Komplett szerszámház ára a szélesség függvényében, közepes vastagságú formalapokat figyelembe véve Forrás: Meusburger katalógus 45 Szerszámlapok ártényezői A vastagság hatása az F50 jelű, 246 mm hosszú, anyagminőségű szerszámlap esetén Forrás: Meusburger katalógus 46 23

1730 anyagminőségű szerszámlap esetén Forrás: Meusburger katalógus

24 Szerszámlapok ártényezői A szélesség hatása az F50 jelű, 246 mm hosszú, anyagminőségű szerszámlap esetén Forrás: Meusburger katalógus 47 Szerszámlapok ártényezői Az anyagminőség hatása az F50 jelű 246x346x76 méretű szerszámlap esetén Forrás: Meusburger katalógus 48 24

Eset-alapú költségbecslés Alkatrész reprezentáció Paraméter lista

25 Szerszámlapok ártényezői Az anyagminőség hatása az NF2660 jelű 170x270x40 méretű betétanyag esetén Forrás: Meusburger katalógus 49 Eset-alapú költségbecslés Alkatrész reprezentáció Paraméter lista Keresés Becsült adatok + Eset bázis 1. Hasonlóság megállapítása 2. Választás 3. Adaptálás 50 25

26 Hasonlóság Szerszám méret hatása Egyéb paraméterek hatása CSF i = 100 CSF CSF 1_ i 2 _ i CSF ( MBSC1_ new MBSC1_ case_ i + MBSC2 _ new MBSC2 _ case_ i ) 1 1_ i = CSF Szerszám ház méter kategória (1-18) Súly tényező CSF 1 =2,5 Például: 196x396 2x6 246x296 3x4 CSF i ( ) CSF1 = CSF1 1_ = 3 51 Eset leíró paraméterek (10 db) Súly tényező CSF 2 _ i = 10 j= 1 P j _ new P ij _ case CSF 2 j j CSF 2 1 Termékbonyolultság 2 2 Fészekszám 1 3 Szerszám bonyolultság 2 4 Beömlő rendszer 3 5 Mély bordák 1 6 Szikraforgácsolt felületek 1 7 Csúszkák és ferdefeladók mennyisége 2 8 Csúszkák és ferdefeladók bonyolultsága 1 9 Felület minőség 1 10 Hőkezelési előírás

23 22 Méret: Tömeg: Fészeksz.: Szersz. méret: Hasonlóság: Költség: Méret: Tömeg: Fészeksz.: Szersz. méret: Hasonlóság: Költség: 220x110x45 66 g 2 396x396 85,5 20.

27 23 22 Méret: Tömeg: Fészeksz.: Szersz. méret: Hasonlóság: Költség: Méret: Tömeg: Fészeksz.: Szersz. méret: Hasonlóság: Költség: 220x110x45 66 g 2 396x396 85, ,- 235x80x g 2 346x , Méret: Tömeg: Fészeksz.: Szersz. méret: Hasonlóság: Költség: Méret: Tömeg: Fészeksz.: Szersz. méret: Hasonlóság: Költség: 220x110x45 78,5 g 2 396x396 88, ,- 265x110x g 1 246x ,- Méret: Tömeg: Fészeksz.: Szersz. méret: Hasonlóság: Költség: 350x310x g 1 546x ,

28 Keretrendszer fejlesztése 58 Köszönöm figyelmüket Dr MIKÓ Balázs PhD, Egyetemi docens, Intézetigazgató-helyettes Óbudai Egyetem Bánki Donát Gépész és Biztonságtechnikai Mérnöki Kar Anyagtudományi és Gyártástechnológiai Intézet Cím: H-1081 Budapest Népszínáz u. 8. Tel.: Fax:
