1 ÉMSZ Közép-Magyarországi Regionális Szakmai Nap október 8. péntek, Veszprém, Medgyaszay István SzIGK SZIGETELÉSEK, HOMLOKZATOK, TETŐK környezettudatosság, energiatakarékosság 9.20 Megnyitó Dobos József, az ÉMSZ elnöke A régió Év Tetője Nívódíj Pályázat díjazottjai bemutatása Szakkiállítás és konzultáció Találkozási lehetőség és konzultáció a gyártó cégek képviselőivel, közben Bemutatkozik a Bakonyi Szakképzés-Szervezési Társulás Galambos Szilvia BAKONYI TISZK (a Társulási Tanács elnöke) A mi házunk mennyit fogyaszt? Sólyomi Péter ÉMI Nonprofit Kft. (Szerkezettudományi és Energetikai Divízió vezető) Öt homlokzat Austrotherm termékek minden esetre Kruchina Sándor AUSTROTHERM Kft. (marketing vezető) Jövőbe mutató hőszigetelési megoldások Varga Tamás URSA Salgótarjáni Üveggyapot Zrt. (építészmérnök, szerkezetépítő szakmérnök) Tudatos épület felújítások hőszigetelési megoldásai Lestyán Mária - ROCKWOOL Hungary Kft. (fejlesztési és alkalmazástechnikai vezető) Épületek energia hatékony átalakítása szálcement homlokzat burkolatok segítségével Gérusz Tamás CEMBRIT Kft. (homlokzati üzletág vezető) Élet a hőburok védelmében Magastetőket körülvevő hőburok kialakítása poliuretán keményhab hőszigetelő táblákkal Szatmári Zoltán Bachl Kft. (alkalmazástechnikai mérnök tanácsadó) Konzultáció, kávészünet Kishajlású tetők készítése Creaton kerámia tetőcserepekkel Éliás András Creaton Hungary Kft. (építész, tanácsadó mérnök) PREFA innovatív tető és homlokzat Nemere Judit PREFA Hungária Kft. (értékesítési vezető, okl. építőmérnök) Szálcement a XXI. században Galovszky Ferenc CEMBRIT Kft. (tetőfedő üzletágvezető) Minőség, értékteremtés generációkon keresztül TONDACH tetőcserép Nemes András TONDACH Magyarország Zrt. (okl. építőmérnök, alkalmazástechnikai szaktanácsadó) Acél könnyűszerkezetek tűzállósága Kotormán István LINDAB Kft. (fejlesztési és oktatási vezető) Betoncserép héjazatok tervezési szempontjai és ökológiai vonatkozásai Takaró Gábor - Mediterrán Magyarország Betoncserép Gyártó Kft. (építészmérnök, alkalmazástechnikai vezető) Konzultáció, kávészünet, szendvicsbüfé SECHURBA fenntartható, energia-hetékony megoldások műemléki területen, egy EU projekt tapasztalatai kapcsán Csott Róbert, ÉMSZ elnökhelyettes ÉMI Nonprofit Kft. (tudományos munkatárs) Korszerű bitumenes vízszigetelő technológiák Konyári Gábor - ICOPAL Kft. (műszaki szaktanácsadó) Környezettudatos szigetelési megoldások Gerendi Gábor R.W. Bautech Hungary Kft. (építészmérnök, műszaki vezető) Paneles épületek lapostető felújítása Haraszti László - VILLAS Hungária Kft. (elméleti oktató, műszaki szaktanácsadó) Konzultáció, igazolások 1 / 42

2 Bíráló Bizottság ELNÖK: Dr. Osztroluczky Miklós NÉMET TETŐFEDŐ SZÖVETSÉG Artur Wierschem FÉMLEMEZFEDÉSEK SZEKCIÓ: Kozma Gyula Nemes Ferenc LAPOSTETŐ SZEKCIÓ: Kesztyűs Gábor Somorjai Ákos Tóth Péter SVÁJCI TETŐFEDŐ SZÖVETSÉG Ernst Weber MAGASTETŐ SZEKCIÓ: Csott Róbert Kovács Sándor Nagy József Tuli Szilárd Varga Ádám Különdíj Lapostető szekció Bitumenes lemezzel fedett tetők kategória CSIKIZÓ Kft. Csiki László Bevásárlóközpont és Színház 4024 Debrecen, Csapó u. 28. Tetőterület: m 2 Tetőfedés anyaga: BAUDER bitumenes lemez Tervezői elismerő oklevél Lapostető szekció Bitumenes lemezzel fedett tetők kategória Pataky és Horváth Építészir. Kft. Horváth Sándor Finta és Ts-i Építész Stúdió A Stúdió 90 Építész Tervező Kft. Bevásárlóközpont és Színház 4024 Debrecen, Csapó u. 28. Tetőterület: m 2 Tetőfedés anyaga: BAUDER bitumenes lemez KÜLÖNDÍJ és TERVEZŐI OKLEVÉL Lapostető Szekció Kategórián kívüli különdíj Lapostető szekció Zöldtető Enterol Kft. Baltási Gábor Irodaház 1133 Budapest, Váci út 76. Tetőterület: 5576 m 2 Tetőfedés anyaga: bitumenes lemez KATEGÓRIÁN KÍVÜLI KÜLÖNDÍJ Lapostető Szekció 2 / 42 1

3 Kategória díj Lapostető szekció Bevonat szigetelésű tetők kategória Enterol Kft. Tóth Balázs Irodaház 1065 Budapest, Andrássy út 9. Tetőterület: 473 m 2 Tetőfedés anyaga: KEMPER SYSTEM kent szigetelés KATEGÓRIA DÍJ Lapostető Szekció Nívódíj Lapostető szekció TECTUM Kft. Kurucz Péter IKEA Lakberendezési áruház 1148 Budapest, Örs vezér tere 22. Tetőterület: 7670 m 2 Tetőfedés anyaga: RESITRIX bitumennel társított műgumi lemez NÍVÓDÍJ Lapostető Szekció Kategória díj Fémlemez fedések szekció Bevonatos lemezfedések kategória Majer Bádogosipari Kft. Majer Tibor Múzeum 3184 Ipolytarnóc, Ősmaradvány-park, hrsz. 039/b Tetőterület: 301 m 2 Tetőfedés anyaga: LINDAB bevonatos fémlemez KATEGÓRIA DÍJ Fémlemez Fedések Szekció 3 / 42 2

4 Kategória díj Fémlemez fedések szekció Rézlemez fedések kategória Pléh-Boy Kft. Hidasi Tibor Érseki palota 6300 Kalocsa, Szentháromság tér Tetőterület: 3200 m 2 Tetőfedés anyaga: KME rézlemez KATEGÓRIA DÍJ Fémlemez Fedések Szekció Elnöki elismerő oklevél Magastető Szekció GATI-BAU Kft. Piszkei Péter Családi ház 9144 Kóny, Petőfi u. Tetőterület: 700 m 2 Tetőfedés anyaga: TONDACH kerámiacserép ELNÖKI ELISMERŐ OKLEVÉL - Magastető Szekció Kiemelt elismerő oklevél Magastető Szekció Pudelka Krisztián Nyaraló 8052 Fehérvárcsurgó, Mácsonyás dűlő Tetőterület: 300 m 2 Tetőfedés anyaga: TONDACH kerámiacserép KIEMELT ELISMERŐ OKLEVÉL - Magastető Szekció 4 / 42 3

5 Különdíj Magastető Szekció kerámiacseréppel fedett tetők kategória Baricza Krisztián Családi ház 2463 Tordas, Szabadság u. 27. Tetőterület: 200 m 2 Tetőfedés anyaga: TONDACH kerámiacserép KÜLÖNDÍJ - Magastető Szekció Elismerő oklevél Magastető Szekció Katona Szabolcs Családi ház 8600 Siófok, Erkel Ferenc u. 64. Tetőterület: 270 m 2 Tetőfedés anyaga: BRAMAC betoncserép ELISMERŐ OKLEVÉL - Magastető Szekció Kategória díj Magastető Szekció kerámiacseréppel fedett tetők kategória Katona Szabolcs Családi ház 8600 Siófok, Erkel Ferenc u. 94. Tetőterület: 144 m 2 Tetőfedés anyaga: TONDACH kerámiacserép KATEGÓRIA DÍJ - Magastető Szekció 5 / 42 4

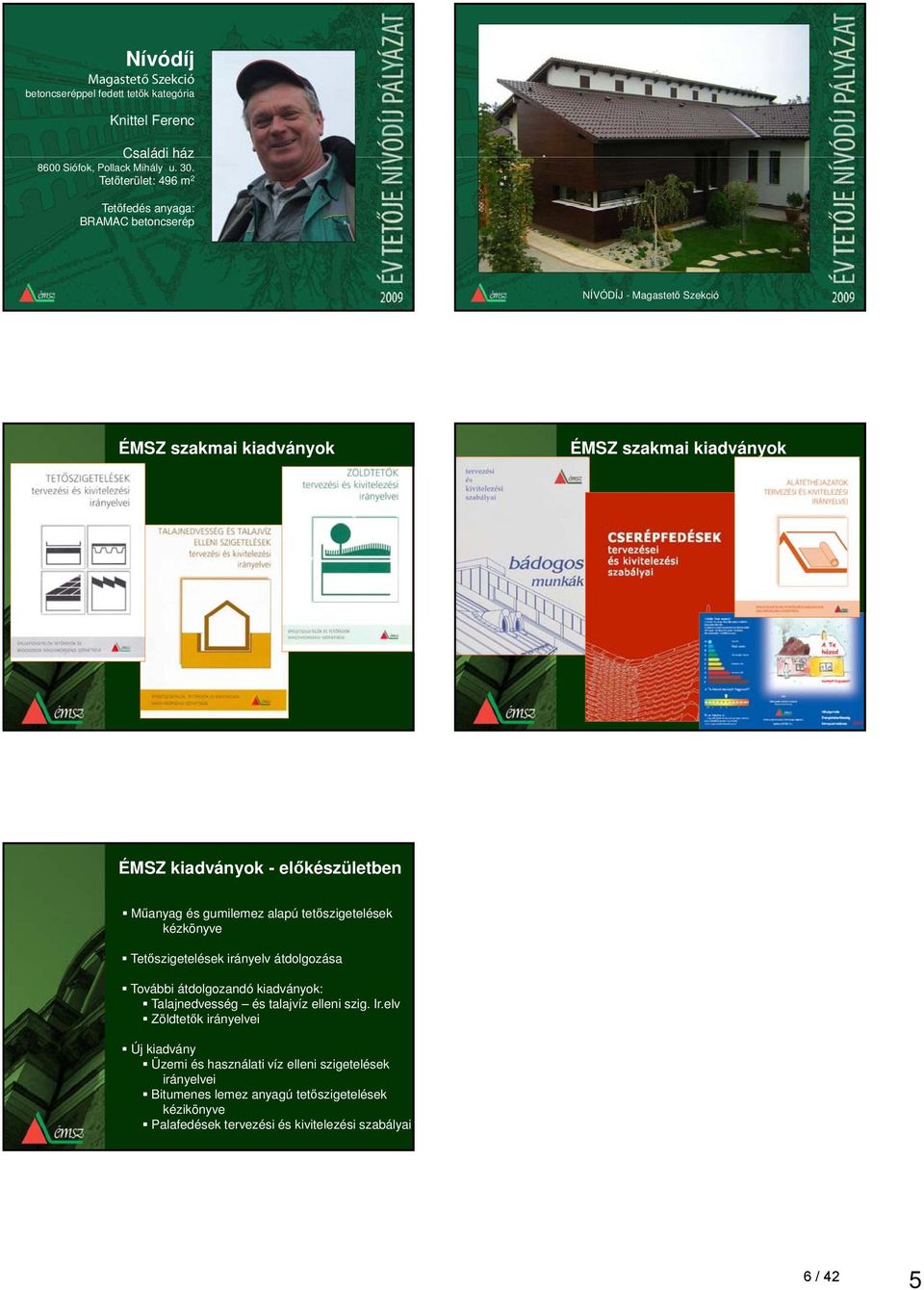

6 Nívódíj Magastető Szekció betoncseréppel fedett tetők kategória Knittel Ferenc Családi ház 8600 Siófok, Pollack Mihály u. 30. Tetőterület: 496 m 2 Tetőfedés anyaga: BRAMAC betoncserép NÍVÓDÍJ - Magastető Szekció ÉMSZ szakmai kiadványok ÉMSZ szakmai kiadványok ÉMSZ kiadványok - előkészületben Műanyag és gumilemez alapú tetőszigetelések kézkönyve Tetőszigetelések irányelv átdolgozása További átdolgozandó kiadványok: Talajnedvesség és talajvíz elleni szig. Ir.elv Zöldtetők irányelvei Új kiadvány Üzemi és használati víz elleni szigetelések irányelvei Bitumenes lemez anyagú tetőszigetelések kézikönyve Palafedések tervezési és kivitelezési szabályai 6 / 42 5

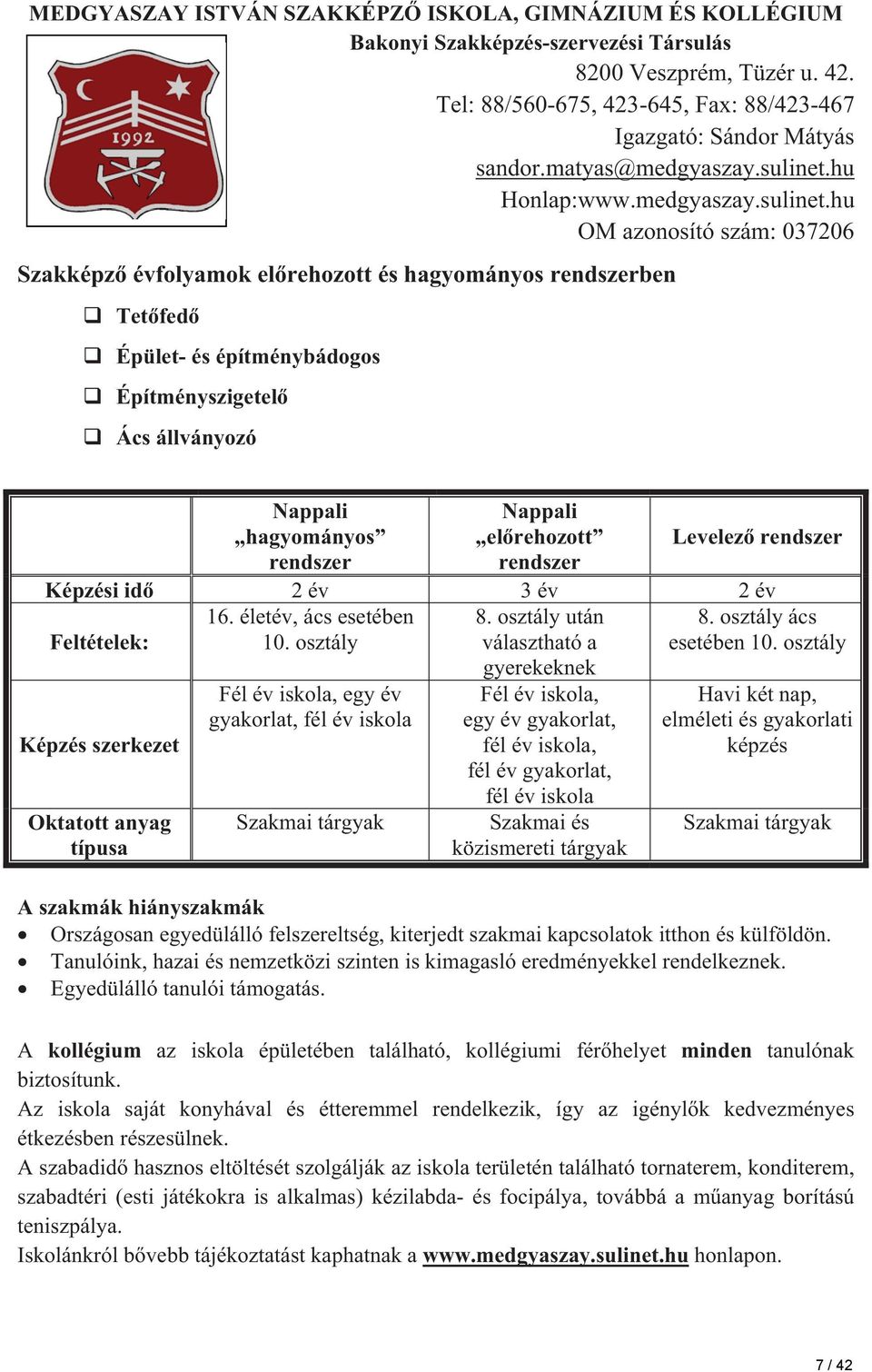

7 MEDGYASZAY ISTVÁN SZAKKÉPZ ISKOLA, GIMNÁZIUM ÉS KOLLÉGIUM Bakonyi Szakképzés-szervezési Társulás 8200 Veszprém, Tüzér u. 42. Tel: 88/ , , Fax: 88/ Igazgató: Sándor Mátyás Honlap: OM azonosító szám: Szakképz évfolyamok el rehozott és hagyományos rendszerben Tet fed Épület- és építménybádogos Építményszigetel Ács állványozó Nappali hagyományos rendszer Nappali el rehozott rendszer Levelez rendszer Képzési id 2 év 3 év 2 év 16. életév, ács esetében 8. osztály után Feltételek: 10. osztály választható a Képzés szerkezet Oktatott anyag típusa Fél év iskola, egy év gyakorlat, fél év iskola Szakmai tárgyak gyerekeknek Fél év iskola, egy év gyakorlat, fél év iskola, fél év gyakorlat, fél év iskola Szakmai és közismereti tárgyak 8. osztály ács esetében 10. osztály Havi két nap, elméleti és gyakorlati képzés Szakmai tárgyak A szakmák hiányszakmák Országosan egyedülálló felszereltség, kiterjedt szakmai kapcsolatok itthon és külföldön. Tanulóink, hazai és nemzetközi szinten is kimagasló eredményekkel rendelkeznek. Egyedülálló tanulói támogatás. A kollégium az iskola épületében található, kollégiumi fér helyet minden tanulónak biztosítunk. Az iskola saját konyhával és étteremmel rendelkezik, így az igényl k kedvezményes étkezésben részesülnek. A szabadid hasznos eltöltését szolgálják az iskola területén található tornaterem, konditerem, szabadtéri (esti játékokra is alkalmas) kézilabda- és focipálya, továbbá a m anyag borítású teniszpálya. Iskolánkról b vebb tájékoztatást kaphatnak a honlapon. 7 / 42

8 A TISZK célja keresletvezérelt szakképzés megvalósítása tervszerű erőforrás allokáció stabil, önálló szervezeti működés megteremtése diverzifikált képzési struktúra kialakítása a lemorzsolódás csökkentése pályaorientációs és pályakövetési rendszer kialakítása esélyegyenlőség A társulás intézményei (1.) Öveges József Szakképző Iskola, Gimnázium és Kollégium Balatonfűzfő Alapítása: A társulás intézményei (2.) Várkerti Általános Iskola, Szakiskola és Tagiskolái Várpalota A társulás intézményei (3.) Faller Jenő Szakképző Iskola és Kollégium Várpalota Alapítása: 1996 Alapítva: A társulás intézményei (4.) Reguly Antal Szakképző Iskola és Kollégium Zirc A társulás intézményei (5.) III. Béla Gimnázium, Művészeti Szakközépiskola és Alapfokú Művészetoktatási Intézmény Zirc Alapítása: 1951 Alapítása: / 42

9 A társulás intézményei (6.) Medgyaszay István Szakképző Iskola, Gimnázium és Kollégium Veszprém Alapítása: 1992 A TISZK intézményeiben oktatott építészeti szakmák festő-mázoló és tapétázó ács-állványozó épület és építménybádogos tetőfedő építményszigetelő burkoló kőműves 7 8 TÁMOP /2-2F projekt oktatók, pedagógusok továbbképzése, tananyagfejlesztés és adaptálás, jelentős eszközbeszerzések, fejlesztőpedagógusok, mentorok, pszichológusok alkalmazása intézményeinkben, a pályaorientációs és pályakövetési rendszer kiépítése, szervezetfejlesztés, nyilvánosság: reklám, PR, szórólapok és egyéb ismertté tevő kiadványok megjelentetése. Leonardo Partnerségi Projekt 5 ország együttműködésével 2 szakmában nemzetközi tapasztalatok és tanulmányok elismertetési rendszerének kidolgozása Eredményeink SZKTV verseny első helyek helyezések Világbajnoki első helyek Világbajnoki helyezések Kiterjedt nemzetközi testvériskolai kapcsolatok Fejlesztések Partnereinknek köszönhetően 2010 évben több, mint Ft Értékben valósulnak meg eszközfejlesztések, beruházások, köszönjük minden partnerünknek / 42

10 A A mi házunk h mennyit fogyaszt? Sólyomi PéterP ÉMI Nonprofit Kft. Szerkezettudományi és Energetikai Divízió A regionális fejlesztésért és felzárk rkóztatásért felel s s tárca t nélkn lküli li miniszter 7./2006. (V. 24.) TNM r e n d e l e t e az épületek energetikai jellemz inek meghatároz rozásáról Követelményértékek - Összesített energetikai jellemz (E) - Fajlagos h veszteségtényez (q) (Az épülethatároló szerkezetek átlagos h átbocsátásisi tényez jére vonatkozó követelmény) - Az épülethatároló szerkezetek rétegtervi r h átbocsátásisi tényez je (U) Épülethatároló szerkezet 2006 A h átbocsátási tényez követelményértéke U W/m 2 K 2,00 Küls fal 0,45 Lapostet 0,25 Padlásfödém 0,30 F tött tet teret határoló szerkezetek 0,25 Alsó zárófödém árkád felett 0,25 Alsó zárófödém f tetlen pince felett 0,50 Homlokzati üvegezett nyílászáró (fa vagy PVC keretszerkezettel) 1,60 Homlokzati üvegezett nyílászáró (fém keretszerkezettel) Homlokzati üvegezett nyílászáró, ha névleges felülete kisebb, mint 0,5 m 2 2,50 Homlokzati üvegfal 2) 1,50 Tet felülvilágító 2,50 Tet sík ablak 1,70 Homlokzati üvegezetlen kapu 3,00 Homlokzati, vagy f tött és f tetlen terek közötti ajtó 1,80 F tött és f tetlen terek közötti fal 0,50 Szomszédos f tött épületek közötti fal 1,50 Talajjal érintkez fal 0 és -1 m között 0,45 Talajon fekv padló a kerület mentén 1,5 m széles sávban 0,50 (a lábazaton elhelyezett azonos ellenállású h szigeteléssel helyettesíthet ) Épületenergia Tanúsítv tvány 176/2008 Korm. rendelet MSZ EN 675 MSZ EN ISO 8990 MSZ EN ISO MSZ EN MSZ EN 832 MSZ EN ISO 9346 MSZ EN ISO MSZ EN MSZ EN 174 MSZ EN ISO MSZ EN 673 MSZ EN ISO 6946 MSZ EN 1745 MSZ EN ISO MSZ EN 1934 MSZ EN 675 MSZ EN ISO 8990 MSZ EN ISO MSZ EN MSZ EN 832 MSZ EN ISO 9346 MSZ EN ISO MSZ EN MSZ EN 174 MSZ EN ISO el tt MSZ EN 673 MSZ EN ISO 6946 MSZ EN 1745 MSZ EN ISO MSZ EN / 42 1

11 MSZ EN 675 MSZ EN ISO 8990 MSZ EN ISO MSZ EN MSZ EN 832 MSZ EN ISO 9346 MSZ EN ISO MSZ EN után MSZ EN 174 MSZ EN ISO MSZ EN 673 MSZ EN ISO 6946 MSZ EN 1745 MSZ EN ISO MSZ EN 1934 MSZ EN 675 MSZ EN ISO 8990 MSZ EN ISO MSZ EN MSZ EN 832 MSZ EN ISO 9346 MSZ EN ISO MSZ EN MSZ EN 174 TNM 2006 MSZ EN ISO MSZ EN 673 MSZ EN ISO 6946 MSZ EN 1745 MSZ EN ISO MSZ EN 1934 MSZ EN 675 MSZ EN ISO 8990 MSZ EN ISO MSZ EN MSZ EN 832 MSZ EN ISO 9346 MSZ EN ISO MSZ EN MSZ EN 174 ÉMSZ ház MSZ EN ISO MSZ EN 673 MSZ EN ISO 6946 MSZ EN 1745 MSZ EN ISO MSZ EN 1934 MSZ EN 675 MSZ EN ISO 8990 MSZ EN ISO MSZ EN MSZ EN 832 MSZ EN ISO 9346 MSZ EN ISO MSZ EN MSZ EN 174 Passzív ház MSZ EN ISO MSZ EN 673 MSZ EN ISO 6946 MSZ EN 1745 MSZ EN ISO MSZ EN 1934 MSZ EN 675 MSZ EN ISO 8990 MSZ EN ISO MSZ EN MSZ EN 832 MSZ EN ISO 9346 MSZ EN ISO MSZ EN MSZ EN ISO MSZ EN 673 MSZ EN 174 MSZ EN ISO 6946 MSZ EN 1745 MSZ EN ISO MSZ EN 1934 MSZ EN 675 MSZ EN ISO 8990 MSZ EN ISO MSZ EN MSZ EN 832 MSZ EN ISO 9346 MSZ EN ISO MSZ EN MSZ EN ISO MSZ EN 673 MSZ EN 174 MSZ EN ISO 6946 MSZ EN 1745 MSZ EN ISO MSZ EN / 42 2

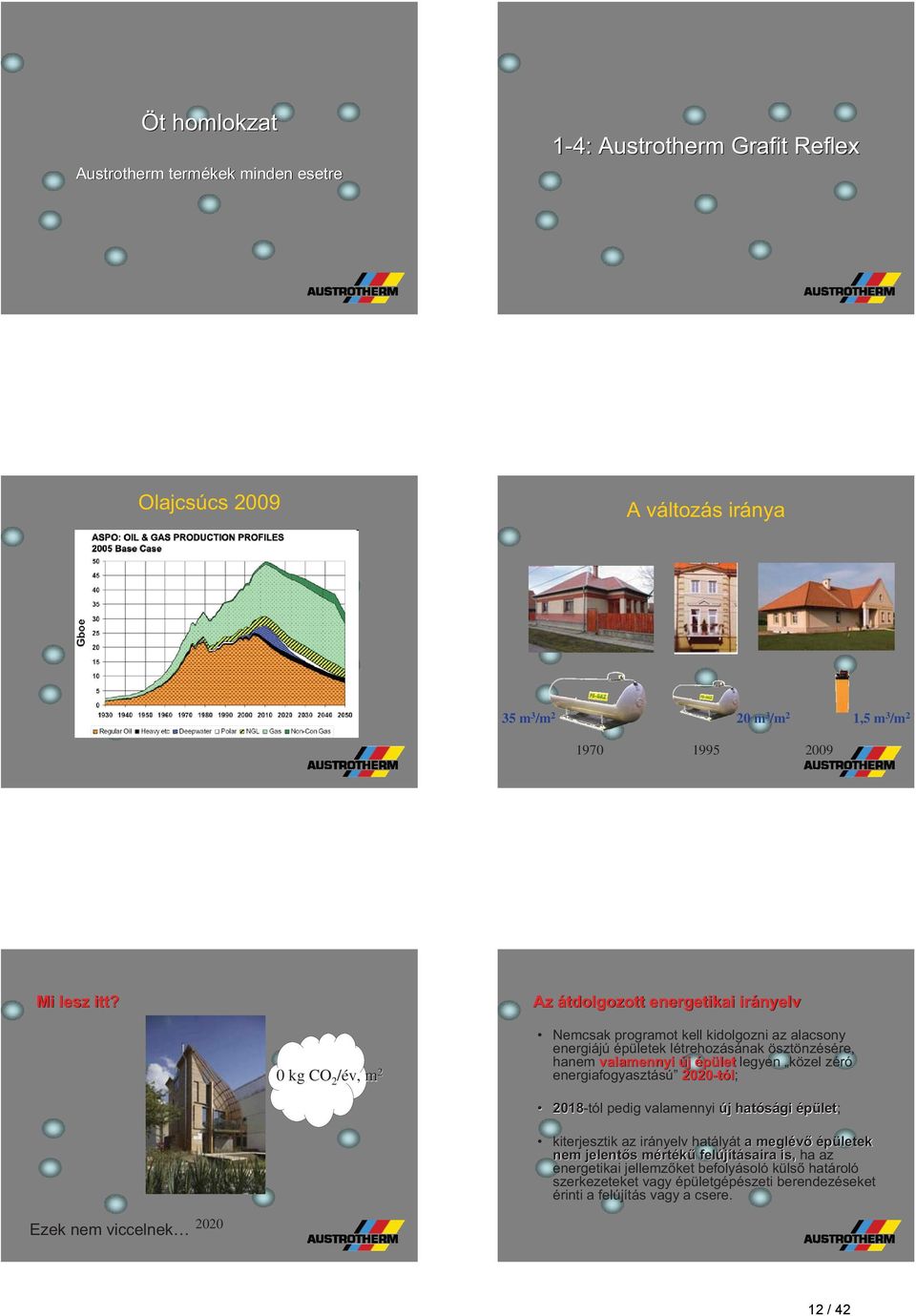

12 Öt homlokzat 1-4: Austrotherm Grafit Reflex Austrotherm termé termékek minden esetre Olajcsúcs 2009 A változás iránya 35 m3/m2 20 m3/m Mi lesz itt? ,5 m3/m Az átdolgozott energetikai irá irányelv 0 kg CO2/év, m2 Nemcsak programot kell kidolgozni az alacsony energiájú épületek létrehozásának ösztönzésére, hanem valamennyi új épület legyen közel zéró energiafogyasztású tól; 2018-tól pedig valamennyi új ható 2018 hatósági épület; let kiterjesztik az irányelv hatályát a meglé meglévę épületek nem jelentę jelentęs mé mérté rtékħ felú felújításaira is, ha az energetikai jellemzęket befolyásoló külsę határoló szerkezeteket vagy épületgépészeti berendezéseket érinti a felújítás vagy a csere. Ezek nem viccelnek / 42

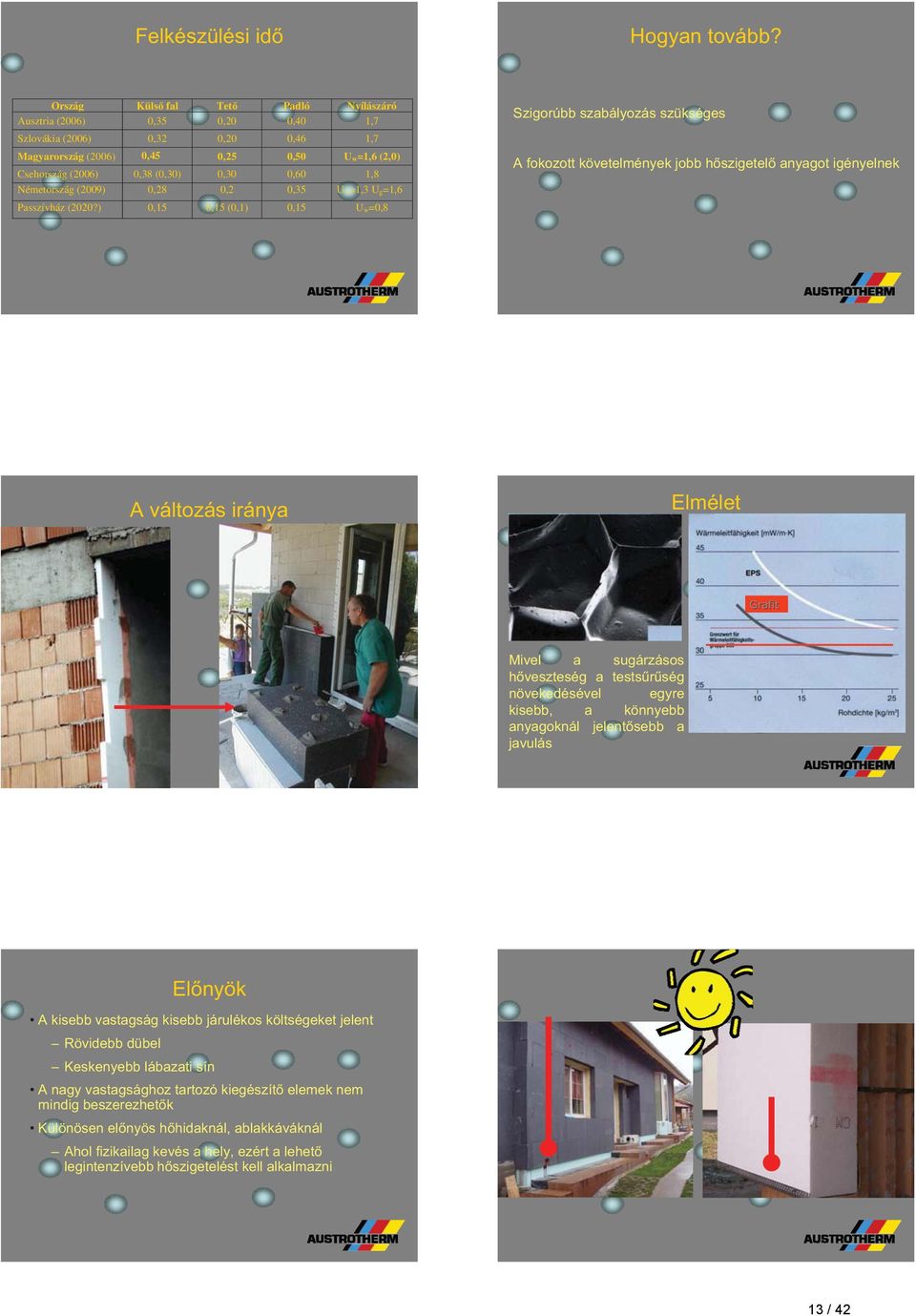

13 Felkészülési id Hogyan tovább? Ország Küls fal Tet Padló Nyílászáró Ausztria (2006) 0,35 0,20 0,40 1,7 Szlovákia (2006) 0,32 0,20 0,46 1,7 Magyarország (2006) 0,45 0,25 0,50 U w=1,6 (2,0) Csehország (2006) 0,38 (0,30) 0,30 0,60 1,8 Németország (2009) 0,28 0,2 0,35 U w=1,3 U g=1,6 Passzívház (2020?) 0,15 0,15 (0,1) 0,15 U w=0,8 Szigorúbb szabályozás szükséges A fokozott követelmények jobb h szigetel anyagot igényelnek A változás iránya Elmélet Mivel a sugárzásos h veszteség a tests r ség növekedésével egyre kisebb, a könnyebb anyagoknál jelent sebb a javulás El nyök A kisebb vastagság kisebb járulékos költségeket jelent Rövidebb dübel Keskenyebb lábazati sín A nagy vastagsághoz tartozó kiegészít elemek nem mindig beszerezhet k Különösen el nyös h hidaknál, ablakkáváknál Ahol fizikailag kevés a hely, ezért a lehet legintenzívebb h szigetelést kell alkalmazni 13 / 42

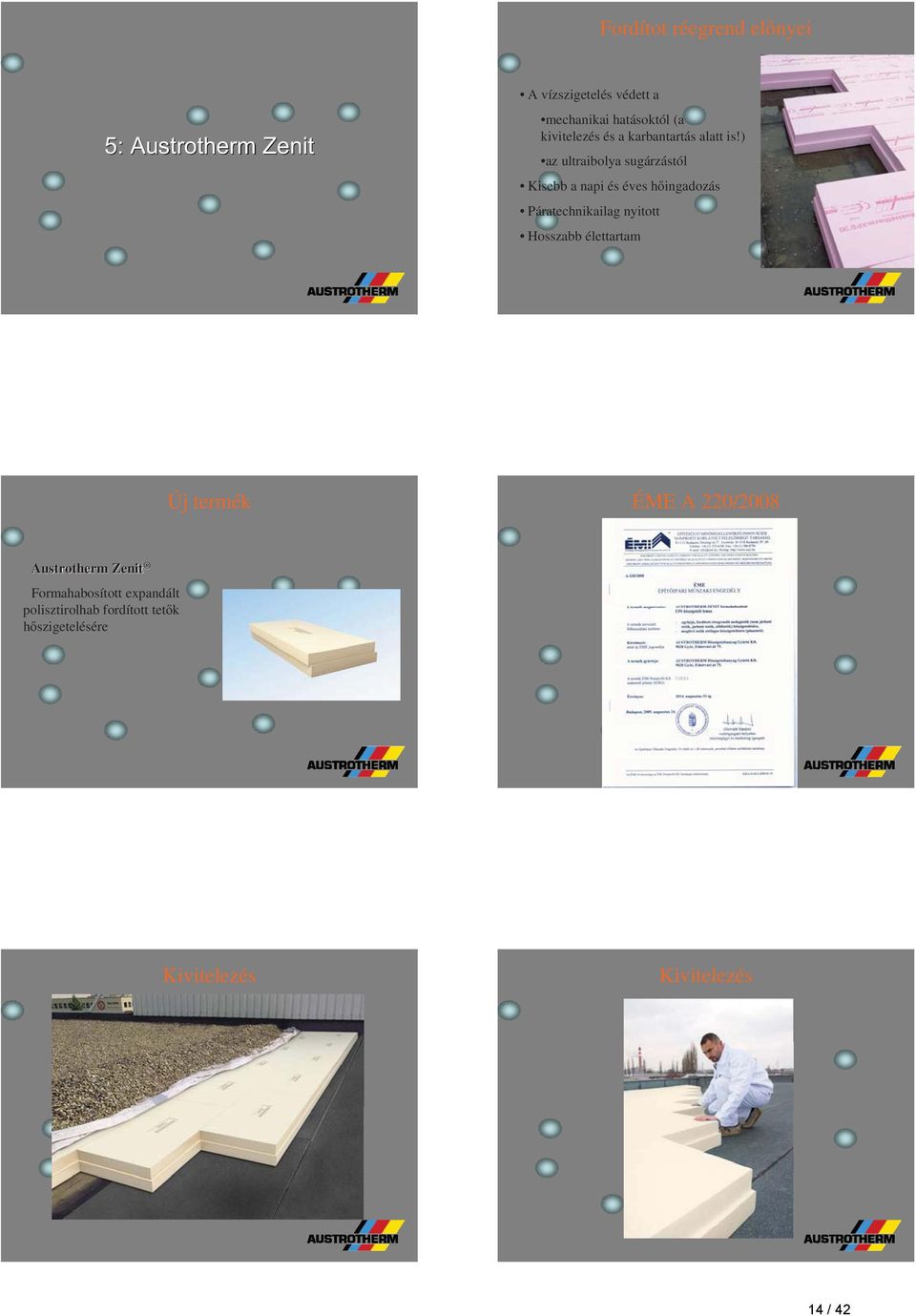

14 Fordítot réegrend el nyei 5: Austrotherm Zenit A vízszigetelés védett a mechanikai hatásoktól (a kivitelezés és a karbantartás alatt is!) az ultraibolya sugárzástól Kisebb a napi és éves h ingadozás Páratechnikailag nyitott Hosszabb élettartam Új termék ÉME A 220/2008 Austrotherm Zenit Formahabosított expandált polisztirolhab fordított tet k h szigetelésére Kivitelezés Kivitelezés 14 / 42

15 15 / 42

16 16 / 42

17 9/2009. (II. 22.) ÖTM rendelet Országos Tűzvédelmi Szabályzat Tudatos épület-felújítások hőszigetelési megoldásai Budapest, szeptember 24. Készítette: Lestyán Mária Átalakítás körében mértékében kötelező alkalmazni! Ahova kell csak nem éghetőt! Tűzhatlan nem éghető füstöt nem fejleszt égve nem csepeg A1 s1 d C feletti olvadáspont megvédi az épületszerkezeteket korlátozás nélkül beépíthető Szarufák közötti hőszigetelés Szarufák feletti hőszigetelés Szarufák özötti hőszigetelés DELTAROCK MONROCK MAX E 17 / 42 1

18 Pl. ha a tető menekítésre figyelembe vett tér csak nem éghető szigetelés alkalmazható! Tűzszakaszok! Garázs Monrock Max E hőszigetelés Használja Rockfall pontra lejtő rendszerünket, mellyel biztosítható a lapostetők tökéletes vízelvezetése! pince födém Ceilingrock A Rockfall pontralejtő elemek használatával biztosítható a lej - téssel ellátott tetők gyors csapadékvíz elvezetése az összefolyók felé. Lejtésképző rendszer, megtervezzük! Menekülési útvonalak burkolatai csak nem éghetők lehetnek! Átszellőztetett homlokzat - csak nem éghető szigetelés alkalmazható! FIXROCK, FIXROCK FB1 VAKOLHATÓ HOMLOKZATI HŐSZIGETELÉS FRONTROCK MAX E kétrétegű (inhomogén) kőzetgyapot lemez A Frontrock Max E homlokzati kőzetgyapot szigetelő-lemez igazi újdonság. A termék ugyanis inhomogén, azaz két rétegből áll. A felső, 20 mm vastag réteg tömörebb, ami különösen magas pontszerű terhelhetőséget biztosít (Fp 250N!), azaz a homlokzatot ellenállóbbá teszi a külső mechanikai hatásokkal szemben. Az alsó, vastagabb réteg elég rugalmas ahhoz, hogy alkalmazkodjon az esetleges felületi egyenlőtlenségekhez. A két réteg együttesen pedig 10%-kal jobb hőszigetelő képességgel bír (λd = 0,036), mint a Rockwool korábbi, homogén homlokzati terméke (RP-PT). Conlit tűzvédelmi rendszer Szarufák özötti hőszigetelés Köszönöm megtisztelő figyelmüket! Lestyán Mária 30/ Rockwool Hungary Kft. maria.lestyan@rockwool.hu 18 / 42 2

19 AZ ÁTSZELL ZTETETT HOMLOKZATBURKOLATOK EL NYEI: Az U értékek csak tájékoztató jelleg ek! KÖSZÖNÖM MEGTISZTEL FIGYELMÜKET! 19 / 42 1

20 Hőhídmentes tetőszerkezet Szarufák feletti hőszigetelés 24 cm Hőszigetelések Hőszigetelés U = 0,09 W/m 2 K 1 cserépfedés 2 tetőléc 3 ellenléc 4 tecta-pur 024 λ=0,023 W/mK 5 belső oldali párazárás 6 deszkázat 7 szarufa A JOBB ÉLETMINŐSÉGÉRT A JOBB ÉLETMINŐSÉGÉRT Hőszigetelés kialakítása az eresznél Szarufák feletti kiegészítő hőszigetelés szarufa belső oldali párazáró fólia Szarufák feletti és közötti hőszigetelés 16 cm 12 cm 1 cserépfedés 2 tetőléc 3 ellenléc 4 tecta-pur HD-plus 5 szarufa 6 PUR 024 ALU 7 belső párazáró réteg 8 belső oldali tartóléc 9 gipszkarton lap U = 0,09 W/m 2 K A JOBB ÉLETMINŐSÉGÉRT A JOBB ÉLETMINŐSÉGÉRT Szarufák feletti kiegészítő hőszigetelés Koporsófödém hőszigetelése Felújítás szarufák között 8cm szálas anyag (U=0,59 W/m 2 K) PIR mérete U-érték hőszigetelés (mm) (W/m 2 K) javulása (%) 80 0, , , , , cserépfedés 2 tetőléc 3 ellenléc 4 PIR hőszigetelő tábla 5 szarufa 6 meglévő szigetelés 7 belső párazáró réteg 8 belső oldali tartóléc 9 gipszkarton lap A JOBB ÉLETMINŐSÉGÉRT Szarufák feletti hőszigetelés A JOBB ÉLETMINŐSÉGÉRT 20 / 42 1

21 Koporsófödém hőszigetelése Tetőszerkezetek hőtechnikai jellemzői Szarufák feletti hőszigetelés Hőszigetelés: szarufák felett szarufák között U-érték (W/m 2 K) 0,25 0,14 poliuretán poliuretán ásványgyapot/ poliuretán Hőszigetelés vastagsága (cm-ben) szarufák felett és/vagy között 5+12 / / 8+12 ásványgyapot/ poliuretán 22 / / 22 0, / / 32 A JOBB ÉLETMINŐSÉGÉRT A JOBB ÉLETMINŐSÉGÉRT 21 / 42 2

22 2010 creaton Kis hajlású tetők k készk szítésese CREATON tetőcserepekkel MSZ 15038/1:1982 Tetők csoportosítása hajlásszög szerint Magastető: közepes és meredek hajlású tetők (10-89 ) Alacsony hajlású tetők (2-5 ) Kis hajlású tetők (5-16 ) Közepes hajlású tetők (16-45 ) Meredek hajlású tetők (45-89 ) 2010 creaton Alkalmazási lehetőségek: Nagy fesztávú szerkezetek Utólagos tetőráépítés lapostetőre Ferde térelhatárolás Melléktetők Tetődivat Tetőcseréppel fedett kis hajlású tetőkkel szembeni általános követelmények: Vízhatlanság, viharállóság Védelem a jégsáncképződés ellen Fagyállóság, hőállóság, hőcsillapítás Tűzállóság, tűzbiztonság Optimális felülettömeg, relatív kis súly Gazdaságosság, tartósság, értékállóság Esztétikus megjelenés hosszú távon is 2010 creaton 2010 creaton 3 4 A kis hajlású tetőkkel szemben támasztott különleges követelmények: Héjazat: vízhatlan fedés alátéthéjazattal Alátéthéjazat/alsótető: szélzáró kivitel Aljzat: deszkázat, lépésálló hőszigetelés Viharállóság: rögzítés viharkapcsokkal Kiszellőzés: méretezett szellőzés Hófogás: jégsánc-képződés megelőzése Vápák: süllyesztett, vízhatlan kivitel Tetőkialakítás: Tetőformák: egyszerű idomok, sík felületek Áttörések: egyenként vagy csoportosítva Vápák: süllyesztett, vízhatlan kivitel Felépítmények: hózugmentes elhelyezés Felülvilágítók: hajlásszögből kiemelve Hófogás: jégsánc-képződés megelőzése 2010 creaton 2010 creaton / 42

23 2010 creaton Rétegrendi felépítés Aljzat: járható, szilárd, sík felület Alátéthéjazat: kopásálló, légzáró, vízhatlan Ellenléc: szegtőmítő szalagra fektetve Szellőzés: a szellőző ø-ek méretezésével Lécezés: szarufa /ellenléc tengelytávolság Fedés: Creaton AT előírások betartásával Egész évben télen is készíthető Gyors kivitelezés, nagyméretű cserepekkel Lécezésre is fektethető Nem szükséges rögzíteni Nagyobb hő- és hangcsillapítás Ellenállóbb a káros hatásokkal szemben Javítható, bontható Tartós, értékálló 2010 creaton Esztétikus környezetbe illő megjelenés 7 Magnum Balance Sinfonie Extrém magas kettős fejhorony Ívelt fedőhullám Vízzáró takarás Magas kettős oldalhornyok Különleges variabilitás a kettős fejhorony kialakítás Eredményeként Harmonikus fedőhorony Vízkivezetés az oldalhoronycsatornából a cserépfelületre Négyszeres átfedés a tetőcserepek csatlakozásánál 2010 creaton 2010 creaton A fej- lábhorony bordák labirintusa a szélnyomás csökkentésére Vízszintes és Függőleges Nagy méret + kis tetőhajlásszög 8,4 db/m 2 8,4 db/m creaton 2010 creaton 23 / 42

24 SIDINGS PROFILHULLÁ M HÉJPROFIL 140 x 2,0 mm Hengerelt profil Eloxált, porszórt, vagy natúr alu FOGAZOTT PROFIL HULLÁMPROFIL REYNOBOND Ívesíthet Kiegészít kkel 24 / 42

25 200 x 2,0 mm Hengerelt profil Eloxált, porszórt, vagy natúr alu Kiegészít kkel Szélesség 1067 mm ill mm Hossz mm Magasság 18 mm Hullámok távolsága 76 mm Vastagság 0,70-1,00 mm Felület RAL 9006 Standard (ezüstmetál) Egyedi színek A Reynobond egy kompozit lemez, ami két, bevonatos, 0,5mm vastag alumínium lemezb l, valamint egy polietilén magból (3mm) áll. Vastagság: 4 mm Hossz: 2000 mm mm Mag: PE (Poleythylen) raktáron FR (Fire Resistant - t zálló mag) Színek: anodic ezüst tiszta fehér rubintvörös deep grey rézmetál natúr alu colonial red Lakkmin ség: Duragloss 5000 Színoldal: véd fólia Hátoldal: véd lakk Súly: PE-mag 5,5 kg/m² raktáron FR-mag 7,5 kg/m² Folyamatos raktárkészlet: colonial red tisztafehér rubinvörös deep grey rézmetál szálcsiszolt alu ezüst PREFA Solar Classic PREFALZ Solar 25 / 42

26 ÉMSZ 2010 Szálcement a XXI. században Hófogás Hardie Plank Adatok: Galovszky Ferenc Cembrit Kft. Tetőfedő üzletágvezető Iroda H-1037 Budapest, Bécsi út 85. Telefon: +36/ 1/ Fax: +36/ 1/ Mobil: +36/ 30/ info@cembrit.hu OTÉK OTÉK 60. (2) A közötti tetőt hófogósorral kell ellátni, ha az eresz élvonala közlekedésre szolgáló területtel határos vagy ilyen fölé nyúlik és magassága 6,0 m- nél nagyobb. A 10 m-nél hosszabb esésvonalú tetőt egymás felett több hófogósorral kell megvalósítani. 60. (2) A közötti tetőt hófogósorral kell ellátni, ha az eresz élvonala közlekedésre szolgáló területtel határos vagy ilyen fölé nyúlik és magassága 6,0 m-nél nagyobb. OTÉK 60. (2) A 10 m-nél hosszabb esésvonalú tetőt egymás felett több hófogósorral kell megvalósítani. Hófogási zóna kialakítása Hófogó zóna kialakítható teljes tetőfelületen, pontszerű hófogókból. Cembrit Kft. álláspontja szerint a tetőfelületen 5 m-enként hó fogási zónát kell kialakítani. 26 / 42 1

27 HOMLOKZAT ÉS TETŐBURKOLATOK MONO-COVER hófogás Felhasználási lehetőségek Homlokzatburkolat típusok Külső homlokzat: Homlokzat Diszítő betétek Oromfal Oromdeszka Tetőablak burk. Eresz Belső: Mennyezetek Falak Függőleges burkolat 2 az 1-en Vízszintes burkolat HardiePlank Homlokzatburkolat Miért pont Hardie Plank? Méretek: Szélesség Hosszúság Vastagság 180 mm (150 mm) 3600 mm 8 mm Tanúsítvány: FR : Avis Technique UK : BBA EU: EN 12467:2004 Valamint megfelel az EU 89/106EGK számú irányelv követelményeinek HardiePlank homlokzatburkolat gyönyörűvé és tartóssá teszi az épületet éveken át. HardiePlank homlokzatburkolat élettartama meghaladja a 60 évet. Súly 7.4 kg/db Anyag szükséglet Éghetőségi besorolás: A2, s1-d0 (EN ) 1,85 db/m² A nedvesség és a mozgás hatására a festék megrepedezik és idő előtt leválik a felületről. HardiePlank homlokzat ColorPlus technológiájának köszönhetően. Hosszú ideig tartó bevont bevonatot képez. 27 / 42 2

28 Minőség, értékteremtés generációkon keresztül Minőség, értékteremtés generációkon keresztül, TONDACH tetőcserép tervezés gyártás Nemes András okl. építőmérnök TONDACH alkalmazástechnikai szaktanácsadó kivitelezés szeptember szeptember 24. Tető tervezés munka fázisai TONDACH- szakmai kiadványok - 1. Környezeti, városképi megjelenés 2. Tető forma 3. Tető funkciója 4. Tető rétegrendje 5. Tető átszellőztetése 6. Tető hajlásszöge 7. Tető szerkezeti kialakítása 8. Tetőfedési döntések 9. Kapcsolódó épület gépészet 10. Műszaki leírás 11. Ajánlati költségvetés kiírás wwww.tetocserep.hu szeptember szeptember 24. TONDACH tuning elemek alkalmazása Tervezés végső terméke legyen, Felszer eltség Tondach Tuning termékek Padlásteres tetők Alátéthéjazattal ellátott tetők húzott sajtolt húzott sajtolt Alátéthéjazat nem nem igen igen Ereszfésű nem igen nem igen száraz gerincelem Alap felszerel tség Gerinc kiegészítők lezárószalag fésűs száraz gerincelem elasztikus él és élgerinc elem igen igen igen igen gerinccserép rögzítő kapocs igen igen igen igen Tető forma, hajlássz ög függvén ye Szellőzőszalag nem nem igen igen Tetőkibuvó igen igen igen igen Fémhófogó Gerinc kezdő és lezáró elem Gerincléctartók Hófogó rács Járórács rendszer Műszaki leírás Tételes költségvetési kiírás Viharkapocs Átvezető cserepek Extra Tetődíszek Műholdvevő antenna elem Él, élgerinc rögzítőelem szeptember szeptember / 42 1

29 A tetőhöz komplett rendszer szükséges Tiszta homogén szemcseszerkezet szeptember szeptember 24. Kivitelezés -szaktudás Szakszerű munkavégzés feltételei Jó kéziszerszám! Biztonságtechnika! Szakértelem! Anyag szállítás! szeptember szeptember 24. Legfontosabb a tételes ajánlat szeptember szeptember / 42 2

30 lindab we business have the area solutions profile lindab we business have the area solutions profile ÉMSZ regionális szakmai nap Eger, 2010/09/24 Acél könnyűszerkezetek tűzállósága 1. Az acél mint építőanyag Előnyös tulajdonságok: Magas szakítószilárdság, folyáshatár (kedvezően nagy hordott teher/önsúly arány) Szívósság, rugalmas-képlékeny viselkedés Alakíthatóság (meleg, hideg) Fejlett gyártástechnológiák, egyenletes tulajdonságok (kis szórás az anyagjellemzőkben) Kotormán István Lindab Kft. KIVONAT Kedvezőtlen tulajdonságok és megoldások a javítására: Fáradt illetve rideg törés veszélye ötvözők használata Korrózió veszélye megfelelő felületvédelem (festés, tüzihorganyzás) Magas hő- és hangvezető képesség ép.szerk. megoldások Hőmérséklettől függő anyagjellemzők; tűzteher esetén szilárdságcsökkenés ill. vesztés passzív tűzvédelmi módszerek (spray-k, festékek, lapburkolatok) lindab we business have the area solutions profile lindab we business have the area solutions profile Szerkezeti acél viselkedése tűz esetén Tűzhatás: hőmérséklet emelkedése Eurocode tűzgörbék : Nominális modellek: szabványos (ISO834), külső tűz, szénhidrogén-tűz Paraméteres görbe: természetes tűzteher Acél (szilárdsági, termikus) anyagjellemzői változnak 2 Feszültség (N/mm ) C 200 C 300 C 400 C Arányossági határ (600 C) 500 C Hatékony folyáshatár (600 C) 600 C Rugalmassági modulus (600 C) 700 C 800 C 0 0,5 1,0 1,5 2,0 Alakváltozás (%) Kritikus hőmérséklet: elérése teherbírási határállapot Igénybevételek (feszültségszint) Keresztmetszet alakja (U/A szelvénytényező) Védelem (burkolat, festék stb.) Gázhőmérséklet ( C) Szénhidrogéntűz Szabványos tűz Külső tűz Tipikus paraméteres tűzgörbe Idő (sec) Eurocode: redukciós (csökkentő) tényező 2. Tűzállósági követelmények vonatkozó részei (OTSZ, EN szabványok) 2/2002 (I.23.) BM rendelet 9/2008. (II.22.) ÖTM-rendelet Építmények besorolása: 5 tűzveszélyességi osztály (A-E) 5 tűzveszélyességi osztály (A-E) 5 tűzállósági fokozat (I-V.) 5 tűzállósági fokozat (I-V.) Építőanyagok, termékek, épületszerkezetek: Építőanyagok éghetősége Építési termékek tűzvédelmi osztályai MSZ EN szerint (nem éghető, neh./köz. éghető) (A1-A2-B-C-D-E-F; és s d értékek) Épületszerkezetek tűzvédelmi osztálya Tűzállósági határérték Épületszerkezetek tűzállósági teljesítményei MSZ EN szerint, finomított osztályozás (T H =0,2-0,25-0,50-1,0h stb.) (pl. R15, RE30, REI60, REI-M120 stb.) (Táblázatba foglalt értékek megadva) (laborteszttel vagy Eurocode számítással) Tetőfedés tűzterjedési fokozata Tetők és tetőhéjalások külső tűzzel szembeni teljesítményének oszt. MSZ EN szerint (pl. tűzterjedés nélküli ) pl. B roof (t1), F roof (t1) lindab we business have the area solutions profile lindab we business have the area solutions profile 3. Konkrét alkalmazások Tűzállósági teljesítmény (határérték) Látszó acél épületszerkezeti elemek - egyrétegű trapézlemez burkolat Lindab termékek tűzvédelmi osztálya (éghetősége): Szigeteletlen csarnok Egyrétegű LTP45 tető RE15 Egyrétegű LVP20 fal E15 Natur horganyzott acéllemezek: A1 15/25ym PE bevonatos lemeztermékek: A2-s1,d0 50ym TC bevonatos lemeztermékek: A2-s2,d0 Páramegkötő filcbevonatos lemezek: A2-s1,d0 / A2-s2,d0 Bevilágítócsík (üvegszálerősítésű PE): F/E 2008-as OTSZ - hiba: minden esetben van I követelmény! (EI,REI ) labortesztek 30 / 42 1

31 lindab we business have the area solutions profile lindab we business have the area solutions profile Tűzállósági teljesítmény (határérték) Látszó acél épületszerkezeti elemek - szelemen, főtartó Tűzállósági teljesítmény (határérték) Szendvicspanel tető- és falburkolat 1. Egyszintes csarnok acél szerkezete védelem nélkül készülhet: OTSZ, fejezet (védetlen acél vázszerkezet, vékonyfalú is!) 2. Eurocode szerinti statikai számítással igazolható - külön védelem nélkül reálisan R15 követelmény elérhető - védelemmel (tűzvédő festés, lapburkolat) R30, R45, R60 elérhető - bonyolult számítás, gyakorlati alkalmazás még várat magára 3. Akkreditált laborvizsgálattal (minősített tűzvédő festékek, tűzgátló lapok): R30, R45, R60 Hőszigetelt csarnok Tetőpanelok Lindab Glamet PUR 80mm-től: REI15 / B Lindab Hypertec Roof 50mm-től: REI60 / A2 Falpanelok Lindab Monowall PUR 100mm-től: E30 / B Lindab Superwall PUR 100mm-től: E15 / B Lindab Hypertec Wall mm: EI45 / A2 Lindab Hypertec Wall 150mm : EI60 / A2 labortesztek alapján lindab we business have the area solutions profile lindab we business have the area solutions profile Tűzállósági teljesítmény (határérték) Összetett rendszerek (többrétegű) - trapézlemez-burkolat, szelemennel Tűzállósági teljesítmény (határérték) Összetett rendszerek (többrétegű) - gipszrost burkolat, acél váz Hőszigetelt csarnok Szerelt szendvics tető REI15 Szerelt szendvics fal E60, EI30 Construline falszerkezet (emeletráépítés, kitöltő vagy függönyfal) REI30 / REI60 labortesztek alapján labortesztek alapján lindab we business have the area solutions profile lindab we business have the area solutions profile Tűzállósági teljesítmény (határérték) Összetett rendszerek (többrétegű) - trapézlemez/gipszkarton burk., acél váz Tűzállósági teljesítmény (határérték) Összetett rendszerek (többrétegű) - magasprofil lágyfedéssel SBS épület-rendszer Hőszig. trapézlemezes tető és fal: REI 15 Hőszig. tető, 2rtg. belső gipszkartonnal: REI 30 Hőszig. fal, 2rtg. belső gipszkartonnal: REI 45 LTP150 tetőfödém REI15 REI30 labortesztek alapján, kiterjesztve labortesztek alapján teherbírás függvényében! 31 / 42 2

32 MEDITERRÁN CSOPORT 2010 BETONCSERÉP HÉJAZATOK TERVEZÉSI SZEMPONTJAI, ÖKOLÓGIAI VONATKOZÁSAI 3 gyár, 3 teljesen automata gyártósor (Bóly, Kunszentmiklós, Farkasd) 30 millió db értékesített alapcserép (2009-ben) Takaró Gábor okl. építészmérnök szaktanacs@mediterran.hu 30 év gyártói garancia (fagyállóságra, mérethűségre, vízzáróságra) ALAPKÖVETELMÉNY: CSAPADÉKBIZTOSSÁG VÍZKÜSZÖB A cserép-átfedés függőleges vetületi értéke szükséges mértékű (Dr. Gábor László: Épületszerkezettan III. (1968)) Fokozatai: Vízzáró (esőbiztos) Fokozottan vízzáró Vízhatlan KIVITELEZÉSI SZABÁLYOK: COPPO, DANUBIA, STANDARD SZELLŐZŐ KERESZTMETSZET MINIMUMKÖVETELMÉNYEK A tetőhajlástól függő alkalmazási feltételek. 1. cserépfedésű tető nem készíthető 2. kis hajlásszögű tető feltételesen ajánlott 3. vízzárást fokozó kiegészítő intézkedés szükséges 4. önmagában vízzáró, kiegészítő védelem tetőfóliával 5. minden 2., 3. elem rögzítendő 6. minden elem rögzítendő, szeggel vagy rögzítő kapoccsal. DIN SZABVÁNY 10 O FELETTI HAJLÁSSZÖGŰ TETŐK SZELLŐZÉSI ELŐÍRÁSAI Eresz: 0,2%, de legalább 200 cm 2 /m Általános tetőfelület: 200 cm 2 /m Gerinc: 0,05% vigyázat: összeadódik a két tetőfelület! 32 / 42 1

33 SZELLŐZŐCSEREPEK ELHELYEZÉSE GERINCNÉL A SZELLŐZŐ LEVEGŐ ÚTJA MAGAS TETŐK TERHEI ÖKOLÓGIAI SZEMPONTOK - Meteorológiai terhek (szél + hó) - Héjazat + léc / deszka súlya AZ ELŐÁLLÍTÁS PRIMER ENERGIAIGÉNYE - Fedélszék saját súlya - Tetőtér beépítés többlet terhei - Hőszigetelés ÚJRAHASZNOSÍTHATÓSÁG Szél kg/m 2 Hó kg/m 2 Héjazat Fedélszék Beépítés kg/m 2 kg/m 2 kg/m 2 A tetőre nehezedő terheknek csak kb %-a a héjalás tömege, tehát nem ez a döntő rész a tetőszerkezet méretezésénél ÉLETTARTAM A BETONCSERÉP TULAJDONSÁGAI - Alacsony vízfelvétel - Természetes összetevők (víz, homok, kő) - Vízzáróság (tömör anyag) - Alacsony primer energia tartalom - Fagyállóság - Formaállandóság (konstans méret) - Nagy teherbírás - Környezeti hatásokkal szembeni védelem - Tűzállóság - Színvédelem 33 / 42 2

34 SECHURBA PROJEKT Fenntartható felújítás m emléki környezetben Közösségi portfólió, kötöttségek és lehet ségek Döntéstámogató eszközök fejlesztése Mintaépületek vizsgálata, javaslat a felújításra Tájékoztatás, tréning SECHURBA SECHURBA Mintaépületek A kiválasztás kritériumai M emléki védettség épületek M emléki területen Legyen benne lakóépület, ipari épület, kereskedelmi épület Ismételhet legyen a beavatkozás SECHURBA Konzultációk: Helyi egyesületek Tervez k M emlékvédelmi szakemberek Építészek Helyi lakosok Kivitelez k Küls Tanácsadó Szervezet (UK - BRE and English Heritage, HU - KÖH) SECHURBA Plusz lakóépület sor: in Castlefields & Quarry Ward : Mintaépületek Shrewsbury UK: Tanners Borkereskedés Crescent Place - Lakóépület Parade Üzletközpont St Alkmunds Templom Vasútállomás SECHURBA SECHURBA 34 / 42 1

35 Kritériumok a minta lakóépület sorra: Guidelines: Vegyes tulajdon: tulajdonos által lakott lakás, privát bérlakás, szociális bérlakás Vegyes korú és stílusú, de mind múlt századi vagy korábbi Jó együttm ködés a lakókkal Kommunikációs eszközök: Munkaértekezletek Web fórum Kérd ívek Közérdekl dés események Példák Shrewsbury -b l St Alkmund s Templom Napelem beépítés SECHURBA SECHURBA Old Home, Superhome Project 50mm El regyártott h szigetelés solar thermal síkkollector Radiator reflector panelek Low energy világítás M emléki épület, védett terület CO2 csökkentés 60% Eletromosság számla 200 évente SECHURBA SECHURBA 15kW Pellet Kazán Faszerkezet második üvegezés Technologia fejlesztés Szimpatikus integrációja a PV elemeknek szalúzián és cserépen SECHURBA Szentendre tervezett mintaépületek: Szolgáltató ház, Tourinfo, Múzeum, M vész Malom, Városháza SECHURBA 35 / 42 2

36 36 / Milyen hatások érik a bitumenes lemezeket? 2. Hol alkalmazzuk a bitumenes vízszigeteléseket? 1. Miért fontos, hogy a hordozóbetét felett vastagabb legyen a bitumenréteg? SPEED PROFIL A 40%-kalnagyobb felület hevítésével gyorsabb bitumenolvadás és 25%-kal kisebb gázfelhasználás érhet el a hagyományos bitumenes lemezekkel szemben, mely energia-megtakarításhoz vezet. A lemezek gördülékeny fektetésével és a gyors bitumen olvadással 30%-os id megtakarítás érhet el, illetve legalább 30%-kal több lemez fektethet ugyanannyi id alatt. SPEED PROFIL felületi kialakítás található. - A lemezek alsó oldalán speciális horonynyomott hegeszthetę bitumenes lemezekhez képest. - ÚjszerĦ szerkezeti felépítés a hagyományos lemezek SPEED PROFIL technológiával Új generációs hegeszthetę SBS modifikált bitumenes NR EP / Speed Profil Európai szabadalom SPEED PROFIL SBS bitumen és szintetikus gyanta alapú tapadósáv, profilírozott SPEED PROFIL technológiával közvetlen hęaktiválással tapad a felülethez Speciális bitumen az átlapolásoknál. Cca.: 80 mm széles toldósáv Speciális elválasztó, hęaktiválású fólia az átalpolások felett 160 g/m Tekercs hossza: 5,00 m Vastagság: 5,0 mm (Speed Profil SBS technologia) Felülettömeg: ca. 5,0 kg/m² Hideghajlíthatóság.: -15 oc HĘállóság: +90 oc SzakítóerĘ hossz/ kereszt: 800/600 N/5cm Szakadási nyúlás hossz/kereszt:: 50 x 50 % Új generációs nem sz tt PE: ALFA SPEED PROFIL SBS TOP 5 egyréteg bitumenes szigetel lemez felépítése összehasonlíthatatlanul jobb. 5 8 Speciális PP fólia HĘ hatására könnyen, maradéktalanul megolvad SBS modifikált bitumennel impregnált hordozóbetét Nem szętt Poliészter SBS bitumen réteg a hordozóbetét alatt és felett KĘzúzalék granulátum hordozóbetétek. A szakítószilárdsága és az öregedéssel szembeni ellenállása köszönhet en a PE hordozóbetét sokkal vékonyabb és er sebb mint a régi Rendezett szálszerkezet poliészter szövet hengerelt megmunkálással. Ennek A Speed Profile termékekben csak új generációs hordozóbetéteket alkalmazunk: Az új generációs SBS SPEED PROFIL lemezek módosított szerkezettel rendelkeznek SPEED PROFIL tapadás. hegesztés, er sebb és biztonságosabb Egyenletesebb, gyorsabb és jobb min ség sík lemezek felszíne. cca. 40 %-kal nagyobb, mint a hagyományos A horonynyomott oldalon a tényleges felület Nagyobb felület SPEED PROFIL - vakolt felületek - kerámia, klinker - fa. - acél, - beton, MINDEN FELÜLETRE: SIPLAST PRIMER SBS KELL SÍT UNIVERZÁLIS SPEED PROFIL munka hatékonyságát és biztonságát növeli. egyenletesebb a bitumen megfolyás, ami a szigetelési A nagyobb fajlagos felületbęl adódóan gyorsabb és ezáltal pillanatok alatt maradéktalanul megolvad Az alsó polietilén fólia csak a horonycsúcsokra fekszik fel, SPEED PROFIL 1

37 PENETRÁCIÓ Mély penetráció: -A SIPLAST PRIMER SBS ALAPOZÓ áthatoló képessége közepesen szemcsés beton. Átlagos felszívódás: 2-3 mm, illetve általános alapozó: 0,5 1 mm SIPLAST PRIMER SBS KELL SÍT : ÁLTALÁNOS KELL SÍT : 2-3 mm 0,5 1 mm KIADÓSSÁG: 1m 2 -re Különböz alkalmazási h mérsékleteken SIPLAST PRIMER SBS bitumenes alapozó Általános bitumenes alapozó 0,200 l/m 2 +(10-23) 0C h mérséklet 0,550 kg/m 2 0,211 l/m 2 0,225 l/m C h mérséklet C h mérséklet 0,656 kg/m 2 0,915 kg/m 2 Több mint 2 x hatékonyabb +(10-23) 0 C-on Több mint 3 x hatékonyabb 0 0 C-on Több mint 4 x hatékonyabb C-on KÖRNYEZETVÉDELEM SIPLAST PRIMER SBS KELL SÍT Környezetbarát szerves oldószer-alapú gyártástechnológia: - nem tartalmaz veszélyes anyagokat N, - nem szabadulnak fel bel le irritáló anyagok, - nem veszélyes az él vízekre, - nem tartalmaz ártalmas nehézfémeket - ellenáll a sós víznek és a szerves korróziónak, TAPADÁS SIPLAST PRIMER SBS bitumenes alapozó Több mint 2X jobban tapad a betonhoz Köszönhet en a hozzá kapcsolódó Speed SBS technológiának 11 1m 2 re jutó költség Bitumenes alapozó (nettó) SIPLAST PRIMER SBS bitumenes alapozó Általános bitumenes alapozó 600 HUF x 0,200 l/m 2 = = 120,0 HUF/m 2 +(10-23) 0 C beépítési h mérsékleten 350 HUF x 0,40 l/m 2 = =140,0 HUF/m HUF x 0,205 l/m 2 = = 123,0 HUF/m 2 ±0 0 C beépítési h mérsékleten 350 HUF x 0,640 l/m 2 = = 224,0 HUF/m HUF x 0,225 l/m 2 = = 135,0 HUF/m C beépítési h mérsékleten 350 HUF x 0,915 l/m 2 = = 320 HUF/m 2 Siplast Primer olcsóbb 20,0 HUF/m 2 -rel C-on Siplast Primer olcsóbb 101,0 HUF/m 2 -rel ± 0 0 C-on Siplast Primer olcsóbb 185,0 HUF/m 2 -rel C-on 14 SZAVATOSSÁG SIPLAST PRIMER SBS bitumenes alapozó Akár 15 év kiterjesztett garancia a Speed Profil SBS lemezekkel Köszönhet en a hozzá kapcsolódó Speed SBS technológiának 17 SZÁRADÁSI ID Különböz alkalmazási h mérsékleteken SIPLAST PRIMER SBS bitumenes alapozó Általános bitumenes alapozó 20 perc 70 perc 130 perc 170 perc C h mérséklet 0C h mérséklet 0 0 C h mérséklet C h mérséklet Több mint 9 x gyorsabban szárad C-on Több mint 5 x gyorsabban szárad C-on Több mint 6 x gyorsabban szárad ± 0 0 C-on Több mint 7 x gyorsabban szárad C-on 190 perc 375 perc 800 perc 1330 perc EGYEDÜLÁLLÓ SIPLAST PRIMER SBS KELL SÍT Olyan egyedülálló oldószeres kell sít a magyar piacon, amelyet speciális, tömény SBS modifikált bitumenb l állítanak el a SIPLAST-nál a teljes ICOPAL CSOPORT részére A LEGGAZDASÁGOSABB, MERT A LEGJOBB SZAKMAI JELLEMZ K -Univerzális felhasználás: beton, fém, fa -SBS modifikált bitumen Kiterjesztett garancia a Speed Profil SBS lemezekkel -2,5X jobb penetráció -2X jobb tapadás az aljzathoz Kedvez bb ár ICOPAL bitumenes lemezekkel -7X gyorsabb száradási id -3X nagyobb hatékonyság -20X hosszabb élettartam / 42

38 1 Kulcs a megoldáshoz! Kulcs a megoldáshoz! Kulcs a megoldáshoz! Kulcs a megoldáshoz! El ny nyök: - Poli Poli-Izo Izo-Butil poliészterf Butilén tet szigetel szigetel lemez (EN 13956) szterfátyol tyol kasíroz rozással vtg.. = 1,5 mm + 1,0 mm = 2,5 mm - Különleges tartóss - Kiv - Kimagasl sság (több mint 50 év élettartam) Kiváló ökol kológiai profil (ISO EN ) 49) Kimagasló ellenáll lló-képess pesség (pl. ellenáll a jéges j ges nek, -60 o C-on is rugalmas) - Könny nny beépítés (öntapad ntapadó szegély, tép zár t r rendszer) - Komplett rendszer Kulcs a megoldáshoz! Kulcs a megoldáshoz! Kulcs a megoldáshoz! KLETT SYSTEM Tép zár r a tet n? 38 / 42

39 2 Kulcs a megoldáshoz! Kulcs a megoldáshoz! Kulcs a megoldáshoz! Rendszerelv megoldások: Kulcs a megoldáshoz! Kulcs a megoldáshoz! Kulcs a megoldáshoz! Kulcs a megoldáshoz! 39 / 42

40 élyes üdvözlet Mindenkinek A szél nagy Úr! PANELES ÉPÜLETEK LAPOSTETŐINEK FELÚJÍTÁSA BITUMENES LEMEZEKKEL Haraszti László műszaki tanácsadó Villas Hungária Kft. tetőszerkezetek csoportosítása 1. egyenes rétegrendű (amikor a csapadékvíz-szigetelés alatt van a hőszigetelés) tetőszerkezetek csoportosítása 2. fordított rétegrendű (amikor a hőszigetelés a csapadékvíz-szigetelés fölé kerül ) Lapostető felújítás lehet A szigetelő lemezek rétegszáma szerint: egy rétegben elkészítve két rétegben elkészítve Födém rétegrendje szempontjából: Egyenes rétegrendű Fordított rétegrendű Energetikai szempontból: Kiegészítő hőszigeteléssel együtt megvalósuló Kiegészítő hőszigetelés nélkül megvalósuló HŐSZIGETELÉS NÉLKÜL KÉSZÍTETT SZIGETELÉSFELÚJÍTÁS 1 RÉTEGBEN 4,5-5,5 mm vastag modifikált lemezzel 2 RÉTEGBEN alul 2,2-3,0 mm vastag filcalátétes lemezzel felül 3,5-4,0 mm vastag modifikált palazúzalékos lemezzel Fontos: a tetőfelület előkészítése sima, egyenletes felületek (kijavítva) legyen perforálva a régi szigetelés lefolyók, fal és ereszrészek, dilatációk mindig újra szegélyezve rögzítési mód megfelelő kiválasztása 40 / 42

41 A tetők lejtése és szerkezeti kialakítása Lapostetők minimális lejtése: KIEGÉSZÍTŐHŐSZIGETELÉSSEL ELKÉSZÍTETT TETŐFELÚJÍTÁS EGYENES RÉTEGRENDŰ FELÚJÍTÁS Beton aljzatú felületen 2 % Vápában 1% Táblás hőszigetelésen 2,5 % ÚJ VÍZSZIGETELÉS FELSŐRÉTEGE E-PV 4 S/K extra ÚJ VÍZSZIGETELÉS ALSÓRÉTEGE E-G 4 F/K ÚJ HŐSZIGETELÉS (EPS, KŐZETGYAPOT) MEGLÉVŐHŐÉS VÍZSZIGETELÉS MEGLÉVŐTARTÓSZERKEZET KIEGÉSZÍTŐHŐSZIGETELÉS ELHELYEZÉSE SZEMPONTJÁBÓL EGYENES RÉTEGRENDŰ FELÚJÍTÁS ÚJ VÍZSZIGETELÉS FELSŐRÉTEGE E-PV 4 S/K extra ÚJ VÍZSZIGETELÉS ALSÓRÉTEGE VILLASELF SU ÚJ HŐSZIGETELÉS (EPS, KŐZETGYAPOT) MEGLÉVŐHŐÉS VÍZSZIGETELÉS MEGLÉVŐTARTÓSZERKEZET 41 / 42
