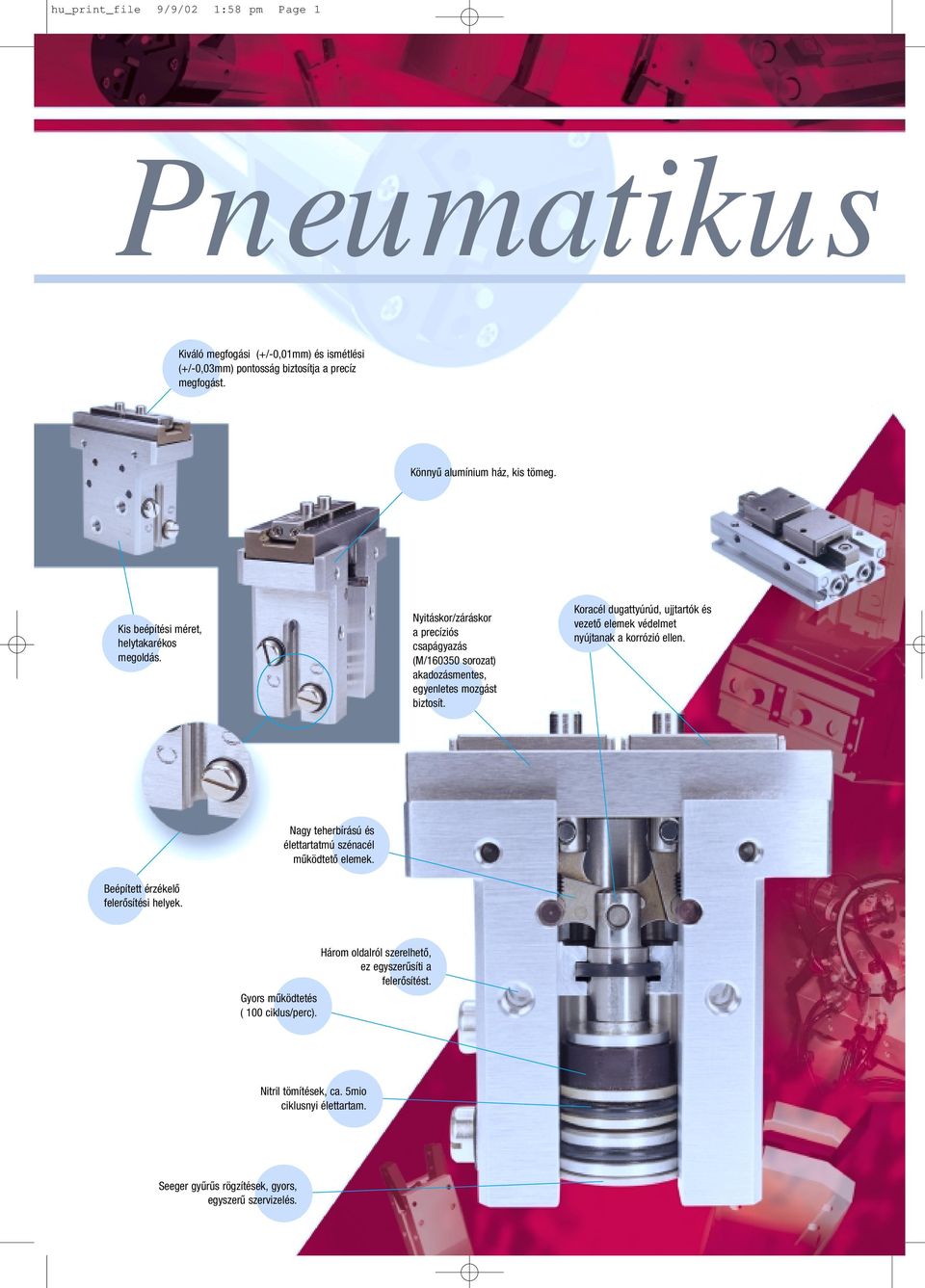

1 hu_print_file 9/9/02 1:58 pm Page 1 Pneumatikus Kiváló megfogási (+/-0,01mm) és ismétlési (+/-0,03mm) pontosság biztosítja a precíz megfogást. Könny alumínium ház, kis tömeg. Kis beépítési méret, helytakarékos megoldás. Nyitáskor/záráskor a precíziós csapágyazás (M/ sorozat) akadozásmentes, egyenletes mozgást biztosít. Koracél dugattyúrúd, ujjtartók és vezet elemek védelmet nyújtanak a korrózió ellen. Nagy teherbírású és élettartatmú szénacél m ködtet elemek. Beépített érzékel feler sítési helyek. Gyors m ködtetés ( 100 ciklus/perc). Három oldalról szerelhet, ez egyszer síti a feler sítést. Nitril tömítések, ca. 5mio ciklusnyi élettartam. Seeger gy r s rögzítések, gyors, egyszer szervizelés.

2 hu_print_file 9/9/02 1:58 pm Page 2 Megfogók Norgren segít Önnek! A beszerzési id és a költségek az új megfogók alkalmazásával tovább csökkenthet k. Ezek a termékek kiválóan kiegészítik jól bevált, széles választékban gyártott és forgalmazott pneumatikus rendszereinket és segítenek azok magasabb szint automatizálásában. Megfelel megfogókat a megfelel feladathoz A jobboldalon található kiválasztó táblázat segítségével a feladatra alkalmas megfogó gyorsan, egyszer en kiválasztható. 3D rajzok letölthet k a nemzetközi honlapunkról.

3 hu_print_file 9/9/02 1:59 pm Page 3 Gyártmányválaszték Párhuzamos megfogók M/160340/M párhuzamos megfogó (alapkivitel) Leggyakrabban használatos kivitel. Ujjkialakítástól függ en számos munkadarab típus és alak megfogására alkalmas Szorítóerõ N (font) M ködés Típusszám Teljes löket mm (coll) 9,4 (2,12) kétoldali M/160343/M/12 4 (0.16) 10 25,5 (5,74) kétoldali M/160344/M/12 8 (0.31) 16 45,7 (10,28) kétoldali M/160345/M/12 12 (0.47) (15,08) kétoldali M/160346/M/12 14 (0.55) 25 4,9 (1,10) egyoldali M/160343/M/11 4 (0.16) (4,73) egyoldali M/160344/M/11 8 (0.31) 16 36,4 (8,19) egyoldali M/160345/M/11 12 (0.47) (12,15) egyoldali M/160346/M/11 14 (0.55) 25 Dugattyú névleges átmér mm M/160350/M precíziós párhuzamos megfogó +/-0,01mm megfogási pontosság könny munkadarabok kezelésére. Kis beépítési méret és tömeg ,8 (1,31) kétoldali M/160354/M/12 4 (0.16) 8 9,4 (2,12) kétoldali M/160355/M/ (0.26) (5,85) kétoldali M/160356/M/12 10 (0.39) (10,13) kétoldali M/160357/M/12 14 (0.55) (35,33) kétoldali M/160358/M/12 22 (0.87) (78,08) kétoldali M/160359/M/12 36 (1.42) 50 4,1 (0,92) egyoldali M/160354/M/11 4 (0.16) 8 6,8 (1,53) egyoldali M/160355/M/ (0.26) (4,50) egyoldali M/160356/M/11 10 (0.39) (7,65) egyoldali M/160357/M/11 14 (0.55) 20 M/160390/M hosszú löket párhuzamos megfogó A munkadarabok mérete széles tartományban változhat. M/160380/M háromujjas párhuzamos megfogó Hengeres és gömbfelület munkadarabok középpontos megfogásához (6,08) kétoldali M/160394/M/12 24 (0.94) (12,36) kétoldali M/160395/M/12 32 (1.26) (19,13) kétoldali M/160396/M/12 40 (1.57) (30,38) kétoldali M/160397/M/12 50 (1.97) (4,50) kétoldali M/160385/M/12 8 (0.31) (6,08) kétoldali M/160386/M/12 12 (0.47) 20 M/160360/M miniprofil párhuzamos megfogók A beépítési méretek jelent sen csökkenthet k. Szögmegfogók M/160300/M szögmegfogók (alapkivitel) Leggyakrabban használatos kivitel. Kis méret és tömeg munkadarabokhoz ajánlott. M/160330/M 180 szögmegfogó Széles átfogási tartomány. Gyors m ködés ,7 (3,76) kétoldali M/160364/M/12 16 (0.63) 8 (x2) 44 (9,90) kétoldali M/160365/M/12 22 (0.87) 12 (x2) Szorítóerõ N (font) M ködés Típusszám 1,6 (0,36) kétoldali M/160305/M/12 8 2,5 (0,56) kétoldali M/160306/M/ ,8 (2,88) kétoldali M/160307/M/ (5.40) kétoldali M/160308/M/ (10,80) kétoldali M/160309/M/ (0,23) egyoldali M/160305/M/11 8 1,4 (0,32) egyoldali M/160306/M/ (2,25) egyoldali M/160307/M/ (4,05) egyoldali M/160308/M/ (8,55) egyoldali M/160309/M/ /L (12,38/L) kétoldali M/160335/M/ /L (25,43/L) kétoldali M/160336/M/12 20 Dugattyú névleges átmér mm Szorítóer k 5bar nyomásra számított névleges értékek, L=30mm megfogási pont esetén. További m szaki adatok a részletes on, kérjük forduljon M szaki Osztályunkhoz. Munkadarab megfogási pont L H

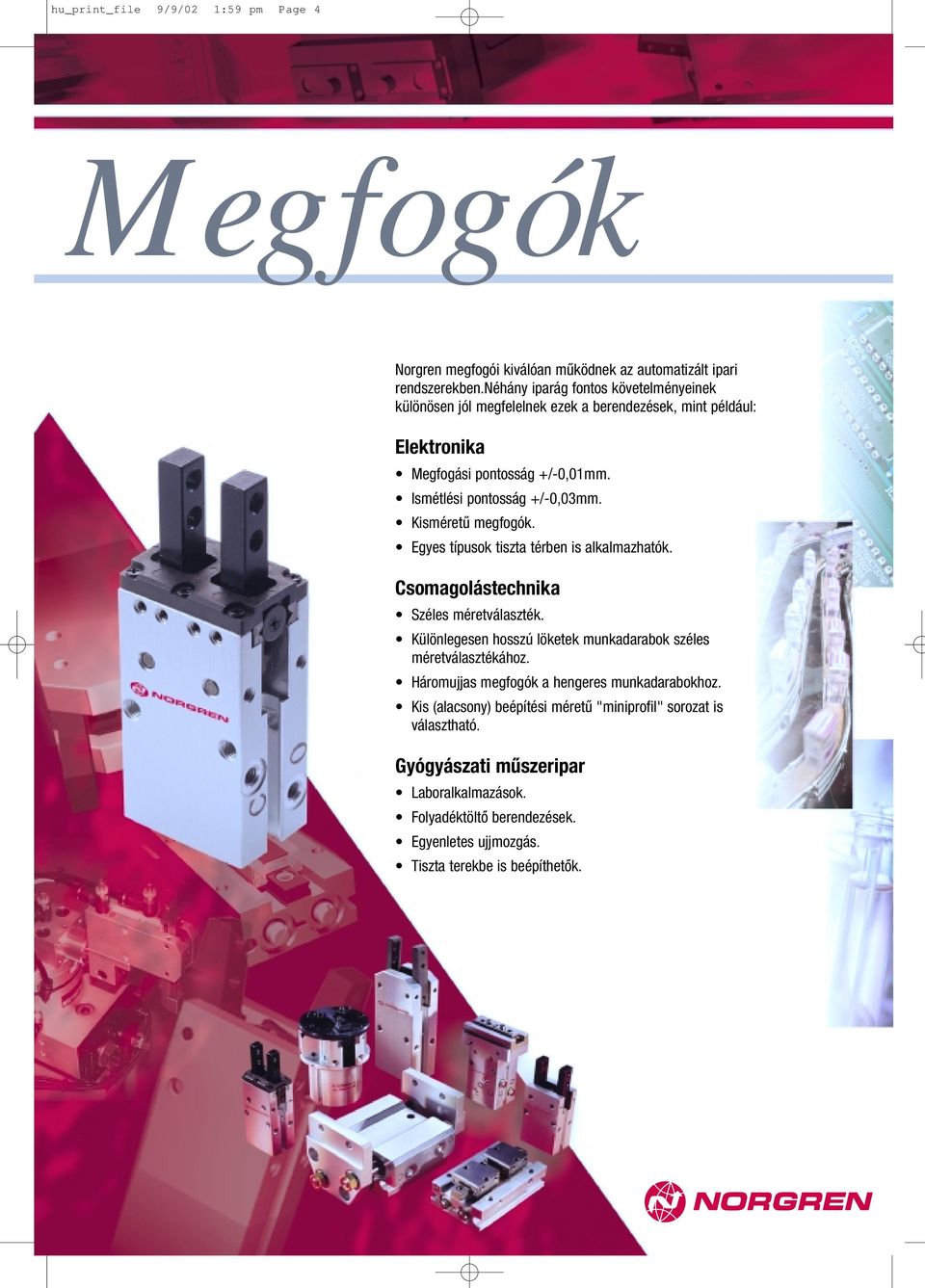

4 hu_print_file 9/9/02 1:59 pm Page 4 Megfogók Norgren megfogói kiválóan m ködnek az automatizált ipari rendszerekben.néhány iparág fontos követelményeinek különösen jól megfelelnek ezek a berendezések, mint például: Elektronika Megfogási pontosság +/-0,01mm. Ismétlési pontosság +/-0,03mm. Kisméret megfogók. Egyes típusok tiszta térben is alkalmazhatók. Csomagolástechnika Széles méretválaszték. Különlegesen hosszú löketek munkadarabok széles méretválasztékához. Háromujjas megfogók a hengeres munkadarabokhoz. Kis (alacsony) beépítési méret "miniprofil" sorozat is választható. Gyógyászati m szeripar Laboralkalmazások. Folyadéktölt berendezések. Egyenletes ujjmozgás. Tiszta terekbe is beépíthet k.

5 hu_print_file 9/9/02 1:59 pm Page 5 Norgren világhálózat AUSZTR LIA Tel: Fax: enquiry@norgren.com.au AUSZTRIA Tel: Fax: enquiry@at.norgren.com BELGIUM & LUXEMBURG Tel: Fax: enquiry@be.norgren.com BRAZÍLIA Tel: Fax: vendas@norgren.com.br CSEHORSZ G Tel: Fax: enquiry@cz.norgren.com D NIA Tel: Fax: norgren@norgren.dk EGYESÜLT KIR LYS G Tel: Fax: enquiry@uk.norgren.com FINNORSZ G Tel: Fax: arki@imi-norgren.fi FRANCIAORSZ G Tel: Fax: norgrenherion@norgren.fr HOLLANDIA Tel: Fax: enquiry@nl.norgren.com HONG KONG Tel: Fax: enquiry@hk.norgren.com HORV TORSZ G Tel: Fax: norgren@kralj-sp.si INDIA Tel: Fax: norgrenindia@vsnl.net IRELAND Tel: Fax: enquiry@ie.norgren.com JAP N Tel: Fax: Japan@imi-norgren.com KANADA Tel: Fax: /8273 inquiry@norgrencanada.com KELET-EURÓPA (a fel nem sorolt keleteurópai országok értékesítési központja Ausztriában van) Tel: Fax: /124 enquiry@at.norgren.com KÍNA Tel: Fax: norgrenb@public.bta.net.cn LENGYELORSZ G Tel: Fax: biuro@pl.norgren.com MAL JZIA Tel: Fax: enquiry@my.norgren.com MAGYARORSZ G Tel: Fax: info@norgren.hu MEXIKÓ Tel: Fax: enquiry@norgren.com.mx NÉMETORSZ G Északi területek Tel: Fax: Déli területek Tel: / Fax: / enquiry@de.norgren.com NEW ZEALAND Tel: Fax: enquiry@norgren.co.nz NORVÉGIA Tel: Fax: norgren@norgren.no OLASZORSZ G Tel: Fax: enquiry@norgren.com SPANYOLORSZ G Tel: Fax: norgren@norgren.es SV JC Tel: Fax: norgren@norgren.ch SVÉDORSZ G Tel: Fax: info@imi-norgren.se SZINGAPÚR Tel: Fax: enquiry@sg.norgren.com USA Tel: Fax: inquiry@usa.norgren.com Észak-Nyugat Magyarország Szabó Imre 9082 Nyúl Jókai út 31. Tel./Fax: (96) Mobil: norgyor@mail.datanet.hu Dél-Nyugat Magyarország Dudok Pál 8630 Balatonboglár Bácska köz 1. Tel.: (85) Fax: (85) norbboglar@mail.datanet.hu Dél-Kelet Magyarország Kollárik László 6000 Kecskemét Mária u. 3. Tel.: (76) Fax: (76) kollarik.laszlo@norgren.hu Észak-Kelet Magyarország Farkas Zoltán 3528 Miskolc Mura u. 8. Tel: (46) Fax: (46) normisk@mail.datanet.hu BSI R E G F I R M I S T E R E D NATIONAL ACCREDITATION OF CERTIFICATION BODIES Certificate Number FM20822 Norgren vállalatcsoport egyike a pneumatikus berendezések vezet gyártóinak és szállítóinak világszerte. Széles termékválasztéka a világ 75 országában létrehozott saját értékesítési hálózatán keresztül mindenütt elérhet. A társaság tagja a 2,6 milliárd EURO (ca. 628 mrd Ft) összforgalmú IMI csoportnak. IMI Norgren Kft H-1202, Budapest, Nagyk rösi út 99. Tel: +36 (1) Fax: +36 (1) Az IMI csoport tagja z6625-ips HU/9/02 A Norgren földgömb, a Norgren és az IMI jelölés védjegyzett. Norgren minden el zetes értesítés nélkül fenntartja a jogot a katalógusban közölt adatok és specifikációk megváltoztatására.

6 hu_print_file 9/9/02 1:59 pm Page 6 Pneumatikus megfogók Precíz m ködés, kis tömeg és beépítési méret berendezések Széles termékválaszték Egyszer kiválasztás +/-0,01mm megfogási pontosság Hosszú élettartam Kiválóan alkalmazható számos iparágban (elektronika, csomagolástechnika)
