Tematika. Az atomok elrendeződése Kristályok, rácshibák

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Tematika. Az atomok elrendeződése Kristályok, rácshibák"

Átírás

1 Anyagtudomány 2013/14 Kristályok, rácshibák Dr. Szabó Péter János Tematika 1. hét: Bevezetés. 2. hét: Kristályok, rácshibák. 3. hét: Ötvözetek. 4. hét: Mágneses és elektromos anyagok. 5. hét: Szerkezetvizsgálat. 6. hét: Kompozitok. 7. hét: Különleges anyagos és technológiák. Az atomok elrendeződése Hosszú távú rend (kristályok) Az atomok elhelyezkedését jól definiált transzlációval írhatjuk le 1

2 Kristályok Transzláció Transzláció: r ma Kristályrács 1 na2 pa3 Primitív cella: a bázisvektorok által kifeszített térfogatelem. Csak a sarkain tartalmaz atomot, összesen egy atom található benne. Összetett rács: egyszerűbb geometriai leírás, de több atomot is tartalmaz. Az összes rács besorolható a hét primitív rácstípus egyikébe. 2

3 Köbös Tetragonális e.k, t.k.k, f.k.k Bravais-rácsok Ortorombos Hexagonális Romboéderes Monoklin Triklin P - Primitive (egyszerű) I - Body P-primitive centered (térben középpontos) I-body centered F - Face centered (felületen középpontos) F-face centered C - Side C-side centered centered (alaplapon középpontos) Egyszerű és összetett rács: FKK mint romboéderes Miller-indexek Pontok Irányok Síkok 3

4 Rácssíkok közötti távolság d a 2 h k 2 l 2 TKK(110) d 110 a a Köbös rácsokra [hkl] (hkl)!!! Reális kristályok Gyakorlati fémek szilárdsága kevesebb, mint 1 %-a az ideális modell alapján számítható szilárdságnak Tiszta Si villamos vezetőképességét 10-8 tömegszázalék bór adalékolása a kétszeresére növeli KRISTÁLYHIBÁK 4

5 Kristályhiba-típusok Ponthibák (0 dim.) Vonalszerű hibák (1 dim.) Felületszerű hibák (2 dim.) Térfogati hibák (3 dim.) Vakancia Szubsztitúciós atom 5

6 Intersztíciós atom Frenkel-mechanizmus Wagner-Schottky mechanizmus 6

7 Ponthibák létrejötte Besugárzás hatására Besugárzó részecskék kiütik a rácsatomokat a helyükről (pl. Frenkel-hibapárok) Hő hatására Ponthibák ötvözetekben Vonalszerű (1 dimenziós) rácshibák Fémek elméleti és mért folyáshatára között óriási eltérés, nem magyarázható mérési hibával Diszlokációelmélet: az alakváltozás nem egy lépésben történik diszlokációk mozgása 7

8 Diszlokációk Frenkel elméleti folyáshatár számítása Számolt/mért folyáshatár: Fe: 440, Al: 423, Cu: 769 Diszlokációk mozgása Diszlokációk Tűkristály (whisker, 1950) kondenzátor Zn, d = 0,1-0,001 m 1934: Francis Taylor, Orován Emil, Polányi Mihály 1960: TEM Diszlokáció: az elcsúszott és nem elcsúszott tartományok határolóvonala. Éldiszlokáció, csavardiszlokáció, vegyes diszlokáció. 8

9 Burgers-kör Éldiszlokáció Diszlokáció vonala: l Csúszósík adott nem mozgékony Extra sík Burgers vektor: b b l Csavardiszlokáció Diszlokáció vonala: l Nincs egyértelmű csúszósík mozgékony Extra sík nincs! Burgers vektor: b b II l 9

10 Vegyes diszlokáció Részleges elcsúszás Térgörbe hálózat 0-90 Diszlokációk alapvető tulajdonságai Diszlokáció: elcsúszott és nem elcsúszott részek határa Lineáris (lehet görbe) Felületen kezdődik és végződik, vagy kristályban záródó görbe Az elmozdulás mértéke a diszlokáció egésze mentén állandó Burgers vektor a legsűrűbb irányban fekszik és b = d Diszlokációsűrűség változása képlékeny alakváltozás során Definíciók Lágyított: cm -2 Alakított: cm -2 10

11 Diszlokációk mozgásának szabályai Diszlokáció csak abban a síkban tud csúszni amelyben a vonala és a Burgers vektora fekszik. Éldiszlokáció: 1 sík Csavardiszlokáció: sík (elméletileg) Diszlokáció mozgása mindig a legsűrűbb síkban és a legsűrűbb irányban történik. Csúszási rendszerek Csúszósík váltás Csavar keresztcsúszás Él mászás kúszás (tartós folyás, creep) üregek a szemcsehatáron Csúszási rendszerek Tetszőleges csúszási rendszerhez azonos kritikus csúsztatófeszültség tartozik. Éldiszlokációk eltűnése 11

12 Diszlokációk keletkezése Frank-Read mechanizmus/forrás Félkörív labilis zárt hurok 2Gb cos D 2Gb Max D 0 Frank-Read forrás működése Frank-Read forrás TEM képe 12

13 Felületszerű rácshibák Makroszkópikus felület Kisszögű szemcsehatár Nagyszögű szemcsehatár Fázishatár Koherens fázishatár Ikerhatár Rétegződési hiba Makroszkópikus felület A kristály felületén az atomok magasabb energiaállapotban vannak, mint a kristály belsejében, mivel nem jön létre minden irányban atomi kötés. A felület energiaszintje csökken, ha a felülethez újabb atomok kapcsolódnak. Oxidrétegek kialakulása. Kémiai reakciók. Kisszögű határ Azonos előjelű diszlokációk egymás alá rendeződése <5º 13

14 Nagyszögű szemcsehatá r A dermedés során véletlen orientációjú kristálycsírák összenőnek. Az egyes szemcsék csak orientációjukban különböznek. Kis- és nagyszögű határ összehasonlítása Fázishatárok 14

15 Koherens fázishatár A határ két oldalán azonos atomok vannak Mindkét fázisban lehet találni olyan síkot, ahol az atomos elrendeződés megegyezik A fázishatáron a két fázis kristálytani elrendeződéséből következik (tehát adott) az orientáció-különbség Ikerhatár Ikerhatár Koherens határ, mindkét oldalon azonos fázis van A határ két oldala egymás tükörképe Keletkezhet kristályosodáskor és képlékeny alakváltozáskor elsősorban az FKK és HCP kristályokban 15

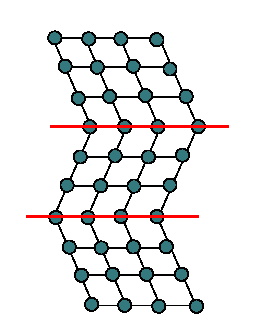

16 Ikerhatár Mikroszkópi csiszolatokon párhuzamos egyenesekként jelenik meg Rétegződési hiba Rétegződési hiba 16

17 Rétegződési hiba Rétegződési hiba Rétegződési hiba Atomok hiánya miatt jött létre (belső rétegződési hiba) 17

18 Rétegződési hiba Beékelődött atomok miatt jött létre (külső rétegződési hiba) Térfogati (3 dim.) hibák Üregek Zárványok Kiválások Gázbuborékok Üregek 18

Az atomok elrendeződése

Az atomok elrendeződése Anyagtudomány 2015/16 Kristályok, rácshibák, ötvözetek, termikus viselkedés (ismétlés) Dr. Szabó Péter János szpj@eik.bme.hu Az atomok elrendeződése Hosszú távú rend (kristályok) Az atomok elhelyezkedését

Részletesebben

Reális kristályok, kristályhibák

Reális kristályok, kristályhibák Reális kristályok, kristályhibák Gyakorlati fémek szilárdsága kevesebb, mint 1 %-a az ideális modell alapján számítható szilárdságnak Tiszta Si villamos vezetőképességét 10-8 tömegszázalék bór adalékolása

Részletesebben

Reális kristályok, rácshibák. Anyagtudomány gyakorlat 2006/2007 I.félév Gépész BSC

Reális kristályok, rácshibák. Anyagtudomány gyakorlat 2006/2007 I.félév Gépész BSC Reális kristályok, rácshibák Anyagtudomány gyakorlat 2006/2007 I.félév Gépész BSC Valódi, reális kristályok Reális rács rendezetlenségeket, rácshibákat tartalmaz Az anyagok tulajdonságainak bizonyos csoportja

Részletesebben

Kristályos szerkezetű anyagok

Kristályos szerkezetű anyagok Kristályos szerkezetű anyagok Rácspontok, ideális rend, periodikus szerkezet Rendezettség az atomok között tulajdonságok Szimmetria, síklapok, hasadás, anizotrópia Egyatomos gáz Nincs rend, pl.: Ar Kristályos

Részletesebben

ahol m-schmid vagy geometriai tényező. A terhelőerő növekedésével a csúszó síkban fellép az un. kritikus csúsztató feszültség τ

ahol m-schmid vagy geometriai tényező. A terhelőerő növekedésével a csúszó síkban fellép az un. kritikus csúsztató feszültség τ Egykristály és polikristály képlékeny alakváltozása A Frenkel féle modell, hibátlan anyagot feltételezve, nagyon nagy folyáshatárt eredményez. A rácshibák, különösen a diszlokációk jelenléte miatt a tényleges

Részletesebben

KRISTÁLYHIBÁK. Rácsot összetartó erők

KRISTÁLYHIBÁK. Rácsot összetartó erők KRISTÁLYHIBÁK Azokat a helyeket, tartományokat a kristályban, amelyekben az anyagi részecskék rendje nem olyan tökéletes, mint a térrácsban a rácspontoké, kristályhibának nevezzük. A kristályok felülete

Részletesebben

HŐKEZELÉS 2016/2017 ősz BMEGEMTAGM3

HŐKEZELÉS 2016/2017 ősz BMEGEMTAGM3 HŐKEZELÉS 2016/2017 ősz BMEGEMTAGM3 Dr. Fá Fábiá bián Enikő Enikő Réka fabianr@eik.bme.hu fabianr@eik.bme.hu Mechanikai tulajdonságok hőkezelés után- jegyzőkönyv Fénymikroszkópos labor jegyzőkönyv Felületi

Részletesebben

Kondenzált anyagok csoportosítása

Kondenzált anyagok csoportosítása Szilárdtestfizika Kondenzált anyagok csoportosítása 1. Üvegek Nagy viszkozitású olvadék állapotú anyagok, amelyek nagyon lassan szilárd állapotba mennek át. Folyékony állapotból gyors hűtéssel állíthatók

Részletesebben

Anyagtudomány. Kristálytani alapismeretek

Anyagtudomány. Kristálytani alapismeretek Anyagtudomány Kristálytani alapismeretek 1 Szilárd szerkezeti formák szilárd anyagok megjelenési formái: amorf: nincs szabályos kristályszerkezet, megszilárdult folyadékok polikristályos anyagok: szabályos

Részletesebben

American Society of Materials. Szilárdtestek. Fullerének (C atomok, sokszögek) zárt gömb, tojás cső (egy és többrétegű)

American Society of Materials. Szilárdtestek. Fullerének (C atomok, sokszögek) zárt gömb, tojás cső (egy és többrétegű) Szilárdtestek Fullerének (C atomok, sokszögek) zárt gömb, tojás cső (egy és többrétegű) csavart alakzatok (spirál, tórusz, stb.) egyatomos vastagságú sík, grafén (0001) Amorf (atomok geometriai rend nélkül)

Részletesebben

Elektrokémiai fémleválasztás. Kristálytani alapok A kristályos állapot szerepe a fémleválásban

Elektrokémiai fémleválasztás. Kristálytani alapok A kristályos állapot szerepe a fémleválásban Elektrokémiai fémleválasztás Kristálytani alapok A kristályos állapot szerepe a fémleválásban Péter László Elektrokémiai fémleválasztás Kristálytani alapok - 1 Kristályok Kristály: olyan szilárd test,

Részletesebben

KRISTÁLYOK GEOMETRIAI LEÍRÁSA

KRISTÁLYOK GEOMETRIAI LEÍRÁSA KRISTÁLYOK GEOMETRIAI LEÍRÁSA Kristály Bázis Pontrács Ideális Kristály: hosszútávúan rendezett hibamentes, végtelen szilárd test Kristály Bázis: a kristály legkisebb, ismétlœdœ atomcsoportja Rácspont:

Részletesebben

A fémek egyensúlyi viselkedése. A fémek kristályos szerkezete

A fémek egyensúlyi viselkedése. A fémek kristályos szerkezete A fémek egyensúlyi viselkedése A fémek kristályos szerkezete Kristályos szerkezet A kristályos szerkezetben az atomok szabályos geometriai rendben helyezkednek el. Azt a legkisebb - több atomból álló -

Részletesebben

Szilárdságnövelés. Az előadás során megismerjük. Szilárdságnövelési eljárások

Szilárdságnövelés. Az előadás során megismerjük. Szilárdságnövelési eljárások Anyagszerkezettan és anyagvizsgálat 2015/16 Szilárdságnövelés Dr. Szabó Péter János szpj@eik.bme.hu Az előadás során megismerjük A szilárságnövelő eljárásokat; Az eljárások anyagszerkezeti alapjait; Technológiai

Részletesebben

Bevezetés s az anyagtudományba. nyba február 25. Interferencia. IV. előadás. Intenzitásmaximum (konstruktív interferencia): az útkülönbség nλ,

Bevezetés s az anyagtudományba. nyba február 25. Interferencia. IV. előadás. Intenzitásmaximum (konstruktív interferencia): az útkülönbség nλ, Bevezetés s az anyagtudományba nyba IV. előadás 2010. február 25. A rácsparamr csparaméterek mérésem Interferencia Intenzitásmaximum (konstruktív interferencia): az útkülönbség nλ, Intenzitásminimum (destruktív

Részletesebben

Anyagszerkezet és vizsgálat. 2. Előadás

Anyagszerkezet és vizsgálat. 2. Előadás SZÉCHENYI ISTVÁN EGYETEM Anyagtudományi és Technológiai Tanszék Anyagszerkezet és vizsgálat NGB_AJ021_1 2. Előadás 2012. 09. 17. Dr. Hargitai Hajnalka (Csizmazia Ferencné dr. előadásanyagai alapján) 1

Részletesebben

Kristályos szerkezetű anyagok. Kristálytan alapjai. Bravais- rácsok 1. Bravais- rácsok 2. Dr. Mészáros István Anyagtudomány tárgy előadásvázlat 2004.

Kristályos szerkezetű anyagok. Kristálytan alapjai. Bravais- rácsok 1. Bravais- rácsok 2. Dr. Mészáros István Anyagtudomány tárgy előadásvázlat 2004. Kristályos szerkezetű nygok BME, Anygtudomány és Technológi Tnszék Rácspontok, ideális rend, periodikus szerkezet Rendezettség z tomok között tuljdonságok Szimmetri, síklpok, hsdás, nizotrópi Dr. Mészáros

Részletesebben

Vázlatos tartalom. Szerkezet jellemzése és vizsgálata Szilárdtestek elektronszerkezete Rácsdinamika Transzportjelenségek Mágneses tulajdonságok

Vázlatos tartalom. Szerkezet jellemzése és vizsgálata Szilárdtestek elektronszerkezete Rácsdinamika Transzportjelenségek Mágneses tulajdonságok Szilárdtestfizika Kondenzált Anyagok Fizikája Vázlatos tartalom Szerkezet jellemzése és vizsgálata Szilárdtestek elektronszerkezete Rácsdinamika Transzportjelenségek Mágneses tulajdonságok 2 Szerkezet

Részletesebben

A fémek egyensúlyi viselkedése. A fémek kristályos szerkezete

A fémek egyensúlyi viselkedése. A fémek kristályos szerkezete A fémek egyensúlyi viselkedése A fémek kristályos szerkezete Kristályos szerkezet A kristályos szerkezetben az atomok szabályos geometriai rendben helyezkednek el. Azt a legkisebb - több atomból álló -

Részletesebben

ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK. Anyagismeret 2016/17. Szilárdságnövelés. Dr. Mészáros István Az előadás során megismerjük

ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK. Anyagismeret 2016/17. Szilárdságnövelés. Dr. Mészáros István Az előadás során megismerjük ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Anyagismeret 2016/17 Szilárdságnövelés Dr. Mészáros István meszaros@eik.bme.hu 1 Az előadás során megismerjük A szilárságnövelő eljárásokat; Az eljárások anyagszerkezeti

Részletesebben

Anyagszerkezet és vizsgálat. 2. Előadás

Anyagszerkezet és vizsgálat. 2. Előadás SZÉCHENYI ISTVÁN EGYETEM Anyagtudományi és Technológiai Tanszék Anyagszerkezet és vizsgálat NGB_AJ021_1 2. Előadás 2013. 09. 10. Dr. Hargitai Hajnalka (Csizmazia Ferencné dr. előadásanyagai alapján) 1

Részletesebben

Folyadékok. Fogorvosi anyagtan fizikai alapjai 2. Általános anyagszerkezeti ismeretek Folyadékok, szilárd anyagok, folyadékkristályok.

Folyadékok. Fogorvosi anyagtan fizikai alapjai 2. Általános anyagszerkezeti ismeretek Folyadékok, szilárd anyagok, folyadékkristályok. Folyadékok folyékony nincs saját alakja szilárd van saját alakja (deformálás után úgy marad, nem (deformálás után visszaalakul, mert ébrednek benne visszatérítő nyíróerők) visszatérítő nyíróerők léptek

Részletesebben

Bevezetés az anyagtudományba III. előadás

Bevezetés az anyagtudományba III. előadás Bevezetés az anyagtudományba III. előadás 2010. február 18. Kristályos és s nem-krist kristályos anyagok A kristályos anyag atomjainak elrendeződése sok atomnyi távolságig, a tér mindhárom irányában periodikusan

Részletesebben

Reaktortechnika. Anyagismeret

Reaktortechnika. Anyagismeret Reaktortechnika Anyagismeret Bevezetés Atomerımővek bonyolult mérnöki létesítmények a berendezések és azok anyagai igen nehéz, esetenként szélsıséges feltételek között (nagy nyomás és hımérséklet, erıs

Részletesebben

Diffúzió 2003 március 28

Diffúzió 2003 március 28 Diffúzió 3 március 8 Diffúzió: különféle anyagi részecskék (szilárd, folyékony, gáznemű) anyagon belüli helyváltozása. Szilárd anyagban való mozgás Öndiffúzió: a rácsot felépítő saját atomok energiaszint-különbség

Részletesebben

A szilárd testek szerkezete

A szilárd testek szerkezete F F Kérdések A szilárd testek szerkezete Reális kristályok, kristályhib lyhibák Milyen rend szerint épülnek fel a kristályok? Milyen hatással van a kristályszerkezet az anyag makroszkópikus tulajdonságaira?

Részletesebben

A szilárd testek szerkezete. Reális kristályok, kristályhibák

A szilárd testek szerkezete. Reális kristályok, kristályhibák A szilárd testek szerkezete Reális kristályok, kristályhibák Kérdések Milyen rend szerint épülnek fel a kristályok? Milyen hatással van a kristályszerkezet az anyag makroszkopikus tulajdonságaira? Melyek

Részletesebben

41. ábra A NaCl rács elemi cellája

41. ábra A NaCl rács elemi cellája 41. ábra A NaCl rács elemi cellája Mindkét rácsra jellemző, hogy egy tetszés szerint kiválasztott pozitív vagy negatív töltésű iont ellentétes töltésű ionok vesznek körül. Különbség a közvetlen szomszédok

Részletesebben

A szilárd testek szerkezete

A szilárd testek szerkezete A szilárd testek szerkezete Reális kristályok, kristályhib lyhibák Kérdések Milyen rend szerint épülnek fel a kristályok? Milyen hatással van a kristályszerkezet az anyag makroszkopikus tulajdonságaira?

Részletesebben

Elemi cellák. Kristály: atomok olyan rendeződése, amelyben a mintázat a tér három irányában periódikusan ismétlődik.

Elemi cellák. Kristály: atomok olyan rendeződése, amelyben a mintázat a tér három irányában periódikusan ismétlődik. Kristály: atomok olyan rendeződése, amelyben a mintázat a tér három irányában periódikusan ismétlődik. Elemi cellák amorf vs. mikrokristályos, kristályos anyagok rácspontok lineáris rács síkrács térács

Részletesebben

A szilárdságnövelés lehetőségei

A szilárdságnövelés lehetőségei BUDAPESTI MŰSZAKI EGYETEM Anyagtudomány és Technológia Tanszék Anyagtudomány(szig1) féléves házi feladat A szilárdságnövelés lehetőségei Thiele Ádám WTOSJ2 Budapest, 2011 T A R T A L O M 1. Az ideális,

Részletesebben

1. Sorolja fel az újrakristályosító hőkezelés néhány ipari alkalmazását! Dróthúzás, süllyesztékes kovácsolás.

1. Sorolja fel az újrakristályosító hőkezelés néhány ipari alkalmazását! Dróthúzás, süllyesztékes kovácsolás. 1. Sorolja fel az újrakristályosító hőkezelés néhány ipari alkalmazását! Dróthúzás, süllyesztékes kovácsolás. 2. Milyen hatással van az újrakristályosítás az alakított fémek mechanikai tulajdonságaira?

Részletesebben

Az alacsony rétegződési hibaenergia hatása az ultrafinom szemcseszerkezet kialakulására és stabilitására

Az alacsony rétegződési hibaenergia hatása az ultrafinom szemcseszerkezet kialakulására és stabilitására Az alacsony rétegződési hibaenergia hatása az ultrafinom szemcseszerkezet kialakulására és stabilitására Z. Hegedűs, J. Gubicza, M. Kawasaki, N.Q. Chinh, Zs. Fogarassy and T.G. Langdon Eötvös Loránd Tudományegyetem

Részletesebben

Szilárdság (folyáshatár) növelési eljárások

Szilárdság (folyáshatár) növelési eljárások Képlékeny alakítás Szilárdság (folyáshatár) növelési eljárások Szemcseméret csökkentés Hőkezelés Ötvözés allotróp átalakulással rendelkező ötvözetek kiválásos nemesítés diszperziós keményítés interstíciós

Részletesebben

Diffúzió. Diffúzió. Diffúzió. Különféle anyagi részecskék anyagon belüli helyváltoztatása Az anyag lehet gáznemű, folyékony vagy szilárd

Diffúzió. Diffúzió. Diffúzió. Különféle anyagi részecskék anyagon belüli helyváltoztatása Az anyag lehet gáznemű, folyékony vagy szilárd Anyagszerkezettan és anyagvizsgálat 5/6 Diffúzió Dr. Szabó Péter János szpj@eik.bme.hu Diffúzió Különféle anyagi részecskék anyagon belüli helyváltoztatása Az anyag lehet gáznemű, folyékony vagy szilárd

Részletesebben

Diffúzió. Diffúzió sebessége: gáz > folyadék > szilárd (kötőerő)

Diffúzió. Diffúzió sebessége: gáz > folyadék > szilárd (kötőerő) Diffúzió Diffúzió - traszportfolyamat (fonon, elektron, atom, ion, hőmennyiség...) Elektromos vezetés (Ohm) töltés áram elektr. potenciál grad. Hővezetés (Fourier) energia áram hőmérséklet különbség Kémiai

Részletesebben

Anyagtudomány: hagyományos szerkezeti anyagok és polimerek

Anyagtudomány: hagyományos szerkezeti anyagok és polimerek Anyagtudomány: hagyományos szerkezeti anyagok és polimerek Fémek szerkezete és tulajdonságai Fizikai Kémia és Anyagtudományi Tanszék BME Műanyag- és Gumiipari Laboratórium H ép. I. emelet Vázlat Bevezetés

Részletesebben

Fogorvosi anyagtan fizikai alapjai 2.

Fogorvosi anyagtan fizikai alapjai 2. Fogorvosi anyagtan fizikai alapjai 2. Általános anyagszerkezeti ismeretek Folyadékok, szilárd anyagok, folyadékkristályok Kiemelt témák: Viszkozitás Víz és nyál Kristályok - apatit Polimorfizmus Kristályhibák

Részletesebben

Folyadékok. Fogorvosi anyagtan fizikai alapjai 2. Általános anyagszerkezeti ismeretek Folyadékok, szilárd anyagok, folyadékkristályok

Folyadékok. Fogorvosi anyagtan fizikai alapjai 2. Általános anyagszerkezeti ismeretek Folyadékok, szilárd anyagok, folyadékkristályok Folyadékok víz Fogorvosi anyagtan fizikai alapjai 2. Általános anyagszerkezeti ismeretek Folyadékok, szilárd anyagok, folyadékkristályok 1 saját térfogat nincs saját alak/folyékony nincsenek belső nyíróerők

Részletesebben

Készítette: Sándor Gyula Kaposvár 2006

Készítette: Sándor Gyula Kaposvár 2006 Készítette: Sándor Gyula Kaposvár 2006 Tartalom Atom Molekula Szilárd testek Elemi cella Rácshibák Színfémek Fém ötvözetek Vas szén ötvözetek Izotermikus átalakulás Az atom a kémiai elemek legkisebb része,

Részletesebben

Fogorvosi anyagtan fizikai alapjai 5. Általános anyagszerkezeti ismeretek Fémek, ötvözetek

Fogorvosi anyagtan fizikai alapjai 5. Általános anyagszerkezeti ismeretek Fémek, ötvözetek Fémek törékeny/képlékeny nemesémek magas/alacsony o.p. Fogorvosi anyagtan izikai alapjai 5. Általános anyagszerkezeti ismeretek Fémek, ötvözetek ρ < 5 g cm 3 könnyűémek 5 g cm3 < ρ nehézémek 2 Fémek tulajdonságai

Részletesebben

Anyagismeret 2016/17. Diffúzió. Dr. Mészáros István Diffúzió

Anyagismeret 2016/17. Diffúzió. Dr. Mészáros István Diffúzió Anyagismeret 6/7 Diffúzió Dr. Mészáros István meszaros@eik.bme.hu Diffúzió Különféle anyagi részecskék anyagon belüli helyváltoztatása Az anyag lehet gáznemű, folyékony vagy szilárd Diffúzió Diffúzió -

Részletesebben

Kondenzált anyagok fizikája

Kondenzált anyagok fizikája Kondenzált anyagok fizikája Rácsszerkezetek Groma István ELTE September 13, 2018 Groma István, ELTE Kondenzált anyagok fizikája, Rácsszerkezetek 1/22 Periódikus rendszerek Elemi rácsvektorok a 1, a 2,

Részletesebben

ANYAGISMERET. előadó: Dr. Bagyinszki Gyula főiskolai tanár

ANYAGISMERET. előadó: Dr. Bagyinszki Gyula főiskolai tanár Budapesti Műszaki Főiskola Bánki Donát Gépész és Biztonságtechnikai Mérnöki Kar Anyagtudományi és Gyártástechnológiai Intézet Anyag- és AlakításTechnológiai Szakcsoport előadó: Dr. Bagyinszki Gyula főiskolai

Részletesebben

SZAKÁLL SÁNDOR, ÁsVÁNY- És kőzettan ALAPJAI

SZAKÁLL SÁNDOR, ÁsVÁNY- És kőzettan ALAPJAI SZAKÁLL SÁNDOR, ÁsVÁNY- És kőzettan ALAPJAI 6 KRISTÁLYTAN VI. A KRIsTÁLYOs ANYAG belső RENDEZETTsÉGE 1. A KRIsTÁLYOs ÁLLAPOT A szilárd ANYAG jellemzője Az ásványok néhány kivételtől eltekintve kristályos

Részletesebben

Fázisátalakulás Fázisátalakulások diffúziós (egyedi atomi mozgás) martenzites (kollektív atomi mozgás, diffúzió nélkül)

Fázisátalakulás Fázisátalakulások diffúziós (egyedi atomi mozgás) martenzites (kollektív atomi mozgás, diffúzió nélkül) ázisátalakulások, P, C változása új (egyensúlyi) állapot Új fázis(ok): stabil, metastabil ázisátalakulás: folyamat, amelynek során a régi fázis(ok)ból új, más szerkezetű (rács, szövet) vagy halmazállapotú

Részletesebben

Fogorvosi anyagtan fizikai alapjai 2. Általános anyagszerkezeti ismeretek Molekulák, folyadékok, szilárd anyagok, folyadékkristályok

Fogorvosi anyagtan fizikai alapjai 2. Általános anyagszerkezeti ismeretek Molekulák, folyadékok, szilárd anyagok, folyadékkristályok Molekulák energiaállapotai E molekula E elektron E (A tankönyvben nem található téma!) vibráció E rotáció pl. vibráció 1 ev 0,1 ev 0,01 ev Fogorvosi anyagtan fizikai alapjai 2. Általános anyagszerkezeti

Részletesebben

Folyadékok. Fogorvosi anyagtan fizikai alapjai 2. Általános anyagszerkezeti ismeretek Folyadékok, szilárd anyagok, folyadékkristályok.

Folyadékok. Fogorvosi anyagtan fizikai alapjai 2. Általános anyagszerkezeti ismeretek Folyadékok, szilárd anyagok, folyadékkristályok. Folyadékok folyékony szilárd Fogorvosi anyagtan fizikai alapjai 2. Általános anyagszerkezeti ismeretek Folyadékok, szilárd anyagok, folyadékkristályok Kiemelt témák: Viszkozitás Apatit Kristályhibák és

Részletesebben

Fémtechnológiák Fémek képlékeny alakítása 1. Mechanikai alapfogalmak, anyagszerkezeti változások

Fémtechnológiák Fémek képlékeny alakítása 1. Mechanikai alapfogalmak, anyagszerkezeti változások Miskolci Egyetem Műszaki Anyagtudományi Kar Anyagtudományi Intézet Fémtechnológiák Fémek képlékeny alakítása 1. Mechanikai alapfogalmak, anyagszerkezeti változások Dr.Krállics György krallics@eik.bme.hu

Részletesebben

Kristálytan (Ideális rács)

Kristálytan (Ideális rács) Anyagismeet 06/7 Kistálytan (Ideális ács) D. Mészáos István meszaos@eik.bme.hu Atomos endezettség, halmazállapotok Tömegvonzás, elektomos kölcsönhatás kötési enegia (Plazma) Gáz (- kj/mol) Folyadék Szilád

Részletesebben

2013.11.24. Villamosmérnök MSc, Anyagtudomány. CaF 2 (fluorit rács) kicsit torzul: pl H 2 O (két nemkötő pár, 105 ), NH 3 (egy nemkötő pár, 107 ).

2013.11.24. Villamosmérnök MSc, Anyagtudomány. CaF 2 (fluorit rács) kicsit torzul: pl H 2 O (két nemkötő pár, 105 ), NH 3 (egy nemkötő pár, 107 ). Ionos kötés ionrács Anyagszerkezet Tulajdonságok: Erős, elsőrendű, magas olvadáspont Részben irányított kötés, rideg anyagok Koordinációt, térkitöltést a kation/anion méretarány és az ionok töltésaránya

Részletesebben

Kondenzált anyagok fizikája 1. zárthelyi dolgozat

Kondenzált anyagok fizikája 1. zárthelyi dolgozat Név: Neptun-kód: Kondenzált anyagok fizikája 1. zárthelyi dolgozat 2015. november 5. 16 00 18 00 Fontosabb tudnivalók Ne felejtse el beírni a nevét és a Neptun-kódját a fenti üres mezőkbe. Minden feladat

Részletesebben

Kvalitatív fázisanalízis

Kvalitatív fázisanalízis MISKOLCI EGYETEM ANYAG ÉS KOHÓMÉRNÖKI KAR FÉMTANI TANSZÉK GYAKORLATI ÚTMUTATÓ PHARE HU 9705000006 ÖSSZEÁLLÍTOTTA: NAGY ERZSÉBET LEKTORÁLTA: DR. MERTINGER VALÉRIA Kvalitatív fázisanalízis. A gyakorlat célja

Részletesebben

ANYAGSZERKEZETTAN II.

ANYAGSZERKEZETTAN II. ANYAGSZERKEZETTAN II. ANYAGMÉRNÖK BSc KÉPZÉS (levelező munkarendben) TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ MISKOLCI EGYETEM MŰSZAKI ANYAGTUDOMÁNYI KAR FÉMTANI, KÉPLÉKENYALAKÍTÁSI ÉS NANOTECHNOLÓGIAI INTÉZET

Részletesebben

Anyagtudomány: hagyományos szerkezeti anyagok és polimerek

Anyagtudomány: hagyományos szerkezeti anyagok és polimerek Anyagtudomány: hagyományos szerkezeti anyagok és polimerek Alapfogalmak Fizikai Kémia és Anyagtudományi Tanszék BME Műanyag- és Gumiipari Laboratórium H ép. I. emelet Vázlat Kötések Ionos, kovalens és

Részletesebben

Fémtan I I II. Előadó: Dr Dr. Gácsi Gácsi Zoltán

Fémtan I I II. Előadó: Dr Dr. Gácsi Gácsi Zoltán Fémtan II. Előadó: Dr. Gácsi Zoltán Tantárgy tematikája A mechanikai igénybevétel és az alakváltozás összefüggései. A fémek alakváltozásának mechanizmusa. A rácsszerkezet hibáinak jelentősége a mechanikai

Részletesebben

Vezetési jelenségek, vezetőanyagok

Vezetési jelenségek, vezetőanyagok Anyagszerkezettan és anyagvizsgálat 2015/16 Vezetési jelenségek, vezetőanyagok Dr. Szabó Péter János szpj@eik.bme.hu Elektromos vezetési folyamatban töltést továbbító (elmozdulni képes) részecskék: Vezetők

Részletesebben

ANYAGSZERKEZETTAN II.

ANYAGSZERKEZETTAN II. ANYAGSZERKEZETTAN II. ANYAGMÉRNÖK BSc KÉPZÉS (nappali munkarendben) TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ MISKOLCI EGYETEM MŰSZAKI ANYAGTUDOMÁNYI KAR FÉMTANI, KÉPLÉKENYALAKÍTÁSI ÉS NANOTECHNOLÓGIAI INTÉZET Miskolc,

Részletesebben

r0 = 1,53 anizotrópia a heng.irányban

r0 = 1,53 anizotrópia a heng.irányban 2. A képlékenyalakítás anyagszerkezeti vonatkozásai Olvassa el a bekezdést! Ahhoz, hogy alapvetően megértsük a fémek különböző alakításának eljárásait és annak hatásait, nélkülözhetetlen az anyag viselkedésének

Részletesebben

Kúszás, szuperképlékenység

Kúszás, szuperképlékenység Anyagszerkezettan és anyagvizsgálat 2015/16 Kúszás, szuperképlékenység Dr. Krállics György krallics@eik.bme.hu Az előadás során megismerjük: Az időtől függő (kúszás) és időtől független alakváltozási mechanizmusokat;

Részletesebben

Fizikai kémia Diffrakciós módszerek. Bevezetés. Történeti áttekintés

Fizikai kémia Diffrakciós módszerek. Bevezetés. Történeti áttekintés 06.08.. Fizikai kémia. 6. Diffrakciós módszerek Dr. Berkesi Ottó SZTE Fizikai Kémiai és Anyagtudományi Tanszéke 05 Bevezetés A kémiai szerkezet vizsgálatához használatos módszerek közül eddig a különöző

Részletesebben

Kúszás, szuperképlékenység

Kúszás, szuperképlékenység Alakváltozás Anyagszerkezettan és anyagvizsgálat 205/6 Kúszás, szuperképlékenység Dr. Krállics György krallics@eik.bme.hu Az előadás során megismerjük: Az időtől függő (kúszás) és időtől független alakváltozási

Részletesebben

Vezetési jelenségek, vezetőanyagok. Elektromos vezetési folyamatban töltést továbbító (elmozdulni képes) részecskék:

Vezetési jelenségek, vezetőanyagok. Elektromos vezetési folyamatban töltést továbbító (elmozdulni képes) részecskék: nyagtudomány 2014/15 Vezetési jelenségek, vezetőanyagok Dr. Szabó Péter János szpj@eik.bme.hu Elektromos vezetési folyamatban töltést továbbító (elmozdulni képes) részecskék: Vezetők fémek ötvözetek elektrolitok

Részletesebben

MTA doktori értekezés tézisei

MTA doktori értekezés tézisei INTENZÍV ALAKÍTÁSI ÉS HŐKEZELÉSI FOLYAMATOK MIKROSZERKEZETRE GYAKOROLT HATÁSÁNAK ÉRTELMEZÉSE VISSZASZÓRTELEKTRON-DIFFRAKCIÓVAL MTA doktori értekezés tézisei Szabó Péter János Budapesti Műszaki és Gazdaságtudományi

Részletesebben

Bevezetés s az anyagtudományba. nyba. Geretovszky Zsolt május 13. XIV. előadás. Adja meg a következő ionok elektronkonfigurációját! N e P.

Bevezetés s az anyagtudományba. nyba. Geretovszky Zsolt május 13. XIV. előadás. Adja meg a következő ionok elektronkonfigurációját! N e P. Bevezetés s az anyagtudományba nyba XIV. előadás Geretovszky Zsolt. május. Adja meg a következő ionok elektronkonfigurációját! = N 5 = 5 5= = N+ = 5+ = = N 4 = 5 4= 46 = N+ = 4+ = 6 = N+ = 5+ = 54 = N

Részletesebben

VIII. előadás március 25.

VIII. előadás március 25. Bevezetés s az anyagtudományba nyba VIII. előadás 2010. március 25. A diszlokáci ciók k mozgása 1/21 Diszlokációk és képlékeny deformáció Köbös és hexagonális fémek képlékeny deformáció képlékeny nyírás

Részletesebben

Villamosmérnök MSc, Anyagtudomány

Villamosmérnök MSc, Anyagtudomány Anyagszerkezet Villamosmérnök MSc, Anyagtudomány Vázlat Kötéstípusok, rácstípusok (emlékeztető) Molekulaszerkezet, koordináció Kristályszerkezet leírása Elemi cellák Kristálysíkok, Miller-indexindex Kristályhibák

Részletesebben

GEMTT031-B Anyagtudomány és anyagvizsgálat

GEMTT031-B Anyagtudomány és anyagvizsgálat GEMTT031-B Anyagtudomány és anyagvizsgálat Az anyagok jelentősége és értéke: Termék - funkció - tulajdonság - technológia kapcsolatrendszere. Az anyagok felhasználói tulajdonságai, az anyagvizsgálat alapelvei

Részletesebben

Anyagszerkezet és vizsgálat Fémtan, anyagvizsgálat

Anyagszerkezet és vizsgálat Fémtan, anyagvizsgálat SZÉCHENYI ISTVÁN EGYETEM Anyagtudományi és Technológiai Tanszék Anyagszerkezet és vizsgálat Fémtan, anyagvizsgálat Dr. Hargitai Hajnalka hargitai@sze.hu www.sze.hu/~hargitai B 403. (L316) (Csizmazia Ferencné

Részletesebben

Fémek és ötvözetek termikus viselkedése

Fémek és ötvözetek termikus viselkedése Anyagtudomány és Technológia Tanszék Fémek és ötvözetek termikus viselkedése Dr. Szabó Péter János szpj@eik.bme.hu Anyagszerkezettan és anyagvizsgálat BMEGEMTBGA1 2018/2019/2 Az előadás során megismerjük

Részletesebben

Kristálytani alapok. Anyagtudomány gyakorlat. Ajánlott irodalom: Tisza Miklós: Metallográfia

Kristálytani alapok. Anyagtudomány gyakorlat. Ajánlott irodalom: Tisza Miklós: Metallográfia Kristálytni lpok Anygtudomány gykorlt Ajánlott irodlom: Tisz Miklós: Metllográfi Az nygtuljdonságokt meghtározó tényezők: z nygot felépítő tomok fjtáj (kémi) z tomok közötti kötés jellege és erőssége elsődleges

Részletesebben

GEMTT001-B ANYAGTUDOMÁNY ALAPJAI

GEMTT001-B ANYAGTUDOMÁNY ALAPJAI GEMTT001-B ANYAGTUDOMÁNY ALAPJAI c. tantárgy követelményei a 2018/19. tanév I. félévében Gépészmérnöki és Informatikai Kar, Gépészmérnöki Szak, BSc képzés Tantárgy órakimérete: 2 ea + 2 gy Félév elismerésének,

Részletesebben

Fogászati anyagok fajtái. Fogorvosi anyagtan fizikai alapjai 5. Általános anyagszerkezeti ismeretek Anyagcsaládok: fémek, kerámiák.

Fogászati anyagok fajtái. Fogorvosi anyagtan fizikai alapjai 5. Általános anyagszerkezeti ismeretek Anyagcsaládok: fémek, kerámiák. Fogászati anyagok fajtái Fémes kötés FÉMEK KERÁMIÁK Fémes és nemfémes elemek vegyületei. Fogorvosi anyagtan fizikai alapjai 5. Általános anyagszerkezeti ismeretek Anyagcsaládok: fémek, kerámiák Kiemelt

Részletesebben

FOK Fogorvosi anyagtan fizikai alapjai tárgy kolokviumi kérdései 2012/13-es tanév I. félév

FOK Fogorvosi anyagtan fizikai alapjai tárgy kolokviumi kérdései 2012/13-es tanév I. félév FOK Fogorvosi anyagtan fizikai alapjai tárgy kolokviumi kérdései 2012/13-es tanév I. félév A kollokviumon egy-egy tételt kell húzni az 1-10. és a 11-20. kérdések közül. 1. Atomi kölcsönhatások, kötéstípusok.

Részletesebben

Kérdések és feladatok a Bevezetés az anyagtudományba kurzus anyagához

Kérdések és feladatok a Bevezetés az anyagtudományba kurzus anyagához Kérdések és feladatok a Bevezetés az anyagtudományba kurzus anyagához Atomszerkezet és kémiai kötések Alapvető fogalmak, elektronok az atomokban 1. Mi a különbség az atomsúly és az atomtömeg között? 2.

Részletesebben

Anyagszerkezet és vizsgálat

Anyagszerkezet és vizsgálat SZÉCHENYI ISTVÁN EGYETEM Anyagtudományi és Technológiai Tanszék Anyagszerkezet és vizsgálat NGB_AJ021_1 Dr. Hargitai Hajnalka hargitai@sze.hu www.sze.hu/~hargitai B 403. (L316) (Csizmazia Ferencné dr.

Részletesebben

A töréssel szembeni ellenállás vizsgálata

A töréssel szembeni ellenállás vizsgálata A töréssel szembeni ellenállás vizsgálata 1 Az anyag viselkedése terhelés hatására Az anyagok lehetnek: szívósak, képlékenyek és ridegek. 2 Szívós vagy képlékeny anyag Az anyag törését a csúsztatófeszültségek

Részletesebben

Különleges anyagok. Fémek tulajdonságait meghatározó tényezők. Az előadás során szó lesz

Különleges anyagok. Fémek tulajdonságait meghatározó tényezők. Az előadás során szó lesz Anyagtudomány 2014/15 Különleges anyagok Dr. Szabó Péter János szpj@eik.bme.hu Az előadás során szó lesz a szemcsehatárok szerepéről a polikristályos anyagok károsodásában az alakemlékező ötvözetekről

Részletesebben

Szemcsehatárok geometriai jellemzése a TEM-ben. Lábár János

Szemcsehatárok geometriai jellemzése a TEM-ben. Lábár János Szemcsehatárok geometriai jellemzése a TEM-ben Lábár János Szemcsehatárok geometriai jellemzése Rácsok relatív orientációja Coincidence Site Lattice (CSL) O-lattice Határ közelítése síkkal Határsík orientációja

Részletesebben

Anyagtudomány 2018/19. Különleges anyagok. Dr. Szabó Péter János

Anyagtudomány 2018/19. Különleges anyagok. Dr. Szabó Péter János Anyagtudomány 2018/19 Különleges anyagok Dr. Szabó Péter János szpj@eik.bme.hu Az előadás során szó lesz a szemcsehatárok szerepéről a polikristályos anyagok károsodásában a piezoelektromos anyagokról

Részletesebben

Fémtan Dr. Gácsi, Zoltán Dr. Mertinger, Valéria

Fémtan Dr. Gácsi, Zoltán Dr. Mertinger, Valéria Fémtan Dr. Gácsi, Zoltán Dr. Mertinger, Valéria Fémtan Dr. Gácsi, Zoltán Dr. Mertinger, Valéria Készült a TÁMOP-4.2.5.B-11/1-2011-0001 számú projekt keretében, a korábban nyomtatásban is megjelent Fémtan

Részletesebben

Síkhibák karakterizációja röntgen vonalprofil analízis alapján köbös és hexagonális kristályokban. Balogh Levente

Síkhibák karakterizációja röntgen vonalprofil analízis alapján köbös és hexagonális kristályokban. Balogh Levente Síkhibák karakterizációja röntgen vonalprofil analízis alapján köbös és hexagonális kristályokban A doktori értekezés tézisei Balogh Levente Témavezető: Dr. Ungár Tamás egyetemi tanár ELTE TTK Fizika Doktori

Részletesebben

AKIK KIDERÍTETTÉK HOGYAN TÖRTÉNIK A FÉMEK KÉPLÉKENY ALAKVÁLTOZÁSA a képlékeny alakváltozás diszlokációs mechanizmusa

AKIK KIDERÍTETTÉK HOGYAN TÖRTÉNIK A FÉMEK KÉPLÉKENY ALAKVÁLTOZÁSA a képlékeny alakváltozás diszlokációs mechanizmusa AKIK KIDERÍTETTÉK HOGYAN TÖRTÉNIK A FÉMEK KÉPLÉKENY ALAKVÁLTOZÁSA a képlékeny alakváltozás diszlokációs mechanizmusa Márki-Zay János Hódmezővásárhely A képlékeny alakváltozás megértésére irányuló vizsgálatok

Részletesebben

Az anyagok atomos szerkezete, rendezettsége, kötései és a reális kristályok

Az anyagok atomos szerkezete, rendezettsége, kötései és a reális kristályok Az anyagok atomos szerkezete, rendezettsége, kötései és a reális kristályok Az anyagok atomos szerkezete Az anyagok atomokból épülnek fel, ezek az atomok pedig rendkívül kicsi részecskék. Az atom a legkisebb,

Részletesebben

MTA doktori értekezés

MTA doktori értekezés INTENZÍV ALAKÍTÁSI ÉS HŐKEZELÉSI FOLYAMATOK MIKROSZERKEZETRE GYAKOROLT HATÁSÁNAK ÉRTELMEZÉSE VISSZASZÓRTELEKTRON-DIFFRAKCIÓVAL MTA doktori értekezés Szabó Péter János Budapesti Műszaki és Gazdaságtudományi

Részletesebben

OH ionok LiNbO 3 kristályban (HPC felhasználás) 1/16

OH ionok LiNbO 3 kristályban (HPC felhasználás) 1/16 OH ionok LiNbO 3 kristályban (HPC felhasználás) Lengyel Krisztián MTA SZFKI Kristályfizikai osztály 2011. november 14. OH ionok LiNbO 3 kristályban (HPC felhasználás) 1/16 Tartalom A LiNbO 3 kristály és

Részletesebben

Nanoszemcsés anyagok mikroszerkezete és vizsgálata

Nanoszemcsés anyagok mikroszerkezete és vizsgálata Nanoszemcsés anyagok mikroszerkezete és vizsgálata Jenei Péter Eötvös Loránd Tudományegyetem Anyagfizikai Tanszék Budapest 2014 A felhasznált anyagok minősége és mennyisége meghatározza meg az adott kor

Részletesebben

Zárthelyi dolgozat I. /A.

Zárthelyi dolgozat I. /A. Zárthelyi dolgozat I. /A. 1. Az FCC rács és reciprokrácsa (és tudjuk, hogy: V W.S. * V B.z. /() 3 = 1 / mindig!/) a 1 = ½ a (0,1,1) ; a = ½ a (1,0,1) ; a 3 = ½ a (1,1,0) b 1 = (/a) (-1,1,1); b = (/a) (1,-1,1);

Részletesebben

Vezetési jelenségek, vezetőanyagok

Vezetési jelenségek, vezetőanyagok Anyagtudomány 2018/19 Vezetési jelenségek, vezetőanyagok Dr. Szabó Péter János szpj@eik.bme.hu Elektromos vezetési folyamatban töltést továbbító (elmozdulni képes) részecskék: Vezetők fémek szabad elektron

Részletesebben

Síkhibák karakterizációja röntgen vonalprofil analízis alapján köbös és hexagonális kristályokban. Balogh Levente

Síkhibák karakterizációja röntgen vonalprofil analízis alapján köbös és hexagonális kristályokban. Balogh Levente Síkhibák karakterizációja röntgen vonalprofil analízis alapján köbös és hexagonális kristályokban Balogh Levente Témavezető: Dr. Ungár Tamás egyetemi tanár ELTE TTK Fizika Doktori Iskola Iskolavezető:

Részletesebben

Fogorvosi anyagtan fizikai alapjai 8. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17

Fogorvosi anyagtan fizikai alapjai 8. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17 rugalmas B mn 1. A rá ható erő következtében megváltozott alakját a hatás megszűntével visszanyerő. Vmihez hozzáütődve róla visszapattanó. merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát,

Részletesebben

Fogorvosi anyagtan fizikai alapjai 7.

Fogorvosi anyagtan fizikai alapjai 7. Fogorvosi anyagtan fizikai alapjai 7. Mechanikai tulajdonságok 2. Kiemelt témák: Szilárdság, rugalmasság, képlékenység és szívósság összefüggései A képlékeny alakváltozás mechanizmusa kristályokban és

Részletesebben

Fogorvosi anyagtan fizikai alapjai 7. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17

Fogorvosi anyagtan fizikai alapjai 7. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17 rugalmas B mn 1. A rá ható erő következtében megváltozott alakját a hatás megszűntével visszanyerő. Vmihez hozzáütődve róla visszapattanó. merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát,

Részletesebben

A töréssel szembeni ellenállás vizsgálata

A töréssel szembeni ellenállás vizsgálata A töréssel szembeni ellenállás vizsgálata 1 Az anyag viselkedése terhelés hatására Az anyagok lehetnek: szívósak, képlékenyek és ridegek. 2 Szívós vagy képlékeny anyag Az anyag törését a csúsztatófeszültségek

Részletesebben

Fogorvosi anyagtan fizikai alapjai 7. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17

Fogorvosi anyagtan fizikai alapjai 7. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17 rugalmas B mn 1. A rá ható erő következtében megváltozott alakját a hatás megszűntével visszanyerő. Vmihez hozzáütődve róla visszapattanó. merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát,

Részletesebben

tervezési szempontok (igénybevétel, feszültségeloszlás,

tervezési szempontok (igénybevétel, feszültségeloszlás, Elhasználódási és korróziós folyamatok Bagi István BME MTAT Biofunkcionalitás Az élő emberi szervezettel való kölcsönhatás biokompatibilitás (gyulladás, csontfelszívódás, metallózis) aktív biológiai környezet

Részletesebben

Kerámia, üveg és fém-kerámia implantátumok

Kerámia, üveg és fém-kerámia implantátumok Kerámia, üveg és fém-kerámia implantátumok Bagi István BME MTAT Bevezetés Kerámiák csoportosítása teljesen tömör bioinert porózus bioinert teljesen tömör bioaktív oldódó Definíciók Bioinert a szomszédos

Részletesebben

Dajkó Ferenc Abszorpciós tényező: Acél: Akceptorok: Alkotó: Állapotábra: Allotróp átalakulás: Amorf: Alakváltozás: Alsó kritikus térerősség:

Dajkó Ferenc Abszorpciós tényező: Acél: Akceptorok: Alkotó: Állapotábra: Allotróp átalakulás: Amorf: Alakváltozás: Alsó kritikus térerősség: Abszorpciós tényező: Anyagi jellemző, mely megadja a sugárnyaláb intenzitásának csökkenését a behatolási mélység függvényében. Acél: Vasötvözet, maximálisan 2.1% széntartalommal. Rendszerint más alkotókat

Részletesebben

Kristályszerkezetek és vizsgálatuk

Kristályszerkezetek és vizsgálatuk Kristályszerkezetek és vizsgálatuk Az anyagk tulajdnságait atmjaik fajtája, kémiai kötésük jellege és kristályszerkezete együttesen határzza meg. A fentiekre a szén egy tipikus példa. A tiszta szén gyémánt

Részletesebben

Az atomok elrendezodése a) f.k.k., b) t.k.k. és c) hex szerkezetekben

Az atomok elrendezodése a) f.k.k., b) t.k.k. és c) hex szerkezetekben FÉMEK ÉS ÖTVÖZETEK (Konczos Géza, MTA SZFKI) BEVEZETO A fémek egy vagy több fémes elembol állnak, de tartalmazhatnak nem-fémes elemeket (pl. C, N, O, H, P, stb.) is. A fémek általában kristályos szerkezetuek,

Részletesebben
