2 2/3 Légbevezetők Páraszabályozott szellőzés komfort és energiamegtakarítás Penészmentes otthon és a gázkészülékek biztonságos légutánpótlása Az új építésű, valamint korszerűen felújított épületeinket már megerősített hővédelem és az igen jó tömítettségű nyílászárók jellemzik. Ezzel az energiatakarékosság jegyében ugyan a fő hőtechnikai problémákat megoldottuk, de az épület «becsomagolásával» új gondok jelentkeztek. Ahol nincs, vagy nem megfelelő a szellőzés, a friss levegő sem tud bejutni, ezáltal egészen új problémák keletkeznek: romlik a helyiségek levegő minősége, csökken a komfortérzet és az életvitellel együttjáró párafeldúsulás következtében, a hidegebb felületeken páralecsapódások keletkeznek. Fűtési szezonban az ablaknyitásos szellőztetéssel (még a néhány perces átszellőztetés esetén is) szabályozatlanul nagy mennyiségű hideg levegőt engedünk be az épületbe amellyel jelentősen növeljük fűtési költségeinket. Optimális páratartalom, és fűtési energia megtakarítás A megoldás: Intelligens légbevezetőket építünk a lakóhelyiségek homlokzati nyílászáróiba, vagy külső falaiba, hogy ezeken keresztül friss levegőt juttassunk be a legkevésbé szennyezett helyiségekbe (komfortterekbe), és a nyílt égésterű gázkészülék légutánpótlása érdekében a gázkészülékek helyiségeibe. Ezzel összhangban az elhasznált levegőt a kiszolgáló, vizes helyiségekből (fürdő, WC helyiség, stb...) kell az épület adottságaihoz alkalmazkodva eltávolítanunk. (Bővebb információt találhat az Aereco páraszabályozott rendszerről Főkatalógusunkban, illetve honlapunkon: Mi szabályozza a légcserét? A (higro)páraszabályozású légbevezetők érzékelője és működtetője, azt az ismert fizikai jelenséget használja ki, hogy egyes anyagok megnyúlnak a páratartalom emelkedésekor és összehúzodnak, ha a levegő szárazabbá válik. légbevezető páraérzékelő pántkötege Ezen az elven működik a légbevezetők V8 érzékelőjének 8 rétegű poliamid pántkötege, amely a légbevezetőben lévő zsalut mozgatja, ezzel befolyásolva a szellőzőlevegő mennyiségét a mindenkori belső relatív páratartalom függvényében. Ezáltal a légbevezetők automatikusan, a helyiségben lévők mindenkori igényeihez igazítják a szellőzési levegőmennyiséget, így nem okoznak fölösleges hőveszteséget. nappal Élvezze a csendet A standard EMM, EMF, EFR típusú légbevezetők mellett kifejezetten a zajos, nagyvárosi környezetre tervezett klasszikus formájú EHA és EFA, illetve a modern vonalvezetésű EAR és EAF akusztikus légbevezetőkkel és akusztikus kiegészítőkkel a korszerű nyílászárók zajcsillapítása sem romlik le. Nyílt égésterű gázkészülékek légutánpótlása Épületeink korszerű becsomagolásának következtében a lakásokban elhelyezett nyílt égésterű gázkészülékek légellátása és égéstermék elvezetése bizonytalanná válik, amely balesetveszélyt jelent. A nem lezárható és növelt minimum hozamú légbevezető elem(ek) szakszerű kiválasztásával és elhelyezésével (ami gáztervezői feladat) a nyílt égésterű gázkészülékek égési és szellőző levegőjének utánpótlása biztosítható. Ezáltal a berendezések biztonságosan üzemeltethetőek. éjjel

3 Választható típusok EMM, EMF, EFR, EHA, EFA, EAR, EAF nyílászáróba EHT, EFT falátvezetésbe Légbevezetők a belső levegőminőség javításáért A higroszabályozású légbevezetők beépítésével (hatékony, szabályozott levegő elvezetés mellett) megelőzhető, ill. megszüntethető a páralecsapódás és penészesedés! A légbevezetők előnyei: Higroszabályozás: a belső relatív páratartalomtól függően nyitják zsaluikat Hangcsillapított változatok, a külső forrásból származó zajok csillapítására A légbevezetők páraérzékeny pántkötegére a gyártó 3 év garanciát vállal A nem lezárható kivitelek gondoskodnak a gázkészülékek légellátásáról Automatikusan és folyamatosan szabályozzák a légcserét Megelőzik a páralecsapódást és penészesedést Építéskor vagy akár utólag is felszerelhetők Biztosítják a megfelelő levegő minőséget Minimalizálják a szellőzési hőveszteséget Segédenergiát nem igényelnek ÉMI minősítéssel rendelkeznek Egyszerűen karbantarthatók Esztétikus megjelenésűek Kiváló Építési Termék díjjal elismert termékcsoport Néhány ajánlott lehetőség a standart légbevezetők alkalmazására (nem teljes lista). A nyílt égésterű gázkészülékek légutánpótlását biztosító speciális, növelt minimum léghozamú légbevezetők kiválasztásával kapcsolatos információkért lapozzon a 67. oldalra. EMM 716 (vagy színes változatai) EMM 75 (vagy színes változatai) Standard típus, széleskörűen alkalmazható változat Higroszabályozású légbevezető lezárható Higroszabályozású légbevezető NEM lezárható Nyílászáróba építhető légbevezetők EHA 573 vagy EAR 1 (vagy színes változataik) EHA 574 vagy EAR (vagy színes változataik) Zajosabb városi környezetbe, választható akusztikus kiegészítővel és akusztikus esővédővel Akusztikus, higroszabályozású lezárható Akusztikus, higroszabályozású NEM lezárható EMF 963 vagy EFR 174 (vagy színes változataik) Kézi beállítású típus Higrozsabályozás nélküli változat, (EFR huzatkorlátozós esővédővel ajánlott) Fali légbevezető EHT 78 Ha a helyiség adottságai miatt nem alkalmazható a nyílászáróba építhető változat Higroszabályozású standard fali légbevezető lezárható Nappali Családi ház, lakás Hálószoba Gyerekszoba Dolgozó szoba Étkező Iskola Középületek Nyaraló, hétvégi ház Szálloda panzió Osztályterem Iroda Iroda Tárgyaló Nappali Hálószoba Étkező Vendégszoba Tárgyaló és Étterem Iroda

4 4/5 Légbevezetők Általános, komforttér kiválasztása szellőzés Légbevezetők nyílászáróba, valamint falátvezetésbe Standard légbevezetők nyílászáróba EMM, EMF, EFR típusok Az EMM higroszabályozású standard légbevezetők a szellőzési rendszer elengedhetetlen részei. Az EMM és EMF kétféle légáramlással szerelhető: függőleges vagy ferde, mely a benntartózkodók kényelme érdekében megválasztható. Záróretesszel rendelkező típusok is választhatók, amelyek szabályozózsaluja manuálisan a zárt (minimum) állásban rögzíthető(1), hogy szélsőségesen hideg és szeles téli időben megakadályozza a túlzott légcserét. 1 A kézi beállítású EFR légbevezető manuálisan öt pozícióban mozgatható csúsztatólapja(2) segítségével állítható a helyiségbe beáramló friss levegő mennyisége. Az EMM, EMF és EFR légbevezetők 3 standard színben rendelhetők(3): (RAL 93), tölgy (RAL 81), gesztenye (RAL 817) 3 A nyílászáró belső részére beépítésre kerülő légbevezetőhöz külső oldali esővédő is szükséges. Az EMM, EMF és típusú légbevezetők zajcsillapítása Dn,e,w=33dB, alapesetben, külső akusztikus esővédővel Dn,e,w=37dB. (Műszaki adatok 8. és 11. oldalon) 2 Akusztikus légbevezetők nyílászáróba EHA, EAR, EFA, EAF típusok Az EHA és EAR páraérzékelős és zajcsillapított légbevezetők akusztikus kiegészítőikkel hatékony védelmet nyújtanak a külső forrásból származó zajok ellen, ezért kitűnő választás a zajos városi környezet kihívásaira. A higroszabályozás jóvoltából pedig optimalizálják a helyiségek levegő minőségét. A záróretesszel ellátott típusváltozatokon szélsőséges időjárás (rendkívüli hideg, orkánszerű szél) esetén lehetővé válik a zsalu kézi bezárása minimum helyzetbe. A légbevezetőt a megfelelő belső légforgalom érdekében csak igen indokolt esetben javasolt lezárni(4). 4 5 A záróretesszel rendelkező lezárható EAR és EAF típusváltozatok maximális nyitott helyzetbe is állíthatók(5). Az EHA, EFA légbevezetők 3 standard színben rendelhetők: (RAL 93), tölgy (RAL 81), gesztenye (RAL 817) Az EAR, EAF légbevezetők 4 standard színben rendelhetők (6): (RAL 93), tölgy (RAL 81), gesztenye (RAL 817), szürke (RAL 745) 6 A nyílászáró belső részére beépítésre kerülő légbevezetőhöz külső oldali esővédő is szükséges. Az EHA, EFA, EAR, EAF légbevezetők zajcsillapítása alapesetben Dn,e,w=37dB, kiegészítő talapzattal és külső akusztikus esővédővel EHA, EFA esetén Dn,e,w=44dB, EAR, EAF esetén Dn,e,w=42dB. (Műszaki adatok 91. és 11. oldalon) Fali légbevezetők EHT, EFT típusok A nyílászáróra szerelhető változatok fali megfelelője. Ha a légbevezető valamiért nem szerelhető a nyílászáróra, akkor az EHT, EFT típusok a tökéletes választás. Az EHT fali légbevezetők is rendelhetők záróretesszel ellátott kivitelben, hogy védettek legyünk a túlzott hideg és szélhatás ellen. A falátvezetés belső részére beépítésre kerülő fali légbevezetőhöz külső oldali esővédő is szükséges. Az EHT, EFT típusú fali légbevezetők zajcsillapítása alapesetbe Dn,e,w=36dB, hangcsillapító betéttel és D=1mm csővel Dn,e,w=45dB, a D=125mm csővel, valamint a hozzávaló hangcsillapítóval Dn,e,w=52dB. (Műszaki adatok oldal) Légbevezetők nyílt égésterű gázkészülékekhez Egyes EMM, EHA,EAR, EAF és EHT típusok ill. az EFA, EFT típusok növelt léghozamúak és záróretesz nélküliek, melyekkel a nyílt égésterű gázkészülékek égési, ill. szellőző levegője pótolható. Pontos típus és darabszám kiválasztása gáztervezői feladat, kérjük tekintse meg a műszaki jellemzőket és jelleggörbéket. Bővebb információ: 67. oldalon.

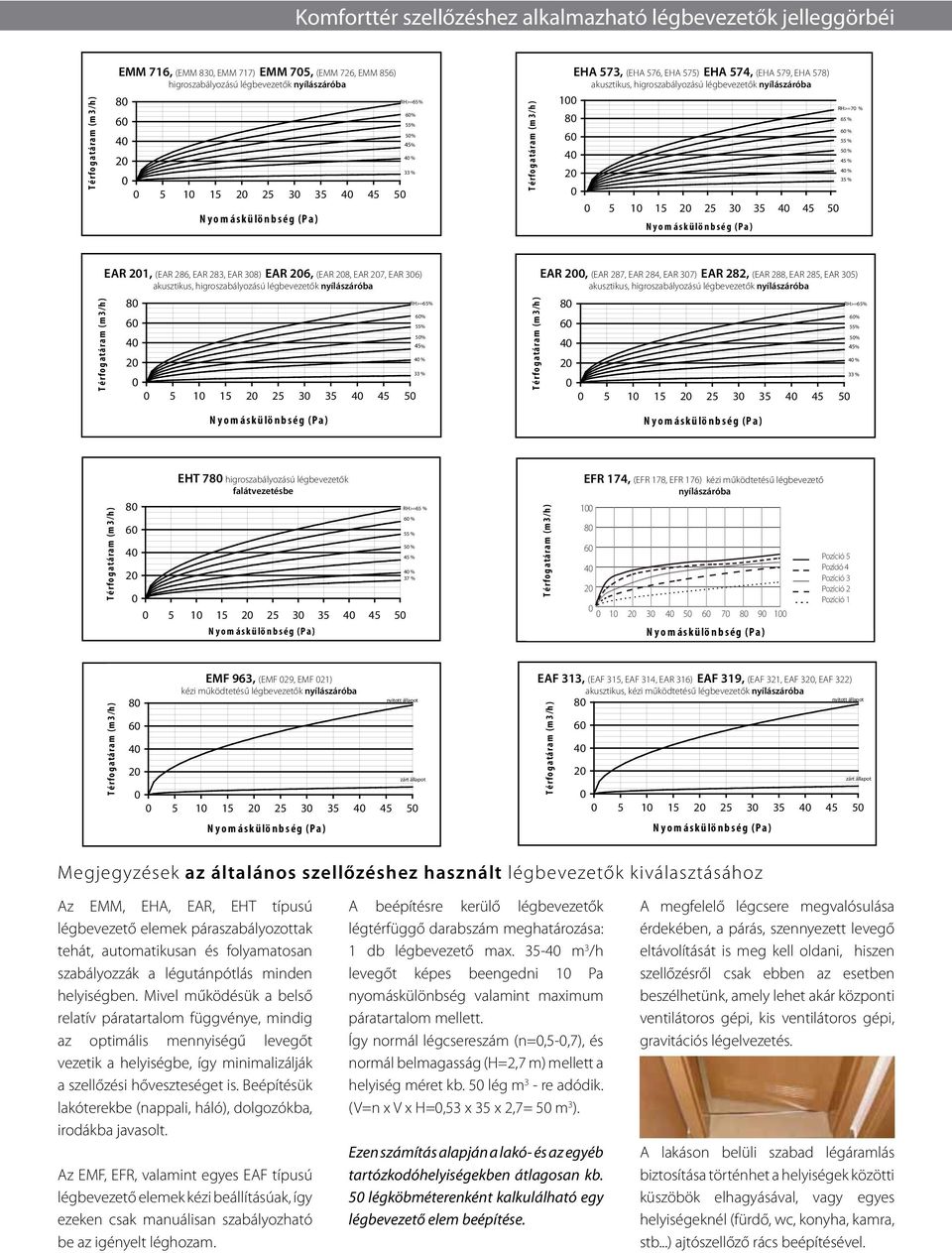

5 Komforttér szellőzéshez alkalmazható légbevezetők jelleggörbéi E M M E, M7 M 5 7 1higroszabályozású 6, 7 5 higroszabályozású légbevezetők légbevezetők EMM 716, (EMM 83, EMM 717) EMM 75, (EMM 726, EMM 856) nyílászáró bnyílászáró a b a 8 8 % 5% % 33 % higroszabályozású légbevezetők nyílászáróba N y o m á s k ünlö yn ob ms éá g s k(p ü lö a ) n b s é g (P a ) % 5% % 33 % E H A 5 7 3, E5H 7A 4 5 7akusztikus, 3, EHA 573, akusztikus, higroszabályozású higroszabályozású (EHA 576, EHA 575) EHA 574, (EHA 579, EHA 578) légbevezetők légbevezetők nyílászáró bnyílászáró a b a 1 1 RH>=7 % % % 55 % 5 % 45 % % 35 % akusztikus, higroszabályozású légbevezetők nyílászáróba N y o m á s k ü lön ny bo sm é g á s(p k üa lö ) n b s é g (P a ) RH>=7 % 65 % % 55 % 5 % 45 % % 35 % EAR 1, (EAR EAR 286, 1, EAR 6 283, EAR EAR 1, akusztikus, 38) 6 EAR akusztikus, higroszabályozású 6, (EAR 8, higroszabályozású EAR 7, EAR 36) akusztikus, higroszabályozású légbevezetők légbevezetők nyílászáró nyílászáróba bnyílászáró a b a 8 8 % 5% % 33 % N y o m á s k ünlö yn ob ms éá g s k(p ü lö a ) n b s é g (P a ) % 5% % 33 % EAR, 282 EAR, akusztikus, 282 akusztikus, higroszabályozású higroszabályozású EAR, (EAR 287, EAR 284, EAR 37) EAR 282, (EAR 288, EAR 285, EAR 35) légbevezetők légbevezetők nyílászáró bnyílászáró a b a 8 8 % 5% % 33 % akusztikus, higroszabályozású légbevezetők nyílászáróba N y o m á s k ünlö yn ob ms éá g s k(p ü lö a ) n b s é g (P a ) % 5% % 33 % E H T 7 8 E higroszabályozású H T 7 8 higroszabályozású légbevezető légbevezető EHT 78 higroszabályozású légbevezetők falátvezetésbe falátv ezetésb falátv e ezetésb e 8 8 RH>=65 % % 55 % 5 % 45 % % 37 % N y o m á s k ü lön ny bo sm é g á s(p k üa lö ) n b s é g (P a ) RH>=65 % % 55 % 5 % 45 % % 37 % 1 8 E FR 174 EFR kézi E174, FR működtetésű 174 (EFR 178, kézi EFR működtetésű 176) légbevezető kézi működtetésű légbevezető légbevezető n y ílá s z á ró bn a y nyílászáróba s z á b a 1 8 Pozíció 5 Pozíció 4 Pozíció 3 Pozíció 2 Pozíció N y o m á s k ünlö yn ob ms éá g s k(p ü lö a ) n b s é g (P a ) Pozíció 5 Pozíció 4 Pozíció 3 Pozíció 2 Pozíció 1 E M F EMF E Mkézi F 963, 9működtetésű 6 3 (EMF kézi 29, működtetésű EMF légbevezető 21) légbevezető kézi működtetésű n y ílálégbevezetők s z á ró bn a y ílányílászáróba s z á b a 8 8 nyitott állapot nyitott állapot zárt állapot N y o m á s k ünlö yn ob ms éá g s k(p ü lö a ) n b s é g (P a ) zárt állapot EAF 313, 313, 319 EAF akusztikus, 313, 319 (EAF 315, EAF 314, EAR akusztikus, kézi 316) működtetésű EAF kézi 319, működtetésű (EAF 321, EAF 3, EAF 322) akusztikus, légbevezetők kézi működtetésű légbevezetők n y í l légbevezetők á s z á r ó n b y aí l nyílászáróba á s z á r ó b a nyitott állapot 8 8 zárt állapot N y o m á s k ünlö yn ob ms éá g s k(p ü lö a ) n b s é g (P a ) nyitott állapot zárt állapot Megjegyzések az általános szellőzéshez használt légbevezetők kiválasztásához Az EMM, EHA, EAR, EHT típusú légbevezető elemek páraszabályozottak tehát, automatikusan és folyamatosan szabályozzák a légutánpótlás minden helyiségben. Mivel működésük a belső relatív páratartalom függvénye, mindig az optimális mennyiségű levegőt vezetik a helyiségbe, így minimalizálják a szellőzési hőveszteséget is. Beépítésük lakóterekbe (nappali, háló), dolgozókba, irodákba javasolt. Az EMF, EFR, valamint egyes EAF típusú légbevezető elemek kézi beállításúak, így ezeken csak manuálisan szabályozható be az igényelt léghozam. A beépítésre kerülő légbevezetők légtérfüggő darabszám meghatározása: 1 db légbevezető max. 35 m 3 /h levegőt képes beengedni 1 Pa nyomáskülönbség valamint maximum páratartalom mellett. Így normál légcsereszám (n=,5,7), és normál belmagasság (H=2,7 m) mellett a helyiség méret kb. 5 lég m 3 re adódik. (V=n x V x H=,53 x 35 x 2,7= 5 m 3 ). Ezen számítás alapján a lakó és az egyéb tartózkodóhelyiségekben átlagosan kb. 5 légköbméterenként kalkulálható egy légbevezető elem beépítése. A megfelelő légcsere megvalósulása érdekében, a párás, szennyezett levegő eltávolítását is meg kell oldani, hiszen szellőzésről csak ebben az esetben beszélhetünk, amely lehet akár központi ventilátoros gépi, kis ventilátoros gépi, gravitációs légelvezetés. A lakáson belüli szabad légáramlás biztosítása történhet a helyiségek közötti küszöbök elhagyásával, vagy egyes helyiségeknél (fürdő, wc, konyha, kamra, stb...) ajtószellőző rács beépítésével.

6 6/7 Növelt léghozamú légbevezetők Nyílt égésterű gázkészülékek biztonságos légellátása Felhívjuk a figyelmét, hogy a szükséges szellőző elemek típusát, darabszámát számítással kell meghatározni, mely tervezői feladat! Kérjük vegye figyelembe a hatályos jogszabályokat, szabványokat, előírásokat! Típus Léghozam (m3/h) Rel. páratartalom (%) c (áramlási tényező) 1 Panál Panál Min. Max. Min. 5 % Max. állás állás állás párat. állás Gázkészülékekhez alkalmazható légbevezetők nyílászáróba EMM , 65, 3,5 6,3 11,1 EHA ,, 3,5 8, 11,1 EHA ,, 7, 12,3 15,8 EFA fix zsalu 7, 7, 7, EFA fix zsalu 11,1 11,1 11,1 EAR , 65, 3,5 7,3 11,1,5 EAR , 65, 5,4 8,2 11,1 EAR , 65, 3,5 7,3 11,1 EAR , 65, 5,4 8,2 11,1 EAF fix zsalu 11,1 11,1 11,1 EAF fix zsalu 11,1 11,1 11,1 Gázkészülékekhez alkalmazható fali légbevezetők EHT , ,5 65, 4,3 6,3 11,1 EHT ,, 5,4 8,2 11,1 EFT 8 fix zsalu 6,3 6,3 6,3 EFT fix zsalu 11,1 11,1 11,1 n A megfelelő Aereco légbevezető típusok kiválasztásának elősegítése érdekében megadjuk a légszállítás számítására alkalmas képletet és a hozzátartozó paramétereket (ld. táblázat), valamint a gázkészülékek légellátására alkalmas elemek jelleggörbéit. ahol: V [m 3 /h] c p [Pa] n V = c Δp n [m 3 /h] levegő térfogatárama áramlási tényező nyomáskülönbség hatványkitevő Jelleggörbe alapján: A kéménybe kötött gázkészülékeknél, a kéményhuzat ismeretében (amely kéményméretező program segítségével számított érték), a görbékről leolvasható az adott légbevezető léghozama. Számítás alapján: a kéményhuzat érték alapján, valamint a táblázat adott paramétereinek ismeretében határozható meg a légbevezetők léghozama a fenti képlet szerint, így kiválasztható a megfelelő légbevezető típusa, darabszáma. A hatályos GMBSZ szabályozza a helyiségben lévő, adott nyílt égésterű gázkészülékek biztonságos üzeméhez szükséges levegőellátás feltételeit. A szabályzat külön rendelkezik a nyílt égésterű kéménybe kötött és nem kötött készülékek levegőellátásáról. Kérjük, a GMBSZ mellett kérjük vegye figyelembe a területileg illetékes gázszolgáltató előírásait is! A következő oldalon megtekintheti termékek léghozamnyomáskülönbség jelleggörbéit. A jelleggörbék alapján a szükséges típus és darabszám meghatározható. Ha jelleggörbéről nehezen tudja leolvasni a kívánt adatot, akkor a léghozam értéke a táblázatban megadott paraméterek és a nyomáskülönbség ismeretében a képlet szerint könnyen meghatározható. A nyílt égésterű kéménybe kötött (pl. cirko), és nem kötött (pl. gáztűzhely) gázkészülékek esetében a szükséges égési + szellőző levegő mennyiségét számítással kell meghatározni. A nem kéménybe kötött gázkészülékek esetén (pl. gáztűzhely), ha nincs más kiépített légelvezetés vagy elszívás, több légbevezető elem (alsófelső) beépítése indokolt lehet. A légbevezetőkön nyomáskülönbség hatására áramlik át a levegő, ezért a megfelelő szellőzés érdekében a szennyezett levegő eltávolításáról is gondoskodni kell, amely kéménybe kötött készülékek esetében csak gravitációs kürtővel történhet. Felhívjuk a figyelmet, hogy a gravitációs kürtőszellőzés is depressziót okoz, ezért a szellőzés tervezésénél vegye figyelembe, a kürtő által keltett nyomáskülönbséget is. A kívánt légcsere kialakulásához fontos a lakáson belüli szabad légáramlás biztosítása is, pl. helyiségek közötti küszöbök elhagyásával, vagy egyes helyiségeknél (fürdő, wc, konyha, kamra, stb...) ajtószellőző rács beépítésével. A nyílt égésterű gázkészülékkel rendelkező lakásokba, a megfelelő szellőzés érdekében a lakószobákba szintén javasolt a standard típusú légbevezető elemek elhelyezése, így nem egy darab légbevezetőre koncentrálódik az összes pótlandó levegőmennyiség, hanem eloszlik az összes légbevezetőn. Egyes helyiségekben (pl. fürdőszoba) az ott elhelyezett gázkészülékekhez szükséges légbevezető(k) komfort problémát (hideg érzetet) okozhat(nak). Kérjük a légbevezető(k), és a gázkészülék elhelyezésekor ezt is vegye figyelembe. A szellőzőelemek beépítése alkalmával elengedhetetlen a beépítési utasítások betartása, különösen a szellőzőjárat szakszerű kialakítására vonatkozóan. (Bővebb információ a oldalon)

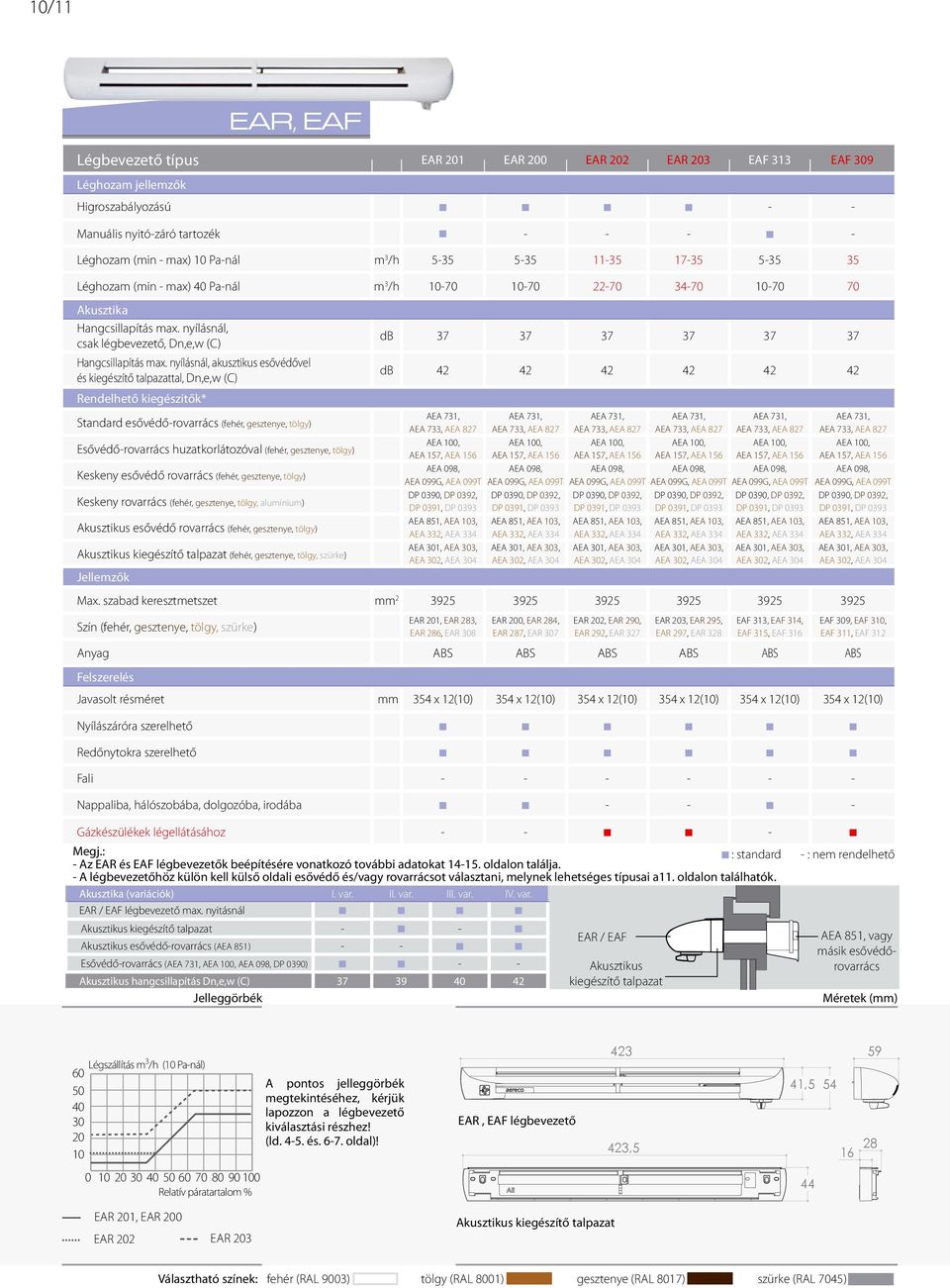

7 Aereco Aereco légbevezetők légbevezetők Növelt léghozamú gázkészülékekhez légbevezetők jelleggörbéi EMM EMM (EMM EMM higroszabályozású 972, EMM ) higroszabályozású higroszabályozású légbevezető légbevezetők légbevezető nyílászáróba nyílászáróba 8 8 5% RH<=41% % RH<=41% EHA 753 higroszabályozású, EHA 753 EHA higroszabályozású, 753 akusztikus akusztikus higroszabályozású légbevezető akusztikus légbevezetők légbevezető nyílászáróba nyílászáróba % 5% RH>=% RH>=% 8 8 5% RH<=35% % RH<=35% Nyomáskülönbség Nyomáskülönbség (Pa) (Pa) Nyomáskülönbség Nyomáskülönbség (Pa) (Pa) EHA EHA higroszabályozású, EHA akusztikus 755 higroszabályozású higroszabályozású, akusztikus légbevezetők légbevezető akusztikus légbevezető nyílászáróba nyílászáróba 1 1 RH>=% 1 1 5% 8 8 % RH<=35% Nyomáskülönbség Nyomáskülönbség (Pa) (Pa) RH>=% 5% % RH<=35% EFA 581 akusztikus EFA 581 légbevezető akusztikus EFA 581 nyílászáróba akusztikus légbevezető légbevezetők nyílászáróba nyílászáróba Nyomáskülönbség Nyomáskülönbség (Pa) (Pa) Aereco légbevezetők gázk EFA 58 EFA 58 EFA akusztikus 58 légbevezetők akusztikus nyílászáróba légbevezető nyílászáróba nyílászáróba Nyomáskülönbség Nyomáskülönbség (Pa) (Pa) EAR 2 EAR és EAR 2 2 (EAR 289 EHT 292, és 957 higroszabályozású, EAR 29, higroszabályozású 289 EAR 327) higroszabályozású, EAR akusztikus 289, fali (EAR légbevezető 293, akusztikus EAR 291, EAR 329) légbevezető akusztikus, nyílászáróba higroszabályozású légbevezető nyílászáróba légbevezetők nyílászáróba % 5% RH<=35% Nyomáskülönbség (Pa) Nyomáskülönbség Nyomáskülönbség (Pa) (Pa) % % 5% 5% RH<=43,5% RH<=35% EAR EAR 3 3 (EAR 297, és EAR 295, EAR 328) és higroszabályozású, EAR 294, (EAR higroszabályozású, 298, akusztikus EAR 296, EAR 33) akusztikus akusztikus, higroszabályozású légbevezető nyílászáróba légbevezetők nyílászáróba 8 8 % 5% RH<=35% % Aereco légbevezetők gázkészülékekhez Nyomáskülönbség Nyomáskülönbség (Pa) (Pa) EAF 39 EAF és 39 (EAF EHT , 22 EAF és akusztikus 31, higroszabályozású EAF ) légbevezető EAF akusztikus 323, fali (EAF légbevezető 325, EAF 324, EAF 326) akusztikus légbevezetők nyílászáróba nyílászáróba nyílászáróba 8 % 8 8 5% RH<=35% % Nyomáskülönbség (Pa) Nyomáskülönbség Nyomáskülönbség (Pa) (Pa) RH>=% 5% RH<=% EHT EHT higroszabályozású fali fali légbevezető EFT 8 fali légbevezető EFT 8 fali légbevezető 8 % 5% RH<=43,5% Nyomáskülönbség (Pa) Nyomáskülönbség (Pa) EHT EHT higroszabályozású fali légbevezető fali légbevezető EFT 26 fali légbevezető EFT 26 fali légbevezető 8 RH>=% 5% RH<=% Nyomáskülönbség (Pa) Nyomáskülönbség (Pa) EFT 8 fali légbevezető

8 8/9, Légbevezető típus Léghozam jellemzők Higroszabályozású EMM 716 EMM 75 EMM 916 EMF 963 EFR 174 Zárható (minimum hozamra) Léghozam min/max. 1 Panál m 3 /h Léghozam min/max. Panál m 3 /h Akusztika Hangcsillapítás max. nyílásnál, csak légbevezető db n.a. Hangcsillapítás max. nyílásnál, akusztikus esővédővel db n.a. Rendelhető kiegészítők: Standard esővédőrovarrács (, gesztenye, tölgy) Esővédőrovarrács huzatkorlátozóval (, geszt., tölgy) Keskeny esővédőrovarrács (, gesztenye, tölgy) Keskeny rovarrács (, gesztenye, tölgy, alumínium) Akusztikus esővédő rovarráccsal (, gesztenye, tölgy) Jellemzők AEA 1, AEA 98, AEA 99G, AEA 99T DP 39, DP 392, DP 391, DP 393 AEA 833, AEA 834, AEA 852 AEA 1, AEA 98, AEA 99G, AEA 99T DP 39, DP 392, DP 391, DP 393 AEA 833, AEA 834, AEA 852 AEA 1, AEA 98, AEA 99G, AEA 99T DP 39, DP 392, DP 391, DP 393 AEA 833, AEA 834, AEA 852 AEA 1, AEA 98, AEA 99G, AEA 99T DP 39, DP 392, DP 391, DP 393 AEA 833, AEA 834, AEA 852 AEA 1, AEA 98, AEA 99G, AEA 99T DP 39, DP 392, DP 391, DP 393 AEA 833, AEA 834, AEA 852 Max szabad keresztmetszet Szín (, gesztenye, tölgy) Tömeg / Anyag mm² g / EMM 716, EMM 717, EMM 83 EMM 75, EMM 856, EMM / PS 17 / PS EMM 916, EMM 973, EMM / PS EMF 963, EMF 21, EMF / PS EFR 174, EFR 176, ERF / PS Felszerelés Javasolt résméret mm 29 x12(1) 29 x12(1) 29 x12(1) 29 x12(1) 29 x12(1) Nyílászáróra szerelhető Redőnytokra szerelhető Fali Nappaliba, hálószobába, dolgozóba, irodába, stb. Gázkészülékek légellátásához Megj.: Az EMM, EMF és EFR légbevezetők beépítésére vonatkozó további adatokat oldalon találja. A légbevezetőhöz külön kell külső oldali esővédő és/vagy rovarrácsot választani, melynek lehetséges típusai a11. oldalon találhatók. Jelleggörbék EMM típusú légbevezetők Méretek (mm) EMM típusú légbevezetők Légszállítás m 3 /h (1 Panál) Ferde légáram A pontos jelleggörbék 2 5 megtekintéséhez, kérjük lapozzon a légbevezető 3 kiválasztási részhez! 39.5 (ld. 45. és. 67. oldal)! 1 Függőleges légáram Relatív páratartalom % 27 EMM 716 EMM 916 Jelleggörbék EFR típusú légbevezetők Méretek (mm) EFR típusú légbevezetők Pozíció 5 Pozíció 4 Pozíció 3 Pozíció 2 Pozíció Nyomáskülönbség (Pa) Választható színek: (RAL 93) tölgy (RAL 81) gesztenye (RAL 817)

9 Légbevezető típus Léghozam jellemzők Higroszabályozású Zárható (minimum hozamra) Léghozam (min/max) 1 Panál Léghozam (min/max) Panál Akusztika Hangcsillapítás max. nyílásnál, csak légbevezető, Dn,e,w,(C) Hangcsillapítás max. nyílásnál, akusztikus esővédővel és kiegészítő talapzattal, Dn,e,w,(C) Rendelhető kiegészítők Standard esővédőrovarrács (, gesztenye, tölgy) Esővédőrovarrács huzatkorlátozóval (, gesztenye, tölgy) Keskeny esővédőrovarrács (, gesztenye, tölgy) Keskeny rovarrács (, gesztenye, tölgy, alumínium) Akusztikus esővédőrovarrács (, gesztenye, tölgy, szürke) Akusztikus kiegészítő talapzat (, gesztenye, tölgy) Jellemzők Max. szabad keresztmetszet Szín (, gesztenye, tölgy) Tömeg / Anyag Felszerelés Javasolt résméret Nyílászáróra szerelhető, m 3 /h m 3 /h db db mm² g / mm EHA AEA 1, AEA 98, AEA 99G, AEA 99T 23 / PS, ABS 354 x 12(1) EHA 574 EHA 753 EHA 755 EFA 58 EFA > >44 44 DP 39, DP 392, DP 39, DP 392, DP 39, DP 392, DP 39, DP 392, DP 39, DP 392, DP 39, DP 392, DP 391, DP 393 DP 391, DP 393 DP 391, DP 393 DP 391, DP 393 DP 391, DP 393 DP 391, DP 393 AEA 851, AEA 13, AEA 332, AEA 334 AEA 571, AEA 577, AEA 572 EHA 573, EHA 575, EHA 576 AEA 1, AEA 98, AEA 99G, AEA 99T AEA 851, AEA 13, AEA 851, AEA 13, AEA 332, AEA 334 AEA 332, AEA 334 AEA 571, AEA 577, AEA EHA 574, EHA 578, EHA 579 AEA 1, AEA 98, AEA 99G, AEA 99T AEA 1, AEA 98, AEA 99G, AEA 99T AEA 851, AEA 13, AEA 332, AEA 334 AEA 571 AEA 571 AEA 571 AEA 1, AEA 98, AEA 99G, AEA 99T AEA 851, AEA 13, AEA 851, AEA 13, AEA 332, AEA 334 AEA 332, AEA 334 AEA 1, AEA 98, AEA 99G, AEA 99T AEA 571, AEA 577, AEA 572 EFA 581, EFA 59, EFA / PS, ABS 23 / PS, ABS 23 / PS, ABS 168 / PS, ABS 168 / PS, ABS 354 x 12(1) 354 x 12(1) 354 x 15(!) 354 x 12(1) 354 x 12(1) Redőnytokra szerelhető Fali Nappaliba, hálószobába, dolgozóba, irodába, stb. Gázkészülékek légellátásához Megj.: Az EHA, EFA légbevezetők beépítésére vonatkozó további adatokat oldalon találja. A légbevezetőhöz külön kell külső oldali esővédő és/vagy rovarrácsot választani, melynek lehetséges típusai a11. oldalon találhatók. Akusztika (variációk) EHA légbevezető max. nyílásnál (1 Pa) Akusztikus kiegészítő talpazat (AEA 571) Akusztikus esővédőrovarrács (AEA 851) Esővédőrovarrács ( AEA1, AEA 98, DP 39) Akusztikus hangcsillapítás Dn,e,w,(C) [db] I. var. II. var. III. var. IV. var EHA / EFA AEA 571 Tipikus beépítés fa ablakba esetén AEA 851 vagy másik esővédő Jelleggörbék Méretek (mm) EHA, EFA légbevezető 4 Légszállítás m 3 /h (1 Panál) Relatív páratartalom % A pontos jelleggörbék megtekintéséhez, kérjük lapozzon a légbevezető kiválasztási részhez! (ld. 45. és. 67. oldal)! Akusztikus kiegészítő talapzat (AEA571, AEA 577, AEA 572) EHA EHA 755 EHA Választható színek: (RAL 93) tölgy (RAL 81) gesztenye (RAL 817)

10 1/11 Légbevezető típus EAR 1 EAR EAR 2 EAR 3 EAF 313 EAF 39 Léghozam jellemzők Higroszabályozású Manuális nyitózáró tartozék Léghozam (min max) 1 Panál m 3 /h Léghozam (min max) Panál m 3 /h Akusztika Hangcsillapítás max. nyílásnál, csak légbevezető, Dn,e,w (C) db Hangcsillapítás max. nyílásnál, akusztikus esővédővel és kiegészítő talpazattal, Dn,e,w (C) db Rendelhető kiegészítők* Standard esővédőrovarrács (, gesztenye, tölgy) Esővédőrovarrács huzatkorlátozóval (, gesztenye, tölgy) Keskeny esővédő rovarrács (, gesztenye, tölgy) Keskeny rovarrács (, gesztenye, tölgy, alumínium) Akusztikus esővédő rovarrács (, gesztenye, tölgy) Akusztikus kiegészítő talpazat (, gesztenye, tölgy, szürke) AEA 1, AEA 98, AEA 99G, AEA 99T DP 39, DP 392, DP 391, DP 393 AEA 851, AEA 13, AEA 332, AEA 334 AEA 31, AEA 33, AEA 32, AEA 34 AEA 1, AEA 98, AEA 99G, AEA 99T DP 39, DP 392, DP 391, DP 393 AEA 851, AEA 13, AEA 332, AEA 334 AEA 31, AEA 33, AEA 32, AEA 34 AEA 1, AEA 98, AEA 99G, AEA 99T DP 39, DP 392, DP 391, DP 393 AEA 851, AEA 13, AEA 332, AEA 334 AEA 31, AEA 33, AEA 32, AEA 34 AEA 1, AEA 98, AEA 99G, AEA 99T DP 39, DP 392, DP 391, DP 393 AEA 851, AEA 13, AEA 332, AEA 334 AEA 31, AEA 33, AEA 32, AEA 34 AEA 1, AEA 98, AEA 99G, AEA 99T DP 39, DP 392, DP 391, DP 393 AEA 851, AEA 13, AEA 332, AEA 334 AEA 31, AEA 33, AEA 32, AEA 34 AEA 1, AEA 98, AEA 99G, AEA 99T DP 39, DP 392, DP 391, DP 393 AEA 851, AEA 13, AEA 332, AEA 334 AEA 31, AEA 33, AEA 32, AEA 34 Jellemzők Max. szabad keresztmetszet mm Szín (, gesztenye, tölgy, szürke) EAR 1, EAR 283, EAR 286, EAR 38 EAR, EAR 284, EAR 287, EAR 37 EAR 2, EAR 29, EAR 292, EAR 327 EAR 3, EAR 295, EAR 297, EAR 328 EAF 313, EAF 314, EAF 315, EAF 316 EAF 39, EAF 31, EAF 311, EAF 312 Anyag ABS ABS ABS ABS ABS ABS Felszerelés Javasolt résméret mm 354 x 12(1) 354 x 12(1) 354 x 12(1) 354 x 12(1) 354 x 12(1) 354 x 12(1) Nyílászáróra szerelhető Redőnytokra szerelhető EAR, EAF Fali Nappaliba, hálószobába, dolgozóba, irodába Gázkészülékek légellátásához Megj.: Az EAR és EAF légbevezetők beépítésére vonatkozó további adatokat oldalon találja. : standard : nem rendelhető A légbevezetőhöz külön kell külső oldali esővédő és/vagy rovarrácsot választani, melynek lehetséges típusai a11. oldalon találhatók. Akusztika (variációk) I. var. II. var. III. var. IV. var. EAR / EAF légbevezető max. nyitásnál Akusztikus kiegészítő talpazat EAR / EAF AEA 851, vagy Akusztikus esővédőrovarrács (AEA 851) másik esővédőrovarrács Esővédőrovarrács ( AEA 1, AEA 98, DP 39) Akusztikus Akusztikus hangcsillapítás Dn,e,w (C) kiegészítő talpazat Jelleggörbék Méretek (mm) Légszállítás m 3 /h (1 Panál) Relatív páratartalom % A pontos jelleggörbék megtekintéséhez, kérjük lapozzon a légbevezető kiválasztási részhez! (ld. 45. és. 67. oldal)! EAR, EAF légbevezető , , EAR 1, EAR EAR 2 EAR 3 Akusztikus kiegészítő talpazat Választható színek: (RAL 93) tölgy (RAL 81) gesztenye (RAL 817) szürke (RAL 745)

11 Külső oldali esővédők / rovarrácsok AEA 731 AEA 1 AEA 98 DP 39 AEA 833 AEA 851 Nyílászáróba építhető légbevezetőkhöz Típus AEA, DP AEA 731() AEA 733 (gesztenye) AEA 827 (tölgy) AEA 1 () AEA 157 (gesztenye) AEA 156 (tölgy) AEA 98 () AEA 99G (gesztenye) AEA 99T (tölgy) DP 39 () DP 392 (gesztenye) DP 391 (tölgy) DP 393*(alum.) AEA 833 () AEA 834 (gesztenye) AEA 852 (tölgy) AEA 851 () AEA 13 (gesztenye) AEA 332 (tölgy) AEA 334 (szürke) Megnevezés Standard esővédőrovarrács Esővédőrovarrács huzatkorlátozóval Keskeny esővédőrovarrács Keskeny rovarrács Akusztikus esővédőrovarrács Akusztikus esővédőrovarrács Melyik légbevezetőhöz ajánjuk EMM, EMF, EFR EHA, EFA, (EHA 2 ) EAR, EAF EMM, EMF, EFR EHA, EFA, (EHA 2 ) EAR, EAF EMM, EMF, EFR EHA, EFA, (EHA 2 ) EAR, EAF EMM, EMF, EFR EHA, EFA, (EHA 2 ) EAR, EAF EMM, EMF, EFR EHA, EFA, (EHA 2 ) EAR, EAF Jellemzők Tömeg g Szín, gesztenye, tölgy, gesztenye, tölgy, gesztenye, tölgy, gesztenye, tölgy, alumínium, gesztenye, tölgy, gesztenye, tölgy, szürke Anyag PVC PVC / szilikon PVC PVC PVC PVC Max. hangcsillapítás 37 db (EMMel) 44 db (EHAval és AEA 571el) Felszerelés Javasolt résméret mm lásd légbevezetőnél lásd légbevezetőnél lásd légbevezetőnél lásd légbevezetőnél lásd légbevezetőnél lásd légbevezetőnél Nyílászáróra szerelhető Redőnytokra szerelhető Megjegyzés Ahol nincs redőny Szeles helyekre, ahol nincs redőny Redőnyhöz Redőnyhöz, eső ellen nem véd Zajos, városi környezetbe, ahol nincs redőny Zajos, városi környezetbe, ahol nincs redőny Keskeny rovarrács EMM, EMF, EFR, EHA, (EHA 2 ) EAR, EAF hoz DP 39 (), DP 392 (gesztenye), DP 391 (tölgy), DP 393*(alumínium) Keskeny esővédőrovarrács EMM, EMF, EFR, EHA, EFA, (EHA 2 ) EAR, EAF hoz AEA 98 (), AEA 99G (gesztenye), AEA 99T (tölgy) Akusztikus esővédőrovarrács EHA, EFA, (EHA 2 ) EAR, EAF hoz AEA 851 (), AEA 13 (gesztenye), AEA 332 (tölgy), AEA 334 (szürke) Akusztikus esővédőrovarrács EMM, EMFhez AEA 833 (), AEA 834 (gesztenye), AEA 852 (tölgy) Jelleggörbék Térfogatáram [m 3 /h] 1 Az adatok az EMM légbevezető 1 maximális nyitott állapotánál, ferde 8 légárammal szerelt esetben értendők esővédőrovarrács huzatkorlátozóval fix esővédő Nyomáskülönbség [Pa] Méretek (mm) Esővédőrovarrács huzatkorlátozóval EMM, EMF, EFR, EHA, EFA, (EHA 2 ) EAR, EAF hoz AEA 1 (), AEA 157 (gesztenye), AEA 156 (tölgy) Standard esővédőrovarrács EMM, EMF, EFR, EHA, EFA, (EHA 2 ) EAR, EAF hoz AEA 731 (), AEA 733 (gesztenye), AEA 827 (tölgy) Keskeny rovarrács DP 39, 392, EHA, EFA, ERA, EAFhoz AEA 851,13, 332, Esővédőrovarrács huzatkorlátozóval AEA 1, 157, , ,5 Választható színek: (RAL 93) tölgy (RAL 81) gesztenye (RAL 817) szürke (RAL 745) csak: AEA ,4

12 6/7 12/13 EHT,, EFT Légbevezető típus EHT 78 EHT 957 EHT 22 EFT 8 EFT 26 Léghozam jellemzők Higroszabályozású Zárható Léghozam (min/max) 1 Panál Léghozam (min/max) Panál Akusztika Hangcsillapítás max. nyílásnál, csak légbevezető, Dn,e,w,(C) Hangcsillapítás max. nyílásnál, hangcsillapító betéttel AEA 968 (AEA 967), Dn,e,w,(C) Rendelhető részegységek Légbevezető Teleszkópcső NÁ 1 mm, L=255 cm AIRD 134WH Teleszkópcső NÁ 125 mm, L=255 cm AIRD 135WH Hangcsillapító betét NÁ 1 AEA 968 Hangcsillapító betét NÁ 125 AEA 967 Belső rovarrács AEA 774 Külső esővédő AEA 775 m 3 /h m 3 /h db db , n.a (52*) 45(52*) 45(52*) n.a. 45(52*) Szúnyoghálós külső esővédő AEA 778 Jellemzők Max. szabad keresztmetszet mm² Szín Tömeg / Anyag Felszerelés Faláttörés mérete Nyílászáróra Redőnytokra Falátvezetésbe Nappaliba, hálószobába, dolgozóba, irodába, stb. Gázkészülékekhez g / mm 489 / PS 489 / PS 489 / PS 386 / PS 382 / PS ø11 ø11 ø11 ø11 ø11 *: A 45 db hangcsillapítás eléréséhez NA11 mm faláttörés, AIRD 134WH átvezetőcső és AEA 968 típusú hangcsillapító betét szükséges Az 52 db hangcsillapítás eléréséhez NA13 mm faláttörés, AIRD 135WH átvezetőcső és AEA 967 típusú hangcsillapító betét szükséges : Standard : rendelhető Jelleggörbék Méretek (mm) 2 FLY389GB Design: Aereco communication dpt. Légszállítás m 3 /h (1 Panál) Relatív páratartalom % EHT 78 EHT 957 EHA 22 EFT 26 A pontos jelleggörbék megtekintéséhez, kérjük lapozzon a légbevezető kiválasztási részhez! (ld. 45. és. 67. oldal)! Választható szín: (RAL 93)

13 AEA Külső oldali esővédők és tartozékok AEA 775 AEA 778 AEA 64 AEA 776 AEA 774 AEA 968 AEA 968 Falátvezetésbe építhető légbevezetőkhöz Külső oldali Légmennyiség Fali átvezető Külső oldali szúnyoghálós korlátozó cső esővédő rács, esővédő rács Ø 1 mm Ø 1 mm Ø 1 mm Ø 1 mm (AEA 776ba) Megnevezés Rovarháló Hangcsillapító Hangcsillapító betét betét Ø 1 mm Ø 125 mm EHT, EFT EHT, EFT EHT, EFT EHT, EFT EHT, EFT EHT, EFT EHT, EFT n.a Szín Anyag PVC PVC PVC, szilikon PVC PE PU PU Melyik légbevezetőhöz ajánjuk Jellemzők Tömeg g Rovarvédelem Hangcsillapítás + 9 db (A) + 9 db (A) Ø 1 Ø 1 Ø 1 Ø 1 Ø 1 Ø 1 Ø 125 Felszerelés Csatlakozó mérete mm Falátvezetésbe Falátvezetéses légbevezető elemei: AEA ,5 Épületen belül 37 d= 59 d= d= 1 EHT, EFT típusú fali légbevezető (választható) AEA 775 AEA 778* Külső esővédő rács szúnyoghálóval AEA 64 Épületen kívül (opció) AEA 776 Fali átvezető cső Ø 1 mm (l=35 mm) AEA 968 hangcsillapító betét (opció) AEA 774 (opció) AEA 776 Falvastagság: min. 35 mm (max. 59mm**) * Választható: AEA 775 típusú külső esővédő rács szúnyogháló nélküli változat. ** Ettől eltérő falvastagság esetén méretre vágott merev csővel. AEA 776 Méretek (mm) AEA 778 AEA 64 AEA 774 AEA l= Ø Választható szín: (RAL 93)

14 14/15 A nyílászáróba építhető Aereco légbevezető elemek egy, az ablak, vagy ajtó szerkezetébe mart szellőzőrésen keresztül engedik be a frisslevegőt a helyiségbe. A rés kiképzése befolyásolja a szellőző levegő mennyiségét, így a megfelelő méretű szellőzőrés elengedhetetlen feltétele a kívánt légmennyiség beáramlásának. A szakszerű beépítés lépései: 1. Alakítsa ki felső maróval a típushoz megadott méretű szellőzőrést a nyílászáró felső részén a szárnyon (fa nyílászárónál), vagy a szárnyon és a tokon (műanyag nyílászárónál). A szellőzőrés legegyszerűbben az ablak gyártása folyamán alakítható ki, de megvalósítható az utólagos marás is a beépített szerkezetekre. Amennyiben résekkel ellátott nyílászárókat építenek be, különösen figyelni kell arra, hogy a résekkel ellátott nyílászárók a tervezett helyre kerüljenek. 2. Rögzítse a talapzatot (EMM, EMF, EAR, EAF típus) vagy a légbevezetőt (EFR, EHA, EFA típus) 2 csavarral a résre a belső oldalon, 3. Pattintsa fel a légbevezetőt a talapzatra (EMM, EMF, EAR, EAF típus),megj.: EFR, EHA és EFA típusnál a légbevezető közvetlenül a nyílászáróra szerelendő, 4. Csavarozza fel az esővédőt és/vagy rovarrácsot a rés külső oldalára, fa nyílászárónál ált. a szárnyra, műanyag nyílászárónál a tokra, 5. Zárható típusnál állítsa a záróreteszt automatikus szellőzés állásba. Figyelem: FONTOS! A szellőzőt minden esetben vízszintesen az ablak felső részén kell elhelyezni, más beépítés csak akkor jöhet szóba, ha a felső beépítés lehetetlen (pl. íves ablak, felső kilincs, vagy esetleg a gázszolgáltató 2db nem zárható elem alsófelső beépítését követeli meg). A légbevezetők függőleges réssel történő beépítése a csapóeső elleni védelem elégtelensége miatt kerülendő. A marással kialakított szellőzőrést furatsor nem helyettesíti, mert nem alakul ki megfelelő nagyságú áramlási keresztmetszet! A gázkészülékekhez alkalmazott típusok nem lezárhatóak, a légbevezető szellőzőnyílását eltömíteni SZIGORÚAN TILOS, mert balesetveszélyes! Légbevezető A szükséges szellőzőrés (mm) A szükséges szellőzőrés leírása EMM, EMF mérete: 29 mm hosszú, 112 mm magas, két megmaradó (2 3 mm széles) hússal a rés szélétől 85 mmre befelé a két oldalról. 115 EHA, EFA, EFR 355 mérete: 355 mm hosszú, 115 mm magas, egy megmaradó 23 mmes hússal középen. (372) EAR, EAF (354) mérete: 354 mm hosszú, 112 mm magas, egy megmaradó 1 mmes hússal a középen.

15 Légbevezetők szakszerű beépítése MŰANYAG ABLAK esetén: a belső oldalon: a nyílószárny legfelső részén a gumitömítés és a merevítést tartalmazó profilrész közötti sávban. A rendelkezésre álló sáv profiltól függően általában 1416 mm. a külső oldalon: a tokszerkezet felső részén, a nyíló szárnyon mart réssel azonos méretben és módon, azzal szemben. Középtömítéses rendszernél a középső tömítést a rés hosszában el kell távolítani! A rések elkészítése után a szárny belső oldalára szereljük a légbevezető elemet, a tok külső oldalára az esővédőt. (típusnak megfelelő) (típusnak megfelelelő) AEA 851 (típusnak megfelelő) (típusnak megfelelő) 8 AEA 731 (típusnak megfelelő) AEA ,5 23 (típusnak megfelelő) EMM / EMF EHA / EFA AEA 571 EAR / EAF FA ABLAK esetén: a szárny felső részét az üvegszorító fölött átmarva (ha a marószár nem éri át a szárnyat, akkor az előfurat elkészítése után a marást két oldalról végezzük), a tokszerkezetet érintetlenül hagyjuk. A rések elkészítése után a szárny belső oldalára szereljük a légbevezető elemet, külső oldalára pedig az esővédőrovarrácsot. A rések szakszerű marása esetén a szárny az esővédő elem felszerelése után is biztonsággal bezárható. (típusnak megfelelő) (típusnak megfelelő) (típusnak megfelelő) 59 AEA AEA 731 AEA , EMM / EMF EHA / EFA EAR / EAF 8 A LEÍRTAKTÓL ELTÉRŐ, SZAKSZERŰTLEN BEÉPÍTÉS KÖVETKEZMÉNYEIÉRT AZ Aereco Légtechnika Kft. SEMMINEMŰ FELELŐSSÉGET NEM VÁLLAL! Légbevezetők beépítése falátvezetésbe 1. Alakítsa ki a Ø1 mmes átvezető cső elhelyezésére alkalmas faláttörést, általában a mennyezet alatt cmel, lehetőleg a fűtőtest közelében. Megj.: A cső külső átmérője ált. 11 mm, 2. Helyezze be és rögzítse a fali átvezető csövet (nem tartozék, de kiegészítőként rendelhető AIRD 134WH), a réseket töltse ki, 3. Belső oldalon csavarozza fel a falra az EHT, EFT légbevezető elem talapzatát ill. szilikonnal tömítse, 4. Helyezze be a nyílásba a rovarhálótaea 774 (ha nem szúnyoghálós külső rácsot AEA 778 használ), 5. Pattintsa fel a légbevezető elemet a talapzatra, 6. A külső oldalon szilikonnal tömítse és csavarozza fel a falra az esővédő rács talapzatát, majd pattintsa fel az esővédőt.
