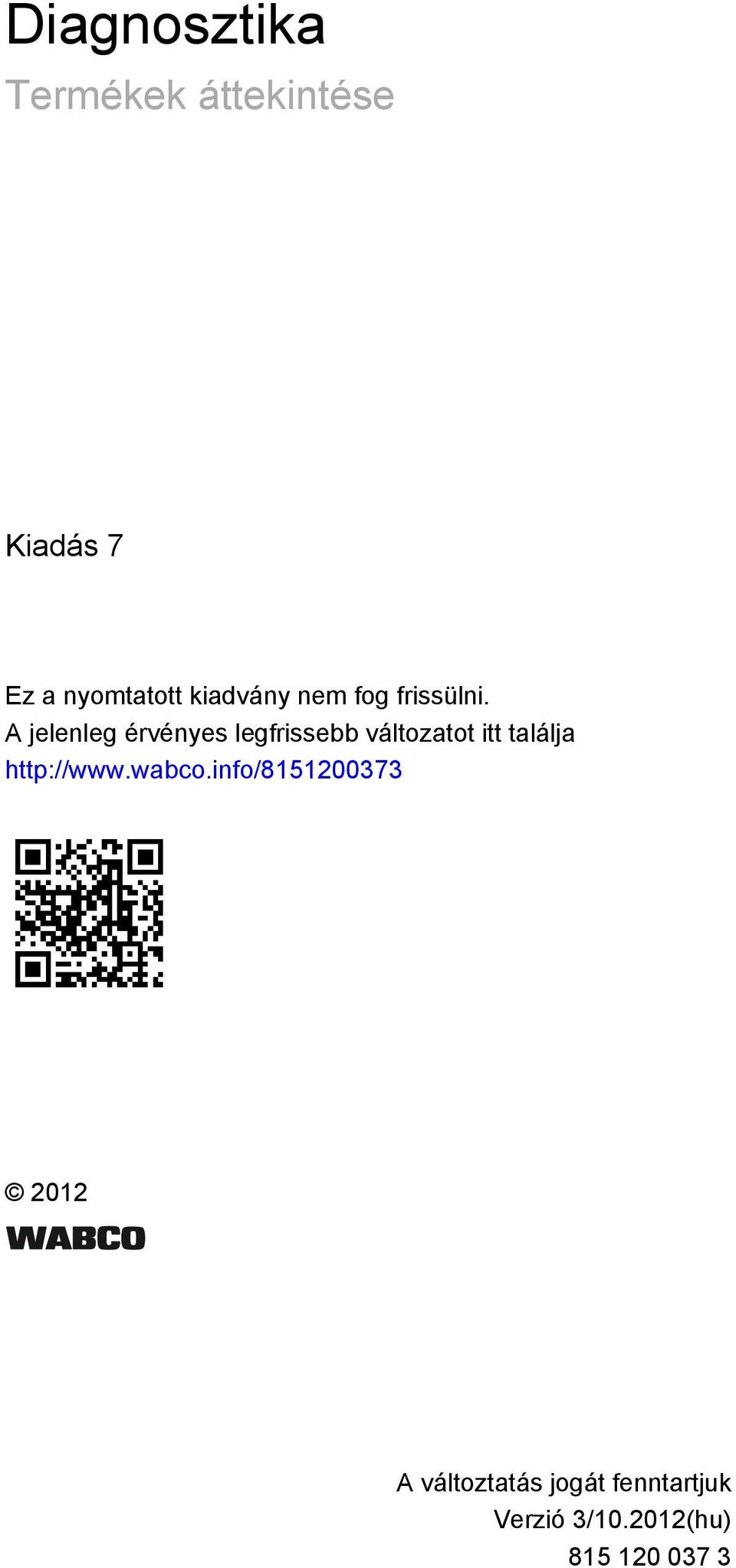

3 Diagnosztika Termékek áttekintése Kiadás 7 Ez a nyomtatott kiadvány nem fog frissülni. A jelenleg érvényes legfrissebb változatot itt találja A változtatás jogát fenntartjuk Verzió 3/ (hu)

4 Diagnosztika Rövidítések ABS ALB AMT APS ASR ATC CAN CBU CDC E-APU EBS ECAS ECU ENR EPB EPS ESAC ETS HPB IVTM JED MTS OBD ODR PC SAE TEBS TECAS USB VCS ZBR (angol: Anti-Lock Braking System); blokkolásgátló rendszer (német: Automatisch Lastabhängige Bremskraftregelung); automatikus terhelésfüggő fékerőszabályozás (angol: Automated Manual Transmission); félautomata váltó (angol: Air Processing System); levegő előkészítő rendszer (német: Antriebs-Schlupf-Regelung); kipörgésgátló (angol: Automatic Temperature Control); automatikus hőmérsékletszabályozás (angol: Controller Area Network); aszinkron soros Busrendszer a gépjárműben lévő vezérlőkészülékek hálózatba kapcsolásához (angol: Central Brake Unit); központi fék egység (angol: Cruise Distance Control); követési távolság ellenőrzés (angol: Electronic Air Processing Unit); elektronikus levegőelőkészítő egység (angol: Electronic Braking System); elektronikus fékrendszer (angol: Electronically Controlled Air Suspension); elektronikus szabályozású légrugózás (angol: Electronic Control Unit); elektronikus vezérlő-készülék (német: ); Elektronikus szint-szabályozás (angol: Electro-Pneumatic Brake); elektro-pneumatikus fékrendszer (EBS-sel megegyező) (angol: Electronic Power Shift); elektropneumatikus váltás (angol: Electronic Shock Absorber Control); elektronikus vezérlésű futómű lengéscsillapítás (német: Elektronische Tür-Steuerung); elektronikus ajtó-vezérlés (angol: Hydraulic Power Brake); hidraulikus rásegítésű fékberendezés (angol: Integrated Vehicle Tire Pressure Monitoring); haszongépjárművek gumiabroncs nyomásának figyelése (angol: Joint Engineering Document); egyezményes mérnöki dokumentum (német: Modulare Tür-Steuerung); Moduláris ajtószabályozás (buszokhoz) (angol: On-Board Diagnostics); On-Board Diagnosztika (angol: Operating Data Recorder); üzemi paraméter rögzítő (angol: Personal Computer); Személyi számítógép (angol: Society of Automotive Engineers); autóipari Mérnökök Szövetsége (angol: Electronic Braking System); pótkocsi elektronikus fékrendszere (angol: Electronically Controlled Air Suspension); pótkocsi elektronikus szabályozású légrugózása (angol: Universal Serial Bus); soros busrendszer egy számítógép külső készülékekkel történő csatlakoztatásához (angol: Vario-Compact-System); Vario-Compact-System (német: Zentraler Board-Rechner); központi fedélzeti számítógép 4

5 Tartalomjegyzék Diagnosztika 1 Felelősség Biztonsági tudnivalók Bevezetés System Diagnostic (SD) Diagnosztikai szoftver A WABCO diganosztikai szoftver megrendelése Hol találom meg a WABCO diagnosztikai szoftvert? Csomag-áttekintése A WABCO diganosztikai szoftver telepítése WABCO Diagnosztika Hírlevél Liszenc szerződés A WABCO diagnosztikai szoftver aktiválása Liszenc-verzió Kiterjesztett jogosultság (PIN) PIN-verzió Hardver PC / laptop Diagnostic Interface Diagnosztikai kábel Diagnosztikai tartozékkoffer pótkocsi tartozék-koffer tartozék-koffer vontatójárművek számára busz tartozék-koffer ABS/ASR csatornás ABS B (vontatójármű) ABS/ASR C 4-csatornás (vontatójármű) csatornás ABS/ASR C (vontatójármű) ABS/ASR D/E (vontatójármű) ABS Vario C (pótkocsi) ABS VCS I (pótkocsi) ABS VCS II (pótkocsi) ATC / HLK CAN-Viewer EBS EBS EPB (Mercedes) EBS Euro (vontatójármű) TEBS (pótkocsi) ECAS ECAS/ESAC (vontatójármű) ECAS/ESAC (Mercedes) ECAS/ESAC (MAN, Iveco) ECAS (pótkocsi) EPS (vontatójármű) ETS (Busz) IVTM MTS (Bus)

6 Diagnosztika Tartalomjegyzék 5.11 Trailer Central Electronic (pótkocsi központi vezérlőelektronika) ZBR (CVC) OBD (on-board) Multiswitch OnGuardPLUS Ellenőrző- és kiegészítő berendezések tesztelő koffer légfékes berendezések számára "mezőgazdasági" sűrített levegő ellenőrző koffer Nyomásmérő óra terhelésfüggő fék-ellenőrző berendezés XX 2 terhelésfüggő fék-beállító kulcs ABS ellenőrző csatlakozó dugó Villogó kód csatlakozódugó / WABCO Compact Tester WABCO Leakage Detector = szivárgás érzékelő W.EASY diagnosztikai megoldások haszongépjárművek részére

7 Felelősség Diagnosztika 1 1 Felelősség A dokumentumban szereplő információk tekintetében nem garantáljuk azok helyességét, teljességét és érvényességét. Minden műszaki adat, leírás és kép a dokumentum, illetve kiegészítéseik nyomdába adásának a napjára vonatkozik. Fenntartjuk a módosítás és a folyamatos továbbfejlesztés jogát. Ennek a dokumentumnak a tartalma se nem garancia, se nem garantált tulajdonság, és nem is szabad őket ilyennek tekinteni. A károk iránti felelősségünk kizárva, amennyiben az nem a mi megbízhatatlanságunk vagy szándékosságunk miatt keletkezett, vagy ha az más kötelező törvényi előírással ellentétes. A szöveg és a rajzok a mi felhasználói és alkalmazási jogunk körébe tartoznak, bárminemű sokszorosításhoz, terjesztéshez a mi jóváhagyásunk szükséges. A felsorolt márkajelek, akkor is, ha ezeket nem mint olyan neveztük meg, akkor is a márkajelekre vonatkozó jogszabályok védik. Amennyiben a dokumentumban szereplő információk alkalmazása miatt jogi vita keletkezik, akkor ez kizárólag a nemzeti jog szabályainak a körébe tartozik. Amennyiben jelen példány egyes részei vagy bizonyos megfogalmazásai az érvényben lévő szabályoknak többé nem vagy nem teljesen felelnek meg, úgy ez a jelen példány fennmaradó részeinek tartalmát és érvényességét nem érinti. 7

8 2 Diagnosztika Biztonsági tudnivalók 2 Biztonsági tudnivalók Figyelmesen olvassa végig ezt a dokumentumot. Mindenképpen tartsa be az összes utasítást, tanácsot és biztonsági tudnivalót, így elkerülheti a személyi sérüléseket és/vagy anyagi károkat. A WABCO csak akkor grantálja a termékei és rendszerei biztonságát, megbízhatóságát és teljesítményét, ha az ebben a dokumentumban lévő minden információ figyelembe vételre került. Az ettől eltérő eljárásmód hibás vagy téves eredményeket szolgáltat a járműről. Csak kioktatott és megfelelően szakképzett szakember végezhet munkát a járművön. Feltétlenül be kell tartani a járműgyártó előírásait és utasításait. Tartsa be az üzemeltető balesetmegelőzési előírásait és a regionális, valamint nemzeti előírásokat. Amennyiben szükséges, viseljen megfelelő munkavédelmi ruházatot. A munkahelye mindig legyen száraz és megfelelően megvilágított, valamint átszellőztetett. Soha ne haladjon közterületi utakon, miközben a jármű egyik biztonsági rendszere diagnosztikai üzemmódban van. Mielőtt további tevékenységeket hajtana végre ugyanazon rendszeren, akkor a hiba elhárítása vagy a diagnosztikai tár törlése után ismételten le kell kérdezni az aktuális hibaállapotot. Csak is így tud meggyőződni arról, hogy a hiba valóban elhárításra került. Amennyiben service resetet (dátum vagy kilóméteróra visszaállítást) hajtott végre, akkor a vezérlőegységen az aktuális szervízállapotot le kell kérdezni, mielőtt további tevékenységeket hajtana végre a vezérlőegységen. Fulladás veszélye! Járó motor esetében járműdiagnosztikai méréseket csak is elszívó berendezéssel ellátott termekben vagy a szabadban szabad végrehajtani. Elszívó berendezés nélküli termekben a szénmonoxid belégzése komoly egészségügyi problémákat idézhet elő és a legroszabb esetben halált is okozhat. Sérülésveszély! A pedál működtetések súlyos sérüléseket okozhatnak, ha valaki éppen a jármű közelében tartózkodik. Az alábbi módon győződjön meg arról, hogy a pedálok működtetése nem lehetséges: Kapcsolja "üres" állásba a váltót és húzza be a kéziféket. Kerékékekkel biztosítsa ki a járművet elgurulás ellen. Tegyen fel egy figyelmeztetést a kormánykeréken jól látható helyre, amelyből egyértelműen kitűnik, hogy munkavégzés folyik a járművön és ezért nem szabad megnyomni a pedálokat. Soha ne vezéreljen meg rendszerelemeket, ha személyek tartózkodnak a megvezérelendő komponensek veszélyzónájában. A járművön végzett munka során, különösképpen járó motor esetében, ne viseljen nyakkendőt, bő ruházatot, kibontott hajat, karperecet, órát, stb. Kezeit, haját mindig tartsa távol a mozgó alkatrészektől. Égési sérülés veszélye! Kizárólag földelt lámpákat használjon. A gyúlékony anyagokat mindig a kipufogó berendezéstől távol helyezze el (rongyok, papír, stb.). Ne dohányozzon a munkahelyen. Ellenőrizze az elektromos vezetékek kifogástalan szigetelését és rögzítettségét. 8

9 Bevezetés Diagnosztika 3 3 Bevezetés Miközben korábban a haszongépjármű minden egyes rendszerének diagnosztizálásához saját tesztetlő berendezésre volt szükség, manapság a diagnosztikához elég egy PC vagy egy laptop a megfelelő diagnosztikai szoftverrel. A PC diagnosztika két fajta lehet: WABCO System Diagnostics (SD) rendszer diagnosztika a WABCO rendszerek és részegységek számára WABCOWürth W.EASY Complete Premium a WABCO rendszerekhez és egyéb gyártók rendszereihez Speciális ellenőrző- és kiegészítő készülékek teszik teljessé a diagnosztikai programot. 9

10 4 Diagnosztika System Diagnostic (SD) 4 System Diagnostic (SD) "Rendszer diagnosztikai szoftvernek" kizárólag a WABCO rendszerek számára kifejlesztett rendszer diagnosztikát nevezzük. A rendszer diagnosztikák (SD) számos funkcióval rendelkező programok, melyek lehetővé teszik az Ön számára, hogy diagnosztikát hajtson végre minden elektronikus WABCO rendszeren A diagnosztikához Önnek a következőkre van szüksége: egy szokványos PC-re vagy laptopra a WABCO rendszer diagnosztikai szoftverére egy Diagnostic Interface A jármű típusának megfelelő kábelekre 4.1 Diagnosztikai szoftver A járműtechnika gyors fejlődésének az egyre szélesebb működési spektrummal és a kifinomult biztonságtechnikával megfelelő diganosztikai szoftverekre van szüksége. A WABCO diganosztikai szoftvereket kínál különböző járművek elektronikus WABCO rendszerei számára. A diganosztikai szoftvereket három féle módon lehet beszerezni. USB-kulcs-verzióként (termékszám: XXX 0) on-lin módon, úgynevezett Single Download-dal, egyedi letöltéssel (termékszám: XXX 0) Az XXX-érték a megrendelési számban a nyelvet jelöli a diagnosztikai szoftvereknél (lásd táblázat 4-1 A diagnosztikai szoftver áttekintése (rev.: 2012/03), oldal 13). a WABCO rendszer diagnosztika előfizetése részeként. További WABCO rendszerek diagnosztizáláshoz a WABCO különböző diagnosztikai szoftvercsomagokat kínál az interneten. Ezek számos diganosztikai programot tartalmaznak nagyon kedvező áron. A programok aktuális változatát az internetről le lehet tölteni és azonnal használni is lehet őket. A WABCO SD szoftvernek az az előnye, hogy Ön könnyen tájékozódhat az új verziókról és Ön többletköltségek nélkül megkaphatja a legújabb diagnosztikai szoftvereket. A PC grafikus megjelenítési lehetőségei a diagnosztikát áttekinthetővé teszik. A számos javításra vonatkozó információval és a mérési értékkel rendelkező kapcsolási rajzokkal a diagnosztikák és a javítások egyszerűen és gyorsan kivitelezhetők. A diagnosztikai szoftver segítségével bármely felhasználó végrehajthat diagnosztikákat. Amennyiben megváltoznának a paraméterek vagy kalibrálásokat kellene végrehajtani, akkor azokhoz jogosultságra, ill. (PIN) kódra van szükség (lásd fejezet Kiterjesztett jogosultság (PIN), oldal 17). Ezt a PIN kódot a WABCO Egyetem megfelelő tréningje után kaphatja meg Ön. További információk a WABCO Egyetem tréningjeivel kapcsolatban az interneten a weboldalon találhatók. Példakat a diagnosztikai szoftverre vonatkozólag az EBS E tréler-rendszer szoftverének következőekben felsorolt kivonatában találhat. Főmenü ábra 4-1: Az EBS-E tréler V2.5 diagnsoztikai szoftver ECU-adatok Az aktuális diagnosztikai tár kijelzése Rendszerkonfiguráció Aktuális mérési eredmények 10

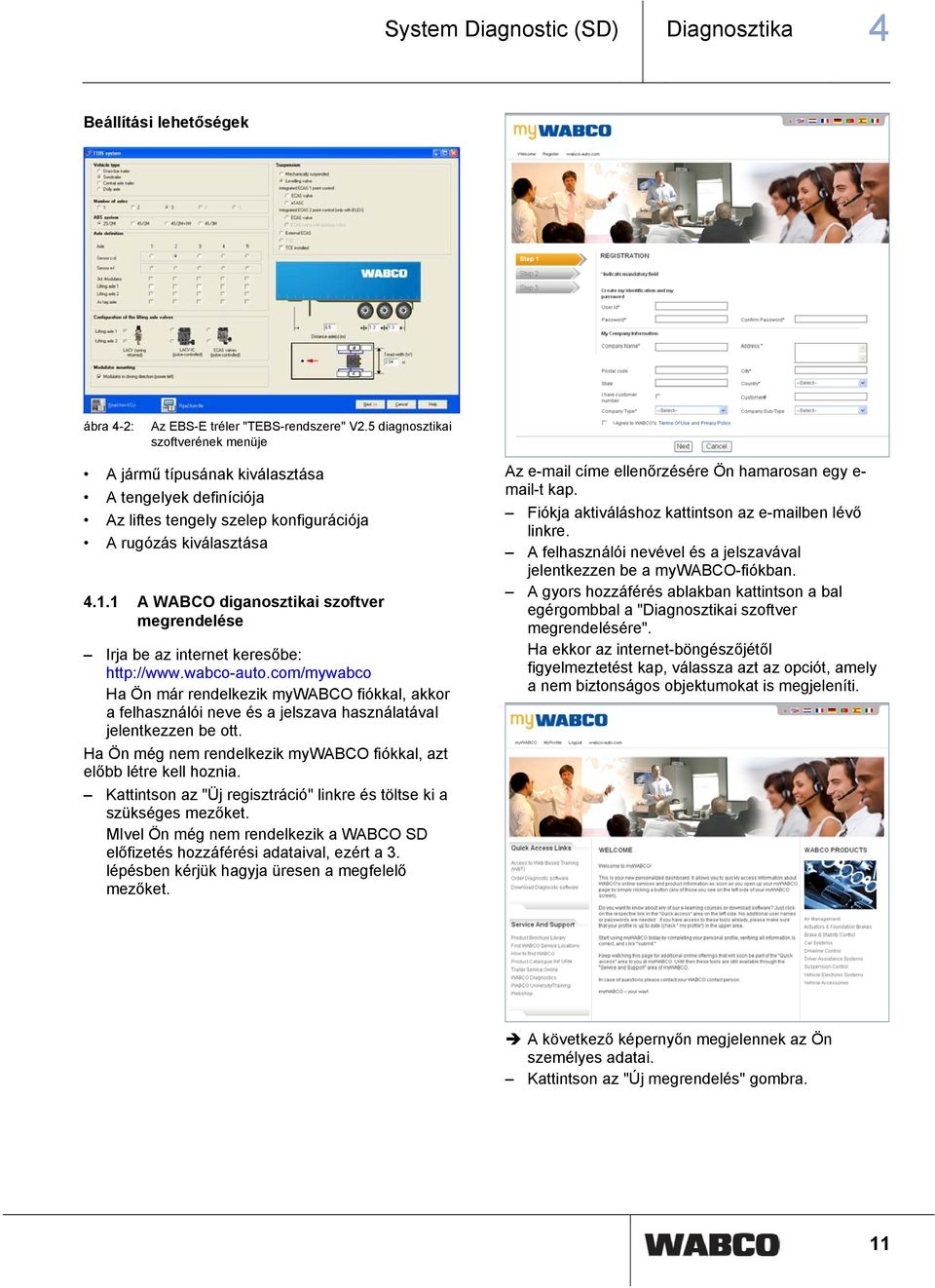

11 System Diagnostic (SD) Diagnosztika 4 Beállítási lehetőségek ábra 4-2: Az EBS-E tréler "TEBS-rendszere" V2.5 diagnosztikai szoftverének menüje A jármű típusának kiválasztása A tengelyek definíciója Az liftes tengely szelep konfigurációja A rugózás kiválasztása A WABCO diganosztikai szoftver megrendelése Irja be az internet keresőbe: Ha Ön már rendelkezik mywabco fiókkal, akkor a felhasználói neve és a jelszava használatával jelentkezzen be ott. Ha Ön még nem rendelkezik mywabco fiókkal, azt előbb létre kell hoznia. Kattintson az "Üj regisztráció" linkre és töltse ki a szükséges mezőket. MIvel Ön még nem rendelkezik a WABCO SD előfizetés hozzáférési adataival, ezért a 3. lépésben kérjük hagyja üresen a megfelelő mezőket. Az címe ellenőrzésére Ön hamarosan egy e- mail-t kap. Fiókja aktiváláshoz kattintson az ben lévő linkre. A felhasználói nevével és a jelszavával jelentkezzen be a mywabco-fiókban. A gyors hozzáférés ablakban kattintson a bal egérgombbal a "Diagnosztikai szoftver megrendelésére". Ha ekkor az internet-böngészőjétől figyelmeztetést kap, válassza azt az opciót, amely a nem biztonságos objektumokat is megjeleníti. A következő képernyőn megjelennek az Ön személyes adatai. Kattintson az "Új megrendelés" gombra. 11

12 4 Diagnosztika System Diagnostic (SD) Válassza ki a megfelelő diagnosztikai szoftver csomagot (lásd fejezet Csomag-áttekintése, oldal 12) vagy válassza az egyedi letöltést Hol találom meg a WABCO diagnosztikai szoftvert? Irja be az internet keresőbe: A felhasználói nevével és a jelszavával jelentkezzen be a mywabco-fiókban. A gyors hozzáférés ablakban kattintson a bal egérgombbal a "Diagnosztikai szoftver letöltésére". Itt egy áttekintést talál a legfontosabb diagnosztikai szoftverekről a saját nyelvén. Ezeket Ön többféle kritérium alapján szűrheti, mint pl. a csomag tartalma alapján. A megjelenített programokból Ön azokat tudja letölteni, amelyeket az Ön WABCO diagnosztikai szoftver csomag előfiztése tartalmaz. Nem minden program létezik az adott nyelven. A diagnosztikai szoftverek teljes áttekintéséhez a nyelv kiválasztása ablakban kapcsolja be az angolt Csomag-áttekintése Ön 4 szoftver-csomag közül választhat: komplett Majdnem az összes rendelkezésre álló PC diagnosztikai programot tartalmazza teherautókhoz, autóbuszokhoz és pótkocsikhoz ( , és ) pótkocsi A leginkább közismert diagnosztikai programok pótkocsik WABCO termékeihez busz A leginkább közismert diagnosztikai programok autóbuszok WABCO termékeinek diagnosztizálásához vontatójármű A leginkább közismert diagnosztikai programok vontatójárművek WABCO termékeinek diagnosztizálásához. Hogy az egyes csomagok melyik szoftvereket tartalmazzák, az a következő táblázat jobboldali hasábjában látható. A WABCO folyamatosan azon fáradozik, hogy további diagnosztikai programokkal és ezek egyre több nyelven álljanak az Ön rendelkezésére. Azért a következő táblázat csupán egy áttekintés. Az aktuális diagnosztikai szoftver-verziók áttekintése az interneten címen, A termékszámok áttekintése link alatt található meg. A programáttekintés egy pillanat alatt megjeleníti a rendelkezésre álló programokat. A diagnosztikai programok termékszámainak a formátuma a következő: XXX 0. USB USB-kulcs verziók rendelése esetén egész egyszerűen a XXX 0-t használja a XXX 0 helyett. Az XXX-értékeket a következő táblázat tartalmazza. 12

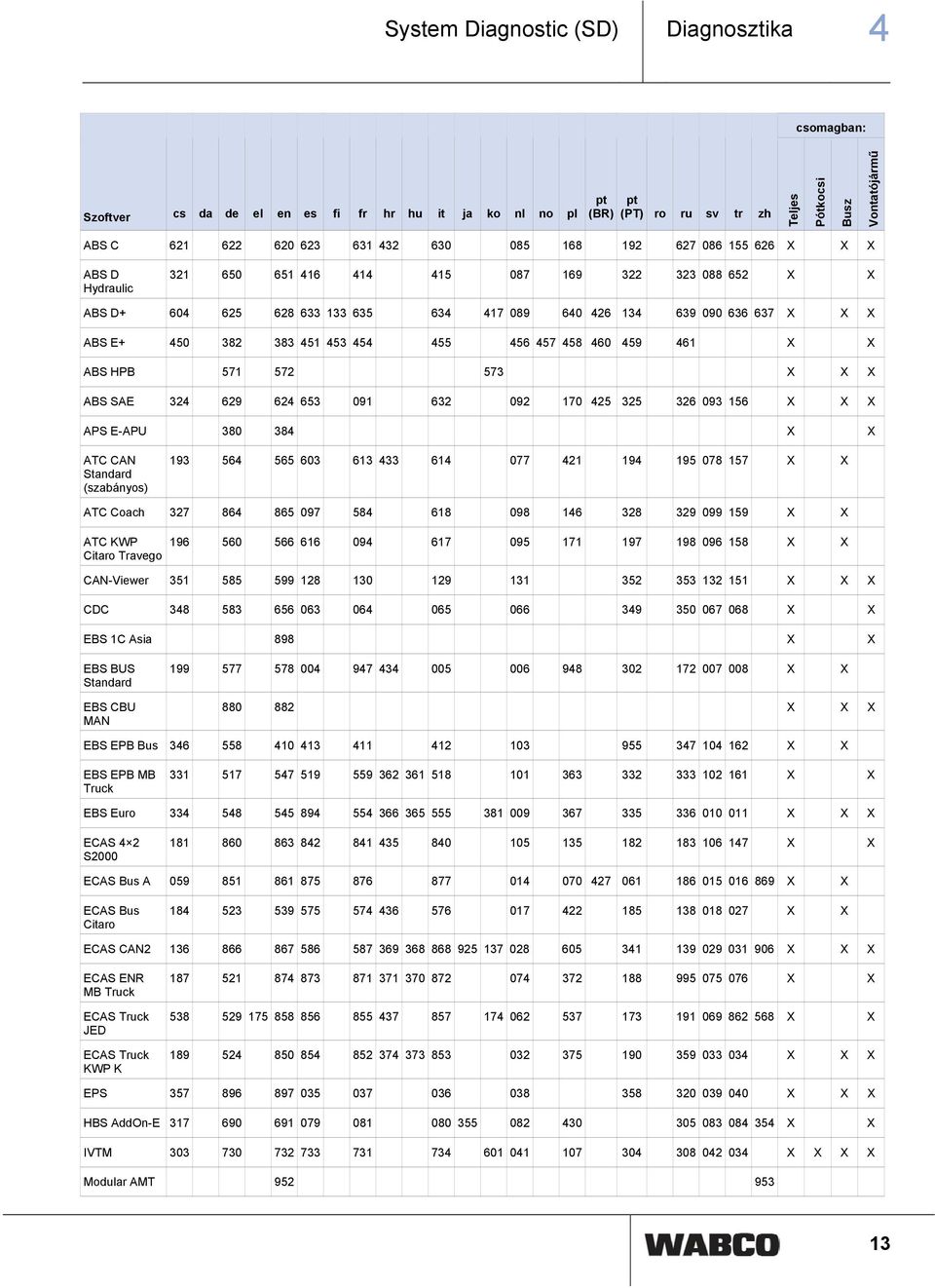

13 System Diagnostic (SD) Diagnosztika 4 csomagban: Szoftver cs da de el en es fi fr hr hu it ja ko nl no pl pt (BR) pt (PT) ro ru sv tr zh Teljes Pótkocsi Busz Vontatójármű ABS C X X X ABS D Hydraulic X X ABS D X X X ABS E X X ABS HPB X X X ABS SAE X X X APS E-APU X X ATC CAN Standard (szabányos) X X ATC Coach X X ATC KWP Citaro Travego X X CAN-Viewer X X X CDC X X EBS 1C Asia 898 X X EBS BUS Standard EBS CBU MAN X X X X X EBS EPB Bus X X EBS EPB MB Truck X X EBS Euro X X X ECAS 4 2 S X X ECAS Bus A X X ECAS Bus Citaro X X ECAS CAN X X X ECAS ENR MB Truck ECAS Truck JED ECAS Truck KWP K X X X X X X X EPS X X X HBS AddOn-E X X IVTM X X X X Modular AMT

14 4 Diagnosztika System Diagnostic (SD) csomagban: Szoftver cs da de el en es fi fr hr hu it ja ko nl no pl pt (BR) pt (PT) ro ru sv tr zh Teljes Pótkocsi Busz Vontatójármű MTS X X ODR Tracker X X OptiDrive (Fast Gear) X SmartBoard X X Trailer Central Electronic X X TEBS D X X TEBS E X X TECAS X X Trailer CAN Router- Repeater (TRR) TrailerGUARD Telematics X X X X VCS X X VCS II X X ZBR X X X Táblázat: 4-1: A diagnosztikai szoftver áttekintése (rev.: 2012/03) Nyelvkód ISO 639 szerint: cs = cseh, da = dán, de = német, el = görög, en = angol, es = spanyol, fi = finn, fr = francia, hr = horvát, hu = magyar, it = olasz, ja = japán, ko = koreai, nl = holland, pl = lengyel, pt(br) = portugál (brazil), pt(pt) = portugál (portugál), ro = román, ru = orosz, sv = svéd, tr = török, zh = kínai A WABCO diganosztikai szoftver telepítése Irja be az internet keresőbe: A felhasználói nevével és a jelszavával jelentkezzen be a mywabco-fiókban. A gyors hozzáférés ablakban kattintson a bal egérgombbal a "Diagnosztikai szoftver letöltésére". Válassza ki a szükséges diagnosztikai szoftvercsomagot és kívánt nyelvet. Kattintson a "Kijlezés" gombra. Megjelenik a letöltési táblázat. 14

15 System Diagnostic (SD) Diagnosztika 4 Válassza ki a szükséges diagnosztikai szoftvert a letöltési táblázatból a programra történő rákattintással. A letöltés automatikusan elkezdődik. Ekkor megkérdezik, hogy a Ön a programot a PC-n szeretné-e tárolni vagy közvetlenül az interneten szeretné működtetni. Válassza ki a "Program helyszínen történő végrehajtása" opciót. A kívánt program letöltése után a programfájl egy Ön által tetszés szerint megadott könyvtárba vagy az előre beállított C:\wabco\download könyvtárba tömörítve elmentésre kerül. A kicsomagolás után a telepítés automatikusan elindul. Röviddel ezután kap egy -t egy linkkel, melyet kattintással jóváhagy arra vonatkozólag, hogy az Ön címe nem jogosulatalanul lett felhasználva. Írja be még egyszer az címét a bejelentkezési maszkba, most azonban a "Beállítások feldolgozása" műveletet válassza ki. A link, melyet -en kapott, tovább viszi Önt arra a web-oldalra, amelyen részletesen le van írva, hogy milyen témákról kaphat értesítést a jövőben -en keresztül WABCO Diagnosztika Hírlevél Megfelel a műhely számítógépére installált diagnosztikai szoftver a legfrissebb verziónak? A több mint 40 programból álló diagnosztikai szoftver előfiztés során hamar el lehet veszíteni az áttekintést. A WABCO Diagnostic Newsletter egész célzottan informál a kiválasztott programok legújabb változatairól és az új nyelvi változatokról. Ezen szolgáltatás használata anoním és kizárólag csak is diagnosztikára vontakozó információk kerülnek elküldésre, reklámlevelek ellenben nem: Változások és frissítések a létező diagnosztikai programokhoz Információk speciális nyelvű új programokról A WABCO Diagnostic Newsletter ingyenes és cégenként töbszörösen használható. Feliratkozás a WABCO Diagnostic Newsletter diagnosztikai hírlevélre Irja be az internet keresőbe: Kattintson a WABCO Diagnostic Newsletter diagnosztikai hírlevél linkre. Írja be az címét és válassza ki az "előfizetés" műveletet, hogy a hírlevélbe első alkalommal beregisztrálhassa magát. Kattinson bele az egyes mezőkbe az egyes programok hírleveleinek aktiválásához vagy aktiválja a teljes oszlopokat és sorokat az oszlop fejlécében található nyelvre vagy a rendszer nevére kattintással. Egy zöld mező jelezi, hogy a program fordítása már létezeik az adott nyelven. Természetesen fennáll annak a lehetősége is, hogy piros mezőre kattint. Ebben az esetben azonnal értesítés kap, ha a program legújabb változata közben már az adott nyelven is rendelkezésre áll. Egy második kattintással ugyanarra a mezőre inaktiválásra kerül a kiválasztás. Vegye figyelembe a diagnosztikai készülékek és adapterek további opció-mezőit is. Ön ugyanezzel az eljárásmóddal bármikor átírhatja a hírlevélbeállításait. Amennyiben Ön nem szeretne további hírleveleket kapni, akkor válassza ki a bejelentkezési maszkban a "leállítás" funkciót, a hírlevél teljes inaktiválsához Liszenc szerződés Egy WABCO diagnosztikai program installálása során automatikusan kijelzésre kerül a liszencszerződés, amelyet Önnek el kell fogadnia, ha fel szeretné telepíteni a programot. A liszencszerződést a WABCO weboldalán szintén le tudja hívni. A diagnosztikai előfizetés rendszerint egy évre szól. Az egy év letelte előtt emlékeztetjük Önt a szerződés meghosszabbítására. Amennyiben a diagnosztikai szoftvert több PC-re kell feltelepíteni, akkor további liszencekre van szükség. További PC-kre történő telepítéshez a diagnosztikai szoftver *.exe fájlját, amelyet Ön az internetről tölthet 15

16 4 Diagnosztika System Diagnostic (SD) le, rá kell másolni a másik PC-kre. Ott Ön el tudja indítani a programot és fel tudja telepíteni a diagnosztikai szoftvert A WABCO diagnosztikai szoftver aktiválása Az összes WABCO diagnosztikai programot aktiválni kell. Az installálás után a programot 10 napon keresztül aktiválás és korlátozás nélkül lehet használni; ezután már nem lehet aktiválás nélkül használni. Ön minden programindítás előtt értesítést kap arról, hogy a programot meddig lehet aktiválás nélkül használni. Az aktiválás után a diagnosztikai szoftvert fixen hozzárendelésre kerül a PC-hez. A liszenc ezáltal felhasználásra kerül. Ezért a diagnosztikai szoftvert csak azon a PC-n aktiválja, amelyen használni szeretné és p l. ne irodai számítógépen. Az engedélyezéshez kattintson az "Engedélykód kérésére". Sikeres aktiválás után a program elindul. Sikertelen kapcsolat esetén egy üzenetet kap a lehetséges ok megjelölésével. Amennyiben nem szüntetteti meg az okot, akkor az engedélyezés csak az Activation@Web-en keresztül lehetséges. Activation@Web Az Activation@Web egy állandóan elérhető internetes portál, amelyen a nap 24 órájában lehet engedély kódot kérni. Ehhez csupán egy internet csatlakozással rendelkező számítógépre van szüksége - nem szükséges ehhez azt a PC-t használni, amelyen a szoftver szeretnénk futtatni. Irja be az internet keresőbe: Önnek két lehetősége van az engedélyezési kód kérésére: Online Az Online-engedélyezés előfeltétele, hogy az Ön számítógépének legyen internet kapcsolata. WABCO Activation@Web-en keresztül Online Az Online-engedélyezéshez kattintson a Start Activation via Internet -re. Kattintson az "Azonnali aktiválásra", miután létrehozta az internetkapcsolatot. Ön először az "Aktiválás folyamatban...", sikeres aktiválás után pedig az Aktiválás sikeres volt üzenetet kapja. Adja be az ablakban a szükséges adatokat. Ön manuálisan is be tudja vinni az adatokat vagy használhatja az ott leírt Activation@Web via USB szolgáltatást is. Ez USB kulcs segítségével viszi át az adatokat. Ön ezután egy engedélykódot kap a diagnosztikai szoftvere számára. Amennyiben az engedélykód sikeresen beadásra került, a program elindul Liszenc-verzió Mind a letöltés ablakban, mind pedig a WABCO diagnosztikai hírlevélben szoftver frissítés esetén megadásra kerül a liszenc-verziója (LIC). Abban az esetben, ha ez az Ön által használt verzióhoz képest változna, akkor a diagnosztikai szoftver aktiválását újra végre kell hajtani. 16

17 System Diagnostic (SD) Diagnosztika Kiterjesztett jogosultság (PIN) A diagnosztikai szoftver segítségével bármely felhasználó végrehajthat diagnosztikákat. A paraméterek megváltozatásához jogosultságra, (PIN) kódra van szükség. Ezt a PIN kódot a WABCO Egyetem megfelelő tréningje után kaphatja meg Ön. További információk a WABCO Egyetem tréningjeivel kapcsolatban az interneten a weboldalon találhatók. A WABCO Egyetem megfelelő tréningjén való részvétel után Ön egy személyes azonosító számot (PIN)-t tud a WABCO-nál az Ön WABCO diagnosztikai szoftvere számára lekérni. Ezzel a személyes azonosító kóddal Ön engedélyezni tudja a szoftver kibővített funkcióit és utána ezekkel módosíthatja a vezérlőelektronikák beállításait. Ön egy ilyen tréning során egy liszenc-engedélyt kap és a PIN kódot közvetlenül le tudja tölteni az internetről. Hagyja jóvá a személyes adatait, ha azok megfelelnek a valóságnak vagy pedig módosítsa azokat. Ön egy PIN kódot kap az összes olyan programhoz és verziókhoz, amelyekhez Ön rendelkezik a megfelelő WABCO tréning bizonyítvánnyal PIN-verzió Mind a letöltés oldalon, mind pedig a WABCO diagnosztikai hírlevélben szoftver frissítés esetén megadásra kerül a PIN-verzió. Abban az esetben, ha ez az Ön által használt verzióhoz képest megváltozna, akkor új PIN kódra van szüksége. Ezt a WABCO Egyetem megfelelő tréningjének elvégzése után kapja meg Ön. Bejelentkezés liszenc-engedéllyel Irja be az internet keresőbe: Jelentkezzen be a liszenc számával és csak az Ön számára ismert engedélyező kóddal (password-del), melyet a liszenc szerződése tartalmaz. ábra 4-3: Liszenc-szerződés A Liszenc-szerződés száma B Engedélyező kód 17

18 4 Diagnosztika System Diagnostic (SD) 4.2 Hardver PC / laptop A WABCO műhelyi alkalmazásokra kifejlesztett, ütéseknek és szennyeződéseknek ellenálló laptopot kínál Önnek. Kérésre előre telepített diagnosztikai szoftverrel is szállítható (termékszám ) Diagnostic Interface A vezérlőegység diagnosztizálásához a (USB) termékszámú WABCO Diagnostic Interface Set (diagnosztikai interfész szettre) van szükség. A szett a diagnosztikai interfészt és egy PC-t vagy laptopot és egy USB-csatlakozókábelt tartalmaz. A diganosztikai interfész jármű felőli csatlakozása megfelel a Diagnostic Controller és a diagnosztikai interfész korábbi verziójának csatlakozásával, így az eddig használt csatlakozókábeleket tobábbra is használni lehet. Attól függően, hogy milyen WABCO rendszert szeretne tesztelni, megfelelő (lásd fejezet 5 Diagnosztikai kábel, oldal 19) csatlakozókábelre van szüksége. Diagnostic Interface Set (USB) ábra 4-4: Laptop Toughbook A diagnosztikai szoftver azonban minden szokványos PC-n is futtatható, amelyek Microsoft Windows XP vagy e fölötti operációs rendszerrel rendelkeznek. A hardverrel szemben nincsenek különleges elvárások. A PC-nek azonban egy szabad USBcsatlakozóval kell rendelkeznie a diagnosztikai interfész számára. ábra 4-5: Diagnostic Interface Set (USB) A szett a következőket tartalmazza: Diagnostic Interface USB-csatlakozókábel a PC-hez, laptophoz Az (USB) diagnosztikai interfész telepítéséhez szükséges USB-meghajtó a WABCO SD szoftver telepítése során szintén feltelepítésre kerül. Az USB-meghajtót és a telepítésének a leírását az internetről is le lehet tölteni. A megfelelő link megtalálásához, írja be a keresőbe: A ( ) soros csatalkozóval és a ( ) USB-csatlakozóval rendelekző Diagnostic Interface-ek korábbi verzióit a továbbiakban is lehet használni. A soros portú Diagnostic Interface-ek csatlakozó-kábelét a PC 9-pólusú COM-portjához kell csatlakoztatni. 18

19 Diagnosztikai kábel Diagnosztika 5 5 Diagnosztikai kábel 5.1 Diagnosztikai tartozékkoffer A WABCO a diagnosztikai szoftver csomagokhoz egy erre kialakított tartozék koffert kínál, amely a leginkább szükséges kábeleket tartalmazza. Azonban a tartozék koffer nem minden WABCO kábelt tartlamaz. A diagnosztikai tartozék koffer által Önnek mindig kéznél vannak az elektronika és a PC közötti összeköttetéshez szükséges legfontosabb összekötő vezetékek és csatlakozóelemek. A jármű sikeres felülvizsgálata után a kábeleket áttekinthetően és védve lehet a kofferben tárolni. Amennyiben már rendelkezik az egyes komponensekkel, akkor a koffert a tartalma nélkül is meg tudja rendelni. A WABCO tartozék-koffer és a diagnosztikai szoftvercsomag célszerű kombinációja a következő: teljes diagnosztikai szoftvercsomag pótkocsi tartozék-koffer tartozék-koffer vontatójárművek számára kiegészítésképpen: esetlegesen szükséges busz-diganosztikai kábel pótkocsi diagnosztikai szoftvercsomag pótkocsi tartozék-koffer vontatójármű diagnosztikai szoftvercsomag tartozék-koffer vontatójárművek számára kiegészítésképpen: diagnosztikai interfész szett (a koffer nem tartalmazza) busz diagnosztikai szoftvercsomag busz tartozék-koffer ábra 5-1: Termékszám pótkocsi tartozék koffer Megnevezés Diagnostic Interface Set (USB) Koffer CAN diagnosztikai-adapter CAN adapter kábel Pótkocsi diagnosztikai kábel VCS I diagnosztikai kábel OE csatlakozó aljzattal VCS II diagnosztikai kábel OE csatlakozó aljzattal Tréler EBS diagnosztikai kábel OE csatlakozó aljzattal 815 xx Diagnosztikai tájékoztató füzet Nyelvkód xx: 01 = angol, 02 = német, 03 = francia, 04 = spanyol, 05 = olasz, 06 = holland, 07 = svéd, 08 = orosz, 09 = lengyel, 15 = cseh, 34 = portugál (brazil) pótkocsi tartozék-koffer A tartozék koffer pótkocsi rendszerek diagnosztizálásához szükséges tartozékokat és kábeleket tartalmazza. (Üres tartozékkoffer: Termékszám ) tartozék-koffer vontatójárművek számára A vontatójármű szerelő koffer az azonos nevű diagnosztikai szoftvercsomag ideális kiegészítése, amely kielégíti a vontatójárművek követelményeit. Ez a koffer tudatosan diagnosztikai interfész nélkül lett megalkotva. Kiváló kiegészítés mindenki számára, akik már rendelkeznek a pótkocsi tartozék kofferrel és nincs szükségük 2 diagnosztikai interfészre. Azon vevők, akik ezt a koffert első kofferként szerzik meg és ezáltal nem rendelkeznek diagnosztikai interfésszel, meg tudják venni ezt az extrát. Egy hely ennek számára a kofferben ki is van 19

20 5 Diagnosztika Diagnosztikai kábel alakítva, hogy minden szükséges komponenst együttesen lehessen tárolni. (Üres tartozékkoffer: Termékszám ) Termékszám Megnevezés OBD-15 pólusú diagnosztikai kábel (DAF, Scania, MAN számára) Koffer ABS D/E (ISO 9141) diagnosztikai kábel busz tartozék-koffer Ez a tartozék koffer mindazon fontos kábeleket tartalmazza, amelyek segítségével diagnosztikákat lehet végrehajtani a buszokban található WABCO szerkezeti egységeken. Továbbá ez a koffer egy Diagnostic Interface-el is rendelkezik. Ez a "Busz" diagnosztikai szoftver csomag tartalmához van hangolva. (Üres tartozékkoffer: Termékszám ) ábra 5-2: A vontatójármű tartozék koffer tartalma Termékszám Megnevezés EPS 35-pólusú csatlakozó adapter Diagnosztikai kábel (Mercedes számára) EBS Euro diagnosztikai kábel (Neoplan számára) Diagnosztikai kábel (MAN számára) EBS diagnosztikai kábel (IVECO számára) ABS-D diagnosztikai kábel EBS diagnosztikai kábel (DAF számára) OBD-Diagnosztikai kábel (Mercedes számára) ECAS csatlakozó kábel ábra 5-3: Termékszám A busz tartozék koffer tartalma Megnevezés Diagnosztikai kábel (Mercedes, EvoBus számára) EBS Euro diagnosztikai kábel (Neoplan számára) Diagnosztikai kábel (MAN számára) 20

21 Diagnosztikai kábel Diagnosztika 5 Termékszám Megnevezés Diagnosztikai kábel (Setra NF 315 MTS számára) OBD diagnosztikai kábel (Mercedes, EvoBus számára) OBD-15 pólusú diagnosztikai kábel (DAF, Scania, MAN számára) Koffer Diagnostic Interface Set (USB) ABS/ASR C 4-csatornás (vontatójármű) 5.2 ABS/ASR csatornás ABS B (vontatójármű) ábra 5-5: 4-csatornás ABS/ASR C (tartozék) pólusú csatlakozó-adapter (ABS, ECAS, EPS, tartalék) (ISO 9141) diagnosztikai kábel pólusú mérőadapter A Átkapcsolás ABS helyzetbe B Gyújtás BE/KI ábra 5-4: 4-csatornás ABS B tartozék pólusú csatlakozó-adapter (ABS, ECAS, EPS, tartalék) pólusú mérőadapter A Átkapcsoló ABS helyzetbe B Gyújtás BE/KI csatornás ABS/ASR C (vontatójármű) ábra 5-6: 6-csatornás ABS/ASR C (tartozék) pólusú csatlakozó-kábel (6-csatornás ABS C) (ISO 9141) diagnosztikai kábel 21

22 5 Diagnosztika Diagnosztikai kábel ABS/ASR D/E (vontatójármű) ABS VCS I (pótkocsi) ábra 5-7: ABS D/E tartozék (ISO9141) csatlakozó adapter (ISO 9141) diagnosztikai kábel diagnosztikai kábel ABS E+ (UDS) (ISO9141) basic csatlakozó adapter ABS Vario C (pótkocsi) ábra 5-9: Tartozék VCS I számára diagnosztikai kábel csatlakozóaljzattal (hossz: 1 m) diagnosztikai kábel* közvetlenül a tesztelő berendezéshez (hossz: 6 m) pótkocsi-diagnosztikai kábel * Csak ISO-tápfeszű elektronikánál. A vegyes tápellátású elektronikákat csak is szeparált diagnosztikai csatlakozóaljzatokkal szabad ellenőrizni! ábra 5-8: Tartozék a Vario C-nél ABS Vario C csatlakozó adapter pótkocsi-diagnosztikai kábel kívülre szerelt diagnosztikai csatlakozók számára 22

23 Diagnosztikai kábel Diagnosztika ABS VCS II (pótkocsi) 5.3 ATC / HLK ábra 5-11: Tartozék az ATC számára ATC (ATR) diagnosztikai kábel pólusú ATC (ITC) csatlakozó adapter ATC CAN diagnosztikai kábel ábra 5-10: Tartozék VCS II számára diagnosztikai kábel csatlakozóaljzattal (hossz: 1 m) diagnosztikai kábel* közvetlenül a tesztelő berendezéshez (hossz: 6 m) CAN diagnosztikai kábel az USB-s ( ) diagnosztikai interfész és a CAN csatlakozóadapter között pótkocsi diagnosztikai kábel ISO 7638 (CAN) csatlakozó adapter CAN Converter. Összeköttetés a Diagnostic Interface seriell ( ) soros diagnosztikai interfész és CAN csatlakozóadapter között. ISO 7638 csatlakozáson keresztüli diagnosztizáláshoz szükséges. * Csak ISO-tápfeszű elektronikánál. A /082/084 0 prémium verzió és a szabvány verziók számára. A vegyes tápellátású elektronikákat csak is szeparált diagnosztikai csatlakozóaljzatokkal szabad ellenőrizni! 23

24 5 Diagnosztika Diagnosztikai kábel 5.4 CAN-Viewer 5.5 EBS EBS EPB (Mercedes) ábra 5-13: CDC tartozék diagnosztikai kábel Mercedes diagnosztikai kábel EBS Euro (vontatójármű) ábra 5-12: CAN Viewer tartozék CAN Converter. Összeköttetés a Diagnostic Interface seriell ( ) soros diagnosztikai interfész és CAN csatlakozóadapter között. ISO 7638 csatlakozáson keresztüli diagnosztizáláshoz szükséges CAN (ISO 7638) 7-pólusú csatlakozó-adapter CAN Viewer (ISO 7638) 7-pólusú csatlakozó-adapter CAN (ISO 12098) 15-pólusú csatlakozó-adapter (7-pólusú) ISO 7638-on keresztüli kábelösszeköttetés felépítése a járműig: ( / 030 0) USB diagnosztikai interfész vagy ( ) soros diagnosztikai interfész ( ) CAN konverterrel ( ) csatlakozó-adapter ( ) csatlakozó kábellel (15-pólusú) ISO on keresztüli kábelösszeköttetés felépítése a járműig ( / 030 0) USB diagnosztikai interfész vagy ( ) soros diagnosztikai interfész ( ) CAN konverterrel és ( ) csatlakozó-adapterrel ábra 5-14: EBS Euro tartozék csatlakozó-adapter diganosztikai kábel IVECO Stralis számára diagnosztikai kábel DAF számára OBD-15 pólusú diagnosztikai kábel DAF, Scania, MAN számára 24

25 Diagnosztikai kábel Diagnosztika TEBS (pótkocsi) 5.6 ECAS ECAS/ESAC (vontatójármű) ábra 5-16: ECAS tartozék ábra 5-15: TEBS tartozék diagnosztikai kábel külső diganosztikai csatlakozó aljzathoz, egyébként kiegészítésképpen szükséges csatlakozóadapter CAN (ISO 7638) CAN diagnosztikai kábel. Összeköttetés a Diagnostic Interface USB ( / 030 0) és a CAN csatlakozóadapter között CAN Converter. Összeköttetés a Diagnostic Interface seriell ( ) soros diagnosztikai interfész és CAN csatlakozóadapter között. ISO 7638 csatlakozáson keresztüli diagnosztizáláshoz szükséges diagnosztikai kábel csatlakozó aljzattal, amennyiben nincs külső beépített diagnosztikai csatlakozó aljzat pólusú csatlakozó adapter (ABS, ECAS, EPS, tartalék), (ECAS) 25 pólusú csatlakozó adapter pólusú mérőadapter (ECAS, ATC, csak ECAS 4x2-A); pólusú mérőadapter (ECAS, ABS) (ISO 9141) diagnosztikai kábel (ECAS CAN II) csatlakozó adapter A ECAS-ra átvátó kapcsoló B Gyújtás BE/KI ECAS/ESAC (Mercedes) ECAS/ESAC ENR/ESR (CAN) Mercedes-Benz, ECAS Mercedes-Benz, EvoBus számára ábra 5-17: ECAS/ESAC (Mercedes) tartozék diagnosztikai kábel 25

26 5 Diagnosztika Diagnosztikai kábel ECAS/ESAC (MAN, Iveco) 5.7 EPS (vontatójármű) ábra 5-18: ECAS/ESAC tartozék MAN diagnosztikai kábel diganosztikai kábel IVECO számára ECAS (pótkocsi) ábra 5-20: EPS tartozék pólusú csatlakozó-adapter (ABS, ECAS, EPS, tartalék) pólusú mérőadapter A Átkapcsolás EPS helyzetbe B Gyújtás BE/KI 5.8 ETS (Busz) ábra 5-19: ECAS tartozék pótkocsi-diagnosztikai kábel kívülre szerelt diagnosztikai csatlakozók számára ábra 5-21: ETS tartozék pólusú csatlakozó-adapter pólusú mérőadapter 26

27 Diagnosztikai kábel Diagnosztika IVTM 5.10 MTS (Bus) ábra 5-23: MTS tartozék ábra 5-22: IVTM tartozék diagnosztikai kábel 14-pólusú Mercedes-Benz, EvoBus csatlakozóaljzatokhoz diagnosztikai kábel 14-pólusú csatlakozó aljzatokhoz a lábtérben (KK NF315 / SETRA számára) Y diagnosztikai kábel MTS diagnosztikai kábel MAN MTS diagnosztikai kábel a ( / 030 0) diagnosztikai interfész USB és az ECU vezérlőegység között csatlakozóadapter* CAN (ISO 7638) CAN diagnosztikai kábel*. Összeköttetés a Diagnostic Interface USB ( / 030 0) és a CAN csatlakozóadapter között CAN Converter*. Összeköttetés a Diagnostic Interface seriell ( ) soros diagnosztikai interfész és CAN csatlakozóadapter között. ISO 7638 csatlakozáson keresztüli diagnosztizáláshoz szükséges. * csak pótkocsik esetében szükséges 27

28 5 Diagnosztika Diagnosztikai kábel 5.11 Trailer Central Electronic (pótkocsi központi vezérlőelektronika) 5.12 ZBR (CVC) ábra 5-25: ZBR/TTZ tartozék MAN diagnosztikai kábel 5.13 OBD (on-board) Multiswitch ábra 5-26: OBD Multiswitch tartozék ábra 5-24: Trailer Central Electronic tartozék diagnosztikai kábel csatlakozóadapter CAN (ISO 7638) CAN diagnosztikai kábel. Összeköttetés a Diagnostic Interface USB ( / 030 0) és a CAN csatlakozóadapter között CAN Converter. Összeköttetés a Diagnostic Interface seriell ( ) soros diagnosztikai interfész és CAN csatlakozóadapter között. ISO 7638 csatlakozáson keresztüli diagnosztizáláshoz szükséges. a OBD (on-board) átkapcsolós kábel a következő kábeleket foglalja magában: MB Actros MAN / DAF Hyundai OnGuardPLUS ábra 5-27: OnGuardPLUS tartozék diagnosztikai kábel OnGuarPLUS 28

29 Ellenőrző- és kiegészítő berendezések Diagnosztika 6 6 Ellenőrző- és kiegészítő berendezések tesztelő koffer légfékes berendezések számára "mezőgazdasági" sűrített levegő ellenőrző koffer ábra 6-1: Tesztelő koffer ábra 6-2: "mezőgazdasági" sűrített levegő ellenőrző koffer A WABCO tesztetlő koffer lehetővé teszi a teljes felszerelésével a légfékes berendezések gyors és pontos ellenőrzését az irányelveknek megfelelően. További információkat a as számú, "A légfékes berendezések ellenőrző kofferral történő ellenőrzésének végrehajtása" című nyomtatványon találhat (németül, angolul). Ezzel az ellenőrző kofferrel sűrített-levegő előállító berendezéseket lehet traktorokban és mezőgazdasági-, valamint erdőgazdálkodási pótkocsik sűrített levegős rendszereiben ellenőrizni. További információk a "A mezőgazdasági- és erdőgazdálkodási járművek légfék rendszereinek hibakeresése" leírásban találhatók (ang: ; német: ). 29

30 6 Diagnosztika Ellenőrző- és kiegészítő berendezések 6.3 Nyomásmérő óra A nyomásmérők a levegőfékes berendezések levegőnyomásának mérésére szolgálnak. A jármű méretétől és felszereltségétől függően a mérések során több nyomásmérőt is alkalmazhatunk terhelésfüggő fék-ellenőrző berendezés ábra 6-3: ALB-ellenőrző készülék Légrugós járművek pneumatikus terhelésfüggő fékszabályzójának ellenőrzéséhez és beállításához. További információkat a " terhelésfüggő fék-ellenőrző berendzés" leírásban találhat (németül) XX 2 terhelésfüggő fék-beállító kulcs műszerfal nyomásmérő, max. 10 bar, Ø 60 mm, megvilágított hitelesített nyomásmérő, max. 10 bar, Ø 100 mm hitelesített nyomásmérő, max. 16 bar, Ø 100 mm hitelesített nyomásmérő, max. 25 bar, Ø 100 mm hitelesített nyomásmérő, max. 16 bar, Ø 100 mm dupla műszerfal nyomásmérő, max. 10 bar, Ø 60 mm, megvilágított dupla nyomásmérő 2x 16 bar ábra 6-4: Terhelésfüggő fék-beállító kulcs A terhelésfüggő fék-beállító kulcs kétféle változatban kapható a pneumatikus terhelésfüggő fék-szabályzó beállításához: a és sorozathoz a és sorozathoz 30

31 Ellenőrző- és kiegészítő berendezések Diagnosztika ABS ellenőrző csatlakozó dugó / WABCO Compact Tester A WABCO Compact Tester kompakt tesztelővel a WABCO elektronika hibakódjait lehet kiolvasni. A jármű csatlakozókábele megfelel a diagnosztikai interfészhez. A WABCO Compact Tester három gombbal működhető. A kijelző alfanumerikus. A jelek jelentését piktogrammok magyarázzák el a készülék elülső-, ill. hátoldalán. A WABCO Compact Tester kompakt tesztelővel a következőket tudja végrehajtani: A hibatár kiolvasása A hibatár törlése A rendszer kijelzése ábra 6-5: Ellenőrző csatlakozó dugó A vontatójárművön található (24 V)-os ISO 7638 csatlakozási pont működésének ellenőrzéséhez. Csak pótkocsi vontatásra alkalmas járművekhez. 6.7 Villogó kód csatlakozódugó Rendszer szerinti különleges funkciók p. l. Üzembe helyezés Funkcióteszt Az össz-kilométer állás kiolvasása Az ISS-sebességhatár kijelzése A szervízintervallumok visszaállítása Bővített hibakijelzés Attól ffügően, hogy milyen WABCO rendszert szeretne Ön tesztelni, megfelelő (lásd fejezet 5 Diagnosztikai kábel, oldal 19) csatlakozókábelre van szüksége WABCO Compact Tester pótkocsi- ABS számára ábra 6-6: Villogó kód csatlakozódugó VARIO Compact ABS számára kívülre szerelt diagnosztikai csatlakozóval (villogó kód kiolvasás diagnosztikai kontroller nélkül). 31

32 6 Diagnosztika Ellenőrző- és kiegészítő berendezések II WABCO Compact Tester vonójárművek-, pótkocsik- és hidraulikus-abs-ek számára (VCS II is) 6.9 WABCO Leakage Detector (szivárgás érzékelő) (kínai előlappal: ) ábra 6-7: WABCO Leakage Detector (szivárgás érzékelő) Modern ultrahangos technika segítségvel a WABCO szivárgás-érzékelő lehetővé teszi a gyors és megbízható tömítetlenség keresést a jármű légfék- és légrugó rendszerében. A szivárgás-érzékelőre és egyéb más innovatív műhely diagnosztikai megoldásokra vonatkozó további kérdések eseténben lépjen kapcsoltba a WABCO Ügyfélszolgálatával. 32

33 W.EASY diagnosztikai megoldások Diagnosztika 7 haszongépjárművek részére 7 W.EASY diagnosztikai megoldások haszongépjárművek részére A WABCOWÜRTH több márkára kiterjedő diagnosztikai megoldásai az összes közismert márkájú vontatójármű, nyerges pótkocsi / pótkocsi, kisteherautó és buszok számára szolgáltatnak gyors, pontos, megbízható és érthető eredményeket. A W.EASY diagnosztikai megoldások moduláris felépítésüek és az induló szervizcsomagtól egészen a komplett megoldásokig tartalmaznak megoldásokat az Ön műhelyében felmerülő speciális igényekhez. Ezáltal minden Ügyfél egyénre szabott W.EASY diagnosztikai megoldásokat kap. Minden W.EASY diagnosztikai megoldás egy alapcsomagból áll, amely minden diagnosztikai megoldás alapja. Erre felépítve a szükséges szoftver / hardver egyénileg kiegészíthető. Az alapcsomag a következőket tartalmazza: Diagnosztikai koffert A jármű kommunikációs egységét (VCI) Hardver A hardver a következőket tartalmazza: Panasonic Toughbook CF-53 laptopot VCI jármű kommunkiációs egységet USBcsatlakozóval Diagnosztikai és csatlakozó kábelek széles választékát különböző gyártók vontatójárművei, nyerges pótkocsiai / pótkocsiai, kisteherautói és buszai számára Stabil diagnosztikai kocsik Tartozék termékek, mint pl. nyomtató Szoftver Többféle márkához alkalmas szoftver: Többféle márkához alkalmas szoftvert kínálunk közismert gyártók vontatójárműveihez, nyerges pótkocsiaihoz / pótkocsiaihoz, kisteherautóihoz és buszaihoz. Ön bármikor használhatja a teljes liszencet, de épp úgy megrendelheti az egyedi liszencet is: Vontatójármű szoftvercsomag Nyerges pótkocsi / pótkocsi szoftvercsomag Kisteherautó szoftvercsomag Busz szoftvercsomag Komplett szoftvercsomag (vontatójármű, nyerges pótkocsi / pótkocsi, kisteherautó, busz) A legfontossan diagnosztikai funkciókat tartalmazza: Automatikus rendszer szkennelés Hibakódok olvasása és törlése Tényleges értékek kiválasztása, olvasása és összehasonlítása Megvezérlések Kalibrálások és kódolások USB kábelt OBD 16-tüskés J1962 kábelt A termék hotline vonal használatát A diagnosztikai készülék használatának helyszíni oktatását Az eredeti WABCO rendszerdiagnosztika a W.EASYbe bele van integrálva. Erre felépítve a szükséges szoftver / hardver egyénileg kiegészíthető: 33

34 7 Diagnosztika W.EASY diagnosztikai megoldások haszongépjárművek részére Eredeti WABCO System Diagnostics rendszer diagnosztika: Eredeti WABCO System Diagnostics rendszer diagnosztika vontatójárművek, nyerges pótkocsik / pótkocsik és buszok számára. Itt szintén lehetőség van komplett- vagy egyedi liszenc megrendelésre: Vontatójármű szoftvercsomag Nyerges pótkocsi / pótkocsi szoftvercsomag Busz szoftvercsomag Komplett szoftvercsomag (vontatójármű, nyerges pótkocsi / pótkocsi, busz) Műszaki adatok A járműspecifikus teszteredmények, karbantartási tervek, valamint szerelési csoporttól függő alkatrészlisták és kapcsolási rajzok támogatást nyújtanak a hibakeresés során. Mindezek mellett további rendszerinformációkat tartalmaz a WABCO INFORM adatbankból. Munkaértékek Opcionálisan számos munkaértéket kínálunk Önnek hiteles és átlátszó, átfogó munkákkal. A munkaértékek modullal egymással összekapcsolódó munkaérték számításokat is végre tud hajtani. Ebben segít Önnek a kettős elszámolás, amit a mindenkori fő munkákban nem kell az ügyfél felé elszámolni. Kiegészítésképpen a munkaértékek modullal költségvetéseket, megbízásokat, számlákat és szállítói megrendeléseket is létre tud hozni. A szoftver az áttekinthető menüstruktúrája és az intuitív kezelhetősége által tűnik ki (maximális támogatottság a szövegkeresésben, az internetkeresőhöz hasonlóan). Az integrált segédfunkciók és funkcióleírások lehetővé teszik a diagnosztikát néhány kattintás segítségével. A W.EASY egyedüli diagnosztika rendszerként valódi multitasking-et kínál a kényelmes és hatékony diagnosztika számára: A különböző funkciók és információk egyidejű megjelenítése egészen az ablak méretig, még áttekinthetőbbé teszik Önnek a diagnosztikát és a drága idejével is takarékoskodnak. A rendszeres frissítések a rendszert folyamatosan a legfrissebb állapotban tartják. A több márkára kifejlesztett diagnosztikai megoldásunk mellett a WABCOWÜRTH átfogó szerviz szolgáltatást, személyes kapcsolattartást, termék és jármű Hotline szolgáltatást, felhasználói képzést és vonzó lízing és pénzügyi megoldásokat kínál. Mivel ügyfeleink igényei rendkívül eltérőek, ezért a WABCOWÜRTH a kínálatát rugalmas és moduláris rendszerben építette fel. A márkafüggetlen haszonjármű szervíz diagnosztikai követelményei és költség struktúrája eltér egy nagy gyártó hálózatban működő szervízétől, egy fuvarozó vállalat vagy egy szállítmányozási szolgáltató műhelyétől, más rendszerekre van szükség mind a kisteherautókra, mind pedig a trélerekre szakosodott szolgáltatók esetében. A WABCOWÜRTH esetében minden Ügyfél pontosan azt kapja, amire szüksége van. A következő kapcsolati adatokat használhatja abban az esetben, ha kérdései adódnának W.EASY-vel kapcsolatban, további információkat szeretne kapni vagy a terméket meg szeretné venni. WABCOWÜRTH Workshop Services GmbH Benzstraße 7, D Künzelsau Telefon: / Telefax: / info@wabcowuerth.com További információkat a oldalon talál. 34
