1 Tartalomterjesztő hálózati megoldások Tartalomkezelési technológiák, MI BSc szak Médiainformatika és -biztonság szakirány

2 Kisszótár DVB (Digital Video Broadcasting), DVB-T, DVB-C, DVB-S, DVB- H; ETSI; SDTV (Standard Definition Television) HDTV (High Definition Television) FTTH (Fiber to the Home) FTTN (Fiber to the Node) FTTC (Fiber to the Curb) ADSL (Asymmetric Digital Subscriber Line); ADSL2+: <1,5 km, akár 25 Mbit/s VDSL (Very High Speed DSL): szimmetrikus/aszimmetrikus; pl. 26 Mbit/s fel/le; vagy pl. 39 Mbit/s le/13 Mbit/s fel (VDSL2: akár 250 Mbps)

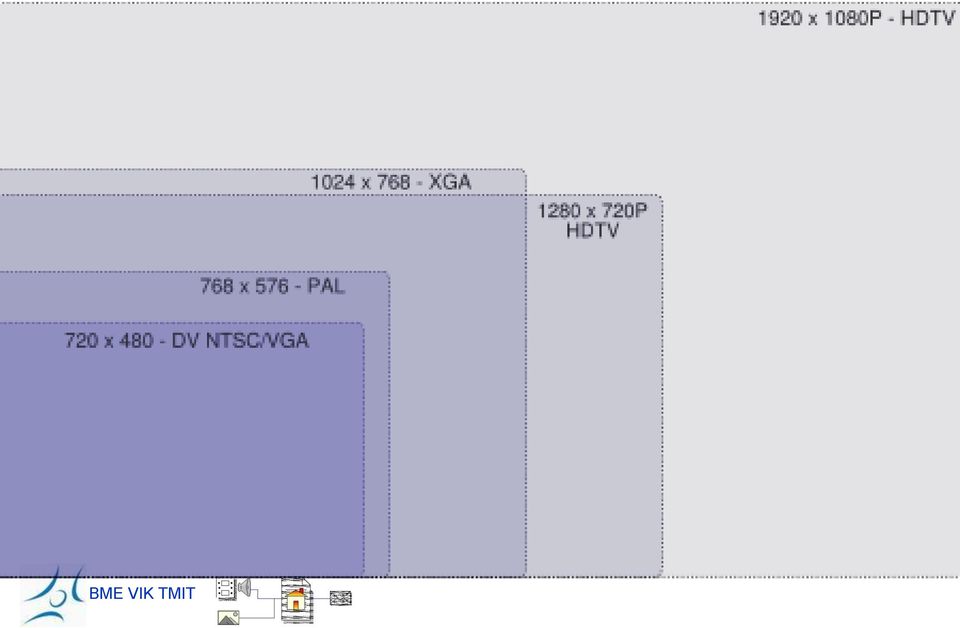

3

4 Az ITU-T IPTV definíciója IPTV is defined as the service delivery of video/audio, text, graphics and interactivity over IP networks managed to provide the required level of QoS/QoE, security and reliability. (Interaktív) multimédia IP hálózaton - QoS/QoE

5 Előfeltételek a szélessávú gerinchálózatok kiépülése a szélessávú hozzáférések elterjedése a mai tömörítő eljárások mellett 1-2 Mbps -> elfogadott minőségű műsor

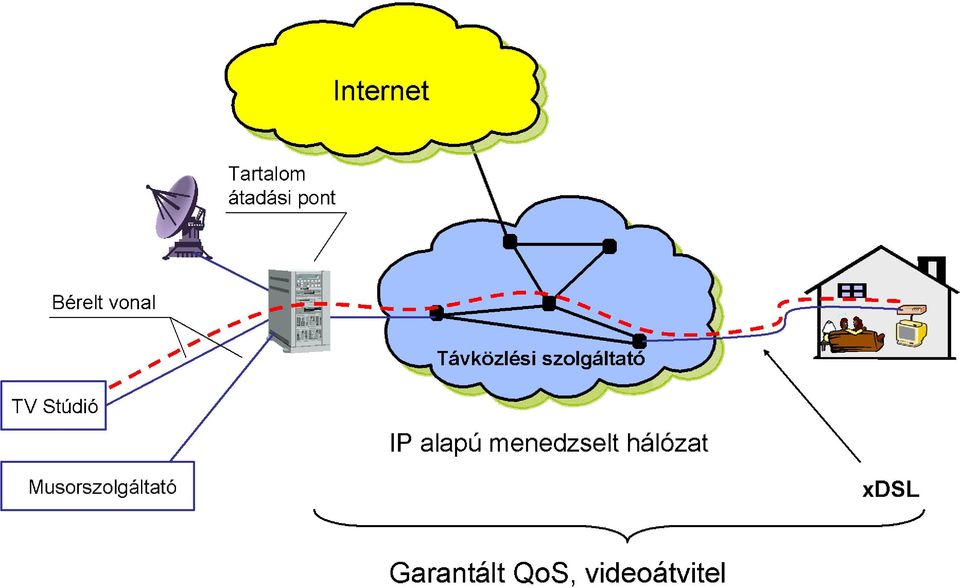

6 első típusú IPTV szolgáltatás a műsorforrás és a felhasználó közötti sávszélességet az IPTV szolgáltató zárt (teljesen IP) hálózatán biztosítja, garantált feltételekkel Tipikusan: vezetékes telefonszolgáltató (vagy alternatív szolgáltató, egy vezetékes telefonszolgáltató infrastruktúráján) a jelfolyamot menedzselt IP hálózaton juttatják el a tartalom-átadási pontról a felhasználóhoz a tartalom-átadási pontra tipikusan műholdas vétel útján vagy bérelt vonalon keresztül jut el a tartalom Előfizetői hozzáférés: xdsl, optikai, hibrid -> csak a szolgáltató kínálatában levő műsorok

7

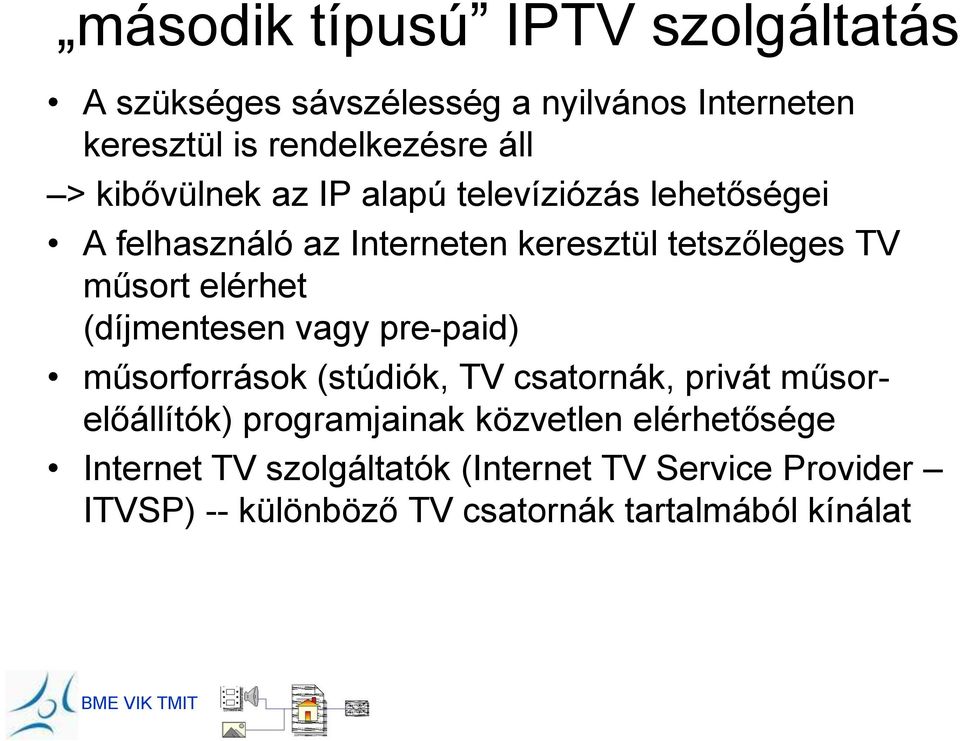

8 második típusú IPTV szolgáltatás A szükséges sávszélesség a nyilvános Interneten keresztül is rendelkezésre áll > kibővülnek az IP alapú televíziózás lehetőségei A felhasználó az Interneten keresztül tetszőleges TV műsort elérhet (díjmentesen vagy pre-paid) műsorforrások (stúdiók, TV csatornák, privát műsorelőállítók) programjainak közvetlen elérhetősége Internet TV szolgáltatók (Internet TV Service Provider ITVSP) -- különböző TV csatornák tartalmából kínálat

9

10 A 2. típus esetében a garantált sávszélességhez nincs szolgáltató a felhasználó műsor-választása fizikailag nem korlátozható -> QoS internetszolgáltatókkal (ISP)

11 Szolgáltatások a valós idejű műsor leállítása, majd továbbnézése; műsorelem (pl. reklám) átugrása (aszinkronitás, szinkronitás) Műsorok rögzítése (távolról vezérelten is, pl. telefonról); beépített triggerekkel VoD (Video on Demand) EPG (Electronic Program Guide on-line műsorújság) személyre szabott (perszonalizált) szolgáltatások Felhasználói tartalmak (user originated/generated content) A földrajzi határok eltűnése Játékok (IPTV konzol) Interaktív alkalmazások, csoport-alkalmazások, üzenet-terminál, stb.

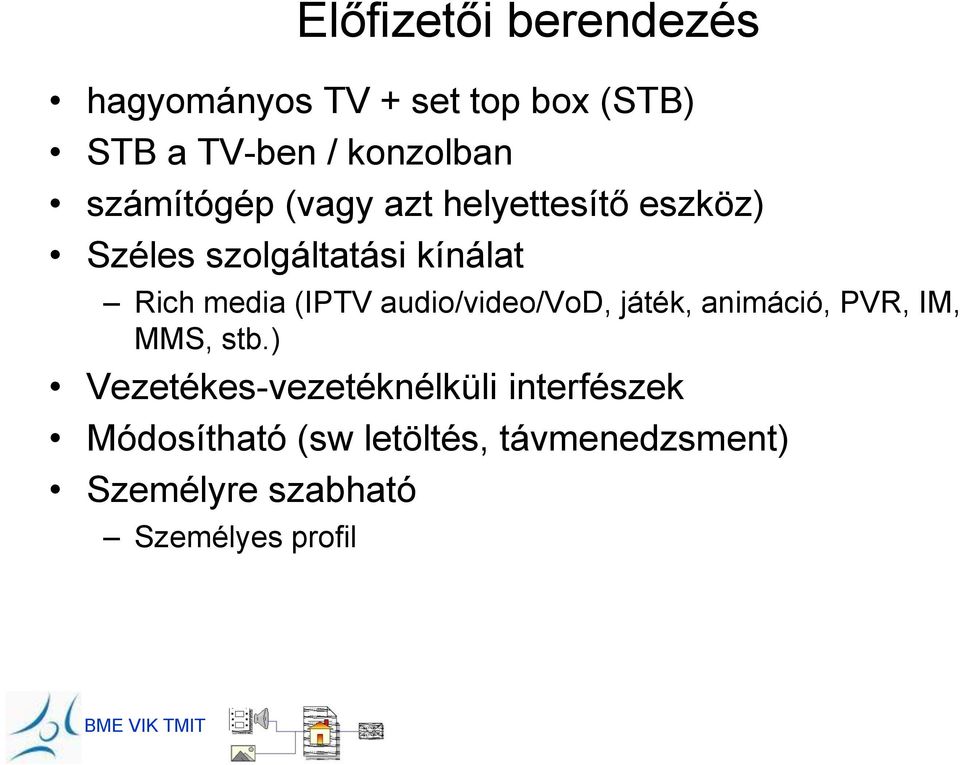

12 Előfizetői berendezés hagyományos TV + set top box (STB) STB a TV-ben / konzolban számítógép (vagy azt helyettesítő eszköz) Széles szolgáltatási kínálat Rich media (IPTV audio/video/vod, játék, animáció, PVR, IM, MMS, stb.) Vezetékes-vezetéknélküli interfészek Módosítható (sw letöltés, távmenedzsment) Személyre szabható Személyes profil

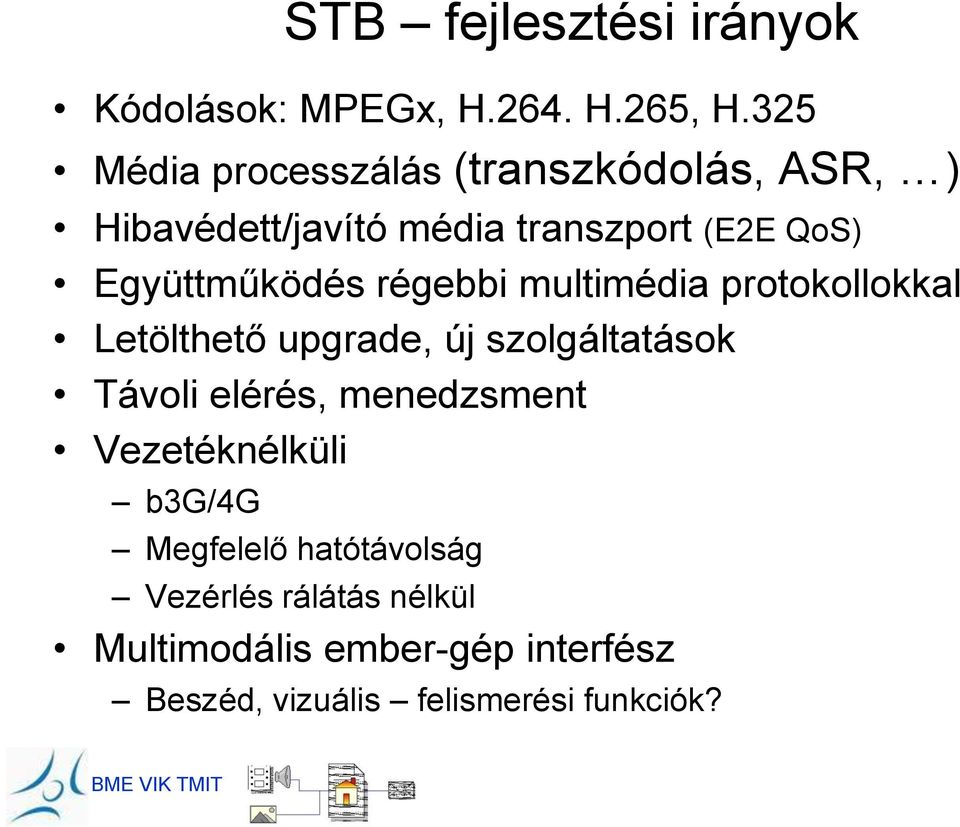

13 STB fejlesztési irányok Kódolások: MPEGx, H.264. H.265, H.325 Média processzálás (transzkódolás, ASR, ) Hibavédett/javító média transzport (E2E QoS) Együttműködés régebbi multimédia protokollokkal Letölthető upgrade, új szolgáltatások Távoli elérés, menedzsment Vezetéknélküli b3g/4g Megfelelő hatótávolság Vezérlés rálátás nélkül Multimodális ember-gép interfész Beszéd, vizuális felismerési funkciók?

14 CEA 2014 Consumer Electronics Association (CEA) Philips, Samsung, Sony, Pioneer, Panasonic, Hitachi, Intel, Echostar Célok: Egységes, részletes HTML és A/V definíció IPTV terminál eszközhöz Műsorterjesztéshez Interneten és házi LAN-ra Internet és házi LAN esetében ahol lehet meglevő szabványokra épít DLNA (Digital Living Network Alliance) az otthoni eszközöknél UPnP (házi LAN-hoz) HTTP XHTML, CSS2.1, CSS-TV PC és TV Sok kliens típus: mobiltelefontól HDTV-ig Operációs rendszer független

15 CEA 2014 specifikáció távoli UI (RUI) kliensek és szerverek Szerver/ kliens interakció házi LAN-on Szerver/ kliens interakció Interneten CE-HTML: böngésző a CEA 2014 kliens eszközökhöz

16 Internet 2014 szerver A/V és web lapok XHTML web lapok, NEM foglalkozik: A/V protokollal, Szolg. azonosítással, stb. A/V és web lapok Házi 2014 szerver házi LAN DLNA 1.0 A/V, UPnP eszközök, XHTML web lapok A/V window A/V web window page A/V 1 window A/V web window page A/V 2 web window page A/V 2 web page window 2 web page 2 web page 2014 kliens (TV)

17 CEA 2014 kliens képességei web böngésző, A/V ablakokkal "CE-HTML": XHTML 1.0 CSS-TV (CSS1 alapú) + CSS2.0 and CSS2.1 elemek GIF, JPEG, PNG, PNG DOM2 ECMA "javascript" URL séma Skálázhatóság, font, font behelyettesítés, stb. A/V: Helyi lejátszás vagy streaming Ablak vagy teljes képernyő Streaming: LAN-on vagy Interneten 'plug-in felépítésű A/V LAN stream formátum: DLNA 1.0 window Internet stream: nem specifikált web A/V page 1 A/V window web page window A/V A/V web page window 2 A/V window web page window 2 web page 2 web page

18 CEA 2014 kliens képességei Profil alapú képességbeállítás szerver-oldali scripting (web lap igazítása a kliens képességeihez) Pl. SD_UIPROF: w=640, h=480, truecolor hscroll=false, vscroll=true font= sans-serif, monospace navigationkeys=true, numerickeys=true colorkeys=false, playcontrolkeys=true

19 IPTV szabványosítás International Telecommunication Union (ITU) Focus Group on IPTV Consumer Electronics Association (CEA) Alliance for Telecom Industry Standards (ATIS)

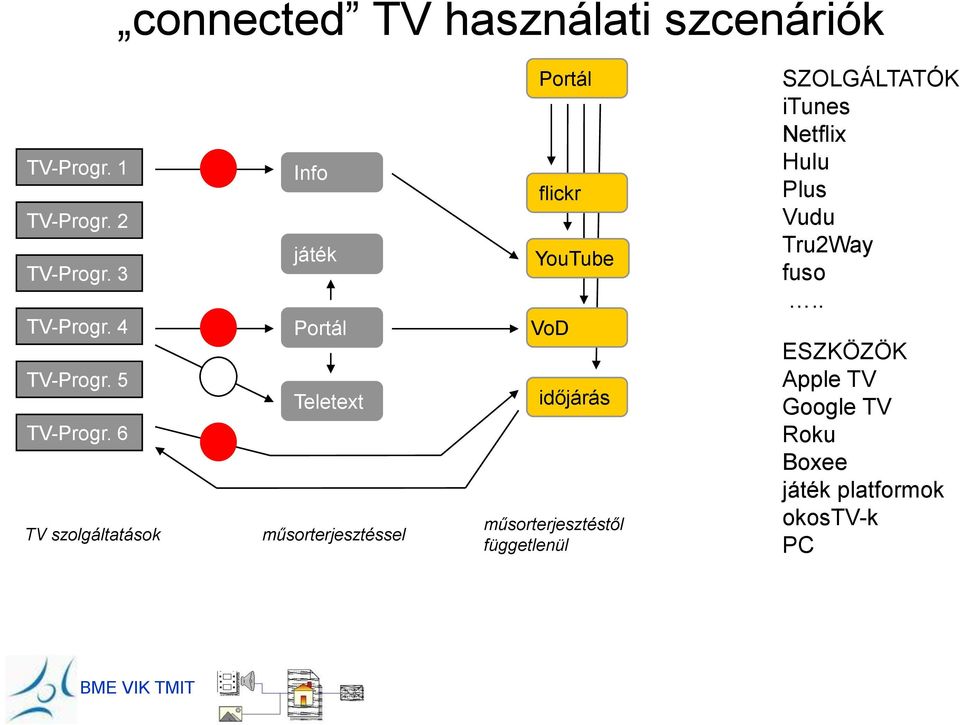

20 connected TV használati szcenáriók TV-Progr. 1 TV-Progr. 2 TV-Progr. 3 TV-Progr. 4 TV-Progr. 5 TV-Progr. 6 TV szolgáltatások TXT Info játék Portál Teletext műsorterjesztéssel Portál flickr YouTube VoD időjárás műsorterjesztéstől függetlenül SZOLGÁLTATÓK itunes Netflix Hulu Plus Vudu Tru2Way fuso.. ESZKÖZÖK Apple TV Google TV Roku Boxee játék platformok okostv-k PC

21 DLNA Digital Living Network Alliance - dlna.org Cél: otthoni (média) hálózathoz eszközök könnyen kapcsolódó közege; médiatartalom fogyasztása és menedzselése iparági előírások: elfogadott szabványok és architektúra modell média formátum profilok (kötelező és opcionális) otthoni (média) hálózathoz kliens-szerver UPnP (eszköz érzékeléséhez, session létrehozásához) HTTP vagy RTP (tartalom átvitele) DRM tanúsítvány és logo

22 DLNA Interoperability Stack DTCP/IP (mandatory) and WMDRM-ND (optional) kereskedelmi tartalom védelme otthoni hálózatban AV Use Cases JPEG, LPCM, MPEG2, MP3, MPEG4, AAC LC, AVC/H optional formats Print Use Cases JPEG, XHTML- Print + optional formats média tartalom kódolása és címkézése (azonosítása) együttműködéshez UPnP AV 1.0 UPnP Print Enhanced 1.0 média tartalom azonosítása, menedzselése, terjesztése UPnP Device Architecture 1.0 eszközök észlelése és vezérlése HTTP (mandatory) and RTP (optional) a tartalom továbbításának protokollja IPv4 Protocol Suite Wired: 802.3i, 802.3u; Wireless: a/b/g; Bluetooth eszközök fizikai kapcsolódása és kommunikációja

23 DLNA eszköz osztályok Home Network Devices Digital Media Server Digital Media Player Digital Media Renderer Digital Media Controller Digital Media Printer Mobile Handheld Device Mobile Digital Media Server Mobile Digital Media Player Mobile Digital Media Downloader Mobile Digital Media Uploader Mobile Digital Media Controller Home Infrastructure Device Mobile Network Connectivity Function Mobile Interoperability Unit 23

24 otthoni eszköz (Home Device) DLNA média formátumok média formátum elvárt formátum opcionális formátum Imaging JPEG GIF.TIFF.PNG Audio LPCM( 2 Channel) MP3.WMA9. AC-3.AAC.ATRAC3plus Video mobil/kézi eszköz MPEG2 média formátum elvárt formátum opcionális formátum Imaging JPEG GIF.TIFF.PNG Audio MP3 and MPEG4 AAC LC MPEG4 (HE AAC, AAC LTP, BSAC), AMR, ATRAC3plus, G.726, WMA, LPCM Video MPEG4 AVC (AAC LC Assoc Audio) VC1, H.263, MPEG4 part 2, MPEG2, MPEG4 AVC (BSAC or other for Assoc. Audio)

25 DLNS sequence diagram példák Pull

26 DLNS sequence diagram példák Push

27 DLNS sequence diagram példák

28 UPnP - CP, Device & Service?? 28

29 UPnP - Protocol Stack 29

30 VoD Videótartalmat kiválasztani és nézni (hálózaton át) Médiafolyam vagy letöltés Az alkalmazásban van VCR (videó rögzítési) funkcionalitás (benne: gyors előretekerés, pause, visszatekerés, stb.) Push VoD terjesztés a set top box-ra a műsorközlőtől BBC 2008

31 A felhasználói tartalmak beindulása Új minták a tartalomszelekcióban és tartalomtovábbításban Új technológiai lehetőségek - új közönség Lecsökkent a nyilvánosság tereibe való belépési korlát (A célközönség meghatározásában a régi minták nem hatékonyak.)

32 A több-képernyős fogyasztás kora Média-fogyasztásunk idejében képernyőkre bámulunk MONITOR, OKOSTELEFON, TV, TABLET Kontextus szerint: HOL vagyok, MIT kívánok, MENNYI időm van? SORRENDI vagy EGYIDEJŰ többképernyőzés A mobil készüléket (ma: elsősorban a telefont) bámuljuk az idő legnagyobb részében Beállításaink, szokásaink, előéletünk automatikusan követnek bennünket egyikről a másikra. DE! 2012 NJSZT 32

33 A TELEFON : ezzel az eszközzel töltjük a legtöbb időt (felhasználói szegmenstől - életkor, helyzet, aktivitás függően más arányban) Egyre inkább ez a kiinduló pont az interaktivitásban. TALÁLT IDŐ? érzés: azonnal tudok cselekedni, nem kell várni, gyorsan eredményes vagyok. Azok a korosztályok is így érzik, akik nem éltek a mindig, mindenhol elérhető vagy korszak előtt. DE! 2012 NJSZT 33

34 Adatok (Sterling Brands+Ipsos/Google felmérés, 2012) PC használat célja: konkrét információ keresése (40%) naprakészen tartás (29%) 69%-ban otthon, 31%-ban azon kívül A napi gépi interakciók 24%- a történik PC-vel. TELEFONhasználat célja: kommunikáció (54%) szórakozás (33%) 60%-ban otthon, 40%-ban azon kívül A napi gépi interakciók 38%- a történik telefonnal. DE! 2012 NJSZT Forrás: Sterling Brands+Ipsos/Google felmérés,

35 TABLEThasználat célja: szórakozás (63%) kommunikáció (32%) 79%-ban otthon, 21%-ban azon kívül A napi gépi interakciók 9%-a történik tablettel. DE! 2012 NJSZT Forrás: Sterling Brands+Ipsos/Google felmérés,

36 Az egyik típus: SORRENDI többképernyőzés az egyik miatt lépek a másikhoz más-más szerepe van a PC-nek a telefonnak a tabletnek A leggyakoribb tevékenységek DE! 2012 NJSZT Forrás: Sterling Brands+Ipsos/Google felmérés,

37 Tipikus használat: Egyszerű online tevékenységek leggyakoribb kiinduló eszköze a TELEFON. (info-keresés, böngészés, közösségi háló, jön föl a videó-nézés és a bankolás) DE! 2012 NJSZT Forrás: Sterling Brands+Ipsos/Google felmérés,

38 Tipikus használat: Komplex tevékenységeknél (utazás tervezése, szervezése, bankolás), továbbá ha a gyorsaság, a képméret fontos a leggyakoribb kiinduló eszköz a PC. DE! 2012 NJSZT Forrás: Sterling Brands+Ipsos/Google felmérés,

39 Tipikus használat: TABLETen kezdődik gyakran a videó nézése, utazás tervezése, online vásárlás a komplex (biztonságos) tevékenység jellemzően PCn fejeződik be. DE! 2012 NJSZT Forrás: Sterling Brands+Ipsos/Google felmérés,

40 keresés böngészés vásárlás videó Újra keresi, amit az előzőn megtalált 63% 61% 61% 43% Direkt navigáció 52% 58% 48% 43% ben átküldi a linket 49% 45% 31% 30% DE! 2012 NJSZT Forrás: Sterling Brands+Ipsos/Google felmérés,

41 A másik típus: EGYIDEJŰ több-képernyőzés: DE! 2012 NJSZT Forrás: Sterling Brands+Ipsos/Google felmérés,
