1 3 Termékismertető 3630 J kiadás, hatályos márciusától Scotchcal 3630-as Fényáteresztő Fóliasorozat A 3M Scotchcal 3630-as Fényáteresztő Fóliasorozat ideális választás olyan belülről megvilágított feliratokhoz, ahol erős, tiszta színekre (sok helyen PANTONE szimulációval) van szükség. Ez a tartós, öntött vinil fólia tiszta, maradandó, nyomásérzékeny ragasztóanyaggal és fényáteresztő szintetikus hordozóval, ami még nedvesen sem válik le. A matt felszín megszűnteti a csillogást, és egyenletes fényt biztosít mind a visszavert mind az átengedett fényből. Javasolt grafikatípusok és felhasználás Ezekre a fajta grafikákra és felhasználási módokra érvényes lehet a 3M MCS garanciája. Kérjük olvassa el a teljes tájékoztatót a részletekért. Beltéri és kültéri használatra ilyen felületen: o A felsoront kompatibilis felületeken o Belülről megvilágított feliratokon o Belülről megvilágított 3M Scotchcal 3640GPS vagy 3642GPS áttetsző fóliával védett napellenzőn Elsődleges felszíni applikációként Az 5.16-os Tájékoztató Ismertető szerint leírt, megfelelően irányított környezetben végzett szilárd műanyag felülettel végrehajtott hőformázáshoz Felhasználói korlátozások Másféle applikációkra normális esetben nem vonatkozik a garancia, kérjük lépjen velünk kapcsolatba, hogy megismerhessük igényeit és másik fóliatípust ajánlhassunk. A fólia helytelen használata Rugalmas felületre történő applikáció Szilikon és hasonló bevonattal rendelkező felületek applikációja A már 2 felvitt fóliaréteggel rendelkező felületekre (kivéve, ha az a 4. oldalon leírt Három Fóliaréteg Felhelyezése részben leírtak szerint történt) Gépjárműalkatrész-gyártók számára készített grafikákra; lépjen kapcsolatba a 3M Gépjármű osztályát alternatívákért Kompatibilis termékek Festékek 3M 1900-as Szitázótinta 3M 9800 UV-s Szitázótinta Anyagok 3M Panaflex 945GPS Napellenző és Feliratozó 3M Panagraphics II Közbenső Rugalmas Felület Síma, merev anyagok, mint a sima akrillikus, polikarbonát*, PETG bevonat, vagy az üveg *A 3M Scotchcal 3630-as Fényáteresztő fólia tipikusan jól tapad solar-grade polikarbonát felületekre, bár ezek közül néhány gyengítheti a 3630-as fólia tapadóképességét. Kérjük lépjen kapcsolatba a 3M Reklámgrafikai Technikai Szolgálatával amennyiben problémája van ezzel a kombinációval. További információkat keressen az információs tájékoztató 5.7- részében. Polikarbonát felületek esetében szükséges lehet a felület sütéssel való szárítása használat előtt. Grafikavédelmi Lehetőségek 3M Scotchcal 3640GPS Nagy Csillogású Laminátum 3M Scotchcal 3642GPS Matt Laminátum 3M Screen Print 9800CL-es Csillogó Lakk 3M Screen Print 1820DR-es Csillogó Lakk 3M Screen Print 9720UV-s Csillogó Lakk 3M Scotchcal 8519-es Fényes Laminátum 3M Scotchcal 8519-es Matt Laminátum Tulajdonságok A megadott értékek tipikus értékek és külön megjelölés nélkül a megmunkálatlan fóliára vonatkoznak; specifikációban nem használhatóak. A fólia megmunkálása bizonyos értékeket megváltoztathat. Ha kérdése van a konstrukciójáról, lépjen kapcsolatba Technikai Szolgálatunkkal. Jellemző Fólia Fólia színe A következő oldalon folytatódik. Öntött vinil Fényáteresztő 1. oldal, összesen: 7

2 Megjegyzés: Az oldalon feltüntetett 3M termékek teljes terméknevét megtalálja az 1. oldalon. Tulajdonság Vastagság Ragasztó típusa Ragasztó színe Hordozó Nyújtóerő Vegyi ellenállás Ragasztó nélkül: 0,05 mm Ragasztóval: 0,08-0,10 mm Nyomásérzékeny Átlátszó Fényáteresztő, szintetikus hordozó 0,9 kg/cm, 23 C-on Ellenáll gyengébb savaknak, gyengébb lúgoknak és sóoldatoknak Kiváló vízellenállás (a merítés nem tartozik bele) Applikációs tulajdonságok Tulajdonság Elkészült grafika ajánlott Felület típusa: aplikációja Sima, csavarok nélkül Tapadóképesség Zsugorodás Applikáció utáni hőmérséklettartomány Eltávolítás Felület anyaga: Rugalmas, felirat felé néző; Merev felületek mint a sima akrillikus, PETG bevonat, polikarbonát*, üveg Applikációs hőmérséklet: Minimum 16 C levegő, fólia és felülethőmérséklet Akrillikus és kezeletlen, tiszta polikarbonát: 0,7 kg/cm 0.4 mm -45 C-tól +77 C-ig A rugalmas felületre felhelyezett fólia nagy hideg hatására eltörhet, vagy a felületet törheti el. Maradandó Színtáblázat Válogatott 3M termékszínek PANTONE színszabvány szimuláció szerint. A színeket megtekintheti a honlapon, kattintsona Termék Információs oldalra, majd ott a 3M Színválasztóra. A pontos színt keresse a legutóbbi PANTONE Színkiadványban. A PANTONE a Pantone Inc. Pantone, Inc tulajdona; a 813R számú 3M és Pantone Inc. közötti licenc megállapodás szerint alkalmazva. Egyedi színek csak külön igény szerint. A pigmentek tartóssága és a gyártási korlátok miatt a tökéletes színegyezőség nem garantált. Termékszám Szín Elefántcsont Sárga Fehér Fekete* Napraforgó Zöld Piros Kék Lt. Paradicsompiros Narancs Burgundy Ezüstszürke Cardinal Piros Olympic Kék Sötétbarna Slate Szürke Rust Barna Rose Mauve Duranodic* Árnyékszürke Sötétpiros Kumquat Narancs Körömvirág Holly Zöld Vivid Rose Regal Piros Tangerine Királykék Bristol kék Briliáns Zöld Rózsaszín Világos-Rust Barna Lt. Citromsárga Bright Jade Zöld Intense Bíborvörös Ezüst Aranyságra Sötét Smaragdzöld Intense Kék Plum Lila Bronz Arany Metallic Málna Lime Zöld Európai Kék Gold Nugget Poppy Piros Világos Kelly Zöld Világos Európaikék Világos Bézs Vivid Zöld Szultánkék Világoskék Türkizkék Teal Zöld Esti Kék Process Kék PANTONE szín PANTONE 109C PANTONE Process Fekete C PANTONE 123 C PANTONE 349 C PANTONE 281 C PANTONE 1655 C PANTONE 188 C PANTONE 439 C PANTONE 4624 C PANTONE 483 C PANTONE 190 C PANTONE Fekete C PANTONE 409 C PANTONE 1375 C PANTONE 206 C PANTONE 187 C PANTONE 151 C PANTONE 274 C PANTONE 294 C PANTONE 376 C PANTONE 224 C PANTONE 181 C PANTONE 3995 C PANTONE 241 C PANTONE 877 C PANTONE 1235 C PANTONE 3435 C PANTONE 300 C PANTONE 2622 C PANTONE 471 C PANTONE 873 C PANTONE 220 C PANTONE 368 C PANTONE 281 C PNATONE 347 C PANTONE 468 C PANTONE 355 C PANTONE 288 C PANTONE 2945 C PANTONE 3282 C PANTONE 322 C PANTONE 658 C 2. oldal, összesen: 7

3 Megjegyzés: Az itt felsorolt 3M termékek teljes nevét keresse az 1. oldalon. Jótállási információ Grafika Hatékony Élettartama A tényleges teljesítmény függ: A 3M kompatibilis termékek megfelelő kombinációjának használatától Festék készítménytől (szitázás) Megfelelő festék és UV száradástól (szitázás) A választott felülettől és annak előkészítésétől Applikációs módszerektől A napsugárzás irányától és beesési szögétől A környezeti hatásoktól Tisztítási vagy karbantartási módszerektől 3M MCS Garantált Grafikai Konstrukciók A termékismertetőben feltüntetett és a vásárlás pillanatában fennálló garanciát a 3M el fogja fogadni. A táblázatban szereplő jótállások az USA-ban, függőleges felületre applikált grafikákra vonatkoznak. Az egyéb jótállási kombinációkat keresse a Jótállási Megjegyzésekben. Garantált Tartósság Felhelyezés Függőleges Jótállás USA S.W. Nyomtatásmentes 3630-as fóliasorozat, első felületre applikálva Vízszintes jótállás Első felület, Panaflex anyag Első felület, 3640/ GPS-el bevonva Első felület, hőformálva Első felület, hőformálva, 3640/ GPS-es laminátummal Második felület, Akrillikus és NEM-solar grade polikarbonáton USA S.W Nyomtatásmentes 3630-as fóliasorozat, második felületre applikálva Második felület, solar grade polikarbonáton Második felület, Akrillikus és NEM-solar grade polikarbonáton, hőformálva Második felület, solar grade polikarbonáton, hőformálva as fóliasorozat, Panagraphics II anyagra applikálva Nyomtatásmentes, 8519-es vagy 8520-as laminátum nélkül as sorozatú festékkel szitázva, 1920DR lakkal bevonva 9800 UV-s sorozatú festékkel szitázva, 9720UV vagy 9800CL lakkal bevonva as fóliasorozat, bármely kompatibilis felületre applikálva 1900-as festéksorozattal és 1920DR-es lakkal UV-s festéksorozattal és 9720UV vagy 9800CL lakkal Jótállási Megjegyzések a következő oldalon oldal, összesen: 7

4 Megjegyzés: Az itt felsorolt 3M termékek teljes nevét keresse az 1. oldalon. Jótállási Megjegyzések Grafika Fekvésének definiálása Grafika felülete Grafika felülete Függőleges Fekvés A grafika felülete ± 10 a függőlegestől. Applikáció az USA-n kívül Kérjük lépjen kapcsolatba az adott ország 3M szervezetével. Délnyugati Sivatag definiálása Olyan grafikák, melyek az idő több mint felében vannak Arizonában, Új-Mexikóban, vagy Kalifornia, Nevada, Utah és Texas sivatagos területein napsugárzásnak kitéve. A Grafika Védelme Nem-Függőleges Fekvés A grafika felületének éltérése nagyobb mint 10 a függőlegestől. A szitázó lakkot szitázással kell felvinni A bevonó laminátumot hideg gördítéses applikációval kell felvinni, kizárólag a 3M által engedélyezett laminátorokkal és eljárásokkal. A 3M által nem értékesített vagy javasolt alkotóelemekkel készült grafikák A felhasználó egyedülien felelős a grafikai megjelenésért, teljesítményért és tartósságért, amennyiben bármely más gyártó festékét, grafikavédelmi és/vagy applikációs ragasztószalagját használja. Jótállás és Jogorvoslati Korlátozás A következő minden más expressz és magába foglalt jótállás helyett készült,mely magába foglal minden beleértett értékesíthetőségi és megfelelési jótállást, egy meghatározott célért: a 3M grafikai anyagok alapanyagukban és gyártásukban a szállítás pillanatáig garantáltan hibátlanok, hogy megfeleljenek a termékismertetőben leírt leírásnak. A 3M kicseréli, vagy visszatéríti azon 3M termékek árát, amelyek nem felelnek meg az ezen garanciában foglaltaknak a meghatározott időn belül. Tekintse meg a globális 3M MCS Garanciát ( vagy kérésre faxon), mely tartalmazza a feltételeket és a korlátozásokat. Ez a jogorvoslat exkluzív. Egyetlen esetben sem lesz a 3M felelős bármely direkt, indirekt vagy bekövetkező kárért, beleértve bármely munkából vagy nem-3m alapanyag változásából eredő kárt. Szitázás A szabályozás és a feldolgozási körülmények befolyásolhatják a festék tartósságát. Festéke korlátozásaiért és megfelelő használatához tekintse meg termékismertetőjét. Gyártás A tájékoztató nem tartalmaz részletes szitázási, feldolgozási vagy applikációs lejárásokról leírást. Tekintse meg a 3M Vonatkozó Szakirodalom részt további információkért. Három fóliás felépítés Fontos Megjegyzés Egy harmadik fóliarétegre bármely felületen csak akkor vonatkozik a garancia, ha a legfelső réteg 3M Scotchcal 3640GPS vagy 3642GPS felsőlaminátum, és nem több mint 2 rétegnek (bármilyen réteg) a szélessége egyezik meg a felület szélességével. Éppen ezért: Szélesítse ki a 3. réteget a felület széléig Szélesítse ki a 3. réteget és VAGY az 1. VAGY a 2. fóliaréteget a felület széléig Szélesítse ki a 3. réteget 2,5 cm-rel a 2. és 1. réteg valamint a felület szélességén túl, és hajtsa vissza a felület mögé. A következő példa egy Nappal Színes/ Éjjel Fehér grafika, amely a 3 fóliás felépítés tipikus példája. Tekintse meg az 1. ábrát. Nappal Színes Éjjel Fehér 1. Ábra: Példa a Nappal Színes/Éjjel Fehér grafikára. 2 Fóliaréteg Legfeljebb 2 fóliaréteg lehet egyforma széles a felülettel. A 3. réteg legalább 2,5 cmrel szélesebb kell, hogy legyen. 2. Ábra: Növelje meg a 3640/3642GPS fólia nagyságát a többi fóliarétegénél. 4. oldal, összesen: 7

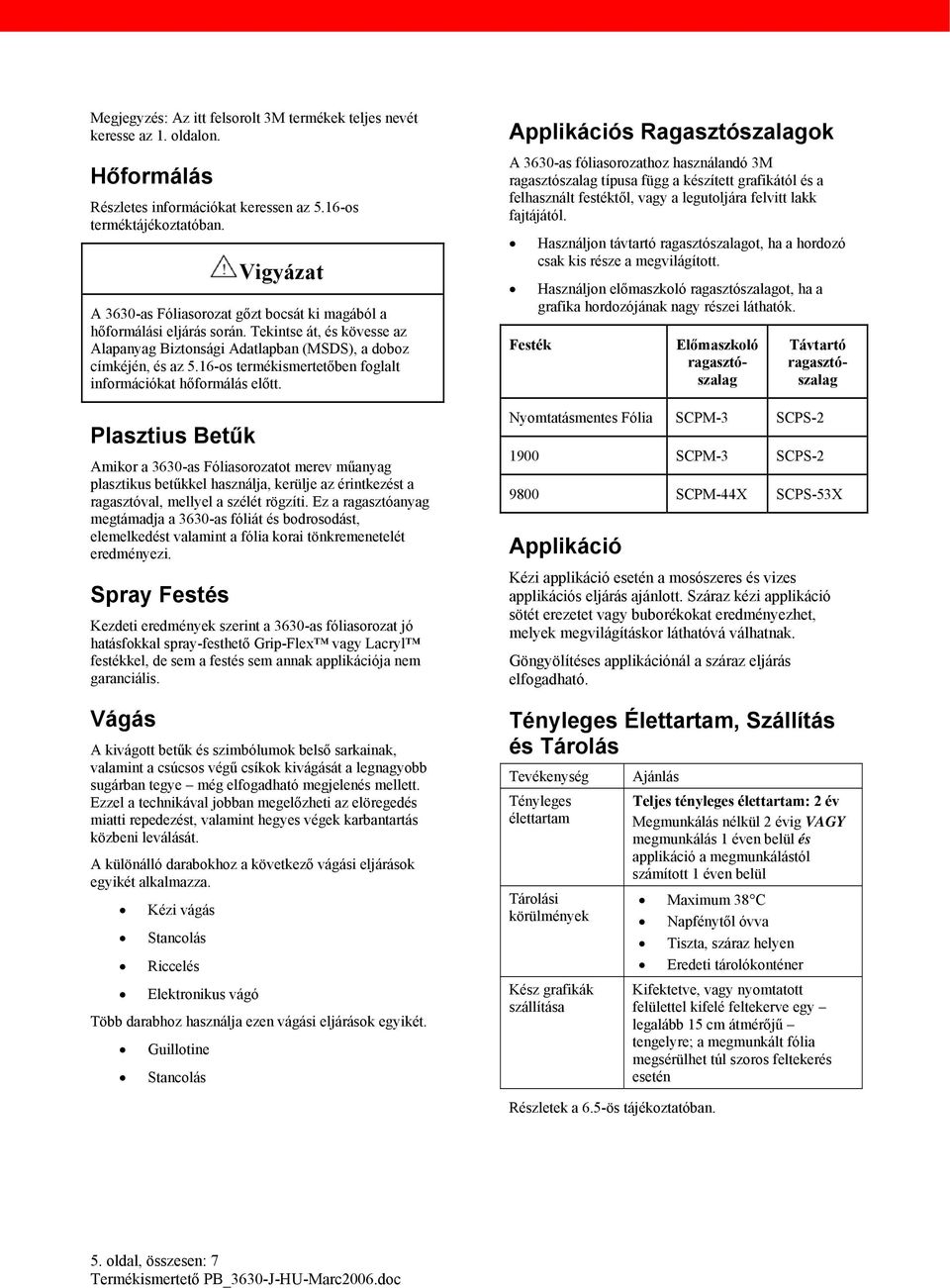

5 Megjegyzés: Az itt felsorolt 3M termékek teljes nevét keresse az 1. oldalon. Hőformálás Részletes információkat keressen az 5.16-os terméktájékoztatóban. Vigyázat A 3630-as Fóliasorozat gőzt bocsát ki magából a hőformálási eljárás során. Tekintse át, és kövesse az Alapanyag Biztonsági Adatlapban (MSDS), a doboz címkéjén, és az 5.16-os termékismertetőben foglalt információkat hőformálás előtt. Plasztius Betűk Amikor a 3630-as Fóliasorozatot merev műanyag plasztikus betűkkel használja, kerülje az érintkezést a ragasztóval, mellyel a szélét rögzíti. Ez a ragasztóanyag megtámadja a 3630-as fóliát és bodrosodást, elemelkedést valamint a fólia korai tönkremenetelét eredményezi. Spray Festés Kezdeti eredmények szerint a 3630-as fóliasorozat jó hatásfokkal spray-festhető Grip-Flex vagy Lacryl festékkel, de sem a festés sem annak applikációja nem garanciális. Vágás A kivágott betűk és szimbólumok belső sarkainak, valamint a csúcsos végű csíkok kivágását a legnagyobb sugárban tegye még elfogadható megjelenés mellett. Ezzel a technikával jobban megelőzheti az elöregedés miatti repedezést, valamint hegyes végek karbantartás közbeni leválását. A különálló darabokhoz a következő vágási eljárások egyikét alkalmazza. Kézi vágás Stancolás Riccelés Elektronikus vágó Több darabhoz használja ezen vágási eljárások egyikét. Guillotine Stancolás Applikációs Ragasztószalagok A 3630-as fóliasorozathoz használandó 3M ragasztószalag típusa függ a készített grafikától és a felhasznált festéktől, vagy a legutoljára felvitt lakk fajtájától. Használjon távtartó ragasztószalagot, ha a hordozó csak kis része a megvilágított. Használjon előmaszkoló ragasztószalagot, ha a grafika hordozójának nagy részei láthatók. Festék Előmaszkoló ragasztószalag Távtartó ragasztószalag Nyomtatásmentes Fólia SCPM-3 SCPS SCPM-3 SCPS SCPM-44X SCPS-53X Applikáció Kézi applikáció esetén a mosószeres és vizes applikációs eljárás ajánlott. Száraz kézi applikáció sötét erezetet vagy buborékokat eredményezhet, melyek megvilágításkor láthatóvá válhatnak. Göngyölítéses applikációnál a száraz eljárás elfogadható. Tényleges Élettartam, Szállítás és Tárolás Tevékenység Tényleges élettartam Tárolási körülmények Kész grafikák szállítása Ajánlás Teljes tényleges élettartam: 2 év Megmunkálás nélkül 2 évig VAGY megmunkálás 1 éven belül és applikáció a megmunkálástól számított 1 éven belül Maximum 38 C Napfénytől óvva Tiszta, száraz helyen Eredeti tárolókonténer Kifektetve, vagy nyomtatott felülettel kifelé feltekerve egy legalább 15 cm átmérőjű tengelyre; a megmunkált fólia megsérülhet túl szoros feltekerés esetén Részletek a 6.5-ös tájékoztatóban. 5. oldal, összesen: 7

6 Egészség és Biztonság Vigyázat Vegyi anyagok kezelésekor kérjük tekintse át az Alapanyag Biztonsági Adatlapban (MSDS)és a doboz címkéjén található információkat fontos egészségügyi, biztonsági és környezetvédelmi információkért. A 3M termékekhez MSDS adatlapok beszerezhetők: Faxon Elektronikus úton Hagyományosan postán keresztül Bármely eszköz biztonságos használatához, mindig kövesse a gyártó üzemeltetési utasításait. Fontos Megjegyzés A felhasználó felelőssége megítélni és igazodni minden applikálható épületkódhoz, amely befolyásolja az alapanyagok beltéri és kültéri napellenzésben, zászló és plasztikus betűs applikációban, beleértve a gyúlékonysági szabványokat. A tűzveszélyességi követelményekkel kapcsolatos további információkért keresse a hivatalos épületkódokat.. A 3M Panaflex termékek tűzveszélyességi tesztjeinek eredményeivel kapcsolatos információkért keresse a 3M Reklámgrafikai Üzletágat. Jótállás és Jogorvoslati Korlátozás A következő minden más expressz és magába foglalt jótállás helyett készült,mely magába foglal minden beleértett értékesíthetőségi és megfelelési jótállást, egy meghatározott célért: A 3630-as fóliasorozat alapanyagában és gyártásában a szállítás pillanatáig garantáltan hibátlan, hogy megfeleljen a termékismertetőben leírt leírásnak. A 3M kicseréli, vagy visszatéríti azon 3M termékek árát, amelyek nem felelnek meg az ezen garanciában foglaltaknak a meghatározott időn belül. Tekintse meg a globális 3M MCS Garanciát, mely tartalmazza a feltételeket és a korlátozásokat. Ez a jogorvoslat exkluzív. Egyetlen esetben sem lesz a 3M felelős bármely direkt, indirekt vagy bekövetkező kárért, mely munkából vagy nem-3m alapanyag változásából ered. Figyelem: Jogosult Grafika Gyártók Látogassa meg jelszóval védett honlapunkat exkluzív termékinformációkért, profilokért és szolgáltatásokért. Bizonyos korlátozások érvényesek. 1. Nyissa meg a oldalt 2. Válasszon országot. 3. Kattintson a Login gombra a kép jobb felső sarkában 4. Kattintson a Regisztrációra 5. Üsse be az engedélyezési kódot: CGD_SGN 6. Töltse ki az információkat, és küldje el őket. Egy t fog kapni, amikor az engedélyezés elkészült. 3M Vonatkozó Szakirodalom A 3M termékismertetőben megadott információ hamarosan változni fog. A jelenlegi tájékoztatók, csakúgy mint az összes három hónapon belül írt ismertető elérhető a oldalon, vagy kérésre faxon keresztül. Bármely jótállás amennyiben felajánlásra került a 3M termék vásárlásának pillanatában éppen aktuális információs adatlap alapján érvényes. A következő ismertetők tartalmazzák azon információkat, melyekre szüksége van, hogy megfelelően elkészíthetőek legyenek a jelen leírásban kifejtett grafikák. Tárgy Termékismertetők Ismertető FOD 3M 1900-as Szitázófesték M 9800 UV-s Szitázófesték M 9700 UV-s Szitázófesték M Panaflex 945GPS Felület 3M Panagraphics II Felület 3M 3635 Fényirányító fóliasorozat 3M Scotchcal 3640GPS és 3642 GPS Fedőlaminátum Panagraphics / oldal, összesen: 7

7 Tárgy Termékismertetők Ismertető FOD Grafika stílusa Szitázás 1900-as szitafestékkel - egy szín - 4 szín Szitázás 9700 UV-s szitafestékkel Szitázás 9800 szitafestékkel - egy szín - 4 szín További Segítség Ha a Scotchcal 3630-as Fényáteresztő Fóliasorozattal vagy bármely egyéb 3M Reklámgrafikai termékkel kapcsolatban további segítségre van szüksége, keressen minket bizalommal. 3M Hungária Kft. Reklámgrafikai és Közlekedésbiztonsági Üzletág H-1138 Budapest, Váci út 140. Levélcím: 1386 Budapest, Pf Telefon: (36-1) Fax: (36-1) innovation.hu@mmm.com Internet: Karcolás és vágás M előmaszkoló és távtartó ragasztószalagok használata Applikáció, felületválasztás, előkészítés, felület-sajátos applikációs technikák Applikáció, nedves eljárás fényáteresztő szitázott és vágott grafikákhoz Grafikák applikációja és csatlakoztatása Hőformálás Tárolás, kezelés, karbantartás, eltávolítás Jótállások Világméretű 3M MCS 9503 A Grip-Flex az AKZO-Wyandotte védjegye. A Lacryl a Spraylat Corporation védjegye. Tájékoztató változásai A 9800-as fóliasorozat a 9700UV-s közvetlen helyettesítője. 7. oldal, összesen: 7
