1 Cooling Matters Danfoss hírek a hűtő- és légkondicionáló-ipar számára Kiállítási hírek - Részletek a Danfoss Chillventa 2012-n várható szerepléséről Termékek - Az új SVL Flexline Alkalmazások - Kiskereskedelmi létesítmények Grönlandon és adatközponthűtés Hűtős szerelő-abc - Fejlesztési lehetőségek a hűtőkamráknál 2. s z á m

2 Szerkesztőség Az energiamegtakarításnak sokféle módja lehet a legújabb nagy hatékonyságú technológiák használatától, a továbbfejlesztett rendszerkialakításon és telepítésen, valamint a jó karbantartási gyakorlaton keresztül egészen nagyfokú komponens- és a rendszer-megbízhatóságig. E területek mindegyike nagyban befolyásolja az összhatékonyságot és ezáltal bármely rendszer esetén energiamegtakarítási lehetőséget kínál. A Cooling Matters e száma tartalmaz egy cikksorozatot, mely szemlélteti ezeknek a különböző tényezőknek a hatását. Egy pillantást vetünk a hamarosan kezdődő Chillventa kiállításra, ahol bemutatunk néhány új Danfoss terméket és szolgáltatást. Bemutatjuk az ipari hűtéstechnikai részleg új SVL Flexline családját, mely a hűtővezetéki komponensek kiválasztása és beszerelése terén rugalmasságot, egyszerűséget és hatékonyságot biztosít. A 2 alkalmazásleírást tartalmazó cikkünk közül az egyik azt mutatja be, hogy az új generációs Optyma Plus használatával nemcsak hogy megnőtt a KNI A/S grönlandi kiskereskedelmi hűtőlétesítményeinek hatékonysága, de az egységek megbízhatóságának köszönhetően a szállítási költségek terén is jelentős megtakarításokat lehetett eszközölni, ráadásul kevesebbszer is kellett kihívni a szakszervizt. A másik alkalmazásleírást tartalmazó cikk témája az adatközponthűtés iránti megnövekedett kereslet. A felhőalapú számítástechnika térnyerésével az adatközpontok mérete és vele együtt a központok hűtésigénye is drámaian megnőtt. A Danfoss fordulatszám-szabályozós kompresszorokkal jelentősen csökkenthető az energiafogyasztás. Megnézzük még, hogy a kültéri hűtőaggregátoknál mi a trend, és hogy ezekkel hogyan érhető el jelentős energiamegtakarítás. Aztán megmutatjuk, hogy a szabályozók helyes kiválasztásával nem csak az energiafogyasztást lehet csökkenteni, de a szervizkiszállások számát is, ráadásul a hűtőkamrákban tárolt termék minősége is nagy mértékben javítható. Az internetes hírekben a Kool-App családunk részeként bemutatjuk a CoolGame alkalmazást és a Coolselector nevű programunk legújabb frissítését. Zárásképpen pedig megjegyezzük, hogy ettől a számtól kezdődően a Cooling Matters 16 oldalon évi 2 számmal jelentkezik egy márciusival és egy szeptemberivel. Hírek EKC 202C MS: EKC 302 és AK-CC Kiállítási hírek Chillventa SVL Flexline 6 Az Optyma Plus biztosítja az élelmiszerek minőségét Grönlandon 7 Tartalom 2 Hatékony adatközponthűtés 8 Új trendek a kültéri hűtőaggregátoknál 9 Fejlesztési lehetőségek a hűtőkamráknál 13 Internetes hírek CoolGame 16

3 Egyszerűsítse a lecserélés folyamatát és többszörözze meg lehetőségeit az új EKC 202C-MS NTC szabályozóval Az új EKC 202C-MS NTC univerzális szabályozó páratlan rugalmasságot biztosít a gyors és egyszerű, egyúttal tökéletes lecserélhetőség érdekében! Az új EKC 202C-MS univerzális szabályozó a jól ismert EKC 202C javított változata, mely a piac igényei alapján lett kifejlesztve. Ennek köszönhetően az új szabályozó az NTCérzékelők szinte bármelyik neves márkáját Danfoss vagy nem Danfoss támogatja 10 kω-ig. A sokoldalú EKC 202CMS szabályozóval a már beszerelt NTC-érzékelők megtartása mellett, gond nélkül, könnyen és gyorsan le lehet cserélni a meglévő rendszerekben használt, más márkájú hasonló szabályozókat (helyben vagy a gyártószerelvények összeszerelésének helyén). Kevesebb helyigény és egyszerűbb kiválasztás A hűtéstechnikai alkalmazások széles spektrumának lefedéséhez és a különböző szabályozómárkák közül számosnak a lecseréléséhez csak egyetlen kódszámot kell fejben tartani ez egyszerűsíti a kiválasztást és kevesebb helyre van szükség a szállítójárműben vagy a raktárban. Az EKC 202C-MS szabályozó a levegő-hőmérséklet szabályozásán és a leolvasztáson kívül bonyolultabb alkalmazásokra is használható pl. a világítás és ventilátorok szabályozására. Takarítson meg időt az egyszerű beszereléssel és gyors programozással A beépített rögzítőkeretekkel a panelek gyorsan és könnyűszerrel beszerelhetők, ráadásul a programozógomb segítségével az EKA 183A képes egy EKC szabályozó beállításait egy másik, ugyanolyan típusú EKC szabályozóra átmásolni gyorsan és könnyedén. Műszaki jellemzők és előnyök: Érzékelők: Több NTC érzékelő támogatása: Danfoss vagy más gyártó NTC-érzékelői esetén. Beépített hűtéstechnikai funkciók Igény szerinti leolvasztás 1:1 rendszereknél Előlapba beágyazott gombok és tömítés IP65-ös érintésvédelem az előlapnál Digitális bemenet a következőkre: - Ajtónyitási funkció riasztással - Leolvasztás indítása - Szabályozás indítása/leállítása - Éjszakai működés - Átkapcsolás két hőmérséklet-referencia között - Hűtőbútor-tisztítás funkció - Azonnali programozás a programozógombbal EKC 302 és AK-CC 350 a hűtési helyek hőmérséklet-szabályozásához A szabályozók ezen új választéka a programozókulcsnak vagy beépített alkalmazáskapcsolónak köszönhetően egyszerűen és egyértelműen működtethető, és rövidebb beállítási időt igényel. A számos előbeállított alkalmazás nagy rugalmasságot biztosít. A megnövelt relételjesítmény, a hosszabb élettartamot biztosító Zero crossing technológia és a nagy teljesítményű 20 A-es kompresszorrelék fokozzák a megbízhatóságot. Tulajdonságok A szabályozók hűtési helyek hőmérséklet-szabályozásánál használatosak egy vagy kettő kompresszor, leolvasztás, ventilátorok, élsínfűtés, világítás és riasztás szabályozására. A szabályozók új EKC 302 típusú választékával a Danfoss teljes palettát tud kínálni az EKC sorozatból EKC 102, 202, 302 és AK-CC 250 és 350 szabályozók. Az EKC 202 elülső paneli felszerelésű, az EKC 302 pedig DIN sínes felszerelésű. A szabályozó egy hőmérséklet-szabályozót tartalmaz, melynél a jel egy vagy két hőmérséklet-érzékelőtől fogadható. Az érzékelő a hideglevegő-áramban az elpárologtató után, a meleglevegő-áramban pedig közvetlenül az elpárologtató elé van beszerelve. A relé a kívánt funkciókat ki-be kapcsolja azt, hogy melyik kapcsol ki vagy be, az alkalmazás határozza meg: Hűtés (kompresszor vagy relé), leolvasztás, ventilátor vagy világítás. Elektronikus hőmérséklet-szabályozóink választékával kapcsolatos további információkért, kérjük, lépjen kapcsolatba Danfoss nagykereskedő-partnerével, vagy látogasson el a címen található weboldalunkra. Hírek 3

4 Kiállítási hírek A hűtő-, légkondicionáló-, szellőzésés hőszivattyú-ipar nemzetközi kiállítása, a Chillventa 2012 néhány hét múlva kezdődik. Ez a október 9. és 11. között megrendezésre kerülő nürnbergi kiállítás a hűtő- és légkondicionálóipar szereplői számára azt a találkozási lehetőséget jelenti, ahol a látogatók megismerkedhetnek az ágazat aktuális trendjeivel és innovációival. Intallatőrők Hűtés és Légkondicionáló szábályozók Hőcserélők 4 A Danfosst a 4-es pavilon 101, 102 és 204-es standján találhatja meg, ahol lehetősége lesz közelről is megtekinteni a legújabb termékfejlesztéseinket és megtudhatja, hogy miért vagyunk a piacvezetők között, ha áruházakban és kisebb élelmiszerboltokban az energiahatékony megoldások és kiváló élelmiszer-minőség kerül szóba, és hogy miért vagyunk a hűtőipari CO 2 -alkalmazások vezető szolgáltatója. Ezeken az oldalakon gyors áttekintést kaphat a kiállítás fontosabb eseményeiről. Ne habozzon meglátogatni minket a standunkon, örömünkre fog szolgálni, hogy bemutathatjuk legújabb, energiahatékony termékeinket és megoldásainkat. L é g k o n d i c i o n á l ó kompresszorok Ebben az évben a l é g k o n d i c i o n á l á s i alkalmazások terén két ígéretes innovációval sikerült előrukkolni: a 2. generációs inverterscrollal, és az R410A hűtőközegre tervezett, páratlanul kis szénlábnyomú, beépített elektronikát is tartalmazó SH sorozattal. Mi voltunk, akik elsőként forgalmaztuk a fűtési, szellőzési és légkondicionálási ipar számára készített háztartási és kereskedelmi invertercsomagokat (előbeállított kompresszor + meghajtó), most pedig a VZH sorozattal meghozzunk egy új áttörést a fordulatszám-szabályozós technológia számára. Az R410A hűtőközeggel működő SH sorozatot kibővítettük az SH295 a méretében a legkisebb Kompresszorok és aggregátok Ipari hűtés Elektronikus szabályozók szénlábnyommal rendelkezik és az SH485-40TR kompresszorral, mely a nagyipari alkalmazások telepítési költségeinek csökkentése érdekében támogatja a csoportaggregát telepítési lehetőséget. Ezzel párhuzamosan fejlesztettük ki a WSH sorozatot, mely a vízhűtők teljesítményének és telepítési idejének optimalizálására lett tervezve. Hőszivattyús-kompresszorok A hőszivattyús alkalmazások innovációi közül a nagy durranás a PSH sorozat, mely R410A hűtőközegre lett tervezve, és nagyobb megbízhatóságú és hatékonyságú folyadékbefecskendezést használ. A PSH kompresszorokkal kapcsolatosan további információkat a Cooling Matters évi 2. számában és a Cooling Matters évi 1. számában találhat. Hűtőkompresszorok és aggregátok A Danfoss újdonságai között megemlíthető egy, az alacsony globális felmelegedési potenciálú (GWP) kompresszorok környezetre gyakorolt hatását csökkentő nagyszerű program, a mobil hűtés számára készült váltóáramú mikroegységek, az LBP alkalmazásokra tervezett új scrollok és az azonnal telepíthető aggregátok. Partnerünk, a Secop, az MBP hűtéstechnikai alkalmazásokra optimalizált motorokkal és 115 V-os modellekkel tovább bővíti R290-es kompresszorválasztékát. A Secop szintén nemrégiben, bevezette a kis méretű hordozható hűtőládákhoz tervezett, egyen és váltóárammal egyaránt működő BT Micro kompresszorát. Az MBP/HBP alkalmazásokhoz való MLZ scrollválaszték bevezetését követően a

5 Danfoss piacra dobja az LBP hűtési alkalmazásokhoz való LLZ sorozatát ezáltal teljessé válik a hűtési célú scrollválaszték. A telepítői üzletág kiszolgálására a 2011 végén bevezetett új generációs Optyma Plus most négy új, nagyobb teljesítményű modellel bővült. A telepítőknek szóló részben később bemutatásra kerülő új sorozat az energiahatékonyság és zajszint tekintetében jelenleg a legjobb teljesítménnyel büszkélkedhet, egyúttal megkönnyíti és gyorsabbá teszi a telepítés folyamatát. A tejhűtő tartályokhoz készített átfogó és energiahatékony megoldásunkat, az új Optyma Dairyt szintén először mutatjuk be a Chillventa 2012 kiállításon. Új működtető modul ICS szelepekhez Az ügyfeleink igényeinek kielégítése érdekében az egy darabból álló működtető modult úgy módosítottuk, hogy annak bizonyos kopórészeit cserélni lehessen, és ne kelljen mindig a teljes modult lecserélni. Az új kialakítás a működtető modul összecsavarozásának helyét egyúttal sokkal robosztusabbá és szervizelhetőbbé teszi az olyan nagy igénybevételű alkalmazásokhoz, mint amilyenek a csavarkompresszorok economizer portjaira és a forró gázos leolvasztású elpárologtatók nedves visszatérő vezetékeire jellemzők. Kiállítási hírek Egy Flexline család több lehetőség Az okos egyszerűségre, időtakarékos hatékonyságra és megnövelt rugalmasságra tervezett Flexline sorozat három népszerű termékkategóriát tartalmaz mindegyik az ipari hűtéstechnika számára lett tervezve: ICV Flexline szabályozószelep ICF Flexline teljes szelepállomások SVL Flexline vezetékkomponensek A Flexline család az ipari hűtéstechnikai komponensek közti rugalmasság szinonimájaként használható. A moduláris kialakításnak köszönhetően minden egyes termék a különböző előnyökön kívül rugalmas kiválasztást, könnyű telepítést és egyszerű karbantartást kínál. Mivel a funkciót nem közvetlenül a ház határozza meg, a szelep funkciójának módosítása egy egyszerű betétcsere kérdése. Az SVL Flexline választékáról további információt a következő cikkben talál. AKS 4100 AKS 4100 A rugalmasság és pontosság teljesen új szintje Ismerkedjen meg az irányított radartechnológiájú (TDR Time Domain Reflectometry időalapú reflektometria), új AKS 4100/4100U folyadékszint-érzékelővel, mely teljesen az ipari hűtéstechnikai ágazat igényeire lett alakítva, egyúttal nagyfokú rugalmasságot és megbízhatóságot biztosít. Az új AKS 4100/4100U család minden érzékelője könnyen felszerelhető és rendkívül rugalmas. Nincs szükség helyi kalibrálásra, az érzékelő hossza pedig helyben könnyen beállítható. Egyetlen AKS 4100 hét különböző alkalmazási területet és számos hosszt fed le, ami azt jelenti, hogy a készlet a hetedére csökkenthető. Kereskedelmi és elektronikus hűtéstechnikai szabályozók Ma, holnap, és a jövőben mindig, a Danfoss a következőkre összpontosít: a HVACR rendszerek és komponensek energiahatékonysága, szivárgásminimalizálás és minimális töltetmennyiség, karbantartás és alacsony GWP-értékű hűtőközegek (pl. ammónia, szénhidrogének, CO 2, és új hűtőközegek), amennyiben életképesek. A Danfoss tovább bővíti termékválasztékát, és a Chillventa ezévi kiállításán többek között a következőket mutatja be: CCMT: - Új, elektromos működtetésű szelepek nagy maximum 140 bar munkanyomású CO 2 -s rendszerekhez. ETS6: Az új, kis méretű és kis tömegű elektronikus expanziós szelepek HFC/HCFC hűtőközegekkel való használatra lett tervezve ideértve az R410A hűtőközeget is, és a fordított rendszerek (pl. hőszivattyúk) számára lehetőséget kínál a kétirányú működésre is. Hűtőkompresszor, elpárologtató és hűtésszabályozó készülékek: AK-PC 781 (az internetes hírekből) EKC 302 és AK CC 350 AK CC 250A/B Új EKC 202C-MS többérzékelős szabályozó A Danfoss hőcserélők új érdekes HEX modellekkel jelentkeznek Aszimmetrikus mikrolemezes hőcserélők (MPHE) Mikrocsatornás hőcserélők (MCHE: elpárologtatók és kondenzátorok) háztartási és kereskedelmi alkalmazásokhoz A kiállítással egy időben a Danfoss szakemberei számos előadás tartanak majd a Chillventa Congress Supporting Programme által szervezett műszaki fórumokon. A Chillventa 2012 műszaki fórumai a látogatóknak egyedi, elsőkézből kapott információkkal szolgálnak a hűtési, légkondicionálási, szellőzési és hőszivattyús technológia vonatkozásában. A Chillventa kiállítás Chillventa Congress Supporting Programme-jával és a műszaki fórumaival kapcsolatos részletekért látogasson el a weboldalra. A standon a látogatók kipróbálhatják az új online képzési és oktatási platformunkat, a Danfoss Learninget, mely immár német nyelven is elérhető lesz. 5

6 Termékek 6 Danfoss SVL Flexline Egy család, több lehetőség Az ipari hűtéstechnika hűtővezetéki komponenseinek új választéka Az ipari hűtéstechnika hűtővezetéki komponenseinek új választéka SVL Flexline a Flexline sorozat által az ICF és ICV szelepektől átvett sikeres moduláris családkoncepcióján alapszik. Ez tényleg egy olyan család, mely több lehetőséget biztosít. Az új SVL Flexline rugalmasságot, egyszerűséget és hatékonyságot biztosít. A közös házban (ferde vagy egyenes) az SVL család betétjei öt különböző funkciót láthatnak el: elzárást, szabályozást, elzárást/visszacsapó szelep funkciót, visszacsapó szelep funkciót és szűrést. Mind az öt funkciómodul beleillik ugyanabba a házba, és mind megfelel ugyanazoknak a szigorú előírásoknak, így a kiválasztás, rendszertervezés és beszerelés egyszerű és problémamentes feladat. Az SVL Flexline család nyújtotta előnyök Az egyetlen specifikációnak köszönhetően az alkalmazáshoz való szelep kiválasztása nagyon egyszerű feladat C ( F) hőmérséklet-tartományra és akár 52 bar/754 psi nyomásig jóváhagyva. Alkalmas a szubkritikus CO 2 - és hőszivattyús rendszerekhez. Minden régióban és országban engedélyeztetve van. A koreai és japán engedélyeztetés folyamatban van. A közös ház lehetővé teszi a funkciók közti egyszerű és időtakarékos váltást. Ha valamilyen oknál fogva a rendszerben egy komponens rossz helyre lett beszerelve, a betét eltávolításával a hibát gyorsan orvosolni lehet. A közös pótalkatrészek és a moduláris kialakítás csökkenti a rendszer bonyolultságát és a készletezési költségeket, egyúttal gyors és egyszerű javítást tesznek lehetővé. A részegység kiválasztása jelentősen könnyebb feladat, ha minden konfigurációnál kevesebb kódszámot kell fejben tartani. Mivel egy adott kódszámú pótalkatrész több alkalmazásnál is használható, a pótalkatrészek készletezése rugalmasabban és hasznosabban is megoldható. Új színkódok Az SVL Flexline család tagjai a szelepfunkciók könnyű azonosítása érdekében színes zárósapkával vannak ellátva. A piros sapkájúak a normál és hosszú nyakú SVA elzárószelepekhez valók. A sárga sapkájúak a REG-S szabályozószelepekhez, a zöld sapkájúak és jelöltek pedig az SCA-X elzáró/visszacsapó- és CHV-X visszacsapószelepekhez. A szelepsapkára rögzített lézergravírozott alumínium típuscímkén fel van tüntetve a megfelelő szín. Új generációs tömszelence Az új tömszelence olyan statikus és dinamikus tömítőkomponenseket tartalmaz, mely az üzemelés során a specifikációban megadott valamennyi jóváhagyott hűtőközeg és hőmérséklet esetén egyedülálló, jól záró és megbízható tömítést biztosít. Ennek köszönhetően az SLV család zökkenőmentesen és rendkívül megbízhatóan végzi a nyitást és zárást. Új specifikáció A teljes SVL Flexline családra egyetlen javított specifikáció vonatkozik. Hőmérséklet-tartomány: C ( F) Maximális üzemi nyomás: 52 bar (754 psi) Az akár 65 bart (943 psi) is elérő maximális üzemi nyomású, magas hőmérséklet-tartományban ( C ( F)) működő szelepek opcionálisan rendelhetők. (Lépjen kapcsolatba a Danfoss helyi kereskedelmi osztályával). SVA elzárószelepek Normál és hosszú nyakú Elsődleges alumínium tömítés Felső burkolat tömítése SCA-X elzáró visszacsapószelepek CHV-X visszacsapószelepek SCA-X / CHV-X betétkialakítás Optimális dugattyúkialakítás Másodlagos tömítések Elsődleges politetra-fluoretilén fésűs tömítés Tányérrugó Normál SVL ház REG-S szabályozószelepek Betétkialakítás Új kúpkialakítás FIA szűrők Megnövelt emelés Új tömszelence Az új SVL Flexline családdal kapcsolatos további részletekért látogasson el a weboldalra

7 Az Optyma Plus fogja biztosítani az élelmiszerek minőségét a grönlandi kiskereskedelmi létesítményekben Az Optyma Plus fogja biztosítani az élelmiszerek minőségét a grönlandi kiskereskedelmi létesítményekben Azért esett a választás erre az egységre, mert a vállalat a rövid idő alatt megtérülő egységekből már úgy 90-et vásárolt, és ezek beépítés alatt állnak. A KNI A/S megvizsgálta 66 grönlandi Pilersuisoq (olyan áruházak, mint a 7-eleven ) áruházának hűtőlétesítményeit, és a számítások azt mutatták, hogy a különböző hűtőegységek Optyma Plus -ra cserélése sok áruházban jó megoldás volna. A számítások szerint a beruházások nagyjából 1½ év alatt megtérülnének. A gyakorlat bebizonyította, hogy a számítások reálisak voltak. Több áruházban a megtérülési idő csak ½ év volt. gond nélkül el lettek végezve, és az áruházaink, valamint a szomszédok nagyon elégedettek a megbízhatósággal és a halk működéssel. A már beszerelt 50 egység jelentős gazdasági előnyöket nyújt pl.: Kisebb energiafogyasztás Kevesebb szerelői kiszállás és ezen keresztül az útiköltségek csökkenéséből eredő megtakarítás Kevesebb élelmiszer-veszteség a megbízhatóbb egységeknek köszönhetően Rasmus Frederiksen, a KNI A/S műszaki igazgatója az Optyma Plus halk működését egy, az áruház mellett lakó áruházvezető történetével támasztotta alá, aki késő éjjel többször is felkelt ellenőrizni, hogy vajon működik-e az egység. Az üzletvezető annyira hozzá volt szokva ahhoz, hogy hallani lehet a régi egység működését, hogy egy kis időbe beletelt, hogy hozzászokjon ahhoz, hogy a csend nem azt jelenti, hogy az egység leállt, hanem az Optyma Plus egyszerűen csak sokkal csöndesebb a régi egységnél. A számos előny miatt a KNI A/S-nél nagyon elégedettek az Optyma Plus termékkel. Alkalmazás Különleges éghajlat és körülmények Grönlandon Grönland különleges éghajlata és infrastruktúrája miatt az áruházak nagyon függenek a hűtőlétesítmények megfelelő működésétől. A különböző települések közti szállítás nagyon hosszú és nehézkes, és az év bizonyos részeiben egyenesen lehetetlen vagy csak fáradságosan megoldható. A nagyon nehezen elérhető régiókban az áruházak hűtőteljesítményét a meghibásodás ellen egy dupla rendszer védi. A hűtőkamrák képesek csak tárolni a teljes lakosság egyetlen, több hónapi élelmiszer-ellátását, ezért a hűtőegységek megbízhatósága nagyon fontossá vált. A látogatók akár több mint 24 órát hajózva, 1000 km-t is megtesznek, hogy eljussanak az áruházba. Mindezek miatt nagyon fontos, hogy a helyi élelmiszer-áruházak zökkenőmentesen működjenek. A KNI A/S-nél nagyon elégedettek az Optyma Plus termékkel Rasmus Frederiksen, a KNI A/S műszaki igazgatója, aki egyúttal ennek a projektnek is a felelőse, a következőképpen nyilatkozott: A projekt számításainak elvégzését követően nagyon fontos volt, hogy az igazgatótanácsnak bemutatott prezentációban foglaltakat a gyakorlat is visszaigazolja. A megtérülési időre vonatkozó számításaink által kihozott 1½ évről biztosak voltunk, hogy reális, de elképzelni se tudtuk, hogy a megtérülési idő pusztán ½ év is lehet, mint az néhány helyen bebizonyosodott. Majd hozzátette: Az alternatívák elemzése során olyan tényezőket vettünk figyelembe, mint az energiafogyasztás, a halk működés és hogy a telepítés mind kültéren, mind beltéren megvalósítható-e. A telepítések A KNI A/S érdeklődésére számot tartó következő lépés az ADAP-KOOL alkalmazáson keresztüli távfelügyelet lehetősége, mely az új generációs Optyma Plus aggregátokkal nem probléma. Ezek az egységek érdekesek lehetnek a kiválasztott áruházak számára, mivel így az esetleges problémák kezelését közvetlenül a sisimuti vállalatközpontból el lehetne végezni. Az új generációs Optyma Plus további előnyei között említhető a járulékos energiamegtakarítások lehetősége, melyek akkor használhatók ki, ha az egységeket olyan új szabályozókkal látják el, melyek képesek a karterfűtés és a ventilátormotor szabályozására. Kültéri hűtőaggregátjaink választékával kapcsolatos további információkért, kérjük, lépjen kapcsolatba Danfoss nagykereskedő-partnerével, vagy látogasson el a címen található weboldalunkra. 7

8 Alkalmazás Hatékony adatközponthűtés fordulatszámszabályozós technológiával A fordulatszám-szabályozós technológiával 33%-kal jobb energiahatékonyság és kivételes, 1,21-es energiafelhasználási hatékonyság (PUE) érhető el, mint az állandó fordulatúval A VSH fordulatszám-szabályozós kompresszornak köszönhetően nagy adatközpontok esetén évi 1,5 millió takarítható meg az áramon A 70%-kal kisebb bekapcsolási túláramnak köszönhetően alacsonyabb tarifára lehet váltani A ma nagyvállalatainál az információ kulcskérdés, és alapvető fontosságú, hogy információs rendszereiket megbízható infrastruktúrán tudják futtatni. Ez azt jelenti, hogy egyre több és nagyobb adatközpontra van szükség, mind nagyobb számítási teljesítménnyel. E nagy méretű és nagy energiafogyasztású adatközpontok nagy mennyiségű hőt állítanak elő, melyet el kell távolítani, de a ma kihívása nem merül ki csupán a hő eltávolításában, hanem az eltávolításra hatékony módot kell találni. Az Eaton-Williams és az egyik ügyfele nemrégiben egy olyan méretezhető adatközpontot telepített, melynek energiafelhasználási hatékonysága (PUE) megdöbbentően alacsony, 1,21-es értéket ért el. Biztonsági okokból nem árulhatjuk el az adatközpont helyét, hiszen a szerverek által kezelt adatok sok esetben rendkívül bizalmas jellegűek. A telepített rendszer 6 db, egyenként 500 m 2 -es részleget tartalmaz, melyekhez az Eaton-Williams 12 nagy hatékonyságú hűtőegységet rendelt. Az energiafelhasználás minimalizálása és az N+1 -es hibatűrés biztosítása érdekében mindegyik hűtőegység több fordulatszámszabályozós ventilátorral és kompresszorral van ellátva. Az egységek úgy lettek tervezve, hogy az adatközpont hőmérsékletét 21 ± 3 C-on, a relatív páratartalmát pedig %-os értéken tartsa. A Danfoss által nyújtott fordulatszám-szabályozós kompresszortechnológia 3 nagyon fontos előnyt nyújt az adatközpont-hűtési rendszerek számára: Alacsony PUE-hozzájárulás Lágy indítás Gyors és precíz alkalmazkodás a hűtési igényhez A PUE mutató 33%-kal jobb értéke jelentős energiamegtakarítást jelent. Egy nemrég végzett kutatás szerint a több mint 500 adatközpont figyelembe vételével számított, az adatközpontok hatékonyságának meghatározására használt PUE (Power Usage Effectiveness energiafelhasználási hatékonyság) mutató 1,8 volt. Az Eaton-Williams által telepített rendszer PUE-értéke 1,21 volt. Az ilyen méretű számítástechnikai berendezések teljesítményigénye 3,5 MW. A PUE mutató használatával a következő következtetést lehet levonni: 1,21 (a végfelhasználó által kért és az Eaton-Williams által leszállított rendszer PUE-értéke) = teljesítményigény / 3,5 MW 1,8 (átlagos PUE) = pillanatnyi teljesítményigény / 3,5 MW Lecsökkent teljesítményigény (pillanatnyi az átlagoshoz képest) = (1,8 1,21) x 3,5 MW Lecsökkent teljesítményigény = 2,06 MW Évi fogyasztás (24 órás feltételezett üzem esetén) = 2,06 x 1000 x 24 óra x 365 nap = 18,09 millió kw/óra 1 kw/h = 7,34 penny vagy 1 kw/h = 8 eurocent Ennélfogva a Danfoss Performer VSD kompresszort használó Eaton-Williams megoldással elérhető energiamegtakarítás évi 1,5 millió euro. 8 A kisebb generátorokkal jelentős energiamegtakarítás érhető el A számítástechnikai műveleteket lehetővé tevő infrastruktúrák esetén a megbízhatóság kulcsfontosságú. Előfordulhatnak áramkimaradások, ezért a kellemetlenségek elkerülése érdekében mindig kell biztosítani tartalék generátorokat. A fordulatszám-szabályozós rendszer beépített lágyindítási funkciót tartalmaz, mely csökkenti a

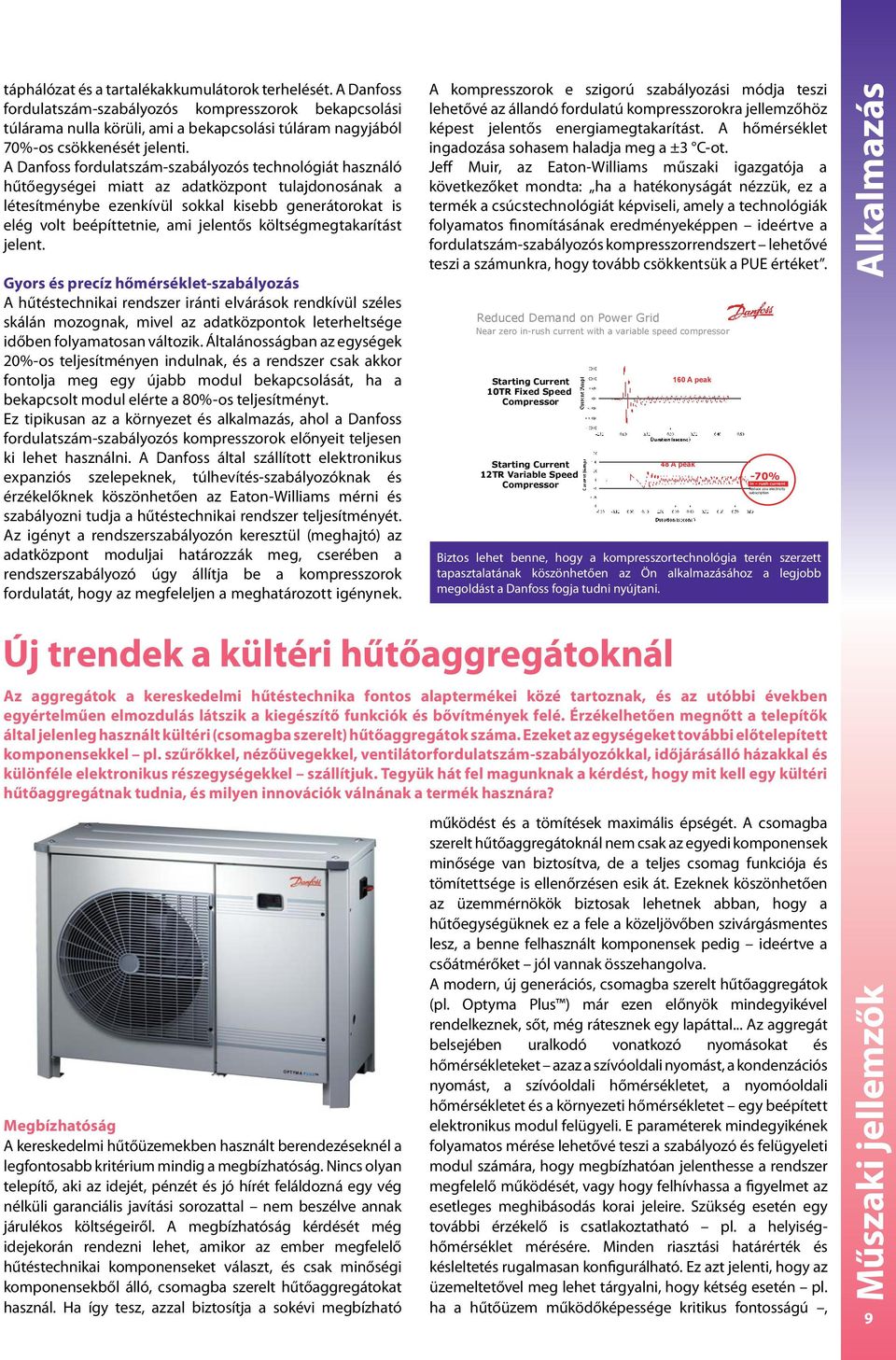

9 táphálózat és a tartalékakkumulátorok terhelését. A Danfoss fordulatszám-szabályozós kompresszorok bekapcsolási túlárama nulla körüli, ami a bekapcsolási túláram nagyjából 70%-os csökkenését jelenti. A Danfoss fordulatszám-szabályozós technológiát használó hűtőegységei miatt az adatközpont tulajdonosának a létesítménybe ezenkívül sokkal kisebb generátorokat is elég volt beépíttetnie, ami jelentős költségmegtakarítást jelent. Gyors és precíz hőmérséklet-szabályozás A hűtéstechnikai rendszer iránti elvárások rendkívül széles skálán mozognak, mivel az adatközpontok leterheltsége időben folyamatosan változik. Általánosságban az egységek 20%-os teljesítményen indulnak, és a rendszer csak akkor fontolja meg egy újabb modul bekapcsolását, ha a bekapcsolt modul elérte a 80%-os teljesítményt. Ez tipikusan az a környezet és alkalmazás, ahol a Danfoss fordulatszám-szabályozós kompresszorok előnyeit teljesen ki lehet használni. A Danfoss által szállított elektronikus expanziós szelepeknek, túlhevítés-szabályozóknak és érzékelőknek köszönhetően az Eaton-Williams mérni és szabályozni tudja a hűtéstechnikai rendszer teljesítményét. Az igényt a rendszerszabályozón keresztül (meghajtó) az adatközpont moduljai határozzák meg, cserében a rendszerszabályozó úgy állítja be a kompresszorok fordulatát, hogy az megfeleljen a meghatározott igénynek. A kompresszorok e szigorú szabályozási módja teszi lehetővé az állandó fordulatú kompresszorokra jellemzőhöz képest jelentős energiamegtakarítást. A hőmérséklet ingadozása sohasem haladja meg a ±3 C-ot. Jeff Muir, az Eaton-Williams műszaki igazgatója a következőket mondta: ha a hatékonyságát nézzük, ez a termék a csúcstechnológiát képviseli, amely a technológiák folyamatos finomításának eredményeképpen ideértve a fordulatszám-szabályozós kompresszorrendszert lehetővé teszi a számunkra, hogy tovább csökkentsük a PUE értéket. Biztos lehet benne, hogy a kompresszortechnológia terén szerzett tapasztalatának köszönhetően az Ön alkalmazásához a legjobb megoldást a Danfoss fogja tudni nyújtani. Alkalmazás Új trendek a kültéri hűtőaggregátoknál Az aggregátok a kereskedelmi hűtéstechnika fontos alaptermékei közé tartoznak, és az utóbbi években egyértelműen elmozdulás látszik a kiegészítő funkciók és bővítmények felé. Érzékelhetően megnőtt a telepítők által jelenleg használt kültéri (csomagba szerelt) hűtőaggregátok száma. Ezeket az egységeket további előtelepített komponensekkel pl. szűrőkkel, nézőüvegekkel, ventilátorfordulatszám-szabályozókkal, időjárásálló házakkal és különféle elektronikus részegységekkel szállítjuk. Tegyük hát fel magunknak a kérdést, hogy mit kell egy kültéri hűtőaggregátnak tudnia, és milyen innovációk válnának a termék hasznára? Megbízhatóság A kereskedelmi hűtőüzemekben használt berendezéseknél a legfontosabb kritérium mindig a megbízhatóság. Nincs olyan telepítő, aki az idejét, pénzét és jó hírét feláldozná egy vég nélküli garanciális javítási sorozattal nem beszélve annak járulékos költségeiről. A megbízhatóság kérdését még idejekorán rendezni lehet, amikor az ember megfelelő hűtéstechnikai komponenseket választ, és csak minőségi komponensekből álló, csomagba szerelt hűtőaggregátokat használ. Ha így tesz, azzal biztosítja a sokévi megbízható működést és a tömítések maximális épségét. A csomagba szerelt hűtőaggregátoknál nem csak az egyedi komponensek minősége van biztosítva, de a teljes csomag funkciója és tömítettsége is ellenőrzésen esik át. Ezeknek köszönhetően az üzemmérnökök biztosak lehetnek abban, hogy a hűtőegységüknek ez a fele a közeljövőben szivárgásmentes lesz, a benne felhasznált komponensek pedig ideértve a csőátmérőket jól vannak összehangolva. A modern, új generációs, csomagba szerelt hűtőaggregátok (pl. Optyma Plus ) már ezen előnyök mindegyikével rendelkeznek, sőt, még rátesznek egy lapáttal... Az aggregát belsejében uralkodó vonatkozó nyomásokat és hőmérsékleteket azaz a szívóoldali nyomást, a kondenzációs nyomást, a szívóoldali hőmérsékletet, a nyomóoldali hőmérsékletet és a környezeti hőmérsékletet egy beépített elektronikus modul felügyeli. E paraméterek mindegyikének folyamatos mérése lehetővé teszi a szabályozó és felügyeleti modul számára, hogy megbízhatóan jelenthesse a rendszer megfelelő működését, vagy hogy felhívhassa a figyelmet az esetleges meghibásodás korai jeleire. Szükség esetén egy további érzékelő is csatlakoztatható pl. a helyiséghőmérséklet mérésére. Minden riasztási határérték és késleltetés rugalmasan konfigurálható. Ez azt jelenti, hogy az üzemeltetővel meg lehet tárgyalni, hogy kétség esetén pl. ha a hűtőüzem működőképessége kritikus fontosságú, Műszaki jellemzők 9

10 Műszaki jellemzők vagy csak egyértelmű szükség esetén hívjanak ki szerviztechnikust. A riasztások egy, a kezelő által látható opcionális külső képernyőre irathatók ki vagy a felügyeleti modul egy lebegő kimenetére küldhetők. Ez a lebegő kimenet például a kapcsolószekrény piroslámpás riasztásának aktiválására vagy a ház közműfelügyeleti rendszerének szóló általános figyelmeztetés kiküldésére használható. Különösen igényes ügyfelek számára a felügyeleti modul egy MOD vagy LON buszon keresztül Adap Kool hálózatba integrálható. Ennél az alkalmazásnál helyi vagy távfelügyeleti opció is választható. kondenzációs hőmérséklet, ezáltal pedig a kompresszió nyomóoldali hőmérséklete is. Ha egy megadott időn belül ez az intézkedés nem vezet sikerre, a kompresszor kikapcsol és mindaddig nem fog visszakapcsolni, amíg a kompresszorkimenetnél vett nyomóoldali hőmérséklet nem csökkent legalább 10 K értékkel. Kompresszorvédelmi funkciók A szabályozó és felügyeleti modul további funkciókkal is el van látva pl. az üzemidő minimalizálása, az állásidő minimalizálása és a két kompresszorindítás közötti idő minimalizálása. A normál hermetikus dugattyús és scrollkompresszorok egy órán belül 12-nél többször nem indíthatók. Ez azt jelenti, hogy legfeljebb ötperces gyakorisággal szabad őket bekapcsolni. Ha bekapcsoltak, egy bizonyos minimális ideig működtetni kell őket, és nem kapcsolhatók le csak úgy fél perc múlva. Ez a három paraméter fontos a kompresszorok hosszú távú problémamentes üzemeltetése szempontjából, és már integrálva van a szabályozóba. Energiahatékonyság A csomagba szerelt hűtőaggregátok energiahatékonysága éppoly fontos, mint azok megbízhatósága. Az üzleti vállalkozásoknál a hűtőberendezések mindig a fő energiafogyasztók között vannak, így azok nagy lehetőséget kínálnak a megtakarításra. Az új generációs Optyma Plus aggregát esetében különösen a karterfűtés és a kondenzációs nyomás intelligens szabályozásának köszönhetően lehetett további megtakarításokat elérni. Ha ezeket a legeslegújabb kompresszortechnológiával, az áramlásoptimalizált ventilátorlapátokkal és a progresszív mikrocsatornás hőátadással együtt alkalmazzák, az átlagos megoldások használatával összevetve az energiafogyasztás akár 20%-kal is csökkenthető. A helyi mérések azt mutatták, hogy a hagyományos rendszerekre jellemzőhöz képest a karterfűtés csak fele annyi időre kapcsolt be. A szabályozómodul a környezeti hőmérséklet és a szívógáz-hőmérséklet alapján dönt arról, hogy a karterfűtést folyamatos üzemben, szakaszos üzemben kell-e bekapcsolni, vagy ki kell kapcsolni. Ez a funkció csak akkor aktív, amikor a kompresszor áll. Minél nagyobb a környezeti és a szívógáz-hőmérséklet közötti különbség, annál kevesebb pluszhőt kell közölni (vagy akár semennyit sem), és az ezek kapcsolatára jellemző meredekség bármikor megváltoztatható. 10 Egy további kiegészítő funkció a nyomóoldali hőmérsékletvédelmi funkció, mely a kompresszorok túlterhelésének megelőzésére szolgál. Ezzel a funkcióval mely különösen fontos a scrollkompresszoroknál biztosítható, hogy a kompresszió ne érhessen el túl magas véghőmérsékletet. A maximális érték tényleges túllépése esetén a rendszer a ventilátorsebességet automatikusan a maximális értékre növeli. Ennek hatására normál esetben csökkenni fog a A kondenzációs nyomás szabályozása során a rendszer a külső hőmérséklet és a pillanatnyi célérték alapján folyamatosan újraszámítja a kondenzációs hőmérsékletre vonatkozó pillanatnyi beállítási értéket, ezáltal pedig a ventilátorsebességet. Az így kapott beállítási érték mindaddig

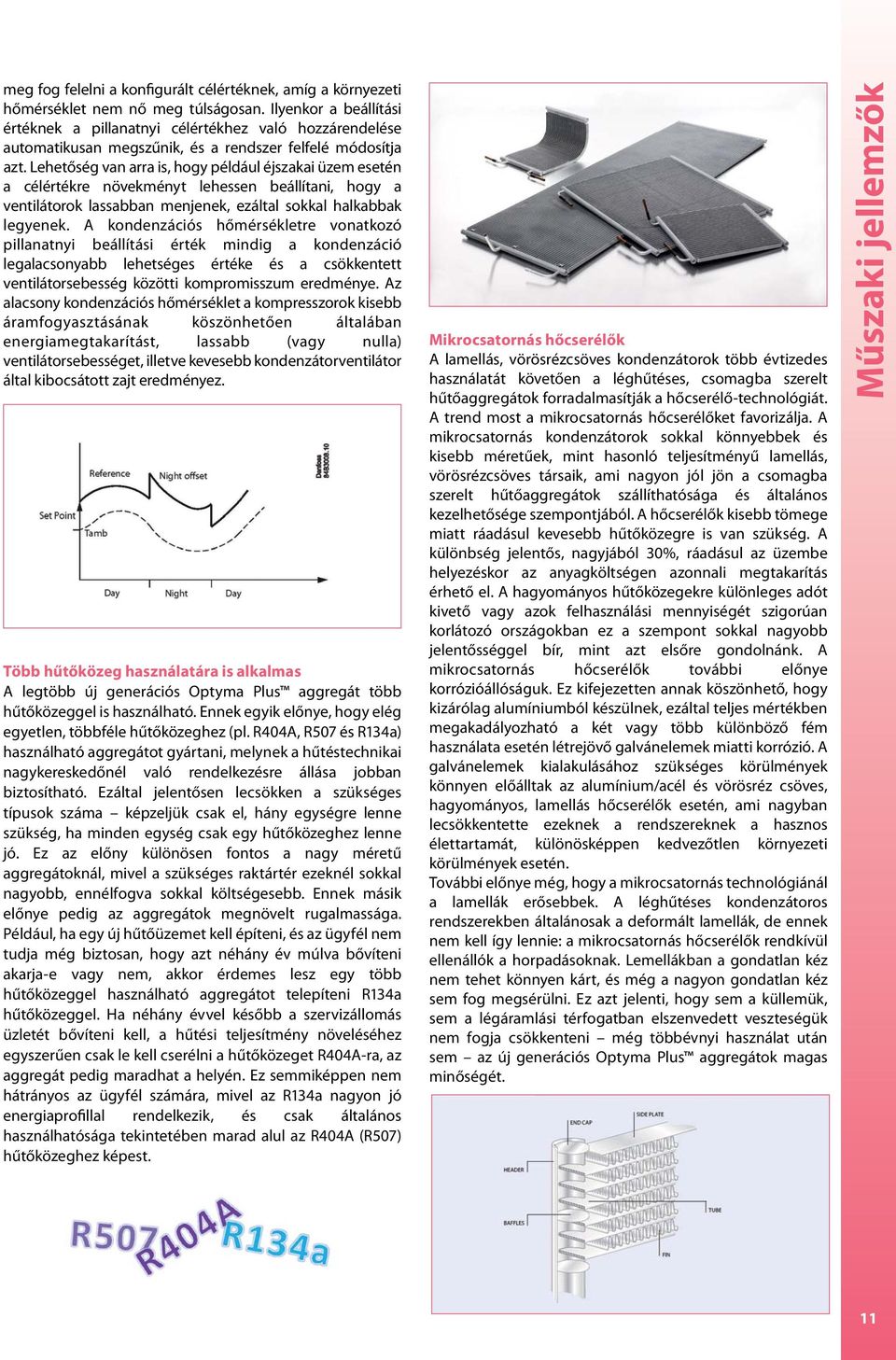

11 meg fog felelni a konfigurált célértéknek, amíg a környezeti hőmérséklet nem nő meg túlságosan. Ilyenkor a beállítási értéknek a pillanatnyi célértékhez való hozzárendelése automatikusan megszűnik, és a rendszer felfelé módosítja azt. Lehetőség van arra is, hogy például éjszakai üzem esetén a célértékre növekményt lehessen beállítani, hogy a ventilátorok lassabban menjenek, ezáltal sokkal halkabbak legyenek. A kondenzációs hőmérsékletre vonatkozó pillanatnyi beállítási érték mindig a kondenzáció legalacsonyabb lehetséges értéke és a csökkentett ventilátorsebesség közötti kompromisszum eredménye. Az alacsony kondenzációs hőmérséklet a kompresszorok kisebb áramfogyasztásának köszönhetően általában energiamegtakarítást, lassabb (vagy nulla) ventilátorsebességet, illetve kevesebb kondenzátorventilátor által kibocsátott zajt eredményez. Több hűtőközeg használatára is alkalmas A legtöbb új generációs Optyma Plus aggregát több hűtőközeggel is használható. Ennek egyik előnye, hogy elég egyetlen, többféle hűtőközeghez (pl. R404A, R507 és R134a) használható aggregátot gyártani, melynek a hűtéstechnikai nagykereskedőnél való rendelkezésre állása jobban biztosítható. Ezáltal jelentősen lecsökken a szükséges típusok száma képzeljük csak el, hány egységre lenne szükség, ha minden egység csak egy hűtőközeghez lenne jó. Ez az előny különösen fontos a nagy méretű aggregátoknál, mivel a szükséges raktártér ezeknél sokkal nagyobb, ennélfogva sokkal költségesebb. Ennek másik előnye pedig az aggregátok megnövelt rugalmassága. Például, ha egy új hűtőüzemet kell építeni, és az ügyfél nem tudja még biztosan, hogy azt néhány év múlva bővíteni akarja-e vagy nem, akkor érdemes lesz egy több hűtőközeggel használható aggregátot telepíteni R134a hűtőközeggel. Ha néhány évvel később a szervizállomás üzletét bővíteni kell, a hűtési teljesítmény növeléséhez egyszerűen csak le kell cserélni a hűtőközeget R404A-ra, az aggregát pedig maradhat a helyén. Ez semmiképpen nem hátrányos az ügyfél számára, mivel az R134a nagyon jó energiaprofillal rendelkezik, és csak általános használhatósága tekintetében marad alul az R404A (R507) hűtőközeghez képest. Mikrocsatornás hőcserélők A lamellás, vörösrézcsöves kondenzátorok több évtizedes használatát követően a léghűtéses, csomagba szerelt hűtőaggregátok forradalmasítják a hőcserélő-technológiát. A trend most a mikrocsatornás hőcserélőket favorizálja. A mikrocsatornás kondenzátorok sokkal könnyebbek és kisebb méretűek, mint hasonló teljesítményű lamellás, vörösrézcsöves társaik, ami nagyon jól jön a csomagba szerelt hűtőaggregátok szállíthatósága és általános kezelhetősége szempontjából. A hőcserélők kisebb tömege miatt ráadásul kevesebb hűtőközegre is van szükség. A különbség jelentős, nagyjából 30%, ráadásul az üzembe helyezéskor az anyagköltségen azonnali megtakarítás érhető el. A hagyományos hűtőközegekre különleges adót kivető vagy azok felhasználási mennyiségét szigorúan korlátozó országokban ez a szempont sokkal nagyobb jelentősséggel bír, mint azt elsőre gondolnánk. A mikrocsatornás hőcserélők további előnye korrózióállóságuk. Ez kifejezetten annak köszönhető, hogy kizárólag alumíniumból készülnek, ezáltal teljes mértékben megakadályozható a két vagy több különböző fém használata esetén létrejövő galvánelemek miatti korrózió. A galvánelemek kialakulásához szükséges körülmények könnyen előálltak az alumínium/acél és vörösréz csöves, hagyományos, lamellás hőcserélők esetén, ami nagyban lecsökkentette ezeknek a rendszereknek a hasznos élettartamát, különösképpen kedvezőtlen környezeti körülmények esetén. További előnye még, hogy a mikrocsatornás technológiánál a lamellák erősebbek. A léghűtéses kondenzátoros rendszerekben általánosak a deformált lamellák, de ennek nem kell így lennie: a mikrocsatornás hőcserélők rendkívül ellenállók a horpadásoknak. Lemellákban a gondatlan kéz nem tehet könnyen kárt, és még a nagyon gondatlan kéz sem fog megsérülni. Ez azt jelenti, hogy sem a küllemük, sem a légáramlási térfogatban elszenvedett veszteségük nem fogja csökkenteni még többévnyi használat után sem az új generációs Optyma Plus aggregátok magas minőségét. Műszaki jellemzők 11

12 Műszaki jellemzők Scrolltechnológia a normál hűtéshez és dugattyús kompresszorok a mélyhűtéshez A hűtőipari technológia elképzelhetetlen lenne a hermetikus dugattyús kompresszorokkal ellátott aggregátok nélkül. Széles alkalmazhatóságuk különösen rugalmassá teszi őket, ráadásul már milliószor bizonyították megbízhatóságukat és hosszú élettartamukat. A dugattyús kompresszorok egyúttal gyakorlatilag verhetetlenek a kis teljesítményű alkalmazásoknál és a mélyhűtés terén. Ezért vannak az új generációs Optyma Plus egységek (normál hűtés esetén a 34-es dugattyú-lökettérfogatig, a mélyfagyasztás esetén pedig minden használt típus) ellátva ezzel a kompresszortechnológiával. Azonban a közepestől a magas elpárolgási hőmérséklettel és hűtőteljesítménnyel jellemezhető alkalmazások esetén az első választás a modern scrolltechnológia lesz, ami az MLZ hűtési scrollkompresszorokat ezeknek az MBP/HBP csomagba szerelt hűtőaggregátok fő komponensévé tette. Ezek különleges képességei között megemlíthető az alacsony rezgésű működés és az alacsony zajkibocsátás. Az optimális alacsony üzemi zajszint biztosítása érdekében az új generációs Optyma Plus egységek minden kompresszora a hagyományos aggregátokkal ellentétben különálló, szigetelt térben vannak elhelyezve. Ez a ventilátorfordulatszám-szabályozóval és az áramlásoptimalizált ventilátorlapátokkal együtt azt jelenti, hogy túlzott zajkibocsátás miatti perlekedés a múlté. tekercset általában az áramlásirányban tisztítják; a mikrocsatornás kondenzátoroknál azonban ellentétes irányú tisztítás javasolt, mivel a kosz hajlamos a tekercs előtt lerakódni, és nem megy be a tekercsbe, mint a hagyományos kondenzátoroknál. A rendszer teljes hőmérséklet- és nyomásadatközlése az új generációs Optyma Plus egységekbe beépített számos érzékelő adatait használja. A szerviztechnikusok könnyedén leolvashatják az összes nyomás- és hőmérsékletértéket a szabályozó és felügyeleti egységről, nem kell ehhez manométert vagy hőmérőt elővenniük a járműből. Ez a funkció kifejezetten kapóra jön a rövid rendszerellenőrzések végzésekor. Ez az ellenőrzés az aggregáton kívül máshova felszerelt opcionális külső kijelzőről is végrehajtható (pl. a tetőre szerelt új generációs Optyma Plus egységeknél a külső kijelző az épület egyik kapcsolószekrényébe is beszerelhető). A szabályozó riasztási memóriája szintén nagyon fontos lehet a karbantartási munkák vagy hibaelhárítás végzése esetén. Például, ha a memória egy rakás alacsony hőmérsékletre vonatkozó figyelmeztetést tartalmaz, a technikus azonnal meg is nézheti, hogy nem szivárog-e a hűtőközeg, vagy nincs-e probléma a leolvasztással, illetve az elpárologtató-ventilátorral. Ahogy a szervizelésnél, a szabályozó és felügyeleti modul az üzembe helyezésnél is jól jön, mivel ebben már eleve be van állítva az összes megfelelő érték. Már csak a hűtőközeg típusát kell kiválasztani, és a modell használatra készen áll. Igény szerint más paraméterek is módosíthatók, de erre egyáltalán nincsen szükség. Ezzel a funkcióval a rendszer üzembe helyezésekor idő takarítható meg. Az új generációs Optyma Plus egységek optimalizált szervizelhetőségének javítása érdekében az egységek olyan normál komponensekből készülnek, melyek bármely hűtéstechnikai nagykereskedőnél lecserélhetők, azaz szükség esetén gyorsan beszerezhetők. Ezek szintén kúpos szűrőt használnak (forrasztott adapterekkel), melyek forrasztás igénye nélkül gyorsan lecserélhetők. 12 Optimális szervizelhetőség A modern, csomagba szerelt hűtőaggregátok egyúttal kiváló szervizelhetőséget is biztosítanak. Az új generációs Optyma Plus három szervizajtóval, valamint a hőmérsékletés nyomásadatok külső mérőeszközöket nem igénylő, teljes elérhetőségét biztosító módon, normál komponensek felhasználásával (pl. menetes szűrő, mely forrasztás nélkül lecserélhető) lett tervezve. A három szervizajtó segítségével gyorsan elérhető a csomagba szerelt hűtőaggregátoknak minden belső komponense. Egyúttal ezek is gyakori használatra lettek tervezve, és teljesen mentesek a fém a fémen típus rezgések miatti zajtól. A ventilátorkamra külön szerelőajtót kapott, hogy a ventilátor mechanizmusát könnyebben lehessen ellenőrizni, és a normál karbantartás során a kondenzátor belsejét könnyebben lehessen tisztítani. A klasszikus lamellás vörösréz csöves kondenzátorokban a Következtetés A modern, készre szerelt aggregátokat megbízhatóságra, energiahatékonyságra és szervizelhetőségre optimalizálva szállítják. Előnyük, hogy minőségi komponenseket tartalmaznak, intenzív felügyeletet biztosítanak, mellyel elkerülhetők a meghibásodások és leállások, intelligens módon végzik a karterfűtés és a kondenzációs nyomás szabályozását, valamint lehetővé teszik, hogy a szervizmérnök számára mindig rendelkezésre álljon a szükséges információ.

13 Fejlesztési lehetőségek a hűtőkamráknál A Hűtős szerelő-abc sorozatnak ebben a számában a hűtőkamrákra összpontosítunk, és rámutatunk az ebben az alkalmazásban rejlő fejlesztési potenciálra. Függetlenül attól, hogy új rendszert kell-e kiépíteni vagy hűtőközeget kell-e cserélni, a rendszerkezelők főleg a tárolás során tapasztalható nem megfelelő termékminőség, a gyakori szervizhívások, illetve a nagy villanyszámlák miatt szoktak a hűtéstechnikai rendszer építőjéhez fordulni megoldásért. Gyakran nem könnyű azonnal megtalálni a helyes megoldást. A következő cikk gyakorlati referenciapontokkal szolgál. Termosztatikus vagy elektronikus expanziós szelepek A termosztatikus expanziós szelepek a legtöbb hűtőkamrába befecskendező szelepek formájában vannak beszerelve. Ha most a kezelő jobb megoldást akar, az elektronikus túlhevítés-szabályozás ezen a téren azonnal számos előnyt biztosít. Először is, az elpárologtatóban mindig optimális a hűtőközegszint. A hűtőközeget pontosan be lehet fecskendezni a nagy teljesítményingadozásoknak (pl. részterhelés) megfelelően. Erre azért képes a rendszer, mert a vonatkozó túlhevítés tényleges értékét egy nyomástávadó és egy nagy érzékenységű hőmérséklet-érzékelő továbbítja valós időben az elektronikus szabályozónak. A szabályozó így most már képes a lehető legalacsonyabb túlhevítési szintek beállítására. A hűtőközeg-befecskendezés ezen adaptív szabályozása biztosítja az elpárologtató optimális használatát, azaz a lehető legmagasabb elpárolgási nyomás elérését az érintett rendszerben. Ez nem csak nagyobb COP értékeket eredményez, de energiamegtakarításhoz is vezet, mivel a túlhevítés mindig az elpárologtató MSS vonalához igazodik, ezáltal megakadályozza, hogy a jel az instabil tartományba kerüljön. Az elpárolgási hőmérséklet és a helyiség-hőmérséklet közötti alacsony hőmérsékletkülönbség miatt alacsonyabb lesz a helyiség levegőjének párátlanítása, ami azt jelenti, hogy kevésbé fog kiszáradni a AKV elektromos működtetésű expanziós szelepek hűtött áru. Ha elektronikus expanziós szeleppel szabályozott elpárologtatóval rendelkező hűtőkamrában mondjuk zöldséget tárolunk, a zöldségek sokkal vonzóbb külleműek maradnak, és hosszabb ideig árulhatók, mint ugyanolyan konfigurációban, termosztatikus expanziós szelepek esetén. A hűtött áruk is kevésbé száradnak ki. Ha az elpárolgási értékek beállítása valamennyire be van korlátozva, a magasabb elpárolgási hőmérséklet és az alacsonyabb párátlanítás hatása nagyobb elpárologtatóval tovább fokozható. Azonban a legvonzóbb talán az, hogy nő a rendszer hatékonysága, csökken a vonatkozó áramfelhasználás, ami energiamegtakarítást eredményez! Hűtős szerelő-abc MSS = f (Qo, To etc.) MSS = f (Qo, To etc.) Elpárologtató teljesítménye Elpárologtató teljesítménye Minimális stabil jel Aktuális túlhevítés Minimális stabil jel Aktuális túlhevítés Termosztatikus és elektronikus elpárologtató-befecskendezés Fordulatszám-szabályozós kompresszorok A fordulatszám-szabályozós kompresszorok segítségével érhetők el ráadásul a lehető legmagasabb elpárolgási hőmérsékletek. A hűtéstechnikai rendszerek kompresszorai általában a maximális rendszerterhelésre vannak méretezve, azonban üzemidejüknek nagyjából 65%-ában a rendszerek valójában csak részterhelésen mennek, így a kompresszor az idő túlnyomó részében túl van méretezve. 90 Hz U/min 50 Hz U/min 30 Hz Kompresszorfordulatszám-szabályozás 13

14 Hűtős szerelő-abc 14 VTZ-CD kompresszor és frekvenciaváltó Ennek a teljesítménytöbbletnek a kiegyensúlyozására szolgáló hagyományos szabályozások között megemlíthetők a BE/KI szabályozók, a nyomásszabályozott teljesítményszabályozók, illetve a forrógáz-bypassos szabályozók. E módszerekkel összevetve a kompresszorfrekvenciaváltó megnövelt szabályozhatóságot és energiahatékonyabb megoldást biztosít. A hagyományos, teljesen hermetikus, dugattyús kompresszorok hűtési teljesítménye rögzítve van; a motor forgattyús tengelye 2900 ford./percen megy (50 Hz frekvenciával, egy póluspáron). Ezzel szemben a Danfoss VTZ Compressor Drive meghajtóval a fordulat Hz-es frekvenciatartományban változtatható. A szükséges hűtési teljesítménytől függően a motor sebessége folyamatosan az ford./perces tartományban fog mozogni. A kompresszor ezért a hűtési igényre mindig megfelelően lesz méretezve, ami azt jelenti, hogy a VTZ ugyanazt a minimális részterhelést fogja biztosítani, mint egy 3 részegységből álló csoportaggregát. A szabályozási fokozatok azonban nem 33, 66 és 100%, hanem a valóságban folyamatos vagy fokozat nélküli. Nyomástávadóval együtt a csomag hasonlóan működik, mint egy összetett szabályozó. A frekvenciaátalakítónak meg van adva egy nyomási beállítási érték, melyet a szabályozó igyekszik állandó értéken tartani. A nyomásérték emelkedésével a kompresszor sebessége megnő. A nyomás csökkenésével a sebesség lecsökken. Ez a szabályozás nagyon egyenletes szívóoldali nyomást biztosít. A hálózatra közvetlenül kapcsolódó kompresszorok indításukkor általában a névleges teljesítményüknek akár nyolcszorosát fogyasztják. Relatíve alacsony bemenő teljesítmény esetén ez az áramszolgáltatóval való konfliktushoz vezet, aki az áramfogyasztás korlátozása érdekében vagy további műszaki megoldásokat fog kérni vagy növelni fogja az energiaszolgáltatás árát. A VTZ Compressor Drive meghajtó beépített lágyindítóval van ellátva, mely jelentősen lecsökkenti a kompresszor áramcsúcsait a közvetlen indításhoz képest. A frekvenciaátalakító nagyon alacsony frekvencián kezdi a kompresszor indítását, és ezt a forgórész tényleges fordulatszámához igazítja. A közvetlen indítású kompresszoroknál a közölt frekvencia ezzel szemben közvetlenül 50 Hz lesz már akkor is, amikor a forgórész még el sem fordult. Ez indítási áramcsúcsokhoz vezet, ami nem jelentkezik ilyen mértékben a frekvenciaátalakítós üzemben. A kompresszor-frekvenciaátalakító csomag ennek köszönhetően ideális megoldás az üzemeltetés energiaköltségeinek csökkentésére, mivel a segítségével beszabályozható az alacsony elpárolgási, illetve szívóoldali nyomás, valamint szabályozhatók az állandó sebességű kompresszorokra jellemző áramcsúcsok. Leolvasztás igény szerint Az energiafogyasztás vonatkozásában a magas elpárolgási és szívóoldali nyomás után a második legfontosabb tényező a leolvasztás. Itt az energiaköltségeken rengeteget lehet spórolni. Az elektronikus expanziós szeleppel ellátott hűtéstechnikai szabályozók általában rendelkeznek igény szerinti leolvasztás funkcióval. Az igény szerinti leolvasztás funkció alapvetően a fölösleges leolvasztás elkerülésének biztosítására szolgál. Ha példának okáért csak minden ötödik leolvasztás lenne kihagyva, az már magában nagy fogyasztásmegtakarítást eredményezne. Az igény szerinti leolvasztás esetén fontos, hogy a funkció csak programozott idő szerint induljon. Ellenkező esetben előfordulhat, hogy a leolvasztás nem a megfelelő időben lesz elvégezve (pl. az áru be- vagy kitárolásakor). De hogyan érzékeli a szabályozó, hogy elérkezett-e a megfelelő idő a leolvasztásra? Elektronikus befecskendezés esetén a kompresszoros rendszerek leolvasztása után az elpárolgási hőmérséklet folyamatosan esik. Ezzel egy időben az elektronikus expanziós szelep nyitottsága lecsökken, egészen a következő leolvasztás elvégzéséig. Ennek az értéknek a segítségével a hűtéstechnikai szabályozó el tudja dönteni, hogy szükséges-e a leolvasztás, vagy az kimaradhat-e. Az elektronikus expanziós szelepek nélküli hűtéstechnikai szabályozók esetén a helyzet nem ilyen egyszerű. Azonban ezeknél is van lehetőség a leolvasztás szükségességének az eldöntésére, mégpedig a leolvasztásérzékelő hőmérsékletprofiljával. EKC 202 hűtéstechnikai szabályozó termosztatikus expanziós szelepekhez, valós igény szerinti leolvasztás funkcióval Leolvasztás igény szerint görgetett hűtésidő Leolvasztásérzékelő hőmérsékleti profilja Az 1:1 rendszerek leolvasztásérzékelőn tapasztalható hőmérséklete szintén folyamatosan csökken annak megfelelően, hogy mikor volt utoljára leolvasztás. Egy másik megoldás erre a teljes hűtési idő megfigyelése. Ha az folyamatosan nő, akkor az elpárologtató vélhetően erősen eljegesedett, és a leolvasztásra a lehető leghamarabb sort kell keríteni. Már önmagában az, ha egy hűtéstechnikai szabályozót igény szerinti leolvasztás funkcióval ellátnak, nagyon jelentős üzemeltetési energiafolyasztás-csökkenést eredményezhet.

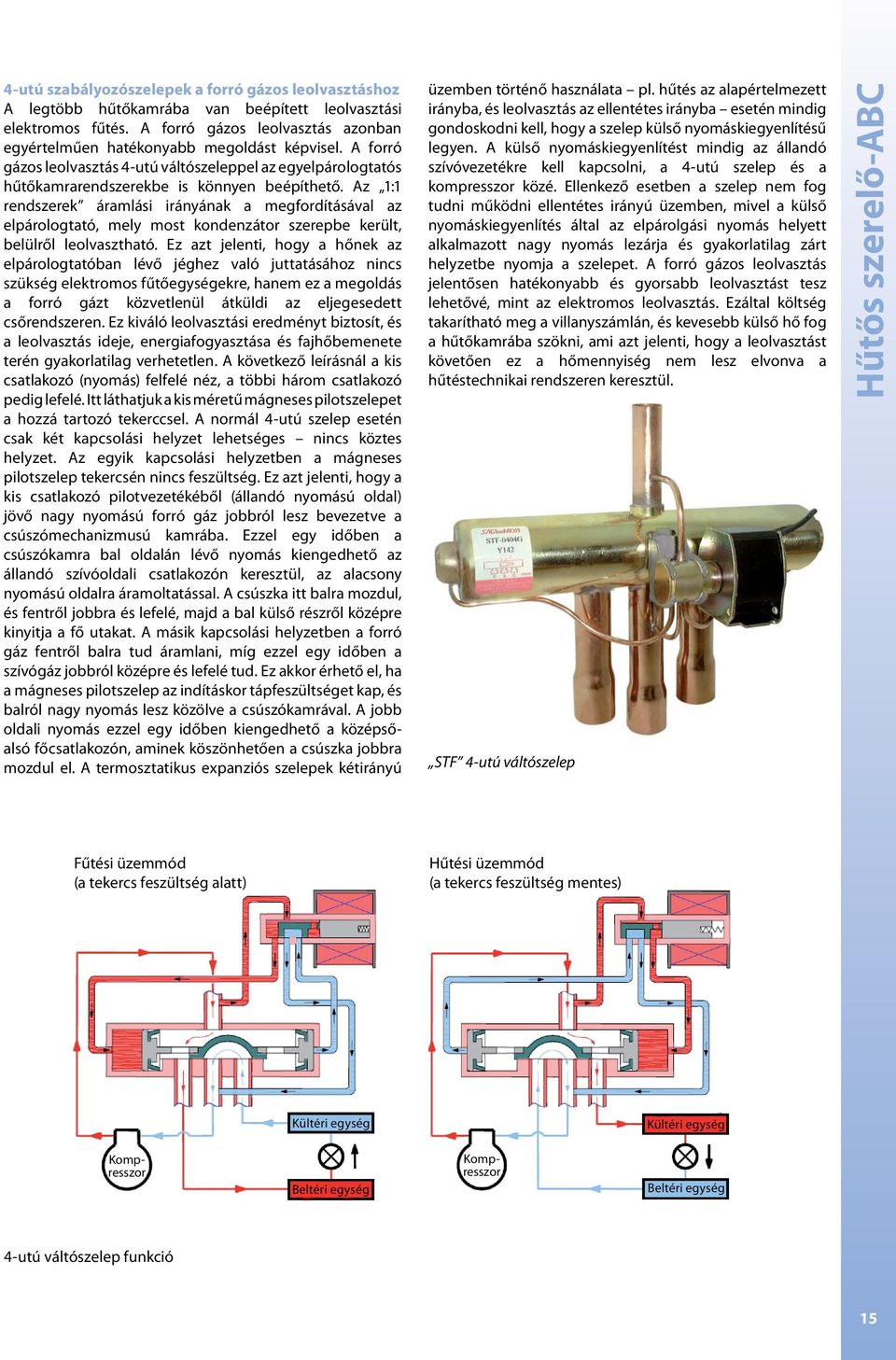

15 4-utú szabályozószelepek a forró gázos leolvasztáshoz A legtöbb hűtőkamrába van beépített leolvasztási elektromos fűtés. A forró gázos leolvasztás azonban egyértelműen hatékonyabb megoldást képvisel. A forró gázos leolvasztás 4-utú váltószeleppel az egyelpárologtatós hűtőkamrarendszerekbe is könnyen beépíthető. Az 1:1 rendszerek áramlási irányának a megfordításával az elpárologtató, mely most kondenzátor szerepbe került, belülről leolvasztható. Ez azt jelenti, hogy a hőnek az elpárologtatóban lévő jéghez való juttatásához nincs szükség elektromos fűtőegységekre, hanem ez a megoldás a forró gázt közvetlenül átküldi az eljegesedett csőrendszeren. Ez kiváló leolvasztási eredményt biztosít, és a leolvasztás ideje, energiafogyasztása és fajhőbemenete terén gyakorlatilag verhetetlen. A következő leírásnál a kis csatlakozó (nyomás) felfelé néz, a többi három csatlakozó pedig lefelé. Itt láthatjuk a kis méretű mágneses pilotszelepet a hozzá tartozó tekerccsel. A normál 4-utú szelep esetén csak két kapcsolási helyzet lehetséges nincs köztes helyzet. Az egyik kapcsolási helyzetben a mágneses pilotszelep tekercsén nincs feszültség. Ez azt jelenti, hogy a kis csatlakozó pilotvezetékéből (állandó nyomású oldal) jövő nagy nyomású forró gáz jobbról lesz bevezetve a csúszómechanizmusú kamrába. Ezzel egy időben a csúszókamra bal oldalán lévő nyomás kiengedhető az állandó szívóoldali csatlakozón keresztül, az alacsony nyomású oldalra áramoltatással. A csúszka itt balra mozdul, és fentről jobbra és lefelé, majd a bal külső részről középre kinyitja a fő utakat. A másik kapcsolási helyzetben a forró gáz fentről balra tud áramlani, míg ezzel egy időben a szívógáz jobbról középre és lefelé tud. Ez akkor érhető el, ha a mágneses pilotszelep az indításkor tápfeszültséget kap, és balról nagy nyomás lesz közölve a csúszókamrával. A jobb oldali nyomás ezzel egy időben kiengedhető a középsőalsó főcsatlakozón, aminek köszönhetően a csúszka jobbra mozdul el. A termosztatikus expanziós szelepek kétirányú üzemben történő használata pl. hűtés az alapértelmezett irányba, és leolvasztás az ellentétes irányba esetén mindig gondoskodni kell, hogy a szelep külső nyomáskiegyenlítésű legyen. A külső nyomáskiegyenlítést mindig az állandó szívóvezetékre kell kapcsolni, a 4-utú szelep és a kompresszor közé. Ellenkező esetben a szelep nem fog tudni működni ellentétes irányú üzemben, mivel a külső nyomáskiegyenlítés által az elpárolgási nyomás helyett alkalmazott nagy nyomás lezárja és gyakorlatilag zárt helyzetbe nyomja a szelepet. A forró gázos leolvasztás jelentősen hatékonyabb és gyorsabb leolvasztást tesz lehetővé, mint az elektromos leolvasztás. Ezáltal költség takarítható meg a villanyszámlán, és kevesebb külső hő fog a hűtőkamrába szökni, ami azt jelenti, hogy a leolvasztást követően ez a hőmennyiség nem lesz elvonva a hűtéstechnikai rendszeren keresztül. STF 4-utú váltószelep Hűtős szerelő-abc Fűtési üzemmód (a tekercs feszültség alatt) Hűtési üzemmód (a tekercs feszültség mentes) Kültéri egység Kültéri egység Beltéri egység Kompresszor Kompresszor Beltéri egység 4-utú váltószelep funkció 15

16 Kapcsolat Internetes hírek A hűtés szórakoztató is lehet KoolApp : CoolGame A Danfoss meghívja Önt egy kis kikapcsolódásra és szórakozásra, valamint lehetőséget kínál, hogy próbára tegye hűtéstechnikai tudását, és megnézze, hogy többet tud-e a világ más részein élő kollégáihoz képest. A játék lényege, hogy a komponenseknek a rendszer megfelelő helyein való elhelyezésével a legrövidebb idő alatt egyedi hűtőkört építsen. Saját bajnokságokat szervezhet, ahol helyi kollégákkal vagy osztálytársakkal versenghet, ugyanakkor lehetőséget kaphat, hogy felkerüljön a Danfoss rekordlistájára! A kör megépítésére csak korlátozott idő áll rendelkezésre! A megmaradt idő pontokká konvertálódik, és hozzá lesz adva az elért pontszámhoz. Ez azt jelenti, hogy minél gyorsabban dolgozik, annál nagyobb lesz az elért pontszáma. Már iphone-ra és Androidos készülékekre is letölthető KoolApp : Gőzléc - további hűtőközegekkel bővült, ami azt jelenti, hogy összesen már 76 hűtőközeg specifikációját tartalmazza. Már spanyol, portugál, lengyel és német nyelven is elérhető. Coolselector : Hűtéstechnikai kiadványok Frissítettük sikeres kiválasztóeszközünket, a Coolselector -t Danfoss Kft. H-1139 Budapest, Váci út 91. Tel Fax danfoss.hu@danfoss.com Internet: A frissítésnek köszönhetően a Coolselector már a legújabb kompresszor- és aggregátmodelleket is tartalmazza. Az új kiadás egyéb frissítései között vannak a legújabb, új generációs Optyma Plus aggregátok is. Az új változat egyúttal lehetővé teszi, hogy az elektronikus szabályozókat csoportaggregátszabályozók, elpárologtató-szabályozók, rendszer-szabályozók, tartozékok és frekvenciaátalakítók bontásban lehessen kiválasztani. A Coolselector verziója ezenkívül javított számításokat is tartalmaz számos szabályozószelepről (pl. termosztatikus expanziós szelepek, mágnesszelepek) és egyéb szabályozókról. A Coolselector alkalmazást számos ügyfelünk nagyon szereti, világszerte használják, 12 nyelvre lett lefordítva, és ezáltal nagy sikert jelent a Danfoss számára. Ha még nem telepítette a szoftvert, látogasson el még ma a Coolselector weboldalára, és töltse le. Mind magán, mind vállalati célú használata ingyenes. A Danfoss nem vállal felelősséget a katalógusokban és más nyomtatott anyagban lévő esetleges tévedésért, hibáért. A Danfoss fenntartja magának a jogot, hogy termékeit értesítés nélkül megváltoztassa. Ez vonatkozik a már megrendelt termékekre is, feltéve, hogy e változtatások végrehajthatók a már elfogadott specifikáció lényeges módosítása nélkül. Az ebben az anyagban található védjegyek az érintett vállalatok tulajdonát képezik. A Danfoss és a Danfoss logó a Danfoss A/S védjegyei. Minden jog fenntartva.
