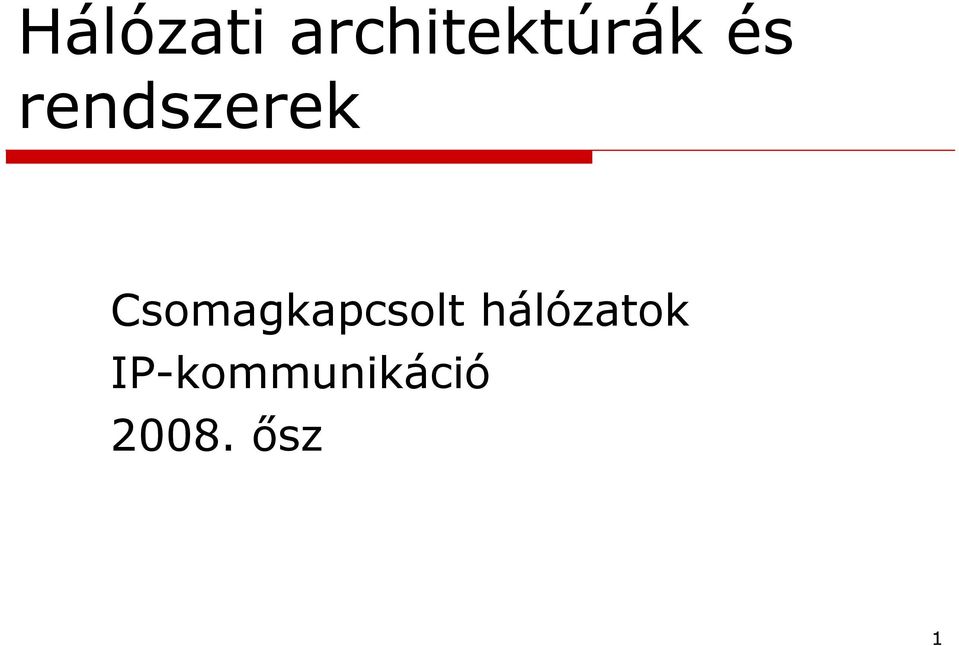

Hálózati architektúrák és rendszerek. Csomagkapcsolt hálózatok IP-kommunikáció ősz

Átírás

1 Hálózati architektúrák és rendszerek Csomagkapcsolt hálózatok IP-kommunikáció ősz 1

2 Adminisztráció Előadók: Farkas Károly egy. docens Dallos György egy. docens IL116, tel Szabó Csaba Attila egy. tanár tárgyfelelős IL115, tel Időpontok, helyszín: Szerda 16:15, IE218; Csütörtök 10:15, IB110 Tananyag: előadások 2

3 A tárgy felépítése (1) Lokális hálózatok. Az IEEE architektúra. Ethernet Csomagkapcsolt hálózatok IP-komm. Az Internet Végpontok közötti kapcsolat, transzport-prot., TCP, UDP A TCP/IP protokoll-család. Alkalmazási példa: VoIP Áramkörkapcsolt hálózatok PSTN, ISDN, 2. generációs cellás mobil-rendszerek Kapcsolat-orientált hálózatok SDH Synchronous Digital Hierarchy ATM Asynchronous Transfer Mode MPLS Multi-Protocol Label Switching 3. generációs mobil rendszerek Optikai kommunikáció Alapok Wavelength routing és csomagkapcsolás 3

4 A tárgy felépítése (2) Hozzáférési hálózatok: xdsl FTTx, xpon CATV Szélesávú vezetéknélküli hozzáférés (BWA Broadband Wireless Access) Áttekintés PAN, Bluetooth WiFi WiMAX Újgenerációs hálózatok (NGN Next Generation Networks) A távközlési megközelítés NGN a mobil világban: 4G vagy B3G (Beyond-3G) Tervezési kérdések Összefoglalás, tartalék 4

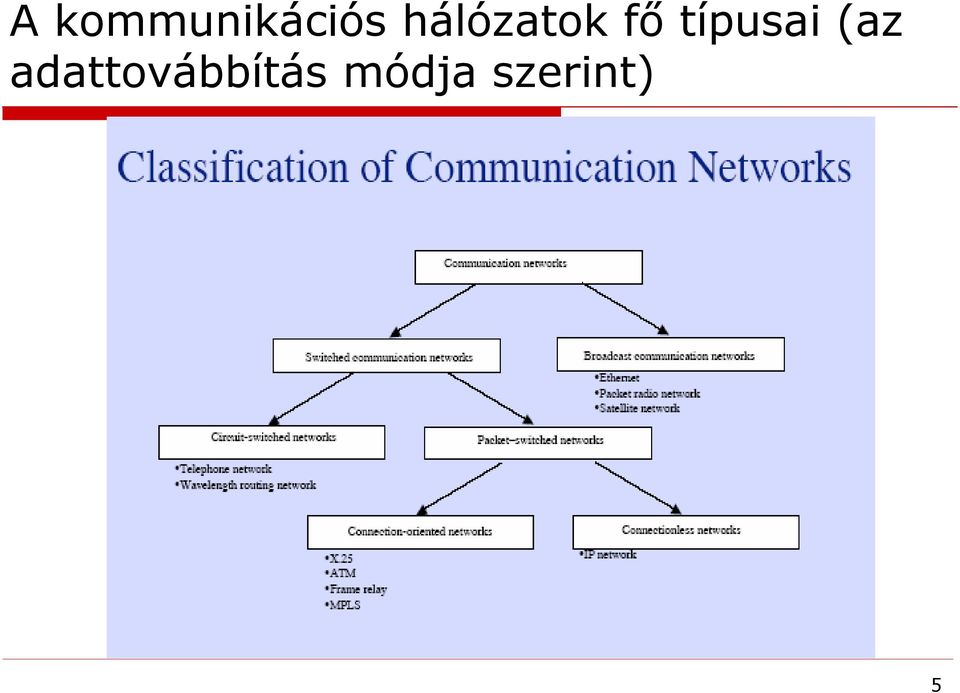

5 A kommunikációs hálózatok fő típusai (az adattovábbítás módja szerint) 5

6 Tartalom Az Internet és a TCP/IP protocol stack Az IP, az IP protokoll-család Transzport protokollok: UDP and TCP Next generation IP: az IPv6 Alkalmazási példa: VoIP 6

7 Az Internet-architektúra Alapelvek és klasszikus definíciók Internetwork Összekapcsolt hálózatok, az Internet Hálózat Fizikai hálózat, csomópontokból (node-okból) és összekö(tte)tésekből (link-ekből) áll Bármely kommunikációs rendszer, amely képes csomagok küldésére (Ethernet, egy pont-pont összeköttetés, bármely WAN wide area network nagyterületű hálózat) Gateway-ek (átjárók) vagy router-ek (útvonalválasztók) Összekapcsolják a fizikai hálózatokat A csomagokat a célállomás felé irányítják Host-ok Bármely gép, amelyen az alkalmazás található 7

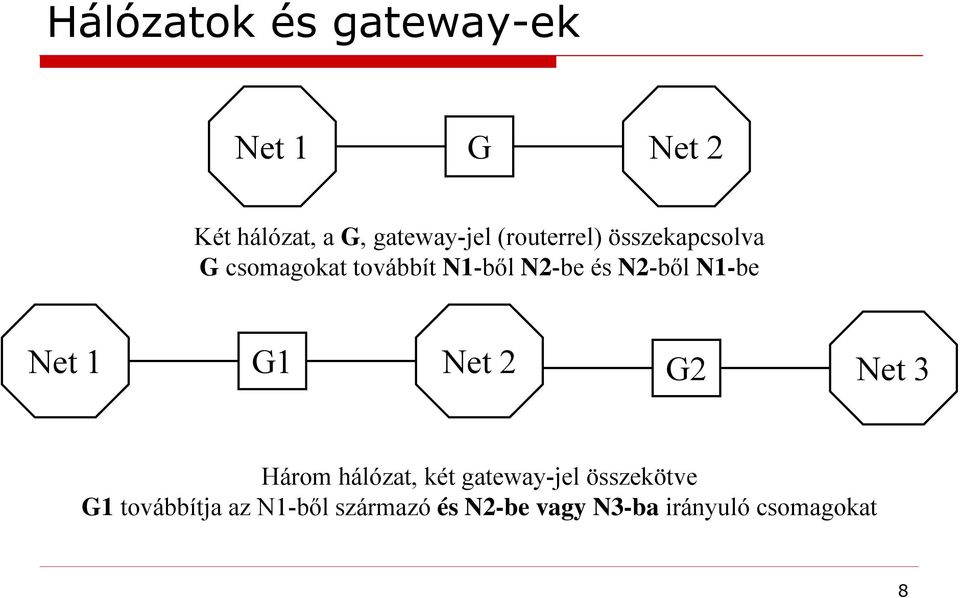

8 Hálózatok és gateway-ek Net 1 G Net 2 Két hálózat, a G, gateway-jel (routerrel) összekapcsolva G csomagokat továbbít N1-ből N2-be és N2-ből N1-be Net 1 G1 Net 2 G2 Net 3 Három hálózat, két gateway-jel összekötve G1 továbbítja az N1-ből származó és N2-be vagy N3-ba irányuló csomagokat 8

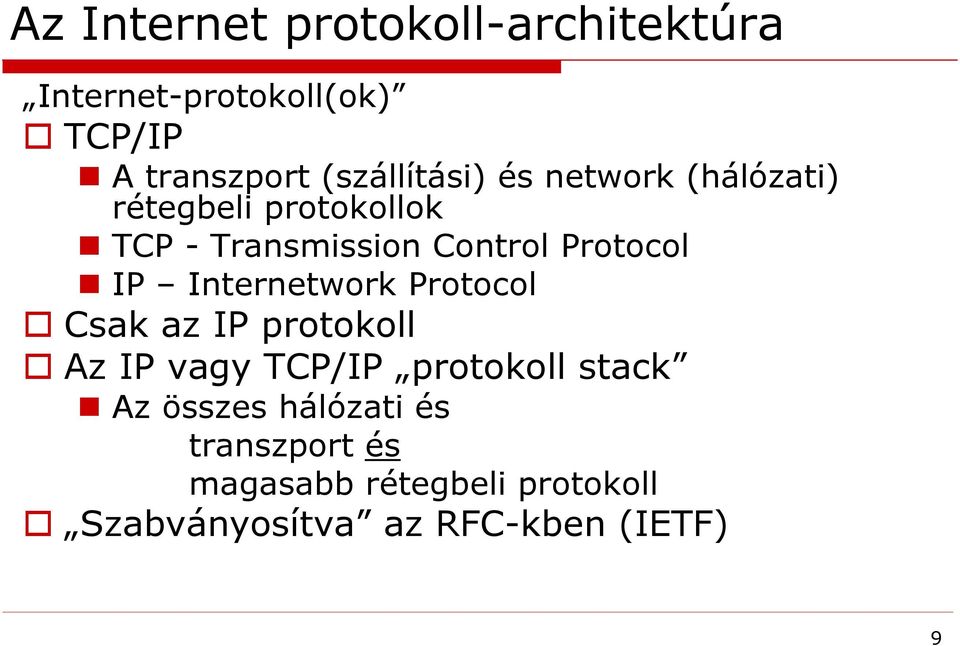

9 Az Internet protokoll-architektúra Internet-protokoll(ok) TCP/IP A transzport (szállítási) és network (hálózati) rétegbeli protokollok TCP - Transmission Control Protocol IP Internetwork Protocol Csak az IP protokoll Az IP vagy TCP/IP protokoll stack Az összes hálózati és transzport és magasabb rétegbeli protokoll Szabványosítva az RFC-kben (IETF) 9

10 Az Internet szabványosítása, IETF, RFC-k IETF: nyílt, nemzetközi szervezet tagjai:hálózattervezők, üzemeltetők, szolgáltatók, berendezésszállítók, kutatók Munka mailing list-eken keresztül Working groups RFC-k Request for comments Hagyományból: text-formátum, az ábrák is Status: INFORMATIONAL, DRAFT STANDARD, PROPOSED STANDARD, STANDARD, Pl.: RFC 3550: RTP A Transmission Protocol for Real-Time Applications, July 2003 STANDARD (RFC 1889: RTP, PROPOSED STANDARD) RFC 3251: Electricity over IP, April 1,

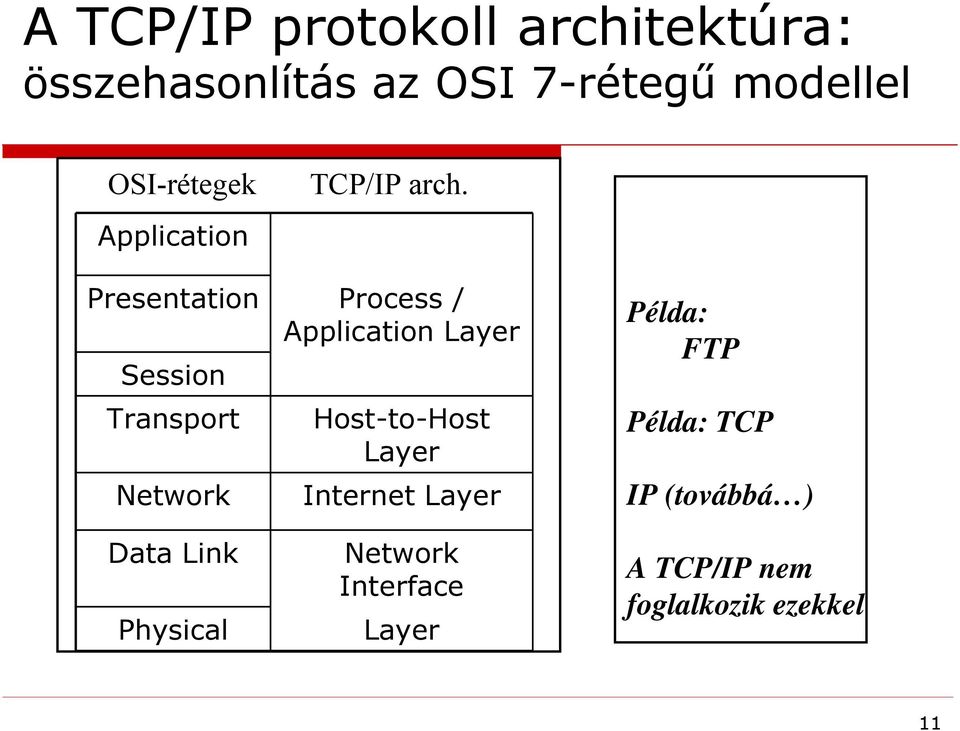

11 A TCP/IP protokoll architektúra: összehasonlítás az OSI 7-rétegű modellel OSI-rétegek Application TCP/IP arch. Presentation Process / Application Layer Session Transport Network Host-to-Host Layer Internet Layer Példa: FTP Példa: TCP IP (továbbá ) Data Link Physical Network Interface Layer A TCP/IP nem foglalkozik ezekkel 11

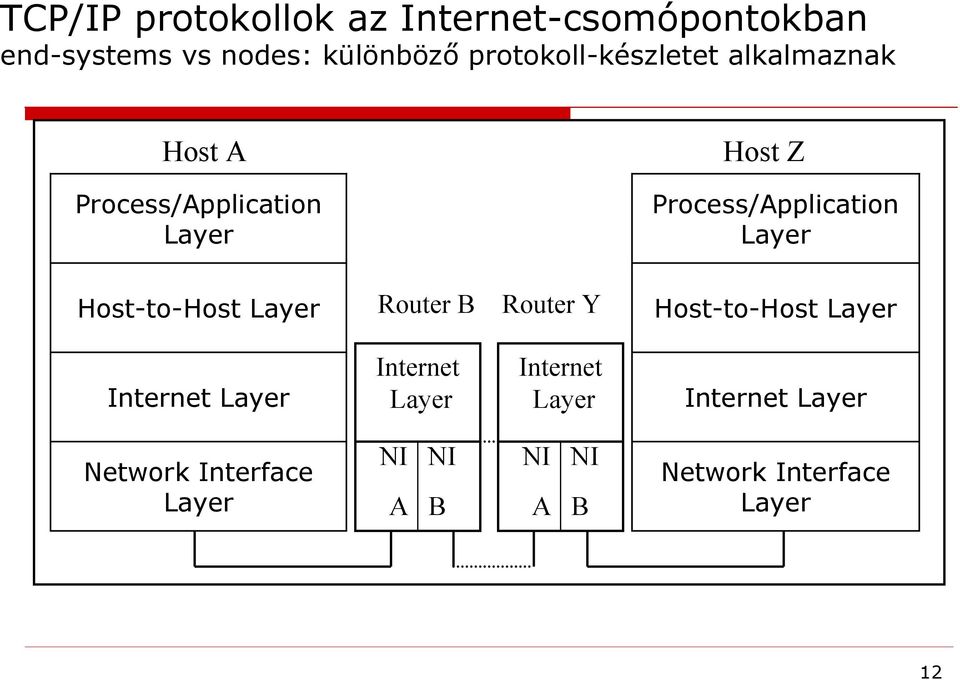

12 TCP/IP protokollok az Internet-csomópontokban end-systems vs nodes: különböző protokoll-készletet alkalmaznak Host A Process/Application Layer Host-to-Host Layer Router B Router Y Host Z Process/Application Layer Host-to-Host Layer Internet Layer Internet Layer Internet Layer Internet Layer Network Interface Layer NI NI A B NI NI A B Network Interface Layer 12

13 A teljes TCP/IP protokoll-család SMTP FTP TELNET DNS TCP SNMP BOOTP ASN 1 DHCP UDP IP (+ICMP and IGMP) ARP RARP Network interface Hagyományos egydimenziós architektúra-ábrázolás Különböző protokollok különböző funkcionális csoportokhoz tartoznak Ezt célszerű több dimenzióban ábrázolni 13

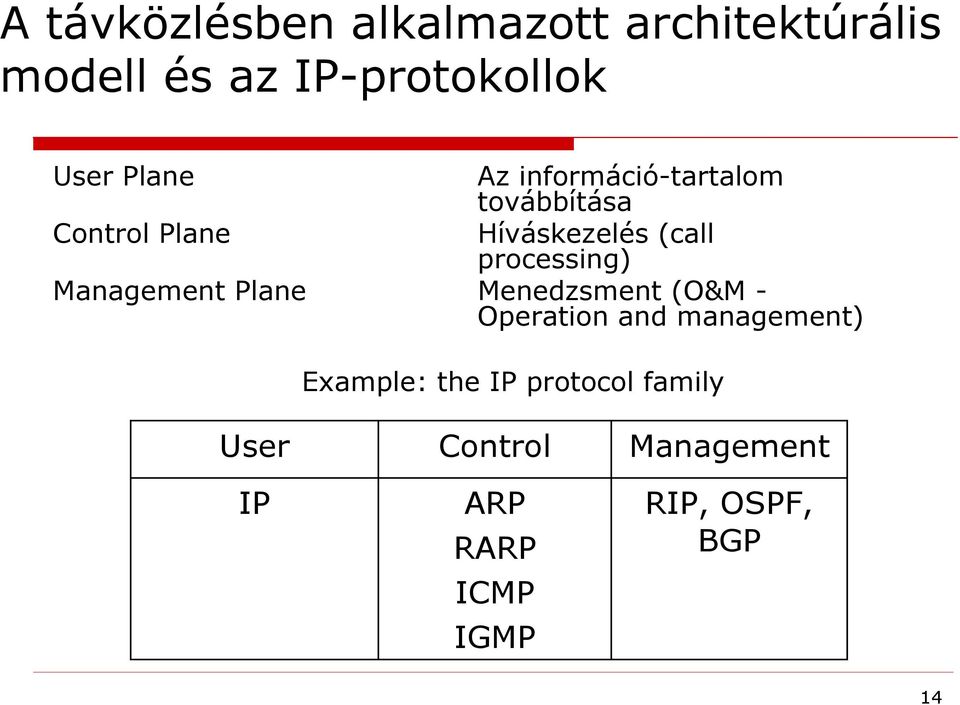

14 A távközlésben alkalmazott architektúrális modell és az IP-protokollok User Plane Az információ-tartalom továbbítása Control Plane Híváskezelés (call processing) Management Plane Menedzsment (O&M - Operation and management) Example: the IP protocol family User Control Management IP ARP RARP ICMP IGMP RIP, OSPF, BGP 14

15 A különböző rétegek adategységei, a beágyazás (encapsulation) elve Black-box elv: data link layer PDU FRAME network layer PDU PACKET higher layer protocol data unit 15

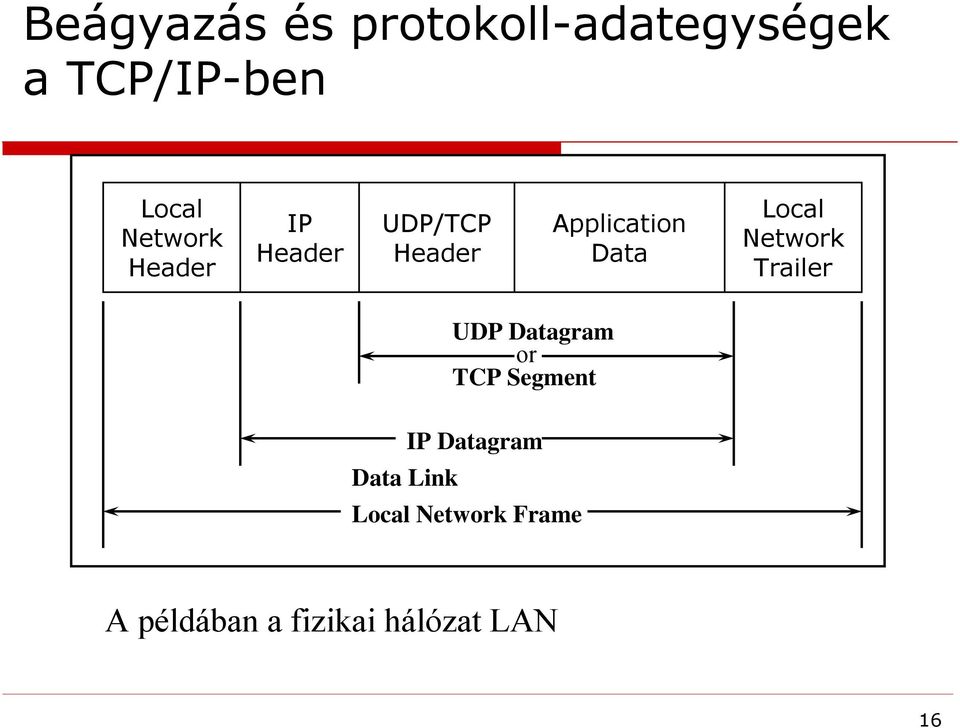

16 Beágyazás és protokoll-adategységek a TCP/IP-ben Local Network Header IP Header UDP/TCP Header Application Data Local Network Trailer UDP Datagram or TCP Segment IP Datagram Data Link Local Network Frame A példában a fizikai hálózat LAN 16

17 Tartalom Az Internet és a TCP/IP protocol stack Az IP, az IP protokoll-család Transzport protokollok: UDP and TCP Next generation IP: az IPv6 Alkalmazási példa: VoIP 17

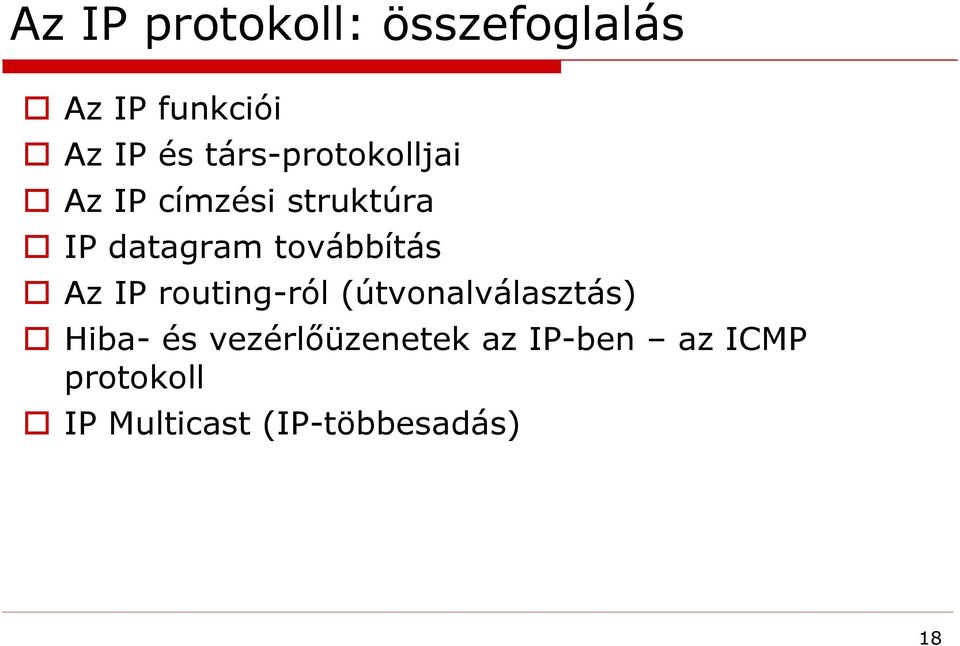

18 Az IP protokoll: összefoglalás Az IP funkciói Az IP és társ-protokolljai Az IP címzési struktúra IP datagram továbbítás Az IP routing-ról (útvonalválasztás) Hiba- és vezérlőüzenetek az IP-ben az ICMP protokoll IP Multicast (IP-többesadás) 18

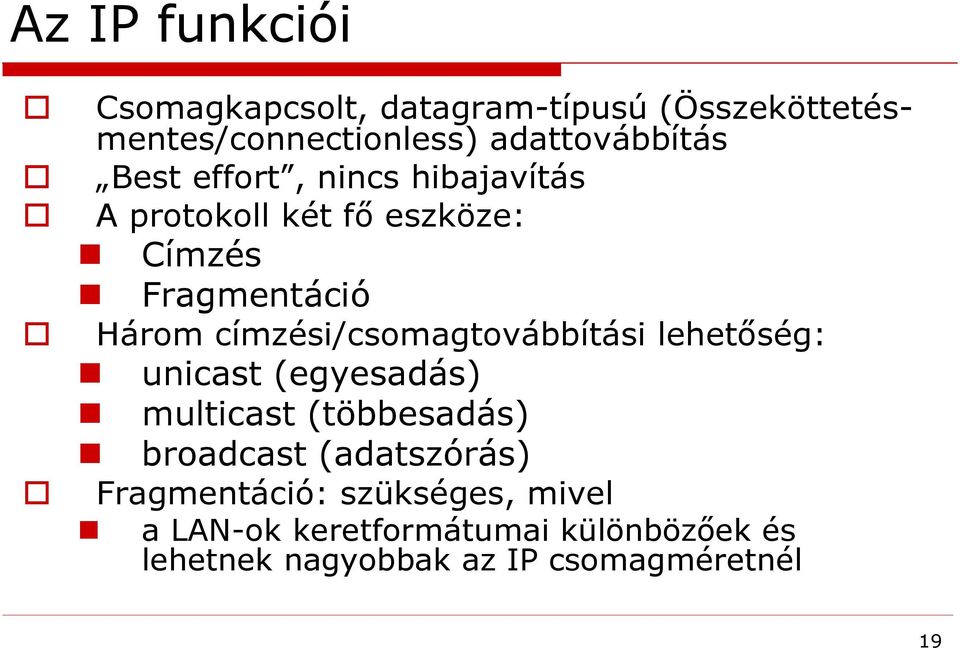

19 Az IP funkciói Csomagkapcsolt, datagram-típusú (Összeköttetésmentes/connectionless) adattovábbítás Best effort, nincs hibajavítás A protokoll két fő eszköze: Címzés Fragmentáció Három címzési/csomagtovábbítási lehetőség: unicast (egyesadás) multicast (többesadás) broadcast (adatszórás) Fragmentáció: szükséges, mivel a LAN-ok keretformátumai különbözőek és lehetnek nagyobbak az IP csomagméretnél 19

20 Az IP- család IP + társprotokollok Mindez a hálózati rétegen belül, alrétegek IGMP ICMP IP ARP RARP Internet Control Message Protocol Internet Group Mngment Protocol Address Resolution Protocol Reverse ARP 20

21 Az IP-protokoll címzési sémája (1) Class A netid hostid Class B 1 0 netid hostid Class C netid hostid Class D multicast address Class E reserved for future use 21

22 Az IP-protokoll címzési sémája (2) Előnyök Az A, B, C osztályok az első 2 bit alapján megkülönböztethetők A hálózati és végpont-címek könnyen szeparálhatók Jelölés Oktettek decimális számok, ponttal elválasztva ( dotted decimal notation) Példa: a C -osztályú címtartomány eleje és vége:

23 Speciális esetek Multicast címzés: később Töbszörös címek multi-homed (több hálózatra csatlakozó) csomópontok számára következmény: az IP cím nem határoza meg egyértelműen a csomópontot, hanem annak egy hálózathoz tartozását Hálózatnak is lehet címe: hostid = 0 Broadcast-cím: hostid = csupa 1 Limited broadcast (a hálózaton belül): csupa 1 Ez a host: csupa 0 Host ezen a hálózaton: netid = 0, hostid Loopback cím: 127. bármi 23

24 Az IP-címzés következményei 1. Ha a host másik hálózatra megy át, az IP címe meg kell, hogy változzon 2. Az IP-címek alapján történő útvonalválasztás során a többszörös IP című hostokhoz vezető út függ attól, melyik IP-címet használjuk 3. Többszörös IP című hostoknál csak egy IP-cím ismerete nem biztos, hogy elég az eléréséhez Net1 A1 GW Host A Host B A2 Net2 A3 A4 A5 Host A Host B: A4 közvetlenül, A5 a GW-n át Ha Host B lekapcsol Net1-ről; A4 ismerete nem elég! 24

25 Az IP-datagram formátuma VERS HLEN TYPE OF SERV TOTAL LENGTH IDENTIFICATION FLAGS FRAGMENT OFFSET TIME TO LIVE PROTOCOL HEADER CHECKSUM SOURCE IP ADDRESS DESTINATION IP ADDRESS IP OPTIONS (IF ANY) DATA PADDING 25

26 Datagram-formátum: részletek (1) VERS a jelenlegi verzió, =4 HLEN fejrész-hossz, 32 bites szavakban, min HLEN=5 (20 oktett) Type of service kért QoS erre a datagramra Bits 0-2 Precedence Példák: network ctrl priority routine Bit 3 Késleltetés (normal/low) Bit 4 Throughput (normal/light) Bit 5 Reliability (normal/high) Bit 6-7 Reserved 26

27 Datagram-formátum: részletek (2) Total Length a datagram hossza oktett-ben max. hossz: oktett előírt min. hossz: 576 oktett Identifier Flags - fragmentációhoz Fragment offset Time to live a hálózatban tartózkodás maximális időtartama, mp-ben vagy ugrásokban mérve, max. 255 Protocol melyik magasabb rétegbeli PDU ül ebben a datagramban, pl.: 6 = TCP, 17 = UDP Header checksum 27

28 Az IP routing-ról ALAPOK Routing-táblák a csomópontokban Csak a cím netid -részét használjuk Next stop módszer MI VAN A TÁBLÁKBAN? Célcím a router címe, ameyhez továbbítani kell Subnet mask HOGYAN SZERZIK MEG A ROUTEREK A ROUTING- INFORMÁCIÓT? Vector distance algoritmus Link state algoritmus 28

29 Hiba- és vezérlőüzenetek az IP protokollban az ICMP ICMP: hibajelző mechanizmus A gw informálja a kiindulási host-ot (miért nem a közbenső gw-ket?) ICMP: eszköz az elérhetőség tesztelésére ECHO RQ, ECHO RPLY ( ping ) A nem elérhető célpontok jelzése congestion/flow control ( source quench ) Segítség az útvonalválasztáshoz Útvonalváltozás-kérés Körkörös vagy nagyon hosszú utak detektálása Órajel-szinkronizálás 29

30 IP Multicast (1) Multicast: IP-csomagok küldése egy forrástól többszörös címzettnek Példa: C küld az {A,E,F} multicast-csoportnak A B C R1 D F E R2 Előny: átviteli kapacitások megtakarítása az unicast-hoz képest Fontos alkalmazásokhoz szükséges: VoIP konferenciahívások, media streaming G 30

31 IP Multicast (2) Az IGMP-t (Internet Group Message Protocol) alkalmazásával D osztályú címzés bites csoport-azonosító A től ig tartó címtartomány fenntartva; : all hosts. Még ha nincs is az IGMP implementálva, a host-oknak képeseknek kell lenniük csatlakozni ehhez a csoporthoz A routerek módosított routing-protokollokal működnek A multicast IP-címek leképezése fizikai címekre: implementálva (Ethernet)-re minden broadcast-képességű fizikai hálózatra 31

32 Tartalom Az Internet és a TCP/IP protocol stack Az IP, az IP protokoll-család Transzport protokollok: UDP and TCP Next generation IP: az IPv6 Alkalmazási példa: VoIP 32

33 Host layer protokollok: UDP és TCP UDP User Datagram Protocol TCP Transmission Control Protocol Az UDP és TCP közös képességei: Portok kezelése Multiplexálási képesség Alapvető különbség az UDP és a TCP között: o Az UDP kapcsolatmentes (connectionless) szállításiszolgáltatást nyújt o A TCP összeköttetés-alapú (connection oriented) 33

34 UDP User Datagram Protocol (1) Portok kezelése: Az IP-rétegben a csomagok host-nak vannak címezve A host-okon belül: több alkalmazás, folyamat megkülönböztetésük: port-ok használatával Foglalt (reserved) és rendelkezésre álló (available) portszámok Foglalt portok: ide mindig lehet küldeni datagram-okat pl. 69: TFTP Az UDP-en belül megállapításra kerülnek az alkalmazandó port-számok Multiplexelés/demultiplexelés A port-mechanizmus segítségével 34

35 UDP User Datagram Protocol (2) Multiplexelés és demultiplexelés Példa: A1 A2 A3 Alkalmazások Port 1 Port 2 Port 3 UDP IP layer Demultiplexelés a portok alapján Beérkező UDP datagram 35

36 UDP User Datagram Protocol (3) bits: UDP Source Port UDP Destination Port UDP Message Length UDP Checksum Data Source port opcionális (nem használt: 0) Hossz: oktettben. min: 8 Checksum: opcionális (nincs: 0) Az UDP checksum az egyetlen lehetőség annak ellenőrzésére, hogy a datagram helyesen érkezett-e meg (a IP-csomag ellenőrzése csak a fejrészt fogja át) 36

37 UDP User Datagram Protocol Összefoglalás: funkcionalitás és a költsége Port-kezelés, ezáltal a különböző alkalmazások/folyamatok megkülönböztetése Több alkalmazás egyidejű kezelése porthozzárendeléssel és multiplexeléssel/demultiplexeléssel Hibajelzés az UDP datagram tartalmára és az IP csomag további részeire A fentiek ára: 8 oktett-nyi overhead 37

38 TCP Transmission Control Protocol Fő jellemzői Célkitűzés: megbízható transzport-szolgáltatás nyújtása az IP nem megbízható datagram szolgáltatásán Jellemzői: Stream típusú szállítás: bit-oktett-stream-ek sorrendhelyes átvitele Virtuális csatornák: összeköttetés épül fel és marad fenn a kommunikáció tartamára Pufferelt átvitel: a stream-ből a datagram megtöltéséhez szükséges mennyiséget várja össze Strukturálatlan stream: nincsenek határolók a stream-en belül Full duplex kapcsolatok: két független stream Piggybacking: vezérlő információk küldése az ellenkező irányban folyó stream-be ágyazva 38

39 TCP PDU (= segment ) struktúra SOURCE PORT DESTINATION PORT SEQUENCE NUMBER ACKNOWLEDGEMENT NUMBER HLEN RESERVED CODE BITS WINDOW CHECKSUM URGENT POINTER OPTIONS (IF ANY) DATA PADDING Sequence no: a szegmens-ben levő adat pozíciója a küldő byte stream-jében Ack no: annak az oktettnek a sorszáma, amelyet a forrás legközelebb vár 39

40 TCP PDU (= segment ) struktúra SOURCE PORT DESTINATION PORT SEQUENCE NUMBER ACKNOWLEDGEMENT NUMBER HLEN RESERVED CODE BITS WINDOW CHECKSUM URGENT POINTER OPTIONS (IF ANY) PADDING DATA Code bits: a szegmens tartalma Window: a küldő ismertté teszi a vételi pufferének méretét Checksum: mint az UDP-ben Urgent pointer: out of band adatok küldésére 40

41 Megbízható transzport-szolgáltatás 1. Pozitív nyugtázás A szokásos elv: a következő csomagot csak azt követően lehet küldeni, hogy ACK érkezett az előzőre. Duplikált ACK-k kezelése: sorszámozás Következmény: nem hatékony 2. Csúszó ablakos ( sliding window ) mechanizmusok Ablak-módszer; az ablak mérete megadja a kintlevő nyugtázatlan csomagok max. számát. Pl.: w=8 A TCP-ben: az ablak-mechanizmus oktett-eken működik Következmény: jó hatékonyság Egyben forgalomszabályozási (flow control) módszer is (biztosítja azt a sebességet, amit a vevő képes feldolgozni) 41

42 Go-Back-N k-bit-es sorszám (seq #) a csomag fejlécében Küldő N-ig terjedő ablak ( window ), az egymást követő nem nyugtázott csomagok megengedett száma ACK(n): minden csomagot nyugtáz (ACK-zik) beleértve az n-et is (seq # n) együttes ACK ( cumulative ACK ) Duplikált ACK-t kaphat (ld. fogadó) Időzítő (timer) kell minden menet közbeni csomagra Timeout(n): újraküldi az n. csomagot és minden nagyobb sorszámút az ablakban 42

43 Go-Back-N Csak ACK: az ACK mindig a legnagyobb sorszámú, sorrendben, és helyesen kapott csomagra lesz kiküldve Duplikált ACK-et eredményezhet Csak a várt sorszámra kell emlékezni Sorrenden kívüli (out-of-order) csomag Eldobásra kerül (nem pufferel) -> nincs fogadó puffer! Csomag re-ack (ismétlés) a legnagyobb sorrendhelyes sorszámmal 43

44 Go-Back-N: Működés közben 44

45 Selective Repeat A fogadó egyedileg nyugtáz minden helyesen megkapott csomagot A csomagokat puffereli nem sorrendben történő kézbesítés esetére A küldő csak azokat a csomagokat küldi újra, amelyekre nem kapott ACK-et A küldőnek időzítője van minden nem ACK-zett csomagra Küldő ablak N egymást követő sorszám (seq #) Ismét az elküldött, nem ACK-zett csomagok sorszáma korlátoz 45

46 Selective Repeat: Küldő, fogadó ablakok 46

47 Selective Repeat működése Küldő Adat érkezik felülről: Ha a következő sorszám az ablakon belül van, csomag küldése Timeout(n): N. csomag újraküldése, időzítő indítása ACK(n) [sendbase,sendbase+n] ablakban: Az n. csomag megérkezettként jelölése Ha n a legkisebb még nem nyugtázott csomag, az ablak alapjának átállítása a következő még nem nyugtázott sorszámra Az n. csomag a [rcvbase, rcvbase+n-1] ablakban: ACK(n) küldése Fogadó Sorrenden kívüli: pufferelés Sorrendben: csomag átadása (és minden pufferelt, sorrendhelyes csomag átadása), az ablak alapjának átállítása a következő még meg nem kapott sorszámra Az n. csomag a [rcvbase-n, rcvbase-1] ablakban: ACK(n) Egyébként: Eldobás (ignore) 47

48 Selective Repeat működés közben 48

49 Selective Repeat: ellentmondás Példa: Sorszámok: 0, 1, 2, 3 Ablakméret = 3 A fogadó nem lát különbséget a két eset között! Nem helyesen új adatként továbbítja a duplikált adatot az (a) változat szerint Kérdés: Mi a kapcsolat a sorszámtartomány és az ablakméret között? 49

50 Sliding window módszer a TCP-ben Alapelv: w = 8 (oktett) nyugtázott küldött ezt még lehet adni Várakozás ACK-ra: time out Mekkorára válasszuk a time out-ot? Probléma a túl kicsivel és a túl naggyal Megoldás: a teljes terjedési időhöz (round-trip time) igazítani, adaptívvá tenni Szabályok arra, hogy mit tegyünk, ha nem jön ACK a time-out alatt 50

51 TCP sorszámok és ACK-ek Sorszámok: A szegmens adatok első bájtjának bájtfolyam sorszáma ACK-k: Annak a bájtnak a sorszáma, amelyet a küldőtől vár Cumulative ACK Kérdés: Hogyan kezeli a fogadó a sorrenden kívüli szegmenseket? A TCP specifikáció nem mond semmit, az implementációtól függ Az A hoszt C -t küld Az A hoszt nyugtázza a visszaküldött D -t Hoszt A Hoszt B Seq=42, ACK=79, data = C Seq=79, ACK=43, data = D Seq=43, ACK=80 Egyszerű telnet működés A B hoszt nyugtázza a kapott C -t, és D -t küld vissza Idő 51

52 TCP ACK előállítás [RFC 1122, RFC 2581] Esemény a fogadónál Sorrendhelyes szegmens érkezése a várt sorszámmal. Minden korábbi sorszám már nyugtázott Sorrendhelyes szegmens érkezése a várt sorszámmal. Egy további szegmens nyugtája felfüggesztve Sorrenden kívüli szegmens érkezése a vártnál nagyobb sorszámmal. Rés detektálása Szegmens érkezése, amely részben vagy teljesen kitölti a rést TCP fogadó tevékenység Az ACK késleltetése. Várj max. 500 ms-ot a következő szegmensre! Ha nincs szegmens, küldd az ACK-et! Azonnali egyetlen cumulative ACK küldése, mindkét sorrendhelyes szegmens nyugtázása Duplikált ACK azonnali küldése a következő várt bájt sorszámnak jelzésével ACK azonnali küldése annak a szegmensnek a megadásával, amely a rés alsó szélét jelenti 52

53 Gyors újraküldés (Fast Retransmit) A Timeout időszakok sokszor viszonylag hosszúak Hosszú késleltetés az elveszett csomag újraküldése előtt Az elveszett szegmensek felismerése duplikált ACK-val A küldő sokszor sok szegmenst küld közvetlenül egymás után Ha egy csomag elveszik, sok duplikált ACK következik Ha a küldő 3 ACK-et kap ugyanarra az adatra, felteszi, hogy a nyugtázott szegmens utáni szegmens elveszett: Gyors újraküldés (fast retransmit): újraküldi a szegmenst már az óra lejárta előtt 53

54 TCP forgalomszabályozás A TCP kapcsolat fogadó oldalának van egy fogadó puffere: Forgalomszabályozás A küldő nem akarja túltölteni a puffert azzal, hogy túl sokat, túl gyorsan küld Az alkalmazási processz lehet, hogy lassan tud olvasni a pufferből Sebesség összehangolási szolgálat Összehangolja a küldési sebességet a fogadó alkalmazás feldolgozási sebességével 54

55 TCP forgalomszabályozás működése (Tegyük fel, hogy a TCP fogadó eldobja a sorrenden kívüli szegmenseket) Szabad hely a pufferben = RcvWindow = RcvBuffer - [LastByteRcvd - LastByteRead] A fogadó megadja a szegmensben a puffer szabad helyének nagyságát (vagyis a RcvWindow méretét) A küldő korlátozza a nem nyugtázott adatok mennyiségét a RcvWindow-ra Biztosítja, hogy a fogadó puffer nem csordulhat túl 55

56 TCP torlódásvezérlés: Additív növekedés, multiplikatív csökkenés Megközelítés: növeljük addig az átviteli sebességet (ablakméretet), a használható sávszélesség kipróbálásával, amíg veszteség nem történik Additív növelés (AI): növeljük a CongWin-t 1MSS-selminden RTT alatt, amíg csomagvesztést nem detektálunk Multiplikatív csökkentés (MD): csökkentsük a CongWin-t a felére csomagveszteség detektálásakor congestion window Fűrészfog tulajdonság látható: próbálkozás a sávszélesség beállítására 24 Kbytes 16 Kbytes 8 Kbytes time 56

57 TCP torlódásvezérlés: Részletek A küldő korlátozza az átvitelt: LastByteSent-LastByteAcked CongWin Durván rate = CongWin RTT Bytes/sec A CongWin dinamikusan változik az érzékelt hálózati torlódás függvényében Hogyan érzékeli a küldő a torlódást? Vesztési esemény = timeout vagy 3-szoros (duplikált) ACK A TCP küldő csökkenti a sebességet (CongWin) csomagvesztés után Négy mechanizmus: AIMD Lassú start (slow start) Konzervatív viselkedés timeout események után Gyors újraküldés 57

58 TCP Slow Start (lassú start) Amikor torlódás kezdődik, CongWin = 1 MSS Példa: MSS = 500 byte & RTT = 200 msec Kezdeti sebesség = 20 kbps Az elérhető sávszélesség lehet >> MSS/RTT Kívánatos a sebesség gyors emelése a megfelelő szintig Amikor az összeköttetés létrejön, növeljük a sebességet exponenciálisan az első csomagvesztési eseményig, vagy egy előre beállított küszöbértékig 58

59 TCP Slow Start (folytatás) Amikor az összeköttetés létrejön, növeljük a sebességet exponenciálisan az első csomagvesztési eseményig CongWin duplázása minden RTT-ben, a CongWin növelése által minden kapott ACK-re Összegzés: a kezdeti sebesség alacsony, de a gyorsítás exponenciális mértékű RTT Host A Host B one segment two segments four segments time 59

60 Finomítás Kérdés: Mikor kell átkapcsolni az exponenciális növelésről a lineárisra? Válasz: Amikor a CongWin értéke elérte a timeout előtti értékének a felét (threshold). CongWin Implementáció: Változó küszöb Vesztési eseménykor a CongWin a vesztés előtti értékének a felére állítódik 60

61 Fast Retransmission (gyors újraküldés) 3 duplikált ACK után a CongWin-t a felére csökkentjük, és az ablak ezután lineárisan nő. De timeout esemény után a CongWin-t 1 MSS-re állítjuk, és slow start fázis, vagyis az ablak exponenciálisan nő a küszöbig, majd onnantól kezdve lineárisan. Mögöttes filozófia A 3 duplikált ACK azt jelzi, hogy a hálózatot azért hagyják el szegmensek, a torlódás nem jelentős A timeout egy sokkal veszélyesebb torlódási helyzetet mutat 61

62 Összegzés: TCP torlódásvezérlés Amikor a CongWin a Threshold (küszöb) alatt van, a küldő a slow start fázisban tartózkodik, az ablak exponenciálisan nő. Amikor a CongWin a Threshold felett van, a küldő a torlódás-elkerülő (congestion avoidance) fázisban tartózkodik, az ablak lineárisan nő. Amikor háromszoros duplikált ACK érkezik, a Threshold CongWin/2-re, a CongWin a Threshold-ra lesz beállítva, és torlódás-elkerülő fázis következik. Amikor timeout történik, a Threshold CongWin/2- re, a CongWin 1 MSS-re lesz beállítva, és slow start fázis következik. 62

63 Összegzés: TCP torlódásvezérlés congestion avoidance fast retransmission congestion avoidance CongWin slow start slow start 63

64 Hívásfelépítés a TCP-ben 3-way handshake eljárás Esemény A-nál Üzenetek Esemény B-nél SYN küldése, seq = x SYN + ACK vétele ACK y+1 küldése SYN vétele SYN, seq = y, ACK x+1 küldése ACK vétele 64

65 Híváslebontás a TCP-ben Modified 3-way handshake eljárás Esemény A-nál Üzenetek Esemény B-nél FIN seq=xx küldése ACK vétele FIN + ACK vétele ACK yy+1 küldése FIN vétele ACK xx+1 küldése (Az alkalmazás informálása) FIN, seq=yy, ACK xx+1 küldése ACK vétele 65

66 TCP és UDP: összefoglalás o Mindkettő host layer/transport layer protokoll o Mindkettő portokat kezel o multiplexelés/demultiplexelés o ezáltal interface az alkalmazói folyamatok felé o Az UDP összekött.mentes, best effort szolgáltatás o nem garantál célbajuttatást, csak hibajelzést nyújt o Gyorsan célbajuttat o A TCP összeköttetés-orientált, megbízható transzport szolgáltatás o sorrendhelyes, hibamentes szállítást nyújt o ára: késleltetés 66

67 Tartalom Az Internet és a TCP/IP protocol stack Az IP, az IP protokoll-család Transzport protokollok: UDP and TCP Next generation IP: az IPv6 Alkalmazási példa: VoIP 67

68 Az újgenerációs Internet felé: az IPv6 protokoll Nyilvánvalóvá vált, hogy a jelenlegi IP verzió (IPv4) jelentős módosításokra szorult, hogy megfeleljen a jövő követelményeinek Fő motivációk: Új számítástechnikai és komunikációs technológiák Új alkalmazások Növekvő méretek és terhelések A címtartomány kimerülése Az IPv6 kidolgozásra és elfogadása került mint az újgenerációs Internet-protokoll 68

69 A címtartomány kimerülése? Jelenlegi felhasználószám? 1997-ben 22.5 M host volt 2004-ben kb. 250 M, kb. 800 M felh. Mennyi van? A-oszt.: 128 hálózat, host, kb M B-oszt.: hálózat, host, kb M C-oszt.: hálózat, 256 host, kb. 500 M Összesen kb. 3.5 milliárd -> egy nagyságrend! De: Probléma: strukturáltság. És: Végpontszám várható drasztikus növekedése a hagyományos Internet-végpontokon kívüli területeken: szenzorhálózatok, kézi készülékek (PDA-k, mobilok), POS-terminálok, Internetre csatlakozó tv-készülékek Előrejelzés: a jelenlegi struktúrájú címtartomány között kimerül 69

70 IPv6: tulajdonságok Megnövelt címtartomány, ami elég kb. 30 évre Egyszerűbb és rugalmasan bővíthető fejrészformátum Alapfejrész: kevesebb funkció Bővíthetőség opcionális funkciókkal Gyorsabb feldolgozás a csomópontokban Erőforrás-allokáció támogatása Biztonságos kommunikáció támogatása Mobilitás támogatása Továbbfejlesztési lehetőség (nyitottság) 70

71 IPv6: a datagram formátuma Általános formátum Basic header Extension header 1.. Extension header N Data opcionális A basic fejrész vers Priority (4) Flow label (24) Payload length Next hdr Hop limit Sender address Destination address 71

72 IPv4 <-> IPv6 Version mindkettőben IPv4 Type of service IPv6 Priority IPv4 Total length IPv6 payload length IPv4 Time to live IPv6 Hop limit A v6 fejrész hosszabb (a hosszabb címek miatt), de egyszerűbb, kevesebb mező 72

73 IPv6: címzés Megnövelt címtartomány: 128 bit-es címzés, nincs osztálystruktúra Ez elég sok! 2exp128 -> ~10exp38 [Tanenbaum]: 1000 IP cím/földfelszín nm-re Ábrázolás: 16 bites hexadecimális számok Pl.: 0000:0000:0000:0000:1234:5678:9ABC:DEFF A nullák rövidítése (sok van!) Kezdő nullák elhagyása a szavakban 0-s sorozatok helyettesítése :: szimbólummal, pl.: ::1234:5678:9ABC:DEFF 73

74 IPv6: címzési módok Unicast mint a v4-ben Multicast ez az IPv6 natív módja, nincs broadcast Type: a cím elején 3 8 bit. Példák: (1/256) : multicast (1/256) : local unicast 010 (1/8) : aggregatable global unicast Közvetlen leképezhetőség a 48 bit Ethernetcímekre 74

75 QoS az IPv6-ban Priority Hasonlóan a v4 ToS -hoz Flow label Kidolgozás alatt Virtuális összeköttetések biztosítására adatfolyamok számára Adatfolyamot a cím és a flow label azonosítja, egy forrás-célállomás pár esetén több folyam is lehet Növekedési (skálázhatósági) probléma a folyamalapú eljárásoknál 75

76 IPv6: opciók Annak érdekében, hogy a fő fejrész egyszerű maradjon, header extension-ok Hop-by-hop Options Header Különféle információ, amelyet minden csomópont meg kell vizsgáljon Jumbogramm-ok támogatása (óriás-datagrammok) Routing header Routerek felsorolása, amelyeket útba kell ejteni Fragmentation header Mint a v4-ben, de csak a forrás darabolhat Destination Options Header Csak a célállomás vizsgálja Egyelőre nincs megtöltve tartalommal Authentication header Encapsulation Security Playload header 76

77 IPv6: source routing (Routing extension header) A routing header: Next hdr Hdr length Type Segments left Reserved First address Second address 77

78 IPv6: szegmentálás és újra összerakás (Fragment extension header) Szegmentálás csak a forrásnál (közbenső router-ek nem szegmentálnak) Következmény: a forrásnak ismernie kell a max. csomaghosszat a teljes útvonal mentén Segmentation info in an additional header Next header Reserved Fragment offset MF DATAGRAM IDENTIFIER UTOLSÓ SZEGMENS : MF = 0 78

79 IPv6 fejrész-példák IPv6 fejrész Köv. fejrész = TCP TCP fejrész és adat IPv6 fejrész Köv. fejrész = routing Routing fejrész Köv. fejrész = TCP TCP fejrész és adat IPv6 fejrész Köv. fejrész = routing Routing fejrész Köv. fejrész = fragment. Fragment. fejrész Köv. fejrész = TCP TCP fejrész és adat 79

80 Átmenet az IPv4-ről IPv6-ra Indokolt már ma? Címtartomány-gazdálkodási lehetőségek az IPv4-ben, pl. NAT-ok (Network Address Translator) QoS: bonyolultnak és nem skálázhatónak tűnik a folyam-szintű QoS-biztosítás, helyette: nyers erő (overprovisioning) Two types with embedded IPv4 address compatible address: 96 zeros and the IPv4 address mapped address: 80 zeros, 16 1s and the IPv4 80

81 IPv4 címtartomány-kímélés NAT-ok alkalmazásával M A G Á N H Á L Ó Z A T NAT útvonalválasztó Kimenő forgalom Bejövő forgalom Helyi Internet Hálózat P U B L I K U S H Á L Ó Z A T Hátrányok: logikai kapcsolatok létrehozása a NAT-on túli állomásokkal, DNS, tunneling 81

82 Irodalom Tanenbaum könyv (2oo4) II. kiadás fejezet Farkas Károly: IPv6 a jövő Internet-protokollja? Híradástechnika, 2oo5. október 82
