2 Figyelmeztetés SOHA NE HELYEZZÜK A KÉSZÜLÉKET AZ ALABBI HELYEKRE: Zárt, vagy rosszul szellőző helyek (pl. szekrény) Közvetlenül egy másik készülék tetejére vagy alá Olyan felületre ami elzárná a készülék szellőzőréseit SOHA NE TEGYÜK KI A KÉSZÜLÉKET ÉS AZOK TARTOZÉKAIT A KÖVETKEZŐ HATÁSOKNAK: Közvetlen napfénynek vagy olyan készülékek közelébe amik nagy hőt termelnek Csapadék vagy magas páratartalom Bárminemű ütés, rázás, ami maradandó károsodást okozhat a készülékben Bármilyen mágneses behatásnak: mint hangszórók, transzformátorok, stb. közelében Intenzív vibráció EGYÉB FIGYELMEZTETÉSEK Csak áramtalanítás után nyissuk ki a készülék fedőlapját. A készülék belsejében nagyfeszültségű alkatrészek vannak, melyek érintése életveszélyes. Áramütés veszély! Ha a készüléket hosszabb ideig nem használjuk, húzzuk ki a hálózati csatlakozót a fali konnektorból. Amennyiben a hálózati kábelen sérülést észlel, húzza ki a készüléket és forduljon szakszervizhez. Sérült hálózati kábel használata tüzet vagy áramütést okozhat! Soha ne nyúljunk a hálózati kábelhez nedves kézzel, mert az áramütést okozhat! A készüléket egy jól szellőző helyre telepítsük. Mielőtt bármilyen kábelt csatlakoztat, vagy eltávolít, kérjük húzza ki a készülék hálózati csatlakozóját. Soha ne használja a készüléket fürdőszobában vagy más nedves helységben!

3 RS-485 csatlakozó RS-485: PTZ vezérelt kamerák csatlakoztatására Riasztási be-/kimenet csatlakoztatása A DVR hátlapján lévő csatlakozó panellel lehetséges a riasztási bemenetek és a riasztási kimenet. 1. alarm Amennyiben a riasztási jelzést több eszköznél shop párhuzamosan alkalmazza, használjon leválasztó relét. 2. Az egyes bemenetek GND pontja közös. 3. A riasztási kimenet kizárólag NO típusú lehet, terhelhetösége max.1 A Alarm bemenet: Csatlakoztassa a szabványos jelölések szerint ([-] sensor, G (GND),[+] csatorna bemenet. Alarm kimenet: out -tal jelölt portok. PTZ Port:Csatlakoztassa a kamerát az RS-485A vagy RS485B átviteli szabvány szerint. Kamera és Monitor csatlakoztatása. Csatlakoztassa a kamerát a DVR kamera bemenetére (CH1-16: Kamera bemenet), majd a monitort a készülék video kimenetére (monitor kimenet, BNC csatlakozó) vagy a VGA kimenetére (ha a készüléke rendelkezik VGA kimenettel, típustól függ). Ha PTZ vezérelt kamerát használ, RS485 A & B csatlakozó segítségével csatlakoztassa. Tápellátás Csak a DVR-hez kapott tápegységet használja készüléke hálózatra való csatlakoztatására HDD beszerelése A beszerelés megkezdése előtt áramtalanítsa a DVR-t. Szerelje le a készülék burkolatát. A HDD-t rögzítse a szerelőlapra. (4 db csavarhely) Csatlakoztassa az adatkábelt és a tápkábelt a HDD-hez Helyezze vissza a készülék burkolatát

4 Rögzítö Be-/kikapcsolása Rögzítö bekapcsolása Csatlakoztassa a tápegységet a DVR-hez, a hátoldali I/0 főkapcsolót tegye I állásba majd nyomja meg az előlapon található POWER gombot. Rögzítö kikapcsolása Nyomja meg az előlapon található POWER gombot. Bejelentkezés A bekapcsolás után a menü eléréséhez be kell jelentkezni. Alapértelmezett felhasználók: default bekapcsoláskor alapértelmezett Jogosultság: betekintés, visszajátszás admin Jelszó: - Jogosultság: teljes guest Jelszó: - Jogosultság: korlátozott Megjegyzés: 3 sikertelen bejelentkezés - riasztás 5 sikertelen bejelentkezés - felhasználó hozzáférésének tiltása (A tiltást 30 percig él, újraindítással feloldható) Gyorsmenü Élöképes megjelenítés alatt kattintson az egér jobb gombjával a gyorsmenü megjelenítéséhez. Fömenü Sikeres bejelentkezés után a következő ablak jelenik meg:

5 Rögzítési mód Itt lehetöség van a rögzítési mód beállítására. A kamerák száma alatt található jelölések az aktuális állapotot mutatják (O: nincs rögzítés rögzítés) Táblázat: időzítésnek megfelelően történik a rögzítés Kézi: folyamatos rögzítés indul el az adott kamerán alarm Stop: nem történik rögzítés az adott kamerán shop Visszajátszás 1. Lista: a keresés eredményének listája 2. Információ: a felvétel kezdési és befejezési ideje, mérete 3. Kijelölés : kijelölés mentésre 4. Mentés indítása: a gombra kattintva a mentés indítása

6 5. Keresés: Felvétel típusának beállítása Csatorna: kamerák megadása Kezdési/Vége idő: keresési időintervallum Lejátszás Szinkron: a kijelölt kamerák lejátszási idejének szinkronizálása 6. Lejátszás vezérlése Digitális zoom: egy csatornás visszajátszás esetén, a képen kijelölhetö az egérrel egy tetszöleges terület, amelyre kattintva az adott rész nagyítható. 7. Az aktuális felvétel ideje Visszajátszás / Mentés Keresés: csatlakoztatott USB-s eszközök felderítése. Írás: kijelölt fájl USB hordozóra történő felírása. Törlés: a kijelölt eszköz formázásának indítása. Stop: mentési folyamat leállítása

7 Mentés: további beállítási lehetőségek Eltávolítás: lista törlése Hozzáad: alarm felvételek hozzáadása a listához shop Start/Stop: mentés indítása/leállítása Mégsem: ablak bezárása PTZ vezérlés Csatlakoztassa a PTZ kamera kábelét a DVR-hez, majd állítsa be a Fömenü/PTZ BEÁLLÍTÁS menüpontban a megfelelö protokollt.kattintson a vezérelni kívánt kamerára, nyissa meg a gyorsmenüben a PTZ vezérlés menüpontot. Sebesség,Zoom,Fókusz,Írisz,Irányvezérlő gombok Beállít: Preset/Pásztázás/Minta/Határ funkciók beállítása PTZ Útvonal Preset beállítás Állítsa be a kamerát a kívánt pozícióba Kattintson, a Beállít gombra a PTZ vezérlés ablakban A megjelenő ablakban kattintson a Preset gombra és adja meg a rögzíteni kívánt pozíció számát.

8 Színbeállítás Fényerő / Kontraszt / Színtelítettség / Színárnyalat / Erősítés Jelölje ki a kamerát Nyissa meg a Színbeállítás időpontot Adja meg a beállítás érvényességének időszakait Adja meg a kívánt paramétereket Kattintson az OK gombra Eszköz Infó Rendszerinformációk megjelenítése HDD infó A csatlakoztatott HDD-k információinak megjelenítése Kódolás Rögzítési és hálózati paraméterek beállítása. Csatorna: a beállítani kívánt kamera száma. Tömörítés: tömörítési formátum: H.264. Felbontás: rögzítendő kamera képének felbontása: D1: 704x576 HD1: 352x576 CIF: 352x288 QCIF: 176x144 FPS: rögzítési képsűrűség Megjegyzés: Frame-ek a kamerák között feloszthatóak.

9 Bitsebesség típus: állandó (CBR) vagy változó (VBR) tömörítési arány. VBR esetén lehetöség van a képminőség beállítására. Minőség: Változó tömörítés (VBR) esetén a rögzítési képminőség 6 fokozatban állítható. Bitsebesség: a kamera jelének hálózati továbbításához lefoglalható max. sávszélesség. (D1(1000~1500kbps), CIF(400~600kbps), QCIF(64~512kbps)) I Frame intervallum: a tömörítési eljárásnál az I-Frame-ek közötti időköz Videoi / Audio: A kamerához tartozó hang csatorna rögzítése. Extra stream: távoli elérés paramétereinek megadása. HDD kezelés A csatlakoztatott adattárolók beállítására és információinak megjelenítésére szolgáló menüpont. Legalább egy HDD-t Olvasás/Írás módra kell állítani. Hálózat DHCP engedélyezve: DHCP automatikusan lekéri az adatokat a szervertől. IP cím: DVR címe a hálózaton. Media port: alapértelmezett: HTTP port: alapértelmezett: 80. HS download: High Speed letöltés. Több személy böngészőn keresztüli alarm csatlakozásakor a felvételeket letöltő shop személy részére nagyobb sávszélességet fog biztosítani a DVR, mint annak, aki csak megtekintésre csatlakozott. Átviteli eljárás: fontossági sorrend beállítása a minőség és gyorsaság között. NetService: további hálózati beállítások NTP Interneten keresztüli csatlakozás időszerverhez. Helyi hálózaton keresztül is alkalmazható egy elérhetö PC rendszeridejéről frissülhet. Riasztáskor küldendö paramétereinek beállítása. SMTP Szerver: SMTP szerver címe Port: SMTP port szám Felhasználó név: SMTP szerveren lévő felhasználó név. Jelszó: adja meg a felhasználói azonosítóhoz tartozó jelszót Küldö: adja meg a feladó címét Vevő: a küldendö levél címzettje Cím: a küldendö tárgya Mobil monitor Mobil kliens programok csatlakozásához szükséges port beállítása.

10 Riasztás Csatorna: válassza ki a kamerát, amelyen alkalmazni akarja a mozgásérzékelést. Engedélyez: a mozgásérzékelés engedélyezése/tiltása. Érzékenység: a beállított terület(ek) érzékenysége 6 fokozatban állítható (6- os a legérzékenyebb). Régió: kattintson a Beállít gombra, a megjelenö ablakban jelölje ki az aktív területet, mely 8x8 külön egységre van osztva. A piros területeken nem történik érzékelés. Periódus: kattintson, a Beállít gombra. A megjelenö ablakban beállíthatja, hogy melyik napon, milyen időközben történjen meg a mozgásérzékelés jelzése. Intervallum: a mozgásérzékelés minimális hossza, melynél rövidebb idejü érzékelés nem vált ki riasztást. Riasztási kimenet: mozgásérzékelés esetén a müködtetni kívánt kimenetek kijelölése. Késleltetés: a kijelölt kimeetek müködési idejének beállítása. Rögzítési csatorna.: az esemény bekövetkeztekor rögzítésre kerülö csatornák. Gyözödjön meg róla, hogy az adott kamerára engedélyezve van az RÖGZÍTÉS KONFIG menüpontban a Riasztás és a Fömenü / Rögzítési mód menüpontban a kamera TÁBLÁZAT-ra van állítva. Túra: mozgásérzékelés esetén az egyes kamerák kiválasztása léptetett módon való megjelenítésre. PTZ aktiválás: mozgásérzékelés esetén különbözö PTZ kamerákkal egy- egy elöre beállított müveletet hajthat végre. Például elöre beállított pozícióba történö mozgás, útvonal bejárása vagy korábban rögzített minta végrehajtása. Kattintson, a Beállít gombra a paraméterek beállításához. Késleltetés: a kiválasztott PTZ müvelet végrehajtási ideje. Üzenet megjelenítés: mozgásérzékelés esetén a fö monitoron megjelenö figyelmeztetö üzenet engedélyezése/letiltása. küldés: mozgásérzékelés esetén küldés engedélyezése. Buzzer: mozgásérzékelés esetén a belsö hangjelzö aktiválása.

11 Kamera kitakarás Kamera lencséjének letakarását a DVR jelezni tudja. Videojel vesztés Kamera jelének megszűnését a DVR jelezni tudja.

12 Riasztás bemenet Riasztási bemenet: riasztási bemenet száma. (csak 1-4 között használható) Engedélyez: a bemenet figyelésének engedélyezése/tiltása. Típus: helyi riasztási bemenet típusának megadása: NO/NC Periódus: kattintson, a Beállít gombra. A megjelenö ablakban beállíthatja, hogy melyik napon, milyen időközben történjen meg a bemenet figyelése Intervallum: a bemeneti jelzés minimális hossza, melynél rövidebb idejü jel nem vált ki riasztást. Riasztási kimenet: a riasztáshoz rendelt riasztási kimenet, külsö eszköz vezérlésére. Késleltetés: az eseményhez rendelt riasztási kimenet müködése ideje Rögz. csat.: az esemény bekövetkeztekor rögzítésre kerülö csatornák. Gyözödjön meg róla, hogy az adott kamerára engedélyezve van az RÖGZÍTÉS KONFIG menüpontban a Riasztás és a Fömenü / Rögzítési mód menüpontban a kamera TÁBLÁZAT-ra van állítva. Túra: riasztás esetén az egyes kamerák kiválasztása léptetett módon való megjelenítésre PTZ aktiválás: riasztás esetén különbözö PTZ kamerákkal egy-egy elöre beállított müveletet hajthat végre. Például elöre beállított pozícióba történö mozgás, útvonal bejárása vagy korábban rögzített minta végrehajtása. Kattintson, a Beállít gombra a paraméterek beállításához. Késleltetés: a kiválasztott PTZ müvelet végrehajtási ideje Üzenet megjelenítés: riasztás esetén a fö monitoron megjelenö figyelmeztetö üzenet engedélyezése/letiltása küldés: riasztás esetén küldés engedélyezése. Buzzer: riasztás esetén a belsö hangjelzö aktiválása.

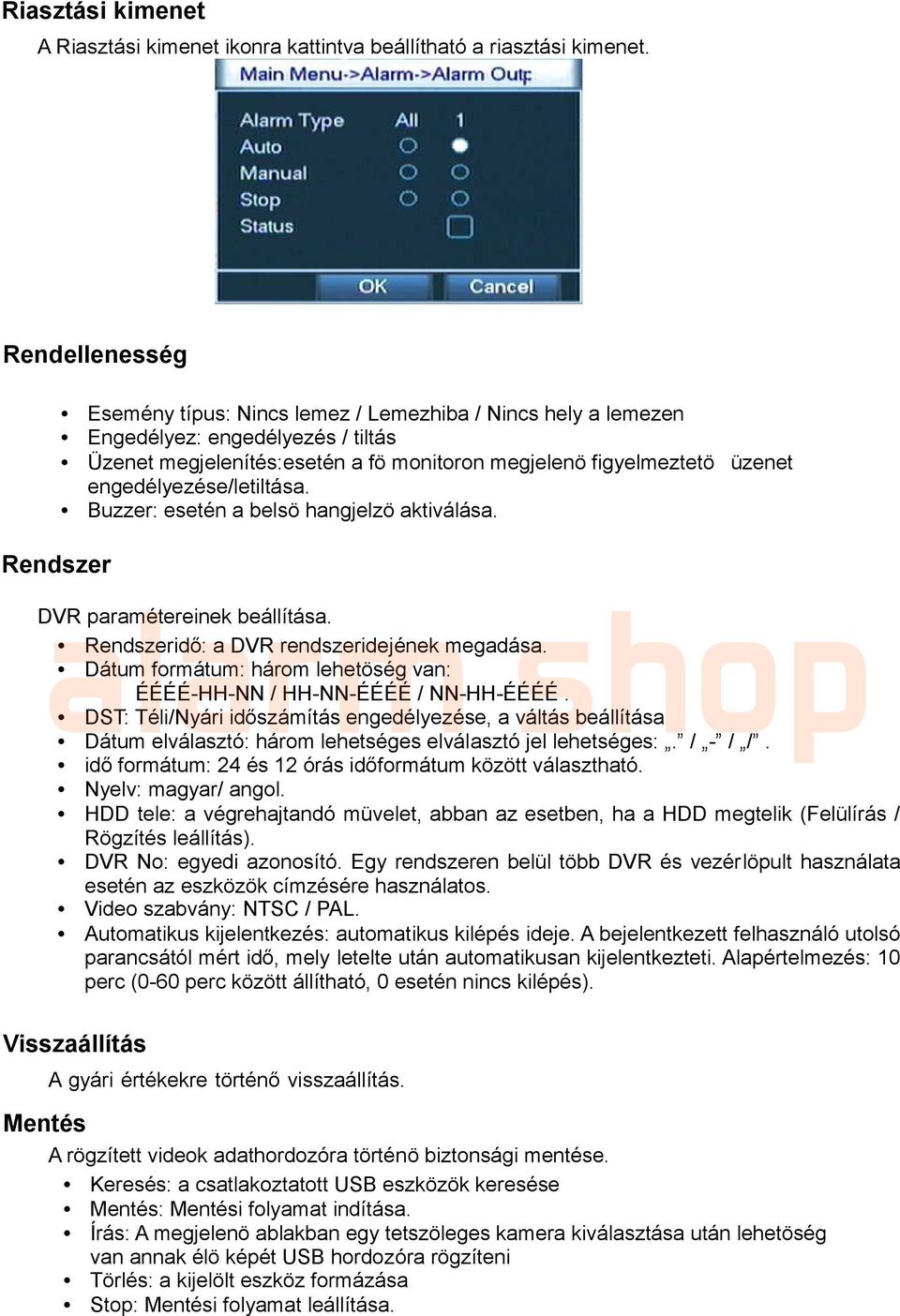

13 Riasztási kimenet A Riasztási kimenet ikonra kattintva beállítható a riasztási kimenet. Rendellenesség Esemény típus: Nincs lemez / Lemezhiba / Nincs hely a lemezen Engedélyez: engedélyezés / tiltás Üzenet megjelenítés:esetén a fö monitoron megjelenö figyelmeztetö üzenet engedélyezése/letiltása. Buzzer: esetén a belsö hangjelzö aktiválása. Rendszer DVR paramétereinek beállítása. Rendszeridő: a DVR rendszeridejének megadása. Dátum formátum: három lehetöség van: ÉÉÉÉ-HH-NN / HH-NN-ÉÉÉÉ / NN-HH-ÉÉÉÉ. DST: Téli/Nyári időszámítás engedélyezése, a váltás beállítása Dátum elválasztó: három lehetséges elválasztó jel lehetséges:. / - / /. idő formátum: 24 és 12 órás időformátum között választható. Nyelv: magyar/ angol. HDD tele: a végrehajtandó müvelet, abban az esetben, ha a HDD megtelik (Felülírás / Rögzítés leállítás). DVR No: egyedi azonosító. Egy rendszeren belül több DVR és vezérlöpult használata esetén az eszközök címzésére használatos. Video szabvány: NTSC / PAL. Automatikus kijelentkezés: automatikus kilépés ideje. A bejelentkezett felhasználó utolsó parancsától mért idő, mely letelte után automatikusan kijelentkezteti. Alapértelmezés: 10 perc (0-60 perc között állítható, 0 esetén nincs kilépés). Visszaállítás Mentés A gyári értékekre történő visszaállítás. A rögzített videok adathordozóra történö biztonsági mentése. Keresés: a csatlakoztatott USB eszközök keresése Mentés: Mentési folyamat indítása. Írás: A megjelenö ablakban egy tetszöleges kamera kiválasztása után lehetöség van annak élö képét USB hordozóra rögzíteni Törlés: a kijelölt eszköz formázása Stop: Mentési folyamat leállítása.

14 Eszköz info Általános információ a DVR-ről. Automatikus A DVR automatikus karbantartási feladatainak beállítása. Újraindítás: a DVR automatikus újraindításának ütemezése Régi fájlok automatikus törlése: A felvételek megörzési idejének beállítása.hálózati hozzáférés Hálozati beallítasok - Tavoli hozzáférés Internet Explorerrel. Távoli eléréshez (pl egy másik PC-ről szeretné elérni a DVR-t böngészője (IE) segítségével) először a Routerében kell a DVR-hez beállított IP címhez porttovábbítást beállítani. Magyarázat: A porttovábbítás, port forwarding lehetővé teszi belső hálózati címek külső elérését egy megadott porton keresztül. A port forwarding egy olyan speciális művelet, ami egy adott lokális hálózat (LAN) egyik belső IP címét elérhetővé teszi egy külső gépről (WAN). Például, ha egy belső hálózatban DVR-t üzemeltetünk, akkor a két hálózat között kapcsolatot teremtő routeren portok forwardolásával (átirányításával) nyílik lehetőség a DVR elérésére és vezérlésére a külső hálózatból. Például: Media Port: HHTP Port: 80 DVR alarm LAN IP címe: shop Belépés IE böngészővel: IP-címe}:9001 ( ) Ha Ön Interneten keresztül szeretné elérni a DVR-t akkor először az ActiveX vezérlőt le kell tölteni, vagy telepítenie kell a DVR-hez kapott programot. Program telepítése DVR-ről, IE böngészőn keresztül (Windows XP, Win7) A telepités megkezdese előtt: Kapcsolja be a DVR-t Csatlakoztassa a számítógépes hálózathoz Állítsa be a hálózati adatokat Például: Media Port: HHTP Port: 80 DVR LAN IP címe: Engedélyezze a következőket az IE böngésző biztonsági beállításaiban (Win XP, Vista, Win7) Eszközök/Internetbeállítások/Biztonság/Egyéni szint : (WIN7- Megbízható helyekhez adni) A Korábban nem használt ActiveX-vezérlők figyelmeztetés nélkül futhatnak ActiveX-vezérlők és beépülő modulok futtatása Aláíratlan ActiveX-vezérlők letöltése Aláírt ActiveX-vezérlők letöltése Biztonságosként megjelölt ActiveX-vezérlők futtatása Figyelmeztetés megjelenítése ActiveX-vezérlők esetén Telepítés Indítsa el az IE böngészőt A böngésző címsorába adja meg a DVR IP címét és az Web Port számát. (kivéve 80-as értéknél) A megjelenő ablakban engedélyezze az ActiveX-vezérlő telepítését. Telepítés után megjelenik a bejelentkező ablak - Első bejelentkezéskor Az alapértelmezett Felhasználó név: admin Jelszó: nincs beállítva

15 Távirányító No. Név Funkció 1 Képosztás Váltás az egyes képosztások között váltás 2 Szám gombok Az egyes kamerák közvetlen megjelenítése Paraméterek megadása alarm 3 ESC Visszalépés egy menüszinttel shop vagy a módosítások nélküli visszalépés 4 <> Paraméterek értékének növelése/csökkentése Beállítások megváltoztatása a menüben Váltás az egyes képosztási megjelenítések között (1/4) Kurzor mozgatása a menüben. Kurzor mozgatása a lejátszási ablakban. Csatornák közötti váltás teljes képernyös megjelenítés esetén. 5 ADD Vezérelni kívánt DVR azonosító (Rendszám) 6 FN Egyéb funkciók elérése 7 Vezérlö Visszajátszás gombok 8 Rögzítés Rögzítési mód megjelenítése
