MAXSYS. PC4020 v3.3 Üzembe Helyezői Kézikönyv DLS-3 v1.2

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "MAXSYS. PC4020 v3.3 Üzembe Helyezői Kézikönyv DLS-3 v1.2"

Átírás

1 PC4020 v3.3 Üzembe Helyezői Kézikönyv DLS-3 v1.2 FIGYELMEZTETÉS: Ez a kézikönyv információkat tartalmaz a készülék használatával és működésével kapcsolatos megkötésekről. Ezen információk a gyár garancia vállalásával kapcsolatosak, ezért gondosan tanulmányozza át ezt a kézikönyvet.

2 2

3 1. rész: Bemutatás 1.1 A dobozon kívüli elemek Kérjük ellenőrizze, hogy a következő elemek megtalálhatók-e a PC 4020 csomagban. 1 PC 4050C vagy PC 4001C doboz 1 PC 4020Av3.2 vezérlőpanel Kiegészítők: 32 db EOL ellenállás (5600Ω) 1 db ajtódugó 1 db zöld földelő vezeték PCB műanyag tüskék 1 dokumentumcsomag 1 PC 4020 Üzembe Helyezői Kézikönyv 1 PC 4020 Programozói Kézikönyv 1 PC 4020 Kezelői Kézikönyv 1.2 Műszaki jellemzők és tulajdonságok Vezérlőpanel AC bemenet 16 V AC, 40 VA minimum Akkumulátortöltő-350mA a 12 VDC akkumulátorokhoz Szirénaáramkör-12 VDC, 700mA maximum Aux tápkimenet: 12 VDC, 500mA maximum Kapcsolt Aux kimenet: 12 V DC. 300mA maximum PGM 1&2-két opcióval: 12 V DC, 50mA (max) normál esetben mindegyikre 12 V DC, 170mA (max) Címezhető Hurkok használata esetén 4-vezetékes Combus táplálás-500ma maximum 16 Zónabemenet Csatlakozó a földpontnak Bővíthetőség Maximum 128 zóna PC 4108A 8 zónás bemeneti modul PC zónás bemeneti modul PC 4164RS v2.0 WLS vevőegység PGM kimenetre köthető címezhető eszközök 16 billentyűzet LCD4500 billentyűzet-v2.02 (funkcióbillentyű 1-5) LCD4501 billentyűzet funkcióbillentyűkkel-v2.0 vagy későbbi 144 alacsonyáramú kimenet PC 4216 kimeneti modul 64 relékimenet PC 4204 relé kimeneti modul, a Combus újra-megtáplálására is 32 kártyás beléptetővel ellátott ajtó vezérlése PC 4820 dupla kártyaolvasó (max 16) Rendszer nyomtató/dvacs kimenet használata PC440X nyomtató modul Háttérkommunikációs eszközök LINKS1000/GSM1000 Cellarendszerű Kommunikátor LINKS2150 Nagytávolságú adóegység LINKS2450 Nagytávolságú adóegység T-link/TCP/IP Telefonos kezelés & automatikus eszközök használata, 32 pont ESCORT4580/4850 Hangsegéd eszköz Távkijelzési lehetőség PC zónás pontkijelző PC zónás pont/grafikus kijelző PC zónás pont/grafikus kijelző Letöltési lehetőség Letöltő szoftver: DLS-2 v1.3 PC-Link kábel-helyi fel-és letöltéshez Folyamatos kapcsolat PC4401-el T-Link / TCP/IP modul 3

4 2. rész: Telepítés és Huzalozás 2.1 A Rendszer megtervezése A MAXSYS rendszer gyorsaságát és hatékonyságát növeli a rendszer pontos megtervezése. A következő lista a minimum, amelyeket ajánlatos betartani: Rajzoljon tervet és helyezze el a panelt, a billentyűzeteket, szirénákat, relékimenetet és kijelzőket. Jelöljön minden partíciót. Döntse el, hogy melyik zóna, sziréna, billentyűzet és kijelző tartozik egy-egy partícióhoz. Helyezze el a modulokat a megfelelő távolságra. Határozza meg a rendszer áramfelvételét úgy, hogy az értékek ne lépjék túl a megengedettet (lásd. 2.3 rész Áramerősségek-Vezérlőpanel és modulok ). Nézze meg, hogy milyen huzalátmérőt lenne célszerű használni és hova kellene PC4204-es modult elhelyezni. A Címezhető eszközökkel kapcsolatban határozza meg az egyes eszközök helyét és a szükséges huzaljellemzőket (Lásd. 2.8 rész AML eszközök huzalozása). 2.2 A kapocssor leírása A következő kapcsolódási lehetőségek vannak a PC4020 Riasztóközpont Vezérlőpanelján: AUX+ Tápkimenet, 500mA MAX és AUX- SAUX+ Kapcsolt Tápkimenet, 300mA BELL+ és BELL- PGM1 és PGM2 RED, BLK, YEL, GRN Z1-től Z16-ig TIP, RING, T1, R1 EGND MAX Sziréna megtáplálása. A kimenet szirénák és más eszközök működtetésére szolgál, ahol folyamatos feszültség jelenik meg riasztáskor; 700mA MAX. Programozható kimenetek. 50mA MAX (normál eset) vagy 170mA MAX (címezhető hurok). Combus bekötési helye. A Combus a panel és a modulok között teremt kapcsolatot. A piros és fekete a tápnak, a sárga és zöld vezeték adattovábbításra van. További információ a 2.4 részben található. Zónabemenetek. Telefonvonal bekötési helye. Föld bekötésének helye. A bekötéshez szükséges szerelvények a panel mellett találhatók. A bekötéshez tekintse meg a bekötési rajzot. Terminál Piros és Fekete vezeték AC Leírás Akkumulátor bekötése. FIGYELMEZTETÉS: Ne csatlakoztassa az akkumulátort és a transzformátort, amíg az összes vezeték nincs a helyén. Táp bekötése. FIGYELMEZTETÉS: Előbb az akku-t, majd az AC-t kösse be. 2.3 Áramerősségek-Vezérlőpanel és Modulok A rendszer helyes működéséhez nem szabad túllépni a megengedett áramerősségértékeket. Használja az alábbi számolási sémát és adatokat az ellenőrzéshez. PC4020 Vezérlőpanel AUX-500mA áll rendelkezésre azon eszközöknek, amelyek az AUX, SAUX+, és PGM kimenetekre kötnek. 4

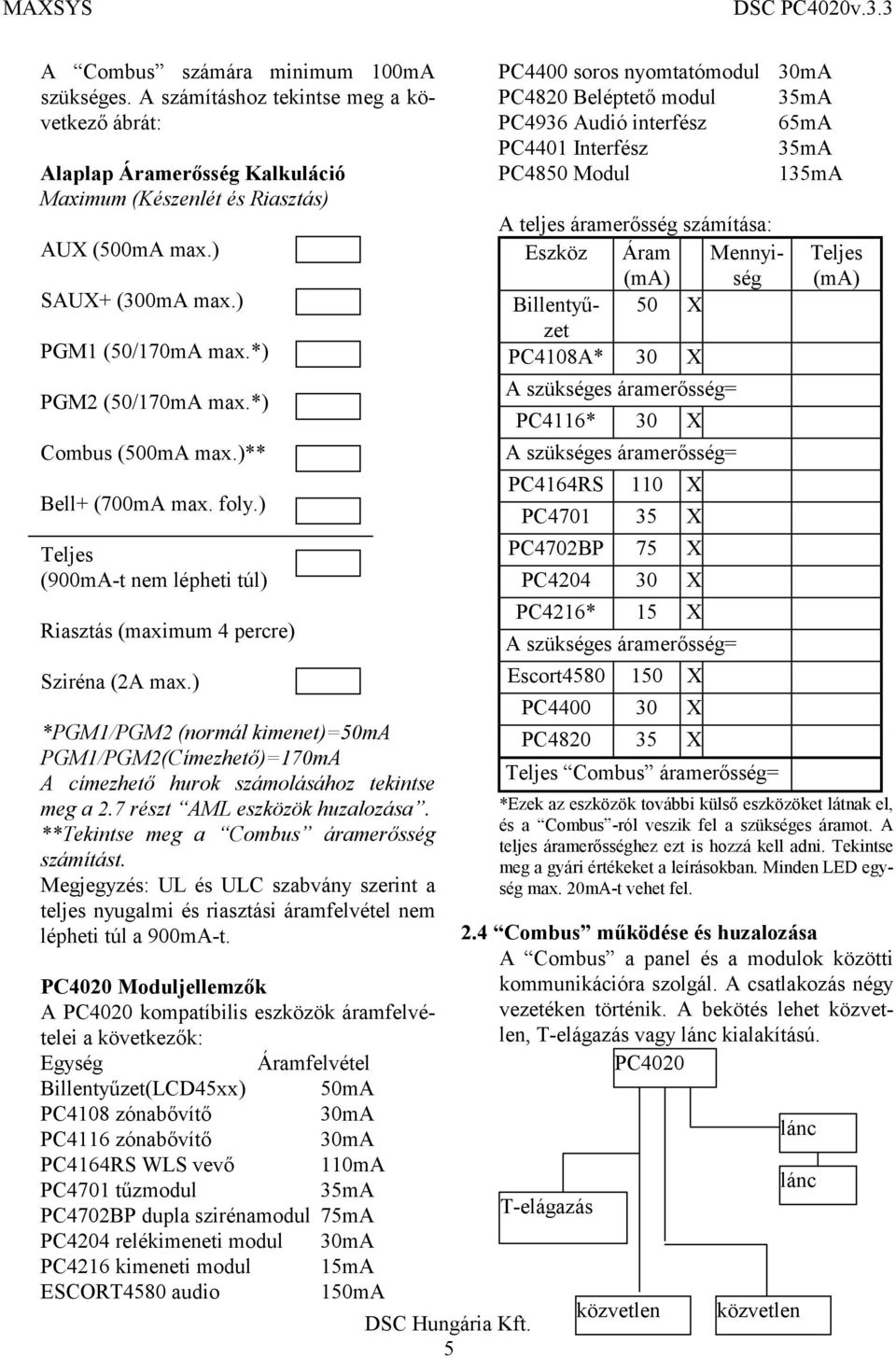

5 A Combus számára minimum 100mA szükséges. A számításhoz tekintse meg a következő ábrát: Alaplap Áramerősség Kalkuláció Maximum (Készenlét és Riasztás) AUX (500mA max.) SAUX+ (300mA max.) PGM1 (50/170mA max.*) PGM2 (50/170mA max.*) Combus (500mA max.)** Bell+ (700mA max. foly.) Teljes (900mA-t nem lépheti túl) Riasztás (maximum 4 percre) Sziréna (2A max.) *PGM1/PGM2 (normál kimenet)=50ma PGM1/PGM2(Címezhető)=170mA A címezhető hurok számolásához tekintse meg a 2.7 részt AML eszközök huzalozása. **Tekintse meg a Combus áramerősség számítást. Megjegyzés: UL és ULC szabvány szerint a teljes nyugalmi és riasztási áramfelvétel nem lépheti túl a 900mA-t. PC4020 Moduljellemzők A PC4020 kompatíbilis eszközök áramfelvételei a következők: Egység Áramfelvétel Billentyűzet(LCD45xx) 50mA PC4108 zónabővítő 30mA PC4116 zónabővítő 30mA PC4164RS WLS vevő 110mA PC4701 tűzmodul 35mA PC4702BP dupla szirénamodul 75mA PC4204 relékimeneti modul 30mA PC4216 kimeneti modul 15mA ESCORT4580 audio 150mA 5 PC4400 soros nyomtatómodul 30mA PC4820 Beléptető modul 35mA PC4936 Audió interfész 65mA PC4401 Interfész 35mA PC4850 Modul 135mA A teljes áramerősség számítása: Eszköz Áram (ma) Mennyiség Billentyűzet 50 X PC4108A* 30 X A szükséges áramerősség= PC4116* 30 X A szükséges áramerősség= PC4164RS 110 X PC X PC4702BP 75 X PC X PC4216* 15 X A szükséges áramerősség= Escort X PC X PC X Teljes Combus áramerősség= Teljes (ma) *Ezek az eszközök további külső eszközöket látnak el, és a Combus -ról veszik fel a szükséges áramot. A teljes áramerősséghez ezt is hozzá kell adni. Tekintse meg a gyári értékeket a leírásokban. Minden LED egység max. 20mA-t vehet fel. 2.4 Combus működése és huzalozása A Combus a panel és a modulok közötti kommunikációra szolgál. A csatlakozás négy vezetéken történik. A bekötés lehet közvetlen, T-elágazás vagy lánc kialakítású. PC4020 T-elágazás közvetlen lánc lánc közvetlen

6 A Combus vezetékezés közben a következő szabályokat kell betartani: 1. A vezeték minimum 22 AWG legyen. 2. A modul max. 305 m-re vihető a paneltől. 3. Az árnyékolt kábeleket csak olyan helyen lehet használni, ahol erős RF vagy elektromágneses zavarok várhatók. Ilyen esetben a huzalozás max. értéke is csökken. Nézze meg a kapacitásértékeket, majd határozza meg a távolságot. 4. A vezeték teljes kapacitása nem lépheti túl a 80nF-ot. Vonali veszteség A vezetéken továbbított feszültség az ellenállás miatt csökken. Ezt a csökkenést ellenőrizni kell minden alkalommal. A rendszer megfelelő működéséhez a moduloknál szükséges a minimum 12.5 V DC megléte (ha az AC rendben és az akkumulátor töltött). Ha nincs meg a kellő feszültség, a rendszer bizonytalanul működik. Ennek elkerülése következő módokon történhet: 1 Csatoljon egy PC4204 tápegységet közel a modulhoz, hogy ellássa azt a szükséges energiával. 2 Csökkentse a huzal távolságát. 3 Növelje a huzal méretét. Kapacitáshatárok A kapacitás növekedése a rendszer lelassulását, valamint az adatok elvesztését eredményezi. A kapacitás minden egyes méterrel növekszik, amelyet a Combus -hoz csatolnak. A huzal kapacitásjellemzője meghatározza a max. huzalozási távolságot. Például egy 22-es (AWG), nem árnyékolt, 4 vezetékes huzal tipikus kapacitásjellemzője 20 pf/ft (azaz 20nF/1000 ft). Minden újabb 1000 láb hozzáadott vezeték-függetlenül attól, hogy merre megy - 20nF-al növeli a Combus kapacitását. A következő ábra a teljes huzalhosszt mutatja a jellemző huzalkapacitások függvényében. 6 A huzal kapacitása onként (300m) 15nF 20nF 25nF 30nF 35nF 40nF A teljes Combus vezeték hossza 5300 /1616m 4000 /1220m 3200 /976m 2666 /810m 2280 /693m 2000 /608m A párhuzamosan futó vezetékek ugyancsak növelik a kapacitás értékét. Például egy 20nF-os vezeték használatakor a következő lehetőségek vannak: Négy vezeték fut 1000 /305 m en Hat vezeték fut 666 /203 m-en Nyolc vezeték fut 500 /152 m-en Tíz vezeték fut 400 /122 m-en stb Megjegyzés: Keresse fel a huzal gyártóját a jellemző kapacitás értékek ügyében. PC4204 Tápegység A PC4204-es tápegység modult a távolabbi modulok és eszközök energiaellátásához használják akkor, amikor a feszültség veszélyesen lecsökken. PC4204 Követelmények AUX-1.0A áll rendelkezésre azon eszközök számára, amelyeket az AUX kimenetre kötnek. Ide tartoznak a relékimenetekre kötött eszközök és a modulok is (lásd. 2.4 fejezet). Combus megtáplálása A PC4204-en található 1-es relé használható csak a Combus megtáplálására. A bekötés a következő ábrán látható:

7 Fontos megjegyzés: Ne használjon más tápegységet a Combus megtáplálására, csak a PC4204-et. Ha a feszültség átmenetileg megszűnik, vagy az értéke hullámzó, akkor a modul nem fog működni és ez idő alatt szünetelteti a kommunikációt a panellel. Ha ez megtörténik, a panel egy modul reset -et hajt végre és elveszi a tápot 5 másodpercre. Az 5 másodperc letelte után a tápot visszaadja a Combus -ra és a hibás modulnak újra működnie kell. Ha más tápot használnak, a Combus megtáplálás funkció nem fog úgy működni, ahogy az elvárható lenne. Megjegyzés: Az új típusú PC4204-en van egy jumper a J1. Győződjön meg arról, hogy ez a Combus relé funkcióra van beállítva. Máskülönben a táp reset funkció nem fog működni. További információkért olvassa el a PC4204 leírását. 2.5 Zóna huzalozása A zónák a lenti ábrák szerint köthetők. Ha egyszer kiválasztották a felügyelni kívánt zónát, be kell programozni azt a Zónafelügyelet (Zone Supervision) részben. További információkért nézze meg az 5.1-es fejezetet. Megjegyzés: A tűz, a LINKS Supervisory (LINKS felügyelet), LINKS Answer (Links Válasz) vagy Forced Answer (Kényszerített Válasz) zónák mindig EOL (End Of Line) felügyelet típusúak, függetlenül a programozott zóna felügyelet típustól. EOL nélkül (No EOL) Minden EOL nélküli zóna alapban zárt. A zóna megsértésekor nyitott állapotú lesz. EOL típus Minden EOL típusú zóna egy 5600Ω-os ellenállással van lezárva. A rövidrezárt és a nyitott állapot a zóna megsértését jelenti. A vonalvégi ellenállás mindig a hurok végén elhelyezkedő eszközben legyen. Ha a tűz, vagy a waterflow típusú zóna van beprogramozva, a nyitott állapot hibát, a zárt állapot riasztást eredményez. DEOL típus Minden DEOL típusú zóna két 5600Ω-os ellenállással van lezárva. A DEOL típusú hurok képes megkülönböztetni a tamper, hiba, riasztás és nyugalmi állapotokat. A vonalvégi ellenállás mindig a hurok végén elhelyezkedő eszközben legyen. A szabotázskapcsoló sorba köthető a COM és az ellenállás közé Megjegyzés: Csak az alapban zárt típusú érzékelők használhatók ennél a fajta zónafelügyeletnél. Egy zónára csak egy alapban zárt eszköz köthető. Több érzékelő vagy kontaktus nem használható egy hurkon, mert a tamper így nem felügyelhető. 2.6 Speciális Zónahuzalozás Egyes zónák különleges huzalozást igényelnek. Ezek a zónák az alábbiakban felsorolásra kerülnek. További információkért olvassa el az 5.4-es fejezetet. 7

8 Tűz Zóna A zóna alapban nyitott eszközöket használ. A zóna riasztásba megy át, ha rövidrezárt állapot áll elő. A zóna hibát jelez, ha nyitott állapot áll elő (huzalszakadás). A tűzriasztás jelzés alapvetően a 4-vezetékes füstérzékelőktől jön. A füstérzékelők bekötése a következő: rendszer felé. A huzalozáshoz olvassa el a LINKS kezelői kézikönyvét. LINKS Válasz zóna Ez a típus csak a LINKS1000/GSM1000-el használható. A telefonvonal hibája esetén a panel feltölthető/letölthető a cellás rendszerű hálózaton keresztül. Ha a LINKS bejövő hívást észlel, aktivál egy kimenetet, amely megsérti a zónát. Ekkor a panel válaszol a cellarendszerből érkező hívásra és megkezdi a kommunikációt a letöltő számítógéppel. A zónát LINKS Válasz zónára kell programozni és az ábra szerint kell bekötni. A 4-vezetékes füstérzékelő tápellátását egy vonalvégi relé felügyeli (RM-1). A relé érintkezői sorosan csatlakoznak a vonalvégi ellenálláshoz. A táp meglétekor a relé zárt és a zóna is normál állapotú. A táp megszűntekor a relé elenged, az érintkezők kinyitnak és zónahiba állapot áll elő. Egy hurkon több alapban nyitott tűzjelző eszköz használható párhuzamosan kötve. A tűz zónán nem szabad használni más behatolásjelző érzékelőt, vagy egyéb eszközt. Megjegyzés: Minimum 18 AWG huzalt kell használni a tűzjelző rendszer kiépítéséhez. 2.7 Programozható Kimenetek Huzalozása A PGM kimenet egy programozható csatlakozó, amely +12 V-ot kapcsol, ha aktiválják. A csatlakozó maximum 50 ma-el terhelhető. 50 ma felett relét kell használni. A relé bekötését az ábra mutatja: Kulcsos kapcsoló zóna Az ilyen típusú zónák mindig a következő három ábra valamelyike szerint köthetők: LINKS Felügyelet zóna A zóna csak a LINKS1000/GSM100 / LINKS2150 / LINKS2450 esetén használható. Ha a LINKS/GSM hibaállapotot észlel, a LINKS kimenet meg tudja sérteni ezt a fajta zónát, és az esemény eljuthat a felügyeleti A kimeneteket a számos programozási opciók egyikére kell programozni. Az opciók listája a 11.4-es fejezetben látható. 8

9 2.8 AML Eszközök huzalozása Az Addressable Multiplex Loop (Címezhető Hurok), azaz AML eszközök két vezetéken csatlakoznak a panelhez. Ez a vezeték a tápellátást és a kommunikációs feladatot is ellátja. Az érzékelők alacsony áramfelvételi jellemzővel lettek tervezve, hogy minél hatékonyabb rendszert lehessen kiépíteni. A rendszer 112 címezhető eszközig bővíthető. A címezhető hurkok a PGM1 és/vagy a PGM2-re köthetők, amelyeket erre a funkcióra külön lehet programozni. Ha csak egy hurkot használnak, a 112 eszköz mind az adott hurokra programozható. Ha a PGM1-et és a PGM2-t egyaránt használják, az eszközök eloszthatók a két hurok között. A PGM1/PGM2 AML működésre való programozásáról és az AML eszközök beléptetéséről további információ a 4.4-es fejezet található. Ha AML eszközt helyeznek fel, vagy vesznek el tápelvéteé szükséges. Címezhető eszközök A következő címezhető eszközök lehetségesek: AMS-220/220T Füstérzékelő beépített hőérzékelővel. AMB-300 PIR érzékelő AMB-600 DUAL PIR érzékelő AMA-100 Üvegtörés érzékelő AMP-700 Nyitásérzékelő AMP-701 Kontakt modul AMP-702 Tűz kontakt modul Címezhető áramkör hurokválaszadási ideje A címezhető áramkör hurokválasz-adási ideje két tényezőtől függ: hány hurok van, és hány eszköz van egy hurkon. A hurokválaszadás ideje három részből áll: Bemenet pergési ideje A jelentés és ellenőrzés ideje Az idő, amely alatt a panel aktiválni képes a kimenetet Címezhető Áramkör Áramfelvétel Számítása A címezhető áramkör terhelhetősége max. 170 ma. A felvett áram nagyságának meghatározásához a következő ábrát kell kitölteni: AML Áramfelvétel Ábra Eszköz Áram (ma) X Menynyiség AMS-220T 1.5 X AMB X AMB X AMA X AMP X AMP X Teljes áramfelvétel: Teljes (ma) Ha több AML eszközt tesznek egy hurokra az áramfelvétel tovább növekszik. A hurok teljes vezetékhossza a teljes áramfelvétel nagyságától függ: Hurokválaszadási idő: (0.036 x a zónák száma) 9

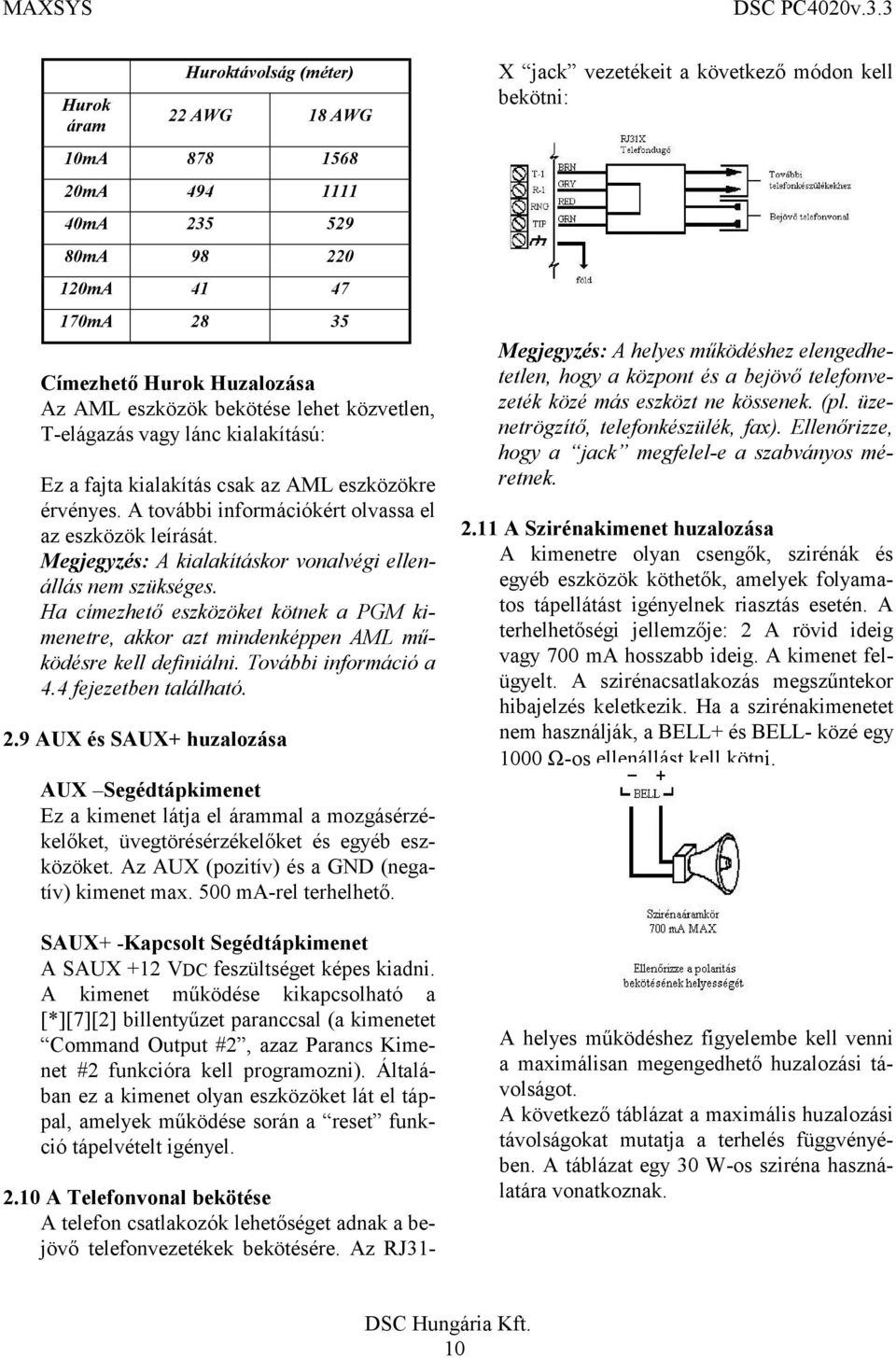

10 Hurok áram Huroktávolság (méter) 22 AWG 18 AWG 10mA mA mA mA mA mA Címezhető Hurok Huzalozása Az AML eszközök bekötése lehet közvetlen, T-elágazás vagy lánc kialakítású: Ez a fajta kialakítás csak az AML eszközökre érvényes. A további információkért olvassa el az eszközök leírását. Megjegyzés: A kialakításkor vonalvégi ellenállás nem szükséges. Ha címezhető eszközöket kötnek a PGM kimenetre, akkor azt mindenképpen AML működésre kell definiálni. További információ a 4.4 fejezetben található. 2.9 AUX és SAUX+ huzalozása AUX Segédtápkimenet Ez a kimenet látja el árammal a mozgásérzékelőket, üvegtörésérzékelőket és egyéb eszközöket. Az AUX (pozitív) és a GND (negatív) kimenet max. 500 ma-rel terhelhető. SAUX+ -Kapcsolt Segédtápkimenet A SAUX +12 VDC feszültséget képes kiadni. A kimenet működése kikapcsolható a [*][7][2] billentyűzet paranccsal (a kimenetet Command Output #2, azaz Parancs Kimenet #2 funkcióra kell programozni). Általában ez a kimenet olyan eszközöket lát el táppal, amelyek működése során a reset funkció tápelvételt igényel A Telefonvonal bekötése A telefon csatlakozók lehetőséget adnak a bejövő telefonvezetékek bekötésére. Az RJ31- X jack vezetékeit a következő módon kell bekötni: Megjegyzés: A helyes működéshez elengedhetetlen, hogy a központ és a bejövő telefonvezeték közé más eszközt ne kössenek. (pl. üzenetrögzítő, telefonkészülék, fax). Ellenőrizze, hogy a jack megfelel-e a szabványos méretnek A Szirénakimenet huzalozása A kimenetre olyan csengők, szirénák és egyéb eszközök köthetők, amelyek folyamatos tápellátást igényelnek riasztás esetén. A terhelhetőségi jellemzője: 2 A rövid ideig vagy 700 ma hosszabb ideig. A kimenet felügyelt. A szirénacsatlakozás megszűntekor hibajelzés keletkezik. Ha a szirénakimenetet nem használják, a BELL+ és BELL- közé egy 1000 Ω-os ellenállást kell kötni. A helyes működéshez figyelembe kell venni a maximálisan megengedhető huzalozási távolságot. A következő táblázat a maximális huzalozási távolságokat mutatja a terhelés függvényében. A táblázat egy 30 W-os sziréna használatára vonatkoznak. 10

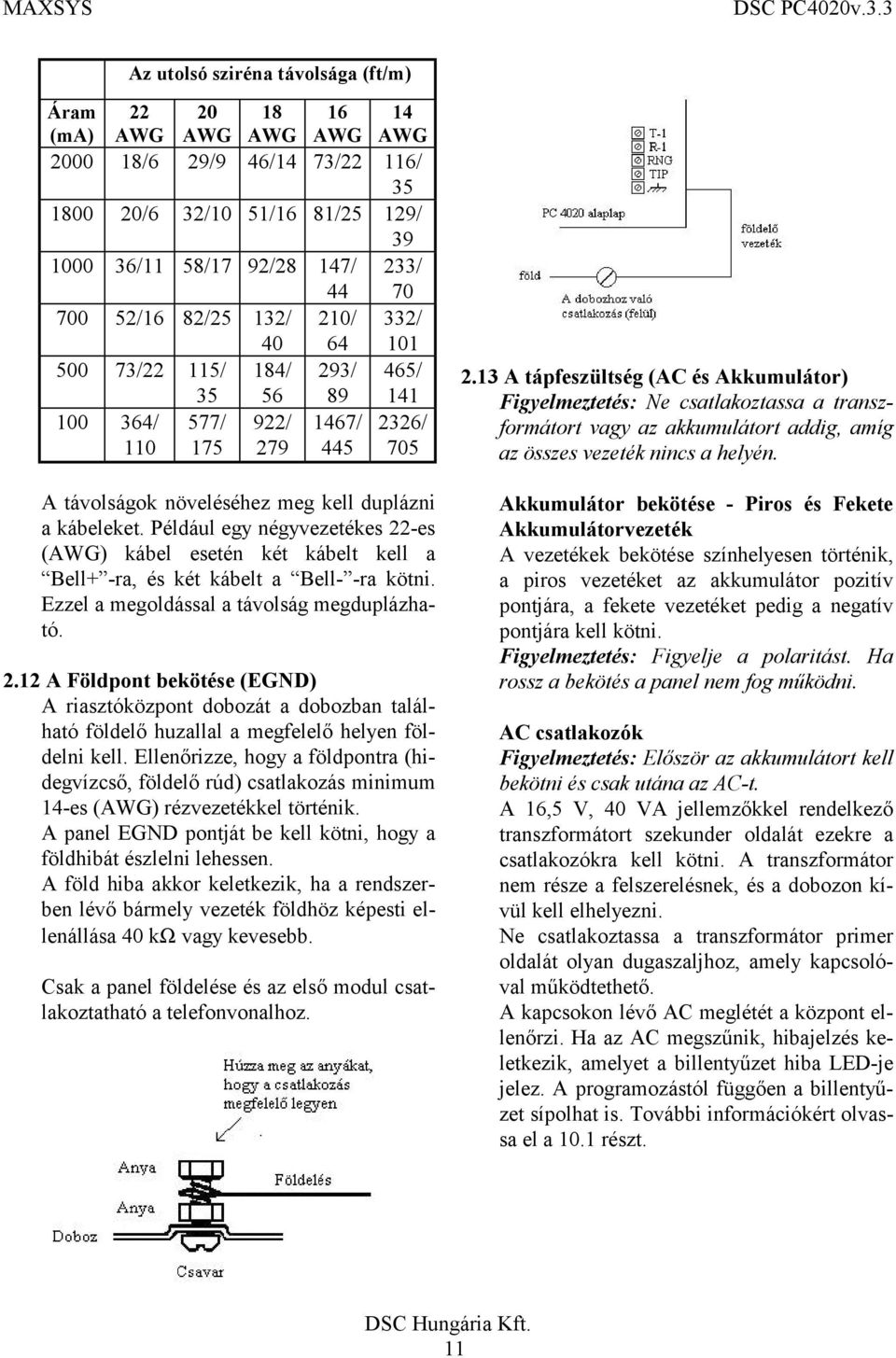

11 Az utolsó sziréna távolsága (ft/m) Áram (ma) 22 AWG 20 AWG 18 AWG 16 AWG 14 AWG /6 29/9 46/14 73/22 116/ /6 32/10 51/16 81/25 129/ /11 58/17 92/28 147/ / /16 82/25 132/ / / /22 115/ 184/ 293/ 465/ / / / / / 705 A távolságok növeléséhez meg kell duplázni a kábeleket. Például egy négyvezetékes 22-es (AWG) kábel esetén két kábelt kell a Bell+ -ra, és két kábelt a Bell- -ra kötni. Ezzel a megoldással a távolság megduplázható A Földpont bekötése (EGND) A riasztóközpont dobozát a dobozban található földelő huzallal a megfelelő helyen földelni kell. Ellenőrizze, hogy a földpontra (hidegvízcső, földelő rúd) csatlakozás minimum 14-es (AWG) rézvezetékkel történik. A panel EGND pontját be kell kötni, hogy a földhibát észlelni lehessen. A föld hiba akkor keletkezik, ha a rendszerben lévő bármely vezeték földhöz képesti ellenállása 40 kω vagy kevesebb. Csak a panel földelése és az első modul csatlakoztatható a telefonvonalhoz A tápfeszültség (AC és Akkumulátor) Figyelmeztetés: Ne csatlakoztassa a transzformátort vagy az akkumulátort addig, amíg az összes vezeték nincs a helyén. Akkumulátor bekötése - Piros és Fekete Akkumulátorvezeték A vezetékek bekötése színhelyesen történik, a piros vezetéket az akkumulátor pozitív pontjára, a fekete vezetéket pedig a negatív pontjára kell kötni. Figyelmeztetés: Figyelje a polaritást. Ha rossz a bekötés a panel nem fog működni. AC csatlakozók Figyelmeztetés: Először az akkumulátort kell bekötni és csak utána az AC-t. A 16,5 V, 40 VA jellemzőkkel rendelkező transzformátort szekunder oldalát ezekre a csatlakozókra kell kötni. A transzformátor nem része a felszerelésnek, és a dobozon kívül kell elhelyezni. Ne csatlakoztassa a transzformátor primer oldalát olyan dugaszaljhoz, amely kapcsolóval működtethető. A kapcsokon lévő AC meglétét a központ ellenőrzi. Ha az AC megszűnik, hibajelzés keletkezik, amelyet a billentyűzet hiba LED-je jelez. A programozástól függően a billentyűzet sípolhat is. További információkért olvassa el a 10.1 részt. 11

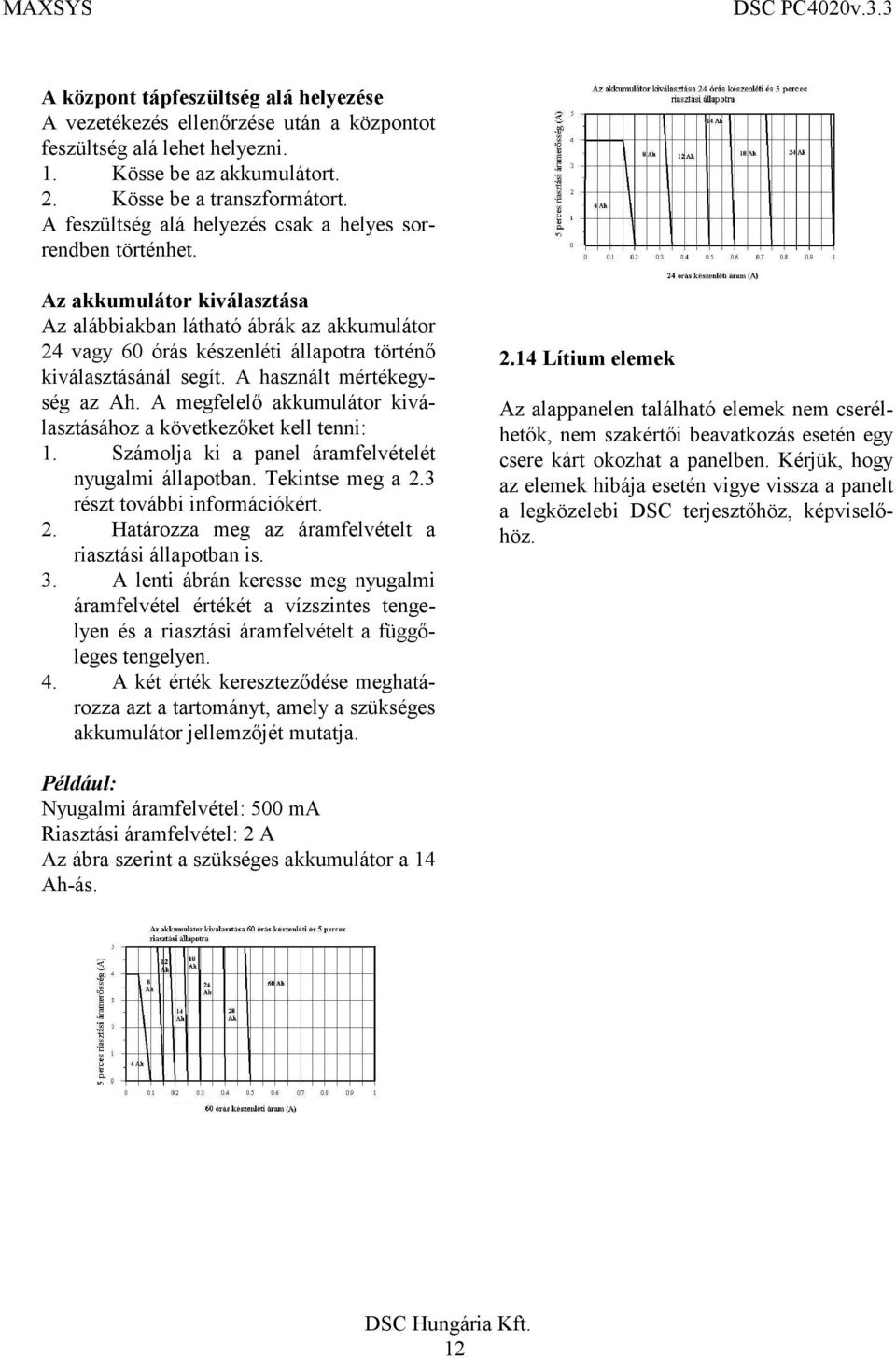

12 A központ tápfeszültség alá helyezése A vezetékezés ellenőrzése után a központot feszültség alá lehet helyezni. 1. Kösse be az akkumulátort. 2. Kösse be a transzformátort. A feszültség alá helyezés csak a helyes sorrendben történhet. Az akkumulátor kiválasztása Az alábbiakban látható ábrák az akkumulátor 24 vagy 60 órás készenléti állapotra történő kiválasztásánál segít. A használt mértékegység az Ah. A megfelelő akkumulátor kiválasztásához a következőket kell tenni: 1. Számolja ki a panel áramfelvételét nyugalmi állapotban. Tekintse meg a 2.3 részt további információkért. 2. Határozza meg az áramfelvételt a riasztási állapotban is. 3. A lenti ábrán keresse meg nyugalmi áramfelvétel értékét a vízszintes tengelyen és a riasztási áramfelvételt a függőleges tengelyen. 4. A két érték kereszteződése meghatározza azt a tartományt, amely a szükséges akkumulátor jellemzőjét mutatja Lítium elemek Az alappanelen található elemek nem cserélhetők, nem szakértői beavatkozás esetén egy csere kárt okozhat a panelben. Kérjük, hogy az elemek hibája esetén vigye vissza a panelt a legközelebi DSC terjesztőhöz, képviselőhöz. Például: Nyugalmi áramfelvétel: 500 ma Riasztási áramfelvétel: 2 A Az ábra szerint a szükséges akkumulátor a 14 Ah-ás. 12

13 3. rész: Programozás 3.1 A programozás bemutatása A PC4020 programozása menürendszeren keresztül történik. A menüpontok között a nyilakkal (<>) lehet mozogni és a kívánt résznél a [*] gombbal lehet választani. Folytassa a keresést addig, amíg a megfelelő helyet meg nem találja, majd nyomja meg a csillag [*] gombot. A # az előző menübe léptet vissza. Az Üzembe Helyezői Programozás részhez a [*][8][Üzembe Helyezői kód] sort kell beütni. Az illetéktelen hozzáférés megakadályozásához célszerű a kódot megváltoztatni. Alapban az üzembehelyezői kód a [5555]. Ennek átállításához nézze meg a 7.1 fejezetet. Ha belép az Üzembe Helyezői Programozás részbe, akkor az első menü 5 részből áll. Használja a < és > billentyűket, majd a [*]- ot. System Area (rendszer terület) - Az opcióban az egész rendszer működését lehet szabályozni. Ide tartozik a kommunikáció, a letöltés, a nyomtató opciók, üzembe helyezői és mester kódok stb. Partition Area (partíció terület) - Olyan programozási részek vannak itt, amelyek az egyes partíciókhoz tartoznak. Ide tartozik a zóna hozzárendelés, partíció idők, partíció opciók stb. Module Hardware (modulok) - Az opció akkor használatos, ha modulokat, illetve billentyűzeteket kell beléptetni. Event Buffer (eseménytár) - Ezen keresztül be lehet lépni az eseménytárba, ha ki akarják nyomtatni azt. Diagnostics - A modul által jelzett hibák elemzésére. Használja a nyilakat és a [*]-ot a programozás kiválasztásához. Például, a 2-es partícióban a felhasználói azonosító számát a következő módon lehet: PARTITION AREA < > (01) ADD/EDIT PAR < > (01) WHICH PARTITION < > (01)-(08) PARTITION 2 < > (02) PARTITION ACCT# < > (00) Nyomjon [*]-ot Nyomjon [*]-ot Nyomjon [*]-ot Nyomjon [*]-ot Üsse be a 4-digites 2-es partíció ID kódot. A kijelző visszatér a Customer ID Code kijelzésére. Nyomjon [#]-et, és visszalép az előző menübe. 3.2 A programozás referencia (hivatkozás)számokkal A programozás gyorsabb módja a referencia számok használata, amelyek beütésekor egyből a kívánt programozási részre ugrik a központ. A referencia számok minden programozási résznél megtalálhatók. A programozás a következők szerint történik: Lépjen be az üzembe helyezői programozásba ([*][8][Üzembe Helyezői kód]), majd nyomja meg az [A] billentyűt, amíg a billentyűzet a következőket nem mutatja: 13

14 Enter Ref # then *. Üsse be a referencia számot, majd nyomja meg a csillagot. Ezután azonnal a kívánt programozási rész jön elő. Például, ha a 2-es partíció felhasználói ID kódjának referencia száma a [0100XX00]. Az XX a 2-digites partíciószám, ami ebben az esetben [02]. Ha rosszul ütik be a számot, akkor csak viszsza kell lépni és kijavítani. A programozott adatok úgy menthetők el, hogy a [#]-et megnyomják. Az újabb referencia szám beviteléhez ismételje meg az előbbieket. 3.5 Kapcsoló típusú programozási opciók Több olyan menüpont van, ahol ki kell választani, hogy adott funkció engedélyezett legyen, vagy ne. Ezt az Y (engedélyezni) és az N (tiltani) változtatásával lehet elérni. Ha beprogramozta a megfelelőt, akkor nyomja meg a [#]-et, amellyel elmenti az adatokat és kilép a menüből. 3.3 Decimális adatok programozása Egyes programozási részek decimális (0-9) értékeket igényelnek, például a zóna definíció vagy a rendszeridő. A legtöbb szekció olyan, hogy a meghatározott digit szám bevitele után automatikusan kilép abból a programozási részből. Ha a programozás közben a [#] billentyűt lenyomják, akkor az addig bevitt értékek változnak csak meg, a többi marad úgy, ahogy addig volt. 3.4 Hexadecimális adatok programozása A hexadecimális számok használata gyakran előfordul a programozás során. Ilyen például a telefonszám, vagy a reporting /jelentő/ kódok programozása. A Hexa mód eléréséhez a [*] gombot kell lenyomni. A nyilak segítségével válogathat a rendelkezésre álló karakterek között (A-F), majd a csillaggal kiválaszthatja a megfelelőt. A Hexa számok úgy is beüthetők, ha a csillag gomb után az 1-6 billentyűket nyomják le (A=1, B=2, C=3 F=6). Ha már a digitet beütötték a panel automatikusan visszatér a decimális programozásra. Például, ha az "ABCD" értékeket akarja bevinni, akkor azt a következő módon lehet megtenni: [*][1][*][2][*][3][*][4]. 14

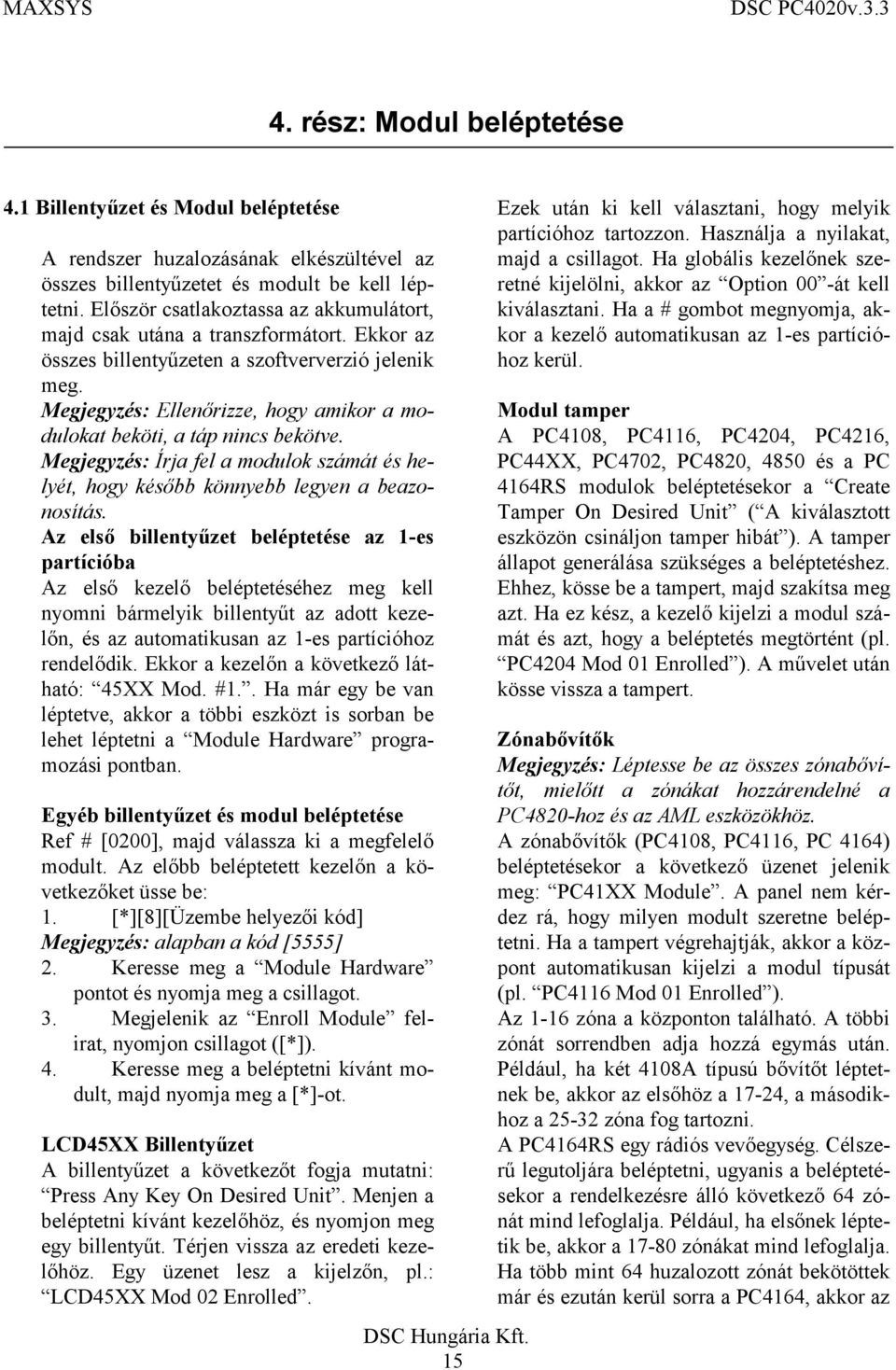

15 4. rész: Modul beléptetése 4.1 Billentyűzet és Modul beléptetése A rendszer huzalozásának elkészültével az összes billentyűzetet és modult be kell léptetni. Először csatlakoztassa az akkumulátort, majd csak utána a transzformátort. Ekkor az összes billentyűzeten a szoftververzió jelenik meg. Megjegyzés: Ellenőrizze, hogy amikor a modulokat beköti, a táp nincs bekötve. Megjegyzés: Írja fel a modulok számát és helyét, hogy később könnyebb legyen a beazonosítás. Az első billentyűzet beléptetése az 1-es partícióba Az első kezelő beléptetéséhez meg kell nyomni bármelyik billentyűt az adott kezelőn, és az automatikusan az 1-es partícióhoz rendelődik. Ekkor a kezelőn a következő látható: 45XX Mod. #1.. Ha már egy be van léptetve, akkor a többi eszközt is sorban be lehet léptetni a Module Hardware programozási pontban. Egyéb billentyűzet és modul beléptetése Ref # [0200], majd válassza ki a megfelelő modult. Az előbb beléptetett kezelőn a következőket üsse be: 1. [*][8][Üzembe helyezői kód] Megjegyzés: alapban a kód [5555] 2. Keresse meg a Module Hardware pontot és nyomja meg a csillagot. 3. Megjelenik az Enroll Module felirat, nyomjon csillagot ([*]). 4. Keresse meg a beléptetni kívánt modult, majd nyomja meg a [*]-ot. LCD45XX Billentyűzet A billentyűzet a következőt fogja mutatni: Press Any Key On Desired Unit. Menjen a beléptetni kívánt kezelőhöz, és nyomjon meg egy billentyűt. Térjen vissza az eredeti kezelőhöz. Egy üzenet lesz a kijelzőn, pl.: LCD45XX Mod 02 Enrolled. 15 Ezek után ki kell választani, hogy melyik partícióhoz tartozzon. Használja a nyilakat, majd a csillagot. Ha globális kezelőnek szeretné kijelölni, akkor az Option 00 -át kell kiválasztani. Ha a # gombot megnyomja, akkor a kezelő automatikusan az 1-es partícióhoz kerül. Modul tamper A PC4108, PC4116, PC4204, PC4216, PC44XX, PC4702, PC4820, 4850 és a PC 4164RS modulok beléptetésekor a Create Tamper On Desired Unit ( A kiválasztott eszközön csináljon tamper hibát ). A tamper állapot generálása szükséges a beléptetéshez. Ehhez, kösse be a tampert, majd szakítsa meg azt. Ha ez kész, a kezelő kijelzi a modul számát és azt, hogy a beléptetés megtörtént (pl. PC4204 Mod 01 Enrolled ). A művelet után kösse vissza a tampert. Zónabővítők Megjegyzés: Léptesse be az összes zónabővítőt, mielőtt a zónákat hozzárendelné a PC4820-hoz és az AML eszközökhöz. A zónabővítők (PC4108, PC4116, PC 4164) beléptetésekor a következő üzenet jelenik meg: PC41XX Module. A panel nem kérdez rá, hogy milyen modult szeretne beléptetni. Ha a tampert végrehajtják, akkor a központ automatikusan kijelzi a modul típusát (pl. PC4116 Mod 01 Enrolled ). Az 1-16 zóna a központon található. A többi zónát sorrendben adja hozzá egymás után. Például, ha két 4108A típusú bővítőt léptetnek be, akkor az elsőhöz a 17-24, a másodikhoz a zóna fog tartozni. A PC4164RS egy rádiós vevőegység. Célszerű legutoljára beléptetni, ugyanis a beléptetésekor a rendelkezésre álló következő 64 zónát mind lefoglalja. Például, ha elsőnek léptetik be, akkor a zónákat mind lefoglalja. Ha több mint 64 huzalozott zónát bekötöttek már és ezután kerül sorra a PC4164, akkor az

16 a maradék nem használt zónákat lefoglalja magának. Például, ha 96 zóna fizikailag be van kötve, akkor a rádiós modul lefoglalja magának a zónákat. Összesen 8 db PC4164 köthető egy rendszerre, a távolságok miatt. Escort4580, 4936 és PC4701 Ezen modulok beléptetésekor a kezelőn a következő üzenet jelenik meg: Looking for PC4XXX Module. A panel tehát automatikusan keresi ezeket. Tamper nem szükséges. 4.2 A modulok törlése Ref#[0201], majd keresse meg a kívánt eszközt. A modul törléséhez a következőket kell végrehajtani: 1. [*][8][Üzembe Helyezői Kód] 2. Ref [0201], majd [*] 3. Keresse ki a modult a listából 4. Lépjen a modul típusára, és számára. Például, egy LCD4500 Modul 04 törléséhez az LCD4500 (04) -et kell megkeresni, majd csillagot nyomni. Megjegyzés: A modul törlésekor/cseréjekor a helyes működéshez a megmaradt zónabővítőket újra be kell léptetni. 4.3 A modul ellenőrzése Ref#[0202], majd keresse meg a kívánt eszközt. Ha elfelejtették a modul számát leírni, a Confirm Module menüben a Module Hardware pontban lehet a modulokat megtekinteni. A programpont működése ugyanolyan, mint a beléptetésnél. 4.4 AML eszközök beléptetése Az Addressable Multiplex Loop (AML), azaz címezhető rendszerű hurok két vezetéket használ a panellal történő kommunikációra. A használható címezhető érzékelők alacsony áramfelvételi jellemzővel lettek megtervezve, hogy hatékonyabb rendszert lehessen kialakítani belőlük. A címezhető érzékelőket a PC4108, a PC4116 és PC4164 modulok UTÁN kell beléptetni. A PGM kimenet programozása AML működésre Ref#:[001400] Az AML rendszer használatához a PGM kimenetet AML működésre kell beállítani: 1. Ref # [001400] 2. A PGM1 AML működéséhez a PGM1 AML? részt kell megkeresni, majd a csillagot lenyomni. 3. A PGM2 AML működéséhez a PGM2 AML? részt kell megkeresni, majd a csillagot lenyomni. Megjegyzés: Ne kapcsolja ki az AML opciót addig, amíg az összes AML eszközt le nem szedte a hurokról. AML eszköz beléptetése PGM1-nél Ref#: [ ] PGM2-nél Ref#: [ ] Megjegyzés: Minden AML eszközt fel kell szerelni, mielőtt beléptetnék őket. 1. PGM1-nél: Ref# [ ] PGM2-nél: Ref# [ ] 2. Üsse be az 5-digites szériaszámot. Ha már az eszköz be van léptetve, akkor a következő üzenet jelenik meg: Already Enrolled [szériaszám]. 3. Ha a megfelelő szériaszámot bevitték, a panel kéri annak a zónának a számát, amelyre az eszközt jelölni szeretnék. AML zónának a zónák használhatók. Panelkulcs Ref#[001401] Megjegyzés: A biztonságos működéshez a panelkulcsot be kell programozni, ha AML eszközöket használnak. A Panelkulcs egy 2 számjegyű biztonsági kód, amelyet az AML érzékelőkhöz alkalmaznak. Az AML eszközök beléptetése után a gyári [00] kódot át kell írni egy másik kódra (01-FF). A megváltoztatott kód a hálózaton keresztül az összes eszközhöz eljut. Az eszközök, amelyeket úgy adnak hozzá a rend- 16

17 rendszerhez, hogy a benne lévő panelkulcs nem egyezik a rendszerével, azok nem fognak működni. Ha egy eszközt törölnek, a panelkulcsa [00]-ra áll vissza. AML eszköz áthelyezése Másik zónára, ugyanazon a hurkon 1. PGM1-nél: Ref# [ ] PGM2-nél: Ref# [ ] 2. Üsse be az 5-digites szériaszámot. Az eszköz már be van léptetve, ezért a következő üzenet jelenik meg: Already Enrolled [szériaszám]. 3. Három másodperc eltelte után megjelenik, hogy jelenleg melyik zóna van beállítva. Üsse be a zóna számát, amelyre az eszközt jelölni szeretné. AML zónának a zónák használhatók. 4. Az új zóna attribútumait és paramétereit be kell állítani. Másik zónára, másik hurkon Ebben az esetben először törölni kell az eszközt a hurokról. Az eszköz szériaszáma a másik hurkon ugyanúgy beüthető. AML eszköz leszerelése PGM1-nél: Ref# [ ] PGM2-nél: Ref# [ ] A leszerelés előtt az eszközt törölni kell, mert máskülönben nem fog visszaállni a panelkulcs [00]-ra. 1. PGM1-nél: Ref# [ ] PGM2-nél: Ref# [ ] 2. A kijelzőn a következő jelenik meg: Serial# [ ]. Válassza ki a törölni kívánt zónát, majd [*]. A törlést a Zone Deleted üzenet erősíti meg. 3. Az összes AML eszköz törléséhez (egy kiválasztott PGM-nél) válassza Default AML pontot. A panel megerősítést kér: Confirm Default Press [*]. A törlés megerősítéséhez nyomja meg a csillagot. 17

18 5. rész: Partíciók és Zónák 5.1 Zónafelügyelet Megjegyzés: A 6-digites partícióazonosító az SIA formátumhoz van (12.4 fejezet). Ref#[000204] Zónafelügyelet A panel áramköreit három féle felügyelettípusra lehet programozni: No End of Line (nincs vonalvégi ellenállás), Single EOL (van vonalvégi ellenállás), Double EOL (dupla vonalvégi ellenállás). A típusok a 2.5 fejezetben már említésre kerültek. Programozás: 1. [*][8][Üzembe Helyezői Kód]. 2. Ref#[000204], majd [*]. 3. Válassza ki a kívánt típust a három közül, majd [*]. 5.2 Partícionálás Az összes huzalozás, beléptetés elkészülte után elkezdhető a partíciók programozása. Ide tartozik a partíciók számának meghatározása, valamint azok paramétereinek beállítása. Megjegyzés: Ha nem használják a partícionálhatóság tulajdonságot, akkor az összes zónát az 1-es partícióhoz kell rendelni. A partíciók programozásánál öt rész található: 1. Partícióazonosító szám 2. Partíció opciók 3. Partíció idők (be/kilépési idő, késleltetési idő) 4. Zónák hozzáadása és definiálása (zónacímke, zóna típus és attribútum) 5. Partíció címke Partícióazonosító szám Ref#: [0100XX00], ahol az XX a partíció száma. Üsse be a 4 vagy 6-digites számot. A partíciók bejelentkezhetnek ugyanazzal a számmal, de rendelhető hozzájuk külön-külön szám is. 18 Partíció opciók Ref#: [0100XX01], ahol az XX a partíció száma. Számos partíció opció van, amely engedélyezhető (Y) és letiltható (N). A [*] billentyűvel lehet váltani a két opció között. A következő opciók állnak rendelkezésre: (az alap értékek a zárójelben láthatók) Opció Fejezet [F] Enabled (Y) 6.5 [A] Enabled (Y) 6.5 [P] Enabled (Y) 6.5 Display Clock (Y) 6.1 Clock Armed (N) 6.5 Disp Exit Time (Y) 6.1 Bypas Req Code (Y) 7.9 AutoArm/Disarm (Y) 8.2 Autoarm Req Code (N) 8.2 Autoarm Squawk (N) 8.2 Bell Squawk (N) 8.1 Keypad Lockout? (N) 6.6 Cmd. OutX Req Cd (N) 7.9 [*][6] Any Cd (N) 7.9 Exit Delay Aud (N) 9.2 Exit Delay Sqk (N) 9.2 Aud. Exit Fault (N) 8.1 Entry Urgency (N) 9.2 Entry Squawk (N) 9.2 Exit Del. Term (N) 9.2 System Alarms (N) 6.1 System Status (N) 6.1 Sen. Rst. Cmd#2 (Y) 11.3 Spcl Alm Entry (Y) 9.2 Exit Tbl Beep (N) 9.2 Partíció idők Ref#: [0100XX02], ahol az XX a partíció száma. Hat fajta partíció idő programozható:

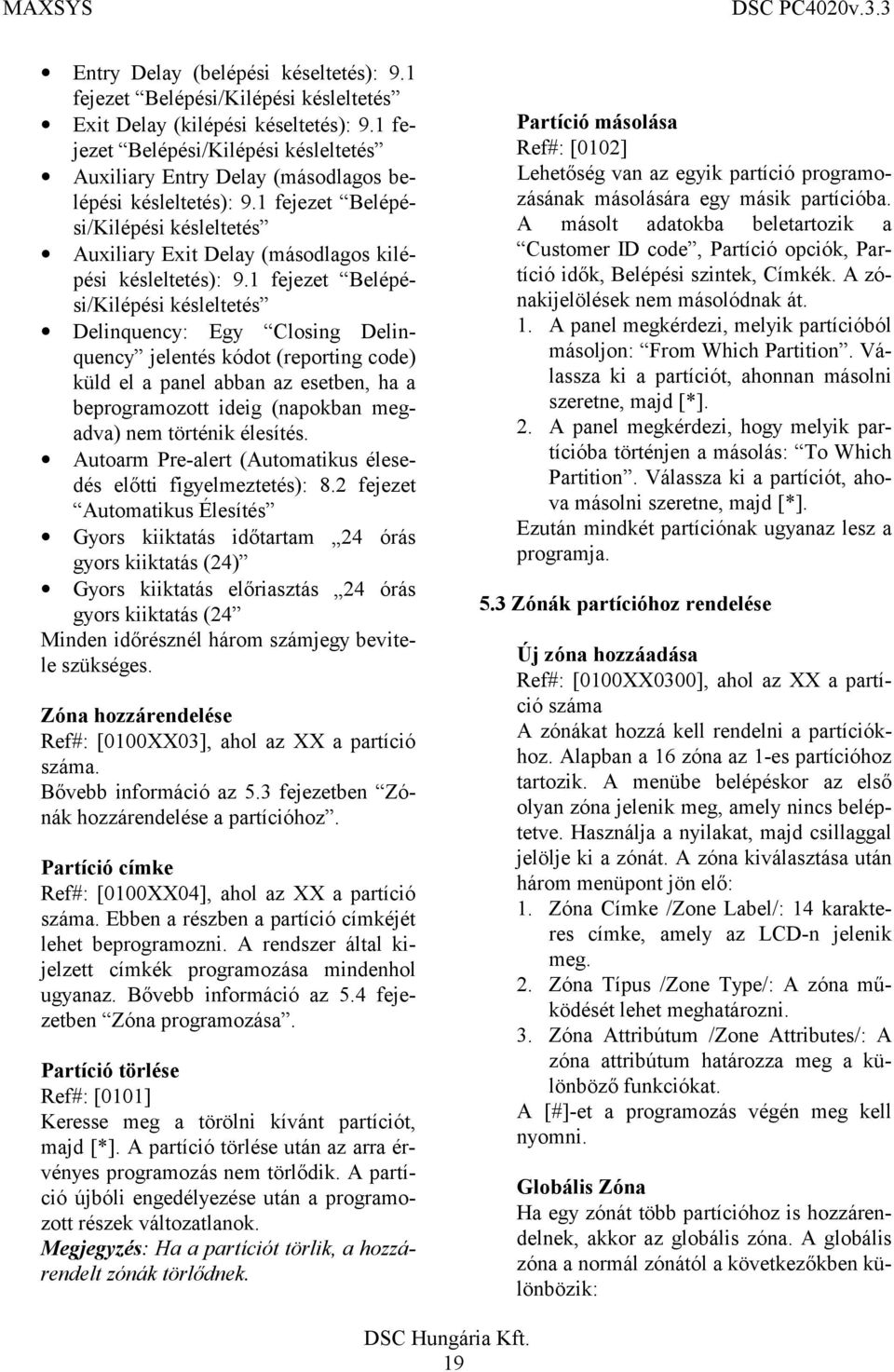

19 Entry Delay (belépési késeltetés): 9.1 fejezet Belépési/Kilépési késleltetés Exit Delay (kilépési késeltetés): 9.1 fejezet Belépési/Kilépési késleltetés Auxiliary Entry Delay (másodlagos belépési késleltetés): 9.1 fejezet Belépési/Kilépési késleltetés Auxiliary Exit Delay (másodlagos kilépési késleltetés): 9.1 fejezet Belépési/Kilépési késleltetés Delinquency: Egy Closing Delinquency jelentés kódot (reporting code) küld el a panel abban az esetben, ha a beprogramozott ideig (napokban megadva) nem történik élesítés. Autoarm Pre-alert (Automatikus élesedés előtti figyelmeztetés): 8.2 fejezet Automatikus Élesítés Gyors kiiktatás időtartam 24 órás gyors kiiktatás (24) Gyors kiiktatás előriasztás 24 órás gyors kiiktatás (24 Minden időrésznél három számjegy bevitele szükséges. Zóna hozzárendelése Ref#: [0100XX03], ahol az XX a partíció száma. Bővebb információ az 5.3 fejezetben Zónák hozzárendelése a partícióhoz. Partíció címke Ref#: [0100XX04], ahol az XX a partíció száma. Ebben a részben a partíció címkéjét lehet beprogramozni. A rendszer által kijelzett címkék programozása mindenhol ugyanaz. Bővebb információ az 5.4 fejezetben Zóna programozása. Partíció törlése Ref#: [0101] Keresse meg a törölni kívánt partíciót, majd [*]. A partíció törlése után az arra érvényes programozás nem törlődik. A partíció újbóli engedélyezése után a programozott részek változatlanok. Megjegyzés: Ha a partíciót törlik, a hozzárendelt zónák törlődnek. Partíció másolása Ref#: [0102] Lehetőség van az egyik partíció programozásának másolására egy másik partícióba. A másolt adatokba beletartozik a Customer ID code, Partíció opciók, Partíció idők, Belépési szintek, Címkék. A zónakijelölések nem másolódnak át. 1. A panel megkérdezi, melyik partícióból másoljon: From Which Partition. Válassza ki a partíciót, ahonnan másolni szeretne, majd [*]. 2. A panel megkérdezi, hogy melyik partícióba történjen a másolás: To Which Partition. Válassza ki a partíciót, ahova másolni szeretne, majd [*]. Ezután mindkét partíciónak ugyanaz lesz a programja. 5.3 Zónák partícióhoz rendelése Új zóna hozzáadása Ref#: [0100XX0300], ahol az XX a partíció száma A zónákat hozzá kell rendelni a partíciókhoz. Alapban a 16 zóna az 1-es partícióhoz tartozik. A menübe belépéskor az első olyan zóna jelenik meg, amely nincs beléptetve. Használja a nyilakat, majd csillaggal jelölje ki a zónát. A zóna kiválasztása után három menüpont jön elő: 1. Zóna Címke /Zone Label/: 14 karakteres címke, amely az LCD-n jelenik meg. 2. Zóna Típus /Zone Type/: A zóna működését lehet meghatározni. 3. Zóna Attribútum /Zone Attributes/: A zóna attribútum határozza meg a különböző funkciókat. A [#]-et a programozás végén meg kell nyomni. Globális Zóna Ha egy zónát több partícióhoz is hozzárendelnek, akkor az globális zóna. A globális zóna a normál zónától a következőkben különbözik: 19

20 A globális zóna addig nem élesedik, amíg az összes olyan partíciót nem élesítik, amelyhez a zóna tartozik. A globális késleltetett zóna a hosszabb késleltetési idejű partíció idejét fogja követni. A globális Stay/Away típusú zóna addig nem aktiválódik, amíg az összes olyan partíciót, amelyhez a zóna tartozik Away módban nem élesítik, VAGY a követőt [*][1]-el nem aktiválják. Ha a globális zónát kiiktatják és ezután egy olyan partíciót hatástalanítanak, amihez a zónát rendelték, a kiiktatás azonnal megszűnik. Zóna Szerkesztése Ref#: [0100XX0301], ahol az XX a partíció száma. A menü az első, a partícióhoz tartozó zónát jeleníti meg. További kiválasztáshoz használja a nyilakat és a csillagot. A zóna hozzáadása és zóna szerkesztése pontnak ugyanaz a menürendszere. Zóna Törlése Ref#: [0100XX0302], ahol az XX a partíció száma. A menü az első, a partícióhoz tartozó zónát jeleníti meg. További törlésekhez használja a nyilakat és a csillagot. Nyomja meg a [#]- et a művelet végén. 5.4 Zónaprogramozás Ref#: [0100XX0301YYY], ahol az XX a partíció száma, az YYY az zóna száma. Ha a zóna hozzá lett rendelve a partícióhoz, akkor a következőket kell még beprogramozni: Zónacímke Zóna típusa Zóna attribútuma Zónacímke Ebben a programozási pontban, ha belépnek, az aktuális zónacímke látható (alapban Zone XXX). Az új címke programozása az alábbiakban kerül tárgyalásra. Címkék programozása Az egyes pontok között a kurzorral lehet mozogni. Az abc betűi az 1-9 billentyűk alatt vannak felosztva: [1] = A, B, C, 1 [6] = P, Q, R, 6 [2] = D, E, F, 2 [7] = S, T, U, 7 [3] = G, H, I, 3 [8] = V, W, X, 8 [4] = J, K, L, 4 [9] = Y, Z, 9, 0 [5] = M, N, O, 5 [0] = Space Például, ha a 4-est egyszer lenyomják, a J betű fog megjelenni. Ismételt lenyomást követően a K jelenik meg. Ha másik gombot nyomnak le, a kurzor automatikusan arrébb ugrik. A karakter törléséhez lépjen az adott helyre és nyomja meg a 0 - át. Egyéb opciók eléréséhez a csillag gombot kell lenyomni (ezután a nyilak és a csillag gombokkal lehet választani). [0] Clear Display (Képernyő törlése). [1] Clear to End (Törli a kurzortól jobbra szereplő karaktereket). [2] Change Case (A betűk felső és alsó helyzetei között lehet váltani). [3] ASCII Entry (A nem gyakran használt karaktereket lehet kikeresni a kurzor segítségével. Ha tudja a 3-digites kódot , akkor üsse be azt. Az ASCII karakterek a D mellékletben láthatók.) [4] Cancel and Exit (Kilép a zónacímke programozásból. A változtatások nem tárolódnak el.) [5] Save (Menti a változtatásokat és kilép.) Zónatípusok Standard Delay (00) /késleltetett/ A zónának van belépési és kilépési késleltetése. A kilépési késleltetés azonnal elindul, ahogy élesítik a rendszert. A zóna megsérthető a késleltetés alatt, anélkül, 20
