1 Adatvonali csatlakozók PLUSCON data Termékkínálat QUICKON gyorscsatlakozó Ethernet-hez és PROFINET-hez Az új RJ45- Quickon és M12- Quickon dugaszolható csatlakozók konfekcionálásához nincs szükség speciális szerszámra. A csatlakozók megfelelnek az IEC 11801:2002 szabvány szerinti CAT5-nek, és a TIA 568B:2001 szabvány szerinti CAT5e-nek, valamint 4-pólusú változatként a Profinet-hez és 8 pólusú változatként ipari Ethernet-hez egyaránt rendelkezésre állnak. A 8 pólusú kivitelek Gigabit-Ethernethez is használhatók. AQUICKON csatlakozástechnika az új, robusztus VARIOSUB Push-Pull csatlakozókban is alkalmazásra kerül oldaltól 226. oldaltól Az RJ45, M12 és SCRJ csatlakozókkal felészerelt ipari Ethernet installációs rendszerekkel teljeskörű kábelezési koncepciók állnak a felhasználó rendelkezésére minden ipari installációs helyzetben. Az Ethernethez használt összes RJ45 és M12 komponens megfelel az IEC 11801:2002 szabvány szerinti CAT5-nek, valamint a TIA 568B:2001 szabvány szerinti CAT5e-nek. A jövőbe mutató berendezések számára CAT6-nak megfelelő komponensek is rendelkezésre PROFINET A Profinet kábelezéshez a PROFIBUS felhasználói szervezet (PNO) a D kódolású RJ45 és M12 csatlakozókat a Profinet-vezetékkel kombinálva (AWG 22) határozta meg. Az optikai kábelezéshez az SCRJ csatlakozót alkalmazzák a POF, HCS és üvegszálas száltípusokhoz. A Phoenix Contact ezeket a csatlakozókat minden esetben a meghonosodott gyorscsatlakozási technikákkal és természetesen a hozzájuk tartozó Profinet-kábellel kínálja. IP65/67 állnak. A gyorscsatlakozási technikával rendelkező SCRJ optikai csatlakozók minden elterjedt száltípushoz alkalmazhatóak. Egy további irányzat mutatkozik meg az adat- és teljesítményátvitel egy dugaszolható csatlakozóban történő egyesítésében. Ez a technológia a VARAN rendszerben nyer alkalmazást. védettségű megoldásként a Phoenix Contact által kifejlesztett RJ45, SCRJ és Power (5-pólusú, 24 V) változatú Push-Pull csatlakozók kerültek kiválasztásra. A különösen tartós Push-Pull csatlakozó rendkívül könnyen kezelhető, és fém- és műanyag tokozattal áll rendekezésre. 186

2 A termékkínálat PLUSCON data Termékkínálat Terepi buszok A népszerű INTERBUS, PROFIBUS, CANopen, DeviceNet TM, AS-Interface, CC-Link és FOUNDTION Fieldbus TM terepi buszok a terepibusz-szervezetek követelményeinek megfelelően speciálisan összehangolt tulajdonságokkal állnak rendelkezésre. Kapcsolószekrényátvezetések, készülékcsatlakozók, toldók és elosztók hozhatók létre kényelmesen az M12 és D-SUB kínálatban megtalálható komponensekből. A D-SUB-alapú, csavaros csatlakozású, dugaszolható USB és FireWire Az USB és FireWire dugaszolható csatlakozókat kifejezetten az USB, ill. FireWire interfész gépen és kapcsolószekrényben történő alkalmazására fejlesztették ki. A robusztus rögzítőkampós reteszeléssel sokoldalú alkalmazási lehetőségek nyílnak meg az ipar területén. A felhasználónak IP20 és IP67 védettségű konfekcionált vezetékek, falra szerelhető keretek és érintkezőbetétek állnak rendelkezésére. Az IP67 védettségű készülékekbe való integráláshoz különösen Szervizinterfészek Az új szervizinterfész a nyers ipari környezetben használt kapcsolószekrényekben és készülékekben alkalmazható. Az egyszeres és kettős kivitelű fémkeretek egy átlátszó, reteszelhető fedéllel vannak ellátva, mely lezárt állapotban IP67 védettséget biztosít. A fémkeret felszereléséhez mind érintkezőbetétekkel készre szerelt adatvonali előlapok, mind D-SUB-, Keystone és Freenet érintkezőbetétekhez való foglalatokkal rendelkező nem szerelt terepibusz-csatlakozók terepi körülmények között is gyorsan csatlakoztathatók. A kifogástalan működést a mindenkori terepibuszszervezet irányelveinek megfelelő védő- és csatlakozókapcsolások garantálják. A lezáróellenállás egy kívülről hozzáférhető kapcsolóval kapcsolható be. alkalmasak a hátoldali szalagkábeles csatlakozósávval rendelkező érintkezőbetétek, a kapcsolószekrényátvezetésekhez pedig az aljzat/aljzat-kivitel. Az IP67 védettségű USB pendrive a falra szerelhető kerettel és a védőfedéllel párosítva szervizinterfész kialakítását teszi lehetővé. D-SUB alapú csatlakozók A D-SUB egy olyan termékcsalád, amely a D-SUB csatlakozók mostoha környezeti feltételek melletti alkalmazását teszi lehetővé. A tartós lengő tokozatok és falra szerelhető keretek standard D-SUB érintkezőbetétekkel használhatók, amely széleskörű alkalmazási területet tesz lehetővé. Az elektromágneses zavarokkal terhelt környezetben kiegészítésképpen az EMC belső csatlakozóvég használható. A D-SUB családdal nem okoz problémát a készülékcsatlakoztatás, a kapcsolószekrény-átvezetés, vagy a terepi kábelezés. Az ismert alkalmazási helyzetekhez a Phoenix Contact széles körű termékkínálatot biztosít, amely készülékházakból és érintkezőbetétekből áll. Az érintkezőbetétek jel-, teljesítményés koaxiális változatokként, sőt akár kombinált változatokként is rendelkezésre állnak. lapok állnak rendelkezésre. Így a D-SUB, RJ45, USB, FireWire és SCRJ interfészek tetszőlegesen kombinálhatók. A különböző országspecifikus csatlakozóbetétekkel kombinálva így egyedi interfészek építhetők fel oldaltól 298. oldaltól 318. oldaltól 330. oldaltól 187

3 Adatvonali csatlakozók PLUSCON data Topológia Rézalapú kábelezés ipari Ethernet-hez & FL SWITCH MCS 16TX Ord. No MODE MAC Address US1 US2 FAIL 00.A0.45.1B.D2.1D 1 X17 X18 US1 GND US2 GND R1 R X19 V " ACT 100 FD ) ) ) $ b ) ( / d / = e F1 F2 F3 1 = f F1 F2 F3 1 8 ) c h F4 2 F4 2 F5 3 F %!! A termelési környezetben fellépő terhelésekre pl. nedvesség, hőmérséklet, ütés, vibráció az iparra optimalizált olyan megoldások szükségesek, amelyek irodai kábelezési koncepciókkal nem valósíthatók meg. A csatlakozók és kábelek kiválasztásakor a felhasználónak az átviteltechnikai tulajdonságok és az elektromágneses zavarvédelem mellett a tartós kialakításra is ügyelnie kell. A terepen IP67 védettségű komponensekre van szükség, amelyek ezen túlmenően ütés- és vibrációálló reteszeléssel is rendelkeznek. Ehhez az adatátviteli csatlakozók ipari környezetben 188 történő szereléséhez olyan egyszerű és biztonságos csatlakozástechnikára van szükség, amely a legnehezebb körülmények között is kezelhető. Ethernet alkalmazásokhoz a Phoenix Contact Quickon gyorscsatlakozás-technikával rendelkező RJ45 és M12 csatlakozókat kínál. A komponensek megfelelnek az IEC 11801: 2002 szabvány szerinti CAT5-nek és a TIA 568B:2001 szabvány szerinti CAT5e-nek, és 4 pólusú vagy 8 pólusú változatokban állnak rendelkezésre. A népszerű csillagtopológiájú elrendezések és a szükséges komponensek a fenti ábrán láthatók. A példák nem a teljesség igényével készültek. További információk a részletes termékleírásokat tartalmazó katalógusoldalakon találhatók. 8

4 Adatvonali csatlakozók PLUSCON data Topológia Rézalapú kábelezés ipari Ethernet-hez Sz. Termékmegnevezés Cikksz. Oldal 1 RJ45 falra szerelhető keret, IP67, NYÁK lapra szereléshez RJ45 aljzatbetét NYÁK lapra szereléshez ! RJ45 falra szerelhető keret, IP67, moduláris aljzatbetétekhez RJ45 aljzatbetét LSA csatlakozóval RJ45 Terminaloutlet IP i i 6 RJ45 csatlakozó, IP67, dugaszbetétből és lengő tokozatból áll a k d 7 RJ45 Push-Pull csatlakozó, IP67, szerszám nélkül konfekcionálható Ethernet kábel, rugalmas fektetésre, méteráru RJ45 toldó, IP Konfekcionált Ethernet kábel RJ45 csatlakozóval, IP RJ45 csatlakozó, IP67, 8 pólusú, szerszám nélkül konfekcionálható Ethernet kábel, energiavezető láncban alkalmazható, méteráru Konfekcionált Ethernet kábel RJ45 csatlakozókkal, IP RJ45 patchpanel IP20 védettséggel kalapsínre szereléshez h g 15 Ethernet kábel, fix fektetésre, méteráru RJ45 aljzatbetét, aljzat/aljzat RJ45 falra szerelhető keret, IP67, Freenet aljzatbetétekhez ! RJ45 aljzatbetét, Freenet, aljzat/aljzat RJ45 csatlakozó, IP20, 8 pólusú, szerszám nélkül konfekcionálható M12 beépíthető csatlakozó, Ethernet kábellel és RJ45 csatlakozóval Konfekcionált Ethernet kábel RJ45 Push-Pull csatlakozókkal, IP RJ45 Push-Pull toldó, IP Kapcsolószekrény-átvezetés M12-ről RJ45-re RJ45 aljzatbetét, Freenet, IDC gyorscsatlakozóval M12 csatlakozó, Ethernet kábellel és RJ45 csatlakozóval, IP20 Konfekcionált Ethernet kábel M12 csatlakozókkal, IP65/ M12 beépíthető csatlakozó, 4-pólusú, vezetékkel M12 csatlakozó, árnyékolt, 4 pólusú, IP65/67, szerszám nélkül konfekcionálható RJ45 falra szerelhető keret, IP67, Push-Pull reteszeléshez, NYÁK lapra szereléshez RJ45 aljzatbetét NYÁK lapra szereléshez RJ45 falra szerelhető keret, IP67, Push-Pull reteszeléshez, Freenet aljzatbetétekhez

5 Adatvonali csatlakozók PLUSCON data Topológia Optikai kábelezés ipari Ethernet-hez " % % $ $ % ! " " " 8 3 POF 980/1000 μm 4 HCS 200/230 μm 4 5 GOF 50/125 μm Maximális átviteli távolság az aktív komponensek között (lásd a jobb alsó táblázatot) A termelési környezetben fellépő terhelésekre - pl. nedvesség, hőmérséklet, ütés, vibráció - az iparra optimalizált olyan megoldások szükségesek, amelyek irodai kábelezési koncepciókkal nem valósíthatók meg. Az ipari környezet optikai csatlakozójaként az SCRJ terjedt el alkalmas megoldásként a piacon. Robusztus SCcsapjával ez a csatlakozó minden száltípushoz alkalmazható, és lehetővé teszi gyors konfekcionálási technikák megvalósítását. A kapcsolószekrényben való alkalmazásra szolgáló IP20 védettségű változat mellett rendelkezésre áll egy IP védettségű változat is, amely ütés- és vibrációálló reteszeléssel is rendelkezik. A VARIOSUB-SCRJ egy kompatibilis installációs koncepció, amely minden száltípushoz használható csatlakozókból, kábelekből és fali átvezetésekből áll. Az SC-Duplex és FSMA dugasztípusokkal rendelkező SCRJ adapterkábelek lehetővé teszik az SCRJ installációs rendszer alkalmazását az SCRJ csatlakozó nélküli készülékeken is. A Phoenix Contact összes száltípusához rendelkezésre álló technológiákkal a konfekcionálás egyszerűen, gyorsan és biztonságosan 7 végezhető el a terepen. Az SCRJ fali átvezetések, patchpanelek és terminálaljzatok a szál típusától függetlenül használhatók. További információk a termékjellemzőket tartalmazó katalóguslapokon találhatók.

6 Adatvonali csatlakozók PLUSCON data Topológia Optikai kábelezés ipari Ethernet-hez Cikksz. (példa) Sz. Termékmegnevezés POF Oldal HCS Oldal GOF Oldal 1 Adapterkábel, SCRJ/IP20-ról FSMA-ra (POF / HCS esetén), ill. SCRJ/IP20-ról SC-Duplex-re (GOF esetén) SCRJ/IP20 patchpanel kalapsínre szereléshez Konfekcionált ipari kábel, mindkét végén SCRJ/IP20 csatlakozóval konfekcionálva SCRJ aljzatbetét falra szerelhető kerethez SCRJ/IP67 falra szerelhető keret Konfekcionált kerek optikai kábel IP67 védettségű SCRJ csatlakozókkal IP67 védettségű Terminaloutlet 2 SCRJ/IP67 dugaszhellyel és beépített SCRJ aljzatbetétekkel Ipari kábel fix beltéri fektetésre Tömszelence, IP SCRJ csatlakozó, IP Fali átvezetés a vezetékkel konfekcionálva M12 csatlakozó M12 fali átvezetés Vezeték, az M12 csatlakozókkal konfekcionálva M12 transceiver Standard Átviteli sebesség Száltípus Hullámhossz Hossz 10 MBit/s POF 980/1000 μm 660 nm 50 m * 10 MBit/s HCS 200/230 μm 660 nm 300 m IEC (PROFINET) IEC (PROFINET) 100 MBit/s POF 980/1000 μm 660 nm 50 m * 100 MBit/s HCS 200/230 μm 660 nm 100 m 100BASE-SX 100 MBit/s GOF 50/125 μm 850 nm m 100BASE-FX 100 MBit/s GOF 50/125 μm 1300 nm m 1000BASE-SX 1000 MBit/s GOF 50/125 μm 850 nm 550 m 1000BASE-LX 1000 MBit/s GOF 50/125 μm 1300 nm 550 m * passzív toldónként, pl. patchpanelenként, fali átvezetésenként vagy terminálaljzatonként 10 méterrel kevesebb 191

7 RJ45 csatlakozó, IP 20 Az IP20 védettségű VARIOSUB-RJ45 a készülékekhez és infrastruktúra komponensekhez való használatra alkalmas. A 8 pólusú RJ45-QUICKON a gyorscsatlakozási technikával ipari feltételek mellett is lehetővé teszi a speciális szerszám nélküli csatlakozókonfekcionálást. Ezen felül különböző krimpdugaszok is kaphatók CAT5e és CAT6 kivitelben. VS-08-RJ45-5-Q/IP20 RJ45 csatlakozó IP20 gyorscsatlakozással VS-08-ST-H...RJ45 RJ45 dugaszbetétek és IP20 kábelhajlás-védelem Leírás RJ45 csatlakozó, 8 pólusú, QUICKON gyorscsatlakozással, AWG erekhez, vezeték átmér je 4,5 mm... 8,0 mm szürke a RAL 7042 szerint VS-08-RJ45-5-Q/IP sötétfekete RAL 9005 VS-08-RJ45-5-Q/IP20 BK Kódoló készlet, az RJ45 QUICKON csatlakozó színes kódolásához, 80 színes gy r b l áll (színenként gy r ) Kódológy r k, az RJ45 QUICKON csatlakozók színes kódolásához, 10 színes gy r b l áll VS-08-RJ45-Q-COD-SET kék VS-08-RJ45-Q-COD-BU barna VS-08-RJ45-Q-COD-BN sárga VS-08-RJ45-Q-COD-YE szürke VS-08-RJ45-Q-COD-GY zöld VS-08-RJ45-Q-COD-GN piros VS-08-RJ45-Q-COD-RD ibolyakék VS-08-RJ45-Q-COD-VT fekete VS-08-RJ45-Q-COD-BK RJ45 tollbetét, 8 pólusú, árnyékolt, IDC csatlakozástechnika, CAT5e esetén AWG sodrathoz, CAT6 esetén AWG sodrathoz és AWG 24 tömör érhez, húzó tehermentesítéssel CAT5e VS-08-ST-H11-RJ CAT6 VS-08-ST-H21-RJ RJ45 dugaszbetét, 8 pólusú, árnyékolt, IDC pierce-csatlakozás, AWG sodrathoz, húzó tehermentesítéssel CAT6 VS-08-ST-H21P-RJ RJ45 törésgátló könyökk VS-08-ST-H11-RJ45 és VS-08-ST-H21-RJ45 tollbetéthez, legfeljebb 7 mm-es átmér j vezetékekhez szürke VS-08-KS-H/GY zöld VS-08-KS-H/GN Crimptool, süllyesztékes fogó, VS-08-ST-H -RJ45-höz VS-CT-RJ45-H Csupaszoló szerszám, árnyékolt vezetékek többfokozatú csupaszolásához VS-CABLE-STRIP-VARIO VS-CABLE-STRIP-VARIO M szaki adatok VS-08-RJ45-5-Q/IP20... VS-08-ST-H...-RJ45 Villamos adatok Átviteli tulajdonságok (kategória) CAT5 (IEC 11801:2002), CAT5e (TIA 568B:2001) CAT5 (IEC 11801:2002), CAT5e (TIA 568B:2001) Túlfeszültség-kategória I - Anyag adatai Elektronikaház anyaga PA - Érintkez anyaga rézötvözet rézötvözet Éghet ségi osztály az UL 94 szerint V0 V2 Szennyez dési fok 1 2 Csatlakoztatási ciklus Hõmérsékleti adatok Környezeti hõmérséklet (üzemi) -20 C C -25 C C 192

8 IP20 védettségű RJ45 falra szerelhető keretek és aljzatbetétek Adatvonali csatlakozó - PLUSCON data Az RJ45 csatlakozóknak megfelelően IP20 védettséggel megfelelő falra szerelhető keretek és aljzatbetétek állnak rendelkezésre. VS RJ45... RJ45 aljzatbetétek és IP20 falra szerelhet keret, moduláris rendszer, Keystone Leírás RJ45 aljzatbetét, 8 pólusú, árnyékolt, aljzatról aljzatra CAT5e VS-08-BU-RJ45/BU RJ45 aljzatbetét, 8 pólusú, árnyékolt, kábelcsatlakozással CAT5e VS-08-BU-RJ45/KA/LSA CAT6 VS-08-BU-RJ45-6/KA/LSA RJ45 falra szerelhet keret, egyszeres, moduláris aljzatbetétekhez (Keystone), rögzít csavarok nélkül Rögzít szerszám, rézvezetékek LSA-Plus-sávokon történ csatlakoztatásához Csupaszoló szerszám, árnyékolt vezetékek többfokozatú csupaszolásához VS-08-A-RJ45/MOD-1-IP CT-WZ/A VS-CABLE-STRIP-VARIO M szaki adatok VS-08-BU-RJ45/KA/LSA VS-08-A-RJ45/MOD-1-IP20 Villamos adatok Méretezési áram 1,5 A - Átviteli tulajdonságok (kategória) CAT5 (IEC 11801:2002), - CAT5e (TIA 568B:2001) Anyag adatai Elektronikaház anyaga - PA Érintkez anyaga rézötvözet - Éghet ségi osztály az UL 94 szerint V0 V0 Mechanikai adatok Pólusszám 8 - Csatlakozási mód LSA - Csatlakozási keresztmetszet 0,13 mm²... 0,32 mm² (tömör) - AWG csatlakozási keresztmetszet (tömör) - Hõmérsékleti adatok Környezeti hõmérséklet (üzemi) -40 C C -40 C C 193

9 RJ45 csatlakozó IP67 Az IP67 védettségű RJ45 csatlakozó a durva ipari környezetben való használatra alkalmas. Az IEC szabványban leírt push-pull reteszelésű csatlakozó biztosítja a csatlakozást mechanikus igénybevétel ellen, és krimpdugaszként valamint szerszám nélkül konfekcionálható RJ45-QUICKON csatlakozóként áll rendelkezésre. VS RJ45... RJ45 csatlakozó IP67 gyorscsatlakozás-technikával VS-PPC-C1-RJ PG9-... Push-Pull RJ45 csatlakozó IP67 gyorscsatlakozás-technikával Leírás RJ45 csatlakozó, 8 pólusú, QUICKON gyorscsatlakozással, AWG szürke a RAL 7042 szerint VS-08-RJ45-5-Q/IP sötétfekete RAL 9005 VS-08-RJ45-5-Q/IP67-BK RJ45 csatlakozó, IP67, Push-Pull reteszeléssel, CAT5e, 8 pólusú, QUICKON gyorscsatlakozással Fém tokozat VS-PPC-C1-RJ45-MNNA-PG9-8Q M anyag tokozat VS-PPC-C1-RJ45-POBK-PG9-8Q RJ45 csatlakozó, IP67, Push-Pull reteszeléssel, CAT6, 8 pólusú, IDC csatlakozástechnikával Fém tokozat VS-PPC-C1-RJ45-MNNA-PG9-8I M anyag tokozat VS-PPC-C1-RJ45-POBK-PG9-8I RJ45 tollbetét, 8 pólusú, árnyékolt, IDC csatlakozástechnika, CAT5e esetén AWG sodrathoz, CAT6 esetén AWG sodrathoz és AWG 24 tömör érhez, húzó tehermentesítéssel CAT5e VS-08-ST-H11-RJ CAT6 VS-08-ST-H21-RJ RJ45 dugaszbetét, 8 pólusú, árnyékolt, IDC pierce-csatlakozás, AWG sodrathoz, húzó tehermentesítéssel CAT6 VS-08-ST-H21P-RJ RJ45 leng tokozat, VS-08-ST-H...-RJ45 tollbetéthez, Push-Pull reteszeléssel a falra szerelhet kerethez, 5,0 mm... 8,5 mm vezetékátmér höz szürke a RAL 7042 szerint VS-08-T-H-RJ45/IP sötétfekete RAL 9005 VS-08-T-H-RJ45/IP67-BK Crimptool, süllyesztékes fogó, VS-08-ST-H -RJ45-höz VS-CT-RJ45-H Jelöl lapka készlet, amely 4 db, egyenként 50 jelöl lapkát tartalmazó (fehér, kék, sárga, narancssárga) lapot tartalmaz, IP67 leng tokozatok és falra szerel keretek színkódolására VS-ZBFM-8-SET Csupaszoló szerszám, árnyékolt vezetékek többfokozatú csupaszolásához VS-CABLE-STRIP-VARIO M szaki adatok VS-08-RJ45-5-Q/IP67... VS-PPC-C1-RJ PG9-8Q5 Villamos adatok Méretezési feszültség 50 V 50 V Méretezési áram 1,75 A 1,75 A Átviteli tulajdonságok (kategória) CAT5 (IEC 11801:2002), CAT5e (TIA 568B:2001) CAT5 (IEC 11801:2002), CAT5e (TIA 568B:2001) Túlfeszültség-kategória I I Anyag adatai Elektronikaház anyaga PA Cink-présöntvény Érintkez anyaga rézötvözet rézötvözet Éghet ségi osztály az UL 94 szerint V0 V0 Szennyez dési fok 2 2 Csatlakozási adatok Csatlakozási mód IDC gyorscsatlakozás IDC gyorscsatlakozás AWG csatlakozási keresztmetszet (tömör) (tömör) AWG csatlakozási keresztmetszet (rugalmas) (rugalmas) Vezeték küls átmér je 5 mm... 8 mm 5 mm... 8 mm Csatlakoztatási ciklus Hõmérsékleti adatok Környezeti hõmérséklet (üzemi) -20 C C -40 C C 194

10 RJ45 falra szerelhető keret IP67 és aljzatbetétek Adatvonali csatlakozó - PLUSCON data A készülékekbe és kapcsolószekrényekbe való integráláshoz különböző falra szerelhető keretek és aljzatbetétek állnak rendelkezésre. VS-...-F... RJ45 aljzatbetétek és falra szerelhet keret IP67, Freenet rendszer VS RJ45... RJ45 aljzatbetétek és IP67 falra szerelhet keret NYÁK csatlakozással Leírás RJ45 aljzatbetét, 8 pólusú, árnyékolt, kábelcsatlakozással CAT5e VS-08-BU-RJ45-5-F/PK CAT6 VS-08-BU-RJ45-6-F/PK RJ45 aljzatbetét, CAT5e, 8 pólusú, árnyékolt, aljzat az aljzatra fém falra szerelhet kerethez VS-08-BU/BU-RJ45-F RJ45 aljzatbetét, NYÁK-lapra szereléshez, CAT5e, 8 pólusú, árnyékolt, döntött forrasztópecekkel VS-08-BU-RJ45/LP RJ45 aljzatbetét, 1szeres, NYÁK lapra szereléshez, CAT6, 8 pólusú, árnyékolt egyenes forrasztópeckek VS-08-BU-RJ45-6/LV döntött forrasztópeckek VS-08-BU-RJ45-6/LH Falra szerelhet keret, kerek szerel kivágáshoz, tömítéssel, rögzít csavar nélkül szürke a RAL 7042 szerint VS-A-F-IP sötétfekete RAL 9005 VS-A-F-IP67-BK RJ45 falra szerelhet keret, négyszögletes szerel kivágáshoz, tömítéssel, rögzít csavarok nélkül, fekete szín változat kültéri alkalmazásokhoz szürke a RAL 7042 szerint VS-08-A-RJ45/LP-1-IP sötétfekete RAL 9005 VS-08-A-RJ45/LP-1-IP67-BK RJ45 falra szerelhet keret, IP67, push-pull reteszeléshez, fém, Freenet rendszerrel, kerek szerel kivágáshoz, tömítéssel RJ45 falra szerelhet keret, IP67, Push-Pull reteszeléshez, négyszögletes szerel kivágáshoz, tömítéssel, rögzít csavarok nélkül, Freenet rendszerhez VS-PPC-F1-RJ45-MNNA-1C-F Fém tokozat VS-PPC-F1-RJ45-MNNA-1R-F VS-PPC-F1-RJ45-MNNA-1R-PHA M anyag tokozat VS-PPC-F1-RJ45-POBK-1R-F VS-PPC-F1-RJ45-P0BK-1R-PHA Véd fedél, lapos, az érintkez betét lefedéséhez a falra szerelhet keretben szürke a RAL 7042 szerint VS-08-SD-F VS-08-SD-F sötétfekete RAL 9005 VS-08-SD-F-BK VS-08-SD-F-BK Véd fedél, IP67, Push-Pull reteszeléssel az érintkez betét takarásához az RJ45 és az SCRJ Push-Pull falra szerelhet keretben Fém tokozat VS-PPC-C1-PC67-MNNA VS-PPC-C1-PC67-MNNA M anyag tokozat VS-PPC-C1-PC67-POBK VS-PPC-C1-PC67-POBK Vakdugó, az érintkez betét letakarásához az RJ45 és SCRJ VS-PPC-C1-PC-ROBK VS-PPC-C1-PC-ROBK Push-Pull falra szerelhet keretben Rögzít sapka, kiegészít rögzítéssel, IP65/IP67, a falra VS-PPC-C1-PC-ROBK-L VS-PPC-C1-PC-ROBK-L szerelhet kerethez, Push-Pull reteszelés Csupaszoló szerszám, árnyékolt vezetékek többfokozatú csupaszolásához VS-CABLE-STRIP-VARIO VS-CABLE-STRIP-VARIO M szaki adatok VS-08-BU-RJ45-6-F/PK VS-A-F-IP67... VS-08-BU-RJ45/LP-... VS-08-A-RJ45/LP-1-IP67... Villamos adatok Méretezési feszültség 50 V V - Méretezési áram 1 A - 1,5 A - Átviteli tulajdonságok (kategória) CAT5 (IEC 11801:2002), - CAT5 (IEC 11801:2002), - CAT5e (TIA 568B:2001) CAT5e (TIA 568B:2001) Elektronikaház anyaga - PA - PA Érintkez anyaga rézötvözet - rézötvözet - Éghet ségi osztály az UL 94 szerint V0 V0 V0 V0 Pólusszám Csatlakozási mód IDC - forrasztható csatlakozás - AWG csatlakozási keresztmetszet (tömör) Csatlakoztatási ciklus Hõmérsékleti adatok Környezeti hõmérséklet (üzemi) -20 C C -40 C C -40 C C -40 C C 195

11 RJ45 falra szerelhető keret IP67 és aljzatbetétek A standard Keystone-hoz való falra szerelhető keretek egyszerű rendszerintegrációt biztosítanak ipari környezetben. VS RJ45/... RJ45 aljzatbetétek és falra szerelhet keret IP67, moduláris rendszer, Keystone Leírás RJ45 aljzatbetét, 8 pólusú, árnyékolt, kábelcsatlakozással CAT5e VS-08-BU-RJ45/KA/LSA CAT6 VS-08-BU-RJ45-6/KA/LSA RJ45 aljzatbetét, 8 pólusú, árnyékolt, aljzatról aljzatra CAT5e VS-08-BU-RJ45/BU CAT6 VS-08-BU-RJ45-6-MOD/BU RJ11 aljzatbetét, moduláris (Keystone), 6 pólusú, árnyékolatlan RJ11, CAT3 VS-RJ11-BU-MOD/BU RJ45 falra szerel keret, kerek szerel kivágáshoz, tömítéssel, menettel és hollandianyával szürke a RAL 7042 szerint VS-08-A-RJ45/MOD-1-R-IP sötétfekete RAL 9005 VS-08-A-RJ45/MOD-1-R-IP67 BK RJ45 falra szerelhet keret, négyszögletes szerel kivágáshoz, tömítéssel, rögzít csavar nélkül szürke a RAL 7042 szerint VS-08-A-RJ45/MOD-1-IP sötétfekete RAL 9005 VS-08-A-RJ45/MOD-1-IP67-BK Véd fedél, lapos, az érintkez betét lefedéséhez a falra szerelhet keretben szürke a RAL 7042 szerint VS-08-SD-F sötétfekete RAL 9005 VS-08-SD-F-BK Rögzít szerszám, rézvezetékek LSA-Plus-sávokon történ CT-WZ/A csatlakoztatásához Punch-Out-Tool, fogó, univerzális VS-LWZH Punch-Out-Tool, süllyeszték, a VS-08-A-...RJ45/MOD-1-IP VS-LWZH/24,6/20, hez, a VS-LWZH-val történ alkalmazáshoz Csupaszoló szerszám, árnyékolt vezetékek többfokozatú csupaszolásához VS-CABLE-STRIP-VARIO M szaki adatok VS-08-RJ5... VS-08-A-RJ45/MOD-1-...IP67... Villamos adatok Átviteli tulajdonságok (kategória) CAT5 (IEC 11801:2002), - CAT5e (TIA 568B:2001) Túlfeszültség-kategória I - Anyag adatai Elektronikaház anyaga PA PA Érintkez anyaga rézötvözet - Éghet ségi osztály az UL 94 szerint V0 V0 Szennyez dési fok 2 2 Csatlakoztatási ciklus Hõmérsékleti adatok Környezeti hõmérséklet (üzemi) -20 C C -40 C C 196

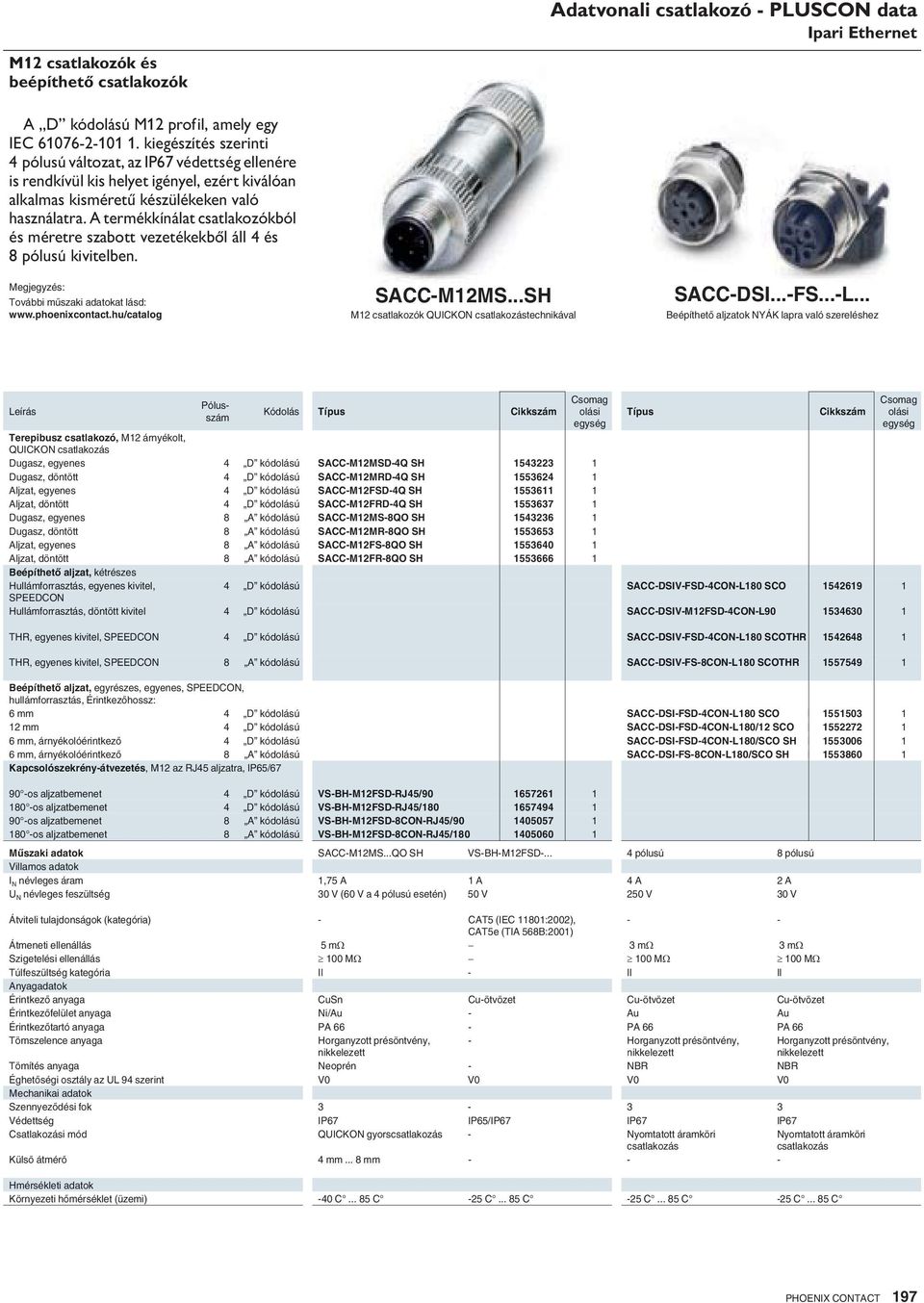

12 M12 csatlakozók és beépíthető csatlakozók Adatvonali csatlakozó - PLUSCON data A D kódolású M12 profil, amely egy IEC kiegészítés szerinti 4pólusú változat, az IP67 védettség ellenére is rendkívül kis helyet igényel, ezért kiválóan alkalmas kisméretű készülékeken való használatra. A termékkínálat csatlakozókból és méretre szabott vezetékekből áll 4 és 8pólusú kivitelben. További m szaki adatokat lásd: SACC-M12MS...SH M12 csatlakozók QUICKON csatlakozástechnikával SACC-DSI...-FS...-L... Beépíthet aljzatok NYÁK lapra való szereléshez Leírás Pólusszám Kódolás Terepibusz csatlakozó, M12 árnyékolt, QUICKON csatlakozás Dugasz, egyenes 4 D kódolású SACC-M12MSD-4Q SH Dugasz, döntött 4 D kódolású SACC-M12MRD-4Q SH Aljzat, egyenes 4 D kódolású SACC-M12FSD-4Q SH Aljzat, döntött 4 D kódolású SACC-M12FRD-4Q SH Dugasz, egyenes 8 A kódolású SACC-M12MS-8QO SH Dugasz, döntött 8 A kódolású SACC-M12MR-8QO SH Aljzat, egyenes 8 A kódolású SACC-M12FS-8QO SH Aljzat, döntött 8 A kódolású SACC-M12FR-8QO SH Beépíthet aljzat, kétrészes Hullámforrasztás, egyenes kivitel, 4 D kódolású SACC-DSIV-FSD-4CON-L180 SCO SPEEDCON Hullámforrasztás, döntött kivitel 4 D kódolású SACC-DSIV-M12FSD-4CON-L THR, egyenes kivitel, SPEEDCON 4 D kódolású SACC-DSIV-FSD-4CON-L180 SCOTHR THR, egyenes kivitel, SPEEDCON 8 A kódolású SACC-DSIV-FS-8CON-L180 SCOTHR Beépíthet aljzat, egyrészes, egyenes, SPEEDCON, hullámforrasztás, Érintkez hossz: 6 mm 4 D kódolású SACC-DSI-FSD-4CON-L180 SCO mm 4 D kódolású SACC-DSI-FSD-4CON-L180/12 SCO mm, árnyékolóérintkez 4 D kódolású SACC-DSI-FSD-4CON-L180/SCO SH mm, árnyékolóérintkez 8 A kódolású SACC-DSI-FS-8CON-L180/SCO SH Kapcsolószekrény-átvezetés, M12 az RJ45 aljzatra, IP65/ os aljzatbemenet 4 D kódolású VS-BH-M12FSD-RJ45/ os aljzatbemenet 4 D kódolású VS-BH-M12FSD-RJ45/ os aljzatbemenet 8 A kódolású VS-BH-M12FSD-8CON-RJ45/ os aljzatbemenet 8 A kódolású VS-BH-M12FSD-8CON-RJ45/ M szaki adatok SACC-M12MS...QO SH VS-BH-M12FSD pólusú 8 pólusú Villamos adatok I N névleges áram 1,75 A 1 A 4 A 2 A U N névleges feszültség 30 V (60 V a 4 pólusú esetén) 50 V 250 V 30 V Átviteli tulajdonságok (kategória) - CAT5 (IEC 11801:2002), - - CAT5e (TIA 568B:2001) Átmeneti ellenállás 5 m 3 m 3 m Szigetelési ellenállás 100 M 100 M 100 M Túlfeszültség kategória II - II II Anyagadatok Érintkez anyaga CuSn Cu-ötvözet Cu-ötvözet Cu-ötvözet Érintkez felület anyaga Ni/Au - Au Au Érintkez tartó anyaga PA 66 - PA 66 PA 66 Tömszelence anyaga Horganyzott présöntvény, nikkelezett - Horganyzott présöntvény, nikkelezett Horganyzott présöntvény, nikkelezett Tömítés anyaga Neoprén - NBR NBR Éghet ségi osztály az UL 94 szerint V0 V0 V0 V0 Mechanikai adatok Szennyez dési fok Védettség IP67 IP65/IP67 IP67 IP67 Csatlakozási mód QUICKON gyorscsatlakozás - Nyomtatott áramköri csatlakozás Nyomtatott áramköri csatlakozás Küls átmér 4 mm... 8 mm Hmérsékleti adatok Környezeti h mérséklet (üzemi) -40 C C -25 C C -25 C C -25 C C 197

13 RJ45 patchpanel, IP 20 Az RJ45 patchpanelekkel lehetséges a fix kábelezésről (horizontális kábelezés) a kapcsolószekrényen belüli patchkábellel történő kábelezésre való átmenet. Egyszerűen kalapsínekre szerelhetők. VS-PP-R-...XRJ45/5-LSA Patchpanel LSA-, csavaros- és aljzat-aljzat csatlakozással VS-PP-F-RJ45-CAT6 Patch panel IDC gyorscsatlakozással Leírás Patchpanel, RJ45, kalapsínre szerelhet, IP20, CAT5e, árnyékolás a jumperen keresztül választható 1 csatornához VS-PP-R-1XRJ45/5-LSA csatornához VS-PP-R-3XRJ45/5-LSA csatornához VS-PP-R-8XRJ45/5-LSA Patchpanel, RJ45, kalapsínre szerelhet, IP20, CAT5e, árnyékolás a jumperen keresztül választható 1 csatornához VS-PP-R-1XRJ45/5-SC csatornához VS-PP-R-3XRJ45/5-SC csatornához VS-PP-R-8XRJ45/5-SC Patch panel, RJ45 RJ45-ön, kalapsínre szerelés, IP20 1 csatornához VS-PP-R-1XRJ45/RJ RJ45 patchpanel, kalapsínre szerelhet, IP20, CAT6 1 csatornához VS-PP-F-RJ45-CAT M szaki adatok VS-PP-R-...LSA VS-PP-R-...SC Villamos adatok Méretezési feszültség 60 V 60 V 50 V Méretezési áram 1 A 1 A 1 A Átviteli tulajdonságok (kategória) CAT5 (IEC 11801:2002), CAT5 (IEC 11801:2002), CAT6 CAT5e (TIA 568B:2001) CAT5e (TIA 568B:2001) Anyag adatai Elektronikaház anyaga PC PC PC-GF Érintkez anyaga rézötvözet rézötvözet rézötvözet Éghet ségi osztály az UL 94 szerint V0 V0 V0 Mechanikai adatok Pólusszám Szín zöld zöld szürke Védettség IP20 IP20 IP20 Csatlakozási mód LSA-PLUS csavaros csatlakozás IDC gyorscsatlakozás Csatlakozási keresztmetszet 0,14 mm²... 0,34 mm² (tömör) 0,14 mm²... 0,5 mm² 0,2 mm²... 0,32 mm² AWG csatlakozási keresztmetszet (tömör) Hõmérsékleti adatok Környezeti hõmérséklet (üzemi) 0 C C 0 C C -10 C C 198

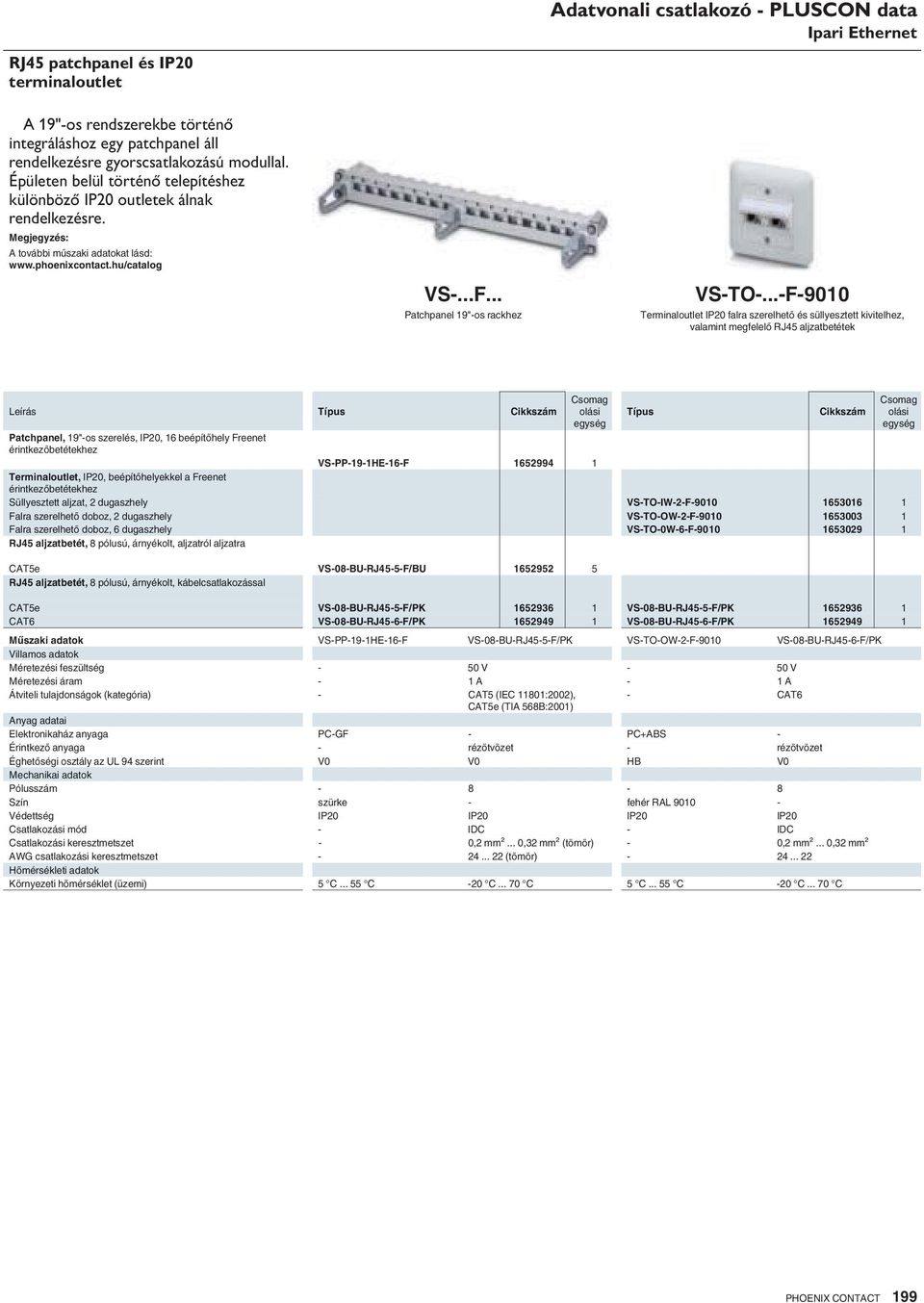

14 RJ45 patchpanel és IP20 terminaloutlet A 19"-os rendszerekbe történő integráláshoz egy patchpanel áll rendelkezésre gyorscsatlakozású modullal. Épületen belül történő telepítéshez különböző IP20 outletek álnak rendelkezésre. VS-...F... Patchpanel 19"-os rackhez Adatvonali csatlakozó - PLUSCON data VS-TO-...-F-9010 Terminaloutlet IP20 falra szerelhet és süllyesztett kivitelhez, valamint megfelel RJ45 aljzatbetétek Leírás Patchpanel, 19"-os szerelés, IP20, 16 beépít hely Freenet érintkez betétekhez VS-PP-19-1HE-16-F Terminaloutlet, IP20, beépít helyekkel a Freenet érintkez betétekhez Süllyesztett aljzat, 2 dugaszhely VS-TO-IW-2-F Falra szerelhet doboz, 2 dugaszhely VS-TO-OW-2-F Falra szerelhet doboz, 6 dugaszhely VS-TO-0W-6-F RJ45 aljzatbetét, 8 pólusú, árnyékolt, aljzatról aljzatra CAT5e VS-08-BU-RJ45-5-F/BU RJ45 aljzatbetét, 8 pólusú, árnyékolt, kábelcsatlakozással CAT5e VS-08-BU-RJ45-5-F/PK VS-08-BU-RJ45-5-F/PK CAT6 VS-08-BU-RJ45-6-F/PK VS-08-BU-RJ45-6-F/PK M szaki adatok VS-PP-19-1HE-16-F VS-08-BU-RJ45-5-F/PK VS-TO-OW-2-F-9010 VS-08-BU-RJ45-6-F/PK Villamos adatok Méretezési feszültség - 50 V - 50 V Méretezési áram - 1 A - 1 A Átviteli tulajdonságok (kategória) - CAT5 (IEC 11801:2002), - CAT6 CAT5e (TIA 568B:2001) Anyag adatai Elektronikaház anyaga PC-GF - PC+ABS - Érintkez anyaga - rézötvözet - rézötvözet Éghet ségi osztály az UL 94 szerint V0 V0 HB V0 Mechanikai adatok Pólusszám Szín szürke - fehér RAL Védettség IP20 IP20 IP20 IP20 Csatlakozási mód - IDC - IDC Csatlakozási keresztmetszet - 0,2 mm²... 0,32 mm² (tömör) - 0,2 mm²... 0,32 mm² AWG csatlakozási keresztmetszet (tömör) Hõmérsékleti adatok Környezeti hõmérséklet (üzemi) 5 C C -20 C C 5 C C -20 C C 199

15 RJ45 terminaloutletek, IP67 A terepen a fixről a rugalmas kábelezésre való átmenet a az IEC vagy az IEC szerint ipari kivitelű terminaloutletekkel valósítható meg. VS-TO-RO-MCBK-F14... IP67 Termialoutlet RJ45 dugaszhellyel VS-TO-RO-MONA-F1422/1422 IP67 Termialoutlet M12 dugaszhellyel Terminaloutlet IP65/67, 2 dugaszhely véd sapkával, 2 kábelbementettel Push-Pull 2xRJ45-tel VS-TO-RO-MCBK-F1411/ Terminaloutlet RJ45 IP65/67, 2 dugaszhely, 6-os változat, véd sapkával, 2 kábelbementettel VS-TO-RO-MCBK-F1418/ Terminaloutlet IP65/67, 2 dugaszhely véd sapkával, 2 kábelbementettel Push-Pull 1x Power-rel és 1 x RJ45-tel VS-TO-RO-MCBK-F1411/ Terminaloutlet M12 IP65/67, 2 dugaszhely, 8 pólusú A kódolású, véd sapkával, 2 kábelbementettel VS-TO-RO-MCBK-F1422/ M szaki adatok Villamos adatok Átviteli tulajdonságok (kategória) CAT6 CAT5 (IEC 11801:2002), CAT5e (TIA 568B:2001) Anyag adatai Elektronikaház anyaga Présöntött alumíniumötvözet, porral bevont Mechanikai adatok Szín fekete fekete Védettség IP65/IP67 IP65/IP67 Présöntött alumíniumötvözet, porral bevont 200

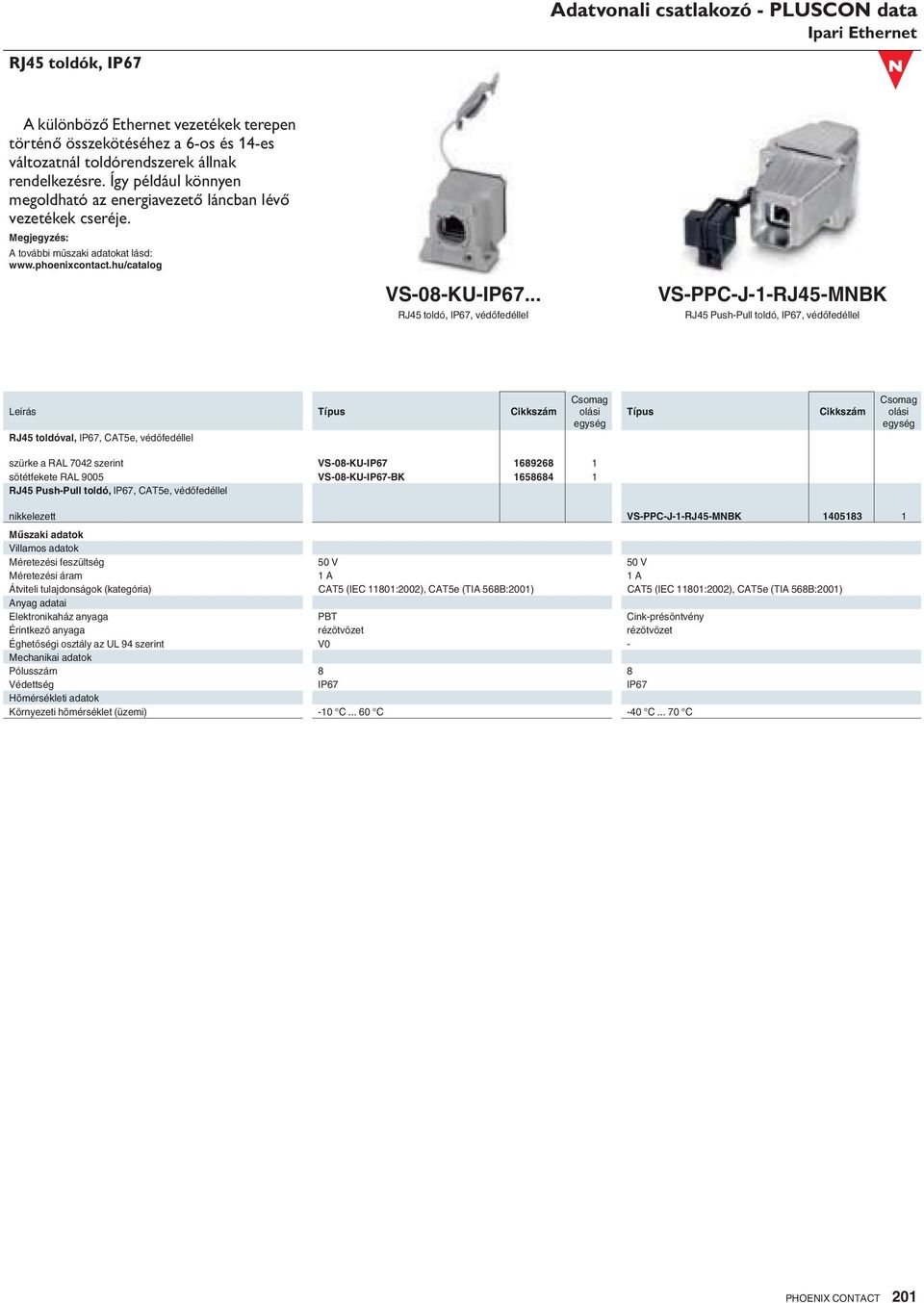

16 RJ45 toldók, IP67 A különböző Ethernet vezetékek terepen történő összekötéséhez a 6-os és 14-es változatnál toldórendszerek állnak rendelkezésre. Így például könnyen megoldható az energiavezető láncban lévő vezetékek cseréje. VS-08-KU-IP67... RJ45 toldó, IP67, véd fedéllel VS-PPC-J-1-RJ45-MNBK RJ45 Push-Pull toldó, IP67, véd fedéllel Leírás RJ45 toldóval, IP67, CAT5e, véd fedéllel szürke a RAL 7042 szerint VS-08-KU-IP sötétfekete RAL 9005 VS-08-KU-IP67-BK RJ45 Push-Pull toldó, IP67, CAT5e, véd fedéllel nikkelezett VS-PPC-J-1-RJ45-MNBK M szaki adatok Villamos adatok Méretezési feszültség 50 V 50 V Méretezési áram 1A 1A Átviteli tulajdonságok (kategória) CAT5 (IEC 11801:2002), CAT5e (TIA 568B:2001) CAT5 (IEC 11801:2002), CAT5e (TIA 568B:2001) Anyag adatai Elektronikaház anyaga PBT Cink-présöntvény Érintkez anyaga rézötvözet rézötvözet Éghet ségi osztály az UL 94 szerint V0 - Mechanikai adatok Pólusszám 8 8 Védettség IP67 IP67 Hõmérsékleti adatok Környezeti hõmérséklet (üzemi) -10 C C -40 C C 201

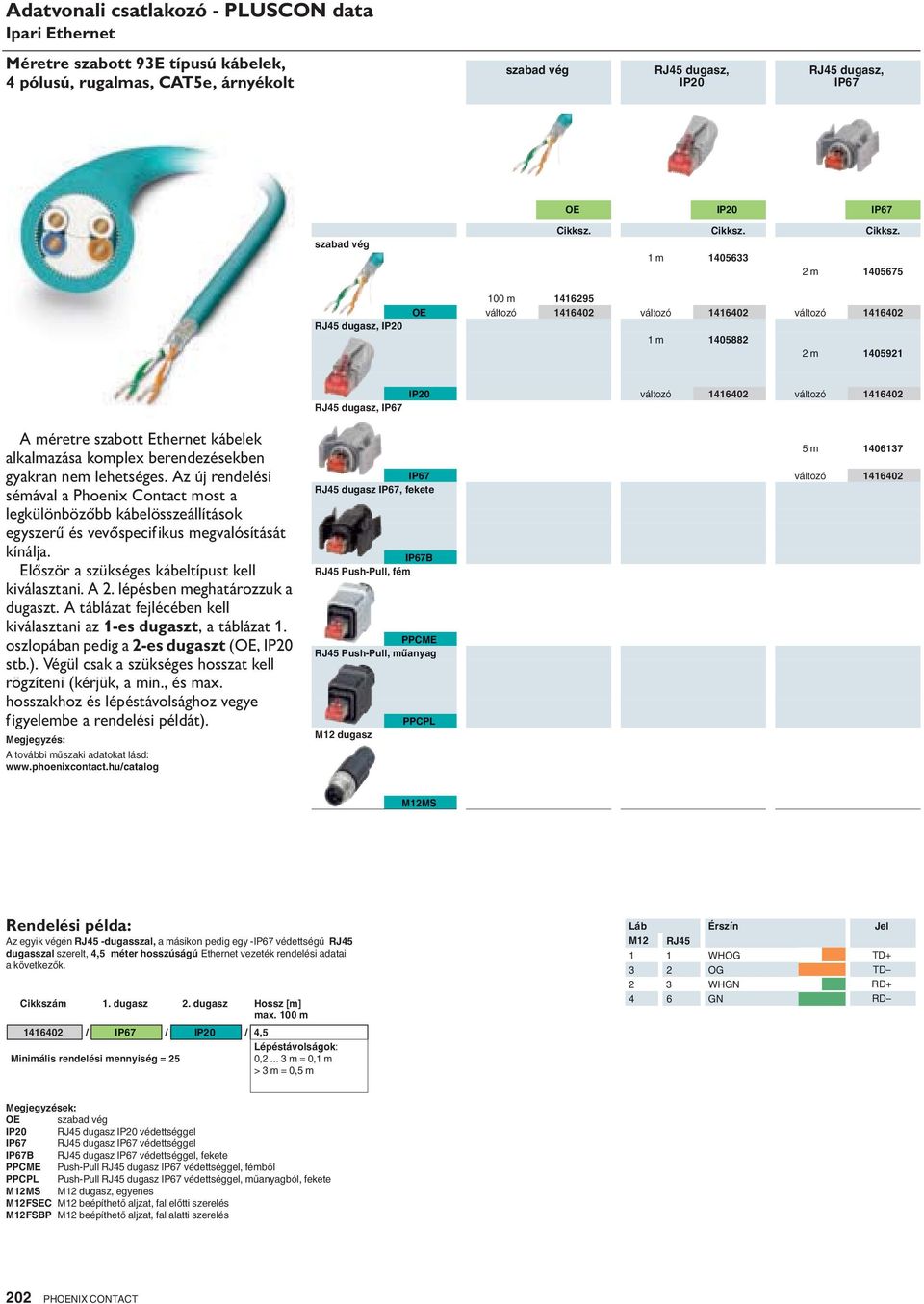

17 Méretre szabott 93E típusú kábelek, 4 pólusú, rugalmas, CAT5e, árnyékolt szabad vég RJ45 dugasz, IP20 RJ45 dugasz, IP67 szabad vég OE IP20 IP67 Cikksz. Cikksz. Cikksz. 1m m RJ45 dugasz, IP m OE változó változó változó m m IP20 változó változó RJ45 dugasz, IP67 A méretre szabott Ethernet kábelek alkalmazása komplex berendezésekben gyakran nem lehetséges. Az új rendelési sémával a Phoenix Contact most a legkülönbözőbb kábelösszeállítások egyszerű és vevőspecifikus megvalósítását kínálja. Először a szükséges kábeltípust kell kiválasztani. A 2. lépésben meghatározzuk a dugaszt. A táblázat fejlécében kell kiválasztani az 1-es dugaszt, a táblázat 1. oszlopában pedig a 2-es dugaszt (OE, IP20 stb.). Végül csak a szükséges hosszat kell rögzíteni (kérjük, a min., és max. hosszakhoz és lépéstávolsághoz vegye figyelembe a rendelési példát). 5 m IP67 változó RJ45 dugasz IP67, fekete IP67B RJ45 Push-Pull, fém PPCME RJ45 Push-Pull, m anyag M12 dugasz PPCPL M12MS Rendelési példa: Az egyik végén RJ45 -dugasszal, a másikon pedig egy -IP67 védettség RJ45 dugasszal szerelt, 4,5 méter hosszúságú Ethernet vezeték rendelési adatai a következ k. 1. dugasz 2. dugasz Hossz [m] max. 100 m / IP67 / IP20 / 4,5 Lépéstávolságok: Minimális rendelési mennyiség = 25 0, m = 0,1 m > 3 m = 0,5 m Láb Érszín Jel M12 RJ WHOG TD+ 3 2 OG TD 2 3 WHGN RD+ 4 6 GN RD Megjegyzések: OE szabad vég IP20 RJ45 dugasz IP20 védettséggel IP67 RJ45 dugasz IP67 védettséggel IP67B RJ45 dugasz IP67 védettséggel, fekete PPCME Push-Pull RJ45 dugasz IP67 védettséggel, fémb l PPCPL Push-Pull RJ45 dugasz IP67 védettséggel, m anyagból, fekete M12MS M12 dugasz, egyenes M12FSEC M12 beépíthet aljzat, fal el tti szerelés M12FSBP M12 beépíthet aljzat, fal alatti szerelés 202

18 RJ45 dugasz IP67, fekete RJ45 Push-Pull, fém RJ45 Push-Pull, m anyag M12 dugasz M12 beépíthet aljzat, fal el tti szerelés M12 beépíthet aljzat, fal alatti szerelés IP67B PPCME PPCPL M12MS M12FSEC M12FSBP Cikksz. Cikksz. Cikksz. Cikksz. Cikksz. Cikksz. 5 m m m m m m változó változó változó változó m m m m m változó változó változó változó m m változó m m m változó változó m m m változó változó m m m változó változó m változó M szaki adatok Ethernet kábel Átviteli tulajdonságok (kategória) CAT5 (IEC 11801:2002), CAT5e (TIA 568B:2001) Kábelkialakítás 2x2xAWG26/7; SF/UTP Vezeték-keresztmetszet 0,14 mm² A jel vezetékkialakítása 7x 0,16 mm AWG jelvezeték 26 Vezetékátmér 5,90 mm Vezetékellenállás 284 /km Az árnyékoló típusa M anyaggal kasírozott alufólia, fonat ónozott rézvezetékekb l Vezet anyaga csupasz Cu érvezeték Küls köpeny anyaga PUR Küls köpeny színe vízkék RAL 5021 Egyes ér színe fehér/narancssárganarancssárga, fehér/zöld-zöld Környezeti h mérséklet fix elhelyezés [ C] mobil elhelyezés [ C]

19 Méretre szabott 94B típusú kábelek, 8 pólusú, rugalmas, CAT5e, árnyékolt RJ45 dugasz, IP20 RJ45 dugasz, IP67 szabad vég OE IP20 IP67 Cikksz. Cikksz. Cikksz. 5 m m m OE változó változó változó RJ45 dugasz, IP20 5 m m IP20 változó változó RJ45 dugasz, IP67 A méretre szabott Ethernet kábelek alkalmazása komplex berendezésekben gyakran nem lehetséges. Az új rendelési sémával a Phoenix Contact most a legkülönbözőbb kábelösszeállítások egyszerű és vevőspecifikus megvalósítását kínálja. Először a szükséges kábeltípust kell kiválasztani. A 2. lépésben meghatározzuk a dugaszt. A táblázat fejlécében kell kiválasztani az 1-es dugaszt, a táblázat 1. oszlopában pedig a 2-es dugaszt (OE, IP20 stb.). Végül csak a szükséges hosszat kell rögzíteni (kérjük, a min., és max. hosszakhoz és lépéstávolsághoz vegye figyelembe a rendelési példát). 5 m IP67 változó RJ45 dugasz IP67, fekete IP67B RJ45 Push-Pull, fém PPCME RJ45 Push-Pull, m anyag M12 dugasz PPCPL M12MS Rendelési példa: Az egyik végén RJ45 dugasszal a másik végén pedig egy IP67 védettség RJ45 dugasszal szerelt, CrossOver kapcsolású és 4,5 méter hosszúságú Ethernet vezeték rendelési adatai a következ k: 1. dugasz 2. dugasz Kapcsolás Hossz [m] max. 100 m / IP67 / IP20 / CO / 4,5 Minimális rendelési mennyiség = 25 CO = CrossOver LI = Line Megjegyzések: OE szabad vég IP20 RJ45 dugasz IP20 védettséggel IP67 RJ45 dugasz IP67 védettséggel IP67B RJ45 dugasz IP67 védettséggel, fekete PPCME Push-Pull RJ45 dugasz IP67 védettséggel, fémb l PPCPL Push-Pull RJ45 dugasz IP67 védettséggel, m anyagból, fekete M12MS M12 dugasz, egyenes M12FSBP M12 beépíthet aljzat, fal alatti szerelés Lépéstávolságok: 0, m = 0,1 m > 3 m = 0,5 m Láb Érszín M12 RJ45 *) 6 1 WHOG 4 2 OG 1 5 WHBU 7 4 BU 5 3 WHGN 8 6 GN 2 7 WHBN 3 8 BN *) RJ45 kiosztás a TIA574B szerint 204

20 RJ45 dugasz IP67, fekete RJ45 Push-Pull, fém RJ45 Push-Pull, m anyag M12 dugasz M12 beépíthet aljzat, fal alatti szerelés IP67B PPCME PPCPL M12MS M12FSBP Cikksz. Cikksz. Cikksz. Cikksz. Cikksz. 5 m m m m m változó változó változó változó m m m m m változó változó változó változó m m változó m m m változó változó m m m változó változó m m m változó változó m változó M szaki adatok Ethernet kábel Átviteli tulajdonságok (kategória) CAT5 (IEC 11801:2002), CAT5e (TIA 568B:2001) Kábelkialakítás 4x2xAWG26/7; S-UTP Vezeték-keresztmetszet 0,14 mm² A jel vezetékkialakítása 7x 0,16 mm AWG jelvezeték 26 Vezetékátmér 6,10 mm Vezetékellenállás 284 /km Az árnyékoló típusa M anyaggal kasírozott alufólia, fonat ónozott rézvezetékekb l Vezet anyaga csupasz Cu érvezeték Küls köpeny anyaga PUR Küls köpeny színe vízkék RAL 5021 Egyes ér színe fehér/kék-kék, fehér/narancssárganarancssárga, fehér/zöld-zöld, fehér/barna-barna Környezeti h mérséklet fix elhelyezés [ C] mobil elhelyezés [ C]

21 Méretre szabott 94C típusú kábelek, 8 pólusú, energiavezető láncban alkalmazható, CAT5e, árnyékolt RJ45 dugasz, IP20 RJ45 dugasz, IP67 szabad vég OE IP20 IP67 Cikksz. Cikksz. Cikksz. 2 m m m OE változó változó változó RJ45 dugasz, IP20 2 m m IP20 változó változó RJ45 dugasz, IP67 A méretre szabott Ethernet kábelek alkalmazása komplex berendezésekben gyakran nem lehetséges. Az új rendelési sémával a Phoenix Contact most a legkülönbözőbb kábelösszeállítások egyszerű és vevőspecifikus megvalósítását kínálja. Először a szükséges kábeltípust kell kiválasztani. A 2. lépésben meghatározzuk a dugaszt. A táblázat fejlécében kell kiválasztani az 1-es dugaszt, a táblázat 1. oszlopában pedig a 2-es dugaszt (OE, IP20 stb.). Végül csak a szükséges hosszat kell rögzíteni (kérjük, a min., és max. hosszakhoz és lépéstávolsághoz vegye figyelembe a rendelési példát). 10 m IP67 változó RJ45 dugasz, IP67, fekete IP67B RJ45 Push-Pull, fém PPCME RJ45 Push-Pull, m anyag M12 dugasz PPCPL M12MS Rendelési példa: Az egyik végén RJ45 dugasszal a másik végén pedig egy IP67 védettség RJ45 dugasszal szerelt, CrossOver kapcsolású és 4,5 méter hosszúságú Ethernet vezeték rendelési adatai a következ k: 1. dugasz 2. dugasz Kapcsolás Hossz [m] max. 100 m / IP67 / IP20 / CO / 4,5 Minimális rendelési mennyiség = 25 CO = CrossOver LI = Line Lépéstávolságok: 0, m = 0,1 m > 3 m = 0,5 m Láb Érszín M12 RJ45 *) 6 1 WHOG 4 2 OG 1 5 WHBU 7 4 BU 5 3 WHGN 8 6 GN 2 7 WHBN 3 8 BN *) RJ45 kiosztás a TIA574B szerint Megjegyzések: OE szabad vég IP20 RJ45 dugasz IP20 védettséggel IP67 RJ45 dugasz IP67 védettséggel IP67B RJ45 dugasz IP67 védettséggel, fekete PPCME Push-Pull RJ45 dugasz IP67 védettséggel, fémb l PPCPL Push-Pull RJ45 dugasz IP67 védettséggel, m anyagból, fekete M12MS M12 dugasz, egyenes M12FSBP M12 beépíthet aljzat, fal alatti szerelés 206

22 RJ45 dugasz IP67, fekete RJ45 Push-Pull, fém RJ45 Push-Pull, m anyag M12 dugasz M12 beépíthet aljzat, fal alatti szerelés IP67B PPCME PPCPL M12MS M12FSBP Cikksz. Cikksz. Cikksz. Cikksz. Cikksz. 2 m m m m m változó változó változó változó m m m m m változó változó változó változó m m változó m változó változó m m m változó változó m m m változó változó m m m változó M szaki adatok Ethernet kábel Átviteli tulajdonságok (kategória) CAT5 (IEC 11801:2002), CAT5e (TIA 568B:2001) Kábelkialakítás 4x2xAWG26/19; S/FTP Vezeték-keresztmetszet 0,16 mm² A jel vezetékkialakítása 19X 0,10 mm AWG jelvezeték 26 Vezetékátmér 7,70 mm Vezetékellenállás max 125 /km Az árnyékoló típusa Fonat ónozott rézvezetékekb l Vezet anyaga csupasz Cu érvezeték Küls köpeny anyaga PUR Küls köpeny színe vízkék RAL 5021 Egyes ér színe fehér/kék-kék, fehér/narancssárganarancssárga, fehér/zöld-zöld, fehér/barna-barna Környezeti h mérséklet fix elhelyezés [ C] mobil elhelyezés [ C]

23 Konfekcionált kábelek 94F típusú, 8 pólusú, rugalmas, CAT6, árnyékolt szabad vég RJ45 dugasz, IP20 RJ45 dugasz, IP67 szabad vég OE IP20 IP67 Cikksz. Cikksz. Cikksz. 2 m m m OE változó változó változó RJ45 dugasz, IP20 2 m m IP20 változó változó RJ45 dugasz, IP67 A méretre szabott Ethernet kábelek alkalmazása komplex berendezésekben gyakran nem lehetséges. Az új rendelési sémával a Phoenix Contact most a legkülönbözőbb kábelösszeállítások egyszerű és vevőspecifikus megvalósítását kínálja. Először a szükséges kábeltípust kell kiválasztani. A 2. lépésben meghatározzuk a dugaszt. A táblázat fejlécében kell kiválasztani az 1-es dugaszt, a táblázat 1. oszlopában pedig a 2-es dugaszt (OE, IP20 stb.). Végül csak a szükséges hosszat kell rögzíteni (kérjük, a min., és max. hosszakhoz és lépéstávolsághoz vegye figyelembe a rendelési példát). 5 m IP67 változó RJ45 dugasz IP67, fekete IP67B RJ45 Push-Pull, fém PPCME RJ45 Push-Pull, m anyag PPCPL Rendelési példa: Az egyik végén RJ45 dugasszal a másik végén pedig egy IP67 védettség RJ45 dugasszal szerelt, CrossOver kapcsolású és 4,5 méter hosszúságú Ethernet vezeték rendelési adatai a következ k: 1. dugasz 2. dugasz Kapcsolás Hossz [m] max. 100 m / IP67 / IP20 / CO / 4,5 Minimális rendelési mennyiség = 25 CO = CrossOver LI = Line Lépéstávolságok: 0, m = 0,1 m > 3 m = 0,5 m Láb Érszín M12 RJ45 *) 6 1 WHOG 4 2 OG 1 5 WHBU 7 4 BU 5 3 WHGN 8 6 GN 2 7 WHBN 3 8 BN *) RJ45 kiosztás a TIA574B szerint Megjegyzések: OE szabad vég IP20 RJ45 dugasz IP20 védettséggel IP67 RJ45 dugasz IP67 védettséggel IP67B RJ45 dugasz IP67 védettséggel, fekete PPCME Push-Pull RJ45 dugasz IP67 védettséggel, fémb l PPCPL Push-Pull RJ45 dugasz IP67 védettséggel, m anyagból, fekete FS6 RJ45 aljzat 208

24 RJ45 dugasz IP67, fekete RJ45 Push-Pull, fém RJ45 Push-Pull, m anyag RJ45 aljzat IP67B PPCME PPCPL FC6 Cikksz. Cikksz. Cikksz. Cikksz. 5 m m m m változó változó változó változó m m m m változó változó változó változó m változó m m változó változó m m változó változó m m változó változó M szaki adatok Ethernet kábel Átviteli tulajdonságok (kategória) CAT6 Kábelkialakítás 4x2xAWG26/7; S-FTP Vezeték-keresztmetszet 14 mm² A jel vezetékkialakítása 7x 0,16 mm AWG jelvezeték 26 Vezetékátmér 6,70 mm Vezetékellenállás 150 m /m Az árnyékoló típusa Fonat ónozott rézvezetékekb l Vezet anyaga csupasz Cu érvezeték Küls köpeny anyaga PUR Küls köpeny színe vízkék RAL 5021 Egyes ér színe fehér-kék, fehér-narancs, fehér-zöld, fehér-barna Környezeti h mérséklet fix elhelyezés [ C] mobil elhelyezés [ C]

25 Ethernet kábelek, méteráru 4 érpáras vezetékek CAT5 és CAT6 kivitelben állnak rendelkezésre. A fix kábelezéshez különösen alkalmasak a nehéz installációs kábelek tömör vezetékekkel. Ezek a patchpaneleket csatlakoztatják a terepi terminaloutlethez. A rugalmas kábelezéshez a sodrott vezetékeket alkalmazzuk. VS-OE-OE Ethernet kábel, 4 érpáras, CAT5a VS-OE-OE-94E... ETHERNET kábel, 4 érpáras, CAT6a Leírás CAT5e-SF/UTP kábel, 4 x 2 x 24 AWG, tömör (egy eres), árnyékolt, küls köpenye: PUR halogénmenetes, küls átmér 6,8 mm 100 m kábeltekercs VS-OE-OE-94A-100, variálható vezetékhossz VS-94A/ CAT5e-SF/UTP kábel, 4 x 2 x 26 AWG, sodrott (7 eres), árnyékolt, küls köpeny: PVC, küls átmér 6,4 mm 100 m kábeltekercs VS-OE-OE-94D-100, variálható vezetékhossz VS-94D/ CAT6a-S/STP kábel, 4 x 2 x 23 AWG, tömör (egy eres), árnyékolt, küls köpenye: PUR halogénmentes, küls átmér 8,0mm 100 m kábeltekercs VS-OE-OE-94E-100, variálható vezetékhossz VS-94E/ M szaki adatok VS-...94A-... VS-...94D-... VS-...94E-... Villamos adatok Átviteli tulajdonságok (kategória) CAT5 (IEC 11801:2002), CAT5 (IEC 11801:2002), CAT6 CAT5e (TIA 568B:2001) CAT5e (TIA 568B:2001) Mechanikai adatok Küls köpeny anyaga PUR PVC (er sített), UV-álló PUR Küls köpeny, szín vízkék RAL 5021 mélyfekete RAL 9005 vízkék RAL 5021 Vezeték-keresztmetszet 0,2 mm² 0,14 mm² 0,32 mm² Hõmérsékleti adatok Kábel, fix kábelezés [ C] Kábel, mozgatható kábelezés [ C] Rendelési példa Ethernet vezetékekre változó vezetékhosszal: A 34,0 m hosszúságú Ethernet vezetékek rendelési adatai a következ k: Hossz [m] max. 100 m / 34, Lépéstávolság: 1,0 m m = 1,0 m 210

26 Szerszámok a rézalapú kábelezéshez A rézalapú Ethernet kábelezéshez különböző szerszámok és segédeszközök állnak rendelkezésre. A csupaszolószerszámmal terepi busz-, Ethernet-, Profinet- és koaxiális kábelek csupaszíthatók 3 fokozatban. Az LSA felhelyezőszerszám kiemelkedően gyors és egyszerű vezetékcsatlakozást tesz lehetővé a patchpaneleken, terminaloutleteken, valamint LSA csatlakozós aljzatbetéteken. VS-CABLE-STRIP-VARIO Csupaszoló szerszám VS-LWZH... Kézi lyukasztószerszám és megfelel süllyeszték Leírás Csupaszoló szerszám, árnyékolt vezetékek többfokozatú csupaszolásához Crimptool, süllyesztékes fogó, VS-08-ST-H -RJ45-höz VS-CABLE-STRIP-VARIO Rögzít szerszám, rézvezetékek LSA-Plus-sávokon történ csatlakoztatásához Punch-Out-Tool, fogó, univerzális Punch-Out-Tool, süllyeszték, a VS-08-A-...RJ45/MOD-1-IP hez, a VS-LWZH-val történ alkalmazáshoz VS-CT-RJ45-H CT-WZ/A VS-LWZH VS-LWZH/24,6/20,

27 Száloptikás csatlakozó - SCRJ, POF, HCS, GOF VS-SCRJ-POF-FA-IP... SCRJ csatlakozó 980/1000 μm-es polimerszálhoz Az SCRJ-vel az száloptikás technika alkalmazása durva ipari környezetben is lehetővé válik. Ily módon például az ipari, optikai szálon alapuló Ethernet alkalmazásnak semmi sem állja útját magas EMC terhelésnél és hosszú átviteli szakaszoknál. Az IEC és EN szerinti SCRJ Small Form Factor csatlakozó a 2,5 mm-es csapnál fogva HCSszáltípusokhoz, polimerszálakhoz és üvegszálakhoz egészen a Gigabites Ethernetes átvitelig alkalmazható. Az IEC szerinti SC-Simplex kompatibilis 2,5 mm-es csapnak köszönhetően az irodai világból ismert, kereskedelemben kapható vezetékek és tesztkészülékek továbbra is alkalmazhatók az adapterek körülményes használata nélkül. A szokásos száltípusokhoz terepen szerelhető csatlakozók állnak rendelkezésre IP20 és IP67 védettséggel, valamint megfelelő konfekcionáló szerszámok. Így POF-, HCS- és újabban üvegszálas csatlakozók is könnyen konfekcionálhatók terepen. A következő oldalakon található termékek kombinációjával egyszerűen valósíthatók meg készülékcsatlakozások és fali átvezetések. Jelölőanyagokat és megmunkáló szerszámokat tartalmazó széles választék egészíti ki a csatlakozókínálatot. Leírás SCRJ optikai kábel csatlakozó, duplex, gyorscsatlakozással IP20 VS-SCRJ-POF-FA-IP IP67 VS-SCRJ-POF-FA-IP Optikai kábel csatlakozó SC-duplex, IP20, gyorscsatlakozással SCRJ polírozószerszám készlet, polimerszálhoz, az SCRJ/IP20 és SCRJ/IP67 gyorscsatlakozós csatlakozók terepi konfekcionálásához SCRJ vágószerszám készlet, polimerszálhoz, a gyorscsatlakozós SCRJ/IP20 csatlakozók terepi konfekcionálásához HCS szerel készlet SCRJ gyorsszerel dugaszhoz, két SCRJ gyorsszerel dugasszal, csupaszolókéssel, csupaszolófogóval, Aramidgyapot késsel, szálblankolóval, szálhasító szerszámmal és mikroszkóppal Konfekcionálószerszám készlet üvegszálhoz, a gyorscsatlakzós SCRJ és SC Duplex csatlakozók terepi konfekcionálásához, EU változat US változat Jelöl lapka készlet, amely 4 db, egyenként 50 jelöl lapkát tartalmazó (fehér, kék, sárga, narancssárga) lapot tartalmaz, IP67 leng tokozatok és falra szerel keretek színkódolására VS-SCRJ-POF-KONFTOOL-POLISH VS-SCRJ-POF-KONFTOOL-CUT VS-ZBFM-8-SET SCRJ/IP67 véd fedél, az SCRJ tollbetét lefedéséhez az VS-SCRJ-PC SCRJ/IP67 leng tokozatban M szaki adatok IP20 IP67 Anyag adatai Elektronikaház anyaga PBT PA Csap anyaga Réz ötvözet Réz ötvözet Csaptartó színe kék kék Éghet ségi osztály az UL 94 szerint V0 V0 Mechanikai adatok Védettség IP20 IP67 Vezeték küls átmér je - 5 mm... 8,5 mm Szál 980/1000 μm 980/1000 μm Ér átmér je 2,2 mm 2,2 mm Csapok átmér je 2,50 mm 2,50 mm Optikai adatok Csillapítás 1,5 db (Illesztési csillapítás) 1,5 db (Illesztési csillapítás) Hõmérsékleti adatok Környezeti hõmérséklet (üzemi) -20 C C -20 C C 212
