1 A kapuk világa

2

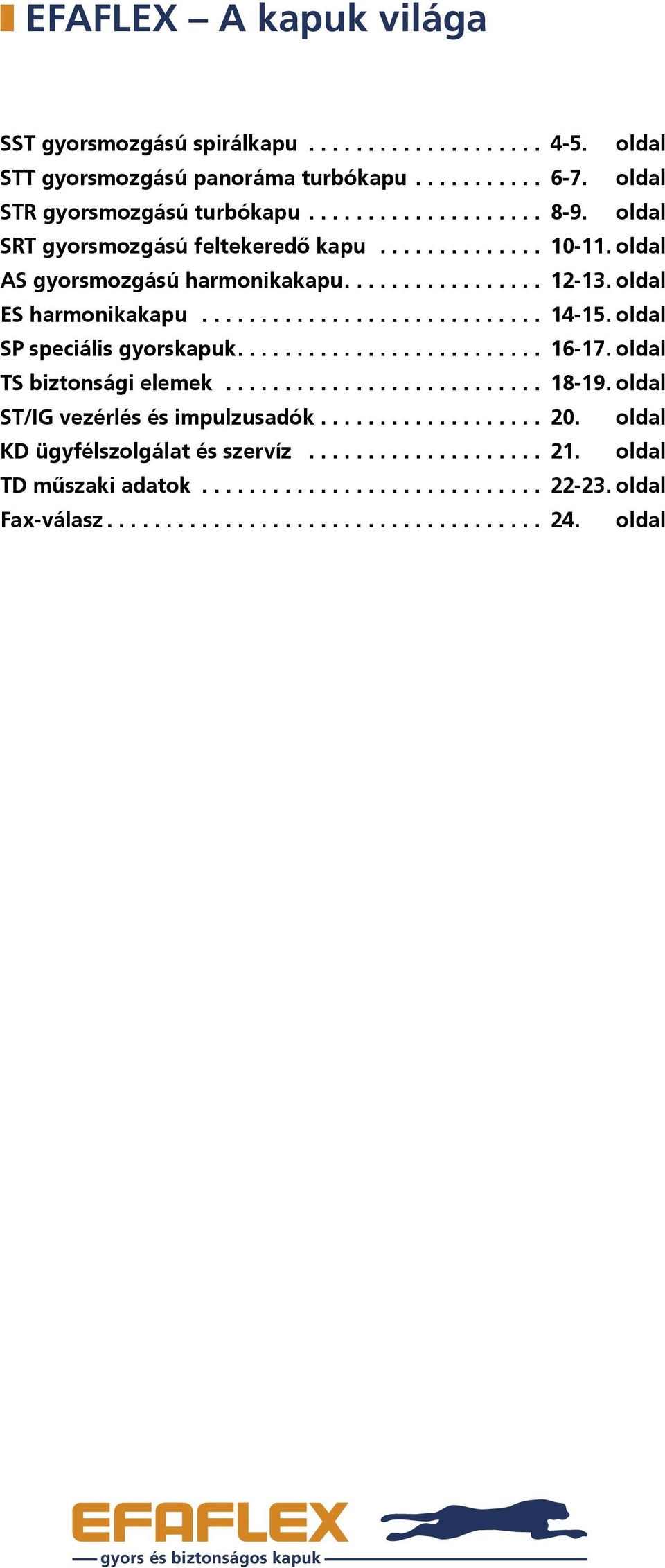

3 EFAFLEX A kapuk világa SST gyorsmozgású spirálkapu oldal STT gyorsmozgású panoráma turbókapu oldal STR gyorsmozgású turbókapu oldal SRT gyorsmozgású feltekeredő kapu oldal AS gyorsmozgású harmonikakapu oldal ES harmonikakapu oldal SP speciális gyorskapuk oldal TS biztonsági elemek oldal ST/IG vezérlés és impulzusadók oldal KD ügyfélszolgálat és szervíz oldal TD műszaki adatok oldal Fax-válasz oldal

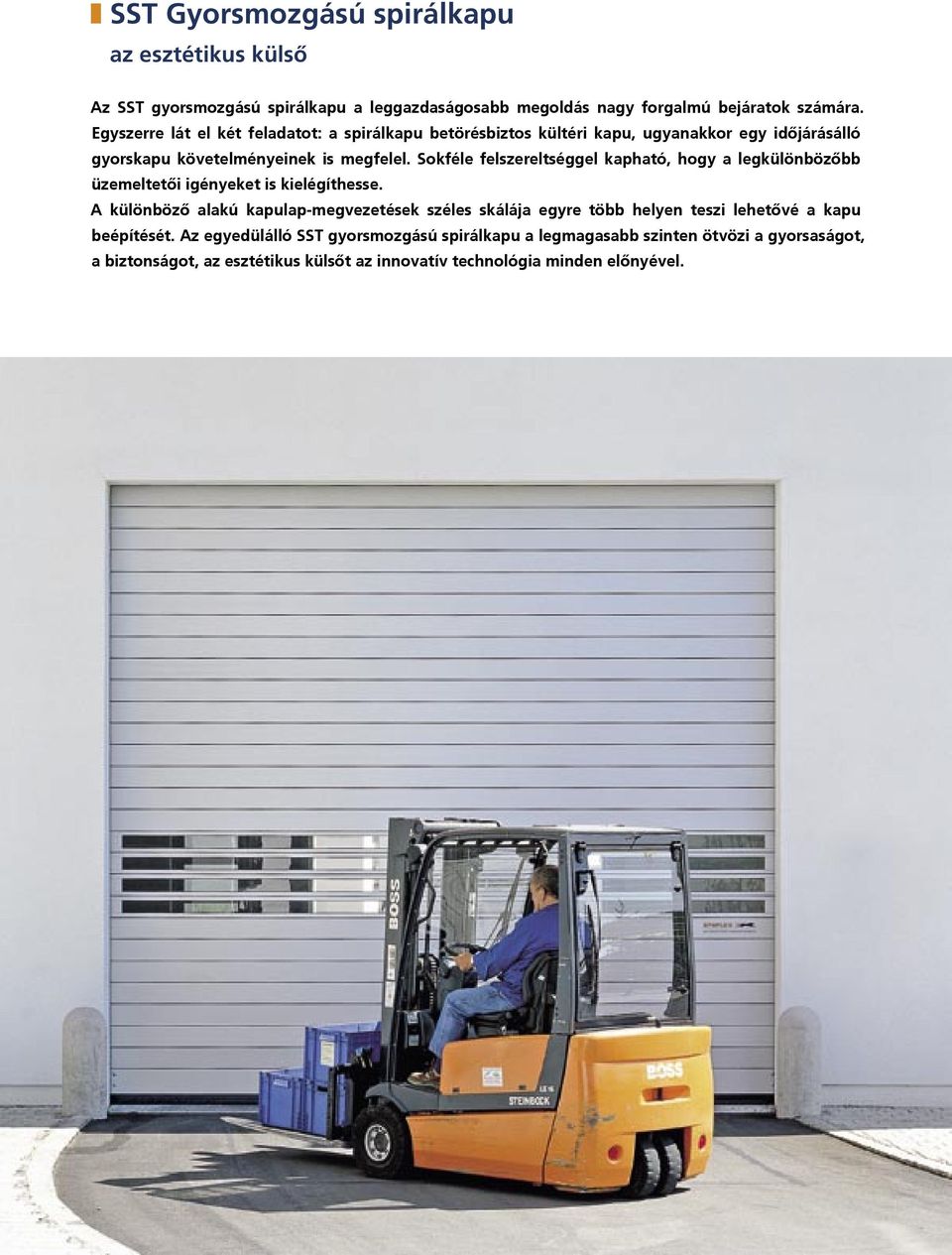

4 SST Gyorsmozgású spirálkapu az esztétikus külső Az SST gyorsmozgású spirálkapu a leggazdaságosabb megoldás nagy forgalmú bejáratok számára. Egyszerre lát el két feladatot: a spirálkapu betörésbiztos kültéri kapu, ugyanakkor egy időjárásálló gyorskapu követelményeinek is megfelel. Sokféle felszereltséggel kapható, hogy a legkülönbözőbb üzemeltetői igényeket is kielégíthesse. A különböző alakú kapulap-megvezetések széles skálája egyre több helyen teszi lehetővé a kapu beépítését. Az egyedülálló SST gyorsmozgású spirálkapu a legmagasabb szinten ötvözi a gyorsaságot, a biztonságot, az esztétikus külsőt az innovatív technológia minden előnyével.

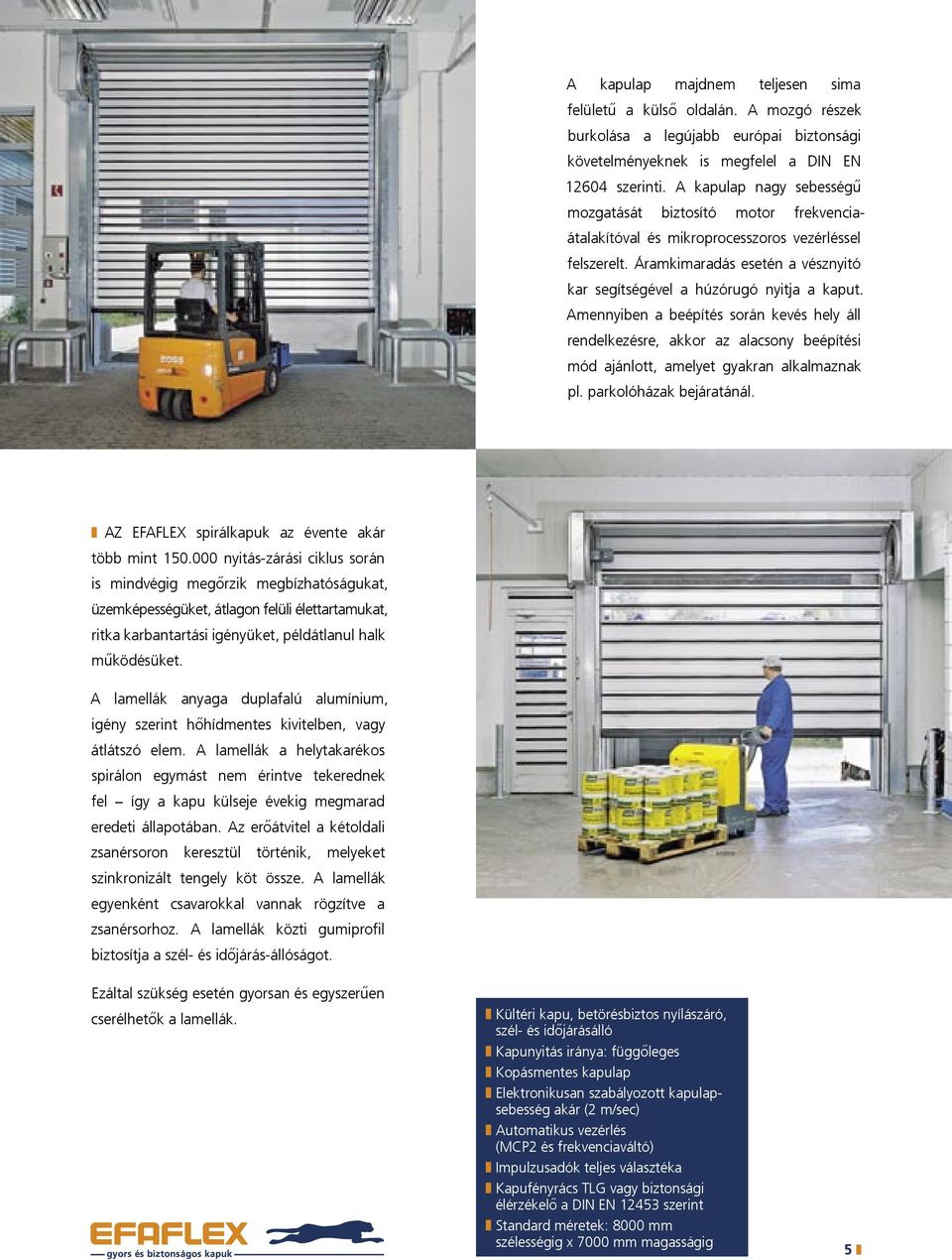

5 A kapulap majdnem teljesen sima felületű a külső oldalán. A mozgó részek burkolása a legújabb európai biztonsági követelményeknek is megfelel a DIN EN szerinti. A kapulap nagy sebességű mozgatását biztosító motor frekvenciaátalakítóval és mikroprocesszoros vezérléssel felszerelt. Áramkimaradás esetén a vésznyitó kar segítségével a húzórugó nyitja a kaput. Amennyiben a beépítés során kevés hely áll rendelkezésre, akkor az alacsony beépítési mód ajánlott, amelyet gyakran alkalmaznak pl. parkolóházak bejáratánál. AZ EFAFLEX spirálkapuk az évente akár több mint nyitás-zárási ciklus során is mindvégig megőrzik megbízhatóságukat, üzemképességüket, átlagon felüli élettartamukat, ritka karbantartási igényüket, példátlanul halk működésüket. A lamellák anyaga duplafalú alumínium, igény szerint hőhídmentes kivitelben, vagy átlátszó elem. A lamellák a helytakarékos spirálon egymást nem érintve tekerednek fel így a kapu külseje évekig megmarad eredeti állapotában. Az erőátvitel a kétoldali zsanérsoron keresztül történik, melyeket szinkronizált tengely köt össze. A lamellák egyenként csavarokkal vannak rögzítve a zsanérsorhoz. A lamellák közti gumiprofil biztosítja a szél- és időjárás-állóságot. Ezáltal szükség esetén gyorsan és egyszerűen cserélhetők a lamellák. Kültéri kapu, betörésbiztos nyílászáró, szél- és időjárásálló Kapunyitás iránya: függőleges Kopásmentes kapulap Elektronikusan szabályozott kapulapsebesség akár (2 m/sec) Automatikus vezérlés (MCP2 és frekvenciaváltó) Impulzusadók teljes választéka Kapufényrács TLG vagy biztonsági élérzékelő a DIN EN szerint Standard méretek: 8000 mm szélességig x 7000 mm magasságig 5

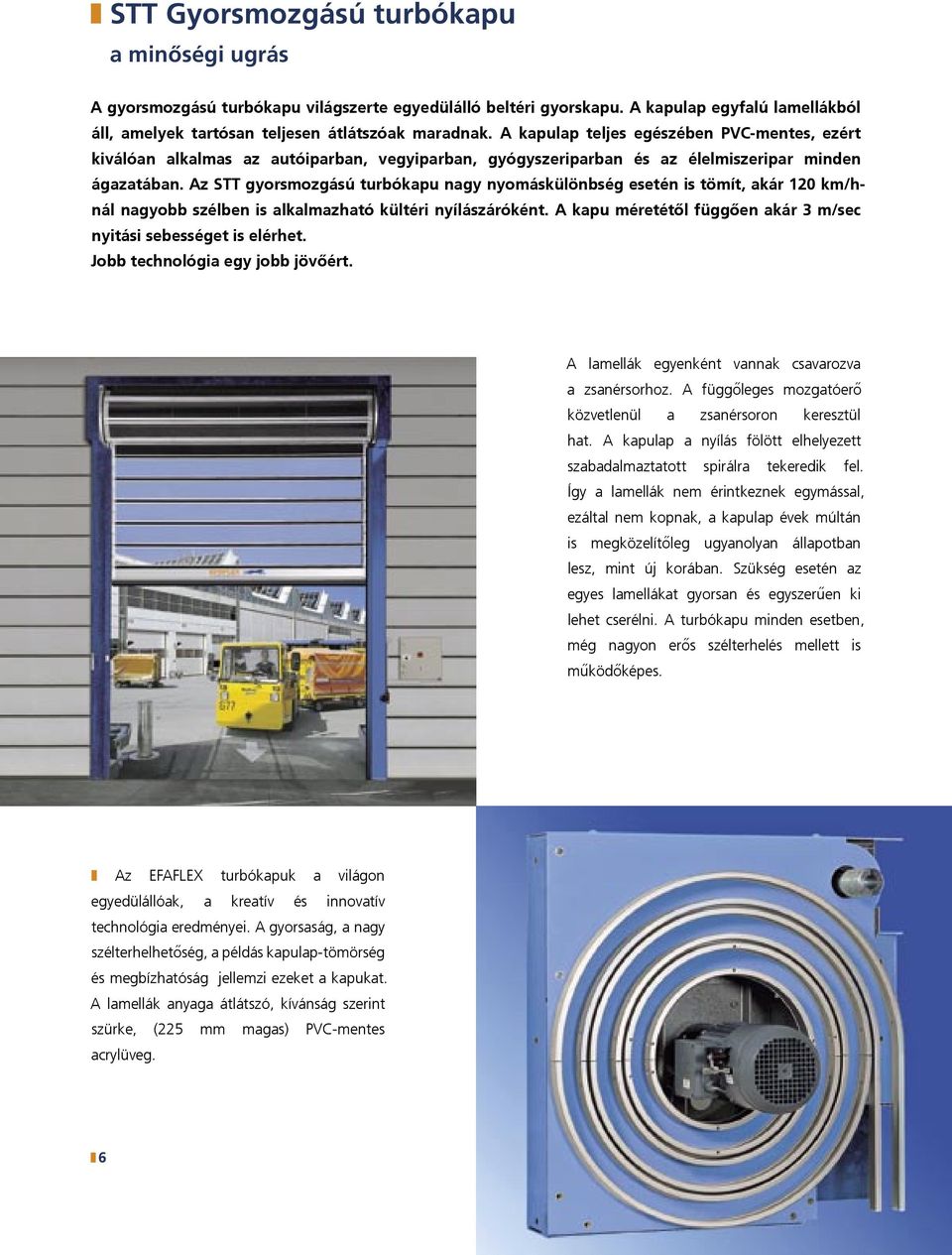

6 STT Gyorsmozgású turbókapu a minőségi ugrás A gyorsmozgású turbókapu világszerte egyedülálló beltéri gyorskapu. A kapulap egyfalú lamellákból áll, amelyek tartósan teljesen átlátszóak maradnak. A kapulap teljes egészében PVC-mentes, ezért kiválóan alkalmas az autóiparban, vegyiparban, gyógyszeriparban és az élelmiszeripar minden ágazatában. Az STT gyorsmozgású turbókapu nagy nyomáskülönbség esetén is tömít, akár 120 km/hnál nagyobb szélben is alkalmazható kültéri nyílászáróként. A kapu méretétől függően akár 3 m/sec nyitási sebességet is elérhet. Jobb technológia egy jobb jövőért. A lamellák egyenként vannak csavarozva a zsanérsorhoz. A függőleges mozgatóerő közvetlenül a zsanérsoron keresztül hat. A kapulap a nyílás fölött elhelyezett szabadalmaztatott spirálra tekeredik fel. Így a lamellák nem érintkeznek egymással, ezáltal nem kopnak, a kapulap évek múltán is megközelítőleg ugyanolyan állapotban lesz, mint új korában. Szükség esetén az egyes lamellákat gyorsan és egyszerűen ki lehet cserélni. A turbókapu minden esetben, még nagyon erős szélterhelés mellett is működőképes. Az EFAFLEX turbókapuk a világon egyedülállóak, a kreatív és innovatív technológia eredményei. A gyorsaság, a nagy szélterhelhetőség, a példás kapulap-tömörség és megbízhatóság jellemzi ezeket a kapukat. A lamellák anyaga átlátszó, kívánság szerint szürke, (225 mm magas) PVC-mentes acrylüveg. 6

7 A nagysebességű hajtóművek mikroprocesszoros vezérléssel és frekvenciaváltóval garantálják a legnagyobb sebességet, valamint a lágy és halk működést. A szerkezet minimum évi ciklusra tervezett. Áramkimaradás esetén a mellmagasságban elhelyezett vésznyitó kar segítségével a húzórugó villámgyorsan nyitja a kaput. Beltéri kapu különösen szélterhelt helyekre vagy kiegészítő belső kapu Kapu nyitása: függőleges Kopásmentes kapulap Elektronikusan szabályozott kapulapsebesség akár (3 m/sec) Automatikus vezérlés (minden impulzusadóval kombinálható) TLG biztonsági fényrács vagy biztonsági élérzékelő a DIN EN szerint Standard méretek: 8000 mm szélességig x 7800 mm magasságig 7

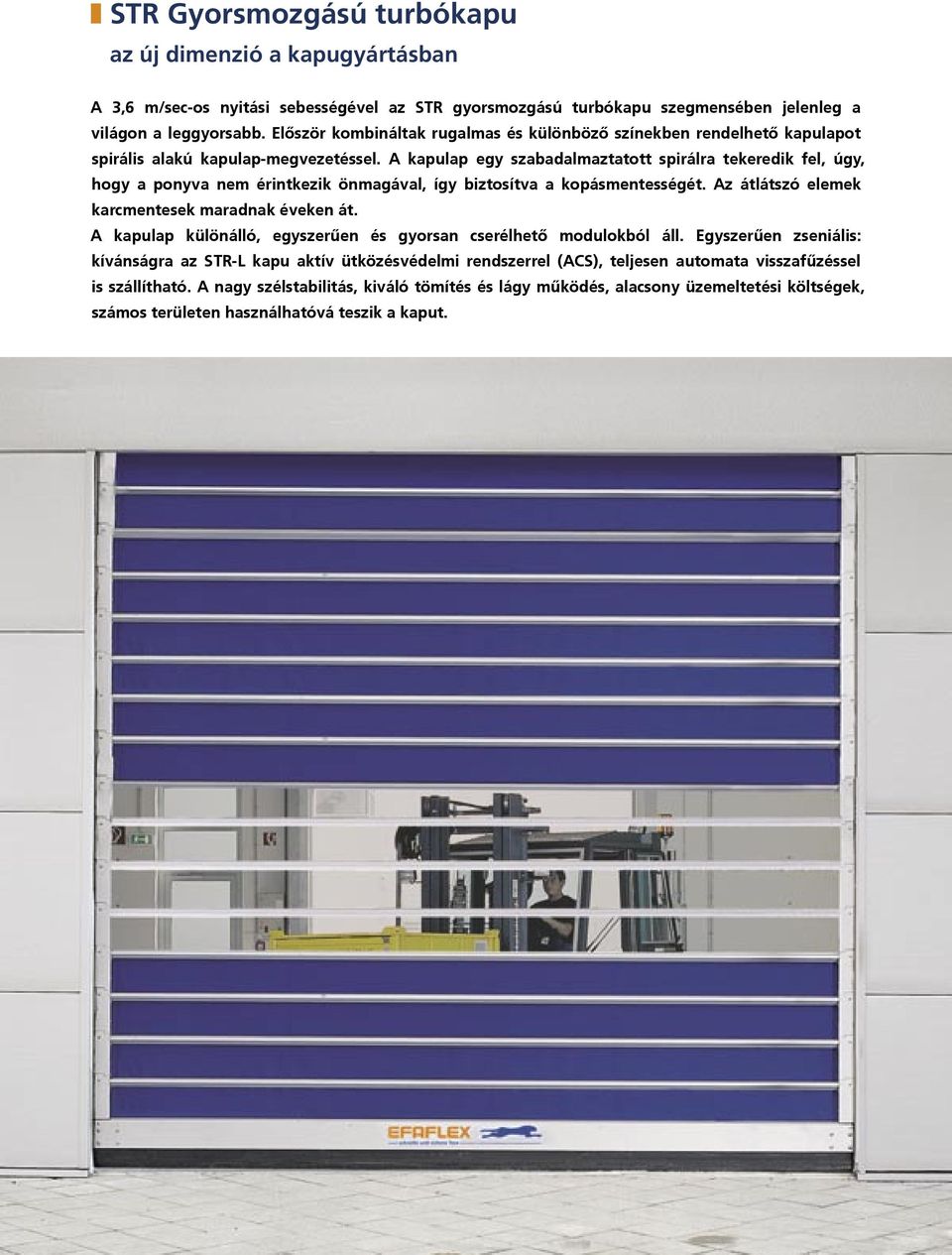

8 STR Gyorsmozgású turbókapu az új dimenzió a kapugyártásban A 3,6 m/sec-os nyitási sebességével az STR gyorsmozgású turbókapu szegmensében jelenleg a világon a leggyorsabb. Először kombináltak rugalmas és különböző színekben rendelhető kapulapot spirális alakú kapulap-megvezetéssel. A kapulap egy szabadalmaztatott spirálra tekeredik fel, úgy, hogy a ponyva nem érintkezik önmagával, így biztosítva a kopásmentességét. Az átlátszó elemek karcmentesek maradnak éveken át. A kapulap különálló, egyszerűen és gyorsan cserélhető modulokból áll. Egyszerűen zseniális: kívánságra az STR-L kapu aktív ütközésvédelmi rendszerrel (ACS), teljesen automata visszafűzéssel is szállítható. A nagy szélstabilitás, kiváló tömítés és lágy működés, alacsony üzemeltetési költségek, számos területen használhatóvá teszik a kaput.

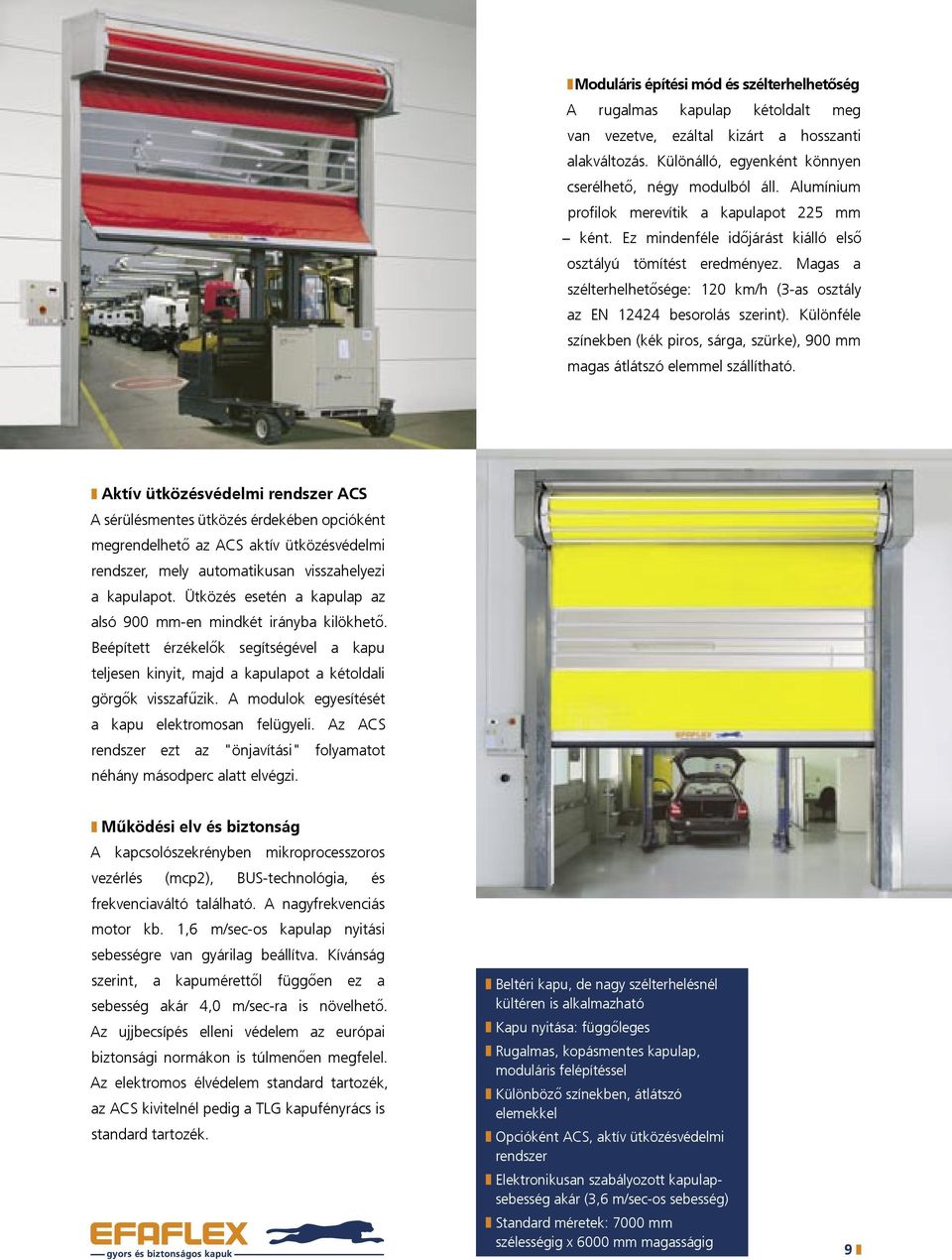

9 Moduláris építési mód és szélterhelhetőség A rugalmas kapulap kétoldalt meg van vezetve, ezáltal kizárt a hosszanti alakváltozás. Különálló, egyenként könnyen cserélhető, négy modulból áll. Alumínium profilok merevítik a kapulapot 225 mm ként. Ez mindenféle időjárást kiálló első osztályú tömítést eredményez. Magas a szélterhelhetősége: 120 km/h (3-as osztály az EN besorolás szerint). Különféle színekben (kék piros, sárga, szürke), 900 mm magas átlátszó elemmel szállítható. Aktív ütközésvédelmi rendszer ACS A sérülésmentes ütközés érdekében opcióként megrendelhető az ACS aktív ütközésvédelmi rendszer, mely automatikusan visszahelyezi a kapulapot. Ütközés esetén a kapulap az alsó 900 mm-en mindkét irányba kilökhető. Beépített érzékelők segítségével a kapu teljesen kinyit, majd a kapulapot a kétoldali görgők visszafűzik. A modulok egyesítését a kapu elektromosan felügyeli. Az ACS rendszer ezt az "önjavítási" folyamatot néhány másodperc alatt elvégzi. Működési elv és biztonság A kapcsolószekrényben mikroprocesszoros vezérlés (mcp2), BUS-technológia, és frekvenciaváltó található. A nagyfrekvenciás motor kb. 1,6 m/sec-os kapulap nyitási sebességre van gyárilag beállítva. Kívánság szerint, a kapumérettől függően ez a sebesség akár 4,0 m/sec-ra is növelhető. Az ujjbecsípés elleni védelem az európai biztonsági normákon is túlmenően megfelel. Az elektromos élvédelem standard tartozék, az ACS kivitelnél pedig a TLG kapufényrács is standard tartozék. Beltéri kapu, de nagy szélterhelésnél kültéren is alkalmazható Kapu nyitása: függőleges Rugalmas, kopásmentes kapulap, moduláris felépítéssel Különböző színekben, átlátszó elemekkel Opcióként ACS, aktív ütközésvédelmi rendszer Elektronikusan szabályozott kapulapsebesség akár (3,6 m/sec-os sebesség) Standard méretek: 7000 mm szélességig x 6000 mm magasságig 9

10 SRT Gyorsmozgású feltekeredő kapu a klasszikus gyorskapu Az EFAFLEX gyorskapuk széles skáláját kínáljuk, hogy minden igényt kielégítő, praktikus megoldásokkal szolgáljunk. Az EFAFLEX kapukban közös tulajdonság a helytakarékos beépítési mód. Az EFAFLEX ütközésvédelmi rendszere (EAS) olyan opció, melynek feladata, hogy az ütközés során ne keletkezzen maradandó károsodás a kapuban. Kívánság szerint lehet a kaput rozsdamentes kivitelben (V2A, illetve V4A) is kérni. Az EL sorozat azoknak a tudatos vásárlóknak készült, akik kevesebb pénzért ugyan, de egy jól működő és megbízható kaput szeretnének vásárolni. Mivel végeredményben a tökéletes és precíz működés hosszú távon a leggazdaságosabb.

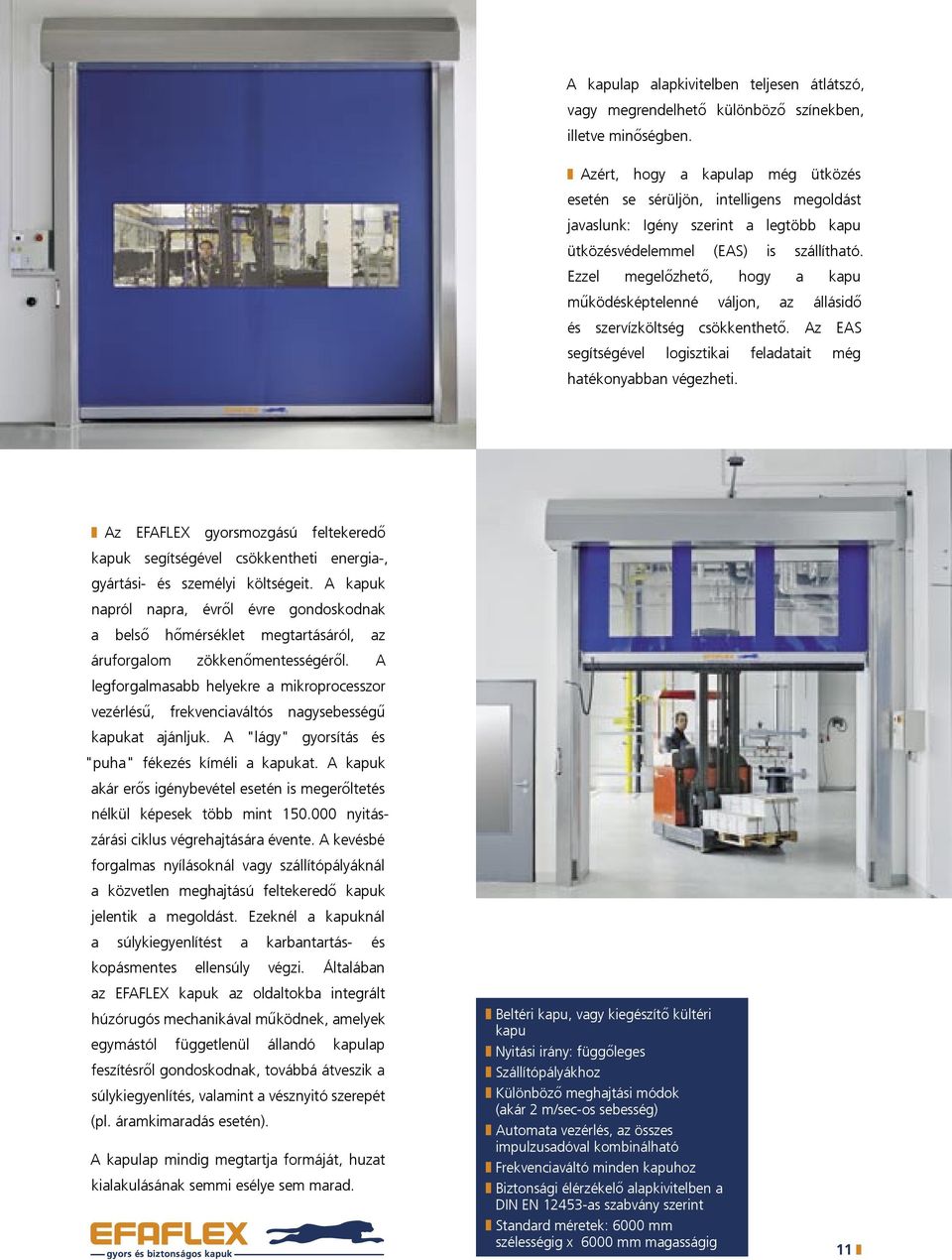

11 A kapulap alapkivitelben teljesen átlátszó, vagy megrendelhető különböző színekben, illetve minőségben. Azért, hogy a kapulap még ütközés esetén se sérüljön, intelligens megoldást javaslunk: Igény szerint a legtöbb kapu ütközésvédelemmel (EAS) is szállítható. Ezzel megelőzhető, hogy a kapu működésképtelenné váljon, az állásidő és szervízköltség csökkenthető. Az EAS segítségével logisztikai feladatait még hatékonyabban végezheti. Az EFAFLEX gyorsmozgású feltekeredő kapuk segítségével csökkentheti energia-, gyártási- és személyi költségeit. A kapuk napról napra, évről évre gondoskodnak a belső hőmérséklet megtartásáról, az áruforgalom zökkenőmentességéről. A legforgalmasabb helyekre a mikroprocesszor vezérlésű, frekvenciaváltós nagysebességű kapukat ajánljuk. A "lágy" gyorsítás és "puha" fékezés kíméli a kapukat. A kapuk akár erős igénybevétel esetén is megerőltetés nélkül képesek több mint nyitászárási ciklus végrehajtására évente. A kevésbé forgalmas nyílásoknál vagy szállítópályáknál a közvetlen meghajtású feltekeredő kapuk jelentik a megoldást. Ezeknél a kapuknál a súlykiegyenlítést a karbantartás- és kopásmentes ellensúly végzi. Általában az EFAFLEX kapuk az oldaltokba integrált húzórugós mechanikával működnek, amelyek egymástól függetlenül állandó kapulap feszítésről gondoskodnak, továbbá átveszik a súlykiegyenlítés, valamint a vésznyitó szerepét (pl. áramkimaradás esetén). A kapulap mindig megtartja formáját, huzat kialakulásának semmi esélye sem marad. Beltéri kapu, vagy kiegészítő kültéri kapu Nyitási irány: függőleges Szállítópályákhoz Különböző meghajtási módok (akár 2 m/sec-os sebesség) Automata vezérlés, az összes impulzusadóval kombinálható Frekvenciaváltó minden kapuhoz Biztonsági élérzékelő alapkivitelben a DIN EN as szabvány szerint Standard méretek: 6000 mm szélességig x 6000 mm magasságig 11

12 AS Gyorsmozgású harmonikakapu biztonság minden esetben Az EFAFLEX alumínium gyorsmozgású harmonikakapukat általában kültéri kapuként használják. Védenek a zajtól és a huzattól, a gyors nyitás és zárás által energiát és időt spórolnak, jó hő- és hangszigetelők. A kaput az igényeknek megfelelő módon, az épülethomlokzat figyelembevételével lehet különböző felületképzéssel, színben, bordaosztással, szigeteléssel kivitelezni. Az átlátszó acrylüveg, mely igény szerint lehet duplafalú, hőszigetelő, sok napfényt enged az épületbe. Az automata reteszelő egység, amely minden zárás után működésbe lép, a legjobb betörés elleni védelmet biztosítja. Megbízható, gazdaságos, biztonságos, környezetbarát A pneumatikus meghajtás erős és megbízható. A számtalan teszt során bebizonyosodott, hogy problémamentesen 1 milliónál is több ciklust végrehajtanak. A kapuszárnyak egymástól függetlenül is működtethetők. Így a gyalogosoknak elég, ha csak a kapu felét nyitjuk ki. Sűrített levegő hiánya esetén a kapu hasonló hatékonysággal működtethető nagyfrekvenciás motorral és frekvenciaátalakítóval. Néhány másodperc alatt oldalra nyílnak a kapuszárnyak és a kapunyílás teljes magasságában azonnal rendelkezésünkre áll. A tűzoltóságok és a mentőszolgálatok is használják ezt a kaputípust. Ezért is egyre gyakrabban használják az AS kapukat vészkijáratoknál. Az EFAFLEX alumínium harmonikakapuk összes egységét szabadalmaztatott moduláris beépítési mód szerint csavarozzák össze. Az eredmény: a kaput rendkívül könnyű karbantartani, és javítani. Az AS jelölés az alumínium és az acél magas színtű ötvözését jelenti. A tartókeret nagy teherbírású horganyzott acél, az eloxált alumínium szárnyak gyors nyitási és zárási sebességet (akár 2 m/sec) garantálnak. 12

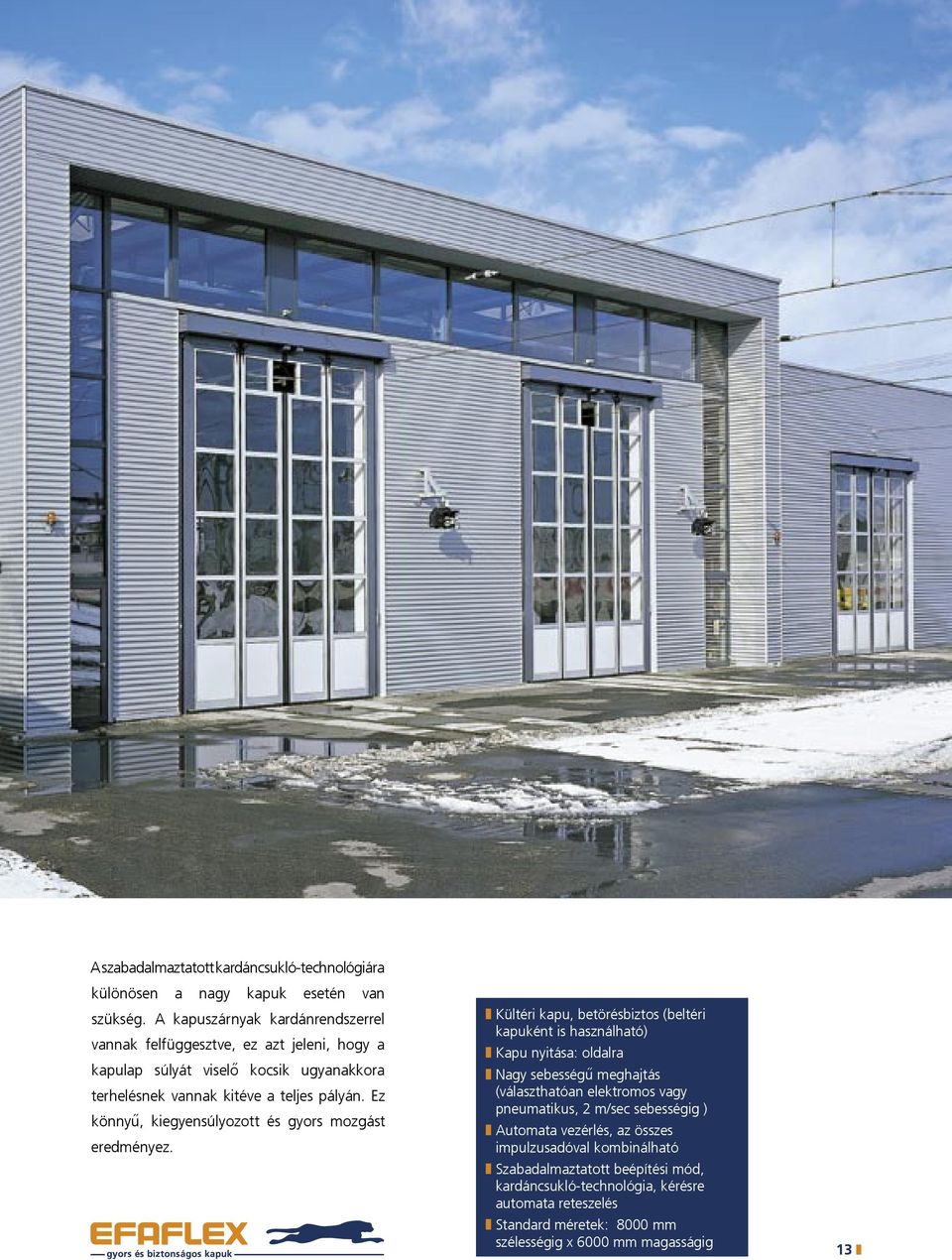

13 A szabadalmaztatott kardáncsukló-technológiára különösen a nagy kapuk esetén van szükség. A kapuszárnyak kardánrendszerrel vannak felfüggesztve, ez azt jeleni, hogy a kapulap súlyát viselő kocsik ugyanakkora terhelésnek vannak kitéve a teljes pályán. Ez könnyű, kiegyensúlyozott és gyors mozgást eredményez. Kültéri kapu, betörésbiztos (beltéri kapuként is használható) Kapu nyitása: oldalra Nagy sebességű meghajtás (választhatóan elektromos vagy pneumatikus, 2 m/sec sebességig ) Automata vezérlés, az összes impulzusadóval kombinálható Szabadalmaztatott beépítési mód, kardáncsukló-technológia, kérésre automata reteszelés Standard méretek: 8000 mm szélességig x 6000 mm magasságig 13

14 ES harmonikakapu gyors, robosztus, gazdaságos Az ES kaput úgy tervezték, hogy a legmagasabb elvárásoknak is megfeleljen. Az EFAFLEX egy gyors, kevés karbantartást igénylő, kipróbált technológiával létrehozott kapuja az ES. A szerelési és üzemeltetési költségei alacsonyak. Az ES kapuk védenek a zajtól és huzattól, így csökkentik az energiaköltségeket és segítik a logisztikai feladatok ellátását.

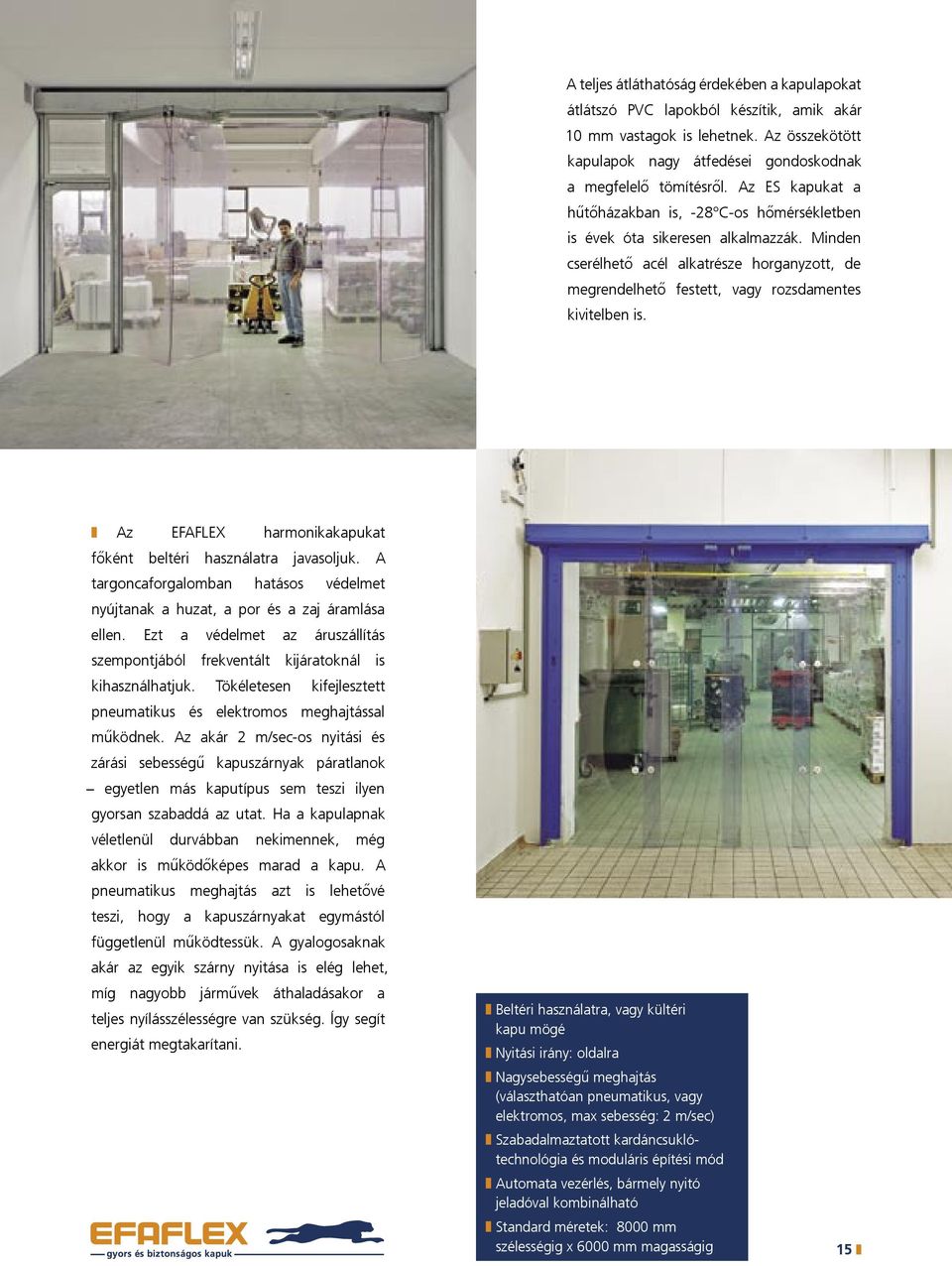

15 A teljes átláthatóság érdekében a kapulapokat átlátszó PVC lapokból készítik, amik akár 10 mm vastagok is lehetnek. Az összekötött kapulapok nagy átfedései gondoskodnak a megfelelő tömítésről. Az ES kapukat a hűtőházakban is, -28 C-os hőmérsékletben is évek óta sikeresen alkalmazzák. Minden cserélhető acél alkatrésze horganyzott, de megrendelhető festett, vagy rozsdamentes kivitelben is. Az EFAFLEX harmonikakapukat főként beltéri használatra javasoljuk. A targoncaforgalomban hatásos védelmet nyújtanak a huzat, a por és a zaj áramlása ellen. Ezt a védelmet az áruszállítás szempontjából frekventált kijáratoknál is kihasználhatjuk. Tökéletesen kifejlesztett pneumatikus és elektromos meghajtással működnek. Az akár 2 m/sec-os nyitási és zárási sebességű kapuszárnyak páratlanok egyetlen más kaputípus sem teszi ilyen gyorsan szabaddá az utat. Ha a kapulapnak véletlenül durvábban nekimennek, még akkor is működőképes marad a kapu. A pneumatikus meghajtás azt is lehetővé teszi, hogy a kapuszárnyakat egymástól függetlenül működtessük. A gyalogosaknak akár az egyik szárny nyitása is elég lehet, míg nagyobb járművek áthaladásakor a teljes nyílásszélességre van szükség. Így segít energiát megtakarítani. Beltéri használatra, vagy kültéri kapu mögé Nyitási irány: oldalra Nagysebességű meghajtás (választhatóan pneumatikus, vagy elektromos, max sebesség: 2 m/sec) Szabadalmaztatott kardáncsuklótechnológia és moduláris építési mód Automata vezérlés, bármely nyitó jeladóval kombinálható Standard méretek: 8000 mm szélességig x 6000 mm magasságig 15

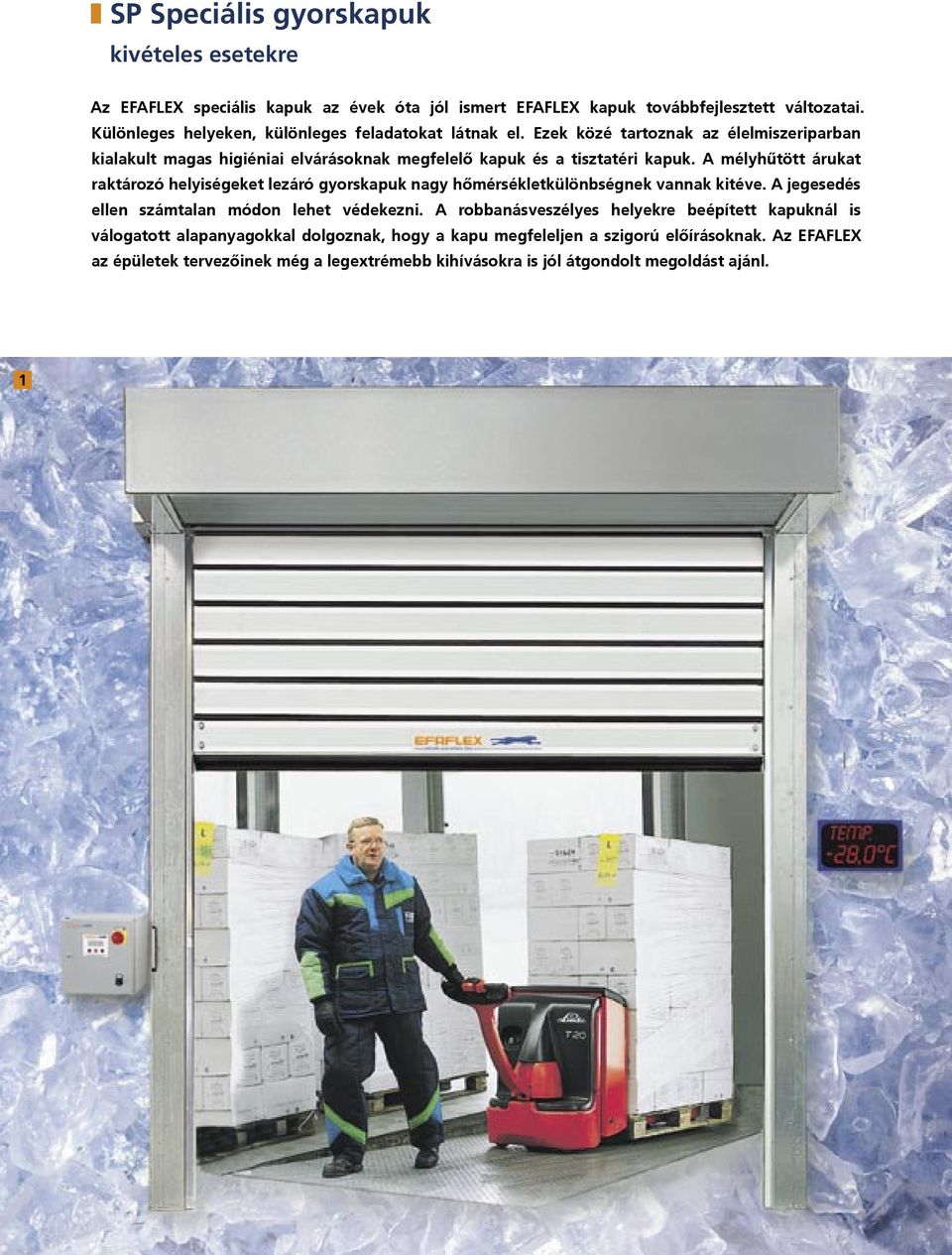

16 SP Speciális gyorskapuk kivételes esetekre Az EFAFLEX speciális kapuk az évek óta jól ismert EFAFLEX kapuk továbbfejlesztett változatai. Különleges helyeken, különleges feladatokat látnak el. Ezek közé tartoznak az élelmiszeriparban kialakult magas higiéniai elvárásoknak megfelelő kapuk és a tisztatéri kapuk. A mélyhűtött árukat raktározó helyiségeket lezáró gyorskapuk nagy hőmérsékletkülönbségnek vannak kitéve. A jegesedés ellen számtalan módon lehet védekezni. A robbanásveszélyes helyekre beépített kapuknál is válogatott alapanyagokkal dolgoznak, hogy a kapu megfeleljen a szigorú előírásoknak. Az EFAFLEX az épületek tervezőinek még a legextrémebb kihívásokra is jól átgondolt megoldást ajánl. 1

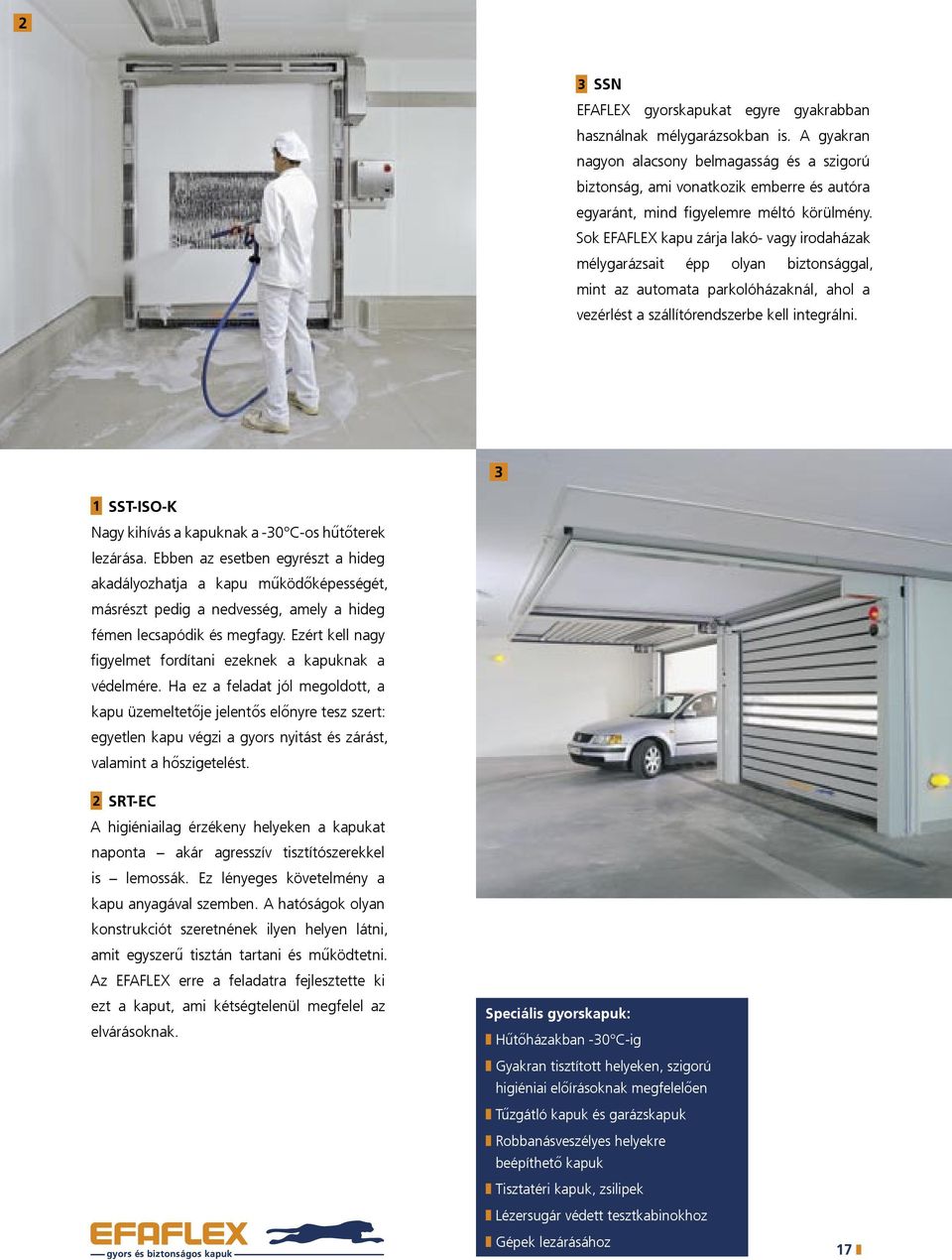

17 2 3 SSN EFAFLEX gyorskapukat egyre gyakrabban használnak mélygarázsokban is. A gyakran nagyon alacsony belmagasság és a szigorú biztonság, ami vonatkozik emberre és autóra egyaránt, mind figyelemre méltó körülmény. Sok EFAFLEX kapu zárja lakó- vagy irodaházak mélygarázsait épp olyan biztonsággal, mint az automata parkolóházaknál, ahol a vezérlést a szállítórendszerbe kell integrálni. 3 1 SST-ISO-K Nagy kihívás a kapuknak a -30 C-os hűtőterek lezárása. Ebben az esetben egyrészt a hideg akadályozhatja a kapu működőképességét, másrészt pedig a nedvesség, amely a hideg fémen lecsapódik és megfagy. Ezért kell nagy figyelmet fordítani ezeknek a kapuknak a védelmére. Ha ez a feladat jól megoldott, a kapu üzemeltetője jelentős előnyre tesz szert: egyetlen kapu végzi a gyors nyitást és zárást, valamint a hőszigetelést. 2 SRT-EC A higiéniailag érzékeny helyeken a kapukat naponta akár agresszív tisztítószerekkel is lemossák. Ez lényeges követelmény a kapu anyagával szemben. A hatóságok olyan konstrukciót szeretnének ilyen helyen látni, amit egyszerű tisztán tartani és működtetni. Az EFAFLEX erre a feladatra fejlesztette ki ezt a kaput, ami kétségtelenül megfelel az elvárásoknak. Speciális gyorskapuk: Hűtőházakban -30 C-ig Gyakran tisztított helyeken, szigorú higiéniai előírásoknak megfelelően Tűzgátló kapuk és garázskapuk Robbanásveszélyes helyekre beépíthető kapuk Tisztatéri kapuk, zsilipek Lézersugár védett tesztkabinokhoz Gépek lezárásához 17

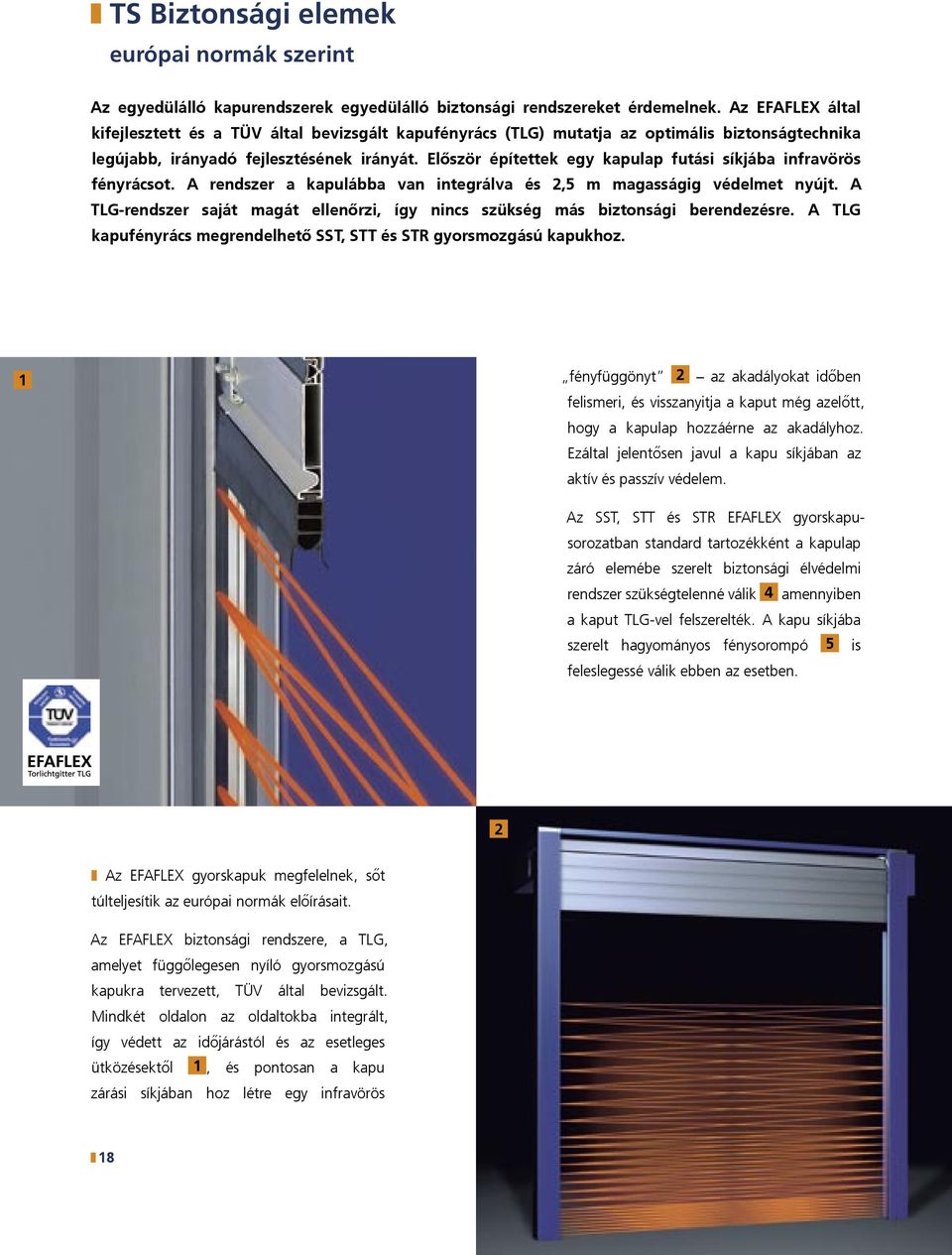

18 TS Biztonsági elemek európai normák szerint Az egyedülálló kapurendszerek egyedülálló biztonsági rendszereket érdemelnek. Az EFAFLEX által kifejlesztett és a TÜV által bevizsgált kapufényrács (TLG) mutatja az optimális biztonságtechnika legújabb, irányadó fejlesztésének irányát. Először építettek egy kapulap futási síkjába infravörös fényrácsot. A rendszer a kapulábba van integrálva és 2,5 m magasságig védelmet nyújt. A TLG-rendszer saját magát ellenőrzi, így nincs szükség más biztonsági berendezésre. A TLG kapufényrács megrendelhető SST, STT és STR gyorsmozgású kapukhoz. 1 fényfüggönyt 2 az akadályokat időben felismeri, és visszanyitja a kaput még azelőtt, hogy a kapulap hozzáérne az akadályhoz. Ezáltal jelentősen javul a kapu síkjában az aktív és passzív védelem. Az SST, STT és STR EFAFLEX gyorskapusorozatban standard tartozékként a kapulap záró elemébe szerelt biztonsági élvédelmi rendszer szükségtelenné válik 4 amennyiben a kaput TLG-vel felszerelték. A kapu síkjába szerelt hagyományos fénysorompó 5 is feleslegessé válik ebben az esetben. 2 Az EFAFLEX gyorskapuk megfelelnek, sőt túlteljesítik az európai normák előírásait. Az EFAFLEX biztonsági rendszere, a TLG, amelyet függőlegesen nyíló gyorsmozgású kapukra tervezett, TÜV által bevizsgált. Mindkét oldalon az oldaltokba integrált, így védett az időjárástól és az esetleges ütközésektől 1, és pontosan a kapu zárási síkjában hoz létre egy infravörös 18

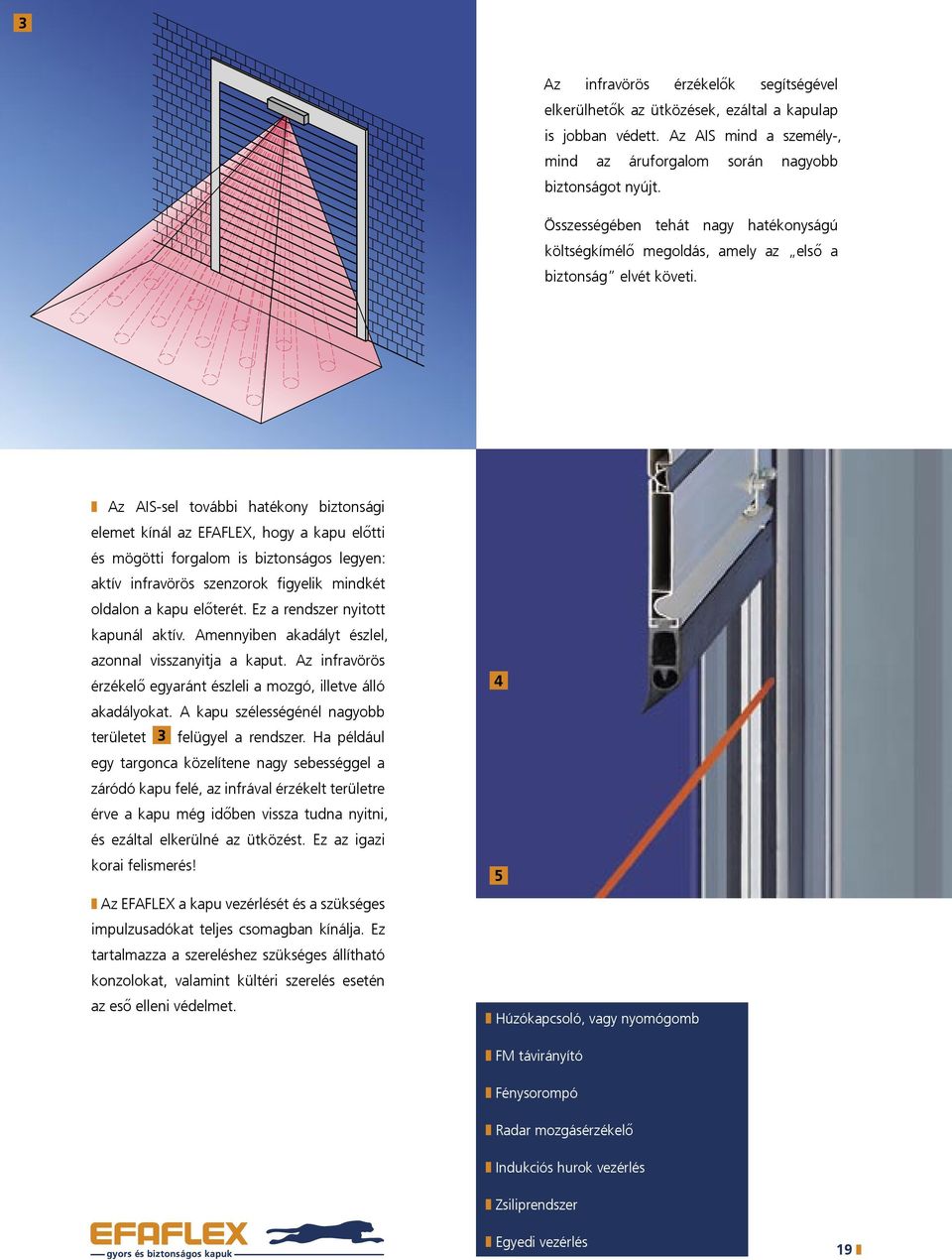

19 3 Az infravörös érzékelők segítségével elkerülhetők az ütközések, ezáltal a kapulap is jobban védett. Az AIS mind a személy-, mind az áruforgalom során nagyobb biztonságot nyújt. Összességében tehát nagy hatékonyságú költségkímélő megoldás, amely az első a biztonság elvét követi. Az AIS-sel további hatékony biztonsági elemet kínál az EFAFLEX, hogy a kapu előtti és mögötti forgalom is biztonságos legyen: aktív infravörös szenzorok figyelik mindkét oldalon a kapu előterét. Ez a rendszer nyitott kapunál aktív. Amennyiben akadályt észlel, azonnal visszanyitja a kaput. Az infravörös érzékelő egyaránt észleli a mozgó, illetve álló akadályokat. A kapu szélességénél nagyobb területet 3 felügyel a rendszer. Ha például egy targonca közelítene nagy sebességgel a záródó kapu felé, az infrával érzékelt területre érve a kapu még időben vissza tudna nyitni, és ezáltal elkerülné az ütközést. Ez az igazi korai felismerés! Az EFAFLEX a kapu vezérlését és a szükséges impulzusadókat teljes csomagban kínálja. Ez tartalmazza a szereléshez szükséges állítható konzolokat, valamint kültéri szerelés esetén az eső elleni védelmet. 4 5 Húzókapcsoló, vagy nyomógomb FM távirányító Fénysorompó Radar mozgásérzékelő Indukciós hurok vezérlés Zsiliprendszer Egyedi vezérlés 19

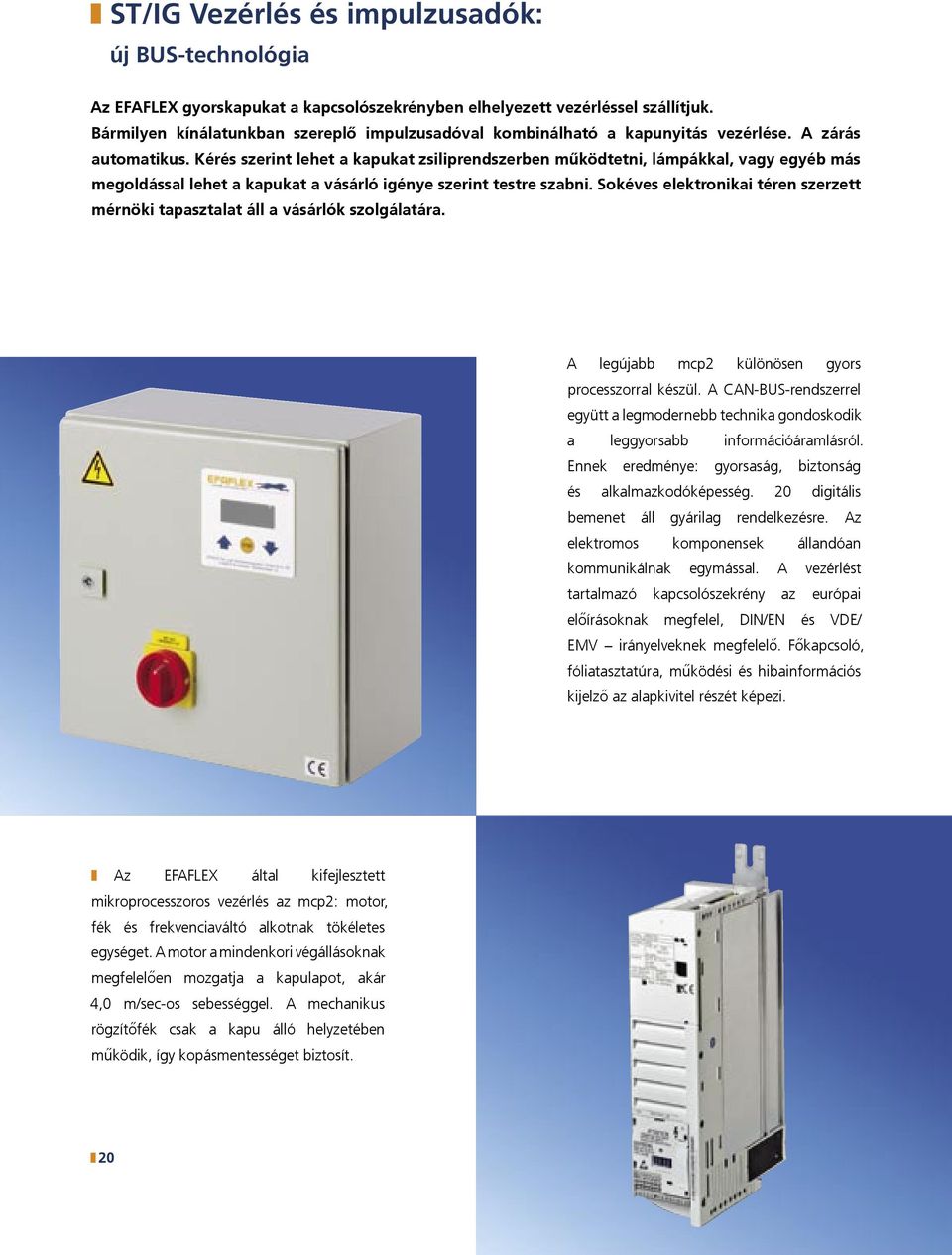

20 ST/IG Vezérlés és impulzusadók: új BUS-technológia Az EFAFLEX gyorskapukat a kapcsolószekrényben elhelyezett vezérléssel szállítjuk. Bármilyen kínálatunkban szereplő impulzusadóval kombinálható a kapunyitás vezérlése. A zárás automatikus. Kérés szerint lehet a kapukat zsiliprendszerben működtetni, lámpákkal, vagy egyéb más megoldással lehet a kapukat a vásárló igénye szerint testre szabni. Sokéves elektronikai téren szerzett mérnöki tapasztalat áll a vásárlók szolgálatára. A legújabb mcp2 különösen gyors processzorral készül. A CAN-BUS-rendszerrel együtt a legmodernebb technika gondoskodik a leggyorsabb információáramlásról. Ennek eredménye: gyorsaság, biztonság és alkalmazkodóképesség. 20 digitális bemenet áll gyárilag rendelkezésre. Az elektromos komponensek állandóan kommunikálnak egymással. A vezérlést tartalmazó kapcsolószekrény az európai előírásoknak megfelel, DIN/EN és VDE/ EMV irányelveknek megfelelő. Főkapcsoló, fóliatasztatúra, működési és hibainformációs kijelző az alapkivitel részét képezi. Az EFAFLEX által kifejlesztett mikroprocesszoros vezérlés az mcp2: motor, fék és frekvenciaváltó alkotnak tökéletes egységet. A motor a mindenkori végállásoknak megfelelően mozgatja a kapulapot, akár 4,0 m/sec-os sebességgel. A mechanikus rögzítőfék csak a kapu álló helyzetében működik, így kopásmentességet biztosít. 20

21 KD Ügyfélszolgálat és szervíz Az EFAFLEX gyorsmozgású kapuk az egyedi, kreatív és innovatív mérnöki munka eredményei. A saját gyártású fém alkatrészeket számítógép-vezérelt lézerrel és plazmavágóval vágják ki a táblából. A végső formázást 5 tengelyes, 6 m hajlítási hosszal rendelkező CNC élhajlító gépekkel végzik. A legjobb minőségű gyártás adja az állandóan jó végeredményt. Profiktól profiknak Szervíz, tanácsadás és karbantartás Az EFAFLEX nagy hangsúlyt fektet a szervízre, ami sok mindent magában foglal: tapasztalt szakemberek mérik fel a beépítés helyszínét, megbeszélik Önnel a felhasználási szempontokat és egyénre szabott kaput állítanak össze. A legjobban képzett EFAFLEX szerelők építik be a leszállított kaput, pontosan és szakszerűen. Az EFAFLEX vevőszolgálat gondoskodik a szervizelésről, gyors alkatrészcseréről, és a szerződés szerinti karbantartási munkákról. Termékskála A termékpaletta a legkülönbözőbb gyorskapuk széles választékát kínálja. Válassza ki azt a megoldást, amely az Ön számára az optimális az EFAFLEX mindig a tökéletes konfigurációt kínálja. Garancia A bizalom jó de a legmagasabb gyártási minőség, a végeredmény ellenőrzése és az átlagon felüli szavatosság még jobb. A legjobb: működési ciklus korlátozás nélküli garancia.

22 SST L S ÜS ISO/K-L ISO/K-S SSN-L SSN-S Felhasználás Beltéri kapu Kültéri kapu Maximális szélterhelés* DIN EN es szabvány ill. km/h Maximális K-érték W/m 2 K 1,8 1,8 3,7 0,5 0,5 1,8 1,8 Kapuméret (mm-ben) Maximális szélesség Maximális magasság Maximális helyigény (szerelést is beleértve) (lásd: AZ rajzok) Motoroldalon mm Csapágyoldalon mm Szemöldök mm Szerkezeti mélység H+855 H+855 Legnagyobb kapulap-sebesség* m/sec-ban 2,5 2,0 1,5 2,0 1,5 2,5 2,0 Maximális átlagsebesség Nyitási m/sec-ban Zárási m/sec-ban Zárás kapufényráccsal m/sec-ban 1,5 1,2 1,0 1,5 1,2 1,5 1,2 0,75 0,6 0,6 0,75 0,6 0,75 0,6 1,0 1,0 1,0 1,0 1,0 1,0 1,0 Kapulap Egyfalú / duplafalú / hőszigetelt Alumínium E6 / EV1 eloxált Alumínium akryl átlátszó elemmel Porszórt a RAL szabvány szerint Szellőző keresztmetszete Rugalmas PVC, teljesen átlátszó Rugalmas polyester, különböző színben Polyester, átlátszó sávval // // // // // // // / / / / / / / Ütközésvédelem Efaflex ütközésvédelem (EAS) Aktív ütközésvédelem (ACS) TLG fényráccsal Keret felülete Horganyzott acéllemez Rozsdamentes acél RAL szabvány szerint porszórt Meghajtás Elektromotor frekvenciaátalakítóval Pneumatikus, elektromos vezérléssel Vezérlés Mikroprocesszorvezérlés BUS-technológiával Főkapcsoló és fóliatasztatúra Betáplálás Áram-csatlakozás Biztosíték (elektromos / pneumatikus) Sűrített levegő 1/2 230V/50Hz 230V/50Hz 230/400V* 230V/50Hz 230V/50Hz 230V/50Hz 230V/50Hz 20A(C) 20A(C) 20A(C) 20A(C) 20A(C) 20A(C) 20A(C) Vésznyitás Kézi kioldás után automatikus Kézi vésznyitás Biztonsági elemek Élérzékelő (TLG-nél ill. ACS-nél nincs) Fénysorompó Kapufényrács (TLG) a kapulap síkjában ** Külső fényrács Előtérvédelem (AIS) Impulzusadók Az összes impulzusadó csatlakoztatható Standard Rendelhető Nem rendelhető * kapulaptól és kapumérettől függ ** Standard ACS esetében A műszaki változtatás jogát fenntartjuk!

23 STT STR SRT AS ES L S ÜS L S EC EL L S L S ÜS L S ÜS ,3 4,3 4,3 5,0 5,0 4,8 4,8 4,8 4,8 3,0 3,0 3,0 4,8 4,8 4, B/4+250 B/4+325 B/4+325 B/4+345 B/4+485 B/ ,0 2,8 2,2 4,0 3,2 2,0 2,0 2,0 2,0 2,5 2,5 1,5 2,5 2,5 1,5 2,5 2,2 1,8 3,6 2,8 1,5 1,5 1,5 1,5 2,0 2,0 0,8 2,0 2,0 0,8 0,75 0,6 0,6 0,75 0,75 0,75 0,75 0,75 0,75 1,0 1,0 0,8 1,0 1,0 0,8 1,0 1,0 1,0 1,0 1,0 // // // // // // // // // / / / / / / // // // / / / / / / 230V/50Hz 230V/50Hz 230/400V* 20A(C) 20A(C) 20A(C) 230V/50Hz 230V/50Hz 230V/50Hz 230V/50Hz 230V/50Hz 230V/50Hz 230V/50Hz 230V/50Hz 230V/50Hz 230V/50Hz 230V/50Hz 230V/50Hz 20A(C) 20A(C) 16A 16A 20A(C) 20A(C) 20A/6A 6 bar 20A/6A 6 bar /6A 8 bar 20A/6A 6 bar 20A/6A 6 bar /6A 8 bar /

24 További információkért látogasson el a oldalra vagy érdeklődjön faxon, a 061/ es számon SST Gyorsmozgású spirálkapu SST-ISO-K Hűtőházi gyorskapu STT Gyorsmozgású turbókapu STR Gyorsmozgású turbókapu SRT Gyorsmozgású feltekeredő kapu SRT-EL Gyorsmozgású feltekeredő kapu SRT-EC Gyorsmozgású feltekeredő kapu Élelmiszeripari és egyéb Higiéniai területekre AS Alumínium Gyorsmozgású harmonikakapu ES Elasztikus Gyorsmozgású harmonikakapu EFAFLEX-Partner EFAFLEX Hungária Kft Budapest Rózsafa u. 3. Tel.: 06-1/ Fax: 06-1/ info@efaflex.hu EFAFLEX GmbH & Co. KG Fliederstraße 14 D Bruckberg Telefon 08765/82-0 Telefax 08765/ info@efaflex.com Kérem küldjenek információkat az alábbi kapukról: Név Cégnév Utca, házszám Irányítószám, város Telefon SST SST-ISO-K STT STR SRT SRT-EL SRT-EC AS ES Beosztás Fax A müszaki változtatás joga fenntartva. Képek részben különfelszereltséggel. Printed in Germany. 07/05
