3. lépés A közvetítõszalag és festékkazetta behelyezése Helyi nyomtatás...17 Hálózati nyomtatás...18

Átírás

1

2 TARTALOMJEGYZéK 1. lépés Kicsomagolás lépés A nyomtató bemutatása lépés A közvetítõszalag és festékkazetta behelyezése lépés Papír betöltése lépés A nyomtatókábel csatlakoztatása Helyi nyomtatás...17 Hálózati nyomtatás lépés A nyomtató bekapcsolása lépés Tesztoldal nyomtatása lépés A kezelõfelület nyelvének beállítása lépés A nyomtató szoftver telepítése Nyomtató illesztõprogram telepítése Windows rendszeren...22 A nyomtató szoftver újratelepítése...26 A nyomtató szoftver eltávolítása...27 Az illesztõprogram nyelvének módosítása lépés A Felhasználói kézikönyv megtekintése Windows esetén...29 Macintosh esetén...29 Linux esetén TELEPíTéSI útmutató

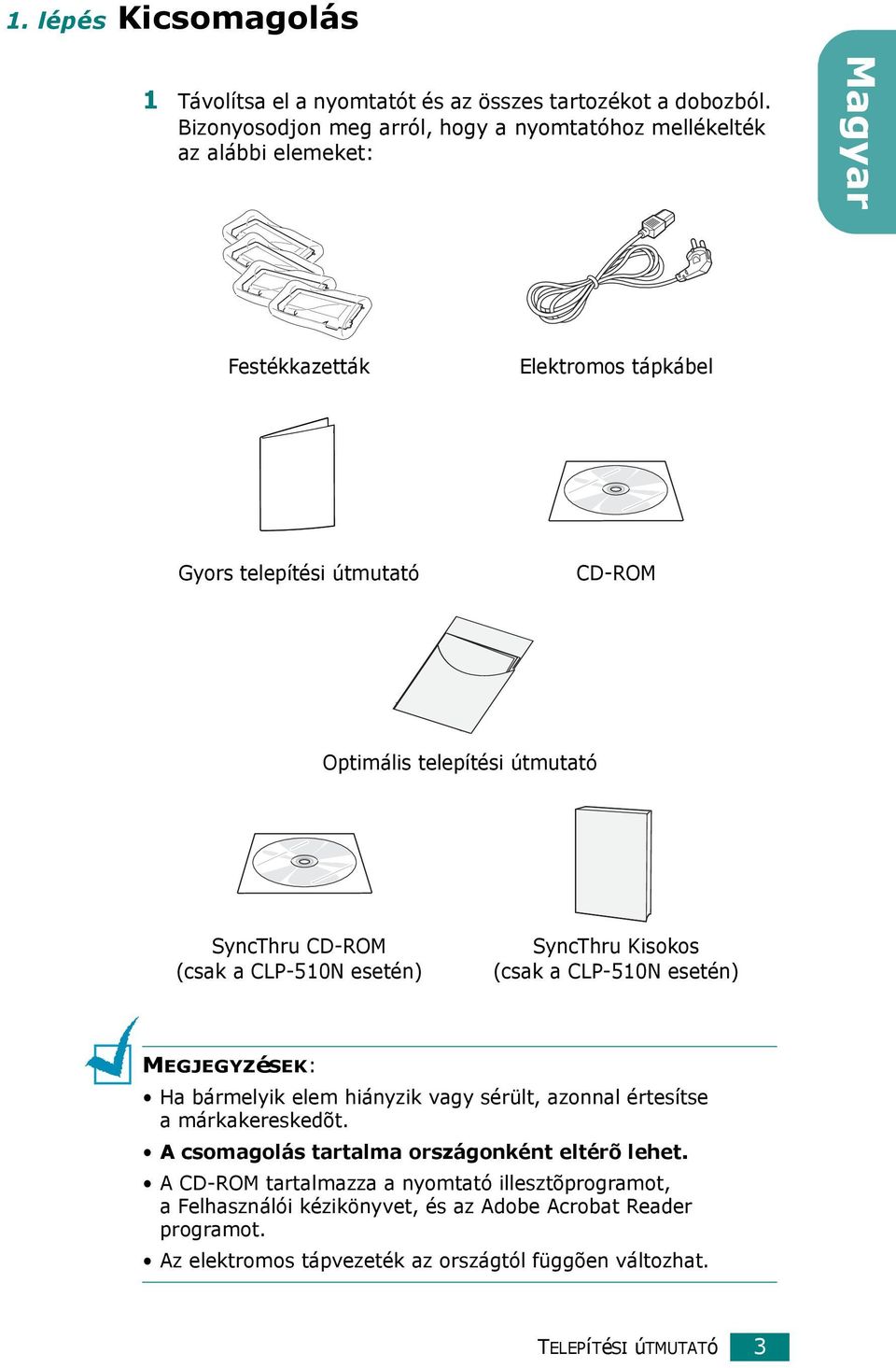

3 1. lépés Kicsomagolás 1 Távolítsa el a nyomtatót és az összes tartozékot a dobozból. Bizonyosodjon meg arról, hogy a nyomtatóhoz mellékelték az alábbi elemeket: Magyar Festékkazetták Elektromos tápkábel Gyors telepítési útmutató CD-ROM Optimális telepítési útmutató SyncThru CD-ROM (csak a CLP-510N esetén) SyncThru Kisokos (csak a CLP-510N esetén) MEGJEGYZéSEK: Ha bármelyik elem hiányzik vagy sérült, azonnal értesítse a márkakereskedõt. A csomagolás tartalma országonként eltérõ lehet. A CD-ROM tartalmazza a nyomtató illesztõprogramot, a Felhasználói kézikönyvet, és az Adobe Acrobat Reader programot. Az elektromos tápvezeték az országtól függõen változhat. TELEPíTéSI útmutató 3

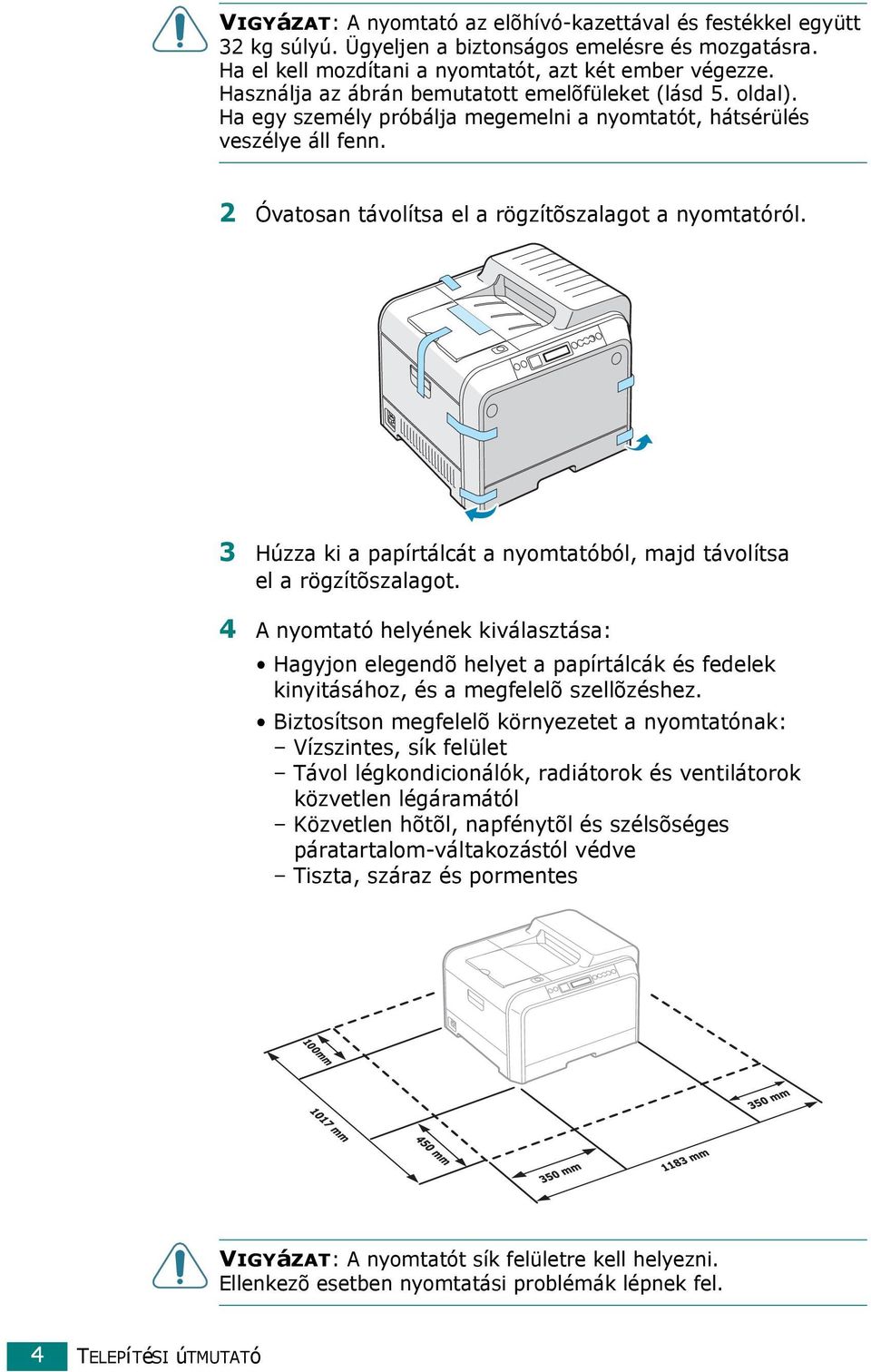

4 VIGYáZAT: A nyomtató az elõhívó-kazettával és festékkel együtt 32 kg súlyú. Ügyeljen a biztonságos emelésre és mozgatásra. Ha el kell mozdítani a nyomtatót, azt két ember végezze. Használja az ábrán bemutatott emelõfüleket (lásd 5. oldal). Ha egy személy próbálja megemelni a nyomtatót, hátsérülés veszélye áll fenn. 2 Óvatosan távolítsa el a rögzítõszalagot a nyomtatóról. 3 Húzza ki a papírtálcát a nyomtatóból, majd távolítsa el a rögzítõszalagot. 4 A nyomtató helyének kiválasztása: Hagyjon elegendõ helyet a papírtálcák és fedelek kinyitásához, és a megfelelõ szellõzéshez. Biztosítson megfelelõ környezetet a nyomtatónak: Vízszintes, sík felület Távol légkondicionálók, radiátorok és ventilátorok közvetlen légáramától Közvetlen hõtõl, napfénytõl és szélsõséges páratartalom-váltakozástól védve Tiszta, száraz és pormentes VIGYáZAT: A nyomtatót sík felületre kell helyezni. Ellenkezõ esetben nyomtatási problémák lépnek fel. 4 TELEPíTéSI útmutató

5 2. lépés A nyomtató bemutatása A nyomtató fõbb részei: Felsõ fedél (nyissa ki a közvetítõszalag behelyezéséhez) Kimeneti papírtálca Magyar Laptartó Felsõ fedél Kioldó gomb Kezelõpult (lásd a CD-ROMon található Felhasználói kézikönyv 2. fejezetét) Elülsõ fedél (a festékpor gyûjtõ tálca cseréjéhez) Fogantyú (a nyomtató emeléséhez. Az emelõfogantyúk a nyomtató két oldalán, az alsó perem alatt találhatók) Bal oldali fedél (nyissa ki teljesen a festékkazetták behelyezéséhez és a felsõ fedél kioldó gombjának lenyomásához) Opcionális 2. tálca (500-lapos papíradagoló) 1. tálca (250-lapos papíradagoló) MEGJEGYZéS: A kimeneti tálca felülete felmelegedhet ha egyszerre sok oldalt nyomtat. Ne érintse meg a forró felületet, és azt tartsa távol gyermekektõl is. TELEPíTéSI útmutató 5

6 Jobb fedél (papírelakadás megszüntetéséhez) Multi-funkciós tálca (speciális nyomtatási anyagokhoz) Fogantyú (a nyomtató emeléséhez) Opcionális 2. tálca papírelakadás fedél (nyitásával lehet a 2. tálca papírelakadását orvosolni) Vezérlõkártya fedél (opcionális tartozékok beszereléséhez) Vezeték-nélküli hálózat Antenna* Hálózati csatlakozó** USB Port Fõkapcsoló Tápcsatlakozó * A vezeték-nélküli hálózati csatlakozót a nyomtató nem tartalmazza. Az eszköz opcionális tartozék, melyet külön kell megvásárolni és beszerelni. ** A hálózati csatlakozó alaptartozék a CLP-510N típuson. A CLP-510 felhasználók külön vásárolhatják meg az opcionális hálózati kártyát. További információért lásd a nyomtató Felhasználói kézikönyvet a CD-ROM-on. 6 TELEPíTéSI útmutató

7 3. lépés A közvetítõszalag és festékkazetta behelyezése 1 A fogantyú használatával nyissa ki teljesen a bal oldali fedelet, hogy a burkolatra merõlegesen álljon. Magyar VIGYáZAT: Ha a bal fedél nincs teljesen nyitva, a felsõ fedél kioldó gombot nem lehet lenyomni. 2 Nyomja le a felsõ fedél kioldó gombot, majd nyissa ki teljesen a fedelet. Vegye le a címkét a közvetítõszalagról. Felsõ fedél kioldó gomb TELEPíTéSI útmutató 7

8 3 Vegye ki a közvetítõszalagot a nyomtatóból. MEGJEGYZéS: A képalkotó egység már be van szerelve a nyomtatóba. 4 Távolítsa el a védõeszközöket a közvetítõszalag mindkét oldaláról. 8 TELEPíTéSI útmutató

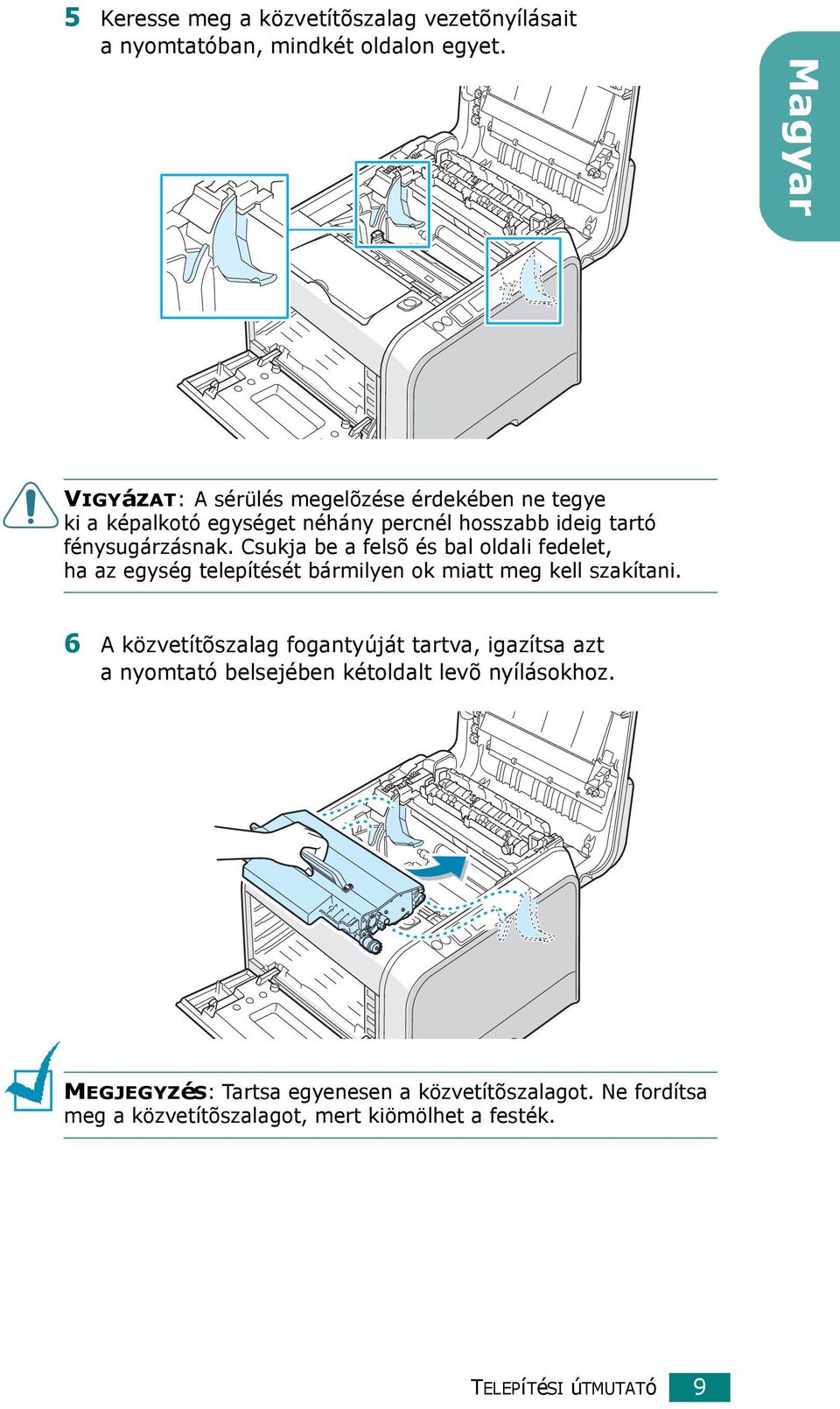

9 5 Keresse meg a közvetítõszalag vezetõnyílásait a nyomtatóban, mindkét oldalon egyet. Magyar VIGYáZAT: A sérülés megelõzése érdekében ne tegye ki a képalkotó egységet néhány percnél hosszabb ideig tartó fénysugárzásnak. Csukja be a felsõ és bal oldali fedelet, ha az egység telepítését bármilyen ok miatt meg kell szakítani. 6 A közvetítõszalag fogantyúját tartva, igazítsa azt a nyomtató belsejében kétoldalt levõ nyílásokhoz. MEGJEGYZéS: Tartsa egyenesen a közvetítõszalagot. Ne fordítsa meg a közvetítõszalagot, mert kiömölhet a festék. TELEPíTéSI útmutató 9

10 7 Csúsztassa a közvetítõszalagot a nyomtatóba, majd erõsen nyomja a helyére. 8 Erõsen nyomja le a felsõ fedél felé esõ kétoldali rögzítõkarokat az ábra szerint a közvetítõszalag rögzítéséhez. VIGYáZAT: Ha a felsõ fedelet hosszabb ideig nyitva hagyja, fény éri a képalkotó egységet. Ez megrongálhatja az egységet. Csukja be a bal oldali fedelet, ha az egység telepítését bármilyen ok miatt meg kell szakítani. 10 TELEPíTéSI útmutató

11 9 Ellenõrizze, hogy nyitva van-e a bal fedél, zárja le a felsõ fedelet. Bizonyosodjon meg róla, hogy biztosan rögzült. Magyar VIGYáZAT: Ne próbálja a bal fedelet becsukni, amíg a felsõ fedél nyitva van. Ez megrongálhatja a nyomtatót. 10 Vegye ki a festékkazettákat a csomagolásból. VIGYáZAT: Ne használjon éles tárgyakat, mint pl. kés vagy olló a festékkazetták kibontásához a csomagolásból. Ellenkezõ esetben megrongálhatja a festékkazettákat. TELEPíTéSI útmutató 11

12 11 Az egyes kazetták mindkét oldalát tartva, óvatosan forgassa õket egyik oldalról a másikra a festék eloszlatásához. 12 Helyezze a festékkazettákat sík felületre az ábra szerint, majd a szalag eltávolításával vegye le a papírcsomagolást. MEGJEGYZéS: Ha a festékpor a ruházatra kerül, száraz ronggyal törölje le és mossa ki hideg vízben. A meleg víz a ruhaszálakba mossa a festékport. 13 A festékkazetta jobb oldalán található egy címke, ami azonosítja, hogy melyik színt hova kell elhelyezni. K Y M C Fekete Sárga Magenta Cián 12 TELEPíTéSI útmutató

13 14 Az egyes festékkazettákat az két kézzel tartva helyezze be õket a megfelelõ helyre az alábbi sorrendben: Cián, Magenta, Sárga és Fekete. Ezután a fogantyút tartva csúsztassa be õket teljesen. Magyar Itt fogja meg K Y M C Ha a festékkazetták megfelelõen vannak behelyezve, a sárga és fekete kazetták nincsenek teljesen benyomva. Ezek a bal fedél lezárásakor automatikusan a helyükre kerülnek. 15 Csukja vissza az bal fedelet. Bizonyosodjon meg róla, hogy biztosan rögzült. Ha rosszul helyezte be a festékkazettákat, a bal fedél nem záródik megfelelõen. Ellenõrizze ismét, hogy a festékkazetták színei megfelelnek-e a jobb oldali jelöléseknek. Soha ne erõltesse a fedél becsukását. MEGJEGYZéS: 5%-os fedettségû nyomtatás esetén a festékkazetták átlagos élettartama oldal, vagy fekete-fehér oldal, és vagy színes oldal. A nyomtatóval szállított festékkazetta fekete-fehér és színes oldal nyomtatására elegendõ. TELEPíTéSI útmutató 13

14 4. lépés Papír betöltése A tálca (1. tálca) maximum 250 papírlapot tud tárolni. A4 és letter méretû papírt lehet használni. Papír betöltéséhez: 1 Húzza ki a tálcát a nyomtatóból. 2 Nyomja le a fémlemezt, amíg az nem rögzül a megfelelõ helyzetben. 3 Egyik élüket tartva hajlítsa meg és egyenesítse ki a papírokat, hogy egyenletesen álljon össze a papírcsomag. Ütögesse hozzá a papírlapok széleit egy sík területhez, hogy az alsó él egyenes legyen. 14 TELEPíTéSI útmutató

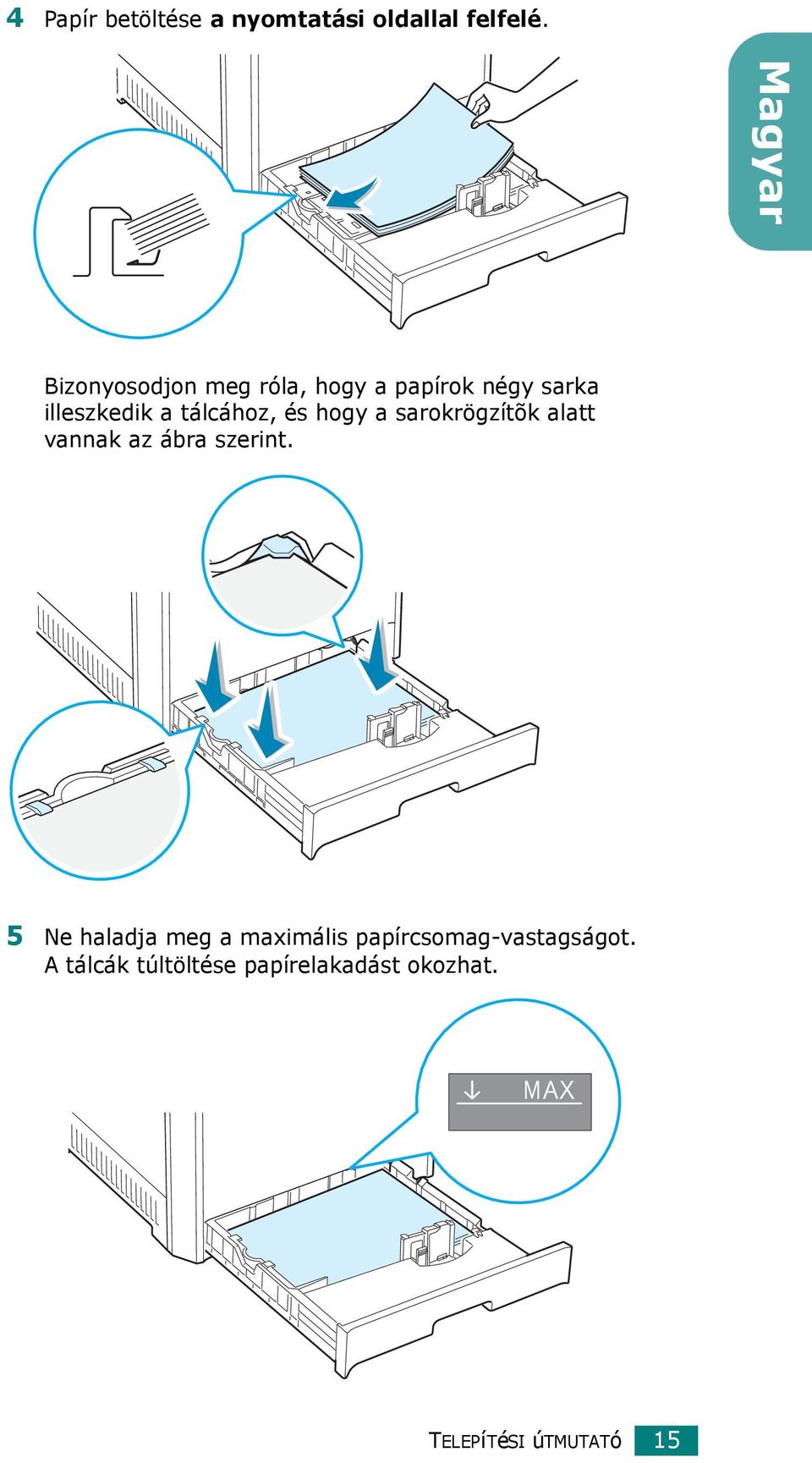

15 4 Papír betöltése a nyomtatási oldallal felfelé. Magyar Bizonyosodjon meg róla, hogy a papírok négy sarka illeszkedik a tálcához, és hogy a sarokrögzítõk alatt vannak az ábra szerint. 5 Ne haladja meg a maximális papírcsomag-vastagságot. A tálcák túltöltése papírelakadást okozhat. TELEPíTéSI útmutató 15

16 6 Nyomja egymás felé a papírvezetõket az ábra szerint, és csúsztassa teljesen a papírcsomag széléig. Ne nyomja a vezetõt túl erõsen a papíroknak, mert így a vezetõ felpúposíthatja õket. MEGJEGYZéS: A tálcában levõ papír méretének módosításához lásd a nyomtató Felhasználói kézikönyvét a CD-ROM-on. 7 Csúsztassa vissza a tálcát a nyomtatóba. MEGJEGYZéSEK: Ne csúsztassa olyan erõsen az oldalsó vezetõt, hogy az meghajlítsa a papírt. Ha nem állítja be az oldalsó papírvezetõt, az elakadást okozhat. 16 TELEPíTéSI útmutató

17 5. lépés A nyomtatókábel csatlakoztatása Helyi nyomtatás Ha a számítógéprõl közvetlenül szeretne a nyomtatóra nyomtatni, a nyomtatót egy Univerzális Soros Busz (USB) kábellel kell csatlakoztatni. Magyar MEGJEGYZéS: A nyomtató USB porthoz történõ csatlakoztatásához megfelelõ USB kábelre van szükség. Szerezzen be olyan USB 2.0 szabványnak megfelelõ kábelt, ami legfeljebb 3 m hosszú. 1 Bizonyosodjon meg arról, hogy mind a nyomtató, mind a számítógép kikapcsolt állapotban van-e. 2 Dugja be az USB nyomtatókábelt a nyomtató hátulján található csatlakozóba. 3 Csatlakoztassa a kábel másik végét a számítógép USB portjához. Ha segítségre van szüksége, lásd a számítógép felhasználói kézikönyvét. MEGJEGYZéS: Az USB csatlakozón keresztüli nyomtatáshoz Windows 98/ME/2000/2003/XP operációs rendszerre van szükség. TELEPíTéSI útmutató 17

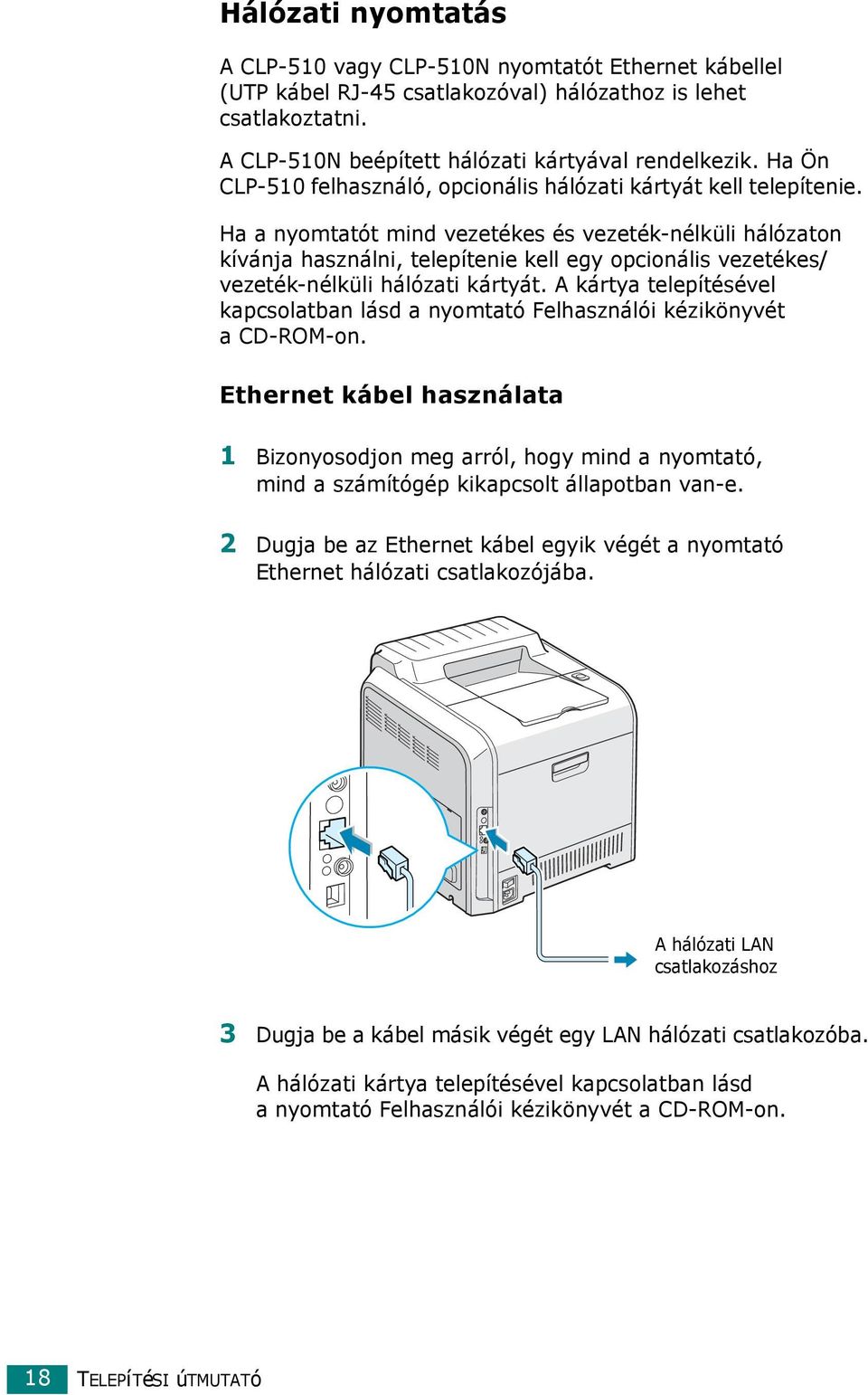

18 Hálózati nyomtatás A CLP-510 vagy CLP-510N nyomtatót Ethernet kábellel (UTP kábel RJ-45 csatlakozóval) hálózathoz is lehet csatlakoztatni. A CLP-510N beépített hálózati kártyával rendelkezik. Ha Ön CLP-510 felhasználó, opcionális hálózati kártyát kell telepítenie. Ha a nyomtatót mind vezetékes és vezeték-nélküli hálózaton kívánja használni, telepítenie kell egy opcionális vezetékes/ vezeték-nélküli hálózati kártyát. A kártya telepítésével kapcsolatban lásd a nyomtató Felhasználói kézikönyvét a CD-ROM-on. Ethernet kábel használata 1 Bizonyosodjon meg arról, hogy mind a nyomtató, mind a számítógép kikapcsolt állapotban van-e. 2 Dugja be az Ethernet kábel egyik végét a nyomtató Ethernet hálózati csatlakozójába. A hálózati LAN csatlakozáshoz 3 Dugja be a kábel másik végét egy LAN hálózati csatlakozóba. A hálózati kártya telepítésével kapcsolatban lásd a nyomtató Felhasználói kézikönyvét a CD-ROM-on. 18 TELEPíTéSI útmutató

19 Hálózati antenna használata Ha telepíti a vezetékes/vezeték-nélküli hálózati kártyát, a nyomtatót vezeték-nélküli környezetben is tudja használni. A vezetékes/vezeték nélküli hálózati kártya telepítésével kapcsolatban lásd a nyomtató Felhasználói kézikönyvét a CD-ROM-on. Magyar MEGJEGYZéS: A nyomtató csatlakoztatása után a hálózati paramétereket a kezelõpulton állíthatja be. Lásd a nyomtató Felhasználói kézikönyvét. Használhatja a kártyával szállított szoftvert is. Lásd a szoftver Felhasználói kézikönyvét. 6. lépés A nyomtató bekapcsolása 1 Csatlakoztassa az elektromos tápkábelt a nyomtató hátulján levõ csatlakozóaljzathoz. 2 A kábel másik végét csatlakoztassa egy megfelelõen földelt fali aljzathoz, majd kapcsolja be a nyomtatót. 1 2 VIGYáZAT: Bekapcsolás vagy nyomtatás után egyes alkatrészek forrók lehetnek. Ügyeljen, hogy ne égesse meg magát miközben a nyomtatón dolgozik. Ne szerelje szét a nyomtatót, ha az be van kapcsolva vagy be van dugva. Ilyenkor fennáll az áramütés veszélye. TELEPíTéSI útmutató 19

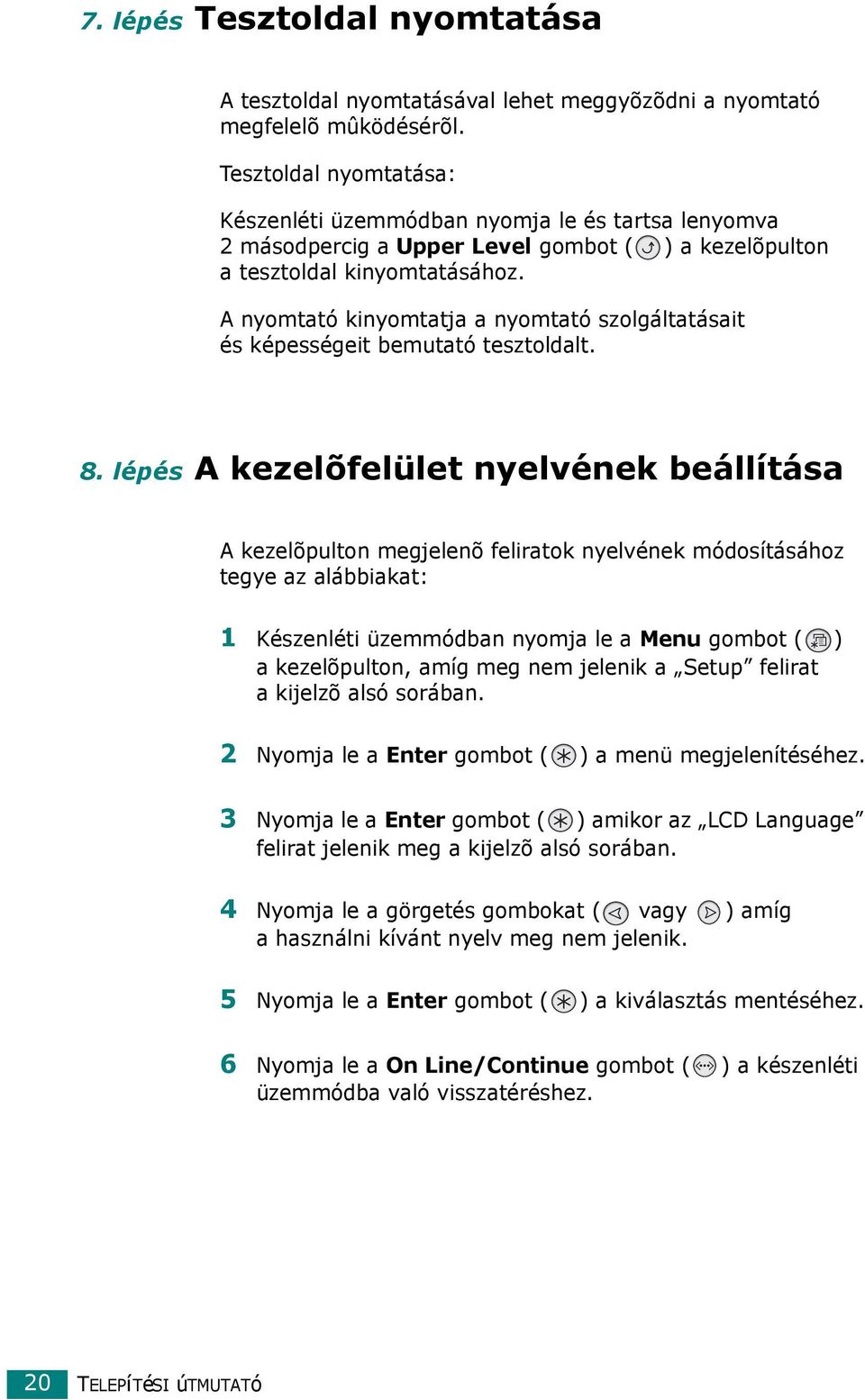

20 7. lépés Tesztoldal nyomtatása A tesztoldal nyomtatásával lehet meggyõzõdni a nyomtató megfelelõ mûködésérõl. Tesztoldal nyomtatása: Készenléti üzemmódban nyomja le és tartsa lenyomva 2 másodpercig a Upper Level gombot ( ) a kezelõpulton a tesztoldal kinyomtatásához. A nyomtató kinyomtatja a nyomtató szolgáltatásait és képességeit bemutató tesztoldalt. 8. lépés A kezelõfelület nyelvének beállítása A kezelõpulton megjelenõ feliratok nyelvének módosításához tegye az alábbiakat: 1 Készenléti üzemmódban nyomja le a Menu gombot ( ) a kezelõpulton, amíg meg nem jelenik a Setup felirat a kijelzõ alsó sorában. 2 Nyomja le a Enter gombot ( ) a menü megjelenítéséhez. 3 Nyomja le a Enter gombot ( ) amikor az LCD Language felirat jelenik meg a kijelzõ alsó sorában. 4 Nyomja le a görgetés gombokat ( vagy ) amíg a használni kívánt nyelv meg nem jelenik. 5 Nyomja le a Enter gombot ( ) a kiválasztás mentéséhez. 6 Nyomja le a On Line/Continue gombot ( ) a készenléti üzemmódba való visszatéréshez. 20 TELEPíTéSI útmutató

21 9. lépés A nyomtató szoftver telepítése A nyomtatóhoz adott CD-ROM tartalmazza a Windows nyomtató szoftvert, Macintosh nyomtató szoftvert, Linux nyomtató szoftvert, az on-line Felhasználói kézikönyvet, és az Acrobat Reader szoftvert a Felhasználói kézikönyv megtekintéséhez. Windows rendszer használata esetén: Magyar Az alábbi nyomtató szoftvereket telepítheti a CD-ROM használatával. Nyomtató illesztõprogram Windows-hoz. Az illesztõprogram használatával kihasználhatja a nyomtató képességeit. Lásd 22. oldal. Állapotjelzõ. Nyomtatási hiba esetén jelenik meg. Részletekért tekintse át a CD-ROM-on található Felhasználói kézikönyv 5. fejezetét. A Felhasználói kézikönyv megtekintésével kapcsolatban lásd 30. oldal. Macintosh rendszer használata esetén: A nyomtató illesztõprogram Macintosh rendszeren történõ telepítésével és használatával kapcsolatban lásd a nyomtató Felhasználói kézikönyvének A. Mellékletét. A Felhasználói kézikönyv megtekintésével kapcsolatban lásd 29. oldal. Linux használata esetén: A Linux illesztõprogram telepítésével kapcsolatos információkért lásd a Felhasználói kézikönyv B. mellékletét. A Felhasználói kézikönyv megtekintésével kapcsolatban lásd 30. oldal. TELEPíTéSI útmutató 21

22 Nyomtató illesztõprogram telepítése Windows rendszeren A nyomtató szoftver telepítése elõtt ellenõrizze az alábbiakat: Elem Operációs rendszer RAM Szabad lemezterület Internet Explorer Követelmények Windows 95/98/ME/NT 4.0/2000/XP/ /98/ME NT 4.0/2000 XP 32 MB 64 MB 128 MB MB 95/98/ME/NT 4.0/ 2000/2003/XP 5.0 vagy késõbbi verzió 300 MB MEGJEGYZéSEK: Windows NT 4.0/2000/XP/2003 esetén a rendszergazdának kell telepítenie a szoftvert. A Windows 95 és Windows NT 4.0 csak a CLP-510N nyomtató támogatja. VIGYáZAT: A CLP-510N esetén a Windows 95 és Windows NT 4.0 rendszerek alóli nyomtatáshoz telepíteni kell a SyncThru szoftvert, majd hálózati nyomtatóportot kell hozzáadni a rendszerhez. A SyncThru telepítésével és nyomtatóport hozzáadásával kapcsolatban lásd a hálózatkezelési szoftver és a SyncThru szoftver felhasználói kézikönyvét. Lépjen ki minden alkalmazásból a számítógépen a telepítés megkezdése elõtt. 1 Helyezze be a CD-ROM-ot a CD-ROM meghajtóba. A telepítés automatikusan elindul. Ha a CD-ROM nem indul el automatikusan: Válassza ki a Futtatás menüpontot a Start menübõl, és írja be az x:\setup.exe elérési utat a Futtatás ablakba (ahol x a CD-ROM meghajtó betûjele), majd kattintson az OK gombra. 22 TELEPíTéSI útmutató

23 MEGJEGYZéS: Ha az Új hardver telepítése ablak jelenik meg a telepítési folyamat során, kattintson a párbeszédablak jobb felsõ sarkába, vagy kattintson a Mégsem gombra. 2 Ha a nyomtatót még nem csatlakoztatta a számítógéphez, csatlakoztassa a nyomtatót a számítógéphez, majd kapcsolja be amikor megjelenik az alábbi ablak. Kattintson a Tovább gombra. Magyar Windows XP Ha a nyomtatót már csatlakoztatta és bekapcsolta, ez a képernyõ nem jelenik meg. Ugorjon a következõ lépésre. 3 Válassza ki a telepítés típusát. TELEPíTéSI útmutató 23

24 Szokásos: A szokásos szoftvereket és a Felhasználói kézikönyvet telepíti a nyomtatóhoz. A legtöbb felhasználó számára ajánlott. Egyéni: Lehetõvé teszi a szoftver nyelvének, és a kívánt összetevõk kiválasztását. A nyelv és az összetevõk kiválasztása után kattintson a Tovább gombra. Használati útmutató megtekintése: Lehetõvé teszi a Felhasználói kézikönyv megtekintését. Ha a számítógépére nincs telepítve az Adobe Acrobat, kattintson erre az opcióra, és a rendszer automatikusan telepíti az Adobe Acrobat Reader programot. 4 A telepítés befejezése után megjelenik a tesztoldalt nyomtatási párbeszédablak. Ha tesztoldalt kíván nyomtatni, válassza ki a megfelelõ opciót és kattintson a Tovább gombra. Ellenkezõ esetben kattintson a Tovább gombra, és ugorjon a 6, lépésre. 5 Ha a tesztoldal megfelelõen nyomtatta ki a készülék, kattintson az Igen gombra. Ha nem, kattintson a Nem gombra az újranyomtatáshoz. 6 Ha szeretné magát Samsung nyomtató-felhasználóként regisztrálni és Samsung információkat kapni, pipálja ki a jelölõdobozt és kattintson a Befejezés gombra. Most már saját hozzáféréssel rendelkezik a Samsung honlaphoz. 24 TELEPíTéSI útmutató

25 Ellenkezõ esetben kattintson a Befejezés gombra. Magyar MEGJEGYZéSEK: Ha a nyomtató nem mûködik megfelelõen, telepítse újra a nyomtató illesztõprogramot. A nyomtató Macintosh és Linux rendszereken is használható. Részletes információkért lásd a nyomtató Felhasználói kézikönyvét a CD-ROM-on. A szoftver telepítése után az szükség szerint eltávolítható vagy újratelepíthetõ. Az illesztõprogram nyelvét is meg lehet változtatni. Részletes információkért lásd oldal. TELEPíTéSI útmutató 25

26 A nyomtató szoftver újratelepítése Ha a telepítés sikertelen, a szoftvert újra lehet telepíteni. 1 A Start menübõl válassza ki a Programok Samsung CLP-510 Series menüpontot. Helyezze be a CD-ROM-ot a CD-ROM meghajtóba. 2 Válassza ki a Karbantartás menüpontot. 3 Válassz aki a Javítás opciót. MEGJEGYZéS: Ha a készülék nincs csatlakoztatva a számítógéphez, az alábbi ablak jelenik meg. A készülék csatlakoztatása után kattintson a Tovább gombra. Ha a csatlakozás állapotának ellenõrzését ki akarja hagyni, kattintson a Tovább gombra, majd a Nem gombra az azt követõ képernyõn. Ekkor elindul a telepítés, de a telepítõ nem nyomtat tesztoldalt a telepítés befejezésekor. 26 TELEPíTéSI útmutató

27 4 Válassza ki az újratelepítendõ összetevõket, majd kattintson a Tovább gombra. Magyar Ha a Nyomtató opciót választja ki, megjelenik a tesztoldal nyomtatási ablak. Tegye az alábbiakat: a. Tesztoldal nyomtatásához pipálja ki a jelölõdobozt, majd kattintson a Tovább gombra. b. Ha a tesztoldal megfelelõen nyomtatta ki a készülék, kattintson az Igen gombra. Ha nem, kattintson a Nem gombra az újranyomtatáshoz. 5 Az újratelepítése befejezésekor kattintson a Befejezés gombra. A nyomtató szoftver eltávolítása 1 A Start menübõl válassza ki a Programok Samsung CLP-510 Series menüpontot. Helyezze be a CD-ROM-ot a CD-ROM meghajtóba. 2 Válassza ki a Karbantartás menüpontot. 3 Válassza ki az Eltávolítás menüpontot. Megjelenik az összetevõk listája, melyek közül tetszõlegesen eltávolíthat elemeket. Ha a nyomtató illesztõprogramot szeretné eltávolítani, pipálja ki a Nyomtató opciót. Ha el szeretné távolítani az Állapotjelzõt, pipálja ki az Állapotjelzõ melletti jelölõdobozt. TELEPíTéSI útmutató 27

28 4 Az eltávolítani kívánt összetevõk kiválasztása után kattintson a Tovább gombra. 5 Amikor a gép a kiválasztás megerõsítését kéri, kattintson az Igen gombra. A kiválasztott illesztõprogram és összetevõi törlõdnek a számítógéprõl. 6 A szoftver eltávolítása után kattintson a Befejezés gombra. Az illesztõprogram nyelvének módosítása A szoftver telepítése után is meg lehet változtatni a szoftver nyelvét. 1 A Start menübõl válassza ki a Programok menüpontot. 2 Válassza az Samsung CLP-510 Series, majd a Nyelv kiválasztása opciót. 3 A nyelv kiválasztása ablakban válassza ki a kívánt nyelvet, majd kattintson az OK gombra. 28 TELEPíTéSI útmutató

29 10. lépés A Felhasználói kézikönyv megtekintése A Samsung CLP-510 Felhasználói kézikönyv Adobe Acrobat PDF formátumban a szoftver CD-ROM-on található. A kézikönyvben rugalmasan és kényelmesen érheti el az Önt érdeklõ információkat. Magyar A kézikönyveket a képernyõn különbözõ formátumban lehet megtekinteni (egyoldalas nézet, folyamatos egyoldalas vagy kétoldalas nézet, akár 1 600%-os nagyítás vagy 12,5%-os kicsinyítés, folyamatosan görgetett kétoldalas vagy cikknézet). A kézikönyv szükség szerint ki is nyomtatható. Windows esetén 1 A Start menübõl válassza ki a Programok menüpontot. 2 Válassza ki a Samsung CLP-510 Series, majd a Használati útmutató megtekintése opciót. Automatikusan elindul az Adobe Acrobat, és megjelenik a Felhasználói Útmutató. MEGJEGYZéS: Ha a számítógépére nincs telepítve az Adobe Acrobat, a Használati útmutató megtekintése opció kiválasztása automatikusan telepíti az Adobe Acrobat programot. Ha a telepítés befejezõdött, ismételje meg az 1. és 2. lépést. Macintosh esetén 1 Helyezze be a CD-ROM-ot a CD-ROM meghajtóba. 2 Kattintson kétszer a SAMSUNG_CLP ikonra a Macintosh asztalon. 3 Kattintson kétszer a Manual mappára. 4 Kattintson az adott nyelvnek megfelelõ mappára. 5 Kattintson kétszer a Guide.pdf fájlra. Elindul az Adobe Acrobat program, és megtekinthetõ a Felhasználói kézikönyv. TELEPíTéSI útmutató 29

30 Linux esetén 1 Amikor megjelenik a rendszergazda bejelentkezõ ablak, írja be felhasználónévként, hogy root, majd írja be a rendszergazda jelszavát. 2 Helyezze be a nyomtató szoftvert tartalmazó CD-ROM-ot. 3 Kattintson a képernyõ alján levõ ikonra. Amikor megjelenik a terminálképernyõ, gépelje be: [root@local /root]# cd /mnt/cdrom (a CD-ROM könyvtár) [root@local cdrom]# gv manual/enguide.pdf MEGJEGYZéS: Ha régebbi GhostScript verzióval rendelkezik, lehet hogy a pdf fájl nem jelenik meg. Ebben az esetben telepítse az Acrobat Reader szoftvert a rendszerre, vagy olvassa el a kézikönyvet Windows rendszeren. 1. Kattintson a képernyõ alján levõ ikonra. A megjelenõ konzolon írja be az alábbiakat: [root@local /root]# cd /mnt/cdrom (a CD-ROM könyvtár) [root@local cdrom]#./manual/acrobat4/install 2. A licencszerzõdés elolvasása után írja be, hogy accept 3. Amikor a rendszer a telepítési könyvtárat kéri, nyomja le az Enter billentyût. 4. Az Acrobat Reader futtatásához teljes elérési út nélküli szimbolikus linket kell létrehoznia: [root@local cdrom]# ln -s /usr/local/acrobat4/bin/ acroread /usr/bin/acroread 5. Ezután elolvashatja a pdf fájlokat az Acrobat Reader használatával: [root@local cdrom]# acroread /mnt/cdrom/manual/ EnGuide.pdf 30 TELEPíTéSI útmutató

31

32 Az útmutató kizárólag tájékoztatási célt szolgál. Az itt szereplõ információk elõzetes értesítés nélkül változhatnak. A Samsung Electronics nem felelõs a jelen kézikönyv használatából eredõ, vagy azzal a kapcsolatos közvetlen és közvetett károkért Samsung Electronics Co., Ltd. Minden jog fenntartva. A CLP-510, CLP-510N és a Samsung logo a Samsung Electronics Co., Ltd. védjegyei. A Centronics a Centronics Data Computer Corporation védjegye. Az Apple, TrueType, Laser Writer és Macintosh az Apple Computer, Inc. védjegyei. Az IBM és IBM PC az International Business Machines Corporation védjegyei. A Microsoft, Windows, Windows 9x, Windows ME, Windows 2000, Windows 2003, Windows NT 4.0 és Windows XP a Microsoft Corporation bejegyzett védjegyei. Az összes többi márka és terméknév tulajdonosaik védjegye. 1

33 Contact SAMSUNG WORLD WIDE If you have any comments or questions regarding Samsung products, contact the SAMSUNG customer care center. Country Customer Care Center Web Site CANADA SAMSUNG ( ) MEXICO SAMSUNG ( ) U.S.A SAMSUNG ( ) ARGENTINE BRAZIL CHILE (SAMSUNG) COSTA RICA ECUADOR EL SALVADOR GUATEMALA JAMAICA PANAMA PUERTO RICO REP. DOMINICA TRINIDAD & TOBAGO VENEZUELA BELGIUM CZECH REPUBLIC DENMARK FINLAND FRANCE ( 0,15/min) GERMANY ( 0,12/min) 2

34 Country Customer Care Center Web Site HUNGARY ITALIA LUXEMBURG NETHERLANDS ( 0,10/min) NORWAY POLAND PORTUGAL SLOVAKIA SPAIN SWEDEN U.K RUSSIA UKRAINE AUSTRALIA CHINA HONG KONG INDIA INDONESIA JAPAN MALAYSIA PHILIPPINES SAMSUNG ( ) SINGAPORE 1800-SAMSUNG ( ) THAILAND TAIWAN VIETNAM SOUTH AFRICA (SAMSUNG) U.A.E 800SAMSUNG ( ) 3

35 TARTALOMJEGYZÉK Fejezet 1: Bevezetés Különleges szolgáltatások A nyomtató részei Elölnézet Jobb oldali nézet Hátulnézet Fejezet 2: A kezelõegység használata A kezelõegység Kijelzõ Gombok A kezelõegység menüinek használata A Kezelõegység menüinek elérése Kezelõegység menük áttekintése Information menü Layout menü Printer menü Color menü Setup menü Network menü Fejezet 3: Nyomtatási anyagok használata Papír és egyéb anyagok kiválasztása Méret és kapacitás Útmutató papír és speciális anyagok használatához Papír betöltése Az 1. tálca használata A tálcában levõ papír méretének módosítása Az opcionális 2. tálca használata A multi-funkciós tálca használata A kézi adagoló használata

36 Speciális nyomtatási anyagok használata Nyomtatás borítékra Nyomatás címkékre Nyomtatás írásvetítõ fóliára Nyomtatás elõnyomott papírra Nyomtatás levelezõlapra vagy egyedi méretû anyagokra Fejezet 4: Nyomtatási feladatok A nyomtató illesztõprogram tulajdonságai Dokumentum nyomtatása Nyomtatási feladat törlése A nyomtató beállítása Elrendezés fül Papír fül Grafika fül Extrák fül Névjegy fül Kedvenc beállítások használata A Súgó használata Fejezet 5: Speciális nyomtatási szolgáltatások Kétoldalas nyomtatás A dokumentum méretezése A dokumentum kinyomtatása a kiválasztott papírméretnek megfelelõen Több oldal nyomtatása egy lapra Poszterek nyomtatása Füzet nyomtatás Vízjelek használata Meglévõ vízjel használata Vízjel készítése Vízjel szerkesztése Vízjel törlése Sablonok használata Mi a sablon? Új sablon készítése Sablonoldal használata Sablonoldal törlése

37 Az állapotjelzõ használata Az állapotjelzõ telepítése A hibaelhárító használata Az Állapotjelzõ program beállításainak módosítása Fejezet 6: A nyomtató karbantartása Konfigurációs oldal nyomtatása Segédanyagok cseréje Festékkazetták kezelése A festékkazetta tárolása Festékkazetta várható élettartama A festék eloszlatása a kazettában A festékkazetták cseréje A festékpor gyûjtõ tartály cseréje A képalkotó egység cseréje A közvetítõszalag cseréje A nyomtató tisztítása A nyomtató külsejének tisztítása Az LSU tisztítása a nyomtató belsejében A nyomtató belsejének tisztítása Pótalkatrészek A nyomtató kezelése a honlapján keresztül Az értesítés beállítása Válassza ki a Kapcsolattartási információk fület Fejezet 7: Problémamegoldás Hibakeresési ellenõrzõ lista Általános nyomtatási problémák megoldása Papírelakadás megszüntetése A papírfelvételi területen Multi-funkciós tálca használata A nyomtató belsejében A papírkiadó területen A duplex területen Elakadás az opcionális 2. tálcában Tippek a papírelakadás elkerülésére Nyomtatási minõséggel kapcsolatos problémák megoldása

38 A kijelzõ üzenetei Gyakori Windows problémák Gyakori Macintosh problémák Gyakori Linux problémák Függelék A: A nyomtató használata a Macintosh számítógépen Szoftver telepítése Macintosh számítógépre... A.2 A nyomtató beállítása... A.4 Hálózati kábellel csatlakoztatott Macintosh esetén... A.4 USB kábellel csatlakoztatott Macintosh esetén... A.5 Dokumentum nyomtatása... A.6 Nyomtatási feladat törlése... A.6 Speciális nyomtatási szolgáltatások használata... A.7 Több oldal nyomtatása egy lapra... A.7 Duplex nyomtatás... A.8 Nyomtatási feladat ütemezése... A.9 Függelék B: A nyomtató használata Linux operációs rendszer esetén A nyomtató illesztõprogram telepítése... B.2 Rendszerkövetelmények... B.2 A nyomtató illesztõprogram telepítése... B.2 A nyomtató csatlakozási módjának megváltoztatása. B.6 A nyomtató illesztõprogram eltávolítása... B.7 A nyomtatóbeállító szoftver használata... B.8 LLPR beállítások módosítása... B.10 7

39 Függelék C: A nyomtató használata a hálózaton A nyomtató megosztása a hálózaton... C.2 Nyomtató helyi megosztásának beállítása... C.3 Windows 95/98/ME... C.3 Windows NT 4.0/2000/2003/XP... C.4 Nyomtató hálózati kapcsolatának beállítása... C.6 Hálózati paraméterek beállítása a kezelõpultról... C.6 Függelék D: Opcionális nyomtató tartozékok telepítése A nyomtató memóriájának bõvítése... D.2 DIMM memóriamodul eltávolítása... D.6 Hálózati kártya telepítése... D.7 Opcionális tálca telepítése... D.12 Függelék E: Elõírások Nyomtató mûszaki adatok... E.2 Papír elõírások... E.4 Áttekintés... E.4 Támogatott papírtípusok... E.5 Irányelvek papír használatához... E.6 Papír elõírások... E.7 Kimeneti papírkapacitás... E.7 Bemeneti papírkapacitás... E.7 A nyomtató és a papír tárolási elõírásai... E.8 Boríték... E.9 Címkék... E.11 Írásvetítõ fóliák... E.11 8

40 Környezetvédelmi és biztonsági információk Lézerbiztonsági nyilatkozat A jelen nyomtató megfelel az Amerikai Egyesült Államok területén érvényben levõ DHHS 21 CFR, 1. fejezet, J alfejezet Class I (1) lézertermékekre vonatkozó követelményeknek, más országokban a nyomtató az IEC 825 szerinti Class I lézerterméknek minõsül. A Class I kategóriába tartozó lézertermékek nem minõsülnek veszélyesnek. A lézert és a nyomtatót úgy tervezték, hogy normál üzemi körülmények, felhasználói karbantartás vagy elõírt szervizmûveletek során a mûveletet végzõ személyt ne érje a Class I szintnél magasabb lézersugárzás. FIGYELMEZTETéS Soha ne használja, vagy végezzen javítást a nyomtatón úgy, hogy a védõburkolat le van véve a lézer vagy letapogató egységrõl. A visszavert láthatatlan fénysugár károsíthatja a szemet. A termék használata során minden esetben be kell tartani az alapvetõ biztonsági óvintézkedéseket a tûz-, baleset-, és áramütés veszélyének csökkentése érdekében: 9

41 Ózonbiztonság OZONE Normál üzemi körülmények mellett a berendezés ózont termel. A képzõdött ózon nem veszélyezteti a nyomtató használójának egészségét. Ennek ellenére javasolt a nyomtatót jól szellõzõ helyen elhelyezni. Újrahasznosítás Ha további információra van szüksége az ózonkibocsátással kapcsolatban, lépjen kapcsolatba a legközelebbi Samsung márkakereskedõvel. Kérjük a termék csomagolóanyagait környezettudatos módon hasznosítsa újra, vagy dobja ki. A termék megfelelõ leadása (Elektromos és elektronikus készülékek hulladékkezelése) A terméken vagy a hozzá tartozó dokumentáción szereplő jelzés arra utal, hogy hasznos élettartama végén a terméket nem szabad háztartási hulladékkal együtt kidobni. Annak érdekében, hogy megelőzhető legyen a szabálytalan hulladékleadás által okozott környezet- és egészségkárosodás, különítse ezt el a többi hulladéktól, és felelősségteljesen gondoskodjon a hulladék leadásáról, a hulladékanyagok fenntartható szintű újrafelhasználása céljából. A háztartási felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektől kérjenek tanácsot arra vonatkozóan, hová és hogyan vihetik el ez elhasznált terméket a környezetvédelmi szempontból biztonságos hulladékleadás céljából. Az üzleti felhasználók lépjenek kapcsolatba a forgalmazóval, és vizsgálják meg az adásvételi szerződés feltételeit. A terméket nem szabad leadni kereskedelmi forgalomból származó egyéb hulladékkal együtt. 10

42 Rádiófrekvenciás kibocsátás FCC elõírások A jelen berendezés megfelel az FCC elõírások 15. fejezetében szereplõ Class B osztályú digitális eszközökre vonatkozó határértékeknek. Ezen határértékek célja a megfelelõ védelem biztosítása a lakossági felhasználásból eredõ káros interferencia ellen. A berendezés rádiófrekvenciás energiát állít elõ, használ és sugároz, ami ha a készüléket nem az utasításoknak megfelelõen használják, zavarhatja a rádiókommunikációt. Nem garantálható, hogy az interferencia az adott alkalmazás során nem jön létre. Ha a jelen berendezés zavarja a rádió- vagy televízióadások vételét, és ezt a berendezés ki- és bekapcsolásával meg lehet állapítani, a felhasználói az alábbi intézkedésekkel küszöbölheti ki a zavarást: 1. A vevõantenna áthelyezése vagy más irányba fordítása. 2. A készülék és a TV illetve rádiókészülék közti távolság növelése. 3. Csatlakoztassa a berendezést a TV illetve rádiókészülék hálózati aljzatától elválasztott áramkör aljzatára. 4. Kérjen tanácsot a márkakereskedõtõl, vagy tapasztalt rádió/tv mûszerésztõl. VIGYáZAT: A gyártó által kifejezetten nem engedélyezett módosítások végrehajtása következtében a felhasználó elvesztheti a jogot a berendezés üzemeltetésére. 11

43 Kanadai rádiófrekvenciás elõírások A jelen digitális berendezés nem lépi túl a Kanadai Ipari és Tudományos Testület ICES-003 Digitális Berendezések szabványában foglalt Class B hatértékû, az interferencia-okozó berendezésekre vonatkozó rádiózaj kibocsátást. Cet appareil numérique respecte les limites de bruits radioélectriques applicables aux appareils numériques de Classe B prescrites dans la norme sur le matériel brouilleur: Appareils Numériques, ICES-003 édictée par l Industrie et Sciences Canada. Amerikai Egyesült Államok Szövetségi Kommunikációs Bizottság (FCC) A berendezés az FCC 15. fejezete szerinti eszköznek minõsülnek. Az esetlegesen a nyomtatóba szerelt (épített) kisteljesítményû, a 2,4 GHz sávot használó Rádió LAN rádiófrekvenciás (RF) vezeték-nélküli kommunikációs eszközök. Ez a fejezet csak akkor alkalmazható, ha ilyen eszközök vannak a nyomtatóban. A vezeték-nélküli eszközök meglétével kapcsolatban lásd a készülék címkéjét. A rendszerben található vezeték-nélküli eszközök csak az Amerikai Egyesült Államok területén belüli használatra vannak tanúsítva, ha a címkén FCC szám található. Az FCC általános irányelve szerint 20 cm (8 hüvelyk) távolságnak kell lennie az eszköz és a test között, ha a test közelében használják a vezeték-nélküli eszközt (a szélsõhelyzetet nem számítva). Bekapcsolt állapotban az eszköznek több mint 20 cm (8 hüvelyk) távolságra kell lennie a testtõl. A nyomtatóba szerelt vezetéknélküli eszköz (vagy eszközök) kimeneti teljesítménye jóval az FCC által meghatározott RF expozíciós határértékek alatt van. Az adót tilos más antennával vagy adóval együtt, illetve azzal összekötve mûködtetni. Az eszköz mûködtetésének két feltétele van: (1) Az eszköz nem okozhat káros interferenciát, és (2) az eszköznek el kell nyelnie minden interferenciát, beleértve az olyat is, ami az eszköz nem kívánatos mûködését eredményezheti. A vezeték-nélküli eszközök nem szervizelhetõk a felhasználó által. Semmilyen körülmények se módosítsa õket. A vezeték-nélküli eszközök módosításával által elveszítheti a használati engedélyt. Lépjen kapcsolatba a gyártóval vagy a szervizzel. FCC nyilatkozat a vezeték-nélküli LAN hálózat használatához: Az adó és antenna kombináció üzemeltetésével az antenna felszerelési helyéhez közel esõ helyeken a rádiófrekvenciás expozíció meghaladhatja az 1 mw/cm 2 értéket. Ezért a felhasználónak mindig legalább 20 cm-es távolságot kell tartania az antennától. Az eszközt nem lehet más adókkal vagy antennákkal egy helyen üzemeltetni. 12

44 Megfelelõségi nyilatkozat (európai országok) Engedélyek és jóváhagyások A terméken levõ CE jelzi, hogy a Samsung Electronics Co., Ltd. Megfelelõségi Nyilatkozata megfelel az Európai Unió hatályos 93/68/EEC Direktíváinak, az alábbi dátumok szerint: január 1.: Európai Tanács 73/23/EEC irányelv, A tagállamok alacsony feszültségû berendezéseivel kapcsolatos jogszabályok harmonizációjáról január 1.: Európai Tanács 89/336/EEC (92/31/EEC) irányelv, a tagállamok elektromágneses kompatibilitásával kapcsolatos jogszabályok harmonizációjáról március 9.: Európai Tanács 1999/5/EC irányelv a rádió-berendezésekrõl és telekommunikációs végberendezésekrõl, valamint azok megfelelõségének kölcsönös elismerésérõl. A vonatkozó irányelveket és a hivatkozott szabványokat tartalmazó teljes megfelelõségi nyilatkozat a Samsung Electronics Co., Ltd. képviselõjétõl szerezhetõ be. EC tanúsítás Megfelelés az 1999/5/EC Rádió-berendezések és telekommunikációs végberendezések irányelvnek (FAX) A jelen Samsung terméket a Samsung belsõleg ellenõrizte az analóg kapcsolt vonali telefonhálózatra (PSTN) egy végponttal történõ csatlakozásra az 1999/5/EC irányelv követelményeinek megfelelõen. A termék kialakítása lehetõvé teszi a nemzeti PSTN hálózatokon és azokkal kompatibilis PBX eszközökkel való alkalmazást az európai országokban: Probléma esetén vegye fel a kapcsolatot a Samsung Electronics Co., Ltd. európai minõségbiztosítási laboratóriumával (Euro QA Lab). A termék megfelel a TBR21 és/vagy TBR38 elõírásainak. A szabványnak megfelelõ végberendezések használata és alkalmazása megkönnyítése érdekében az Európai Telekommunikációs Szabványok Intézete (ETSI) egy tanácsadó dokumentumot adott ki (EG ), amely a TBR21 végberendezések hálózati kompatibilitásával kapcsolatos megjegyzéseket és további követelményeket tartalmaz. A termék kialakítása teljes mértékben megfelel a dokumentumban található vonatkozó követelményeknek, megjegyzéseknek. Európai rádióengedély információk (EU-jóváhagyással ellátott rádióeszközökkel rendelkezõ készülékek esetén) A jelen készülék egy nyomtató. Az otthoni vagy irodai használatra készült eszközben lehet, hogy beszerelt (beépített) kisteljesítményû, a 2,4 GHz sávot használó Rádió LAN rádiófrekvenciás (RF) vezeték-nélküli kommunikációs eszközök találhatók. Ez a fejezet csak akkor alkalmazható, ha ilyen eszközök vannak a nyomtatóban. A vezeték-nélküli eszközök meglétével kapcsolatban lásd a készülék címkéjét. 13

45 A rendszerben található vezeték-nélküli eszközök csak az Európai Unió és társult országai területén belüli használatra vannak tanúsítva, ha a címkén CE jelölés és a jóváhagyó testületi regisztrációs szám, valamint figyelmeztetõ jelzés található. A nyomtatóba szerelt vezeték-nélküli eszköz vagy eszközök kimeneti teljesítménye jóval az Európai Bizottság által az R&TTE irányelvben meghatározott RF expozíciós határértékek alatt van. A vezeték-nélküli engedély hatálya alá tartozó európai országok: EU Elfogadják az EU irányelvet Ausztria, Belgium, Dánia, Finnország, Franciaország (frekvenciakorlátozásokkal) Németország, Görögország, Írország, Olaszország, Luxemburg, Hollandia, Portugália, Spanyolország, Svédország és az Egyesült Királyság Izland, Liechtenstein, Norvégia és Svájc Európai államok, melyekben korlátozás van érvényben: EU Elfogadják az EU irányelvet Franciaországban a frekvenciatartomány 2 446, ,5 MHz-re korlátozódik a 10 mw-ott meghaladó adóteljesítményû vezeték-nélküli eszközök Egyelõre nincs korlátozás. Törvényi megfelelõségi nyilatkozat Vezeték-nélküli információk Vezeték-nélküli információk Az esetlegesen a nyomtatóba szerelt (épített) kisteljesítményû, a 2,4 GHz sávot használó Rádió LAN rádiófrekvenciás (RF) vezeték-nélküli kommunikációs eszközök. Az alábbi fejezet a vezeték-nélküli eszközök kezelésének általános áttekintését tartalmazza. Az egyes országokról (vagy országcsoportokról) szóló részben soroltuk fel a további korlátozásokat, óvintézkedéseket, vagy speciális elõírásokat. A rendszerben található vezeték-nélküli eszközöket csak a rendszer címkéjén található rádióengedély jelöléseknek megfelelõ országokban lehet használni. Ha az Ön országa nincs feltüntetve a címként, forduljon az országa szerinti hírközlési felügyelethez engedélyért. A vezeték-nélküli eszközök használata szigorúan szabályozott, a használat korlátozás alá eshet. A nyomtatóba szerelt vezeték-nélküli eszköz (vagy eszközök) kimeneti teljesítménye jóval a jelenleg ismert RF expozíciós határértékek alatt van. Mivel a (nyomtatóba esetlegesen beépített) vezeték-nélküli eszközök kevesebb energiát bocsátanak ki, mint a rádiófrekvenciás szabványok és ajánlások, a gyártó tudomása szerint az eszközök használata biztonságos. A teljesítményszinttõl függetlenül kerülni kell a normál mûködés közbeni emberi érintkezést. 14

46 Általános irányelvként 20 cm (8 hüvelyk) távolságot kell tartani az eszköz és a test között, ha a vezeték-nélküli eszközt testközelben használja (a szélsõhelyzetek kivételével). Az eszközt több mint 20 cm (8 hüvelyk) távolságra kell tartani a testtõl ha a vezeték-nélküli eszköz üzemel. Az adót tilos más antennával vagy adóval együtt, illetve azzal összekötve mûködtetni. Egyes esetekben korlátozni kell a vezeték-nélküli eszközök használatát. Példák a gyakoribb korlátozásokra: A rádiófrekvenciás vezeték-nélküli kommunikáció zavarhatja a repülõgépek berendezéseit. A hatályos repülési jogszabályok szerint repülõgépen utazás közben kik kell kapcsolni a vezeték-nélküli eszközöket. A B (vezeték-nélküli Ethernet) és Bluetooth kommunikációs eszközök példák a vezeték-nélküli kommunikációs eszközökre. Olyan környezetben, ahol a más eszközök vagy szolgáltatások zavarása káros, vagy annak minõsül, a vezeték-nélküli eszközök használatát korlátozhatják, vagy megtilthatják. Repülõtereket, kórházakban, vagy oxigént illetve éghetõ gázokat tartalmazó légkörben a vezeték-nélküli eszközök használatát korlátozhatják, vagy megtilthatják. Ha olyan környezetben tartózkodik, ahol nem tud meggyõzõdni a vezeték-nélküli eszközök használatának lehetõségérõl, kérjen engedély a használatra mielõtt bekapcsolná az eszközt. Az egyes országok eltérõ szabályokat alkalmaznak a vezeték nélküli eszközök használatára. Mivel a készülék vezeték-nélküli eszközzel van felszerelve, ha országok közt utazik a készülékkel, vegye fel a kapcsolatot a hírközlési hatóságokkal a vezeték-nélküli eszköz célországbeli használhatóságával kapcsolatban. Ha a készülék beágyazott vezeték-nélküli eszközt tartalmaz, ne használja a vezeték-nélküli eszközt, amíg minden fedél és árnyékolás nincs a helyén, és a rendszer nincs teljesen összeszerelve. A vezeték-nélküli eszközök nem szervizelhetõk a felhasználó által. Semmilyen körülmények se módosítsa õket. A vezeték-nélküli eszközök módosításával által elveszítheti a használati engedélyt. Lépjen kapcsolatba a gyártóval vagy a szervizzel. Csak az Ön országának megfelelõ illesztõprogramokat használjon az eszközhöz. További információkért lásd a gyártói Rendszer-helyreállító készletet, vagy vegye fel a kapcsolatot a terméktámogatás osztállyal. 15

47 EU Declaration of Conformity (LVD,EMC) For the following product : Color Laser Beam Printer (Product name) CLP-510, CLP-510N (Model Number) Manufactured at : 1) Samsung Electronics Co.,Ltd. #259, Gongdan-Dong, Gumi-City, Gyungbuk, KOREA ) Shandong Samsung Telecommunications Co., Ltd. Sanxing Road, Weihai Hi-tech, IDZ Shandong Province, , China Place: M264 (factory name, address) We hereby declare, that all major safety requirements, concerning to CE Marking Directive[93/68/EEC] and Low Voltage Directive [73/23/EEC], ElectroMagnetic Compatibility [89/336/EEC], amendments [92/31/EEC] are fulfilled, as laid out in the guideline set down by the member states of the EEC Commission. This declaration is valid for all samples that are part of this declaration, which are manufactured according to the production charts appendix. The standards relevant for the evaluation of safety & EMC requirements are as follows : LVD : EN60950:2000, IEC60950:1999, EN :1994inc A1:1996/IEC :1993incA1:1997 EMC : EN55022:1998incA1:2000, EN :2000, EN61000:3-3:1995incA1:2001, EN55024:1998incA1:2001, AS/NZS3548:1995, EN61000:4-2:1995, EN61000:4-1996, EN61000:4-4:1995, EN61000:4-5:1995, EN61000:4-6:1996, EN61000:4-11: Certificate of conformity / Test report issued by : LVD : TUV Rheinland EMC : SAMSUNG Electronics EURO Q.A. Lab. in the U.K. 2. Technical documentation kept as : (Manufacturer) Samsung Electronics Co.,Ltd. Samsung Electronics Co.,Ltd. #259,Gongdan-Dong,Gumi-City Gyungbuk, Korea (placeanddateofissue) Whan-Soon Yim / Senior Manager (nameandsignatureofauthorizedperson) (Representative in the EU) 16 Samsung Electronics Euro QA Lab. Blackbushe Business Park, Saxony Way Yateley, Hampshire, GU46 6GG, UK (placeanddateofissue) Yong-Sang Park / Manager (nameandsignatureofauthorizedperson)

48 1 BEVEZETÉS Gratulálunk a nyomtató megvásárlásához! A fejezet tartalma: Különleges szolgáltatások A nyomtató részei

49 Különleges szolgáltatások A nyomtató számos, a nyomtatási minõséget javító különleges szolgáltatással van ellátva. Ezek az alábbiak: Kitûnõ minõségû és gyors színes nyomtatás A teljes színtartományban lehet nyomtatni, a cián, magenta, sárga és fekete színek használatával. Akár x dpi (tényleges) felbontásban is nyomtathat. Lásd 4.9 oldal. Fekete-fehér üzemmódban a nyomtató 24 db/perc sebességgel nyomtat A4-es méretû lapokat, letter méret esetén a sebesség 25 db/perc. Színes üzemmódban az A4/ letter méretû papírok nyomtatási sebessége 6 db/perc. Kétoldalas nyomtatás esetén a nyomtató A4/Letter méretû lapokat 11,6 kép/perc sebességgel nyomtat fekete fehéren és 6 kép/perc sebességgel színesben. Rugalmas papírkezelés A Standard 250-lapos bemeneti tálca (1. tálca) és az opcionális 500-lapos bemeneti tálca (2. tálca) az A4/letter méretû papírok használatát teszi lehetõvé. A Multi-funkciós tálca támogatja a fejléces levélpapírok, borítékok, címkék, egyedi méretû anyagok, levelezõlapok és nehéz papírok használatát. A Multi-funkciós tálcába legfeljebb 100 sima papírlap helyezhetõ. 8 9 Professzionális dokumentumok készítése Vízjelek nyomtatása. Egyedi külsõt adhat dokumentumainak vízjelek, mint pl.: Bizalmas használatával. Lásd 5.10 oldal. Füzet nyomtatás. Ez a szolgáltatás teszi lehetõvé a dokumentumok füzetként történõ kinyomtatását. Kinyomtatás után mindössze össze kell hajtani és tûzni az oldalakat. Lásd 5.9 oldal. Poszter nyomtatása. A dokumentumon levõ szöveget és képeket a rendszer kinagyítja, majd több papírlapra nyomtatja ki, így a lapok összeragasztásával egy posztert kap. Lásd 5.7 oldal. 1.2 BEVEZETÉS

50 Takarítson meg idõt és pénzt A papírtakarékosság érdekében a lap mindkét oldalára nyomtathat (kétoldalas nyomtatás). Lásd 5.2 oldal. Több oldalt egy papírlapra nyomtathat a takarékos lapfelhasználás érdekében. Sima papírból és készíthet elõnyomott ûrlapokat vagy fejléces papírt. Lásd Sablonok használata a5.13oldalon. A nyomtató automatikusan elektromos energiát takarít meg, a fogyasztás csökkentésével amikor nem nyomtat. 1 A nyomtató kapacitásának bõvítése A nyomtató 64 MB memóriával rendelkezik, ami egészen 192 MB-ig bõvíthetõ. A nyomtató felszerelhetõ egy opcionális 500-lapos papírtálcával is. Ez a tálca lecsökkenti a papír-újratöltések gyakoriságát. A Hálózati csatlakozó teszi lehetõvé a hálózati nyomtatást. A CLP-510 típushoz opcionálisan rendelhetõ hálózati kártya. Az CLP-510N beépített 10/100 Base TX hálózati csatlakozóval rendelkezik. Mind a CLP-510 és CLP-510N típusokban használható az opcionális vezeték-nélküli hálózati csatoló. Nyomtatás különbözõ szoftverkörnyezetben A nyomtató Windows 95/98/ME/NT 4.0/2000/2003/XP alatt használható. A Windows 95 és Windows NT 4.0 rendszereket csak a CLP-510N nyomtató támogatja. A nyomtató kompatibilis a Macintosh és különbözõ Linux operációs rendszerekkel. A nyomtató USB csatlakozóval van ellátva. A Hálózati csatlakozást is használhatja. Az CLP-510N beépített 10/100 Base TX hálózati csatlakozóval rendelkezik, a CLP-510 nyomtatóhoz telepítenie kell az opcionális vezeték-nélküli hálózati kártyát. Mind a CLP-510 és CLP-510N típusokban használható az opcionális vezeték-nélküli hálózati csatoló. BEVEZETÉS 1.3

51 A nyomtató részei Elölnézet Felsõ fedél (nyissa ki a közvetítõszalag behelyezéséhez) Kimeneti papírtálca Laptartó Felsõ fedél Kioldó gomb Kezelõegység (lásd 2.2 oldal) Elülsõ fedél (a festékpor gyûjtõ tálca cseréjéhez) Fogantyú (a nyomtató emeléséhez) 1. tálca (250-lapos papíradagoló) Bal oldali fedél (nyissa ki teljesen a festékkazetták behelyezéséhez és a felsõ fedél kioldó gombjának lenyomásához) Opcionális 2. tálca (500-lapos papíradagoló) MEGJEGYZÉS: A kimeneti tálca felülete felmelegedhet ha egyszerre sok oldalt nyomtat. Ne érintse meg a forró felületet, és azt tartsa távol gyermekektõl is. 1.4 BEVEZETÉS

52 1 Jobb oldali nézet Jobb fedél (papírelakadás megszüntetéséhez) Multi-funkciós tálca (speciális nyomtatási anyagokhoz) Fogantyú (a nyomtató emeléséhez) Opcionális 2. tálca papírelakadás fedél (nyitásával lehet a 2. tálca papírelakadását orvosolni) BEVEZETÉS 1.5

53 Hátulnézet Vezeték-nélküli hálózat antenna* Vezérlõkártya fedél (opcionális tartozékok beszereléséhez) Hálózati csatlakozó** USB Port Fõkapcsoló Tápcsatlakozó * A vezeték-nélküli hálózati csatlakozót a nyomtató nem tartalmazza. Az eszköz opcionális tartozék, melyet külön kell megvásárolni és beszerelni. ** A hálózati csatlakozó alaptartozék a CLP-510N típuson. A CLP-510 felhasználók külön vásárolhatják meg az opcionális hálózati kártyát. Részletes információkért lásd D.7 oldal. 1.6 BEVEZETÉS
