Frissítési információ

Átírás

1 HNS SPC Első módosítás: Utolsó módosítás: MSSQL7 natív meghajtó. 2. Többszintű MPG előválasztás max. 3 szinttel a korábbi 1 szint helyett. 3. MPG szerkesztésben a fájlnév keresés (browse) funkció javítása előválasztás alkalmazásakor. 4. Egyetlen vizsgált hibaok esetén nem kell külön megadni a selejtek számát, mert az minden egyéb beállítástól függetlenül meghatározható (egyenlő a hibaok előfordulások számával). 5. MPG többszintű előválasztás esetén a visszatérés alapértelmezés szerint mindig az előző előválasztási szintre történik, de ez letiltható. Letiltás esetén a program a menübe tér vissza. 6. MPG képmegjelenítés javítása (a kép frissítése nem működött megfelelően). 7. MPG automatikus mentés esetén a mentés közben is meg lehetett nyomni a kilépés gombot. Ilyenkor az Az adatokat nem rögzítette / ment, eldob, mégsem üzenet jelent meg a képernyőn és ugyanazt a mintát még egyszer el lehetett menteni. Javítva. 8. Abban az esetben, ha a mérési feladat csak E1/E2 parancsokat tartalmaz, akkor a program nem kéri be a minta adatokat. 9. Adatelérési sebesség növelése, elsősorban a képességi index diagram számításánál. 10. A minőségi bizonyítvány készítésekor a program ellenőrzi a gyártás időtartamára vonatkozó beállítást (kezdő- és végidőpont), hibás beállítás esetén nem lép tovább és figyelmeztetésként a hibás megadott időpontra ugrik. 11. Minőségi bizonyítvány, beállítások kezelése javítva (checkbox). 12. Képességi index diagramnál a hónapokra számított indexek kezdő és végidőpontjának meghatározása kijavítva. 13. Több lapból álló nyomtatások kijavítva. 14. Minősítéses szabályozó kártyánál a szabályozó határok értékének kiírása kijavítva (megfelelő frissítés a V gomb megnyomásakor). 15. Egyedi érték és mozgó átlag kártyák esetén a mintakijelölő lista javítása (xbase adatbázis esetén az esetleg előforduló adatbázis hibákat a program lekezeli). 16. A tűrés átállítás funkció javítása. 17. Mérőmunkahely beállítási lehetőség. Bekapcsolt jelszó védelem, közös jelszórendszer és mérőmunkahelyként történő beállítás esetén a program nem kéri be a jelszót, és mindenkit egyes szinten enged bejelentkezni. 18. Kliens órájának állítása az SQL kiszolgáló órájához (engedélyezhető, beállítható, csak SQL adatbázis esetén). 19. A tanúsítványon megjelenő adatok módosítása, az index adatok között a mintanagyság helyett a minták száma jelenik meg. 20. A minősítéses minta adatok megadása ablak módosítása (navigálás a TAB billentyűvel, az ablak kezelése kényelmesebb, az MPG végrehajtás során nincs szükség egérkattintásra). 21. Méréses minták exportálásakor a státussorban jelzett szám javítása (korábban a minták helyett a méréseket számolta a program). 22. Minősítéses minták listázásakor a maszkkód kezelésének javítása (hossz 8-ról 16-ra). 23. Méréses szabályozó kártya mintalista ablakának módosítása. Az ablakban megjelenik a minta átlaga, terjedelme, szórása, a legkisebb, a legnagyobb és az átlaghoz legközelebb eső mért érték, valamint az egyéb minta adatok (operátor, műszak és parti azonosítók, maszk- és szerszámkód). Az ablakban megjelenő ábrán a mért értékre kattintva a baloldalon látható lista megfelelő sorára ugrik a program. A megfogó vagy pozíció kártyára a jobb gombbal kattintva lehet elugrani, ez korábban a bal egérgombbal működött. 24. Méréses szabályozó kártya mintalista ablakának módosítása egyedi érték és mozgó átlag kártyák esetén (az első N-1, nem értelmezett minta megfogó/pozíció azonosítói hibásan jelentek meg). 25. A méréses szabályozó kártya mintalista ablaka megjegyzi a beállított ablakméretet. 26. A szabályozó kártyán megjelenített minta adatok kiválaszthatók, beállítási lehetőség a Beállítások menü Szabályozó kártya beállítások menüpontjában (a szabályozó kártyákon megjeleníthető az operátor- vagy a műszak vagy a parti, vagy a szerszámazonosító és a méréses szabályozó kártyán a terjedelem vagy a maszkkód). 27. xbase adatbázis esetén is üzemenként lehet megadni a közös jelszó rendszer beállításokat (korábban egyetlen beállítás vonatkozott az összes üzemre). 28. Új üzem felvételekor a program bekéri az üzemhez tartozó, egyébként korábban is megadandó egyéb beállításokat (jelszó és terminológia). Korábban ezeket a beállításokat a megfelelő menüpontok kiválasztásával, kézzel kellett elvégezni. 29. A program csak egy példányban indítható el, többszörös indításkor figyelmeztető üzenet jelenik meg (többszörös indítás csak speciális beállítás esetén lehetséges).

2 Első módosítás: Utolsó módosítás: A minőségi bizonyítványon (tanúsítványon) a méréses adatok mellett az összesített minősítéses adatok is szerepelnek. A képességi indexek és az összesített hibaadatok számítása és listázása ki- és bekapcsolható. Csak SQL adatbázis esetén. 2. A sikertelen mérőeszköz ellenőrzés lekezelése a mérési feladat végrehajtása során, javítva. 3. A mérési feladat utolsó végrehajtási idejének kezelése javítva. (Konkurens hozzáférés esetén az MPG fájlban az utolsó végrehajtás ideje esetenként hibásan frissítődhetett.) 4. A méréses és minősítéses minták kijelölő listája kérhető egy megadott maszkkód alapján (lásd az Elemzés menü Időtartomány kijelölés menüpontját). 5. Méréses és minősítéses minták általános törlése dátum alapján (a megadott időtartam valamennyi méréses és minősítéses mintája törlődik az adatbázisból). Csak SQL adatbázis esetén. 6. A minőségi bizonyítvány (tanúsítvány) adatai a képernyőn is megjeleníthetők. A beállítási lehetőségeket lásd a Fájl menü Nyomtatvány beállítás menüpontjánál. 7. Az xbase-sql másolás menüpontban lehetőség van a méréses és a minősítéses minták másolásának egymástól független engedélyezésére. Első módosítás: Utolsó módosítás: Kliens órájának állítása az SQL kiszolgáló órájához, beállítható időközönként. Korábban csak egy perces gyakoriságú ellenőrzés és óra utánállítás volt választható, most ez a gyakoriság beállítható (alapértelmezés perc). Szükség esetén a óra ellenőrzés gyakorisága másodpercben is megadható, ehhez a következő Registry beállítást kell megadni (lásd a dokumentációban található Speciális beállítások leírást): Rate of Client Time Adjusting to SQL Server = sec Az óra ellenőrzés és utánállítás gyakoriságának beállításakor figyelembe kell venni azt, hogy ez a funkció hálózati forgalommal jár, ezért főleg többgépes rendszerben a gépek számát és a funkció szükségességét mérlegelve kell meghatározni ezt az értéket. Alapértelmezésben javasolt érték: 1 perc. 2. MPG figyelmeztetés az adatok mentésére, a mérési feladat végrehajtás gomb megnyomásakor, ha az előzőleg gyűjtött mintákat nem rögzítették (hasonlóan, mint az MPG ablak bezárásakor). 3. Tűrésen kívüli mért érték bevitelekor eltérő hangjelzés. 4. Speciális mérési módszer a HNS SMUX4 mérőeszköz illesztőhöz. Mérőeszköz kódja: HNSSMUX4-SP1 Mért érték: M - M M chn#0 chn#1 M (0:1) = M chn#2 - Mchn#3 (2:3) = 2 ; 2 5. Mintaadatok ablakban az ábra alapján történő pozícionálás a listában javítva. 6. Konfigurációs fájl átirányítás környezeti változó segítségével. Változó: HNSSPC_CFG A változó megadás a: SET HNSSPC_CFG=c:\HNSSPC.CFG Figyelem! A konfigurációs fájl megadásakor, a korábbi verzióktól eltérően, a fájl nevét is meg kell adni. A fájl neve tetszőleges. A konfigurációs fájl a Windows Registry-ben is átirányítható (lásd Speciális programbeállítások). Az átirányítás kiértékelési sorrendje: 1. Alapértelmezett konfigurációs fájl HNSSPC.CFG a programkönyvtárban (HNSSPC.EXE mellett), 2. Átirányított fájl a Windows Registry alapján, 3. Átirányított fájl a környezeti változó alapján. 7. Konkure ns adatrögzítés (MPG: minősítéses adatok) javítva. 8. Könyvtár és fájlnév beállító mezők (xbase adatbázis könyvtár, MPG könyvtár, stb.) támogatása legördülő menükkel (lásd a Beállítások menü Általános programbeállítások menüpontját). Első módosítás: Utolsó módosítás: HNS SMUX-2, SMUX-4 SMUX-10: Mérőeszköz Data gombjának kezelése javítva. 2. HNS SMUX-2, SMUX-4 SMUX-10: Adatforgalom naplózható (be-, kikapcsolás Registry bejegyzéssel).

3 3. Mitutoyo Digimatic MUX-50 és DMX-8: Adatforgalom naplózható (be-, kikapcsolás Registry bejegyzéssel). 4. Microsoft SQL 2000 támogatás (ODBC). 5. Szűrés összetett szűrőfeltétel alapján, javítva. 6. Indexek létrehozása az adatbázis telepítésekor (ORACLE és MSSQL esetében egyaránt). Az indexekre szükség van néhány kiértékeléshez, ezért frissítés esetén a korábban létrehozott SPC adatbázisban az SQL Scripts\ \UPGRADE\EIndexes.SQL szkriptet le kell futtatni. 7. Kliens órájának állítása az SQL kiszolgáló órájához az ikonra kattintáskor. 8. Az első hozzáférési szint főablaka javítva. 9. A CTL3D32.DLL fájlok frissítése a telepítő CD-n. Első módosítás: Utolsó módosítás: A speciális x i és m x minták rögzítése és módosítása javítva (BOT). 2. Archiválás (xbase -> xbase, SQL -> xbase). 3. Minősítéses szabályozó kártyák típusának kijelölhetősége javítva. 4. Szabályozó és egyedi érték kártyák kezelői felületének tiltása az aktuális hozzáférési szintnek megfelelően. 5. Az újramérés a mérési feladatban letiltható, az operátor (az 1. és 2. hozzáférési szinteken) nem tudja megszakítani az adatbevitelt és visszalépni az adatbeviteli folyamatban, vagyis az egyszer már bevitt adatok módosítása letiltható. 6. A mérési feladat adatbevitelének végrehajtása során történt megszakítások (újramérések) naplózhatók. 7. Termék kiválasztás több üzem esetén, javítva (xbase). 8. Automatikus szabályozó kártya megjelenítés lehetséges, abban az esetben is, ha nincs rögzítendő minta. 9. Mintánként változó szabályozó határok változó mintanagyság esetén a p és az u kártyákon (változó vagy átlagos mintanagyság alapján számított szabályozó határok használata választható). 10. Az utolsó kijelölhető mintára ugrás javítva. 11. A szabályozó kártyák ábrázolási tartományát a program automatikusan az ábrázolt minták értéktartományához állítja (FSZH-ASZH / FTH-ATH / Max-Min). 12. AdatKapcsolat - új dátum formátum: hh-nn-éé. A program kezeli az eredeti formában (éééé.hh.nn) és az új formátum szerint megadott dátumokat. Egy adatkapcsolati fájlon belül mindkét formátum előfordulhat, a dátum formátum felismerése automatikusan történik. 13. Az AdatKapcsolat fájl tartalmazhat az adatok tagolására szolgáló üres sorokat és megjegyzés sorokat is. A szöveges megjegyzéseket tartalmazó sorok első karaktere [ vagy ;. 14. Az AdatKapcsolat mérésenként tartalmazhat szöveges megjegyzéseket. A mintába rendezett mérésekhez tartozó szöveges megjegyzéseket a program, vesszővel elválasztva, egymásután fűzi és tárolja a mintához. A mintához rendelhető szöveges megjegyzés hossza legfeljebb 120 karakter lehet. Ha egy adott mintába tartozó, mért értékekhez rendelt, szöveges megjegyzések összes hossza meghaladja a 120 karaktert, akkor a program a sorrendben egymásután fűzött megjegyzések első 120 karakterét rögzíti, a többi karaktert a szöveges megjegyzés végéről levágja. 15. Tanúsítványkészítéskor lehetőség van a maszkkódok (pl. tételazonosítók) összesítő listájának megjelenítésére és kinyomtatására, abban az esetben, ha a tanúsítványon a képességi adatokat egy megadott (-tól,-ig) időtartamra kérjük. 16. Több oldalas nyomtatványok készítése javítva. 17. Méretezhető listamegjelenítő ablak javítva. Első módosítás: Utolsó módosítás: A mérési feladat beállításban beállítható, hogy az operátor csak nagybetűs maszkkódot tudjon megadni. 2. A minőségi tanúsítványon szerepel a termék rajzszáma. 3. Folyamat kiválasztó menü javítva (az előzőleg kijelölt elemeket automatikusan felkínálja, abban az esetben is, ha csak alfolyamatok (megfogó/pozíció) definiáltak és a főfolyamatra nincs nyilvántartás.

4 HNS SPC Első módosítás: Utolsó módosítás: Mérési feladat végrehajtás megszakítása operátori szinten kézi adatbevitel esetén javítva (megszakítás gomb engedélyezése abban az esetben, ha mérési feladatra vonatkozó beállítások között a mérésismétlés engedélyezett). 2. Adatbázis frissítés (xbase V5.31 V5.4) javítva (beavatkozás lista konvertálása javítva). 3. Azonos mintavételi idejű minták kezelése javítva (azonos idejű minták kezelése a fizikai rögzítése sorrend alapján). 4. AdatKapcsolat szolgáltatások bővítve. A megfogó/pozíció adatok automatikusan rögzíthetők az adott géphez (ha a külső mérőprogram, amely az AdatKapcsolat fájlt tölti, csak megfogó és pozíció adatokat továbbít, akkor ezen adatok megfogóhoz és pozícióhoz történő rögzítése mellett az adatok géphez is történő rögzítését a program automatikusan elvégzi). A funkció az AdatKapcsolat beállítás menüpont alatt engedélyezhető vagy letiltható. Első módosítás: Utolsó módosítás: A/D mérések beállításánál (Beállítások menü Mérőeszköz kijelölés és beállítás menüpont, Mérőeszköz kiválasztás ablak) az A/D kártya típusának kijelölése javítva. 2. A/D [ gyors változás csúcsérték] mérési mód inicializáló ablakában megjelenített hibajelzés javítva. A mérőeszköz ellenőrzés (inicializálás) során a program leellenőrzi a mérési mód beállításai között megadott mérésindítási küszöbértéket (Start [skála]:), amely nem lehet kisebb vagy egyenlő az alsó kalibrációs pont skála értékénél (Kalibráció/pont#2/skála). A hibás beállításra az inicializáló ablak státussorában megjelenített Start? üzenet figyelmeztet. 3. A mérési idő kezelésének kibővítése a másodperc adatok kezelésével az AdatKapcsolat fájl beolvasásakor és visszaírásakor. A program korábban is elfogadta az idő mezőben a másodperc értéket (óó:pp[:mm]), de a másodperc értéket nem dolgozta fel. 4. HNS SMUX-x inicializálási hiba lekezelése javítva. 5. Az adatgyűjtők kezelésére szolgáló ablakokban a kiolvasásra használható kommunikációs port automatikus felkínálása kijavítva. 6. Támogatott A/D kártyák listájának bővítése az Advantech PCL-818x (ISA) és a PCI-1731 (PCI) kártyákkal. 7. Mérési feladat szerkesztőben az A/D kártya kijelölés javítva. 8. Minták törlésekor a minta kijelölő ablak javítva. 9. Jelszóbekérés letiltott jelszóvédelemnél (,,, ) javítva. 10. A kritikus adatbázis relációk ellenőrzése az xbase adatbázis karbantartásakor. 11. Méréses folyamat beállítások rögzítése (időben előre mód) javítva. 12. Új szolgáltatás: HNS AzonosítóKapcsolat (SPC azonosítók exportálása szövegfájlokba, xbase és SQL adatbázisok esetén egyaránt). Első módosítás: Utolsó módosítás: Telepítő program csere (frissítés telepítése előtt nem szükséges az előző változat eltávolítása). 2. A mérési feladatban a tűrésen kívüli mért értékek esetén lehetőség van figyelmeztető üzenet megjelenítésére, és a figyelmeztető ablakból a mérés megismétlésére. A szolgáltatás ki- és bekapcsolható. 3. A szabályozókártyán megjeleníthető Minta adatok ablakban a program a minta legnagyobb és legkisebb mért értékei mellett kijelzi a második legnagyobb és a második legkisebb értékeket is. 4. SQL adatbázis esetén archiváláskor az archivált minták eltávolítása az eredeti adatbázisból nem lehetséges, ez a funkció a jövőben csak xbase adatbázisok esetén lehetséges. Első módosítás: Utolsó módosítás: A mért érték diagramon is kezelhetők a beavatkozások és a szöveges megjegyzések (kijelzés és kezelés azonos a szabályozó kártyákon megszokottal).

5 2. A mérési feladatban lehetőség van a szabályozó kártyákon és a mért érték diagramokon megjelenített minták és mérések aktuális adatbevitel (operátor által megadott maszkkód és/vagy parti azonosító) alapján történő automatikus szűrésére. A maszk és/vagy a parti mező szerinti szűrés a mérési feladatban engedélyezhető, illetve be- és kikapcsolható a most bevezetett {MaskFilter} és {TeamFilter} kapcsolók segítségével. Ezeket a kapcsolókat az MPG fejléc tizedik sorának második és negyedik elemeként lehet elhelyezni. Abban az esetben, ha a kapcsolókat elhelyezzük egy adott MPG fejlécében, akkor a program automatikusan csak azokat a mintákat jeleníti meg az operátor szabályozó kártyáin és mért érték diagramjain, amelyek maszkkódja és/vagy parti azonosítója azonos az éppen bevitt minták maszkkódjával és/vagy parti azonosítójával (lehetőséget biztosítva például tétel adatok tételenként elkülönített megjelenítésére). A szűrés csak érvényesen megadott maszkkód és/vagy parti azonosító alapján működik, vagyis ha az operátor nem adott meg maszkkódot és/vagy parti azonosítót, akkor a program valamennyi mintát érvényesként, szűrés nélkül kezeli. A maszkkód és a parti azonosító szerinti szűrések önállóan és közösen és használhatók. Ezekhez a funkciókhoz kapcsolódik a maszk és a parti mezők kezelésére vonatkozó másik új lehetőség, aminek segítségével MPG szinten lehet felülbírálni az egyébként programszinten kötelezővé tett parti azonosító és/vagy maszkkód megadást. Az MPG fejléc tizedik sorának első és harmadik elemeként lehet elhelyezni az {EmptyMask} és az {EmptyTeam} kapcsolókat. Ha ezeket az elemeket elhelyezzük a mérési feladat fejlécében, akkor az operátornak a mérési feladat végrehajtásának megkezdésekor nem kell kötelezően megadnia a parti azonosítót és/vagy a maszkkódot, még akkor sem, ha egyébként a program beállítások között kötelezőként előírtuk ezeknek az adatoknak a megadását. A bővítés után az MPG fájl fejléc részének felépítése a következő: 1. sor {MPG megnevezés} 2. sor {létrehozta: név}{létrehozta: azonosító} 3. sor {utolsó módosítás ideje} 4. sor {utolsó végrehajtás ideje} 5. sor {előírt végrehajtási gyakoriság} 6. sor {végrehajthatja #1}{végrehajthatja #2} {végrehajthatja #125} 7. sor {szöveges kiegészítő információ} 8. sor {mérési / adatbeviteli stratégia: A / P / K} 9. sor {termékazonosító} 10. sor {EmptyMask}{MaskFilter}{EmptyTeam}{TeamFilter} 11. sor $ Az MPG fejléc tizedik sorának megadása nem kötelező. Ha a fejléc tizedik sorát nem adjuk meg, akkor az MPG a korábban megszokott módon viselkedik (nincs parti és maszk megadási mód felülbírálás és nincs automatikus adatszűrés). Ez azt jelenti, hogy a bővítés után a program felülről kompatíbilis a korábbi MPG fájlokkal, vagyis minden korábban létrehozott MPG fájl változtatás nélkül használható tovább a program új változatával is. Az új kapcsolók önállóan, egymástól függetlenül használhatók. Az egyes funkciók a megfelelő mező(-k) üresen hagyásával kapcsolhatók ki. 10. sor {}{MaskFilter}{EmptyTeam}{TeamFilter} 10. sor {EmptyMask}{}{EmptyTeam}{ TeamFilter } 10. sor {}{}{EmptyTeam}{ TeamFilter } 10. sor {EmptyMask}{ MaskFilter }{}{ TeamFilter } 10. sor {}{ MaskFilter }{}{ TeamFilter } 10. sor {EmptyMask}{}{}{ TeamFilter } 10. sor {}{}{}{} Az új kapcsolók kezelését a program MPG szerkesztője is támogatja. 3. A korábban az üzemi szintű terminológia részeként megadott parti (csoport) és maszk mező elnevezéseket termékenként felül lehet bírálni. A termék adatok beviteli ablakában lehet megadni a globális, üzemi szintű terminológiától eltérő, csak az adott termékre vonatkozó parti és maszk mező elnevezéseket (magyar/angol). Az új funkció adatbázis bővítést igényel. Az adatbázis bővítése xbase adatbázisok esetén automatikus. Oracle adatbázis esetén a mellékelt UPGRADE4.SQL szkriptet, Microsoft SQL adatbázis esetén pedig a

6 mellékelt PRODUCTx.SQL szkriptet kell lefuttatni. Az SQL adatbázisok frissítése nem kötelező, de az új funkció csak a frissítés után válik használhatóvá. 4. Korábban az Elemzés menü Időtartomány kijelölés menüpontjában megadott időtartomány csak az elemzéshez történő mintakijelölő ablakokra vonatkozott. A frissítés után lehetőség van arra, hogy a megadott időkorlátot a méréses és a minősítéses mintalistákra Adatok menüpont, Mérhető minták listázása, Minősítéses minták listázása is vonatkoztassuk. A mintalistákra az időkorlát a Windows Registry-ben elhelyezett kapcsolóval terjeszthető ki (a vonatkoztatás engedélyezhető vagy kikapcsolható): [HKEY_LOCAL_MACHINE\SOFTWARE\HNS\SPC\5.4] "Use Date Range Settings for Sample List"="Enabled" 5. Az operátori szabályozó kártyák és mért érték diagramok megjelenítése javítva. 6. A frissítés után a program lehetőséget biztosít a gyártóeszköz hozzárendelések kötegelt elvégzésére. Abban az esetben, ha egy termék több különböző mérhető jellemzővel vagy több különböző hibacsoporttal rendelkezik, és ezeket a jellemzőket vagy hibacsoportokat azonos folyamat-beállításokkal kívánjuk hozzárendelni egy adott gyártóeszközhöz, akkor használjuk a program Adatbázis / Gyártóeszköz hozzárendelés menüinek új, Termékenként feliratú menüpontjait. A menüpontok segítségével azonos beállítással, egy lépésben egyetlen, közös beállító ablak megtörténik az adott termék valamennyi mérhető jellemzőjének vagy hibacsoportjának hozzárendelése egy adott gyártóberendezéshez. A program ennél a gyártóeszköz hozzárendelési módnál is a korábban megszokott módon támogatja a több megfogóval és több pozícióval rendelkező gyártóeszközöket (gépeket). 7. HNS SMUX4 speciális mérések (a mért érték stabilitásvizsgálati módjának beállítása Windows Registry bejegyzéssel) javítva. Első módosítás: Utolsó módosítás: Szövegfájl export/import jogot kapott az üzemvezetői (második) hozzáférési szint. 2. Az AdatKapcsolat (szöveges megjegyzések kezelése nem azonosítható minták esetén) javítva. 3. Minta adatok számítása javítva. 4. A termékhez rendelhető rajzszám hossza megnövelve (16 25). 5. DMX-1 kezelése javítva. Kiadás: Konfiguráció: A "minta kész" hangjelzés módosítva (a PC hangszóróján). 2. Mérési lehetőségek bővítve az SMUX10_SP1 üzemmóddal, amely használható például síklapúság több Digimatic eszközzel történő méréséhez: Mért érték = Max(Chn#0 #n). 3. MPG ablak: javítva (az ablak kezelése hibás mérőeszköz inicializálás után). 4. MPG ablak: a mért érték listában az S típusú mondatok adatai is megjelennek. 5. A mintához rendelt azonosítók (műszak-, csoport- és operátorazonosító) utólag is módosíthatók a minta adatok ablakban (minták listázásakor, méréses és minősítéses minták esetében egyaránt). 6. AdatKapcsolat adatkezelés javítva (symptom: not identified values load and saved to process of last identified value - invalid, extra samples can be saved ). 7. AdatKapcsolat GDI hiba javítva. 8. MPG: automatikus szabályozókártya megjelenítés esetén beállítható, hogy a program valamennyi automatikusan megjelenítendő szabályozó kártyát megjelenítse vagy csak azokat, amelyeken szabályozatlanság lépett fel.

7 9. MPG: beállítható, hogy a szabályozókártya megjelenítésekor, szabályozatlanság esetén, a program automatikusan bekérje a megjegyzést - megjegyzés megadása kötelezővé is tehető TESA BPI inicializálás javítva - induktív mérőtapintók kezelése Kiugró érték detektálás javítva (ha a mintában van rontott mérés is). 12. A kártya fajtájának kiválasztása - folyamat beállítások megadásakor, átvételi kártya esetén - javítva. 13. MPG: a minősítéses minta automatikus selejtszámolása - az eredményének darabonkénti megadásakor - javítva. 14. MPG: többszörös hivatkozás esetén is csak egyszer jelenik meg a folyamat a szabályozó kártyák kiválasztó listájában. 15. MPG: gépképesség esetén, többszörös hivatkozásnál a megjelenített mért érték diagramon valamennyi újonnan mért érték megjelenik. 16. Ha a kiválasztott vagy előírt mérőeszköz nem érhető el, akkor át lehet váltani a kézi adatbevitelre - a mintalistákban és a mérési feladatban is -. Ez a lehetőség az operátor számára letiltható. 17. A bejelentkezéskor lehetőség van az üzemek közötti váltásra, vagyis nem kell előbb bejelentkezni az előzőleg használt üzembe ahhoz, hogy üzemet lehessen váltani. 18. Minősítéses minta import funkció javítva (xbase adatbázis esetén). 19. Ábrázolt tizedes jegyek kezelése módosítva. 20. Képfájl kiválasztásnál az alapértelmezett fájltípus a GPI helyett a BMP. 21. Kártyatípus és kártyafajta kezelés javítva. 22. A jelszóbeállítás módosítva. 23. Tooltip. 24. AdatKapcsolat szolgáltatások bővítve a minősítéses adatok fogadásához is. 25. MPG: az S típusú parancs szolgáltatásainak bővítése beépített értelmező alkalmazásával (a mért értékből gyakorlatilag tetszőleges módon származtatható a mérési eredmény, a származtatáskor használni lehet a minták átlag, terjedelem, szórás, stb. adatait is). 26. MPG: lehetőség van olyan mérések előírására is, amelyek adatbázisban nem rögzített jellemzőkre vonatkoznak - ezek az értékek az S típusú parancsoknál használhatók fel. 27. Méretezhető ablakok kezelése módisítva. 28. Negatív számok - operációs rendszertől függő - hibás megjelenítése javítva. 29. A nyilvános konfigurációkezelési adatok a Névjegy ablakból megjeleníthetők. 30. A tűrés- és a folyamat-beállítás adatok megváltoztatása javítva (SQL adatbázis esetén). Konfiguráció: Kiadás: Nyomtatás javítva (véletlenszerű nyomtatási hibák - nem indul el a nyomtatás - kijavítva). 2. HNS SMUX illesztőegységeknél a konverzió javítva. 3. Az MPG fájlnév mentéskor történő nagybetűsre konvertálása kikapcsolva. 4. MPG minősítéses adatok mentése javítva (ha csak minősítést tartalmazott az MPG és a mentés automatikusan történt, akkor a mentés nem működött). Konfiguráció: Kiadás: RUN és TREND OoC vizsgálatok javítva. 2. Minta adatok beviteli ablaka (MPG) javítva.

8 3. Új speciális mérőeszköz felvétele a támogatott mérőeszközök listájára. VFLATNESS: [SPEC] Síklapúság ellenőrző készülékek Az új, speciális, mérőkészülék kiszolgáló funkció csak a megfelelő mérőkészülék - a mérendő darab motoros forgatása, beépített HNS SMUX-4 Digimatic illesztőegység, digitális ki- és bemeneti bitek a mérési folyamat vezérléséhez PCI-1751 kártyával - kezelésére. Lásd a VFLATNESS.DOC fájlban: Kiegészítő leírás a [SPEC] Síklapúság ellenőrző készülékek használatához. Konfiguráció: Kiadás: szeptember Új szabályozó kártyák értelmezése a minősítéses hibacsoporton belül. Lásd a ChartByFailures.DOC fájlban: Kiegészítő leírás a hibacsoporton belüli, hibaokonként külön-külön, önállóan értelmezett szabályozó kártyák használatához. Konfiguráció: Kiadás: Batch jellegű adatexportáló funkció kialakítása. Egy adott termék kiválasztása után a program a termék valamennyi mérhető jellemzőjének mért értékeit és valamennyi hibacsoportjának adatait exportálja. Az exportálás történhet egyszerű szövegfájlba, vagy közvetlenül Excel táblába is. Az exportálandó időtartam (-tól,.-ig) formában megadható, az adatok mellett a mintavételi időket is exportálja a program. 2. Új, önálló, beavatkozás listázó funkció. Az elemzés során (egy adott folyamat, egy adott időszakra vonatkozó adatainak elemzésekor) a jelenleg meglévő beavatkozás pareto mellett listaszerűen, időrendi sorrendben, időponttal és mintaadottak kiegészítve is meg lehet jeleníteni a beavatkozásokat. A lista szövegfájlban vagy Excel táblában rögzíthető. 3. A gépeknél megadható beavatkozás listák egyes beavatkozásait hozzá lehet rendelni egy adott termékhez vagy egy adott termék egy adott jellemzőjéhez. A beavatkozás megadásakor a kiválasztó listában csak a termékhez egyébként nem rendelt, valamint a speciálisan az adott termékhez (jellemzőhöz) rendelt beavatkozások jelennek meg. 4. Ha egy mérési jellemző SPC kártyáján egy beavatkozást (markert) helyezünk el, akkor az megjelenik a többi jellemző SPC kártyáján is (természetesen csak az adott gépre vonatkoztatva). Ez a lehetőség a marker megadására szolgáló ablakban egy külön kapcsolóval ki- és bekapcsolható. 5. A szerszámazonosító mező hosszát 5-ről 16 karakterre növeltük. 6. Az üzem törlésére szolgáló funkció felülvizsgálva és felgyorsítva (a változás csak xbase adatbázisra vonatkozik). 7. Az xbase adatbázis ellenőrző funkció kiterjesztve.

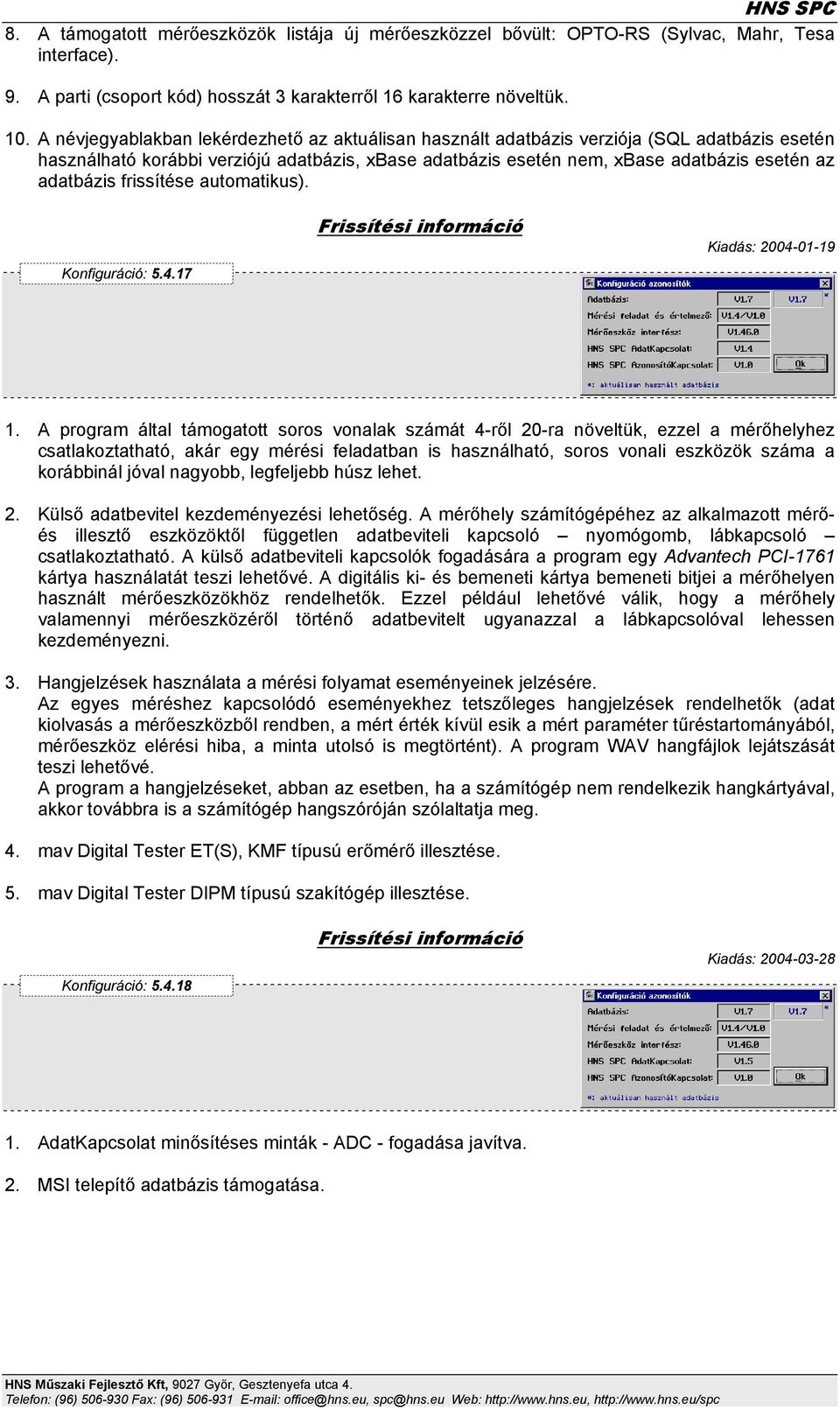

9 8. A támogatott mérőeszközök listája új mérőeszközzel bővült: OPTO-RS (Sylvac, Mahr, Tesa interface). 9. A parti (csoport kód) hosszát 3 karakterről 16 karakterre növeltük. 10. A névjegyablakban lekérdezhető az aktuálisan használt adatbázis verziója (SQL adatbázis esetén használható korábbi verziójú adatbázis, xbase adatbázis esetén nem, xbase adatbázis esetén az adatbázis frissítése automatikus). Konfiguráció: Kiadás: A program által támogatott soros vonalak számát 4-ről 20-ra növeltük, ezzel a mérőhelyhez csatlakoztatható, akár egy mérési feladatban is használható, soros vonali eszközök száma a korábbinál jóval nagyobb, legfeljebb húsz lehet. 2. Külső adatbevitel kezdeményezési lehetőség. A mérőhely számítógépéhez az alkalmazott mérőés illesztő eszközöktől független adatbeviteli kapcsoló nyomógomb, lábkapcsoló csatlakoztatható. A külső adatbeviteli kapcsolók fogadására a program egy Advantech PCI-1761 kártya használatát teszi lehetővé. A digitális ki- és bemeneti kártya bemeneti bitjei a mérőhelyen használt mérőeszközökhöz rendelhetők. Ezzel például lehetővé válik, hogy a mérőhely valamennyi mérőeszközéről történő adatbevitelt ugyanazzal a lábkapcsolóval lehessen kezdeményezni. 3. Hangjelzések használata a mérési folyamat eseményeinek jelzésére. Az egyes méréshez kapcsolódó eseményekhez tetszőleges hangjelzések rendelhetők (adat kiolvasás a mérőeszközből rendben, a mért érték kívül esik a mért paraméter tűréstartományából, mérőeszköz elérési hiba, a minta utolsó is megtörtént). A program WAV hangfájlok lejátszását teszi lehetővé. A program a hangjelzéseket, abban az esetben, ha a számítógép nem rendelkezik hangkártyával, akkor továbbra is a számítógép hangszóróján szólaltatja meg. 4. mav Digital Tester ET(S), KMF típusú erőmérő illesztése. 5. mav Digital Tester DIPM típusú szakítógép illesztése. Konfiguráció: Kiadás: AdatKapcsolat minősítéses minták - ADC - fogadása javítva. 2. MSI telepítő adatbázis támogatása.

10 Konfiguráció: Kiadás: SQL session lezárás az SQL adatbázisra történő ismételt csatlakozáskor javítva. 2. ADC (minősítéses AdatKapcsolat) fájl kezelése javítva. A program kezeli azt az állapotot, ha az ADC fájl utolsó sorában nincs soremelés. 3. Adatbázis archiválásnál (SQL xbase) a beavatkozás azonosítók másolása javítva. 4. xbase SQL adatbázis másolásnál a beavatkozás azonosítók másolása javítva. 5. SQL adatbázis, minősítéses jellemző törlése javítva (tárolt eljárás lecserélendő, script: Upgrade8.SQL). 6. A mért értékek minősítése a mérési feladat mérési eredmény listájában (a számábrázolás miatt a tizedes jegyek számának kezelésében található hiba) javítva. 7. MDC (méréses AdatKapcsolat motor) átdolgozva. 8. MDC (méréses AdatKapcsolat motor) beállítása a Registry-ből átkerült a program menübe. Az SPC (MDC) fájlonként azonosítható folyamatok száma beállítható. Az azonosítók lekérdezése beállítható, a sebesség az SPC (MDC) fájlok várható tartalmának ismeretében gyorsítható. Új kapcsolók: Folyamatok mintánként azonosítandók Bekapcsolandó, ha az SPC (MDC) fájlok az egyes folyamatok mérési eredményeit nem a folyamat azonosítók sorrendjében tartalmazzák. Folyamatok fájlonként azonosítandók Bekapcsolandó, ha az SPC (MDC) fájlok a folyamatok beállított számánál több folyamat mérési eredményeit tartalmazzák. 9. A minősítéses szabályozó kártya gombjainak elhelyezése méretezéskor javítva. 10. A méréses és a minősítéses szabályozó kártyákon a minta adatok megjelenítése, és a megjelenítésre vonatkozó beállító menü módosítva. 11. A műszak mező, a maszk és a parti mezőkhöz hasonlóan átnevezhető (adatbázis módosítást igényel). 12. A minősítéses mintatartomány kijelölés (ha a kijelölendő mintatartomány a megjelenítendő napok számával korlátozott az időtartomány kijelölésben) javítva. 13. Az időtartomány kijelölés beállító ablakában a Kezdő időpont szerint és az Eltelt idő szerint kapcsolók kezelése javítva. 14. A szabályozó kártyákon a minta adatok között a műszak azonosító megjelenítése javítva. 15. Az átvételi kártyákon a szabályozó határok megjelenítése javítva. 16. Az átvételi kártyákon egyoldalú tűrés esetén az automatikus OoC figyelés javítva. 17. A program elemzéskor a szabályozó kártyák beállító ablakainak kapcsolóit a tűrésnek (egyoldalú tűrés) és az alkalmazott szabályozó kártya típusnak megfelelően engedélyezi vagy letiltja.

11 HNS SPC Kiadás: Adatgyűjtők (DP7, DP3 / DT10 / Starrett) kezelése Windows2K és XP operációs rendszereknél javítva. A Windows 2000 és XP operációs rendszerek a PC soros vonal modemvezérlő jeleinek kezelésében nem 100%-ban kompatibilisek a korábbi Windows operációs rendszerekkel, ezért a program korábbi változatai ezeken az operációs rendszereken hibát jeleznek az adatgyűjtők kiolvasásának elindításakor. Az aktuális, javítás utáni programváltozat valamennyi operációs rendszeren képes az adatgyűjtők kezelésére és tárolt adataik kiolvasására. 2. A mért értékek beállított tizedesjegyek számának megfelelő kerekítése javítva. A program előző változatában módosítottuk a bevitt mért érték kezelését a beállított tizedesjegyek számának megfelelő kerekítéssel (a mért értékek minősítése a mérési feladat mérési eredmény listájában, számábrázolás, tűréshatárral egyező mért értékek minősítése). A módosítással egy futtatási környezettől függő hiba került a programba. Ezt a hibát a kerekítést végző programrész teljes lecserélésével javítottuk. 3. Az elemzésre kijelölt méréses minták Excel táblába történő exportálása javítva. Az exportálás során a program korábbi változata hibásan írta ki az Excel tábla oszlopainak megnevezéseit, mert hiányzott a kiugró státuszt tartalmazó oszlop címe. 4. A méréses és a minősítéses folyamatok felesleges beállításhatárai eltávolíthatók. Ha egy folyamatszakasz beállításait úgy módosítjuk, hogy a módosítás után a beállítások teljes egészében megegyeznek az adott folyamatszakaszt megelőző vagy követő folyamatszakasz beállításaival, akkor a megfelelő töréspont eltávolítható. Az ilyen módon feleslegessé vált töréspontok az Adatbázis menü két új menüpontjának használatával távolíthatók el. A menüpont elindítása és a megfelelő folyamat kiválasztása után, elindul a folyamat beállításhatárok ellenőrzése, és a program eltávolítja a felesleges beállításhatárokat - töréspontokat -. Figyelem! Az így eltávolított beállításhatárok később már nem állíthatók vissza. 5. A párhuzamos portok címeinek kezelése megváltozott - csak Windows2K és XP rendszereken -. A Windows 2K és XP operációs rendszerekben a párhuzamos portok fizikai címeinek kezelése megváltozott, ezért ezek az operációs rendszerek ebből a szempont nem kompatibilisek a korábbi Windows operációs rendszerekkel. A párhuzamos portok fizikai címeit a program a korábbi operációs rendszereken történő futtatáskor automatikusan detektálja és a HNS MUX-4 típusú, párhuzamos portra csatlakoztatható mérőeszközillesztők kezelésénél használja. Ezeknek a mérőeszközillesztőknek a használatát az újabb technológiájú, kétirányú - ECP, EPP - párhuzamos illesztők megjelenése - az új hardvereknek az eredeti Centronics szabványhoz képesti

12 inkompatibilitása miatt - már korábban is akadályozta, ezért ezeknek az illesztőknek a használatát a továbbiakban már nem javasoljuk. A korábbi, HNS MUX-4 illesztőre hivatkozó MPG mérőprogramok használatát - MPG szerkesztőben, illetve automatikus szabályozókártya megjelenítési üzemmódban - az új operációs rendszereken a program már csak egy speciális beállítási lehetőségen keresztül támogatja a program. A HNS MUX-4 illesztőre a mérési feladatban az LPTx logikai cím megadásával lehet hivatkozni. Az ehhez a logikai címhez tartozó fizikai címet a program a korábbi operációs rendszerek esetében automatikusan detektálta. Az - 2K, XP - új operációs rendszereken ezt a logikai-fizikai cím összerendelést a programhoz tartozó Registry kulcs létrehozásával kell megadni. Kulcs: HKEY_LOCAL_MACHINE\Software\HNS\SPC\5.4 Bejegyzés: LPT1, LPT2 vagy LPT3 karakterlánc (string value) A bejegyzés értékeként az adott LPT port fizikai címét kell megadni decimális értékként: 278h = 632, 378h = 888, 3BCh = 956. Megjegyzés: amennyiben a port fizikai címét helyesen adjuk meg és a hardver kompatibilitás fenn áll, akkor a HNS MUX-4 mérőeszközillesztő 2k és XP operációs rendszereken továbbra is használható. Figyelem! Egyszerű fájlcserével - nem a telepítőprogram futtatásával - történő programfrissítéskor a programkönyvtárba be kell másolni a korábban még nem használt GET_IO.DLL fájlt is. 6. A Windows 2K és XP operációs rendszereken jelentkező nyomtatási hiba javítva. A program korábbi változata a Windows 2K és XP operációs rendszereken hibásan nyomtatta ki a grafikus nyomtatványokat, mert a grafikus ábrák bizonyos területeit hibásan, nem megfelelő színnel, illetve nem megfelelő kitöltéssel nyomtatta. Kiadás: Ékezetes karakterek megjelenítése javítva ('ő' a program ablakainak bizonyos felirataiban). Új fontkészletek használata (SPC1*.FON). 2. A párhuzamos portok automatikus detektálása rendben - lásd az előző kiadás 5. pontját -. A GET_IO.DLL javítása és lecserélése megtörtént. Az előző kiadásban biztosított speciális, Registry bejegyzésekkel történő beállítás továbbra is használható. Amennyiben nem adjuk meg az előző kiadásnál leírt beállító kulcsokat, akkor a program automatikusan detektálja a használható párhuzamos portokat és az azok kezeléséhez szükséges fizikai címeket. 3. Nyomtatványok formátumának átdolgozása megtörtént. A programmal készített valamennyi nyomtatvány új formátumban készíthető el. Figyelem! A terméktanúsítvány is új formátumban nyomtatható, az ehhez szükséges módosítások kis mértékben a nyomtatvány tartalmát is érintették. 4. Új nyomtatvány a képességi vizsgálat nyomtatására. A képességi vizsgálat eredményeit a korábban használt formátum mellett egy új, Q-DAS stílusú nyomtatványon is ki lehet nyomtatni. A használni kívánt nyomtatványformátumot a Fájl menü Nyomtatvány beállítások menüpontja alatt lehet kiválasztani.

13 5. Új nyomtatvány a termékek egy-egy paraméterének tanúsítására. HNS SPC A korábbi terméktanúsítvány készítése mellett lehetőség van egy adott termék, egy adott paraméterére vonatkozó tanúsítvány kiállítására és nyomtatására is. A programmal a DIN EN szabványnak megfelelő tanúsítvány készíthető. A tanúsítványon szerepeltetett állandó feliratokat - a kiállító, tanúsító cég fejléc adatait, a fejléc kiegészítést, illetve az állandó megjegyzést, az aláíró személy beosztását - a megfelelő mérnöki jogosultsággal rendelkező személy adhatja meg - állíthatja be. A tanúsítványon szereplő azonosítókat a program az adatbázisból tölti be. Az előírások származhatnak az adatbázisból, de kézi megadás is lehetséges. A mérési eredményeket a program az adatbázisban tárolt mért értékek alapján állítja elő, ami alapján lehetőség van a tétel automatikus minősítésére is. A tanúsítvány további mezőinek kitöltése a nyomtatás előtt kézzel történik - pl. a tanúsított tétel darabszáma és a gyártás ideje -. A tanúsítvány - választástól függően - magyar és angol nyelven is kinyomtatható. 6. Elcometer 300 B/SP mérőeszközként illesztve. A program mérőeszköz listája a fenti, Elcometer 300 rétegvastagság mérésére szolgáló mérőeszközzel bővült. A mérőeszköz B (Basic) és ST (Statistic Printer) változata egyaránt használható, mint egy soros vonali illesztés keresztül kezelt egyszerű mérőeszköz. 7. Elcometer 300 SP adatgyűjtőként illesztve. Az Elcometer 300 SP (Statistical Printer) változata adatgyűjtő és kiértékelő egységként használható. A program az új funkcióval lehetőséget biztosít az adatgyűjtő tárolt mérési adatainak kiolvasására és az adatbázisba történő áttöltésére. Az adatgyűjtő kezelése a korábban már támogatott adatgyűjtőkkel azonos módon történik. 8. AD-Fast - A/D mérés gyorsan változó jel csúcsértékének mérésére - módosítva. A mérés hardverfüggő, ezért a mérés végrehajtási ideje - mérés időtartama - szükség esetén egy speciális Registry beállítással adható meg. A mérés időtartama az elvégzendő mérések számával adható meg. A módosítás után a mérések száma gyakorlatilag tetszőlegesen megadható - a korábbi változatokban ez a szám legfeljebb lehetett AD-Fast - A/D mérés gyorsan változó jel csúcsértékének mérésére - diagram. A mért érték / idő diagram a mérés után egy önálló ablakban megjeleníthető a képernyőn. A diagram megjelenítését az A/D mérés beállító ablakában található kapcsoló segítségével lehet kiés bekapcsolni. 10. A kiugró érték vizsgálat 20-nál nagyobb mintanagyság esetén is működik. A mintán belüli, automatikus kiugró érték vizsgálat a továbbiakban már 20-nál nagyobb mintanagyság esetén is működik.

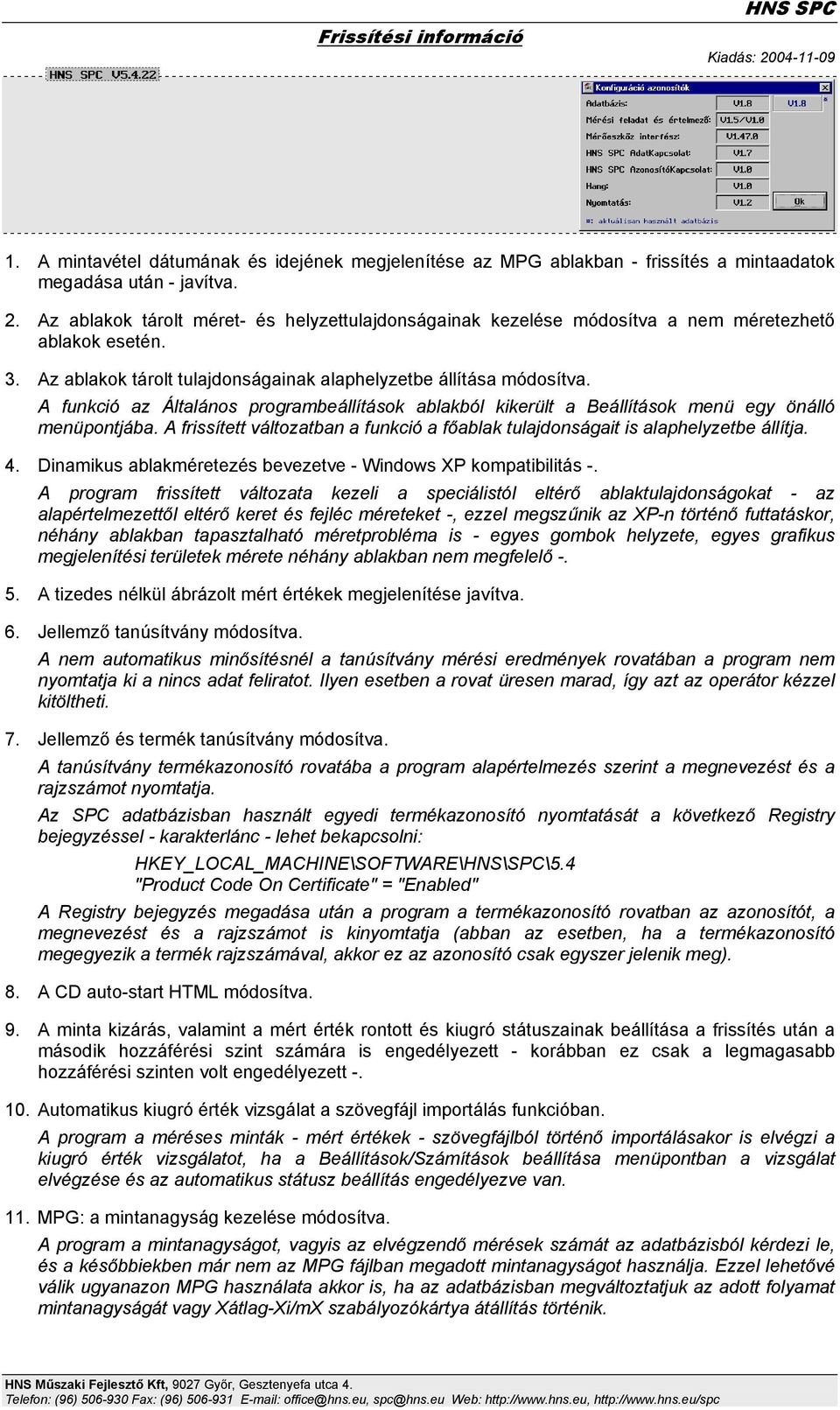

14 HNS SPC Kiadás: A mintavétel dátumának és idejének megjelenítése az MPG ablakban - frissítés a mintaadatok megadása után - javítva. 2. Az ablakok tárolt méret- és helyzettulajdonságainak kezelése módosítva a nem méretezhető ablakok esetén. 3. Az ablakok tárolt tulajdonságainak alaphelyzetbe állítása módosítva. A funkció az Általános programbeállítások ablakból kikerült a Beállítások menü egy önálló menüpontjába. A frissített változatban a funkció a főablak tulajdonságait is alaphelyzetbe állítja. 4. Dinamikus ablakméretezés bevezetve - Windows XP kompatibilitás -. A program frissített változata kezeli a speciálistól eltérő ablaktulajdonságokat - az alapértelmezettől eltérő keret és fejléc méreteket -, ezzel megszűnik az XP-n történő futtatáskor, néhány ablakban tapasztalható méretprobléma is - egyes gombok helyzete, egyes grafikus megjelenítési területek mérete néhány ablakban nem megfelelő A tizedes nélkül ábrázolt mért értékek megjelenítése javítva. 6. Jellemző tanúsítvány módosítva. A nem automatikus minősítésnél a tanúsítvány mérési eredmények rovatában a program nem nyomtatja ki a nincs adat feliratot. Ilyen esetben a rovat üresen marad, így azt az operátor kézzel kitöltheti. 7. Jellemző és termék tanúsítvány módosítva. A tanúsítvány termékazonosító rovatába a program alapértelmezés szerint a megnevezést és a rajzszámot nyomtatja. Az SPC adatbázisban használt egyedi termékazonosító nyomtatását a következő Registry bejegyzéssel - karakterlánc - lehet bekapcsolni: HKEY_LOCAL_MACHINE\SOFTWARE\HNS\SPC\5.4 "Product Code On Certificate" = "Enabled" A Registry bejegyzés megadása után a program a termékazonosító rovatban az azonosítót, a megnevezést és a rajzszámot is kinyomtatja (abban az esetben, ha a termékazonosító megegyezik a termék rajzszámával, akkor ez az azonosító csak egyszer jelenik meg). 8. A CD auto-start HTML módosítva. 9. A minta kizárás, valamint a mért érték rontott és kiugró státuszainak beállítása a frissítés után a második hozzáférési szint számára is engedélyezett - korábban ez csak a legmagasabb hozzáférési szinten volt engedélyezett Automatikus kiugró érték vizsgálat a szövegfájl importálás funkcióban. A program a méréses minták - mért értékek - szövegfájlból történő importálásakor is elvégzi a kiugró érték vizsgálatot, ha a Beállítások/Számítások beállítása menüpontban a vizsgálat elvégzése és az automatikus státusz beállítás engedélyezve van. 11. MPG: a mintanagyság kezelése módosítva. A program a mintanagyságot, vagyis az elvégzendő mérések számát az adatbázisból kérdezi le, és a későbbiekben már nem az MPG fájlban megadott mintanagyságot használja. Ezzel lehetővé válik ugyanazon MPG használata akkor is, ha az adatbázisban megváltoztatjuk az adott folyamat mintanagyságát vagy Xátlag-Xi/mX szabályozókártya átállítás történik.

15 Megjegyzés A korábbi változatokkal való kompatibilitás megőrzése miatt az MPG formátuma változatlan - tehát a létrehozáskor aktuális mintanagyság továbbra is szerepel a mérési előírásban A gyártóeszköz hozzárendelési folyamat megszakítása - a folyamat beállítások megadására szolgáló ablak Mégsem gombjának kezelése - javítva. 13. A figyelmeztető határok ábrázolása javítva. A javítás speciális esetekre - például hibásan megadott, rögzített figyelmeztető határok ábrázolására - vonatkozik. 14. OoC detektálás javítva. A javítás arra a speciális esetre vonatkozik, amikor a minta kívül esik a tűrésen, de nem esik kívül a szabályozó határokon. Korábban a program ezt nem tekintette szabályozatlanságra utaló jelként, a frissítés már ezt az esetet is detektálja és jelzi. 15. Szabályozó kártya megjelenítés javítva. A szabályozó kártyák újrarajzolásakor bizonyos esetekben a le nem fedett területeket hibásan kezelte a program. 16. Beállításváltozások kezelése javítva. Beállítás azonosság megállapításakor a program csak az aktuálisan használt beállítás értékeket hasonlítja össze - például automatikus szabályozó határok használatakor a nem használt, rögzített szabályozó határ értékeket a program figyelmen kívül hagyja Nyomtatványok: előírás adatok nyomtatása javítva. A nyomtatványok alsó részében szereplő előírás adatok között az alul határolt tűrés értékének nyomtatása hibás volt. 18. A szöveges listák képernyőn történő megjelenítése és a listák nyomtatása javítva. A képességvizsgálati lap - mérőlap -, a képességi index diagram adatainak listája, valamint a tanúsítvány adatok listája javítva és módosítva. 19. Ékezetes karakterek kezelése xbase adatbázis esetén módosítva. A korábbi - 5.3x - verziókkal kapcsolatos kompatibilitási opciók eltávolítva. 20. A értékek bevitele javítva. Ezeket az értékeket korábban hibásan kezelte a program. 21. A jellemző tanúsítványra a min-max értékek mellett az átlag értéket is kinyomtatja a program. 22. A Q-DAS formátumú képességvizsgálati lap nyomtatása javítva. A nyomtatvány azonosító részében a dátum-idő és darabszám adatokat korábban - bizonyos esetekben - hibásan nyomtatta a program. 23. Méréses adatok szövegfájlból történő importálásakor a tizedes és az elválasztó karakter - az importálni kívánt fájl "formátuma" - beállítható. A tizedes és az elválasztó karakterként megadhatók: a '.' és a ',', vagy a ',' és a ';'. 24. Az AdatKapcsolat beállítások között is lehetőség van az előző pontban leírt beállítás megadására. 25. Az Adatbázis menüben található Beállításhatárok ellenőrzése funkció javítva. 26. Oracle multi-séma támogatás. A SPC adatbázis adminisztrációjához adott PL/SQL szkriptek és a program módosítva. A továbbiakban lehetőség van arra, hogy egy Oracle adatbázisban több, egymástól független sémát hozzunk létre, így - a felhasználó szempontjából - több, egymástól független 'SPC adatbázis' hozható létre és használható ugyanazon az Oracle adatbázis kiszolgálón. A korábbi változat egyetlen, alapértelmezés szerint SPCuser nevű felhasználót/sémát támogatott. A frissített változat megfelelő szkriptjében - USER.SQL - lehetőség van arra, hogy az adatbázis adminisztrátor a felhasználó/séma létrehozásakor megadja a létrehozni kívánt nevet. Különböző

16 néven tetszőleges számú séma hozható létre, amelyek kezelésére az SPC program is fel van készítve. 27. MPG szabályozó kártya megjelenítés módosítva. A szabályozó kártya adatainak betöltésére használt Oracle lekérdezés optimalizálásával az adatok letöltési ideje csökkent, így a szabályozó kártya megjelenítése gyorsabbá vált. Kiadás: A COM10-COM20 soros vonali portok kezelése XP-n javítva - korábban a COM9 feletti portokat az XP-n futó program nem ismerte fel MPG értelmező módosítva. Az S mondatban megadható képlet maximális hossza 64 karakterről 255 karakterre növekedett. 3. MPG szerkesztő javítva. Az MS/M/MX lapon a mérőeszköz port és csatorna számok kezelése javítva. A program hibásan kezelte ezeket a beállításokat az egyes mondatok váltásakor, mert az aktuális mondat beállításait átvitte a váltás utáni mondatba. 4. MPG jelentés - riasztás - küldése levélben A program frissített változata lehetővé teszi, hogy egyes eseményeket az MPG végrehajtása során figyeltessünk a programmal. A bekövetkezett eseményekről jelentést készít a program és ez a jelentés automatikusan elküldhető egy beállított címre. A figyelhető és automatikusan jelenthető események a következők: a. adatbeviteli események (például újramérés, rontott mérés, tűrésen kívüli mérés, adatbevitel megszakítása, stb.), b. szabályozatlanság bekövetkezése a megjelenített szabályozó kártyákon (OoC esetek, nem megfelelő eloszlás, nem megfelelő képességi indexek), c. beavatkozás és megjegyzés elhelyezése a szabályozó kártyákon. A levelező funkció beállítását a Beállítások menü menüpontja alatt, a következő ablakban kell beállítani: A funkció működéséhez szükség van egy a program által elérhető SMTP kiszolgálóra, amit névvel vagy IP címmel lehet megadni a program számára. A program által küldött levelek feladójaként a második sorban megadott tetszőleges szöveg fog megjelenni. Lehetőség van a feladó nevének a küldő számítógép nevével történő kiegészítésére is. A beállító ablak középső részében az MPG riasztás ki- és bekapcsolható, valamint megadható a riasztást tartalmazó tárgy mezőjének tartalma. A beállítások és az küldés működésének ellenőrzésére a Teszt gomb megnyomása után, egy létező cím megadásával, majd a Próba levél elküldése gomb megnyomásával van lehetőség.

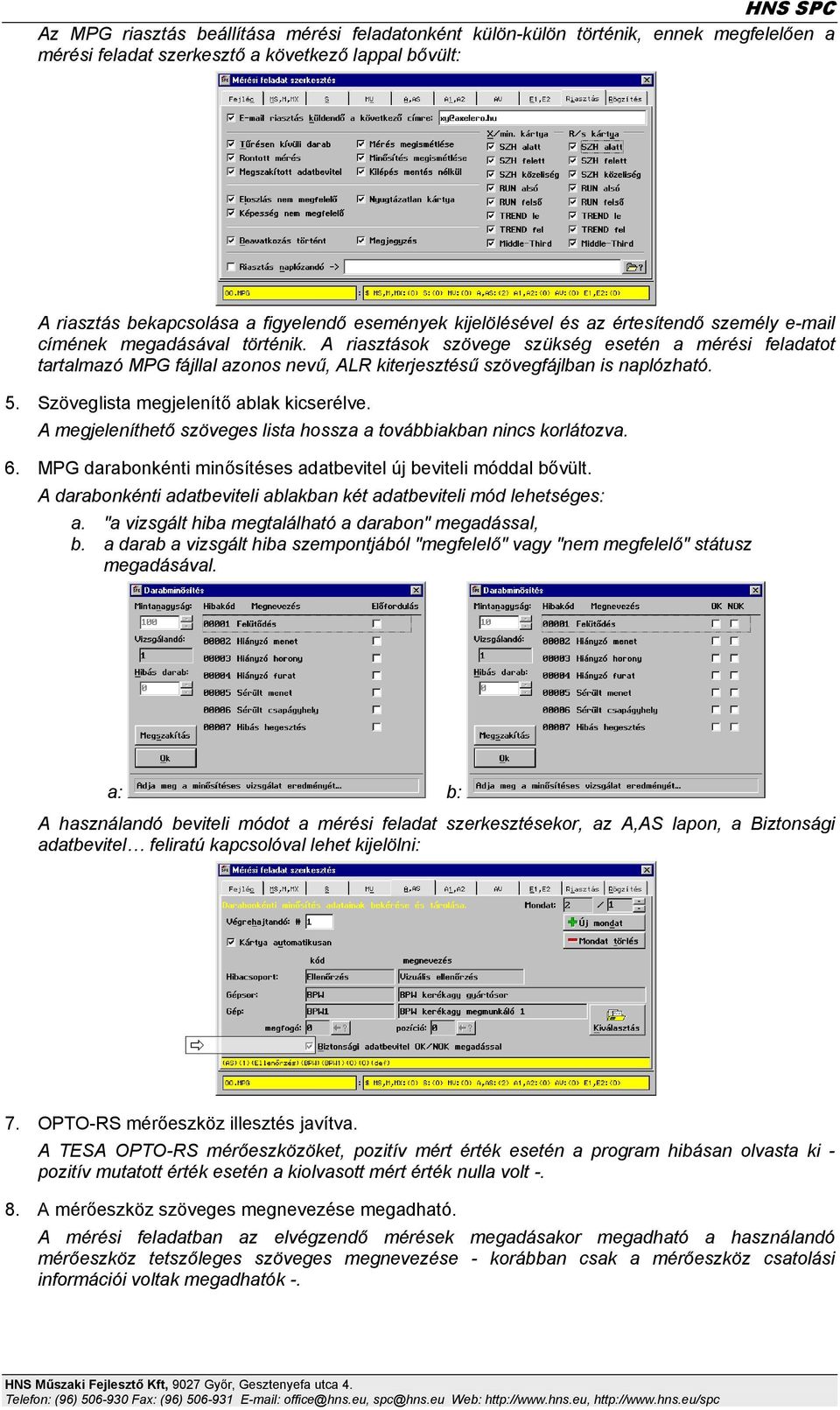

17 Az MPG riasztás beállítása mérési feladatonként külön-külön történik, ennek megfelelően a mérési feladat szerkesztő a következő lappal bővült: A riasztás bekapcsolása a figyelendő események kijelölésével és az értesítendő személy címének megadásával történik. A riasztások szövege szükség esetén a mérési feladatot tartalmazó MPG fájllal azonos nevű, ALR kiterjesztésű szövegfájlban is naplózható. 5. Szöveglista megjelenítő ablak kicserélve. A megjeleníthető szöveges lista hossza a továbbiakban nincs korlátozva. 6. MPG darabonkénti minősítéses adatbevitel új beviteli móddal bővült. A darabonkénti adatbeviteli ablakban két adatbeviteli mód lehetséges: a. "a vizsgált hiba megtalálható a darabon" megadással, b. a darab a vizsgált hiba szempontjából "megfelelő" vagy "nem megfelelő" státusz megadásával. a: b: A használandó beviteli módot a mérési feladat szerkesztésekor, az A,AS lapon, a Biztonsági adatbevitel feliratú kapcsolóval lehet kijelölni: 7. OPTO-RS mérőeszköz illesztés javítva. A TESA OPTO-RS mérőeszközöket, pozitív mért érték esetén a program hibásan olvasta ki - pozitív mutatott érték esetén a kiolvasott mért érték nulla volt A mérőeszköz szöveges megnevezése megadható. A mérési feladatban az elvégzendő mérések megadásakor megadható a használandó mérőeszköz tetszőleges szöveges megnevezése - korábban csak a mérőeszköz csatolási információi voltak megadhatók -.

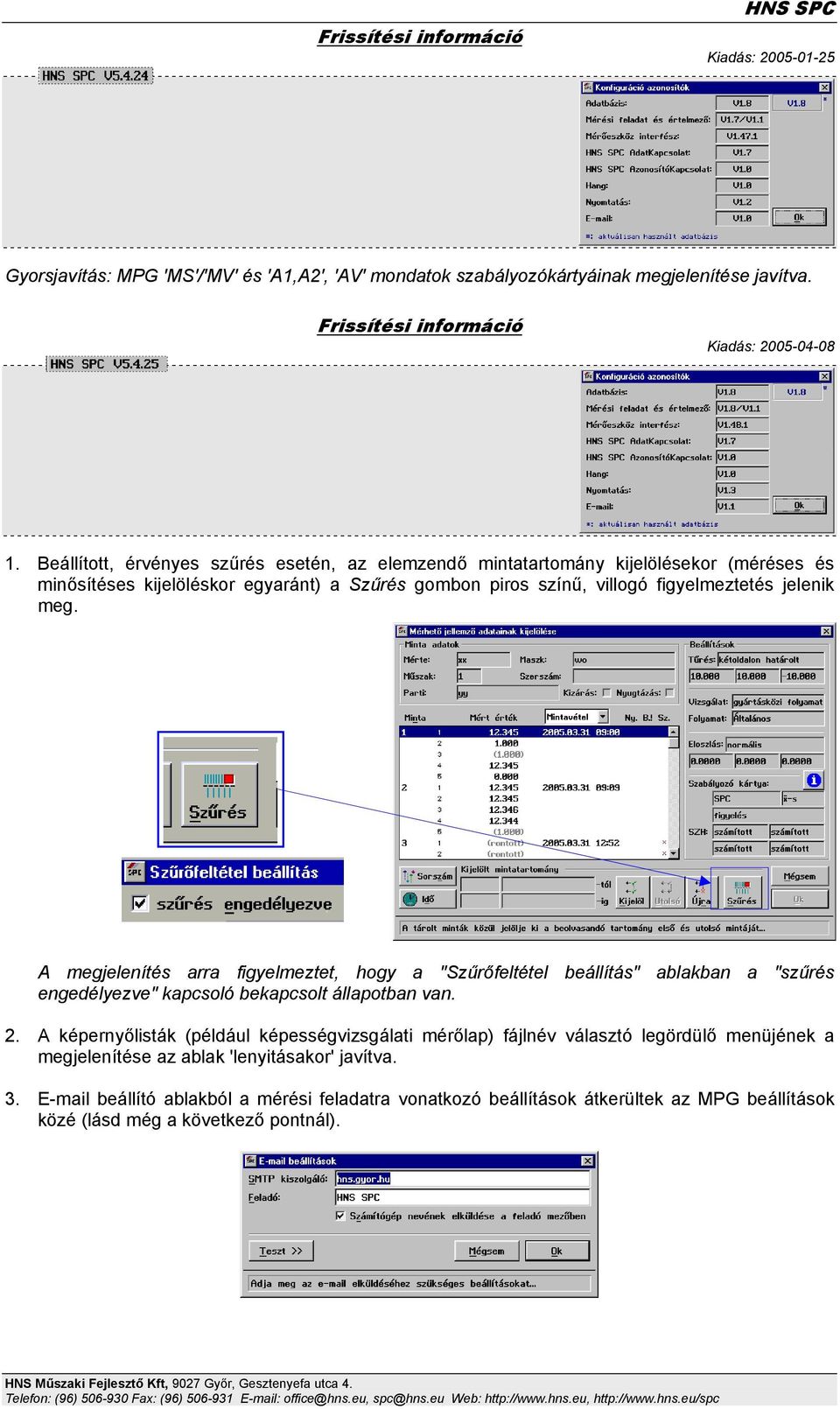

18 HNS SPC Kiadás: Gyorsjavítás: MPG 'MS'/'MV' és 'A1,A2', 'AV' mondatok szabályozókártyáinak megjelenítése javítva. Kiadás: Beállított, érvényes szűrés esetén, az elemzendő mintatartomány kijelölésekor (méréses és minősítéses kijelöléskor egyaránt) a Szűrés gombon piros színű, villogó figyelmeztetés jelenik meg. A megjelenítés arra figyelmeztet, hogy a "Szűrőfeltétel beállítás" ablakban a "szűrés engedélyezve" kapcsoló bekapcsolt állapotban van. 2. A képernyőlisták (például képességvizsgálati mérőlap) fájlnév választó legördülő menüjének a megjelenítése az ablak 'lenyitásakor' javítva. 3. beállító ablakból a mérési feladatra vonatkozó beállítások átkerültek az MPG beállítások közé (lásd még a következő pontnál).

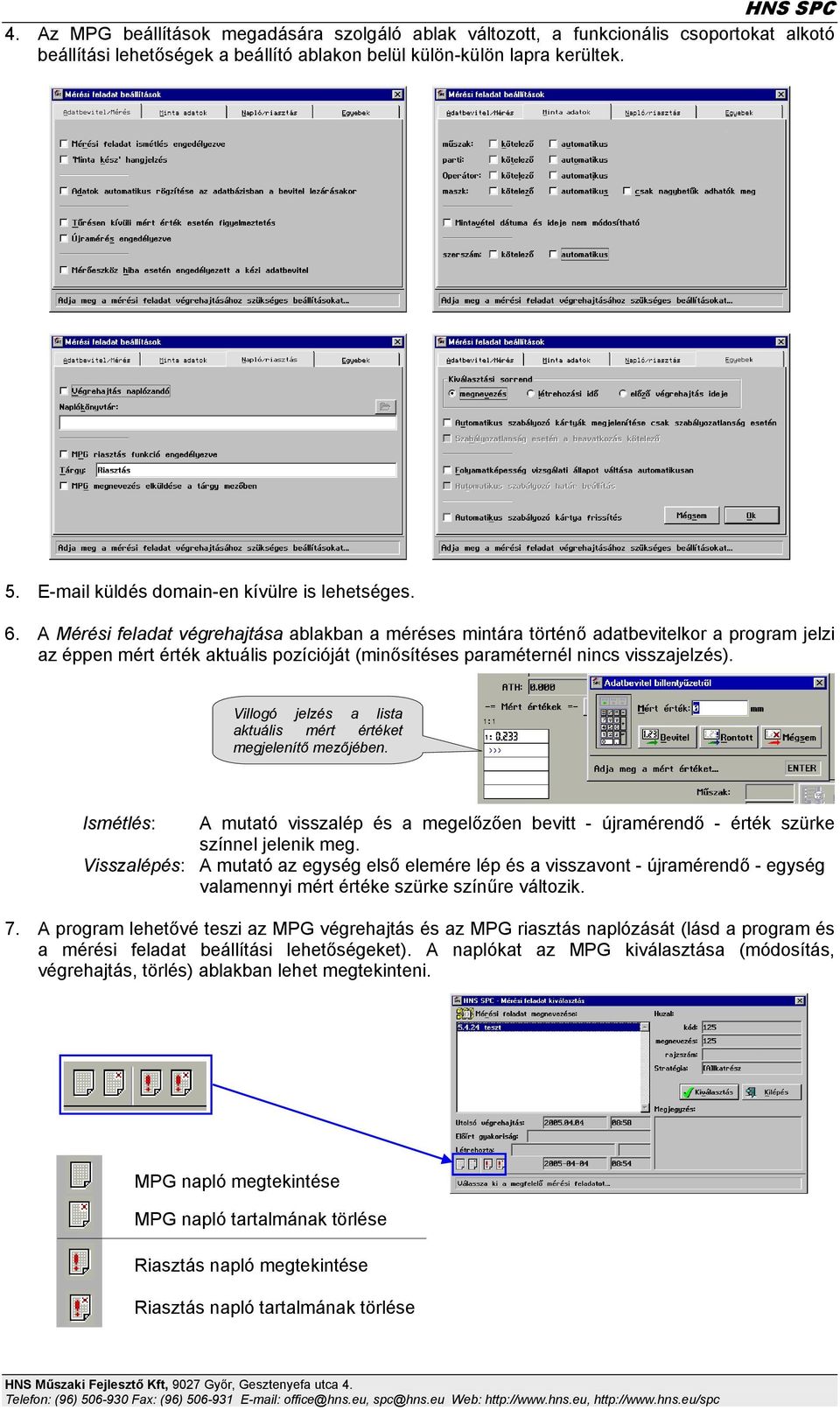

19 4. Az MPG beállítások megadására szolgáló ablak változott, a funkcionális csoportokat alkotó beállítási lehetőségek a beállító ablakon belül külön-külön lapra kerültek. 5. küldés domain-en kívülre is lehetséges. 6. A Mérési feladat végrehajtása ablakban a méréses mintára történő adatbevitelkor a program jelzi az éppen mért érték aktuális pozícióját (minősítéses paraméternél nincs visszajelzés). Villogó jelzés a lista aktuális mért értéket megjelenítő mezőjében. Ismétlés: A mutató visszalép és a megelőzően bevitt - újramérendő - érték szürke színnel jelenik meg. Visszalépés: A mutató az egység első elemére lép és a visszavont - újramérendő - egység valamennyi mért értéke szürke színűre változik. 7. A program lehetővé teszi az MPG végrehajtás és az MPG riasztás naplózását (lásd a program és a mérési feladat beállítási lehetőségeket). A naplókat az MPG kiválasztása (módosítás, végrehajtás, törlés) ablakban lehet megtekinteni. MPG napló megtekintése MPG napló tartalmának törlése Riasztás napló megtekintése Riasztás napló tartalmának törlése

20 8. A program által generált processzor foglaltságot javítottuk. A processzor használati mutató a korábbi verziók futtatásakor 100% volt, mert a program minden rendelkezésre álló, szabad processzoridőt elhasznált. Megjegyzés: a program csak a szabad processzoridőt használta el, így a program más alkalmazásoktól nem vont el processzorkapacitást. 9. Az MPG ablakot ESC billentyű lenyomásával is be lehet zárni (a kizárólag billentyűzetről történő operátori működtetéshez). 10. Szöveglista nyomtatási hiba javítva (véletlenszerűen csak fejlécet nyomtatott a program). 11. Az MPG méréses szabályozókártya megjelenítéshez szükséges Oracle adatbázis lekérdezés optimalizálva. A saját rendszerünkben végzett méréseink szerint a jelenlegi változat az előző változathoz képest ~90%-kal (~egy nagyságrenddel) gyorsabb. 12. A méréses folyamat adatainak elemzésre történő kijelölésekor, a kijelölő lista előkészítéséhez, feltöltéséhez, rendezéséhez, ellenőrzéséhez ~20%-kal kevesebb idő szükséges (szintén a saját rendszerünkben végzett mérések alapján). 13. Egyoldalú, alul határolt tűrés esetén a program tévesen adott OoC jelzést, a hiba javítása megtörtént. 14. SQL -> xbase archiváláskor a minősítéses minták időtartam szerinti archiválása javítva. Az előző verzió az időhatárokat nem vette figyelembe és az időtartam szerinti archiváláskor a teljes minősítéses adatbázist másolta. 15. MPG: a korábbi változatokban előfordulhatott, hogy a szabályozatlanság esetén automatikusan megjelenítendő szabályozókártya olyan esetben is megjelent, amikor a szabályozókártyán nem volt OoC. Ennek oka a mérési feladat végrehajtásakor elvégzett, hibás veszélyes szóródás (Middle-Third) elemzés volt, a hiba javítása megtörtént. 16. A programváltozatban lehetőség van az elemzések ablakainak MDI (Multiple Document Interface) kezelésére, illetve ennek a megjelenítési módnak a használatakor lehetőség van több különböző mintatartomány elemzésre történő kijelölésére is. Az MDI ablakok használatát az Általános program beállítások között kell bekapcsolni: MDI ablakok használata esetén az elemzésre történő kijelöléskor a főmenüben megjelenik az Ablakok menü. Az elemzéshez kijelölt adatok és a megnyitott elemzés ablakok az Ablakok menüben kezelhetők. Elemzésre egyszerre több, egyidejűleg legfeljebb nyolc mintatartomány jelölhető ki. A kijelölt mintatartományok azonosítói az Ablakok menü alsó menüpontjaiban jelennek meg, a mintatartományok azonosítói sorrendben: jellemző [termék / gépsor, gép, megfogó*, pozíció*]. *: ha a kijelölés megfogóra/pozícióra vonatkozóan történt.

21 Az elemzések elvégzésére aktuálisan kijelölt mintatartományt (aktuális kijelölést) a menüpont első karakter pozícióján megjelenő '!' jelöli.! Mintatartomány kijelölésekor értelmezett műveletek: kijelölés aktuálissá tétele, a kijelölés megszüntetése. Az aktuálisan kijelölt mintatartományra elemzés ablakok nyithatók meg. Az Ablakok menü első négy menüpontja az összes megnyitott elemzés ablakra vonatkozik, ezekkel valamennyi megnyitott elemzésablak bezárható, kis méretűre állítható, visszaállítható az előző méretre, illetve rendezhető. Az aktuális mintatartomány minden ablakára a kis méret, előző méret, ablakok rendezése műveletek értelmezettek. Az almenük alsó soraiban a mintatartomány elemzésre megnyitott ablakai találhatók a következő azonosítókkal: elemzési funkció neve (ablak fejléce), termék, jellemző, gépsor, gép, megfogó- és pozícióazonosítók. Megjegyzés Az MDI ablakok használatához megfelelően nagy felbontású megjelenítésre van szükség. Az üzemmódnak a használatához legalább 1024x768 pixel felbontású megjelenítést javasolunk.

22 17. A folyamat valamennyi azonosítója (termék, jellemző, gépsor, gép, megfogó- vagy pozícióazonosítók) megjelenik az elemzés ablakok fejlécében (az alábbi példában a gépre és a gép 2-es pozíciójára külön vezetett folyamat szabályozókártyája látható). 18. XYZTEC nyíróteszter (XYZTEC RS232 Data Out) illesztése. A program a nyíróteszter mérési adatainak fogadása mellett, fel van készítve a nyíróteszter mérési üzemmódjainak kezelésére, vagyis az MPG-ből történő automatikus beállítására is. Az adott jellemző mérésére kijelölt üzemmódot a mérési feladatban, a mérőeszköz kijelölésére vonatkozó beállítások között a 'Spec.' mezőbe írt értékkel kell meghatározni. Az MPG-ben beállítható nyíróteszter kezelési módok: Egyszerű üzemmód a mérési eredmény fogadására: Spec. = '-1'. Ennél a beállításnál a program nem végez üzemmód beállítást - nincs kiküldött kód -. Eszközazonosító az MPG-ben: 'XYZTEC'. Automatikus üzemmód beállítás és a mérési eredmény fogadása: Spec. = '0' '99'. A Spec. mező tartalmazza a mérés(-ek) megkezdésekor - operátori beavatkozás nélkül, az MPG által - automatikusan beállítandó nyíróteszter üzemmódot. Az üzemmód beállítását a program a Spec. mezőben megadott, a megfelelő üzemmódot azonosító kód kiküldésével, és a nyírótesztertől érkező nyugtázás ellenőrzésével végzi el. Az üzemmód lezárását az MPG szintén automatikusan elvégzi. Eszközazonosító az MPG-ben: XYZTEC#N, ahol N a 0 és 99 közötti üzemmód azonosító.

23 19. KERN EC típusú mérleg illesztve. 20. SQL adatbázis: maszkkód alapján végrehajtott terméktanúsítvány készítés. A funkcióban használt adatbázis lekérdezés optimalizálásának eredményeként a tanúsítvány elkészítése gyorsabb lett (saját rendszerünkben végzett méréseink alapján a sebességnövekedés ~ egy nagyságrendnyi). 21. Adatok exportálása Excel-be: a TMO érték 1 percnél hosszabbra is beállítható. A vonatkozó Registry bejegyzés neve: 'Excel DDE Client TMO'. A vonatkozó Registry bejegyzés neve: karakterlánc (string value), Lehetséges értékek: [másodpercben értelmezve]. 22. xbase adatbázis: új ellenőrző funkció beépítése az ASAMPLE.DBF táblában lévő egyediség megsértés kijavítására. Az ellenőrzés bekapcsolására szolgáló Registry bejegyzés megnevezése: 'Check ASAMPLE.DBF Unique Key Duplications on Re-indexing'. A bejegyzés értéke: 'Enabled'. Az új ellenőrző és javító funkció az adatbázis újraindexelésébe van beépítve, használata a következő: adjuk meg a fenti Registry bejegyzést, majd indítsuk el az xbase adatbázis karbantartó funkciót. 23. Az adatbázisban újabb azonosítók (mérhető jellemző, minősítéses jellemző) létrehozásakor a Foglalt azonosítók megtekinthetők, bemásolhatók. Az ablakban - a korábbi változatoktól eltérően - valamennyi már létező definíció megjelenik. 24. Az adott géphez megadott beavatkozások listája egyszerű szövegfájlba exportálható, illetve egyszerű szövegfájlból importálható a következő gombokkal: Figyelem! A beavatkozások listájának exportálása és importálása csak a beavatkozások megnevezésére (az elsődleges és a másodlagos megnevezésekre) terjed ki, a speciális függőségeket (termék, mérhető jellemző, hibacsoport hozzárendeléseket) nem érinti. 25. Egyoldalú tűrésű jellemző szabályozókártyáján (az X kártyán) a tűréshatárok közötti, és a legkisebb-legnagyobb értékek közötti megjelenítési mód javítva. 26. MPG: a napló és a riasztás korábban nem tartalmazta az operátor által kézi adatbevitelre történő átállást (mérőeszköz hiba esetén). A jelenlegi változatban a program ezt az eseményt is bejegyzi az MPG naplóba, illetve ennek az eseménynek a figyelése és szerepeltetése az MPG riasztásban is. Megjegyzés A szabályozókártyák megjelenítése történhet az operátor általi kiválasztással vagy automatikusan, az MPG megadott beállítás alapján. A program a szabályozókártyára, a folyamatra és az eloszlásra vonatkozó elemzéseket csak a megjelenített szabályozókártyákra és a megjelenítéssel egyidejűleg végzi el, a

24 riasztás ezen elemzések alapján történik. Az előzőekben leírtak alapján az SPC program a mérési feladatból történő kilépéskor vagy pedig egy újabb minta bevitelének megkezdésekor küldi el a riasztást ( üzenetet). Javaslat A kiemelt folyamatok figyeléséhez és riasztásához a mérési feladatban kapcsoljuk be a "Kártya automatikusan" kapcsolót. 27. A minták 'kizárt' státuszának kezelésében talált hiba kijavítva. Ha a minta valamennyi mért értéke érvénytelen (kiugró vagy rontott státuszú), akkor a minta státuszát a program automatikusan kizártra állítja, és ezt a státuszt addig nem lehet törölni, ameddig a mintában egyetlen értékelhető mért érték sincs. 28. Ha a mérési feladatban kötelező szerszámazonosító megadást írtunk elő, akkor a szerszámazonosítót bekérő ablakból kitöltés nélkül nem lehet továbblépni. Korábban az ablakot ilyen esetben is be lehetett zárni. 29. Darabonkénti minősítéses mintavételnél, változó mintanagyság esetén az aktuális mintaméretet az adatbeviteli ablakban be lehet állítani. Ezt az értéket a program korábbi változatai külön ellenőrzés nélkül elfogadták, és ha a megadott szám kisebb volt, mint a már ellenőrzött darabok száma, akkor a program az adott minta adatait nem rögzítette az adatbázisban. A hiba javítása megtörtént, az aktuális mintaméretként megadott számnak nagyobbnak vagy egyenlőnek kell lennie a már átvizsgált és bevitt darabok számával.

25 HNS SPC Kiadás: Magna Mike 8500 mérőeszköz - falvastagság mérő - illesztve. 2. Advantech PCI-1711 A/D kártya illesztve. 3. [Speciális]: síklapúság mérésnél a készülék nevének megadása javítva. 4. Precisa BJ-sorozatú mérlegek illesztve. 5. Bizerba HW/HWI sorozatú mérlegek illesztve. 6. Új MPG beállítási lehetőség. Lehetőség van annak a beállítására, hogy a mérőprogram használatakor a program csak az adott mérőprogram első indításakor kérje be a mintához rendelt azonosítókat. A mérőprogram újraindításakor a program az első indításkor megadott azonosítókat fogja használni, ha ez a lehetőség be van kapcsolva. 7. Új MPG beállítási lehetőség. Lehetőség van arra, hogy a mérési feladatban a megfogó- és a pozícióazonosítókat a program automatikusan állítsa elő, így azt az operátornak nem kell bebillentyűznie. Ez a lehetőség a mérési feladat előírásakor engedélyezhető és be is állítható. 8. A gépek megfogóinak és pozícióinak száma, a korábbi változatoktól eltérően, már utólag is módosítható. 9. Lassan változó analóg jel csúcsértékének (Spec.: halogén lámpa robbanási szilárdság is) mérése javítva - hangjelzés probléma HNSSMUX4-SP1 mérés (stabilitás detektálás segédablak kezelése) javítva. 11. Automatikus OoC riasztás V V5.5.1 Lásd az erre vonatkozó önálló kezelői leírást. Kiadás: Jelentéskészítés. 2. Automatikus adatexport.

26 HNS SPC Kiadás: Gyártóeszköz-hozzárendelés kijavítva (már létező hozzárendelés xbase adatbázist használva). 2. Méréses adatok importálása kijavítva. 3. Angol változat kezelői felülete javítva (gombokon megjelenő ikonok). 4. A Cm és Cmk indexek alapértelmezett értéke 1,33 helyett 1, A képességindexek szabályozókártyán történő hibás megjelenítése kijavítva. 6. Angol nyelven küldött OoC riasztás szövege kijavítva. 7. MPG: Automatic Head Tracking javítva (a javítás előtt előfordulhatott, hogy pozícióhoz rendelt adatokat bizonyos esetekben hibásan, megfogóhoz rögzített a program). 8. A szabályozókártyán bizonyos esetekben hibásan jelent meg a stabil/nem stabil státusz (új Xi kártya megnyitásakor az első néhány mintára vonatkozóan). 9. MPG: egyoldalon határolt tűrések kezelése az Mx típusú mondatnál kijavítva. 10. Angol nyelvű riportoknál hibásan megjelenő szövegek kijavítva. 11. Az előírtnál több OoC riasztás elküldése kijavítva. 12. Zcél alapértelmezett értéke beállítható. 13. Angol változatban a pareto diagram időszak adatainak kiírása kijavítva Sigma-Folyamatképesség jelentésben a mértékegység megjelenítése kijavítva. 15. Riasztás állapotmátrix a könnyebb érthetőség érdekében kismértékben átalakítva. 16. MPG: ebben a kiadásban a szabályozókártyák automatikus megjelenítését azok OoC státuszától függetlenül is elő lehet írni Sigma-Folyamatképesség jelentésben a PPM LT/ST és potenciális Z/PPM értékek számítása kijavítva. 18. Riasztás: ütemezett feladatok (taszkok) beragadása kijavítva. 19. Üzem és adatbázisváltáskor az automatikus szolgáltatások (riasztás, automatikus export, AdatKapcsolat) figyelmeztetés után leállnak. 20. Magyar változat on-line súgó beépítve. Kiadás: Adatbázis archiválás naplózható. 2. MPG: készülék stratégiánál a mérőeszköz hiba utáni újramérés javítva. 3. MPG: mérőeszköz-interfész foglalási módja beállítható az MPG betöltésétől a lezárásáig vagy pedig csak a minta adatok bevitelének (mérések elvégzésének idejéig). 4. MPG: harmadik hozzáférési szinten az MPG végrehajtható, a beállításoktól függetlenül csak kézi adatbevitellel (ellenőrzéshez, soron kívüli, nem a mérőhelyen történő adatbevitelhez).

27 HNS SPC Kiadás: : Gyorsjavítás Microsoft SQL adatbázis jelentéskészítés javítva : Gyorsjavítás A Teradyne kiegyenlítő lézer elérése az egyes hozzáférési szintről javítva. Kiadás: Kiadás: november 20. Új funkciók: 1. Az Adatbázis menü funkcióihoz új, táblázatalapú kezelői felület kialakítása, amelynek segítségével egy listában jeleníthetők meg az adatbázisban tárolt definíciós és beállítási adatok, valamint egy helyről végezhető el az egyes adatbázis elemek létrehozása, módosítása és törlése. Az új kezelői felületbe belekerült egy új funkció - az adatbázis elemek másolása - is. Ld. Adatbázis menü Nyilvántartás funkciók 2. Out of Control vizsgálati lehetőségek bővítése. Ld. Adatbázis menü Folyamat beállítások menüpont OoC funkció 3. Automatikus riasztási kritériumok bővítése. Ld. Adatbázis menü Folyamat beállítások menüpont Riasztás beállításai funkció 4. Az eloszlás típusok közé Johnson transzformáció beépítése, mely a nem normális eloszlású adatokat transzformálja normális eloszlásúvá. Ld. Adatbázis menü Folyamat beállítások menüpont 5. Jelentések közvetlenül MS Excel fájlba exportálhatók. Ld. Jelentések menü 6. A jelentések beállításai ún. jelentésmintákba menthetők. A rögzített jelentésminták segítségével később azonos beállítással csak az időszak kijelölést megadva - elkészíthető egy adott jelentés. Ld. Jelentések menü 7. A felhasználó nyilvántartásba másolási lehetőség beépítése, amelynek segítségével az aktuális üzembe az adott adatbázis bármely másik üzemében szereplő felhasználók adatai bemásolhatóak. Ld. Beállítások menü Jelszó beállítás menüpont Személyes jelszavak lap Új felhasználó funkció

28 8. A felhasználói listából az automatikus riasztási címlisták kezelése: - a felhasználói listából törölt személyeket automatikusan eltávolítja a program az automatikus riasztás címlistákból is, - a felhasználói listában lehetőség van arra, hogy az automatikus riasztás címlistákból egy gombnyomással eltávolíthassuk egy adott felhasználó címét, - a felhasználói listában elvégzett cím változtatást a program végigvezeti az automatikus riasztás címlistákon. Az utolsó két funkció csak SQL adatbázis esetén elérhető. Ld. Beállítások menü Jelszó beállítás menüpont Személyes jelszavak lap 9. A szabályozó kártyán a folyamatképességi indexek helyett a Z index megjelenítése választható. Ugyanígy az alacsony folyamatképességre vonatkozó automatikus riasztási kritérium alapjául a folyamatképességi indexek helyett a Z index is használható. Ld. Beállítások menü Szabályozó kártya beállítások menüpont Ld. Beállítások menü Automatikus riasztás menüpont Szolgáltatás funkció 10. A szabályozó kártyákon a középvonal, a tűrés-, a szabályozó- és a figyelmeztető határok jelöléseit és számértékeit a program eredetileg a tényleges értéküknek megfelelő pozícióban ábrázolja, így ezek bizonyos esetekben takarhatják egymást. Ennek kiküszöbölésére választhatjuk azok rögzített helyen történő megjelenítését. Ld. Elemzés menü Kijelölt mérési eredmények elemzése menüpont Szabályozó kártya funkció 11. A sűrűségfüggvény ábrázolása az eddigitől eltérően (ábrázolás a legkisebb és legnagyobb mért érték közötti tartományban), a képernyőn látható tartomány teljes egészére történik. Ld. Elemzés menü Kijelölt mérési eredmények elemzése menüpont Sűrűségfüggvény megjelenítés funkció 12. A mérési feladat S mondatába új lehetőség beépítése: a gyűjtött méréses adatokból mintát állíthatunk össze és rögzíthetünk a mérési feladatban szereplő terméken kívül egy másik tetszőleges termékre is. Ld. Mérési feladat menü S mondat 13. HeadTracking funkció beépítése a mérési feladat szerkesztőbe, amely az egyes megfogók / pozíciók szabályozókártyáinak megjelenítését teszi lehetővé. Ld. Mérési feladat menü Létrehozás menüpont S mondat 14. A felhasználó azonosító maximális hosszának növelés 9 karakterre (az eddigi 5 helyett). A felhasználó azonosítóra használt megnevezés a felhasználó által megadható. Ld. Beállítások menü Adatbázis terminológia menüpont 15. Mérhető jellemzők esetén a CTQ besorolásnál használatos három kategória alapértelmezett (kritikus szignifikáns normál) megnevezése a felhasználó által módosítható. Ld. Beállítások menü Adatbázis terminológia menüpont 16. Ha egy méréses folyamatról egyedi kijelöléssel mintát törlünk, akkor a szabályozó kártya mozgó átlag, mozgó terjedelem és mozgó szórás diagramjain a program újraszámítja az érintett minták értékeit. 17. Automatikus export funkcióban a rontott mérések kezelésének választható opciók szerinti kibővítése. Ld. Beállítások menü Automatikus export menüpont Szolgáltatás funkció 18. Az archiválási funkcióban az eddigi, teljes archiválás helyett az egyes üzemek adatait külön, önállóan is lehet archiválni. Ld. Fájl menü Archiválás menüpont 19. Hisztogram beállítások meghatározásánál új választási lehetőség. Ld. Beállítások menü Számítások beállítása menüpont Módosítás, hibajavítás: 20. Lognormális eloszlás: eloszlás paraméterek, sűrűségfüggvény megjelenítés. 21. Medián terjedelem kártya: középvonal és szabályozóhatár számítás. Medián szórás kártya: törölve. 22. Illeszkedésvizsgálatok:

29 - Kolmogorov - próba számítása, - Shapiro-Wilk próba számítása nem normális eloszlásokra. HNS SPC 23. Gépképességi vizsgálat: - normális eloszlásnál az eloszlás szórás paraméteréhez tapasztalati szórás (s) kiíratása, - képességi index számítás nem normális eloszlások esetén, - mérőlapra a +/- 4s metszetek helyett a +/- 3s metszetek kiíratása. 24. Tool Change és Tool Wear folyamatok esetén az átvételi kártya szabályozó határ számítás. Kiadás: Kiadás: december 27. Hibajavítás: 1. AdatKapcsolat feldolgozás (mozgó átlag/terjedelem/szórás minták számítása) javítva. 2. CMM-DC kiszolgáló: táblázatállomány feldolgozás javítva. Konfiguráció: Kiadás: március 6. Új funkciók: 1. Mérési feladat végrehajtás ablak átszervezése: a korábbi 6 mondat helyett 14 mondat adatai látszanak egyszerre. 2. A mérési feladat végrehajtás ablakban az adatbevitel lezárását követően - az adatok rögzítése előtt lehetőség van a listán kattintva a mért értékek módosítására. 3. Automatikus megfogó / pozíciószám kezelésének módosítása: az aktuális értéket a program eltárolja, a mérési feladat következő végrehajtásakor a következő azonosítót fogja adni. 4. CSV fájl tartalmának beolvasása a mérési feladatban. 5. Mérési feladatban megjeleníthető ábra növelése (324 x 234 képpont). Hibajavítás: 6. A mérési feladatban az automatikus megfogó / pozícióazonosító kezelés hibájának javítása. 7. Az adatkapcsolat fájl feldolgozásának gyorsítása x i adatok esetén, Oracle adatbázisban. 8. Excelbe, minden folyamatra vonatkozó adatexport hibájának javítása.

30 Konfiguráció: HNS SPC Kiadás: május 5. Új funkciók: 1. Mettler AX/MX/UMX és Excellent mérlegcsaládok illesztése. 2. Lehetőség annak beállítására, hogy a mérési feladatban a mérőeszköz számára kijelölt COM port helyett a Beállítások menü Mérőeszköz kijelölés és beállítás menüpontjában kijelölt COM portot használja a program a mérési feladat végrehajtásakor. Ld. Beállítások menü Mérési feladat beállítások menüpont Adatbevitel/Mérés lap 3. Magyar Termék Nagydíj 2006 kiegészítés az üdvözlő ablakban. 4. Méréses folyamat adatainak kijelölésekor, ha a folyamatra x i /mx - mr/ms szabályozó kártyafajta van beállítva, akkor a program az első mintákba (a mozgó átlag / terjedelem / szórás kiszámításához) beszámítja az adatbázisban található megelőző mért értékeket (ha van ilyen). A program lehetőséget biztosít arra, hogy ilyen esetben a korábbi mért értékeket figyelmen kívül hagyjuk. Ld. Elemzés menü Időtartomány kijelölés menüpont Módosítás, hibajavítás: 5. A Mérési feladat szerkesztés ablak lapjainak tetején a magyarázó felirat színének módosítása a jobb olvashatóság érdekében. Ld. Mérési feladat menü Létrehozás menüpont 6. A HNS MUX-4 párhuzamos vonali illesztő a továbbiakban nem támogatott. 7. MPG hibaüzenet szövegének javítása, ha a mondat folyamat azonosító részében megfogó és pozíció sorszám is szerepel egyszerre. 8. xbase adatbázis esetén a Beállítások menü Automatikus export menüpont, illetve a folyamat beállítások között szereplő Automatikus export kapcsoló letiltása, mivel xbase adatbázis esetén az automatikus export funkció nem értelmezett. 9. A Beállítások menü Automatikus export - Szolgáltatás menüpontjában megjelenő Automatikus adat export ablak Exportálandó mezők részében található kapcsolók feliratainak módosítása. 10. Az Adatok menü Riasztások Kiemelt folyamatok áttekintése menüpont Riasztások ablakának alján található felirat módosítása. 11. Az Adatbázis menü Folyamat beállítások Nyilvántartás menüpontjaiban a Méréses folyamat nyilvántartás, illetve a Minősítéses folyamat nyilvántartás ablakok oszlopfelirataiban a Gépsor, Gép, Termék feliratok nem frissültek az adatbázis terminológia beállításainak megfelelően. Javítva. 12. Az Adatok menü Import menüpontjaiban megjelenő Adat import ablakban a Dolg. kód mezőbe maximum 5 karakter beírását engedélyezi a program. Javítva maximum 9 karakterre. 13. A Szűrőfeltétel beállítás ablakban a Műszak és a Csoport mezőkbe csak nagybetűk beírását engedélyezte a program. Javítva. 14. A mérési feladat végrehajtását követően, 5-nél nagyobb mintanagyság esetén a mért értékek megtekintését segítő fel-le nyilak nem működtek S mondatban. Javítva. 15. A mérési feladat MS,M,MX mondatában bevitt mért érték utólagos módosítása esetén (a bal egérgombbal duplán vagy a jobb egérgombbal egyszer kattintva a mért értéken a mérési feladat

31 ablakban található listában) a program nem frissítette a módosított értéket a S mondatban. Javítva. 16. x i /mx - mr/ms szabályozó kártyán az első, még nem ábrázolt pontokhoz a mintajellemzőket (mintaátlag, mintaterjedelem, mintaszórás) nem írja ki a program. 17. MPG: minősítéses mintákat nem rögzítette a program, amennyiben az automatikus rögzítés funkció be volt kapcsolva. Javítva. 18. Szabályozó kártya megjelenítésének módosítása, ha ASZH=FSZH. 19. Microsoft SQL Server: jelentések lognormális folyamatok esetén javítva. 20. Elcometer 300 rétegvastagság-mérő kezelése módosítva (hibatűrés beépítve). Konfiguráció: Kiadás: szeptember 28. Új funkciók: 1. Mérési feladatban megjeleníthető ábra fájltípus lehetőségeinek bővítése (eddigi.bmp és.gpi helyett). 2. Mérési feladat kiválasztásának támogatása: a mérési feladat megnevezésének kezdő karaktereit begépelve a kurzor a keresett mérési feladatra ugrik. 3. Lehetőség annak beállítására, hogy a mérési feladat kiválasztásával közvetlenül elindul az adatbeviteli funkció. Ld. Beállítások menü Mérési feladat beállítások menüpont Adatbevitel/Mérés lapon Kiválasztás után az adatbevitel automatikusan elindul kapcsoló 4. Folyamatállapot naplózás (PSL) a mérési feladatban. Ld. Mérési feladat szerkesztőben PSL kapcsoló, és a Beállítások menü Mérési feladat beállítások menüpont Napló/Riasztás lapon Folyamatállapot naplózás (PSL) engedélyezve kapcsoló 5. SQL hibaüzenet ablak méretezhető (a teljes hibaüzenet egyben megnézhető). 6. GG2 Digital Height Gauge illesztése. 7. Ha a termék tanúsítvány esetén kimenetként a nyomtatás és a képernyőn megjelenítés is be van állítva, akkor először a képernyőn jelenik meg a tanúsítvány, majd a nyomtatás csak külön megerősítés után indul el. A tanúsítvány formátumára vonatkozó beállítások a legalacsonyabb (operátor) hozzáférési szinten is érvényesek. Ld. Elemzés menü Tanúsítvány menüpont Termékre funkció 8. Folyamatképesség és Kiemelt folyamatok képesség - OoC jelentésekben új beállítási lehetőség, hogy a C pk /C p, illetve P pk /P p mezőket a C pk, illetve P pk indexek megfelelősége esetén nem jelöli piros színnel. Ld. Jelentések menü Jelentés beállítások menüpont Módosítás, hibajavítás: 9. MSSQL2005 adatbázis esetén, ha a minta kiugró értéket tartalmazott, a program rosszul számította a mediánt. Javítva.

32 10. Folyamatképesség jelentésben (QS9000 típusnál) kétoldalas tűrés esetén az ATH és FTH mezők tartalma fel volt cserélve. Javítva. 11. Folyamatképesség jelentésben a P p, P pk, illetve C p, C pk indexek színezése nem működött. Javítva. 12. Kiemelt folyamatok képesség - OoC jelentésben nyomtatásban TREND és a RUN feliratok nem voltak rövidítve, így nem fértek ki. Javítva. Konfiguráció: Kiadás: január 14. Új funkciók: 1. MAHR DIGIMAR CX2/DX2 magasságmérő illesztése. 2. Letiltható a képességindex értékek megjelenítése a kinyomtatott elemzéseken. Ld. Fájl menü Nyomtatvány beállítás menüpont 3. Gépképességi vizsgálat esetén a Q-DAS formátumú mérőlapon a megadott mintaadatok megjelenítésre kerülnek. Ld. Elemzések menü Kijelölt mérési eredmények elemzése menüpont Képességi vizsgálatok funkció 4. 1RS-4BOW RS232 multiplexer illesztése. 5. Mérőeszköz ellenőrzés felügyelete funkció beépítése. Ld. Beállítások menü Mérőeszköz kijelölés és beállítás menüpont 6. Megfogó / pozíció sorszám automatikus növelése esetén a mérési feladat végrehajtását végző felhasználónak lehetősége van a megadott végérték módosítására. Ld. Mérési feladat menü Végrehajtás menüpont 7. Új archiválási lehetőség: az archivált minták megadott hosszúsági időszakokra bontva, önálló adatbázisokba kerülnek. 8. Egyszerre több, maximálisan öt HNS AdatKapcsolat könyvtár kijelölhető. Ld. Beállítások menü HNS AdatKapcsolat menüpont Módosítás, hibajavítás: 9. xbase adatbázis közös (több programpéldányból történő) használata esetén adatbázis fájl rekord olvasási hiba (fájl: LICENCE.dbf). Javítva. 10. A jelentések fejlécében a megnevezések nem követik az adatbázis terminológia beállításait. Javítva. 11. Képességindex diagram nyomtatott formátumában a kiértékelt időszak mezőben a záró időpont helyett is a kezdő időpont jelenik meg. Javítva. 12. A Beállítások Számítások beállítása menüpontban a Képességi indexek számítása QS9000 szerint kapcsoló alapértelmezetten bekapcsolt állapotban lesz. 13. A Q-DAS formátumú mérőlapon a kártya használati módnál a figyelés helyett szabályozást ír. Javítva. 14. Johnson transzformáció és mx mr / ms szabályozó kártya esetén a képességindex diagramon hiba a képességindexek számításában. Javítva.

33 15. Jelentésekben hiba a 99-nél nagyobb képességindex értékek megjelenítésében. Javítva. 16. Képességvizsgálati nyomtatványon HNS formátumban megjelenítési hiba (a mért értékek utolsó oszlopában). Javítva. 17. Képességindex diagram készítésénél a kiértékelendő időszak kijelölésénél az időpont (óra : perc) beállítási lehetőség törlése. 18. HNS AdatKapcsolat funkciónál a folyamatok fájlonként azonosítandók lehetőség választása esetén hiba a mintaazonosítók rögzítésében. Javítva. 19. Minták dátum szerinti törlése esetén visszajelzés a törlés végrehajtásáról. 20. Mérési feladatban készülék stratégia esetén hiányzik az adatbevitelt lezáró ablak. Javítva. 21. HNS Digimatic USBMUX használata esetén hiba a több csatorna együttes kiolvasásában. Javítva. Konfiguráció: Kiadás: április 24. Új funkciók: 1. HNS INDMUX-64 - induktív tapintók illesztésére szolgáló eszköz - kezelésének beépítése. 2. Lehetőség a számított jellemzők megjelenítési pontosságának beállítására - tizedesjegyek számának csökkentésére az eddigiekhez képest (ld. Beállítások - Számítások beállítása). 3. A mért érték beviteli ablakban lehetőség az aktuális érték tűréshatárokhoz képesti elhelyezkedését mutató oszlopdiagram megjelenítésére HNS Digimatic SMUX, illetve USBMUX illesztőegységekre csatlakoztatott mérőeszközök esetén. 4. Mérési feladat S mondatában értékadás művelet. 5. Lehetőség a tűrésen kívüli mért érték jelölésének módosítására (ld. Beállítások - Mérési feladat beállítások - Egyebek). 6. Lehetőség a hisztogram tűréshatárokhoz képesti ábrázolására a mérnöki szinten, elemzések menüből megjelenített hisztogramra vonatkozóan is (ld. Beállítások Számítások beállítása). 7. A program indító ablaka a tálcán státusz ikonként megjeleníthető. Módosítás, hibajavítás: 8. A képesség index diagram készítésekor a program által a C:\ könyvtárban előállított CpkChart.log fájl törlése. 9. Terméktanúsítvány készítésekor a Megjelenítés-Nyomtatás gomb felirata a Fájl menü Nyomtatvány beállítás menüpontban megadott megjelenítési beállítások (nyomtatandó, megjelenítés képernyőn) szerint módosul. 10. Minősítéses elemzések nyomtatásakor leáll a program. Javítva. 11. A képesség index diagramon a P p / P pk értékek helyett a C p / C pk értékek szerepelnek. Javítva. 12. Képesség index diagramon bizonyos esetekben az utolsó pontot az első helyre teszi. Javítva. 13. Képesség index diagramon az adatok ablakban mindig csak azok az adatok (átlag és szórás) fognak szerepelni, amelyeket az adott képességindex számításához felhasznál a program.

34 14. Mérési feladat végrehajtáskor minősítés elvégzésekor a program nem frissíti a megjelenítendő ábra mezőt, mindig az utolsó méréshez tartozó képet hagyja a mezőben. Javítva. 15. Billentyűzetről történő adatbevitelnél, ha nem írunk be semmilyen mért értéket, majd kezdeményezzük az adatbevitelt (Mérés gombbal, vagy Enter billentyűvel), akkor 0 értéket olvas be a program. Javítva. 16. Havi képesség index diagramon el vannak csúszva a napok a téli - nyári időszámítás közötti átállás miatt. Javítva. 17. Johnson transzformációnál egyedi érték / mozgó átlag - mozgó szórás / mozgó terjedelem kártya alkalmazása esetén hiba az eloszlás számításában. Javítva. 18. Termékre vonatkozó gyártóeszköz hozzárendelésnél a program felülírja a már létező folyamat definíciókat is (ami akár a megfogó és pozíció szerinti folyamatok - figyelmeztetés nélküli - törlését is eredményezheti). Javítva. 19. Az automatikus riasztás funkcióban MSSQL adatbázisban minta vizsgálata közben (ha az adott mintában nincs Out of Control eset) lefagy a program. Javítva. 20. Az automatikus riasztás funkcióban dbase adatbázisban az adatbázisból törölt riasztott minta nem kerül eltávolításra az állapotmátrixból. Javítva. 21. dbase adatbázisban hosszú az automatikus szabályozó kártya frissítés válaszideje. Javítva. 22. Mecmesin erőmérő kezelése nem működik. Javítva. 23. Invalid date format hibaüzenet bizonyos dbase adatbázisok másolásakor. Javítva. 24. PCL1761-es kártya (külső lábkapcsoló fogadása) nem működik. Javítva. 25. A hisztogram, és a (tényleges, illetve ideális) sűrűségfüggvény egymáshoz képesti ábrázolása (méretaránya) módosítva. Konfiguráció: Kiadás: július 16. Új funkciók: 1. Mintavétel felügyelet szolgáltatás. 2. ESECO-Speedmaster/SM-10T Densitometer illesztése. 3. Konfigurációs állomány verzióinak automatikus kezelése (HNS SPC V utáni verziók esetén). 4. Beállítási lehetőség, hogy mérési feladat végrehajtásnál a megjelenítendő folyamatokat kiválasztó ablakban csak az automatikus szabályozó kártya megjelenítésre kijelölt folyamatokat listázza a program az operátor számára. Munkahelyre (programpéldányra) érvényes MPG beállítás. 5. A mért érték beviteli ablakban lehetőség az aktuális érték tűréshatárokhoz képesti elhelyezkedését mutató oszlopdiagram megjelenítésére - Simplex és Duplex Opto RS232 mérőeszközök esetén is. 6. Beállítási lehetőség, hogy a mérési feladat ablakból (szabályozó kártya vagy mért érték diagram M gombjának segítségével) megnyitott Marker megadás ablakban található Marker adatok

35 rögzítendők a mérési feladat valamennyi mintájához kapcsoló alapértelmezetten bekapcsolva legyen. Munkahelyre (programpéldányra) érvényes MPG beállítás. 7. A termékkiválasztó ablakokban lehetőség a termék lista megnevezés szerinti rendezésére. 8. Az M és MX típusú mondatok mérési eredményeinek listázása ki-/bekapcsolható. Módosítás, hibajavítás: 9. A mérési feladat szerkesztőben az E1,E2 lapon végrehajtott módosításokat nem menti el a program, illetve az E2 mondatot mindig E1 mondatként rögzíti. Javítva. Konfiguráció: Kiadás: december 16. Új funkciók: 1. Beállítási lehetőség, hogy a terméktanúsítványban a statisztikai adatok között a képességi indexek nem szerepelnek. 2. Lehetőség mérési feladat készítésre egyszerűsített kezelői felületen. 3. Mérőeszköz kiválasztás egyszerűsítése (a mérési feladatban és a mérőeszköz beállítások között): a mérő munkahelyen használni kívánt mérőeszközök egy külön listában kijelölhetők (előválaszthatók). 4. Általános RS-232 eszközillesztés. Módosítás, hibajavítás: 5. Hibás feliratok az angol nyelvű programban. Javítva. 6. A Beállítások menü Mérési feladat beállítások menüpontjában az Egyebek lapon néhány kapcsoló közötti logikai kapcsolat és azok sorrendje hibás. Javítva. 7. A mérési feladat szerkesztőben M típusú mondatra vonatkozóan is bekapcsolható a Kártya automatikusan kapcsoló, pedig ezekre a folyamatokra nem vezetünk szabályozókártyát (mérések nem tárolandók). Javítva. 8. A Beállítások menü MINFO OoC AdatKapcsolat menüpontban az ablak alján hibás a felirat. Javítva. 9. Simplex Opto RS232 mérőeszköz esetén a mért érték beviteli ablakban a mért érték tűréshatárokhoz képesti elhelyezkedését mutató oszlopdiagram nem veszi figyelembe a konverziós függvényt. Javítva. 10. Hibák a konfigurációs fájl tartalmának automatikus másolásában. Javítva. 11. A Beállítások menü Mérőeszköz kijelölés és beállítás menüpontjában a mérőeszköz felügyeleti beállításoknál a program nem végezi el az érvényesítő mérés elfogadási határainak logikai ellenőrzését. Módosítva. 12. Konfigurációs fájl átirányítása esetén a Registry bejegyzésben a fájl nevét is meg kell adni - a dokumentációval ellentétben. Módosítva (fájlnevet nem kell megadni). 13. A Beállítások menü Alapértelmezett célértékek menüpontjában ellenőrzés beépítve a megadott képességi index értékek logikai helyességére vonatkozóan (C m /P p /C p >= C mk /P pk /C pk ).

36 14. Q-DAS formátumú képességvizsgálati mérőlap nyomtatása közben leáll a program. Javítva. 15. Minősítéses szabályozó kártyákon hiba az Out of Control (Middle-Third) detektálásban. Javítva. 16. Az Adatok menü Riasztás - Ütemezett vizsgálatok és futó riasztások menüpontjában a riasztás állapotmátrix frissítésekor program leállás. Javítva. 17. Hiba a mintavétel felügyelet szolgáltatás ellenőrzésében, xbase adatbázis esetén. Javítva. 18. A Beállítások menü Számítások beállítása menüpontjában a Kiugró érték vizsgálat - Státusz beállítása automatikusan kapcsoló a mérési feladat keretében végzett adatbevitelre nem vonatkozik. Javítva. 19. A mérési feladatban a kiugró érték detektálás módosítva. 20. A Beállítások menü Szabályozó kártya beállítások menüpontjában a Szabályozási tartomány nem eshet a tűrés tartományon kívül kapcsoló engedélyezése esetén hibás a szabályozó határ számítás, ha a folyamatátlag a tűrésmezőn kívül van. Javítva. 21. A Beállítások menü Mérőeszköz kijelölés és beállítás menüpontjában a párhuzamos port törölve. 22. A Jelentések menü Folyamat beállítások lekérdezése menüpontjában készített jelentés gépképességi vizsgálat esetén is tartalmazza a szabályozó kártya és az Out of Control beállításokat. Javítva. 23. A Fájl menü Archiválás menüpontjában a Kötegelt lapon a kezdő és záró időpont megadása nem egyértelmű. Javítva. 24. A mérőeszköz ellenőrzés hibásan működik, ha függvény van a mérési feladatban. Javítva. Konfiguráció: Kiadás: március 31. Új funkciók: 1. HNS SMUX-8 / USBMUX-8 illesztése. 2. Chatillon DF sorozatú erőmérők illesztése. 3. On-line frissítés. Módosítás, hibajavítás: 4. Minősítéses folyamatoknál hiba a mintanagyság megadásánál (a Folyamat beállítások - Nyilvántartás menüpontban). Javítva. 5. A Jelentések - Kiemelt folyamat menüpontban hiba az SZH mezőkben a % érték számításában. Javítva. 6. A Jelentések menü menüpontjaiban az időszak kijelölésnél hiba a kezdő és záró időpont értelmezésében. Javítva. 7. Nem működik a HeadTracking funkció. Javítva. 8. A Mérési feladat - Létrehozás - Egyszerű létrehozás menüpontban program leállás. Javítva. 9. A mérés ablakokban a port és csatorna mezők színének módosítása.

37 10. Mérési feladatban a mért érték utólagos módosítása esetén hiba a mértékegység megjelenítésében. Javítva. Konfiguráció: Kiadás: május 11. Új funkciók: 1. A mérési feladat funkciók bővítése dinamikus mérési lehetőséggel, tengelyszerű alkatrészeknek mérőkészülékben és forgatás közben történő mérésével. Ez az új mérési mód induktív mérőtapintókkal (HNS-INDMUX) és Digimatic mérőeszközzel (HNS SMUX/USDMUX) használható. A dinamikus mérés funkcióval egy és kéttengelyes mérőkészülék kezelése egyaránt lehetséges. Lásd a HNS SPC - Mérési feladat dokumentációban! 2. A mérési feladat készülék stratégia mellett használható funkcióinak bővítése, például a mérések csoportokba rendezhetők, így egy mérési feladaton belül több mérőkészülék is kezelhető, a mérőkészülékben történő mérések mellett már kézi mérőeszközökkel elvégzendő mérések is előírhatók, stb. Lásd a HNS SPC - Mérési feladat dokumentációban! 3. A mérési feladattal folyamatos (mindendarabos) mérés is megoldhatóvá vált, a mindendarabos mérések alapján elvégzendő SPC mintavételezés beállítható, automatikus. Lásd a HNS SPC - Mérési feladat dokumentációban! 4. A mérési feladattal folyamatos mérés üzemmódban végzett minden mérés mérési eredménye naplózható. 5. A mérési feladatban a CSV feldolgozása mellett már a rögzített formátumú egyszerű szövegfájlokban tárolt mérési eredmények is fogadhatók. 6. A kiértékelési lehetőségek bővítve a 13/2008. (VIII. 8.) NFGM-FVM szerinti korrigált névleges érték és eltérés számításával és megjelenítésével. Módosítás, hibajavítás: 7. A HNS USBMUX illesztőegységek protokollja megváltozott, ezért a programot módosítani kellett. A korábbi programváltozatok a után készült USBMUX illesztőegységeket hibásan kezelik (nem tudják megkülönböztetni, hogy melyik csatorna DATA gombját nyomták meg), az új programváltozat a régi és az új USBMUX illesztőegységeket is jól kezeli. 8. Azokat a RUN-os folyamatszakaszokat, amelyek az adott oldali szabályozóhatáron kívül esnek, azokat nem jelöli a program. Javítva. 9. Mintavétel felügyelet szolgáltatásra vonatkozó folyamat beállításoknál idő szerinti mintavételnél a megengedett eltérés idejére vonatkozó legfeljebb 60 perces korlát megszüntetve. 10. Ha a Beállítások menü Mérőeszközök - Lista menüpontjában nincs az összes mérőeszköz használata engedélyezve, akkor mérőeszközt tartalmazó mérési feladat szerkesztésre történő megnyitásakor hiba lép fel a program működésében. Javítva.

38 11. Új minősítéses jellemző létrehozásakor hiba a hibakategória kijelölések mentésében (a 2. nyelvre vonatkozóan). Javítva. 12. MINFO OoC adatok kezelése javítva. 13. A Kiemelt folyamatok áttekintése menüpontban a minősítéses folyamatok nem vagy hibásan jelentek meg. Javítva. 14. Előfordulhatott, hogy az adatok rögzítése és az automatikusan megjelenő szabályozó kártya bezárásakor a program leállt (abban az esetben, ha a mérési feladatban csak minősítésre vonatkozó feladatok és automatikus szabályozókártya megjelenítés volt előírva). Javítva. Konfiguráció: Kiadás: február 12. Bővítések 1. A HNS SPC adatbázisba az AdatKapcsolat interfészen keresztül betöltött adatoknál a 'Megfogó/pozíció adatok rögzítése a főfolyamathoz (gép) automatikusan' kapcsoló bekapcsolt állapota esetén a HeadTracking funkció automatikusan aktív lesz. A főfolyamatra rögzített mért értékekhez rögzítésre kerülnek a fej/pozíció értékek is, ezáltal a program automatikusan biztosítja a főfolyamat szabályozó kártyájáról a részfolyamat szabályozókártyájára történő közvetlen átlépési lehetőséget. 2. Kifejlesztettük az egy Digimatic mérőeszköz illesztésére szolgáló HNS USBMUX-1 illesztő egységet az illesztőegység a mérőeszközök listájában HNS Digimatic USBMUX-1 néven szerepel. 3. Dinamikus méréseknél beépítettünk egy új, az egyes tapintók működési irányának kezelésére szolgáló bővítést. A P' tapintó által mért érték '-1'-gyel történő szorzása, vagyis a tapintó mérési irányának megfordítása '-P' tapintóként írható elő. 4. Az MPG-ben, készülék stratégia esetén lehetőség van a mérések csoportosítására (statikus mérés mérőkészülékben), így a mérések mérőkészülékenként külön-külön csoportokba rendezve, a dinamikus mérésekhez hasonló módon jeleníthetők meg. 5. Az MPG-k adatbeviteli ablaka, ahol erre szükség lehet, ott teljes képernyős megjelenítésre váltható. 6. Kalibráció ellenőrzéskor a HNS SMUX illesztőknél a lábkapcsolót és a mérőeszköz DATA gombját is lehet adatbevitelre használni. 7. MPG adatok közvetett rögzítése az adatbázisban. Az MPG adatbevitel lezárása után az adatok az adatbázisba történő közvetlen írás helyett, közvetett módon is rögzíthetők az adatbázisban, ehhez az adatok átmenetileg HNS AdatKapcsolat fájlokba MDC és ADC fájlokba menthetők. Ezek a fájlok az AdatKapcsolat interfészen keresztül automatikusan, egy háttérben futó HNS AdatKapcsolat szolgáltatással tölthetők be az adatbázisba. (A funkció előírása az MPG fejlécében történik a funkció bekapcsolásával és az átmeneti fájlok tárolására használt HNS AdatKapcsolat könyvtár elérési útvonalának megadásával. Az MDC és

39 ADC kiterjesztésű fájlokban átmenetileg tárolt adatok SPC adatbázisba történő betöltéséhez egy megfelelően beállított és elindított AdatKapcsolat szolgáltatás szükséges lásd a felhasználói dokumentációban!) 8. Az MPG-k (mérési feladatok) csoportba szervezhetők. A mérési feladatokat csoportba lehet foglalni és az ilyen, csoportba foglalt mérési feladatokat egy új operátori kezelőfelület segítségével, párhuzamosan lehet futtatni. Egy időben csak egy mérési feladattal lehet dolgozni, de a mérési feladatok között nagyon egyszerűen (az F4, F5, F6 F12 funkcióbillentyűkkel) lehet váltani. A funkció lényege, hogy az MPG-k közötti váltáskor nem kell kilépni az adott MPG-ből, majd kiválasztani egy másik MPG-t, betölteni, várni a mérőeszközök leellenőrzésére, beállítástól függően ugyan, de esetenként újra megadni a következő minta azonosító adatait, stb.). A funkció használatához szükséges további információkat külön útmutató tartalmazza, szükség esetén kérje munkatársaink segítségét! 9. Billentyűzet kompatibilis vonalkód olvasó kezelésének támogatása a felhasználó azonosításakor és az MPG minta adatainak bevitelekor (a beviteli mezők közötti automatikus váltással). 10. Dinamikus mérési funkció bővítése forgatómotor vezérlési lehetőséggel. Az MPG-ben a dinamikus mérések konfigurációjának (MDC) előírásakor meg lehet adni, hogy a HNS INDMUX-64 illesztőegység DO1 kimenetét motorvezérlésre akarjuk használni, továbbá meg lehet adni, hogy a motor bekapcsolása után mennyi idő múlva induljon el a darab mérése (stabilizációs forgatás a tényleges mérés megkezdése előtt). A funkció használatakor az MPG vezérli a mért darab forgatását a motor be- és kikapcsolásával, de ennek a funkciónak a használatához megfelelő, beépített hajtással rendelkező mérőkészülékre, és HNS INDMUX-64 illesztőegységre van szükség. Javítások 1. Ha módosításra olyan mérési feladatot nyitunk meg, amelyben hivatkozunk olyan mérőeszközre, amit a Beállítások/Mérőeszközök/Lista funkcióban telepített -ként nem jelöltünk ki, akkor leállt a program. A hiba javítva. 2. Az Adatbázis/Minősítéses.jellemző/Új funkcióban a hibakódok - hibakategóriák kapcsolók megjelenítési hibája javítva. 3. A rontott szöveg helyett érték jelenik meg a részfolyamatra vezetett szabályozókártyán. A 'rontott' bejegyzés megjelenítési hibája a szabályozókártyán javítva. 4. A dinamikus mérések maximális számát nem mérőkészülék (mérőállvány) oldalanként ellenőrizte a program, ezért abszolút értelemben nem lehetett 20-nál több paramétert előírni. A dinamikus méréseknél a mondatok számára vonatkozó korlát ellenőrzési hibája javítva. 5. Sorszámozáskor az MX mondatokat hibásan generálta a program. A hiba javítva. 6. A folyamat beállításoknál, rögzített határok beállításakor a program megengedte azonos AH és FH értékek megadását. A hiba javítva. 7. Az S mondatban "értelmező használatakor" kétváltozós számításoknál a második mért érték "rontott" státuszát hibásan kezelte a program (az eredmény nem lett "rontott"). A hiba javítva. 8. HNS INDMUX-64 illesztők 34-es csatornáját nem lehetett kijelölni a mérőeszköz beállításhoz. A hiba javítva. 9. Az adatbevitel újraindításakor minden mérőeszközt újrainicializált (reset-elt) a program. A hiba javítva. 10. A minta adatok beviteli ablakában a legördülő menüvel támogatott adatbevitelkor a kiválasztott, majd módosított adatot a mezőről történő lelépéskor a program felülírta egy korábbi adattal. A hiba javítva. 11. A program téves dátumformátum hibát jelzett az "1,234; :00; " formátumú szövegfájlok importálásakor. A hiba javítva.

40 Konfiguráció: HNS SPC Kiadás: március 26. Bővítések 1. A Marposs E4N kijelző oszlop kezelése kibővítve (változó adatformátum kezelése, a mért érték bevitele a programból is kezdeményezhető). 2. A HNS USB-FS (lábkapcsoló illesztőegység) támogatása beépítve a program mérőeszköz kezelésébe. Javítások 1. Minősítéses (A,AS) adatbeviteli hiba javítva. A program nem hajtotta végre az A,AS mondatokban előírt valamennyi adatbevitelt, véletlenszerűen kihagyott adatbeviteleket. 2. Microsoft SQL Server-en jelentkező adatbázis ütközési problémákat okozó hiba kijavítva. Nagy mennyiségű adatok xi/mx kártyára történő rögzítése során adatbázis ütközési problémák jelentkeztek. A probléma Microsoft SQL Server esetén, xi/mx kártyára történő folyamatos adatmentésnél fordulhat elő. Tipikus stressz helyzet: minden darabos mérés adatainak xi/mx kártyára, SPC DC interfészen keresztül történő betöltése - gyakorlatilag folyamatos adatrögzítés.

41 Konfiguráció: HNS SPC Kiadás: június 9. Bővítések 1. SAUTER FH erőmérő illesztése a programban megtörtént. 2. A dinamikus mérési (MPG/MDC) funkciót kibővítettük reteszelhető mérőkészülékek kezelésének lehetőségével (készülék reteszelése, selejtes darab kivétele a készülékből csak a selejt nyugtázása után a funkció a HNS INDMUX használata (DIO) esetén lehetséges). 3. DMC olvasó illesztése (a fentiek szerinti üzemmódban, reteszelhető mérőkészülékben végzett dinamikus mérésnél KEYENCE DMC/BC olvasót lehet használni a darabon levő kód beolvasására). A program a beolvasott kódot a minta adatok csoportazonosító (Team ID) mezőjében helyezi el. A funkció használata elsősorban xi és mx szabályozókártyák (egyedi érték alapján történő mintaképzés) esetén javasolt. 4. Dinamikus mérésnél kézi mérési módban, tehát nem mérőkészülékben végzett mérések esetén, lehetőség van a mért értékek mérés közbeni alaphelyzetbe állítására, így a mért darab cseréjekor nincs szükség a mérés újraindítására, például az ütés mérésének nullázását egy gombnyomással el lehet végezni. A mért értékek alaphelyzetbe állítása az F12 funkcióbillentyű lenyomásával végezhető el. 5. Silent Setup - önálló telepítő program csendes módban történő telepítéshez. 6. Az MPG minta adatok megadására szolgáló ablakának kezelési módja beállítható (Mérési feladat beállítások között kezelési mód kézi adatbevitel támogatására vagy közvetlen, például vonalkódolvasóról történő adatbevitel támogatására. 7. A csoport- és maszkkód mezők hosszának megnövelése (16-ról 32 karakterre). SQL adatbázis használata esetén az adatbázist az Upgrade13.sql szkript lefuttatásával lehet frissíteni. A frissítés nem kötelező, a program automatikusan kezeli a mezők hosszát, ezért a korábbi verziójú (nem frissített) adatbázisokkal is probléma nélkül használható, illetve a korábbi programváltozatokkal is használható a frissített adatbázis (ebben az esetben azonban a fenti mezőkre érvényes marad a korábbi 16 karakteres hossz). xbase adatbázis használata esetén a program automatikusan felismeri az adatbázis verzióját, és szükség esetén az adatbázis frissítését is közvetlenül a program végzi. xbase adatbázis használata esetén az adott adatbázist használó valamennyi programot frissíteni kell! Adatbázis verzióváltás V1.2 V1.3 Javítás 1. Az adatok Office 2010 Excel táblába történő exportálásakor jelentkező hiba kijavítva.

42 Konfiguráció: HNS SPC Kiadás: augusztus 9. Bővítések 1. BC-DMC olvasó kezelése a minta adatok megadására szolgáló ablakban. KEYENCE BC-DMC olvasót lehet használni a mintához rendelendő kód beolvasására (a kód a csoport [F2] és a maszk [F3] mezőkbe olvasható be). 2. Export és import funkciók a HNS INDMUX-64 csatorna kalibrációs adatok kezeléséhez. Javítások 1. A termékre összesített pareto elemzés javítva (téves "Nincs adat " jelzés, a hiba SQL adatbázis használata esetén jelentkezett). 2. HNS INDMUX-64 kompatibilitási hiba, az USB kommunikáció bizonyos esetekben nem működik, ha digitális I/O kezelést akarunk megvalósítani. A HNS INDMUX-64 illesztőegység kezelése javítva (a HNS INDMUX-64 master egységben a firmware frissítendő). Konfiguráció: Kiadás: szeptember 10. Bővítés 1. MPG MDC mondatban a DMC olvasó COM portjának száma beállítható.

43 Konfiguráció: HNS SPC Kiadás: szeptember 10. Bővítés 1. A HNS SPC DC fájl feldolgozásakor a mért értéket ellenőrzi a program és érvénytelen mért érték (pl. számértékként értelmezhetetlen szöveg) esetén az adott mérést a program rontott mérésként értelmezi ezzel a feldolgozás során a fenti okból nem fog adatbázis hiba bekövetkezni. Javítás 1. Egy nem nyilvános szolgáltatással kapcsolatos hiba javítva. Konfiguráció: Kiadás: október 18. Módosítás 1. Excel exportálásnál a mintához rendelt azonosítók kezelése módosítva. A csak számjegyeket tartalmazó, de szövegként megjelenítendő azonosítóknak az Excelben automatikusan történő számmá konvertálása és 0,00E+00 formátumban történő megjelenítése megszüntetve. Javítás 1. A minősítéses folyamatok nyilvántartásában a program hibásan kezelte a kártyaméretet. A rögzített/számított szabályozó határok közötti átkapcsoláskor a táblázat adott sorában megjelenített (az adott folyamatra vonatkozó) kártyaméretet a program véletlenszerűen (például ) megváltoztatta. A hiba kijavítása megtörtént. 2. A program nem rögzítette az MPG PSL adatait, ha az adatok mentése az MPG-ből történő kilépéskor, az adatok mentésének elmulasztására figyelmeztető ablak rögzítés gombjának megnyomásával történt. A PSL fájlkezelési hiba kijavítva.

44 Konfiguráció: HNS SPC Kiadás: június 2. Bővítések 1. Az MPG-ben az egyes mérési előírásokban a mért értékre vonatkozó elfogadási határok adhatók meg. Ha a mért érték az elfogadási határokon kívülre esik, akkor az adott mérést a program automatikusan rontott státuszúvá nyilvánítja. 2. Analóg mérésekhez külső USB A/D eszközök is használhatók: Advantech USB-4704 (8x14bit A/D, 8 DIN/8DOUT), USB-4716 (16x16bit A/D, 16DIN/8DOUT). 3. A program által biztosított 'rontott mérés' státusz elnevezése a terminológia beállítások között, az egyes üzemekre külön-külön megadható. Ettől a program és adatbázis változattól kezdődően a rontott státusz tetszőleges megnevezéssel jeleníthető meg. Figyelem! A funkció csak az adatbázis frissítése után érhető el. xbase adatbázis esetén a frissítés automatikus, SQL adatbázis esetén a mellékelt SQL szkript lefuttatása a DBA feladata. 4. A mért értékekhez azonosító (pl. darabazonosító) rendelhető. Figyelem! A funkció csak az adatbázis frissítése után érhető el. xbase adatbázis esetén a frissítés automatikus, SQL adatbázis esetén a mellékelt SQL szkript lefuttatása a DBA feladata. 5. Az MPG S mondatában, az értelmező használata esetén a SET() funkcióval az adott értékhez rontott státuszt lehet rendelni (maga az érték ebben az esetben 0 lesz). 6. Új listázó funkció az induktív mérőcsatornák beállításainak és kalibrációs, illetve linearizációs adatainak áttekintésére, a csatorna beállítás és a linearizáció közvetlen elindítására. A funkció lehetőséget biztosít az induktív mérőcsatornák (induktív mérőrendszer) adatainak szövegfájlba történő exportálására és szövegfájlból történő importálására. A linearizációs adatokat bővítettük a mérőcsatornához (az illesztőegységhez és a tapintóporthoz) rendelhető megnevezések, valamint a linearizálás végrehajtási és érvényességi idejének nyilvántartásával is. Lásd a Beállítások/Induktív mérőcsatornák menüpontot! 7. A riasztások feldolgozása közben a program időnként kilépett, a hiba véletlenszerűen következett be. A javítás megtörtént. 8. Ha egy felhasználó azonos címmel szerepelt több üzemben, akkor a felhasználó egy adott üzemből történő törlésekor a program a másik üzem beállításai közül is törölte az adott felhasználó címét a címlistából. A hiba kijavítása megtörtént. 9. A jelentésekben az adatokat nem tartalmazó sorok listázása (képernyő, nyomtató, Excel, fájl) kikapcsolható. 10. A mért érték CSV (és szöveg-) fájlból történő felolvasásakor a sor számának megadása mellett a továbbiakban már tartalom szerinti megadás is lehetséges. Ha a sor száma helyett egy idézőjelek közé írt tetszőleges szöveget adunk meg az MPG-ben, akkor a program megkeresi a fájlban az

45 első olyan sort, amely tartalmazza a megadott szöveget (maszkot) és ennek a sornak a megadott oszlopából veszi fel a mért értéket. A megadás módja: {"keresendő maszk":7}, a sor száma helyett idézőjelek között kell megadni a keresendő szöveget. 11. Az MPG-ben az adatbevitelt támogató, tetszőleges méretű kép jeleníthető meg (a korábban meglévő mellett, attól függetlenül, a funkció használatakor javasolt a képet a számítógép másodlagos monitorára kiterjesztett asztalon megjeleníteni). Módosítások 1. Az MPG-ben a CSV fájl nevének megadásánál nem csak a nevet, hanem a szokásos módon, a * és a? karakterek használatával egy maszkot is meg lehet adni. A program a maszk alapján kikeresi a maszknak megfelelő CSV fájlokat, és azok közül a legrégebben módosítottat dolgozza fel. Így azokat a CSV fájlokat is fel lehet dolgoztatni az MPG-ben, amelyeknek a neve egy vagy akár több változó részt, például sorszámot is tartalmaz. 2. Induktív mérőtapintókkal végzett statikus mérésnél a kalibráció kezelését úgy módosítottuk, hogy az a továbbiakban megegyezzen a dinamikus mérésnél használt kalibráció kezeléssel. A kalibrációs ablak nem jelenik meg, ha az előző kalibráció még érvényes és nincs kikényszerített kalibráció. 3. Az OoC riasztások kiértékelési idejét radikálisan lecsökkentettük (SQL adatbázis esetén, az adatbázis V1.4-re történő frissítésekor automatikusan létrejön az optimalizáláshoz szükséges index). 4. A szerszámkód bekérését az MPG-ben úgy módosítottuk, hogy az azonos gyártóeszközről érkező darabok esetén a szerszámkódot csak az első jellemzőnél kell megadni, a további jellemzőkhöz a program automatikusan hozzárendeli a megfelelő szerszámkódot. 5. Az adatkapcsolat fájl feldolgozása közben a program SQL hibaüzenetet jelenít meg, ha az MDC fájlban szereplő mért érték nem megfelelő formátumú (pl.: -NAN.000). A programot módosítottuk: az értéket a program a feldolgozás előtt validálja, és ha a formátum nem megfelelő (nem szám), akkor a mért értéket 0.0-ként értelmezi és méréshez automatikusan rontott státuszt rendel. Javítások 1. MS SQL adatbázis használatakor, az adatok rögzítését végző kliensek blokkolhatták egymást, hiba kijavítva. 2. Az MPG végrehajtási idejének frissítési hibája kijavítva - konkurens hozzáférés esetén az MPG fájl tartalma megsérülhetett. 3. Az Alert Engine, a Sampling Control Engine és a DataConnect Engine feldolgozások szinkronizációs hibája kijavítva. 4. xbase SQL adatbázis migrációnál, ha a cél SQL adatbázis verziója 1.11 vagy alacsonyabb, akkor az adatok (MSCTRLS tábla) másolása során a program folyamatosan hiba üzeneteket ad, majd leáll. A kompatibilitási hiba kijavítva. Megjegyzés Az adatbázis migrálását célszerű egy előre megtervezett, a teljes SPC rendszerre (szerverre és kliensekre egyaránt) kiterjedő frissítési projekt részeként lebonyolítani. 5. Előfordulhatott, hogy a program a konfigurációs fájl (HNSSPC.CFG) frissítésekor az A/D mérésekre vonatkozó beállításokat hibásan frissítette. A hiba kijavítva. 6. A mérőeszköz beállító ablak kezelése (felügyeleti státusz szerinti méret az ablak megjelenésekor) Windows7 OS esetén hibás. A hiba kijavítva. 7. Windows7 OS esetén jelentkező Registry kezelési inkompatibilitásból eredő Registry kezelési hiba (a program nem tudta felolvasni a Registry-ben tárolt speciális beállításokat) kijavítva.

46 8. Téves hibaüzenet a bejelentkezéskor (személyes jelszó esetén a Mégsem gombra kattintva) kijavítva. 9. A kiemelt folyamatok áttekintésekor a listában megjelenő sorra kattintva kilépett a program. A hiba javítása megtörtént. 10. A mintavétel felügyelet feldolgozó motorjában talált, a program véletlenszerűen jelentkező összeomlását okozó hiba kijavítva. 11. Előfordulhatott, hogy olyan OoC riasztás indult, amelyik nem jelent meg a szabályozókártyán és ezért nyugtázni sem lehetett. Az on-line feldolgozás és az adott, éppen feldolgozás alatt álló mintához tartozó megjegyzés bevitel egyidejű bekövetkezését hibásan kezelte a program. A hiba kijavítva.

47 Konfiguráció: HNS SPC Kiadás: június 28. A kiadás nem publikált módosításokat tartalmaz. Konfiguráció: Kiadás: augusztus 15. Bővítés 1. Az általános RS232 eszközillesztő modul formátum felismerő algoritmusa bővítve (mérőeszközök). Javítások 1. Méréses adatok kijelölése (adatok kijelölése elemzéshez, normál minta/egyedi érték közötti váltás kezelése) javítva. HNS SPC V5.6.x A HNS SPC augusztus 27-én kiadott V5.6.1 verziójától kezdődően a frissítési feltételek megváltoztak, ezzel együtt a HNS SPC következő kiadásaira vonatkozó frissítési információk a továbbiakban a oldalon tekinthetők meg.
