1 CUTTING EDGE WELDING HEGESZTŐGÉP TERMÉKKATALÓGUS WELDING MACHINE CATALOGUE

2 TARTALOMJEGYZÉK / CONTENTS 1. MIG Digital MIG IGBT TIG AC/DC Digital TIG AC/DC HEAVY DUTY IGBT Cell TIG TIG Digital Pulse ARC ZX /200 TIG HF, Leader CUT IGBT CUT 50-70, LGK CUTig CG-I IWELD IGrip MIG - IWELD Standard MIG IWELD IGrip TIG - IWELD Standard TIG IWELD IGrip CUT Plasma WRC 300 vízhűtőkör / Water Cooler TIGEREYE LCD fejpajzs / Welding Helmet Testkábel-csatlakozók / Earth Clamps Elektródafogók / Electrode Holders 38.

3 1. MIG Hegesztőgépek MIG Welding Machines MIG 350 IGBT Digital MIG 500 IGBT Digital MIG 630 IGBT Digital Alaptartozék (1): IWELD IGRIP 360 4m-es MIG hegesztőpisztoly (MIG 350 IGBT Digital) Standard equipment (2): IWELD IGRIP 360 4m MIG welding torch (MIG 350 IGBT Digital) Alaptartozék (1): IWELD IGRIP 511 4m-es MIG hegesztőpisztoly (MIG 500/630 IGBT Digital) Standard equipment (2): IWELD IGRIP 511 4m MIG welding torch (MIG 500/630 IGBT Digital) MIG/MMA kétfunkciós IGBT technológiás digitális hegesztő inverterek külön huzaltoló egységgel A vízhűtőkör nem alaptartozék The water cooler is an optional device MIG/MMA dual function IGBT inverter technology digital welding power sources Program előhívás Program invocation Mentés Save Paraméter kijelző Parameter display Csatorna Channel Előhívás Calling Hegesztés Welding Funkció kiválasztás Function selection 2T 4T Ponthegesztés Spot welding Egyéni beállítás Individuals Szinergikus üzemmód Synergic Funkció kiválasztás Function selection Porbeles huzal Flux-cored wire Normál huzal Solid wire Funkció kiválasztás Function selection Gáz teszt Gas test Kézi huzaltovábbítás Manual wire feeding Huzalsebesség Wire feeding speed Áramerősség kijelző Current display Idő kijelző Time display ø1.0 ø1.2 ø1.6 Feszültség kijelző Voltage display Beégési mélység Inductance Feszültség Voltage Lefutás Arc-ending Funkció kiválasztás Function selection Lefutási áramerősség/ Ponthegesztési idő Arc-ending current/ Spot welding time Beégési szabályozás Inductance adjustment Végáram Arc-ending current 1 Hegesztési mód: nagy teljesítményű CO2 védőgázas fogyóelektródás és bevont elektródás hegesztés. Alkalmas porbeles és alumínium huzal hegesztésére is. 2 Alkalmazási területek: vasúti járműgyártás, járműipari alkatrészgyártás, acélszerkezetek gyártása, nagyobb lakatosmunkák és karbantartási munkák, stb 3 Hegeszthető anyagok: ötvözött és közepesen ötvözött acélok, rozsdamentes acél, alumínium, alumínium ötvözetek Kiváló hegesztési tulajdonságok: 1. Felhasználó barát digitális kezelőfelület, mikroprocesszoros vezérlés ami folyamatosan, észrevétlenül segít az ideális varratképzésben 2. Memóriában rögzíthető hegesztő paraméterek, melyeket rendkívül széles tartományban szabályozhatunk, mint például az ív erősségét, így csökkenthetjük a túlzott fröcsögést, de akár állíthatjuk a beégés mélységét ezzel tökéletesítve a varratot. 3. Automatikus huzalsebesség csökkentés a hegesztés kezdetekor. Hegesztés befejezésekor programozott áramlefutás a kráterképződés kiküszöbölésére. 4 Felhasználóbarát konstrukció: az egymással összefüggő paraméterek és adatok precíz kalibrálása rendkívül megkönnyíti a hegesztést még a kevés gyakorlattal rendelkező felhasználók részére is. 1 Welding process: heavy duty CO2 shield gas arc welding, fluxcored wire welding, aluminium wire welding. 2 Application fields: Thick plate welding filed such as lorry, train chassis and supersturctures, steel and metal structure, heavy duty in door maintenance and repair, etc. 3 Applicable materials: low carbon steel, high tensile steel, ordinary steel, stainless steel, aluminium. aluminium alloys Excellent welding performance: 1. User friendly digital controller provides excellent adjustment for experienced welders and beginners also. 2. Memory function allows to store several welding parameters for different applications. You can recall the stored parameters in a second. Welding specifications like fusion depth can be also adjusted for reduction of spatter and to improve weld properties. 3. Automated wire feeding speed reduction at Arc start. Small ball peeling at the arc ending state to provide improved next arc success rate. 4 User friendly design: Digitalization of relative information, data is clear and intuitive, capable in high-precision calibration. MIG 350 IGBT Digital MIG 500 IGBT Digital MIG 630 IGBT Digital 800MIG350IGBT 800MIG500IGBT 800MIG630IGBT Hálózati feszültség, frekv. (V, Hz) Input Power Voltage, Freq. (V, Hz) 220±10%V, 50/60Hz 220±10%V, 50/60Hz 220±10%V, 50/60Hz Névleges hálózati teljesítmény (kva) Rated Input Power Capacity (kva) 3x400±10%V 50/60Hz 3x400±10%V 50/60Hz 3x400±10%V 50/60Hz Maximális áramfelvétel (A) Rated Input Current (A) MIG: 14 MIG: 25 MIG: 35,8 Hegesztőáram-tartomány (A) Output Current Range (A) MIG: MIG: MIG: Munkafeszültség tartomány (V) Rated Output Voltage Range (V) MIG:12-40 MIG:10-50 MIG:10-50 Bekapcsolási idő (%) Duty Cycle (%) Hatásfok (%) Efficiency (%) Teljesítménytényező (Cosφ) Power Factor (Cosφ) 0,87 0,87 0,87 Vízhűtő kör WRC 300 Water Cooling Circuit WRC 300 nem széria / Not STD széria / STD széria / STD Hegesztő piszoly MIG torch IWELD MIG 360 Gas IWELD MIG 511 Water TBi 7W Hőállósági osztály Insulation Class H H H Védettség Protection Class IP21S IP21S IP21S Külső méretek (mm) Size (mm) 760x500x x500x x500x1190 Hálózati biztosító (A) Mains Fuse (A) Huzalelőtoló görgők száma Number of Wire Feeder rolls Huzaltekercs átmérő (mm) Diameter of Coil (mm) Huzalátmérő (mm) Welding Wire (mm)

4 1. MIG Hegesztőgépek MIG Welding Machines MIG 200 IGBT MIG 250 IGBT Single Phase MIG 250 IGBT MIG 315 IGBT Alaptartozék (1): IWELD IGRIP 240 4m-es MIG hegesztőpisztoly Standard equipment (2): IWELD IGRIP 240 4m MIG welding torch Alaptartozék (2): 25l/perc átfolyású rotaméteres fűtött széndioxid nyomáscsökkentő (36 V AC) Standard equipment (2): 25l/min CO2 flowmeter regulator with low voltage heating (36V AC) Alaptartozék (3): elektróda hegesztőkészlet testcsipesz testkábellel, elektródafogó főáram kábellel. Standard equipment (3): MMA welding set with earth clamp, electrode holder and cables MIG 200 IGBT 800MIG200IGBT MIG 250 IGBT SP 800MIG250IGBTS MIG/MMA kétfunkciós IGBT technológiás kompakt hegesztő inverterek 1 Hegesztési mód: CO2 védőgázas fogyóelektródás és bevont elektródás hegesztés. Alkalmas porbeles és alumínium huzal hegesztésére is. Szükség esetén kontaktgyújtású AWI hegesztésre is használható. 2 Alkalmazási területek: karosszériajavítás, járműipari alkatrészgyártás, könnyű acélszerkezetek gyártása, karbantartás, javítás, általános lakatosmunkák, stb 3 Hegeszthető anyagok: ötvözött és közepesen ötvözött acélok, rozsdamentes acél, alumínium Kiváló hegesztési tulajdonságok: 1. Mikroprocesszor által vezérelt PWM (Pulse Width Modulator) valós idejű vezérlése folyamatosan észrevétlenül segít az ideális varratképzésben. 2. Fokozatmentes fojtás-szabályozás: változatlan hegesztési paraméterek mellett finomszabályozhatjuk az ív erősségét, így csökkenthetjük a túlzott fröcsögést, állíthatjuk a beégés mélységét, tökéletesíthetjük a varratot. 3. Automatikus huzalsebesség csökkentés a hegesztés kezdetekor. Hegesztés befejezésekor programozott áramlefutás a kráterképződés kiküszöbölésére. 4 Felhasználóbarát konstrukció: az egymással összefüggő paraméterek és adatok precíz kalibrálása rendkívül megkönnyíti a hegesztést még a kevés gyakorlattal rendelkező felhasználók részére is. MIG/MMA dual function IGBT inverter technology compact welding power sources 1 Welding process: CO2 shield gas arc welding, flux-cored wire welding, aluminium wire welding, MMA electrode welding 2 Application fields: Thin plate welding filed such as automobile, motorcycle accessories, steel furniture, light metal structure, DIY, maintenance, repair etc. 3 Applicable materials: low carbon steel, high tensile steel, ordinary steel, stainless steel, aluminium Excellent welding performance: 1. Current-mode Pulse Width Modulator (PWM) controller provides excellent instant response. 2. Waveform control technology with adjustable inductor (electronic reactor) implemented, Arc strength can be adjusted to fulfill the specification such as increase fusion depth; reduction of spatter, good weld properties. 3. Automated wire feeding speed reduction at Arc start. Small ball peeling at the arc ending state to provide improved next arc success rate. 4 User friendly design: Digitalization of relative information, data is clear and intuitive, capable in high-precision calibration. Hálózati feszültség, frekv. (V, Hz) Input Power Voltage, Freq. (V, Hz) 220±10%V, 50/60Hz 220±10%V, 50/60Hz Névleges hálózati teljesítmény (kva) Rated Input Power Capacity (kva) MMA: 6,1 MIG: 6,6 MMA: 8,0, MIG: 9,2 Maximális áramfelvétel (A) Rated Input Current (A) MMA: 12, MIG: 14 MMA: 18, MIG: 22 Hegesztőáram-tartomány (A) Output Current Range (A) MMA:10-180, MIG: MMA:10-220, MIG: Munkafeszültség(V) Rated Output Voltage (V) MMA:20-27, MIG:15-26 MMA:20-29, MIG:15-28 Bekapcsolási idő (%) Duty Cycle (%) Hatásfok (%) Efficiency (%) Teljesítménytényező (Cosφ) Power Factor (Cosφ) 0,93 0,93 Tömeg (kg) Weight (kg) Külső méretek (mm) Size (mm) 1050x500x x500x750 Hőállósági osztály Insulation Class F F Védettség Protection Class IP21S IP21S Hűtés fajtája Cooling AF AF Hálózati biztosító (A) Mains Fuse (A) Huzalelőtoló görgők száma Number of Wire Feeder rolls 4 4 Huzaltekercs átmérő (mm) Diameter of Coil (mm) Huzalátmérő (mm) Welding Wire (mm) MIG 250 IGBT MIG 315 IGBT 800MIG250IGBT 800MIG315IGBT Hálózati feszültség, frekv. (V, Hz) Input Power Voltage, Freq. (V, Hz) 3x400±10%V 50/60Hz 3x400±10%V 50/60Hz Névleges hálózati teljesítmény (kva) Rated Input Power Capacity (kva) MMA:8,0 MIG: 9,2 MMA:8,8 MIG: 9,9 Maximális áramfelvétel (A) Rated Input Current (A) MMA:12 MIG:14 MMA:18 MIG:22 Hegesztőáram-tartomány (A) Output Current Range (A) MMA: MIG: MMA: MIG: Munkafeszültség(V) Rated Output Voltage (V) MMA:20-29 MIG:15-29 MMA:20-29 MIG:15-30 Bekapcsolási idő (%) Duty Cycle (%) Hatásfok (%) Efficiency (%) Teljesítménytényező (Cosφ) Power Factor (Cosφ) Tömeg (kg) Weight (kg) Külső méretek (mm) Size (mm) 1050X500X X500X750 Hőállósági osztály Insulation Class F F Védettség Protection Class IP21S IP21S Hűtés fajtája Cooling AF AF Hálózati biztosító (A) Mains Fuse (A) 3x16 3x25 Huzalelőtoló görgők száma Number of Wire Feeder rolls 4 4 Huzaltekercs átmérő (mm) Diameter of Coil (mm) Huzalátmérő (mm) Welding Wire (mm)

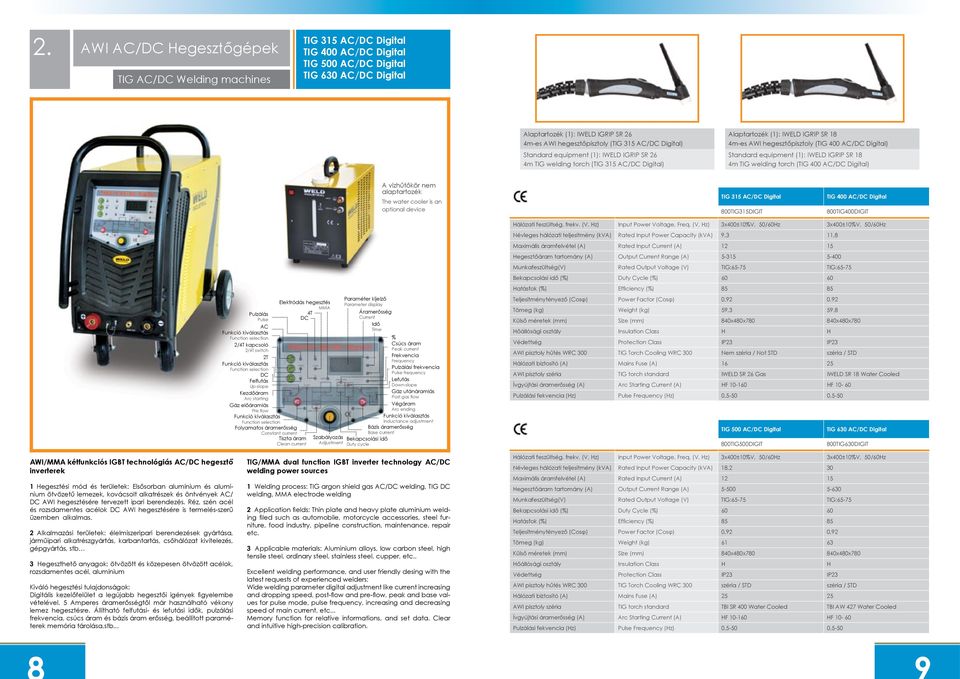

5 2. AWI AC/DC Hegesztőgépek TIG AC/DC Welding machines TIG 315 AC/DC Digital TIG 400 AC/DC Digital TIG 500 AC/DC Digital TIG 630 AC/DC Digital Alaptartozék (1): IWELD IGRIP SR 26 4m-es AWI hegesztőpisztoly (TIG 315 AC/DC Digital) Standard equipment (1): IWELD IGRIP SR 26 4m TIG welding torch (TIG 315 AC/DC Digital) Alaptartozék (1): IWELD IGRIP SR 18 4m-es AWI hegesztőpisztoly (TIG 400 AC/DC Digital) Standard equipment (1): IWELD IGRIP SR 18 4m TIG welding torch (TIG 400 AC/DC Digital) A vízhűtőkör nem alaptartozék The water cooler is an optional device TIG 315 AC/DC Digital 800TIG315DIGIT TIG 400 AC/DC Digital 800TIG400DIGIT Hálózati feszültség, frekv. (V, Hz) Input Power Voltage, Freq. (V, Hz) 3x400±10%V, 50/60Hz 3x400±10%V, 50/60Hz Névleges hálózati teljesítmény (kva) Rated Input Power Capacity (kva) 9,3 11,8 Maximális áramfelvétel (A) Rated Input Current (A) Hegesztőáram tartomány (A) Output Current Range (A) Munkafeszültség(V) Rated Output Voltage (V) TIG:65-75 TIG:65-75 Bekapcsolási idő (%) Duty Cycle (%) Hatásfok (%) Efficiency (%) Pulzálás Pulse AC Funkció kiválasztás Function selection 2/4T kapcsoló 2/4T switch 2T Funkció kiválasztás Function selection DC Felfutás Up-slope Kezdőáram Arc starting Gáz előáramlás Pre flow Funkció kiválasztás Function selection Folyamatos áramerősség Constant current AC frequency Elektródás hegesztés MMA 4T DC Tiszta áram Clean current Szabályozás Adjustment Paraméter kijelző Parameter display Áramerősség Current Idő Time % Csúcs áram Peak current Frekvencia Frequency Pulzálási frekvencia Pulse frequency Lefutás Down-slope Gáz utánáramlás Post gas flow Végáram Arc ending Funkció kiválasztás Inductance adjustment Bázis áramerősség Base current Bekapcsolási idő Duty cycle Teljesítménytényező (Cosφ) Power Factor (Cosφ) 0,92 0,92 Tömeg (kg) Weight (kg) 59,3 59,8 Külső méretek (mm) Size (mm) 840x480x x480x780 Hőállósági osztály Insulation Class H H Védettség Protection Class IP23 IP23 AWI pisztoly hűtés WRC 300 TIG Torch Cooling WRC 300 Nem széria / Not STD széria / STD Hálózati biztosító (A) Mains Fuse (A) AWI pisztoly széria TIG torch standard IWELD SR 26 Gas IWELD SR 18 Water Cooled Ívgyújtási áramerősség (A) Arc Starting Current (A) HF HF Pulzálási fekvencia (Hz) Pulse Frequency (Hz) 0,5-50 0,5-50 TIG 500 AC/DC Digital TIG 630 AC/DC Digital 800TIG500DIGIT 800TIG630DIGIT AWI/MMA kétfunkciós IGBT technológiás AC/DC hegesztő inverterek 1 Hegesztési mód és területek: Elsősorban alumínium és alumínium ötvözetű lemezek, kovácsolt alkatrészek és öntvények AC/ DC AWI hegesztésére tervezett ipari berendezés. Réz, szén acél és rozsdamentes acélok DC AWI hegesztésére is termelés-szerű üzemben alkalmas. 2 Alkalmazási területek: élelmiszeripari berendezések gyártása, járműipari alkatrészgyártás, karbantartás, csőhálózat kivitelezés, gépgyártás, stb 3 Hegeszthető anyagok: ötvözött és közepesen ötvözött acélok, rozsdamentes acél, alumínium Kiváló hegesztési tulajdonságok: Digitális kezelőfelület a legújabb hegesztői igények figyelembe vételével. 5 Amperes áramerősségtől már használható vékony lemez hegesztésre. Állítható felfutási- és lefutási idők, pulzálási frekvencia, csúcs áram és bázis áram erősség, beállított paraméterek memória tárolása,stb... TIG/MMA dual function IGBT inverter technology AC/DC welding power sources 1 Welding process: TIG argon shield gas AC/DC welding, TIG DC welding, MMA electrode welding 2 Application fields: Thin plate and heavy plate aluminium welding filed such as automobile, motorcycle accessories, steel furniture, food industry, pipeline construction, maintenance, repair etc. 3 Applicable materials: Aluminium alloys, low carbon steel, high tensile steel, ordinary steel, stainless steel, cupper, etc.. Excellent welding performance, and user friendly desing with the latest requests of experienced welders: Wide welding parameter digital adjustment like current increasing and dropping speed, post-flow and pre-flow, peak and base values for pulse mode, pulse frequency, increasing and decreasing speed of main current, etc... Memory function for relative informations, and set data. Clear and intuitive high-precision calibration. Hálózati feszültség, frekv. (V, Hz) Input Power Voltage, Freq. (V, Hz) 3x400±10%V, 50/60Hz 3x400±10%V, 50/60Hz Névleges hálózati teljesítmény (kva) Rated Input Power Capacity (kva) 18,2 30 Maximális áramfelvétel (A) Rated Input Current (A) Hegesztőáram tartomány (A) Output Current Range (A) Munkafeszültség(V) Rated Output Voltage (V) TIG:65-75 TIG:65-75 Bekapcsolási idő (%) Duty Cycle (%) Hatásfok (%) Efficiency (%) Teljesítménytényező (Cosφ) Power Factor (Cosφ) 0,92 0,92 Tömeg (kg) Weight (kg) Külső méretek (mm) Size (mm) 840x480x x480x780 Hőállósági osztály Insulation Class H H Védettség Protection Class IP23 IP23 AWI pisztoly hűtés WRC 300 TIG Torch Cooling WRC 300 széria / STD széria / STD Hálózati biztosító (A) Mains Fuse (A) AWI pisztoly széria TIG torch standard TBI SR 400 Water Cooled TBI AW 427 Water Cooled Ívgyújtási áramerősség (A) Arc Starting Current (A) HF HF Pulzálási fekvencia (Hz) Pulse Frequency (Hz) 0,5-50 0,5-50

6 2. AWI AC/DCHegesztőgépek TIG AC/DC Welding machines TIG 200 AC/DC TIG 250 AC/DC TIG 315 AC/DC Alaptartozék (1): IWELD IGRIP SR 26 4m-es AWI hegesztőpisztoly Standard equipment (1): IWELD IGRIP SR 26 4m TIG welding torch Alaptartozék (2): elektróda hegesztőkészlet testcsipesz testkábellel, elektródafogó főáram kábellel. Standard equipment (2): MMA welding set with earth clamp, electrode holder and cables TIG 200 AC/DC AWI/MMA kétfunkciós IGBT technológiás AC/DC hegesztő inverterek 1 Hegesztési mód és területek: Elsősorban aluminím és alumínium ötvöztű lemezek, kovácsolt alkatrészek és öntvények AC/DC AWI hegesztésére tervezett ipari berendezés. Réz, szén acél és rozsdamentes acélok DC AWI hegesztésére is termelésszerű üzemben alkalmas. 2 Alkalmazási területek: élelmiszeripari berendezések gyártása, járműipari alkatrészgyártás, karbantartás, csőhálózat kivitelezés, gépgyártás, stb 3 Hegeszthető anyagok: ötvözött és közepesen ötvözött acélok, rozsdamentes acél, alumínium Kiváló hegesztési tulajdonságok: Digitális kezelőfelület a legújabb hegesztői igények figyelembe vételével. 5 Amperes áramerősségtől már használható vékony lemez hegesztésre. Állítható felfutási- és lefutási idők, pulzálási frekvencia, csúcs áram és bázis áram erősség, beállított paraméterek memória tárolása,stb... TIG/MMA dual function IGBT inverter technology AC/DC welding power sources 1 Welding process: TIG argon shield gas AC/DC welding, TIG DC welding, MMA electrode welding 2 Application fields: Thin plate and heavy plate aluminium welding filed such as automobile, motorcycle accessories, steel furniture, food industry, pipeline construction, maintenance, repair etc. 3 Applicable materials: Aluminium alloys, low carbon steel, high tensile steel, ordinary steel, stainless steel, copper, etc.. Excellent welding performance, and user friendly desing with the latest requests of experienced welders: Wide welding paramater digital adjustment like current increasing and dropping speed, post-flow and pre-flow, peak and base values for pulse mode, pulse frequency, increasing and decreasing speed of main current, etc... Memory function for relative informations, and set data. Clear and intuitive high-precision calibration. 800TIG200ACDC Hálózati feszültség, frekv. (V, Hz) Input Power Voltage, Freq. (V, Hz) 220±10%V, 50/60Hz Névleges hálózati teljesítmény (kva) Rated Input Power Capacity (kva) 3,8 Maximális áramfelvétel (A) Rated Input Current (A) 14 Hegesztőáram-tartomány (A) Output Current Range (A) Munkafeszültség(V) Rated Output Voltage (V) MMA:20-27, TIG:15-26 Bekapcsolási idő (%) Duty Cycle (%) 60 Hatásfok (%) Efficiency (%) 85 Teljesítménytényező (Cosφ) Power Factor (Cosφ) 0,93 Tömeg (kg) Weight (kg) 26,6 Külső méretek (mm) Size (mm) 594x364x400 Hőállósági osztály Insulation Class F Védettség Protection Class IP21S Hűtés fajtája Cooling AF Hálózati biztosító (A) Mains Fuse (A) 16 Üresjárati feszültség (V) No-load Voltage (V) 62 Ívgyújtás Arc Starting HF Pulzálási fekvencia (Hz) Pulse Frequency (Hz) 0,5-300 TIG 250 AC/DC TIG 315 AC/DC 800TIG250ACDC 800TIG315ACDC Hálózati feszültség, frekv. (V, Hz) Input Power Voltage, Freq. (V, Hz) 3x400±10%V, 50/60Hz 3x400±10%V, 50/60Hz Névleges hálózati teljesítmény (kva) Rated Input Power Capacity (kva) 5,4 7,9 Maximális áramfelvétel (A) Rated Input Current (A) Hegesztőáram-tartomány (A) Output Current Range (A) Munkafeszültség(V) Rated Output Voltage (V) MMA:20-27, TIG:15-29 MMA:20-27, TIG:15-30 Bekapcsolási idő (%) Duty Cycle (%) Hatásfok (%) Efficiency (%) Teljesítménytényező (Cosφ) Power Factor (Cosφ) 0,93 0,93 Tömeg (kg) Weight (kg) 31,4 32,8 Külső méretek (mm) Size (mm) 594x364x x364x400 Hőállósági osztály Insulation Class F F Védettség Protection Class IP21S IP21S Hűtés fajtája Cooling AF AF Hálózati biztosító (A) Mains Fuse (A) Üresjárati feszültség (V) No-load Voltage (V) Ívgyújtás Arc Starting HF HF Pulzálási fekvencia (Hz) Pulse Frequency (Hz) 0, ,5-300

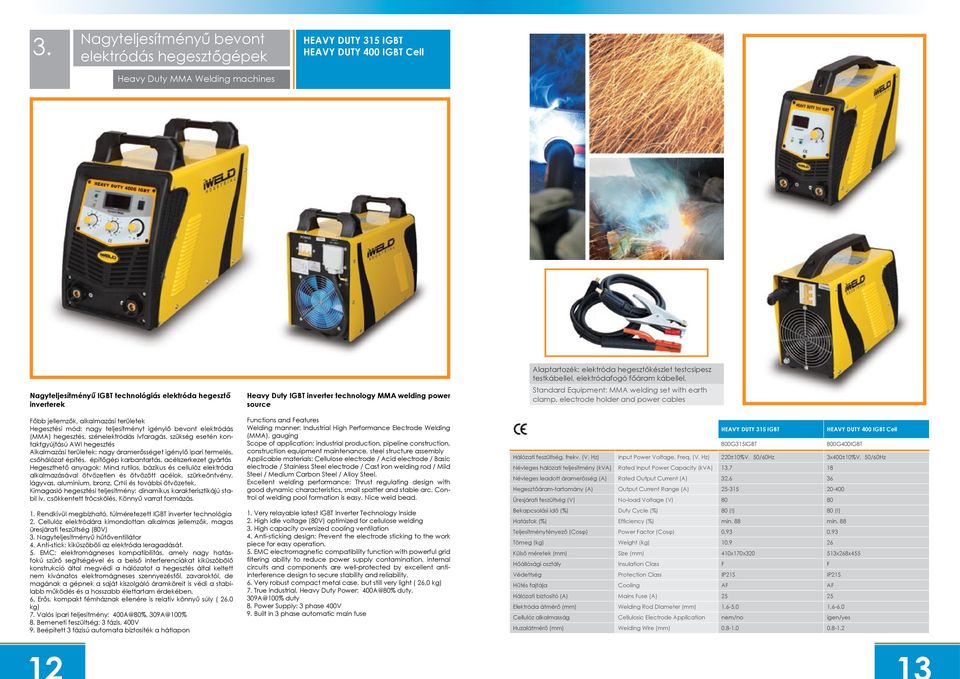

7 3. Nagyteljesítményű bevont elektródás hegesztőgépek Heavy Duty MMA Welding machines HEAVY DUTY 315 IGBT HEAVY DUTY 400 IGBT Cell Nagyteljesítményű IGBT technológiás elektróda hegesztő inverterek Főbb jellemzők, alkalmazási területek Hegesztési mód: nagy teljesítményt igénylő bevont elektródás (MMA) hegesztés, szénelektródás ívfaragás, szükség esetén kontaktgyújtású AWI hegesztés Alkalmazási területek: nagy áramerősséget igénylő ipari termelés, csőhálózat építés, építőgép karbantartás, acélszerkezet gyártás Hegeszthető anyagok: Mind rutilos, bázikus és cellulóz elektróda alkalmazásával ötvözetlen és ötvözött acélok, szürkeöntvény, lágyvas, alumínium, bronz, CrNi és további ötvözetek. Kimagasló hegesztési teljesítmény: dinamikus karakterisztikájú stabil ív, csökkentett fröcskölés. Könnyű varrat formázás. 1. Rendkívül megbízható, túlméretezett IGBT inverter technológia 2. Cellulóz elektródára kimondottan alkalmas jellemzők, magas üresjárati feszültség (80V) 3. Nagyteljesítményű hűtőventillátor 4. Anti-stick: kiküszöböli az elektróda leragadását. 5. EMC: elektromágneses kompatibilitás, amely nagy hatásfokú szűrő segítségével és a belső interferenciákat kiküszöbölő konstrukció által megvédi a hálózatot a hegesztés által keltett nem kívánatos elektromágneses szennyezéstől, zavaroktól, de magának a gépnek a saját kiszolgáló áramköreit is védi a stabilabb működés és a hosszabb élettartam érdekében. 6. Erős, kompakt fémháznak ellenére is relatív könnyű súly ( 26,0 kg) 7. Valós ipari teljesítmény: 400A@80%, 309A@100% 8. Bemeneti feszültség: 3 fázis, 400V 9. Beépített 3 fázisú automata biztosíték a hátlapon Heavy Duty IGBT inverter technology MMA welding power source Functions and Features Welding manner: Industrial High Performance Electrode Welding (MMA), gauging Scope of application: industrial production, pipeline construction, construction equipment maintenance, steel structure assembly Applicable materials: Cellulose electrode / Acid electrode / Basic electrode / Stainless Steel electrode / Cast iron welding rod / Mild Steel / Medium Carbon Steel / Alloy Steel. Excellent welding performance: Thrust regulating design with good dynamic characteristics, small spatter and stable arc. Control of welding pool formation is easy. Nice weld bead. 1. Very relayable latest IGBT Inverter Technology Inside 2. High idle voltage (80V) optimized for cellulose welding 3. High capacity oversized cooling ventilation 4. Anti-sticking design: Prevent the electrode sticking to the work piece for easy operation. 5. EMC electromagnetic compatibility function with powerful grid filtering ability to reduce power supply contamination, internal circuits and components are well-protected by excellent antiinterference design to secure stability and reliability. 6. Very robust compact metal case, but still very light ( 26,0 kg) 7. True Industrial, Heavy Duty Power: 400A@80% duty, 309A@100% duty 8. Power Supply: 3 phase 400V 9. Built in 3 phase automatic main fuse Alaptartozék: elektróda hegesztőkészlet testcsipesz testkábellel, elektródafogó főáram kábellel. Standard Equipment: MMA welding set with earth clamp, electrode holder and power cables HEAVY DUTY 315 IGBT 800G315IGBT HEAVY DUTY 400 IGBT Cell 800G400IGBT Hálózati feszültség, frekv. (V, Hz) Input Power Voltage, Freq. (V, Hz) 220±10%V, 50/60Hz 3x400±10%V, 50/60Hz Névleges hálózati teljesítmény (kva) Rated Input Power Capacity (kva) 13,7 18 Névleges leadott áramerősség (A) Rated Output Current (A) 32,6 36 Hegesztőáram-tartomány (A) Output Current Range (A) Üresjárati feszültség (V) No-load Voltage (V) Bekapcsolási idő (%) Duty Cycle (%) 80 (!) 80 (!) Hatásfok (%) Efficiency (%) min. 88 min. 88 Teljesítménytényező (Cosφ) Power Factor (Cosφ) 0,93 0,93 Tömeg (kg) Weight (kg) 10,9 26 Külső méretek (mm) Size (mm) 410x170x x268x455 Hőállósági osztály Insulation Class F F Védettség Protection Class IP21S IP21S Hűtés fajtája Cooling AF AF Hálózati biztosító (A) Mains Fuse (A) Elektróda átmérő (mm) Welding Rod Diameter (mm) 1,6-5,0 1,6-6,0 Cellulóz alkalmasság Cellulosic Electrode Application nem/no igen/yes Huzalátmérő (mm) Welding Wire (mm)

8 4. AWI Hegesztőgépek TIG Welding Machines TIG 160 TIG 200 Alaptartozék (1): IWELD IGRIP SR 26 4m-es AWI hegesztőpisztoly Standard equipment (1): IWELD IGRIP SR 26 4m TIG welding torch Alaptartozék (2): elektróda hegesztőkészlet testcsipesz testkábellel, elektródafogó főáram kábellel. Standard equipment (2): MMA welding set with earth clamp, electrode holder and cables TIG 160 TIG TIG TIG200 AWI/ MMA kétfunkciós MOSFET technológiás hegesztő inverterek negyfeszültségű AWI ívgyújtással Tulajdonságok, alkalmazási területek Hegesztési mód: AWI DC és bevont elektródás (MMA) Alkalmazási területek: vékony és közepesen vastag anyagok nagyfrekvenciás gyújtású (HF) AWI hegesztése ipari termelésben, karbantartásban, épületgépészeti kivitelezésben. Hegeszthető anyagok: ötvözött acélok, rozsdamentes acél, bronz, réz, titán, szürke öntvények. Kimagasló hegesztési teljesítmény: dinamikus karakterisztikájú stabil ív, csökkentett fröcskölés. Könnyű varrat formázás. 1. Nagyfrekvenciás (HF) ívgyújtás magas feszültségen. 2. Stabil, halk ív, könnyű varratképzés. 3. EMC: elektromágneses kompatibilitás, mely nagy hatásfokú szűrő segítségével megvédi a hálózatot a hegesztés által keltett nem kívánatos elektromágneses szennyezéstől, zavaroktól, de magának a gépnek a saját kiszolgáló áramköreit is védi a stabilabb működés és a hosszabb élettartam érdekében. 4. Folyamatos üzemű AWI hegesztésre optimalizált teljesítmény: 200A@60%, 155A@100% 5. 1 fázisú, 230V-os tápellátás 6. Kompakt és könnyű (8,1 kg) dizájn a strapabíró műanyag háznak köszönhetően TIG / MMA dual function MOSFET inverter technology welding power sources with HF TIG arc start Function and Features Welding manner: DC TIG welding, MMA welding Scope of application: welding thin and medium thicknesses eg. furniture appliances, bicycles, motorcycles, auto parts etc. Applicable materials: unalloyed and alloyed steels, copper, grey cast iron, bronze, nickel, silver, titanium, lead and many others beside. Excellent welding performance, light weight portable welding power source. 1. Good arc stiffness, little noise, easy weld bead formation. 2. EMC electromagnetic compatibility function with powerful grid filtering function to reduce power supply pollution. Internal circuits and components are well-protected by excellent anti-interference performance to secure stability and reliability. 3. Single Phase Input Voltage 230V 4. High TIG mode performance: 200A@60%, 155A@100% 5. Light weight: 8,1 kg Hálózati feszültség, frekv. (V, Hz) Input Power Voltage, Freq. (V, Hz) 220±10%V, 50/60Hz 220±10%V, 50/60Hz Névleges hálózati teljesítmény (kva) Rated Input Power Capacity (kva) MMA: 4,2 TIG: 3,0 MMA: 5,0 TIG. 4,2 Maximális áramfelvétel (A) Rated Input Current (A) Hegesztőáram-tartomány (A) Output Current Range (A) MMA: TIG: MMA: TIG: Munkafeszültség (V) Rated Output Voltage (V) MMA: TIG: MMA: TIG: Bekapcsolási idő (%) Duty Cycle (%) Hatásfok (%) Efficiency (%) Teljesítménytényező (Cosφ) Power Factor (Cosφ) 0,93 0,93 Tömeg (kg) Weight (kg) 9,5 9,6 Külső méretek (mm) Size (mm) 380x178x x178x295 Hőállósági osztály Insulation Class F F Védettség Protection Class IP21S IP21S Hűtés fajtája Cooling AF AF Hálózati biztosító (A) Mains Fuse (A) Üresjárati feszültség (V) No-load Voltage (V) Ívgyújtás Arc Starting HF HF Pulzálási fekvencia (Hz) Pulse Frequency (Hz) - -

9 4. AWI Hegesztőgépek TIG Welding Machines TIG 160 Digital Pulse TIG 200 Digital Pulse TIG 250 Digital Pulse Alaptartozék (1): IWELD IGRIP SR 26 4m-es AWI hegesztőpisztoly Standard equipment (1): IWELD IGRIP SR 26 4m TIG welding torch Alaptartozék (2): elektróda hegesztőkészlet testcsipesz testkábellel, elektródafogó főáram kábellel. Standard equipment (2): MMA welding set with earth clamp, electrode holder and cables Mentés Save Program előhívás Data recalling Pulzálás Pulse rate Alap áramerősség Basic current Pulzálási frekvencia Pulse frequency Funkció kapcsoló Function switch 2T 4T Paraméter változtatás Data adjustment AWI üzemmód TIG Elektróda üzemmód MMA Funkció kapcsoló Function switch AWI/MMA kétfunkciós teljesen digitális pulzációs MOSFET technológiás hegesztő inverterek negyfeszültségű AWI ívgyújtással Tulajdonságok, alkalmazási területek Hegesztési mód: AWI DC és bevont elektródás (MMA) Alkalmazási területek: vékony és közepesen vastag anyagok nagyfrekvenciás gyújtású (HF) AWI hegesztése ipari termelésben, karbantartásban, épületgépészeti kivitelezésben. Hegeszthető anyagok: ötvözött acélok, rozsdamentes acél, bronz, réz, titán, szürke öntvények. Kimagasló hegesztési teljesítmény: jó dinamikus karakterisztikájú stabil ív, csökkentett fröcskölés. Könnyű varrat formázás. 1. Nagyfrekvenciás (HF) ívgyújtás magas feszültségen. 2. Stabil, halk ív, könnyű varratképzés. 3. EMC: elektromágneses kompatibilitás, mely nagy hatásfokú szűrő segítségével megvédi a hálózatot a hegesztés által keltett nem kívánatos elektromágneses szennyezéstől, zavaroktól, de magának a gépnek a saját kiszolgáló áramköreit is védi a stabilabb működés és a hosszabb élettartam érdekében. 4. Folyamatos üzemű AWI hegesztésre optimalizált teljesítmény: 200A@60%, 155A@100% 5. 1 fázisú, 230V-os tápellátás 6. Kompakt és könnyű (8,1 kg) dizájn a strapabíró műanyag háznak köszönhetően TIG/MMA dual function MOSFET inverter technology fully digital pulsa welding power sources with HF TIG arc start Function and Features Welding manner: DC TIG welding, MMA welding Scope of application: welding thin and medium thicknesses eg. furniture appliances, bicycles, motorcycles, auto parts etc. Applicable materials: unalloyed and alloyed steels, copper, grey cast iron, bronze, nickel, silver, titanium, lead and many others beside. Excellent welding performance, light weight portable welding power source. 1. Good arc stiffness, little noise, easy weld bead formation. 2. EMC electromagnetic compatibility function with powerful grid filtering function to reduce power supply pollution. Internal circuits and components are well-protected by excellent anti-interference performance to secure stability and reliability. 3. Single Phase Input Voltage 230V 4. High TIG mode performance: 200A@60%, 155A@100% 5. Light weight: 8,1 kg Gáz előáramlás Pre-flow Kezdő áramerősség Arc starting current Áram felfutási idő Current rise time Funkció kapcsoló Function switch Áramerősség Welding current Gáz utánáramlás Post-flow Lefutási áramerősség Arc ending current Lefutási idő Down-slope time TIG 160 Digital Pulse TIG 200 Digital Pulse TIG 250 Digital Pulse 800TIG160DIPU 800TIG200DIPU 800TIG250DIPU Hálózati feszültség, frekv. (V, Hz) Input Power Voltage, Freq. (V, Hz) 220±10%V, 50/60Hz 220±10%V, 50/60Hz 400±10%V, 50/60Hz Névleges hálózati teljesítmény (kva) Rated Input Power Capacity (kva) MMA: 4,2 TIG: 3,0 MMA: 5,0 TIG. 4,2 MMA: 6,3 TIG. 5,1 Maximális áramfelvétel (A) Rated Input Current (A) Hegesztőáram-tartomány (A) Output Current Range (A) MMA: TIG: MMA: TIG: MMA: TIG: Munkafeszültség (V) Rated Output Voltage (V) MMA: TIG: MMA: TIG: MMA: TIG: Bekapcsolási idő (%) Duty Cycle (%) Hatásfok (%) Efficiency (%) Teljesítménytényező (Cosφ) Power Factor (Cosφ) 0,93 0,93 0,93 Tömeg (kg) Weight (kg) 9,5 9,6 9,6 Külső méretek (mm) Size (mm) 380x178x x178x x207x440 Hőállósági osztály Insulation Class F F F Védettség Protection Class IP21S IP21S IP21S Hűtés fajtája Cooling AF AF AF Hálózati biztosító (A) Mains Fuse (A) Üresjárati feszültség (V) No-load Voltage (V) Ívgyújtás Arc Starting HF HF HF Pulzálási fekvencia (Hz) Pulse Frequency (Hz)

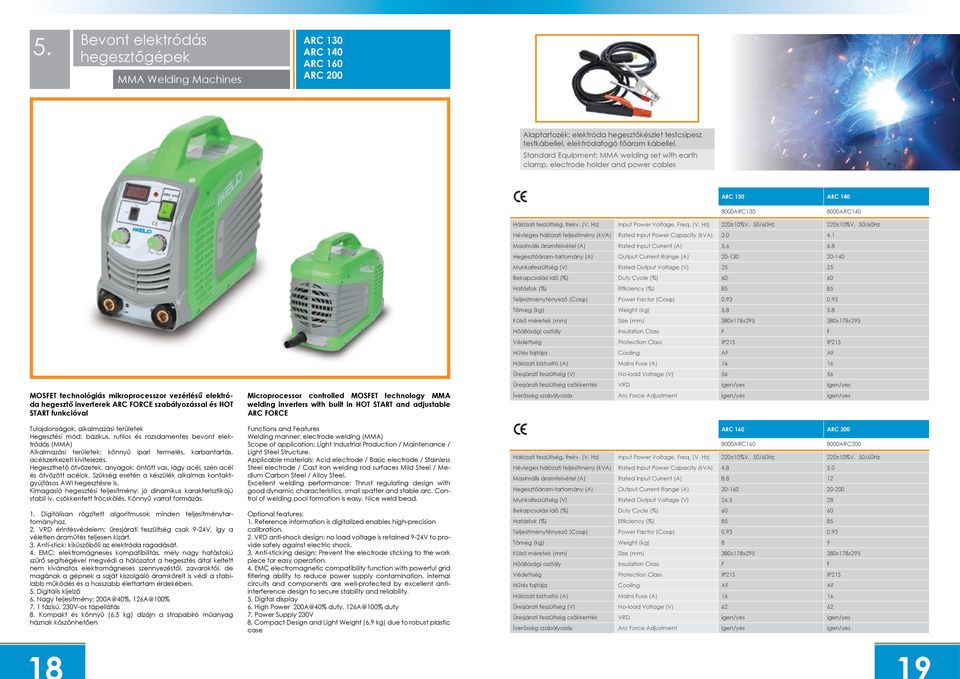

10 5. Bevont elektródás hegesztőgépek MMA Welding Machines ARC 130 ARC 140 ARC 160 ARC 200 Alaptartozék: elektróda hegesztőkészlet testcsipesz testkábellel, elektródafogó főáram kábellel. Standard Equipment: MMA welding set with earth clamp, electrode holder and power cables ARC 130 ARC ARC ARC140 MOSFET technológiás mikroprocesszor vezérlésű elektróda hegesztő inverterek ARC FORCE szabályozással és HOT START funkcióval Tulajdonságok, alkalmazási területek Hegesztési mód: bázikus, rutilos és rozsdamentes bevont elektródás (MMA) Alkalmazási területek: könnyű ipari termelés, karbantartás, acélszerkezeti kivitelezés. Hegeszthető ötvözetek, anyagok: öntött vas, lágy acél, szén acél és ötvözött acélok. Szükség esetén a készülék alkalmas kontaktgyújtásos AWI hegesztésre is. Kimagasló hegesztési teljesítmény: jó dinamikus karakterisztikájú stabil ív, csökkentett fröcskölés. Könnyű varrat formázás. 1. Digitálisan rögzített algoritmusok minden teljesítménytartományhoz. 2. VRD érintésvédelem: üresjárati feszültség csak 9-24V, így a véletlen áramütés teljesen kizárt. 3. Anti-stick: kiküszöböli az elektróda ragadását. 4. EMC: elektromágneses kompatibilitás, mely nagy hatásfokú szűrő segítségével megvédi a hálózatot a hegesztés által keltett nem kívánatos elektromágneses szennyezéstől, zavaroktól, de magának a gépnek a saját kiszolgáló áramköreit is védi a stabilabb működés és a hosszabb élettartam érdekében. 5. Digitális kijelző 6. Nagy teljesítmény; 200A@40%, 126A@100% 7. 1 fázisú, 230V-os tápellátás 8. Kompakt és könnyű (6,5 kg) dizájn a strapabíró műanyag háznak köszönhetően Microprocessor controlled MOSFET technology MMA welding inverters with built in HOT START and adjustable ARC FORCE Functions and Features Welding manner: electrode welding (MMA) Scope of application: Light Industrial Production / Maintenance / Light Steel Structure. Applicable materials: Acid electrode / Basic electrode / Stainless Steel electrode / Cast iron welding rod surfaces Mild Steel / Medium Carbon Steel / Alloy Steel. Excellent welding performance: Thrust regulating design with good dynamic characteristics, small spatter and stable arc. Control of welding pool formation is easy. Nice weld bead. Optional features: 1. Reference information is digitalized enables high-precision calibration. 2. VRD anti-shock design: no load voltage is retained 9-24V to provide safely against electric shock. 3. Anti-sticking design: Prevent the electrode sticking to the work piece for easy operation. 4. EMC electromagnetic compatibility function with powerful grid filtering ability to reduce power supply contamination, internal circuits and components are well-protected by excellent antiinterference design to secure stability and reliability. 5. Digital display 6. High Power 200A@40% duty, 126A@100% duty 7. Power Supply 230V 8. Compact Design and Light Weight (6,9 kg) due to robust plastic case Hálózati feszültség, frekv. (V, Hz) Input Power Voltage, Freq. (V, Hz) 220±10%V, 50/60Hz 220±10%V, 50/60Hz Névleges hálózati teljesítmény (kva) Rated Input Power Capacity (kva) 3,0 4,1 Maximális áramfelvétel (A) Rated Input Current (A) 5,6 6,8 Hegesztőáram-tartomány (A) Output Current Range (A) Munkafeszültség (V) Rated Output Voltage (V) Bekapcsolási idő (%) Duty Cycle (%) Hatásfok (%) Efficiency (%) Teljesítménytényező (Cosφ) Power Factor (Cosφ) 0,93 0,93 Tömeg (kg) Weight (kg) 5,8 5,8 Külső méretek (mm) Size (mm) 380x178x x178x295 Hőállósági osztály Insulation Class F F Védettség Protection Class IP21S IP21S Hűtés fajtája Cooling AF AF Hálózati biztosító (A) Mains Fuse (A) Üresjárati feszültség (V) No-load Voltage (V) Üresjárati feszültség csökkentés VRD igen/yes igen/yes Íverősség szabályozás Arc Force Adjustment igen/yes igen/yes ARC 160 ARC ARC ARC200 Hálózati feszültség, frekv. (V, Hz) Input Power Voltage, Freq. (V, Hz) 220±10%V, 50/60Hz 220±10%V, 50/60Hz Névleges hálózati teljesítmény (kva) Rated Input Power Capacity (kva) 4,8 5,0 Maximális áramfelvétel (A) Rated Input Current (A) 8,8 12 Hegesztőáram-tartomány (A) Output Current Range (A) Munkafeszültség (V) Rated Output Voltage (V) 26,5 28 Bekapcsolási idő (%) Duty Cycle (%) Hatásfok (%) Efficiency (%) Teljesítménytényező (Cosφ) Power Factor (Cosφ) 0,93 0,93 Tömeg (kg) Weight (kg) 8 9 Külső méretek (mm) Size (mm) 380x178x x178x295 Hőállósági osztály Insulation Class F F Védettség Protection Class IP21S IP21S Hűtés fajtája Cooling AF AF Hálózati biztosító (A) Mains Fuse (A) Üresjárati feszültség (V) No-load Voltage (V) Üresjárati feszültség csökkentés VRD igen/yes igen/yes Íverősség szabályozás Arc Force Adjustment igen/yes igen/yes

11 5. Bevont Elektródás hegesztő gépek MMA Welding Machines ZX ZX ZX TIG HF ZX LEADER 1600 IGBT Alaptartozék (1): IWELD IGRIP SR 26 4m-es AWI hegesztőpisztoly (ZX TIG HF) Standard equipment (1): IWELD IGRIP SR 26 4m TIG welding torch (ZX TIG HF) Alaptartozék (2): elektróda hegesztőkészlet testcsipesz testkábellel, elektródafogó főáram kábellel. Standard equipment (2): MMA welding set with earth clamp, electrode holder and cables LEADER 1600 IGBT ZX ZX MOSFET technológiás elektróda hegesztő inverterek ARC FORCE szabályozással és HOT START funkcióval Tulajdonságok, alkalmazási területek Hegesztési mód: bázikus, rutilos és rozsdamentes bevont elektródás (MMA) Alkalmazási területek: könnyű ipari termelés, karbantartás, acélszerkezeti kivitelezés. Hegeszthető ötvözetek, anyagok: öntött vas, lágy acél, szén acél és ötvözött acélok. Szükség esetén a készülék alkalmas kontaktgyújtásos AWI hegesztésre is. Kimagasló hegesztési teljesítmény: jó dinamikus karakterisztikájú stabil ív, csökkentett fröcskölés. Könnyű varrat formázás. 1. Digitálisan rögzített algoritmusok minden teljesítménytartományhoz. 2. Anti-stick: kiküszöböli az elektróda ragadását. 3. EMC: elektromágneses kompatibilitás, mely nagy hatásfokú szűrő segítségével megvédi a hálózatot a hegesztés által keltett nem kívánatos elektromágneses szennyezéstől, zavaroktól, de magának a gépnek a saját kiszolgáló áramköreit is védi a stabilabb működés és a hosszabb élettartam érdekében. 4. Nagy teljesítmény; 200A@40%, 126A@100% 5. 1 fázisú, 230V-os tápellátás MOSFET technology MMA welding inverters with built in HOT START and adjustable ARC FORCE Functions and Features Welding manner: electrode welding (MMA) Scope of application: Light Industrial Production / Maintenance / Light Steel Structure. Applicable materials: Acid electrode / Basic electrode / Stainless Steel electrode / Cast iron welding rod surfaces Mild Steel / Medium Carbon Steel / Alloy Steel. Excellent welding performance: Thrust regulating design with good dynamic characteristics, small spatter and stable arc. Control of welding pool formation is easy. Nice weld bead. Optional features: 1. Reference information is digitalized enables high-precision calibration. 2. VRD anti-shock design: no load voltage is retained 9-24V to provide safely against electric shock. 3. Anti-sticking design: Prevent the electrode sticking to the work piece for easy operation. 4. EMC electromagnetic compatibility function with powerful grid filtering ability to reduce power supply contamination, internal circuits and components are well-protected by excellent antiinterference design to secure stability and reliability. 5. High Power 200A@40% duty, 126A@100% duty 6. Power Supply 230V 7. Compact Design and Light Weight (6,9 kg) due to robust plastic case 8000LEADER ZX ZX7160II Hálózati feszültség, frekv. (V, Hz) Input Power Voltage, Freq. (V, Hz) 220±10%V, 50/60Hz 220±10%V, 50/60Hz 220±10%V, 50/60Hz Hegesztőáram 10% Output Current 35% Hegesztőáram 60% Output Current 60% Hegesztőáram 100% Output Current 100% Munkafeszültség (V) Rated Output Voltage (V) 20,4-25,6 25,6-24,3 20,8-25,8 Inverter technológia Duty Cycle (%) IGBT MOSFET MOSFET Hatásfok (%) Efficiency (%) Teljesítménytényező (Cosφ) Power Factor (Cosφ) 0,94 0,92 0,93 Tömeg (kg) Weight (kg) 3,3 6,0 8,4 Külső méretek (mm) Size (mm) 320x120x x135x x155x260 AWI ívgyújtás TIG Arc Starting Kontakt / Lift Arc Kontakt / Lift Arc Kontakt / Lift Arc Védettség Protection Class IP21S IP21S IP21S Hűtés fajtája Cooling AF AF AF Hálózati biztosító (A) Mains Fuse (A) Üresjárati feszültség (V) No-load Voltage (V) Üresjárati feszültség csökkentés VRD Nincs/Not available Nincs/Not available Nincs/Not available Íverősség szabályozás Arc Force Adjustment Nincs/Not available Nincs/Not available Nincs/Not available ZX ZX TIG HF 8000ZX7200II 8000TIG200II Hálózati feszültség, frekv. (V, Hz) Input Power Voltage, Freq. (V, Hz) 220±10%V, 50/60Hz 220±10%V, 50/60Hz Névleges hálózati teljesítmény (kva) Rated Input Power Capacity (kva) 5,0 MMA: 5,0 TIG. 4,2 Maximális áramfelvétel (A) Rated Input Current (A) Hegesztőáram-tartomány (A) Output Current Range (A) MMA: TIG: Munkafeszültség (V) Rated Output Voltage (V) MMA: TIG: Bekapcsolási idő (%) Duty Cycle (%) Hatásfok (%) Efficiency (%) Teljesítménytényező (Cosφ) Power Factor (Cosφ) 0,92 0,92 Tömeg (kg) Weight (kg) 8,5 9,6 Külső méretek (mm) Size (mm) 410x155x x155x260 Hőállósági osztály Insulation Class F F Védettség Protection Class IP21S IP21S Hűtés fajtája Cooling AF AF Hálózati biztosító (A) Mains Fuse (A) Üresjárati feszültség (V) No-load Voltage (V) AWI ívgyújtás TIG Arc Starting Kontakt / Lift Arc HF Pulzálási fekvencia (Hz) Pulse Frequency (Hz) Nincs / Not available Nincs / Not available

12 6. Plazma vágógépek Plasma Cutting Inverters CUT 100 IGBT CUT 120 IGBT CUT 160 IGBT IGBT inverter technológiás plazma vágógépek 1 Vágási technológia: sűrített levegős kézi vagy NC gépi plazma vágás nagy frekvenciás ívgyújtással 2 Alkalmazási területek: csőrendszer építés, acélszerkezeti kivitelezés, karosszéria javítás, járműipari felépítmény gyártás, acélszerkezetek gyártása, hajó gyártás, karbantartás, javítás, általános lakatosmunkák, stb 3 Vágható anyagok: lényegépben minden fém, mint: alumínium és ötövözetei, ötvözött és közepesen ötvözött acélok, rozsdamentes acél, réz, bronz, sárgaréz, titán Kiváló vágási tulajdonságok: 1. Precíziós vágás finom vágási felülettel 2. Stabil, folyamatos üzemű teljesítmény 3. Erős nagyfrenkciás ívgyújtás, mely lehetővé teszi festett vagy felületkezelt fémek könnyű vágását is. 4 Elektromágneses kompatibilitás (EMC), ami lehetővé teszi a plazma használatát ipari környezeten kívül is, mivel nem zavarja a működés az elektromos hálózatot. A gépek belső működése nem hoz létre elektromos interferenciákat, így nem terhelődnek túl azok alkatrészei, ezzel is növelve az élettartamot és a hatásfokot. 5. Fázis hiány, túlmelegedés és túlfeszültség elleni védelem amely tovább növeli a megbízhatóságot és az üzembiztonságot. IGBT inverter technology plasma cutting power sources 1 Cutting technology: compressed air manual or NC plasma cutting power sources with high frequency arc start 2 Application fields: pipeline construction, ship building, vehicle superstructure construction, petroleum industry, pressurized vessels production, etc... 3 Applicable materials: all metals, eg.: steel, aluminium, stainless steel, copper, brass, etc... Excellent cutting performance: 1. Smooth cutting surface, high precision cut 2. Stable, hight duty, continous cutting on medium load 3. Strong HF arc start that allows easy arc start on painted and surface treated metals also. 4 Electromagnetic compatibility (EMC) to reduce power supply network pollution allowing to work in non industrial environment too. Excellent anti-interference internal circuit design protect electronic components from overloading to increasy reliability, efficiency and performance 5. Protection on voltage lockout, over-current, overheating and overload ensures the long lifetime of the power units and increases safety. Alaptartozék (1): IWELD IGRIP CUT141 6m-es plazma pisztoly (CUT 100 IGBT és CUT 120 IGBT) Standard equipment (1): IWELD IGRIP CUT141 6m Plasma Cutting Torch (CUT 100 IGBT and CUT 120 IGBT) Alaptartozék (2): IWELD IGRIP CUT151 6m-es plazma pisztoly (CUT 160 IGBT) Standard equipment (2): IWELD IGRIP CUT151 6m Plasma Cutting Torch (CUT 160 IGBT only) CUT 100 IGBT CUT 120 IGBT CUT 160 IGBT 800CUT100IGBT 800CUT120IGBT 800CUT160IGBT Hálózati feszültség, frekv. (V, Hz) Input Power Voltage(V, Hz) 3x400±10%V 50/60Hz 3x400±10%V 50/60Hz 3x400±10%V 50/60Hz Névleges hálózati teljesítmény (kva) Rated Input Power Capacity (kva) Maximális áramfelvétel (A) Rated Output Current (A) Vágóáram-tartomány (A) Output Current Range (A) Munkafeszültség (V) Rated Output Voltage (V) Bekapcsolási idő (%) Duty Cycle (%) Hatásfok (%) Efficiency (%) Teljesítménytényező (Cosφ) Power Factor (COSφ) 0,93 0,93 0,93 Tömeg (kg) Weight (kg) Külső méretek (mm) Measurment (mm) 650x330x x330x x440x760 Hőállósági osztály Insulation Class F F F Védettség Protection Class IP21S IP21S IP21S Hűtés fajtája Cooling AF AF AF Hálózati biztosító (A) Mains Fuse (A) Üresjárati feszültség (V) No-load Voltage (V) Ívgyújtás Arc Starting HF HF HF Vágható anyagvastagság (mm) Max. Cutting Thickness (mm)

13 6. Plazma vágógépek Plasma Cutting Inverters LGK 40 CUT50 CUT70 IGBT inverter technológiás plazma vágógépek 1 Vágási technológia: sűrített levegős kézi vagy NC gépi plazma vágás nagy frekvenciás ívgyújtással 2 Alkalmazási területek: csőrendszer építés, acélszerkezeti kivitelezés, karosszéria javítás, járműipari felépítmény gyártás, acélszerkezetek gyártása, hajó gyártás, karbantartás, javítás, általános lakatosmunkák, stb 3 Vágható anyagok: lényegében minden fém, mint: alumínium és ötövözetei, ötvözött és közepesen ötvözött acélok, rozsdamentes acél, réz, bronz, sárgaréz, titán Kiváló vágási tulajdonságok: 1. Precíziós vágás finom vágási felülettel 2. Stabil, folyamatos üzemű teljesítmény 3. Erős nagyfrenkciás ívgyújtás, mely lehetővé teszi festett vagy felületkezelt fémek könnyű vágását is. 4 Elektromágneses kompatibilitás (EMC), ami lehetővé teszi a plazma használatát ipari környezeten kívül is, mivel nem zavarja a működés az elektromos hálózatot. A gépek belső működése nem hoz létre elektromos interferenciákat, így nem terhelődnek túl azok alkatrészei, ezzel is növelve az élettartamot és a hatásfokot. 5. Fázis hiány, túlmelegedés és túlfeszültség elleni védelem amely tovább növeli a megbízhatóságot és az üzembiztonságot. IGBT inverter technology plasma cutting power sources 1 Cutting technology: compressed air manual or NC plasma cutting power sources with high frequency arc start 2 Application fields: pipeline construction, ship building, vehicle superstructure construction, petroleum industry, pressurized vessels production, etc... 3 Applicable materials: all metals, eg.: steel, aluminium, stainless steel, copper, brass, etc... Excellent cutting performance: 1. Smooth cutting surface, high precision cut 2. Stable, hight duty, continous cutting on medium load 3. Strong HF arc start that allows easy arc start on painted and surface treated metals also. 4 Electromagnetic compatibility (EMC) to reduce power supply network pollution allowing to work in non industrial environment too. Excellent anti-interference internal circuit design protect electronic components from overloading to increasy reliability, efficiency and performance 5. Protection on voltage lockout, over-current, overheating and overload ensures the long lifetime of the power units and increases safety. Alaptartozék (1): IWELD IGRIP CUT81 6m-es plazma pisztoly Standard equipment (1): IWELD IGRIP CUT81 6m Plasma Cutting Torch LGK 40 CUT50 CUT LGK40SII 800CUT50IGBT 800CUT70IGBT Hálózati feszültség, frekv. (V, Hz) Input Power Voltage(V, Hz) 230±10%V 50/60Hz 230x400±10%V 50/60Hz 400x400±10%V 50/60Hz Névleges hálózati teljesítmény (kva) Rated Input Power Capacity (kva) Maximális áramfelvétel (A) Rated Output Current (A) Vágóáram-tartomány (A) Output Current Range (A) Munkafeszültség (V) Rated Output Voltage (V) Bekapcsolási idő (%) Duty Cycle (%) Hatásfok (%) Efficiency (%) Teljesítménytényező (Cosφ) Power Factor (COSφ) 0,93 0,93 0,93 Tömeg (kg) Weight (kg) Külső méretek (mm) Measurment (mm) 430x160x x160x x220x380 Hőállósági osztály Insulation Class F F F Védettség Protection Class IP21S IP21S IP21S Hűtés fajtája Cooling AF AF AF Hálózati biztosító (A) Mains Fuse (A) Üresjárati feszültség (V) No-load Voltage (V) Ívgyújtás Arc Starting HF HF HF Vágható anyagvastagság (mm) Max. Cutting Thickness (mm)

14 6. Plazma vágógépek CUTig 416 Plasma Cutting Inverters Alaptartozék (2): elektróda hegesztőkészlet testcsipesz testkábellel, elektródafogó főáram kábellel. Standard equipment (2): MMA welding set with earth clamp, electrode holder and cables CUTig 416 Plazma / AWI / Elektróda három funkciós inverteres áramforrás CUTig 461 Plasma / TIG / MMA 3 function inverter technology utting and welding power source Alaptartozék (1): IWELD IGRIP CUT81 6m-es plazma pisztoly Standard equipment (1): IWELD IGRIP CUT81 6m Plasma Cutting Torch Alaptartozék (1): IWELD IGRIP SR 26 4m-es AWI hegesztőpisztoly Standard equipment (1): IWELD IGRIP SR 26 4m TIG welding torch 1 Hegesztési / vágási mód: bevont elektródás és kontakt gyújtásos AWI hegesztés valamint sűrített levegős plazma vágás. 1 Welding / Cutting process: MMA Arc Welding, Contact TIG Welding and HF ignition Compressed Air Plasma Cutting CUTig Alkalmazási területek: karosszériajavítás, járműipari alkatrészgyártás, könnyű acélszerkezetek gyártása, karbantartás, javítás, általános lakatosmunkák, stb 3 Hegeszthető anyagok: ötvözött és közepesen ötvözött acélok, rozsdamentes acél, alumínium (csak vágás) Kiváló hegesztési tulajdonságok: 1. Mikroprocesszor által vezérelt PWM (Pulse Width Modulator) valós idejű vezérlése folyamatosan észrevétlenül segít az ideális varratképzésben 2. Nagyfrekvenciás gyújtású szabványos plazma vágás 12 mm anyagvastagságig. 3. Hegesztés befejezésekor programozott áramlefutás a kráterképződés kiküszöbölésére. 4 Felhasználóbarát konstrukció: az egymással összefüggő paraméterek és adatok precíz kalibrálása rendkívül megkönnyíti a hegesztést még a kevés gyakorlattal rendelkező felhasználók részére is. 2 Application fields: Thin plate cutting and welding filed such as automobile, motorcycle accessories, steel furniture, light metal structure, DIY, maintenance, repair etc. 3 Applicable materials: low carbon steel, high tensile steel, ordinary steel, stainless steel, aluminium (cutting only) Excellent welding performance: 1. Current-mode Pulse Width Modulator (PWM) controller provides excellent instant response. 2. Waveform control technology with programmed microprocessor. 3. Plasma cutting upto 12 mm with high cut surface quality. 4 User friendly design: Digitalization of relative information, data is clear and intuitive, capable in high-precision calibration. 800CUTIG416 Hálózati feszültség, frekv. (V, Hz) Input Power Voltage(V, Hz) 230±10%V 50/60Hz Névleges hálózati teljesítmény (kva) Rated Input Power Capacity (kva) 8 Hegesztőáram tartomány (A) Welding Output Current (A) Vágóáram-tartomány (A) Output Current Range (A) Munkafeszültség (V) Rated Output Voltage (V) 88 Bekapcsolási idő (%) Duty Cycle (%) 60 Hatásfok (%) Efficiency (%) 85 Teljesítménytényező (Cosφ) Power Factor (COSφ) 0,93 Tömeg (kg) Weight (kg) 12 Külső méretek (mm) Measurment (mm) 480x220x380 Hőállósági osztály Insulation Class F Védettség Protection Class IP21S Hűtés fajtája Cooling AF Hálózati biztosító (A) Mains Fuse (A) 16 Üresjárati feszültség (V) No-load Voltage (V) 130 Ívgyújtás Arc Starting HF Vágható anyagvastagság (mm) Max. Cutting Thickness (mm) 12

15 7. Lángvágógép CG-I- 100 Flame Cutting Machine Hordozható 2 fejes gépi lángvágó 1 Vágási mód: két fejes, kézi irányítású, lángvágó gép gázkeveréses fúvókákkal, 220 V-os elektro-motoros meghajtással. 2 Alkalmazási területek: hajógyártás, járműipari alkatrészgyártás, acélszerkezetek gyártása, általános nagyobb lakatosmunkák, stb 3 Vágható anyagok: ötvözött és közepesen ötvözött acélok, lágy vas szabványos vágása 8 és 100mm anyagvastagság között Kiváló vágási tulajdonságok: 1. Alkalmas egyidejűleg két vágófej használatára is, így időt takaríthatunk meg a párhuzamosan végezhető munkafolyamatokban, mint egyidejű vágás és élezés, vagy 2 egyforma munkadarab alakvágása. 2. Széles tartományban, fokozatmentesen állítható vágási sebesség mind előre és hátra menetben: mm/perc. 3. Térben 3 irányban egymástől teljesen függetlenül állítható vágófejek, melyek egymás közötti távolsága is nagy szabadsággal változtatható. 4. Felhasználóbarát konstrukció: ideális súly és jó súlyelosztás a stabil futáshoz, fordulékonyság, kézre álló kezelőgombok és szabályozó szelepek. Portable twin head oxy-fuel cutting machine 1 Cutting process: twin head oxy-fuel cutting machine with a 220V electric drive. 2 Application fields: steel structure, shipbuilding, vehicle superstructure production, etc. 3 Applicable materials: low carbon steel, high tensile steel, ordinary steel Excellent cutting performance: 1. Twin cutting head system helps to reduce working time by proceeding twin cuts and/or to realize two work phases at the same time (cutting and edge formation). 2. High felxibility to set cutting speed in both directions: mm/min. 3. Fully 3D adjustable independent cutting heads and adjustable distance between the heads. 4 User friendly design: optimized weight and weight distribution for smooth and stable drive. easy to handle gas valves are operating knobs. CG-I CG1100 Bementi feszültség (V, HZ) Input Power Voltage (V, HZ) 220±10%V 50/60Hz Széria fúvókák égőgáza Standard Nozzle Fuel Gas Acetilén/Acetylene Széria vágófúvóka tartomány Cutting Range with std Nozzles supplied (mm) Gép mozgási sebessége (mm/perc) Driving Speed Range (mm/minute) Vágófejek távolsága (mm) Distance between Cutting Heads (mm) Vágható anyagvastagság (mm) Cutting Thickness (mm) Vágható körátmérő (mm) Circle Cut Diameter (mm) Tömeg (kg) Weight (kg) 15 Külső méretek (mm) Size (mm) 470x230x240 Érintésvédelmi osztály Protection Class IP21S Szükséges oxigén nyomás (bar) Oxigen Input Pressure (bar) 10 Szükséges égőgáz nyomás (bar) Fuel Gas Input Pressure (bar) 0,6 Opcionális kiegészítő készlet 2 db 1,80m-es vezetősínnel és 90 cm-es körzővel Optional accessory set with 2 pcs 1,80m long guide rails and a 90cm circle cutting guide Szabványmegfelelőség Standards EN ISO 5172 / MSZ EN 874

16 8. IWELD IGrip prémium kategóriás CO 2 hegesztőpisztolyok gumibevonatú csúszásmentes markolattal IWELD Standard CO 2 hegesztőpisztolyok 8. IWELD IGrip top category MIG/MAG torches with rubber coated anti-slip handle IWELD Standard MIG/MAG torches IWELD IGrip 150 IWELD IGrip 150 IWELD Standard 150 IWELD Standard 150 MIG/MAG gázhűtéses hegesztőpiszoly 180A CO2, 150A keverék 60% MIG/MAG gas cooled welding torch in 3, 4 and 5 meter versions 180A CO2, 150A mixed 60% MIG/MAG gázhűtéses hegesztőpiszoly 180A CO2, 150A keverék 60% MIG/MAG gas cooled welding torch in 3, 4 and 5 meter versions 180A CO2, 150A mixed 60% Cikkszám: 800MIGIP154* Article number: 800MIGIP154* Cikkszám: 800CMIG154* Article number: 800CMIG154* IWELD IGrip 240 IWELD IGrip 240 IWELD Standard 240 IWELD Standard 240 MIG/MAG gázhűtéses hegesztőpiszoly 250A CO2, 220A keverék 60% MIG/MAG gas cooled welding torch in 3, 4 and 5 meter versions 250A CO2, 220A mixed 60% MIG/MAG gázhűtéses hegesztőpiszoly 250A CO2, 220A keverék 60% MIG/MAG gas cooled welding torch in 3, 4 and 5 meter versions 250A CO2, 220A mixed 60% Cikkszám: 800MIGIP244* Article number: 800MIGIP244* Cikkszám: 800CMIG244* Article number: 800CMIG244* IWELD IGrip 250 IWELD IGrip 250 IWELD Standard 250 IWELD Standard 250 MIG/MAG gázhűtéses hegesztőpiszoly 230A CO2, 200A keverék 60% MIG/MAG gas cooled welding torch in 3, 4 and 5 meter versions 230A CO2, 200A mixed 60% MIG/MAG gázhűtéses hegesztőpiszoly 230A CO2, 200A keverék 60% MIG/MAG gas cooled welding torch in 3, 4 and 5 meter versions 230A CO2, 200A mixed 60% Cikkszám: 800MIGIP254* Article number: 800MIGIP254* Cikkszám: 800CMIG254* Article number: 800CMIG254* IWELD IGrip 360 IWELD IGrip 360 IWELD Standard 360 IWELD Standard 360 MIG/MAG gázhűtéses hegesztőpiszoly 300A CO2, 270A keverék 60% MIG/MAG gas cooled welding torch in 3, 4 and 5 meter versions 300A CO2, 270A mixed 60% MIG/MAG gázhűtéses hegesztőpiszoly 300A CO2, 270A keverék 60% MIG/MAG gas cooled welding torch in 3, 4 and 5 meter versions 300A CO2, 270A mixed 60% Cikkszám: 800MIGIP364* Article number: 800MIGIP364* Cikkszám: 800CMIG364* Article number: 800CMIG364* IWELD IGrip 240W IWELD IGrip 240W IWELD Standard 500W IWELD Standard 500W MIG/MAG vízhűtéses hegesztőpiszoly 300A CO2, 270A keverék 60% MIG/MAG water cooled welding torch in 3, 4 and 5 meter versions 300A CO2, 270A mixed 60% MIG/MAG vízhűtéses hegesztőpiszoly 500A CO2, 450A keverék 60% MIG/MAG water cooled welding torch in 3, 4 and 5 meter versions 500A CO2, 450A mixed 60% Cikkszám: 800MIGIP244W* Article number: 800MIGIP244W* Cikkszám: 800CMIG504* Article number: 800CMIG504* IWELD IGrip 500W IWELD IGrip 500W MIG szervizfogó MIG/MAG torch nippers MIG/MAG vízhűtéses hegesztőpiszoly 500A CO2, 450A keverék 60% Cikkszám: 800MIGIP504W* MIG/MAG water cooled welding torch in 3, 4 and 5 meter versions 500A CO2, 450A mixed 60% Article number: 800MIGIP504W* Praktikus, erős kéziszerszám amit kis méretének köszönhetően a zsebében is tarthat. Alkatrészcserénél nélkülözhetetlen. Small, but strong nippers that is optimized to keep clean and change spare parts on your torch. Cikkszám: 391P Article number: 391P * Az aláhúzott karakter a pisztoly hosszával egyező. Rendelésnél erre figyeljen! The underlined digit stands for the lenght of the torch. Be precise when ordering! * Az aláhúzott karakter a pisztoly hosszával egyező. Rendelésnél erre figyeljen! The underlined digit stands for the lenght of the torch. Be precise when ordering!

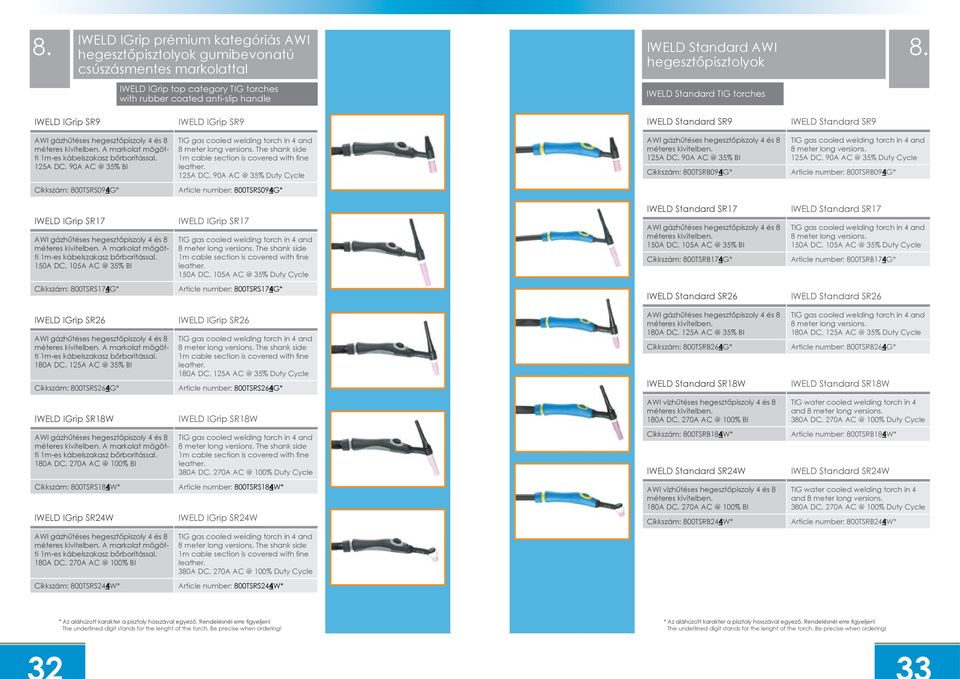

17 8. IWELD IGrip prémium kategóriás AWI hegesztőpisztolyok gumibevonatú csúszásmentes markolattal IWELD Standard AWI hegesztőpisztolyok 8. IWELD IGrip top category TIG torches with rubber coated anti-slip handle IWELD Standard TIG torches IWELD IGrip SR9 IWELD IGrip SR9 IWELD Standard SR9 IWELD Standard SR9 AWI gázhűtéses hegesztőpiszoly 4 és 8 méteres kivitelben. A markolat mögötti 1m-es kábelszakasz bőrborítással. 125A DC, 90A 35% BI TIG gas cooled welding torch in 4 and 8 meter long versions. The shank side 1m cable section is covered with fine leather. 125A DC, 90A 35% Duty Cycle AWI gázhűtéses hegesztőpiszoly 4 és 8 méteres kivitelben. 125A DC, 90A 35% BI Cikkszám: 800TSRB094G* TIG gas cooled welding torch in 4 and 8 meter long versions. 125A DC, 90A 35% Duty Cycle Article number: 800TSRB094G* Cikkszám: 800TSRS094G* Article number: 800TSRS094G* IWELD IGrip SR17 AWI gázhűtéses hegesztőpiszoly 4 és 8 méteres kivitelben. A markolat mögötti 1m-es kábelszakasz bőrborítással. 150A DC, 105A 35% BI IWELD IGrip SR17 TIG gas cooled welding torch in 4 and 8 meter long versions. The shank side 1m cable section is covered with fine leather. 150A DC, 105A 35% Duty Cycle IWELD Standard SR17 AWI gázhűtéses hegesztőpiszoly 4 és 8 méteres kivitelben. 150A DC, 105A 35% BI Cikkszám: 800TSRB174G* IWELD Standard SR17 TIG gas cooled welding torch in 4 and 8 meter long versions. 150A DC, 105A 35% Duty Cycle Article number: 800TSRB174G* Cikkszám: 800TSRS174G* Article number: 800TSRS174G* IWELD Standard SR26 IWELD Standard SR26 IWELD IGrip SR26 AWI gázhűtéses hegesztőpiszoly 4 és 8 méteres kivitelben. A markolat mögötti 1m-es kábelszakasz bőrborítással. 180A DC, 125A 35% BI Cikkszám: 800TSRS264G* IWELD IGrip SR26 TIG gas cooled welding torch in 4 and 8 meter long versions. The shank side 1m cable section is covered with fine leather. 180A DC, 125A 35% Duty Cycle Article number: 800TSRS264G* AWI gázhűtéses hegesztőpiszoly 4 és 8 méteres kivitelben. 180A DC, 125A 35% BI Cikkszám: 800TSRB264G* IWELD Standard SR18W TIG gas cooled welding torch in 4 and 8 meter long versions. 180A DC, 125A 35% Duty Cycle Article number: 800TSRB264G* IWELD Standard SR18W IWELD IGrip SR18W IWELD IGrip SR18W AWI vízhűtéses hegesztőpiszoly 4 és 8 méteres kivitelben. 180A DC, 270A 100% BI TIG water cooled welding torch in 4 and 8 meter long versions. 380A DC, 270A 100% Duty Cycle AWI gázhűtéses hegesztőpiszoly 4 és 8 méteres kivitelben. A markolat mögötti 1m-es kábelszakasz bőrborítással. 180A DC, 270A 100% BI TIG gas cooled welding torch in 4 and 8 meter long versions. The shank side 1m cable section is covered with fine leather. 380A DC, 270A 100% Duty Cycle Cikkszám: 800TSRB184W* IWELD Standard SR24W Article number: 800TSRB184W* IWELD Standard SR24W Cikkszám: 800TSRS184W* IWELD IGrip SR24W Article number: 800TSRS184W* IWELD IGrip SR24W AWI vízhűtéses hegesztőpiszoly 4 és 8 méteres kivitelben. 180A DC, 270A 100% BI Cikkszám: 800TSRB244W* TIG water cooled welding torch in 4 and 8 meter long versions. 380A DC, 270A 100% Duty Cycle Article number: 800TSRB244W* AWI gázhűtéses hegesztőpiszoly 4 és 8 méteres kivitelben. A markolat mögötti 1m-es kábelszakasz bőrborítással. 180A DC, 270A 100% BI TIG gas cooled welding torch in 4 and 8 meter long versions. The shank side 1m cable section is covered with fine leather. 380A DC, 270A 100% Duty Cycle Cikkszám: 800TSRS244W* Article number: 800TSRS244W* * Az aláhúzott karakter a pisztoly hosszával egyező. Rendelésnél erre figyeljen! The underlined digit stands for the lenght of the torch. Be precise when ordering! * Az aláhúzott karakter a pisztoly hosszával egyező. Rendelésnél erre figyeljen! The underlined digit stands for the lenght of the torch. Be precise when ordering!

18 8. IWELD IGrip prémium kategóriás plazma vágópisztolyok gumibeonatú csúszásmentes markolattal premium category plazma torches WRC 300 vízhűtőkör WRC 300 Water Cooling Circuit 9. IWELD IGrip CUT81 Gázhűtéses sűrített levegő/nitrogén üzemű plazma vágópiszoly 6 méteres hosszban normál és centrál csatlakozással. 60% BI, 4,5-5,0 bar Cikkszám normál:800cutip81s Cikkszám centrál:800cutip81c Gas Cooled Air/Nitrogen plasma cutting torch in 6 meter long normal and central connection versions. 60% Duty Cycle, 4,5-5,0 bar Art. number std: 800CUTIP81S Art. number central: 800CUTIP81C IWELD IGrip CUT141 Gázhűtéses sűrített levegő/nitrogén üzemű plazma vágópiszoly 6 méteres hosszban normál és centrál csatlakozással. 60% BI, 4,5-5,0 bar Cikkszám normál:800cutip141s Cikkszám centrál:800cutip141c Gas Cooled Air/Nitrogen plasma cutting torch in 6 meter long normal and central connection versions. 60% Duty Cycle, 4,5-5,0 bar Art. number std: 800CUTIP141S Art. number central: 800CUTIP141C WRC WRC300WC Hálózati feszültség, frekv. (V, Hz) Input Power Voltage(V, Hz) 230±10%V, 50/60Hz Névleges hűtőteljesítmény (kw) Rated Cooling Capacity (kw) 1 l/min Szabványmegfelelőség International Standards EN ; EN Víztartály térfogata (l) Water Tank Capacity (l) 9 Munkanyomás (MPa) Rated System Pressure (MPa) 0,3 Bekapcsolási idő (%) Duty Cycle (%) 100 Hatásfok (%) Efficiency (%) 90 Névleges áramfelvétel (A) Rated Input Power (A) 1,1 Szállítási kapacitás (l/perc) Flow Rate (l/min) 8,5 Külső méretek (mm) Size (mm) 460x260x360 Hőállósági osztály Insulation Class F Védettség Protection Class IP21S Vízhűtés fajtája Water Cooling Ventilációs / Forced ventillation Hálózati biztosító (A) Mains Fuse (A) 6 Hőmérsékleti tartomány ( C) Operational temperature ( C) Száraz tömeg (kg) Dry Weight (kg) 13,1

19 10. TIGER EYE automata hegesztő fejpajzs TIGER EYE Auto Darkening Welding Helmet Komplett fejkosár Cikkszám: 8000TIGERCH Headgear Article number: 8000TIGERCH Homlokpánt Cikkszám: 8000TIGERCD Sweatband Article number: 8000TIGERCD Külső védőplexi; Cikkszám: 8000TIGERCK Belső védőplexi; Cikkszám: 8000TIGERCB Outer Protection Lens; Art. number: 8000TIGERCK Inner Protection Lens; Art. number: 8000TIGERCB TIGER EYE automata hegesztő fejpajzs ANSI szabvány ANSI/ISEA Z MSZ EN szabvány Látómező mérete LCD kazetta mérete Működési hőmérséklet Tárolási hőmérséklet 4/9-13 1/2/1/2 379 CE (szűrő), 175 B CE (pajzs) 98mm x 55mm 110 x 90 x 9 mm -5 oc oc -20 oc oc Alap sötétség DIN 4 Hegesztési sötétség DIN 9 - DIN 13 Kapcsolási idő Kivilágosodási idő Tápforrás Ki/Be kapcsolás mp 0.25 mp 2db 3V-os lítium elem Automatikus UV fényáteresztés < 0,00006% Súly 450g Jellemzők Tartós, könnyű, égést késleltető, időtálló anyag. Kívülről állítható érzékenység és elsötétedés, köszörülés funkcióval. Ultra magas UV és Infravörös védelem. Automatikus kivilágosodás, állítható késleltetési idővel. A különleges kialakítású fejkosár szerkezet és az ideális súlypont kimagasló kényelmet biztosít. Megfelel az MSZ, ISO, EN379 és ANSI Z 87.1 munkavédelmi szabványoknak. Szín változatok Designs Fehér/Piros White/Red Cikkszám/Art. number: 800TIGEREYEWR Fehér/Kék White/Blue Cikkszám/Art. number: 800TIGEREYEWB Features Durable, light weight, corrosion resistant and flame retardant material. Adjustable outside sensitivity provides clear vision both prior and during welding. Ultra high performance filters protect againts UV & IR. Automatically changes from light to dark state when arc is struck. Returns to normal state after welding. From dark to clear time-delay adjustment. Special headband mechanism allows greater comfort and reduces fatigue. Complies with DIN, ISO, EN379 and ANSI Z 87.1 safety standards. Karbon Carbon Cikkszám/Art. number: 800TIGEREYECA TIGER EYE Auto Darkening Welding Helmet ANSI standard ANSI/ISEA Z EN standard 4/9-13 1/2/1/2 379 CE (filter), 175 B CE (helmet) Viewable Area 98mm x 55mm Size of Cartrige 110 x 90 x 9 mm Operation Temperature -5 oc oc Storage Temperature -20 oc oc Light Shade DIN 4 Dark Shade Variable, from DIN 9 to DIN 13 Switching Time Light to Dark mp Dark to Light 0.25 mp Power Supply Solar Cells w/2 bulit-in 3V lithium back-up batteries Power ON/OFF Fully Automatic UV Transmittance < 0,00006% Total Weight 450g

20 11. Testkábel-csatlakozók Elektródafogók 12. Earth clamps Electrode holders Testkábel-csatlakozó 400 A Earth clamp 400A Elektródafogó 200A Electrode holder 200A Max. 400A. Szigetelt nyéllel, vörösréz szalag áramvezető betéttel, erős összeszorító rugóval. Magyar gyártmány. Max. 400A. Isolated handles. All cupper connection ribbon and contact plates. Strong holding spring. Hungarian product. Teljesen szigetelt, ergonomikus kialakítású, kitűnő áramvezetésű, rugós rögzítésű, nyitott fejű elektródafogó Fully isolated open type electrode holder with strong holding spring. Cikkszám: Article number: Cikkszám: 800CEH200A Aticle number: 800CEH200A Elektródafogó 400A Electrode holder 400A Testkábel-csatlakozó 200 A Max. 200A. Vörösréz szalag áramvezető betéttel, erős összeszorító rugóval. Cikkszám:800CEC200A Earth clamp 200A Max. 200A. All cupper connection ribbon. Strong hold ing spring. Article number: 800CEC200A Teljesen szigetelt, ergonomikus kialakítású, kitűnő áramvezetésű, rugós rögzítésű, nyitott fejű elektródafogó Cikkszám: 800CEH400A Fully isolated open type electrode holder with strong holding spring. Aticle number: 800CEH400A Elektródafogó 500A Electrode holder 500A Testkábel-csatlakozó 400 A Max. 400A. Vörösréz szalag áramvezető betéttel, extra erős összeszorító rugóval. Earth clamp 400A Max. 400A. All cupper connection ribbon and contact plates. Very strong holding spring. Nagy teljesítményű, teljesen szigetelt, ergonomikus kialakítású, kitűnő áramvezetésű, rugós rögzítésű, nyitott fejű elektródafogó Cikkszám: 800CEH500A Fully isolated open type electrode holder with strong holding spring. Aticle number: 800CEH500A Cikkszám: 800CEC400A Article number: 800CEC400A Elektródafogó 600A Electrode holder 600A Testkábel-csatlakozó 500 A Max. 500A. Vörösréz szalag áramvezető betéttel, extra erős összeszorító rugóval. Cikkszám: 800CEC500A Testkábel-csatlakozó 600 A 600A-es robusztus kivitelű szigetelt nyelű, csavarmenetes rögzítésű, rézöntvény testkábel-csatlakozó. Cikkszám:WP21044 Earth clamp 500A Max. 500A. All cupper connection ribbon and contact plates. Very strong holding spring. Article number: 800CEC500A Earth clamp 600A Max. 600A. Isolated handle. Very srtong, screw type earth clamp with brass contact jaws. Article number: WP21044 Nagy teljesítményű, teljesen szigetelt, ergonomikus kialakítású, kitűnő áramvezetésű, rugós rögzítésű, nyitott fejű elektródafogó Cikkszám: 800CEH400A Heavy duty fully isolated open type electrode holder with strong holding spring. Aticle number: 800CEH400A Elektródafogó Pratica 1 Electrode holder Pratica 1 260A-es teljesen szigetelt, ergonomikus kialakítású, kitűnő áramvezetésű, rugós rögzítésű, nyitott fejű elektródafogó Max. 260A fully isolated open type electrode holder with strong holding spring. Cikkszám: Aticle number: Elektródafogó Pratica 2 Electrode holder Pratica 2 350A-es teljesen szigetelt, ergonomikus kialakítású, kitűnő áramvezetésű, rugós rögzítésű, nyitott fejű elektródafogó Max. 350A fully isolated open type electrode holder with strong holding spring. Cikkszám: Aticle number: Elektródafogó Pratica 3 Electrode holder Pratica 3 520A-es teljesen szigetelt, ergonomikus kialakítású, kitűnő áramvezetésű, rugós rögzítésű, nyitott fejű elektródafogó Max. 520A fully isolated open type electrode holder with strong holding spring. Cikkszám: Aticle number:
