1 SINCE 1993 Sistem Air központi porszívók Tegye jobbá otthona levegőjét, tegye kellemesebbé életét! Központi porszívó 2 Süllyesztett csőrendszer 3 Hangtompító 4 Falicsatlakozó

2 Sistem Air, a minőség garanciája: Sistem Air, elismert cégcsoport az egész világon: közvetlen gyári kirendeltség Európa 8 országában és több mint 30 kizárólagos képviselet a világ többi részén. A Sistem Air Csoport célja a központi porszívózás kultúrájának megteremtése. Garancia erre a dinamikusan fejlődő, magas szintű szolgáltatást nyújtó kereskedelmi partnerhálózat, a professzionális és innovatív technológiák alkalmazása, a piacon felmerülő igények legmagasabb szintű kielégítése. Állandó termékfejlesztés, folyamatos technológiai kutatás eredményeként megszülető termékeink minden részletükben kiemelkedő, innovatív jellemzőkkel rendelkeznek. A Sistem Air legújabb termékskáláját a tudatos egységesítésre való törekvés jellemzi. A legmodernebb technológiák alkalmazása garanciát jelent a legmagasabb minőség elérésére, amely tökéletes megoldást nyújt bármilyen piaci igény kielégítésére. 2

3 100% made in Italy Elismert név......az egészvilágon 3

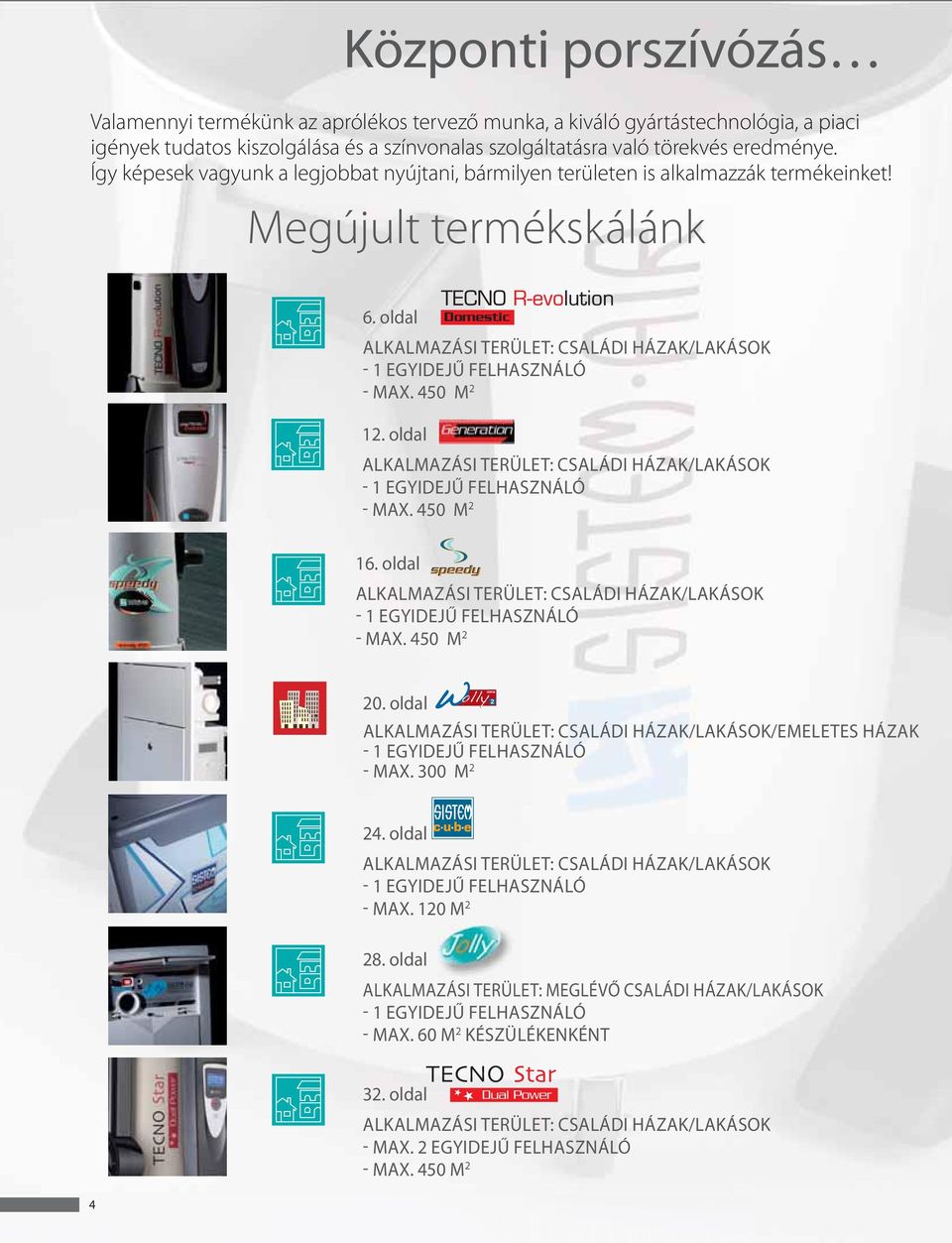

4 Központi porszívózás Valamennyi termékünk az aprólékos tervező munka, a kiváló gyártástechnológia, a piaci igények tudatos kiszolgálása és a színvonalas szolgáltatásra való törekvés eredménye. Így képesek vagyunk a legjobbat nyújtani, bármilyen területen is alkalmazzák termékeinket! Megújult termékskálánk 6. oldal Domestic ALKALMAZÁSI TERÜLET: CSALÁDI HÁZAK/LAKÁSOK - 1 EGYIDEJŰ FELHASZNÁLÓ - MAX. 450 M oldal ALKALMAZÁSI TERÜLET: CSALÁDI HÁZAK/LAKÁSOK - 1 EGYIDEJŰ FELHASZNÁLÓ - MAX. 450 M oldal ALKALMAZÁSI TERÜLET: CSALÁDI HÁZAK/LAKÁSOK - 1 EGYIDEJŰ FELHASZNÁLÓ - MAX. 450 M oldal ALKALMAZÁSI TERÜLET: CSALÁDI HÁZAK/LAKÁSOK/EMELETES HÁZAK - 1 EGYIDEJŰ FELHASZNÁLÓ - MAX. 300 M 2 c u b e 24. oldal ALKALMAZÁSI TERÜLET: CSALÁDI HÁZAK/LAKÁSOK - 1 EGYIDEJŰ FELHASZNÁLÓ - MAX. 120 M oldal ALKALMAZÁSI TERÜLET: MEGLÉVŐ CSALÁDI HÁZAK/LAKÁSOK - 1 EGYIDEJŰ FELHASZNÁLÓ - MAX. 60 M 2 KÉSZÜLÉKENKÉNT oldal ALKALMAZÁSI TERÜLET: CSALÁDI HÁZAK/LAKÁSOK - MAX. 2 EGYIDEJŰ FELHASZNÁLÓ - MAX. 450 M 2

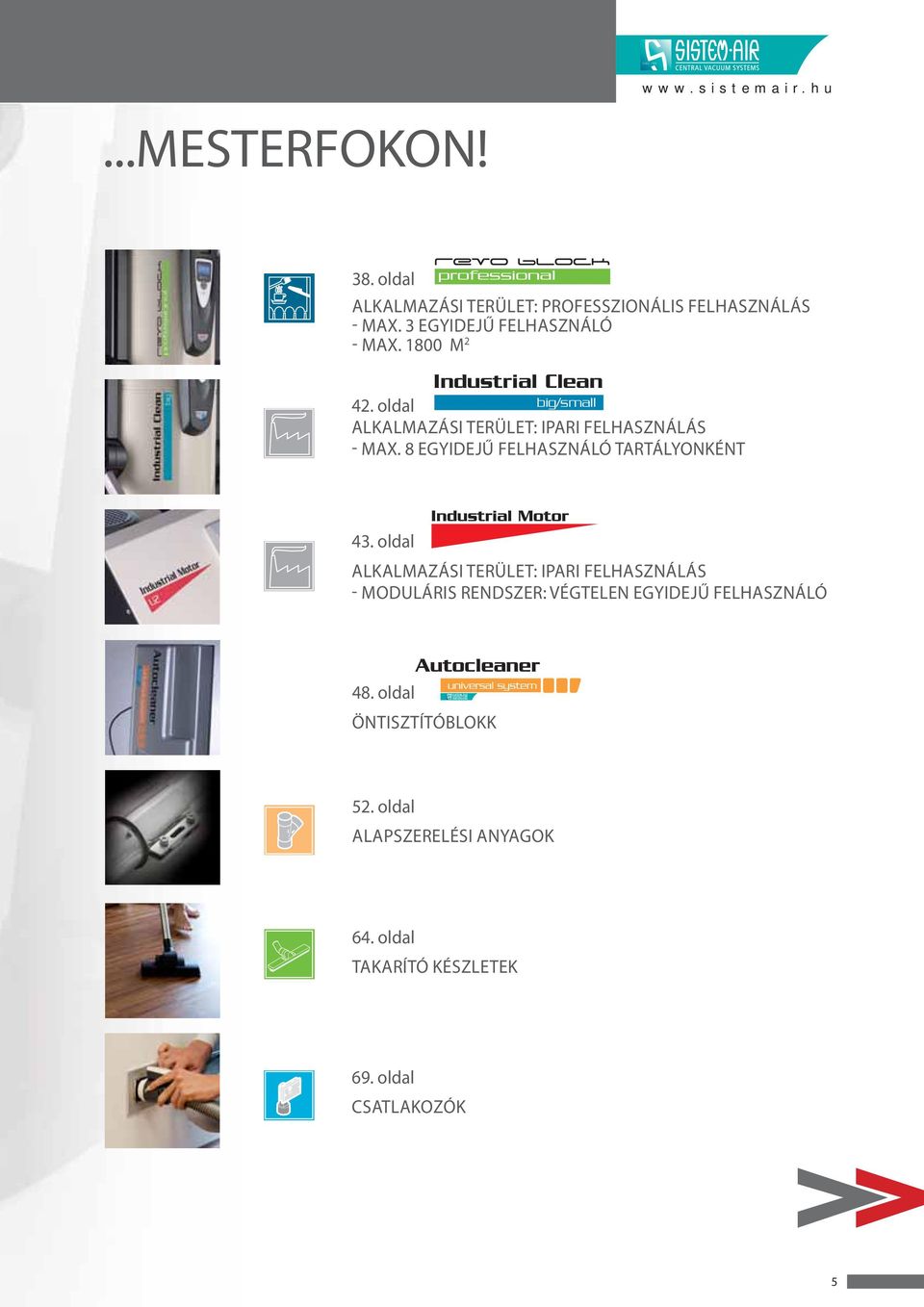

5 ALTO SINCE MESTERFOKON! oldal ALKALMAZÁSI TERÜLET: PROFESSZIONÁLIS FELHASZNÁLÁS - MAX. 3 EGYIDEJŰ FELHASZNÁLÓ - MAX M 2 Industrial Clean 42. oldal big/small ALKALMAZÁSI TERÜLET: IPARI FELHASZNÁLÁS - MAX. 8 EGYIDEJŰ FELHASZNÁLÓ TARTÁLYONKÉNT 43. oldal ALKALMAZÁSI TERÜLET: IPARI FELHASZNÁLÁS - MODULÁRIS RENDSZER: VÉGTELEN EGYIDEJŰ FELHASZNÁLÓ 48. oldal ÖNTISZTÍTÓBLOKK 52. oldal ALAPSZERELÉSI ANYAGOK 64. oldal TAKARÍTÓ KÉSZLETEK 69. oldal CSATLAKOZÓK 5

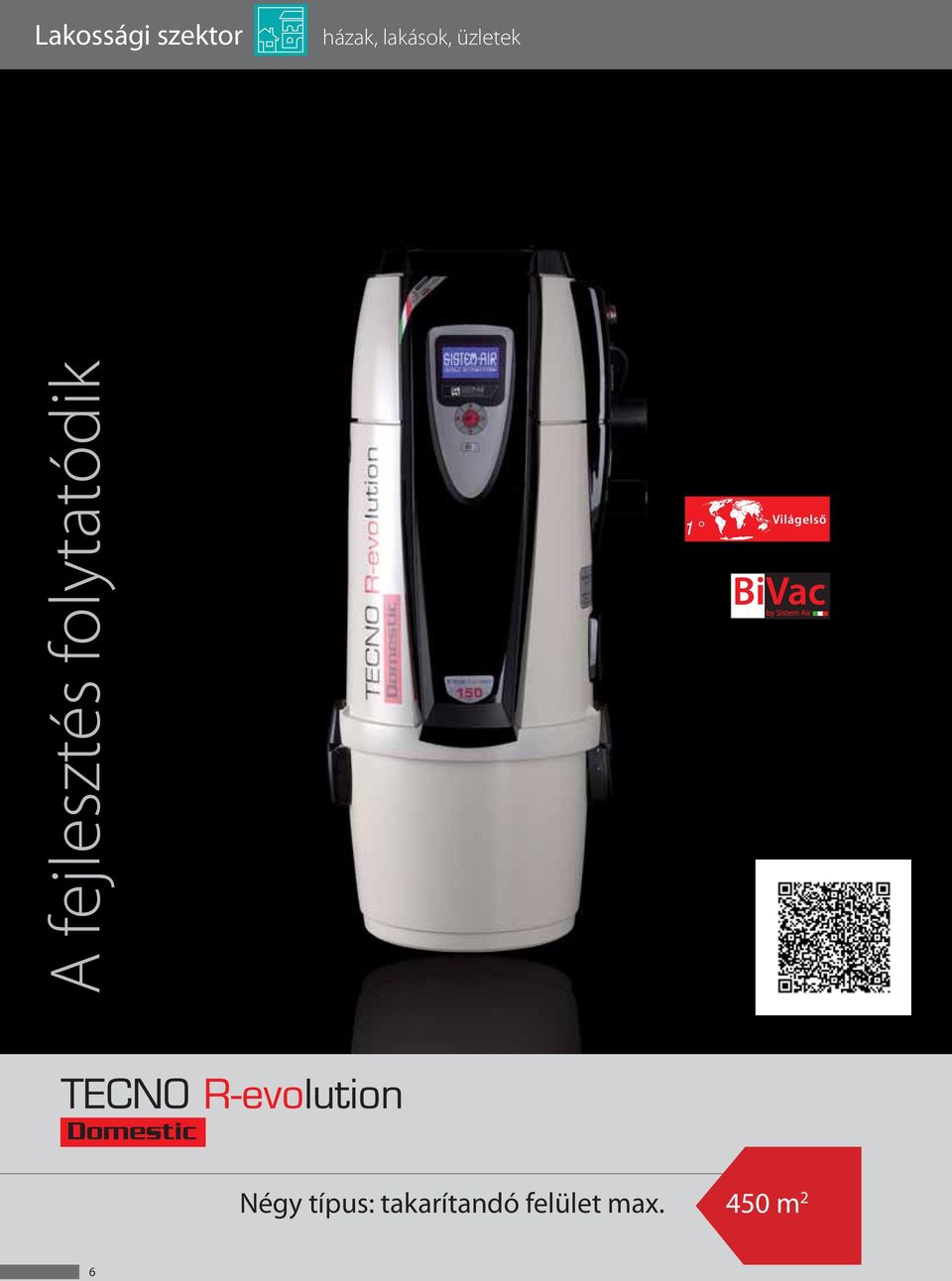

6 Lakossági szektor házak, lakások, üzletek A fejlesztés folytatódik 1 Világelső r Domestic Négy típus: takarítandó felület max. 450 m 2 6

7 SINCE Tecno R-evolution: OKOS központi porszívó 10 újdonság, 10 előny ENERGIA TAKARÉKOSSÁG Jelentősen csökkentettük a villamos fogyasztást a legkeresettebb típusoknál a szívóerő megőrzésével. 1 Világelső BIVAC: HIBRID TECHNOLÓGIA A TECNO R-evolution egyedülálló hibrid technológiájának köszönhetően Ön választ: hagyományos ciklonikus (nincs járulékos költség) vagy higiénikusabb, eldobható porzsákos porleválasztás (nincs szűrőtisztítás). 1 Világelső MINIMÁLIS SZŰRŐTISZTÍTÁS Az aluminium szálakkal megerősített, kúpos poliészter szűrőbetét speciális földelést kapott. Így csökkentettük a szűrő nagyobb igénybevételét okozó statikus feltöltődést. A beszívott por kevésbé tud rárakódni a szűrőbetét felületére, ezért kevesebbszer kell szűrőtisztítással foglalkozni. INTEGRÁLT SZERVÍZCSATLAKOZÓ Szükségtelen plusz fali csatlakozót szerelni a takarításhoz a készülék közelében (kizárólag ciklonikus porleválasztás esetén használható). SPECIÁLIS MIKROSZÁLAS PORZSÁK Nagyobb szűrőképességet biztosítanak a megnövelt befogadóképességű, strapabíró mikroszálas anyagból készült porzsákok. Cseréléskor az azonnali, pormentes záródás biztosítja a maximális higiéniát. OKOS VEZÉRLÉS A TECNO R-evolution OKOS vezérlése Sistem Air szabadalom. Több biztonságot növelő tényezőt építettünk be a hosszabb élettartam biztosítása érdekében. A kezelhetőség leegyszerűsödött, az értékek egyéni igényekre szabhatók a maximális biztonság érdekében. BIZTONSÁGI VÁKUUMSZELEP Magasfokú megbízhatóság: a motor élettartamát jelentősen növeli a lágyindítás és védi a biztonsági vákuumszelep még kritikus körülmények között is. PRECÍZIÓS KARBANTARTÁSJELZŐ RENDSZER Ellenőrző szondák felügyelik folyamatosan a készülék működését. Az autómatika azonnal jelez, ha bármilyen beavatkozásra lenne szükség a rendeltetésszerű működés érdekében. Kizárólag akkor, ha valóban időszerű! KÖNNYEN LEOLVASHATÓ KIJELZŐ A megújult kijelzőn bármikor megjeleníthetők az információk készülék állapotáról és az esetleges tennivalók egyértelműen követhetők. Made in Italy ELEGÁNS OLASZ DESIGN Lenyűgöző az olasz formatervezők kezemunkája: a TECNO R-evolution központi porszívót kár lenne elrejteni! 7

8 Lakossági szektor házak, lakások, üzletek BiVac hibrid technológia: alakítsa igényeihez Bivac hibrid technológia (SISTEM AIR szabadalom) r A TECNO R-evolution okos központi porszívó beszerelésekor kiválaszthatja az igényeinek legmegfelelőbb működési módot: - hagyományos ciklonikus porleválasztás: Nincsenek járulékos költségek (nincs porzsák), és a készülékbe integrált szervízcsatlakozóval megspórolhat egy fali csatlakozót. - higiénikusabb porzsákos működés: megóvja Önt, hogy bármikor közvetlen érintekzésbe kerüljön a beszívott porral (nincs szűrőtisztítás). Minimális szűrőtisztítás (Sistem Air szabadalom) A TECNO R-evolution okos központi porszívónál alkalmaztuk először az innovatív, aluminium szálakkal megerősített, kúpos, vízzel mosható, M szűrési osztályú, poliészter szűrőbetétet. Speciális földelésének köszönhetően csökken a nagyobb igénybevételt okozó statikus feltöltődés, a beszívott por kevésbé tud rárakódni a szűrőbetét felületére. Alakjának köszönhetően rárakódott por könnyedén belehullik az alatta lévő porgyűjtő tartályba, minimalizálva a szűrőtísztítással töltendő időt. Kiválasztási táblázat IP44 1 egyidejű felhasználó A TECNO R-evolution okos központi porszívók lakossági felhasználásra készülnek, és maximálisan 450 m 2 -es alapterület takarítására alkalmasak. A hosszútávú, problémamentes működés biztosítása érdekében javasoljuk, hogy a takarítandó felület nagysága alapján válassza ki a megfelelő típusú központi porszívót. Max. takarítható felület TÍPUS KÓD Falicsatlakozók száma Porgyűjtő tartály/ Porzsák kap. BiVac (l) OKOS vezérlés Szűrőbetét felülete (cm 2 ) Betáphálózat (Vac) Motor teljesítmény (kw) Légszállítás (m 3 /h) Max 150 m 2 T. Revolution T 4 21/18 IGEN /240 1,1 200 Max 250 m 2 T. Revolution T 7 21/18 IGEN /240 1,3 234 Max 350 m 2 T. Revolution T 11 21/18 IGEN /240 1,9 309 Max 450 m 2 T. Revolution T 16 21/18 IGEN /240 2,

9 SINCE BiVac hibrid átalakítás Átalakító szet tartalma: - Szervízcsatlakozó - Bivac porbevezető könyök - Záródugó a beszívó csonkhoz - Bivac porzsáktartó (porbevezető tölcsér helyett) - Speciális mikroszálas porzsák (pobevezető könyökre rögzítendő) A BESZERELÉS: CIKLONIKUS PORLEVÁLASZTÁS A központi porszívó beszerelésekor a következő 2 működési mód egyikét kell választani A1 Rögzítse a csomagban található szervízcsatlakozót. A2 Kösse be a csőhálózatokat a csomagban található gumi mandzsetták és bilincsek segítségével. B BESZERELÉS: PORZSÁKOS MŰKÖDÉS B3 Tegye be a porzsákot B1 Rögzítse a csomagban található porbevezető könyököt és zárja le a beszívó csonkot. B2 Rögzítse a rácsot és távolítsa el a porbevezető tölcsért. Ebben az esetben a beszívó csőhálózatot a porbevezető könyökre kell csatlakoztatni. Bivac hibrid rendszer számára kifejlesztett mikroszálas porzsák speciális szerkezetének köszönhetően nagyfokú szűrőképességgel rendelkezik, kapacitása 18 l. Csere esetén azonnal pormentesen zárható. Így megakadályozza, hogy Ön közvetlen érintkezésbe kerüljön a beszívott porral. ENERGIA MEGTAKARÍTÁS fontossága Valamennyi új Sistem Air termék gyártása és felhasználhatósága során kiemelt figyelmet fordítottunk természeti környezetünk megóvására. Ezentúl, a TECNO R-evolution okos központi porszívó két legkeresettebb típusánál 15%-os, illetve 7%-os villamos fogyasztás csökkenést sikerült elérnünk úgy, hogy megmaradt a már korábban is jellemző, kiemelkedően nagy szívóerő. 9

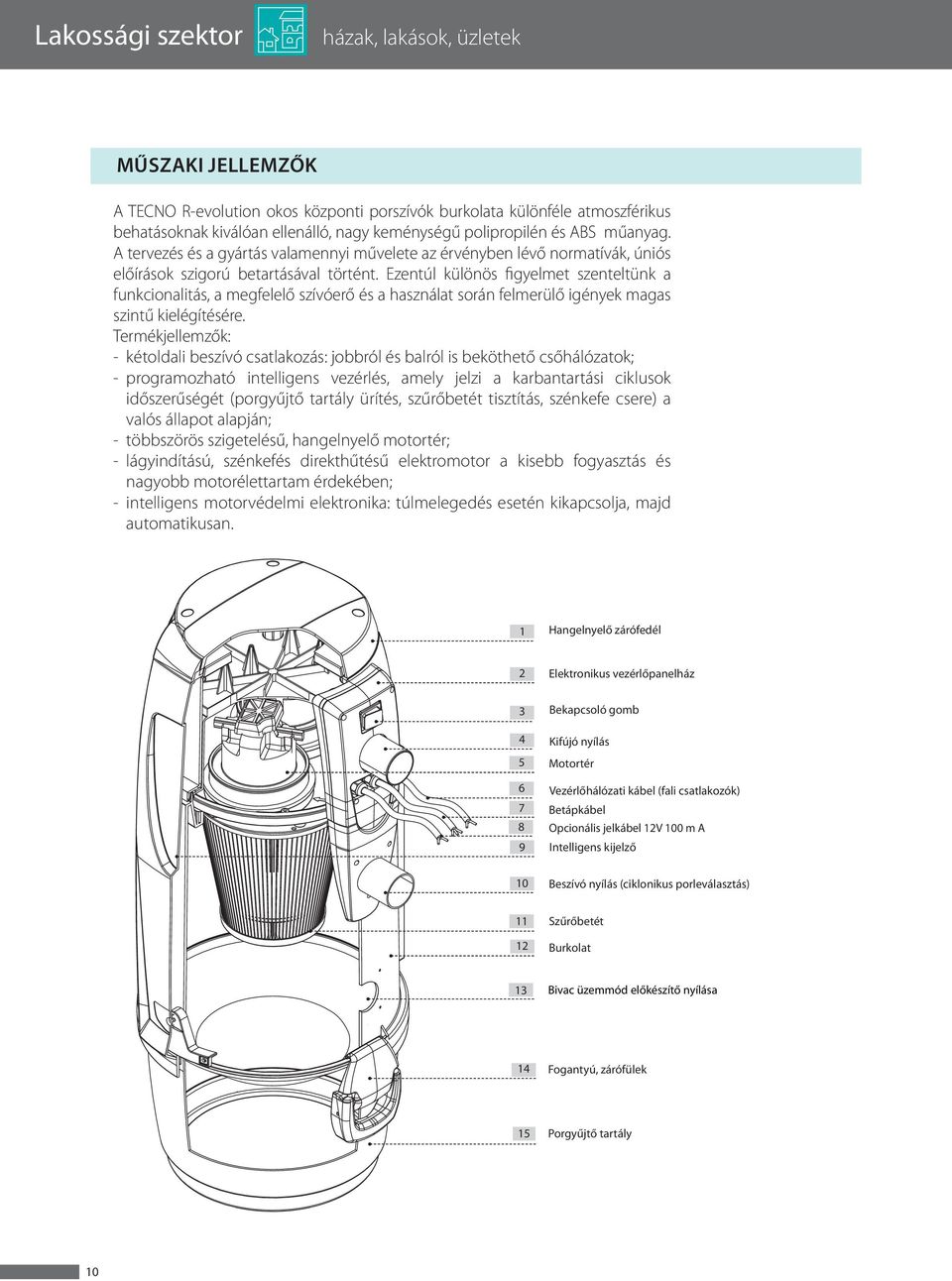

10 Lakossági szektor házak, lakások, üzletek MŰSZAKI JELLEMZŐK A TECNO R-evolution okos központi porszívók burkolata különféle atmoszférikus behatásoknak kiválóan ellenálló, nagy keménységű polipropilén és ABS műanyag. A tervezés és a gyártás valamennyi művelete az érvényben lévő normatívák, úniós előírások szigorú betartásával történt. Ezentúl különös figyelmet szenteltünk a funkcionalitás, a megfelelő szívóerő és a használat során felmerülő igények magas szintű kielégítésére. Termékjellemzők: - kétoldali beszívó csatlakozás: jobbról és balról is beköthető csőhálózatok; - programozható intelligens vezérlés, amely jelzi a karbantartási ciklusok időszerűségét (porgyűjtő tartály ürítés, szűrőbetét tisztítás, szénkefe csere) a valós állapot alapján; - többszörös szigetelésű, hangelnyelő motortér; - lágyindítású, szénkefés direkthűtésű elektromotor a kisebb fogyasztás és nagyobb motorélettartam érdekében; - intelligens motorvédelmi elektronika: túlmelegedés esetén kikapcsolja, majd automatikusan. 1 Hangelnyelő zárófedél 2 Elektronikus vezérlőpanelház Bekapcsoló gomb Kifújó nyílás Motortér Vezérlőhálózati kábel (fali csatlakozók) Betápkábel Opcionális jelkábel 12V 100 m A Intelligens kijelző 10 Beszívó nyílás (ciklonikus porleválasztás) Szűrőbetét Burkolat 13 Bivac üzemmód előkészítő nyílása 14 Fogantyú, zárófülek 15 Porgyűjtő tartály 10

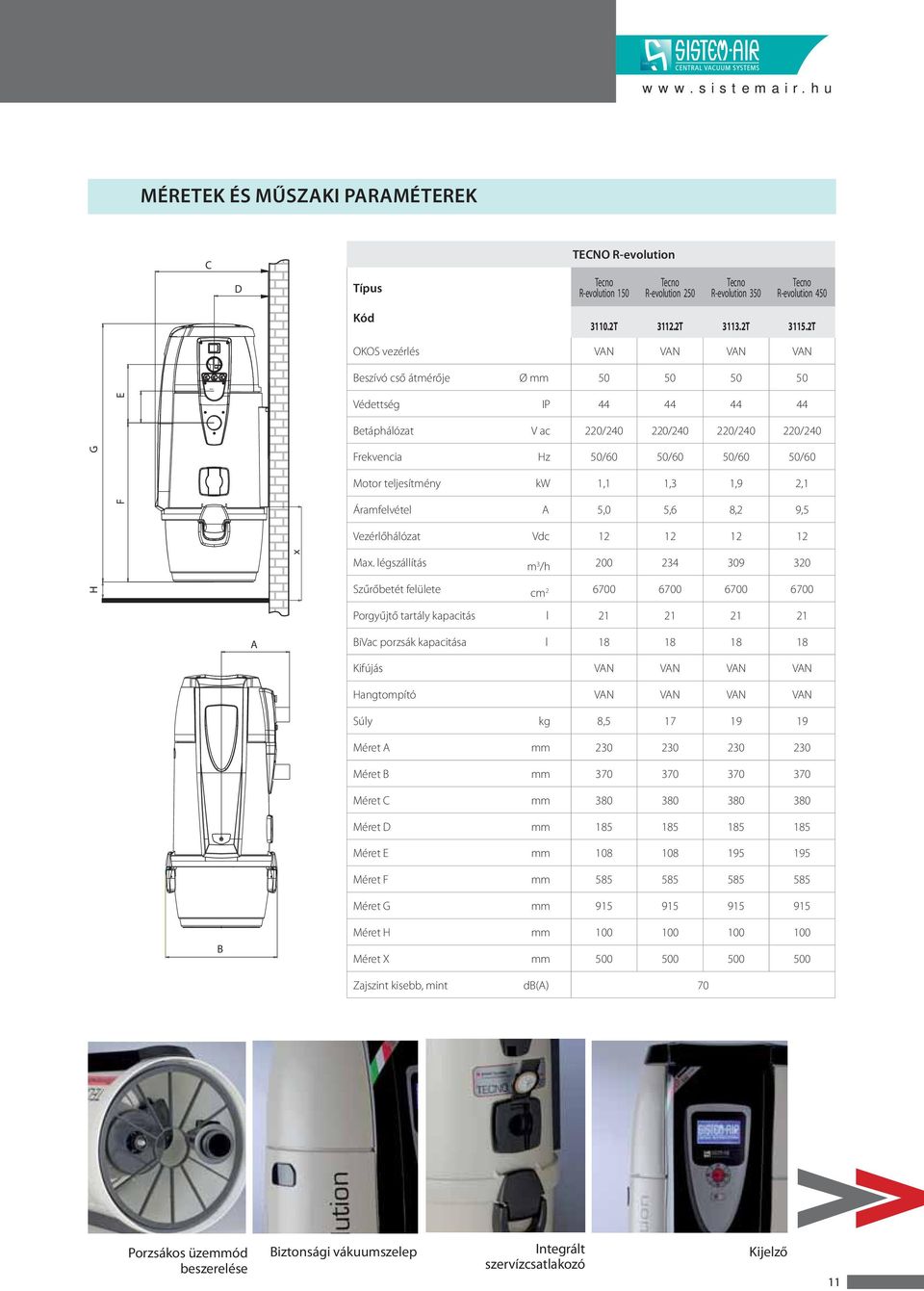

11 SINCE MÉRETEK ÉS MŰSZAKI PARAMÉTEREK C D Típus TECNO R-evolution Tecno R-evolution 150 Tecno R-evolution 250 Tecno R-evolution 350 Tecno R-evolution 450 Kód T T T T OKOS vezérlés VAN VAN VAN VAN Beszívó cső átmérője Ø mm H G F E x Védettség IP Betáphálózat V ac 220/ / / /240 Frekvencia Hz 50/60 50/60 50/60 50/60 Motor teljesítmény kw 1,1 1,3 1,9 2,1 Áramfelvétel A 5,0 5,6 8,2 9,5 Vezérlőhálózat Vdc Max. légszállítás m 3 /h Szűrőbetét felülete 2 cm Porgyűjtő tartály kapacitás l A BiVac porzsák kapacitása l Kifújás VAN VAN VAN VAN Hangtompító VAN VAN VAN VAN Súly kg 8, Méret A mm Méret B mm Méret C mm Méret D mm Méret E mm Méret F mm Méret G mm B Méret H mm Méret X mm Zajszint kisebb, mint db(a) 70 Porzsákos üzemmód beszerelése Biztonsági vákuumszelep Integrált szervízcsatlakozó Kijelző 11

12 Lakossági szektor házak, lakások, üzletek AJÁNDÉK intelligens vezérléssel Öt típus: takarítandó felület max. 450 m 2 12

13 SINCE A TECNO Evolution Generation központi porszívók kétoldali beszívó csatlakozással rendelkeznek. IP44 védettségüknek köszönhetően felszerelhetők nedves helyiségekben vagy kültérben egyaránt, falon kívül vagy Sistem CASE süllyesztő dobozba helyezve Kiválasztási táblázat IP44 1 egyidejű felhasználó Egyidejűleg kizárólag egy felhasználó használhatja. A hosszútávú, problémamentes működés biztosítása érdekében javasoljuk, hogy a takarítandó felület nagysága alapján válasszuk ki a megfelelő típusú központi porszívót. Ha kiválasztattuk otthonunk alapterületének megfelelő típust, következhet a további paraméterek figyelembe vétele: például a porgyűjtő tartály kapacitása, a szűrőbetét felületének nagysága. Minden GENERATION TE központi porszívónkhoz AJÁNDÉKBA adunk egy intelligens vezérlést (Kód falba süllyeszthető), amely garantálja a készülékek hosszabb élettartamát a karbantartási ciklusok időszerűségének visszajelzésével. Intelligens vezérlés Max. takarítható felület TÍPUS KÓD Falicsatlakozók száma Max. egyidejű felhasználók Intelligens vezérlés Porgyűjtő tartály kapacitása (l) Szűrőbetét felülete (cm 2 ) Betáphálózat (V ac) Motor teljesítmény (kw) Légszállítás (m 3 /h) Max 150 m 2 MINI TE TE 4 1 AJÁNDÉK /240 1,3 234 SA 050/TE TE 4 1 AJÁNDÉK /240 1,3 234 Max 250 m 2 SA 100 TE TE 7 1 AJÁNDÉK /240 1,4 184 Max 350 m 2 SA 200 TE TE 11 1 AJÁNDÉK /240 1,9 309 Max 450 m 2 SA 400 TE TE 16 1 AJÁNDÉK /240 2,

14 Lakossági szektor házak, lakások, üzletek MŰSZAKI JELLEMZŐK A GENERATION központi porszívók burkolata különféle atmoszférikus behatásoknak kiválóan ellenálló, nagy keménységű polipropilén és ABS műanyag. A tervezés és a gyártás valamennyi művelete az érvényben lévő normatívák, úniós előírások szigorú betartásával történt. Ezentúl különös figyelmet szenteltünk a funkcionalitás, a megfelelő szívóerő és a használat során felmerülő igények magas szintű kielégítésére. Termékjellemzők: - kétoldali beszívó csatlakozás: jobbról és balról is beköthető csőhálózatok; - lágyindítású motor a kisebb fogyasztás és nagyobb motorélettartam érdekében; - vízzel mosható, L osztályú szűrőképességgel rendelkező poliészter szűrőbetét; - biztonsági vákuumszelep a megbízhatóság növelése érdekében; - egyfázisú szénkefés elektromotorok; - intelligens motorvédelmi elektronika: túlmelegedés esetén kikapcsolja, majd automatikusan visszakapcsolja a motort. 1 Márkajelzés 2 Hangelnyelő zárófedél Motortér Elektronikus vezérlőpanelház Bekapcsoló gomb Vezérlőhálózati kábel (fali csatlakozók) Betápkábel Kifújó nyílás Beszívó nyílás Szűrőbetét 11 Burkolat 12 Fogantyú, zárófülek Porbevezető tölcsér Porgyűjtő tartály 14

15 H F G E X 220 V SINCE MÉRETEK ÉS MŰSZAKI PARAMÉTEREK TECNO Evolution Generation C D Típus Kód MINI TE SA 050 TE SA 100 TE SA 200 TE SA 400 TE TE TE TE TE TE Intelligens vezérlés AJÁNDÉK AJÁNDÉK AJÁNDÉK AJÁNDÉK AJÁNDÉK Beszívó cső átmérője Ø mm B A Védettség IP Betáphálózat V ac 220/ / / / /240 Frekvencia Hz 50/60 50/60 50/60 50/60 50/60 Motor teljesítmény kw 1,3 1,3 1,4 1,9 2,1 Áramfelvétel A 5,6 5,6 6,5 8,2 9,5 Vezérlőhálózat Volt dc Max. légszállítás m 3 /h Szűrőbetét felülete 2 cm Porgyűjtő tartály kapacitása l Kifújás VAN VAN VAN VAN VAN Hangtompító VAN VAN VAN VAN VAN Súly kg 8, Méret A mm Méret B mm Méret C mm Méret D mm Méret E mm Méret F mm Méret G mm Méret H mm Méret X mm Zajszint kisebb, mint db(a) 70 Megjegyzés: A zajszint értéke nominális. Az értéket módosulhatnak attól függően, hogy a központi porszívó hova és milyen módon kerül beszerelésre. A KÖZPONTI PORSZÍVÓ RÖGZÍTÉSE CSATLAKOZTATÁS A CSŐHÁLÓZATOKHOZ Hangtompító Kifújórács VILLAMOS BEKÖTÉS Vezérlőhálózati kábel bekötése (12 V dc) (Fali csatlakozók) 12 V Betápkábel bekötése Kifújó cső Beszívó cső A központi porszívókat a csomagolásban megtalálható rögzítő kengyelre kell felakasztani. A kengyelt a megfelelő tipplik és csavarok segítségével vízszintesen, stabilan kell a falra rögzíteni figyelembe véve, hogy előfordulhat a gép súlyánál 7/8-szor nehezebb súlyt is képes legyen biztonságosan megtartani (olvassa el figyelmesen a fenti táblázatot). MEGJ.: A központi porszívót a földtől minimum 10 cm magasan kell elhelyezni, hogy a porgyűjtő tartály levehető legyen. 15

16 Lakossági szektor házak, lakások, üzletek AJÁNDÉK takarító készlettel Négy típus: takarítandó felület max. 450 m 2 16

17 SINCE Portörlő fej Résszívó Padlótisztító fej AJÁNDÉK takarító készlet tartalma Kiválasztási táblázat IPX4 1 egyidejű felhasználó Egyidejűleg kizárólag egy felhasználó használhatja. A hosszútávú, problémamentes működés biztosítása érdekében javasoljuk, hogy a takarítandó felület nagysága alapján válasszuk ki a megfelelő típusú központi porszívót. Minden SPEEDY központi porszívónkhoz AJÁNDÉKBA adunk egy tradicionális indítású, komplett takarító készletet, amellyel valamennyi általános takarítási művelet könnyedén elvégezhető. Max. takarítható felület TÍPUS KÓD Falicsatlakozók száma Max. egyidejű felhasználók Intelligens vezérlés Porgyűjtő tartály kapacitása (l) Szűrőbetét felülete (cm 2 ) Betáphálózat (V ac) Motor teljesítmény (kw) Légszállítás (m 3 /h) Max 150 m 2 Speedy NINCS /240 1,3 170 Max 250 m 2 Speedy NINCS /240 1,4 175 Max 350 m 2 Speedy NINCS /240 1,6 190 Max 450 m 2 Speedy NINCS /240 1,

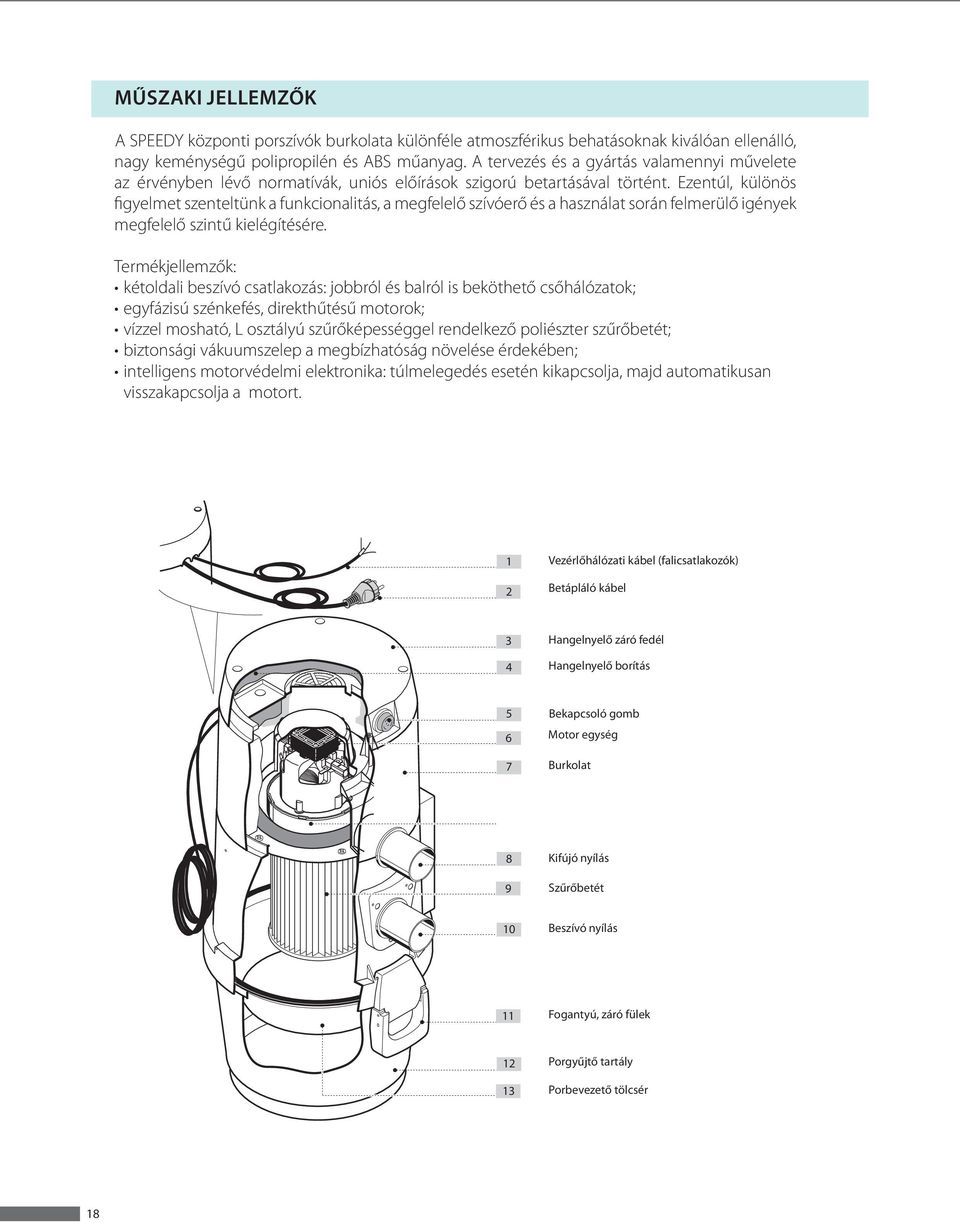

18 MŰSZAKI JELLEMZŐK A SPEEDY központi porszívók burkolata különféle atmoszférikus behatásoknak kiválóan ellenálló, nagy keménységű polipropilén és ABS műanyag. A tervezés és a gyártás valamennyi művelete az érvényben lévő normatívák, uniós előírások szigorú betartásával történt. Ezentúl, különös figyelmet szenteltünk a funkcionalitás, a megfelelő szívóerő és a használat során felmerülő igények megfelelő szintű kielégítésére. Termékjellemzők: kétoldali beszívó csatlakozás: jobbról és balról is beköthető csőhálózatok; egyfázisú szénkefés, direkthűtésű motorok; vízzel mosható, L osztályú szűrőképességgel rendelkező poliészter szűrőbetét; biztonsági vákuumszelep a megbízhatóság növelése érdekében; intelligens motorvédelmi elektronika: túlmelegedés esetén kikapcsolja, majd automatikusan visszakapcsolja a motort. 1 2 Vezérlőhálózati kábel (falicsatlakozók) Betápláló kábel 3 4 Hangelnyelő záró fedél Hangelnyelő borítás Bekapcsoló gomb Motor egység Burkolat 8 9 Kifújó nyílás Szűrőbetét 10 Beszívó nyílás 11 Fogantyú, záró fülek Porgyűjtő tartály Porbevezető tölcsér 18

19 H F G E SINCE MÉRETEK ÉS MŰSZAKI PARAMÉTEREK ADATOK SPEEDY Típus Kód Speedy 150 Speedy 250 Speedy 350 Speedy Intelligens vezérlés NINCS NINCS NINCS NINCS Beszívó cső átmérője Ø mm Védettség IP X4 X4 X4 X4 Betáphálózat V Ac 220/ / / /240 A C D Frekvencia Hz 50/60 50/60 50/60 50/60 Motor teljesítmény kw 1,3 1,4 1,6 1,9 Áramfelvétel A 5,6 6,5 7 8,2 Vezérlőhálózat V dc Max. légszállítás m 3 /h Szűrőbetét felülete cm Porgyűjtő tartály kapacitása l Kifújás VAN VAN VAN VAN Hangtompító VAN VAN VAN VAN B Súly kg 8, Méret A mm Méret B mm Méret C mm Méret D mm Méret E mm Méret F mm Méret G mm Méret H (min.) mm Zajszint kisebb, mint db(a) 70 Megjegyzés: A zajszint értéke nominális. Az értéket módosulhatnak attól függően, hogy a központi porszívó hova és milyen módon kerül beszerelésre. A SPEEDY központi porszívók átfordítható csőhálózati csatlakozással rendelkeznek: beköthetők jobb- és baloldalról egyaránt. Az összes SISTEM AIR klasszikus központi porszívó gumimandzsettával csatlakoztatható a csőhálózatokra. Ennek előnye, az oldható rögzítésen túl, hogy mindenfajta átalakítás nélkül illeszthető az 50 mm-es és a 2 -os csőrendszerhez egyaránt. 19

20 Lakossági szektor Emeletes épületek 2 Két típus: takarítandó felület max. 300 m 2 20

21 SINCE A Wolly 2 központi porszívó bárhova és bárhogyan beépíthető: egyszerű alapszerelésének köszönhetően minden épületnél találunk olyan helyet, ahol elfér és átgondolt külsejének köszönhetően feltűnés nélkül illeszkedik bármilyen jellegű lakókörnyezet világába. Kiválasztási táblázat IP44 1 egyidejű felhasználó A Wolly 2 központi porszívó egyaránt szerelhető beltérbe és kültérbe is. Illeszthető 40 mm (maximum 3 fali csatlakozóval), 50 mm-es és 2 -os csőrendszerekhez. A kifújást megoldhatjuk jobbról vagy balról, de kifújó csőhálózat nélküli felületi kifújásra is van lehetőség. Minden Wolly2 központi porszívónkhoz AJÁNDÉKBA adunk egy tradicionális indítású, komplett takarító készletet, amellyel valamennyi általános takarítási művelet könnyedén elvégezhető. Portörlő fej Résszívó Padlótisztító fej AJÁNDÉK takarító készlet tartalma Max. takarítható felület Típus KÓD Falicsatlakozók száma Max. egyidejű felhasználók Beszívó cső Ø (mm) Kifújó cső Ø (mm) Porzsák kapacitása (l) Szűrőbetét felülete (cm 2 ) Betáphálózat (V ac) Max 150 m2 Wolly /50/2 40/50/ /240 1,3 170 Max 300 m2 Wolly /50/2 40/50/ /240 1,4 175 Motor teljestímény (kw) Légszállítás (m 3 /h) 2 Wolly 2 alapszereléshez Installation SET WOLLY 2 alapszerelési készlet Komplett alapszerelési készlet a WOLLY 2 központi porszívóhoz. Tartalma: 50 mm-es alapszerelési készlet 3 szerelőlappal, süllyesztő doboz zárható takarófedéllel, vakolatvédővel. Használja ki: komplett Wolly 2 alapszerelés KÓD LEÍRÁS Csom YE WOLLY 2 ALAPSZERELÉSI KÉSZLET 3 SZERELŐLAPPAL 1 21

22 Lakossági szektor Emeletes épületek MŰSZAKI JELLEMZŐK A Wolly 2 központi porszívó tervezésének és a gyártásának valamennyi művelete az érvényben lévő normatívák, úniós előírások szigorú betartásával történt. Ezentúl különös figyelmet szenteltünk a funkcionalitás, a helykihasználás, a megfelelő szívóerő és a használat során felmerülő igények magas szintű kielégítésére. Termékjellemzők: - felületi kifújási lehetőség (csőhálózat nélkül) vagy kifújási csőhálózaton keresztül; - kétoldali beszívó csatlakozás:jobbról és balról is beköthető csőhálózatok; - lágyindítású motor a kisebb fogyasztás és nagyobb motorélettartam érdekében; - vízzel mosható, L osztályú szűrőképességgel rendelkező poliészter szűrőbetét; - biztonsági vákuumszelep a megbízhatóság növelése érdekében; - egyfázisú szénkefés elektronikus motor; - intelligens motorvédelmi elektronika: túlmelegedés esetén kikapcsolja, majd automatikusan visszakapcsolja a motort. 1 Illesztőfül 2 Felületi kifújó nyílás Műszaki adattábla 15 3 Felületi kifújó nyílás záró 4 Felső takarófedél 5 Biztonsági hőszonda 6 Hangelnyelő burkolat 7 Hangelnyelő szivacs Kifújó nyílás 16 8 Motortér Vezérlőpanel Biztonsági vákuumszelep Biztonsági szűrőbetét Zár Motortér takarólap Rögzítőfülek Hangelnyelő borítás Alsó takarófedél Beszívó nyílás Fali takarófedél Porzsák Illesztőfül 22

23 SINCE MÉRETEK ÉS MŰSZAKI PARAMÉTEREK Wolly 2 Típus Kód Wolly2 150 Wolly Max. takarítható felület m Betáphálózat V ac 220/ /240 Frekvencia Hz 50/60 50/60 Motor teljesítmény kw 1,3 1,4 Áramfelvétel A 5,6 6,5 Vezérlőhálózat V dc Max. vákuum mmh 2 O Max. légszállítás m 3 /h Szűrőbetét felülete cm Porzsák kapacitása lt Súly kg 9 9 Szélesség mm Magasság mm Mélység mm Beszívó nyílás Ø mm 40/50/2 40/50/2 Kifújó nyílás Ø mm 40/50/2 40/50/2 BEÉPÍTÉSI LEHETŐSÉGEK Felületi kifújás Kifújás csőhálózatba OUT OUT OUT OUT OUT OUT IN Jobbos beszívás Felületi kifújás IN Balos beszívás Felületi kifújás Jobbos kifújás/ beszívás IN IN IN IN Balos kifújás/ beszívás Balos beszívás Jobbos kifújás Jobbos beszívás Balos kifújás 23

24 Lakossági szektor Kis lakások, apartmanok, hobby helyiségek, garázsok c u b e Takarítandó felület max. 120 m 2 24

25 SINCE A csőhálózati bekötéseket, a betáphálózati és vezérlőhálózati gyorscsatlakozókat az alapszereléskor kell rögzíteni a szerelőlap megfelelő részeire. A szerelőlap csatlakozási pontjai illeszkednek a készülék hátuljára. Beüzemeléskor a készüléket egyszerűen toljuk rá az előre kábelezett, bekötött szerelőlapra. Kiválasztási táblázat IP44 1 egyidejű felhasználó A CUBE központi porszívót kis méretének köszönhetően olyan lakásokba ajánljuk felszerelni, ahol nincs elegendő hely egy klasszikus központi porszívó elhelyezésére. Alapszereléséhez kifejlesztett speciális csőrendszer kisebb átmérőjének köszönhetően a csőrendszer helyigénye is kisebb és nagyobb szívóerőt produkál: a készülékhez maximálisan 3 fali csatlakozó csatlakoztatható. Portörlő fej Minden CUBE központi porszívónkhoz AJÁNDÉKBA adunk egy tradicionális indítású, komplett takarító készletet, amellyel valamennyi általános takarítási művelet könnyedén elvégezhető. Résszívó Padlótisztító fej AJÁNDÉK takarító készlet tartalma Max. takarítandó felület Típus KÓD Falicsatlakozók száma Max. egyidejű felhasználók Csőhálózat átmérője Ø (mm) Porzsák kapacitása (l) Biztonsági szűrőbetét Betáphálózat (V ac) Motor teljesítmény (kw) Max 120 m2 Sistem Cube VAN 220/ Max. légszállítás (m 3 /h) A CUBE központi porszívó beépítési lehetőségének néhány példája 25

26 Lakossági szektor Kis lakások, apartmanok, hobby helyiségek, garázsok MŰSZAKI JELLEMZŐK A CUBE központi porszívók tervezésének és a gyártásának valamennyi művelete az érvényben lévő normatívák, úniós előírások szigorú betartásával történt. Ezentúl különös figyelmet szenteltünk a funkcionalitás, a megfelelő szívóerő és a használat során felmerülő igények magas szintű kielégítésére. Termékjellemzők: - csőhálózati, betáp- és vezérlőhálózati gyors csatlakozásokkal előszerelt szerelőlap; - kétoldali beszívó csatlakozás: jobbról és balról is beköthető csőhálózatok; - eldobható papír porzsák, 5 l-es porgyűjtő kapacitás; - vízzel mosható, biztonsági szűrőbetét; - direkthűtésű egyfázisú szénkefés elektromotorok; - intelligens motorvédelmi elektronika: túlmelegedés esetén kikapcsolja, majd automatikusan visszakapcsolja a motort Zárófedél Porzsák Burkolat Rögzítő tüske Beszívó nyílás Tömítés Illesztő furat Bekapcsoló gomb Biztonsági szűrőbetét Hőkioldó Motor Motor fedél Vezérlő panel Tömítés Vezérlőhálózati csatlakozó Betáphálózati csatlakozó Kifújó nyílás Tömítés Rögzítő tüske 17 Villamos doboz 14 Vezérlőhálózati csatlakozó 15 Betáphálózati csatlakozó Beszívó nyílás Kifújó nyílás SZERELŐLAP BEKÖTÉSE 1 - Bekötni a betáp- és vezérlőhálózat bejövő vezetékeit a szerelőlap megfelelő csatlakozóiba. 2 - Rögzíteni a csatlakozópanelt a szerelőlapba, ügyelve a megfelelő pozícionálásra

27 SINCE MÉRETEK ÉS MŰSZAKI PARAMÉTEREK Sistem Cube Típus Kód Sistem Cube Max. egyidejű felhasználók 1 Max. takarítandó felület m Max. fali csatlakozó 3 Takarító készlet VAN Betáp hálózat V ac 220/240 Frekvencia Hz 50/60 Motor teljesítmény kw 1 Áramfelvétel A 4,5 Max. légszállítás m 3 /h 178 Vezérlőhálózat V dc 12 Biztonsági szűrőbetét VAN Porzsák kapacitása l 5 Súly Kg 4 Szélesség mm 290 Magasság mm 310 Mélység mm 290 Beszívó nyílás Ø mm 40 Kifujó nyílás Ø mm 40 Zajszint kisebb, mint db(a) 70 Megjegyzés: A zajszint értéke nominális. Az értéket módosulhatnak attól függően, hogy a központi porszívó hova és milyen módon kerül beszerelésre. A KÖZPONTI PORSZÍVÓ RÖGZÍTÉSE A CUBE központi porszívó az előre kábelezett szerelőlapra (kód ) gyorscsatlakozókkal egyszerűen rögzíthető. Felszereléskor ügyeljünk a megfelelő pozícionálásra! 27

28 Lakossági szektor Gamma prodotti Meglévő és új épületek rombolás nélkül Két típus: takarítandó felület max. 60 m 2 28

29 SINCE A Jolly központi porszívónak minimális a helyigénye. A porzsák cseréje gyorsan és higiénikusan elvégezhető Rombolás nélkül, akár falon kívül is felszererelhető. Dekorfedlapoknak, lefesthetőségének köszönhetően bármilyen belső térbe esztétikusan illeszkedik. Termékjellemzők IP20 1 egyidejű felhasználó A Jolly központi porszívót elsősorban meglévő épületekbe ajánljuk, mivel működéséhez nincs szükség csőhálózat kiépítésésére, azaz rombolás nélkül beszerelhető. A készüléken található csatlakozóba 9 vagy 12 méteres gégecső illeszthető (takarítható felület kb 60 m 2 ). A Jolly központi porszívó sokféle beépítési lehetőségének köszönhetően, több készülék alkalmazásával, nagyobb alapterületű épületek takarításához is megfelelő. A Jolly Contakt központi porszívó minden műszaki paraméterében megegyezik a Jollyval. Az egyetlen különbség, hogy Jolly Contactot használhatjuk nyélen kapcsolható, távvezélet takarító készlettel. Max. takarítandó felület Max 45/60 m2 Típus KÓD Falicsatlakozók száma Max. felhasználók Vezérléses gégecsővel haszn. Ø (mm) Porzsák kapacitása (l) Betáp hálózat (V ac) Motor teljesítmény (kw) Max. légszállítás (m 3 /h) JOLLY NEM 3 220/ JOLLY Contact IGEN 3 220/

30 Lakossági szektor Meglévő és új épületek rombolás nélkül MŰSZAKI JELLEMZŐK - ABS műanyag ház - Festhető külső burkolat - Eldobható porzsák, kapacitása 3 liter - Porzsáktartó higiénikus porzsákcserét biztosít - Visszajelző lámpa: jelzi ha a porzsák megtelt - Szénkefés egyfázisú elektromotor - Intelligens motorvédelem túlmelegedés esetére - Távvezérelt gégecsővel működik (csak Jolly Contact) Felső takarófedél Keret Olvadó biztosíték Bekapcsoló gomb (Jolly ) Feszültség alá helyezés (Jolly Contact) Beszívó nyílás Gégecső csatlakozó Visszajelző lámpa: porzsák csere Fülrögzítő alsó ajtó Motorvédő biztonsági szűrő Porzsák tartó Rögzítő fül alsó ajtó Alsó takarófedél Szivacs hely (süllyesztő doboz nélküli szereléskor) Sorkapocs villamos bekötéshez Visszacsapó szelep Nyomáskapcsoló Termékazonosító cimke Kifújó nyílás Illesztő perem (Jolly süllyesztő dobozhoz) SÜLLYESZTETT SZERELÉS ( süllyesztő dobozzal) FALON KÍVÜLI SZERELÉS ( falon kívüli szerelődobozzal) Falkivágás és JOLLY süllyesztő doboz rögzítése falszerkezetben Szerelődoboz JOLLY JOLLY behelyezése 30

31 SINCE MÉRETEK ÉS MŰSZAKI PARAMÉTEREK Kód és JOLLY / JOLLY Contact méretek Típus Serie JOLLY JOLLY JOLLY Contact Kód Távvezérelt gégecsővel mőködik NEM IGEN Beszívó nyílás Ø mm Védettség IP Betáp hálózat V ac 220/ /240 Frekvencia Hz 50/60 50/60 Motor teljesítmény kw 1 1 Áramfelvétel A 5 5 Vezérlőhálózat V dc - 12 Max. légszállítás m 3 /h Olvadó biztosíték WF 10A 250V WF 10A 250V Porzsák kapacitása l 3 3 Kifújás IGEN IGEN Hangtompító NINCS NINCS Súly kg 3,8 3,8 Zajszint kisebb, mint db(a) 70 Megjegyzés: A zajszint értéke nominális. Ezek az értékek módosulhatnak attól függően, hogy a központi porszívó hova és milyen módon kerül beszerelésre. BASIC SET A csomag segítségével lehetőség nyílik arra, hogy a szabadba vezessük ki a lakás belső helyiségében felszerelt Jolly központi porzsívó által beszívott levegőt. BASIC SET (kód ) tartalma Ábra Kód Me. Leírás A JOLLY Box B C D A Jolly süllyesztő doboz B Oldalsó kifújás C Hangtompító PVC D Kifújófedél Ø 50 E F G H L E Könyök PVC 45 K/B Ø 50 F Könyök PVC 45 B/B Ø 50 G Karmantyú PVC B/B Ø 50 H mt. Cső PVC Ø 50 ADHESIVE L Speciális ragasztó (gr. 60) 31

32 Lakossági szektor Villák Üzletek Irodaházak - Műhelyek 1 Világelső Kétoldali csatlakozási lehetőség TECNO Star Dual Power öntisztítóval szerelve Könnyen mozgatható porgyűjtőtartály Kijelző panel Két egyidejű felhasználó Takarítható felület max. 450 m 2 32

33 SINCE TECNO Star Dual Power lakossági központi porszívó professzionális paraméterek ENERGIA MEGTAKARÍTÁS Több, mint 7%-kal csökkentettük a villamos fogyasztást a szívóerő megtartásával. OKOS VEZÉRLÉS A TECNO Star Dual Power vezérlése megegyezik TECNO R-evolution központi porszívó OKOS vezérlésével. Több biztonsági tényező garantálja a hosszabb élettartomot. A kezelhetőség leegyszerűsödött, az értékek egyéni igényekre szabhatók a maximális biztonság érdekében. PRECÍZIÓS KARBANTARTÁSJELZŐ RENDSZER Ellenőrző szondák sora felügyeli folyamatosan a készülék állapotát. A kijelzőn azonnal megjelenik, ha bármilyen beavatkozásra lenne szükség a rendeltetésszerű működés biztosítása érdekében. Kizárólag, ha valóban időszerű! ÖNTISZTÍTÓBLOKKAL BŐVÍTHETŐ A TECNO Star Dual Power központi porszívó bővíthető a Sistem Air univerzális, Öntisztítóblokkjával beüzemeléskor vagy egy bármilyen későbbi időpontban, mindefajta átalakítás nélkül. Termékjellemzők IP20 2 egyidejű felhasználó A TECNO Star Dual Power központi porszívó nagyobb lakossági és szolgáltató ipari épületek takarítását szolgálja max. 450 m 2 -es alapterületig. Egyéb paraméterek: - hosszabb élettartam a biztonsági vákuumszelepnek és a lágyindítású motornak köszönhetően; - Turbo üzemmódban lehetőség nyílik mindkét motor egyidejű működésére a nagyobb szívóerő érdekében; - könnyen kezelhető kijelző; - lábakon álló stabil, fém vázszerkezet; - kerekeken guruló porgyűjtő tartály gumírozott kioldó karral. Max. takarítandó felület TÍPUS KÓD Falicsatlakozók száma Max. egyidejű felhasználók OKOS vezérlés Porgyűjtő tartály kapacitása (l) Szűrőbetét felülete (cm 2 ) Betáp hálózat (V ac) Motor teljesítmény (kw) Max. légszállítás (m 3 /h) *Max 350 m2 **Max 450 m2 TECNO STAR Dual Power TS VAN /240 1,3x2 390 (*)két különálló vezérlőhálózat esetén; (**) egy vezérlőhálózat esetén 33

34 Lakossági szektor Villák Üzletek Irodaházak - Műhelyek MŰSZAKI JELLEMZŐK A TECNO Star Dual Power központi porszívó tervezésének és gyártásának valamennyi művelete az érvényben lévő normatívák, európai úniós előírások szigorú betartásával történt. Ezentúl különös figyelmet szenteltünk a funkcionalitás, a megfelelő szívóerő és a használat során felmerülő igények magas szintű kielégítésére. Egyéb paraméterek: - kétoldali beszívó csatlakozás: jobbról és balról is beköthető csőhálózatok; - programozható intelligens vezérlés, amely jelzi a karbantartási ciklusok időszerűségét (porgyűjtő tartály ürítés, szűrőbetét tisztítás, szénkefe csere); - többszörös szigetelésű, hangelnyelő motortér; - vízzel mosható, L osztályos szűrőképességű poliészter szűrőbetét; - kerekeken guruló, 62 liter kapacitású, fém porgyűjtő tartály; - lágyindítású, szénkefés, direkthűtésű motor: kisebb fogyasztás és nagyobb élettartam; - intelligens motorvédelem: túlmelegedés esetén kikapcsolja, majd automatikusan visszakapcsolja a motort. 8 Nyomáskapcsoló 9 Vezérlőpanel Kijelző 1 10 Zárófedél Kioldó kar 2 11 Motor tér 12 Kifújó nyílás 13 Főkapcsoló 14 Hővédelem Szűrőbetét védő 3 15 Betáp és vezérlőhálózati kábelbemenet Szűrőbetét 4 Fogantyú 5 16 Beszívó nyílás Lábazat 6 17 Porbevezető tölcsér 18 Porgyűjtő tartály Kerekek 7 34

35 SINCE MÉRETEK ÉS MŰSZAKI PARAMÉTEREK TECNO Star Dual Power Típus Kód OKOS vezérlés TECNO Star Dual Power TS VAN B G H D E C A Beszívó cső Ø mm 63 Kifújó cső Ø mm 63 Védettség IP 20 Betáp hálózat V ac 220/240 Frekvencia Hz 50/60 Motor teljesítmény kw 1,3x2 Áramfelvétel A 12 Vezérlőhálózat Volt dc 12 Max. légszállítás m 3 /h 390 Szűrőbetét felülete cm Porgyűjtő tartály kapacitása l 62 Hangtompító VAN Súly kg 55 Méret A mm 615 Méret B mm 633 Méret C mm 1369 Méret D mm 773 Méret E mm 450 Méret G mm 745 Méret H mm 500 Zajszint 1 motornál db(a) 64 Zajszint 2 motornál db(a) 69 A KÖZPONTI PORSZÍVÓ RÖGZÍTÉSE A központi porszívó nem igényel különleges rögzítési módot. A készülék helyének kiválasztásakor ügyeljen a hely felületére, hogy a központi porszívó tökéletesen és biztonságban üzemelhessen: - legyen tökéletesen sima és vízszintes; - legyen szilárd és vibrációmentes. Fontos továbbá a lábazat kiegyensúlyozása, hogy a készülék stabilan álljon. Kifújórács Hangtompító Ø 63 mm CSATLAKOZÁS A CSŐRENDSZEREKHEZ A készülék kétoldali beszívó-, kifújónyílással rendelkezik: a csőhálózatok jobb- vagy baloldalról egyaránt csatlakoztathatók. Kifújó cső Beszívó cső 35

36 Professzionális és ipari szektor egységes arculat, eltérő teljesítmények MODULARITÁS, KEZELHETŐSÉG ÉS ENERGIATAKARÉKOS SZABÁLYZÁS: a három alapelv a hosszú tervező- és fejlesztőmunka eredménye. A Sistem Air új professzionális/ipari termékcsaládja egy precíz tervező- és fejlesztőmunka eredménye, tökéletes válasz a piac diktálta változó követelményekre. MODULARITÁS: a teljes Sistem Air termékskála tudatos egységet alkot a működési mechanizmustól a külső megjelenésig. Az alkalmazott részegységek uniformizálása emelte az egyes készülékek műszaki színvonalát és jelentősen növelte a teljes rendszer megbízhatóságát, a piaci elvárások magasabb szintű kielégítése érdekében. KEZELHETŐSÉG: a teljes professzionális/ipari termékskála kezelhetősége a felhasználók számára leegyszerűsödött és jelentősen könnyebbé vált az egységek összerelése. A készülékekben alkalmazott új elektronikus vezérlőrendszer automatikusan növeli a motorok fordulatszámát a csőhálózatban fellépő egyidejű felhasználók számának növekedésével. Nincs szükség többé az ellenállás panelek és egyéb motorvezérlő táblák bonyolult rendszerére. ENERGIATAKARÉKOS SZABÁLYZÁS: ugyancsak az új elektronikus vezérlőrendszernek köszönhetően egyedileg szabályozható és állandó értéken tartható a felhasználó igényeit kielégítő szívóerő akkor is, ha folyamatosan változik a rendszerben fellépő egyidejű felhasználók száma. A motorok kizárólag a szükséges fordulatszámon üzemelnek, kizárólag az ehhez szükséges energiát fogyasztják, eltűnt mindenféle villamos energia pazarlás. 36

37 SINCE ENERGIA MEGTAKARÍTÁS fontossága Valamennyi új Sistem Air termék gyártása és felhasználhatósága során kiemelt figyelmet fordítottunk természeti környezetünk megóvására. A professzionális és ipari szektor valamennyi készüléke energiatakarékos szabályzással rendelkezik. A motorok mindig a felmerülő igényeknek megfelelő fordulatszámon működnek, azaz kizárólag a szükséges energiát fogyasztják. Az új szabályozással jelentős energiamegtakarítást sikerült elérnünk a szektorban használatos korábbi készülékekkel szemben. 37

38 Professzionális szektor irodaházak, sportlétesítmények, panziók, gyógyászati központok, kisebb szállodák, ipari üzemek 1 Világelső Kétoldali csatlakozási lehetőség Revo Block Professional öntisztítóblokkal Villamos csatlakozás Takarítandó felület max m 2 38

39 SINCE Revo Block professional biztonság és technológia PROFESSZIONÁLIS TELJESÍTMÉNYEK Akár napi 24 órás folyamatos üzemmód, igényekre szabott bármilyen fordulatszámon. ENERGIATAKARÉKOS SZABÁLYZÁS ÉS IGÉNYEKRE SZABOTT KARBANTARTÁS A Revo Block Professional központi porszívók új elektronikus vezérlőrendszerének köszönhetően (Sistem Air szabadalom) a felhasználók igényeire szabott szívóerő energiatakarékos szabályozással együtt érhető el. Az egyedi karbantartási ciklusok pedig a rendszer hosszú távú, problémamentes működésére jelentenek garanciát... és mindezt két gombnyomással! ÖNTISZTÍTÓBLOKKAL BŐVÍTHETŐ Valamennyi Revo Block Professional központi porszívó bővíthető a Sistem Air univerzális öntisztítóblokkjával beüzemeléskor, vagy egy bármilyen későbbi időpontban, mindefajta átalakítás nélkül. Kiválasztási táblázat A Revo Block Professional központi porszívó családdal takarítható maximális alapterület m 2. A készülékek Ø 63-as vagy Ø 80-as csőcsatlakozásokkal rendelkeznek az egyidejű felhasználók számának függvényében. Egyéb paraméterek: - hosszú távú megbízhatóság: a vákuumszelep megóvja a motort szélsőséges körülmények között is; - számítógépen megjeleníthető adatok saját software segítségével (opcionálisan vásárolható illesztőprogram); - könnyen kezelhető kijelző; - robosztus, monoblokk vázszerkezet; - fém porgyűjtő tartály, könnyen mozgatható, gumírozott kioldó karral. IP20 max. 3 egyidejű felhasználó Max. takarítható felület Max 500 m2 Max 700 m2 Max 1000 m2 Max 1200 m2 Max 1500 m2 Max 1800 m2 TÍPUS Revo Block Professional 500 Revo Block Professional 700 Revo Block Professional 1000 Revo Block Professional 1200 Revo Block Professional 1500 Revo Block Professional 1800 (*)Öntisztítóblokkal bővíthető (lásd 48. oldal) KÓD Max. egyidejű felhasználók Öntisztítóblokk előkészítés* Motor teljesítmény (kw) Betáphálózat (V ac) Max. légszállítás (m 3 /h) Szűrőbetét felülete (cm 2 ) Porgyűjtő tartály kapacitása (l) B 1 VAN 1, / B 1 VAN 2, B 2 VAN 2, / B 2 VAN 2, B 2 VAN B 3 VAN

40 Professzionális szektor irodaházak, sportlétesítmények, panziók, gyógyászati központok, kisebb szállodák, ipari üzemek MŰSZAKI JELLEMZŐK A Revo Block Professional központi porszívók tervezésének és gyártásának valamennyi művelete az érvényben lévő normatívák, európai úniós előírások szigorú betartásával történt. Ezentúl különös figyelmet szenteltünk a funkcionalitás, a megfelelő szívóerő és a használat során felmerülő igények magas szintű kielégítésére. Egyéb paraméterek: - kétoldali beszívó csatlakozás: jobbról és balról is beköthető csőhálózatok; - programozható intelligens vezérlés, amely jelzi a karbantartási ciklusok időszerűségét; - többszörös szigetelésű, hangelnyelő motortér; - vízzel mosható, L osztályos szűrőképességű poliészter szűrőbetét; - kerekeken guruló, 62 liter kapacitású fém porgyűjtő tartály; Vezérlő panel (PLC) 1 Frekvenciaváltó 2 9 Zárófedél Kijelző 3 10 Kifújó nyílás 11 Motortér 12 Főkapcsoló 13 Nyomáskapcsoló 14 Beszívó nyílás 15 Porbevezető tölcsér 16 Lábazat Porgyűjtő tartály kiemelő kar Szűrőbetét védőborítás 5 Szűrőbetét 6 Porgyűjtő tartály 7 Kerekek

41 SINCE MÉRETEK ÉS MŰSZAKI PARAMÉTEREK G Típus Kód Revo Block Professional Revo Block 500 Revo Block 700 Revo Block 1000 Revo Block 1200 Revo Block 1500 Revo Block B B B B B B E OKOS vezérlés VAN VAN VAN VAN VAN VAN Beszívó cső átmérője Ø mm Kifújó cső átmérője Ø mm C Védettség IP Betáp hálózat V ac 220/ / Frekvencia Hz 50/60 50/60 50/60 50/60 50/60 50/60 D Motor teljesítmény kw 1,5 2,2 2,2 2,2 4 4 Áramfelvétel A 5,7 5,1* 8,8 5,1 9,2 9,2 Vezérlő hálózat V dc F B A Frekvenciaváltó VAN NINCS VAN VAN VAN VAN Max. légszállítás m 3 /h * Szűrőbetét felülete cm Porgyűjtő tartály kapacitása l Kifújó nyílás VAN VAN VAN VAN VAN VAN Hangtompító VAN VAN VAN VAN VAN VAN Súly kg Méret A mm Méret B mm Méret C mm Méret D mm Méret E mm Méret F mm Méret G mm Zajszint db(a) (*) 50 Hz frekvencián MEGJEGYZÉS: A zajszint értéke nominális. A valós értékek módosulhatnak attól függően, milyen fordulatszámon működik a motor, a készülék hova és milyen módon került beszerelésre. Hangtompító CSATLAKOZTATÁS CSŐHÁLÓZATOKRA Kétoldali beszívó, kifújócsatlakozással rendelkezik, amelynek köszönhetően jobbról és balról is beköthetők. Kifújó fedél Kifújó cső Beszívó cső 41

42 Ipari szektor nagyobb ipari létesítmények, közintézmények, szállodák, irodaházak, kórházak 1 Világelső Industrial Clean big/small 42 Megbízhatóság és technológia =

43 SINCE Industrial Clean Industrial Motor Modularitás határok nélkül Kimagasló szívőerő 43

44 Ipari szektor nagyobb ipari létesítmények, közintézmények, szállodák, irodaházak, kórházak Industrial Clean Porleválasztó tartályok ENERGIATAKARÉKOS SZABÁLYZÁS ÉS IGÉNYEKRE SZABOTT KARBANTARTÁS A porleválasztó tartályok ezentúl a komplett rendszer vezérlő szerepét töltik be. Az elszívó egységek a tartályokban elhelyezett, a felhasználók igényeire szabott vezérlőpanelhez csatlakoznak, szabályozva azok működését. Az új rendszernek köszönhetően a kezelhetőség egyszerűbbé vált, a megbízhatóság növekedett. ÖNTISZTÍTÓBLOKKAL BŐVÍTHETŐ Mindkét porleválasztó tartály bővíthető a Sistem Air univerzális Öntisztítóblokkjával beüzemeléskor vagy egy bármilyen későbbi időpontban, mindefajta átalakítás nélkül. Porleválasztó tartály Öntisztítóblokkal Átfordítható csőcsatlakozások Kiválasztási táblázat IP20 Ø 80/100-as csőhálózatok Az Industrial Clean termékcsalád porleválasztó tartályai az ipari szektor területén használhatók az elszívó egységekkel és a kívánt egyidejű felhasználók számának megfelelő átmérőjű csőrendszerrel összeépítve. Egyéb paraméterek: - a biztonsági vákuumszelep megóvja az elszívó egységek motorjait szélsőséges körülmények között is; - számítógépen megjeleníthető adatok saját software segítségével; - könnyen kezelhető kijelző; - robosztus, monoblokk vázszerkezet; - fém porgyűjtő tartály, könnyen mozgatható, gumírozott kioldó karral. Motor légszállítása Típus Kód Max. egyidejű felhasználók Ø 32 csővel Max. egyidejű felhasználók Ø 40 csővel OKOS vezérlés Porgyűjtő tartály kapacitása (l) Öntisztítóblokk előkészítés Szűrőbetét felülete (cm 2 ) Betáphálózat (V ac) m 3 /h 1200 m 3 /h Industrial Clean Small Industrial Clean Big (*) Öntisztítóblokkal bővíthető (lásd 48. oldal) VAN 62 VAN / VAN 106 VAN /240

45 SINCE MÉRETEK ÉS MŰSZAKI PARAMÉTEREK G Típus Kód Industrial Clean Industrial Clean Small Industrial Clean Big OKOS vezérlés VAN VAN C D E Biztonsági vákuumszelep Ø mm VAN VAN Védettség IP Betáp hálózat V ac 220/ /240 Frekvencia Hz 50/60 50/60 Max. lészállítás m 3 /h Szűrőbetét felülete cm Porgyűjtő tartály kapacitása l Súly kg B F A Méret A mm Méret B mm Méret C mm Méret D mm Méret E mm Méret F mm Méret G mm Méret M (beszívó nyílás) mm Méret N (kifújó nyílás) mm MŰSZAKI JELLEMZŐK Nyomáskapcsoló Biztonsági vákuumszelep Intelligens vezérlés Szűrőbetét borítás Szűrőbetét Porgyűjtő tartály kioldó kar Fogantyú Porgyűjtő tartály Kerekek Zárófedél Vezérlőpanel Kifújó nyílás Beszívó nyílás Főkapcsoló Porbevezető tölcsér Az Industrial Clean porleválasztó tartályok tervezésének és gyártásának valamennyi művelete az érvényben lévő normatívák, európai úniós előírások szigorú betartásával történt. Ezentúl különös figyelmet szenteltünk a funkcionalitás, a megfelelő szívóerő és a használat során felmerülő igények magas szintű kielégítésére. Egyéb paraméterek: - kétoldali beszívó csatlakozás: jobbról és balról is beköthető csőhálózatok; - programozható intelligens vezérlés: kijelzi a karbantartási ciklusok időszerűségét; - többszörös szigetelésű, hangelnyelő motortér; - vízzel mosható, L osztályos szűrőképességű poliészter szűrőbetét; - kerekeken guruló, fém porgyűjtő tartály. 16 Lábazat 45

46 Ipari szektor nagyobb ipari létesítmények, közintézmények, szállodák, irodaházak, kórházak Industrial Motor Elszívó egységek PROFESSZIONÁLIS TELJESÍTMÉNYEK Akár napi 24 órás folyamatos üzemmód, igényekre szabott bármilyen fordulatszámon. MODULÁRIS RENDSZER Az elszívó egységek moduláris rendszere bármilyen szívóerő elérésére képes,...és eltűntek korlátok a takarítanó felület, az egyidejű felhasználók tekintetében is. Kiválasztási táblázat Az Industrial Motor elszívó egységei a professzionális és ipari szektorban alkalmazhatók, bármilyen alapterületen, bármennyi egyidejű felhasználó esetén. A megfelelő csőrendszer(gerinc-, és leágazóhálózatok átmérője, eltávolítandó anyagok fajtája) kiválasztását a felhasználói igények határozzák meg. Egyéb paraméterek: - alu ötvözetből készült, oldalcsatornás turbinával szerelt háromfázisú motor: semmilyen karbantartást nem igényel; - a beépített csatlakozó pontokon keresztül történik az elszívó egységek és a porleválasztó tartály összekötése. Max. egyidejű felhasználók Típus Kód Frekvenciaváltó Max. légszállítás (m 3 /h) Motor teljesítmény (kw) Betáphálózat (V ac) Áramfelvétel (A) Industrial Motor U M NINCS 304 2,2 3 /400 5,1 Industrial Motor U1 Matic M VAN 366 2,2 3 /400 5,1 Industrial Motor U M NINCS /400 9,2 Industrial Motor U2 Matic M VAN /400 9,2 Industrial Motor U M NINCS 536 5,5 3 /400 11,3 Industrial Motor U3 Matic M VAN 740 5,5 3 /400 11,3 4 Industrial Motor U4 Matic M VAN 914 7,5 3 /400 15,1 46

47 SINCE MÉRETEK ÉS MŰSZAKI PARAMÉTEREK Típus Kód Industrial Motor U1 U1 Matic U2 U2 Matic U3 U3 Matic U4 Matic M M M M M M M Frekvenciaváltó NINCS VAN NINCS VAN NINCS VAN VAN Védettség IP IP Betáp hálózat V ac 3/400 3/400 3/400 3/400 3/400 3/400 3/400 Frekvencia Hz 50/60 50/60 50/60 50/60 50/60 50/60 50/60 Motor teljesítmény kw 2,2 2, ,5 5,5 7,5 Áramfelvétel A 5,1* 5,1 9,2* 9,2 11,3* 11,3 15,1 Vezérlőhálózat V dc Max. légszállítás m 3 /h 304* * * Kifújás VAN VAN VAN VAN VAN VAN VAN Súly kg Méret A mm Méret B mm Méret C mm Méret D mm ,5 202,5 182,5 Méret E mm Méret F mm Méret G (beszívó nyílás) mm Méret H (kifújó nyílás) mm Méret L mm Méret M mm Zajszint kisebb, mint db(a) MŰSZAKI JELLEMZŐK (*) 50 Hz frekvencián MEGJEGYZÉS: A zajszint értéke nominális. A valós érték módosulhat annak függvényében, milyen fordulatszámon működik a motor, a készülék hova és milyen módon került beszerelésre. OUT kifújó nyílás IN (porgyűjtő tartály bemenet) Kifújó nyílás (hangtompítóval) Beszívó nyílás (hangtompítóval) Motor Védőburkolat Vezérlő panel Frekvenciaváltó Elszívó turbina Villamos bekötődoboz Az elszívó egységek tervezésének és gyártásának valamennyi művelete az érvényben lévő normatívák, európai uniós előírások szigorú betartásával történt. Ezentúl különös figyelmet szenteltünk a funkcionalitás, a megfelelő szívóerő és a használat során felmerülő igények magas szintű kielégítésére. Egyéb paraméterek: - CE minősítésű, IP 55-ös védettségű, F szigetelésű fokozatú, megnövelt hangcsillapítással szerelt elszívó turbina. - Mágneskapcsoló: védelem a gépen lévő villamos dobozban. - Automatikus hűtőventillátorral védett frekvenciaváltó, leválasztókapcsoló. 9 Lábazat 47
