1 fischer Solar-fix 2013/11 Szerelési rendszer napelemekhez

2 fischer: innovatív megoldások napelemekhez Kiválasztási táblázat a Solar-fix elemekhez GT 5mm Speciális alkalmazások GTT Solar-premium STFP GTP GTR Solar-light ÚJ! 22%-kal könnyebb Solar-mid ÚJ! 33%-kal könnyebb PMU STFN GTPR Solar-fish STSR/STSI M10 STFS GT 8mm STSR M12 Hozzávetőleges távolságok az alátámasztások között ÚJ! 22%-kal könnyebbr Solar-light Solar-fish Solar-mid Solar-premium ÚJ! 33%-kal könnyebb 2 *Egyéb kombinációk lehetségesek a szél-, és hóterhelés figyelembe vételével.

3 ttazione Progettazione e e po Prodotti fischer Sviluppo Prodotti Doc. n. DATI SCHEDA TECNICI leszorító és DATI TECNICI Minden panelvastagsághoz 30-tól 52 mm-ig Mindegyik profilnál alkalmazható (Solar-light/fish/mid/premium) Teljesen előszerelt Rugós Format: SDT Rev. B Data: 20/02/06 SDT130A14 Doc. n. SDT130A14 Rev. 0 del 18/02/13 Rev. 0 del 18/02/13 Pagina 5 di 8 Pagina 5 di 8 er PMU sistema e PMCU di montaggio per sistema Solar-fix di montaggio Solar-fix Előnyök i installazione Pagina 5 di 8 o: Morsetto Oggetto: PMU e PMCU Morsetto per PMU sistema e PMCU di montaggio per sistema Solar-fix di montaggio Solar-fix U Esempi di 2.3 installazione PMU Esempi di installazione PMU univerzális végleszorító Format: SDT Rev. B Data: 20/02/06 fischer PMU telepítése záró pozícióban Progettazione e Sviluppo Prodotti SCHEDA DATI TECNICI Forma Rev. B Data: 2 Doc. n Rev. 0 Pagina Oggetto: Morsetto PMU e PMCU per sistema di montaggio Solar- 2.3 PMU Esempi di installazione fischer PMU telepítése közbenső pozícióban fischer PMCU univerzális közbenső leszorító Előnyök Minden panelvastagsághoz 30-tól 52 mm-ig Mindegyik profilnál alkalmazható (Solar-light/fish/mid/premium) Teljesen előszerelt Rugós 3

4 fischer Solar-fix Szerelési rendszer napelemekhez 6. oldal Fix és állítható tető horgok Rugalmas rendszer a leggyakrabban alkalmazott ferdetetőkhöz Gyors és biztonságos szerelhetőség 8. oldal Integrált megoldások ferdetetőkhöz A tető megőrzi az eredeti funkcióját Profil tömítésekkel előszerelt Solar-Int BD 10. oldal Előszerelt háromszög konzolok Gyors és könnyű szerelhetőség Szél- és hóterhelésnek ellenáll 12. oldal Könnyű szerkezeteknél alkalmazható Minimális terhelés az épület szerkezetére Gyors moduláris telepítés (déli vagy keletnyugati megoldás) 4

5 14. oldal Alkalmas hullámlemezekhez és szendvicspanelekhez Csökkentett szerkezet súly A profilok a hullámlemezekhez és szendvicspanelekhez csatlakoznak Mindössze három termék 16. oldal Egyedi megoldások minden egyes projekthez és talajtípushoz Különböző megoldások a telepítések típusai szerint Egy vagy két oszlopos megoldások Megoldások beton alapokkal 18. oldal Egyedi megoldásokhoz Sokoldalú rendszer számos alkalmazáshoz Kompatibilis a SaMontec rendszerrel 20. oldal Mindegyik profilnál alkalmazható Gyorsan szerelhető Kompatibilis a SaMontec rendszerrel 5

6 Megoldások ferde tetőhöz Előnyök Flexibilis rendszer a legtöbb típusú ferdetetőhöz Fix GT vagy állítható GTR-GTT-GTP és GC horog arab tetőcserepekhez Korrózióálló horgok és aluminium profilok teljes választéka Kompatibilis Solar-fish és Solar-light profilokkal 1: Szerelje fel a horgokat 2: Helyezze be a csavarokat a Solar-Fisch Profilba 3: Telepítse a modult Horog - profil - leszorító 6 kwp ferdetetőn 13 kwp ferdetetőn 6

7 GTU A2 GTUB A2 GT A2 GTP A2 GTPR A2 GTR A2 GTT A2 GC A2 HORGOK Horogvastagság (mm) GTU A Állítható cserép horog GTU A2 6 GTUB A Állítható cserép horog GTUB A2 6 GT 130 A Cserép horog GT A2 5 GT 130/8 A Cserép horog GT A2 8 GT 150 A Cserép horog GT A2 5 GT 150/8 A Cserép horog GT A2 8 GTP A Horog lapos cseréphez GTP A2 5 GTPR A Állítható cserép horog GTPR A2 5 GT R A Állítható cserép horog GTR A2 5 GTT A Állítható cserép horog GTT A2 5 GC A Állítható horog mediterrán cseréphez GC A2 5 PROFILOK Solar-Light Solar-Fish CPN AL Súly (kg/m) Solar-light 3,15 m Alumínium profil 0,72 Solar-fish 3,15 m Alumínium profil 0,92 Solar-fish 3,35 m Alumínium profil 0,92 Solar-fish 4,20 m Alumínium profil 0,92 CPN AL Csatlakozó Solar Light/Fish/Mid profilokhoz - PMU PMCU PMC G PMF G LESZORÍTÓK Panelvastagság (mm) PMU Univerzális leszorító PMCU Univerzális közbenső leszorító PMC G Végleszorító üveg és keret nélküli panelekhez 7-9 PMF G Közbenső leszorító üveg és keret nélküli panelekhez 7-9 RHS A2 Facsavar SPL AL AK SP TARTOZÉKOK MW SP A2 DAE FV PS 7

8 Solar-Int: Integrált megoldások ferdetetőkhöz Előnyök Igényes kialakítás, tetőbe rejtett megoldás A tető megőrzi az eredeti funkcióját Előszerelt profil tömítés Vízelvezetés a profil középső csatornájában Alumínium profilok 1: A vertikális profil elhelyezése és rögzítése 2: A panelek és a horizontális modul felhelyezése 3: A csatlakozások meghúzása MC profil részlet Kapcsolat a tető lemezeléséhez 4 kwp háztetőn 8

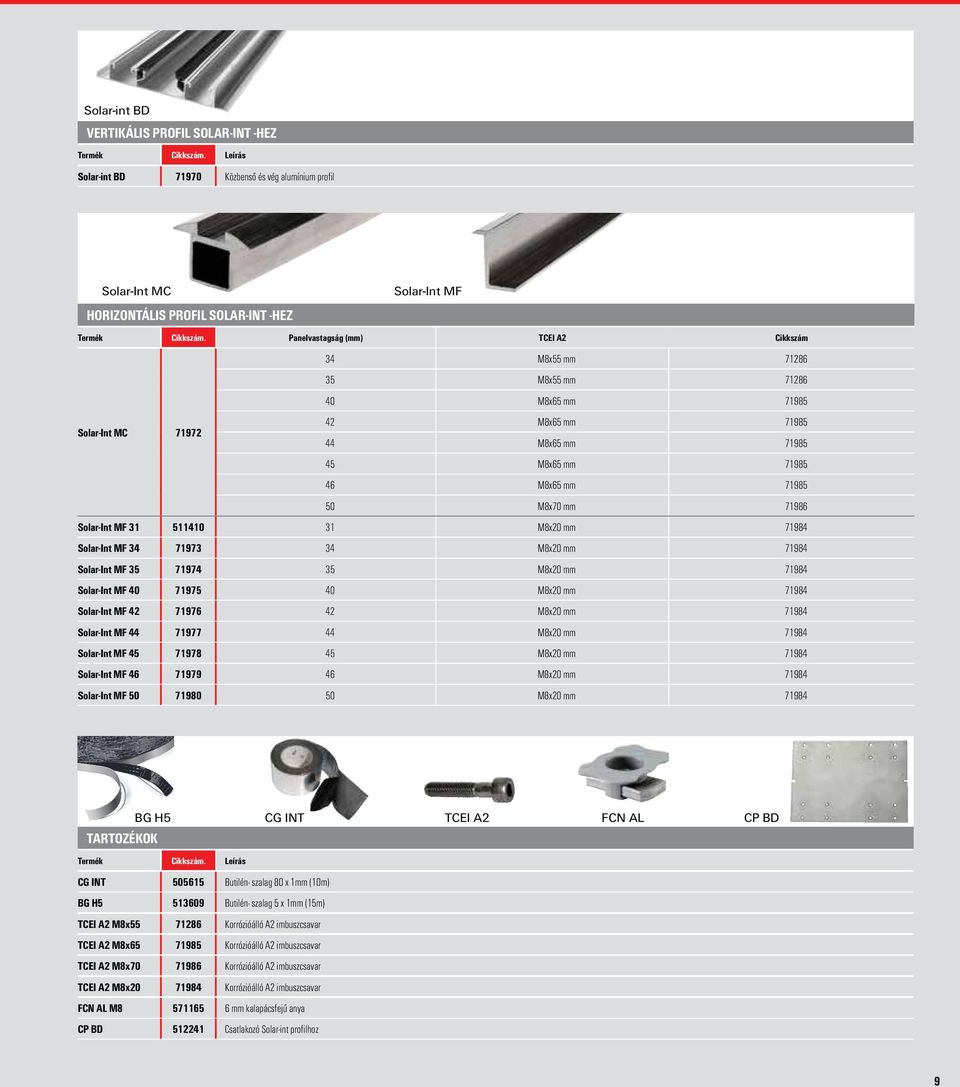

9 Solar-int BD VERTIKÁLIS PROFIL SOLAR-INT -HEZ Termék Cikkszám. Solar-int BD Leírás Közbenső és vég alumínium profil Solar-Int MC Solar-Int MF HORIZONTÁLIS PROFIL SOLAR-INT -HEZ Termék Cikkszám. Solar-Int MC Panelvastagság (mm) TCEI A2 Cikkszám 34 M8x55 mm M8x55 mm M8x65 mm M8x65 mm M8x65 mm M8x65 mm M8x65 mm M8x70 mm Solar-Int MF M8x20 mm Solar-Int MF M8x20 mm Solar-Int MF M8x20 mm Solar-Int MF M8x20 mm Solar-Int MF M8x20 mm Solar-Int MF M8x20 mm Solar-Int MF M8x20 mm Solar-Int MF M8x20 mm Solar-Int MF M8x20 mm BG H5 CG INT TCEI A2 FCN AL CP BD TARTOZÉKOK Termék Cikkszám. Leírás CG INT Butilén- szalag 80 x 1mm (10m) BG H Butilén- szalag 5 x 1mm (15m) TCEI A2 M8x Korrózióálló A2 imbuszcsavar TCEI A2 M8x Korrózióálló A2 imbuszcsavar TCEI A2 M8x Korrózióálló A2 imbuszcsavar TCEI A2 M8x Korrózióálló A2 imbuszcsavar FCN AL M mm kalapácsfejű anya CP BD Csatlakozó Solar-int profilhoz 9

10 Megoldások vízszintes felületekre Előnyök Előszerelt, állítható alumínium konzolok ( ) Gyors és egyszerű megoldások Nagy szél-, és hóterhelés ellenállóság Új környezetbe illeszkedő szerelési megoldások (10-13 ) Premium rendszer háromszögkonzolok közötti nagy távolságok áthidalásához 1: A vízzáró rögzítési pont kialakítása 2: STFN vagy STFS vagy STFP rögzítése 3: Profil elhelyezése 100 kwp lapostetőn 85 kwp STFP-vel 45 kwp STFN-nel 10

11 STFS STFN STFP BP AL HÁROMSZÖG KONZOLOK Hossz (mm) Súly (kg/m) STFS Előszerelt háromszög konzol - 1,00 STFN Előszerelt háromszög konzol - 2,53 STFP Előszerelt háromszög konzol - 8,60 BP AL 4 m 13x Merevítés háromszög konzolhoz (13 mm x 6 mm) ,00 BP AL 6 m 20x Merevítés háromszög konzolhoz (20 mm x 6 mm) ,53 PROFILOK Solar-Light Solar-Fish Solar-Mid Solar-Premium CPN AL CP SM Hossz (mm) Súly (kg/m) Solar-light 3,15 mt Alumínium profil ,72 Solar-fish 3,15 mt Alumínium profil ,92 Solar-fish 3,35 mt Alumínium profil ,92 Solar-fish 4,20 mt Alumínium profil ,92 Solar-mid 5,25 mt Alumínium profil ,95 Solar-premium 6,00 mt Alumínium profil ,97 CPN AL Csatlakozó Solar Light/Fish/Mid profilokhoz - - CP SM Csatlakozó Solar Premium profilokhoz - - PMU PMCU PMC G PMF G ELŐSZERELT LESZORÍTÓK Termék Cikkszám Leírás Panelvastagság (mm) PMU Univerzális leszorító PMCU Univerzális kozbenső leszorító PMC G Végleszorító üveg és keret nélküli panelekhez 7-9 PMF G Közbenső leszorító üveg és keret nélküli panelekhez 7-9 RHS A2 Facsavar SPL AL AK SP TARTOZÉKOK MW SP A2 DAE FV PS 11

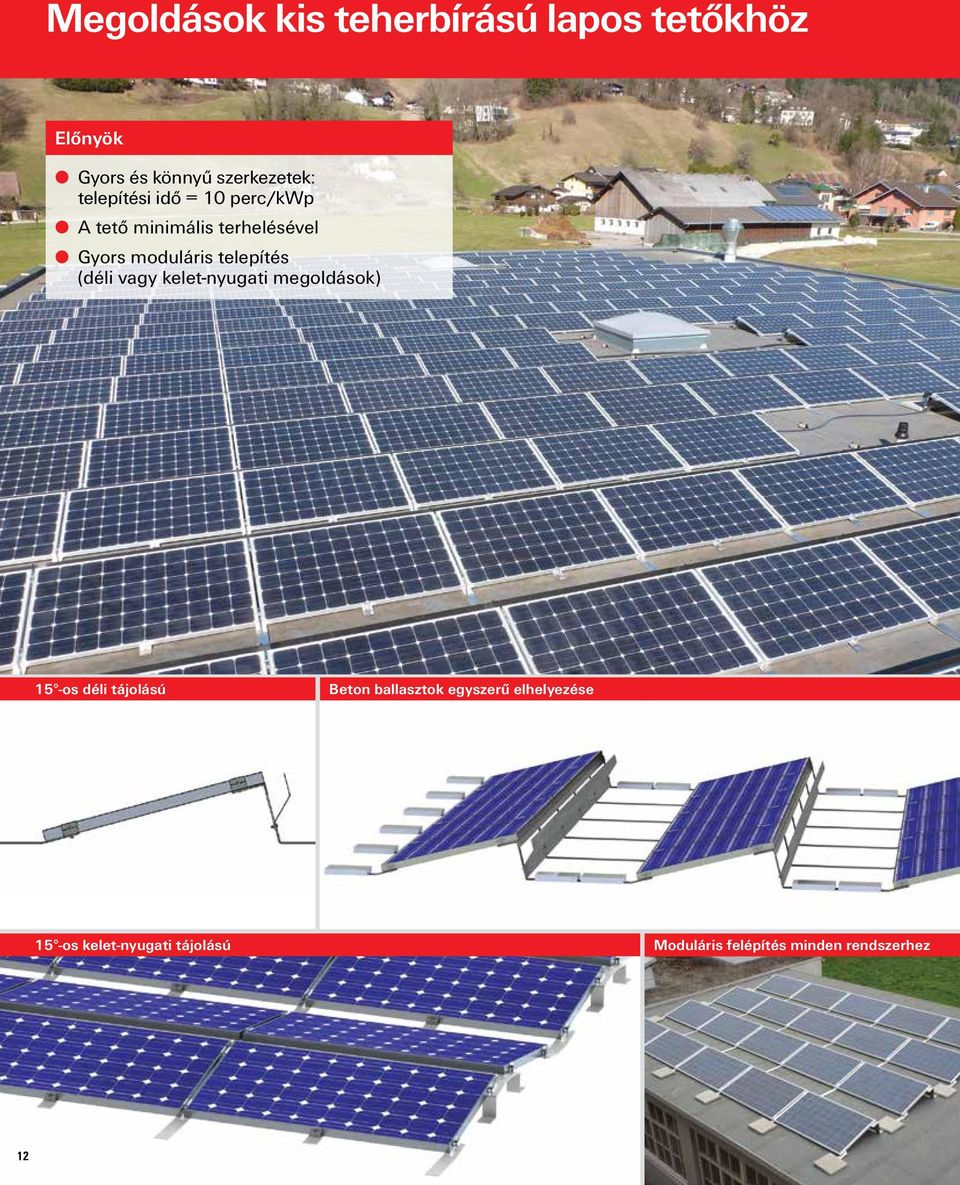

12 Megoldások kis teherbírású lapos tetőkhöz Előnyök Gyors és könnyű szerkezetek: telepítési idő = 10 perc/kwp A tető minimális terhelésével Gyors moduláris telepítés (déli vagy kelet-nyugati megoldások) 15 -os déli tájolású Beton ballasztok egyszerű elhelyezése 15 -os kelet-nyugati tájolású Moduláris felépítés minden rendszerhez 12

13 Déli tájolású telepítés Alkalmas minden modul mérethez Projekt támogatás a ballaszt kövek meghatározásához Moduláris rendszer a tetszőleges elrendezéshez Hátoldali szél-, és hóvédelem a terhelés csökkentése végett Áramvonalas rendszer Csökkentett szállítási költségek 15 -os dőlésszög kelet-nyugati tájolású telepítés Alkalmas minden modul mérethez Ideális megoldás a maximális teljesítmény eléréséhez Projekt támogatás a ballaszt kövek meghatározásához Moduláris rendszer a tetszőleges elrendezéshez Áramvonalas rendszer Új rendszer: POWERSKIN napelem homlokzat 13

14 Solar csarnok megoldások Előnyök Gyors és bizonságos szerelési rendszer Profilok hullámlemezhez rögzítéshez speciális szegeccsel és butilén szalaggal A csökkentett súlyú szerkezet leegyszerűsíti a szerelést Ívelt szerkezetekkel is kompatibilis 1: A szalag felhelyezése 2: Furat elkészítése a profilon és tetőn keresztül 3: Rögzítés szegeccsel 50 kwp ívelt felületen 120 kwp ipari tetőkön 75 kwp keretnélküli panelekkel 14

15 Solar-Flat Solar 40/30 PROFILOK Hossz (mm) Súly (kg/m) Solar-flat 5,25 m Alumínium profil vertikális modulhoz ,72 Solar-flat 4,20 m Alumínium profil vertikális modulhoz ,72 Solar-flat P Alumínium profil vertikális modulhoz 400 0,72 Solar 40/30 6,00 m Alumínium profil horizontális modulhoz ,06 Solar 40/ mm Alumínium profil horizontális modulhoz 200 1,06 CG INT RS AL PROFIL RÖGZÍTÉS CG INT Butilén-szalag 80 x 1mm (10m) RS AL Alumínium szegecs EPDM tömítéssel PMU PMCU PMC G PMF G ELŐSZERELT LESZORÍTÓK Panelvastagság (mm) PMU Univerzális leszorító PMCU Univerzális kozbenső leszorító PMC G Végleszorító üveg és keret nélküli panelekhez 7-9 PMF G Közbenső leszorító üveg és keret nélküli panelekhez 7-9 Legjobb megoldás a leesés megakadályozására UNI EN-795 Certificated 15

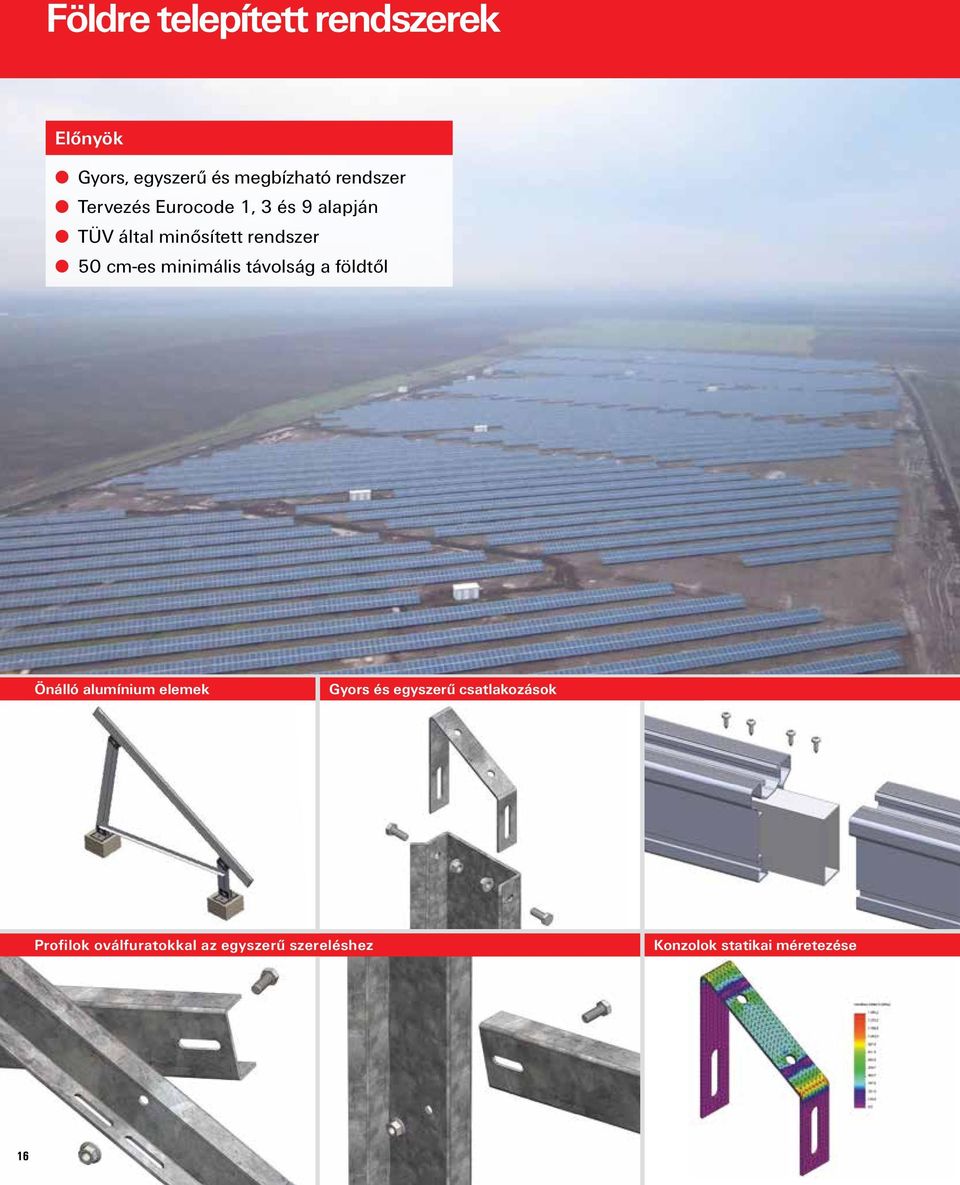

16 Földre telepített rendszerek Előnyök Gyors, egyszerű és megbízható rendszer Tervezés Eurocode 1, 3 és 9 alapján TÜV által minősített rendszer 50 cm-es minimális távolság a földtől Önálló alumínium elemek Gyors és egyszerű csatlakozások Profilok oválfuratokkal az egyszerű szereléshez Konzolok statikai méretezése 16

17 AlUmínium rendszer beton ballaszttal Alumínium tartószerkezeti rendszer A2-es korrózióálló tartozékokkal Univerzális rendszer különböző dőlésszögekkel Lehetséges 2 álló vagy 3 fekvő modul telepítése A telepítéshez vasbeton alapok szükségesek Projekt támogatás a rögzítési pontok közötti fesztáv meghatározásával FÖLDRE SZERELHETŐ RENDSZER SZIMPLA VAGY DUPLA PANELEKKEL Tüzihorganyzott acél szerkezet,alumínium vagy acél sínekkel A2-es korrózióálló tartozékok Univerzális rendszer különböző szögekkel Ideális rendszer nagy szélterhelésekhez Gyors és olcsó megoldás Lehetséges 2 álló vagy 3 fekvő modul telepítése Alkalmas minden talajtípushoz. A rendszer levert acél- vagy bebetonozott cölöpre épül Projekt támogatás a rögzítési pontok közötti fesztáv meghatározásával 17

18 Speciális alkalmazások Előnyök Egyedi megoldások Kompatibilis a SaMontec rendszerrel STSR csavar tömítéssel fához STSI csavar tömítéssel fémhez Lapostető SaMontec rendszerrel Speciális rendszer ipari fedésekhez Speciális rendszer TP AL és REP AL profilhoz Homlokzati rendszerek 18

19 Solar-Fish PROFILOK Solar-fish 3,15 m Alumínium profil Solar-fish 3,35 m Alumínium profil Solar-fish 4,20 m Alumínium profil TP AL 6 m Alumínium profil REP AL 6 m Alumínium profil BP 13x6 6 m Alumínium profil BP 20x6 6 m Alumínium profil TP AL REP AL BP AL STSR A2 STSI A2 CSAVAROK ALÁTÉTTEL STSR M mm A Csavar tömítéssel fához STSR M mm A Csavar tömítéssel fához STSR M mm A Csavar tömítéssel fához STSR M mm A Csavar tömítéssel fához STSI M mm A Csavar tömítéssel fémhez STSI M mm A Csavar tömítéssel fémhez SSP A2 TARTOZÉKOK SSP SPEED MW SU A2 MW SA A2 DLA A2 SSP 10 A Csatlakozólap STSR és STSI -hez SSP 12 A Csatlakozólap STSR és STSI -hez SSP 10 SPEED Gyorscsatlakozó + SSP csatlakozó lemez SSP 12 SPEED Gyorscsatlakozó + SSP csatlakozó lemez MW SU A Derékszög profil MW SA A Derékszög profil DLA A Csatlakozó állókorcos tetőhöz Szerelési rendszer gépészeti és elektromos alkalmazásokhoz 19

20 Tartozékok PMF PMC ELŐSZERELT LESZORÍTÓK Megjegyzés PMF Előszerelt végleszorító 31 mm-es panelhez Nem alkalmazható Solar-light profilhoz PMF Előszerelt végleszorító 34 mm-es panelhez Nem alkalmazható Solar-light profilhoz PMF Előszerelt végleszorító 35 mm-es panelhez Nem alkalmazható Solar-light profilhoz PMF Előszerelt végleszorító 36 mm-es panelhez Nem alkalmazható Solar-light profilhoz PMF Előszerelt végleszorító 38 mm-es panelhez Nem alkalmazható Solar-light profilhoz PMF Előszerelt végleszorító 40 mm-es panelhez Nem alkalmazható Solar-light profilhoz PMF Előszerelt végleszorító 42 mm-es panelhez Nem alkalmazható Solar-light profilhoz PMF Előszerelt végleszorító 45 mm-es panelhez Nem alkalmazható Solar-light profilhoz PMF Előszerelt végleszorító 46 mm-es panelhez Nem alkalmazható Solar-light profilhoz PMF Előszerelt végleszorító 50 mm-es panelhez Nem alkalmazható Solar-light profilhoz PMC Előszerelt közbenső leszorító mm-es panelhez Nem alkalmazható Solar-light profilhoz PMC Előszerelt közbenső leszorító mm-es panelhez Nem alkalmazható Solar-light profilhoz PMC Előszerelt közbenső leszorító mm-es panelhez Nem alkalmazható Solar-light profilhoz PMC Előszerelt közbenső leszorító mm-es panelhez Nem alkalmazható Solar-light profilhoz PMC Előszerelt közbenső leszorító mm-es panelhez Nem alkalmazható Solar-light profilhoz PMF PMC FEKETE, ELŐSZERELT LESZORÍTÓK Megjegyzés PMF Fekete, előszerelt végleszorító 35 mm-es panelhez Nem alkalmazható Solar-light profilhoz PMF Fekete, előszerelt végleszorító 40 mm-es panelhez Nem alkalmazható Solar-light profilhoz PMF Fekete, előszerelt végleszorító 46 mm-es panelhez Nem alkalmazható Solar-light profilhoz PMF Fekete, előszerelt végleszorító 50 mm-es panelhez Nem alkalmazható Solar-light profilhoz PMC Fekete, előszerelt közbenső leszorító mm-es panelhez Nem alkalmazható Solar-light profilhoz PMC Fekete, előszerelt közbenső leszorító mm-es panelhez Nem alkalmazható Solar-light profilhoz PMC Fekete, előszerelt közbenső leszorító mm-es panelhez Nem alkalmazható Solar-light profilhoz PMC Fekete, előszerelt közbenső leszorító mm-es panelhez Nem alkalmazható Solar-light profilhoz SPM AL FCN AL DAE TARTOZÉKOK Megjegyzés SPM AL Alumínium segédlet PMF leszorítóhoz FCN AL M mm kalapácsfejű anya - DAE DAE lopásgátló rézgolyó - TC Leszorító napkollektorhoz - TC 20

21 MF MC LESZORÍTÓK Csavar MF Végleszorító 34 mm-es panelhez TCEI M8x30 mm MF Végleszorító 35 mm-es panelhez TCEI M8x35 mm MF Végleszorító 36 mm-es panelhez TCEI M8x35 mm MF Végleszorító 38 mm-es panelhez TCEI M8x35 mm MF Végleszorító 40 mm-es panelhez TCEI M8x40 mm MF Végleszorító 42 mm-es panelhez TCEI M8x40 mm MF Végleszorító 44 mm-es panelhez TCEI M8x40 mm MF Végleszorító 45 mm-es panelhez TCEI M8x45 mm MF Végleszorító 46 mm-es panelhez TCEI M8x45 mm MF Végleszorító 50 mm-es panelhez TCEI M8x50 mm MC Közbenső leszorító mm-es panelhez TCEI M8x35/55 mm panelvastagság szerint MF MC FEKETE LESZORÍTÓK Csavar MF 35 fekete Fekete végleszorító 35 mm-es panelhez TCEI M8x35 mm MF 46 fekete Fekete végleszorító 46 mm-es panelhez TCEI M8x45 mm MC fekete Fekete közbenső leszorító mm-es panelhez TCEI M8x35/55 mm panelvastagság szerint TCEI A2 IMBUSZCSAVAROK TCEI M8x30 mm A Korrózióálló A2 imbuszcsavars TCEI M8x35 mm A Korrózióálló A2 imbuszcsavars TCEI M8x40 mm A Korrózióálló A2 imbuszcsavars TCEI M8x45 mm A Korrózióálló A2 imbuszcsavars TCEI M8x50 mm A Korrózióálló A2 imbuszcsavars TCEI M8x55 mm A Korrózióálló A2 imbuszcsavars TCEI M8x65 mm A Korrózióálló A2 imbuszcsavars TCEI M8x70 mm A Korrózióálló A2 imbuszcsavars 21

22 Tartozékok PPI AL ZÁRÓRENDSZER PV-MODULOK KÖZÖTT PPI AL Alumínium íves profil FV PS FV-PS FV PS Előszerelt szerelési segédlet RHS A2 KALAPÁCSFEJŰ CSAVAROK RHS M8x20 mm A Kalapácsfejű csavar Önfúró csavar Önfúró csavarok Önfúró csavar 4,8x Önfúró csavar 4,8 x 32 A2 hatlap fejjel Önfúró csavar 3,5x9, Önfúró csavar SKS A2 HATLAPFEJŰ CSAVAROK SKS M8x20 mm A Hatlapfejű csavar SKS M8x50 mm A Hatlapfejű csavar SKS M10x30 mm A Hatlapfejű csavar SKS M10x50 mm A Hatlapfejű csavar SKS M10x70 mm A Hatlapfejű csavar 22

23 MU F A2 PRÉSELT ALÁTÉTES ANYA MU F M8 A Préselt alátétes anya MU F M10 A Préselt alátétes anya MU F M12 A Préselt alátétes anya XC AL MW SP A2 PXC AL CSATLAKOZÓ ELEMEK XC AL Kereszt csatlakozó PXC AL Kereszt csatlakozó (STSR és STSI) MW SP A Rács csatlakozó AK SP AK SP BLACK AK SM PROFIL ZÁRÓDUGÓK AK SP AK SP szürke záródugó Solar-fish profiliokhoz AK SP BLACK AK SP fekete záródugó Solar-fish profiliokhoz AK SM AK SP fekete záródugó Solar-premium profiliokhoz Méretezzen Solar-fix rendszert szoftverrel! fischer Solar-fix szoftver Solarfix 2.0 szoftver: hasznos eszköz az anyagigény kiszámításához és szerelési útmutatásokhoz Tervezőknek és kivitelezőknek Eurocode 1, 3 és 9 alapján Frissített modul adatok WEB APP, hogy mindig Önnel legyen 23

24 A SOLARFIX és COMPUFIX tervező szoftver egyszerűsíti a tervezést és kivitelezést. Solarfix 2.2 szoftver: hasznos eszköz az anyagigény kiszámításához és szerelési útmutatásokhoz. Acél és nylon dübelek biztonságos, gazdaságos és fáradságmentes tervezése, kivitelezése. Az automatikus számítás azonnali információt nyújt a változtatások kihatásairól. A felhasználóbarát Windows Vista interfész lehetővé teszi a hosszas képzés nélkül használatot. A 3D-s navigáció használatával, térben könnyen forgathatóak, dönthetőek és nagyíthatóak a tervezések. Automatikus varázsló nyújt támogatást részletes utasításokkal. Elérhető műszaki engedélyek. Ingyenes letöltés és frissítés os szolgáltatást nyújtunk Mint megbízható partner, bármikor szívesen rendelkezésére állunk, ha egyéni igényeivel kapcsolatban tanácsra, gyakorlati segítségre van szüksége: fischer partner: Termékskálánk a vegyi rögzítésektől az acéldübeleken át a műanyag dübelekig terjed. Kompetenciánk és innovációink alapja saját kutatásfejlesztési tevékenységünk. Világszerte több mint 100 országban vagyunk aktív értékesítési szolgáltatással jelen. Szakképzett felhasználás-technikai tanácsadással segítjük a gazdaságos és előírásszerű rögzítési megoldásokat igény esetén az építkezés helyszínén is. Oktatás, akár akkreditációval is Önöknél vagy a fischer AKADÉMIÁN. Tervező és méretező szoftver az igényes rögzítésekért. Cod. Az esetleges nyomdai - Stampa hibákért Papergraf felelősséget s.p.a. - Ed. nem 12/2012 vállalunk. fischer Hungária 1117 Budapest, Szerémi út 7/b. Telefon: Fax: info@fischerhungary.hu
