1 Hídépítés 1. előad adás Kis LászlL szló Szabó Balázs 2012.

2 Előadás vázlat Hídépítési alapfogalmak Hidak osztályozása / típusok Hídtervezési követelmények Hídtervezési fázisok Szabványok Hídépítés története Hidász mérnökök Rekordok Feltekeredő gyaloghíd, London 2

3 Hidászok jelmondata Az út arra való, hogy összekösse a hidakat. /régi hidász mondás/ 3

4 Hídépítési alapfogalmak Híd fogalma: olyan építmény, amely arra szolgál, hogy átvezesse valamely közút, vasút, kerékpáros-, vagy gyalogút forgalmát egy bizonyos akadály (völgy, út, vasút, vízfolyás stb.) fölött, és szabad nyílása nagyobb, mint 2,00 m. A 2,00 m alatti műtárgyakat gyűjtőnéven átereszeknek nevezzük. Megyeri híd 4

5 Hidak részei I. FELSZERKEZET ALÉPÍTMÉNY 5

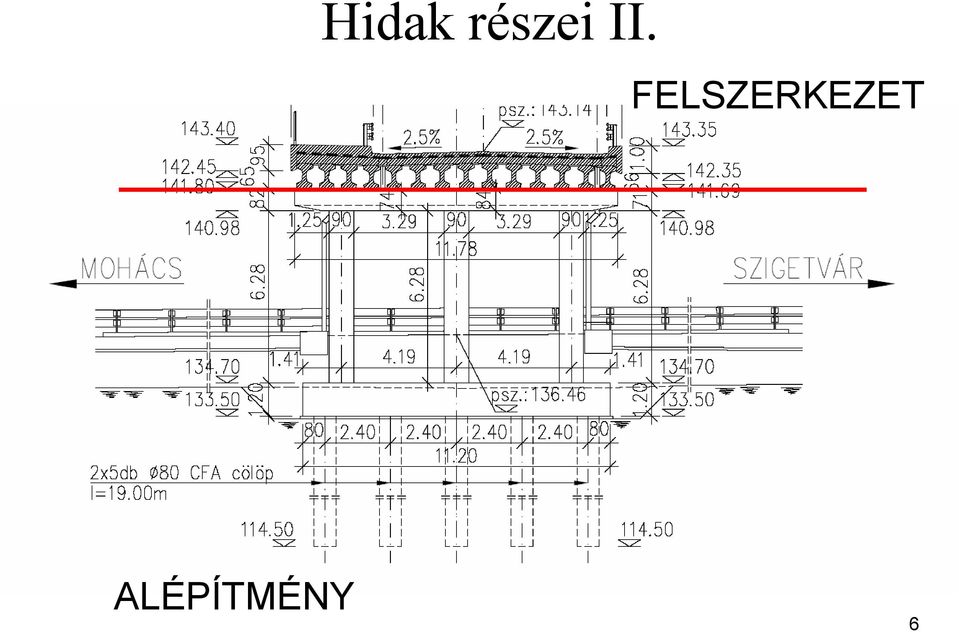

6 Hidak részei II. FELSZERKEZET ALÉPÍTMÉNY 6

7 Hidak részei III. Alépítmény részei: alapozás (sík, cölöp, kút, szekrény) felmenő szerkezet (falak, oszlopok) fejgerenda vagy szerkezeti gerenda saruzsámoly térdfal, szárnyfalak Fő funkció: a felszerkezet terheinek biztonságos továbbítása az altalajra. Hídfő: a szélső támaszok neve. Pillér (mederpillér, parti pillér): a közbenső támaszok neve. Szokásos szerkezeti elem elnevezések: Hídfő szerkezeti gerenda, Pillér fejgerenda, Hídfőfal Hídfő oszlopok, Pillér oszlopok Pilon 7

8 Hidak részei IV. Felszerkezet részei: Pályaszerkezet: Funkcionális rész: közúti, gyalogos vagy kerékpáros pályaburkolat, vagy vasúti felépítmény Szigetelést védő réteg (beton, vagy aszfalt [MA, vagy AC]) Szigetelés [RMA (szórt) vagy 2 réteg vastag bitumen lemez] RMA: rugalmas műanyag alapú szigetelés. Pályalemez Főtartók: gerendák, hossz-, kereszt- és végkereszttartók. Hídtartozékok (ld. következő dián) Kiegyenlítő-, vagy úszólemez: a hídfő és a háttöltés süllyedés különbségét hivatott kiegyenlíteni, csökkenteni. Saruk: a felszerkezet részei (ha vannak), a felszerkezet terheit továbbítja az alépítményekre. A mai, modern hídépítésben a térbeli erőjáték miatt a pályalemez szerves része a főtartóknak, így ez az éles elválasztás már nem lehetséges. 8

9 Hidak részei V. Hídtartozékok: a híd funkciójának betöltése miatt van szükség rájuk, általában nem teherviselő szerkezeti elemek. dilatációk (aszfalt-, műgumi-, fésűs dilatáció), szegélyek, bevonatok (BV1, BV2, BV3) korlátok (vezetőkorlát a kocsipálya szélein, gyalogos korlát, üzemi korlát), zajvédő falak, vakítás elleni védelem, leesés elleni védelem víznyelők, csepegtető csövek, vizsgáló lépcsők, vizsgáló lépcső korlát, surrantók, szélzsák, hídvilágítás, közművezetékek (víz, távközlés, csatorna, gáz, ÜHK stb.), hajózási jelzések (táblák, táblák megvilágításai, radarok), speciális vizsgálóberendezések (pl. hágcsók, hidak stb.), repülés biztonsági jelzések (éjszakai magasságjelző fény), vízmérce (álló, fekvő) terelősín felcsapódás elleni védelem (vasúti hidaknál) 9

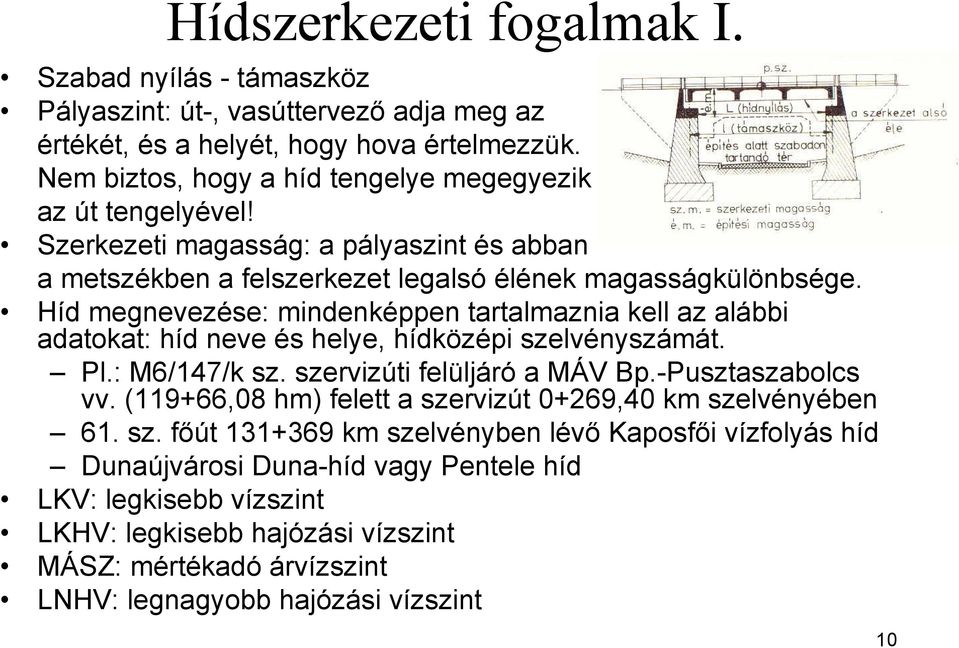

10 Hídszerkezeti fogalmak I. Szabad nyílás - támaszköz Pályaszint: út-, vasúttervező adja meg az értékét, és a helyét, hogy hova értelmezzük. Nem biztos, hogy a híd tengelye megegyezik az út tengelyével! Szerkezeti magasság: a pályaszint és abban a metszékben a felszerkezet legalsó élének magasságkülönbsége. Híd megnevezése: mindenképpen tartalmaznia kell az alábbi adatokat: híd neve és helye, hídközépi szelvényszámát. Pl.: M6/147/k sz. szervizúti felüljáró a MÁV Bp.-Pusztaszabolcs vv. (119+66,08 hm) felett a szervizút 0+269,40 km szelvényében 61. sz. főút km szelvényben lévő Kaposfői vízfolyás híd Dunaújvárosi Duna-híd vagy Pentele híd LKV: legkisebb vízszint LKHV: legkisebb hajózási vízszint MÁSZ: mértékadó árvízszint LNHV: legnagyobb hajózási vízszint 10

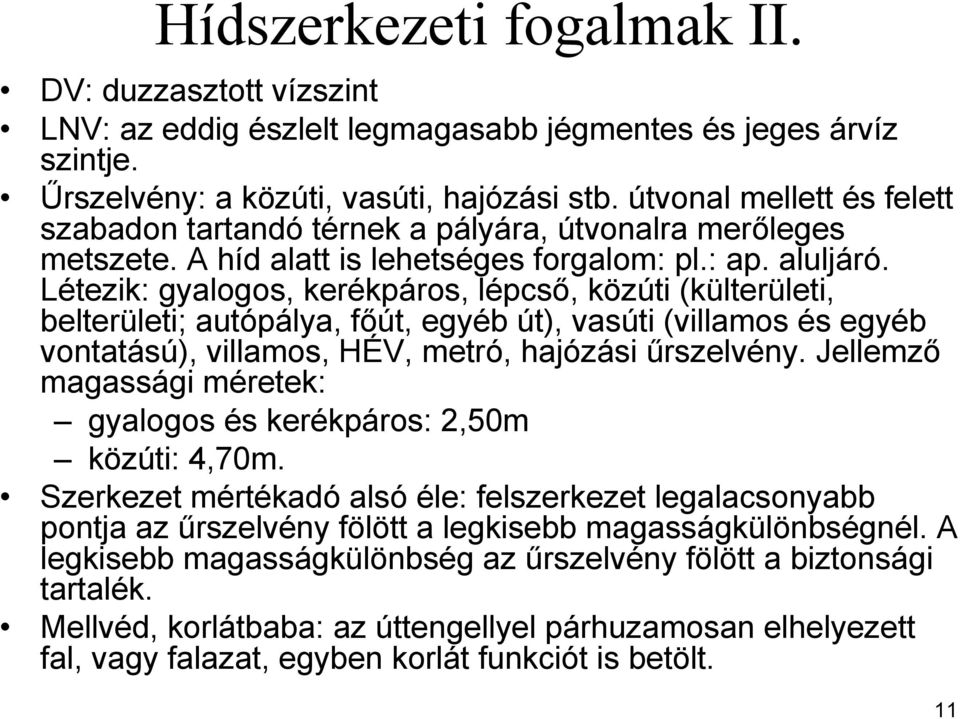

11 Hídszerkezeti fogalmak II. DV: duzzasztott vízszint LNV: az eddig észlelt legmagasabb jégmentes és jeges árvíz szintje. Űrszelvény: a közúti, vasúti, hajózási stb. útvonal mellett és felett szabadon tartandó térnek a pályára, útvonalra merőleges metszete. A híd alatt is lehetséges forgalom: pl.: ap. aluljáró. Létezik: gyalogos, kerékpáros, lépcső, közúti (külterületi, belterületi; autópálya, főút, egyéb út), vasúti (villamos és egyéb vontatású), villamos, HÉV, metró, hajózási űrszelvény. Jellemző magassági méretek: gyalogos és kerékpáros: 2,50m közúti: 4,70m. Szerkezet mértékadó alsó éle: felszerkezet legalacsonyabb pontja az űrszelvény fölött a legkisebb magasságkülönbségnél. A legkisebb magasságkülönbség az űrszelvény fölött a biztonsági tartalék. Mellvéd, korlátbaba: az úttengellyel párhuzamosan elhelyezett fal, vagy falazat, egyben korlát funkciót is betölt. 11

12 Hídszerkezeti fogalmak III. hidak ferdeségének értelmezése Ferdeségi szög: a híd tengelye és az áthidalt akadály tengelyei egymással hegyes szöget zárnak be. Így megkülönböztetünk: merőleges, bal, illetve jobb ferdeségű hidakat. Nagy ferdeségű hídról 60 alatt beszélünk, ezt tervezésnél célszerű kerülni. BAL ferdeségű híd JOBB ferdeségű híd 12

13 Hídszerkezeti fogalmak IV. Aluljáró - felüljáró A keresztező hidaknál a felsőbb rendű úthálózati funkciót betöltő útpálya szempontjából megkülönböztetünk aluljáró és felüljáró hidakat. Aluljáró híd: a keresztező útpályák közül a felsőbb rendű útpálya van mélyebben. Felüljáró híd: a keresztező útpályák közül a felsőbb rendű útpálya van magasabban. Az útpályák felsőbbrendűségi sorrendje: autópálya, autóút, 4. sz. főút, 47. sz. főút, 471. jelű út stb. 13

14 Hídszerkezeti fogalmak V. Autópálya aluljáró 14

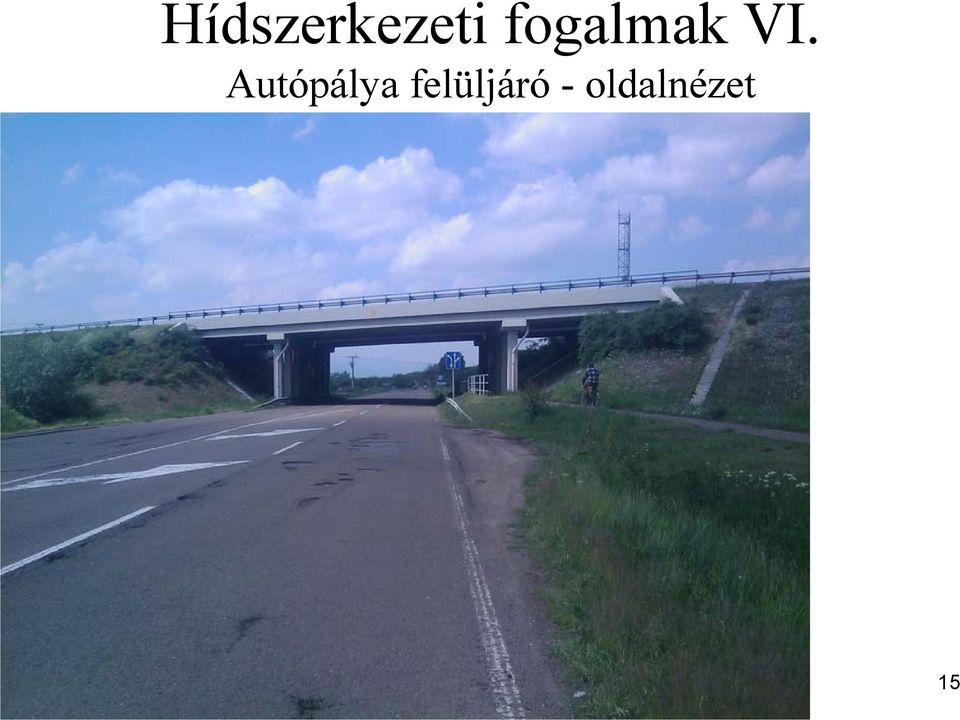

15 Hídszerkezeti fogalmak VI. Autópálya felüljáró - oldalnézet 15

16 Hídszerkezeti fogalmak VII. Autópálya felüljáró - pályanézet 16

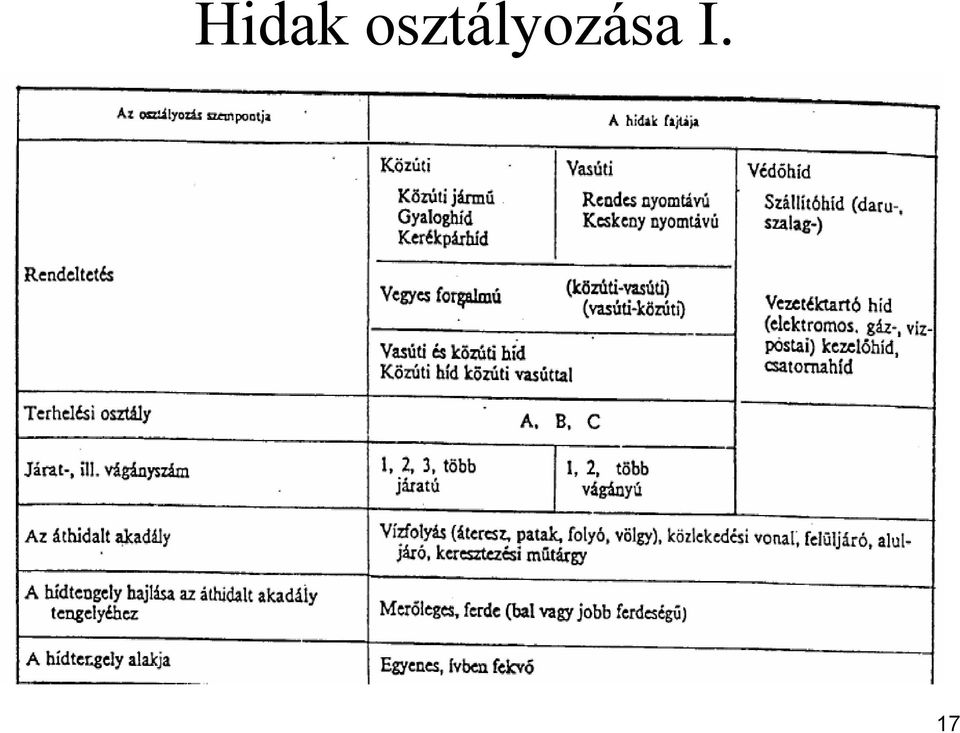

17 Hidak osztályozása I. 17

18 Hidak osztályozása II. 18

19 Hidak osztályozása III. főtartó statikai rendszere alapján 1. 19

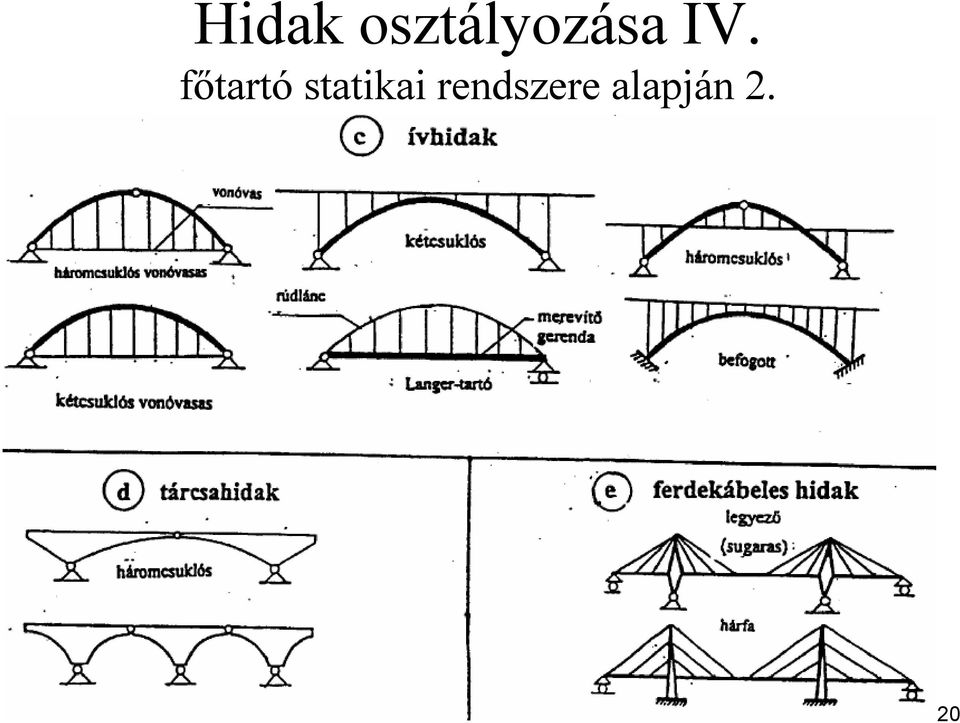

20 Hidak osztályozása IV. főtartó statikai rendszere alapján 2. 20

21 Hidak osztályozása V. km-i kialakítás alapján vb. hídszerkezetek 1. 21

22 Hidak osztályozása VI. km-i kialakítás alapján vb. hídszerkezetek 2. 22

23 Hidak osztályozása VII. km-i kialakítás alapján acél, öszvér hídszerkezetek Közúti gerendahíd keresztmetszetek a) vasbeton pályalemezzel együttdolgozó szekrény; b) ortotróp lemezes szekrényhíd; c) két főtartós, ortotróp pályaszerkezetű híd; d) vasbeton pályalemezzel együttdolgozó három főtartós híd e) kábellel feszített öszvérhíd 23

24 Hidak osztályozása VIII. főtartó szerkezeti kialakítása alapján 24

25 Hidak osztályozása IX. főtartó és a pálya relatív helyzete alapján Alsópályás Felsőpályás feszített pályalemez Süllyesztett pályás 25

26 Hidak osztályozása X. erőjáték bonyolultsága alapján 1. klasszikus hídszerkezet Acél híd esetén Öszvérhíd esetén 26

27 Hidak osztályozása XI. erőjáték bonyolultsága alapján 2. modern hídszerkezet Acél híd esetén Öszvérhíd esetén 27

28 Hídtervezési követelmények Funkció: akadály áthidalása, forgalmi követelmények: sávok száma, helyzete, űrszelvény biztonságos átvezetése stb. Műszaki: útkategóriának megfelelő pályaszerkezet átvezetése, tartóssági követelmények (fő tartószerkezeti elemekre 100 év!), űrszelvény, erőtani követelmények: teherbírás, alakváltozás, repedéstágasság stb. Gazdaságosság: felhasznált anyagok, szerkezeti rendszer helyes megválasztása, építéstechnológia, szállíthatóság, alapozási mód, fenntartási költség stb. Esztétika: környezetbe való illeszkedés, szerkezeti elemek aránya, nyílásbeosztás, biztonság érzet, látható erőjáték stb. Gyaloghidaknál ez a sorrend jelentősen megváltozhat! 28

29 Hídtervezési fázisok I. Tanulmányterv Engedélyezési terv - Hatósági engedély Tender terv Kiviteli terv - Hatósági jóváhagyás Egyesített terv Hatósági engedély+jóváhagyás Megvalósulási terv 29

30 Hídtervezési fázisok II. Tanulmányterv: Feladata, hogy ugyanarra a tervezési feladatra több megoldási lehetőséget mutasson be, lehetővé téve ezzel a legkedvezőbb megoldás kiválasztását. Közelítő statikai számításokat már kell hozzá végezni. Tartalmaznia kell: Műszaki leírást, Általános tervet, Költségbecslést, A változatok összefoglaló értékelését. 30

31 Hídtervezési fázisok III. Engedélyezési terv: Célja, hogy az építést megelőző hatósági engedélyezési eljárás alapjául szolgáljon. Egy változat kerül kidolgozásra. Tartalmaznia kell: Műszaki leírást, Általános tervet, az alkalmazandó anyagok részletes felsorolásával, és a fő szerkezeti problémák megoldását is tartalmazza, pl: vízelvezetés, út- és járda csatlakozások stb. Statikai számítást a híd fő tartószerkezeti elemeire kiterjedően, pl. vasbeton km. bevasalhatósága, acél km. megfeleltetése stb. Csak a hídra vonatkozó talajmechanikai szakvéleményt, Az engedélyezési eljárásba bevonandó érintettek név- és címjegyzékét: kisajátítandó területek, szomszédok, építéssel érintett kapubehajtók tulajdonosai, közmű-, út- és vízfolyáskezelők, területileg érintett Hatóságok listája. 30 m felszerkezet-hossz alatt a területileg illetékes NKH Regionális Igazgatósága, e fölött az NKH Kiemelt Ügyek Igazgatósága az engedélyező hatóság. 31

32 Hídtervezési fázisok IV. Tender-, vagy ajánlati terv: Célja, hogy a feladatra legalkalmasabb kivitelező kerüljön kiválasztása. Tartalmaznia kell az engedélyezési terv tartalmi részen túlmenően: Részletrajzokat, Anyagminőségek pontos megnevezését, anyagkimutatást, Méret-, és mennyiségszámítást, Beárazandó tételek jegyzékét (árazatlan költségvetés), Részletes statikai számítást (vasalás mennyiségi meghatározása, lokális stabilitásvizsgálatok stb.), Ideiglenes létesítmények szükségessége (pl. betonozási járom, szerelőállványok, stb.). 32

33 Hídtervezési fázisok V. Kiviteli terv: Olyan terveket, leírásokat kell tartalmaznia, amiből a műtárgy megépíthető. Tartalmaznia kell: Részletesen kidolgozott általános tervet, Geometriai terveket (alépítmények, vb. pályalemez stb.), Műszaki leírást, Részletes, minden szerkezeti elemre kiterjedő statikai számítást, Részletrajzokat, Tartószerkezeti elemek elkülönített terveit, vasalási tervek, acélszerkezeti tervek, Részletes, minden szakágra kiterjedő méret-, és mennyiségszámítást Részletes talajmechanikai szakvélemény a hídra vonatkozóan Anyagkimutatások 33

34 Hídtervezési fázisok VI. Egyesített terv: Feladata, hogy egy hatósági eljárás keretén belül legyen kezelve ugyanannak a hídszerkezetnek az építési engedélye és a kiviteli terv jóváhagyása. Így pénzt és időt lehet megspórolni, általában hídfelújításoknál alkalmazható eljárás. Kiviteli terv szintű tartalom, de érintettek név- és címjegyzékét is kell készíteni. 34

35 Hídtervezési fázisok VII. Megvalósulási terv: A megvalósult, elkészült építményt ábrázolja, a kivitelező, és a Mérnök (a Megrendelő által felkért független műszaki ellenőr) aláírásával hitelesített dokumentum. Minden, kiviteli tervtől való eltérést ábrázolni kell rajta. Megvalósult pályaszint, szerkezeti elemek, beépített anyagok pontos megnevezése stb. Üzemeltetési kézikönyvet (Fenntartási utasítást) kell készíteni azokhoz a hidakhoz, amelyeknek a legnagyobb szabad nyílása 50 m-nél, vagy a szerkezeti hosszuk (felszerkezet hossza) 100 m-nél nagyobb, vagy a Kezelő, Megrendelő kéri ezek elkészítését. 35

36 Hatályos hídépítési szabványok Évezredeken át a hídépítés csupán a közvetlen tapasztalatokra épülő gyakorlati tevékenység volt, ma már szabványokkal és számítási eljárásokkal támogatott tudatos tervezés. Közúti hidak: Útügyi Műszaki Előírások ÚT Általános előírások, ÚT Létesítési szabályok, ÚT Erőtani számítás, ÚT Acélhidak tervezése, ÚT Beton, vb., feszített vb. hidak tervezése, ÚT Öszvérhidak tervezése. Vasúti hidak: Vasúti Hídszabályzat kötetei, H1 H4 kiegészítései Alapozásokhoz: MSZ es sorozat NAGYON KÖZELI JÖVŐ: EUROCODE, MSZ EN 199X formában és az ÚT szabványok átdolgozásával. 36

37 Hídépítés rövid története Természetes hidak Természetes ívhidak A mesterséges hidak egyidősek az emberiséggel: patakon átvezető kidöntött fa gerenda 37

38 Hídépítés rövid története Mérnöki hidak Az első mérnöki hídszerkezetek: Függőhídként készültek, fő tartószerkezetük növényekből fonva. Fahidak Nepál, Dudh Khosi-völgy 38

39 Hídépítés rövid története Kőgerenda hidak Csak jóval ez után épültek kőgerenda hidak (görögök, kínaiak) Tarr Steps (Anglia) 39

40 Hídépítés rövid története Boltozatok I. Az 1. boltozatot a sumérok építették (Úr városa, Kr. előtt körül). A rómaiak már mesterei voltak. Római kori boltozatok Ponte Fabricio (Kr.e. 62) Római kori boltozatok Akvadukt: vízátvezetést biztosító híd (korunkban hajózható) /Kérdés: Mikor nagyobb a terhelés: csak víz vagy hajó is van?/ Pont du Gard (Nimes mellett) (Kr.u. I. sz.) 40

41 Hídépítés rövid története Boltozatok II. Több ezer évesek is vannak. Anyaguk: kő, tégla Szerkezeti forma: tiszta körív, kosárgörbe Igénybevétel: nyomás Vác melletti Gombás patak hídja (1757) 41

42 Hídépítés rövid története Boltozatok III. A 8db Rómában kb éve épült hídból még 6db ma is áll!! Kép fent: Anji híd, Kína Fesztávolság: 37m! Szegmensív: a félkörívnél laposabb boltozat Kép lent: Hortobágyi Kilenclyukú híd (1833) 42

43 Hídépítés rövid története Ívhidak I. Középkortól építették. Anyaguk: kő, tégla, vas, acél, beton, vasbeton, fa Igénybevétel: nyomás, hajlítónyomaték Szerkezeti rendszer: befogott, két- és háromcsuklós hidak Ördög-híd, Martorell 43

44 Hídépítés rövid története Mostari Öreg híd épült 1567., újjáépítve 2002-ben Ívhidak II. 44

45 Hídépítés rövid története Ívhidak III. Az igazi fejlődés akkor indul meg, amikor új építőanyagok (kavart vas, acél, vasbeton, alumínium stb.) jelennek meg. Ívhidak Iron bridge Coalbrookdale (1779) új anyag: vas 45

46 Hídépítés rövid története Ívhidak IV. Új építési technológiákat találnak ki, vagy alkalmaznak hídszerkezetekhez is (pl. Sydney Kikötő-híd konzolos építése). Kikötő híd, Sydney 46

47 Hídépítés rövid története Ívhidak V. Pontosabb számítási eljárások jelennek meg: magasabb rendű elméletek, VEM (végeselemek módszere) Ívhidak La Barqueta híd Sevilla új anyag a XIX. század végén: beton, vasbeton 47

48 Hídépítés rövid története Függőhidak (lánchidak) I. Felszerkezetük minden esetben acélból készül. Tartószerkezeti elemei: pilon, kábel, régen lánc, merevítőtartó Igénybevételek: húzás, hajlítónyomaték Lánchíd ,6m Akashi híd m Messinai-szoros híd tervezés alatt, 3360m! (Szicília) Régi Erzsébet-híd 1903, 290m 48

49 Hídépítés rövid története Függőhidak (lánchidak) II. Mai Erzsébet-híd m Budapest, Erzsébet híd Passau, Luitpold híd 49

50 Hídépítés rövid története Gerendahidak I. Létrejöttét az építőanyagok és az építéstechnológiák fejlődésének köszönheti: pl.: feszített vasbeton, szekrény keresztmetszet, ortotróp lemezek stb. Igénybevétel: normálerő, nyíróerő + hajlítónyomaték Általában többtámaszú szerkezetként épülnek. Vasbeton rácsos tartó, Vierendeel tartók, Kerethidak, előregyártott hídgerendás hidak, szekrénytartók, bordás lemezhidak, stb. Pl: autópálya aluljárók és felüljárók jelentős része 50

51 Hídépítés rövid története Gerendahidak II. Budapest, Árpád híd Budapest, Szabadság híd ködben 51

52 Hídépítés rövid története Gerendahidak III., bordás hidak Endrődi Hármas- Körös híd ártéri híd Merevacél-betétes beton. Városligeti Wünsch híd,

53 Hídépítés rövid története Feszített gerendahidak Tipikus autópálya aluljáró híd Kőröshegyi völgyhíd 53

54 Hídépítés rövid története Ferdekábeles hidak Tartószerkezet: Pilon+feszített ferde kábelek + merevítőtartó Igénybevétel: normálerő + hajlítónyomaték Megyeri híd Millaui völgyhíd 54

55 Nagy magyar hidász mérnökök Maderspach Károly Feketeházy János (Szabadság híd tervezője) Kherndl Antal (függőhidak számítása, Erzsébet híd, Lánchíd) Zielinszki Szilárd (vasbeton) (acél, Városligeti tavon) Czakó Adolf Beke József Kossalka János Hunyadi Mátyás (Megyeri híd tervezője) Mihailich Győző (vasbeton) Horváth Adrián (Pentele híd főtervezője) Enyedi Béla (ívszerkezetek) Folly Róbert (veszprémi völgyhíd) Haviár Győző Sávoly Pál (Lánchíd és Erzsébet híd újjáépítése) Álgyay-Hubert Pál (Petőfi híd tervezője) Korányi Imre Széchy Károly (alagút is) Bölcskei Elemér (V-lábú vasbeton kerethidak) Varasdi vb. völgyhíd, ívhíd) Palotás László (keretszerkezetek) Wellner Péter (M7 Kőröshegyi völgyhíd tervezője) 55

56 Nagy nemzetközi hidász mérnökök Freyssinet (francia, vb. feszítés, vb. lassú alakváltozása) Leonhardt (vasbeton alapjai, ismertető füzetek, kísérletek, tartórács számítási eljárások) Maillart (svájci, vasbeton ívhidak, 90m fesztáv) Hoyer (tapadóbetétes feszítés) William Tierney Clark (Lánchíd, Londoni Hammersmith híd tervezője) Santiago Calatrava (spanyol-svájci, építész építő mérnök. Különleges hidak, nagy esztétikájú hidak tervezése) 56

57 Legnagyobb hídjaink Legnagyobb nyílás: 1. Pentele-híd (304m) Nielsen-Lohse ív 2. Megyeri híd (300m) ferdekábeles híd 3. Erzsébet híd (290m) függőhíd Leghosszabb hidak: 1. M7 Kőröshegyi völgyhíd (1872m) 2. Megyeri híd (1861) 3. Pentele-híd (1680m) Világban Akasi Kaikio, Japán (fesztáv: 1991m) Lake Pontchartrain Causeway, USA (teljes hossza 38.4 km, épült 1956-ban) 57
