1 Cellás rádióhálózatok tervezésének közös módszertana GSM, HSDPA, LTE, WiMax, WiFi Takács György Előadás és háttéranyag a Magyar Mérnöki Kamara Hírközlési és informatikai szakmai továbbképzésének keretében Hegyi Barnabás előadásának felhasználásával Egy GSM hálózat rendszerelemei Cellás hálózattervezési helyzetek: A - Új hálózat tervezése. Elsősorban megfelelő lefedettség kell a szolgáltatási szerződésben vállalt területekre, a vállalt ütemben, minimális költséggel és a biztosan bekövetkező további fejlesztések figyelembe vételével. B - Tervek a meglévő hálózat továbbfejlesztésére. Fő feladat az újabb forgalmi igények optimális kielégítése és a frekvencia-felhasználás hosszú távú tervezése.

2 C Tervek a meglévő és üzemelő hálózat továbbfejlesztésre új technológiák és szolgáltatások bevezetése érdekében. Példák: Internet elérés mobilhálózaton, okostelefonok sokcélú használata, DVB-H, WHG (Wireless Home Gateway). Hasonlóságok és különbségek az A, B, C feladatok esetén A rádióhullámok ugyanúgy terjednek A frekvenciakészlet szűkös A bázisállomások legalkalmasabb helyei elfogytak A forgalmi igények rohamosan nőnek A technológiák gyorsan változnak A lakosság idegenkedik a nagy antennaszerkezetektől A rádiófrekvenciás zavarok nőnek A lakosság nem fél a picike szerkezetektől A tankönyvek kimerítően foglalkoznak az A tervezési feladattal, de a B és C feladattal alig közepén a világon mobil előfizető volt. Ez csak a B típusú tervezés kiváló szintű teljesítésével vált lehetségessé. A C típusú tervezés szemléletváltást igényel: a cellaméret lakásméretté zsugorodhat, kétéltű, többéltű készülékekkel, más technológiájú hálózatok közötti roaming és handover megoldása kell. Ha ugyanazt a frekvenciát 100 méteren belül többször újra felhasználjuk, akkor ennek tervezéséhez új tudomány kell

3 Kreatív antenna megoldások A C típusú tervezésben használatos új megoldások: Hatékonyabb, de bonyolultabb modulációs rendszerek Kisebb cellaméretek (mikro-, nano-, piko- cellák) Mozgási sebességhez és sávszélesség igényhez igazodó cella- és hálózatválasztás Szektorizálás és keskeny nyalábba irányított rádió adások Frekvencia újrahasznosításához vezető megoldások (pl. szinkronizálás) Cellás rádiós hálózat tervezés és létesítés folyamata A típusú szemléletben Bemenő adatok definiálása

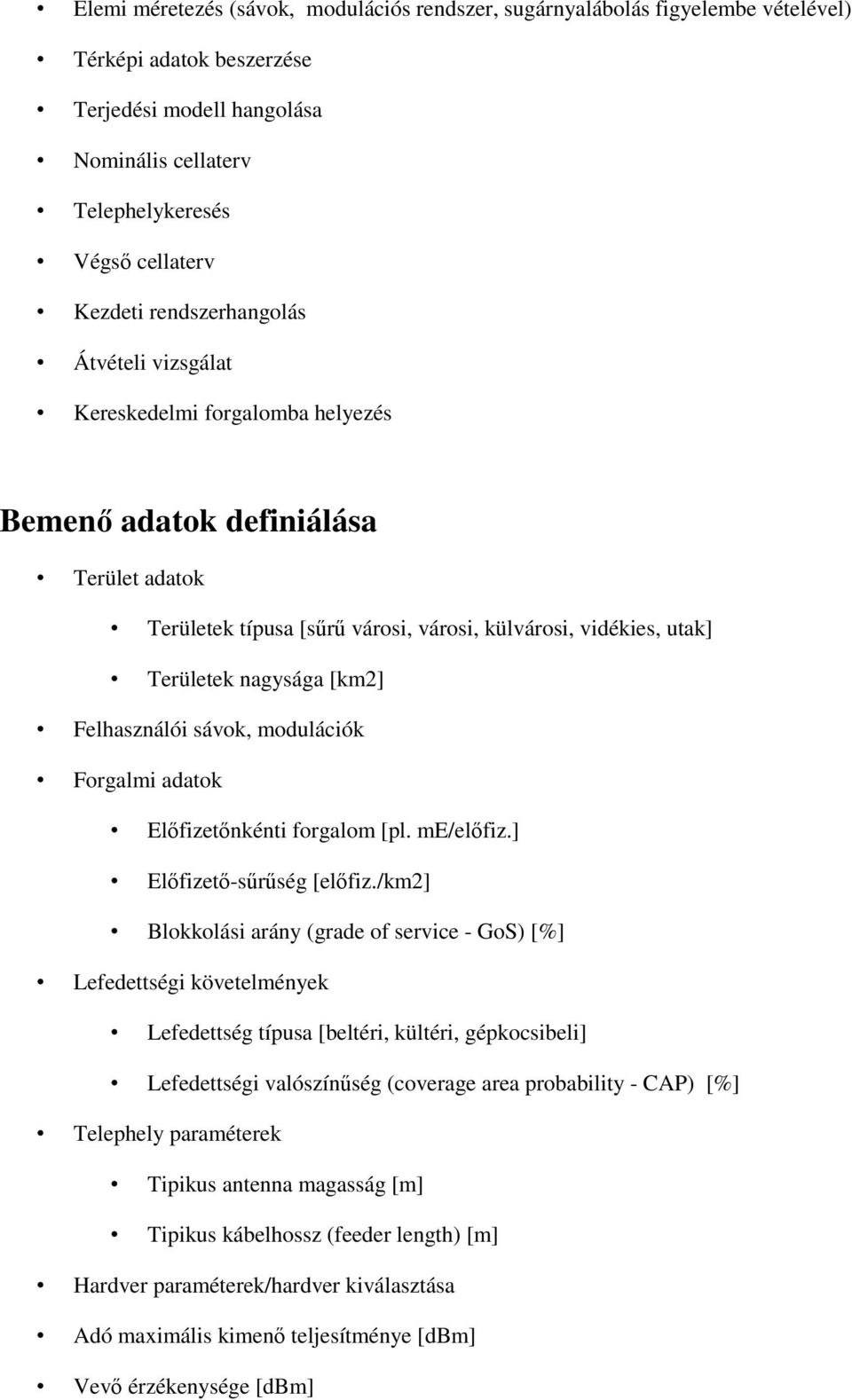

4 Elemi méretezés (sávok, modulációs rendszer, sugárnyalábolás figyelembe vételével) Térképi adatok beszerzése Terjedési modell hangolása Nominális cellaterv Telephelykeresés Végső cellaterv Kezdeti rendszerhangolás Átvételi vizsgálat Kereskedelmi forgalomba helyezés Bemenő adatok definiálása Terület adatok Területek típusa [sűrű városi, városi, külvárosi, vidékies, utak] Területek nagysága [km2] Felhasználói sávok, modulációk Forgalmi adatok Előfizetőnkénti forgalom [pl. me/előfiz.] Előfizető-sűrűség [előfiz./km2] Blokkolási arány (grade of service - GoS) [%] Lefedettségi követelmények Lefedettség típusa [beltéri, kültéri, gépkocsibeli] Lefedettségi valószínűség (coverage area probability - CAP) [%] Telephely paraméterek Tipikus antenna magasság [m] Tipikus kábelhossz (feeder length) [m] Hardver paraméterek/hardver kiválasztása Adó maximális kimenő teljesítménye [dbm] Vevő érzékenysége [dbm]

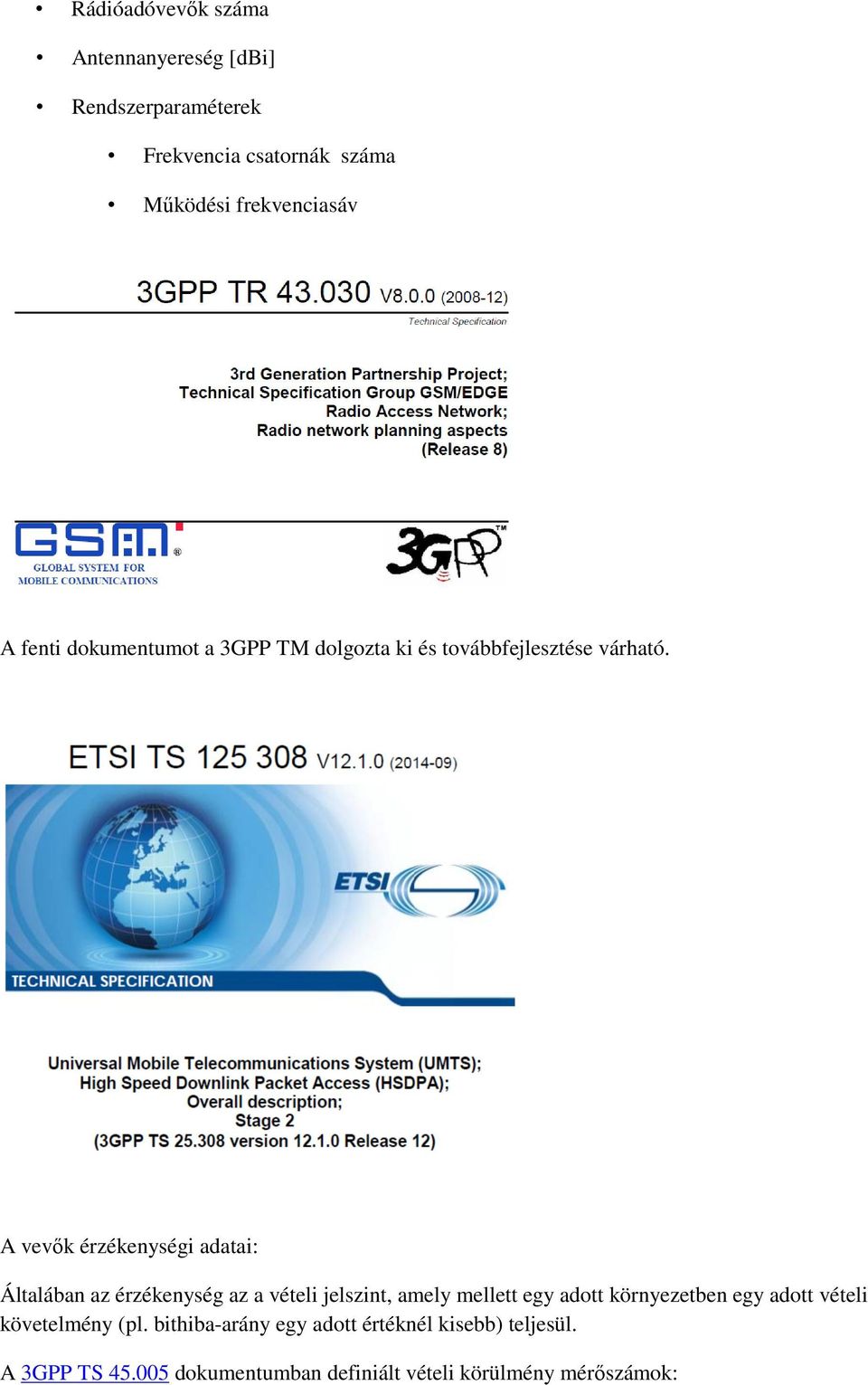

5 Rádióadóvevők száma Antennanyereség [dbi] Rendszerparaméterek Frekvencia csatornák száma Működési frekvenciasáv A fenti dokumentumot a 3GPP TM dolgozta ki és továbbfejlesztése várható. A vevők érzékenységi adatai: Általában az érzékenység az a vételi jelszint, amely mellett egy adott környezetben egy adott vételi követelmény (pl. bithiba-arány egy adott értéknél kisebb) teljesül. A 3GPP TS dokumentumban definiált vételi körülmény mérőszámok:

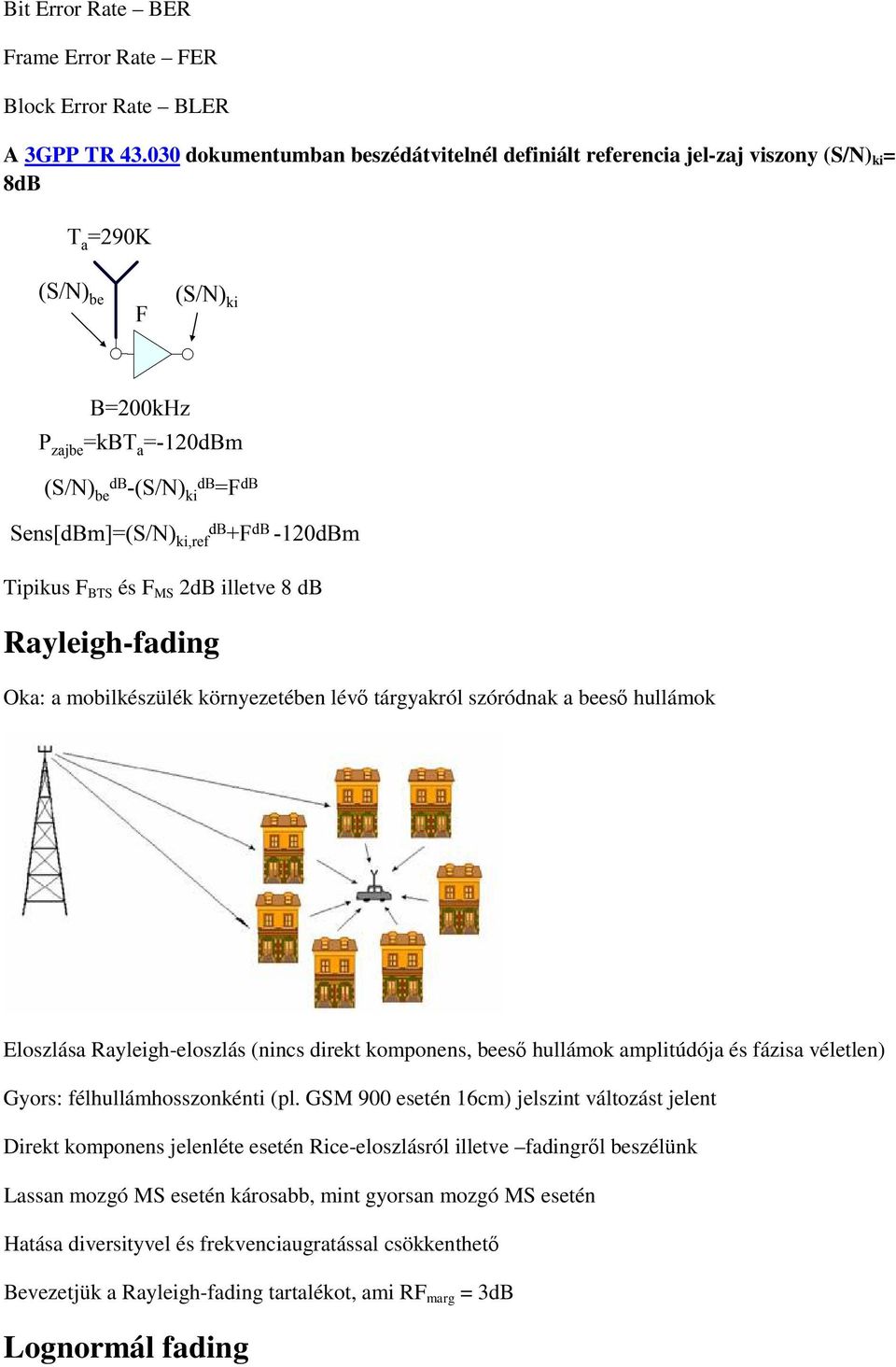

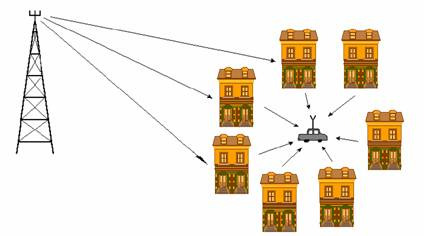

6 Bit Error Rate BER Frame Error Rate FER Block Error Rate BLER A 3GPP TR dokumentumban beszédátvitelnél definiált referencia jel-zaj viszony (S/N) ki = 8dB Tipikus F BTS és F MS 2dB illetve 8 db Rayleigh-fading Oka: a mobilkészülék környezetében lévő tárgyakról szóródnak a beeső hullámok Eloszlása Rayleigh-eloszlás (nincs direkt komponens, beeső hullámok amplitúdója és fázisa véletlen) Gyors: félhullámhosszonkénti (pl. GSM 900 esetén 16cm) jelszint változást jelent Direkt komponens jelenléte esetén Rice-eloszlásról illetve fadingről beszélünk Lassan mozgó MS esetén károsabb, mint gyorsan mozgó MS esetén Hatása diversityvel és frekvenciaugratással csökkenthető Bevezetjük a Rayleigh-fading tartalékot, ami RF marg = 3dB Lognormál fading

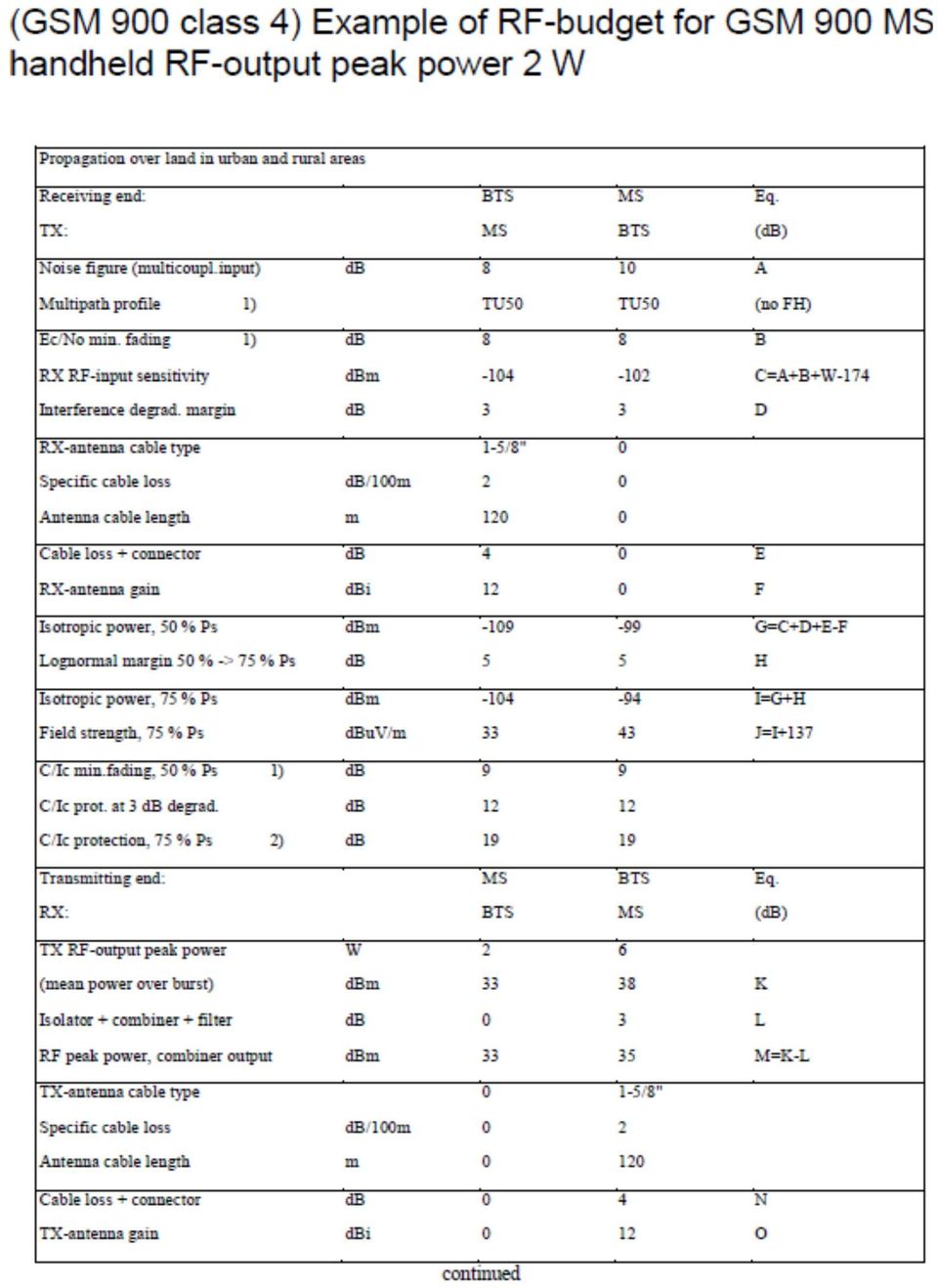

7 Oka: környező épületek, hidak, fák, domborzat árnyékoló hatása Logaritmusa megközelítőleg normális eloszlású Lassú: m-enkénti jelszint változást jelent Szórása Kültéren, gépkocsiban Beltérben Sűrű városi környezetben: 10 db Városi környezetben: 8 db Külvárosi környezetben : 6 db Vidékies környezetben : 6 db Sűrű városi környezetben : 14 db Városi környezetben : 12 db Külvárosi környezetben : 8 db További csillapító hatások Az emberi test árnyékoló hatása 900 MHz-en kb. 9 db, 1800 MHz-en kb. 6dB. Az épületfal csillapítása 900 MHz-en az ablak közelében kb. 12 db, másutt átlagosan 18 db. Az épületfal csillapítása 1800 MHz-en vasbeton épületeknél 15 db értékkel kalkulálható, vidéki téglaházaknál ez kb. 10 db. Rádiófrekvenciás teljesítmény mérleg (RF-budget)

8 L f a BTS és az antenna közötti tápkábel csillapítása G a - antenna nyereség L path a rádiós átviteli út (terjedés)csillapítása Egy gyakran használt Katrhein antenna jellemzői:

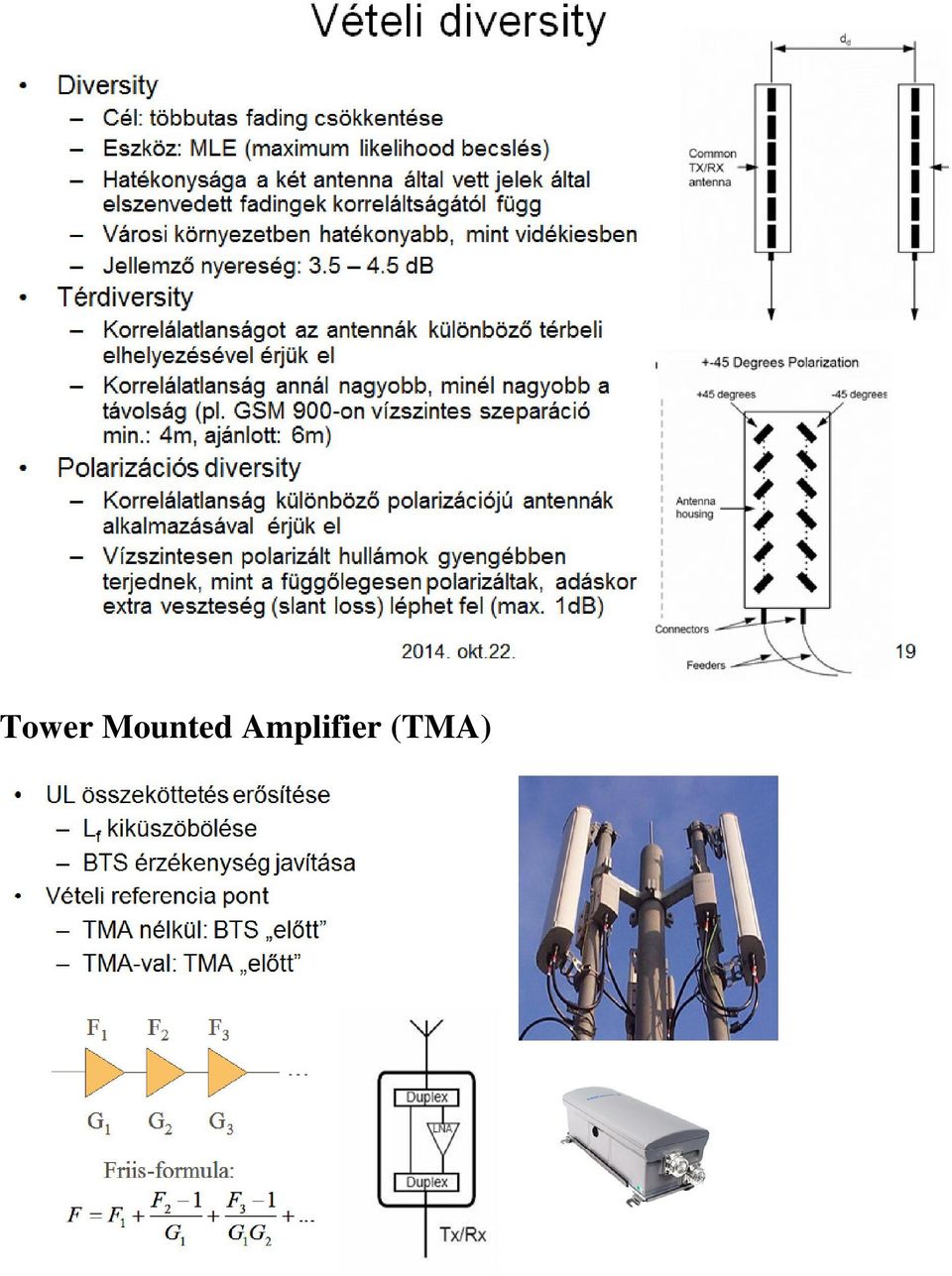

9 Tower Mounted Amplifier (TMA)

10 Terjedési modellek Okomura és társai Tokió környékén végzett mérések alapján mérési görbeseregeket vettek fel

11 Hata egyenletet illesztett a Okomura mérési görbéire Okumura-Hata modell a terjedési veszteség számolására

12

13 Walfisch-Ikegami modell Félempirikus modell Diffrakciós elméleti modellekből indul ki Az elméleti modellt mérési eredményekkel korrigálják Feltételezések Szabályos épületelrendezés (magasság, szélesség, orientáció, utcák szélessége) Sík domborzat Jelen példában használt modell (900 MHz): L path = log(d)-18log(Hb-17) Hm=1.5m Hr=18m w=20m b=40m f=900 MHz Hb>Hr

14 A rádiófrekvenciás teljesítmény-mérleg kiegyenlítése (Link Balance) Cél: Azon Pout BTS meghatározása, melyre a DL és UL lefedettség azonos Annak eldöntése, hogy Poutmax BTS alkalmazása esetén a DL vagy az UL az erősebb összeköttetés Lefedettség: DL: Pin MS >= MS sens Számítás TMA nélkül: UL: Pin BTS >= BTS sens Poutbal BTS = Pout MS +(G div ) BTS sens +MS sens

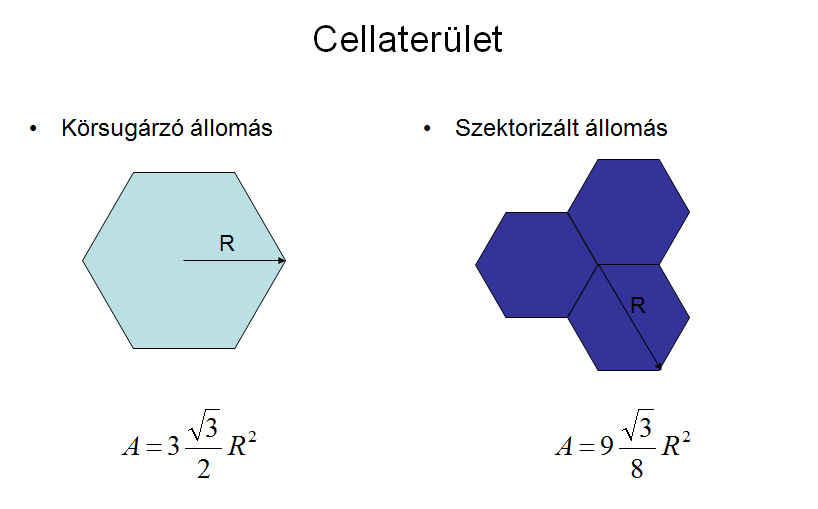

15 Számítás TMA-val: Poutbal BTS = Pout MS +(G div )+L f +L TMA BTS sens +MS sens A gyengébbik összeköttetésre adódó maximális szakaszcsillapításból számítjuk a cella méretét Cellasugár Pout BTS beállítása Ha Poutbal BTS >= Poutmax BTS, akkor Pout BTS = Poutmax BTS Ha Poutbal BTS < Poutmax BTS, akkor Pout BTS = Poutbal BTS Tartalékokkal és csillapításokkal korrigált tervezési jelszint számítása SS design = MS sens +IF marg +RF marg +LNF marg +(BPL)+(CPL)+(BL) Maximális szakaszcsillapítás számítása TMA nélkül: L pathmax * = Pout BTS -L f +G a - SS design TMA-val: L pathmax * = Pout BTS -L f -L TMA +G a - SS design Cellahatótávolság (cell range) számítása R = L path -1 (L pathmax ) * Terjedési modell által számolt szakacsillapítás, tartalékokhoz és egyéb csillapításokhoz kapcsolódó jelenségek hatását nem tartalmazza Frekvenciák újrafelhasználása

16 Azonos csatornás jel-interferencia viszony

17

18 Forgalmi tervezés Az épülő GSM hálózatok esetében általában a lefedettség a szűk keresztmetszet Egy cella kapacitásának számítása TRX-enként 8 időrés (time slot TS) Az első (BCCH) TRX-en csak 7 időrés használható beszédforgalomra Capacity cell = ErlangB(8 * N TRX -1, GoS) Egy cella forgalmának számítása Ellenőrzés Traffic cell = A cell * density subscriber * Traffic subscriber Ha Capacity cell >= Traffic cell, akkor nincs szükség az állomások számának növelésére Ha Capacity cell < Traffic cell, akkor bővíteni kell az állomások számát, forgalmi tervezésre van szükség

19 Tervezési mintafeladat (Budapest) Bemenő adatok Területi adatok Területtípusok: sűrű városi, városi, külvárosi, vidékies Terület nagyságok: 13 km 2, 150 km 2, 205 km 2, 157 km 2 Forgalmi adatok Átlagos hívástartás: 90 s Legforgalmasabb órabeli hívásgyakoriság: 0.6/h Előfizető-sűrűség: 1396, 319, 160, 8 előfiz./ km Lefedettségi követelmények Lefedettség típusa: beltéri, beltéri, beltéri, gépkocsibeli Lefedettségi valószínűség: 95%, 95%, 95%, 90% Telephely paraméterek Tipikus antenna magasság: 25, 30, 30, 35 m Tipikus kábelhossz: 30, 35,40, 45 m Kábel fajlagos csillapítása: 0.07 [db/m] (1/2 -os kábel) Hardver paraméterek/hardver kiválasztása BTS maximális kimenő teljesítménye: 45.5 dbm BTS érzékenysége: TMA nélkül: -110 dbm TMA-val: dbm (L f <= 4dB) TRX-ek maximális száma BTS-enként: 6 Antennanyereség: 16.5 dbi Rendszerparaméterek Frekvenciák száma: 36 Működési frekvenciasáv: GSM 900 Tervezési paraméterek

20 MS kimenő teljesítménye: 33 dbm MS érzékenysége: -104 dbm Épületfal okozta csillapítás: 25, 23, 17, - db Gépkocsi-karosszéria okozta csillapítás: 6 db Emberi test okozta csillapítás: 5 db Lognormál fading szórása Beltéren: 14, 12, 10, - db Kültéren: 10, 8, 6, 6 db Rayleigh-fading tartalék: 3 db Interferencia tartalék: 2 db Lehetséges megoldások alkalmazása és kapcsolódó paraméterek Szektorizált állomások (3 cella/állomás) TMA (Tower Mounted Amplifier) alkalmazása Vételi diversity alkalmazása Diversity nyereség: 3.5 db TMA beiktatási csillapítása: 0.3 db Tervezési mintafeladat (megoldás)

21

22 HSDPA tervezés The first commercial HSDPA services and network implementations have proven to be attractive and robust, providing significant improvement over other technologies. But this is just the beginning future enhancements will include code multiplexing, more HSDPA codes and dynamic code allocation, advanced receiver technologies, enhanced schedulers, enhanced uplink (E-UL) and evolution of the standards. Code multiplexing With HSDPA, data transmission can be divided in time and codes (code multiplexing) to accommodate several users per transmission time interval (TTI). Code multiplexing makes it possible to use all available codes per TTI, even if the codes are not all supported by a given end-user s device. For instance, three users with a five-code device can be served simultaneously during the same TTI. Code multiplexing also enables combined transmissions when several users RBSbuffered Code multiplexing With HSDPA, data transmission can be divided in time and codes (code multiplexing) to accommodate several users per transmission time interval (TTI). It can even reduce delay for active end users in a cell by reducing waiting time while transmissions are being scheduled. Delay-sensitive applications with short, bursty data packages, such as voice over IP (VoIP), will benefit from code multiplexing when HSDPA usage increases in a network. More HSDPA codes and dynamic code allocation The introduction of end-user devices that can handle 10 or even 15 codes will increase maximum transmission rates to 14.4Mbps. At the same time, however, it will become necessary to allocate codes dynamically, because fixed allocation of 10 to 15 codes on a sector carrier for HSDPA seriously reduces the available codes for R99 traffic. During periods of high voice load, the codes should be assigned to voice and R99 data traffic. The rest of the time, they can be used for additional HSDPA traffic, especially when used in combination with code multiplexing. For this purpose, Ericsson has implemented a unique dynamic code-allocation feature. The ability to mix HSDPA and non-hsdpa traffic reduces the need for early introduction of extra cell carriers, thereby increasing spectrum efficiency and reducing network-related capital expenditures (CAPEX) and operating expenses (OPEX). QoS and enhanced scheduler design As a shared resource, HSDPA employs schedulers in the RBS to allocate available resources to end users. As HSDPA traffic in the network increases, it will become more and more important to choose a scheduler strategy that best fits the traffic mix in the cell. Future schedulers will prioritize certain traffic streams in order to improve the performance of end-user applications. VoIP, streaming sessions, and traffic for premium users, for instance, can be prioritized ahead of other traffic. This will allow operators to differentiate their service offering in terms of applications and end-user support. Advanced receiver technology The introduction of advanced receiver technologies, such as generalized Rake (G-Rake) and receive diversity, in end-user devices will improve downlink channel quality and increase HSDPA speed. In contrast to Rake receivers, which solely try to optimize the signal, G-Rake receivers optimize the

23 signalto- impairment ratio (S/I) by both maximizing the signal and minimizing interference. Gains from G-Rake technology can be enhanced further with a receive-diversity antenna solution. Enhanced uplink Enhanced uplink (E-UL), introduced in 3GPP Release 6, will enable speeds of up to 5.8Mbps in the uplink. Ericsson has been demonstrating E-UL since March The first commercial products should reach the market in the beginning of The combination of HSDPA and E-UL is called highspeed packet access (HSPA). Apart from improving uplink performance, E-UL improves HSDPA performance by making more room for acknowledgement traffic and by reducing overall latency. Standards evolution At present, work is underway to standardize the next releases of 3GPP, thereby ensuring that future end-user and operator requirements and expectations will be met. The main objectives are to further improve service provisioning and reduce end-user and operator costs. These objectives will be met by providing higher data rates, reducing latency, and increasing system capacity. The evolution of HSPA (called HSPA evolution) and the long-term evolution of 3G (LTE) are being discussed for future releases. HSPA evolution targets data speeds of 40Mbps in the downlink and 12Mbps in the uplink on 5MHz of bandwidth. This can be achieved by introducing multilayer transmission, also called multiple input, multiple output (MIMO) transmission. MIMO can be used to increase data rates by transmitting parallel streams to a single end-user in combination with higher-order modulation in the uplink and downlink. Ericsson s demonstration of HSPA with MIMO at the CTIA Wireless 2006 event in Las Vegas, USA, showed downlink speeds of up to 28Mbps. LTE is a new access technology that targets data speeds of 100Mbps in the downlink and 50Mbps in the uplink on 20MHz of bandwidth. Rövidítések BCCH Broadcast Channel CQI Channel Quality Indicator FDD Frequency Division Multiplexing HARQ Hybrid Automatic Repeat Request HS-DSCH HSDPA Downlink Shared Channel LTE Long Term Evolution PCI Physical Cell Identity PDCCH Physical Downlink Control Channel PDSCH Physical Downlink Shared Channel PMI Precoder Matrix Indicator PRACH Physical Random Access Channel

24 PRB Physical Resource Block PUSCH Physical Uplink Shared Channel RS Reference Signal SINR Signal-to-Interference-Noise-Ratio TDD Time Division Multiplexing TTI Transmission Time Interval

25 NOISE-LIMITED SCENARIO average signal-to interference-and-noise ratio S is the average received signal power, I is the average interference power, N is the noise power I = Iown + Iother,

26

27

28

29
