A RENDSZER ELEMEI OLVASÓJEGY KÁRTYANYOMTATÓ AZ OLVASÓJEGY MEGSZEMÉLYESÍTÉSÉHEZ. A könyvtári RFID rendszer sematikus vázlata

Átírás

1 A könyvtári RFID rendszer sematikus vázlata OLVASÓJEGY A RENDSZER ELEMEI HF RFID ISO Bank-/Belépıkártya tag Mőködési frekvencia 13,56MHz Mőködési hıfoktartomány: -20 C +85 C Méret: 86x54mm vastagság: 0,81mm PVC laminált fényes fehér nyomtatható ISO 14443A szabványnak megfelelı tag IC (MF1 IC S50) 1024 bit memória KÁRTYANYOMTATÓ AZ OLVASÓJEGY MEGSZEMÉLYESÍTÉSÉHEZ Zebra Kártyanyomtató

2 1 vagy 2 oldalas nyomtatásra alkalmas Színes és/vagy monochrom nyomtatási lehetıség (YMCKO) 300 dpi USB illetve opcionális Ethernet csatlakozás 16 karakteres LCD kijelzı Csomag tartalma: Kártyanyomtató, TermékCD felhasználói kézikönyvvel és driverekkel, tápegység, tisztító készlet 25s/kártya 4 színnel egy oldalon Kártyanyomtató P330i kártyanyomtató Színes, 1 oldalas színes nyomtatáshoz 25s/kártya, Mifare RFID kódoló modul, USB és Ethernet interfész Kellékanyagok Fekete festékszalag P330i 1 oldalon történı nyomtatás 1500kártya/szalag ASZTALI UHF RFID OLVASÓ A KÖNYVEK AZONOSÍTÁSÁHOZ Asztali UHF RFID olvasó, USB Szabvány: ISO B/C Class1 Gen2 tagek olvasásához Frekvencia: MHz, Max 50cm olvasási távolság Antenna: Integrált Tápellátás: 5VDC tápellátás, 210mA alaphelyzetben 470mA olvasás közben Interfész USB 2.0 Méret: 125x70x27mm, Kábelhossz 1,2m Mőködési hıfoktartomány: -10 C- 60 C SDK a csomag tartalma ASZTALI HF RFID OLVASÓ AZ OLVASÓJEGYEK LEOLVASÁSÁHOZ Asztali HF RFID olvasó, USB Szabvány: ISO15693, ISO14443AB, NXP Mifare család olvasásához Frekvencia: 13,56 MHz, Max 10 olvasási távolság Antenna: Integrált Tápellátás: 5VDC tápellátás, 60mA Interfész USB 2.0 Méret: 125x70x27mm, Kábelhossz 1,2m Mőködési hıfoktartomány:0 C- 50 C SDK a csomag tartalma MOBIL UHF RFID OLVASÓ LELTÁROZÁHOZ, KERESETT TÉTELEK KIGYŐJTÉSÉHEZ Intermec CK3 Intermec CK3 adatgyőjtı Windows Mobile 6.1 operációs rendszer,128 MB RAM/ 512 MB ROM, mikrosd kártyahely, 520 Mhz Intel Xscale processzor, Numerikus vagy alfanumerikus billentyőzet, 3,5 VGA kijelzı Olvasó típusok: EV12 linear imager, EA20x 2D area imager, EX25 nagy távolságú 2D imager Kommunikáció: a/b/g WLAN & Bluetooth Intermec CK3 Numerikus vagy alfanumerikus billentyőzet, WLAN a/b/g, Bluetooth, EV12 linear imager, WM6.1

3 Intermec CK3 kiegészítık Egyes kommunikációs dokk, USB/Ethernet Tápegység a dokkhoz, 4-es töltıhöz Akkumulátor, standard (2000mAh) Intermec IP30 UHF RFID olvasó Ipari adatgyőjtıhöz Európai (ETSI ) szabványos. 869 MHz , EPC UHF Gen2 kompatibilis Nyélbe helyezhetı cserélhetı akku (külön rendelendı) BT vagy USB kapcsolat a PDA-val (PDA-nak rendelkeznie kell a kapcsolódáshoz szükséges opcióval) Korházi alkalmazásra is minısítve! IP30 UHF RFID író/olvasó modul CN3/CN3E PDA-hoz, Bluetooth Kiegészítık IP30 Akkutöltı Dokk (2-es) Mobil UHF olvasó modulhoz IP30 Akkutöltı tápegység+ tápkábel 12VDC 50W+ tápkábel IP30 Akku Mobil UHF olvasó egységhez UHF RFID TAG A KÖNYVEK AZONOSÍTÁSÁHOZ UHF RFID Címke 97x15mm EPC Global Gen 2 kompatibilis MHz Mőködési hıfoktartomány -40 C C Memória: 96/240bit EPC Átlátszó felülető öntapadó címke Átlagélettartam 2 év (+20 C 50%RH) A hibás tagek fekete felülnyomással jelölve Minimum rendelés db UHF 97x15 mm RFID Átlátszó nem nyomtatható öntapadó címke CÍMKENYOMTATÓ CIMKÉK MEGSZEMÉLYESÍTÉSÉHEZ INTERMEC Easycoder PD42 DT & TT közepes ipari nyomtató Intermec EC PD DPI felbontású thermo és thermotranszfer vonalkód nyomtató. Fejszélesség: 104mm, nyomtatási sebesség max. 150 mm/mp. Címke elvét érzékelı. Max 450m hosszú festékszalag. Fingerprint/Direct Protocol firmware. Inerfészek : RS232, USB és Parallel v Ethernet, 8 MB Flash 16 MB SDRAM, LabelShop Start vonalkód nyomtató szoftverrel. Fém szerkezet és fém ház. EasyCoder PD42 DT/TT 203dpi, Fingerprint, USB, EasyLAN Ethernet Nyomtatási kellékanyagok 104 mm x 153 m WAX festékszalag <= 10 db 110 mm x 450 m WAX festékszalag <= 10 db UHF RFID CÍMKENYOMTATÓ A KÖNYVAZONOSÍTÓ TAGEK MEGSZEMÉLYESÍTÉSÉHEZ

4 Toshiba TEC SX5 UHF Nagy teljesítményő ipari RFID Nyomtató Nyomtatási eljárás: Thermo transzfer / Direkt Thermal Felbontás: 306dpi Max nyomtatási sebesség: 203 mm/s Max nyomtatási szélesség: 127,5 mm Címkeszélesség:25,4-135 mm Nyomtatási hossz: 1498 mm Minimális címkemagasság:normál címke-8 mm, RFID címke-címke típustól függ Akár 20mm magas RFID címke is nyomtatható vele Címkeérzékelı: állítható Memória: SRAM 8 MB, Flash 4 MB Max címketekercs átmérı 213mm RFID: UHF 869,5 MHz Gen2 MHz ISO b Csatlakozás:2 soros port, Párhuzamos port, serial ports, Bidirectional parallel port, USB port Zebra R2844-Z Irodai HF RFID Nyomtató BLOKKNYOMTATÓ AZ ONKISZOLGÁLÓ PULTOKHOZ Cognitive TPG A798 Blokknyomtató RS232, USB Párhuzamos kapcsolati lehetıség, 203dpi felbontású hınyomtató 150mm/sec RAM 128Kb, Flash 2MB Papír méretek 80x90mm Színválaszték: Bézs, Sötét szürke, Fekete 58/60/82,5mm hıpapíros alapanyag (10 évig látható marad) Beépített vágó egység Papírfogyást jelzı szenzor Cognitive TPG A798 Blokknyomtató UHF RFID ÁRUVÉDELMI KAPU / ALAGÚT OLVASÓ A KIJÁRATOKNÁL Intermec IF30 UHF RFID Olvasó és antennák Dense Reader mód EPCglobal UHF Gen 2, Fairchild G1, ISO b, ISO c, Philips Version 1.19, Ethernet és RS232 (beállításokhoz) csatlakozás 323x226x82,5mm 3,06Kg IP53 védettség Mőködési hımérséklet C Beépített tápegység VAC 4 db digitális bemenet és kimenet (Bemenet: 10-48VDC, Kimenet: 5-48 VDC 0,25A; I/O tápellátás IF30-ról 500mA 12VDC) 4 db antenna kezelése Antennák Nagy teljesítmény 868 MHz

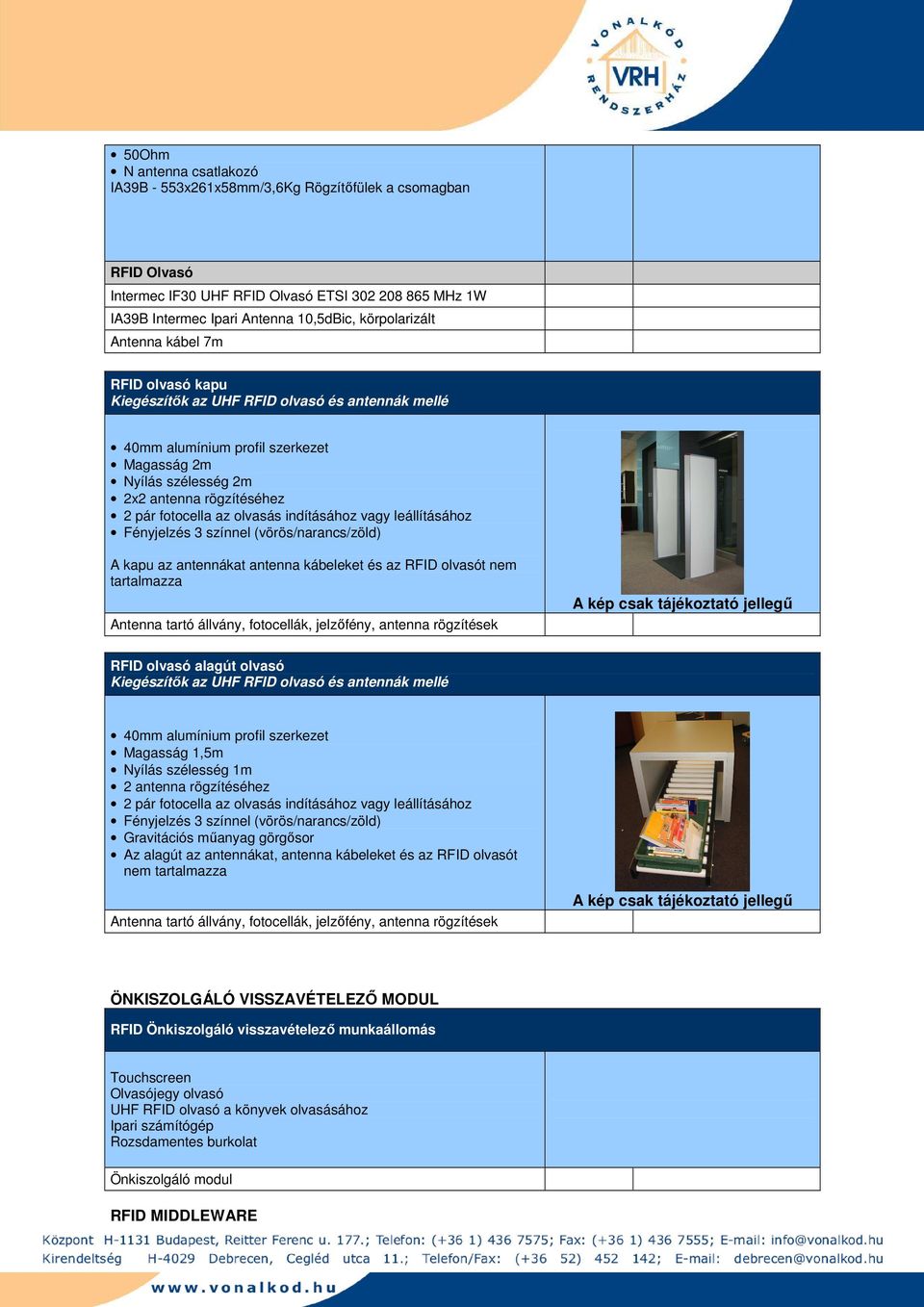

5 50Ohm N antenna csatlakozó IA39B - 553x261x58mm/3,6Kg Rögzítıfülek a csomagban RFID Olvasó Intermec IF30 UHF RFID Olvasó ETSI MHz 1W IA39B Intermec Ipari Antenna 10,5dBic, körpolarizált Antenna kábel 7m RFID olvasó kapu Kiegészítık az UHF RFID olvasó és antennák mellé 40mm alumínium profil szerkezet Magasság 2m Nyílás szélesség 2m 2x2 antenna rögzítéséhez 2 pár fotocella az olvasás indításához vagy leállításához Fényjelzés 3 színnel (vörös/narancs/zöld) A kapu az antennákat antenna kábeleket és az RFID olvasót nem tartalmazza Antenna tartó állvány, fotocellák, jelzıfény, antenna rögzítések RFID olvasó alagút olvasó Kiegészítık az UHF RFID olvasó és antennák mellé 40mm alumínium profil szerkezet Magasság 1,5m Nyílás szélesség 1m 2 antenna rögzítéséhez 2 pár fotocella az olvasás indításához vagy leállításához Fényjelzés 3 színnel (vörös/narancs/zöld) Gravitációs mőanyag görgısor Az alagút az antennákat, antenna kábeleket és az RFID olvasót nem tartalmazza Antenna tartó állvány, fotocellák, jelzıfény, antenna rögzítések ÖNKISZOLGÁLÓ VISSZAVÉTELEZİ MODUL RFID Önkiszolgáló visszavételezı munkaállomás Touchscreen Olvasójegy olvasó UHF RFID olvasó a könyvek olvasásához Ipari számítógép Rozsdamentes burkolat Önkiszolgáló modul RFID MIDDLEWARE

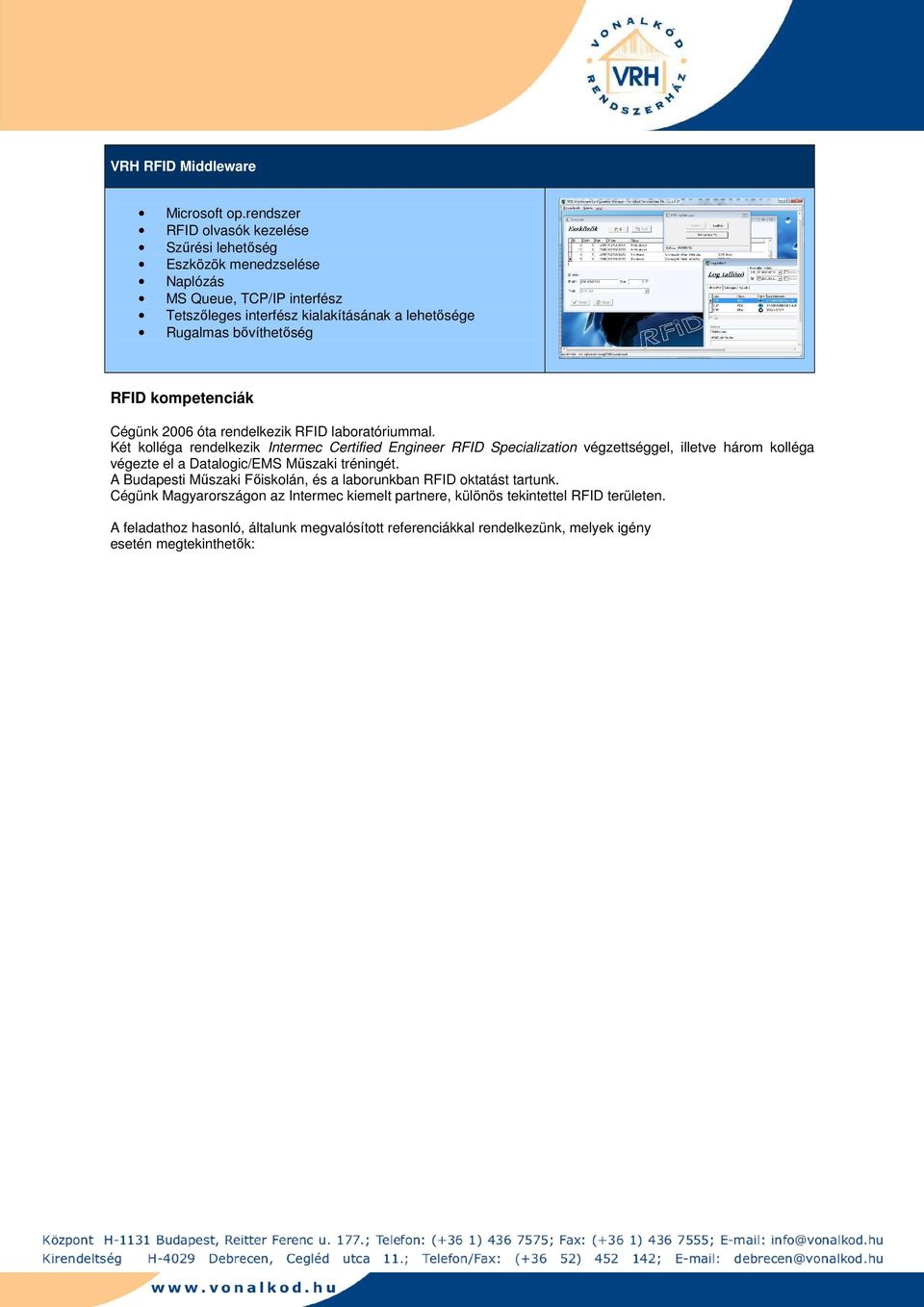

6 VRH RFID Middleware Microsoft op.rendszer RFID olvasók kezelése Szőrési lehetıség Eszközök menedzselése Naplózás MS Queue, TCP/IP interfész Tetszıleges interfész kialakításának a lehetısége Rugalmas bıvíthetıség RFID kompetenciák Cégünk 2006 óta rendelkezik RFID laboratóriummal. Két kolléga rendelkezik Intermec Certified Engineer RFID Specialization végzettséggel, illetve három kolléga végezte el a Datalogic/EMS Mőszaki tréningét. A Budapesti Mőszaki Fıiskolán, és a laborunkban RFID oktatást tartunk. Cégünk Magyarországon az Intermec kiemelt partnere, különös tekintettel RFID területen. A feladathoz hasonló, általunk megvalósított referenciákkal rendelkezünk, melyek igény esetén megtekinthetık:
