1 Gyors segítség a VISHAGA beállításához A VISHAGA adatgyűjtő és megjelenítő (vizualizáló) program a PROVICON Kft VISION programjának a HAGA Kft szabályozóihoz alkalmazott része. Ha Önnek van egy működő VISION programja, a HAGA szabályozókat néhány perc alatt beillesztheti úgy, hogy azok azonnal működni fognak. Ez a különleges konfigurálási mód a VISHAGA Unitja-val lehetséges. A VISION és a VISHAGA igen nagy programok, kezelésük megtanulása időigényes és az ilyen programokban való jártasság is ajánlott. Tapasztalataink szerint, a nagyobb szabályozott rendszerek konfigurálása után a vizualizáló szoftverekben nem eléggé jártas kollégák telepítik a VISHAGA programot és az a sokadik próbálkozás után nem akar engedelmeskedni. (Nem idézem a jókívánságokat.) Kedves Hölgyem/Uram ez a kis írás nem az igazi HELP, csak az előszobaajtó kinyitása. Tessék belépni. Egy egyszerű alkalmazást fogunk együtt konfigurálni, amely azonnal működni fog. Ha sikerül, innen már bátrabban fogja a szükséges képességeket felderíteni. Remélem nem haragszik a közvetlen stílus miatt vegye úgy mintha telefonon, vagy skype-on beszélgetnénk. 1. Regisztrálja magát a honlapon (nem kötelező, de köszönettel vesszük). Telepítse VISHAG programot a honlap letöltések oldaláról, célszerűen a root-ba. A jelenlegi kód: HAGA 2. A programnak két indítója ikonja van, tegye ki az asztalra: C:\VISHAGA\Bin\_vpr Az ezzel indított program konfigurálható és kezelhető C:\VISHAGA\Bin\_run Az ezzel indított program csak kezelhető. A tulajdonos kívánsága szerint a _vpr ikont törölje, hogy elkerülje az illetéktelen beavatkozást. 1. ábra 3. Indítsa el a programot a _vpr ikonnal és válassza az Új projektet az 1. ábra szerint. A Projekt indítása tábla sorainak jelentése felülről lefelé: Default projekt, ezzel indul a VISHAGA Itt lehet választani a már konfigurált projekteket Egy könyvtárba elmentett projekt fájl megnyitása: *.vpr Új projekt készítése Kilépés 2. ábra 1

2 4. Folytassa a 2. ábra szerint. Írja be a projekt nevét a Név helyre, majd kattintson fájlnévre. A program kitölti a táblázatot. A fájlnév nem tartalmazhat ékezetes és vezérlő karaktereket. A tábla többi része szükség szerint kitölthető (Optimális felbontás, stb). Kattintson a HAGA application ikonra majd az Előre mezőre. Ezzel belépett az Új projekt varázsló Unit könyvtárba. A könyvtár a 3. ábrán látható. 3. ábra A Unit a HAGA szabályozók digitális másolata, amely tartalmazza a grafikus megjelenést és a konfigurációt. Tehát a megfelelő Unit kiválasztása (telepítése) után a szabályozó úgy van beépítve a VISHAGA programba, ahogyan az a vezérlőszekrény előlapjában működik. A Unit könyvtárak mezőben válassza ki szabályozott rendszer minden szabályozóját a legördülő menüből (Szabályozók), vagy az Ikon oszlopból egérkattintással. A kiválasztott szabályozó megjelenik a Kiválasztott device-ok mezőben. Mindegyik típus kiválasztása után megjelenik a 4. ábrán látható kép. A példa szerint megjelent a KD48P szabályozó. Töltse ki a mezőket, vagy kattintson a Név, Rövidnév, Megjegyzés rovatokba és a program kitölti azokat. Adja meg a szabályozók számát a Unitok száma mezőben, majd kattintson a Rendben gombra. A Rendben gomb megnyomása után megjelenik az 5. ábrán látható kép. A következő típus kiválasztásához lépjen vissza Mégse gombbal. Később, amikor a projekt már működik megváltoztathatja az elnevezéseket a szabályozott rendszer összetevőinek megnevezése szerint (3. kemence, üzemanyag tartály, stb). Az utolsó választás Rendben gomb megnyomása után ismét megjelenik az 5. ábrán látható kép. Ezt már töltse ki 4. ábra 2

3 5.ábra A programban kétféle adatgyűjtő van: A Trend az adatgyűjtő diagramja. A későbbiekben ennek beállításával részletesebben foglalkozunk. Most a működési elvet kell megismerni. A program a szabályozott rendszer adatait gyűjti valós időben (a PC belső órája szerint). A trendben tárolt összes minták számát itt állítjuk be. Az ennél régebbi elemek automatikusan kitörlődnek a cirkuláris pufferből. A teljes hossz igen nagy szám lehet. A cirkuláris puffer úgy működik, mint egy szállítószalag. Az elején szabályos időközönként felveszi az adatokat és a végén ezek az adatok leesnek, elvesznek. A szalag felett van egy adott méretű ablak, amely a szalag felett mozgatható, ezen keresztül látható a trend Ön által kiválasztott része. A szalag szélessége a trendváltozók száma. Az idő a szalagra van írva. Elképzelve ezt a nem nagyon korrekt hasonlatot látható, hogy mezőkbe beírható adatokat alaposan mérlegelni kell. A Mintavételi faktor szerint történik az adatok mentése például 10 esetén minden 10. másodpercben az összes beállított változó értéke a cirkuláris pufferbe kerül. Ha a Totál 1 nap lesz, akkor a ma 08:00 órakor mentett adatok holnap 08:00 órakor elvesznek. E szerint minden nap menteni kellene, ami egyébként automatizálható. Az Ablak a cirkuláris puffer megjelenítet képének szélessége. Ezt a program futása közben változtatni lehet. Az itt beállított értékkel indul a projekt (default érték). Fontos megjegyezni, hogy a cirkuláris puffer egy merev tárolórendszer, amelynek tulajdonságait egy projekten belül ne változtassa meg, mert ez a projekt összeomlását eredményezheti. Az Adatgyűjtés a kiválasztott adatokat gyűjti. Abban különbözik a Trend-től, hogy minden adathoz tartozik egy időbélyeg. Így az adatok megmaradnak. Archiválás után visszahívhatók. A mezők megfontolt kitöltése után nyomja meg a Rendben gombot és ezzel belép az alkalmazásba. Példánkban az ikonsor jobboldalán láthatja: gyorshelp alkalmazás. Képernyőn megjelenő ábrát Főkép-nek nevezzük, ha szükséges több képet is generálhatunk. A Főkép a 6. ábrán látható. A Főkép olyan, mint a tánciskolában a kályha. Minden fontos beállítást innen indíthatunk. 3

4 6. ábra A 6. ábra felső részén 3 sor írás és jelkép látszik. A felső sor a kép neve, a második sor a legördülő menü és a harmadik sor a toolbox. Az toolboxban az egérmutatót az ikonon tartva előhívhatjuk tulajdonság buborékot. A sorokba bárhol az egér jobb gombjával kattintva előhívhatunk egy táblázatot, amely segítségével a beállítási helyeket ki-be kapcsolhatjuk. Az összes kikapcsolása után a táblázat eltűnik, de az F2 PC gombbal visszatérhetünk. A kommunikáció indításához konfigurálja a szabályozókat azok használati útmutatója szerint. Javasolt beállítás: com: RTU:8 bit 1 stop bit, 9600 Bps adr: Bővebben: oldalak/ismeretterjesztő anyagok/válasszon!!/modbus comm Kattintson a toolboxban a jobbról a negyedik ikonra [komponens elem szerkesztése (Ctrl-Alt-E)] és megjelenik a szerkesztés kép, amely a 7. ábrán látható. A 7. ábrán látható mezők használata: 1. A beállítások menüje és ikonjai. 2. Projektmenedzser (F11). 3. Kiválasztott szabályozók (device-ok) képe. 4. A kiválasztott szabályozók (device-ok) egyedi beállításai. 5. Innen lehet Objektumokat és Unitokat behúzni a hasznos területre. 6. A behúzott Objektumok és Unitok konfigurálása grafikusan. 7. A behúzott Objektumok és Unitok konfigurálása szövegesen. 4

5 7. ábra Most már elérkezett a 7. ábrán látható komponens elem szerkesztésbe és elkezdheti a kommunikáció beindítását. A célszerű sorrend: 1. Válassza ki balegérrel valamelyik szabályozót (a keret megvastagodik), majd jobbegérrel és a képalakítás jelei megjelennek. Alakítsa a képet [3] úgy, hogy arányos legyen és szövegek és számok jól olvashatók legyenek. Igazítsa be a hasznos területen lévő összes többi komponenst is. 2. Lépjen ki a komponens elem szerkesztésből (az ikonra kattintva,vagy Ctrl-Alt-E gomkombináció) és kattintson a 4. mezőben lévő Config gombra. Megjelenik a 8. ábra. 8. ábra 3. Töltse ki a táblázatokat. A Cím és a Baud egyezzen meg a szabályozóban beállított értékkel. A Port a számítógép Sajátgép/Tulajdonságok/Hardver/Eszközkezelő/Portok helyen található meg. Minden felvett szabályozón állítsa be ezeket az értékeket. Ha mindent jól állított be a kommunikáció elindul. 4. Ugyanezen a táblán állítsa be az összes többi adatot. A Csatornák oldalon lévő táblázat adatai lesznek a Trend értéktengelyének határai (az értéktengely merőleges az időtengelyre). Ezek az adatok a már működő trendben is állíthatók. 5

6 5. Bármikor beléphet újra a komponens elem szerkesztésbe és új elemeket tehet ki a hasznos területre és konfigurálhatja azokat. Minden kilépés után a program megkérdezi, hogy elmentse-e a változásokat. Ha azokat jónak találja, mentse el. A szerkesztőben törölni is lehet. 6. A Trend és az Adatgyűjtés konfigurálása a megjelenő táblák legördülő menüiben lehetséges. A belépés helye a Szabályozók áttekintő képe alatti mezőben a Trendek és Adatgyűjtés ikonok. A Trendek megnyitása kiteszi Trend lista táblát, amely a 9. ábrán látható. A fontosabb beállításokat a számok jelzik: 9. ábra A Trend változók a szabályozók típusát, sorszámát és változójának leírását tartalmazzák. Például a KD48D22PV a #2 sorszámú KD48D2 szabályozó Ellenőrzőjel görbéjét fogja a diagramban ábrázolni. Válassza ki kettős kattintással az ábrázolni kívánt változókat az 1 mezőben és azok megjelennek 2 mezőben és a diagramban. A kiválasztás után jobbegérrel egy kattintás a 2 mezőre és megjelenik egy legördülő menü, amelyben kattintson a Válogatás mentése (új) sorra. Adjon nevet és leírást a Trend táblának és mentse el. Több táblát is készíthet. A táblák a mentés után a 3 helyre (Trend táblák) kerülnek és ezek bármikor előhívhatók. A 4 ikon zárja és nyitja a Trend lista tábla bal oldali konfigurációs mezejét. A működő Trend többi tulajdonságát már könnyű megtanulni. Megemlítem, hogy a Status of communication fontos eszköz, mert világosan ábrázolja a kommunikáció folyamatát: nincs nyomtatva, amikor a VISHAGA nem működik és más színű lesz, amikor a kommunikáció megszakad. Általában elég egy vonalat kiválasztani. 10.ábra 6

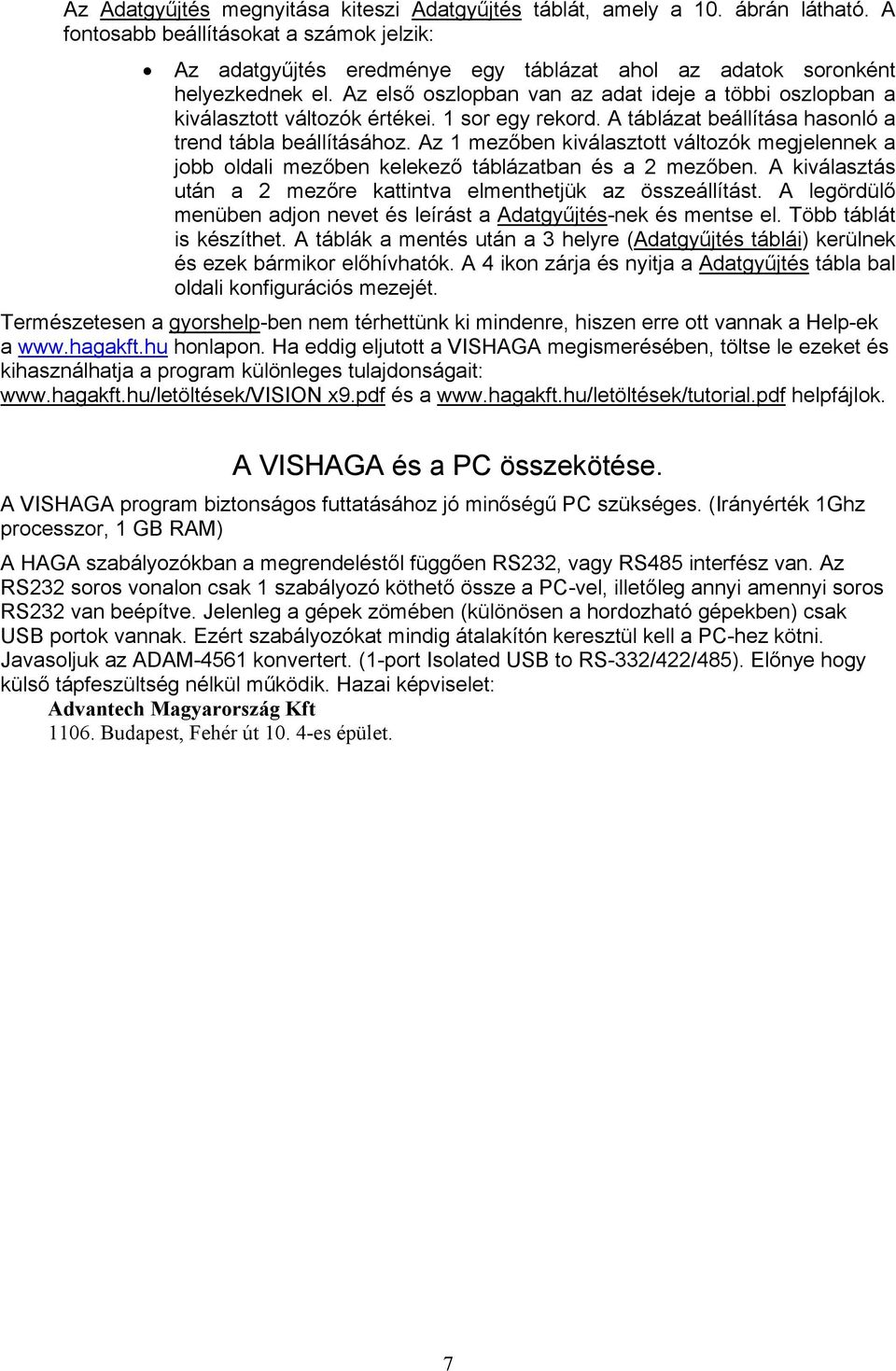

7 Az Adatgyűjtés megnyitása kiteszi Adatgyűjtés táblát, amely a 10. ábrán látható. A fontosabb beállításokat a számok jelzik: Az adatgyűjtés eredménye egy táblázat ahol az adatok soronként helyezkednek el. Az első oszlopban van az adat ideje a többi oszlopban a kiválasztott változók értékei. 1 sor egy rekord. A táblázat beállítása hasonló a trend tábla beállításához. Az 1 mezőben kiválasztott változók megjelennek a jobb oldali mezőben kelekező táblázatban és a 2 mezőben. A kiválasztás után a 2 mezőre kattintva elmenthetjük az összeállítást. A legördülő menüben adjon nevet és leírást a Adatgyűjtés-nek és mentse el. Több táblát is készíthet. A táblák a mentés után a 3 helyre (Adatgyűjtés táblái) kerülnek és ezek bármikor előhívhatók. A 4 ikon zárja és nyitja a Adatgyűjtés tábla bal oldali konfigurációs mezejét. Természetesen a gyorshelp-ben nem térhettünk ki mindenre, hiszen erre ott vannak a Help-ek a honlapon. Ha eddig eljutott a VISHAGA megismerésében, töltse le ezeket és kihasználhatja a program különleges tulajdonságait: x9.pdf és a helpfájlok. A VISHAGA és a PC összekötése. A VISHAGA program biztonságos futtatásához jó minőségű PC szükséges. (Irányérték 1Ghz processzor, 1 GB RAM) A HAGA szabályozókban a megrendeléstől függően RS232, vagy RS485 interfész van. Az RS232 soros vonalon csak 1 szabályozó köthető össze a PC-vel, illetőleg annyi amennyi soros RS232 van beépítve. Jelenleg a gépek zömében (különösen a hordozható gépekben) csak USB portok vannak. Ezért szabályozókat mindig átalakítón keresztül kell a PC-hez kötni. Javasoljuk az ADAM-4561 konvertert. (1-port Isolated USB to RS-332/422/485). Előnye hogy külső tápfeszültség nélkül működik. Hazai képviselet: Advantech Magyarország Kft Budapest, Fehér út es épület. 7
