1 dr. Szepesházi Róbert Széchenyi István Egyetem, Győr Infratstruktúraépítő MSc-képzés 3. konzultáció Cölöpalapozás tervezése az Eurocode 7 szerint

2 Cölöpalapok tervezési határállapotai általános állékonyság elvesztése 7 talaj és tartószerk. együttes tönkremenetele 2 talajtörés a cölöp alatt és körül (befúródás) 8 túlzottan nagy süllyedés 3 cölöp kihúzódása a paláston való elnyíródás miatt 9 túlzottan nagy megemelkedés 4 talajtörés a cölöp keresztirányú terhelése miatt 10 túlzottan nagy oldalirányú mozgás 5 talajtörés és cölöp együttes tönkremenetele 11 túlzott rezgések 6 cölöptest szerkezeti tönkremenetele

3 Cölöpalapok tervezési határállapotai az általános állékonyság elvesztése; a cölöpalap talajtörési (nyomási) ellenállásának kimerülése; a cölöpalap kihúzódása; talajtörés a cölöpalap keresztirányú terhelése következtében; a cölöptest tartószerkezeti tönkremenetele nyomás, húzás, hajlítás, kihajlás v. nyírás okán; a talaj és a cölöpalap együttes tönkremenetele; a talaj és a tartószerkezet együttes tönkremenetele; túlzottan nagy süllyedés; túlzottan nagy megemelkedés; túlzottan nagy oldalirányú elmozdulás; elfogadhatatlan mértékű rezgés.

4 Cölöpválasztás szempontjai a helyszíni talaj- és talajvízviszonyok, beleértve az ismert vagy lehetséges akadályokat; a cölöpözéskor keletkező feszültségek; a készítendő cölöp épségének megőrzésére és ellenőrzésére szolgáló lehetőségek; a cölöpözési módszer és sorrend hatása a már kész cölöpökre, a szomszéd szerkezetekre és közművekre; a cölöpözéskor megbízhatóan betartható tűréshatárok; a talajban előforduló vegyi anyagok káros hatásai; a különböző talajvizek összekapcsolódásának lehetősége; a cölöpök kezelése és szállítása; a cölöpözés hatásai a környező építményekre; a cölöpök távolsága a cölöpcsoportban; a cölöpözéssel a szomszédos szerkezetekben okozott elmozdulások vagy rezgések;

5 Cölöpválasztás szempontjai az alkalmazandó verőberendezés vagy vibrátor típusa; a cölöpökben a verés által keltett dinamikus feszültségek; fúróiszappal készülő fúrt cölöpök esetében a folyadéknyomás szinten tartásának szükségessége, a furatfal beomlását s a furattalp hidraulikus talajtörését gátolandó; a cölöptalp és a palást megtisztítása (főleg bentonit alkalmazásakor) a fellazult törmelék eltávolítása végett; a furatfal betonozás közbeni helyi beomlása, mely földzárványt okozhat a cölöpszárban; talaj vagy talajvíz behatolása a helyben betonozott cölöptestbe és az átáramló víz zavaró hatásai a még nedves betonban; a cölöpöt körülvevő telítetlen homokrétegeknek a beton vizét elszívó hatása; a talajban előforduló vegyi anyagok kötésgátló hatása; a talajkiszorító cölöpök talajtömörítő hatása; a talajnak a cölöpfúrás által okozott megzavarása.

6 A cölöpök nyomási ellenállásának meghatározása

7

8 A talajkörnyezetből származó nyomási ellenállás Általános elvek (4) A tömbként működő cölöpcsoport nyomási ellenállását általában úgy lehet számítani, mintha a tömb egyetlen nagy átmérőjű cölöp lenne. (6) Ha a cölöpök merev tartószerkezetet támasztanak alá, számításba vehető, hogy a tartószerkezet a cölöpök között elosztja a terhelést. Határállapot ilyen esetben csak akkor következhet be, ha több cölöp egyszerre kerül törési állapotba, ezért az egyedi cölöp törési állapotát nem kell vizsgálni. (7) Ha a cölöpök hajlékony szerkezetet támasztanak alá, indokolt azt feltételezni, hogy a leggyengébb nyomási ellenállástól függ a határállapot bekövetkezése. (8) Különös gonddal kell vizsgálni a szélső cölöpök törési állapotát, melyet az alátámasztott szerkezetről átadódó ferde vagy külpontos terhelés okozhat.

9 A talajkörnyezetből származó nyomási ellenállás Általános elvek 9)P Ha a cölöpök által közvetlenül terhelt réteg alatt gyengébb réteg van, akkor a gyenge rétegnek a nyomási ellenállására kifejtett hatása figyelembe veendő. (10)P A cölöp talpellenállásának számításakor figyelembe kell venni a cölöptalp alatti és feletti talajzóna szilárdságát. MEGJEGYZÉS: E talajzóna talp alatti és feletti vastagsága a cölöpátmérő többszöröse lehet. Az ebben előforduló bármely gyenge talajnak viszonylag nagy a befolyása a talpellenállásra. (11) Ha a cölöptalp alatt a 4-szeres cölöpátmérőnek megfelelő mélységen belül van gyenge talaj, akkor a talp alatti talaj átszúródásának lehetőségével számolni kell. (12)P Ha a talp átmérője nagyobb a cölöptörzs átmérőjénél, akkor ennek lehetséges kedvezőtlen hatását vizsgálni kell.

10 Cölöpök nyomási ellenállásának meghatározása az EC 7 szerint statikus próbaterhelés számítás talajvizsgálat alapján szondadiagram (CPT, SPT, MPM) talajszelvény nyírószilárdsági paraméterekkel talajszelvény osztályozó paraméterekkel dinamikus próbaterhelés Talajvizsgálat és dinamikus próbaterhelés alapján tervezni csak olyan módszerrel szabad, melynek alkalmasságát hasonló cölöpre és talajra statikus próbaterheléssel igazolták.

11

12 7.5. Cölöpök próbaterhelése Általános elvek (1)P Cölöp-próbaterhelést kell végezni a következő esetekben: ha olyan cölöptípust vagy -készítési módszert alkalmaznak, amelyre nincs összehasonlítható tapasztalat, ha a cölöpöket hasonló talaj- és terhelési viszonyok között még nem vizsgálták próbaterheléssel; ha a cölöpök olyan terhelést kapnak, amelyre megbízható támpontot sem az elmélet, sem a tapasztalat nem ad. ha a cölöp készítése közben végzett megfigyelések azt jelzik, hogy a cölöp viselkedése erősen és kedvezőtlenül tér el a helyszín vizsgálata és a tapasztalat alapján elvárttól, és ha a kiegészítő altalajvizsgálatok sem tisztázzák az eltérés okait. (2) Cölöp-próbaterhelés végezhető: az építési eljárás alkalmasságának megítélésére; a tervezett cölöp és a környező talaj terhelés alatti viselkedésének meghatározására, mind a süllyedések, mind a törőerő tekintetében; a cölöpalap egészének megítélésére.

13 Próbaterhelés eszközei

14 4500 terhelő erő F kn Próbaterhelés feldolgozása terhelő erő F kn :00 10:00 11:00 12:00 13:00 14:00 15:00 idő 16:00 t óra:perc 17:00 18:00 19:00 9:00 10:00 11:00 12:00 13:00 14:00 15:00 idő 16:00 t óra:perc 17:00 18:00 19: süllyedés s mm süllyedés s mm

15 CPT(u) nyomószonda, statikus szonda

16 DIN 1054 fúrt cölöpök fajlagos cölöpellenállásainak tapasztalati értékei relatív süllyedés s/d fúrt cölöp kötött talajban talpellenállás karakterisztikus értéke q b,k MPa ha a drénezetlen nyírószilárdság c u MPa 0,10 0,20 0,02 0,35 0,90 0,03 0,45 1,10 0,10 = s g 0,80 1,50 talpnövelés esetén 75 % redukció a drénezetlen nyírószilárdság c u MPa fúrt cölöp kötött talajban palástellenállás karakterisztikus értéke q s,k MPa 0,025 0,025 0,100 0,040 > 0,200 0,060

17 DIN 1054 vert cölöpök fajlagos cölöpellenállásának tapasztalatai értékei vert cölöp palástellenállás karakterisztikus értéke q s,k kpa talpellenállás karakterisztikus értéke q b,k MPa talaj mélység m fa vasbeton acélcső I-tartó fa vasbeton acélcső I-tartó Szemcsés < ,0 3,5 2,0 5,0 1,5 4,0 1,5 3, ,5 6,5 3,0 6,0 2,5 5,0 > ,0 7,5 4,0 8,0 3,5 7,5 3,0 6,0 kohéziós I c 0,5 0, ,75 1, ,0 2,0 görgeteges agyag kemény nagy. kem. < ,0 6,0 1,5 5,0 1,5 4, ,0 9,0 4,0 9,0 3,0 7,5 > ,0 10,0 8,0 10,0 6,0 9,0

18 q b talpellenállás a b a talpellenállás technológiai szorzója b és s köralakú cölöpökre 1,0 q ci q cii q ciii d crit q bh korlátozása a talp alatti d crit kritikus mélységre vonatkozó átlag a talp alatti d crit kritikus mélység minimuma a talp feletti 8D hossz minimuma, de legfeljebb 2 MPa 4D és 0,7D közötti azon mélység, mely a legkisebb q b értéket adja q bh <15 MPa lehet q b a b b s 1 2 q előterhelt, nagyon tömör, meszes homokok esetében további csökkentés ci q 2 cii q ciii Szemcsés talaj esetén q s palástellenállás a b a palástellenállás technológiai szorzója q ch korrekciója ha egy 1,0 m-nél hosszabb szakaszon q c 15 MPa, akkor q ch =15 MPa legyen, (ez egyben q s 120 kpa korlátozást is jelent) q s a ha egy 1,0 m-nél rövidebb szakaszon q c 12 MPa, q ch =12 MPa legyen, s q ha a szondázás terepszintje magasabban volt, mint lesz az üzemi állapotban, s ezért a függőleges hatékony feszültség valamely mélységben s zc -ről s zh -ra csökken, akkor a figyelembe vehető szondaellenállás q ch =q ch (s zh /s zc ) legyen c

19 Cölöpök szemcsés talajbeli fajlagos ellenállásait a statikus szonda csúcsellenállásából adó szorzó készítési mód talpellenállásra palástellenállásra típus a b = q b / q c a s = q s / q c előregyártott vert vb. vagy acél 1,0 0,010 talajkiszorítással helyszíni vert (Franki, Simplex) 1,0 0,014 előregyártott csavart 0,8 0,012 részleges talajkiszorítással vert acélprofil, nyitott cső 1,0 0,0075 folyamatos (CFA, SOB) 0,8 0,006 talajhelyettesítéssel béléscsővel fúrt cölöp 0,6 0,006 fúróiszappal fúrt cölöp 0,6 0,005 Cölöpök kötött talajbeli fajlagos palástellenállásait a statikus szonda talajtípus C P T - c s ú c s e l l e n á l l á s qc MPa szorzó as = qs / qc qc > 3,0 < 0,030 agyag 1,0 < qc < 3,0 < 0,020 qc < 1,0 < 0,050 iszap < 0,025 tőzeg 0

20 Szemcsés talajok palástellenállási szorzója 0,020 palástellenállási szorzó 0,015 a s =q s/ q c 0,010 CFA-cölöpök LCPC-módszer belga szabvány német szabvány EAB-ajánlás EC-7 és holland szavány Mahler képlete új javaslat 0,005 0, CPT-csúcsellenállás q c [kpa] q s a s q c q s a sq q c

21 Kötött talajok palástellenállási szorzója 1,2 adhéziós tényező 1,0 a u =q s /c u 0,8 0,6 0,4 0,2 0,0 Fúrt cölöpök q s fajlagos palástellenállásának számítása kötött talaj esetén q s = a u c u drénezetlen nyírószilárdság c u kpa Gwizdala Viggiani Tomlinson Lehane Stas - Kulhavy DIN 1054 Kerisel Reese EAB-max EAB-min ME 15005/2 ME 15005/2 mod q s a u c u a-módszer q c qc ,5 q u s qs0 1, 2 c c

22 Cölöpellenállás számítása CPT alapján R c R b R s A b q b i A si q si ellenálláskomponens szemcsés talaj kötött talaj talpellenállás q b 1 qcim qciim b ab qciiim qb 0, 6 b qc 2 2 palástellenállás q s a sq q c q 1, q s 2 s c c u q N c k q c 15,5

23 Szemcsés talajok fajlagos cölöpellenállásai cölöptípus talpellenállási szorzó palástellenállási szorzó palástellenállás maximuma a b a sq q smax [kpa] vert (vibrált), előregyártott vasbeton elem 1,00 0, talajkiszorításos vert (vibrált), zárt végű bennmaradó acélcső 1,00 0, zárt véggel lehajtott s visszahúzott cső helyén betonozott 1,00 1, csavart, helyben betonozott, 0,80 0, talajhelyettesítéses CFA-cölöp 0,70 0, fúrt, támasztófolyadék védelmében 0,50 0, fúrt, béléscső védelmében 0,50 0,45 80 q b b a b 1 2 q cim q 2 ciim q ciiim q s a sq q c EC 7 és NEN b 0,6

24 Kötött talajok fajlagos cölöpellenállásai cölöptípus talpellenállási szorzó palástellenállási szorzó palástellenállás maximuma b s q smax [kpa] vert (vibrált), előregyártott vasbeton elem 1,00 1,05 85 talajkiszorításos vert (vibrált), zárt végű bennmaradó acélcső 1,00 0,80 70 zárt véggel lehajtott s visszahúzott cső helyén betonozott 1,00 1,10 90 csavart, helyben betonozott, 0,90 1, talajhelyettesítéses CFA-cölöp 0,90 1,00 80 fúrt, támasztófolyadék védelmében 0,80 1,00 80 fúrt, béléscső védelmében 0,80 1,00 80 q 9 u q b c 0, 6 b c q s, 2 1 q s c Skempton c u q N c k q c 15,5

25 Mért és számított teljes nyomási ellenállások korrelációja mért nyomási ellenállás R c,meas [kn] N =63 R 2 =0,77 R c,meas =1,00 R c,cal R c,meas =0,80 R c,cal %-os konfidencia-intervallum számított nyomási ellenállás R c,cal [kn]

26 Dinamikus próbaterhelés Módszerek dinamikus próbaterhelés (alakváltozás- és gyorsulásmérés) korrelációs tényező jelillesztéssel (signal matching, CAPWAP) 1,35 közvetlen számítással (hullámegyenlet, CASE) 1,60 verési képlet (elmozdulásmérés) kvázi-rugalmas behatolás mérésével 1,75 kvázi-rugalmas behatolás becslésével v. elhanyagolásával 1,90 Kalibrálás statikus próbaterheléssel ugyanazon cölöptípuson hasonló hosszal és keresztmetszettel hasonló talajban Az eredmény megbízhatóságát növeli kellő ütőhatás (2-10 t) elég nagy elmozdulás (10-50 mm) hosszabb erőhatás (5-100 ms) Alkalmazás terv igazolására próbaveréshez teherbírás egyenletességének igazolására

27

28 A dinamikus próbaterhelés megbízhatósága homoktalaj esetén teherbírás statikus mérés alapján R(stat) kn palástellenállás talpellenállás teljes ellenállás R s (stat) = 1,00 R s (din) megbízható adat bizonytalan adat R t (stat) = 0,80 R t (din)? R b (stat) = 0,50 R b (din) 1000? teherbírás dinamikus mérés alapján R(din) kn

29 a cölöpméretezési rendszer elemei a biztonsági rendszer eszközei elemek változatok parciális tényezők korrelációs tényezők modelltényezők kockázati tényezők eljárási szabályok cölöptípus ellenállástípus talajfajta vert CFA fúrt palást talp teljes kötött szemcsés EC 7-1 nemzeti melléklet szemcsés talpellenállás óvatos kezelése méretezési módszer statpt CPT szemp dinpt eredeti EC 7 követése EC 7-1 nemz. mell. min. 3 CPT kockázat nagy átlagos kis EC 0 javaslatai a fentiek alkalmazása erőtani számítás típusa alap részletes részletes is elfogadható 1,1 redukció alkalmazása részletes = = szakszerű

30 A cölöpellenállás tervezési értékének számítása a karakterisztikus értékből R c;d R c; k b;k Rs;k t R b s Parciális tényezők a cölöpök tervezéséhez cölöpellenállás jel cölöptípus vert fúrt CFA talpellenállás b 1,1 1,25 1,2 nyomott cölöp palástellenállása s 1,1 1,1 1,1 nyomott cölöp teljes/kombinált ellenállása t 1,1 1,20 1,15 húzott cölöp palástellenállása s;t 1,25 1,25 1,25

31

32 az ellenállás meghatározásának a ξ korrelációs tényező a cölöpellenállás karakterisztikus értékének meghatározásához a próbaterhelések ill. a talajszelvények száma az átlagra vonatkozóan a minimumra vonatkozóan módszere n ξ mean ξ min 1 1,40 1,40 statikus próbaterhelés 1, 4 talajvizsgálat 2, 3, 4, 5 dinamikus próbaterhelés 2, 6 2 1,30 1,20 3 1,20 1,05 4 1,10 1,00 5 1,00 1,00 1 1,40 1,40 2 1,35 1,27 3 1,33 1,23 4 1,31 1,20 5 1,29 1,15 7 1,27 1, ,25 1,08 2 1,60 1,50 5 1,50 1, ,45 1, ,42 1, ,40 1,25 Megjegyzések 1 ha egyetlen terhelést végeznek, akkor az a legrosszabb altalajú helyen legyen, ha többet, akkor azok reprezentálják az altalaj változásait, s egyet mindenképpen a legrosszabb helyen kell végrehajtani; 2 csak statikus próbaterheléssel kellő számú esetben igazolt számítási módszerek alkalmazhatók, szükség esetén a biztonságot növelő modelltényező bevezetésével; 3 a vizsgálati helyeknek jellemezniük kell az altalaj változásait, a szélsőségesen kedvezőtlen helyeket is; 4 ha a cölöpösszefogás képes kiegyenlíteni a teherbírás cölöpcsoporton belüli különbségeit, akkor a fenti értékek 1,1-gyel oszthatók, de a módosított érték is maradjon 1,0-nél kisebb; 5 az alkalmazott számítási módszertől függő modelltényező is alkalmazandó a nemzeti melléklet szerint 6 a megadott értékek a következők szerint módosíthatók: 0,85 szorzóval, ha a vizsgálat a mért jelekre illesztett modell alapján állapítja meg teherbírást; 1,10 szorzóval, ha verési képletet használnak a mért kvázi-rugalmas behatolásból számolva; 1,20 szorzóval, ha verési képletet használnak a kvázi-rugalmas behatolás mérése nélkül;

33 St modelltényezők alkalmazása a cölöptervezésben az EC 7 NM szerint NA19.2. Nem kell modelltényezőket alkalmazni, ha egyidejűleg teljesül, hogy az alkalmazott eljárás kidolgozásakor a talajjellemzőket igazolhatóan olyan értékekkel vették figyelembe, melyek karakterisztikus értékeknek tekinthetők, a tervező a talajjellemzők karakterisztikus értékeivel alkalmazza az eljárást. NA19.3. A következő modelltényezőket kell alkalmazni, ha egyidejűleg igaz, hogy az alkalmazott eljárás kidolgozásakor a talajjellemzőket igazolhatóan átlagértékekkel vették figyelembe, a tervező is a talajjellemzők átlagértékeivel alkalmazza az eljárást. Az alkalmazandó modelltényezők: statikus szondázás (CPT) csúcsellenállásából származtatott fajlagos cölöpellenállások esetében 1,1, laboratóriumi vizsgálatokkal megállapított nyírószilárdságból származtatott fajlagos cölöpellenállások esetében 1,2, tapasztalatai alapon felvett nyírószilárdsági paraméterek vagy azonosító és állapotjellemzők alapján megállapított fajlagos cölöpellenállások esetében 1,3. Ha az alkalmazás körülményei az előbbi két változat között vannak, akkor a tervező az előbbiekben javasolt értékek és 1,0 közötti modelltényezőket vehet számításba.

34 A cölöpalapok méretezési biztonsága Az ellenállás oldalán GEO határállapotra az EC7 szerint Cölöpalapozás R d R k R R Rm m korrelációs tényező parciális tényező modelltényező 1,40...1,10 1,10 1,15 1,20 m 1,10 1, 30 R

35 A cölöpalapok méretezési biztonsága Globális biztonság GEO határállapotra Cölöpalap nyomási ellenállása 1 próbaterhelés esetén alapkombináció alkombinációk FOS 1,40 1,40 1,15 2,25 FOS 1,25 1,40 1,15 2,00

36 a cölöpméretezési rendszer elemei a biztonsági rendszer eszközei elemek változatok parciális tényezők korrelációs tényezők modelltényezők kockázati tényezők eljárási szabályok cölöptípus ellenállástípus talajfajta vert CFA fúrt palást talp teljes kötött szemcsés EC 7-1 nemzeti melléklet szemcsés talpellenállás óvatos kezelése méretezési módszer statpt CPT szemp dinpt eredeti EC 7 követése EC 7-1 nemz. mell. min. 3 CPT kockázat nagy átlagos kis EC 0 javaslatai a fentiek alkalmazása erőtani számítás típusa alap részletes részletes is elfogadható 1,1 redukció alkalmazása részletes = = szakszerű

37 CPT1 CPT4 CPT7 Próbaterhelés száma helye R c;meas kn CPT3 CPT6 1. CPT /a CPT /b CPT CPT2 CPT5 CPT8 Cölöptípus: CFA D=80 cm H=12 m Számítási mód: CPT-EC7-SZR Cölöptervezés statikus próbaterhelés vagy CPT alapján R [kn] legvalószínűbb számított érték teljes ellenállás talpellenállás modelltényező korrigált számított érték palástellenállás talpellenállás palástellenállás teljes ellenállás CPT R s;cal R b;cal R c;cal m R s;cal R b;cal R c;cal , , , , , , , ,

38 Cölöptervezés CPT alapján R [kn] tervezési egyég átlag minimum kiválasztott számított érték teljes ellenállás korrelációs tényező karakterisztikus érték talpellenállás palástellenállás talpellenállás palástellenállás talpellenállás teljes ellenállás palástellenállás tervezési érték teljes ellenállás teljes ellenállás s = 1,1 b = 1,2 S t = 1,15 R s;cal R b;cal R c;cal R s;k R b;k R c;k R s;d R b;k R c;k R c;k teljes mean(1-8) , min(1-8) , nyugati mean(1-5) , min(1-5) , keleti mean(5-8) , min(5-8) , Cölöptervezés statikus próbaterhelés alapján értékelés a teljes épületre értékelés a keleti részre értékelés a nyugati részre 1. próbaterhelés alapján 1. és 2/a. próbaterhelés alapján 1. próbaterhelés alapján 2/b. és próbaterhelés alapján R c;mean R c;min R c;mean R c;min R c;mean R c;min R c;mean R c;min ,4 1,4 1,3 1,2 1,4 1,4 1,4 1,4 R c;mean / 1 R c;min / 2 R c;mean / 1 R c;min / 2 R c;mean / 1 R c;min / 2 R c;mean / 1 R c;min / , t R c;d t R c;d t R c;d t R c;d 1, , , ,

39 Cölöpalapozás tervezés példa I. Csomagoló és raktárcsarnok III. II. Épületrész Teljes teher [kn] Támaszok száma [db] Átlagos teher [kn] I II III IV Előkészítés: 4 db m mély CPT szondázás IV.

40 szint [mbf] Cölöpalapozás tervezése példa 131 CPT csúcsellenállás q c [MPa] CPT-1 feltöltés Előkészítés fázis 129 CPT CPT-3 CPT-4 Csavart cölöp 125 puha, kompresszíbilis iszap-sovány agyag ,0 mbf homokos iszap iszapos homok 4 db CPT átlag = 1,31 min = 1, sovány-közepes agyag R c,k = 1150 kn R c,d = 870 kn homok CT: 119,5 mbf R c,d = 790 kn CT: 120,0 mbf R c,d = 670 kn

41 szint [mbf] szint [mbf] Cölöpalapozás tervezés - példa 131 CPT csúcsellenállás q c [MPa] II. I CPT csúcsellenállás q c [MPa] CPTu-S1 CPTu-S2 CPT-1 CPTu-S3 CPT-2 CPTu-S4 CPT-3 CPTu-S5 CPTu-S6 CPT-4 CPTu-S7 CPTu-S8 CPTu-S9 CPT-1 CPT-2 CPT-3 CPT III IV

42 szint [mbf] Cölöpalapozás tervezés példa 131 CPT csúcsellenállás q c [MPa] db CPT átlag = 1,31 min = 1, CPTu-S1 CPTu-S2 127 CPTu-S3 CPTu-S4 CPTu-S5 125 CPTu-S6 CPTu-S7 CPTu-S8 CPTu-S9 11 db CPT átlag = 1,25 min = 1, CPT-1 CPT-2 CPT CPT-4 119,0 mbf R c,k = 1110 kn R c,d = 880 kn CT: 119,5 mbf R c,d = 825 kn CT: 120,0 mbf R c,d = 750 kn

43 Cölöpalapozás tervezés példa Teljes teher [kn] IV. III. II. I Előterv Kiviteli terv IV. III. II. I. 500 Összes cölöphossz [m] 0 Előterv Kiviteli terv

44 Egyedi cölöp süllyedése Egyedi cölöp süllyedése

45 Cölöpcsoport vizsgálata t 5 H t 1 H B=t 1 +D+2 H tg B=t 1 +D t 2 L=2 t 2 +D+2 H tg t 2 L=2 t 2 +D t 2 t 2 A cölöpcsoportot helyettesítő síkalap alapméretének felvétele A cölöpcsoportot helyettesítő modellcölöp méreteinek felvétele

46 helyettesítendő alakzat) szélessége. Cölöpcsoport süllyedése 2.5. ábra. A cölöpcsoport és az egyedi cölöp süllyedésének aránya (t= tengelytávolság, D=átmérő, H=cölöphossz) A helyettesítő síkalapot a 2.2. ábra szerint lehet felvenni, s a süllyedését a

47 Cölöpök tervezése keresztirányú terhelésre A teherbírás kimerülésének formái rövid cölöpök: merev testként való elfordulás vagy eltolódás hosszú, karcsú cölöpök: hajlítási törés a fej körüli talaj lokális törésével Tervezési módszerek próbaterhelés (nem feltétlenül törésig) számítás a talajmerevség, a talaj- és a cölöpszilárdság figyelembevételével Méretezési elvek, követelmények, lehetőségek a tartószerkezeti igénybevételek, valamint a talajreakciók és elmozdulások összeférhetősége a cölöpelfordulás szabadságfoka a kapcsolódásnál a hosszú, karcsú cölöpök modellje: a felső végén terhelt, vízszintes ágyazási tényezővel jellemzett, deformálódó közeg által megtámasztott gerenda A keresztirányú elmozdulás számításakor figyelembe veendő szempontok a talajmerevség és annak az alakváltozás mértékétől függő változása az egyedi cölöpök hajlítási merevsége a cölöpbefogás mértéke a felszerkezeti kapcsolatnál a csoporthatás a terhek irányváltásának vagy ciklikus ismétlődésének a hatása, a mozgás elvárt kinematikai szabadságfoka

48 7.8. Cölöpök tartószerkezeti tervezése (1)P A cölöpök szerkezeti tönkremenetellel szembeni megfelelőségét igazolni kell, összhangban a szakasszal. (2)P A cölöpök szerkezetét úgy kell megtervezni, hogy megfeleljenek minden olyan állapotban, melyekbe a cölöpök kerülhetnek. Ilyenek: - a használati körülményeik, pl. a korróziós viszonyok; - a készítésük körülményei, pl. az olyan kedvezőtlen talajviszonyok, mint a görgetegek, a meredek hajlású kőzetfelszínek; - a lehajthatóságot befolyásoló más tényezők, ideértve a tagoló felületek tulajdonságait is; - előre gyártott cölöpök esetében a helyszínre szállításuk és a beépítésük körülményei. (3)P A szerkezeti tervezéskor figyelembe kell venni a cölöptípusra, a hatások összetevőire és az alap teljesítőképességére előírt építési tűréseket. (4)P Vízen vagy vastag, nagyon gyenge talajrétegen áthatoló karcsú cölöpöket kihajlásra is ellenőrizni kell. (5) Általában nem kell a cölöpök kihajlását ellenőrizni, ha a köröttük levő talaj c u reprezentatív drénezetlen nyírószilárdsága nagyobb 10 kpa-nál.

49 Cölöpök méretezés keresztirányú terhelésre Méretezés feltételezett nyomáseloszlás alapján feltételezett forgáspont (0,33 0,40 H a talptól) feltételezett cölöszélesség (B=D+n x tgj) feltételezett nyomáseloszlás (homok - parabolikus, agyag - konstans) egyensúlyvizsgálat Terzaghi-modell, Broms-diagramok, Sherif-táblázatok Méretezés a talaj ágyazási tényezős a szerkezet FEM modellezésével ágyazási tényező felvétele (C=a E s /D; táblázatok) feltételezett cölöszélesség (B=D+n x tgj) FEM szoftver a szerkezetre (AXIS; GEO5) Méretezés a talaj és a szerkezet FEM modellezésével szokásos talajparaméterek vagy fejlesztett modellek (MC; HS) 2D modell felvett cölöpszéleséggel 3D modell a valós cölöpgeometriával FEM szoftver (PLAXIS, MIDAS) A talajra jutó nyomásokat ellenőrizni kell a passzív földnyomás viszonylatában!

50 Cölöpmodellezés AXIS-programban z H k h (z) e z (z) H D q h (z) q s (z) q hmax (z) e x (z) k s (z) q smax (z) e z (H) k b (H) q bmax (H) q b (H) k h (z)=c h (z)d=e s (z)/dd= k s (z)=q smax (z)/e smax = k b (H)=q bmax (H)/e bmax = =E s (z)=e s0 +z(e sh E s0 )/H =q smax (z)/(0,02d) =q bmax (H)/(0,10D) q h (z;e x )=k h (z)e x (z) q s (z;e z )=k s (z)e z (z) q b (H;e z )=k b (H)e z (H) q hmax (z)=(k p K a )(p+z)d q smax (z)=dq s (z) q bmax (H)=D 2 /4q b (H) q h (z)=q h (z;e x ) ha q h (z;e x )<q hmax (z) q h (z)=q hmax (z) ha q h (z;e x )>q hmax (z) q s (z)=q s (z;e z ) ha q s (z;e z )<q smax (z) q b(h)=q b (H;e z ) ha q b (H;e z )<q bmax (H) q s (z)=q smax (z) q b (H)=q bmax (H) ha q s (z;e z )>q smax (z) ha q b (H;e z )>q bmax (H)

51

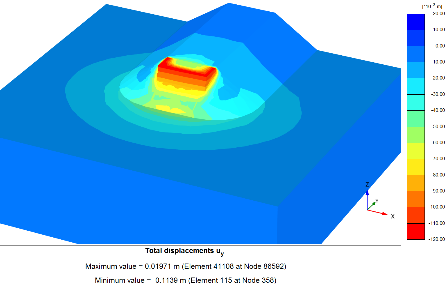

52 Cölöpalapozású hídfő komplex modellezése Plaxis 3D szoftverrel u ymax=81mm Q max=1044kn M max=886knm N max=4111kn u zmax=225mm

53 A cölöpök szerkezeti és technológiai tervezése

54 Méretek Mérettűrések átmérő 0,3 D 3,0 m szélesség w min 0,4 m hossz / szélesség méretarány L / w 6 ferdeség n 6 alapfelület A 10 m2 átmérőarányok D talp / D 2 szemcsés talaj D talp / D 3 kötött talaj D törzsmax / D 2 pontraállás hibája e 0,10 m ha D 1,0 m e 0,1*D ha 1,0 D 1,5 m e 0,15 m ha D 1,5 m irányeltérés i 0,02 m/m ha n 15 i 0,04 m/m ha 4 n 15

55 CFA-cölöp talajhelyettesítéses eljárás zaj- és rezgésmentes fúrás végtelen spirállal furatfal védelme bennmaradó talajdugóval betonozás nyomás alatt a fúrószáron át vasalás utólagos behelyezése

56 Csavart cölöp talajkiszorításos eljárás zaj- és rezgésmentes hulladékmentes

57 gyors legyen Cölöpfúrás a talp egyenletes felfekvése biztosítandó túlfúrás új műszakban végzett betonozáskor talptisztítás falvédelem: béléscső támasztófolyadék spirál-talajdugó földkiemelés minimalizálása falvédelem nélkül: n 15 esetén kötelező, víztúlnyomás, előtolás iránycső kell, folyadékminőség, tartalék, dugattyúhatás, n 15 esetén tilos n 10 esetén megengedett folyós homok, c u 15 kpa agyag esetén próbacölöp d 60 cm esetén, n 15 esetén, szilárd talaj

58 Bentonitszuszpenzió Támasztófolyadék friss újrafelhasználásra kész betonozás előtt sűrűség g/cm 3 1,10 1,15 Marsh-érték s folyadékveszteség cm ph homoktartalom % (tömeg) 4 Polimerszuszpenzió Egyéb szuszpenziók (bentonit+polimer, más agyagásvány)

59 Betonminőség Betonminőség: C20/25 C30/37 Adalékanyag: d max 32 mm és betéttávolság/4 Cementtartalom: 325 kg/m 3 (száraz betonozás) 375 kg/m 3 (víz alatti betonozás) Víz/cement tényező: v/c 0,6 Adalékanyag 400 kg/m 3 (ha d>8 mm) d0,125 mm +cement 450 kg/m 3 (ha d 8 mm) Betonkonzisztencia 460 Ø 530 (száraz betonozás) Terülési átmérő 530 Ø 600 (szivattyú és víz alatt) 570 Ø 630 (betonozás zagy alatt)

60 Betonozás Gyors kezdés a fúrás után Talp- és fúróiszap ellenőrzése (mintavétel is) Folytonos betonozás (konzisztencia és tartalék) Betonozócső Kontraktorcső (Méret min. 6D max vagy 15 cm, tölcséres vég, sima fal, dugó) Max. D megemelés, 1,5 2,5 m bemerülés, lassú kiemelés Béléscső visszahúzása Belső vibrálás tilos Betonvédelem (áramló vízben, puha talajban, fagyban) Visszavésés

61 Vasalás A cölöp 0,5 m 2 A vas 0,5 % A cölöp 0,5 m 2 A cölöp 1,0 m 2 A vas 0,0025 m 2 A cölöp 1,0 m 2 A vas 0,25 % A cölöp min. 4 Ø12 min. betéttávolság 100 mm kengyel min Ø6 ill. d hosszvas /4 betonfedés 60 mm ha a cölöpátmérő > 60 cm 50 mm ha a cölöpátmérő 60 cm

62 Vasalás toldás: hajlítás: vb. szabály, kiegészítő rögzítés, ponthegesztés nem vb. szabály, 5 és 100 C hőmérséklethatárok betonacélkosár: huzal, kampó, hegesztés merevítőgyűrű, elosztóvasalás, átlós merevítés távtartó beállítás: központosság, takarás min. 3 m-ként 3 db gyorsan, függesztve, 0,15 m pontosság, spirálnál utólag is szabad enyhe vibrálással, húzással

63 Cölöpözési jegyzőkönyv a kivitelezési szabványokkal összhangban a cölöp számjele a cölöpöző berendezés a cölöp keresztmetszete és hossza; a cölöpkészítés időpontja és időtartama (megszakítások is) a beton összetétele, mennyisége és a betonozás módja, ha a fúróiszap fajsúlya, ph-ja, Marsh-viszkozitása és finomanyag-tartalma, ha a habarcs vagy a beton térfogata és besajtolási nyomása, ha.. a belső és külső átmérő, menetemelkedés és fordulatonkénti behatolás, ha a verőkalapács és a lehajtás eredményének fő adatai, ha a vibrátorok teljesítményfelvétele, ha a fúrómotornak leadott forgatónyomaték, ha a furatban talált rétegek és a furattalp állapota, ha a cölöpözés közben észlelt akadályok eltérések a tervezett helyzettől, iránytól a megvalósult építési szintek jkv. minden cölöpről, értékelés, megőrzés 5 évre, jelentés a megvalósulásról

64 A cölöpözési terv tartalma a cölöpök típusa valamennyi cölöp helye és hajlásszöge a tűrési határokkal a cölöpök keresztmetszete helyben betonozott cölöpök esetében a vasalásuk adatai a cölöpök hossza a cölöpök darabszáma a cölöpök megkövetelt teherviselő-képessége a cölöptalpak szintje vagy a megkövetelt behatolási ellenállás a cölöpök készítésének sorrendje az ismert akadályok bármi más, ami a cölöpözést korlátozhatja

65
