CMX64 CUCCIOLO Mobil légkondiciónáló berendezés

Átírás

1 CMX64 CUCCIOLO Mobil légkondiciónáló berendezés 1

2 Tartalomjegyzék 1. A berendezés fbb elemei A berendezés leírása Burkolat Vezérl egység Ventillátor Jelvev Hcserél (elpárologtató) Légterel lamellák Légszr Távirányító Általános rendelkezések Automata mködés Nappali üzem Éjszakai üzem Légterel lamellák Ventillátor fordulatszám... 5 Mködési határok Áramkimaradás A komresszor késleltetett indítása TEST funkció AUX nyomógombok Mködésjelz LED Timer LED Biztonsági jelképek Nem rendeltetés szerinti használat A lamellák beállítása... 6 KI/BE kapcsoló gomb Távirányító egység Elemek LCD kijelz... 7 Automata program... 7 Ht (ft) üzemmód Szárító üzemmód... 8 Szellzés üzemmód... 8 Elindítás programozása Leállás programozása Éjszakai üzemmód Htés és szárító üzemmód mködése Ftés üzemmód mködése Karbantartás Hibajelenségek Felszerelés Kondenzátum elvezetése

3 A berendezés fbb elemei 1. ház 2. elektronikus vezérl 3. ventillátor elem 4. légszr 5. elpárologtató hcserél 6. légterel lamellák 7. távirányító 8. távvezérl jelfogó 9. kompresszor 10. kondenzátum elvezet 11. kondenzátor hcserél 12. védrács 13. elektromos kiporlasztó 14. flexibilis vezetékköteg 3

4 Figyelem! Ezt a Használati és karbantartási utasítást figyelmesen el kell olvasni és megérteni. A nem rendeltetésszer használat, vagy az itt leírtak be nem tartása a garancia elvesztését okozza. A berendezést csak, a forgalmazó által erre felhatalmazott márkaszervíz szakembere szerelheti, bonthatja meg, javíthatja és helyezheti üzembe. Ezen elírás be nem tartása a garancia elvesztésével jár! Különös figyelmet kell szentelni azoknak a fejezeteknek amelyek a veszélyforrásokra hívják fel a figyelmet! 1 A berendezés leírása 1.1 Burkolat A beltéri egység különösen elegáns és kompakt tervezés, manyag burkolatú. 1.2 Vezérl egység A következ funkciókat látja el: vezérli a leolvasztást (csak hszívattyús változatoknál) szabályozza a bels hmérsékletet gondoskodik a túlfeszültség védelemrl vezérli a folyamat megfordító szelepet (csak hszívattyús változatnál) 1.3 Ventillátor Különösen kompakt és csendes ventillátor, három fokozatú motor meghajtással. 1.4 Jelvev A távirányító jeleit fogadja, itt vannak elhelyezve a kiegészít kezel gombok, és kijelz ledek. Beállítható: mködési mód: ht, szellz, szárító, ft (csak hszívattyusnál idprogramozó aktiválása/kikapcsolása beltéri egység ventillátor fokozata (automata, kis, közepes, magas fordulat) bels hmérsékletet (18-32 C között, 1 Cos pontossággal) KI/BE kapcsolás légterel lamellák mozgatása, beállítása 2 Általános rendelkezések Az infravörös jellel mköd távirányítóval minden paraméter beállítható. A mikroprocesszoros vezérlés minden mködési folyamatot vezérel és felügyel. A mikroprocesszoros vezérlésnek van néhány, a felhasználó által nem befolyásolható, funkciója. 1.5 Hcserél (elpárologtató) Rézcsre préselt Al bordázattal. 1.6 Légterel lamellák A vízszintes légáram- terel lamellák kézileg állíthatók. 1.7 Légszr Könnyen kivehet és mosható manyagszálas szr. Szr elpiszkolódás kijelzése világító LED - del. 1.8 Távirányító A távirányító segítségével minden mködési paramétert be lehet állítani. Az értékek az LCD kijelzn megjelennek. 2.1 Automata mködés Amikor az AUTO mód kerül kiválasztásra, a mikroprocesszoros vezérl htést, szárítást vagy ftést (csak hszívattyúnál) kapcsol. 2.2 Nappali üzem Ha a berendezés be van kapcsolva, a vezérlés a beállított hmérsékletet tartja a helyiségben. 4

5 2.3 Éjszakai üzem Egy órával a bekapcsolás után, amennyiben egyébb beállítás nincs, a berendezés AUTO- SLEEP éjszakai üzemmódban kezd dolgozni. 2.4 Légterel lamellák A légterelket kézzel kell a kívánt irányba beállítani. 2.5 Ventillátor fordulatszám AUTOMATIC üzemmódban, a vezérlés a szobahmérséklet és a beállított hmérséklet különbségének függvényében kiválasztja a szükséges fordulatszámot. Nagy különbség esetén maximális fordulatszámon üzemel, de ahogy csökken a szoba hmérséklete úgy csökkenti a ventillátor fordulatszámát. Höszívattyús berendezés esetében hasonló elv szerint, csak fordítva mködik. Szárító üzemmódban automatikusan kiválasztja a vezérlés a legmegfelelbb fordulatszámot, ami kézzel nem változtatható. 2.6 Mködési határok A berendezés védelmi eszközökkel lett ellátva, amelyek megakadályozzák a veszélyes üzemmód kialakulását. Ennek megfelelen a berendezés magától leállhat. Párás leveg esetében a levegbl kondenzátum csapodik ki. Ennek elvezetésérl gondoskodni kell. 2.7 Áramkimaradás Áramkimaradás után a berendezés automatikusan újraindul, és az áramkimaradás pillanatában meglév beállított értékek szerint fog újra mködni. kompresszort újra indulni. Ez a kompresszor túlterhelésének az elkerülésére van, és nem lehet megváltoztatni. 2.9 TEST funkció A TEST gombot csak meghatalmazással rendelkez szakember használhatja AUX nyomógombok A jelvev mellett, a beltéri egységen kiegészít KI/BE kapcsoló gomb van. Innen indítható a berendezés, ha a távirányító elromlott, vagy elveszett. Bekapcsolás esetén mindig az AUTO, automata üzemben indul el Mködésjelz LED A készüléken LED villágít, amennyiben a légkondicionáló berendezés mködik Timer LED A készüléken a LED villágít, amennyiben az idprogram aktív. Mködésjelz LED AUX gomb Timer LED 2.8 A komresszor késleltetett indítása Minden kompresszor leállás után, egy bels védelem csak 3 perc elteltével engedi a 3 Biztonsági jelképek Villamos áram Hmérséklet Mozgó részek Áram lekapcsolása Veszély 5

6 4 Nem rendeltetés szerinti használat Ne tépjük ki a csatlakozóból az elektromos kábelt. A távirányítón lév gombokkal kapcsoljuk KI/BE a készüléket, ne az áramellátás megszakításával. Ne irányítsuk a hideg légáramot emberre vagy állatokra. A motoros lamellákat soha ne állítsuk kézzel. Nem szabad tárgyakat dugni a forgó ventillátorba és a készülék belsejébe. Amennyiben a berendezés hibára leállt, a hibaok kiküszöbölése után oldjuk a hibajelt, és indítsuk újra a gépet. Ha ez nem sikerül hívjunk szakembert. 5 A lamellák beállítása 6 KI/BE kapcsoló gomb Soha ne irányítsuk a hideg levegt a szobában tartózkodókra! 6

7 7 Távirányító egység a adó. A beltéri egység felé kell fordítani, egy BIP hang jelzi, ha a távirányítás sikeres. A hatósugár 7 m. b üzemmód kiválasztó gomb c hmérséklet beállító. A gombbal a hömérsékletet növelni, a gombbal pedig csökkenteni lehet. Minden gombnyomás 1 C változást okoz. d lamella motoros mozgatás e idprogramozás beállító. 0,5-12 órával elre beállítható, hogy mikor induljon el a berendezés. f idprogramozó kikapcsolása g idprogramozó beállítása. 0,5-12 órával elre beállítható, hogy mikor álljon le a berendezés. h ventillátor fordulatszám kiválasztó (automata, kis, közep, nagy) i KI/BE kapcsoló m LCD kijelz Megjegyzés: A csak ht berendezések mködési programja eltér a hszívattyús változattól. 8 Elemek 2 db tartós, 1,5 V-os elemet ajánlatos használni: R 03 (AAA). Az elemek cseréjéhez nyomjuk meg a távirányító hátulján az elem tokot a nyíl irányába, és cseréljük ki az elemeket, ügyelve a polarításokra Az elemeket 10 hónap után cseréljük ki, és mindig egyforma elemeket alkalmazzunk. Amennyiben a távirányítót hosszabb ideig nem használjuk, vegyük ki belöle az elemeket. Amikor a távirányító hatósugara csökken, cseréljünk elemeket. 9 LCD kijelz a jeladó kijelzés. minden megnyomáskor megjelenik. b id (óra) Csak akkor látszik, ha az idprogram aktív. c idprogram jelz. Csak akkor látszik, ha az idprogram aktív. d hmérséklet kijelz. Akkor látszik amikor beprogramoztunk egy értéket, és ft/ht üzemmódban van a berendezés. Automata és szárító üzemmódban az elbeállítás értékét mutatja. e ventillátor fordulatszám.: f mködési mód: - automata üzem - minimális - közepes - maximális - automata üzem - ftés - htés - szárítás g a beállított érték esetén látszik a C szimbólum Megjegyzés: Elemek cseréje után az összes beállítás automatikusan AUTO módba áll. Amennyiben a berendezést kikapcsoljuk, a beállított értékek eltárolódnak. Ne helyezzük a távirányítót napra, illetve hforrás mellé. 10 Automata program 1- Addig nyomjuk a MODE gombot amíg a szimbólum megjelenik. A fordulatszám automatikus kiválasztású. 2- nyomjuk meg az ON/OFF gombot. A berendezés elindul, a piros LED világít. 3- nyomjuk meg a FAN gombot. Elzetesen a ventillátor automatára volt állítva.a FAN gomb nyomogatásával kiválasztható a megfele fordulatszám (a szimbólumokat lásd az elbbi fejezetben). 7

8 4-- állítsuk be a légterel lamellákat. Lehetleg olyan beállítást vállasszunk, hogy a légáram ne érjen embert vagy állatot. A vízszintes légáram terelket kézzel állítsuk a megfelel pozicióba. A motoros lamellákat soha ne állítsuk kézzel, mert ezzel a motor károsodását okozhatjuk. A lamella mozgatás elindításához, vagy leállításához nyomjuk mag a következ gombot: 5- A hmérséklet beállítása: amennyiben a hmérsékleten változtatni szeretnénk, a gombbal a hömérsékletet növelni, a gombbal pedig csökkenteni lehet. Minden gombnyomás 1 C változást okoz, és 5 C -ot lehet óránként állítani. Amennyiben az AUTOMATA üzemmódot kiválasztjuk, a mikroprocesszoros vezérlés a következ táblázat szerint mködik: csak ht hszívattyús változat Induló szobahmérséklet a mködési mód alapbeállított hmérséklet a mködési mód alapbeállított hmérséklet 21 C alatti szárító szoba hmérséklete ftés 23 C C közötti szárító szoba hmérséklete szárító szoba hmérséklete C közötti htés 24 C htés 24 C C közötti htés 25 C htés 25 C 28 C feletti htés 26 C htés 26 C 11 Ht (ft) üzemmód 1- Addig nyomjuk a MODE gombot amíg a szimbólum megjelenik. (ftés üzemmódban a ) A fordulatszám automatikus kiválasztású, az alapbeállítású hmérséklet 26 C (ftés üzemmódban 23 C). 2- nyomjuk meg az ON/OFF gombot. A berendezés elindul, a piros LED világít. 3- A hmérséklet beállítása: amennyiben a hmérsékleten változtatni szeretnénk, a gombbal a hömérsékletet növelni, a gombbal pedig csökkenteni lehet 18és 32 C között. 4- nyomjuk meg a FAN gombot, kiválasztható a megfele fordulatszám (a szimbólumokat lásd az elbbi fejezetben). 5- állítsuk be a légterel lamellákat. Lehetleg olyan beállítást vállasszunk, hogy a légáram ne érjen embert vagy állatot. A vízszintes légáram terelket kézzel állítsuk a megfelel pozicióba. A motoros lamellákat soha ne állítsuk kézzel, mert ezzel a motor károsodását okozhatjuk. A lamella mozgatás elindításához, vagy leállításához nyomjuk meg a gombot. 12 Szárító üzemmód 1- Addig nyomjuk a MODE gombot amíg a szimbólum megjelenik. A fordulatszám automatikus kiválasztású és nem lehet változtatni. Az alapbeállítású hmérséklet 1-5 C- al csökken a szobahmérséklethez képest, a mikroprocesszror vezérlése szerint. 2- nyomjuk meg az ON/OFF gombot. A berendezés elindul, a piros LED világít. 3- állítsuk be a légterel lamellákat. Lehetleg olyan beállítást vállasszunk, hogy a légáram ne érjen embert vagy állatot. A vízszintes légáram terelket kézzel állítsuk a megfelel pozicióba. A motoros lamellákat soha ne állítsuk kézzel, mert ezzel a motor károsodását okozhatjuk. A lamella mozgatás elindításához, vagy leállításához nyomjuk meg a gombot. Szárító üzemmódban a mködési paramétereket a mikroprocesszor állítja be és vezérli. Kikapcsolás után, a berendezés még 3 percet Htés üzemmódba mködik. 13 Szellzés üzemmód 1- Addig nyomjuk a MODE gombot amíg a szimbólum megjelenik. A fordulatszám automatikus kiválasztású, az alapbeállítású hmérséklet 23 C. 2- nyomjuk meg az ON/OFF gombot. A berendezés elindul, a piros LED világít. 3- nyomjuk meg a FAN gombot, kiválasztható a megfele fordulatszám (a szimbólumokat lásd az elbbi fejezetben 8

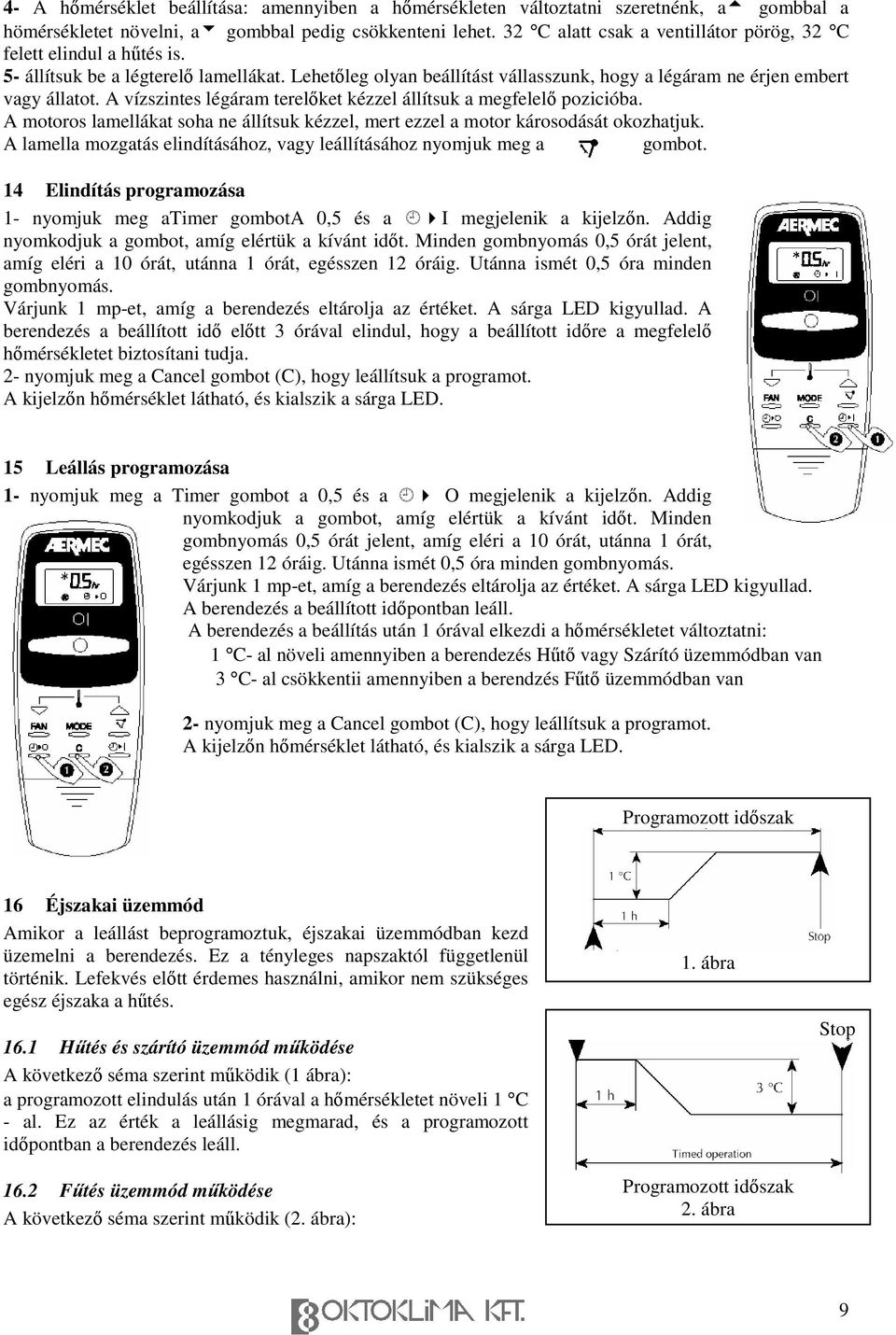

9 4- A hmérséklet beállítása: amennyiben a hmérsékleten változtatni szeretnénk, a gombbal a hömérsékletet növelni, a gombbal pedig csökkenteni lehet. 32 C alatt csak a ventillátor pörög, 32 C felett elindul a htés is. 5- állítsuk be a légterel lamellákat. Lehetleg olyan beállítást vállasszunk, hogy a légáram ne érjen embert vagy állatot. A vízszintes légáram terelket kézzel állítsuk a megfelel pozicióba. A motoros lamellákat soha ne állítsuk kézzel, mert ezzel a motor károsodását okozhatjuk. A lamella mozgatás elindításához, vagy leállításához nyomjuk meg a gombot. 14 Elindítás programozása 1- nyomjuk meg atimer gombota 0,5 és a I megjelenik a kijelzn. Addig nyomkodjuk a gombot, amíg elértük a kívánt idt. Minden gombnyomás 0,5 órát jelent, amíg eléri a 10 órát, utánna 1 órát, egésszen 12 óráig. Utánna ismét 0,5 óra minden gombnyomás. Várjunk 1 mp-et, amíg a berendezés eltárolja az értéket. A sárga LED kigyullad. A berendezés a beállított id eltt 3 órával elindul, hogy a beállított idre a megfelel hmérsékletet biztosítani tudja. 2- nyomjuk meg a Cancel gombot (C), hogy leállítsuk a programot. A kijelzn hmérséklet látható, és kialszik a sárga LED. 15 Leállás programozása 1- nyomjuk meg a Timer gombot a 0,5 és a O megjelenik a kijelzn. Addig nyomkodjuk a gombot, amíg elértük a kívánt idt. Minden gombnyomás 0,5 órát jelent, amíg eléri a 10 órát, utánna 1 órát, egésszen 12 óráig. Utánna ismét 0,5 óra minden gombnyomás. Várjunk 1 mp-et, amíg a berendezés eltárolja az értéket. A sárga LED kigyullad. A berendezés a beállított idpontban leáll. A berendezés a beállítás után 1 órával elkezdi a hmérsékletet változtatni: 1 C- al növeli amennyiben a berendezés Ht vagy Szárító üzemmódban van 3 C- al csökkentii amennyiben a berendzés Ft üzemmódban van 2- nyomjuk meg a Cancel gombot (C), hogy leállítsuk a programot. A kijelzn hmérséklet látható, és kialszik a sárga LED. Programozott idszak 16 Éjszakai üzemmód Amikor a leállást beprogramoztuk, éjszakai üzemmódban kezd üzemelni a berendezés. Ez a tényleges napszaktól függetlenül történik. Lefekvés eltt érdemes használni, amikor nem szükséges egész éjszaka a htés Htés és szárító üzemmód mködése A következ séma szerint mködik (1 ábra): a programozott elindulás után 1 órával a hmérsékletet növeli 1 C - al. Ez az érték a leállásig megmarad, és a programozott idpontban a berendezés leáll Ftés üzemmód mködése A következ séma szerint mködik (2. ábra): 1. ábra Programozott idszak 2. ábra Stop 9

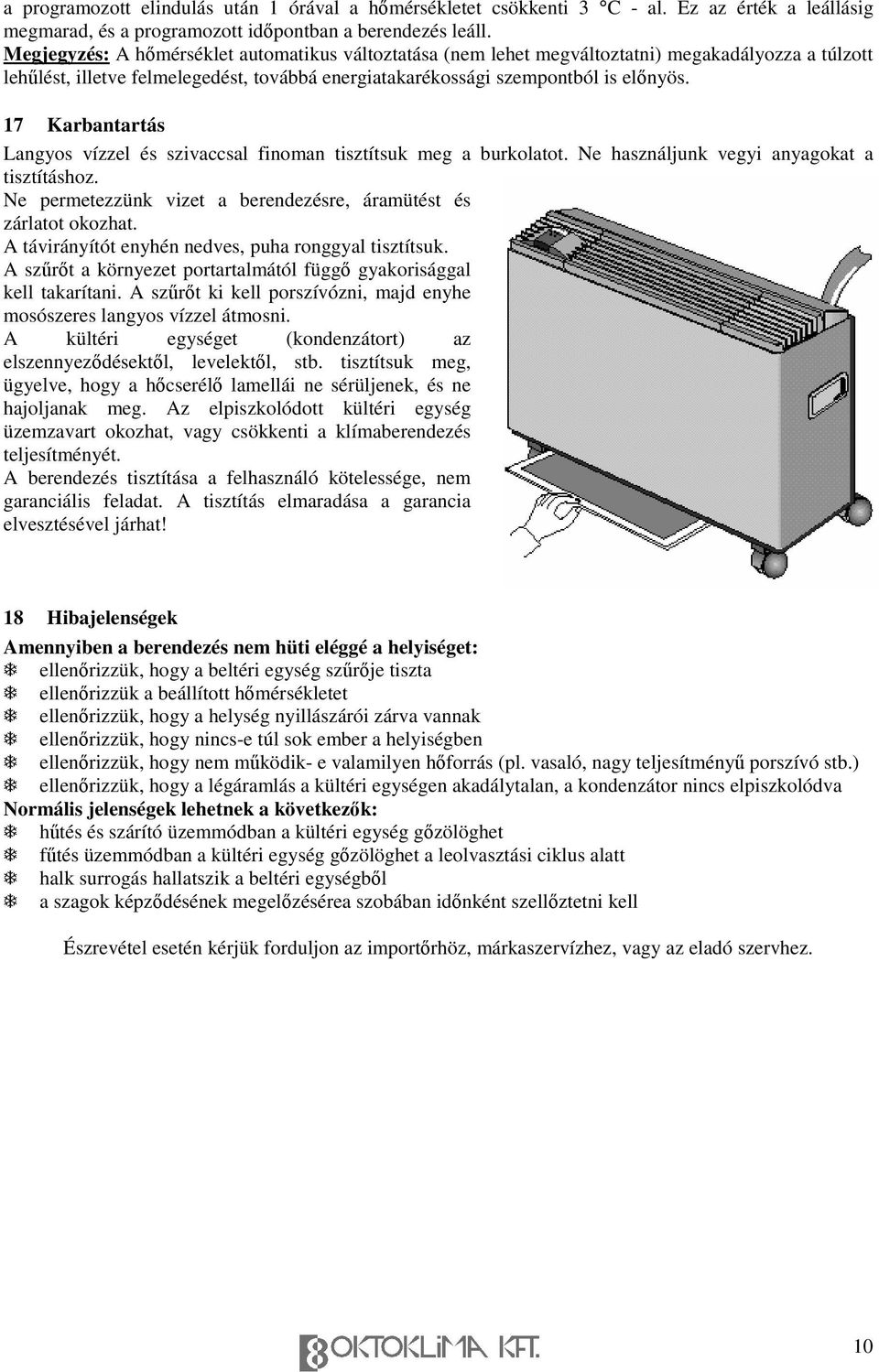

10 a programozott elindulás után 1 órával a hmérsékletet csökkenti 3 C - al. Ez az érték a leállásig megmarad, és a programozott idpontban a berendezés leáll. Megjegyzés: A hmérséklet automatikus változtatása (nem lehet megváltoztatni) megakadályozza a túlzott lehlést, illetve felmelegedést, továbbá energiatakarékossági szempontból is elnyös. 17 Karbantartás Langyos vízzel és szivaccsal finoman tisztítsuk meg a burkolatot. Ne használjunk vegyi anyagokat a tisztításhoz. Ne permetezzünk vizet a berendezésre, áramütést és zárlatot okozhat. A távirányítót enyhén nedves, puha ronggyal tisztítsuk. A szrt a környezet portartalmától függ gyakorisággal kell takarítani. A szrt ki kell porszívózni, majd enyhe mosószeres langyos vízzel átmosni. A kültéri egységet (kondenzátort) az elszennyezdésektl, levelektl, stb. tisztítsuk meg, ügyelve, hogy a hcserél lamellái ne sérüljenek, és ne hajoljanak meg. Az elpiszkolódott kültéri egység üzemzavart okozhat, vagy csökkenti a klímaberendezés teljesítményét. A berendezés tisztítása a felhasználó kötelessége, nem garanciális feladat. A tisztítás elmaradása a garancia elvesztésével járhat! 18 Hibajelenségek Amennyiben a berendezés nem hüti eléggé a helyiséget: ellenrizzük, hogy a beltéri egység szrje tiszta ellenrizzük a beállított hmérsékletet ellenrizzük, hogy a helység nyillászárói zárva vannak ellenrizzük, hogy nincs-e túl sok ember a helyiségben ellenrizzük, hogy nem mködik- e valamilyen hforrás (pl. vasaló, nagy teljesítmény porszívó stb.) ellenrizzük, hogy a légáramlás a kültéri egységen akadálytalan, a kondenzátor nincs elpiszkolódva Normális jelenségek lehetnek a következk: htés és szárító üzemmódban a kültéri egység gzölöghet ftés üzemmódban a kültéri egység gzölöghet a leolvasztási ciklus alatt halk surrogás hallatszik a beltéri egységbl a szagok képzdésének megelzésérea szobában idnként szellztetni kell Észrevétel esetén kérjük forduljon az importrhöz, márkaszervízhez, vagy az eladó szervhez. 10

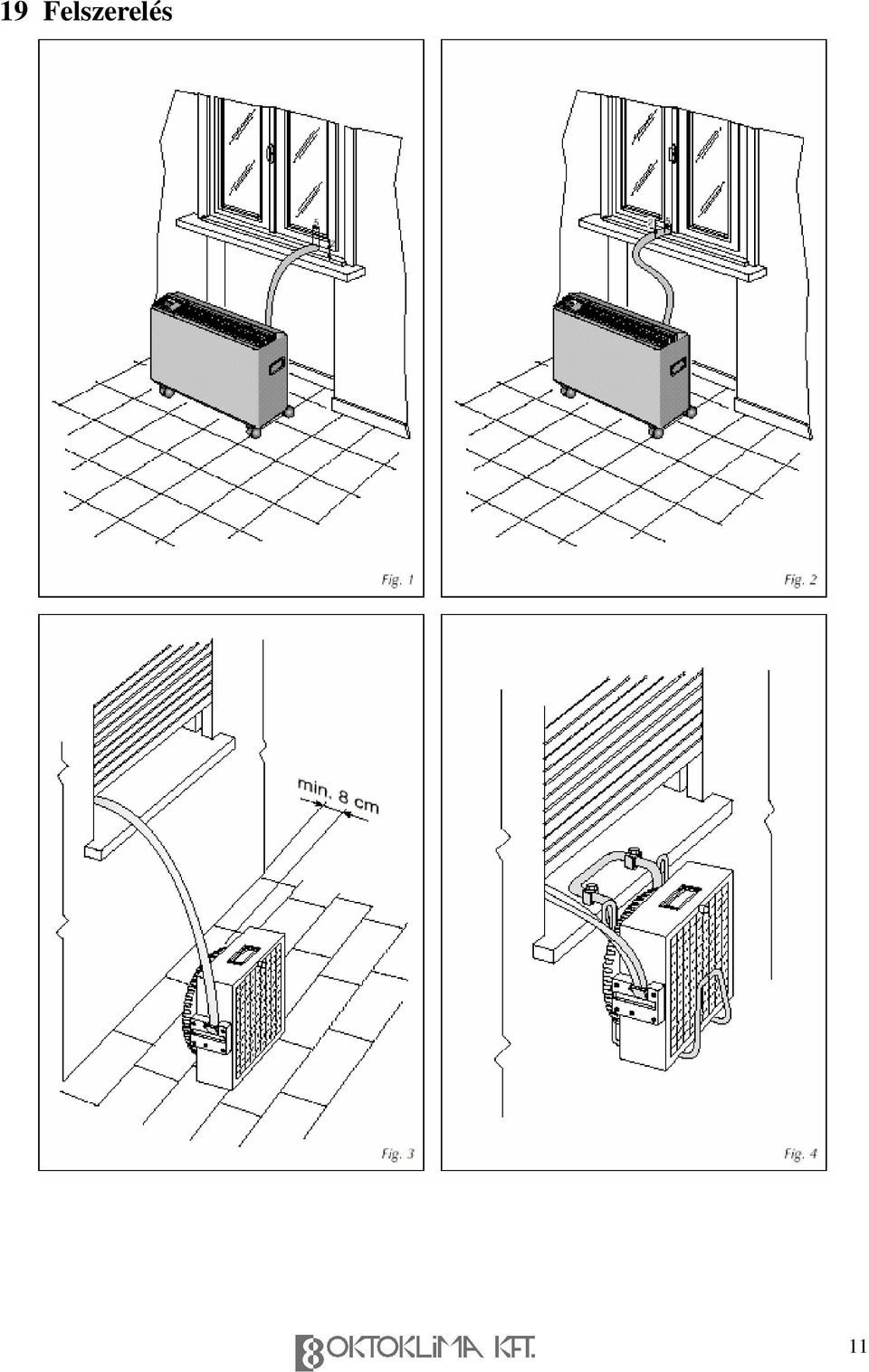

11 19 Felszerelés 11

12 20 Kondenzátum elvezetése Az 1- es csonkra húzhatunk egy gumitömlt (2) amennyiben a porlasztási funkciót nem kívánjuk használni. Importr: 1139 Bp Lomb utca tel: , fax:
