Neuróhr Katalin. Témavezető: Péter László. MTA Wigner Fizikai Kutatóközpont SZFI Fémkutatási Osztály
|
|
- Dávid Szilágyi
- 8 évvel ezelőtt
- Látták:
Átírás
1 NÉHÁNY KÜLÖNLEGES FÉMES NANOSZERKEZET ELŐÁLLÍTÁSA ELEKTROKÉMIAI LEVÁLASZTÁSSAL Neuróhr Katalin Témavezető: Péter László MTA Wigner Fizikai Kutatóközpont SZFI Fémkutatási Osztály június 5.
2 Bemutatkozás ELTE TTK vegyész diploma MTA SZFKI Fémkutatási Osztály témavezető: Dr. Péter László ELTE TTK Kémia Doktori Iskola (abszolutórium megszerzése: június) alkalmazásom pénzügyi fedezete: OTKA (témavezető: Dr. Bakonyi Imre) célkitűzés: további 1-33 éves alkalmazás PhD házi védés várható időpontja: 1 éven belül 2 /35

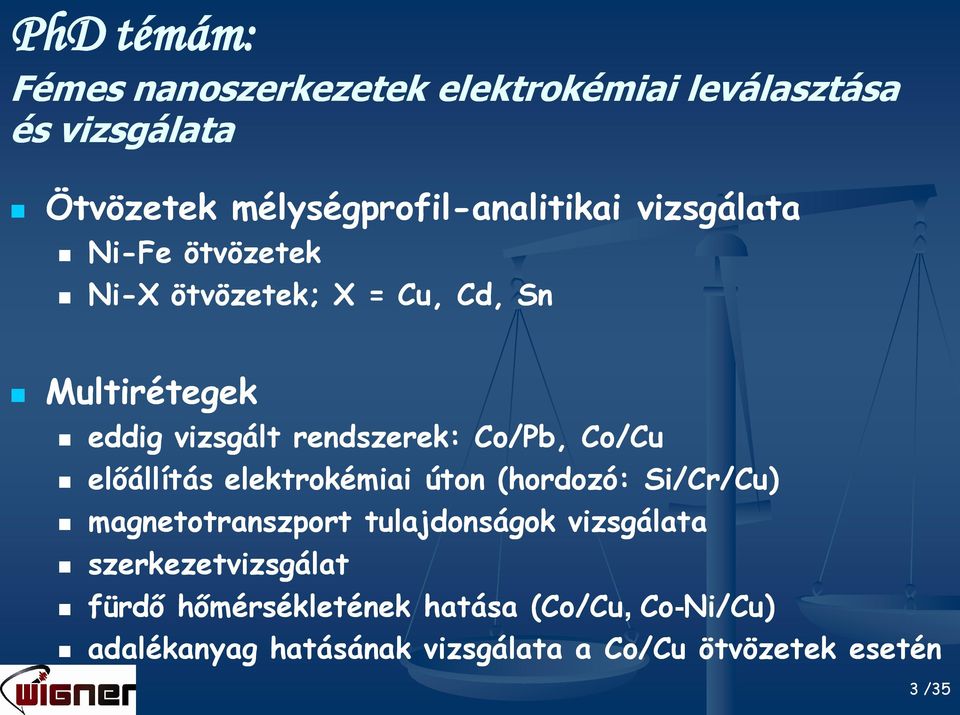

3 PhD témám: Fémes nanoszerkezetek elektrokémiai leválasztása és vizsgálata Ötvözetek mélységprofil-analitikai vizsgálata Ni-Fe ötvözetek Ni-X ötvözetek; X = Cu, Cd, Sn Multirétegek eddig vizsgált rendszerek: Co/Pb, Co/Cu előállítás elektrokémiai úton (hordozó: Si/Cr/Cu) magnetotranszport tulajdonságok vizsgálata szerkezetvizsgálat fürdő hőmérsékletének hatása (Co/Cu, Co-Ni/Cu) adalékanyag hatásának vizsgálata a Co/Cu ötvözetek esetén 3 /35

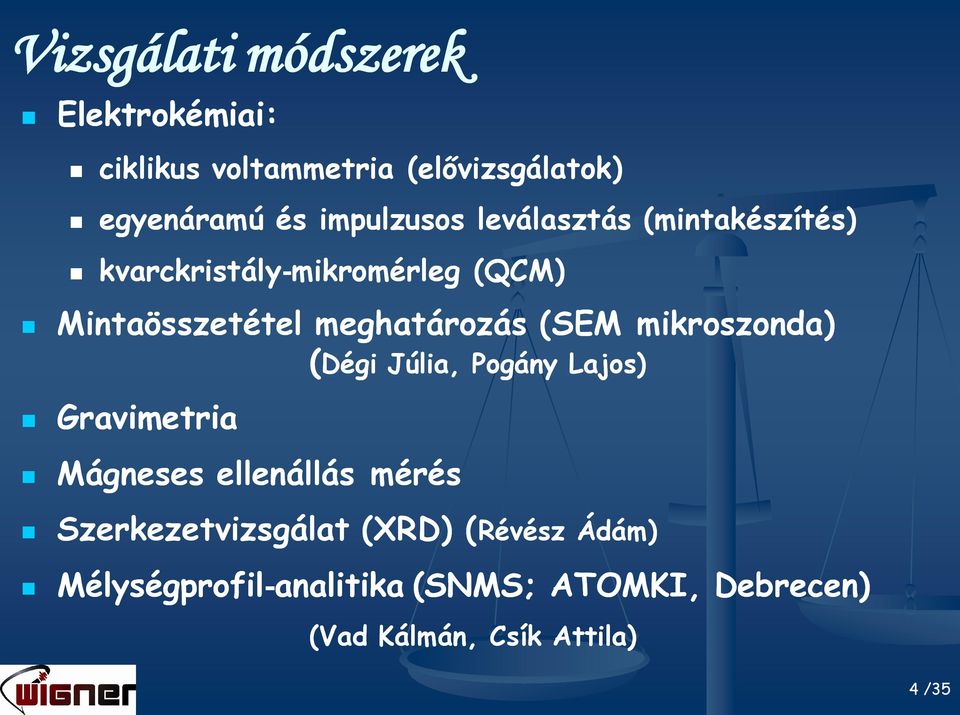

4 Vizsgálati módszerek Elektrokémiai: ciklikus voltammetria (elővizsgálatok) egyenáramú és impulzusos leválasztás (mintakészítés) kvarckristály-mikromérleg (QCM) Mintaösszetétel meghatározás (SEM mikroszonda) Gravimetria Mágneses ellenállás mérés (Dégi Júlia, Pogány Lajos) Szerkezetvizsgálat (XRD) (Révész Ádám) Mélységprofil-analitika (SNMS; ATOMKI, Debrecen) (Vad Kálmán, Csík Attila) 4 /35

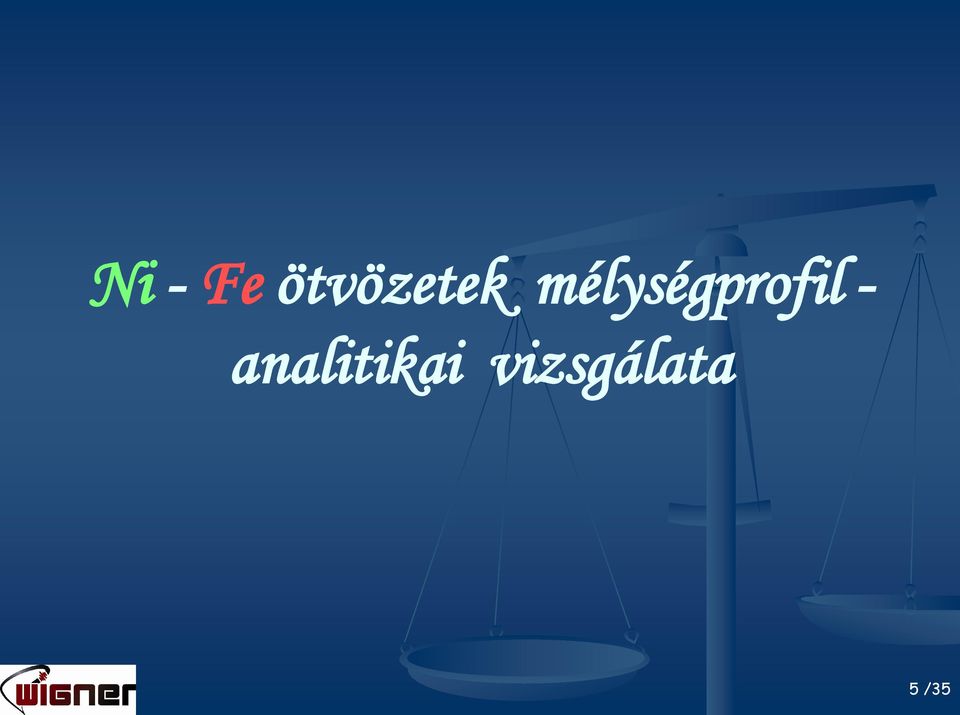

5 Ni - Fe ötvözetek mélységprofil - analitikai vizsgálata 5 /35
6 Célkitűzés Ni - Fe ötvözetek elektrokémiai úton történő előállítása vizsgálatok reverz mélységprofil-analitikai módszerrel (SNMS) (ATOMKI, Debrecen) a minták hordozóhoz közeli összetételének vizsgálata impulzusos és egyenáramú leválasztás összehasonlítása 6 /35
7 Ni Fe együttleválás jellege anomális együttleválás: a kevésbé nemes fém (Fe) preferáltan válik le, feldúsul az ötvözetben két fém együttes párologtatása nincs kémiai folyamat két fém leválási sebessége egymástól függetlenül szabályozható elektrokémiai leválasztás van kémiai folyamat két fém leválása nem független egymástól van kölcsönhatás, leválási preferencia 7 /35

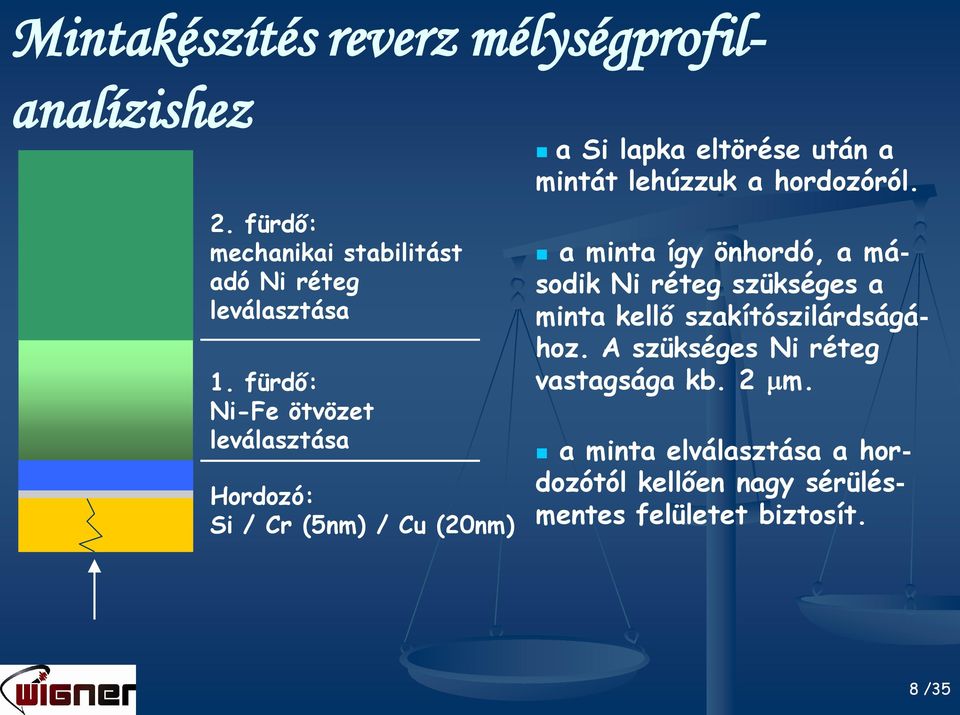

8 Mintakészítés reverz mélységprofil- analízishez 2. fürdő: mechanikai stabilitást adó Ni réteg leválasztása 1. fürdő: Ni-Fe ötvözet leválasztása Hordozó: Si / Cr (5nm) / Cu (20nm) a Si lapka eltörése után a mintát lehúzzuk a hordozóról. a minta így önhordó, a második Ni réteg szükséges a minta kellő szakítószilárdságához. A szükséges Ni réteg vastagsága kb. 2 mm. a minta elválasztása a hordozótól kellően nagy sérülésmentes felületet biztosít. 8 /35

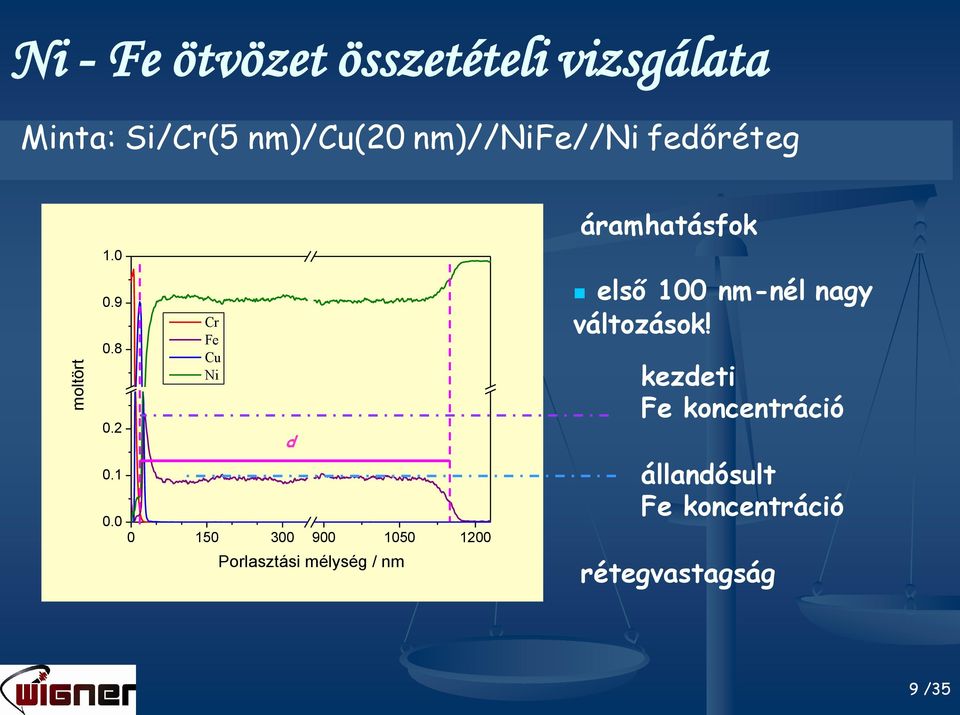

9 moltört Ni - Fe ötvözet összetételi vizsgálata Minta: Si/Cr(5 nm)/cu(20 nm)//nife//ni fedőréteg Cr Fe Cu Ni d d Porlasztási mélység / nm áramhatásfok első 100 nm-nél nagy változások! kezdeti Fe koncentráció állandósult Fe koncentráció rétegvastagság 9 /35
10 moltört Ni - Fe ötvözet összetételi vizsgálata Minta: Si/Cr(5 nm)/cu(20 nm)//nife(185 nm)//ni fedőréteg impulzusos leválasztással készült minta t on = 0,1 s t off = 0,4 s Cr Cu Fe Ni kezdeti és állandósult összetétel is becsülhető első 100 nm-nél csak finom változások Porlasztási mélység / nm 10 /35

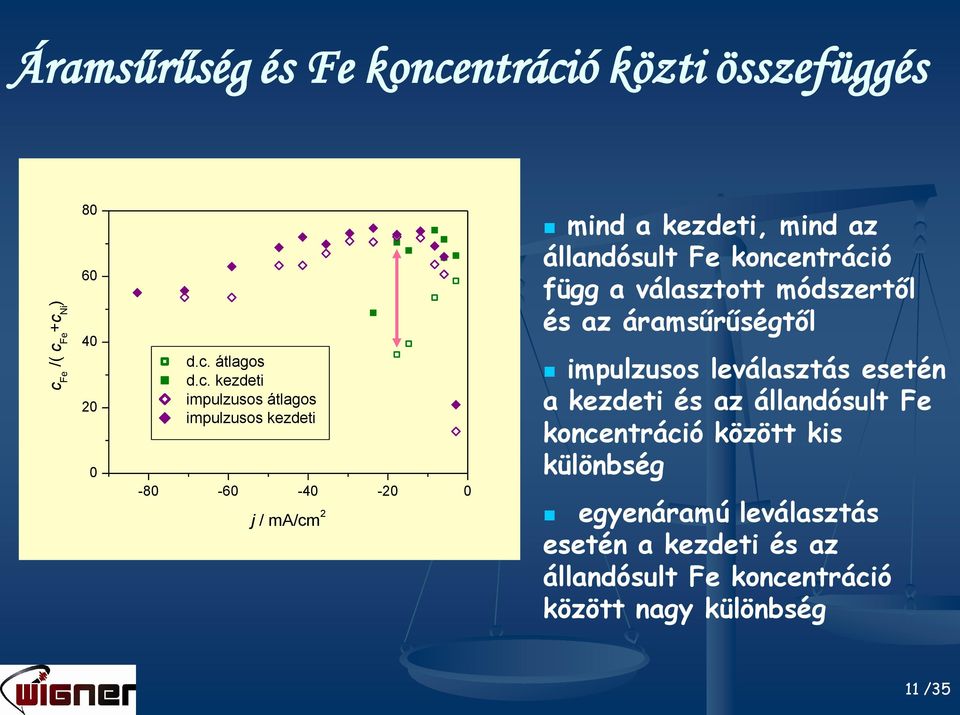

11 c Fe /( c Fe +c Ni ) Áramsűrűség és Fe koncentráció közti összefüggés d.c. átlagos d.c. kezdeti impulzusos átlagos impulzusos kezdeti j / ma/cm 2 mind a kezdeti, mind az állandósult Fe koncentráció függ a választott módszertől és az áramsűrűségtől impulzusos leválasztás esetén a kezdeti és az állandósult Fe koncentráció között kis különbség egyenáramú leválasztás esetén a kezdeti és az állandósult Fe koncentráció között nagy különbség 11 /35
12 Áramsűrűség és áramhatásfok közti összefüggés / % d. c. impulzusos j / ma/cm 2 nagy leválási hatásfok tartománya egyenáramú leválasztással készült minták esetén az áramhatásfoknak nagy szórása van impulzusos leválasztás esetén maximum görbe szerint változik impulzusos és egyenáramú minták esetén az áramhatásfok közel azonos 12 /35
13 Egyenárammal leválasztott Ni Fe minták c nagy leválási hatásfok tartománya j / ma/cm 2 egyenárammal leválasztott minták esetén a kiindulási és a stabilizált koncentrációk különbsége egyenes arányban nő az áramsűrűséggel 13 /35

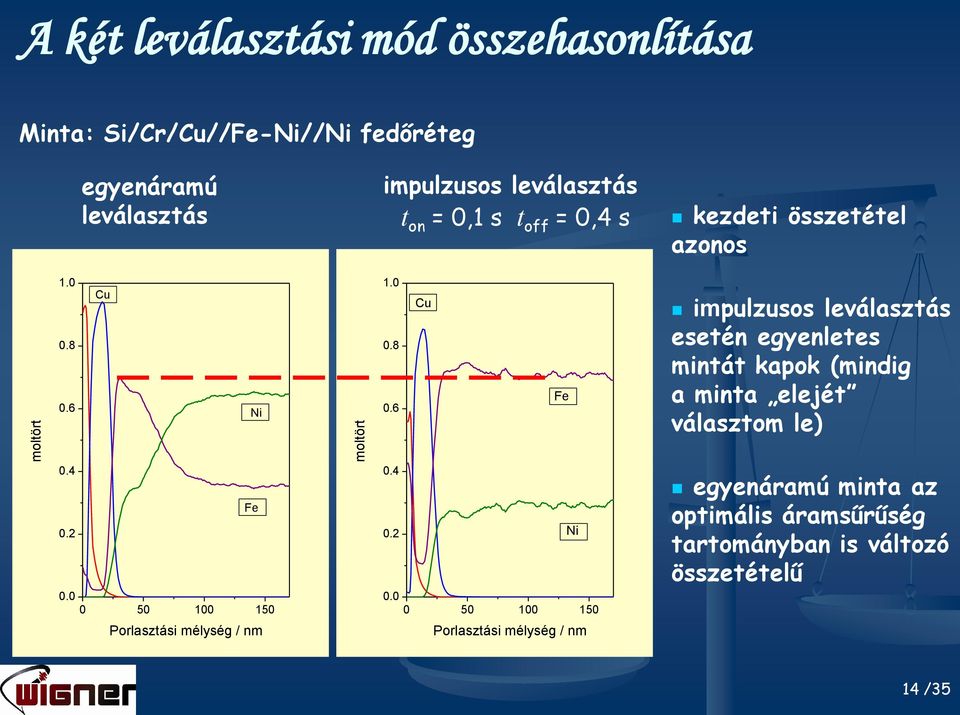

14 moltört moltört A két leválasztási mód összehasonlítása Minta: Si/Cr/Cu//Fe-Ni//Ni fedőréteg egyenáramú leválasztás impulzusos leválasztás t on = 0,1 s t off = 0,4 s kezdeti összetétel azonos Cu Ni Cu Fe impulzusos leválasztás esetén egyenletes mintát kapok (mindig a minta elejét választom le) 0.4 Fe Porlasztási mélység / nm Ni Porlasztási mélység / nm egyenáramú minta az optimális áramsűrűség tartományban is változó összetételű 14 /35
15 Összefoglalás (Ni Fe minták) egyenárammal leválasztott minták esetén a kiindulási és a stabilizált koncentrációk különbsége egyenes arányban nő az áramsűrűséggel az impulzusos leválasztás egyenletes összetételt eredményez az egyenárammal leválasztott minta kezdeti összetétele és az impulzusos leválasztással készült minta összetétele megegyezik (azonos áramsűrűségnél) 15 /35
16 Ni -X ötvözetek mélységprofil - analitikai vizsgálata (X = Cd, Sn) 16 /35
17 Ni X ötvözetek az ötvözőanyag koncentrációja kicsi c Ni 2+ = 1 M; c ötvözőelem = mm reverz mélységprofil analízis SNMS-sel 17 /35

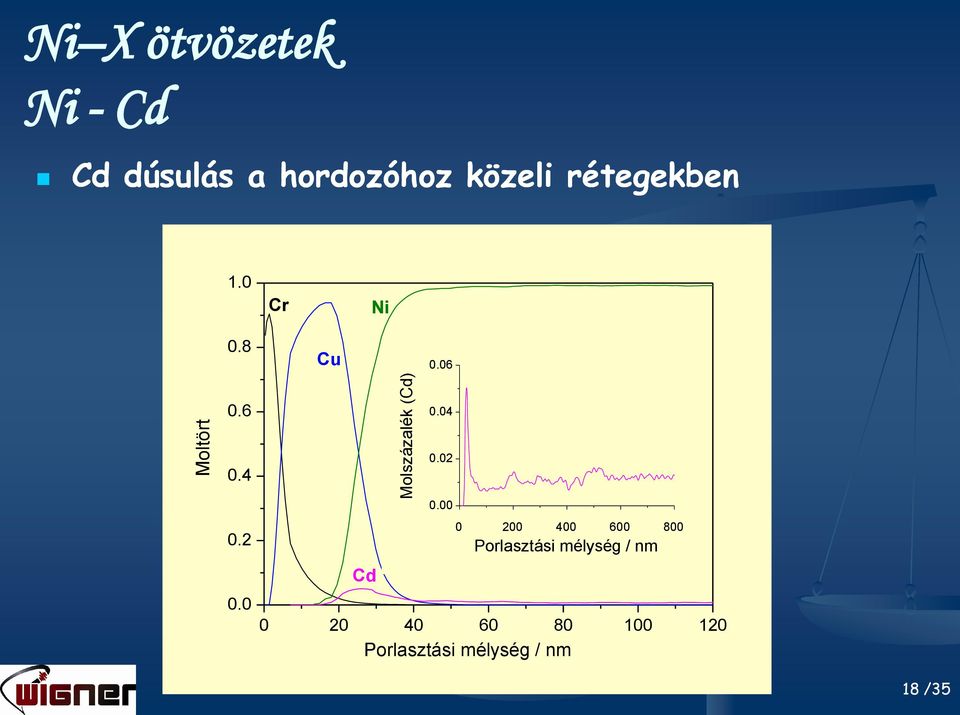

18 Moltört Molszázalék (Cd) Molszázalék (Cd) Ni X ötvözetek Ni - Cd Cd dúsulás a hordozóhoz közeli rétegekben 1.0 Cr Ni 0.8 Cu Cd Porlasztási mélység / nm Porlasztási mélység / nm Porlasztási mélység / nm 18 /35
19 Moltört Moltört Ni X ötvözetek Ni - Sn Sn dúsulás a hordozóhoz közeli rétegekben 1.0 Cr Cu 0.8 Ni Porlasztási mélység / nm Sn Porlasztási mélység / nm 19 /35

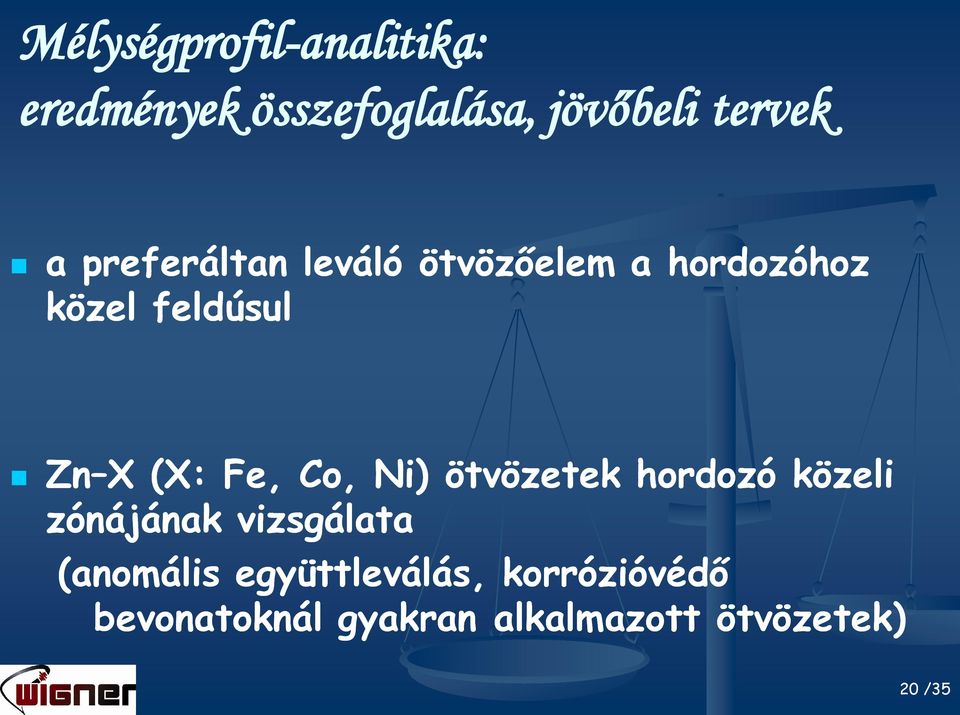

20 Mélységprofil-analitika: eredmények összefoglalása, jövőbeli tervek a preferáltan leváló ötvözőelem a hordozóhoz közel feldúsul Zn X (X: Fe, Co, Ni) ötvözetek hordozó közeli zónájának vizsgálata (anomális együttleválás, korrózióvédő bevonatoknál gyakran alkalmazott ötvözetek) 20 /35
21 Fémes adalékanyag (Ag, Pb) hatása Co / Cu multirétegekre 21 /35
22 Problémafelvetés Co/Cu multirétegek, fizikai mintaelőállítási módszerek adalékanyag szükséges (nukleáció, szigetes növekedés) egyéb nehézfém mint felülúszó réteg (Pb, Bi) növekedést befolyásoló egyéb adalékok (Ag, Au) elektrokémiai módszerek: leválasztott anyagot reaktív elektrolit veszi körül adalékanyagot az elektrolithoz adagoljuk 22 /35
23 Célkitűzés mágneses ellenállást mutató Co/Cu multirétegek elektrokémiai úton történő leválasztása Pb 2+ jelenlétében (korábbi beszámoló) és... Ag + jelenlétében (új eredmények) mágneses ellenállás mérések 23 /35
24 Co-Cu-Pb, Co-Cu-Ag elektrolitok megfelelő fürdőtípus készítése kölcsönös oldhatósági vizsgálatok SO 2-4 csapadékképződés miatt nem megfelelő megfelelő anion Co 2+, Pb 2+ esetén: CH 3 COO - Co-Cu-Ag fürdő esetén ClO 4- -os fürdő 24 /35
25 Elektrolit összetételének optimálása Bórsav hatása nincs 0,1 M 0,15 M 0,2 M 0,3 M Leválasztáskor alkalmazott áramsűrűség hatása 27 ma/cm 2-7 ma/cm 2-13 ma/cm 2-20 ma/cm 2-27 ma 25 /35
26 (cag/(ccu+cag))*100 c / at% Impulzusos leválasztással készült Co/Cu(Ag) rétegek: a leválasztási paraméterek hatása az összetételre 100 Állandó: I, t (Co réteg), Q (Cu(Ag) réteg), N E (Cu(Ag) réteg) d Cu(Ag) = 7 nm, d Co = 3 nm Változó: Ag aránya a Cu- hez képest (c Ag +/(c Cu 2++c Ag +))*100 Co Cu Ag ~ 8% Ag tartalomig Cu kizárja Ag leválását a multirétegbe 8% fölötti Ag tartalom esetén már Ag is le tud válni (c Ag+ /(c Cu2+ +c Ag+ ))* /35
27 MR / % Co-Cu-Ag rétegek impulzusos leválasztással: magnetotranszport eredmények % Ag % Ag H / koe GMR jellegű görbék multiréteges szerkezetű anyag <5% Ag esetén ~10% GMR >5% Ag esetén ~1% GMR 27 /35
28 MR / % MR - összefoglalás Ag pozitív hatást gyakorol a Co/Cu multirétegek leválasztására 10 LMR TMR (c Ag +/(c Cu 2++c Ag +))* /35
29 Összefoglalás (Ag jelenlétének hatása Co/Cu multirétegekre) legjobbnak a 0,2 M bórsavat tartalmazó elektrolit bizonyult multiréteg képződése kevés Ag esetén nagy GMR sok Ag esetén kis GMR elektrokémiai leválasztás során az Ag hatása: kimutatható 29 /35
30 További tervek Bi hatása a Co/Cu multirétegekre elektrokémiai leválasztások nemvizes közegben nanohuzalok elektrokémiai előállítása, mágneses és magnetotranszport tulajdonságok vizsgálata 30 /35
31 Publikációk - SZFI K. Neuróhr, A. Csik, K. Vad, A. Bartók, G. Molnár, L. Péter: Composition depth profile analysis of electrodeposited alloys and metal multilayers: the reverse approach J. Solid State Electrochem. (2011) 15: (IF: 2.234) Jafari Fesharaki M, Péter L, Schucknecht T, Rafaja D, Dégi J, Pogány L, Neuróhr K, Széles É, Nabiyouni G, Bakonyi I: Magnetoresistance and structural study of electrodeposited Ni-Cu/Cu multilayers. J. Electrochem. Soc. (2012) 159(3): D162-D171. D171. (IF: 2.420) K. Neuróhr, J. Dégi, L. Pogány, I. Bakonyi, K. Vad, J. Hakl, Á. Révész, L. Péter: Electrodeposition of Co Pb alloys and their structural and transport properties J. Alloys and Compounds beküldve K. Neuróhr, A. Csik, K. Vad, G. Molnár, L. Péter: Near-substrate composition depth profile of d.c.-plated and pulse-plated plated Fe-Ni alloys előkészületben 31 /35
32 Konferenciák - SZFI K. Neuróhr, J. Dégi, L. Pogány, I. Bakonyi, L. Péter: Codeposition of Co and Pb by d.c. and pulse plating and magnetoresistance properties of the deposits előadás Second Regional Symposium, Belgrád (2010) K. Neuróhr, J. Dégi, L. Pogány, I. Bakonyi, L. Péter: Codeposition of Co and Pb by d.c. and pulse plating and magnetoresistance properties of the deposits előadás EAST forum - MINDE workshop, Schwäbisch Gmünd (2010) K. Neuróhr, J. Dégi, L. Pogány, I. Bakonyi, L. Péter: Elektrokémiai úton leválasztott Co/Pb és Co/Cu multirétegek vizsgálata poszter Beszámolónap,, Kémia Doktori Iskola, ELTE (2010) K. Neuróhr, J. Dégi, L. Pogány, I. Bakonyi, L. Péter: Codeposition of Co and Pb by d.c. and pulse plating and magnetoresistance properties of the deposits poszter 8th International Workshop on Electrodeposited Nanostructures, Milánó (2011) 32 /35
33 Korábbi publikációk Folyóirat cikkek P. Jedlovszki, G. Hantal, K. Neuróhr, S. Picaud, P. N. M. Hoang, P. Hessberg and J. N. Crowley: Adsorption isotherm of formic acid on the surface of ice, as seen from experiments and grand canonical Monte Carlo Simulation J. Phys. Chem. C 112 (2008) (IF: 3.396) K. Zih-Perényi, K. Neuróhr, G. Nagy, M. Balla, A. Lásztity: Selective extraction of traffic-related related antimony compounds for speciation analysis by graphite furnance atomic absorption spectrometry Spectrocemica Acta Part B 65 (2010) (IF: 3.549) Poszterek K. Zih-Perényi, K. Neuróhr, G. Nagy and A. Lásztity: Selective Leaching of Different Antimony Forms from Flying Dust - poszter European Symposium on Atomic Spectrometry, Weimar (2008) K. Zih-Perenyi, B. Dávid, K. Neuróhr and A. Lásztity: Chemically modified celluloses as antimony-selective microcolumn fillings - poszter European Symposium on Atomic Spectrometry, Weimar (2008) 33 /35
34 Köszönet: Péter László Bakonyi Imre, Vad Kálmán, Csík Attila Dégi Júlia, Pogány Lajos Révész Ádám az SZFI vezetősége 34 /35
35 Köszönöm a figyelmet!
NÉHÁNY KÜLÖNLEGES FÉMES NANOSZERKEZET ELŐÁLLÍTÁSA ELEKTROKÉMIAI LEVÁLASZTÁSSAL. Neuróhr Katalin. Témavezető: Péter László. SZFKI Fémkutatási Osztály
NÉHÁNY KÜLÖNLEGES FÉMES NANOSZERKEZET ELŐÁLLÍTÁSA ELEKTROKÉMIAI LEVÁLASZTÁSSAL Neuróhr Katalin Témavezető: Péter László SZFKI Fémkutatási Osztály 2011. május 31. PhD témám: Fémes nanoszerkezetek elektrokémiai
RészletesebbenNeuróhr Katalin. 2013. május 23. Dr. Péter László. Témavezető: MTA Wigner Fizikai Kutatóközpont SZFI Komplex Folyadékok Osztály
FÉMES NANOSZERKEZETEK ELEKTROKÉMIAI LEVÁLASZTÁSA ÉS VIZSGÁLATA PhD házivédés Neuróhr Katalin Témavezető: Dr. Péter László MTA Wigner Fizikai Kutatóközpont SZFI Komplex Folyadékok Osztály 2013. május 23.
RészletesebbenÓriás mágneses ellenállás multirétegekben
Óriás mágneses ellenállás multirétegekben munkabeszámoló Tóth Bence MTA SZFKI Fémkutatási Osztály 2011.05.17. PhD-témám Óriás mágneses ellenállás (GMR) multirétegekben Co/Cu kezdeti rétegnövekedés tulajdonságai
RészletesebbenFémes nanoszerkezetek elektrokémiai leválasztása és vizsgálata. Neuróhr Katalin
Fémes nanoszerkezetek elektrokémiai leválasztása és vizsgálata - Doktori értekezés tézisei - Neuróhr Katalin okleveles vegyész Témavezető: Dr. Péter László, Ph.D. Magyar Tudományos Akadémia Wigner Fizikai
RészletesebbenMAGYAR TUDOMÁNYOS AKADÉMIA SZILÁRDTESTFIZIKAI ÉS OPTIKAI KUTATÓINTÉZET (MTA SZFKI)
MTA SZFKI Fémkutatási Osztály (1972: Fémfizikai O.) Tudományos osztályvezető (1995 óta): BAKONYI Imre (MTA Doktora) Fő tevékenység: szilárdtestfizikai és anyagtudományi kísérleti alapkutatás fémek, fémhidridek,
RészletesebbenElektrokémiai fémleválasztás: Egy sokrétű módszer a nanostruktúrák kutatásában
Elektrokémiai fémleválasztás: Egy sokrétű módszer a nanostruktúrák kutatásában Péter László MTA SZFKI Fémkutatási Osztály Elektrolitikus Nanoszerkezetek csoport Az előadás az SZFKI 2011. évi publikációs
RészletesebbenMikrohullámú abszorbensek vizsgálata 4. félév
Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Mikrohullámú abszorbensek vizsgálata 4. félév Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán MTA Természettudományi Kutatóközpont
RészletesebbenVálasz Dr. Visy Csaba egyetemi tanár bírálatára
Válasz Dr. Visy Csaba egyetemi tanár bírálatára Köszönöm Visy Csaba professzor úrnak dolgozatom alapos és gyors áttanulmányozását, valamint a dicsérő és kritikai észrevételeket egyaránt. Örömömre szolgált,
RészletesebbenÓRIÁS MÁGNESES ELLENÁLLÁS
ÓRIÁS MÁGNESES ELLENÁLLÁS Modern fizikai kísérletek szemináriúm Ariunbold Kherlenzaya Tartalomjegyzék Mágneses ellenállás Óriás mágneses ellenállás FM/NM multirétegek elektromos transzportja Kísérleti
RészletesebbenGamma-röntgen spektrométer és eljárás kifejlesztése anyagok elemi összetétele és izotópszelektív radioaktivitása egyidejű elemzésére
Gamma-röntgen spektrométer és eljárás kifejlesztése anyagok elemi összetétele és izotópszelektív radioaktivitása egyidejű elemzésére OAH-ABA-16/14-M Dr. Szalóki Imre, egyetemi docens Radócz Gábor, PhD
RészletesebbenELEKTROKÉMIAI ÚTON LEVÁLASZTOTT FÉMES NANOSZERKEZETEK
MTA DOKTORI ÉRTEKEZÉS TÉZISEI ELEKTROKÉMIAI ÚTON LEVÁLASZTOTT FÉMES NANOSZERKEZETEK Az értekezést készítette: Péter László, Ph.D. MTA WIGNER FIZIKAI KUTATÓKÖZPONT Szilárdtestfizikai és Optikai Intézet
RészletesebbenKísérletek elektrolitikusan előállított spinszelep rendszer létrehozására
Kísérletek elektrolitikusan előállított spinszelep rendszer létrehozására diplomamunka Készítette : Témavezetők : Bartók András Dr. Bakonyi Imre ELTE TTK tud. tanácsadó Informatikus fizikus szak és Dr.
RészletesebbenRöntgen-gamma spektrometria
Röntgen-gamma spektrométer fejlesztése radioaktív anyagok elemi összetétele és izotópszelektív radioaktivitása egyidejű meghatározására Szalóki Imre, Gerényi Anita, Radócz Gábor Nukleáris Technikai Intézet
RészletesebbenNi Co ötvözetek elektrokémiai leválasztása pulzáló. technikával: fizikai és elektrokémiai tulajdonságok
BUDAPESTI MŰSZAKI ÉS GAZDASÁGTUDOMÁNYI EGYETEM VEGYÉSZMÉRNÖKI KAR DOKTORI TANÁCSA Ph.D. ÉRTEKEZÉS TÉZISEI Tury Barbara Ni Co ötvözetek elektrokémiai leválasztása pulzáló technikával: fizikai és elektrokémiai
RészletesebbenMikrohullámú abszorbensek vizsgálata
Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Mikrohullámú abszorbensek vizsgálata 6. félév Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán MTA Természettudományi Kutatóközpont
RészletesebbenMTA DOKTORI ÉRTEKEZÉS ELEKTROKÉMIAI ÚTON LEVÁLASZTOTT FÉMES NANOSZERKEZETEK. Az értekezést készítette: Péter László, Ph.D.
MTA DOKTORI ÉRTEKEZÉS ELEKTROKÉMIAI ÚTON LEVÁLASZTOTT FÉMES NANOSZERKEZETEK Az értekezést készítette: Péter László, Ph.D. MTA WIGNER FIZIKAI KUTATÓKÖZPONT Szilárdtestfizikai és Optikai Intézet Fémkutatási
RészletesebbenMikrohullámú abszorbensek vizsgálata
Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Mikrohullámú abszorbensek vizsgálata Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán MTA Természettudományi Kutatóközpont
RészletesebbenMagyar Tudományos Akadémia Agrártudományi Kutatóközpont Talajtani és Agrokémiai Intézet
Magyar Tudományos Akadémia Agrártudományi Kutatóközpont Talajtani és Agrokémiai Intézet Dr. Márton László PhD 1022 BUDAPEST, HERMAN O. U. 15. Tel.: 06/30/3418702, E-MAIL: marton@rissac.huc A levegőből
RészletesebbenMikrohullámú abszorbensek vizsgálata
Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Mikrohullámú abszorbensek vizsgálata 3. félév Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán MTA Természettudományi Kutatóközpont
RészletesebbenFogorvosi anyagtan fizikai alapjai 5. Általános anyagszerkezeti ismeretek Fémek, ötvözetek
Fémek törékeny/képlékeny nemesémek magas/alacsony o.p. Fogorvosi anyagtan izikai alapjai 5. Általános anyagszerkezeti ismeretek Fémek, ötvözetek ρ < 5 g cm 3 könnyűémek 5 g cm3 < ρ nehézémek 2 Fémek tulajdonságai
RészletesebbenELEKTROKÉMIAI FÉMLEVÁLASZTÁS
ELEKTROKÉMIAI FÉMLEVÁLASZTÁS HALLGATÓI LABORATÓRIUMI GYAKORLAT ELTE TTK kémia szak, MSc képzés Gyakorlat helyszíne: MTA Szilárdtestfizikai és Optikai Kutatóintézet, Fémkutatási Osztály 1121 Budapest, Konkoly-Thege
RészletesebbenA nikkel tartalom változásának hatása ólommentes forraszötvözetben képződő intermetallikus vegyületfázisokra
A nikkel tartalom változásának hatása ólommentes forraszötvözetben képződő intermetallikus vegyületfázisokra Készítette: Gyenes Anett Tudományos vezető: Dr. Gácsi Zoltán Doktoranduszok Fóruma Miskolc 2012.
RészletesebbenZárójelentés az F61699 OTKA projektről
Zárójelentés az F61699 OTKA projektről Bár az antimon az arzénhez hasonlóan toxikus elem, mégis kevesebb információ áll róla rendelkezésünkre. Toxicitása erősen függ kémiai formájától, oxidációs állapotától:
RészletesebbenSZENNYVÍZKEZELÉS NAGYHATÉKONYSÁGÚ OXIDÁCIÓS ELJÁRÁSSAL
SZENNYVÍZKEZELÉS NAGYHATÉKONYSÁGÚ OXIDÁCIÓS ELJÁRÁSSAL Kander Dávid Környezettudomány MSc Témavezető: Dr. Barkács Katalin Konzulens: Gombos Erzsébet Tartalom Ferrát tulajdonságainak bemutatása Ferrát optimális
RészletesebbenA budapesti aeroszol PM10 frakciójának kémiai jellemzése
A budapesti aeroszol PM10 frakciójának kémiai jellemzése Muránszky Gábor, Óvári Mihály, Záray Gyula ELTE KKKK 2006. Az előadás tartalma - Mintavétel helye és eszközei - TOC és TIC vizsgálati eredmények
RészletesebbenTextíliák felületmódosítása és funkcionalizálása nem-egyensúlyi plazmákkal
Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Textíliák felületmódosítása és funkcionalizálása nem-egyensúlyi plazmákkal Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán
Részletesebbena NAT-1-1316/2008 számú akkreditálási ügyirathoz
Nemzeti Akkreditáló Testület RÉSZLETEZÕ OKIRAT a NAT-1-1316/2008 számú akkreditálási ügyirathoz A METALCONTROL Anyagvizsgáló és Minõségellenõrzõ Központ Kft. (3540 Miskolc, Vasgyár u. 43.) akkreditált
Részletesebben. -. - Baris A. - Varga G. - Ratter K. - Radi Zs. K.
2. TEREM KEDD Orbulov Imre 09:00 Bereczki P. -. - Varga R. - Veres A. 09:20 Mucsi A. 09:40 Karacs G. 10:00 Cseh D. Benke M. Mertinger V. 10:20 -. 10:40 14 1. TEREM KEDD Hargitai Hajnalka 11:00 I. 11:20
RészletesebbenRÉSZLETEZŐ OKIRAT a NAH /2016 nyilvántartási számú akkreditált státuszhoz
RÉSZLETEZŐ OKIRAT a nyilvántartási számú akkreditált státuszhoz A METALCONTROL Anyagvizsgáló és Minőségellenőrző Központ Kft. (3533 Miskolc, Vasgyári út 43.) akkreditált területe: I. Az akkreditált területhez
RészletesebbenKerámia-szén nanokompozitok vizsgálata kisszög neutronszórással
Kerámia-szén nanokompozitok vizsgálata kisszög neutronszórással 1 Tapasztó Orsolya 2 Tapasztó Levente 2 Balázsi Csaba 2 1 MTA SZFKI 2 MTA MFA Tartalom 1 Nanokompozit kerámiák 2 Kisszög neutronszórás alapjai
RészletesebbenHidrogénezett amorf Si és Ge rétegek hőkezelés okozta szerkezeti változásai
Hidrogénezett amorf Si és Ge rétegek hőkezelés okozta szerkezeti változásai Csík Attila MTA Atomki Debrecen Vizsgálataink célja Amorf Si és a-si alapú ötvözetek (pl. Si-X, X=Ge, B, Sb, Al) alkalmazása:!
RészletesebbenNEHÉZFÉMEK ELTÁVOLÍTÁSA IPARI SZENNYVIZEKBŐL Modell kísérletek Cr(VI) alkalmazásával növényi hulladékokból nyert aktív szénen
NEHÉZFÉMEK ELTÁVOLÍTÁSA IPARI SZENNYVIZEKBŐL Modell kísérletek Cr(VI) alkalmazásával növényi hulladékokból nyert aktív szénen Készítette: Battistig Nóra Környezettudomány mesterszakos hallgató A DOLGOZAT
RészletesebbenPonthibák azonosítása félvezető szerkezetekben hiperfinom tenzor számításával
Ponthibák azonosítása félvezető szerkezetekben hiperfinom tenzor számításával (munkabeszámoló) Szász Krisztián MTA Wigner SZFI, PhD hallgató 2013.05.07. Szász Krisztián Ponthibák azonosítása 1/ 13 Vázlat
RészletesebbenA ferrát-technológia klórozással szembeni előnyei a kommunális szennyvizek utókezelésekor
A ferrát-technológia klórozással szembeni előnyei a kommunális szennyvizek utókezelésekor Gombos Erzsébet PhD hallgató ELTE TTK Környezettudományi Kooperációs Kutató Központ Környezettudományi Doktori
RészletesebbenBemutatkozás, a tárgy bemutatása, követelmények. Munkavédelmi tájékoztatás.
Részletes tematika (14 hetes szorgalmi időszak figyelembe vételével): 1. hét (2 óra) Bemutatkozás, a tárgy bemutatása, követelmények. Munkavédelmi tájékoztatás. Kémiai alapjelenségek ismétlése, sav-bázis,
RészletesebbenElektrokémiai fémleválasztás. Ötvözetek képződése elektrokémiai leválasztás során Szerkezet és összetétel, összetételi moduláció
Elektrokémiai fémleválasztás Ötvözetek képződése elektrokémiai leválasztás során Szerkezet és összetétel, összetételi moduláció Péter László Elektrokémiai fémleválasztás Ötvözetek leválasztása - 1 Fémpárok
RészletesebbenRÉSZLETEZŐ OKIRAT (2) a NAH /2016 nyilvántartási számú akkreditált státuszhoz
RÉSZLETEZŐ OKIRAT (2) a NAH-1-1316/2016 nyilvántartási számú akkreditált státuszhoz 1) Az akkreditált szervezet neve és címe: METALCONTROL Anyagvizsgáló és Minőségellenőrző Központ Kft. 3533 Miskolc, Vasgyári
RészletesebbenÉpítményeink védelme március 27. Acélfelületek korrózió elleni védelme fémbevonatokkal
Építményeink védelme 2018. március 27. Acélfelületek korrózió elleni védelme fémbevonatokkal Dr. Seidl Ágoston okl. vegyészmérnök, korróziós szakmérnök c.egy.docens A korrózióról általában A korrózióról
RészletesebbenNyírási lokalizáció és rendeződés szemcsés anyagokban (munkabeszámoló) Szabó Balázs
Nyírási lokalizáció és rendeződés szemcsés anyagokban (munkabeszámoló) Szabó Balázs fiatal kutató, MTA Wigner FK, SZFI Komplex Folyadékok Osztály, Részben Rendezett Rendszerek Csoport 2010. szeptember
RészletesebbenElektrokémiai fémleválasztás. Fürdőkomponensek és leválasztási módok hatása a szemcseméretre
Elektrokémiai fémleválasztás Fürdőkomponensek és leválasztási módok hatása a szemcseméretre Péter László Elektrokémiai fémleválasztás Fürdőkomponensek és leválasztási módok hatása a szemcseméretre - 1
RészletesebbenFelületmódosító technológiák
ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Biokompatibilis anyagok 2011. Felületm letmódosító eljárások Dr. Mészáros István 1 Felületmódosító technológiák A leggyakrabban változtatott tulajdonságok a felület
RészletesebbenDankházi Z., Kalácska Sz., Baris A., Varga G., Ratter K., Radi Zs.*, Havancsák K.
Dankházi Z., Kalácska Sz., Baris A., Varga G., Ratter K., Radi Zs.*, Havancsák K. ELTE, TTK KKMC, 1117 Budapest, Pázmány Péter sétány 1/A. * Technoorg Linda Kft., 1044 Budapest, Ipari Park utca 10. Műszer:
RészletesebbenKiss László 2011. Blog: www.elka-kl.blogspot.com Email: kislacika@gmail.com
Kiss László 2011. Blog: www.elka-kl.blogspot.com Email: kislacika@gmail.com Ólommentes környezetvédelem RoHS (Restriction of Hazardous Substances), [2002/95/EC] EU irányelv az ólom leváltásáról, 2006.
RészletesebbenNem mind arany, ami fénylik középkori nanotechnológia: történeti fémfonalak FIB/SEM vizsgálata
Nem mind arany, ami fénylik középkori nanotechnológia: történeti fémfonalak FIB/SEM vizsgálata Gherdán K., Weiszburg T., Járó M., Tóth A., Ratter K., Zajzon N., Bendő Zs., Varga G. és Szakmány Gy. 10 µm
RészletesebbenTörök Zsófia, Huszánk Róbert, Csedreki László, Kertész Zsófia és Dani János. Fizikus Doktoranduszok Konferenciája Balatonfenyves,
Török Zsófia, Huszánk Róbert, Csedreki László, Kertész Zsófia és Dani János Fizikus Doktoranduszok Konferenciája Balatonfenyves, 2013.06.21-23 PIXE Particle Induced X-ray Emission Részecske indukált röntgenemissziós
Részletesebben- Doktori értekezés - Neuróhr Katalin. okleveles vegyész. Témavezető: Dr. Péter László, Ph.D.
Fémes nanoszerkezetek elektrokémiai leválasztása és vizsgálata - Doktori értekezés - Neuróhr Katalin okleveles vegyész Témavezető: Dr. Péter László, Ph.D. Magyar Tudományos Akadémia Wigner Fizikai Kutatóközpont
RészletesebbenDIPLOMAMUNKA TÉMÁK AZ MSC HALLGATÓK RÉSZÉRE A SZILÁRDTEST FIZIKAI TANSZÉKEN 2018/19.II.félévre
DIPLOMAMUNKA TÉMÁK AZ MSC HALLGATÓK RÉSZÉRE A SZILÁRDTEST FIZIKAI TANSZÉKEN 2018/19.II.félévre Nanostruktúrák számítógépes modellezése Atomi vastagságú rétegek előállítása ALD (Atomic Layer Deposition)
RészletesebbenMTA AKI Kíváncsi Kémikus Kutatótábor Kétdimenziós kémia. Balogh Ádám Pósa Szonja Polett. Témavezetők: Klébert Szilvia Mohai Miklós
MTA AKI Kíváncsi Kémikus Kutatótábor 2 0 1 6. Kétdimenziós kémia Balogh Ádám Pósa Szonja Polett Témavezetők: Klébert Szilvia Mohai Miklós A műanyagok és azok felületi kezelése Miért népszerűek napjainkban
RészletesebbenMAGYARORSZÁG GEOKÉMIAI ATLASZA. Északi-középhegység
MAGYARORSZÁG GEOKÉMIAI ATLASZA Északi-középhegység Magyarország geokémiai atlasza Északi-középhegység Összeállította: Tolmács Daniella Térképeket készítette: Tolmács Daniella Fügedi Ubul Sándor Ágnes Szeiler
RészletesebbenDr. JUVANCZ ZOLTÁN Óbudai Egyetem Dr. FENYVESI ÉVA CycloLab Kft
Dr. JUVANCZ ZOLTÁN Óbudai Egyetem Dr. FENYVESI ÉVA CycloLab Kft Klasszikus analitikai módszerek Csapadékképzéses reakciók: Gravimetria (SZOE, víztartalom), csapadékos titrálások (szulfát, klorid) Sav-bázis
RészletesebbenA CSEPEL MŰVEK TALAJAINAK NEHÉZFÉM SZENNYEZETTSÉGE. Készítette: Szabó Tímea, Környezettudomány MSc Témavezető: Dr. Óvári Mihály, egyetemi adjunktus
A CSEPEL MŰVEK TALAJAINAK NEHÉZFÉM SZENNYEZETTSÉGE Készítette: Szabó Tímea, Környezettudomány MSc Témavezető: Dr. Óvári Mihály, egyetemi adjunktus Bevezetés a talaj hazánk egyik legfontosabb erőforrása
RészletesebbenKémiai energia - elektromos energia
Általános és szervetlen kémia 12. hét Elızı héten elsajátítottuk, hogy a redoxi reakciók lejátszódásának milyen feltételei vannak a galvánelemek hogyan mőködnek Mai témakörök az elektrolízis és alkalmazása
RészletesebbenFluorozott ruténium tartalmú katalizátorok előállítása és alkalmazása transzfer-hidrogénezési reakciókban
ELTE TTK, Környezettan BSc, Szakdolgozat védés Budapest, 2013. június 17. 1/11 luorozott ruténium tartalmú katalizátorok előállítása és alkalmazása transzfer-hidrogénezési reakciókban öldesi Marcella ELTE
Részletesebbena NAT-1-1462/2006 számú akkreditálási ügyirathoz
Nemzeti Akkreditáló Testület KIEGÉSZÍTÕ RÉSZLETEZÕ OKIRAT a NAT-1-1462/2006 számú akkreditálási ügyirathoz A Budapesti Corvinus Egyetem Élelmiszertudományi Kar Élelmiszerminõségi és Élelmiszerbiztonsági
RészletesebbenElektro-analitikai számítási feladatok 1. Potenciometria
Elektro-analitikai számítási feladatok 1. Potenciometria 1. Vas-só részlegesen oxidált oldatába Pt elektródot merítettünk. Ennek az elektródnak a potenciálját egy telített kalomel elektródhoz képest mérjük
RészletesebbenMultiréteg struktúrák mágneses tulajdonságai Szakmai beszámoló a T48965 számú kutatásokról
Multiréteg struktúrák mágneses tulajdonságai Szakmai beszámoló a T48965 számú kutatásokról Kutatásaink fő vonalakban a munkatervben felállított program alapján történtek. Mössbauer spektroszkópia és SQUID
RészletesebbenNikkel-kadmium ötvözetek elektrokémiai leválasztása és vizsgálata
Tudományos Diákköri Dolgozat BOROS KRISZTINA Nikkel-kadmium ötvözetek elektrokémiai leválasztása és vizsgálata Témavezető: Dr. Péter László, Dr. Neuróhr Katalin Belső konzulens: Láng Győző Magyar Tudományos
RészletesebbenMangán-nikkel ötvözetek elektrokémiai leválasztása metanolból és vizsgálatuk
Tudományos Diákköri Dolgozat MARSAI ÁDÁM Mangán-nikkel ötvözetek elektrokémiai leválasztása metanolból és vizsgálatuk Témavezető: Dr. Neuróhr Katalin, Dr. Péter László Belső konzulens: Dr. Láng Győző Magyar
RészletesebbenFerrát-technológia alkalmazása biológiailag tisztított szennyvizek kezelésére
Ferrát-technológia alkalmazása biológiailag tisztított szennyvizek kezelésére Gombos Erzsébet Környezettudományi Doktori Iskola II. éves hallgató Témavezető: dr. Záray Gyula Konzulens: dr. Barkács Katalin
Részletesebben1. A neutronvisszaszórási hatáskeresztmetszet
Bevezetés Az értekezés azon munka összefoglalása, melyet 1999 februárjában még egyetemi hallgatóként kezdtem, 1999 szeptembere és 2002 augusztusa között mint PhD ösztöndíjas, 2002 szeptembere és 2003 júniusa
RészletesebbenBOROK EREDETVIZSGÁLATÁRA HASZNÁLATOS ANALITIKAI KÉMIAI MÓDSZEREK ÁTTEKINTÉSE
BOROK EREDETVIZSGÁLATÁRA HASZNÁLATOS ANALITIKAI KÉMIAI MÓDSZEREK ÁTTEKINTÉSE Készítette: Kisdi Benedek ELTE TTK Környezettan BSc Témavezető: Dr. Tatár Enikő egyetemi docens 2016 Bevezetés A borkészítés
RészletesebbenHősokk hatására bekövetkező szövetszerkezeti változások vizsgálata ólommal szennyezett forraszanyag esetén.
Hősokk hatására bekövetkező szövetszerkezeti változások vizsgálata ólommal szennyezett forraszanyag esetén. Készítette: Molnár Alíz Konzulensek: Dr. Szopkó Richárd, Dr. Gácsi Zoltán, Dr. Gergely Gréta
RészletesebbenKÉSŐ AVAR ÜVEGGYÖNGYÖK ÖSSZETÉTEL- VIZSGÁLATA
. BUDAPESTINENSIS DE EÖTVÖS NOM. * KÉSŐ AVAR ÜVEGGYÖNGYÖK ÖSSZETÉTEL- VIZSGÁLATA különös tekintettel a mállási jelenségek kimutatására Készítette: Király Csilla: Környezettudomány MSc. I. évf. Mácsai Cecília:
RészletesebbenALKÍMIA MA Az anyagról mai szemmel, a régiek megszállottságával.
ALKÍMIA MA Az anyagról mai szemmel, a régiek megszállottságával www.chem.elte.hu/pr Kvíz az előző előadáshoz november 30. 16:00 ELTE Kémiai Intézet 065-ös terem Észbontogató (www.chem.elte.hu/pr) Róka
RészletesebbenAz alacsony rétegződési hibaenergia hatása az ultrafinom szemcseszerkezet kialakulására és stabilitására
Az alacsony rétegződési hibaenergia hatása az ultrafinom szemcseszerkezet kialakulására és stabilitására Z. Hegedűs, J. Gubicza, M. Kawasaki, N.Q. Chinh, Zs. Fogarassy and T.G. Langdon Eötvös Loránd Tudományegyetem
RészletesebbenHIDROFIL HÉJ KIALAKÍTÁSA
HIDROFIL HÉJ KIALAKÍTÁSA POLI(N-IZOPROPIL-AKRILAMID) MIKROGÉL RÉSZECSKÉKEN Róth Csaba Témavezető: Dr. Varga Imre Eötvös Loránd Tudományegyetem, Budapest Természettudományi Kar Kémiai Intézet 2015. december
RészletesebbenKoherens lézerspektroszkópia adalékolt optikai egykristályokban
Koherens lézerspektroszkópia adalékolt optikai egykristályokban Kis Zsolt MTA Wigner Fizikai Kutatóközpont H-1121 Budapest, Konkoly-Thege Miklós út 29-33 2015. június 8. Hogyan nyerjünk információt egyes
RészletesebbenAnalitikai kémia I (kvalitatív) gyakorlat tematika 2010
Analitikai kémia I (kvalitatív) gyakorlat tematika 2010 tantárgyfelel s: Szalai István 1. hét II. 1-5. Asztalátadás, munkavédelmi oktatás (t z- és balesetvédelem, laboratóriumi munka szabályai, veszélyes
RészletesebbenEredeti Veszprémi T. (digitálisan Csonka G) jegyzet: X. és XI. fejezet
2012/2013 tavasz félév 11. óra Oldatok vezetőképessége Vezetőképesség, elektromos ellenállás, fajlagos mennységek, cellaállandó Erős elektroltok fajlagos ellenállása és vezetőképessége Komplexképződés
RészletesebbenAnalitikai kémia I (kvalitatív) gyakorlat 2014
Analitikai kémia I (kvalitatív) gyakorlat 2014 tantárgyfelelős: Szalai István és Szoboszlai Norbert 1. gyakorlat Asztalátadás, munkavédelmi oktatás (tűz- és balesetvédelem, laboratóriumi munka szabályai,
RészletesebbenAZ ACETON ÉS AZ ACETONILGYÖK NÉHÁNY LÉGKÖRKÉMIAILAG FONTOS ELEMI REAKCIÓJÁNAK KINETIKAI VIZSGÁLATA
Budapesti Műszaki és Gazdaságtudományi Egyetem, Fizikai Kémia Tanszék Ph.D. értekezés tézisei AZ ACETON ÉS AZ ACETONILGYÖK NÉHÁNY LÉGKÖRKÉMIAILAG FONTOS ELEMI REAKCIÓJÁNAK KINETIKAI VIZSGÁLATA Készítette
RészletesebbenTérbeli talajgeokémiai heterogenitás vizsgálata finomréteg mintázással
Jávor A. 1, Földeáki D. 1, Könczöl A. 1, Bata G. 1, Kovács J. 2, Csányi V. 3 1 REPÉT Környezetvédelmi Kft., 1118 Budapest, Brassó út 169-179. G. ép. repet@t-online.hu 2 ELTE Alkalmazott és Környezetföldtani
RészletesebbenIzotópkutató Intézet, MTA
Izotópkutató Intézet, MTA Alapítás: 1959, Országos Atomenergia Bizottság Izotóp Intézete Gazdaváltás: 1967, Magyar Tudományos Akadémia Izotóp Intézete, de hatósági ügyekben OAB felügyelet Névváltás: 1988,
RészletesebbenMinőségi kémiai analízis
Minőségi kémiai analízis Szalai István ELTE Kémiai Intézet 2016 Szalai István (ELTE Kémiai Intézet) Minőségi kémiai analízis 2016 1 / 32 Lewis-Pearson elmélet Bázisok Kemény Lágy Határestek H 2 O, OH,
RészletesebbenAz elektromos autó elterjedésének várható hatása Budapest környezeti állapotára
Az elektromos autó elterjedésének várható hatása Budapest környezeti állapotára Miklós György Környezettudományi hallgató Belső konzulens: Dr. Munkácsy Béla egyetemi adjunktus, ELTE Külső konzulens: Berndt
RészletesebbenVékonyréteg szerkezetek mélységprofil-analízise
Vékonyréteg szerkezetek mélységprofil-analízise Vad Kálmán, Takáts Viktor, Csík Attila, Hakl József MTA Atommagkutató Intézet, Debrecen, Bem tér 18/C Langer Gábor Debreceni Egyetem, Szilárdtest Fizika
RészletesebbenElőzmények. a:sige:h vékonyréteg. 100 rétegből álló a:si/ge rétegrendszer (MultiLayer) H szerepe: dangling bond passzíválása
a:sige:h vékonyréteg Előzmények 100 rétegből álló a:si/ge rétegrendszer (MultiLayer) H szerepe: dangling bond passzíválása 5 nm vastag rétegekből álló Si/Ge multiréteg diffúziós keveredés során a határfelületek
RészletesebbenElektrokémiai fémleválasztás. Elektrokémiai leválasztással létrehozott nanostruktúrák
Elektrokémiai fémleválasztás Elektrokémiai leválasztással létrehozott nanostruktúrák Péter László Elektrokémiai fémleválasztás Elektrokémiai leválasztással létrehozott nanostruktúrák - 1 Áttekintés Aspect
RészletesebbenJellemző redoxi reakciók:
Kémia a elektronátmenettel járó reakciók, melynek során egyidejű elektron leadás és felvétel történik. Oxidáció - elektron leadás - oxidációs sám nő Redukció - elektron felvétel - oxidációs sám csökken
RészletesebbenDoktori (Ph.D.) értekezés tézisei. Cink-oxid nanorészecskék és hibrid vékonyrétegek optikai, szerkezeti és fényelektromos tulajdonságai
Doktori (Ph.D.) értekezés tézisei Cink-oxid nanorészecskék és hibrid vékonyrétegek optikai, szerkezeti és fényelektromos tulajdonságai Kunné Pál Edit Témavezetı: Dr. Dékány Imre Tanszékvezetı egyetemi
RészletesebbenELTE Fizikai Intézet. FEI Quanta 3D FEG kétsugaras pásztázó elektronmikroszkóp
ELTE Fizikai Intézet FEI Quanta 3D FEG kétsugaras pásztázó elektronmikroszkóp mintatartó mikroszkóp nyitott ajtóval Fő egységek 1. Elektron forrás 10-7 Pa 2. Mágneses lencsék 10-5 Pa 3. Pásztázó mágnesek
RészletesebbenŐrlés hatására porokban végbemenő kristályos-amorf szerkezetváltozás tanulmányozása
Őrlés hatására porokban végbemenő kristályos-amorf szerkezetváltozás tanulmányozása K. Tomolya*, D. Janovszky, A. Sycheva, A. Roósz 1,2,3,4 MTA-ME Anyagtudományi Kutatócsoport, Miskolc-Egyetemváros *femkinga@uni-miskolc.hu
RészletesebbenSzupravezetés. Mágneses tér mérő szenzorok (DC, AC) BME, Anyagtudomány és Technológia Tanszék. Dr. Mészáros István. Előadásvázlat 2013.
BME, Anyagtudomány és Technológia Tanszék Dr. Mészáros István Szupravezetés Előadásvázlat 2013. Mágneses tér mérő szenzorok (DC, AC) Erő ill. nyomaték mérésen alapuló eszközök Tekercs (induktív) Magnetorezisztív
RészletesebbenA BUDAPESTI TERMÁLVIZEK URÁN-, RÁDIUM-, ÉS RADONTARTALMÁNAK IDŐFÜGGÉSE
A BUDAPESTI TERMÁLVIZEK URÁN-, RÁDIUM-, ÉS RADONTARTALMÁNAK IDŐFÜGGÉSE Magyar Zsuzsanna Környezettudomány Msc Diplomamunka védés Témavezető: Horváth Ákos CÉLKITŰZÉS Radon-, rádium és urán koncentrációjának
Részletesebbena NAT /2008 számú akkreditálási ügyirathoz
Nemzeti Akkreditáló Testület RÉSZLETEZÕ OKIRAT a NAT-1-1024/2008 számú akkreditálási ügyirathoz A Paksi Atomerõmû Zrt. Üzemviteli Igazgatóság egyészeti Ellenõrzõ Osztály (7030 Paks, 98803. hrsz.) akkreditált
RészletesebbenA legforróbb munkahelyek acélkohók és öntödék
A legforróbb munkahelyek acélkohók és öntödék Prof. dr. Kaptay György ATOMKI, 2014. május 15. Vegyületbevonat és C-nanocső fejlesztés [Kaptay-Kuznetsov: Plasmas & Ions 2 (1999) 45-56 (0/40) / Kaptay-Sytchev-Miklósi-
RészletesebbenHULLÁMPAPÍRLEMEZHEZ HASZNÁLT ALAPPAPÍROK TÍPUSÁNAK AZONOSÍTÁSA KÉMIAI ANALITIKAI MÓDSZERREL. Előadó: Tóth Barnabás és Kalász Ádám
HULLÁMPAPÍRLEMEZHEZ HASZNÁLT ALAPPAPÍROK TÍPUSÁNAK AZONOSÍTÁSA KÉMIAI ANALITIKAI MÓDSZERREL Tóth Barnabás és Kalász Ádám 1 Hullámpapírlemez alkalmazási területe Hullámpapír csomagolás az ipar szinte valamennyi
RészletesebbenKorrózió kommunikációs dosszié KORRÓZIÓ. ANYAGMÉRNÖK LEVELEZŐ BSc KÉPZÉS TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ
KORRÓZIÓ ANYAGMÉRNÖK LEVELEZŐ BSc KÉPZÉS TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ MISKOLCI EGYETEM MŰSZAKI ANYAGTUDOMÁNYI KAR KÉMIAI TANSZÉK Miskolc, 2008. Tartalom jegyzék 1. Tantárgyleírás, tárgyjegyző, óraszám,
RészletesebbenTörténeti aranyozott ezüstfonalak készítéstechnikai vizsgálata
Történeti aranyozott ezüstfonalak készítéstechnikai vizsgálata Gherdán K., Weiszburg T., Járó M., Tóth A., Ratter K., Zajzon N., Bendő Zs., Varga G. és Szakmány Gy. 10 µm 100 µm Azonosíthatók-e a korabeli
RészletesebbenHydrogen storage in Mg-based alloys
Hydrogen storage in Mg-based alloys A doktori értekezés tézisei Fátay Dániel Témavezet: Dr. Révész Ádám Ph.D. adjunktus ELTE TTK Fizika Doktori Iskola Iskolavezet: Dr. Horváth Zalán, az MTA rendes tagja
RészletesebbenÁsványi nyersanyagtelepek képződése térben és időben: Metallogénia
Ásványi nyersanyagtelepek képződése térben és időben: Metallogénia Teleptan II. 1. témakör: Bevezetés, és az Archaikum metallogéniája Dr. Molnár Ferenc ELTE TTK Ásványtani Tanszék A kurzus tartalma 1.
RészletesebbenAnyagos rész: Lásd: állapotábrás pdf. Ha többet akarsz tudni a metallográfiai vizsgálatok csodáiról, akkor: http://testorg.eu/editor_up/up/egyeb/2012_01/16/132671554730168934/metallografia.pdf
RészletesebbenAmorf/nanoszerkezetű felületi réteg létrehozása lézersugaras felületkezeléssel
Amorf/nanoszerkezetű felületi réteg létrehozása lézersugaras felületkezeléssel Svéda Mária és Roósz András MTA-ME Anyagtudományi Kutatócsoport 3515-Miskolc-Egyetemváros femmaria@uni-miskolc.hu Absztrakt
Részletesebbenmetzinger.aniko@chem.u-szeged.hu
SZEMÉLYI ADATOK Születési idő, hely: 1988. június 27. Baja Értesítési cím: H-6720 Szeged, Dóm tér 7. Telefon: +36 62 544 339 E-mail: metzinger.aniko@chem.u-szeged.hu VÉGZETTSÉG: 2003-2007: III. Béla Gimnázium,
RészletesebbenFókuszált ionsugaras megmunkálás
FEI Quanta 3D SEM/FIB Dankházi Zoltán 2016. március 1 FIB = Focused Ion Beam (Fókuszált ionnyaláb) Miből áll egy SEM/FIB berendezés? elektron oszlop ion oszlop gáz injektorok detektor CDEM (SE, SI) 2 Dual-Beam
RészletesebbenMÁGNESES ELLENÁLLÁS FERROMÁGNESES FÉMEKBEN ÉS MÁGNESES NANOSZERKEZETEKBEN
MÁGNESES ELLENÁLLÁS FERROMÁGNESES FÉMEKBEN ÉS MÁGNESES NANOSZERKEZETEKBEN Bakonyi Imre, Simon Eszter, Péter László MTA Szilárdtestfizikai és Optikai Kutatóintézet Ferromágneses (FM) fémek elektromos ellenállásának
Részletesebben1000 = 2000 (?), azaz a NexION 1000 ICP-MS is lehet tökéletes választás
1000 = 2000 (?), azaz a NexION 1000 ICP-MS is lehet tökéletes választás Dr. Béres István 2019. június 13. HUMAN HEALTH ENVIRO NMENTAL HEALTH 1 PerkinElmer atomspektroszkópiai megoldások - közös szoftveres
RészletesebbenPlazmasugaras felülettisztítási kísérletek a Plasmatreater AS 400 laboratóriumi kisberendezéssel
Plazmasugaras felülettisztítási kísérletek a Plasmatreater AS 400 laboratóriumi kisberendezéssel Urbán Péter Kun Éva Sós Dániel Ferenczi Tibor Szabó Máté Török Tamás Tartalom A Plasmatreater AS400 működési
RészletesebbenNANOTECHNOLÓGIA - KÖZÉPISKOLÁSOKNAK NAOTECHNOLOGY FOR STUDENTS
NANOTECNOLÓGIA - KÖZÉPISKOLÁSOKNAK NAOTECNOLOGY FOR STUDENTS Sinkó Katalin 1 1 Eötvös Loránd Tudományegyetem, TTK, Kémiai Intézet ÖSSZEFOGLALÁS Jelen ismertetı a nanoszerkezetek (nanaoszemcsék, nanoszálak,
RészletesebbenBevezetés a lézeres anyagmegmunkálásba
Bevezetés a lézeres anyagmegmunkálásba FBN332E-1 Dr. Geretovszky Zsolt 2010. október 6. Anyagcsaládok Fémek Kerámiák, üvegek Műanyagok Kompozitok A családok közti különbségek tárgyalhatóak: atomi szinten
Részletesebben
