1 CADDY PYRAMID cső- és szerelvény-tartók

2 CADDY PYRAMID cső- és szerelvény-tartók A CADDY PYRAMID tetőtartók a fa tartószerkezetekkel szemben állják az idő próbáját. A CADDY PYRAMID tetőtartók hosszú élettartamúak és ellenállnak az időjárásnak. A CADDY PYRAMID tetőtartók tetőbarát megoldások. A napfénynek, esőnek és egyéb környezeti hatásoknak kitett fa tartószerkezetek könnyen elkorhadhatnak. A kilazult vagy eltörött bilincsek problémák, sőt, veszélyek forrásai is lehetnek. 2

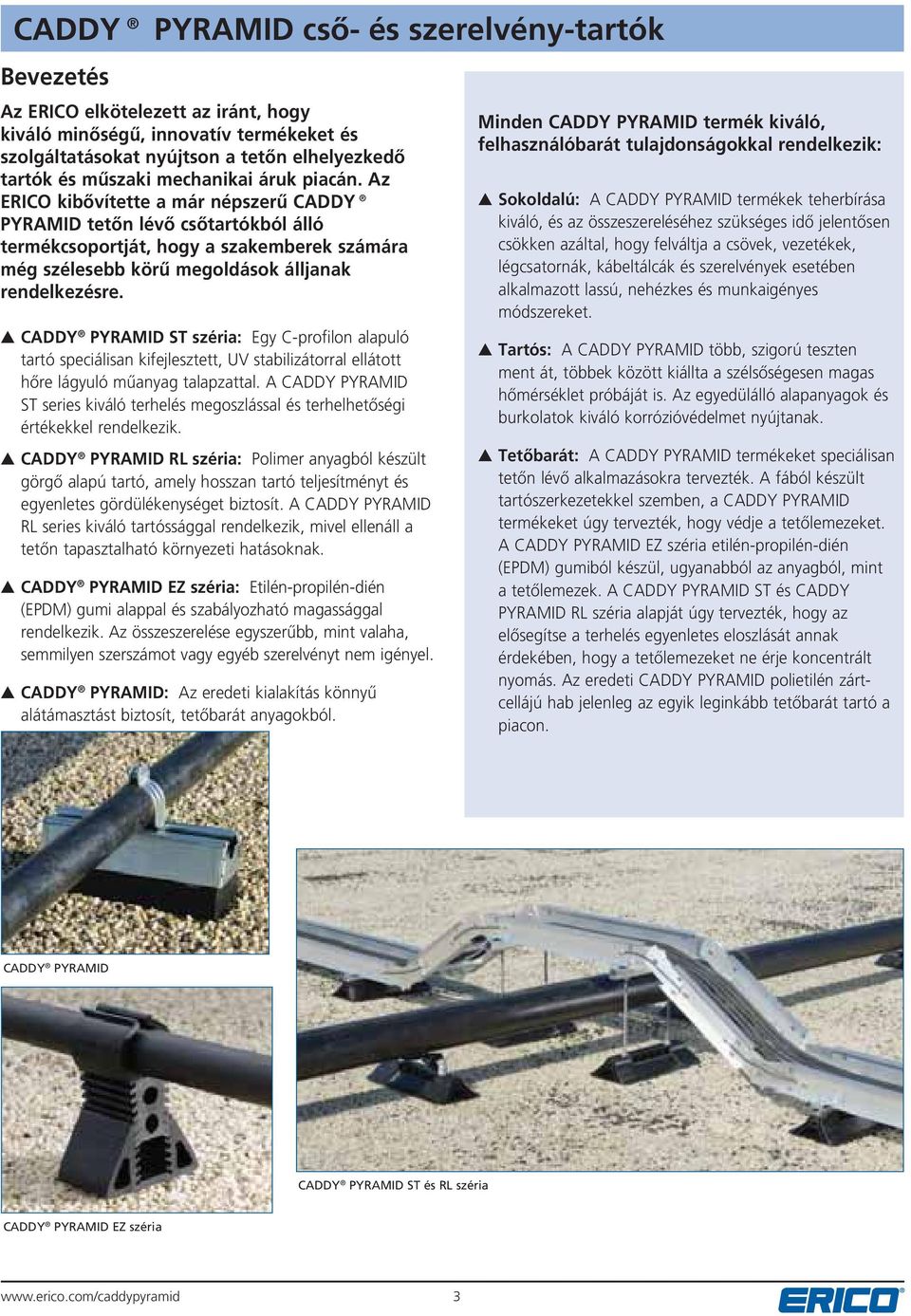

3 CADDY PYRAMID cső- és szerelvény-tartók Bevezetés Az ERICO elkötelezett az iránt, hogy kiváló minőségű, innovatív termékeket és szolgáltatásokat nyújtson a tetőn elhelyezkedő tartók és műszaki mechanikai áruk piacán. Az ERICO kibővítette a már népszerű CADDY PYRAMID tetőn lévő csőtartókból álló termékcsoportját, hogy a szakemberek számára még szélesebb körű megoldások álljanak rendelkezésre. CADDY PYRAMID ST széria: Egy C-profilon alapuló tartó speciálisan kifejlesztett, UV stabilizátorral ellátott hőre lágyuló műanyag talapzattal. A CADDY PYRAMID ST series kiváló terhelés megoszlással és terhelhetőségi értékekkel rendelkezik. CADDY PYRAMID RL széria: Polimer anyagból készült görgő alapú tartó, amely hosszan tartó teljesítményt és egyenletes gördülékenységet biztosít. A CADDY PYRAMID RL series kiváló tartóssággal rendelkezik, mivel ellenáll a tetőn tapasztalható környezeti hatásoknak. CADDY PYRAMID EZ széria: Etilén-propilén-dién (EPDM) gumi alappal és szabályozható magassággal rendelkezik. Az összeszerelése egyszerűbb, mint valaha, semmilyen szerszámot vagy egyéb szerelvényt nem igényel. CADDY PYRAMID: Az eredeti kialakítás könnyű alátámasztást biztosít, tetőbarát anyagokból. Minden CADDY PYRAMID termék kiváló, felhasználóbarát tulajdonságokkal rendelkezik: Sokoldalú: A CADDY PYRAMID termékek teherbírása kiváló, és az összeszereléséhez szükséges idő jelentősen csökken azáltal, hogy felváltja a csövek, vezetékek, légcsatornák, kábeltálcák és szerelvények esetében alkalmazott lassú, nehézkes és munkaigényes módszereket. Tartós: A CADDY PYRAMID több, szigorú teszten ment át, többek között kiállta a szélsőségesen magas hőmérséklet próbáját is. Az egyedülálló alapanyagok és burkolatok kiváló korrózióvédelmet nyújtanak. Tetőbarát: A CADDY PYRAMID termékeket speciálisan tetőn lévő alkalmazásokra tervezték. A fából készült tartószerkezetekkel szemben, a CADDY PYRAMID termékeket úgy tervezték, hogy védje a tetőlemezeket. A CADDY PYRAMID EZ széria etilén-propilén-dién (EPDM) gumiból készül, ugyanabból az anyagból, mint a tetőlemezek. A CADDY PYRAMID ST és CADDY PYRAMID RL széria alapját úgy tervezték, hogy az elősegítse a terhelés egyenletes eloszlását annak érdekében, hogy a tetőlemezeket ne érje koncentrált nyomás. Az eredeti CADDY PYRAMID polietilén zártcellájú hab jelenleg az egyik leginkább tetőbarát tartó a piacon. CADDY PYRAMID CADDY PYRAMID ST és RL széria CADDY PYRAMID EZ széria 3

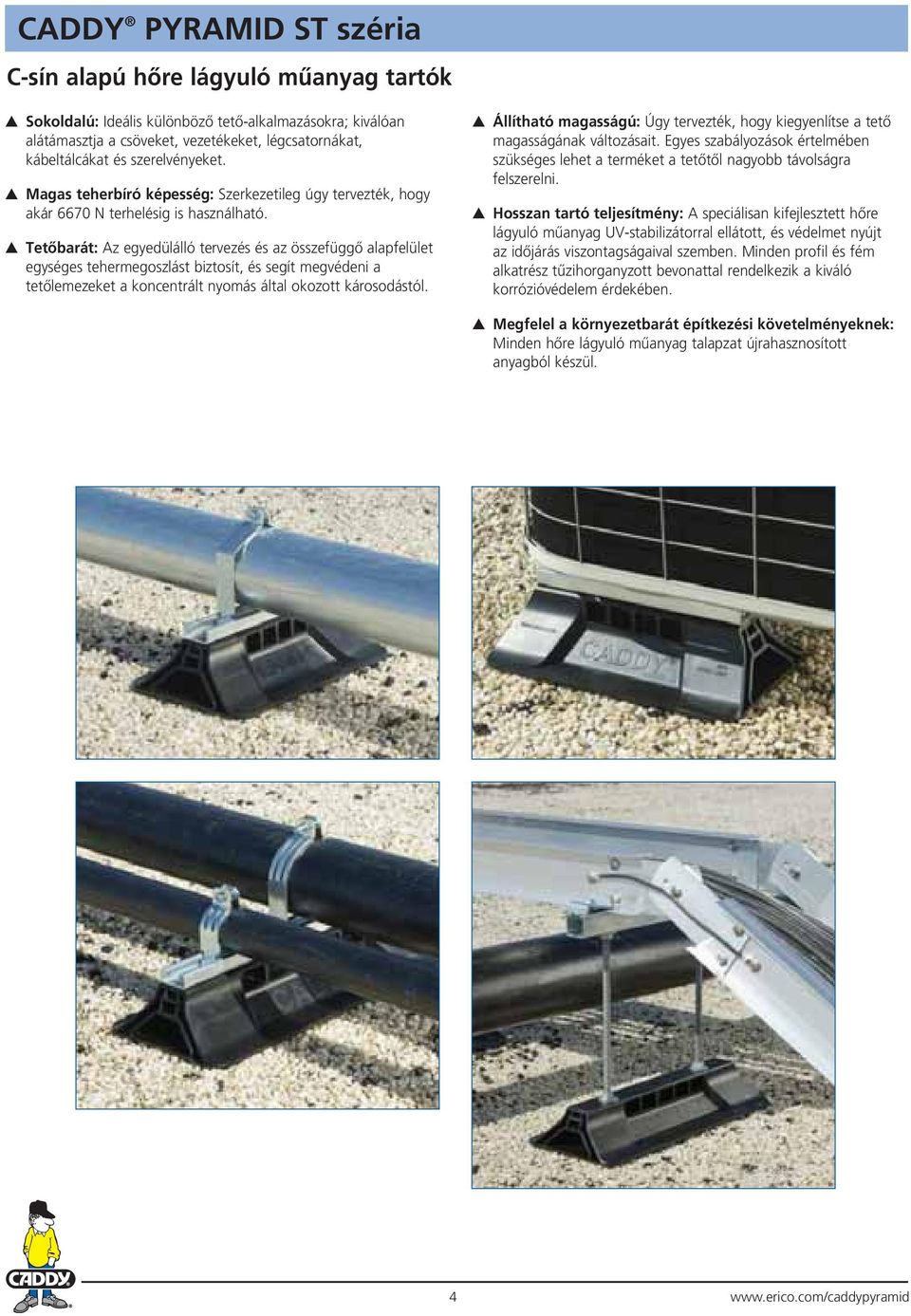

4 CADDY PYRAMID ST széria C-sín alapú hőre lágyuló műanyag tartók Sokoldalú: Ideális különböző tető-alkalmazásokra; kiválóan alátámasztja a csöveket, vezetékeket, légcsatornákat, kábeltálcákat és szerelvényeket. Magas teherbíró képesség: Szerkezetileg úgy tervezték, hogy akár 6670 N terhelésig is használható. Tetőbarát: Az egyedülálló tervezés és az összefüggő alapfelület egységes tehermegoszlást biztosít, és segít megvédeni a tetőlemezeket a koncentrált nyomás által okozott károsodástól. Állítható magasságú: Úgy tervezték, hogy kiegyenlítse a tető magasságának változásait. Egyes szabályozások értelmében szükséges lehet a terméket a tetőtől nagyobb távolságra felszerelni. Hosszan tartó teljesítmény: A speciálisan kifejlesztett hőre lágyuló műanyag UV-stabilizátorral ellátott, és védelmet nyújt az időjárás viszontagságaival szemben. Minden profil és fém alkatrész tűzihorganyzott bevonattal rendelkezik a kiváló korrózióvédelem érdekében. Megfelel a környezetbarát építkezési követelményeknek: Minden hőre lágyuló műanyag talapzat újrahasznosított anyagból készül. 4

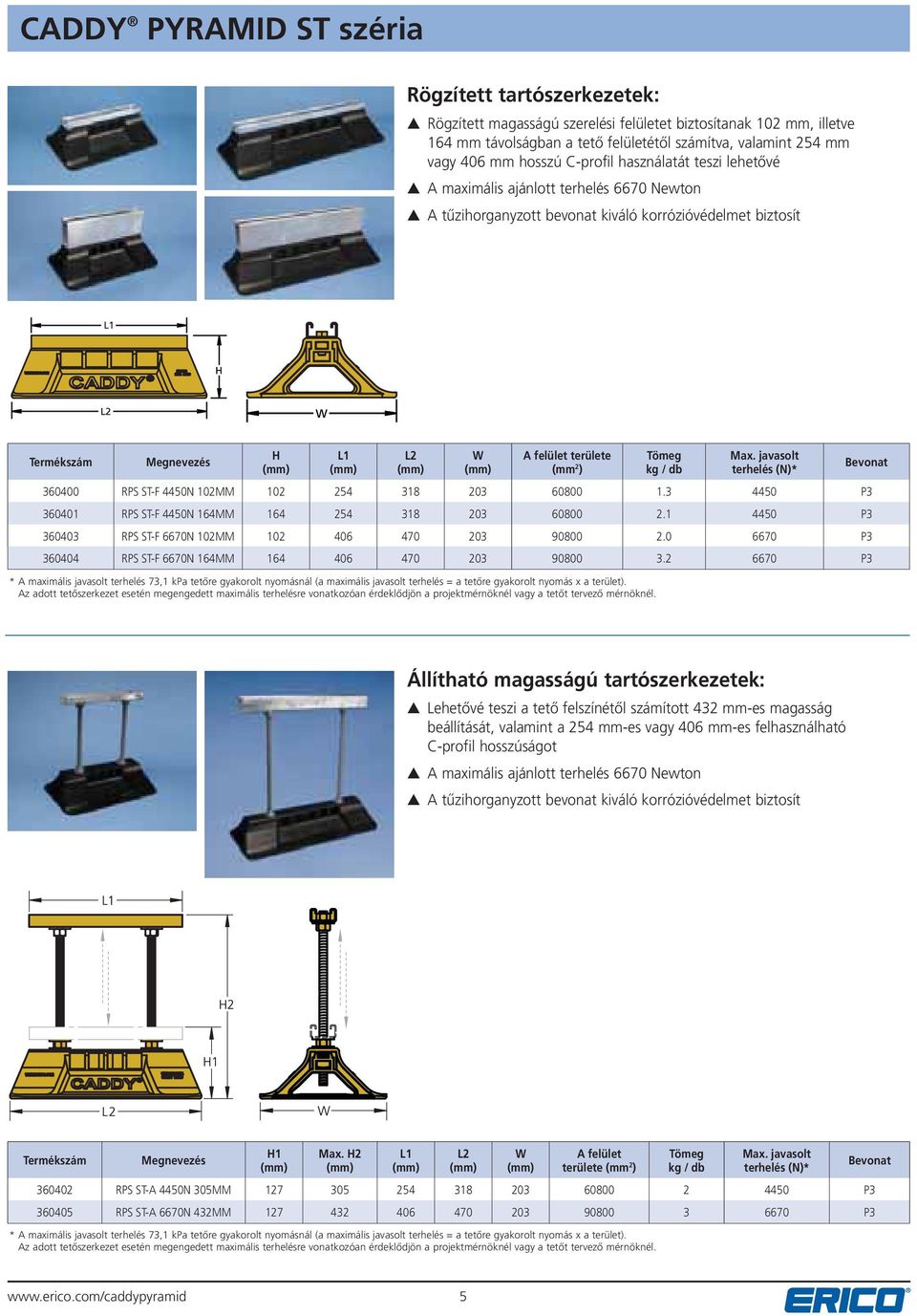

5 CADDY PYRAMID ST széria Rögzített tartószerkezetek: Rögzített magasságú szerelési felületet biztosítanak 102 mm, illetve 164 mm távolságban a tető felületétől számítva, valamint 254 mm vagy 406 mm hosszú C-profil használatát teszi lehetővé A maximális ajánlott terhelés 6670 Newton A tűzihorganyzott bevonat kiváló korrózióvédelmet biztosít H L1 L2 W A felület területe (mm 2 ) * A maximális javasolt terhelés 73,1 kpa tetőre gyakorolt nyomásnál (a maximális javasolt terhelés = a tetőre gyakorolt nyomás x a terület). Az adott tetőszerkezet esetén megengedett maximális terhelésre vonatkozóan érdeklődjön a projektmérnöknél vagy a tetőt tervező mérnöknél. Tömeg kg / db Max. javasolt terhelés (N)* RPS ST-F 4450N 102MM P RPS ST-F 4450N 164MM P RPS ST-F 6670N 102MM P RPS ST-F 6670N 164MM P3 Állítható magasságú tartószerkezetek: Lehetővé teszi a tető felszínétől számított 432 mm-es magasság beállítását, valamint a 254 mm-es vagy 406 mm-es felhasználható C-profil hosszúságot A maximális ajánlott terhelés 6670 Newton A tűzihorganyzott bevonat kiváló korrózióvédelmet biztosít H1 Max. H2 L1 L2 W A felület területe (mm 2 ) * A maximális javasolt terhelés 73,1 kpa tetőre gyakorolt nyomásnál (a maximális javasolt terhelés = a tetőre gyakorolt nyomás x a terület). Az adott tetőszerkezet esetén megengedett maximális terhelésre vonatkozóan érdeklődjön a projektmérnöknél vagy a tetőt tervező mérnöknél. Tömeg kg / db Max. javasolt terhelés (N)* RPS ST-A 4450N 305MM P RPS ST-A 6670N 432MM P3 5

6 CADDY PYRAMID RL széria Görgős, hőre lágyuló műanyagból készült tartók Magas teherbíró képesség: Akár 2670 N terhelésig is használható. Tetőbarát: Az egyedülálló tervezés és az összefüggő alapfelület egységes tehermegoszlást biztosít, és segít megvédeni a tetőlemezeket a koncentrált nyomás által okozott károsodástól. Állítható magasságú: Speciálisan úgy alakították ki, hogy hozzáidomuljon a tető magasságának változásaihoz. A vezetékeket megóvja a magasabb környezeti hőmérséklettől, ahogy azt a szabályok előírják számos területen. Gördülési képesség: Lehetővé teszi a cső hosszirányú mozgását, amelyet például a hőtágulás vagy összehúzódás okozhat. Hosszan tartó teljesítmény: A speciálisan kifejlesztett hőre lágyuló műanyag UV-stabilizátorral ellátott, és védelmet nyújt az időjárás viszontagságaival szemben. Minden profil és fém alkatrész tűzihorganyzott bevonattal rendelkezik a kiváló korrózióvédelem érdekében. Megfelel a környezetbarát építkezési követelményeknek: Minden hőre lágyuló műanyag talapzat újrahasznosított anyagból készül. 6

7 CADDY PYRAMID RL széria Rögzített görgős tartószerkezetek: Akár DN150-es cső gördíthetőségét is biztosítja 140 mm rögzített magassággal A polimer anyagból készült görgők nem rozsdásodnak, így a termék hosszan tartó teljesítményt és zökkenőmentes gördíthetőséget tesz lehetővé A tűzihorganyzott bevonattal ellátott acél görgőtengelyek, szerelvények és egyéb fém részek kiváló korrózióvédelmet biztosítanak 2670 N terhelésig használható Névleges csőátmérő * Az RPSMB3H4HD esetében a maximálisan ajánlott terhelés, 18,3 kpa tetőterhelés mellett (maximálisan ajánlott terhelés = tetőterhelés terhelt felület). Az RPSMB6H4HD esetében a maximálisan ajánlott terhelés, 29,4 kpa tetőterhelés mellett (maximálisan ajánlott terhelés = tetőterhelés terhelt felület). Az adott tetőszerkezet esetén megengedett maximális terhelésre vonatkozóan érdeklődjön a projektmérnöknél vagy a tetőt tervező mérnöknél. H1 L W A felület területe (mm 2 ) Tömeg kg / db Max. javasolt terhelés (N)* RPS RL-F MAX-DN80 140MM DN20 - DN P RPS RL-F MAX-DN MM DN65 - DN P12 Állítható magasságú görgős tartószerkezetek: A tetőtől számított 406 mm-ig állítható magasság akár DN150-es csőméretig. A polimer anyagból készült görgők nem rozsdásodnak, így a termék hosszan tartó teljesítményt és zökkenőmentes gördíthetőséget tesz lehetővé A tűzihorganyzott bevonattal ellátott acél görgőtengelyek, szerelvények és egyéb fém részek kiváló korrózióvédelmet biztosítanak 2670 N terhelésig használható Névleges csőátmérő H1 Max. H2 * Az RPSMB3H12HD esetében a maximálisan ajánlott terhelés, 18,3 kpa tetőterhelés mellett (maximálisan ajánlott terhelés = tetőterhelés terhelt felület). Az RPSMB6H16HD esetében a maximálisan ajánlott terhelés, 29,4 kpa tetőterhelés mellett (maximálisan ajánlott terhelés = tetőterhelés terhelt felület). Az adott tetőszerkezet esetén megengedett maximális terhelésre vonatkozóan érdeklődjön a projektmérnöknél vagy a tetőt tervező mérnöknél. L W A felület területe (mm 2 ) Tömeg kg / db Max. javasolt terhelés (N)* RPS RL-A MAX-DN80 305MM DN20 DN P RPS RL-A MAX-DN MM DN65 - DN P12 7

8 CADDY PYRAMID EZ széria Állítható magasságú, szerszámot nem igénylő, tetőre beépíthető cső tartószerkezetek Gyors és egyszerű: Nincs szükség szerszámokra vagy rögzítőkre; Bepattintható, gyors szerelés Tetőbarát: Anyaga UV-stabilizátorral ellátott etilén-propilén-dién (EPDM) gumi Állítható magasságú: A különböző modellek magassága mm-ig, mm-ig, illetve mm-ig állítható Kényelmes: A modellek akár DN50-es csövek esetén is alkalmazhatók 1112 N terhelésig használható RPSE1H24 RPSE1H57 RPSE2H46 Max. Csőméret A cső maximális külső átmérője H L W Tömeg kg Maximális névleges terhelés (N) RPS EZ MAX-DN25 102MM DN P RPS EZ MAX-DN25 178MM DN P RPS EZ MAX-DN50 152MM DN P24 8

9 CADDY PYRAMID cső- és szerelvény-tartók Az összeszereléséhez szükséges idő jelentősen csökken azáltal, hogy felváltja a tetőkön lévő, illetve az emelt padlók alatti csövek, vezetékek, kábeltálcák és szerelvények esetében alkalmazott lassú és munkaigényes módszereket. A tartók széles választékban állnak rendelkezésre 220 N és 2700 N koncentrált terhelés között. A megengedett terhelést egyszerűen növelheti hasonló CADDY PYRAMID tartók együttes használatával (két CADDY PYRAMID 50 termék = 440 N). Megvédi a tetőlemezt, mivel elnyeli az ütéseket és rezgéseket, ugyanakkor nem szívja magába a vizet. A fém burkolat ellenáll az időjárásnak és egyéb környezeti hatásoknak, mint például a madarak miatt bekövetkező rongálásnak. Az alap kivitel standard elektrogalvanizált burkolattal rendelkezik a korrózióvédelem érdekében. Többrétegű korrózió elleni védelemmel (P22) is rendelhető erősen korrozív környezetekhez. Megfelel az ASTM A370-30A követelményei szerinti mechanikai húzást vizsgáló teszteknek -40 C (-40º F) és +65 C (+150º F) között. A habszerkezet megfelelt az ASTM G154 felgyorsított UV-sugaras erózió próbának. CADDY PYRAMID 50: Egyenként 220 N terhelésig használható Polietilén zárt-cellájú hab és 1,5 mm vastag acél szerkezet A 100 mm magas modell helyigénye mm A 150 mm magas modell helyigénye mm Az elektrogalvanizált (P1) vagy a tűzihorganyzott (P3) bevonat, illetve a poliészter (P25) bevonat magas korrózióvédelmet biztosít Maximális terhelés (N) RPS50H4EG, Magasság P RPS50H6EG, Magasság P RPS50AHSV, Magasság P RPS50H4HD, Magasság P RPS50H6HD, Magasság P3 CADDY PYRAMID 150: Hét M10-es csavarral és anyával rendelkezik, ami lehetővé teszi azt, hogy a termék szabványos bilincsekkel és kiegészítőkkel használható legyen A hatalmas 406 x 304 mm felületen egyenletesebben eloszlik a terhelés, mint egyéb megoldások alkalmazásakor A polietilén zárt-cellájú hab, és a 2 mm vastag acél szerkezet tartónként 680 N terhelésig használható Elektrogalvanizált (P1) bevonat a felső lemezen a megnövelt korrózióvédelem érdekében A többrétegű korrózió elleni védelmet (P22) szolgáló bevonatot nagyobb korrózióvédelmet igénylő helyekhez ajánljuk, például ahol napjainkban tűzihorganyzást használnak. A többrétegű korrózióvédelmet az összekapcsolt C-síneknél is alkalmazzák Maximális terhelés (N) Csavarmenetek A C-profilt magában foglalja? RPS150T7, Magasság M10 Nem P RPS150T8, Magasság M10 Igen P RPS150T3, Magasság 81, MCP 680 M10 Nem P RPS150T4, Magasság 100, MCP 680 M10 Igen P22 9

10 CADDY PYRAMID cső- és szerelvény-tartók CADDY PYRAMID 300: A választék a kivitel, az acéllemez és a bevonat tekintetében megegyezik a CADDY PYRAMID 150-nél találhatókkal A térhálós polietilén zárt-cellájú hab 1350 N terhelésig használható. 2 mm vastag felső acéllemez Maximális terhelés (N) Csavarmenetek A C-profilt magában foglalja? RPS300T7, Magasság M10 No P RPS300T8, Magasság M10 Yes P RPS300T3, Magasság 81, MCP 1350 M10 No P RPS300T4, Magasság 100, MCP 1350 M10 Yes P22 CADDY PYRAMID 600: Két darab CADDY PYRAMID 300 alapból áll, melyek egy tartónként 2700 N terhelésig használható C-profilhoz kapcsolódnak A helyigénye 812 x 304 mm (vagy 609 x 406 a C-profil elvágásával) a még egyenletesebb terhelési megoszlás érdekében 14 darab M10-es csavarral rendelkezik Maximális terhelés (N) Csavarmenetek A C-profilt magában foglalja? RPS600T8, Magasság M10 Yes P RPS600T4, Magasság 100, MCP 2700 M10 Yes P22 CADDY PYRAMID kiegészítők CADDY PYRAMID oszloptartók: Közvetlenül a C-sínhez kapcsolódnak Fokozott rugalmasság érdekében a C-sín a helyszínen igény szerinti méretre vágható. P P11 (RPSCSEG) P P11 (RPSCSHD) P3 10

11 CADDY PYRAMID kiegészítők Gumi alátét a CADDY PYRAMID ST és RL széria: A CADDY PYRAMID ST vagy RL szériákkal alkalmazható a tetőlemezek különleges védelme érdekében Újrahasznosított gumiból készült Csökkenti a rezgéseket és a zajt A beágyazott képen a gumi alátét használat közben látható a rögzített görgős tartóval (ez utóbbi nem képezi a csomag részét) Hosszúság Szélesség Magasság RPS MAT 230 MM X 340 MM RPS MAT 230 MM X 495 MM A C-SÍN CSŐBILINCSEINEK KÜLSŐ ÁTMÉRŐJE: Négy részes C-sín bilincs Méret: 21.3 mm-től 273 mm-ig Rendelésre egyéb méretben is kapható. Felületkezelés: Tüzihorganyzott A négyrészes kivitel magában foglalja a hatlapú fejet és a négylapú anyát Ø OD 21.3 mm 21.3 P OD 26.9 mm 26.9 P OD 33.7 mm 33.7 P OD 42.4 mm 42.4 P OD 48.3 mm 48.3 P OD 60.3 mm 60.3 P OD 76.1 mm 76.1 P OD 88.9 mm 88.9 P OD mm P OD mm P OD mm P OD 219 mm 219 P OD 273 mm 273 P3 CADDY MACROFIX 250 M8/M10: 2 darab csőklipsz M8/M10 kombinált anyával A méret 12 mm-től 315 mm-ig terjed (az ábrán csak néhány méret látható) Multifunkcionális csavar hatlapfejű kombinált fejjel (egyenes- és kereszthornyolt), tartóalátétekkel Etilén-propilén-dién (EPDM) gumiszigetelésű hangcsillapítás, DIN 4109 szerint Tűzállóság DIN EN szerint: E : Elektrogalvanizált cink bevonattal (EG) Ø mm Max. javasolt terhelés (N) CADDY MACROFIX mm P CADDY MACROFIX mm P CADDY MACROFIX mm P CADDY MACROFIX mm P CADDY MACROFIX mm P CADDY MACROFIX mm P CADDY MACROFIX mm P CADDY MACROFIX mm P CADDY MACROFIX mm P CADDY MACROFIX mm P CADDY MACROFIX mm P CADDY MACROFIX mm P CADDY MACROFIX mm P CADDY MACROFIX mm P CADDY MACROFIX mm P1 11
