1 1. sz. melléklet Szolgáltatás leírás, szolgáltatási színvonal Általános rendelkezések Azon felhasználók esetén, akik január 1. napját megelőzően érvényes szolgáltatási szerződéssel rendelkeztek és a nevezett szerződésben foglalt szolgáltatásokat, továbbá azok paramétereit megfelelő mértékben Szolgáltató tudomására is hozták, Szolgáltató jelen szerződésben foglalt szolgáltatásait részére a felhasználók által ismertetett szolgáltatásokra tekintettel nyújtja. Integrált adat szolgáltatás Az intézmény oldalán a Nemzeti Távközlési Gerinchálózat szolgáltatás hozzáférési pontja a telephelyen elhelyezett CE (Customer Edge) router WAN oldali interfésze, intézmény által üzemeltetett eszköz esetében, LAN oldali interfész, szolgáltató üzemeltetésű CE eszköz esetében Az intézmény telephelyi routereit nagy megbízhatóságú hozzáférési hálózat kapcsolja össze a Nemzeti Távközlési Gerinchálózat PE routereivel, melyek a Nemzeti Távközlési Gerinchálózati csomópontokban kerülnek elhelyezésre (megyeszékhelyeken, várható járási központokban). A műszaki dokumentációban definiált SLA paraméterekkel biztosítja a garantált szolgáltatási szintet. 1.1 Műszaki leírás, specifikáció Szabványok, ajánlások Az alkalmazott berendezések, illetve az összeköttetések összhangban vannak az alábbi táblázatban felsorolt ajánlásokkal. Ajánlás/szabvány száma, kiadása Ajánlás/szabvány címe ITU-T G.652 (10/00) Characteristics of a single-mode optical fibre cable ITU-T G.664 (06/99) Optical safety procedures and requirements for optical transport systems Functional characteristics of interoffice and long-haul line systems using ITU-T G.681 (10/96) optical amplifiers, including optical multiplexing Covering Note (10/98) Optical interfaces for multichannel systems with ITU-T G.692 optical amplifiers ITU-T G.692 (10/98) Optical interfaces for multichannel systems with optical amplifiers. ITU-T G Spectral grids for WDM applications: DWDM frequency grid, June ITU-T G.703 (10/98) Physical/electrical characteristics of hierarchical digital interfaces ITU-T G.805 (03/00) Generic functional architecture of transport networks Characteristics of transport equipment - Description methodology and ITU-T G.806 (10/00) generic functionality ITU-T G.811 (09/97) Timing characteristics of primary reference clocks ITU-T G.813 (08/96) Timing characteristics of SDH equipment slave clocks (SEC)

2 Ajánlás/szabvány száma, kiadása Ajánlás/szabvány címe ITU-T G.825 (03/00) The control of jitter and wander within digital networks which are based on the synchronous digital hierarchy (SDH) ITU-T G.841 (10/98) Types and characteristics of SDH network protection architectures ITU-T G.872 (02/99) Architecture of optical transport networks ITU-T G.957 (06/99) Optical interfaces for equipments and systems relating to the synchronous digital hierarchy ITU-T G.958 (11/94) Digital line systems based on the synchronous digital hierarchy for use on optical fibre cables ITU-T M.20 (10/92) Maintenance philosophy for telecommunications networks ITU-T M.21 (10/92) Maintenance philosophy for telecommunication services ITU-T M.2101 Covering Note (06/00) Performance limits and objectives for bringing-intoservice and maintenance of international SDH paths and multiplex sections Performance limits for bringing-into-service and maintenance of ITU-T M.2101(06/00) international SDH paths and multiplex sections - To be published Bringing-into-service of international PDH paths, sections and transmission ITU-T M.2110(04/97) systems and SDH paths and multiplex sections RFC 1662 PPP in HDLC-like framing Internet Protocol IEEE Standard for Information technology Telecommunications and information exchange between systems IEEE Std Local and metropolitan area networks Specific requirements; Part 3: Carrier sense multiple access with collision detection (CSMA/CD) access method and physical layer specifications RFC 0791 Internet Protocol. J. Postel. Sep RFC 1349 Type of Service in the Internet Protocol Suite. P. Almquist. July Definition of the Differentiated Services Field (DS Field) in the RFC 2474 IPv4 and IPv6 Headers. K. Nichols, S. Blake, F. Baker, D. Black. December RFC 3260 New Terminology and Clarifications for Diffserv. D. Grossman. April RFC 0761 DoD standard Transmission Control Protocol, J. Postel [ Jan ] [31]RFC 0768; User Datagram Protocol, J. Postel [ Aug ] RFC 0768 User Datagram Protocol, J. Postel [ Aug ] Ethernet interfaces IEEE 802.1d MAC Bridges IEEE 802.1p Traffic Class Expediting and Dynamic Multicast Filtering IEEE 802.1Q Virtual LANs IEEE 802.1s Multiple Spanning Trees IEEE 802.1w Rapid Reconfiguration of Spanning Tree IEEE 802.3x Flow Control IEEE 802.3z Gigabit Ethernet IEEE 802.3ab 1000BASE-T IEEE 802.3ad Link Aggregation IEEE 802.3ae 10 Gb/s Ethernet A szolgáltatás működési alapelvének leírása A Nemzeti Távközlési Gerinchálózat egyes intézmény csoportjai a gerinchálózat IP/MPLS platformján Virtuális magánhálózatot (VPN) alkotnak. 2

3 Virtuális magánhálózatnak nevezzük olyan telephelyek halmazát, melyek képesek egymással kommunikálni a VPN szolgáltató hálózatán keresztül úgy, hogy ez a kommunikáció a VPN-be nem tartozó külső fél számára nem hozzáférhető és a VPN-be tartozó telephelyek védettek a külső forgalommal szemben. Az integrált adatátviteli elérés szolgáltatás lehetővé teszi, hogy az intézmény a Nemzeti Távközlési Gerinchálózat IP/MPLS platformjának erőforrásait igénybe véve zárt hálózatot, tehát virtuális magánhálózatot alakítson ki, amelyen IP forgalom továbbítható. A szolgáltatás alkalmas az intézmény telephelyei közötti adatforgalom továbbítására, anélkül, hogy az egyes telephelyek között pont-pont kapcsolat kialakításra kerülne sor. Az intézmény telephelyei csak a Nemzeti Távközlési Gerinchálózat IP/MPLS platformjához kapcsolódnak, az egyes telephelyek közötti IP forgalom továbbítása, valamint a közös platformon kiszolgált különböző VPN-ek megfelelő elhatárolása a szolgáltató feladata. Az egyes telephelyek a Nemzeti Távközlési Gerinchálózat IP/MPLS platformjához állandó jellegű összeköttetéssel csatlakoznak és ezen a csatlakozáson keresztül érik el az intézmény telephelyeinek belső hálózatát. Nemzeti Távközlési Gerinchálózat 1. ábra IP-VPN hálózat elvi felépítése Az intézmények a Nemzeti Távközlési Gerinchálózat IP/MPLS platformjához a PE routereken keresztül az aggregációs csomópontokban csatlakoznak. Az ügyfél CE routerei L3 (IP) szinten csatlakoztatják az intézményeket. A gerinchez történő csatlakozás sávszélessége széles skálán választható, általában (1Mbps-1Gbps-ig, a PE router kapacitásainak függvényében) és ezek telephelyenként különbözőek is lehetnek ugyanazon VPN-nen belül. Így a nagyobb sávszélességet igénylő telephelyek és a kis forgalmú telephelyek is csatlakoztathatóak ugyanahhoz a VPN-hez. Az IP-VPN definíciójába beleértendő az is, hogy a VPN-en belül használt IP címzés független a más VPN-ekben használt címzéstartományoktól (és a szolgáltatóétól is, de ezt a címkiosztás egyébként is biztosítja). Vagyis az egyes VPN-ek címtartománya részben vagy egészben átfedheti egymást. 3

4 Azonban csatlakozáshoz a Layer3 szolgáltató szintén privát tartományból oszt interface subnet tartományokat, ezért ezeket a tartományokat az intézmény nem használhatja. A csatlakozás előkészítésénél minden esetben vizsgálandó az IP címtartomány ütközés. A PE-CE linkeken a Szolgáltató privát címzést alakít ki. Az MPLS (Multi Protocol Label Switching) alapú VPN hálózatok előnye a szeparált magánhálózat kialakításának lehetősége, és emellett lehetőség nyílik különböző szolgáltatás-minőségi (QoS) osztályok beállítására is. A szolgáltatás több-telephelyes vállalati intézmények számára biztosítja telephelyeik LAN hálózatainak összekapcsolását, az egyes LAN-ok közötti IP forgalom lebonyolítását, anélkül, hogy az egyes telephelyek között pont-pont kapcsolat kialakításra kerülne sor. Az intézmények adatforgalma a Nemzeti Távközlési Gerinchálózatban kialakításra kerülő IP/MPLS hálózat erőforrásait felhasználva továbbítható. Az összeköttetések felépítése Az intézmény telephelyén lévő router, az úgynevezett CE (Customer Edge) router köti össze az intézmény telephelyén lévő LAN-t a Nemzeti Távközlési Gerinchálózat IP/MPLS platformjával. Az intézményi hálózatok, az intézménynél üzemelő router, a Nemzeti Távközlési Gerinchálózat IP/MPLS platformja, és az intézményi hozzáférések egységes, menedzselhető környezetet alkotnak. A CE router gyűjti össze az intézmény felől érkező IP forgalmat, továbbítja az IP gerinchálózati eszköz irányába. A CE router Layer2 szintű hordozó hálózaton keresztül kapcsolódhat a Nemzeti Távközlési Gerinchálózat IP/MPLS platformhoz. A PE router feladata a CE routertől kapott IP forgalom MPLS-alapúvá tétele. Ez magába foglalja mind a kívánt szolgáltatási paraméterek (QoS, VPN, stb.) szerinti címke-hozzárendelést, mind a címkék hirdetését és a felcímkézett csomagok továbbítását. A PE router a szolgáltató gerinchálózati eszköze, az MPLS alapú IP hálózat szélén. Az egyes VPN forgalmak ide érkeznek a különböző intézmények CE routereiből, itt valósul meg az egyes VPN-ek elválasztása. 2. ábra MPLS VPN struktúra alapelve 4

5 1.2 Intézményi hozzáférés típusok Bérelt vonal A CE és PE router között egy dedikált n 64 kbps csatorna kerül kialakításra a menedzselt bérelt vonali (MLLN) hálózaton. Ezek meglévő Magyar Telekom összeköttetések, új szolgáltatásra már nem vehetők igénybe. CE X.21 G.703 CE MLLN Chan. E1 PE IP Network Ethernet A CE és PE router között egy Ethernet csatorna kerül kialakításra a szolgáltató IP/MPLS hálózatán keresztül. A hozzáférés 4 Mbps és 1 Gbps közötti szimmetrikus, garantált L2 adatátviteli sebességet képes biztosítani az NTG-re kapcsolódó intézmény számára Layer3 menedzselt routerrel A CE és PE router között egy Layer 2 hordozó hálózaton IP kapcsolat kerül kialakításra. A hozzáférés 4 Mbps és 1 Gbps közötti szimmetrikus, garantált L2 adatátviteli sebességet képes biztosítani a Nemzeti Távközlési Gerinchálózatra kapcsolódó intézmény számára ADSL NTG ADSL megoldás (egyéb szolgáltatótól bérelt szolgálatás) A távmunkások egy dedikált hálózati kapcsolaton keresztül beléphetnek a végfelhasználói hálózatba, az országos hálózat VPN koncentrátorán keresztül, emelt szintű azonosítással, titkosított adatcsatornán. A dedikált kapcsolat része az egységes végponti berendezés, mely garantálja a magas szintű adatbiztonságot és az egyértelmű azonosítást. Az NTG hálózatának és az intézmények biztonsági elvárásainak sajátosságait figyelembe véve kettős azonosítást alkalmazunk: 1. lépés Az NTG központ azonosítja a bejelentkező távmunkást és sikeres azonosítás után összekapcsolja az intézményi VPN-nel 2. lépés Az intézményi VPN szintjén azonosítják a távmunkást és sikeres azonosítás után a kapcsolat védett csatornán épül fel. 5

6 A megoldás blokkvázlat szinten: 1. Központi infrastruktúra: Központi Címtár NTG Tűzfal IP Sec VP N csa tor na N T G M P L S Dedikált kapcsolat T ű z f a l Tűzfal Távmunka felhasználók adatai VPN koncentrátor 2. Kliens oldal infrastruktúra: IP Sec VPN csatorna Tűzfal Cisco router Intézmény 1 Intézmény 2 Intézményi szerver Távmunkás I P VPN kliens t e NTG l tanúsítvány. A megoldáshoz szükséges elemek: Távmunkás hozzáférés (dedikált adatkapcsolat) VPN koncentrátor IPSec VPN router/tűzfal Autentikációs tanúsítványok Elektronikus biztonsági megoldáselemek: o Tűzfal o Vírusszűrés o Behatolás védelem o Erős autentikáció o p c i ó IP Sec VPN elérés Az IPSec VPN egy olyan szolgáltatás, melynek igénybevételével egyetlen hálózatba köthető tetszőleges számú, egymástól tetszőleges távolságban lévő pont anélkül, hogy fizikai értelemben saját hálózatot kellene építeni, vagy költséges módon közvetlen vonalakat kellene bérelni. Az ADSL végponton lévő eszköz, internet feletti, titkosított csatornát hoz létre (IPSEC tunnel) az intézmény központjában lévő VPN koncentrátorral. A VPN koncentrátor terminálja a forgalmat, így a végpont adatátvitelt folytathat a központtal. A VPN által összekötött pontok közötti kommunikáció titkosított és dedikált IP csatornákon keresztül folyik, így a felhasználó szempontjából a VPN pontosan úgy működik, mintha saját különálló hálózattal rendelkezne Mobil Távmunka (egyéb szolgáltatótól bérelt szolgálatatás) 6

7 A szolgáltatás keretében a Szolgáltató az Intézmények mobil termináljai és központja között IP alapú csomagkapcsolt (GPRS, EDGE, UMTS, HSDPA), pont-többpont (pont-multipont) adatkommunikációra alkalmas távközlési hálózat kiépítését és üzemeltetését biztosítja. A Felhasználó oldali berendezésekhez csatlakoznak a mobil terminálok (mobiltelefon vagy kártyatelefon). A mobil terminálok juttatják a berendezések vagy közvetlenül a mobiltelefon adatait a Szolgáltató GPRS/EDGE/UMTS/HSDPA hálózatán keresztül a Szolgáltató magyarországi adatközpontjába. Az adatközpontban található adathálózati kapueszközben, az ún. GGSN-ben (Gateway Gprs Support Node) található egy külön az adott ügyfél számára az adatközpontban létrehozott, saját APN (APN: Access Point Name - elérési pont, amely az elérni kívánt külső hálózatot azonosítja, jelen esetben a Felhasználó adathálózatát). Az APN segítségével Ügyfél és a központja közötti adattovábbítási közegen, IP alapon jut el az adat a Felhasználó szerverközpontjába (belső adathálózatára - LAN). Dedikált (saját) APN A Felhasználó számára egyedileg létrehozott APN, amelyre kizárólag a Felhasználó által megjelölt végpontok (SIM-ek) csatlakozhatnak. A telefonokban a GPRS elérési pontnál a választott APN nevet kell beírni. IP cím kiosztás A Szolgáltató igény szerint kétféle IP címkiosztási megoldást tud biztosítani Ügyfelei számára. Egy adott Felhasználó minden esetben ugyanazt az IP címet kaphassa meg (statikus IP cím kiosztás), míg egyes Felhasználóknak mindegy, hogy éppen milyen IP címet kapnak, de lényeg az, hogy egy adott tartományból (range) kapja azt meg (dinamikus IP cím kiosztás). A Felhasználó és a Szolgáltató adatközpontja közötti adattovábbítás leggyakrabban menedzselt bérelt vonalon keresztül történik. A változó port sebességű csatlakozásokat a szabványos n x 64 kbit/s időrésekben tudja fogadni a Szolgáltató adatközpontjában működő router. Ügyfél és a Szolgáltató központja közötti adattovábbítási mód: bérelt vonalas összeköttetés A Szolgáltató dedikált, igény szerinti az egyidejű adathívások lebonyolítására alkalmas port sebességű adatátviteli összeköttetést (bérelt vonalat) biztosít a Felhasználó számára a Felhasználó szerverközpontja és a Szolgáltató adatközpontja között IP alapú csomagkapcsolt adatforgalom céljából. Internet VPN Az Internet VPN kialakítása során minden egyes összekapcsolni kívánt hálózatrész és a nyilvános hálózat (Internet) közé biztonsági átjárókat (security- vagy VPN gateway) helyezünk. Az átjárók 7

8 titkosítják a csomagokat, melyek elhagyják a privát hálózatot és dekódolják a nyilvános hálózatból érkezőket, ezzel titkosított csatorna épül ki a nyilvános internet hálózaton. VPN sajátosságai: a VPN az adatátvitel során alkalmaz valamiféle kódolást (encryption), a szolgáltatást a gép, vagy végfelhasználó csak egy komoly azonosítási eljárás (authentication) sikeressége után veheti igénybe, a megoldás törekszik elrejteni a privát hálózat belső topológiáját (struktúráját) a potenciális külső támadóktól. VPN titkosítás történhet: End-to-end (végponttól-végpontig), azaz a VPN kliensalkalmazással telepített mobil termináltól a LAN-ig A Szolgáltató központjában lévő VPN gateway és a Felhasználó központjában elhelyezett VPN gateway között. 1.3 Szolgáltatás jellemzői Az integrált adatcsomag keretében az alábbi jellemzők érhetőek el: a végponti telephely Nemzeti Távközlési Gerinchálózat csomóponthoz való adatcsatlakozás, az összeköttetés fogadására alkalmas CE aktíveszközt titkosítási funkciót, azon végpontok esetén, ahol ezt a CE eszköz támogatja QoS képesség az Intézményi fogadó infrastruktúra felmérését, konzultációt a szükséges tervezési feladatokat a rendszer installálását rendszer dokumentációt Intézmény szintű egykapus hibakezelést Intézmény szintű egységes rendszermenedzselést SLA riportokat LAN, belső hálózat építési költségeket nem tartalmaz választható üzemeltetés, proaktivitással választható végponti hozzáférés független nyomvonalon 1.4 Intézményi hozzáférések Intézményi hozzáférés tartalékolási eljárások Az Intézményi hozzáférés rendelkezésre állása növelhető a hozzáférés tartalékolásával. A központi telephely elérésekor különösen javasolt a tartalék (backup) összeköttetés létesítése a rendelkezésre állás növelése érdekében. A szolgáltató a tartalékolási eljárásokat külön egyeztetés alapján az intézmények igényei szerint biztosítja. Duplikált optikai elérés Nagy sebességű összeköttetés esetén, független útvonalú optikai elérést ajánlunk. Layer3 tartalékolás 8

9 A Layer3 tartalék kapcsolat folyamatosan rendelkezésre áll (meleg tartaléknak tekinthető) intézményi forgalom azonban csak az elsődleges kapcsolat megszakadása esetén halad át rajta. Amennyiben az elsődleges vonal, vagy eszköz hibája elhárításra kerül, az intézményi forgalom átirányításra kerül a tartalék összeköttetésről. Mobil tartalékolás (egyéb szolgáltatótól bérelt szolgáltatás) A Mobil Backup szolgáltatás az MPLS alapú IP VPN megoldás kiegészítő szolgáltatása, mely lehetővé teszi a PE-CE link kiesése esetén mobil hálózati tartalék út használatát, korlátozásokkal. A Mobil Backup link folyamatosan rendelkezésre áll (meleg tartaléknak tekinthető) intézményi forgalom azonban csak az elsődleges kapcsolat megszakadása esetén halad át rajta. Amennyiben az elsődleges vonal hibája elhárításra kerül, az intézményi forgalom átirányításra kerül a back-up összeköttetésről az elsődleges irányba Megajánlott szolgáltatáscsomagok Felhasználók részére, a, Jelen melléklet Általános rendelkezéseiben meghatározott szerződés alapján nevesített csomagok műszaki tartalmának megfelelően kerülnek biztosításra. b,) t követően amennyiben felhasználó új ( a.ponton felüli/más/további) szolgáltatást kíván igénybe venni, az egyedi egyeztetés, felmérés és engedélyeztetés alapján vehetőek igénybe az alábbi csomagok: Hozzáférési szolgáltatás Sebesség WAN interfész típusa SLA (%/év) SLA (óra/év) Folyamatos állásidő max: Hibaelhárítási idő esetek 90%-ában Hibaelhárítási idő max. Maximális csomagvesztés Átlagos késleltetés Jitter (késleltetés ingadozás) sntg xdsl Távmunka 1-18 M FE 99 87,6 8 óra 12 óra 24 óra 5% 500 ms VSAT 256k-2M Ethernet ,2 24 óra 24 óra 72 óra Mobil távmunka GPRS/EDGE/ 3G/HSDPA FE/USB 98,2 157,7 24 óra 24 óra 72 óra NTG alap 4M 4M FE 99,5 43,8 8 óra 12 óra 24 óra 1% 120 ms 30 ms NTG alap 10M 10M FE 99,5 43,8 8 óra 12 óra 24 óra 1% 120 ms 30 ms NTG alap 40M 40M FE 99,5 43,8 8 óra 12 óra 24 óra 1% 120 ms 30 ms NTG alap 100M NTG alap 400M 100M FE 99,5 43,8 8 óra 12 óra 24 óra 1% 120 ms 30 ms 400M GE 99,5 43,8 8 óra 12 óra 24 óra 1% 120 ms 30 ms NTG alap 1 G 1G GE 99,5 43,8 8 óra 12 óra 24 óra 1% 120 ms 30 ms 1.5 A telephelyi végberendezés (CE router) Az intézmény telephelyén úgynevezett CE (Customer Edge) router kerül telepítésre. A CE router feladata az IP-s forgalom összegyűjtése az intézmény felől. A router az intézmény telephelyén telepített, nem része az MPLS alapú IP hálózatnak. A megfelelő CE router kiválasztása függ az igényelt sávszélességtől, az interfész típustól, a gerincirányú interface-ek és az intézményi átadási pontok darabszámától és az implementálandó szolgáltatásoktól. 9

10 A CE routert intézmény opcionálisan választhatja a szolgáltatás keretében, mely az integrált adatátviteli szolgáltatás elengedhetetlen része, amennyiben nem kéri az intézmény a CE eszközt a szolgáltatás keretében, akkor saját magának kell biztosítania. Ilyen esetben csak részleges eszköz és vonalfelügyeletre van lehetőség, a proaktivitás is korlátozott. 1.6 Felhasználói vagyonkezelésben, üzemeltetésben lévő CE routerek A riasztás-felügyeleti funkciók biztosítása érdekében azoknak a CE routereknek, amelyek Felhasználói vagyonkezelésben, üzemeltetésben vannak a láthatósági jogát a Szolgáltató részére ezen eszközök vonatkozásában Felhasználó biztosítja SNMP protokoll segítségével. Az SNMP a Simple Network Management Protocol, egy egyszerű "kérdezz-felelek" protokollnak tekinthető, ahol az NMS-en (Network Management System) futó alkalmazások folyamatosan vagy egy előre meghatározott időközönként lekérdezik a felügyeleti eszközökhöz rendelhető változókat, amelyek valamilyen választ fognak adni az eszköz állapotáról. Ennek a funkciónak a biztosítása elengedhetetlen hálózatmenedzsment szempontból. Felhasználó gondodkodik a WAN routerek Felhasználói hálózaton belül használt címeinek a határvédelmi tűzfalon a Nemzeti Távközlési Gerinchálózat által elfogadható címekre történő fordításáról. Javasolt, hogy ezen címtartomány egy a NISZ ezen szegmensében routolt, de a publikus interneten nem routolt tartomány legyen, ezzel is elrejtve a külvilág elől. Ebben az esetben a routerek SNMP illetve ICMP elérése a NISZ által meghatározott IP címről történne. Az SNMP lekérdezésekhez a NISZ egy dedikált SNMP communityt kapna, dedikált SNMP view-val, mely csak az előre meghatározott OID-k lekérdezését teszik lehetővé. A Felhasználói vagyonkezelésben, üzemeltetésben lévő CE routereknél Felhasználó a következő SNMP OID-kat állítja be: mib interfaces rmon ip ipnettomediatable ciscohsrpextmib 1.7 A végberendezés megválasztása és elhelyezése A telephelyre telepítendő végberendezés kiválasztása az alábbi paraméterek függvénye: igényelt garantált adatátviteli sávszélesség gerincirányú csatlakozások száma intézményi csatlakozások száma intézményi interfész és média típusa (X.21 (régi, nem támogatott technológia), Ethernet, Fast Ethernet vagy GigabitEthernet) implementálni kívánt szolgáltatások A végberendezés telepítése és a telephely kialakítása Az intézménynél elhelyezkedő routerek az intézmény informatikai helyiségében (szerverszobában) elhelyezhető. Ezek az eszközök desktop kivitelűek, amelyek elhelyezésén kívül biztosítani kell megfelelő áramellátást, az Ügyfélnél elhelyezett végberendezések tápellátásban bekövetkezett hibákból eredő szolgáltatás kiesés nem számít SLA sértésnek. 10

11 1.8 Menedzselő rendszer Az integrált adatátviteli elérés szolgáltatás végberendezés a CE routerrel, végponttól végpontig menedzselt összeköttetéseket biztosít. Az intézményi routerek menedzselése (szolgáltató tulajdonú eszköz esetén) magában foglalja a routerek konfigurációs beállításának módosítását, ill. az integrált IP adat elérés SLA-ban szereplő minőségi paraméterek monitorozását. A szolgáltatás menedzselését a szolgáltató biztosítja, a szolgáltató által menedzselt CE routerrel bezárólag (amennyiben CE eszköz szolgáltató beszerzésű eszköz). A menedzselés kiterjed a vonatkozó CE routerek konfigurálására, a konfigurálás sikerességének auditálására, a VPN-ek szolgáltató általi nyilvántartására, és menedzselt CE router esetén SLA paraméterek mérésére. Intézmény tulajdonú végberendezés esetén is megvalósítható a menedzselő rendszerbe történő integrálás, de ez külön egyeztetést igényel a szolgáltató és az intézmény között. Ezen esetekben intézmény kötelessége a routerek elérésének biztosítása a menedzsment rendszer számára, legalább a ping parancs tesztjéhez. 1.9 A szolgáltatás elérési pontja A szolgáltatás elérési pontja az Ethernet interfész, amelyen a szolgáltató az integrált adatátviteli elérés szolgáltatást az intézmény számára nyújtja. Az adatátviteli szolgáltatás elérési pontja X.21 (régi, nem támogatott technológia), Ethernet / Fast Ethernet / GigabitEthernet interfész Adatbiztonság Virtuális magánhálózat (VPN) esetében a telephelyek képesek egymással kommunikálni a VPN szolgáltató hálózatán keresztül úgy, hogy ez a kommunikáció a VPN-be nem tartozó külső fél számára nem hozzáférhető és a VPN-be tartozó telephelyek védettek a külső forgalommal szemben A kommunikáció felépítése A CE és a PE router között hagyományos IP routolás történik, Layer 2 hordozószolgálat felett. Az integrált adatátviteli szolgáltatás használója a saját telephelyén belül tetszőleges routing protokollt használhat. A PE-CE viszonylatban statikus route-ok biztosítják a forgalom irányítását, amennyiben nincs dual-homing kapcsolata vagy direkt kapcsolat a telephelyei között (backdoor connection). Indokolt esetben, amennyiben dinamikus routing protokollra van szükség a PE-CE viszonylatban, akkor a következő protokollok használhatóak: OSPF, BGP 1.12 A szolgáltatás igénybevételének lehetőségei A szolgáltatás alapját a Nemzeti Távközlési Gerinchálózat MPLS alapú IP platformja nyújtja A felhordó hálózat megvalósíthatósága pontos feltételei felmérés alapján adhatóak meg. Installáció, migráció A végpontok Nemzeti Távközlési Gerinchálózat MPLS alapú gerinchálózathoz való csatlakoztatása érdekében elvégzendő munkálatokról és az integrált adatszolgáltatás elemeiről Általános Kivitelezési Tervet (High Level Design), majd a helyszínekhez, illetve adott eszközökhöz kapcsolódó Részletes Kivitelezési Terv (Low Level Design) készül a szerződés aláírása után. A fejlesztési tervek, a fejlesztések ütemezése a Felhasználó képviselőivel egyeztetve, az ajánlati felhívásban szereplő elvárásoknak megfelelően készülnek el. 11

12 Nemzeti Távközlési Gerinchálózathoz kapcsolódó VPN-ek PE-CE kapcsolatai, CE eszközei A megvalósítandó VPN-ek minden esetben az adott intézménnyel való egyeztető tárgyalások alapján kerülnek megtervezésre és megvalósításra. A PE, CE kapcsolatok és eszközök tekintetében a változások előre tervezett módon történnek, sikertelenség esetén a szolgáltató szakemberei a sikertelenség okát jegyzőkönyvben rögzítik és javaslatot tesznek a sikertelenség okainak kiküszöbölésére. Amennyiben a szolgáltató már üzemelő VPN eszközeit vagy kapcsolatait kell bővítenie, átalakítania, akkor előzetes eszközfelmérés alapján állítja össze a terveket. Ilyen esetekben az üzemeltetési feladatok is külön tisztázandók. Átvételi teszt (IP átvételi eljárási séma) Az átvételi tesztek során a saját menedzselő rendszerünk kibővítésével átvételi teszteket bonyolítunk le, amelyek a válaszidőket, illetve a csomagvesztés mértékét tudják mérni adott viszonylatokon. Ezen mérések paraméterezése, időtartama és sikerességük pontosan definiált mérőszámai a részletes kiviteli terv részeként kerülnek meghatározásra. Az eddigi gyakorlat alapján routerből indított ICMP tesztekkel ( db, 1500byte, DF) mérjük a válaszidőt, csomagvesztést a PE-CE szakaszon. Az installált CPE eszközökre elvégezzük ezeket a teszteket, függetlenül attól, hogy az adott VPN eszközeit a szolgáltató vagy más az adott intézmény partnere biztosítja. Ez az eljárás biztosíték arra, hogy harmadik fél által installált CPE eszközök is megfelelően lettek a hálózatba illesztve Hálózat felügyelet, hibajelentés és hibajavítás CE router üzemeltetés A szolgáltató vállalja az LLD-ben felsorolt általa szállított és telepített routerek üzemeltetését a szolgáltató független, országos menedzsment hálózatán keresztül, a vállalt szolgáltatási mutatók tartását a menedzsment rendszeren keresztül történő hibaelhárítással, valamint szükség esetén helyszíni hibaelhárítással. A szolgáltató egykapus hibafogadást és folyamatos SMC támogatást nyújt. Üzemeltetés, konfiguráció menedzsment, szolgáltatások A teljes WAN hálózat menedzsment rendszeren keresztül történő monitorozása Kérésre, az eszközök konfigurációjának megváltoztatása: 3 alkalom/év IP cím változtatások (5 db/év/végpontig) Telefonon történő szakmai konzultáció biztosítása Hibabejelentés, hibaelhárítás A szolgáltató az intézmények részére egykapus folyamatos 24 órás hibabejelentő és hibaelhárító szolgáltatást nyújt. smc@nisz.hu ) Szolgáltató 7*24 órás szolgáltatás szintű felügyeletet biztosít az általa nyújtott integrált adatszolgáltatásokra. Legkésőbb 15 perccel a menedzsment rendszer által felügyelhető hiba keletkezését követően a Szolgáltató megkezdi a hiba elhárítását. Max. hibaelhárítási idő: 24 óra A hibaelhárítások 90%-a : 12 órán belül 12

13 Hibajegy kezelő rendszer működése Szolgáltató informatikai rendszerrel támogatott hibajegy kezelő rendszert üzemeltet. A szolgáltatásban jelentkező esetleges meghibásodás bejelentésének fogadását egykapusan végzi. A hiba bejelentése két médián keresztül biztosított (telefon, és ). A hiba saját észlelése, vagy az intézményi hibabejelentést követő 15 percen belül a felügyelet hibajegyet nyit. A hibajegy hivatkozási számát telefon értesítéskor a felvevő a bejelentéskor közli. bejelentésre a hivatkozási szám visszaigazolásra kerül. A hibajegy egyedileg azonosítja a hibát, bejelentést. A hibajegy minden információt tartalmaz, ami a hibajegy kiállítása és lezárása között történt. A hibajegy lezárásának feltétele a hiba maradéktalan elhárítása és a bejelentő beleegyezése. A hibaelhárítási idő a bejelentéstől a szolgáltatás helyreállításáig tart, kivéve a felfüggesztés(ek) idejét. Az igényelt szolgáltatás helyreállítási idő minden esetben a szolgáltatás igénybevételére vonatkozó szerződésben meghatározott idő. Amennyiben szolgáltató a hibaelhárítás folytatásában akadályoztatva van a bejelentő okán /pl. bejutás, elérhetetlenség/, erre az időtartamra a hibaidő felfüggesztésre kerül, vagyis ez az idő nem számít bele a hibaelhárítási időbe. A hibajavítás közben a szolgáltató rendszeres (2 óránként) tájékoztatást ad a hibajavítási folyamatról. A meghibásodás bejelentését követően a hibabehatárolásnak és a hibajavításnak maximum 30 percen belül meg kell kezdődnie. Az elsődleges hibabehatárolás a szolgáltatási hálózat felügyeleti rendszere segítségével történik. Ezt követően a hiba oka szerint illetékes szervezet bevonásával a hiba elhárításra kerül. Javítás A kijavított eszköz visszaérkezése után (amennyiben addig csereeszköz üzemelt) az eredeti állapot visszaállítása: 3 napon belül Hibaelhárítási dokumentáció készítése A szolgáltató tulajdonú eszközökhöz a szükséges tartalékot szolgáltató biztosítja Tervezett karbantartás ÜFE (Üzem fenntartási munka) munkának minősül minden olyan tervezett tevékenység, amely a szolgáltató intézményei részére nyújtott szolgáltatás megszakadását, illetve minőségének romlását okozza, vagy okozhatja. Az ügyfelet 7 nappal az esedékesség előtt kell értesíteni az érintett ÜFE munkáról. Az értesítést a szolgáltató smc@nisz.hu mail címről küldi ki. Az intézmény rendkívüli esetekben kérheti az ÜFE munka elhalasztását legkésőbb 3 munkanappal a tervezett munka megkezdése előtt. Rendkívülinek azt az esetet kell tekinteni, amelyben az intézmény esetleges veszteségeinek megelőzésével nem tud (vagy adott esetben nem is lehet) felkészülni a szolgáltatás kiesésére. Minden ilyen esetben legfeljebb egy alkalommal lehet elhalasztani a munkát. Az ÜFE munkák zavarmentes elvégzése, valamint az intézmények jobb kiszolgálása érdekében MAINTENANCE WINDOW -t ( Fenntartási időablakot ) alkalmazunk. 13

14 A MAINTENANCE WINDOW a szolgáltató ügyfeleivel kötött megállapodásban az átviteli utak garantált éves rendelkezésre állásából kiszámolt leállási keretidő lehetséges felhasználási időszaka (karbantartási időszak). A MAINTENANCE WINDOW elv alapján az engedélyköteles ÜFE munkákat a megadott karbantartási időszakban kell végezni. A MAINTENANCE WINDOW időszakai: Budapesti csomópontot érintő munka minden héten pénteken 0:00 02:00; Vidéki csomópontot érintő karbantartás minden héten szerdán 0:00 02:00-ig és minden héten pénteken 0:00 02:00-ig lehetséges. Az intézmény által kezdeményezett, tervezett, szolgáltatás kieséssel járó megszakadásról az időpont előtt 7 nappal az alábbi címre kérünk értesítést: nisz_noc@nisz.hu 1.15 Teljesítmény és rendelkezésre állás A hibaidő, a bejelentéstől a hibajegy lezárásáig mért tiszta hibaelhárítási idő, mely a táblázatban rögzített SLA értékeknek van megfeleltetve Rendszermentési, feldolgozási eljárások Rendszermentés A Szolgáltató üzemeltetési gyakorlata, hogy az eszközök konfigurációs állományát minden beavatkozás után menti egy biztonságos archiválási területre, mely lehetővé teszi, hogy eszköz hiba esetén a leggyorsabban helyreállítható legyen a Szolgáltatás. A mentések a Szolgáltatónál maradnak Egyéb fogalmak Maximális csomagvesztés: A csomagvesztési arány az elveszett - és az átvitt csomagok aránya. Több oka is lehet a csomagvesztésnek, például hálózati torlódás miatt, vagy nem megbízható hálózati átviteli utak miatt léphet fel. Csomagvesztésnek számít az is, ha egy csomagot túl későn továbbít a hálózat, amikor az már érvényét veszti. A csomagvesztési arány Szolgáltató által vállalt maximális értéke %-ban megadva. Átlagos késleltetés: Az átviteli késleltetés a csomag elküldésétől a címzett gépre való megérkezéséig eltelt idő. A küldő géptől a címzett gépig és visszafele irányban (címzettől a feladóig) is szokták mérni. A fellépő átviteli késleltetés 150 ms alatt nem észrevehető. Ennek Szolgáltató által vállalt átlagos értéke az átlagos késleltetés ms-ban megadva. Jitter (késletetés-ingadozás): Az a jelenség (remegés, nemkívánatos fázismoduláció), amely a két végpont közötti átviteli késleltetés rövididejű ingadozását jelenti. Ez a rövid idő általában 100 ms alatt van. A késletetés-ingadozás az átviteli minőséget rontja. A jitter Szolgáltató által vállalt maximális értéke ms-ban megadva. 14

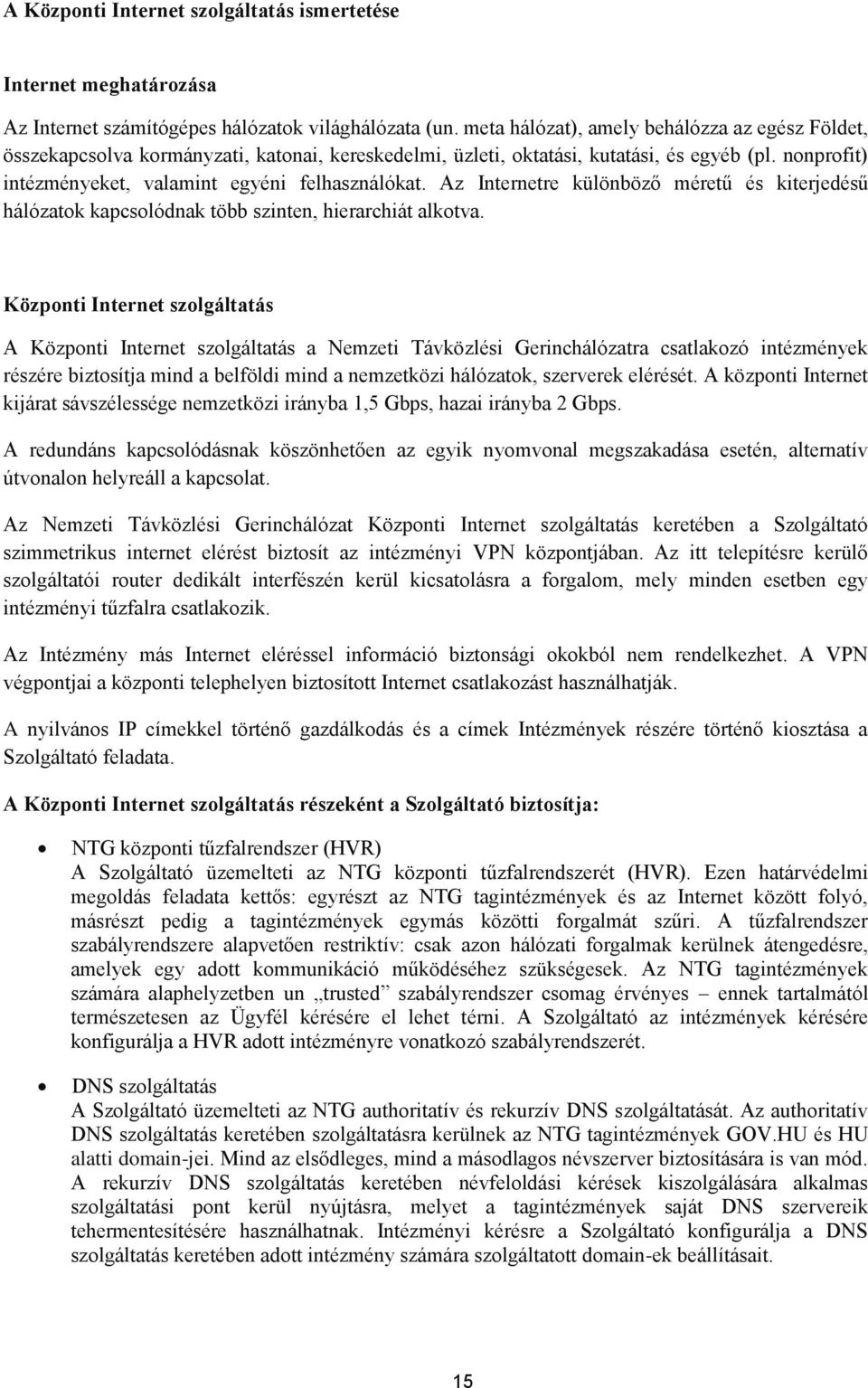

15 A Központi Internet szolgáltatás ismertetése Internet meghatározása Az Internet számítógépes hálózatok világhálózata (un. meta hálózat), amely behálózza az egész Földet, összekapcsolva kormányzati, katonai, kereskedelmi, üzleti, oktatási, kutatási, és egyéb (pl. nonprofit) intézményeket, valamint egyéni felhasználókat. Az Internetre különböző méretű és kiterjedésű hálózatok kapcsolódnak több szinten, hierarchiát alkotva. Központi Internet szolgáltatás A Központi Internet szolgáltatás a Nemzeti Távközlési Gerinchálózatra csatlakozó intézmények részére biztosítja mind a belföldi mind a nemzetközi hálózatok, szerverek elérését. A központi Internet kijárat sávszélessége nemzetközi irányba 1,5 Gbps, hazai irányba 2 Gbps. A redundáns kapcsolódásnak köszönhetően az egyik nyomvonal megszakadása esetén, alternatív útvonalon helyreáll a kapcsolat. Az Nemzeti Távközlési Gerinchálózat Központi Internet szolgáltatás keretében a Szolgáltató szimmetrikus internet elérést biztosít az intézményi VPN központjában. Az itt telepítésre kerülő szolgáltatói router dedikált interfészén kerül kicsatolásra a forgalom, mely minden esetben egy intézményi tűzfalra csatlakozik. Az Intézmény más Internet eléréssel információ biztonsági okokból nem rendelkezhet. A VPN végpontjai a központi telephelyen biztosított Internet csatlakozást használhatják. A nyilvános IP címekkel történő gazdálkodás és a címek Intézmények részére történő kiosztása a Szolgáltató feladata. A Központi Internet szolgáltatás részeként a Szolgáltató biztosítja: NTG központi tűzfalrendszer (HVR) A Szolgáltató üzemelteti az NTG központi tűzfalrendszerét (HVR). Ezen határvédelmi megoldás feladata kettős: egyrészt az NTG tagintézmények és az Internet között folyó, másrészt pedig a tagintézmények egymás közötti forgalmát szűri. A tűzfalrendszer szabályrendszere alapvetően restriktív: csak azon hálózati forgalmak kerülnek átengedésre, amelyek egy adott kommunikáció működéséhez szükségesek. Az NTG tagintézmények számára alaphelyzetben un trusted szabályrendszer csomag érvényes ennek tartalmától természetesen az Ügyfél kérésére el lehet térni. A Szolgáltató az intézmények kérésére konfigurálja a HVR adott intézményre vonatkozó szabályrendszerét. DNS szolgáltatás A Szolgáltató üzemelteti az NTG authoritatív és rekurzív DNS szolgáltatását. Az authoritatív DNS szolgáltatás keretében szolgáltatásra kerülnek az NTG tagintézmények GOV.HU és HU alatti domain-jei. Mind az elsődleges, mind a másodlagos névszerver biztosítására is van mód. A rekurzív DNS szolgáltatás keretében névfeloldási kérések kiszolgálására alkalmas szolgáltatási pont kerül nyújtásra, melyet a tagintézmények saját DNS szervereik tehermentesítésére használhatnak. Intézményi kérésre a Szolgáltató konfigurálja a DNS szolgáltatás keretében adott intézmény számára szolgáltatott domain-ek beállításait. 15

16 1. A szolgáltatások minőségi célértékei, a minőségi célértékek értelmezése és teljesülésük mérésének módszere Szolgáltatás rendelkezésre állása: Számítási módja: Az adott hozzáférésre vonatkozó teljes éves üzemidő (365*24 óra) és az egy évre vonatkozó összes kiesési idő hányadosa százalékban kifejezve. Az éves rendelkezésre állás csak teljes naptári évre vonatkozik, töredék szolgáltatási év esetén az adott naptári év rendelkezésre állását kell figyelembe venni. A rendelkezésre állási mutató számítása szolgáltatás típusonként, a Szolgáltató támogató rendszerei és nyilvántartásai alapján történik. A hibás teljesítési statisztika számításának alapja az adott évben a Szolgáltatóhoz érkező hibabejelentések (a Szolgáltató érdekkörében bekövetkező hibák esetében) időpontjai és a hibaelhárítások között eltelt összes idő. Az összes hibásan teljesített órák száma egyenlő a hibabejelentések nyilvántartásai alapján összesített hibásan teljesített órák számával, hozzáadva a váratlan és tervezett üzemszünetek (szolgáltatás-kiesés) időtartamát is. Egy adott szolgáltatás éves rendelkezésre állása az évben hibásan teljesített összesített időnek az adott évre számolt százalékos értéke az összes Intézményi hozzáférési pontra vonatkoztatva. A rendelkezésre állás számításánál nem kell figyelembe venni azokat az időszakokat, amikor a szolgáltatás kiesés az Ügyfél érdekkörében keletkező ok miatt történt vis maior miatt történt a Szolgáltató érdekkörén kívül eső egyéb elháríthatatlan külső ok miatt (különösen: időjárási viszonyok, baleset, tűzeset, súlyos energia ellátási zavar, rongálás, lopás) történt illetve a szünetelés idejét, ha az Intézmény kérése alapján történt az előfizetői szerződésszegése miatti szolgáltatás korlátozásának vagy a részleges szolgáltatás idejét. 2. A hibabejelentő elérhetősége, a vállalt hibaelhárítási célértékek, a hiba bejelentések nyilvántartásba vételének menete A hibabejelentő elérhetősége A NISZ Zrt. SMC minden nap 7/24 órában fogadja a hibabejelentéseket mind telefonon ( ), mind ben smc@nisz.hu. A hibabejelentések elintézési rendje A Szolgáltató NISZ Zrt. a hiba bejelentése után haladéktalanul megkezdi a hibabehatárolást. A kármegelőzési és kárenyhítési kötelezettség teljesítéseként az Ügyfél vállalja, hogy a Szolgáltatót haladéktalanul értesíti, ha észleli, hogy a Szolgáltató szolgáltatása nem vagy nem kielégítően működik, továbbá ha a Szolgáltató számlázása eltér a szerződésben foglaltaktól. A Szolgáltató nem felel azokért a károkért és/vagy költségekért, melyek abból kifolyólag merülnek fel, hogy az Ügyfél a fenti kötelezettségét nem, vagy csak késedelmesen teljesíti. Szolgáltató a hibabejelentéseket az Ügyfél részére visszaigazolja és visszakövethető módon, elektronikus eljárással rögzíti és az adatkezelési szabályok betartásával megőrzi. Szolgáltató a bejelentett hibákról nyilvántartást vezet, amely az alábbi adatokat tartalmazza: az Ügyfél értesítési címét vagy más azonosítóját; 16

17 az Ügyfél hívószámot vagy más azonosítót; a hibajelenség leírását; a hibabejelentés időpontját (év, hónap, nap, óra); a hiba okának behatárolására tett intézkedéseket és azok eredményét; a hiba okát; a hiba elhárításának módját és időpontját (év, hónap, nap, óra); a hiba elhárításának módját és időpontját (év, hónap, nap, óra), eredményét (eredménytelenségét és annak okát); az Ügyfél értesítésének módját és időpontját. Szolgáltató a hibabejelentést követően megkezdi a hiba kivizsgálását és a bejelentést követő 72 órán belül Ügyfelet az alábbiak valamelyikéről megfelelő indokolással ellátva értesíti: - a hiba a vizsgálat alatt nem volt észlelhető, vagy a hiba az Intézmény érdekkörébe tartozó okból merült fel, a hiba kijavítását megkezdte, a valósnak bizonyult hiba elhárításra került, - a hiba kijavítása - három hónapig tartó, legfeljebb egy alkalommal meghosszabbítható átmeneti ideig, vagy tartósan nem vállalható. Amennyiben az Ügyfél által bejelentett hiba a Szolgáltató vizsgálata alapján valósnak bizonyult, Szolgáltató köteles a hibát a bejelentéstől számított 72 órán belül elhárítani. Amennyiben az Ügyféllel kötött felhasználói szerződésben eltérő hibaelhárítási idő szerepel, úgy a mellékletben meghatározott hibaelhárítási idő az irányadó. Nem számít valós hibának, ha az Ügyfél korlátozás alatt áll és erről a Szolgáltató NISZ Zrt. őt a hiba bejelentésekor értesítette. Ha a kivizsgálás vagy kijavítás kizárólag a helyszínen, az Ügyfél helyiségében és az Ügyfél által meghatározott időpontban lehetséges, vagy ha a kijavítás időpontjában a Szolgáltató NISZ Zrt. és az Ügyfél megállapodott, és a hiba kijavítása a meghatározott időpontban a Szolgáltató NISZ Zrt. érdekkörén kívül eső okok miatt nem volt lehetséges, úgy a hiba kijavítására álló határidő a Szolgáltató NISZ Zrt. érdekkörén kívül eső okból alkalmatlannak bizonyult időponttól az Ügyfél által megjelölt új alkalmas időpontig terjedő időszakkal meghosszabbodik. Ha az Ügyféllel előzetesen egyeztetett időpontban a Szolgáltató képviselője nem tud az érintett ingatlanra bejutni, egy értesítés eredeti példányán tájékoztatja az Ügyfelet a helyszíni kiszállás következő időpontjáról, illetve az időpont-egyeztetés lehetőségéről. Amennyiben az Ügyfél jogellenes magatartásával más Ügyfele ket is érintő hibaelhárítást hiúsít meg, felel az ezzel kapcsolatban a Szolgáltatónak NISZ Zrt. okozott kárért. Az Ügyfél köteles a Szolgáltató részére biztosítani a hibaelhárítás céljából a hálózathoz történő hozzáférést. Az Ügyfél köteles a Szolgáltató részére lehetővé tenni, hogy a szolgáltatás igénybevételéhez szükséges műszaki berendezések elhelyezését és üzembe állítását a felek által előzetesen egyeztetett időpontban véghez tudja vinni. Az Ügyfél köteles a Szolgáltató. által felszerelt, használatba adott műszaki berendezések üzemeltetési feltételeit a szerződés időtartama alatt biztosítani, valamint a hibaelhárítás érdekében a Szolgáltatóval együttműködni. Ha a Szolgáltató az Ügyfél által igényelt hibaelhárítás során megállapítja, hogy a hibát nem a Szolgáltató tulajdonát képező hálózat vagy végberendezés okozta, felhívja az Ügyfelet a szükséges intézkedések megtételére. Amennyiben a hibabejelentést követő vizsgálat megállapításai szerint a hiba nem a Szolgáltató által használatba adott műszaki berendezésből adódott, úgy az átvizsgálással és a kiszállással kapcsolatos költségeket a Szolgáltató kiszámlázhatja az Intézmény részére. 17

18 Az Ügyfél köteles a szerződés hatálya alatt a szolgáltatás igénybevételéhez szükséges, a Szolgáltató által felszerelt technikai eszközök és berendezések teljes vagy részleges meghibásodásáért, megrongálódásáért, rendeltetésszerű használatra alkalmatlanná válásáért, elvesztéséért, megsemmisüléséért helyt állni. Ha a Szolgáltató tudomására jut, hogy a hozzáférési ponthoz csatlakozó berendezés az életre, testi épségre, az egészségre veszélyes, az Ügyfél berendezése a szolgáltatásból azonnal kizárható. A Szolgáltató a hibaelhárítás után az szolgáltatást felajánlja az Ügyfélnek kipróbálásra. A hiba akkor tekinthető kijavítottnak, ha az Ügyfél a javítást elfogadta. Amennyiben az Ügyfél a javítást nem fogadja el, viszont a felügyeleti rendszer, vagy szolgáltató mérési eredményei szerint a szolgáltatás megfelel a szolgáltatás leírásban rögzített minőségi követelményeknek, akkor a hibát kijavítottnak kell tekinteni. Amennyiben az internet szolgáltatás hibája, hibás működése más Szolgáltató (pl. helyi távközlési Szolgáltató) hatáskörében felmerülő hiba miatt következett be, úgy a NISZ Zrt. vállalja azt, hogy erről mind az érintett Szolgáltatót, mind az Ügyfelet értesíti. SMC (Szolgáltatás Menedzselő Centrum): Az SMC szolgáltatás a Szolgáltató Ügyfelek részére nyújtott segítő szolgáltatása, amely lehetővé teszi, hogy azok bejelenthessék az internet szolgáltatással kapcsolatos problémáikat. A Szolgáltató képviselője, ha ez lehetséges, azonnal szóban válaszol a feltett kérdésekre. Szükség szerint egyeztetett időpontban visszahívja és tájékoztatja az Ügyfelet. A Szolgáltató NISZ Zrt. képviselője az Ügyfél tájékoztatásával egyidejűleg mindent megtesz annak érdekében, hogy az Intézmény problémájára a lehető leggyorsabban válasz, illetve megoldás szülessen. A rendelkezésre állás, illetve az ezzel összefüggő díjvisszatérítés számítási módja Fogalmak, meghatározások: Üzemidő Az üzemidő azt az időintervallumot jelenti, melyben az adott szolgáltatást a felhasználók számára a szolgáltató üzemszerűen biztosítja. Üzemszerűség Az üzemszerűség fogalma a szolgáltatási szerződésben megfogalmazott minőségi kritériumoknak megfelelő szolgáltatás nyújtását jelenti. Hibaelhárítási idő A hibaelhárítás ideje a hiba bejelentése és a hiba elhárítása között eltelt idő. Kiesési idő A kiesési idő a vizsgált időintervallumon belül hibaelhárítási időszakok kumulált összege. - A kiesés kezdeti időpontja: Az első hibabejelentés időpontja, nem bejelentett karbantartás esetén pedig a szolgáltatás lekapcsolásának időpontja. - A kiesés záró időpontja: a Vállalkozó által, a rendszer ismételt rendeltetésszerű működés helyreállását igazoló logok által mutatott időpont. - Nem számít a kiesési időbe: i. Szolgáltató által 15 nappal előre bejelentett, vagy karbantartási időablakban végzett munka miatti szolgáltatás kiesés. 18

19 ii. Tartalékra való átállás ideje még ha az átállás az adott szolgáltatás átmeneti szünetelését is okozza - nem tekintendő kiesési időnek. iii. Olyan szolgáltatás kiesés, amely visszavezethető a Felhasználó felelősségi körébe tartozó tartalék eszköz hiányára. iv. A szolgáltató felelősségi körén kívüli - jellemzően 3. partner által üzemeltetett hálózatra, vagy eszközökre - visszavezethető szolgáltatás kiesés v. vis major okokra visszavezethető szolgáltatás kiesés Rendelkezésre állás A rendelkezésre állás a szolgáltatás tekintetében annak az időszaknak az üzemidőhöz viszonyított aránya, amikor a szolgáltatás a Felhasználók számára üzemszerűen igénybe vehető. A szolgáltatás rendelkezésre állási mutató számítása a szolgáltatási szerződés szerint történhet havonta illetve évente. Adott meghibásodások okozta esetleges minőségromlások csak és kizárólag a meghibásodást kiváltó eredeti ok alapján, a következményes hatások mellőzésével kerülnek figyelembe vételre. A Szolgáltató NISZ Zrt. vállalja, hogy az internet szolgáltatást éves szinten 99,5%-os rendelkezésre állás mellett biztosítja. Szolgáltató érdekkörébe tartozó ok miatti szünetelés A hálózat átalakítása, felújítása, cseréje, karbantartása miatt - amennyiben a szüneteltetést nem igénylő más gazdaságos műszaki megoldás nem áll rendelkezésre - amely naptári hónaponként az 1 napot nem haladhatja meg, szüneteltethető az Intézményi szolgáltatás az Intézmény - a szünetelést legalább 15 nappal megelőző - előzetes értesítése mellett. 19

20 H a n g s z o l g á l t a t á s A hangszolgáltatás kialakításának fázisai A Nemzeti Távközlési Gerinchálózaton (NTG) nyújtott hangszolgáltatás felépítése három fázisban valósul meg, teljesítve ezzel a rövid és a hosszú távú célkitűzéseket, valamint az igénybe vevő Intézményeknek nyújtott legteljesebb kiszolgálás követelményét is. A javasolt fázisok és a benne szereplő megoldás változatok az átmeneti időszakban biztosítják a hangszolgáltatás igénybevételi lehetőségét, és ezen időszak alatt lehetőség nyílik felkészülni a szolgáltatás teljes körű biztosítására. FELKÉSZÜLÉSI FÁZIS A felkészülési fázisban a jelenlegi szolgáltató tovább biztosítja a hangszolgáltatást az igénybevevő Intézmények felé. A szolgáltatás a jelenlegi hangszolgáltatási eszközöket használja tovább, a Nemzeti Távközlési Gerinchálózaton keresztül. ELSŐ FÁZIS Az első fázisban a jelenlegi rendszeren alapuló hangszolgáltatás továbbfejlesztése valósul meg. Elérendő célként a Nemzeti Infokommunikációs Szolgáltató Zrt. (a továbbiakban NISZ) részlegesen nyújtja a hangszolgáltatást (kimenő irányú hívások lebonyolítása) és számláz (a hangforgalmak alapján) az Intézmények felé. A szolgáltatás biztosításához a NISZ az NMHH-nál bejegyzett távközlési szolgáltatóvá vált. Az Intézmények meglévő ISDN és PSTN szerződései maradnak a jelenlegi szolgáltatóknál. Az intézményi bejövő hívások továbbra is a meglévő ISDN és PSTN hozzáféréseken és a meglévő hívószámokon érkeznek, míg a kimenő hívások az új számtartománnyal az NTG SSW irányába. Azok az Intézmények, amelyek már most is a hálózaton belül számmezővel (VoIP kapcsolatokon keresztül) rendelkeznek, azoknál mind a kimenő, mind a bejövő hangforgalom az NTG-n keresztül valósul meg. Ennek érdekében az első fázis indításakor ezek a hívószámok számhordozás keretében kerülnek átvételre a jelenlegi szolgáltatótól. Az első megoldásban a NISZ használati jogú új számtartomány (ún. technikai számtartomány) bevezetése válik szükségessé a meglévő szolgáltatói használati jogú ISDN és PSTN számok mellé. Kimenő hívásoknál ezek a hívószámok letiltásra kerülnek, a kettős hívószám elkerülése miatt. A hívószám letiltást az Intézményekkel szükséges egyeztetni, elfogadtatni. Az első fázisban a fenti megoldással szolgáltat és számláz a NISZ az Intézmények felé, valamint az intézményi végpontokon a VoIP szolgáltatás kétirányúsítása miatt az NTG felé esetlegesen szükséges kapacitásbővítés (eszköz, sávszélesség) ebben a fázisban nem szükséges. További előny, hogy lehetőség nyílik a teljes körű szolgáltatás átvétel intézményenkénti ütemezett megvalósítására. A szolgáltatás főbb elemeit és a szolgáltatást nyújtó szervezeteket mutatja az Hiba! A hivatkozási forrás nem található.. 20

21 3. ÁBRA A NEMZETI TÁVKÖZLÉSI GERINCHÁLÓZAT HANGSZOLGÁLTATÁSÁNAK KIALAKÍTÁSA, ELSŐ FÁZIS MÁSODIK FÁZIS Az NTG-n megvalósuló hangszolgáltatás megoldása során a telephelyekről kifelé irányuló, valamint az oda beérkező hívások is minden esetben az NTG-n keresztül bonyolódnak le. Ennek megfelelően az NTG-t érintő összes hívás (kivétel az Intézmény saját VPN-jében maradó hívások) a központi hangkapcsoló (SSW) vezérlésével történik. Az Intézmények telephelyén meglévő számmezők NISZ-hez történő hordozása után a SSW fogadja a PSTN szolgáltatóktól érkező hívásokat a tranzit szolgáltatón keresztül, és biztosítja a hívások továbbítását a tranzit szolgáltató segítségével a különböző PSTN, mobil és nemzetközi szolgáltatók felé (Least Cost Routing LCR szolgáltatás megvalósításával további költségcsökkentést eredményezve). Az Intézmények telephelyén meglévő ISDN és PSTN kapacitás lemondható (az első fázisban a további szolgáltatáshoz megkötendő ISDN és PSTN szerződéseknél ezt az eshetőséget a szerződés időtartamánál figyelembe kell venni, vagy már eleve a szerződésben szerepeltetni kell a lemondhatóságot), illetve fax és hang back-up jelleggel egy kisebb része megtartható. A faxátvitel a PSTN hálózaton valósul meg (az elterjedt G3-as faxok nem használhatók az IP hálózaton), azaz az Intézményi alközpontoknak a PSTN kapcsolatok felé kell irányítania ezeket a forgalmakat. A NISZ jövőbeli tervei között szerepel ezen PSTN kapcsolatok kiváltása is az IP hálózaton biztosítható fax szolgáltatás bevezetése után. 21

22 4. ÁBRA A NEMZETI TÁVKÖZLÉSI GERINCHÁLÓZAT HANGSZOLGÁLTATÁSÁNAK KIALAKÍTÁSA, MÁSODIK FÁZIS Az ajánlott rendszer működése HANGÁTVITEL AZ IP HÁLÓZATON Nagyvállalati hálózatokban költséghatékony megoldás a telephelyek hang forgalmának az adathálózati kapcsolatokon történő továbbítása. Jellegéből fakadóan (érzékeny a csomagvesztésre és a késleltetésre) a hangátvitel magasabb minőségi paramétereket követel meg. Annak érdekében, hogy a hangcsomagok átvitele a kívánt minőségnek megfelelő jellemzőkkel történjen meg, ezen csomagok priorizálására van szükség. Adat hang migráció esetében a Quality of Service (továbbiakban QoS) biztosítja ezt a funkciót. A megfelelő minőség érdekében a hangcsomagok megjelölésre kerülnek. A megjelölt csomagokat az adatátviteli útvonalban lévő útválasztók (routing funkció) előnyben részesítik az átvitel során, az adatcsomagok esetleges rovására is. Mivel az adatátvitel kevésbé érzékeny a csomagvesztésre és a késleltetésre, ez a megoldás nem okoz problémát. Természetesen ez abban az esetben igaz, ha egy, a valós igények sávszélesség igényére méretezett és megfelelően megtervezett adatátviteli hálózatról beszélünk. Alapvetően két megoldás alkalmazása lehetséges a Nemzeti Távközlési Gerinchálózatban: MEGLÉVŐ ALKÖZPONTI STRUKTÚRA ESETÉBEN Az alközpont IP illesztését egy voice gateway végzi. Az alközpont és a gateway közt BRI illetőleg PRI felület biztosítja a kapcsolatot, melyet a telephelyen egy időben szükséges hangcsatornák száma határoz meg. 22

23 Az egyes telephelyeken szükséges beszédcsatornák száma a telephelyekről kimenő és a telephelyen végződő beszédforgalom függvénye. Ez minden esetben egyedi tervezést igényel. IP TELEFÓNIA ALKALMAZÁSA Azokban a hálózatokban, ahol az alközpontok elavultak, üzemeltetésük vagy bővítésük költséges, javasolt megoldás az IP telefónia bevezetése. A telephelyeken lévő IP telefonok vezérlését nem telephelyi logika (lásd alközpont), hanem egy központi vezérlő egység, a CallManager végzi. VOIP MEGOLDÁS Két tipikus megvalósítás létezik meglévő WAN hálózathoz történő kapcsolódásra. Az alközpont IP kártyájával kapcsolódás a LAN-okra, ekkor a routereknek csak a QoS-t kell biztosítaniuk. Routerek alközpontok közötti ISDN kapcsolat. Ennél a megoldásnál az alközpontok a routerek ISDN (BRI vagy PRI) voice kártyájára csatlakoznak, a routerek végzik az IP konverziót és a beszédtömörítést. Az első megoldás teljes értékű társközponti kapcsolatot biztosít a társközponti szolgáltatások teljes körével, míg a második megoldás esetén mivel a központok nem egymással, hanem a routerekkel állnak kapcsolatban korlátozódhat a telephelyek közti viszonylatban használható szolgáltatások köre. MEGVALÓSÍTÁS IP KÉPESSÉGŰ ALKÖZPONTTAL Az összes eddig használt hagyományos interfész típus mellett (analóg / digitális, stb.) az IP egy további interfész, amely által biztosított szolgáltatások megegyeznek az eddig használt interfész típusok szolgáltatásaival mind társközponti, mind pedig a végkészülékek tekintetében. Az alközpont VoIP kártya koncentrálja az alközpont többi portja felől érkező beszédforgalmat, összetömöríti a beszédcsatornákat, a tömörített beszédet csomagokra bontja, és IP csomagokként továbbítja őket egy másik alközpont VoIP portjára, vagy a LAN-ra csatlakozó IP rendszerkészülékek felé. Az IP készülékek a lokális hálózatra csatlakoztathatók, így nincs szükség külön telefonos hálózat kiépítésére. A VoIP kártya alkalmazásával lehetőség van IP rendszerkészülékek használatára mind a központi, mind a kihelyezett telephelyeken. A készülékek a központi- és egyéb telephelyeken a központi fővonali csatlakozásokat (analóg / ISDN / GSM) használják. Az összes rendszerkészülék a teljes hálózatban azonos szolgáltatásokkal nyújt. Az alközpont Ethernet porton csatlakozik az IP hálózathoz, melyen keresztül intelligens társközponti kapcsolatot valósít meg a többi telephely rendszereivel. A rendszerek közötti hívások esetén többletszolgáltatások nyújthatók, például visszahívás kérés foglalt esetén (VPN-en belül), hívószám kijelzés, név kijelzés (VPN-en belül). Az alközpont automatikusan irányítja az NTG központi hívásvezérlője, a mobil szolgáltató (GSM terminál), ill. az IP társközpont felé a hívásokat. A Nemzeti Távközlési Gerinchálózat VoIP rendszertechnikája Az IP alapú távbeszélő szolgáltatás műszaki szempontból egy multiservice VPN kialakításának felel meg. A szolgáltatás az alábbi fő műszaki építőelemekből áll: Központosított hívásvezérlés VPN-eken belüli és VPN-ek közötti hangátvitel 23

24 Priorizálási képesség a hálózatban (Quality of Service, QoS osztályok bevezetése), Nyilvános hálózati kapcsolat kialakítása Architektúra A rendszer mind fizikai szinten (hálózati infrastruktúra), mind logikai szinten illeszkedik az IP/MPLS hálózaton megvalósított VPN-ek rendszeréhez. A rendszer partícionálható az egyes VPN-eknek megfelelően, és az egyes VPN-ekhez logikailag független interfészeken csatlakozik. A rendszer biztonságos kommunikációt biztosít az egyes MPLS (intézményi) VPN-ek között mind a jelzés, mind pedig a Media Stream tekintetében. A tervezett VoIP rendszer elvi rajzát a Hiba! A hivatkozási forrás nem található. mutatja: 5. ÁBRA - A NEMZETI TÁVKÖZLÉSI GERINCHÁLÓZAT VOIP RENDSZER ÁTTEKINTŐ ARCHITEKTÚRA HÍVÁSVEZÉRLÉS, JELZÉS PROTOKOLLOK KÖZPONTOSÍTOTT HÍVÁSVEZÉRLÉS A rendszer kialakításával egy MPLS/VRF képes GateKeeper-SoftSwitch rendszeralkalmazást valósítottunk meg, mely képes az egyes VPN-ekbe tartozó GateWay-ekkel, CallManager-ekkel, GateKeeper-ekkel megkülönböztetett interfészeken keresztül kommunikálni, azaz minden VPNhez egy külön logikai interfész (pl. VLAN) tartozik. Ez az eszköz központilag helyezkedik el, és biztosítani tudja az egyes intézményi VPN-ek között az átjárást mind jelzés-, mind pedig médiaátvitel szintjén. Az átjárást megvalósító funkciók a SoftSwitchen belül kerültek implementálásra, így nem sérül a VPN architektúra tervezési alapelve: IP szintű izoláltság, egyedi címtár, biztonság. 24

25 Ily módon kiküszöböljük az összes NAT-olás okozta problémát is. Az NTG központi SoftSwitch képes proxy alapú hívásfelépítés (proxy assisted call setup) létesítésére is, mely nem kívánja meg az IP kapcsolatot a VPN-ek között. Ennek következtében nincs szükség nagyméretű címtartományok elkülönítésére és tűzfal(ak) alkalmazására. Az NTG központi SoftSwitch-e multi-protokoll rendszerű, nem követeli meg egyfajta VoIP jelző protokoll használatát, lehetőséget kínál különböző jelző protokollok egyidejű használatára, illetve transzparens módon biztosítja a különböző protokollt használó hálózati elemek (voice gateway, H.323 gatekeeper [Gatekeeper-Routed Call Signalling, Direct-Routed Call Signalling], H.323 RAS, SIP user agent stb.) együttműködését. Az alkalmazott SoftSwitch eszköz rendelkezik H.323 GateKeeper funkcionalitással, melyet a SoftSwitch-en belül valósít meg, így nem követeli meg addicionális GateKeeper eszköz használatát központilag és VPN-enként. A kapacitás, a redundancia és a funkcionalitás elvei alapján az NTG központi rendszerében elhelyezkedő Deverto TSS SoftSwitch eszközök összefoghatók egy logikai csoportba (CLUSTER). A csoport tagjai a tagok között automatikusan terjesztett közös konfiguráció alapján működnek, az egyes tagok működés szempontjából egyenrangúak, megosztva végzik a hívásirányítási és egyéb, a SoftSwitch hatáskörébe eső feladatokat. A VoIP hálózat elemei statikusan (a kérdéses VoIP hálózati elem konfigurációja által), illetve dinamikusan (ha a protokoll, illetve a hálózati elem ezt lehetővé teszi) hozzárendelésre kerülnek a CLUSTER tagokhoz. Ezen központi rendszerben elhelyezkedő NTG SoftSwitch eszköz valamennyi funkciójára tekintettel redundáns architektúrájú. Működés közben a Softswitchek kapacitása bővíthető, vagy szükség esetén a CLUSTER bővíthető új taggal, így az esetlegesen megnövekedett kapacitás igények könnyen a szolgáltatás kiesése nélkül biztosíthatók. A Carrier-Class felépítés, azaz %-os üzembiztonság garantálása HW és SW redundancia mellett biztosított. A redundáns rendszerelemek különböző fizikai helyszíneken is elhelyezhetők, amelyek között szabványos protokollokon (pl. IP, Ethernet) történik a kommunikáció. A rendszertechnikában kétszintű hívásirányítást alkalmazunk, annak függvényében, hogy az irányítás hol valósul meg: Az első szint a VPN-en belüli hívásirányítás, melyet a VPN-ben elhelyezett dedikált funkcionalitású VoIP hívásmenedzselő eszköz (CallManager ill. Gatekeeper) valósít meg. Ezen eszközök a VPN-en belüli hívásokat felügyelik, rendszertechnikájuk Intézményenként és telephelyenként egyedi lehet. A VPN-ekből történő kihívásokat (melyek inter-vpn, illetve nyilvános hálózatban végződő hívások lehetnek) a VPN-ek hívásmenedzselő eszközei (az előző, első szintű irányítás logika) az NTG központi SoftSwitch rendszerének irányítják, csakúgy, mint a nyilvános hálózatból induló és az NTGban végződő hívásokat is. Az NTG központi SoftSwitch rendszere a teljes második szintű hívásirányításért, menedzselésért felelős. A VPN-ek közötti átjárást minden esetben az NTG redundáns központi SoftSwitch (NTG SSW, CLUSTER) rendszere valósítja meg. A tervezett CE router-ek lehetővé teszik, hogy a VPN-ből az első szinten is lehessen hívást végződtetni a nyilvános hálózatokban, azonban ezt kizárólag hang back-up célra alkalmazzuk. A nyilvános hálózatokban történő végződtetés normál működés esetén minden esetben az NTG központi SoftSwitch Tranzit szolgáltató nyilvános hálózatok közötti összeköttetés által lehetséges, mivel csak így kezelhetőek és számolhatóak el központilag a hívások az NTG SSW-e által. Az NTG központi SoftSwitch rendszer H.323, MGCP, SIP protokollokat alkalmazva kommunikál az egyes VPN-eken belüli VoIP rendszerekkel. A nyilvános hálózatokba irányuló hívások esetén 25

26 az NTG központi SoftSwitch rendszere a Tranzit szolgáltató VoIP rendszere felé továbbítja a hívásokat, ezen hívások eljuttatását a nyilvános hálózatokba a Tranzit szolgáltató biztosítja. A VoIP végpontok kezelésével/menedzselésével kapcsolatban a rendszer támogatja mind a VPN-enkénti első szintű kezelést (pl. IP-PBX, CallManager által), mind a közvetlen második szintű kezelést, amikor is közvetlenül az NTG SSW-e menedzseli a végpontot. Az NTG SSW-e általi közvetlen végpont menedzselés kevés felhasználó esetén célravezető, így viszont nem implementálható az IP-PBX-ek széles szolgáltatás készlete. Az Intézmény igényeitől/elvárásaitól, illetve a végpontok számától függ elsődlegesen, hogy melyik megoldás az optimális műszaki és gazdasági szempontok szerint. Az NTG SSW-ben kialakítható többszintű irányítási tábla, melynek lehetőségeit azonban az igényelt földrajzi elhelyezkedésnek megfelelő hívószám struktúra nagymértékben korlátozza, ezen számok VPN-enkénti aggregációs nehézségei révén. Ennek ellenére létrehozható intézményi VPN-enként VPN specifikus irányítási tábla, melyből minden, a VPN számára ismeretlen végpontú hívás az NTG írányítási táblába kerül. Az NTG SSW irányítási táblája alapján egy hívás vagy egy ismert B számnak megfelelő VPN irányítási táblába kerül vagy az ismeretlen végpontú hívások át fognak kerülni a tranzit szolgáltató(k) összeköttetése(i) irányába (akár LCR szolgáltatás igénybevételével, az abban szereplő árazási időszakoknak megfelelően a legjobb költségű szolgáltatót kiválasztva), ahol megvalósul ezen hívások végződtetése a nyilvános szolgáltatók hálózatában. A tervezett NTG VoIP rendszer irányítási táblájának elvi felépítését a Hiba! A hivatkozási forrás nem található. mutatja. 6. ÁBRA - A NEMZETI TÁVKÖZLÉSI GERINCHÁLÓZAT VOIP RENDSZER ELVI HÍVÁS IRÁNYÍTÁSI TÁBLÁJA Megjegyzés: az ISMERETLEN kifejezés nem az A ill. B számra vonatkoznak, azok ismerete, megléte nélkülözhetetlen, hanem arra, hogy az adott irányítási táblában a hívás tekintetében nem ismert a végpont, a B számhoz vezető út. A Tranzit szolgáltató platformjához kapcsolódó NTG VoIP rendszer által a hívás fogadás és végződtetés során biztosított és biztosítható a hívás minél hosszabb VoIP szakasza, elkerülve a többszörös VoIP-PSTN-VoIP átalakítást. 26

27 HÍVÁSIRÁNYÍTÁS Jelen fejezet a különböző területen (Invitel, Magyar Telekom, GTS, UPC, stb.) elhelyezkedő Intézményekre vetítve tárgyalja a hívások irányítását. Azon elv alapján, hogy a PSTN szolgáltatók platformja végződtetni tudjon egy hívást társszolgáltatói kapcsolaton keresztül, úgy jogi és szabályozási okokból szükséges, hogy az indító fél (előfizető) rendelkezzen a NISZ használatában lévő (lekötött) telefonszámmal és hívás indítása során azt használja A számként. Ez minden szolgáltatóra egységesen érvényes. BEJÖVŐ HÍVÁSOK BEJÖVŐ HÍVÁSOK KEZELÉSE AZ ELSŐ FÁZIS ESETÉN Mind a jelenlegi ún. LTO területen, mind a jelenlegi MT területen elhelyezkedő Intézmények a korábbi csatlakozásoknak megfelelően rendelkeznek MT használati jogú A számmal. Ezt a meglévő MT PSTN A számot fogják használni továbbra is a meglévő access-en (első fázis). (Ez alól kivételek azok az Intézmények, ahol már most is kétirányú VoIP kapcsolat van kialakítva. Ezen számok számhordozással NISZ használati jogúvá válnak az első fázis indításakor.) Így a nyilvános hálózatból bejövő hívás a meglévő LTO/MT PSTN/ISDN hozzáférésen keresztül bonyolódik, hagyományosan, míg a saját VPN-ből (intra-vpn) ill. más intézményi VPN-ből érkező (inter-vpn) hívások az NTG VoIP hálózatán keresztül bonyolódnak LTO/MT PSTN B számot használva. Azoknak a számoknak az elérése, melyek már most is az NTG-n belül vannak, a tranzit szolgáltatón és az NTG központi SSW-én keresztül történik. Az alábbi Hiba! A hivatkozási forrás nem található. bemutatja a bejövő, kimenő hívások menetét, irányát: 7. ÁBRA - KIMENŐ ÉS BEJÖVŐ HÍVÁSOK A NEMZETI TÁVKÖZLÉSI GERINCHÁLÓZATBAN 27

28 KIMENŐ HÍVÁSOK Intra-VPN, és inter-vpn kimenő hívások esetén biztosított az A szám transzparens átvitele és kijelzése már az első fázisban is. Nyilvános hálózatban végződő kimenő hívások esetén a második fázisban biztosított az A szám transzparens átvitele és kijelzése. Minden esetben a kimenő hívások kezelése, irányítása az esetek döntő részében az NTG VoIP rendszerén keresztül valósul meg (kivételt képeznek a telephelyi szinten kapcsolt intra-vpn hívások). Minden kimenő hívás esetén biztosítani kell, hogy a SSW-ben lévő számmanipuláció eredményeként NISZ használati jogú A számok menjenek ki. INTRA-VPN HÍVÁSOK: Áthordozott, a NISZ használatában lévő szám vagy MT használati jogú szám segítségével hívható a VPN-ben lévő többi NISZ használati jogú szám, vagy a korábbi, még meglévő MT használati jogú szám. INTER-VPN HÍVÁSOK: Az inter-vpn hívások közé tartoznak a VPN-ek közötti és a nyilvános hálózatba irányuló hívások. VPN-VPN KÖZÖTTI HÍVÁSOK: Egy VPN-ben található A számról (NISZ használati jogú vagy MT használati jogú A számról) hívható bármely VPN-ben lévő szintén a NISZ vagy MT használatában lévő szám. VPN-PSTN HÍVÁSOK: Nyilvános PSTN hívások (amelyek elhagyják az NTG-t) esetében az illetékes PSTN szolgáltató végződteti a kimenő hívásokat, jellemzően egy tranzit szolgáltató közreműködésével, melyek az NTG SSW platformjáról érkeznek az összekapcsolódásokon keresztül. Ez alól egyedül a kimenő back-up hívások (lásd Hiba! A könyvjelző nem létezik.) jelentenek kivételt. Nyilvános hívásnak minősül minden, az NTG VoIP platformján nem regisztrált (nincs az NTG irányítási táblában) végpontba irányuló hívás. VPN-MOBIL HÍVÁSOK A VPN-mobil hívások több irányban is kiléphetnek az NTG-ból: Az egyes szintű hívásirányításnak megfelelően helyi szinten dől el a mobil hívás irányítása, jelenleg a rendszerben két fő irányt figyelembe véve: o A helyi logika (első szint) a kimenő mobil hívást a gyakorlatnak megfelelően általában a helyi GSM terminálra irányítja (ha van ilyen), amit a mobil szolgáltató rendszere a hívott mobil számon végződtet. Problémát okoz, hogy a hívott félnél vagy nincs kijelzett szám (ez a gyakoribb), vagy a GSM terminálban lévő kártya hívószáma kerül kijelzésre, de ez a visszahívás tiltása miatt (a bejövő hívás foglalja a terminált) nem alkalmazott. o Amennyiben minden GSM terminál foglalt, vagy a helyi logika nem rendelkezik ilyen eszközzel, abban az esetben a mobil hívást vagy a meglévő PSTN szolgáltatók csatlakozásain keresztül, a PSTN szolgáltató kapcsolja megfelelő mobil szolgáltató hálózatához, vagy az NTG SSW-n keresztül kerül a megfelelő mobil szolgáltató hálózatába. Amennyiben a helyi logika eléri az NTG-t, ez a megoldás a preferált. A kettes szintű hívásátirányításnak megfelelően a mobil hívások irányítása nem helyi szinten, hanem az NTG SSW-e által kapcsolt módon kerül ki a megfelelő mobil szolgáltató felé. Ebben az esetben egy fő iránnyal számolhatunk: o A PSTN szolgáltatók felé menő kapcsolatokon keresztül. 28

29 BACK-UP (KIMENŐ) HÍVÁSOK Kimenő hívások a VoIP összeköttetés/szakasz kiesése esetén (back-up): 1. Az első fázis esetén a meglévő telephelyi vonalak használatával biztosítottak a kimenő backup hívások. Ahol ezek nem állnak rendelkezésre, a következő pont szerinti megoldás valósítható meg. 2. A második fázis esetén az Intézmény kezdeményezésére és igényére a meglévő vonalak korábbi kapacitásból maradhat a fax, illetve back-up célra megfelelő csatlakozás. Célszerű ezeknek a csatlakozásoknak a központi, NISZ szintű szerződéses kezelése mind a havi díjak, mind a forgalmi díjak egységessége, a költséghatékonyság és a megfelelő dokumentáltság biztosítása miatt. Ha egy ügyfél telephelyének elsődleges vonala (VoIP összeköttetés) kiesik, akkor átáll a backup összeköttetésre. A kimenő back-up hang hívás céljára dedikált szám/vonal/előfizetés-t kell alkalmazni. Ekkor viszont nem az intézmény publikus hívószáma kerül elküldésre a hívotthoz, hanem a back-up összeköttetés száma (az ISDN központ előfizetői trunk validálása miatt). Ennek elkerülése érdekében a back-up számokra le kell tiltani a hívószámkijelzést. Back-up összeköttetésre való átállás esetén az ügyfél ezen a back-up számon nem hívható vissza, megtartva/fenntartva annak kimenő back-up jellegét. Ezen back-up PSTN/ISDN hozzáférés mind az intézményi CE router, mind az intézményi PBX eszközre (ha tudja érzékelni az IP hibát) csatlakoztatható, biztosítva a megfelelő interfészt számára. Az Intézmény elvárásai, ill. az optimális műszaki megoldás függvényében határozható meg, mely eset megvalósítása ajánlott. SZÁMMEZŐK A nyilvános szolgáltatók rendszeréhez az NTG előfizetője közvetlenül nem kapcsolódik, a nyilvános szolgáltatók rendszere csak az Inter-VPN forgalom nyilvános hálózatokba irányuló részének irányítását és végződtetését végzi. Az előfizetők és a hívószámok összerendelését az NTG SoftSwitch valósítja meg. A jelzett igények alapján a hívószám az országos számozási tervnek megfelelő, a végpontok földrajzi elhelyezkedése és a közvetlen PSTN, valamint a szükséges VoIP csatlakozásoknak megfelelő számú. Emellett a rendszer biztosítja a VPN-eken belüli hívások esetén a rövidített hívószámok alkalmazását is. A hívó (A) és a hívott (B) szám tekintetében transzparens a kialakított rendszer, mind a VPN-en belüli, mind a VPN-ek közötti és a nyilvános PSTN/ISDN és mobil hálózatba irányuló hívások tekintetében. Ez alól az az egy eset a kivétel, amikor egy adott VPN végponton a back-up célra fenntartott közvetlen PSTN/ISDN kapcsolat használata történik. Ekkor a back-up PSTN/ISDN kapcsolat miatt a transzparens A szám nem biztosítható (ISDN főközpont előfizetői trunkjének validálása miatt). KIMENŐ HÍVÁS JOGOSULTSÁG KEZELÉS Kimenő hívás jogosultság kezelés alatt azt értjük, hogy egy adott, NTGi végpont milyen számot hívhat (normál, zöld-szám, emelt-díjas, nemzetközi, stb). A kimenő hívás jogosultság kezelését elsősorban lokálisan, az ügyfél/intézmény helyi hálózatában lévő irányító logikával kell kezelni, mely a korábban leírt első szintű hívásirányítási logika. Ezt az ügyfélhez rendelt PBX, IP-PBX (pl. Cisco CallManager) eszközön kell megvalósítani. Az NTG SSW platform mint tranzit rendszer alap esetben minden bejövő hívást végződtet, mely megfelelő A számról érkezik és melynek a B száma szerepel az irányítási táblájában. Az NTG SSW rendszerének csak a következő esetekben szükséges a kimenő hívás jogosultság kezelésével foglalkoznia: 29

30 a szolgáltató (NISZ) nem bízik meg az ügyfél (PBX) általi jogosultság kezelésben, azonban fontos annak kezelése külön kérésre mindenképp foglalkozni kell a jogosultság kezeléssel, függetlenül attól, hogy az ügyfél azt már kezelte-e az NTG-n lévő végpont közvetlenül az NTG SSW-hez van bekötve, így a SSW-nek kell ellátnia a jogosultság kezelést mindenképp (pl. az IP telefont közvetlenül a SSW menedzseli, nem a CallManager) A jogosultság kezelése megtörténhet minden hívásra ill. csak adott végpontokra. Ez az NTG SSW rendszerében konfigurálható. Abban az esetben, ha az NTG SSW rendszerének kell megvalósítania a kimenő hívás jogosultság kezelését/tiltását, akkor azt egy külső adatbázis használatával teheti meg. GARANTÁLT MINŐSÉGŰ MÉDIAÁTVITEL (QOS) Egy hangátvitelt is lehetővé tevő multiservice hálózatban fontos, hogy a valósidejű, késleltetésre és a késleltetés ingadozására érzékeny forgalmak torlódás esetén előnyt élvezzenek a többi forgalommal szemben. Amennyiben ez nem teljesül, a szolgáltatás minőségi mutatói olyan mértékben degradálódhatnak, hogy az akár még szolgáltatás-kieséshez is vezethet. Ennek elkerülése érdekében két módszer áll rendelkezésre: a torlódás kialakulásának valószínűségét minél kisebb értéken tartani, pl. bőséges sávszélesség biztosításával, QoS technikák alkalmazása torlódás esetére. Az alábbiakban az utóbbi ismertetésére kerül sor a jelen specifikáció vonatkozásában. ÁLTALÁNOS ALAPELVEK Az IP esetében a QoS elnevezés gyakran megtévesztő, hiszen nem a hálózatokban megszokott Layer-2-es minőség -ről van szó, hanem a priorizálás képességéről. Ez azt jelenti, hogy az IP QoS nem valamilyen paraméterre vállal garanciát, hanem arra, hogy az átvinni kívánt csomagok egy csoportja az átvitel során előnyben részesül a csomagok egy másik csoportjával szemben. Így valósul meg a jobb minőség, azaz a relatíve kedvezőbb átviteli paraméterek. Az IP számos QoS támogató funkcióval rendelkezik, amelyek rendkívül sokrétű szolgáltatási portfólió kialakítását teszik lehetővé. Egy komplex hálózatban a következő forgalmi/prioritási osztályok kialakítása célszerű: hang, video, magas prioritású adat, best-effort adat, üzemeltetői forgalom. QoS képességeket a hálózati átvitel szűk keresztmetszetein kell biztosítani. Ez elsősorban a CE-PE routerek közti linkeket jelenti. Ennek megfelelően a gerinchálózati linkek QoS képességek konfigurációja egyszerűsíthető. Annak érdekében tehát, hogy a QoS nyújtás megvalósítható legyen, az alábbi funkciókat kell biztosítani az MPLS hálózat eszközrendszerében: klasszifikáció, rendfenntartás (policing), torlódás megelőzése, torlódás kezelése. 30

31 8. ÁBRA - QOS BIZTOSÍTÁSA AZ MPLS HÁLÓZAT ESZKÖZEIBEN KLASSZIFIKÁCIÓ Klasszifikáció alatt a csomagok különböző osztályokba sorolását és megjelölését értjük, ami lehetővé teszi az átvitel során a megjelölt csomagoknak a többitől eltérő módon történő kezelését. Ez az osztályba sorolás az IP csomag fejrészében levő 3 bites Precedencia mező alapján valósul meg. A klasszifikációt az adatátvitel esetében a Committed Access Rate (CAR), míg a hangátvitelnél az IP Precedence funkcionalitás biztosítja. A klasszifikációt végezheti: az ügyfél, a hálózat üzemeltetője. A klasszifikáció access-lista (ACL) alapján történik, ezért a definiált forgalomi osztályoknak ACL révén leírhatónak kell lenniük. POLICING A klasszifikáció révén a megfelelő osztályba kerülnek az egyes IP csomagok, azonban szükség van egy olyan funkcióra is, amely az előfizetővel megállapodott paraméter értékek (pl. az egyes osztályokba tartozó forgalom nagysága) túllépését szankcionálja. E nélkül ugyanis egyfelől nem lehet méretezni az egyes osztályokhoz tartozó erőforrás allokációt, ill. kontrollálhatatlanná válik a késleltetés és a csomagvesztés. A szankcionálás eredménye a túlzott forgalom eldobása. Ezen szankcionálást például a hangátviteli osztály esetében a PQ-hoz rendelt sávszélesség, a prémium adatátviteli osztály esetében a CAR funkció, a best-effort osztály esetében pedig a fizikai link valósítja meg. TORLÓDÁS MEGELŐZÉSE Tekintettel arra, hogy a TCP/IP forgalom jellegéből adódóan börsztös karakterisztikát mutat, nem elegendő korlátozni a hálózati erőforrásokhoz való hozzáférést, mivel a forgalom statisztikus jellemzői miatt torlódás léphet fel a hálózatban. Szükség van tehát torlódás menedzselő, ill. torlódás megelőző mechanizmusok implementálására is. A megelőzés egyik eszköze az ún. WRED (Weighted Random Early Detection). Feladata mint azt a neve is tükrözi elébe menni a torlódásnak, és adott várakozási sorok küszöbértékének figyelésével már a torlódás kialakulása előtt egyes csomagok eldobása. A WRED kihasználja a TCP ablakozási technikáját, miszerint a forrás a tőle indult csomag eldobását észlelve csökkenti az adási sebességét. Ezzel a mechanizmussal el lehet kerülni a TCP adatfolyamok szinkronizáció -ját, mely kontrollálhatatlan torlódási szituációhoz vezethet. Az UDP alapú átvitelnél, mint pl. hangátvitel, nincs értelme a torlódásmegelőző megoldások használatának. Ezen forgalmak esetében a megfelelő méretezéssel kell biztosítani a torlódás megelőzését. 31
