1 Talajlazítók H TerraDig XS / XXS SS / SSD SCD

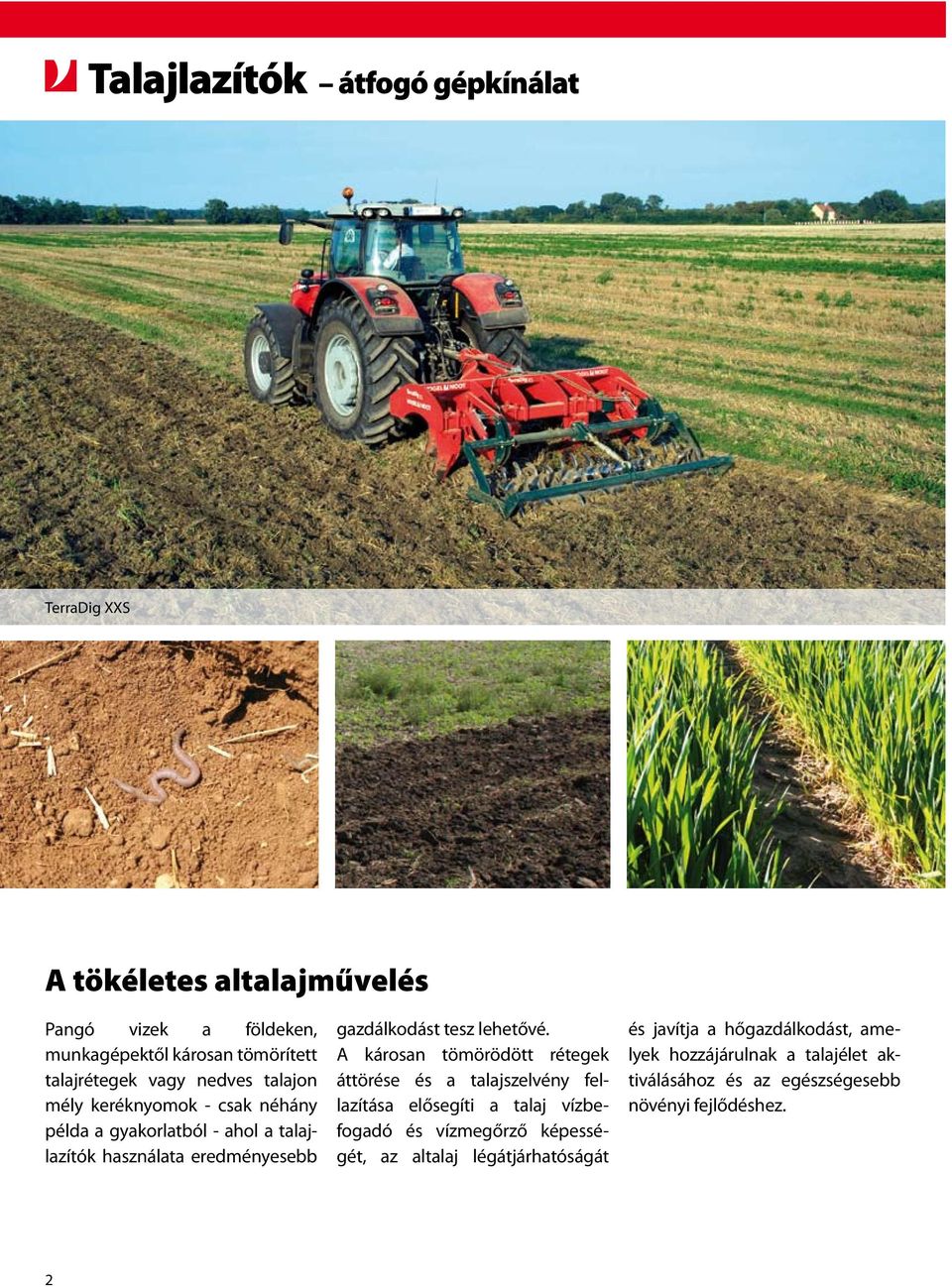

2 Talajlazítók átfogó gépkínálat TerraDig XXS A tökéletes altalajművelés Pangó vizek a földeken, munkagépektől károsan tömörített talajrétegek vagy nedves talajon mély keréknyomok - csak néhány példa a gyakorlatból - ahol a talajlazítók használata eredménye sebb gazdálkodást tesz lehetővé. A károsan tömörödött rétegek áttörése és a talajszelvény fellazítása elősegíti a talaj vízbefogadó és vízmegőrző képességét, az altalaj légátjárhatóságát és javítja a hőgazdálkodást, amelyek hozzájárulnak a talajélet aktiválásához és az egészségesebb növényi fejlődéshez. 2

3 A VN talajlazítók alkalmazási területei A talajművelési rendszer, a talajtípus és a helyi körülmények függvényében alapvetően kettő részre bonthatjuk a talajlazítók alkalmazási területét. Középmély lazítás 40-50cm mélységig Az SS/SSD lazítók kifejlesztésénél a talajt kevésbé bolygató, közepes mélységű munkavégzésre alkalmas eszköz elérése volt a cél. A lazítócsúcs és kés kialakításánál fogva áttöri a tömör talajréteget a lehető legkisebb kárt okozva a talajszerkezetben. A keskeny lazítókések kíméletesen dolgoznak a talajban, megemelik és szellőztetik a talajszelvényt. A speciális késkialakítású középmély lazító nem gyúrja a földet még enyhén nedves talajviszonyok között sem. Száraz körülmények esetén pedig a kapcsolt hengerrel megakadályozhatjuk a talaj káros mértékű nedvességvesztését. Altalajművelés a felső réteg átmunkálásával A TerraDig XS/XXS típusú lazítókkal elérhető az 55/70 cm mélységű lazítás is, ezért talajtípustól és szármaradványtól függetlenül igen széles körben alkalmazhatók. A speciális kialakítású késformának köszönhetően ezek a munkagépek különösen alkalmasak a nagyobb mélységű lazításra, a talaj felső rétegének teljes átdolgozásával és a növényi szármaradványok nagyfokú talajba keverésével egy időben. Az agresszív késforma még nagyobb munkamélység esetén is viszonylag kevés vonóerőt igényel. A munka közben a teljes talajszelvény átdolgozásra kerül és a nagyobb rögöket a szárnyas kések tovább aprítják. Ezzel a kés-szárnyaskés kombinációval a megfelelő mélységű lazítás mellett optimálisan munkálhatjuk el a felső szelvényt. Az XS/XXS típusú lazító így probléma mentesen beilleszthető mind a forgatásos, mind a minimális talajművelési rendszerbe. A program TerraDig SS / SSD XS / XXS SCD Kések száma Munkaszélesség merev 3,00 m 2,50 m / 3,00 m / 4,00 m / 5,00 m 3,00 m felhajtható 4,00 m 4,00 m Munkamélység 40 cm / 55 cm 55 cm / 70 cm 55 cm 3

4 SS/SSD középmély lazító SSD 6 Megőrzi a természetes talajállapotot A legfontosabb műszaki előnyök áttekintése: Robosztus váz mm átömléssel Optimális késkialakítás a legjobb talajbahúzásért Ez a középmély lazító magában foglalja a modern lazítók előnyeit - robosztus 200 x 100 x 10 mm-es vázszerkezet és különleges formájú lazítókések, amely acélkések garantálják a csekélyebb vonóerő igényt. A lazítón elhelyezkedő kések remek talajbahúzást eredményeznek a talajszelvény rombolása nélkül. Ez a típusú lazító nyírócsavaros biztosítással rendelkezik, KAT II. vagy KAT III. függesztőkerettel és 235 x 15-ös első fúvott támkerekekkel. Elérhető háromtól nyolckéses kivitelben A széles típusok 3 méteresre felhajthatóak (mechanikusan) Nyírócsavaros vagy hidraulikus kőbiztosítás 4

5 SSD középmély lazító SS középmély lazító Az SSD lazító 4-8 késes kivitelben, 3 és 4 méteres munkaszélességgel elérhető. A 90 cm-es vázmagasság lehetővé teszi az 50 cm-es mélységű lazítást. Az SS típusú lazító vázmagassága alaphelyzetben 75 cm (opcióban 90 cmre növelhető), amellyel kb. 40 cm-es mélységű lazítás érthető el. Ez a modell 3-7 késes kiszerelésben, 3-4 méteres munkaszélességben készül. Késkivitelek A speciális késekkel lehetséges: a talajtömörítés megszüntetése a növényi fejlődés elősegítése a vízbefogadás könnyítése A kések nem forgatják a talajszelvényt és egyenletes talajfelszínt hagynak hátra. Az SSD hajlított kései megemelik az egész talajszelvényt, míg az SS kések hosszirányban vágnak. SSD kések SS kések Kézi felcsukás A 4 méter munkaszélességű gépek mechanikusan felhajtható szárnyrészekkel rendelkeznek és így a szállítási szélesség 3 méter. Kőbiztosítás Mindkettő típus nyírócsavaros kőbiztosítással rendelkezik alapfelszereltségként. Opcióban elérhető a hidraulikus késbiztosítás, amely a nagy kövekkel rendelkező területeken előnyös. Lezáró hengerek Mind az SSD, mind az SS típusú lazító felszerelhető lezáró hengerrel. Elérhető az ø 500 mm-es tarajos henger és ø 450 mm-es pálcás henger. Tarajos henger ø 500 mm Pálcás henger ø 450 mm 5

6 TerraDig XS / XXS TerraDig XXS Átütőerő a talajlazításban A legfontosabb műszaki előnyök áttekintése: 2 gerendelyes kialakítás nagy átömlési keresztmetszettel, így garantált az eltömődés mentes munka nagy munkamélység esetén is Ezzel a típusú lazítóval intenzív lazító hatás érhető el a mélyebb talajrétegekben a felső talajszelvény keverése és aprítása mellett. Az intenzív lazításról az agresszív állású kések gondoskodnak. A gép nem hagy hátra elmunkálatlan részt, a talajt rögtön megemeli és lazítja. Nagy szármaradvány esetén is eltömődés mentes munka Agresszív kiképzésű kések gondoskodnak a talajbahúzásról és szárnyas kések az aprításról Fordítható betétek csökkentik a kopásból eredő költségeket. 6

7 TerraDig XS TerraDig XXS A TerraDig XS elérhető 5, 7 és 9 késes kivitelben, 2,5, 3,0 és 4,0 méter munkaszélességgel. A keretkialakítás és a késméret lehetővé teszi a mintegy 55cm mély munkavégzést. A TerraDig XXS a nagy keretmagassággal lehetővé teszi akár a 70cm mélységű munkavégzést is. Elérhető 5, 7,9 és 11 késes kivitelben, 2,5, 3,0, 4,0 és 5,0 m munkaszélességgel. Túlterhelés elleni védelem Mindegyik TerraDig lazító nyírócsavaros biztosítású késekkel rendelkezik. A nyírócsavar védett helyen, magasan van elhelyezve és gondoskodik a kés és a keret túlterhelés elleni védelméről. Az elhelyezés lehetővé teszi a szükség szerinti gyors és kényelmes nyírócsavar cserét. Terelőlemez Az opcióban elérhető terelő lemez megakadályozza a bakhát kialakulását, tiszta és egyenletes felszínt eredményez. A terelőlemez automatikusan igazodik a beállított munkamélységhez. Tömörítőhenger választék A TerraDig lazítóra leggyakrabban a kettő sorba elrendezett tüskés henger ajánlható. Ez a hengerpár igen jó aprító hatással rendelkezik, valamint meggyőzően keveri a talajba a felszínen található szármaradványok nagy részét is, viszonylag laza, nem túl tömörített felszínt hagyva maga után. A kettő henger egymáshoz képesti helyzete állítható, az első hengert enyhén magasabbra állítva még jobb eredményt kaphatunk. Lezárásra ezen kívül elérhető még az egyéb munkagépeknél már jól bevált TerraPak-, acél- és tüskés henger is. Hengerállítás Mindegyik TerraDig lazító alaphelyzetben hidraulikus állítású lezáró hengerrel rendelkezik. Acélhenger ø 660 Duplasoros tüskés henger TerraPak henger ø 600 mm Tarajos henger ø 500 mm 7

8 SCD talajlazító SCD talajlazító Tökéletesen kombinálható aktív hajtású munkagépekkel Ez a munkagép lehetővé teszi nem csak a jó minőségű lazítást, de optimálisan összeépíthető egyéb talajelmunkálókkal is, mint például a VOGEL-NOOT forgóborona. A speciális keretkialakítással és a hátsó KAT II. vagy KAT III. hárompont függesztéssel megoldható akár a kardánhajtású munkagépekkel is az összeépítés. A legfontosabb műszaki előnyök áttekintése: Ez a kialakítású lazító is stabil, 200x100x10 mm-es vázzal és speciális acélból készült, oldalra hajlított késekkel rendelkezik, amely vonóerő szükséglete alacsonyabb a hagyományos késkialakításnál. Kérésre a lazító felszerelhető ø 450 mm-es pálcás hengerrel, kőbiztosítással és támkerékkel. Rövid, kedvező súlypontú felépítés Lehetséges kardánhajtású gépekkel a kombináció Felszerelt hátsó függesztési lehetőséggel Eltömődés mentes munka a nagy átömlési keresztmetszettel 8

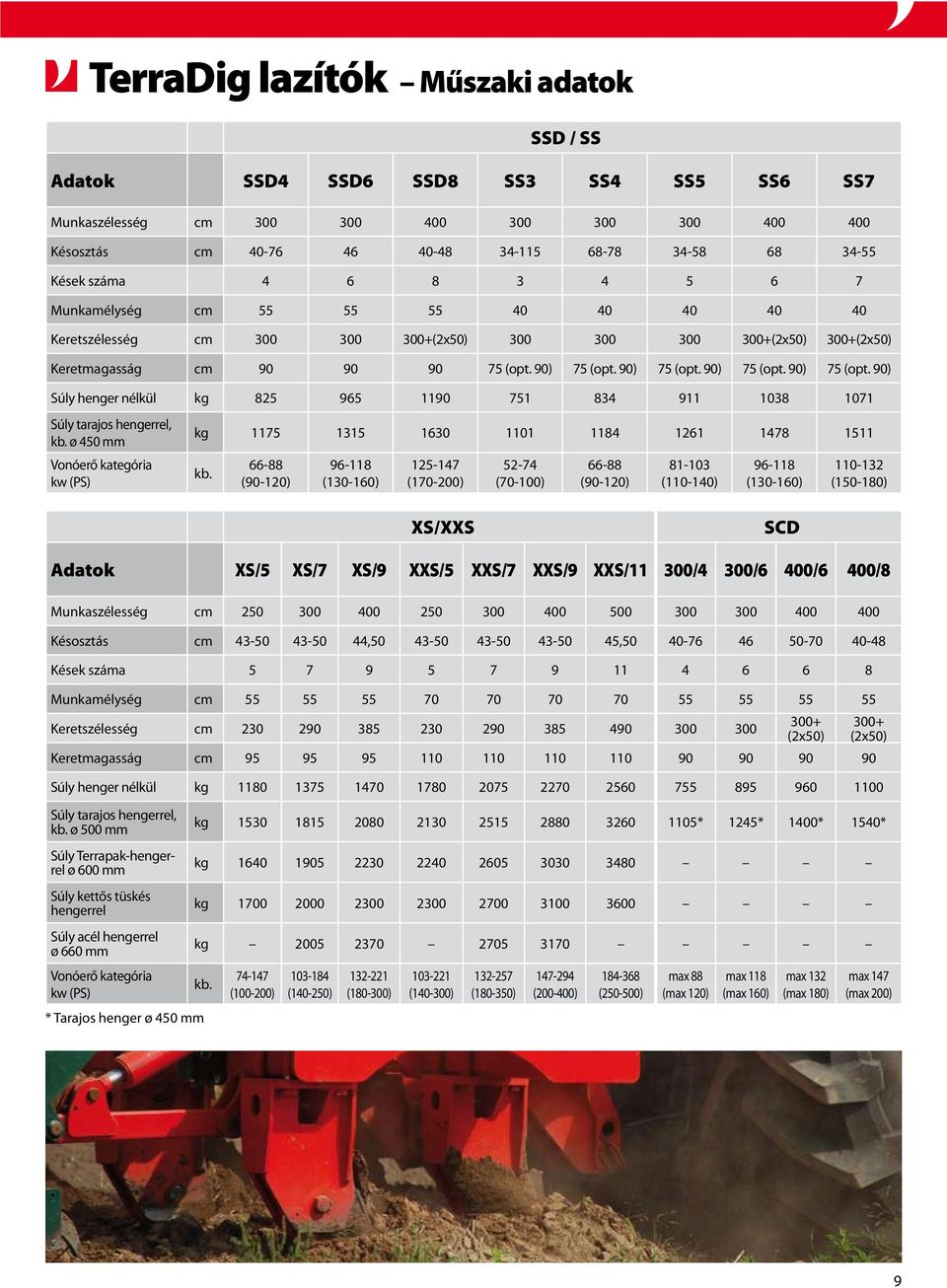

9 TerraDig lazítók Műszaki adatok SSD / SS Adatok SSD4 SSD6 SSD8 SS3 SS4 SS5 SS6 SS7 Munkaszélesség cm Késosztás cm Kések száma Munkamélység cm Keretszélesség cm (2x50) (2x50) 300+(2x50) Keretmagasság cm (opt. 90) 75 (opt. 90) 75 (opt. 90) 75 (opt. 90) 75 (opt. 90) Súly henger nélkül kg Súly tarajos hengerrel, kb. ø 450 mm Vonóerő kategória kw (PS) kg kb (90-120) ( ) ( ) (70-100) (90-120) ( ) ( ) ( ) XS/XXS SCD Adatok XS/5 XS/7 XS/9 XXS/5 XXS/7 XXS/9 XXS/11 300/4 300/6 400/6 400/8 Munkaszélesség cm Késosztás cm , , Kések száma Munkamélység cm Keretszélesség cm (2x50) Keretmagasság cm Súly henger nélkül kg (2x50) Súly tarajos hengerrel, kb. ø 500 mm Súly Terrapak-hengerrel ø 600 mm Súly kettős tüskés hengerrel kg * 1245* 1400* 1540* kg kg Súly acél hengerrel ø 660 mm Vonóerő kategória kw (PS) * Tarajos henger ø 450 mm kg kb ( ) ( ) ( ) ( ) ( ) ( ) ( ) max 88 (max 120) max 118 (max 160) max 132 (max 180) max 147 (max 200) 9

10 Referencia gazdaságok Bács-Kiskun megye, Bácsbokod, Albert- Agro E.C., Hegedűs József ügyvezető: Az SSD 8 késes lazító kiváló minőségű munkát végzett a nyári nagyon száraz és az őszi nedves, tömörödött talajokon. Kíméletesen emelte meg és levegőztette a talajt, nem képezett nagy rögfrakciókat, illetve nem gyúrta és tömörítette a nedvesebb földet sem, mint azt a szélsőséges, nem optimális talajnedvesség mellett használt egyenes késes lazítók teszik. Véleményem szerint ez a típusú lazító okozza a legkisebb kárt a talajnak akkor, amikor a munkát már feltétlenül el kell végezni, de az ahhoz szükséges, optimálisnak mondott állapotok nem biztosítottak ban a repce előtt a teljes területen az SSD-vel lazítottuk tábláinkat, az eszköz nagyban hozzájárult ahhoz, hogy az igen aszályos tavasz ellenére 4t/ha üzemi eredményt érhettünk el, de örömünkre szolgál az a tény is, hogy nagyon jól küzdenek az aszállyal a cukorrépa után ősszel SSD-vel lazított talajba, direkt technológiával vetett kukoricáink is. Megelégedettségünket jelzi, hogy már meg is érkezett cégünkhöz a VOGEL-NOOT új típusú TerraDig lazítója, melynek legfőbb feladata a cukorrépa magágykészítés előtti talajának, cm-es mélylazítása lesz. Komárom-Esztergom megye, Dad, Kovács Gábor családi gazdálkodó: Nyári szezonban kb. 120 hektárt szoktunk lazítani a VOGEL- NOOT SSD/6 hajlított késes lazítónkkal mind gabonák alá, mind pedig kukorica és napraforgó alá is. Kísérlet képen néhány területünkön kontroll sávot hagytunk amit nem lazítottunk, az eredmény szemmel látható volt. A tavaszi pangó vizek is eltűntek a már meglazított földjeinkről. A hat késes lazítót egy 220Le-s traktorunk húzza, mely könnyedén elboldogul vele még kötött területeken is. A kopórészek minőségével nagyon elégedettek vagyunk kb hektár után kell a kopócsúcsokat megforgatni. 10

11 Veszprém megye, Apácatorna, Tóth József egyéni gazdálkodó: Mivel évek óta megelégedéssel használunk VOGEL-NOOT munkagépeket ezért esett a választás az SSD középmély lazítóra. A legfontosabb előnyét az SSD lazítónak abban látom, hogy enyhén nedves területeken is használható. A speciális kialakítású kések megemelik a talajt és a tarajos henger azonos menetben le is zár. Így megőrizhető a szárazabb időjárás idején a talaj nedvességtartalma. Tolna megye, Fadd, Hermann József egyéni gazdálkodó: A VOGEL-NOOT TerraDIG 5 késes lazítót úttörőként, két éve az elsők között vásároltuk meg, amelyet azóta is megelégedettséggel használunk. A vásárlás előtt a gép általános robosztussága, a gerendely erőssége és a késtartók vaskos mérete volt a legszembetűnőbb a konkurenciához képest. Évente mintegy ha-t lazítását végzi el ez az eszköz. A munkagépet egy 205 LE-s erőgép 55 és 60 cm között dolgoztatja. 11

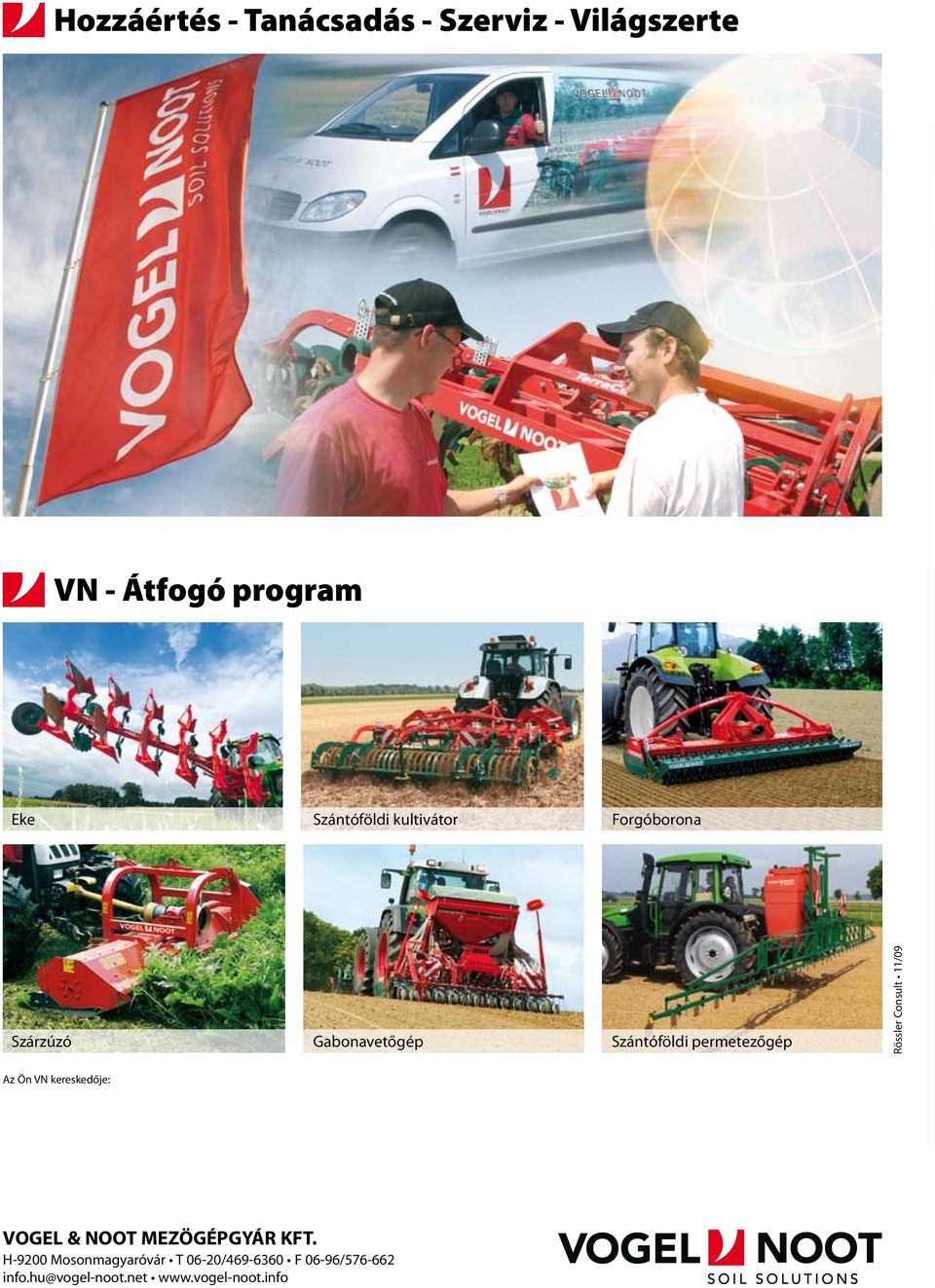

12 Hozzáértés - Tanácsadás - Szerviz - Világszerte VN - Átfogó program Eke Szántóföldi kultivátor Forgóborona Szárzúzó Gabonavetőgép Szántóföldi permetezőgép Rössler Consult 11/09 Az Ön VN kereskedője: VOGEL & NOOT MEZÖGÉPGYÁR KFT. H-9200 Mosonmagyaróvár T 06-20/ F 06-96/ info.hu@vogel-noot.net
