KX1 - KX3 Hordozható szintetizátor

Átírás

1 M u s i c a l I n s t r u m e n t s KX1 - KX3 Hordozható szintetizátor Használati utasítás Forgalmazza az Euromusic Kft 8130 Enying, Ságvári E. u. 6/1 Tel: Web: www. euromusickft.com info@euromusickft.com Euromusic Kft 1

2 KX 1 Hordozható szintetizátor BEVEZETÉS TÁPELLÁTÁS Dugja a tápellátó vezetéket a DC IN aljzatba a készülék hátlapján. Majd dugja be az adaptert a hálózati konnektorba. KAPCSOLJA BE A KÉSZÜLÉKET ÉS ÁLLÍTSA BE A HANGERŐT A Demo lejátszása előtt kapcsolja be a készüléket a POWER gomb megnyomásával és állítsa be a f ő hangerő t félútra a minimum és a maximum közé. Később beállíthatja az önnek megfelel ő hangerőt zenélés közben. DEMO A DEMO funkció jól példázza hogy mire lehet képes a szintetizátorral. - Kapcsolja be a készüléket és állítsa be a f ő hanger ő szintjét a megfelelőre. - Nyomja meg a DEMO gombot. d 1 - Most minden bemutató sorban egymás után kerül lejátszásra. Kiválaszthat egy külön demót a DEMO gomb megnyomásával. - Nyomja meg a DEMO gombot ismét hogy leállítsa a demót. SZÓLAM KIVÁLASZTÁSA A hangszerének van 20 pcm szólama és 5 ütős szettje. A szólamok gombjai 5gombos sorokban helyezkednek el az alábbi ábra szerint A SIDE A/B gomb és a VOICE gomb megnyomásával kiválaszthatja a kívánt szólamot 00-tól 19-ig. Piano Banjo Vibes Flute Violin E.Piano Harpsi Bell Pan Flute Strings Side A/B Pipe.Org Oboe Trumpet Guitar Bass Organ Clarinet Synbrass Accord. E.Bass SUSTAIN/ FENNTARTÁS Az elérhet ő 20 szólam mindegyike használható a SUSTAIN effekttel. Nyomja meg a SUSTAIN gombot hogy bekapcsolja az effektet. Amint a SUSTAIN be van kapcsolva a kijelzőn a következ ő látható: S 1 Amikor a SUSTAIN-t kikapcsolja a következőt láthatja: S 0 Euromusic Kft 2

3 VIBRATO A 20 szólam mindegyik használható a VIBRATO effekttel. Nyomja meg a VIBRATO gombot az effekt ki vagy bekapcsolásához. Amint a VIBRATO effektet bekapcsolja ezt láthatja a kijelzőn: ON Amint az effektet kikapcsolja a következőt láthatja a kijelzőn: OFF AUTOMATA KÍSÉRET A hangszerének 20 fajta kíséret stílusa van amiket arra használhat hogy biztosítsa a teljes zenekari automata kíséretet. Amint az automata kíséretet bekapcsolja, a hangszer létrehoz egy teljes-zenekari ritmust, a basszus és akkord kíséret az ön bal keze által használat 19 auto kíséret billenty ű akkordjai alapján jön létre amiket az AUTO ACCOMPANIMENT szekcióban talál. A jobb kéz szekciója a billentyűzetnek normál zenélésre használható. STÍLUS KIVÁLASZTÁSA A hangszerének 20 elérhet ő stílusa van. A stílusok két 5gombos sorban helyezkednek el az alábbi rajz szerint. A SIDE A/B gomb és a STYLE gomb megnyomásával választhatja ki a stílust amik 00-tól 19-ig vannak számozva. Disco 8Beat R&Roll Rhumba Tango Pop 16Beat S.Rock Samba Swing Side A/B March Country Bossa Waltz Cha Cha Polka Mambo Salsa Lullaby Bluegrass SZÓLÓ MÓD Lehetséges az akkordok lejátszása egy nagyon egyszer ű rendszerben. Nyomja meg az S.FINGER gombot, kiválaszthatja az AUTO BASS akkord módot, a kijelz ő a következőt mutatja: C - 1 Major Akkordok Nyomja meg a kívánt akkordnak alapvetően megfelel ő billentyű t. Nyomja meg a C-t a MAJOR C akkordhoz. Minor Akkordok A C minor akkordhoz nyomja le a C hangot és a fekete gombot tőle balra Seventh Akkordok A C Seventh akkordhoz nyomja le a C-t és a fehér billentyűt tőle balra. Minor Seventh Akkordok A C minor Seventh akkordhoz üsse le a C billentyűt és egy fehér és egy fekete billentyűt tőle balra. FINGERED MÓD Lehetséges az akkordok hagyományos módon történ ő lejátszása is. Nyomja meg a FINGERED gombot. Majd a kijelz ő ezt mutatja: C - 2 A hangszere elfogadja a következ ő akkor típust:(pl: C) Major akkord minor akkord Seventh akkord minor-seventh akkord Euromusic Kft 3

4 NORMÁL MÓD Nyomja meg a NORMAL gombot, és a kijelzőn a következőt láthatja. OFF Az automata kíséret ki van kapcsolva. Most már csak 1 hang van minden egyes billentyűn. START/STOP Nyomja meg a START/STOP gombot hogy elindítsa a kiválasztott kíséret stílust azonnal. A FINGERED mód vagy a SZÓLÓ mód kíséret előtti kiválasztásával az automata kíséret teljes zenekari kíséretet biztosít a kiválasztott stílusban. SYNCHRO/SZINKRON Nyomja meg a SYNCHRO gombot ha azt akarja hogy a kíséret akkor induljon el amikor leüti az els ő billentyű t az auto kíséret szekcióból. FILL IN/ KITÖLTÉS Nyomja meg a FILL IN gombot bármikor a kíséret közben hogy hozzáadjon egy egy mértékes kitöltést. ACC VOLUME CONTROL/ KÍSÉRET HANGERŐ VEZÉRLÉS Nyomja meg az ACC gombokat, így tudja állítani a kiválasztott kíséret hangerejét. A hanger ő 0tól 16 ig terjedhet. A jelenlegi hangerő mértéke a kijelzőn látható. TEMPO A TEMPO gomb az automata kíséret és a DEMO tempójának beállítására használható 60tól 240 BPM-ig. AA jelenlegi tempo(ütem per perc) a Kijelzőn látható. Az alapvet ő 120-as tempó azonnal visszaállítható a TEMPO + és gombok egyidej ű lenyomásával. RÖGZÍTŐ FUNKCIÓ A KX1 szintetizátor lehetőséget nyújt monofonikus(egy hangsávú) rögzítésre és annak visszajátszására. Nyomja meg a RECORD gombot a rögzítéshez. Nyomja meg ismét a RECORD gombot a rögzítés leállításához. Nyomja meg a PLAY gombot hogy visszahallgassa. ONE KEY Nyomja meg a ONE KEY gombot és a következőt láthatja a kijelzőn... A dal száma megjelenik amint megnyom egy billentyű t. Nyomja meg ismét és a DEMO automata kísérete elindul. Használja ezt a funkciót hogy megtanulja a dal stílusát. A hangszer pontosan az ön stílusa szerint játszik. Ha téveszt, a kíséret befejezi a játszást. FEJHALLGATÓ Egy standard sztereo fejhallgató csatlakoztatható a hátlapi PHONE aljzatba privát gyakorláshoz vagy kés ő esti zenéléshez. A belső hangszóró rendszer automatikusan elnémul amin egy fejhallgatót csatlakoztatnak a PHONE aljzatba. Euromusic Kft 4

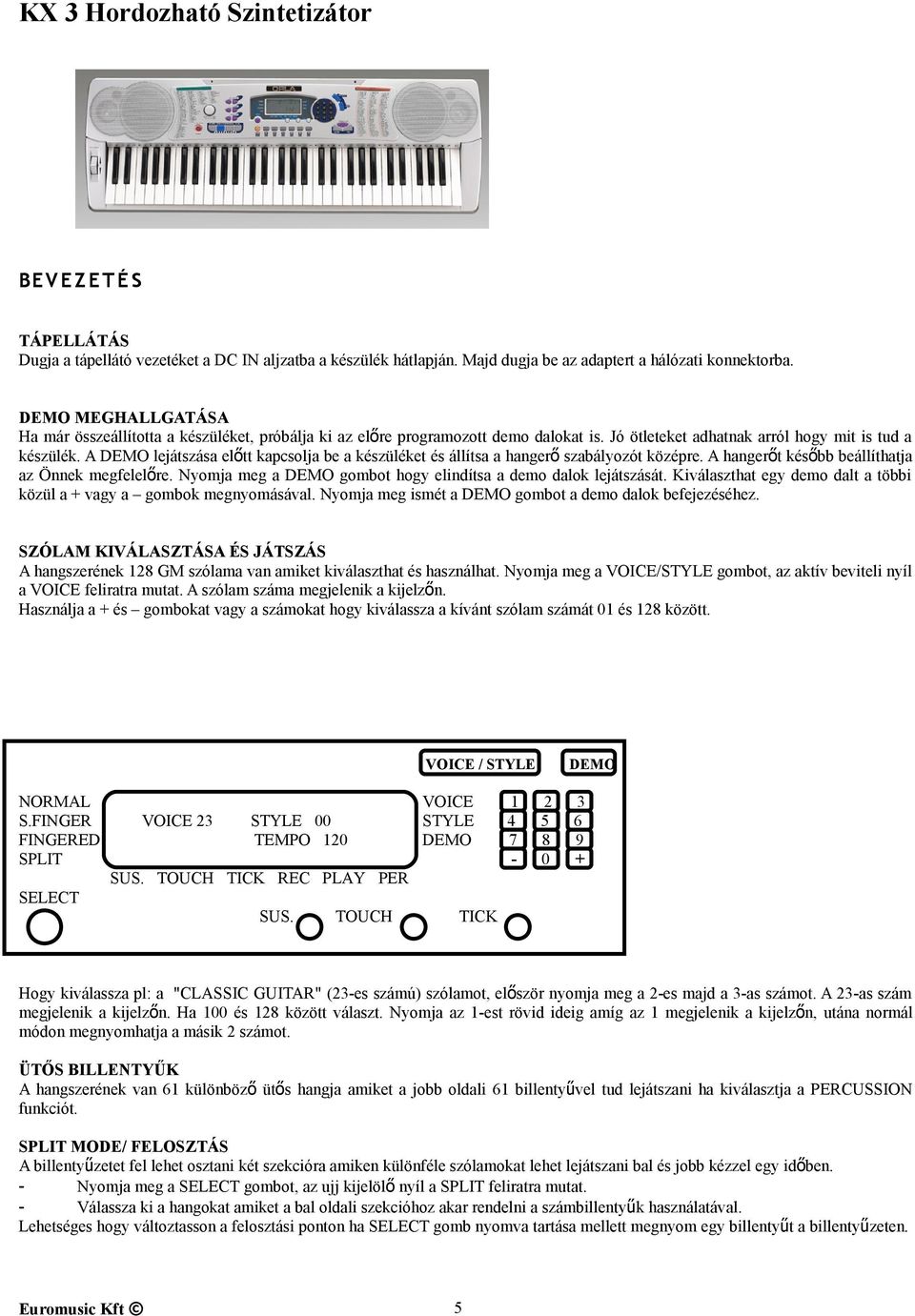

5 KX 3 Hordozható Szintetizátor BEV E Z E T É S TÁPELLÁTÁS Dugja a tápellátó vezetéket a DC IN aljzatba a készülék hátlapján. Majd dugja be az adaptert a hálózati konnektorba. DEMO MEGHALLGATÁSA Ha már összeállította a készüléket, próbálja ki az elő re programozott demo dalokat is. Jó ötleteket adhatnak arról hogy mit is tud a készülék. A DEMO lejátszása előtt kapcsolja be a készüléket és állítsa a hanger ő szabályozót középre. A hangerőt késő bb beállíthatja az Önnek megfelelő re. Nyomja meg a DEMO gombot hogy elindítsa a demo dalok lejátszását. Kiválaszthat egy demo dalt a többi közül a + vagy a gombok megnyomásával. Nyomja meg ismét a DEMO gombot a demo dalok befejezéséhez. SZÓLAM KIVÁLASZTÁSA ÉS JÁTSZÁS A hangszerének 128 GM szólama van amiket kiválaszthat és használhat. Nyomja meg a VOICE/STYLE gombot, az aktív beviteli nyíl a VOICE feliratra mutat. A szólam száma megjelenik a kijelzőn. Használja a + és gombokat vagy a számokat hogy kiválassza a kívánt szólam számát 01 és 128 között. VOICE / STYLE DEMO NORMAL VOICE S.FINGER VOICE 23 STYLE 00 STYLE FINGERED TEMPO 120 DEMO SPLIT SUS. TOUCH TICK REC PLAY PER SELECT SUS. TOUCH TICK Hogy kiválassza pl: a "CLASSIC GUITAR" (23-es számú) szólamot, elő ször nyomja meg a 2-es majd a 3-as számot. A 23-as szám megjelenik a kijelzőn. Ha 100 és 128 között választ. Nyomja az 1-est rövid ideig amíg az 1 megjelenik a kijelző n, utána normál módon megnyomhatja a másik 2 számot. ÜTŐS BILLENTYŰK A hangszerének van 61 különböz ő ütős hangja amiket a jobb oldali 61 billentyű vel tud lejátszani ha kiválasztja a PERCUSSION funkciót. SPLIT MODE/ FELOSZTÁS A billentyűzetet fel lehet osztani két szekcióra amiken különféle szólamokat lehet lejátszani bal és jobb kézzel egy időben. - Nyomja meg a SELECT gombot, az ujj kijelöl ő nyíl a SPLIT feliratra mutat. - Válassza ki a hangokat amiket a bal oldali szekcióhoz akar rendelni a számbillentyűk használatával. Lehetséges hogy változtasson a felosztási ponton ha SELECT gomb nyomva tartása mellett megnyom egy billentyűt a billentyűzeten. Euromusic Kft 5

6 SUSTAIN/ FENNTARTÁS Nyomja meg a SUSTAIN gombot, a jele megjelenik és a sustain bekapcsol. Használható mint egy csillapító pedál. A sustain bekapcsolása után a hangok elnyújtva halkulnak el a billentyű k elengedése után. Nyomja meg a SUSTAIN gombot ismét a kikapcsoláshoz. TOUCH/ ÉRINTÉS Nyomja meg a TOUCH gombot, ki és be kapcsolhatja az érintés funkciót. Amint az érintés funkció be van kapcsolva, a hangerő annak megfelelően változik amilyen erővel ön a gombokat üti le. TRANSPOSE/ TRANSZPONÁLÁS Lehetősége van rá hogy transzponálja a természetes kulcsot(c) a hangszerén fel vagy le. G G# A A# B C C# D D# E F F# Nyomja meg a Transpose gombot 4szer felfele az E kulcsért. - Nyomja meg lefele a Transpose gombot az A# kulcsért. - Nyomja meg egyszerre mindkét Transpose gombot hogy visszaállítsa C kulcsra. A kijelz ő minden változást kijelez. AUTO ACCOMPANIMENT/ AUTOMATA KÍSÉRET A hangszerének 100 kíséret stílusa van amiket teljes zenekari kíséretként használhat. Ha az Auto Accompaniment funkció be van kapcsolva, a hangszer egy teljes-zenekari ritmust kreál mély és akkor kísérettel. STÍLUS KIVÁLASZTÁSA A hangszer 100 stílusának bármelyike kiválasztható normál szerkesztési folyamat során. Ezt megteheti kíséret visszajátszás elő tt vagy közben is. VOICE / STYLE DEMO NORMAL VOICE S.FINGER VOICE 23 STYLE 00 STYLE FINGERED TEMPO 120 DEMO SPLIT SUS. TOUCH TICK REC PLAY PER SELECT SUS. TOUCH TICK - Nyomja meg a VOICE/STYLE gombot hogy kiválassza a stílust a kijelzőn. A stílus száma megjelenik a kijelzőn.. - Nézze meg a stílus listában, használja a + és a gombokat vagy a számgombokat hogy kiválassza a kívánt stílus számát(00-99) AUTO ACCOMPANIMENT MODES/AUTOMATA KÍSÉRET MÓDOK A hangszerének van 2 auto kíséreti FINGERED módja: FINGERED és SINGLE FINGERED. Nyomja meg a SELECT gombot nyíl mutató a FINGERED-re mutasson, így kiválaszthatja a multi-fingered módot. Ha a SINGLE feliratot mutat a SINGLE FINGER módot választja ki. Euromusic Kft 6

7 FINGERED MÓD FINGERED módban lehetősége van az akkordok hagyományos lejátszási módjára. A hangszere a következ ő akkor típusokat fogadja el: SINGLE MÓD A SINGLE mód egyszerűbbé teszi a gyönyör ű zenekari kíséret létrehozását a major, seventh, minor és minor-seventh akkordok használatával azáltal hogy minimális gombot szükséges lenyomnia az auto accompaniment szekcióban. Major Akkordok Nyomja meg a kívánt akkordnak alapvetően megfelel ő billentyű t. Nyomja meg a C-t a MAJOR C akkordhoz. Minor Akkordok A C minor akkordhoz nyomja le a C hangot és a fekete gombot tőle balra Seventh Akkordok A C Seventh akkordhoz nyomja le a C-t és a fehér billentyűt tőle balra. Minor Seventh Akkordok A C minor Seventh akkordhoz üsse le a C billentyűt és egy fehér és egy fekete billentyűt tőle balra. Az auto kíséret folytatja a játékot még akkor is ha felemeli az ujjait az AUTO ACCOMPANIMENT billentyűkrő l. Csak akkor szükséges megnyomni az AUTO ACCOMPANIMENT gombot ismét ha akkordot akar váltani. TEMPÓ VEZÉRLÉS A TEMPO gombok az automata kíséret és a DEMO dalok tempójának vezérlésére használhatóak. Az elérhet ő tempó 40 és 280 ütem per perc. Minden kíséret stílusnak különböz ő az 'alap' tempója ami automatikusan kerül beállításra amikor az új stílus ki lett választva. A jelenleg kiválasztott stílus alap tempója instant visszahívható a két TEMPO gomb egyidej ű lenyomásával. Euromusic Kft 7

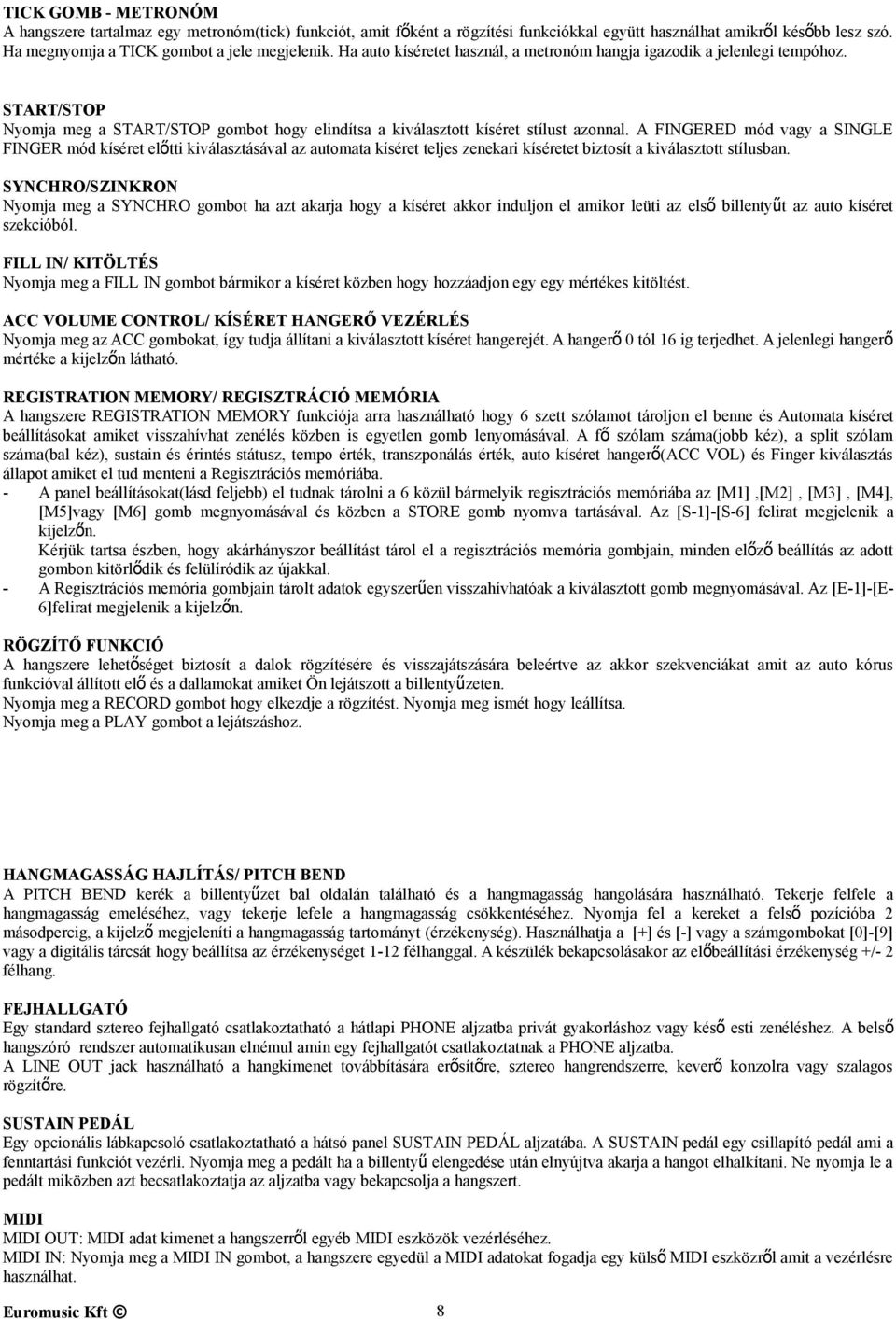

8 TICK GOMB - METRONÓM A hangszere tartalmaz egy metronóm(tick) funkciót, amit főként a rögzítési funkciókkal együtt használhat amikről késő bb lesz szó. Ha megnyomja a TICK gombot a jele megjelenik. Ha auto kíséretet használ, a metronóm hangja igazodik a jelenlegi tempóhoz. START/STOP Nyomja meg a START/STOP gombot hogy elindítsa a kiválasztott kíséret stílust azonnal. A FINGERED mód vagy a SINGLE FINGER mód kíséret előtti kiválasztásával az automata kíséret teljes zenekari kíséretet biztosít a kiválasztott stílusban. SYNCHRO/SZINKRON Nyomja meg a SYNCHRO gombot ha azt akarja hogy a kíséret akkor induljon el amikor leüti az els ő billentyű t az auto kíséret szekcióból. FILL IN/ KITÖLTÉS Nyomja meg a FILL IN gombot bármikor a kíséret közben hogy hozzáadjon egy egy mértékes kitöltést. ACC VOLUME CONTROL/ KÍSÉRET HANGERŐ VEZÉRLÉS Nyomja meg az ACC gombokat, így tudja állítani a kiválasztott kíséret hangerejét. A hanger ő 0 tól 16 ig terjedhet. A jelenlegi hangerő mértéke a kijelzőn látható. REGISTRATION MEMORY/ REGISZTRÁCIÓ MEMÓRIA A hangszere REGISTRATION MEMORY funkciója arra használható hogy 6 szett szólamot tároljon el benne és Automata kíséret beállításokat amiket visszahívhat zenélés közben is egyetlen gomb lenyomásával. A f ő szólam száma(jobb kéz), a split szólam száma(bal kéz), sustain és érintés státusz, tempo érték, transzponálás érték, auto kíséret hanger ő (ACC VOL) és Finger kiválasztás állapot amiket el tud menteni a Regisztrációs memóriába. - A panel beállításokat(lásd feljebb) el tudnak tárolni a 6 közül bármelyik regisztrációs memóriába az [M1],[M2], [M3], [M4], [M5]vagy [M6] gomb megnyomásával és közben a STORE gomb nyomva tartásával. Az [S-1]-[S-6] felirat megjelenik a kijelzőn. Kérjük tartsa észben, hogy akárhányszor beállítást tárol el a regisztrációs memória gombjain, minden előz ő beállítás az adott gombon kitörlődik és felülíródik az újakkal. - A Regisztrációs memória gombjain tárolt adatok egyszerűen visszahívhatóak a kiválasztott gomb megnyomásával. Az [E-1]-[E- 6]felirat megjelenik a kijelzőn. RÖGZÍTŐ FUNKCIÓ A hangszere lehető séget biztosít a dalok rögzítésére és visszajátszására beleértve az akkor szekvenciákat amit az auto kórus funkcióval állított el ő és a dallamokat amiket Ön lejátszott a billentyűzeten. Nyomja meg a RECORD gombot hogy elkezdje a rögzítést. Nyomja meg ismét hogy leállítsa. Nyomja meg a PLAY gombot a lejátszáshoz. HANGMAGASSÁG HAJLÍTÁS/ PITCH BEND A PITCH BEND kerék a billentyű zet bal oldalán található és a hangmagasság hangolására használható. Tekerje felfele a hangmagasság emeléséhez, vagy tekerje lefele a hangmagasság csökkentéséhez. Nyomja fel a kereket a fels ő pozícióba 2 másodpercig, a kijelz ő megjeleníti a hangmagasság tartományt (érzékenység). Használhatja a [+] és [-] vagy a számgombokat [0]-[9] vagy a digitális tárcsát hogy beállítsa az érzékenységet 1-12 félhanggal. A készülék bekapcsolásakor az elő beállítási érzékenység +/- 2 félhang. FEJHALLGATÓ Egy standard sztereo fejhallgató csatlakoztatható a hátlapi PHONE aljzatba privát gyakorláshoz vagy kés ő esti zenéléshez. A belső hangszóró rendszer automatikusan elnémul amin egy fejhallgatót csatlakoztatnak a PHONE aljzatba. A LINE OUT jack használható a hangkimenet továbbítására erősítőre, sztereo hangrendszerre, kever ő konzolra vagy szalagos rögzítőre. SUSTAIN PEDÁL Egy opcionális lábkapcsoló csatlakoztatható a hátsó panel SUSTAIN PEDÁL aljzatába. A SUSTAIN pedál egy csillapító pedál ami a fenntartási funkciót vezérli. Nyomja meg a pedált ha a billenty ű elengedése után elnyújtva akarja a hangot elhalkítani. Ne nyomja le a pedált miközben azt becsatlakoztatja az aljzatba vagy bekapcsolja a hangszert. MIDI MIDI OUT: MIDI adat kimenet a hangszerről egyéb MIDI eszközök vezérléséhez. MIDI IN: Nyomja meg a MIDI IN gombot, a hangszere egyedül a MIDI adatokat fogadja egy küls ő MIDI eszközrő l amit a vezérlésre használhat. Euromusic Kft 8

9 KX3 Stílus lista 1 16 Beat Pop 34 Funk 67 Modern ChaCha 2 8 Beat Pop 35 Funk Shuffle 68 Latin Rock 3 8 Beat Light 36 Hard Rock 69 Ska 4 Folk Rock 37 Rock Boogie 70 Calipso 5 Detroit Pop 38 Rock Pop 71 Reggae 16 6 Pop Shuffle 39 Rock Shuffle 72 Reggae 12 7 Pop Rock 40 6/8 Rock 73 Bluegrass 8 Showtime 41 Rock Ballad 74 Country Pop 9 16 Beat Ball 42 Rock Classical 75 Country Rock 10 Pop Ballad 43 Rock & Roll 76 Country Ball 11 Big Ballad 44 Boogie Woogie 77 Country Pop 12 Piano Ball 45 Twist 78 Country Shuffle 13 Epic Ballad 46 Rockabilly 79 West Shuffle 14 6/8 Ballad R&Roll 80 Polka 15 Eurobeat 48 Rag Time 81 Trad. Waltz 16 Dance Pop 49 Dixieland 82 Sevillana 17 Casa House 50 Big Band 83 Bolero Lento 18 Dance Shufl 51 B. B. Ballad 84 Espagnole 19 Ground Beat 52 Swing 85 Dangdut 20 Synth Boogie 53 Swing Waltz 86 March 21 Disco Party 54 Bebop 87 6/8 March 22 Disco Soul 55 Jazz Ballad 88 Tarantella 23 Disco Trop 56 Jazz Waltz 89 Slow Waltz 24 Disco Funk 57 Fusion 90 Tango Argentine 25 Disco Pop 58 Fusion Shuffle 91 Tango Habanera 26 Polka Pop 59 Mambo 92 Slowfox 27 R & Blues 60 Merengue 93 Viennese 28 R&B Ballad 61 Beguine 94 Fox Trot 29 Fast Gospel 62 Bomba 95 Jive 30 Gospel 63 Guaguanco 96 Rhumba 31 6/8 Blues 64 Pop Bossa 97 Samba 32 Blues Shuffle 65 Bossa Slow 98 Cha Cha 33 Soul 66 Jazz Samba 99 Pasodoble 100 Rap Euromusic Kft 9

10 KX3 Hang lista 1 Grand Piano 44 Contrabass 87 Fifths 2 Brigth Piano 45 Tremolo Strings 88 Bass+Lead 3 Electric Grand 46 Pizzicato Strings 89 New Age 4 Honky Tonk 47 Orchestral Harp 90 Warm Pad 5 El. Piano 1 48 Timpani 91 Polisynth 6 El. Piano 2 49 String Ensem Choir 7 Harpsichord 50 String Ensem Bowed Pad 8 Clavinet 51 Synth Strings 1 94 Metallic Pad 9 Celesta 52 Synth Strings 2 95 Halo Pad 10 Glockenspiel 53 Choir Aahs 96 Sweep Pad 11 Music Box 54 Choir Oohs 97 Rain 12 Vibraphone 55 Synth Voice 98 Sound Track 13 Marimba 56 Orchestral Hit 99 Crystal 14 Xylophone 57 Trumpet 100 Atmospere 15 Tubolar Bells 58 Trombone 101 Brightness 16 Dulcimer 59 Tuba 102 Goblins 17 Drawbar Organ 60 Muted Trumpet 103 Echoes 18 Percussive Org. 61 French Horn 104 Sci-Fi 19 Rock Organ 62 Brass Section 105 Sitar 20 Church Organ 63 Synth Brass Banyo 21 Reed Organ 64 Synth Brass Shamisen 22 Accordion 65 Soprano Sax 108 Koto 23 Harmonica 66 Alto Sax 109 Kalimba 24 Tango Accord. 67 Tenore Sax 110 Bag Pipe 25 Nylon Guitar 68 Baritone Sax 111 Fiddle 26 Steel Guitar 69 Oboe 112 Shanai 27 Jazz Guitar 70 English Horn 113 Thinkle Bell 28 Clean Guitar 71 Basson 114 Agogo 29 Muted Guitar 72 Clarinet 115 Steel Drum 30 Overdriven Guit. 73 Piccolo 116 Wood Block 31 Distortion Guitar 74 Flute 117 Taiko Drum 32 Guitar Harmaon. 75 Recorder 118 Melodic Tom 33 Acoustic Guitar 76 Pan Flute 119 Synth Drum 34 Finger Bass 77 Blown Bottle 120 Reverse Cymbal 35 Pick Bass 78 Shakuhachi 121 Guit. Fret Noise 36 Fretless Bass 79 Whistle 122 Breath Noise 37 Slap Bass 1 80 Ocarina 123 Seashore 38 Slapp Bass 2 81 Square 124 Birds 39 Synth Bass 1 82 Sawthooth 125 Telephone 40 Synth Bass 2 83 Calliope 126 Helicopter 41 Violin 84 Chiff 127 Applause 42 Viola 85 Charang 128 Gunshot 43 Cello 86 Voice 129 Percussions Euromusic Kft 10
