1 Travel Csend avagy az akusztikai élményt záloga PXC 310BT Használati útmutató

2

3 Tartalom Tartalom Fontos biztonsági intézkedések 2 PXC 310 BT 4 Csomag tartalma 6 Termék áttekintése 8 A PXC 310 BT üzembehelyezése 9 Elemcsomag töltése 9 A fejhallgató csatlakoztatása az audio forráshoz 11 Audio kábel csatlakoztatása 14 Fejpánt beállítása 15 A PXC 310 BT használata 16 A fejhallgató be-/kikapcsolása 16 A fejhallgató hallgatási helyzetnek megfelelő beállítása 17 Hangerő szabályozása 18 Csatlakoztatott eszközök távvezérlése a fejhallgató kezelőgombjaival 19 A fejhallgató alapértelmezett beállításainak visszaállítása 19 A PXC 310 BT szállítása 20 A PXC 310 BT tisztítása 21 Hibaelhárítás 22 Kiegészítők és alkatrészek 23 Műszaki jellemzők 24 apt-x audio kódolás 25 Gyártói nyilatkozatok 27 1

4 Fontos biztonsági intézkedések Fontos biztonsági intézkedések Kérjük, a fejhallgató használatbavétele előtt olvassa végig figyelmesen az útmutatót! Mindig tartsa az útmutatót a felhasználók számára könnyen elérhető helyen! Harmadik félnek a fejhallgatót mindig az útmutató kíséretében adja át! Csak olyan repülőgépen használja a fejhallgatót, ahol engedélyezett a Bluetooth jeltovábbítást alkalmazó eszközök használata! Ne használja a fejhallgatót különös figyelmet igénylő helyzetekben (pl. forgalomban vagy szakmunka végzésekor)! A fejhallgatót mindig tartsa szárazon és ne tegye ki szélsőséges hőmérséklet hatásának (normál üzemi hőmérséklet: 10 C 35 C). - A fejhallgatót körültekintéssel használja és tárolja tiszta, pormentes helyen! - Használat után kapcsolja ki a fejhallgatót az elem teljesítményének optimalizálása érdekében! Vegye ki az elemeket, ha a fejhallgatót előre láthatóan hosszabb ideig nem fogja használni! A fejhallgatóban található mágnesek olyan mágneses mezőt hoznak létre, mely veszélyes interferenciát okozhat szívritmus-szabályozó (pacemaker) és beültetett defibrillátor használata esetén. Tartson legalább 3 cm-es távolságot a fejhallgató és a pacemaker, illetve a beültetett defibrillátor között! Kérjük, kímélje hallását, tartózkodjon a magas hangerő szintektől! A Sennheiser fejhallgatók alacsony hangerőnél is kiválóan szólnak. Csak a tartozékként mellékelt hálózati adaptert és töltőkábelt használja! Az áramütés kockázatának csökkentése érdekében ne használja az eszközöket és a hálózati adaptert víz közelében, illetve ne tegye ki azokat eső vagy pára hatásának! Húzza ki a hálózati adaptert a fali konnektorból: az eszközök teljes mértékű áramtalanításához; villámlással kísért vihar közben; ha úgy tervezi, hogy az eszközöket hosszabb ideig nem használja! A hálózati adaptert csak a "Műszaki jellemzők" fejezetben (24.o.) meghatározott áramforrásról működtesse! A hálózati adaptert használatakor ügyeljen a következőkre: biztonságos működési körülmények és könnyű hozzáférhetőség; megfelelő csatlakoztatás a fali konnektorhoz; működtetés csak a megengedett hőmérsékleti tartományban; a túlmelegedés megelőzése érdekében ne tegye ki a hálózati adaptert hosszabb ideig közvetlen napfény hatásának (ld. Műszaki jellemzők - 24.o.)! Ne működtesse az eszközöket és a hálózati adaptert hőforrások közelében! Csak a Sennheiser által előírt tartozékokat/kiegészítőket használjon! 2

5 Fontos biztonsági intézkedések A fejhallgató rendeltetésszerű használata A fejhallgató rendeltetésszerű használata magában foglalja: a használati útmutató elolvasását, különös tekintettel a "Fontos biztonsági intézkedések" c. fejezetre (2.o.); a fejhallgatónak a használati útmutatóban ismertetett működési feltételek és előírások szerinti használatát; A "helytelen használat" azt jelenti, hogy a fejhallgatót a használati útmutatóban leírtaktól eltérő módon vagy körülmények között használja. A Lítium-Polimer elemcsomagra vonatkozó biztonsági intézkedések Helytelen kezelés esetén az elemek szivároghatnak. Szélsőséges esetekben az elemek: túlhevülhetnek, kigyulladhatnak, felrobbanhatnak, füst, illetve gáz távozhat belőlük. A Sennheiser nem vállal felelősséget az erőszakos behatás vagy helytelen használat miatt fellépő károkért. Tartsa az elemeket gyermekek által nem elérhető és nem látható helyen! Ügyeljen a helyes polaritásra! A lemerült elemeket speciális gyűjtőkbe dobja, vagy juttassa vissza a gyűjtéssel foglalkozó kereskedőhöz! Az elemcsomagot csak a megfelelő Sennheiser töltőkkel töltse! Csak 10 C - 40 C külső hőmérséklet tartománynál töltse az elemcsomagot! Ne rongálja meg vagy szedje szét! A hibás eszközből haladéktalanul távolítsa el az elemcsomagot! Csak az eredeti Sennheiser elemcsomagot használja! Ne tárolja ömlesztve a feltöltött elemeket rövidzárlatot, tüzet okozhat! Ne zárja rövidre! Az elemcsomaggal működő eszközöket használat után kapcsolja ki! Ha hosszabb ideig nem használja az elemcsomagot, töltse fel rendszeres időközönként (kb. 3 havonta)! Ne hevítse 70 C fölé, vagyis ne tegye ki közvetlen napfény hatásának, illetve ne dobja tűzbe! A sérült elemcsomagot ne használja tovább! Vegye ki az elemeket, ha a fejhallgatót előre láthatóan hosszabb ideig nem fogja használni! Ne tegye ki nedvesség, ill. pára hatásának! 3

6 PXC 310 BT PXC 310 BT A PXC 310 BT használatával zajos környezetben is zavartalanul élvezheti a zenét. A fülre-fekvő (szupra-aurális), zárt kialakításnak, és a legújabb aktív zajcsillapítási technológiának (NoiseGard) köszönhetően a PXC 310 BT kifejezetten alkalmas repülős szórakoztató rendszerekkel való használatra. A környezeti zaj aktív és passzív csillapítása a zenét zajos környezetben is élvezhetővé teszi. Bluetooth A PXC 310 BT megfelel az új Bluetooth 2.1 szabványnak. A Bluetooth interfészen keresztül a Bluetooth kompatibilis eszközök széles skálájához csatlakoztatható. A Bluetooth vezeték nélküli technológia segítségével a PXC 310 BT 10 m-es hatótávolságon belül képes kommunikálni a Bluetooth kompatibilis eszközökkel (pl. mobiltelefonnal, MP3 lejátszóval, PC-vel vagy PDA-val). apt-x Az apt-x audio kódolással tiszta, erőteljes és telt sztereó hangzásban lesz része. Ez a technológia nemcsak hallhatóvá, hanem érezhetővé is teszi a hangot, ahogy azt az alkotók eredetileg akarták. Az apt-x alkalmazásával a Bluetooth technológia mostantól olyan vezeték nélküli hangminőséget produkál, mely vetekszik a legkiválóbb minőségű vezetékes kapcsolattal. Az apt-x technológiát - jelentősebb műsorszolgáltatóktól kezdve a filmprodukciós stúdiókig. - világszerte használják a kiváló minőségű hang valós idejű továbbítására. A technológia kifejlesztésénél az volt a fő szempont, hogy megfeleljen a zenészek és hangmérnökök szigorú elvárásainak, akik rajonganak az apt-x által kínált kivételes dinamikatartományért és hi-fi minőségű hangzásért. A mostantól normál fogyasztási eszközökön is elérhető apt-x technológia biztosítja, hogy a zenerajongók mindenhol élvezhessék a kizárólag ezen technológia által közvetített, gazdag hangzásélményt. NoiseGard TM A NoiseGard Advance aktív zajkompenzáló rendszer az ellenzaj (ellenfázisú jel) létrehozásával megvalósított zajkioltás elvén működik. Beépített miniatűr mikrofonok rögzítik a fül közelében előforduló alacsonyfrekvenciás (max. 1 khz) környezeti zajokat. A NoiseGard Advance technológia ellenzajt hoz létre (mely azonos a környezeti zajjal, csak ellenfázisú 180 -os fáziseltolás). A létrehozott ellenzaj kioltja a környező zaj túlnyomó részét. TalkThrough A PXC 310 BT fejhallgató TalkThrough funkciót is kínál, melynek segítségével a fejhallgató levétele nélkül is tud beszélgetni. Ha a TalkThrough funkció be van kapcsolva, a fejhallgató külső részére rögzített professzionális minőségű mikrofonok veszik a közvetlen környezet hangjeleit. A zavaró háttérzaj (pl. gázturbinás hajtómű hangja) elektronikusan kiszűrésre kerül, hogy csak a beszélgető partner hangja legyen tisztán hallható. 4

7 További jellemzők PXC 310 BT Egyedülálló hangminőség a szabadalmaztatott "Adaptive Baffle Damping" technológiának és Duofol membránoknak köszönhetően A környezeti zaj optimális kizárása - az aktív és passzív zajcsillapításnak köszönhetően Nagyszerűen használható utazáskor: kényelmes, strapabíró és összehajtható fejhallgató szerkezet, egyoldalasan vezetett, lecsatolható kábellel A lecsatolható kábel eltávolításával a fejhallgató passzív hallásvédő eszközként használható. 5

8 Csomag tartalma Csomag tartalma 1 db PXC 310 BT fejhallgató 1 db BA 370 PX elemcsomag 1 db USB töltőkábel 1 db PSC 03R-050 hálózati adapter, országspecifikus (adapterekkel) 1 db audio kábel (2,5 mm - 3,5 mm jack dugó) 1 db audio adapter (6,35 mm-es jack dugó) 1 db repülőgépes adapter (3,5 mm-es dupla mono jack dugó) 1 db tartótok 1 db gyors üzembehelyezési útmutató 1 db CD ROM az alábbi tartalommal: részletes használati útmutató (PDF fájl) interaktív használati útmutató 6

9 Csomag tartalma Piktogramok áttekintése Piktogramok jelentése egy-egy gomb megnyomása esetén Piktogram Jelentése Nyomja meg röviden ezt a gombot! Tartsa lenyomva ezt a gombot 4 mp-ig! 4s Tartsa lenyomva ezt a gombot, amíg a kívánt beállítás érvénybe nem lép, illetve a kívánt művelet be nem fejeződik! Piktogramok jelentése a LED villogása esetén Piktogram Jelentése Ez a piktogram villogást szimbolizál. Ez a piktogram megszakítást szimbolizál. Ez a piktogram szünetet szimbolizál. Példák a használati útmutatóban használt piktogramokra: Piktogram 3 s Jelentése A LED 3 másodpercenként villan egyet. A LED másodpercenként háromszor villan fel. A LED ritmikusan villog. A LED háromszor villan fel kéken, majd kialszik. Az i piktogram Ez a megjegyzés fontos információt közöl! Az i piktogrammal jelölt megjegyzés a fejhallgató használatára vonatkozó fontos információt közöl. 7

10 Termék Termék áttekintése [1] Fejpánt [6] Fülpárna [2] Mikrofon [7] Mikrofon [3] NoiseGard gomb [8] Aljzat a töltőkábelhez [4] Aljzat az audio kábelhez [9] Elemcsomag tartó rekesz [5] Bluetooth gomb A Kezelőpanel 42 (1) Csillag LED (4) Gyors keresés gomb (2) Gyors keresés gomb (5) Master gomb (3) Hangerő gomb (6) Hangerő gomb 8

11 A PXC 310 BT üzembehelyezése A PXC 310 BT üzembehelyezése Az elem csomag töltése 3h Az elemcsomag első használata előtt töltse azt legalább 3 óra hosszáig! Amikor az elemcsomagot a fejhallgatón kívül tölti, az elemcsomagon található LED [10] pirosan világít. Amikor az elemcsomag teljesen feltöltődött, az elemcsomagon található LED zölden világít. [10] 1 Amikor az elemcsomag lemerülés előtt áll, a fejhallgatón található Csillag LED piros fénnyel villog. Rövid jelzőhangot hall. 3s Használat módja Üzemidő A fejhallgató használata NoiseGard és Bluetooth technológiával A fejhallgató használata NoiseGard funkcióval A fejhallgató használata Bluetooth technológiával 8 óra 20 óra 12 óra Az elemcsomag üzemideje függ az eszköz beállításaitól, a hallgatás körülményeitől és a használt audio forrástól. Az elem energiájának megőrzése Vegye ki az elemeket, ha a fejhallgatót előre láthatóan hosszabb ideig nem fogja használni! Az elemcsomag töltési lehetőségei a b EU UK US AU 9

12 A PXC 310 BT üzembehelyezése Először csatlakoztassa a töltőkábelt [11] az elemcsomaghoz az "a" részben leírt módon, majd csatlakoztassa a töltőkábelt [9] az áramforráshoz a "b" részben leírt módon! A töltőkábel csatlakoztatása az elemcsomaghoz Az elemcsomagot a fejhallgatón belül és kívül is töltheti. Célszerű tartalék elemcsomagot használni (külön megrendelhető). Az elemcsomag töltése az fejhallgatón belül: Nyissa fel az elemcsomag tartó rekesz fedlapját [9] a baloldali fülkagylón! Csatlakoztassa a töltőkábelt [11] a fejhallgatón található, töltőkábel [8] fogadásához való aljzathoz! Az elemcsomag töltése a fejhallgatón kívül: Nyissa fel az elemcsomag tartó rekesz fedlapját [9] a baloldali fülkagylón! Nyomja meg az elemcsomag tartó rekesz mellett található gombot, és vegye ki az elemcsomagot! Csatlakoztassa a töltőkábelt [11] a fejhallgatón található, töltőkábel fogadásához való aljzathoz [8]! A töltőkábel csatlakoztatása a hálózati adapterhez, PC-hez, vagy egyéb USB eszközökhöz Az elemcsomag töltéséhez a töltőkábelt a PC USB aljzatához, a tartozékként mellékelt hálózati adapterhez, vagy egyéb USB eszközökhöz csatlakoztathatja. A töltőkábel csatlakoztatása a PC-hez: Csatlakoztassa a töltőkábel [11] USB csatlakozódugóját a PC USB aljzatához! Az elemcsomag töltődni kezd. Az elemcsomagon található LED [10] pirosan világít. A töltőkábel csatlakoztatása a hálózati adapterhez: Csatlakoztassa a töltőkábelt [11] a hálózati adapterhez! Helyezze fel a tartozékként mellékelt országspecifikus csatlakozódugót a hálózati adapterre! Dugja be a hálózati adaptert a fali konnektorba! Az elemcsomag töltődni kezd. Az elemcsomagon található LED [10] pirosan világít. Töltést követően húzza ki a hálózati adaptert a fali konnektorból! Ha az elemcsomagot a fejhallgatón kívül töltötte: Helyezze be a feltöltött elemcsomagot az elemtartó rekeszbe, úgy, hogy a helyére rögzüljön! Zárja vissza az elemcsomag tartó rekesz fedlapját [9]! 10

13 A PXC 310 BT üzembehelyezése A fejhallgató csatlakoztatása audio forráshoz FIGYELMEZTETÉS! Hibás működés okozta veszély! A közvetített rádióhullámok kárt tehetnek az érzékeny és védelem nélküli eszközökben. A fejhallgatót csak olyan repülőgépeken használja, ahol megengedett a Bluetooth vezeték nélküli jeltovábbítást alkalmazó eszközök használata, vagy alkalmazza az audio kábelt (ld. Audio kábel csatlakoztatása - 14.o.)! A fejhallgató megfelel a Bluetooth 2.1 szabványnak. Ahhoz, hogy az adatokat vezeték nélkül, a Bluetooth technológia igénybevételével tudja továbbítani, először párosítania kell a fejhallgatót az audio forrással. A fejhallgató akár 5 olyan Bluetooth eszköz kapcsolati profilját is képes eltárolni, melyekkel előzetesen párosították. Bekapcsolást követően a fejhallgató automatikusan kapcsolódik ezen eszközök egyikéhez. Ha a fejhallgatót egy hatodik audio eszközzel párosítja, az első Bluetooth eszköz elmentett kapcsolati profilja felülírásra kerül. Ha újra az első audio eszközzel kíván kapcsolatot létesíteni, újból el kell végeznie a fejhallgató és az első eszköz párosítását. Ha az audio forrás nem rendelkezik Bluetooth interfésszel, használja az opcionális dongle-t (ld. Kiegészítők és alkatrészek - 23.o.)! Ez a dongle - azon túl, hogy Bluetooth képességekkel látja el az audio forrást -, apt-x technológiát használ, mely tiszta, erőteljes és telt sztereó hangzást biztosít. Az apt-x alkalmazásával a Bluetooth technológia mostantól olyan vezeték nélküli hangminőséget produkál, mely vetekszik a legkiválóbb minőségű vezetékes kapcsolattal. A fejhallgató és az audio forrás közötti kapcsolat csak akkor lehetséges, ha az audio forrás támogatja az A2DP profilt. 11

14 A PXC 310 BT üzembehelyezése A fejhallgató és az audio forrás párosítása Nyomja meg a Master gombot (5), és tartsa lenyomva, amíg a Csillag LED (1) fel nem villan 3-szor piros fénnyel! A fejhallgató ki kapcsol (ld. A fejhallgató kikapcsolása - 16.o.). Nyomja meg a Master gombot (5), és tartsa lenyomva, amíg a Csillag LED (5) felváltva kéken és pirosan nem villog. Kapcsolja be az audio forráson a Bluetooth funkciót! ( Új eszköz hozzáadása ). Kövesse az audio forrás használati útmutatójában leírtakat! Ha a fejhallgató megfelelő audio forrást talál, az eszközök kicserélik egymás között az azonosításhoz szükséges információkat.ha a fejhallgató megfelelő audio forrást talál, az eszközök kicserélik egymás között az azonosításhoz szükséges információkat. A Csillag LED 3-szor kéken felvillan, és emelkedő sípoló hang hallható. Az eszközök azonosították egymást, és megtörtént a fejhallgató és az audio forrás párosítása. PIN kód Ha az audio forrás jelszót vagy PIN kódot kér, írja be az alapértelmezett PIN kódot: 0000! 1 Ha létrejön a kapcsolat, a Csillag LED (1) kéken lassan tovább villog. 3s 1 Ha a fejhallgató kb. 5 percen belül nem talál eszközt, a Csillag LED (1) háromszor felvillan piros fénnyel, és egy ereszkedő sípolást hall. A fejhallgató ezután 3 percen keresztül próbál kapcsolatot létesíteni az 5 ismerős audio forrás egyikével. Ha nem jön létre kapcsolat, a fejhallgató automatikusan kikapcsol. Ebben az esetben ismételje meg újra a fejhallgató és az audio forrás párosításához szükséges lépéseket! A Bluetooth kapcsolat fényjelzésének be-/kikapcsolása Kapcsolja ki a fejhallgatót (ld. A fejhallgató kikapcsolása - 16.o.)! 1 5 A "Bluetooth kapcsolat" fényjelzésének kikapcsolása: Nyomja meg a Master gombot (5), és tartsa lenyomva, amíg a Csillag LED (1) felváltva kéken és pirosan nem villog. Nyomja le a Hangerő gombot (3) több minr 3 mp-ig! A "Bluetooth kapcsolat" fényjelzésének visszakapcsolása: 3 Nyomja le a Hangerő gombot (6) több minr 3 mp-ig! 12

15 A PXC 310 BT üzembehelyezése A Bluetooth kapcsolat megszakítása A Bluetooth gomb (3) világít, jelezve az aktuális beállítást. Egy kis idő elteltével az elem teljesítményének optimalizálása érdekében a világítás kikapcsol. A Bluetooth funkció aktuális beállításának kijelzéséhez nyomja meg a fejhallgató bármely gombját! 5 Ha meg kívánja szakítani az audio forrással a Bluetooth kapcsolatot, kapcsolja ki a fejhallgatót vagy a Bluetooth funkciót! A fejhallgató kikapcsolása: Nyomja meg a Master gombot (5), és tartsa lenyomva, amíg a Csillag LED (1) fel nem villan 3-szor piros fénnyel! Egy ereszkedő sípolást hall. A Bluetooth kapcsolat automatikusan megszakad. A fejhallgató kikapcsol. A Bluetooth funkció kikapcsolása: Nyomja meg a Bluetooth gombot [5], és tartsa lenyomva, amíg a Csillag LED (1) fel nem villan 3-szor piros fénnyel! A Bluetooth gomb [5] kialszik! A Csillag LED (1) kéken villog, és a Bluetooth funkció kikapcsol. 13

16 A PXC 310 BT üzembehelyezése Az audio kábel csatlakoztatása Az audio kábel csatlakoztatása A fejhallgatót audio kábellel is csatlakoztathatja az audio forráshoz, ha: nem akarja használni a Bluetooth funkciót, nem használhatja a Bluetooth funkciót (egyes légitársaságok nem engedik a Bluetooth jelátvitel használatát), vagy az elemcsomag lemerült. Ha az audio kábelt csatlakoztatja a fejhallgatóhoz, a Bluetooth funkció nem kapcsolható be. 1 Ha már csatlakoztatta a fejhallgatót az audio forráshoz a Bluetooth interfészen keresztül, az audio kábel csatlakoztatásakor a Bluetooth kapcsolat automatikusan megszakad. A Csillag LED (1) háromszor villog, és egy ereszkedő sípolást hall. Csatlakoztassa az audio kábel 2,5 mm-es csatlakozódugóját a fejhallgató audio kábel aljzatához [4]! Csatlakoztassa az audio kábel 3,5 mm-es csatlakozódugóját [12]: az audio forrás fejhallgató aljzatához vagy a 6,35 mm-es jack aljzathoz [13] való audio adapterhez, ha az audio kábel 3,5 mm jack dugója túl kicsi, vagy a repülőgépes adapterhez [14], ha a fejhallgatós repülőgépes szórakoztató rendszerhez kívánja használni! 1 Ha az audio kábelt csatlakoztatta az audio forráshoz, az audio forrás hangját hallja, és a Csillag LED (1) kéken villog. Az audio kábelkapcsolat megszüntetése Ha a fejhallgatót csak Bluetooth fejhallgatóként vagy passzív hallásvédő eszközként kívánja használni, kihúzhatja az audio kábelt. Húzza ki az audio kábel 2,5 mm-es csatlakozódugóját a fejhallgató audio kábel aljzatából! Az audio kábel kihúzásakor a Bluetooth funkció nem kapcsol be automatikusan. Kapcsolja vissza a Bluetooth funkciót (ld. A Bluetooth funkció be-/kikapcsolása - 18.o.)! 14

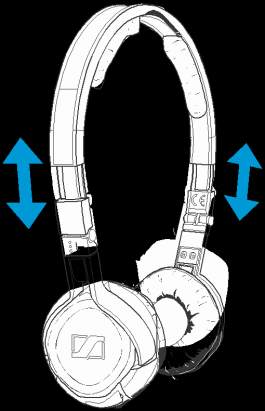

17 A PXC 310 BT üzembehelyezése A fejpánt beállítása Az optimális átvitel, a jó zajcsillapítás és a lehető legnagyobb kényelem érdekében a fejpántot úgy kell beállítani, hogy az megfelelően illeszkedjen a fejhez: A fejhallgató viselésekor a fejpántnak a fejtetőn kell körbefutnia. Úgy állítsa be a fejpánt hosszát, hogy: a fülpárnák kényelmesen feküdjenek a fülre, füle körül egyenletes, enyhe nyomást érezzen, a tökéletes illeszkedés biztosított legyen! A végső beállítást zajos környezetben célszerű végezni! 15

18 A PXC 310 BT A PXC 310 BT használata A fejhallgató be-/ kikapcsolása FIGYELMEZTETÉS! Magas hangerő okozta halláskárosodás veszélye! A fülhallgató használatakor ne alkalmazzon hosszú ideig magas hangerőt, mert ez tartós halláskárosodáshoz vezethet. Kérjük, kímélje hallását, tartózkodjon a magas hangerő szintektől! A Sennheiser fejhallgatók alacsony hangerőnél is kiválóan szólnak. A hangerőt közepes szintre állítsa! A fejhallgató bekapcsolása Nyomja meg a Master gombot (5), és tartsa lenyomva, amíg a Csillag LED (1) kéken nem villog! Emelkedő sípolást hall. 5 Ha először kapcsolja be a fejhallgató, akkor az automatikusan párosítás üzemmódba kapcsol. A fejhallgató Bluetooth kompatibilis eszközzel való párosításra vár (ld. 11.o.). Ha a fejhallgatót már párosította egy audio forrással, a Bluetooth kapcsolat automatikusan létrejön. Egy emelkedő sípolást hall. Ha a fejhallgatót már párosította egy audio forrással, de az audio forrás ki van kapcsolva, vagy hatótávolságon kívül van, a Csillag LED kéken villog. A fejhallgató 3 percig próbál kapcsolatot létesíteni az 5 ismert audio forrás egyikével. Ha nem jön létre kapcsolat, a fejhallgató automatikusan kikapcsol. 5 A fejhallgató kikapcsolása Nyomja meg a Master gombot (5), és tartsa lenyomva, amíg a Csillag LED (1) fel nem villan 3-szor piros fénnyel! Egy ereszkedő sípolást hall. A Bluetooth kapcsolat automatikusan megszakad. A fejhallgató kikapcsol. 16

19 A PXC 310 BT A fejhallgató hallgatási helyzetnek megfelelő beállítása A fejhallgató NoiseGard, Bluetooth és TalkThrough funkciót is kínál. Ezeket a funkciókat a hallgatási helyzettől függően be-/kikapcsolhatja. A NoiseGard funkció be-/ kikapcsolása A NoiseGard gomb [3] világít, jelezve az aktuális beállítást. Egy kis idő elteltével az elem teljesítményének optimalizálása érdekében a világítás kikapcsol. A NoiseGard aktív zajkompenzáció aktuális beállításának kijelzéséhez nyomja meg a fejhallgató bármely gombját! 2s Ahhoz, hogy a NoiseGard funkció aktív legyen, be kell kapcsolni! Ha a NoiseGard funkció ki van kapcsolva, a PXC 310 BT hagyományos fejhallgatóként használható. A NoiseGard funkció bekapcsolása: Nyomja le a NoiseGard gombot [3] 2 mp-ig! A gomb pirosan világít, és a NoiseGard funkció bekapcsol. A NoiseGard funkció kikapcsolása: Nyomja le a NoiseGard gombot [3] 2 mp-ig! A piros háttérvilágítás kialszik, és a NoiseGard funkció kikapcsol. Az elem energiájának megőrzése Az elem teljesítményének optimalizálása érdekében használat után kapcsolja ki a NoiseGard funkciót! A TalkThrough funkció be-/ kikapcsolása A fejhallgató kitűnően csillapítja a környező zajt. A TalkThrough funkció segítségével a NoiseGard funkció bekapcsolását követően is zavartalanul tud beszélgetni. A TalkThrough funkció bekapcsolása: Nyomja meg röviden a NoiseGard gombot [3]! A Csillag LED (1) pirosan világít. A TalkThrough funkció bekapcsol. A TalkThrough funkció kikapcsolása: Nyomja meg röviden a NoiseGard gombot [3]! A Csillag LED (1) kialszik. A TalkThrough funkció kikapcsol. 17

20 A PXC 310 BT A Bluetooth funkció be-/ kikapcsolása A fejhallgató a Bluetooth interfészen keresztül a Bluetooth kompatibilis eszközök széles skálájához csatlakoztatható. A Bluetooth funkció bekapcsolása: Nyomja meg a Bluetooth gombot, és tartsa lenyomva, amíg a Csillag LED fel nem villan 3-szor kék fénnyel! A Bluetooth funkció bekapcsol. A Bluetooth funkció kikapcsolása: Nyomja meg a Bluetooth gombot, és tartsa lenyomva, amíg a Csillag LED fel nem villan 3-szor piros fénnyel! Egy emelkedő sípolást hall. A Bluetooth gomb kialszik! A Csillag LED kéken villog, és a Bluetooth funkció kikapcsol. Hangerő szabályozása A fejhallgató az audio jelek és a TalkThrough funkció hangerejének szabályzását is lehetővé teszi: Kezelőgomb Időtartam Funkció Kezelőgomb Időtartam Funkció Fokozatonként növeli a hangerőt Folyamatosan növeli a hangerőt Fokozatonként csökkenti a hangerőt Folyamatosan csökkenti a hangerőt A megfelelő gomb rövid megnyomásával a hangerő fokozatonként nő, illetve csökken; ha lenyomva tartja a gombot, a hangerő folyamatosan változik. A minimális, illetve maximális hangerő elérésekor egy jelzőhangot hall. 18

21 A PXC 310 BT Csatlakoztatott eszközök távvezérlése a fejhallgatóról A fejhallgató gombjaival a PXC 310 BT-hez csatlakoztatott bármely - AVRCP profilt támogató - eszközt közvetlenül távvezérelheti. Kérjük, ellenőrizze az audio forrás használati útmutatójában, hogy az adott eszköz támogatja-e az AVRCP profilt! Ha az eszköz nem támogatja az AVRCP profilt, opcionális dongle-t is használhat. ipod dongle vagy USB dongle használata esetén is távvezérelheti a csatlakoztatott eszközöket a fejhallgatóról. Az audio forrás távvezérlése a fejhallgatóról Ha létrejött a Bluetooth kapcsolat az audio forrással (pl. ipod, MP3 vagy CD lejátszó), a következőképpen távvezérelheti az audio forrást a PXC 310 BT gombjaival: Kez.gomb Időtartam Funkció Fokozatonként növeli a hangerőt Folyamatosan növeli a hangerőt Ugrás a következő műsorszámr a Gyors keresés előre Műsorszám lejátszása és ismétlése Kez.gomb Időtartam Funkció Fokozatonként csökkenti a hangerőt Folyamatosan csökkenti a hangerőt Ugrás az előző műsorszámra Gyors keresés vissza Lejátszás megállítása (jelzőhang) A fejhallgató alap értelmezett beállításainak visszaállítása A fejhallgató hangerő és csatlakoztatási beállításait visszaállíthatja az eredeti értékekre/beállításokra. Ezzel a funkcióval kivédheti, hogy a fejhallgatót használó másik személy hozzáférjen az Ön Bluetooth-kompatibilis eszközeihez. Ezt követően 5 új eszközt párosíthat a fejhallgatóval s 5s Nyomja meg a Master gombot, és tartsa lenyomva, amíg a Csillag LED fel nem villan 3-szor piros fénnyel! A fejhallgató ki kapcsol (ld. A fejhallgató kikapcsolása - 16.o.). Nyomja meg a Master gombot, és tartsa lenyomva, amíg a Csillag LED felváltva kéken és pirosan nem villog. Nyomja meg a Bluetooth gombot, és tartsa lenyomva, amíg a fejhallgató alapértelmezett beállításai vissza nem térnek! 19

22 A PXC 310 BT szállítása A PXC 310 BT szállítása A helytakarékos szállítás érdekében a fejhallgató lapos formájúra, és kompakt méretűre hajtható: Forgassa el 90 -kal a kagylókat! Hajtsa be a kagylókat a fejpánt alá! A laposra hajtott fejhallgatót helyezze be a tokba az ábrán látható módon! A tartozékok a tok fedlapjában szállíthatók: - Audio adapter (6,35 mm-es jack dugó) - Repülőgépes adapter (3,5 mm-es dupla mono jack dugó) 20

23 A PXC 310 BT tisztítása A PXC 310 BT tisztítása A fejhallgató tisztítása FIGYELMEZTETÉS! A különféle folyadékok károsíthatják az eszköz elektronikáját! Az eszköz burkolatába bejutó folyadék rövidzárlatot okozhat és károsíthatja az elektronikát. Ne vigyen folyadékot az eszköz közelébe! Ne használjon semmilyen oldószert vagy tisztítószert! Higiénés okokból a fejhallgatót tisztítsa rendszeres időközönként: Tisztítás előtt győződjön meg arról, hogy a fejhallgató nincs éppen újratöltés alatt! A fejhallgatót csak puha, enyhén benedvesített törlőruhával tisztítsa! Fülpárnák cseréje A fülpárnák cserélhetők. Csere fülpárnák kiegészítőként vásárolhatók. (ld. Kiegészítők és alkatrészek - 23.o.). Fogja meg a fülpárna kagyló mögötti szélét, és felfelé húzva válassza le a fülpárnát a kagylóról! Helyezze fel az új fülpárnát a kagylóra! 21

24 Hibaelhárítás Hibaelhárítás Hibajelenség Valószínűsíthető ok Megoldás Nincs működésre utaló jel a fejhallgatót nem lehet bekapcsolni. Az elemcsomag lemerült Töltse újra az elemcsomagot (ld. 9.o.)! Nincs audio jel, ha az audio kábelt csatlakoztatja. A Bluetooth kapcsolat alatt nincs audio jel. A fejhallgató párosítása sikertelen A NoiseGard funkció működése közben nincs audio jel. A fejhallgató nem reagál a kezelőgombok megnyomására. A Bluetooth kapcsolat hirtelen megszakad. Rosszul csatlakoztatta az audio kábel csatlakozódugóját. A fejhallgató ki van kapcsolva. A fejhallgatót nem párosította az audio forrással. A fejhallgató Bluetooth funkciója ki van kapcsolva. Az audio kábelt csatlakoztatta a fejhallgatóhoz. A hangerő túl alacsonyra van állítva. A párosítás funkció nem működik. Az audio forrás ki van kapcsolva. A fejhallgató ki van kapcsolva. A TalkThrough funkció be van kapcsolva. TalkThrough üzemmódban az audio jel nem hallható. A fejhallgató hibásan működik. Túl sokáig tartotta lenyomva a Bluetooth gombot! Ellenőrizze az audio forráshoz való csatlakozást (ld. 14.o.)! Kapcsolja be a fejhallgatót (ld. 16.o.)! Ellenőrizze, hogy párosította-e a fejhallgatót! Szükség esetén párosítsa újra a fejhallgatót az audio forrással (11.o.)! Kapcsolja be a fejhallgató Bluetooth funkcióját (18.o.)! Az audio kábel csatlakoztatásával automatikusan megszakad a Bluetooth kapcsolat. Távolítsa el az audio kábelt, és kapcsolja vissza a Bluetooth funkciót (ld. 14.o.)! Növelje a hangerőt (ld. 18.o.)! Ellenőrizze, hogy az audio forrás támogatja-e az A2DP profilt! Ha nem támogatja, használja az opcionális dongle-t! Kapcsolja be az audio forrást (ld. 11.o.)! Kapcsolja be a fejhallgatót (ld. 16.o.)! Kapcsolja ki a TalkThrough funkciót (17.o.)! Vegye ki az elemcsomagot a fejhallgatóból! Helyezze vissza az elemcsomagot a fejhallgatóba! Kapcsolja be újra a fejhallgatót! Kapcsolja be a Bluetooth funkciót (ld. 18.o.)! 22

25 Kiegészítők és alkatrészek Kiegészítők és alkatrészek A következő PXC 310BT kiegészítők Sennheiser szakkereskedőktől szerezhetők be: Cikkszám Kiegészítő/alkatrész Fülpárnák, 1 pár Fejpánt párnázat, 1 pár PSC 03R-050 hálózati adapter, 4 országspecifikus adapterrel (EU/UK/US/AU) Audio kábel (2,5 mm - 3,5 mm jack dugó) Repülőgépes adapter 3.5 mm-es dupla mono jack dugó USB kábel (mikrousb - USB) BA 370 PX elemcsomag BTD 300 Audio BTD 300 USB BTD 300 i 23

26 Műszaki Műszaki jellemzők Jelátalakító típusa Kagyló kialakítása Frekvenciamenet Névleges impedancia aktív/passzív dinamikus, zárt szupra-aurális Hz 590/100 Ω Hangnyomásszint 1 khz-nél és 1 Volt-nál 107 db SPL THD 1 khz-nél < 0.1% Audio csatlakozó Audio adapter Repülőgépes adapter Kábelhossz Audio kábel Töltőkábel Tömeg BA 370 PX elemcsomag Töltési idő Üzemidő Üzemi hőmérséklet Tárolási hőmérséklet Passzív zajcsillapítás NoiseGard aktív zajkompenzáció PSC 03R-050 hálózati adapter 3,5 mm-es sztereó jack dugó 6,35 mm-es sztereó jack dugó 3,5 mm-es dupla mono jack dugó 1,4 m 0,8 m 105 g 3.7 V; 250 mah Lítium-Polimer 3 óra 8 óra/12 óra/20 óra 0 C C -10 C C 25 db 23 db Névleges bemeneti feszültség V~ Névleges bemeneti áram Hálózati frekvencia Névleges kimenő-feszültség Névleges kimenő-áram Üzemi hőmérséklet Tárolási hőmérséklet Relatív páratartalom Tömeg Bluetooth max. 0,2 A Hz 5 V max. 0,5 A 0 C C 40 C C 20-90% RH kb.. 61 g Bluetooth Hatótávolság Átviteli frekvencia Protokoll AVRCP Kodek v EDR max. 10 m 2.4 GHz A2DP, SBC, apt-x 24

27 apt-x audio kódolás apt-x audio kódolás Rendkívüli hangminőség Az apt-x technológia az, amire a vezeték nélküli hang már régóta várt. Az apt-x audio kódolással tiszta, erőteljes és telt sztereó hangzásban lesz része. Ez a technológia nemcsak hallhatóvá, hanem érezhetővé is teszi a hangot, ahogy azt az alkotók eredetileg akarták. Az apt-x alkalmazásával a Bluetooth technológia mostantól olyan vezeték nélküli hangminőséget produkál, mely vetekszik a legkiválóbb minőségű vezetékes kapcsolattal. Professzionális minőségi hangzás Az apt-x technológia eddig a pillanatig a professzionális hangipar legféltettebb titkának számított. A apt-x technológiát - jelentősebb műsorszolgáltatóktól kezdve a filmprodukciós stúdiókig. - világszerte használják a kiváló minőségű hang valós idejű továbbítására. A technológia kifejlesztésénél az volt a fő szempont, hogy megfeleljen a zenészek és hangmérnökök szigorú elvárásainak, akik rajonganak az apt-x által kínált kivételes dinamika-tartományért és hi-fi minőségű hangzásért. A mostantól normál fogyasztási eszközökön is elérhető apt-x technológia biztosítja, hogy a zenerajongók mindenhol élvezhessék a kizárólag ezen technológia által közvetített, gazdag hangzásélményt. Forradalmi Bluetooth hangtovábbítás A Bluetooth technológia forradalmasította kommunikációnkat, illetve életvitelünket, mivel megszabadított minket a kábelekkel való bajlódástól, és lehetővé tette, hogy szabadon mozogjunk. Ha a mobiltelefonos beszélgetéseknél használ Bluetooth fülhallgatót, biztosan elégedett a hangzással, de sztereó hangzás közvetítéséhez egy kis segítségre van szükség.. Az apt-x a Bluetooth-on belül működik, CD minőségű hangot továbbítva, és biztosítva, hogy a lehető legélvezetesebb legyen a vezeték nélküli zenehallgatás. Annak érdekében, hogy a Bluetooth A2DP profilon belül két-csatornás digitális hangzás valósuljon meg,, az audio jelek tömörítésére van szükség. Míg a hagyományos audio tömörítési technológiák nehezen biztosítanak teljes sávszélességet és hi-fi minőségű hangot a Bluetooth átvitellel, az apt-x segítségével zenegyűjteményét a lehető legteljesebb, leggazdagabb hangzással élvezheti. apt-x örökség Ha valaha is volt már moziban, illetve hallgatott már rádiót, akkor valószínűleg hallotta már az apt-x technológiát működés közben. Világszerte több mint rádióállomás és a legkiválóbb filmstúdiók ezrei bízzák magukat az apt-x technológiára, ha kiváló minőségű hangtovábbításról van szó. A jelenleg apt-x-ként ismert digitális tömörítési technológiát eredetileg Észak-Írországban, a belfasti Queen's University falain belül fejlesztették ki. A technológiát először rádió automatizálási alkalmazásokhoz dobták piacra, hogy a számítógép merevlemezén CD minőségű hanganyagokat lehessen tárolni, majd rádióműsorokban közvetlenül lejátszani, így automatizálva a DJk tevékenységét. A technológia kedvező fogadtatása további kutatásokat és fejlesztéseket eredményezett, és a '90-es években a technológiát műsorszóró és filmgyártó stúdiók használták világszerte, hi-fi minőségű, alacsony latenciaidejű hangtovábbításhoz, korlátozott sávszélességet biztosító helyzetekben. A broadcast és filmgyártás piacán szerzett elismerés alapjául szolgáló tulajdonságok miatt jelent az apt-x technológia tökéletes megoldást a vezeték nélküli eszközökön való hi-fi minőségű hangtovábbításhoz is. Az apt-x technológia professzionális hanggal ajándékozza meg a kifinomult ízlésű vásárlóközönséget. 25

28 apt-x audio kódolás Az apt-x legfőbb tulajdonságai A referencia közönséggel végzett hallgatási tesztek azt mutatták, hogy a Bluetooth jeltovábbításnál alkalmazott apt-x technológia által közvetített hang semmiben sem különbözik a vezetékes technológia által közvetített hangtól. Az MP3 vagy AAC pszichoakusztika-alapú technológiáktól eltérően, az apt-x a hangminőség romlása nélkül képes a hang továbbításra. Dinamika-tartomány: >92 db (16 bites hang) és >120 db (24 bites hang). Az apt-x mindenre kiterjedő felépítése a véletlen bithibákkal szemben nagyfokú védelmet biztosít, az emberi fül hallásgörbéjéhez igazított bithiba görbével. Az apt-x csatlakozási és szinkronizálási technikákat is alkalmaz, hogy szilárd kapcsolatot biztosítson, és kedvezőtlen körülmények között is képes legyen a hangtovábbításra. A professzionális audio tömörítési technológiák közül ez a technológia kínálja a jelfeldolgozásból adódó legrövidebb késleltetést. Számos jelenlegi vezeték nélküli eszköznél tapasztalható nem kívánt késleltetés, mely ajakszinkron (Lip-Sync) problémákat okoz. Az apt-x a vezeték nélküli audio jelek valós idejű továbbítására képes, melynek köszönhetően videó eszközökkel használva is tökéletes az összhang. Az apt-x kódolású audio jel tisztán illeszkedik a vezeték nélküli átviteli szabványben rendelkezésre álló sávszélességbe, hatékony megoldást kínálva korlátozott sávszélességű kapcsolatok esetén is. Gyártói nyilatkozatok Garancia A Sennheiser electronic GmbH & Co. KG 24 hónapos garanciát nyújt erre a termékre. Az aktuális garancia feltételekkel kapcsolatos információkért látogasson el a weboldalra, vagy lépjen kapcsolatba a helyi Sennheiser képviselettel! CE megfelelőségi nyilatkozat Ezek az eszközök a következő irányelvek alapvető előírásainak és rendelkezéseinek felelnek meg: R&TTE irányelv (1999/5/EU) EMC irányelv (2004/108/EU) Kisfeszülségű készülékekre vonatkozó irányelv (2006/95/EU) RoHS irányelv (2002/95/EU) WEEE irányelv (2002/96/EU) Elemekre vonatkozó irányelv (2006/66/EU) A nyilatkozat a internetes oldalon keresztül elérhető. Kérjük, az eszközök üzembehelyezése előtt tekintse át a felhasználási ország vonatkozó előírásait! Védjegyek A Sennheiser és a NoiseGard TM a Sennheiser electronic GmbH & Co. KG. bejegyzett védjegye. A Bluetooth világmárka név és logó a Bluetooth SIG, Inc. bejegyzett védjegye és tulajdona. Az ipod és az iphone az Apple Computer, Inc. bejegyzett védjegye. 26

29

30 Audio Partner Kft Budaörs, Építők útja 2-4. Tel: Fax:
