1 Távközlési kábelek Szimmetrikus kábelek: - vezetı - ér (szigetelt vezetı) - sodrási elemek (érnégyesek) - köpeny - védıburkolat(ok) Vezetı (ér): 99,99% réz helyi kábel 0,4-0,6-0,8 mm átm., távkábelek 0,9mm 6-15mm átm => hidegen húzzák az eredménynek folytonosnak, egyenletes felületőnek, kör keresztmetszetőnek és sérülésmentesnek kell lennie lágyítani kell ( C gız, vagy indukciós hevítés) érszigetelı: papír, PVC, PE A papírszigetelés sokáig egyeduralkodó volt. Tulajdonságai: - 1, vagy két réteg - 0,05mm papírszalag - átfedı tekercselés, ellentétes irányban a rétegek - távkábel: papír-légtér szigetelés. (papírkordel és erre papírszigetelés)

2 Száraz állapotban jó csak a szigetelés, ilyenkor 2,1 2,3 a permittivitás. Nedvesség hatására ez romlik => mőanyag szigetelés PVC: - kell hozzá lágyító és színezıanyag - granulátum - 180C-on csigapréssel viszik fel a vezetıre - épületen belülre (fali és switchkábelek) PE: - jobb, mint a PVC - föld alatti és önhordó légkábelekhez is - régen tömör, ma habosított kivitelben - eredı permittivitás 1,4 1,7 - ha vazelint is használnak, az együttes permittivitás nagyobb lenne (2 felett), nıne a kapacitás, azonos kapacitás mellett, nagyobb lenne a kábel (nem kívánatos) A habosítás mértékével csökkenthetı a permittivitás (több levegı) - Tovább fejlesztett változat a bırös érszigetelés. A habosítást egy második tömör réteggel zárják le. Jobb villamos más mechnaikai paraméterek. Sodratelemek: - az elemeket összesodorják - pársodrás, csillagnégyes, DM érnégyes Pársodrás már nem divat, külföldön elıfordul. Dieselhorst-Martin: - egy-egy érpár egymástól eltérı sodratmagassággal megsodorva - egy harmadik sodrásmagassággal a kettı érpár is - az érpárokat egyenként és az egyesített sodratot is lekötik színes fonallal (azonosítás)

3 Csillagnégyes - négy szigetelt ér - egy elméleti négyzet csúcsain - egy fonallal van lekötve az egyesített négyes, kivéve, ha habosított az érszigetelés - ilyenkor az ereket színezik habosított polietilén érszigeteléső érnégyesek színjelölése: négyes a ér b ér c ér d ér 1. (kezdı) piros fehér fekete szürke 2. (irányjelzı) zöld fehér fekete szürke 3. sárga fehér fekete szürke 4. kék fehér fekete szürke 5. barna fehér fekete szürke Kábelsodratok: - A kábelsordrat a sodratelemekbıl felépülı magasabb szintő struktúra. - A kábelsodratot övszigetelés fogja körül, ez így együtt = kábellélek A kábellélek két féle lehet: - koszorús (koszorúsodrat) - pászmás szerkezető - a kettı kombinációja A papírszigeteléső kábelek mindig koszorús felépítésőek: - ha a kábel magjában egy négyes van, akkor körülötte éppen 6 db négyes helyezhetı el. (1. koszorú) - A 2. koszorúban 12 érnégyes helyezhetı el. Példa: 37x4/0,9 DM kábel: magban: 1 DM négyes 1. koszorú 6 DM négyes 2. koszorú 12 DM négyes 3. koszorú 18 DM négyes Az egymás fölötti koszorúelemeket ellentétes irányban megsodorják. oka:

4 - áthallás csökkentése - hajlíthatóság javítása Övszigetelés: - A külsı koszorúsodrat után viszik fel. - többrétegő papírszalag - átütési szilárdság biztosítása a köpeny és a kábellélek között - hıpajzs funkció a köpenyezés elıtt - az övszigetelés sodrási iránya ellentétes az utolsó réteg koszorúsodratéval - színes fonállal jelzik a gyártási évet és a gyártót Vazelintöltéső Qv kábel: (nem papírszigetelés, modernebb) - kiindulás nem DM, hanem csillagnégyes (csn) - 5x4 alappászma sodrása - ezekbıl sodorják tovább a nagyobb egységeket alappászma ap 5x4 5x4 fıpászma fp 25x4 5ap 5x 5x4 középpászma kp 50x ap 10x 5x4 szuperpászma szp 100x4 4 fp 4 x 5 x 5x4 A pászmák a kábelstruktúrában elfoglalt helyük szerint színjelzést kapnak (lekötıfonál). - kezdıpászma: piros - irányjelzı pászma: zöld - további páratlan pászmák: sárga - további páros pászmák: kék

5 A pászmák a sodrástól deformálódnak, de végül kör alakú lesz a kábel a köpeny kényszerítı hatása miatt. A pászmákból készített kábellélek üres részeit vazelinnel töltik fel. Jellemzık: - hossz és keresztirányban víz- és légzárás - ε r 2,3 - Cseppenéspont: 55C - vezetékrıl letörölhetı - emberre és a kábelre nem lehet káros hatású Vazelintöltés és a maradék szerkezet készítése: 1. kábellélek => zárt csırendszer 2. cseppenéspont feletti vazelint néhány bar nyomással bepréselik 3. a töltırendszer kimenetén felviszik az övszigetelést (hosszanti irányban, min. 4mm túlfedéssel) /papír vagy mőanyag/ 4. 0,2mm két oldalán PE bevonatos Alufólia (sodrat átmérıtıl függıen 4-18mm átlapolással) 5. PE köpeny felvitele (összeheged az Alufólia PE bevonatával) Ezt a szerkezetet LAP (Laminated Aluminum Poliethylene) nevezik. Az alufólia elektrosztatikus védelmet és vízgızzárást biztosít. A fenti lépéssorozat egy gépen integráltan megy végbe! A fenti eljárással készülı kábeltípusok: Qv : hab-bır PE szigeteléső vazelintöltéső helyi távbesz. kábel TQv: körzetkábel Qf: falikábel QL: légkábel Qvr: jó védıtényezıs Qv kábel További tipikus kábeltípusok: PE köpenyő kábelek: Qv és TQv. Kültéri felhasználásra, ezért a PE köpeny 2% kormot tartalmaz UV ellen. Felirat (szignátor): - kábeltípus - gyártási év

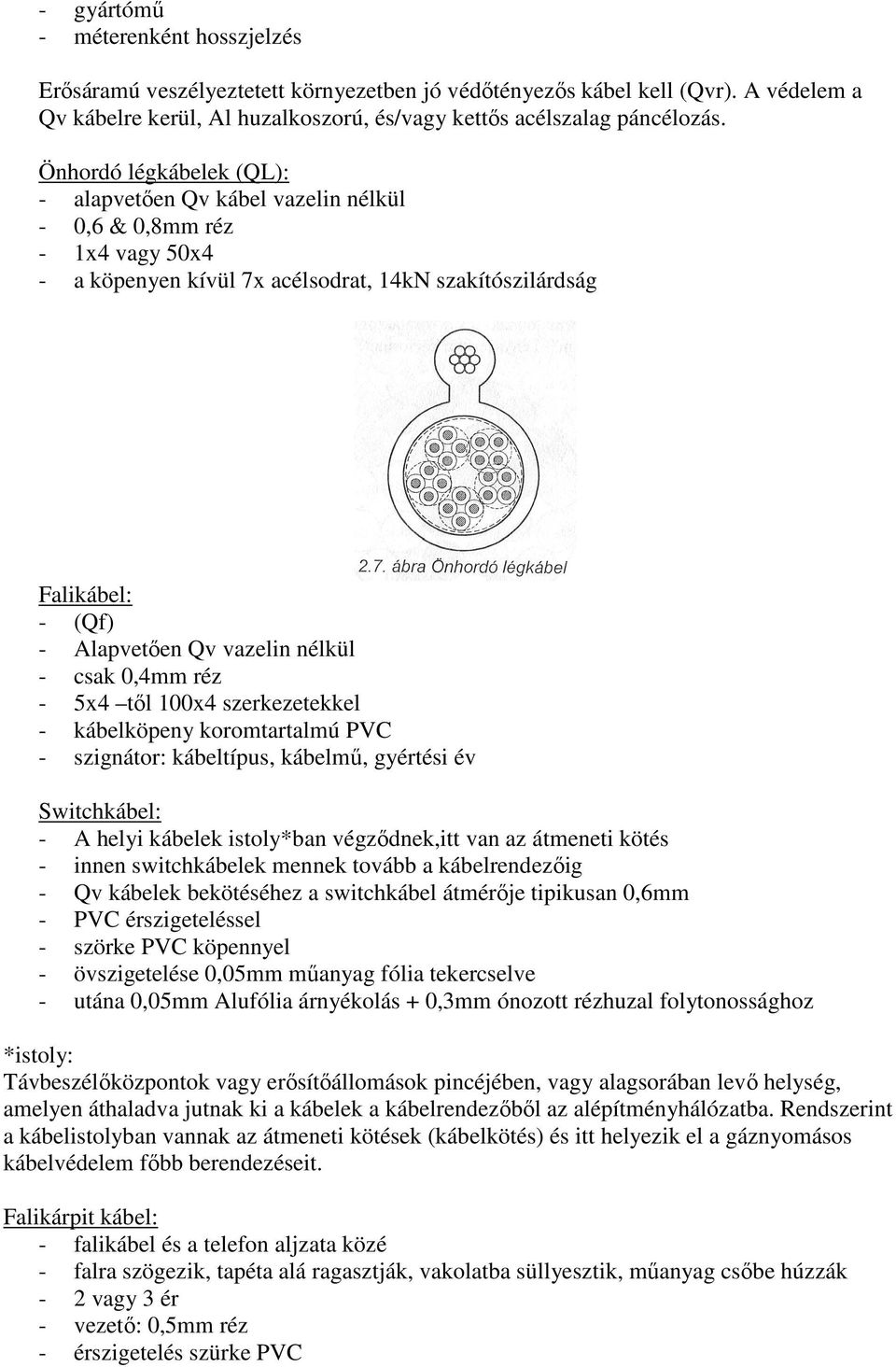

6 - gyártómő - méterenként hosszjelzés Erısáramú veszélyeztetett környezetben jó védıtényezıs kábel kell (Qvr). A védelem a Qv kábelre kerül, Al huzalkoszorú, és/vagy kettıs acélszalag páncélozás. Önhordó légkábelek (QL): - alapvetıen Qv kábel vazelin nélkül - 0,6 & 0,8mm réz - 1x4 vagy 50x4 - a köpenyen kívül 7x acélsodrat, 14kN szakítószilárdság Falikábel: - (Qf) - Alapvetıen Qv vazelin nélkül - csak 0,4mm réz - 5x4 tıl 100x4 szerkezetekkel - kábelköpeny koromtartalmú PVC - szignátor: kábeltípus, kábelmő, gyértési év Switchkábel: - A helyi kábelek istoly*ban végzıdnek,itt van az átmeneti kötés - innen switchkábelek mennek tovább a kábelrendezıig - Qv kábelek bekötéséhez a switchkábel átmérıje tipikusan 0,6mm - PVC érszigeteléssel - szörke PVC köpennyel - övszigetelése 0,05mm mőanyag fólia tekercselve - utána 0,05mm Alufólia árnyékolás + 0,3mm ónozott rézhuzal folytonossághoz *istoly: Távbeszélıközpontok vagy erısítıállomások pincéjében, vagy alagsorában levı helység, amelyen áthaladva jutnak ki a kábelek a kábelrendezıbıl az alépítményhálózatba. Rendszerint a kábelistolyban vannak az átmeneti kötések (kábelkötés) és itt helyezik el a gáznyomásos kábelvédelem fıbb berendezéseit. Falikárpit kábel: - falikábel és a telefon aljzata közé - falra szögezik, tapéta alá ragasztják, vakolatba süllyesztik, mőanyag csıbe húzzák - 2 vagy 3 ér - vezetı: 0,5mm réz - érszigetelés szürke PVC

7 Bronz huzalpár: - régi elavult - kisfeszültségő szabadvezeték keresztezésére, elıfizetıi leágazáshoz - 1,3 éa 2,1mm átm. ezüstbronz huzalpár - hidegálló kábelipari PVC 1% korommal - szigetelt ér átmérıje 4,6 és 5,5mm Távbeszélı légvezeték: - ma már nem létesítenek légvezetéket, de még sok van - szigeteletlen kadmiumbronz átm.: 1,5 és 2,0mm - szigeteletlen ezüstbronz 1,8 és 2,3mm Fémköpenyő kábelek: - papír érszigetelésnél ólomköpeny ólompréssel kerül fel - prés: 0,5 0,8% Antimonnal ötvözött ólmot 200C-on 3-500bar nyomáson a kábellélekre (olvadáspont alatt!) - Az Antimontól kevésbé fárad ki az ólomköpeny o behúzókábel: + bitumen ragasztóréteg, PVC/PE védıköpeny o páncéloskábel: bitumen párnázás: 4 réteg bitumen / 3 réteg papírszalag kettıs acélszalag páncél burkolat: bitumenes kenderfonat, vagy bitumen+pvc köpeny folyampáncélos kábel: kettıs ólomköpeny, a párnarétegekre zárt szerkezető acél drótpáncélzat => 30 40kN húzóerıt is elviselt.

8 KOAXkábelek: Koaxiális kábel: az egyes vezetık egymáshoz képest koncentrikus körök formájában helyezkednek el. Ismeretes még a koaxiális csı elnevezés is. Méret megadás: A belsı vezetı külsı átmérıje / külsı vezetı belsı átmérıje. Hírközlési célú: Pl. 1,2 / 4,4mm (magyar posta 60-as évektıl rendszeresítette) Ha több kábel van összevonva, akkor jelzik ezt is: T4 vagy T6 ( négycsöves és hatcsöves ) T4 kiskoaxiális kábel: - 4 x 1,18 / 4,43 mm kiskoaxiális csı - a négy csı hézagai között 3db csillagnégyes - 1x PE szigeteléső mérıér - 1x papírszigeteléső érpár T6 kiskoaxiális kábel: - 6x 1,18 / 4,43 mm kiskoaxiális csı - mérıerek és csillagnégyesek - vezetı nélküli papírbetét (dielektrikum szerepő) Az összesodort koaxok és hétagkitöltı elemeket az övszigetelés burkolja: - anyaga papír

9 - rétegszám villamos szilárdsági követelmények és mechanikus/hı védıhatás alapján Övszigetelés => Ólomszigetelés => PVC/PE burkolat extrudálással ( => párnarétegek => 0,5mm vastag bitumenbevonatos acélszalag 20% átfedéssel => bitumen => kenderfonatos talkumos* védıburkolat) ez utóbbiak csak a páncélos kábeleknél! *A talkum elnevezés nagyon finom, porformájú magnézium-szilikát-hidrátot takar. Kábeltévés célú: 75Ω hullámimpedancia Nagyon sokrétő típusválaszték, szempontok: - légkábel/földkábel - beltéri/kültéri - szerelési igénybevétel - korróziónak kitett környezet Kültéri felhasználásra: Alapvetıen a dielektrikum itt is a lényeg, csillapításviszonyok: Tömör dielektrukum => Kémiailag habosított dielektrikum (-24%) => gázzal habosított dielektrikum (további -12%) Habosított dielektrikumok általános elınyei: - kisebb veszteség (csillapítás) - kisebb dielektromos állandó - kisebb átmérı - kisebb önsúly - a méretekbıl és súlyból adódóan kisebb szállítási és más gépköltség Köpenyezés: - régen átlapolt - ma kopolimerizációs zárás 18% átlapolással - vagy folyamatos hosszanti hegesztéssel zárt - ok: szigorú sugárzásvédelmi elıírások (mindkét irányban)

10 Beltéri felhasználásra: - tárcsás - kordel - ballon - habosított Tárcsás: - Árnyékolás két rétegben feltekercselt acélszalag - Végül papír vagy mőanyag szalag tekercselés - a belsı vezetıre egyenlı távolságban PE tárcsákat visznek fel fröccsöntéssel - PE vagy styroflex szalaggal vonják be - Erre rá hosszirányú, átlapolás nélküli, csı alakúra formált rézszalag Kordel: - polipropilén kordelt tekercselnek állandó menetemelkedéssel a vezetı köré - PE csövet extrudálnak fölé - Hosszirányban nem vízzáró, a víz végigfolyik benne, sérült kábelnél hosszú a beázás mindig Ballon: - PE csı a távtartó dielektrikum - készítése: meghatározott távolságonként rásajtolja a gép a vezetıre a csövet - külsı vezetı fémes, sima felülető rézszalag - kívülrıl még szoktak rézbevonatos acélszalagot is rátekercselni árnyékolási céllal Tömör PE szigeteléső kiskoax: - belsı vezetı ónozott lágy rézvezet - hézagmentesen extrudált tömör PE csı - vékony elemi szálakból font hajlékony kettıs vörösréz harisnya - PVC köpeny extrudálva

11 Habosított szigeteléső kiskoaxok:
