1. megoldás A luxus fürdőszoba

Átírás

1 Szerelési skiccek 8. oldal 1. megoldás A luxus fürdőszoba Ez a formatervezés-központú fürdőszoba szigorúan ragaszkodik a geometriai alapformákhoz. A kiválasztott kerámiák harmonizálnak a csaptelepek formanyelvével. A GROHE Allure sorozata a GROHE StarLight -tal összekapcsolódva tökéletesen beleillik ebbe a környezetbe, és gondoskodik a fénylő krómos csillogásról. A csaptelepsorozat sok-sok kiegészítője, mint pl. a szappantartó, törölközőtartó és WC-garnitúra lehetővé teszi a fürdőszoba kompromisszumok nélküli egységes felszerelését. Mosdó/Bidé Allure 3-lyukas mosdócsaptelep, fém talplemezzel, 1/2 -os Carbodur belsőrész, 180 -os elforgatási szöggel, nyomásálló, flexibilis csatlakozótömlőkkel a központi test és az oldalsó szelepek között, húzórudas leeresztőgarnitúrával, átfolyási teljesítmény: 8 l/perc Allure egykaros, 1-lyukas bidécsaptelep, 28 mm-es GROHE SilkMove kerámiabetéttel, gömbcsuklós gyöngyöztetővel, húzórudas leeresztőgarnitúrával, flexibilis csatlakozótömlőkkel, gyorsszerelő rendszerrel /4 -os sárgaréz mosdószifon lecsavarható zárókupakkal, nagy csúszórozettával 2x Eggemann EGAPLUS sarokszelep DN 15 kerámia belsőrésszel, 3/8 -os roppantógyűrűvel, csúszórozettával.

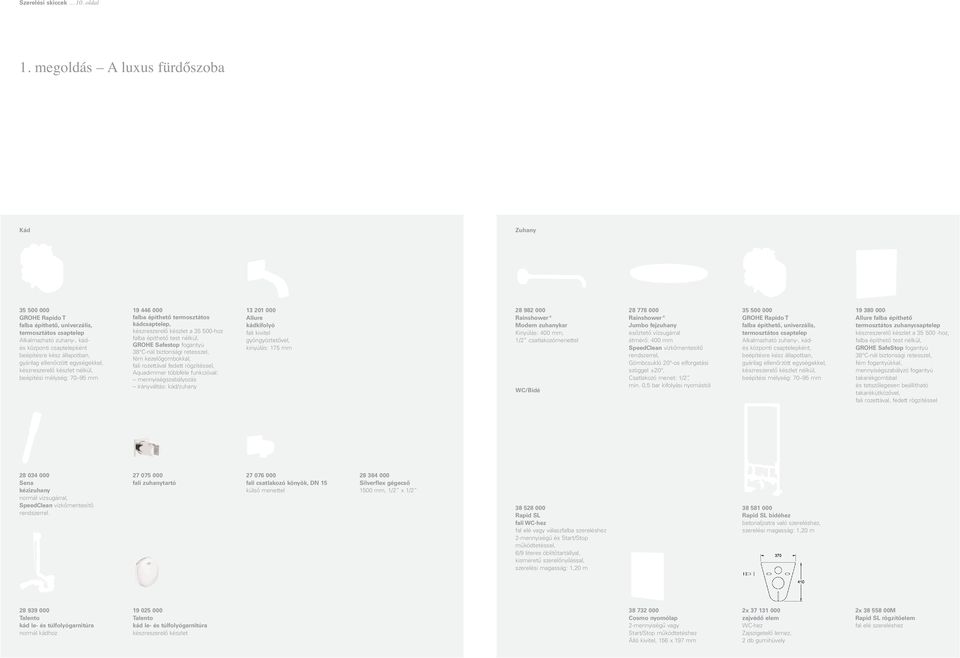

2 Szerelési skiccek 10. oldal 1. megoldás A luxus fürdőszoba Kád Zuhany GROHE Rapido T falba építhető, univerzális, termosztátos csaptelep Alkalmazható zuhany-, kádés központi csaptelepként beépítésre kész állapotban, gyárilag ellenőrzött egységekkel, készreszerelő készlet nélkül, beépítési mélység: mm falba építhető termosztátos kádcsaptelep, készreszerelő készlet a hoz falba építhető test nélkül, GROHE Safestop fogantyú 38 C-nál biztonsági retesszel, fém kezelőgombokkal, fali rozettával fedett rögzítéssel, Aquadimmer többféle funkcióval: mennyiségszabályozás irányváltás: kád/zuhany Allure kádkifolyó fali kivitel gyöngyöztetővel, kinyúlás: 175 mm Rainshower Modern zuhanykar Kinyúlás: 400 mm, 1/2 csatlakozómenettel WC/Bidé Rainshower Jumbo fejzuhany esőztető vízsugárral átmérő: 400 mm SpeedClean vízkőmentesítő rendszerrel, Gömbcsukló 20 -os elforgatási szöggel ±20, Csatlakozó menet: 1/2, min. 0,5 bar kifolyási nyomástól GROHE Rapido T falba építhető, univerzális, termosztátos csaptelep Alkalmazható zuhany-, kádés központi csaptelepként, beépítésre kész állapotban, gyárilag ellenőrzött egységekkel, készreszerelő készlet nélkül, beépítési mélység: mm Allure falba építhető termosztátos zuhanycsaptelep készreszerelő készlet a hoz, falba építhető test nélkül, GROHE SafeStop fogantyú 38 C-nál biztonsági retesszel, fém fogantyúkkal, mennyiségszabályzó fogantyú takarékgombbal és tetszőlegesen beállítható takarékütközővel, fali rozettával, fedett rögzítéssel Sena kézizuhany normál vízsugárral, SpeedClean vízkőmentesítő rendszerrel fali zuhanytartó fali csatlakozó könyök, DN 15 külső menettel Silverflex gégecső 1500 mm, 1/2 x 1/ Rapid SL fali WC-hez fal elé vagy válaszfalba szereléshez 2-mennyiségű és Start/Stop működtetéssel, 6/9 literes öblítőtartállyal, kisméretű szerelőnyílással, szerelési magasság: 1,20 m Rapid SL bidéhez betonaljzatra való szereléshez, szerelési magasság: 1,20 m Talento kád le- és túlfolyógarnitúra normál kádhoz Talento kád le- és túlfolyógarnitúra készreszerelő készlet Cosmo nyomólap 2-mennyiségű vagy Start/Stop működtetéshez Álló kivitel, 156 x 197 mm 2x zajvédő elem WC-hez Zajszigetelő lemez, 2 db gumihüvely 2x M Rapid SL rögzítőelem fal elé szereléshez

3 Szerelési skiccek 12. oldal 1. megoldás A luxus fürdőszoba Praktikus információk: Komfortos a GROHE Aquadimmer egy olyan kezelőfogantyú, amely a kézizuhany vagy a fejzuhany közötti váltást teszi lehetővé és egyidejűleg a vízmennyiséget is szabályozza. Biztonságos a termosztát gondoskodik az állandó zuhanyozási hőmérsékletről és megvédi a használót a leforrázástól. A WC-t 40 cm magasra kell szerelni. Vízmennyiségek: A kézizuhany megfelelő működéséhez percenként legalább 7 liter kevert vízre, a termosztátos csaptelep előtt legalább 1 bar dinamikus nyomásra van szükség. A fürdőkád megtöltéséhez nagyobb vízhozam kell. Kiegészítők 2x Allure tartókonzol pohárhoz Allure üvegpohár Allure szappantartó csésze Allure fali szappanadagoló Allure kétágú törölközőtartó Allure fali fürdőlepedő tartó 600 mm Allure WC-papír tartó fedél nélkül Allure fali WC-kefe garnitúra x

4 Szerelési skiccek 14. oldal 2. megoldás A tökéletesen felszerelt családi fürdőszoba A helyiség hosszirányban történő felosztása bizonyos nagyvonalúságot kölcsönöz, a kád és a mosdó diagonális elrendezése pedig érdekes látványt nyújt. A wellness-zuhanyzó - a 400 mm átmérőjű Rainshower fejzuhany, a kézi- és oldalzuhanyok, mindegyik a GROHE DreamSpray technológiával ellátva - egyedülálló zuhanyozási élményt biztosít. Mosdó Zuhany Lineare egykaros, 1-lyukas mosdócsaptelep 35 mm-es kerámiabetéttel, beépített mennyiséghatárolóval, gyöngyöztetővel, húzórudas leeresztőgarnitúrával, flexibilis csatlakozótömlőkkel, gyorsszerelő rendszerrel. GROHE Rapido T falba Unterputz-Universal-Thermostatbatterie csaptelep építhető, univerzális, termosztátos als Alkalmazható Brause-, Wannen- zuhany-, und kád- Zentralbatterie és központi einsetzbar csaptelepként, ohne beépítésre Fertigmontageteile kész állapotban, Einbautiefe gyárilag ellenőrzött 70 mm-95 egységekkel, mm komplett készreszerelő montierte készlet und nélkül, werkseitig beépítési mélység: geprüfte Funktionseinheit mm Grohtherm 2000 falba építhető termosztátos kádcsaptelep, készreszerelő készlet a hoz falba építhető test nélkül, GROHE Safestop fogantyú 38 C-nál biztonsági retesszel, fém kezelőgombokkal, fali rozettával fedett rögzítéssel, Aquadimmer többféle funkcióval: mennyiségszabályozás irányváltás: kád/zuhany UP-Ventil-Unterteil, Csempeszelep, DN 20 DN 20 vormontiertes belső rész 1/2 Oberteil 3/4" Grohtherm 2000 UP-Ventil csempeszelep Oberbau fogantyú 1/2", 3/4", 1 -os csempeszelepekhez fali csatlakozó könyök, DN 15 külső menettel Rainshower Modern zuhanykar 1/2 csatlakozómenettel kinyúlás: 400 mm Rainshower Jumbo fejzuhany esőztető vízsugárral átmérő: 400 mm SpeedClean vízkőmentesítő rendszerrel, Gömbcsukló 20 -os elforgatási szöggel ±20 6x Relexa Massage oldalzuhany Normál- és masszázs vízsugárral, SpeedClean vízkőmentesítő rendszerrel, gömbcsuklós kivitel Rainshower Cosmopolitan zuhanygarnitúra 900 mm-es zuhanyrúddal ( ) 130 mm-es Cosmopolitan kézizuhannyal ( ) 1750 mm-es Rotaflex gégecsővel ( )

5 Szerelési skiccek 16. oldal 2. megoldás A tökéletesen felszerelt családi fürdőszoba Kád WC GROHE Rapido E falba építhető univerzális egykaros csaptelep készreszerelő készlet nélkül alkalmazható zuhanyés kádcsaptelepként Lineare falba építhető egykaros kádcsaptelep készreszerelő készlet a hez automatikus zuhanyváltóval, rozetta- és szeleptömítéssel, fém, fali rozettával rejtett rögzítéssel, falba építhető test nélkül Rainshower Cosmopolitan kézizuhany négyféle vízsugárral: Rain, Jet, Pure, Champagne, SpeedClean vízkőmentesítő rendszerrel, átmérő: 160 mm fali zuhanytartó Cosmo nyomólap 2-mennyiségű vagy Start/Stop működtetéshez Álló kivitel, 156 x 197 mm Kiegészítők Relexaflex gégecső 1500 mm, 1/2 x 1/2 WC fali csatlakozó könyök, DN 15 külső menettel Talentofill kádtöltő-, le- és túlfolyógarnitúra normál kádhoz bűzelzáróval, 45 -os lefolyóívvel Talentofill kádtöltő-, le- és túlfolyógarnitúra készreszerelő készlet tartalma: rozetta, lefolyódugó, kádtöltő egység, szerelési tartozékok 2x tartókonzol üvegpohár szappantartó Rapid SL fali WC-hez fal elé vagy válaszfalba szereléshez 2-mennyiségű és Start/Stop működtetéssel, szerelési magasság: 1,20 m zajvédő elem WC-hez Zajszigetelő lemez, 2 db gumihüvely M Rapid SL rögzítőelem fal elé szereléshez Kétágú törölközőtartó fali fürdőlepedő tartó, 600 mm fedeles WC-papír tartó fali WC-kefe garnitúra

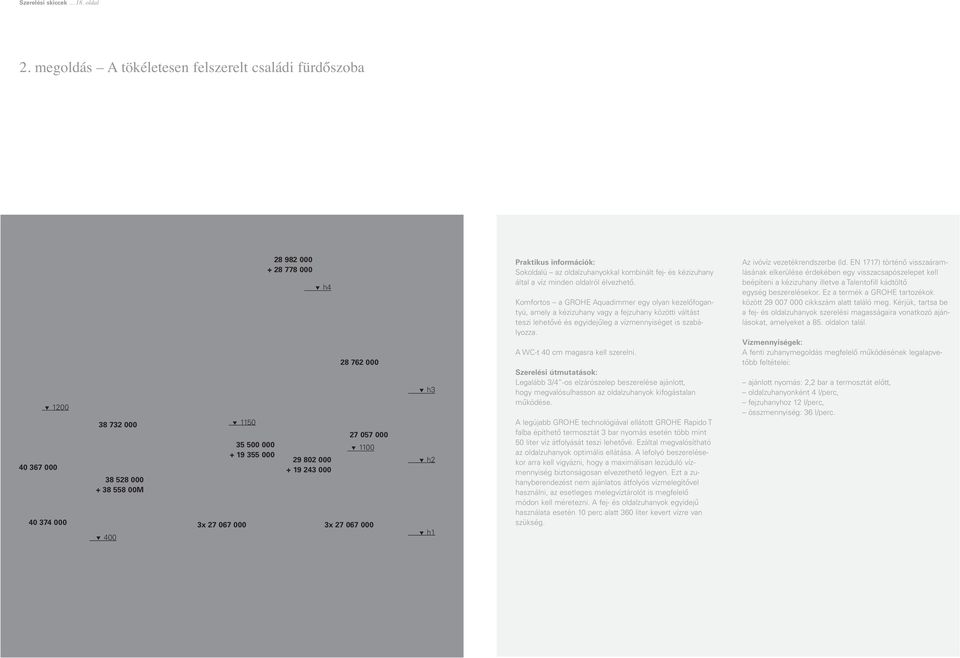

6 Szerelési skiccek 18. oldal 2. megoldás A tökéletesen felszerelt családi fürdőszoba M x h x h3 h2 h1 Praktikus információk: Sokoldalú az oldalzuhanyokkal kombinált fej- és kézizuhany által a víz minden oldalról élvezhető. Komfortos a GROHE Aquadimmer egy olyan kezelőfogantyú, amely a kézizuhany vagy a fejzuhany közötti váltást teszi lehetővé és egyidejűleg a vízmennyiséget is szabályozza. A WC-t 40 cm magasra kell szerelni. Szerelési útmutatások: Legalább 3/4 -os elzárószelep beszerelése ajánlott, hogy megvalósulhasson az oldalzuhanyok kifogástalan működése. A legújabb GROHE technológiával ellátott GROHE Rapido T falba építhető termosztát 3 bar nyomás esetén több mint 50 liter víz átfolyását teszi lehetővé. Ezáltal megvalósítható az oldalzuhanyok optimális ellátása. A lefolyó beszerelésekor arra kell vigyázni, hogy a maximálisan lezúduló vízmennyiség biztonságosan elvezethető legyen. Ezt a zuhanyberendezést nem ajánlatos átfolyós vízmelegítővel használni, az esetleges melegvíztárolót is megfelelő módon kell méretezni. A fej- és oldalzuhanyok egyidejű használata esetén 10 perc alatt 360 liter kevert vízre van szükség. Az ivóvíz vezetékrendszerbe (ld. EN 1717) történő visszaáramlásának elkerülése érdekében egy visszacsapószelepet kell beépíteni a kézizuhany illetve a Talentofill kádtöltő egység beszerelésekor. Ez a termék a GROHE tartozékok között cikkszám alatt találó meg. Kérjük, tartsa be a fej- és oldalzuhanyok szerelési magasságaira vonatkozó ajánlásokat, amelyeket a 85. oldalon talál. Vízmennyiségek: A fenti zuhanymegoldás megfelelő működésének legalapvetőbb feltételei: ajánlott nyomás: 2,2 bar a termosztát előtt, oldalzuhanyonként 4 l/perc, fejzuhanyhoz 12 l/perc, összmennyiség: 36 l/perc.

7 Szerelési skiccek 20. oldal 3. megoldás A kis zuhanyzó Újonnan épített vagy felújított? Átlagos, kicsi fürdőszoba vagy éppen egy 4,5 négyzetméter alapterületű vendégeknek fenntartott zuhany? A GROHE termékekkel tökéletesen kihasználható és felszerelhető mindegyik. A GROHE DreamSpray technológiával rendelkező modern zuhanygarnitúrák és a GROHE TurboStat termosztátos csaptelepek kiválóan alkalmasak arra, hogy berendezzünk velük egy fürdőszobát. A Rapid SL falsík előtti szerelőelem a felülre építhető nyomólappal csak 82 cm magas, problémamentesen illik mélyen beépített ablakok alá. Minden gyorsan és egyszerűen felszerelhető, a rendelkezésre álló tér pedig optimálisan kihasználható. Mosdó Zuhany Concetto egykaros, 1-lyukas mosdócsaptelep 35 mm-es kerámiabetéttel, beépített mennyiségkorlátozóval, gyöngyöztetővel, húzórudas leeresztőgarnitúrával, flexibilis csatlakozótömlőkkel, gyorsszerelő rendszerrel Grohtherm 1000 termosztátos zuhanycsaptelep, 1/2 az alábbiakból áll: Grohtherm 1000 termosztátos zuhanycsaptelep (35143) Tempesta zuhanygarnitúra (28 591)

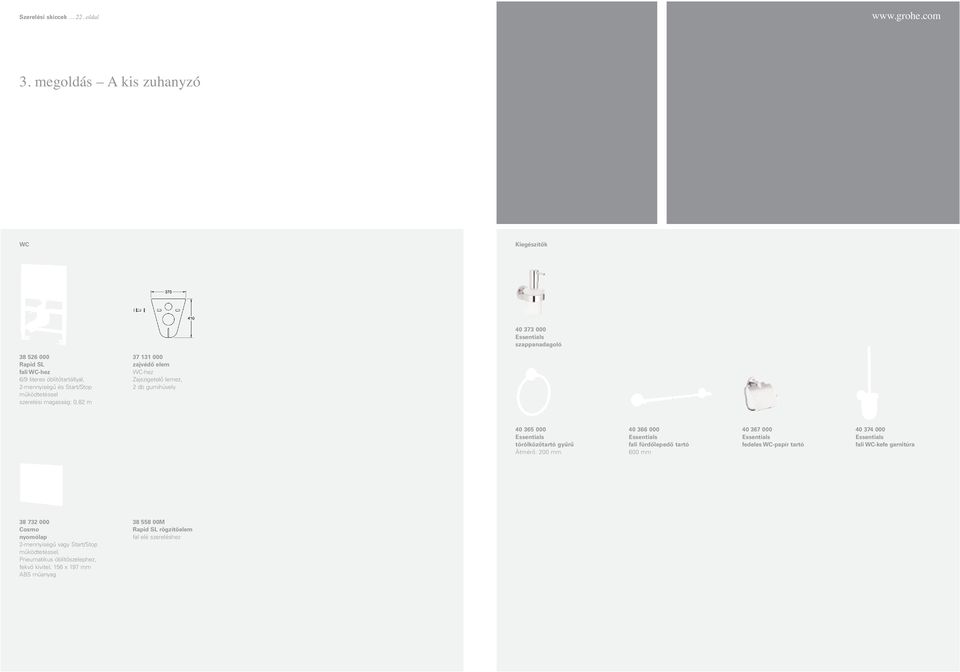

8 Szerelési skiccek 22. oldal 3. megoldás A kis zuhanyzó WC Kiegészítők szappanadagoló Rapid SL fali WC-hez 6/9 literes öblítőtartállyal, 2-mennyiségű és Start/Stop működtetéssel szerelési magasság: 0,82 m zajvédő elem WC-hez Zajszigetelő lemez, 2 db gumihüvely törölközőtartó gyűrű Átmérő: 200 mm fali fürdőlepedő tartó 600 mm fedeles WC-papír tartó fali WC-kefe garnitúra Cosmo nyomólap 2-mennyiségű vagy Start/Stop működtetéssel, Pneumatikus öblítőszelephez, fekvő kivitel, 156 x 197 mm ABS műanyag M Rapid SL rögzítőelem fal elé szereléshez

9 Szerelési skiccek 24. oldal 3. megoldás A kis zuhanyzó Praktikus információk: : A WC-t 40 cm magasra kell szerelni. Vízmennyiségek: A zuhanymegoldás kiváló működéséhez percenként legalább 12 liter kevert vízre, a termosztátos csaptelep előtt legalább 1 bar dinamikus nyomásra van szükség M

10 Szerelési skiccek 26. oldal 4. megoldás A funkcionális fürdő Ez a minta egy kis fürdőszoba érdekes kialakítását mutatja be. A zuhanyzó helytakarékos sarokmegoldásként jött szóba, a zuhanyélményről pedig a GROHE DreamSpray technológiával rendelkező kényelmes Rainshower zuhanyrendszer gondoskodik. A zuhanyrendszer egy beépített váltóval rendelkezik a fej- és a kézizuhany használatához, amelyet utólag is beszerelhetünk már meglévő zuhanyzóba. Mosdó Zuhany Allure egykaros, 1-lyukas mosdócsaptelep 28 mm-es GROHE SilkMove kerámiabetéttel, flexibilis csatlakozótömlőkkel, húzórudas leeresztőgarnitúrával, gyorsszerelő rendszerrel átfolyási teljesítmény: 8 l/perc GROHE Rapido T falba építhető, univerzális, termosztátos csaptelep Alkalmazható zuhany-, kádés központi csaptelepként, beépítésre kész állapotban, gyárilag ellenőrzött egységekkel, készreszerelő készlet nélkül, beépítési mélység: mm Allure falba építhető termosztátos zuhanycsaptelep készreszerelő készlet a hoz, falba építhető test nélkül, GROHE SafeStop fogantyú 38 C-nál biztonsági retesszel, fém fogantyúkkal, mennyiségszabályzó fogantyú takarékgombbal és tetszőlegesen beállítható takarékütközővel, fali rozettával, fedett rögzítéssel fali csatlakozó könyök, DN 15 külső menettel /4 -os sárgaréz mosdószifon lecsavarható zárókupakkal, nagy csúszórozettával Rainshower falra szerelhető zuhanyrendszer Rainshower Modern fejzuhany ( ) 20 -os elforgatási szöggel, Sena kézizuhannyal ( ) magasságban állítható zuhanytartóval ( )

11 Szerelési skiccek 28. oldal 4. megoldás A funkcionális fürdő Praktikus információk: Flexibilis a GROHE Rainshower zuhanykarja elforgatható, így a szerelés során tökéletesen beállítható. Ez rendkívül előnyös abban az esetben, ha a zuhanyt utólag építjük be. A WC-t 40 cm magasra kell szerelni. Szerelési tudnivalók: A vízvezető zuhanyrúd lerövidítése nem lehetséges. Kérjük vegye figyelembe a fejzuhany beszerelési magasságát a 85. oldalon. Vízmennyiségek: A zuhany kiváló működéséhez percenként legalább 12 liter kevert vízre, a termosztátos csaptelep előtt legalább1 bar dinamikus nyomásra van szükség. WC Rapid SL fali WC-hez 2-mennyiségű és Start/Stop működtetéssel, 6/9 literes öblítőtartállyal, kisméretű szerelőnyílással szerelési magasság: 0,82 m zajvédő elem WC-hez Zajszigetelő lemez, 2 db gumihüvely Cosmo nyomólap 2-mennyiségű vagy Start/Stop működtetéssel, Pneumatikus öblítőszelephez, fekvő kivitel, 156 x 197 mm ABS műanyag M Rapid SL rögzítőelem fal elé szereléshez h4 Kiegészítők Allure tartókonzol pohárhoz Allure üvegpohár Allure fali szappanadagoló M Allure Kétágú törülközőtartó Allure fali fürdőlepedő tartó 600 mm Allure WC-papír tartó fedél nélkül Allure fali WC-kefe garnitúra

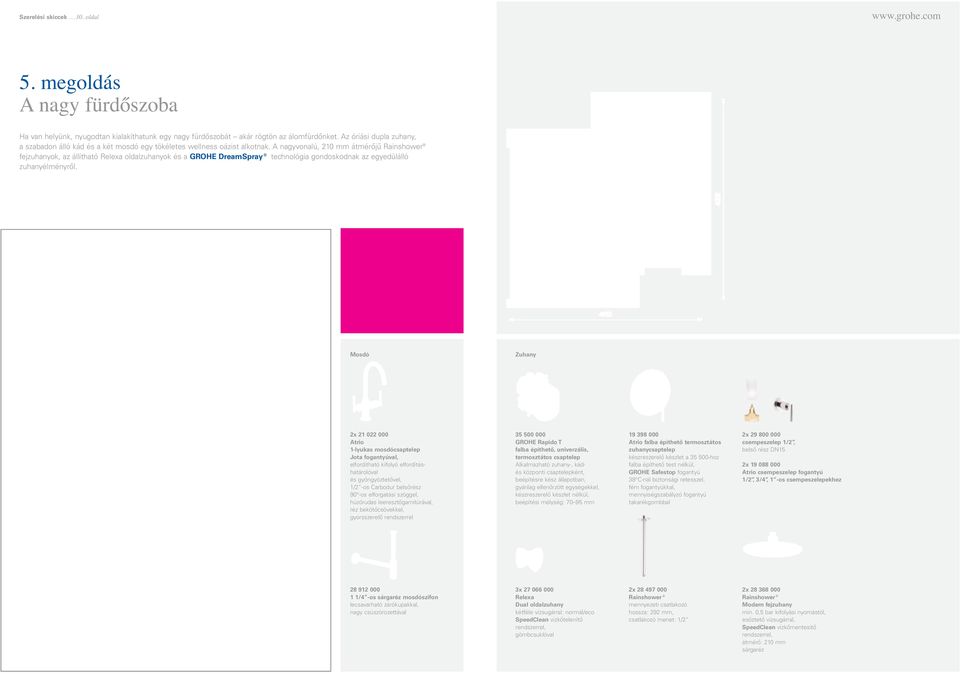

12 Szerelési skiccek 30. oldal 5. megoldás A nagy fürdőszoba Ha van helyünk, nyugodtan kialakíthatunk egy nagy fürdőszobát akár rögtön az álomfürdőnket. Az óriási dupla zuhany, a szabadon álló kád és a két mosdó egy tökéletes wellness oázist alkotnak. A nagyvonalú, 210 mm átmérőjű Rainshower fejzuhanyok, az állítható Relexa oldalzuhanyok és a GROHE DreamSpray technológia gondoskodnak az egyedülálló zuhanyélményről. Mosdó Zuhany 2x Atrio 1-lyukas mosdócsaptelep Jota fogantyúval, elfordítható kifolyó elfordításhatárolóval és gyöngyöztetővel, 1/2 -os Carbodur belsőrész 90 -os elforgatási szöggel, húzórudas leeresztőgarnitúrával, réz bekötőcsövekkel, gyorsszerelő rendszerrel GROHE Rapido T falba építhető, univerzális, termosztátos csaptelep Alkalmazható zuhany-, kádés központi csaptelepként, beépítésre kész állapotban, gyárilag ellenőrzött egységekkel, készreszerelő készlet nélkül, beépítési mélység: mm Atrio falba építhető termosztátos zuhanycsaptelep készreszerelő készlet a hoz falba építhető test nélkül, GROHE Safestop fogantyú 38 C-nál biztonsági retesszel, fém fogantyúkkal, mennyiségszabályzó fogantyú takarékgombbal 2x csempeszelep 1/2, belső rész DN15 2x Atrio csempeszelep fogantyú 1/2, 3/4, 1 -os csempeszelepekhez /4 -os sárgaréz mosdószifon lecsavarható zárókupakkal, nagy csúszórozettával 3x Relexa Dual oldalzuhany kétféle vízsugárral: normál/eco SpeedClean vízkőtelenítő rendszerrel, gömbcsuklóval 2x Rainshower mennyezeti csatlakozó hossza: 292 mm, csatlakozó menet: 1/2 2x Rainshower Modern fejzuhany min. 0,5 bar kifolyási nyomástól, esőztető vízsugárral, SpeedClean vízkőmentesítő rendszerrel, átmérő: 210 mm sárgaréz

13 Szerelési skiccek 32. oldal 5. megoldás A nagy fürdőszoba Zuhany GROHE Rapido T falba építhető, univerzális, termosztátos csaptelep Alkalmazható zuhany-, kádés központi csaptelepként, beépítésre kész állapotban, gyárilag ellenőrzött egységekkel, készreszerelő készlet nélkül, beépítési mélység: mm Atrio falba építhető termosztátos kádcsaptelep készreszerelő készlet a hoz GROHE Safestop fogantyú 38 C-nál biztonsági retesszel Aquadimmer többféle funkcióval: mennyiségszabályozás, irányváltás: kád/zuhany, fali rozettával rejtett rögzítéssel, falba építhető test nélkül Sena kézizuhany normál vízsugárral, SpeedClean vízkőtelenítő rendszerrel Kád Silverflex gégecső 1500 mm, 1/2 x 1/ fali zuhanytartó fali csatlakozó könyök, DN 15 külső menettel Atrio kádcsaptelep padlóra szerelhető kivitel, magas állócsatlakozókkal (765 mm), kerámia belsőrész 90, automatikus zuhanyváltóval, elfordítható kifolyó elfordításhatárolóval és gyöngyöztetővel, beépített visszafolyásgátló a 1/2 -os zuhanykimenetben, zuhanytartóval, Sena kézizuhannyal beépítő készlet szabadon álló kádcsaptelephez vízszintes- és körkörös kiegyenlítőelemmel, padlókiegyenlítés: mm, 1/2 -os bemenő csatlakozókkal, rendszerátöblítést segítő dugóval, rögzítőanyaggal

14 Szerelési skiccek 34. oldal 5. megoldás A nagy fürdőszoba Praktikus információk: A jobb oldali zuhanymegoldáshoz: Komfortos a GROHE Aquadimmer egy olyan kezelőfogantyú, amely a kézizuhany vagy a fejzuhany közötti váltást teszi lehetővé és egyidejűleg a vízmennyiséget is szabályozza. A zuhanyhoz csatlakozó vezetékeknek DN 20-as méretűnek kell lenniük. Kérjük, tartsa be a fej- és oldalzuhanyok szerelési magasságaira vonatkozó ajánlásokat, amelyeket a 85. oldalon talál. A bal oldali zuhanymegoldáshoz: Sokoldalú az oldalzuhanyok és a fejzuhany egyidejű használata egy különálló elzárószeleppel lehetséges. Vízmennyiségek: A fenti zuhanymegoldás megfelelő működésének legalapvetőbb feltételei: h3 h2 h x Szerelési útmutatások: A fenti zuhanymegoldás egy olyan variációt mutat be, ahol mindkét zuhany egymástól függetlenül használható. A hőmérsékletet mindkét oldalon egyénileg állíthatjuk be. A lefolyó beszerelésekor arra kell vigyázni, hogy a maximálisan lezúduló vízmennyiség biztonságosan elvezethető legyen. Ezt a zuhanyberendezést nem ajánlatos átfolyós vízmelegítővel használni, a melegvíztárolót megfelelő módon kell méretezni. A fej- és oldalzuhanyok egyidejű használata esetén 10 perc alatt 360 liter kevert vízre van szükség. ajánlott nyomás: 1,5 bar a termosztát előtt, oldalzuhanyonként 4 l/perc, fejzuhanyonként 12 l/perc, összmennyiség: 36 l/perc.

15 Szerelési skiccek 36. oldal 6. megoldás A nagyvonalú zuhanyzó Ennek a zuhanyzós fürdőszobának a díszei az egyenes vonalak. Az összes berendezési tárgy, úgy mint a zuhanytálca vagy a mosdó négyszögletű. Ugyanúgy, mint maga a helyiség. A már bizonyított, formatervezés központú GROHE termékek megerősítik ennek a megoldásnak a karakterét, mint például a Tenso falba épített termosztát. Mosdó Zuhany Tenso egykaros mosdócsaptelep 35 mm-es kerámiabetéttel, beépített mennyiségkorlátozóval, gyöngyöztetővel, húzórudas leeresztőgarnitúrával, gyorsszerelő rendszerrel, réz bekötőcsövekkel GROHE Rapido T falba építhető, univerzális, termosztátos csaptelep Alkalmazható zuhany-, kádés központi csaptelepként beépítésre kész állapotban, gyárilag ellenőrzött egységekkel, készreszerelő készlet nélkül, beépítési mélység: mm Tenso falba építhető termosztátos kádcsaptelep készreszerelő készlet a hoz GROHE Safestop fogantyú 38 C-nál biztonsági retesszel, Aquadimmer többféle funkcióval: mennyiségszabályozás, irányváltás: kád/zuhany, fali rozettával rejtett rögzítéssel, falba építhető test nélkül fali csatlakozó könyök, DN 15 külső menettel /4 -os sárgaréz mosdószifon lecsavarható zárókupakkal, nagy csúszórozettával Relexa Five zuhanygarnitúra 600 mm-es zuhanyrúddal ( ) Relexa Five kézizuhannyal ( ) 1750 mm-es Rotaflex gégecsővel ( ) Relexa Trio fejzuhany háromféle vízsugárral: normál/jet/rain SpeedClean vízkőtelenítő rendszerrel, tömített csatlakozómenettel, gömbcsuklóval

16 Szerelési skiccek 38. oldal 6. megoldás A nagyvonalú zuhanyzó WC Kiegészítők Rapid SL fali WC-hez 6/9 literes öblítőtartállyal, 2-mennyiségű és Start/Stop működtetéssel, szerelési magasság: 1,00 m zajvédő elem WC-hez Zajszigetelő lemez, 2 db gumihüvely Tenso tartókonzol pohárhoz Tenso üvegpohár Tenso szappanadagoló Tenso kétágú törölközőtartó Tenso fali fürdőlepedő tartó 600 mm Tenso WC-papír tartó Tenso fali WC-kefe garnitúra Skate Air nyomólap 2-mennyiségű vagy Start/Stop működtetéssel, fekvő kivitel, 156 x 197 mm M Rapid SL rögzítőelem fal elé szereléshez

17 Szerelési skiccek 40. oldal 6. megoldás A nagyvonalú zuhanyzó h4 Praktikus információk: Komfortos a GROHE Aquadimmer egy olyan kezelőfogantyú, amely a kézizuhany vagy a fejzuhany közötti váltást teszi lehetővé és egyidejűleg a vízmennyiséget is szabályozza. A WC-t 40 cm magasra kell szerelni. Vízmennyiségek: A kézizuhany jó működéséhez percenként legalább 7 liter kevert vízre, a termosztátos csaptelep előtt legalább 1 bar dinamikus nyomásra van szükség Szerelési tudnivalók: Kérjük tartsa be a fejzuhanyok szerelési magasságaira vonatkozó ajánlásokat, amelyeket a 85. oldalon talál M

18 Szerelési skiccek 42. oldal 7. megoldás A kompakt Essence fürdő Rendkívül praktikusan rendeztük be ezt a fürdőt. Egy markáns mosdó a beugróban, szemben a WC egy tároló- és lerakórésszel, valamint egy zuhanyzós kád. Nagyon jól illik ide a helytakarékos GROHE Rapido E falba építhető, egykaros csaptelep és a Rapid SL öblítőtartályos szerelőkeret. A GROHE Whisper gondoskodik a még több kényelemről a hangszigetelt szerelvényezésnek köszönhetően. Mosdó Zuhany Essence egykaros 1-lyukas mosdócsaptelep 35 mm-es kerámiabetéttel, beépített mennyiségkorlátozóval, gyöngyöztetővel, húzórudas leeresztőgarnitúrával, flexibilis csatlakozótömlőkkel, gyorsszerelő rendszerrel GROHE Rapido E falba építhető, univerzális, egykaros csaptelep készreszerelő készlet nélkül, alkalmazható zuhanyés kádcsaptelepként beépítésre kész állapotban, gyárilag ellenőrzött egységekkel, beépítési mélység: mm Essence falba építhető egykaros kádcsaptelep készreszerelő készlet a hoz automatikus zuhanyváltóval, rozetta- és szeleptömítéssel, fém fali rozettával rejtett rögzítéssel, falba építhető test nélkül /4 -os sárgaréz mosdószifon lecsavarható zárókupakkal, nagy csúszórozettával Talentofill kádtöltő-, le- és túlfolyógarnitúra normál fürdőkádakhoz bűzelzáróval, 45 -os lefolyóívvel Talentofill kádtöltő-, lefolyóés túlfolyógarnitúra készreszerelő készlet tartalma: rozetta, lefolyódugó, kádtöltő egység, szerelési tartozékok Relexa Five zuhanygarnitúra 600 mm-es zuhanyrúddal ( ) Relexa Five kézizuhannyal ( ) 1750 mm-es Rotaflex gégecsővel ( ) fali csatlakozó könyök, DN 15 külső menettel

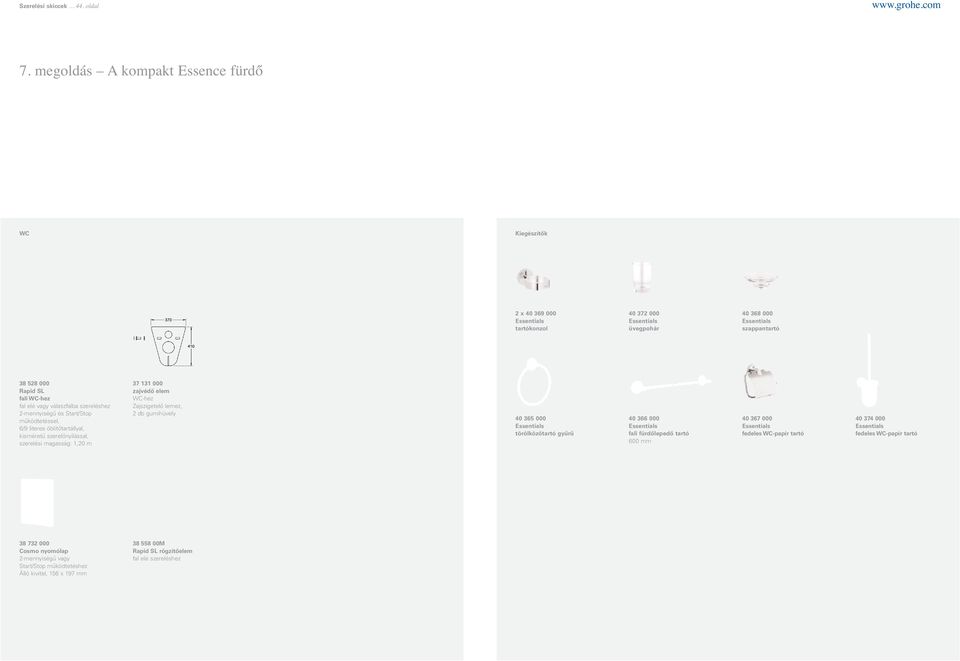

19 Szerelési skiccek 44. oldal 7. megoldás A kompakt Essence fürdő WC Kiegészítők 2 x tartókonzol üvegpohár szappantartó Rapid SL fali WC-hez fal elé vagy válaszfalba szereléshez 2-mennyiségű és Start/Stop működtetéssel, 6/9 literes öblítőtartállyal, kisméretű szerelőnyílással, szerelési magasság: 1,20 m zajvédő elem WC-hez Zajszigetelő lemez, 2 db gumihüvely törölközőtartó gyűrű fali fürdőlepedő tartó 600 mm fedeles WC-papír tartó fedeles WC-papír tartó Cosmo nyomólap 2-mennyiségű vagy Start/Stop működtetéshez Álló kivitel, 156 x 197 mm M Rapid SL rögzítőelem fal elé szereléshez

20 Szerelési skiccek 46. oldal 7. megoldás A kompakt Essence fürdő Praktikus információk: Praktikus a váltószeleppel vagy a kézizuhanyt (csatlakozás fent) vagy a kádtöltés funkciót (csatlakozás lent) működtethetjük. A meglepetések elkerülésére a csaptelep elzárásakor a zuhanyváltó automatikusan kádtöltésre áll vissza. Biztos gyermekes családoknál a termosztátos csaptelep használatát ajánljuk, amely állandó zuhanyozási hőmérsékletről gondoskodik és megvéd a leforrázástól. A WC-t 40 cm magasra kell szerelni. Szerelési útmutató: Az ivóvíz vezetékrendszerbe (ld. EN 1717) történő visszaáramlásának elkerülése érdekében egy visszacsapószelepet kell beépíteni a kézizuhany, illetve a Talentofill kádtöltő egység beszerelésekor. Ez a termék a GROHE tartozékok között cikkszám alatt találó meg. Vízmennyiségek: A kézizuhany kielégítő működéséhez percenként legalább 7 l kevert vízre, a csaptelep előtt legalább1 bar dinamikus nyomásra van szükség. A fürdőkád megtöltéséhez nagyobb vízhozamra van szükség

21 Szerelési skiccek 48. oldal 8. megoldás A funkcionális fürdő Az alábbi minta azt mutatja, hogy a kicsi fürdőket nem kell mindig egyszerűen berendezni. A GROHE Atrio program stílusos csaptelepei és az ehhez illő kiegészítők gondoskodnak a hangulatos környezetről. A sarok zuhanyzó Rainshower fejzuhannyal van felszerelve, amely 210 mm-es átmérőjével és a GROHE DreamSpray -el kimagasló zuhanyélményt biztosít. Mosdó Zuhany Atrio 3-lyukas mosdócsaptelep Jota fogantyúval, elfordítható kifolyó elfordításhatárolóval, és gyöngyöztetővel, 1/2 -os kerámia belsőrész 90 -os elforgatási szöggel, húzórudas leeresztőgarnitúrával, a központi test és az oldalsó szelepek között nyomásálló, flexibilis csatlakozótömlőkkel GROHE Rapido T falba építhető, univerzális, termosztátos csaptelep Alkalmazható zuhany-, kádés központi csaptelepként beépítésre kész állapotban, gyárilag ellenőrzött egységekkel, készreszerelő készlet nélkül, beépítési mélység: mm Atrio falba építhető termosztátos csaptelep készreszerelő készlet a hoz GROHE Safestop fogantyú 38 C-nál biztonsági retesszel, Aquadimmer többféle funkcióval: mennyiségszabályozás, irányváltás: kád/zuhany falba építhető test nélkül Rainshower Modern zuhanykar kinyúlás: 282 mm, csatlakozó menet 1/ Rainshower Modern fejzuhany min. 0,5 bar kifolyási nyomástól, esőztető vízsugárral, SpeedClean vízkőmentesítő rendszerrel, átmérő: 210 mm sárgaréz /4 -os sárgaréz mosdószifon lecsavarható zárókupakkal, nagy csúszórozettával Sena kézizuhany normál vízsugárral, SpeedClean vízkőmentesítő rendszerrel fali csatlakozó könyök DN 15, fali zuhanytartóval Rotaflex gégecső 1500 mm, 1/2 x 1/2

22 Szerelési skiccek 50. oldal 8. megoldás A funkcionális fürdő WC Kiegészítők Atrio tartókonzol Atrio üvegpohár Atrio szappanadagoló Rapid SL fali WC-hez 6/9 literes öblítőtartállyal, 2-mennyiségű és Start/Stop működtetéssel szerelési magasság: 0,82 m zajvédő elem WC-hez Zajszigetelő lemez, 2 db gumihüvely Atrio törölközőtartó gyűrű Atrio fali fürdőlepedő tartó 600 mm Atrio WC-papír tartó fedél nélkül Atrio fali WC-kefe garnitúra Skate Air nyomólap 2-mennyiségű vagy Start/Stop működtetéssel, fekvő kivitel, 156 x 197 mm M Rapid SL rögzítőelem fal elé szereléshez

23 Szerelési skiccek 52. oldal 8. megoldás A funkcionális fürdő Praktikus információk: Komfortos a GROHE Aquadimmer egy olyan kezelőfogantyú, amely a kézizuhany vagy a fejzuhany közötti váltást teszi lehetővé és egyidejűleg a vízmennyiséget is szabályozza. Vízmennyiségek: A kézizuhany tökéletes működéséhez percenként legalább 12 liter kevert vízre, a termosztátos csaptelep előtt legalább 1 bar dinamikus nyomásra van szükség h4 Szerelési útmutatások: A fejzuhany beszerelési magasságára vonatkozó javaslatokat a 85. oldalon találja meg. A WC-t 40 cm magasra kell szerelni M

24 Szerelési skiccek 54. oldal 9. megoldás A komplett fürdőszoba Ennél a megoldásnál egyesítettük egy fürdőszoba összes kényelmét. A tiszta vonalvezetésű helyiségben a mosdó és a kád mellett megtaláló a WC és a bidé is. Különösen kényelmes a négy oldalzuhannyal rendelkező ülőzuhany, amely természetesen GROHE DreamSpray technológiával van ellátva. Mosdó/bidé Zuhany Chiara egykaros, 1-lyukas mosdócsaptelep 35 mm-es kerámiabetéttel, beépített mennyiséghatárolóval, gyöngyöztetővel, húzórudas leeresztőgarnitúrával, réz bekötőcsövekkel, gyorsszerelő rendszerrel GROHE Rapido T falba építhető, univerzális, termosztátos csaptelep Alkalmazható zuhany-, kádés központi csaptelepként beépítésre kész állapotban, gyárilag ellenőrzött egységekkel, készreszerelő készlet nélkül, beépítési mélység: mm Chiara falba építhető termosztátos zuhanycsaptelep készreszerelő készlet a hoz falba építhető test nélkül, GROHE Safestop fogantyú 38 C-nál biztonsági retesszel, 1/2 -os Carbodur kerámia belsőrész 180 -os elforgatási szöggel, mennyiségszabályzó fogantyú takarékgombbal és tetszőlegesen beállítható takarékütközővel csempeszelep 1/2, belső rész DN Chiara csempeszelep fogantyú 1/2, 3/4, 1 -os csempeszelepekhez Chiara egykaros, 1-lyukas bidécsaptelep 35 mm-es kerámiabetéttel, beépített mennyiséghatárolóval, gömbcsuklós gyöngyöztetővel, húzórudas leeresztőgarnitúrával, réz bekötőcsövekkel, gyorsszerelő rendszerrel Relexa Trio fejzuhany háromféle vízsugárral: normál/jet/rain SpeedClean vízkőtelenítő rendszerrel, tömített csatlakozómenettel, gömbcsuklóval 4x Relexa masszázs oldalzuhany kétféle vízsugárral: normál, masszázs, SpeedClean vízkőtelenítő rendszerrel, gömbcsuklóval

25 Szerelési skiccek 56. oldal 9. megoldás A komplett fürdőszoba Kád Kiegészítők GROHE Rapido T falba építhető, univerzális, termosztátos csaptelep Alkalmazható zuhany-, kádés központi csaptelepként beépítésre kész állapotban, gyárilag ellenőrzött egységekkel, készreszerelő készlet nélkül, beépítési mélység: mm Chiara falba építhető termosztátos kádcsaptelep készreszerelő készlet a hoz falba építhető test nélkül, GROHE Safestop fogantyú 38 C-nál biztonsági retesszel, Aquadimmer többféle funkcióval: mennyiségszabályozás, irányváltás: kád/zuhany Chiara tartókonzol Chiara kristálypohár Chiara szappantartó konzol Chiara szappantartó Chiara törölközőtartó gyűrű Chiara Fali fürdőlepedő tartó 655 mm Chiara fedeles WC-papír tartó Chiara fali WC-kefe garnitúra Relexa Trio kézizuhany háromféle vízsugárral: normál/jet/rain SpeedClean vízkőmentesítő rendszerrel Relexa fali csatlakozó könyök DN 15, zuhanytartóval Rotaflex gégecső, mm Talentofill kádtöltő-, le- és túlfolyógarnitúra normál fürdőkádakhoz bűzelzáróval, 45 -os lefolyóívvel Talentofill kádtöltő-, lefolyóés túlfolyógarnitúra készreszerelő készlet tartalma: rozetta, lefolyódugó, kádtöltő egység, szerelési tartozékok

26 Szerelési skiccek 58. oldal 9. megoldás A komplett fürdőszoba Praktikus információk: Sokoldalú az oldalzuhanyok és a fejzuhany egyidejű használata egy különálló elzárószeleppel lehetséges. Vízmennyiségek: A fenti zuhanymegoldás megfelelő működésének legalapvetőbb feltételei: h x h3 h Szerelési útmutatások: A legújabb GROHE technológiával ellátott GROHE Rapido T falba építhető termosztát 3 bar nyomás esetén több mint 50 liter víz átfolyását teszi lehetővé. Ezáltal valósítható meg az oldalzuhanyok optimális ellátása. A lefolyó beszerelésekor arra kell vigyázni, hogy a maximálisan lezúduló vízmennyiség biztonságosan elvezethető legyen. Ezt a zuhanyberendezést nem ajánlatos átfolyó rendszerű vízmelegítővel használni, a melegvíz tárolót megfelelő módon kell méretezni. A fejés oldalzuhanyok egyidejű használata esetén 10 perc alatt 360 liter kevert vízre van szükség. Az ivóvíz vezetékrendszerbe (ld. EN 1717) történő visszaáramlásának elkerülése érdekében egy visszacsapószelepet kell beépíteni a kézizuhany illetve a Talentofill kádtöltő egység beszerelésekor. Ez a termék a GROHE tartozékok között cikkszám alatt találó meg. ajánlott nyomás: 1,6 bar a termosztát előtt, oldalzuhanyok: 4 l/perc, fejzuhany: 12 l/perc, összes vízmennyiség: 28 l/perc. Kérjük tartsa be a fej- és oldalzuhanyok szerelési magasságaira vonatkozó ajánlásokat, amelyeket a 85. oldalon talál.

27 Szerelési skiccek 60. oldal 10. megoldás A tágas fürdőszoba Abszolút trendi fürdőszoba csak fürdésre. Akinek van helye, az egy különálló helyiséget alakít ki a WC-nek és a bidének. Így válik a fürdő a kikapcsolódás, ellazulás helyszínévé. A megbízható GROHE termékek garantálják a komfortos és zökkenőmentes működést. A fürdőbe a hőmérsékletszabályozós GROHE Rapido T-t és a GROHE DreamSpray technológiával rendelkező Relexa kézizuhanyt, illetve a Grohe Talentofill garnitúrát szereltük be, amely három funkciót, a kádtöltést ill. a víz le- és túlfolyását egy termékben egyesíti. Mosdó Zuhany / Kád Eurodisc egykaros, 1-lyukas mosdócsaptelep 35 mm-es kerámiabetéttel, beépített mennyiséghatárolóval, gyöngyöztetővel, húzórudas leeresztőgarnitúrával, réz bekötőcsövekkel, gyorsszerelő rendszerrel GROHE Rapido T falba építhető, univerzális, termosztátos csaptelep Alkalmazható zuhany-, kádés központi csaptelepként beépítésre kész állapotban, gyárilag ellenőrzött egységekkel, készreszerelő készlet nélkül, beépítési mélység: mm Grohtherm 3000 falba építhető termosztátos kádcsaptelep készreszerelő készlet hoz falba építhető test nélkül, GROHE Safestop fogantyú 38 -nál biztonsági retesszel, Aquadimmer többféle funkcióval: mennyiségszabályozás, irányváltás: kád/zuhany fali csatlakozó könyök, DN 15 külső menettel /4 -os sárgaréz mosdószifon lecsavarható zárókupakkal, nagy csúszórozettával Talentofill kádtöltő-, le- és túlfolyógarnitúra normál fürdőkádakhoz bűzelzáróval, 45 -os lefolyóívvel Talentofill kádtöltő-, lefolyóés túlfolyógarnitúra készreszerelő készlet tartalma: rozetta, lefolyódugó, kádtöltő egység, szerelési tartozékok Relexa zuhanygarnitúra 600 mm-es zuhanyrúddal ( ), Relexa Trio kézizuhannyal ( ), 1750 mm-es Rotaflex gégecsővel ( )

28 Szerelési skiccek 62. oldal 10. megoldás A tágas fürdőszoba Praktikus információk: Komfortos a GROHE Aquadimmer egy olyan kezelőfogantyú, amely a kézizuhany vagy a fejzuhany közötti váltást teszi lehetővé és egyidejűleg a vízmennyiséget is szabályozza. Szerelési útmutatások: A kézizuhany-tartó felszerelési magasságával befolyásolhatjuk a gégecső kádba való belógását. Az ivóvíz vezetékrendszerbe (ld. EN 1717) történő visszaáramlásának elkerülése érdekében egy visszacsapószelepet kell beépíteni a kézizuhany illetve a Talentofill kádtöltő egység beszerelésekor. Ez a termék a GROHE tartozékok között cikkszám alatt találó meg. Vízmennyiségek: A kézizuhany tökéletes működéséhez percenként legalább 7 liter kevert vízre, a termosztátos csaptelep előtt legalább 1 bar dinamikus nyomásra van szükség. A fürdőkád megtöltéséhez nagyobb vízhozamra van szükség. Kiegészítők tartókonzol üvegpohár szappanadagoló törölközőtartó gyűrű fali fürdőlepedő tartó 600 mm

29 Szerelési skiccek 64. oldal 11. megoldás A kompakt fürdő Eurostyle-al Ebben a fürdőben mindennek meg van a helye. A zuhanyozós kád, a mosdó és a WC ésszerű elhelyezése a kompakt méretek ellenére is bizonyos nagyvonalúságot sugall. Az Eurostyle program már bizonyított. Hosszú életű termékei könnyű kezelhetőséget garantálnak, a GROHE StarLight króm felület pedig a fényes ragyogásról gondoskodik. Az öblítőtartállyal kombinált Rapid SL szerelőelem biztosítja a csendes működést. Zuhany / Kád Eurostyle egykaros, fali kádcsaptelep 46 mm-es kerámiabetéttel, beépített mennyiséghatárolóval, automatikus zuhanyváltóval Talento kád le- és túlfolyógarnitúra normál kádhoz Mosdó Eurostyle egykaros, 1-lyukas mosdócsaptelep 35 mm-es kerámiabetéttel, beépített mennyiséghatárolóval, gyöngyöztetővel, húzórudas leeresztőgarnitúrával, flexibilis bekötőcsövekkel, gyorsszerelő rendszerrel Tempesta Duo zuhanygarnitúra 600 mm-es zuhanyrúddal ( ), Tempesta Duo kézizuhannyal ( ), 1750 mm-es Relexaflex gégecsővel ( ) Talento kád le- és túlfolyógarnitúra készreszerelő készlet

30 Szerelési skiccek 66. oldal 11. megoldás A kompakt fürdő Eurostyle-al WC Kiegészítők 2x tartókonzol üvegpohár szappantartó Rapid SL fali WC-hez fal elé vagy válaszfalba szereléshez 2-mennyiségű és Start/Stop működtetéssel, 6/9 literes öblítőtartállyal, kisméretű szerelőnyílással, szerelési magasság: 1,20 m zajvédő elem WC-hez Zajszigetelő lemez, 2 db gumihüvely törölközőtartó gyűrű fali fürdőlepedő tartó 600 mm fedeles WC-papír tartó fali WC-kefe garnitúra Skate Air nyomólap 2-mennyiségű vagy Start/Stop működtetéssel, fekvő kivitel, 156 x 197 mm M Rapid SL rögzítőelem fal elé szereléshez

31 Szerelési skiccek 68. oldal 11. megoldás A kompakt fürdő Eurostyle-al Praktikus információk: Praktikus a váltószeleppel vagy a kézizuhanyt (csatlakozás fent) vagy a kádtöltést (csatlakozás lent) működtethetjük. A meglepetések elkerülésére a csaptelep elzárásakor a váltószelep automatikusan a kádtöltésre áll vissza. Vízmennyiségek: A kézizuhany jó működéséhez percenként legalább 7 liter kevert vízre, a csaptelep előtt legalább1 bar dinamikus nyomásra van szükség. A fürdőkád megtöltéséhez nagyobb vízhozamra kell. Biztos gyerekes családoknál a termosztátos csaptelep használatát ajánljuk, amely állandó zuhanyozási hőmérsékletről gondoskodik és megvéd a leforrázástól. A WC-t 40 cm magasra kell szerelni

32 Szerelési skiccek 70. oldal 12. megoldás Fürdőszoba mozgáskorlátozottaknak Különösen az idősebb embereknek és a mozgáskorlátozottaknak jelent könnyebbséget, ha a fürdőszoba akadálymentes. Ebben a példában a szükséges nagy szabad terekre és a perem nélküli zuhanytálcára figyeltünk, amelyekre mindenekelőtt a kerekes székeseknek van szükségük. A kialakításba harmonikusan integráltuk a különböző segédberendezéseket. Különleges elemek a GROHE Whisper -rel rendelkező GROHE Rapid SL programból segítik a tervezőket az akadálymentes tér kialakításban. A Grohtherm 2000 Special termosztátos csaptelep és az Europlus E mosdócsaptelep is kiválóan alkalmas erre a célra. Mosdó Zuhany Europlus E infrás mosdócsaptelep, keverő kivitel, elemes (6 V DC) automatikus biztonsági lekapcsolás 60 mp. után, 3,5 vagy 11 perc működési idő aktiválása termikus fertőtlenítéshez, flexibilis csatlakozótömlőkkel, visszafolyásgátlóval, gyorsszerelő rendszerrel. GROHE Rapido T falba építhető, univerzális, termosztátos csaptelep Alkalmazható zuhany-, kádés központi csaptelepként beépítésre kész állapotban, gyárilag ellenőrzött egységekkel, készreszerelő készlet nélkül, beépítési mélység: mm Grohtherm 2000 Special falba építhető termosztátos zuhanycsaptelep készreszerelő készlet hoz falba építhető test nélkül, termosztát fogantyú C között előre beállítható biztonsági ütközővel Relexa kézizuhany ötféle vízsugárral: normál/jet/rain/masszázs/ champagne SpeedClean vízkőmentesítő rendszerrel Grohtherm 2000 Handycap fogantyú antibakteriális anyagból, fogantyúra szerelhető Relexa fali csatlakozó könyök fali csatlakozás: DN 15, zuhanycsatlakozás: DN Relexaflex fém gégecső, 1750 mm, 1/2 x 1/ Zuhanyrúd, 900 mm fali tartókkal, csúszóelemekkel és zuhanytartóval. a falitartók távolsága állítható a meglévő falfuratokhoz való illesztéshez

33 Szerelési skiccek 72. oldal 12. megoldás Fürdőszoba mozgáskorlátozottaknak Praktikus információk: Biztos ahhoz, hogy elkerüljük a víz hőmérsékletének véletlenszerű átállítását - megvédve a felhasználót, a termosztát maximális hőmérsékletét be kell határolni. Intelligens a fém kezelőkarok a mozgáskorlátozottak igényeit elégítik ki és ergonómikus formájuk miatt könnyen kezelhetőek. Szerelési útmutató: A zuhanyzó és a fürdőszoba padlófelülete egy síkban van. Zuhanyfüggöny használata javasolt. A falba építhető termosztát szerelési magassága úgy lett meghatározva, hogy a csaptelepet ülve is lehessen kezelni. A Rapid SL szerelőkeret beépítési magassága és stabilitása megfelel a mozgáskorlátozott használat követelményeinek. A könnyebb használat érdekében a WC beépítési magassága nagyobb, mint a normál Rapid SL elemeké. Vízmennyiségek: A kézizuhany jó működéséhez percenként legalább 7 liter kevert vízre, a termosztátos csaptelep előtt legalább 1 bar dinamikus nyomásra van szükség. WC Rapid SL fali WC-hez mozgássérült kivitel, 9 l-es öblítőtartállyal, 2-mennyiségű és Start/Stop működtetéssel, 70 cm kinyúlású WC-csészéhez, könnyűszerkezetes falba vagy válaszfalba szereléshez, szerelési magasság: 1,20 m 2x Rapid SL tartóelem kapaszkodók rögzítéséhez, könnyűszerkezetes falba vagy fal elé szereléshez zajvédő elem WC-hez Zajszigetelő lemez, 2 db gumihüvely Pneumatikus távműködtetés nyomógomb működtetés 100 mm-es rozettával 1,5 m pneumatikus tömlővel Surf takarólemez 156 x 197 mm (függőleges vagy vízszintes szereléshez) 3x M Rapid SL rögzítőelem fal elé szereléshez M M M

34 Szerelési skiccek 74. oldal 13. megoldás Szállodai szoba Ahol a funkcionalitás és a megbízhatóság első helyen áll, ott a GROHE a megfelelő partner. Ilyen például a szálloda, ahol ezek a legfontosabb kritériumok. A GROHE Concetto csaptelepcsaládja a GROHE StarLight felülettel a magas minőségű technológiát, a megbízható minőséget és a megfelelő formát egyesíti magában. Így a szálloda vendége egyből jól érzi magát és a kicsi helyiségben mindent megtalál, semmiről sem kell lemondania. Mosdó Zuhany Concetto 1-lyukas mosdócsaptelep 35 mm-es kerámiabetéttel, beépített mennyiségkorlátozóval, gyöngyöztetővel, húzórudas leeresztőgarnitúrával, réz bekötőcsövekkel 2 x Eggemann EGAPLUS sarokszelep DN 15, kerámia belsőrésszel, 3/8 -os roppantógyűrűvel, csúszórozettával GROHE Rapido E falba építhető, univerzális, egykaros csaptelep készreszerelő készlet nélkül, alkalmazható zuhanyés kádcsaptelepként beépítésre kész állapotban, gyárilag ellenőrzött egységekkel, beépítési mélység: mm Concetto falba építhető egykaros zuhanycsaptelep készreszerelő készlet hez falba építhető test nélkül, rozetta- és szeleptömítéssel, fém fali rozettával, rejtett rögzítéssel /4 -os sárgaréz mosdószifon lecsavarható zárókupakkal, nagy csúszórozettával fali csatlakozó könyök, DN 15 külső menettel Relexa Champagne zuhanygarnitúra 600 mm-es zuhanyrúddal ( ), Relexa Champagne kézizuhannyal ( ), Rotaflex gégecsővel, 1750 mm ( )

35 Szerelési skiccek 76. oldal 13. megoldás Szállodai szoba Praktikus információk: Intelligens a termosztátok használata egyszerű és alacsonyabb a víz- és energiafelhasználás is. Különösen ajánljuk a termosztátok zuhanyzóba történő beépítését, mert védelmet nyújt a leforrázás és az ingadozó víznyomás ellen. Itt alapul vehető a 8. megoldás, ahol a termosztátos csaptelep beszerelését mutatjuk be. A WC-t 40 cm magasra kell szerelni. Szerelési útmutató: A GROHE Uniset WC-elemet speciálisan falba történő beépítéshez használhatjuk. Kiváló hangszigeteléssel rendelkezik. A kivitelezés egy Rapid SL elemmel is megoldható, ehhez tekintse meg a 8. megoldást. Vízmennyiségek: A kézizuhany jó működéséhez percenként legalább 7 liter kevert vízre, a csaptelep előtt legalább 1 bar dinamikus nyomásra van szükség. WC Uniset fali WC-hez 6/9 literes öblítőtartállyal, 2-mennyiségű és Start/Stop működtetéssel, kisméretű szerelőnyílással, zajcsillapított EPS-modullal körbefalazáshoz Skate Air nyomólap 2-mennyiségű és Start/Stop öblítéssel, álló kivitel, 156 x 197 mm Uniset álló konzol WC-hez és bidéhez horganyzott acélból, rögzítőkészlettel, teherhordó válaszfalba történő szereléshez 2x zajvédő elem WC-hez Zajszigetelő lemez, 2 db gumihüvely Kiegészítők folyékonyszappan-adagoló x Kétágú törölközőtartó fali fürdőlepedő tartó 600 mm fedeles WC-papír tartó fali WC-kefe garnitúra

36 Szerelési skiccek 78. oldal 14. megoldás Sorba szerelhető zuhanyok Ez a példa egy közületi zuhanyozót mutat be, amelynek melegvíz ellátását legjobban a Grohtherm XL termosztáttal biztosíthatjuk. A hőmérsékletet központilag szabályozhatjuk, a Contropress önelzáró csapteleppel a vízfolyás időtartama állítható be. Ezáltal a vízfelhasználás hatékonyan behatárolható. Zuhany Grohtherm XL termosztát, 1 falba építhető kivitel, kevertvíz teljesítmény: l/perc között, tágulótestes termoelemmel, hőfokbeállító fogantyú 33 és 43 fok között beállítható biztonsági végütközővel, termikus fertőtlenítési lehetőséggel, beépített visszafolyásgátló és szennyfogó szűrővel, csatlakozó menet: 1 1/4, kevertvíz kimenet: 1 1/4» csatlakozás és kimenet fent vagy lent Contropress önelzáró átmenőszelep DN 15, falba építhető testtel, jelölés: piros 0,5 6 bar áramlási nyomástól használható Relexa sport fejzuhany kinyúlás: 148 mm, csatlakozó menet: 1/2, átfolyáskorlátozó: 9 és 12 l/perc között, SpeedClean vízkőmentesítő rendszerrel, lopásbiztos felfogatással Grohtherm XL imbuszkulcsos szabályozógomb

37 Szerelési skiccek 80. oldal 14. megoldás Sorba szerelhető zuhanyok h Praktikus információk : Praktikus a termosztát egy imbuszkulcsos szabályozógombbal van ellátva. Így kizárható a felhasználók manipulációja. Takarékos a termékkel együtt szállítjuk az átfolyásszabályozót, amely a fejzuhany teljesítményét percenként 9 és 12 literre szabályozza. Szerelési útmutató: A termosztát a sorba szerelt zuhanyok közepére van elhelyezve. Előny ha kicsi a távolság az utolsó zuhanyhoz, akkor a cirkulációs vezeték elhagyható. Vízmennyiségek: A fejzuhanyok jó működéséhez zuhanyonként 9-12 liter kevertvízre van szükség. A nyolc fejzuhany egyidejű használatához kb liter kevertvíz kell. Az összes zuhany egyidejű használatánál a termosztátos csaptelep előtt legalább 3 bar dinamikus nyomásra van szükség. Ha nem használjuk egyszerre az összes zuhanyt, akkor alacsonyabb nyomás is elegendő. A Grohtherm XL termosztát 3 bar nyomásnál maximum 140 liter vizet kever percenként szabad kifolyás esetén. A szerelési példa csak a sorba szerelt zuhanyok jobb oldalát mutatja a másik oldalt hasonlóképpen kell kivitelezni. A fejzuhany beszerelési magasságára vonatkozó javaslatok a 85. oldalon találhatók

38 Szerelési skiccek 82. oldal Összegzés 1 méter jelzés Ez a jelzés a Rapid SL falba építhető szerelőelem keretén találó és lehetővé teszi, hogy pontosan egy méterre állítsuk be a szerelőelemet a kész talajon. Ezáltal a fali WC helyes magassága (40 cm) biztosítva van. Aquadimmer Ez a különleges GROHE találmány egy egységben egyesíti az elzárást, a mennyiségszabályozsá és az irányváltást. A legnagyobb előnye a hagyományos váltószeleppel szemben a megbízhatóság. Mindig csak egy kifolyó használható (pl.: fejzuhany vagy kézizuhany), egyszerre kettő sohasem. Dinamikus/Statikus nyomás Dinamikus (áramlási) nyomásról akkor beszélünk, ha a csaptelep ki van nyitva és folyik belőle a víz. A dinamikus nyomás mindig alacsonyabb a statikus nyomásnál, mert ez utóbbit akkor mérik, ha a csaptelep zárva van. Elzárószelep Az elzárószelep zárja és szabályozza a vízfolyást a csaptelep és a kádkifolyó, illetve a zuhanyfej és az oldalzuhanyok között. Egykaros csaptelep Az egykaros csaptelepnél a felhasználó a hőmérsékletet és a vízmennyiséget az emelőkarral egyszerűen, kézzel állíthatja be. A GROHE egykaros csaptelepek jól használhatók bármely mosdónál és a GROHE SilkMove technológia miatt kitűnnek a többi közül. Falba építhető csaptelepek Ezeket a csaptelepeket a falba kell beépíteni, termosztátként vagy egykaros csaptelepként működtethetők. Az alaptestekhez mindig szükséges egy kezelőelem (készreszerelő készlet), amelyet kívülről kell felszerelni. A falba építhető csaptelepek legpraktikusabban kicsi zuhanyozókban használhatók, mert így több helye marad a felhasználónak. Falba építhető öblítőtartály Ezt az öblítőtartályt a falba kell beépíteni, amely a WC-t látja el vízzel, ha a falon lévő nyomólapot megnyomjuk. A GROHE Rapid SL szerelőkeret függesztett WC-vel kombinálva tökéletes megoldás higiénikus, könnyen tisztítható és sokkal kevesebb helyet foglal, mint az álló WC. Falra szerelhető csaptelep Mint a neve is mutatja, a csaptelepet a falra lehet felszerelni. Nagy előnye, hogy bármikor könnyen kicserélhető egy másik falra szerelhető csaptelepre. Freehander Ennek a zuhanymegoldásnak két, 360 -ban elforgatható zuhanyfeje van, amelyek akár egyenként vagy együtt, különböző vízsugarakkal használhatók. A 180 fokban állítható zuhanykarral a Freehander fejzuhanyként és oldalzuhanyként is használható. GROHE CoolTouch Nincs túlmelegedés a csaptelep felülete soha nem lesz melegebb a kifolyó víz hőmérsékleténél. GROHE DreamSpray A zuhanyfej belsejében lévő, egymással pontosan összehangolt részek egyenletesen osztják szét a vizet az egyes befúvó nyílásokhoz. Az eredmény egy összehasonlíthatatlan zuhanyélmény. GROHE SilkMove A selyempuhaságú könnyű járás és a kar nagyvonalú nyitási szöge gondoskodik a finom beállításról és a víz ill. hőmérséklet szabályozásának kényelméről. GROHE StarLight Sugárzóan fényes, ragyogóan visszaverődő krómfelület, amely különösen ellenálló a szennyeződéssel és a karcolással szemben. Úgy néz ki a felület, mintha mindig új lenne hosszú éveken keresztül. GROHE TurboStat Mindig a megfelelő hőmérséklet - azonnali reagálás a nyomás- és hőmérsékletingadozásra. GROHE Whisper Nincsenek zavaró zajok a hangszigetelt csövezésnek köszönhetően a zaj nem hallatszik át a szomszédos helyiségekbe. Rapido Innovatív falba építhető csaptelepek: GROHE Rapido T termosztáttechnikával és GROHE Rapido E a hagyományos egykaros megoldással. Rapid SL A GROHE teljes szerelőkeret-rendszere, mosdóhoz, bidéhez, vizeldéhez, WC-hez és még számos más felhasználásra. Talentofill Ez a termék egyesíti magába a kádtöltést, a víz le- és túlfolyást. Termosztátok Egy termosztát összekeveri a hideg és meleg vizet a beállított hőmérsékletre és ezt megbízhatóan tartja a nyomás-, a hőmérséklet- és a vízmennyiség-ingadozások ellenére is. Uniset Ezt az öblítőtartály-megoldást közvetlenül a falba kell beépíteni, kiváló hangszigetelési tulajdonságai vannak. Vízmennyiség Vízmennyiségnek azt nevezzük, amire egy terméknek akkor van szüksége, ha legjobb eredményt szeretnénk elérni pl. a zuhany vízsugár képénél vagy a kád feltöltésénél.
