1 Plate loading módszer m ismertetése se és alkalmazása Alun Thomas SDMTS RHK Kft.

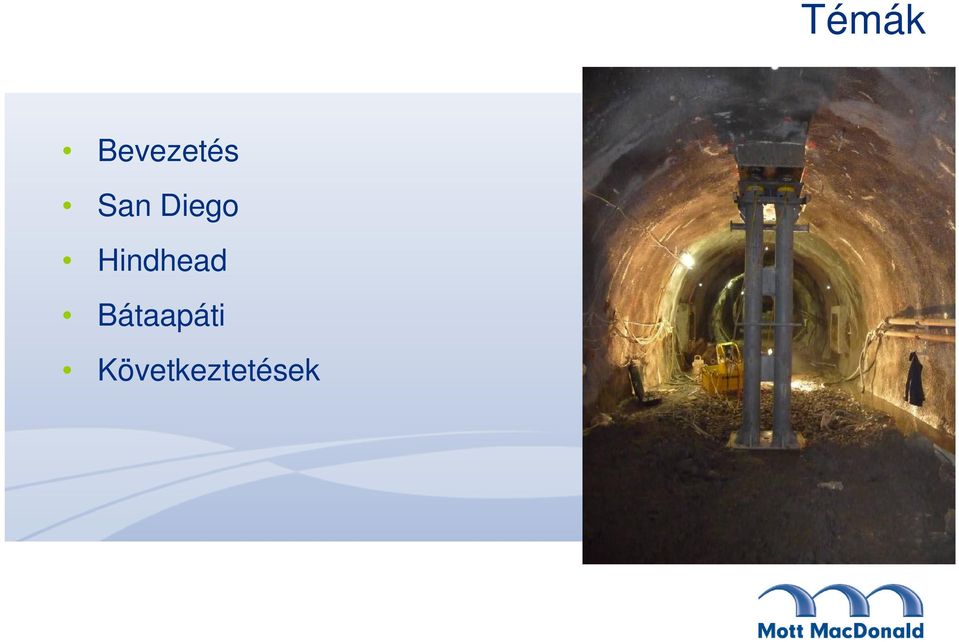

2 Témák Bevezetés San Diego Hindhead Bátaapáti Következtetések

3 Milyen egy helyszíni mérés? Bármilyen vizsgálat, amit valós talajviszonyok között végeznek Például: Plate-loading / plate-jacking vizsgálatok In situ feszültségmérések Presszióméterek Geofizikai mérések Próbaszivattyúzás SPT vagy CPT Vizsgálatok a munkálatok szelvényeibe telepített műszerekkel pl. extenzométeres, inklinométeres vizsgálatok, konvergencia mérések, stb.

plate-jacking vizsgálatok In situ feszültségmérések Presszióméterek Geofizikai mérések

4 Kalibráció (extenzométerek használatával) Többpontos (multi-stage) extenzométerek a vágathajtás hatására létrejövő elmozdulások mérésére. Folyamatos visszajelzés a kivitelezésről a tervezők felé

5 Helyszíni mérések: miért szükségesek? Helyszíni adottságok változatossága Mintavételezéssel nem vizsgálható anyagok Pl.: konglomerátum, gyenge kőzetek Méretek hatásai Viselkedés nagy tömegben kis minták Vágat és környezetének viselkedése elmélet, laboratóriumi vizsgálatok Tervezési paraméterek Tervezés jóváhagyása

Pl.: konglomerátum, gyenge kőzetek Méretek hatásai Viselkedés nagy tömegben

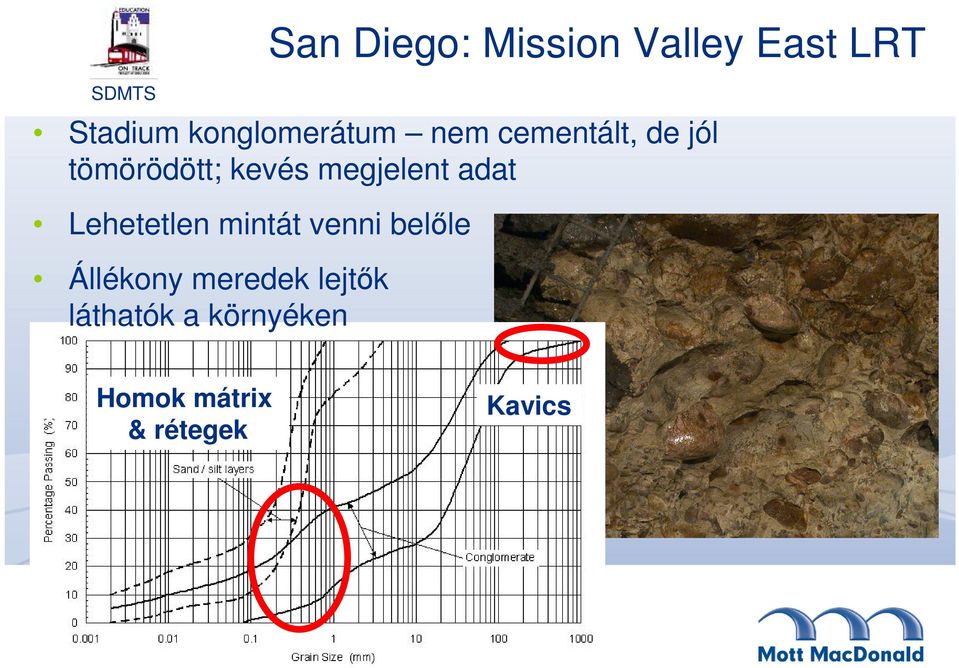

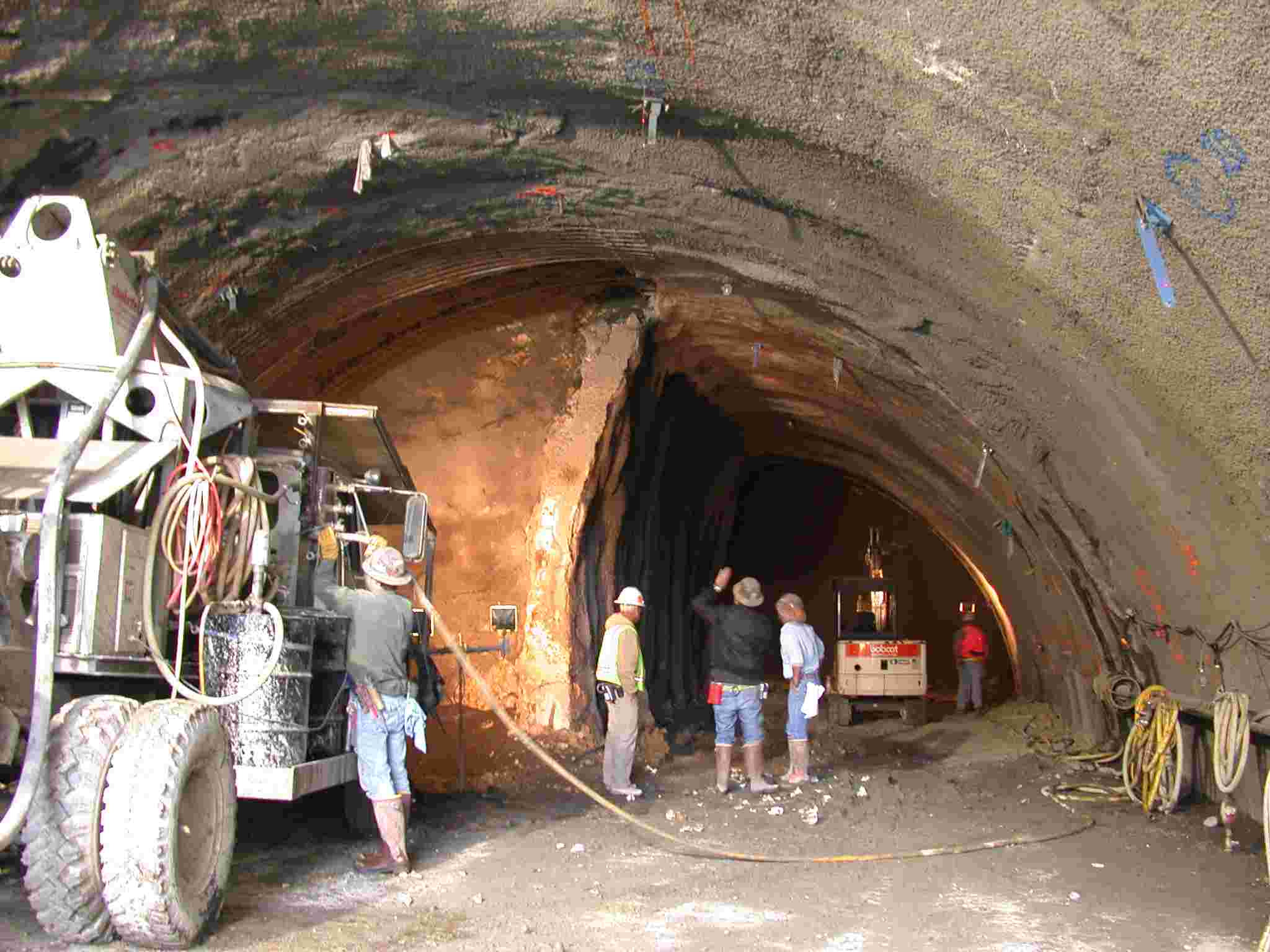

6 SDMTS San Diego: Mission Valley East LRT Stadium konglomerátum nem cementált, de jól tömörödött; kevés megjelent adat Lehetetlen mintát venni belőle Állékony meredek lejtők láthatók a környéken Homok mátrix & rétegek Kavics

megjelent adat Lehetetlen mintát venni belőle Állékony

7 Plate-bearing vizsgálatok 3 Plate-bearing vizsgálatot végeztek a merevségi és szilárdsági paraméterek megállapítására 300-nál is több geofizikai vizsgálatból álló széleskörű vizsgálatsor része Duncan & Chang nemlineáris rugalmas modelljében használta

is több geofizikai vizsgálatból álló széleskörű vizsgálatsor

Megállapított tervezési paraméterek Paraméterek tömör homok Geofizikai E [MPa] 30-50 500 c

8 Megállapított tervezési paraméterek Paraméterek tömör homok Geofizikai E [MPa] c [kpa] 0 - fi [ ] 45 - Térfogatcsökkenés Becsült % Valós % Plate-bearing

9 Hindhead A3 közúti alagút Gyenge homokkő / tömör homok Felpuhuló, morzsolódó anyag laboratóriumi vizsgálatok alapján Nehéz zavartalan mintát venni belőle

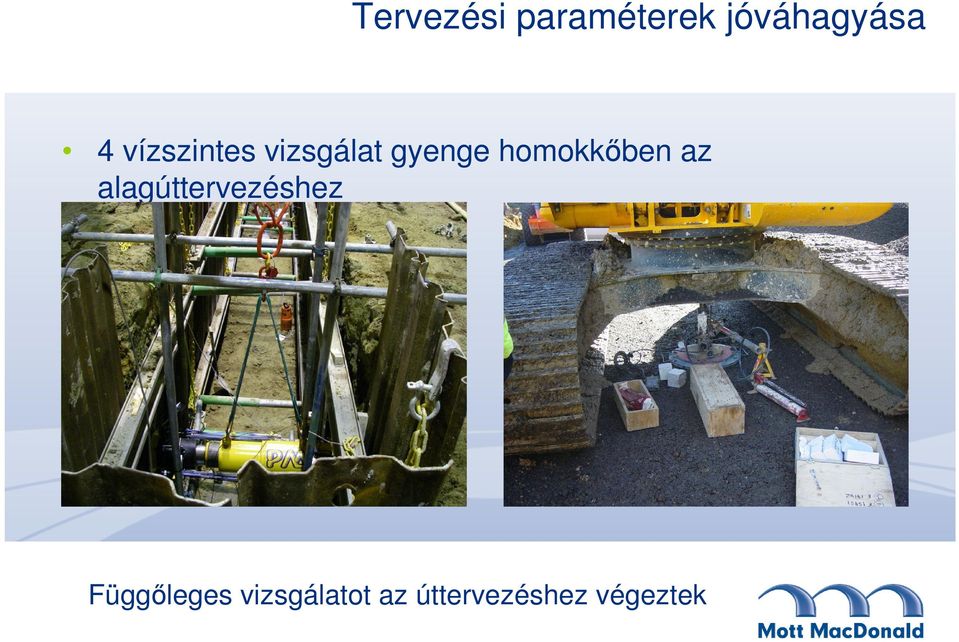

10 Tervezési paraméterek jóváhagyása 4 vízszintes vizsgálat gyenge homokkőben az alagúttervezéshez Függőleges vizsgálatot az úttervezéshez végeztek

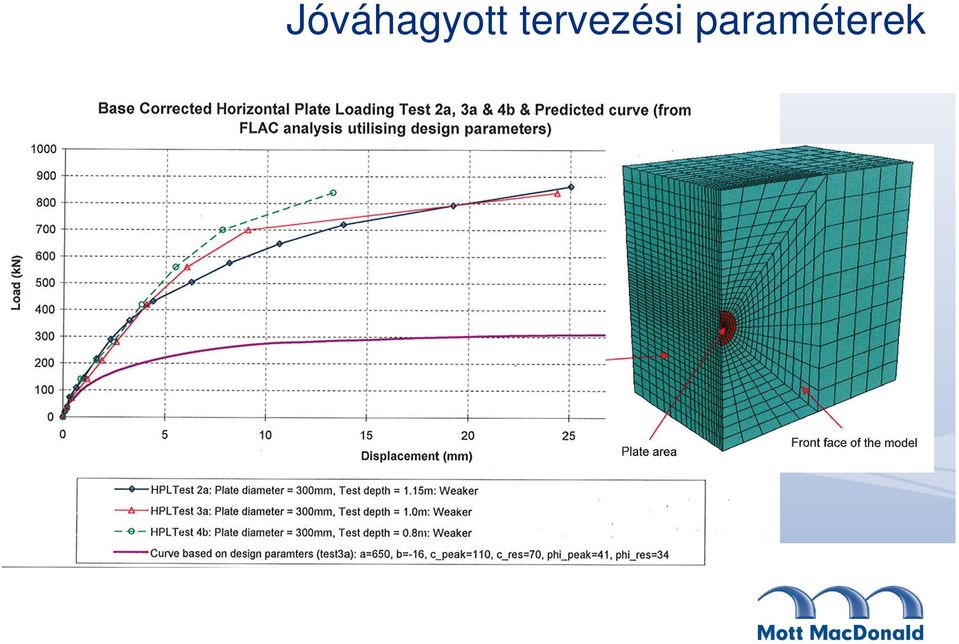

11 Jóváhagyott tervezési paraméterek

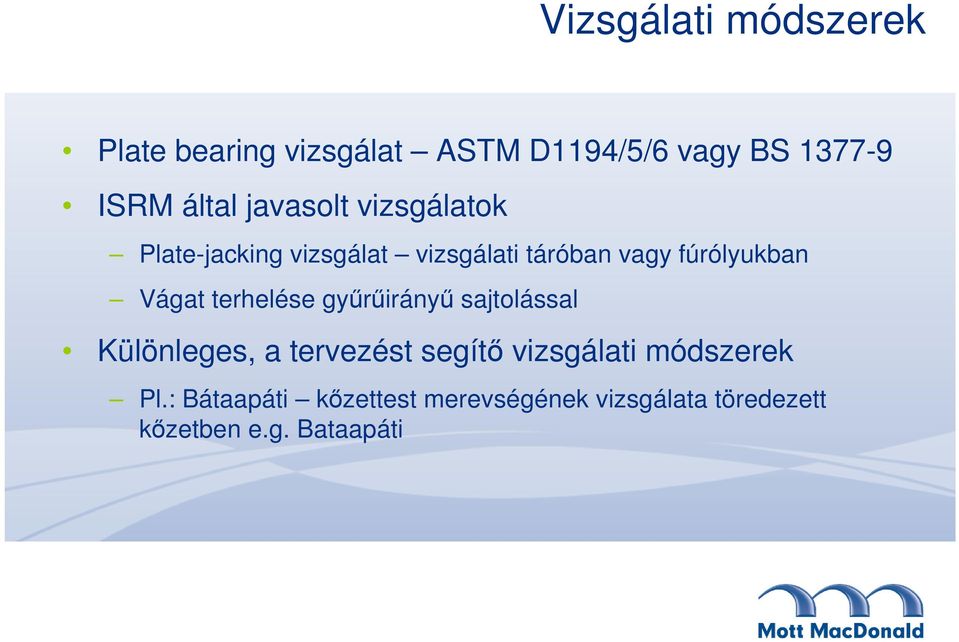

12 Vizsgálati módszerek Plate bearing vizsgálat ASTM D1194/5/6 vagy BS ISRM által javasolt vizsgálatok Plate-jacking vizsgálat vizsgálati táróban vagy fúrólyukban Vágat terhelése gyűrűirányű sajtolással Különleges, a tervezést segítő vizsgálati módszerek Pl.: Bátaapáti kőzettest merevségének vizsgálata töredezett kőzetben e.g. Bataapáti

Vágat terhelése gyűrűirányű sajtolással Különleges, a tervezést segítő vizsgálati

13 Biztosítatlan vizsgálati táró ISRM plate-jacking vizsgálat

14 ISRM radial jacking vizsgálat Gyenge talajban biztosított vágatban kell végezni a radial jacking vizsgálatot azonban tömör kőzettestben hatalmas feszítő erőre lehet szükség

15 RHK Kft. Plate-jacking vizsgálatok Bátaapátiban V. osztályú kőzetre nem volt adat Zavart mintáknak köszönhetően a IV. osztályú kőzet adataiban rejlő bizonytalanság IV. és V. kőzetosztályokban a vágatok nem állékonyak biztosítás nélkül Vizsgálati kamra nem állt rendelkezésre Cél: Megvizsgálni a III., IV. és V. osztályú kőzetek in situ alakváltozási modulusát Széleskörű vizsgálati program része

osztályú kőzet adataiban rejlő bizonytalanság IV. és V.

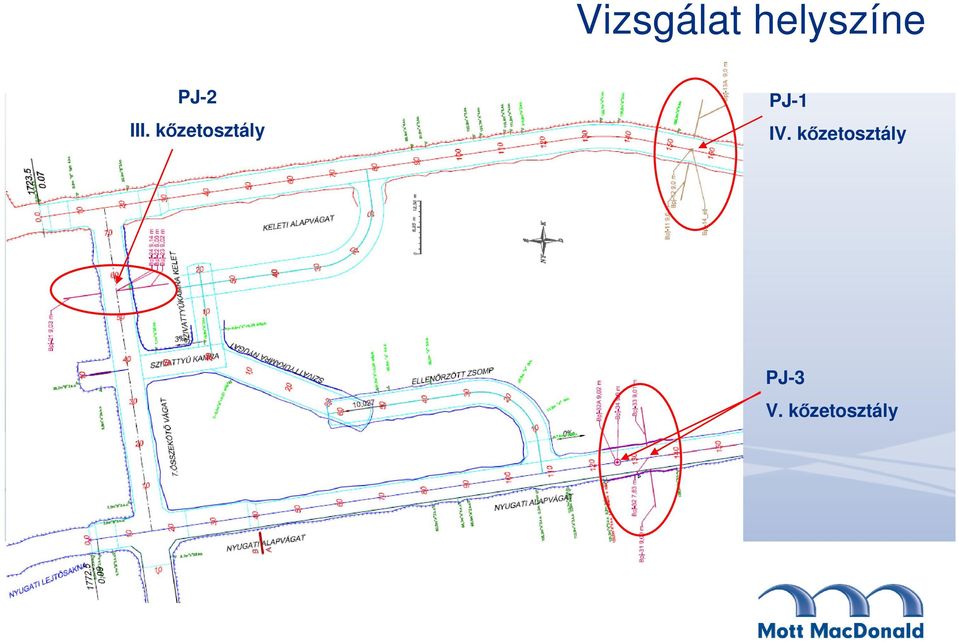

16 Vizsgálat helyszíne PJ-2 III. kőzetosztály PJ-1 IV. kőzetosztály PJ-3 V. kőzetosztály

17 Geológiai információk Homlokdomumentációk Fúrólyukszelvények Q-értékek Vízbeáramlás Bpj 11 nyugati/jobb Bpj 12 Főte Bpj 14 Talp 154,3 m Bpj 13 keleti/bal

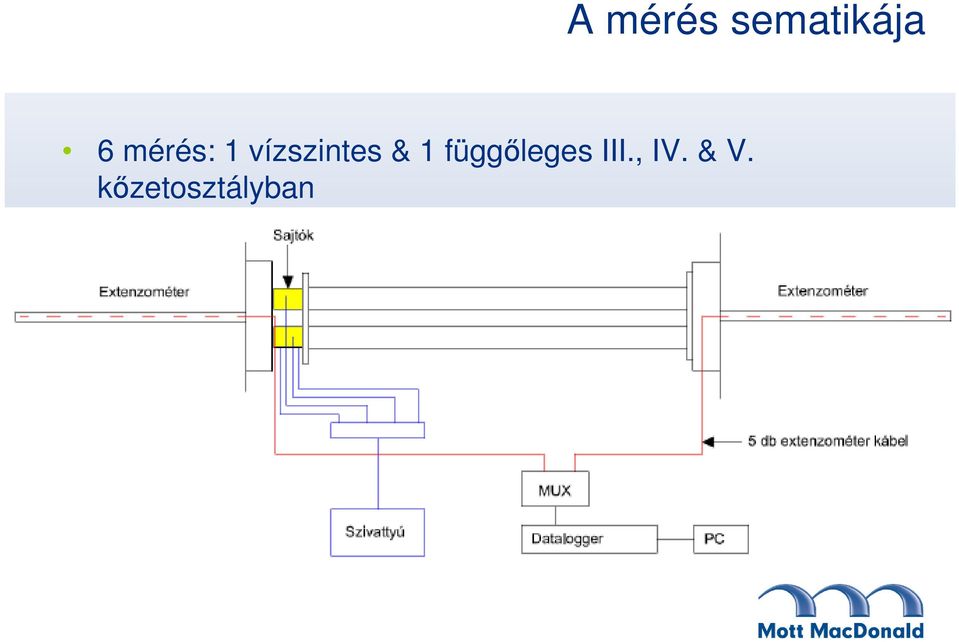

18 A mérés sematikája 6 mérés: 1 vízszintes & 1 függőleges III., IV. & V. kőzetosztályban

19 Előkészületek Vágatbiztosítás megtartása, figyelembe vétele Segédszerkezetek: Betontuskók Extenzométerek és fúrólyukak Feszítő tám Hengeres sajtók Mérési előkészületek

20 Vízszintes mérések Legbelső anker Jelátalakító Anker 2,0m 0,49m 0,98m 4,0m 8,0m

21 Függőleges mérések

22 Mérési adatok 4.00 Displacements (mm) m 2m 1m 0.5m 0m :00 04:00 08:00 12:00 16:00 20:00 00:00 04:00 08:00 12:00 Time of the measurement (hour:min)

Terhelési / tehermentesítési ciklusok 1200 1000 800

23 Terhelési / tehermentesítési ciklusok Tonnes mm

24 Következtetések Az in situ vizsgálti módszerek értékesek, mert minimalizálják a mintavételezés hatásait és adatot szolgáltatnak az anyagok viselkedéséről nagy tömegben. Előfordul, hogy a talaj csak in situ vizsgálatokkal vizsgálható. Plate-bearing / jacking vizsgálatokat számos beruházás során sikerrel alkalmaztak a talaj merevségének és szilárdságának vizsgálatára. A vizsgálati módszert az aktuális beruházás viszonyaihoz kell igazítani.

25 Köszönetnyilvánítás Köszönöm: A megrendelőknek: SDMTS-nek, Highways Agency-nek & RHK Kft.- nek, Mott MacDonald Magyarország Kft. szakembereinek, Önöknek a figyelmet! SDMTS RHK Kft.

26 Köszönöm a figyelmet!
