1 A program a szolgalmi joggal kapcsolatos munkarészek elkészítéséhez használható. Csak telepített ITR-4-es mellett használható. A hardver kulcsnak USB kivitelőnek és SHK típúsúnak kell lenni. A vásárlás elıtt tisztázandó a Digicart Kft.-vel. A program öt fı funkcióval rendelkezik: A nyomvonalat érintı földrészletek helyrajzi számainak leválogatása. A nyomvonallal érintett földrészletek nyomvonal határos kivágása. A földrészletek nyomvonal folytonos sorszámozása. Oszlopkapcsolók/trafók és oszlop területek feliratozása. Az érintett földrészletek eredeti és nyomvonalba esı részének területösszehasonlítása. A funkciók természetesen egymásra épülnek, de mindegyiket önállóan kell indítani. A program mőködésének hátterében a területszámítással képzett alakzatok metszésének vizsgálata áll. Ezért feltétel, hogy a fekvések földrészlet szintő területszámítása hibátlan legyen, és ugyanez érvényes a nyomvonalra (védısávra) is. Míg a földrészletek területszámítása során szükség van, mint azonosítóra a helyrajzi számra is, addig a nyomvonalnál csak azokba az alakzatokba kell elhelyezni feliratot amelyeket ki akarunk zárni a mőveletbıl. Ezekbe az alakzatokba helyezzünk el x -t. Pl. a nyomvonallal körbezárt területekbe. Tudnivalók az adatok elıkészítéséhez (1) : 1. A kiinduló alapállományoknak (nyomvonal, fekvés,sablon) azonos felbontásúnak kell lenni, vagy cm, vagy mm. Ajánlott a mm -ert, mert így a metszéspontok pontosabban illeszkednek, nincs elugrás a két állomány elméletileg azonos koordinátájú pontjai között. A kivágás eredménye minden esetben mm-es felbontású ITR állomány lesz. 2. Két vonal keresztezheti egymást bekötés nélkül az állományokban, de a mindkét állományban egy egyenesbe esı pontokat mindkét állományban be kell kötni, különben nyúlványok keletkezhetnek (azonos felbontás esetén is!). 3. A sávban lévı hurok területekbe be kell tenni egy X -et, hogy a beesı hrsz-ek ne kerüljenek leválogatásra. Ugyanígy a külterületi állományok zártkerti, belterületi foltjaiba is, a hrsz rétegbe. Ha a külterületi állomány hrsz rétegén megírásra kerültek a győjtı helyrajziszámok (pl.: 043 Zk), akkor azokat át kell tenni egy másik rétegbe. Nem lehet két azonosító! 4. A területszámításoknak mindkét alapállományban hiba nélkül kell lefutniuk. Tudnivalók a program telepítéséhez: A programot másoljuk az ITR program könyvtárába. A GPCCOM.dll programot másoljuk Windows 2000 esetén a C:\WINNT\SYSTEM32, XP esetén a C:\WINDOS\SYSTEM32 könyvtárba, majd regisztráljuk be a regsvr32 paranccsal. A regsvr32 használata: START\Futtatás, majd a megjelenı párbeszéd ablakba irjuk be a regsvr32-t, hagyjunk ki egy szóközt, majd a korábban bemásolt GPCCOM.DLL-t keressük meg az intézıben és húzzuk az egérrel a parancs után. Az ENTER lenyomására a DLL regisztrációja megtörténik. A DLL-t csak az elsı telepítés során kell elvégezni.

2 A regsvr32 bıvebb ismertetıje itt található: Kezdı párbeszéd ablak A kezdı párbeszéd ablakon ki kell választanunk a bemenı ITR állományokat, valamint megadni az eredmény (kivágat) ITR állomány nevét. Ennek során az alábbiakra kell figyelni: A nyomvonal és a település(fekvés) ITR állomány nem lehet azonos. A nyomvonal és az eredmény (kivágat) ITR állomány nem lehet azonos. A település(fekvés) és az eredmény (kivágat) ITR állomány nem lehet azonos Új eredmény állomány választása esetén azt a sablon állomány alapján hozza létre a program. Ez az jelenti, hogy annak beállításait és jellemzıit örökli a kivágat állomány. Az állományok megválasztása után indíthatjuk a kívánt mőveletet, amelynek elsı lépéseként a program betölti a szükséges állományokat, illetve ha szükséges létrehozza az eredmény állományt. Létezı eredmény állomány esetén jóváhagyást kér annak felülírására.

3 LEVÁLOGATÁS Bemenı adatok: a nyomvonal (védısáv) ITR állománya a település (fekvés) ITR állománya a nyomvonal (védısáv) területszámítás rétegei a földrészlet területszámítás rétegei ( pl. 10,11) Eredmény: az érintett helyrajzi számok listája a naplóban és fájlban. A program a megadott rétegekkel mindkét állományra elvégzi a területszámítást, és ha abban nem talált hibát, akkor megvizsgálja a képzett alakzatok átfedését. Területszámítási hiba esetén lépjünk vissza az ITR-be és végezzük el a javítást. Az Azonos alkönyvtárban lévı minden ITR állomány kapcsolóval bekapcsolásával a program a megadott fekvés állománnyal azonos alkönyvtárban lévı összes ITR állományra elvégzi a leválogatást, és az eredményeket automatikusan az ITR állomány nevével azonos és _levalogatas.txt nevő fájlokba menti. Ez a funkció a program es verziójától használható. Példa a napló tartalmára: Rétegek:6018, Területszámítás... 3 db. alakzat 3 db. tömb Kész Rétegek:10,11, Területszámítás db. alakzat 1 db. tömb Kész Átfedés vizsgálat / / / / Összesen 824 földrészlet Ebbıl nyomvonallal érintett:12 A lista formátuma: Y,X,irány, tartalom, amelyet az ITR-be közvetlenül be tudunk olvasni.

4 KIVÁGÁS Bemenı adatok: a nyomvonal (védısáv) ITR állománya a település (fekvés) ITR állománya sablon ITR állomány a kivágathoz az eredmény (kivágat) ITR állomány neve a nyomvonal (védısáv) területszámítás rétegei a földrészlet területszámítás rétegei ( pl. 10,11) az új metszéspontok o kezdı pontszáma o növekménye o pontkódja a kivágott állományban a földrészletek és a külsı keret vonalainak, valamint a helyrajzi számok (feliratok) rétege

5 Eredmény: a kivágat ITR állomány, amelyben a több darabra vágott földrészletek minden része tartalmazza az eredeti helyrajzi számot. A program a megadott rétegekkel mindkét állományra elvégzi a területszámítást, és ha abban nem talált hibát, akkor megvizsgálja a képzett alakzatok átfedését és elvégzi a kivágást. Területszámítási hiba esetén lépjünk vissza az ITR-be, és abban végezzük el a javítást. A program csak az újonnan keletkezett metszéspontokat pontszámozza és kódolja, minden, a két bemenı állományban már meglévı és a kivágatba átvett töréspont pontszámát és kódját változatlanul hagyja. Célszerő a védısáv töréspontjait elıre pontszámozni és kódolni, kezdı pontszámak pedig a védısáv legmasabb pontszáma utáni 1001-el kezdıdı pontszámot választani (pl. utolsó pontszám 3215, kezdıpontszám 4001) A napló tartalmazza a leválogatással azonos formátumban az érintett földrészleteket, valamint a kivágott földrészletek helyrajzi számát, annak új beszúrási pontját (Y,X), és a kivágott terület nagyságát. Az Összesen sorban az érintett földrészletek eredeti területének összegét, valamint a kivágott területek összegét találjuk. A program es verziója kiegészült egy újabb opcionálisan használható funkcióval. Használata esetén I. tartalmú feliratot helyez a kivágott földrészletek szolgalommal nem érintett részébe, és II. -t a szolgalommal érintett részbe. Példa a napló tartalmára: Rétegek:6018, Területszámítás... 3 db. alakzat 3 db. tömb Kész Rétegek:10,11, Területszámítás db. alakzat 1 db. tömb Kész / / / / / / Összes xxxxxx.xxxxxxx xxxxx.xxxxxxx A kivágást követıen mindenképp ellenırizzük az állományt az ITR-ben. Az ellenırzés, módosítást követıen javasolt a területszámítással történı ellenırzés. Lásd fentebb a Tudnivalók az adatok elıkészítéséhez bekezdést.

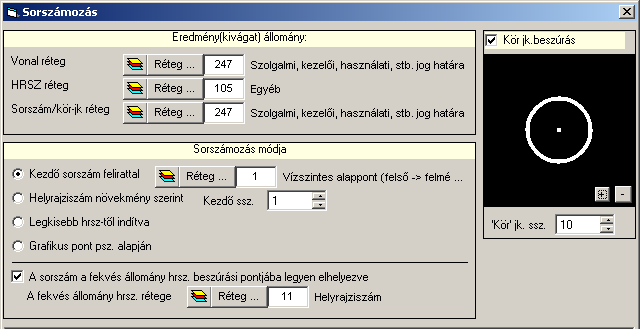

6 SORSZÁMOZÁS A sorszámozás a kivágott állományban elvégzi a nyomvonal folytonos számozást, az azonos helyrajzi számokat kiegészíti (-I, -II,-III, stb.), a sorszámokra kör jelkulcsot helyez. A sorszámozás négyféle módon végezhetı el. Kezdı sorszám felirattal: A sorszámozás során megadható a sorszám kezdı értéke. Több tömbbıl álló állomány esetében meghatározható a tömbök sorszámozásának sorrendje is. Ehhez a kivágat állományban egy a helyrajzi számtól eltérı rétegben helyezzünk el feliratot abba a földrészletbe, ahol a sorszámozást indítani szeretnénk. A felirat tartalma legyen a kezdı sorszám értéke. Több tömb esetén a következı tömb kezdı földrészletébe helyezzünk el egy olyan feliratot, ahol a felirat értéke nagyobb mint a kiinduló tömbbé, a harmadikba pedig olyan ahol a felirat tartalma nagyobb mint a másodikba beírt érték. A legegyszerübb esetben az elsı tömbbe 1-et, a másodikba 2-t, a harmadikba 3-at és így tovább. Helyrajziszám növekmény szerint: Ha egyetlen egy tömbben sem helyezünk el feliratot, akkor a sorszámozás helyrajzi szám folytonos lesz, kezdı értéke a Kezdı ssz mezıbe beírt érték. Utóbbit figyelmen kívől hagyja a program, ha a tömbök felirattal vannak sorszámozva, de ebben az esetben minden tömbbe el kell helyezni a feliratot, mert annak hiányában a tömb kimarad a sorszámozásból. Legkisebb hrsz-tıl indítva: A legkisebb hrsz. kapja a kezdı sorszámot és attól indulva nyomvonal folytonos a sorszámozás. Grafikus pont pontszáma alapján: A földrészletekbe elhelyezett grafikus pontok pontszám növekménye szerint történik a sorszámozás. A sorszám beszúrási pontja alapértelmezetten azonos a helytarjzi számok beszúrási pontjával. Lehetıség van arra, hogy a sorszámokat (és a jelkulcsokat) a szolgalommal érintett földrészlet

7 eredeti helyrajzi számainak beszúrási pontjába helyezzük el. Ehhez a párbeszéd ablakon lévı kapcsolót kell bekapcsolni, és megadni a fekvés állomány hrsz-ket tartalmazó rétegét. A sorszám fölé helyezett jelkulcs beszúrása a Kör jk. beillesztése kapcsolóval befolyásolható. A naplóba és fájlba sorszámra rendezett helyrajziszám listát kapunk. A sorszámozás megkezdése elıtt a program törli a cél állományból a Sorszám/kör jk. réteg tartalmát és megszünteti a helyrajzi számok -I, -II, stb. bıvítését. Az ITR-nyomvonal program "Sorszámozás--->" modulja által készített nyomvonalfolytonos helyrajzi szám lista a TerkimSzolg (2) programhoz tartozó "TAKAROS_lista" Excel munkafüzet "MAKRÓ" munkalapján lévı "ITR-nyomvonal program 'Sorszámozás--->' listájának beolvasása" gombra kattintva a "TAKAROS LISTA" munkalapba betölthetı.

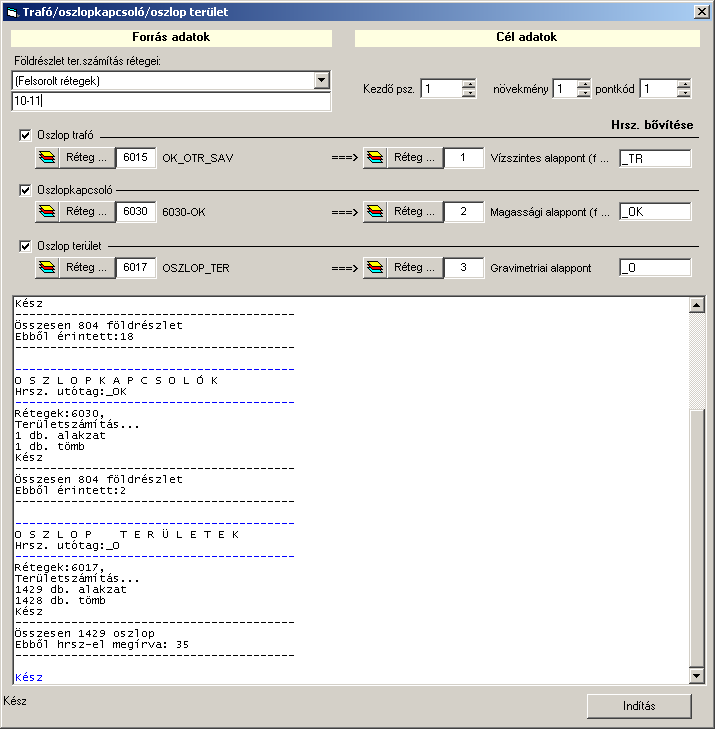

8 OSZLOPKAPCSOLÓK/TRAFÓK, OSZLOP TERÜLETEK A menüponttal olyan ITR állomány állítható elı, amely az oszlopkapcsolók, oszloptrafók és az oszlop területek meghatározására használható. Az elıkészítéskor fontos, hogy a három elem (oszlop, OK, OTR) közül az oszlop terület mindig önálló rétegen legyen. Az OK és OTR területek lehetnek együtt, vagy külön rétegen. A <hrsz>_ok vagy <hrsz>_otr felirat megkülönbözteti ıket. Az OK és OTR esetén a program az adott rétegben képzett alakzatokat metszeti a fekvés földrészleteivel és elhelyezi azokban a helyrajzi számokat. Az a metszet, amelybe az OK/OTR súlypontja esik, megkülönböztetı hrsz-t kap. A hrsz. bıvítményét a párbeszéd ablakon adhatjuk meg. Alapértelmezett értékei: _TR és _OK. Az oszlopterületek meghatározásakor a oszlopok és földrészleteket nem metszeti a program, egyedül azt a hrsz-t helyezi el bıvítménnyel ellátva, amelybe az oszlop súlypontja esik. Az aalpértelmezett bıvítmény: _O. A párbeszéd ablakon található kapcsolók segítségével állíthatjuk be, hogy mely mőveleteket kívánjuk végrehajtani.
