1 Kompakt légkezelő beépített automatikával AltiPlex 17T Általános leírás Az AltiPlex 17T légkezelő felső csatlakozású, magas hatásfokú forgódobos hővisszanyerőt tartalmazó, EC ventilátorokkal szerelt felső csatlakozású kompakt berendezés. A fix alkotóelemek- ventilátorok, szűrők, forgódobos hőviszszanyerő és szabályozó automatika- mellett vizes fűtőkalorifer, vizes- vagy DX hűtőkalorifer is elhelyezhető a készüléken belül. Egyéb tartozékokat a légcsatornahálózatba kell beépíteni. Panelvastagság: Kezelési oldal: Fűtő- és hűtővíz csatlakozás: 30 mm elülső oldal jo oldalon (ábra szerint) Felhasznált anyagok A légkezelő burkolatának vázszerkezete saját fejlesztésű eloxált alumínium profilból készül. A keretprofilok felületkezelt porfestett alumínium sarokelemekkel vannak egymáshoz rögzítve. A panelszerkezet vastagsága 30 mm, anyaga üveggyapot szigeteléssel ellátott ALC (alucink) bevonatú acéllemez. A burkolat A tömítettségi osztályú, az össz- hőátviteli tényező T4 az EN 1886 szabvány szerint. A kezelőajtók kettős működésű Dual kilincs/zsanér zárszerkezettel vannak ellátva. Ezzel a szerkezettel az ajtók jora és balra is nyithatók, vagy igény szerint le is vehetők. Légszállítás Névleges légmennyiség 1700 m 3 /h (472 l/s), légszállítási diagramokat lásd a 3.oldalon. Opciós tartozékok Legfő jellemzők Névleges légszállítás 1700 m 3 /h. Forgódobos hővisszanyerővel készül. A felső csatlakozás eredményeként alapterület igénye kise, mint az oldalsó csatlakozású kiviteleké. Alapkivitelben F6/F5 jóságfokú szűrőket tartalmaz. Az integrált szabályozóautomatika alaptartozék. A légkezelő szállítása egy egységben történik. Könnyen, gyorsan telepíthető és üzembe helyezhető. Energiahatékony működése eredményeként alacsony az üzemeltetési költsége. Szerelőlábak Kondenzvíz szifon Rezgéstompító

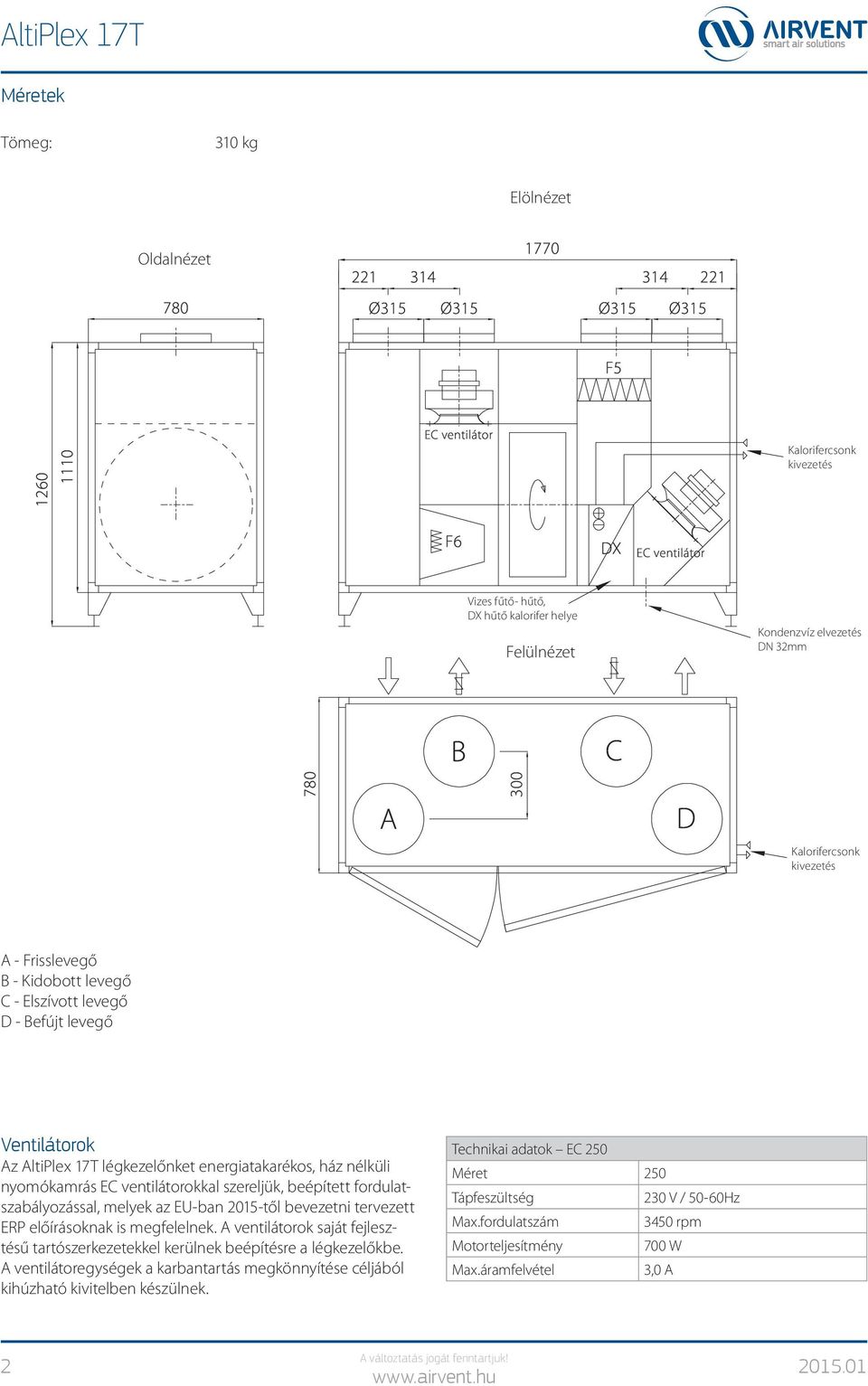

2 Méretek Tömeg: 310 kg Elölnézet Oldalnézet Ø315 Ø315 Ø315 Ø315 F EC ventilátor Kalorifercsonk kivezetés F6 DX EC ventilátor Vizes fűtő- hűtő, DX hűtő kalorifer helye Felülnézet Kondenzvíz elvezetés DN 32mm B C 780 A 300 D Kalorifercsonk kivezetés A - Frisslevegő B - Kidobott levegő C - Elszívott levegő D - Befújt levegő Ventilátorok Az AltiPlex 17T légkezelőnket energiatakarékos, ház nélküli nyomókamrás EC ventilátorokkal szereljük, beépített fordulatszabályozással, melyek az EU-ban 2015-től bevezetni tervezett ERP előírásoknak is megfelelnek. A ventilátorok saját fejlesztésű tartószerkezetekkel kerülnek beépítésre a légkezelőkbe. A ventilátoregységek a karbantartás megkönnyítése céljából kihúzható kivitelben készülnek. Technikai adatok EC 250 Méret 250 Tápfeszültség 230 V / 50-60Hz Max.fordulatszám 3450 rpm Motorteljesítmény 700 W Max.áramfelvétel 3,0 A

3 1. táblázat, Megengedett külső nyomásesés (Pa) a szűrő javasolt végellenállásánál P S (Pa) diagram AltiPlex 17T jelleggörbe AltiPlex 17T Gépkonstrukció Kezelt légmennyiség m 3 /h AltiPlex 17T alapgép elszívó ág (1) befúvó ág (2) AltiPlex 17T alapgép + vizes fűtő befúvó ág (3) AltiPlex 17T alapgép + vizes hűtő befúvó ág (4) AltiPlex 17T alapgép + vizes fűtő + DX hűtő befúvó ág (5) AltiPlex 17T alapgép + vizes fűtő + vizes hűtő befúvó ág (6) P S (Pa) diagram AltiPlex 17T jelleggörbe 600 4, Q(m /h) Q(l/s) AP 17T alapgép elszívó ág 2 - AP 17T alapgép befúvó ág 3 - AP 17T alapgép + vizes fűtő 4 - AP 17T alapgép + vizes hűtő 5 - AP 17T alapgép + vizes fűtő + DX hűtő AP 17T alapgép + vizes fűtő + vizes hűtő Szűrők A szűrő megakadályozza, hogy a por és más apró részecskék a szellőztetett helyiségbe jussanak. Ezenkívül megóvja a légkezelő érzékenye elemeit, például a kalorifereket és a hővisszanyerőt az eltömődéstől. A szűrés és a portárolás hatékonysága a szűrő típusától függően széles határok között mozoghat. A szűrőket rendszeresen kell ellenőrizni és cserélni, mert ha túlságosan elszennyeződnek, csökken a rendszer légszállítási kapacitása Befúvó oldal / Táskás szűrő A szűrő keretmérete Szűrőminőség Táskahossz A szűrő induló ellenállása A szűrő javasolt végellenállása 592x592x300 mm F6 300 mm 100 Pa 200 Pa 592 mm Táskás szűrő 592 mm 300 mm Elszívó oldal / Öntartó keretes szűrő A szűrő keretmérete 600x300x98 mm Szűrőminőség F5 A szűrő induló ellenállása 25 Pa A szűrő javasolt végellenállása 125 Pa 300 mm Öntartó keretes szűrő 600 mm 98mm

4 Forgódobos hővisszanyerő Az AltiPlex légkezelőinkben minden esetben forgódobos hővisszanyerőt alkalmazunk. A hővisszanyerő feladata, hogy a helyiségből elszívott használt levegő hőtartalmát átvigye a helyiségbe befújt frisslevegőbe, ezzel csökkentve a rendszer energiafelhasználását. A forgódob két együtt felcsévélt alumínium fóliaszalagból készül, ahol az egyik fólia sík, a másik hullámosított. Ez a kialakítás soksok kis csatornát hoz létre, amelyeken a levegő közel lamináris áramlással halad keresztül, ezért a nyomásesés alacsony, és kicsi az esélye a por és egyéb szennyeződések lerakódásának is. A forgódobot egy elektronikus fordulatszám-szabályozóval felszerelt motor hajtja. A forgódob kerületén illetve a befúvott és az elszívott levegő elválasztásánál a légszivárgás ellen hatásosan működő kefetömítések találhatók. Ahogy a dob forog, a csatornáin friss- illetve elszívott levegő halad át. Forgódobos tisztítószektor A friss befúvott és a szennyezett elszívott levegő keveredését segít elkerülni a tisztítószektor, amely frisslevegővel öblíti át a forgódob csatornáit, mielőtt az elszívott levegő oldalról átfordulnak a befúvott levegő oldalra (4.1 ábra). A tisztító szektor korrekt működése feltételezi, hogy az elszívott levegő oldal nyomása a hővisszanyerő elem után megegyezik a frisslevegő oldalnak a hővisszanyerő utáni nyomásával. Ha szükséges, szabályozózsalu használható a megfelelő nyomásarány eléréséhez. 4.1 ábra b Frisslevegő b Elhasznált levegő 2. táblázat Hővisszanyerési adatok Légszállítás, m 3 /h Hővisszanyerés télen (-15 C/80% RH külső ill. 20 C/25% RH belső levegőnél) Energiavisszanyerés nyáron (35 C/45% RH külső ill. 25 C/55% RH belső levegőnél) Hatásfok % Visszanyert energia kw 13,8 17,1 19,9 Befújt frisslevegő hőmérséklet Páratartalom fűtés nélkül C 12,8 11,6 10,5 % Hatásfok % Visszanyert energia kw 3,6 4,5 5,3 Befújt frisslevegő hőmérséklet Páratartalom fűtés nélkül C 27 27,4 27,7 %

5 3. táblázat, Vizes fűtőkalorifer A vizes fűtőkalorifer teljesítményadatai (a hővisszanyerés figyelembevételével) AltiPlex 17T Légszállítás, m 3 /h Légoldali ellenállás, Pa Vízhőmérséklet BE 80 C KI 60 C Vízhőmérséklet BE 60 C KI 45 C Vízhőmérséklet BE 50 C KI 40 C Csatlakozóméret: 3/4 Csősorok száma: 2 Fűtőteljesítmény kw 11,8 14,3 16,6 Kilépő levegőhőmérséklet C 39,7 36,6 34,1 Vízmennyiség l/s 0,14 0,17 0,2 Vízoldali ellenállás kpa 0,6 0,9 1,2 Fűtőteljesítmény kw 7,6 9,39 11,08 Kilépő levegőhőmérséklet C 30, ,2 Vízmennyiség l/s 0,12 0,15 0,18 Vízoldali ellenállás kpa 0,5 0,8 1,0 Fűtőteljesítmény kw 6,4 8,0 9,5 Kilépő levegőhőmérséklet C 27,4 25,5 23,9 Vízmennyiség l/s 0,15 0,19 0,23 Vízoldali ellenállás kpa 0,8 1,2 1,6 4. táblázat, Vizes hűtőkalorifer A vizes hűtőkalorifer teljesítményadatai (az energiavisszanyerés figyelembevételével) Légszállítás, m 3 /h Légoldali ellenállás, Pa Vízhőmérséklet BE 7 C KI 12 C Csatlakozóméret: 3/4 Csősorok száma: 4 Hűtőteljesítmény kw 9,43 11,5 13,3 Kilépő levegőhőmérséklet C 17,3 18,2 19 Vízmennyiség l/s 0,45 0,55 0,63 Vízoldali ellenállás kpa 10,3 14,5 18,9 5. táblázat, Direktelpárologtatós hűtőkalorifer A direktelpárologtatós hűtőkalorifer teljesítményadatai (az energiavisszanyerés figyelembevételével) Légszállítás, m 3 /h Légoldali ellenállás, Pa 7,2 8,9 10,3 Elpárolgási hőmérséklet 7 C Csatlakozóméret: 12/16 Csősorok száma: 3 Méretezett hűtőközeg: R407c Hűtőteljesítmény kw 19, ,6 Kilépő levegőhőmérséklet C táblázat, Akusztikai paraméterek 1700m 3 /h névleges légszállításnál A tábázatban található zajszintek db(a)-ban megadott hangteljesítmény értékek, melyeket a légkezelő be- és kilépő csonkjaiban mértek Oktávsáv középfrekvencia (Hz) Befúvó ág belépőcsonkban 56,7 54, ,8 50,9 46,4 42,4 37,2 57,3 Befúvó ág kilépőcsonkban 64,8 64,7 71,3 71,9 73,3 70,6 66, ,3 Elszívó ág belépőcsonkban 56,6 54,1 59,9 55,8 50,8 46,3 42,3 37,1 57,2 Elszívó ág kilépőcsonkban 64,8 64,7 71,3 71,9 73,3 70,6 66, ,2 Hangnyomásszint a géptől 3 méterre db(a) 55,8dB(A)

6 AltiPlex szabályozóautomatika A Plex légkezelőgépek szabályozó egységei kifejezetten a légkezelő gépekben felmerülő szabályozási feladatok megvalósítására fejlesztett nagy integritású céleszközök. A szabályozó egység külső kijelzővel rendelkezik, melynek segítségével könnyedén konfigurálható és egyben ellenőrizhető is a légkezelőgép működése. Alapértelmezett szabályozási konfiguráció Plex szabályozó egység külső kijelzővel Befúvott levegő hőmérséklet szabályozás Kézi fordulatszám állítás kétfokozatú üzemben Befúvott, elszívott és frisslevegő hőmérséklet érzékelők Forgódobos hővisszanyerő fordulatszám szabályozással, forgásérzékelővel Friss és kidobott levegő oldali rugós visszatérítésű zsalumozgató motorok Szűrő elpiszkolódás figyelés Tűzvédelmi bemenet Külső leállítás bemenet Gyűjtött hiba kimenet AltiPlex automatika alapértelmezett szabályozási séma ST2 FF GT2 GT6 ST1 GT3 GP2 TF GT1 HELYISÉG 7. táblázat Név TF FF GT1 GT2 GT3 ST1 ST2 GP2 ST2 ST1 GT3 FF Megnevezés Befúvó ventilátor Elszívó ventilátor Forgódobos hővisszanyerő vezérlő Befúvott levegő hőmérséklet érzékelő Elszívott levegő hőmérséklet érzékelő GP4 Frisslevegő hőmérséklet érzékelő Zsalumozgató, frisslevegő Zsalumozgató, elszívott levegő Nyomáskapcsoló, szűrő monitor Nyomáskapcsoló, szűrő monitor GT4 CP1 GP2 GTO KM CO2 GP3 TF GT2 GP5 GT1 GT6 HELYISÉG SV1 SV

7 Üzemeltetés A légkezelőgép manuális és automata üzemmódokkal rendelkezik. Manuális üzemmód esetén a kiválasztott beállítások szerint folyamatosan üzemel. Automata módban a programozható kapcsolóóra segítségével állítható be a légkezelőgép szakaszos működése. Hibakezelés A hibakezelés a légkezelőhöz csatlakoztatott kijelző segítségével valósul meg. A kijelzőn keresztül értesül a felhasználó az aktuálisan fennálló hibáról és ezen keresztül van lehetősége a hibák nyugtázására is. Tűzvédelem A szabályozó lehetővé teszi a gép tűzvédelmi rendszerbe integrálását feszültségmentes kontaktuson keresztül. Tűzvédelmi riasztás esetén a légkezelőgép alapértelmezés szerint leáll. AltiPlex opcionális elemekhez tartozó szabályozási funkciók Melegvizes fűtőkalorifer Fűtőteljesítmény szabályozás 0-10V szelepmozgató vezérlőjellel. Aktív fagyvédelem a kalorifer visszatérő oldalra helyezett kontakt fagyvédelmi érzékelő jelei alapján. 7 C visszatérő vízhőmérséklet alatt a légkezelőgép leáll, a fagyvédelmi zsaluk bezárnak, a fűtés keringető szivattyú üzemel, a fűtés szelepmozgató teljes nyitás parancsot kap. Kalorifer melegen tartás funkció, a visszatérő víz hőmérséklete a gép kikapcsolt állapotában is 25 C-ra szabályozott. Elektromos fűtőelem Integrált teljesítmény vezérlő egység, beépített hővédelemmel. Az erősáramú betáplálás kiépítése nem része az automatikának. Vizes hűtőkalorifer Hűtőteljesítmény szabályozás 0-10V-os szelepmozgató vezérlőjellel, hűtőgép indító jel opcióval. DX hűtőkalorifer, hűtőgép Maximálisan három hűtőfokozat sorrendi vagy bináris vezérlése a hűtési igénynek megfelelően. Analóg 0-10V hűtőgép vezérlőjel közvetlen teljesítményszabályozás esetén. Keringető szivattyúk A hűtési és fűtési körökhöz kapcsolódó szivattyúk a hűtési vagy fűtési igény fellépése esetén aktiválódnak. A szivattyúk védelmi funkciójaként beállítható kapcsolóóra szerinti napi járatási időpont és intervallum. Opcionálisan rendelhető szabályozási funkciók Hőmérséklet szabályozási lehetőségek Elszívott levegő hőmérséklet szabályozás Kaszkád helyiség hőmérséklet szabályozás Külső hőmérséklet kompenzált hőmérséklet szabályozás Ventilátor/légmennyiség szabályozási lehetőségek Befúvott levegőnyomás szabályozás elszívó oldali arányos követéssel Elszívott levegőnyomás szabályozás befúvó oldali arányos követéssel Befúvott levegőnyomás szabályozás kiegyenlített elszívással Elszívott levegőnyomás szabályozás kiegyenlített befúvással Befúvó és elszívó oldali független nyomásszabályozás Befúvó és elszívó oldali független légmennyiségszabályozás Befúvó és elszívó ventilátorok vezérlése külső jel alapján Kiegészítő szabályozási lehetőségek Páratartalom szabályozás 0-10V analóg vezérlő bemenettel rendelkező gőzős nedvesítővel és hűtve szárítással. Igény szerinti szellőztetés szén-dioxid szint alapján légmennyiség szabályozással. Igény szerinti szellőztetés külső jelenlét érzékelő csatlakoztatásával

8 AltiPlex automatika komplett szabályozási séma ST2 FF CO2 GT2 GT6 ST1 GT3 GP4 GP2 GTO GP3 GP5 GT1 HELYISÉG GT4 CP1 KM TF SV1 SV2 8. táblázat Név Megnevezés Név Megnevezés TF Befúvó ventilátor SV1 Szelep, fűtés FF Elszívó ventilátor SV1 Szelepmozgató motor, fűtés CP1 Keringető szivattyú, fűtés SV2 Szelep, hűtés CP2 Keringető szivattyú, hűtés SV2 Szelepmozgató motor, hűtés Forgódobos hővisszanyerő vezérlő ST1 Zsalumozgató, frisslevegő KM Hűtőgép, DX SV2 Zsalumozgató, elszívott levegő GT1 Befúvott levegőhőmérséklet érzékelő Nyomáskapcsoló, szűrő monitor GT2 Elszívott levegőhőmérséklet érzékelő GP2 Nyomáskapcsoló, szűrő monitor GT3 Frisslevegő hőmérséklet érzékelő GP3 Nyomástávadó, befúvás (légmennyiség) GT4 Kontakt fagyvédelmi hőmérséklet érzékelő GP4 Nyomástávadó, befúvás (légmennyiség) GT6 Helység hőmérséklet érzékelő GP5 Nyomástávadó, befúvás GTO Hőkioldó, elektromos fűtő CO2 CO2 érzékelő Opcionális épületfelügyeleti lehetőségek A AltiPlex légkezelőgép automatika opcionálisan különböző típusú felügyeleti rendszerekhez csatlakoztatható: Modbus RTU Modbus TCP/IP BACnet/IP LON A Ethernet csatlakozóval szerelt változatok esetén a készülékbe integrált WEB szerver segítségével egyszerű WEB alapú elérés is lehetséges. Az épületfelügyeleti rendszer hiánya esetében is fennáll a lehetőség az alap működési funkciók távoli kijelzésére. A szabályozó digitális kimeneteinek felhasználásával kiadható üzemjel, vagy akár gyűjtött hibajel is
