1 8. Karbantartás 8.1 Általános tudnivalók (1) Csak képzett karbantartó végezheti a javításokat. (2) Viseljen kesztyűt és védő cipőt ha a művelet megkívánja. (3) Mikor a gép javítás alatt van, egy feltűnő helyen elhelyezett figyelmeztető táblával lássa el. A gép bekapcsolása, működtetése tilos. (4) Győződjön meg arról, hogy a főkapcsoló le van kapcsolva javítás alatt. (5) Ha az elektromos szekrény erősáramú részeit javítja a gépet le kell választani elektromos hálózatról. (6) Ha kettő vagy több karbantartó dolgozik egyszerre a gépen, mindegyiküknek tudnia kell a másik munkájáról és képesnek kell lenniük kommunikálni egymással. (7) A karbantartás vagy ellenőrzés során feltáruló minden hibát jelenteni kell a gép tulajdonosának vagy a felelős személynek. (8) A gép részeit rozsdagátló szerrel kell lekezelni minden hosszabb leállás előtt. (9) Ne módosítson se elektromos se hidraulikus alkatrészeket az ASIAN PLASTIC írott engedélyezése nélkül. (9) Lépjen érintkezésbe a helyi ASIAN PLASTIC szervíz megbízottjával, ha a hibát önmaga nem tudja elhárítani. Forgalmazó: Extrémplast Bt 8-1

2 8.2 Az olajtartály tisztítása Évente egyszer cseréljen hidraulika olajat. Minden olajcserénél tisztítsa ki a szűrőt, tartályt és az olajszűrőt is. (1) Győződjön meg arról, hogy a gép áramtalamítva van. (2) Csavarja ki az olajtartály fedelének csavarjait. (3) Vegye le a fedelet és a tömítést. (4) Egy szivattyú segítségével ürítse ki a tartályt. (5) Vegye ki a szűrőt, használjon villáskulcsot a csavar meglazításához. (6) Tisztítsa meg a szűrőt nem gyúlékony oldószerben. Ha szükséges cserélje ki a szűrőt. (7) Tisztítsa ki a tartályt alaposan. Ne használjon gyapjú rongyot. (8) Helyezze vissza a szűrőt a tartályba. (9) Szerelje vissza a tömítést és a tartály fedőt. (10) Húzza meg a csavarokat. (11) Tisztítsa meg az olaj hűtőt 8.3. fejezetben leírtak szerint. (12) Töltse fel a tartályt olajjal a 5.6. fejezetben leírtak szerint. Forgalmazó: Extrémplast Bt 8-2

3 8.3 Az olajhűtő tisztítása Minden olajcserénél tisztítsa meg a hűtőt is A hűtő leszedése (1) Az olajtartály legyen üres és tiszta. (2) Zárja el az olajhűtő víz csapjait. (3) Helyezzen csepegtető tálcákat az olaj- és hűtővíz csatlakozások alá. (4) Szerelje le a hűtőről az olaj- és hűtővíz tömlőket. (5) Csavarozza le az U-alakú pántokat, melyek a hűtőt rögzítik a gép lábazatához. (6) Ürítse ki mind az olajat, mind pedig a vizet a hűtőből. (7) Szedje le a hűtő mindkét végén található takaró lemezeket. (8) Húzza ki a csöveket. (9) Tisztítsa meg a csöveket és a házat alaposan réz kefével. (10) Mossa ki a csöveket kívül-belül tiszta vízzel, majd hagyja megszáradni. Szükség esetén cserélje ki a tönkrement részeket. olaj ki olaj be távtartó ház víz ki víz be csavar burkolat U- pánt hűtés cső 8.1 Ábra Olaj hűtő Forgalmazó: Extrémplast Bt 8-3

4 8.3.2 Az olaj hűtő beszerelése (1) Illessze a csöveket a távtartóba. (2) Tegye vissza a csöveket a házba. (3) Szerelje vissza a két burkolatot. (4) Rögzítse a hűtőt a gép lábazatához az U-pántok segítségével. (5) Csatlakoztassa a hidraulika és víz tömlőket. Győződjön meg a csatlakozások szilárdságáról, a rendszerben nagy nyomás uralkodik! (6) Nyissa ki a hűtővíz csapjait. (7) Töltse fel a hidraulika tartályt olajjal az 5.6. pontnak megfelelően. (8) Kapcsolja be a főkapcsolót és indítsa el a szivattyú motort. (9) Ellenőrizze a hűtőnél az olaj- és víz szivárgást. Szüntesse meg a szivárgást a pánt csavarok meghúzásával. Forgalmazó: Extrémplast Bt 8-4

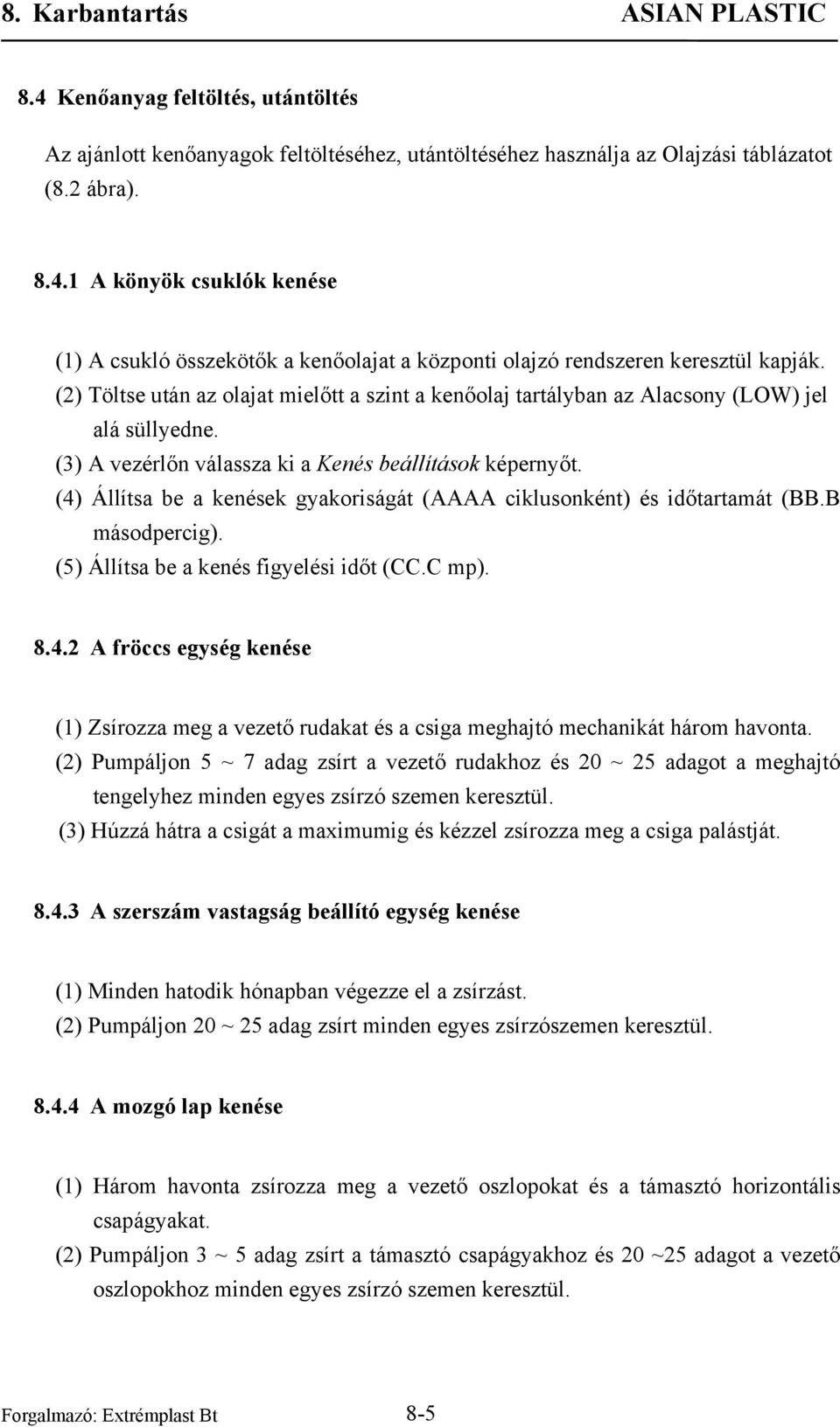

5 8.4 Kenőanyag feltöltés, utántöltés Az ajánlott kenőanyagok feltöltéséhez, utántöltéséhez használja az Olajzási táblázatot (8.2 ábra) A könyök csuklók kenése (1) A csukló összekötők a kenőolajat a központi olajzó rendszeren keresztül kapják. (2) Töltse után az olajat mielőtt a szint a kenőolaj tartályban az Alacsony (LOW) jel alá süllyedne. (3) A vezérlőn válassza ki a Kenés beállítások képernyőt. (4) Állítsa be a kenések gyakoriságát (AAAA ciklusonként) és időtartamát (BB.B másodpercig). (5) Állítsa be a kenés figyelési időt (CC.C mp) A fröccs egység kenése (1) Zsírozza meg a vezető rudakat és a csiga meghajtó mechanikát három havonta. (2) Pumpáljon 5 ~ 7 adag zsírt a vezető rudakhoz és 20 ~ 25 adagot a meghajtó tengelyhez minden egyes zsírzó szemen keresztül. (3) Húzzá hátra a csigát a maximumig és kézzel zsírozza meg a csiga palástját A szerszám vastagság beállító egység kenése (1) Minden hatodik hónapban végezze el a zsírzást. (2) Pumpáljon 20 ~ 25 adag zsírt minden egyes zsírzószemen keresztül A mozgó lap kenése (1) Három havonta zsírozza meg a vezető oszlopokat és a támasztó horizontális csapágyakat. (2) Pumpáljon 3 ~ 5 adag zsírt a támasztó csapágyakhoz és 20 ~25 adagot a vezető oszlopokhoz minden egyes zsírzó szemen keresztül. Forgalmazó: Extrémplast Bt 8-5

6 kenőolaj tartály Jelölés Kenőanyag Tipus Hidraulika olaj SHELL Tellus OIL 46 Zsír CALTEX Molytex EP 2 Kenőolaj SHELL Vitrea 150 Zsír SHELL Alvania EP Ábra Olajzási táblázat Forgalmazó: Extrémplast Bt 8-6

7 8.5 Fűtő palást cseréje A henger és fűtőpalást legyen hideg mielőtt a cserének nekilátna. Kesztyű viselése kötelező A fűtő palást levétele (1) Győződjön meg, hogy a fűtés ki lett kapcsolva. (2) Húzza hátra a fröccs aggregátot (Kézi üzemmód, Aggregát hátra nyomógomb) a hátsó helyzetig. (3) Kapcsolja ki a szivattyú motort majd a gép főkapcsolóját. (4) Szerelje le az extruder védő burkolatát. (5) Kösse ki a a fűtő palást vezetékeit. (6) Távolítsa el a hőérzékelőket és adaptereket. (7) Csavarja ki a fűtő palást csavarjait. (8) Tágítsa ki a fűtő palástot éppen csak annyaira, hogy elmozduljon a henger palástján. Vigyázva húzza le előre, a dűzni irányába. Forgalmazó: Extrémplast Bt 8-7

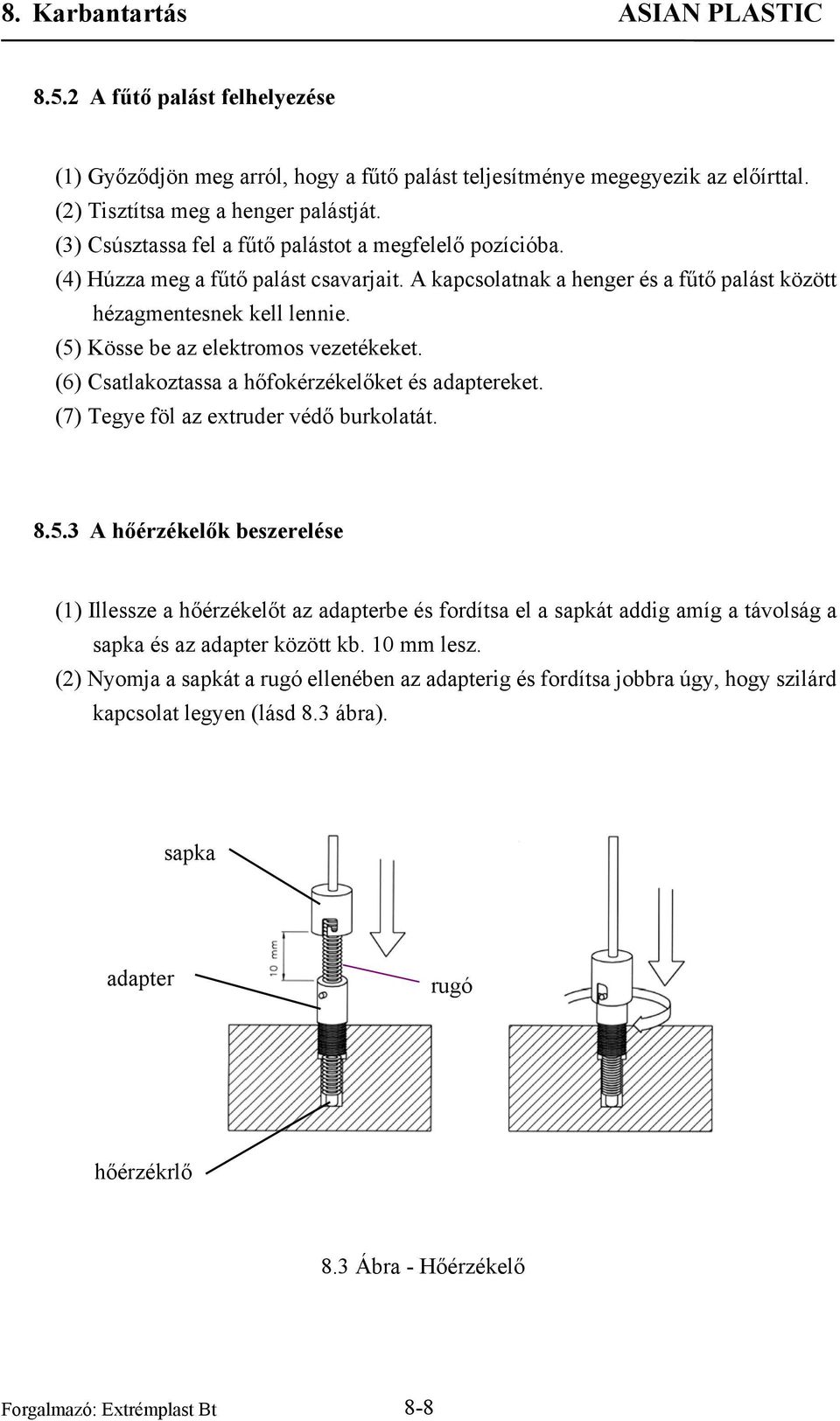

8 8.5.2 A fűtő palást felhelyezése (1) Győződjön meg arról, hogy a fűtő palást teljesítménye megegyezik az előírttal. (2) Tisztítsa meg a henger palástját. (3) Csúsztassa fel a fűtő palástot a megfelelő pozícióba. (4) Húzza meg a fűtő palást csavarjait. A kapcsolatnak a henger és a fűtő palást között hézagmentesnek kell lennie. (5) Kösse be az elektromos vezetékeket. (6) Csatlakoztassa a hőfokérzékelőket és adaptereket. (7) Tegye föl az extruder védő burkolatát A hőérzékelők beszerelése (1) Illessze a hőérzékelőt az adapterbe és fordítsa el a sapkát addig amíg a távolság a sapka és az adapter között kb. 10 mm lesz. (2) Nyomja a sapkát a rugó ellenében az adapterig és fordítsa jobbra úgy, hogy szilárd kapcsolat legyen (lásd 8.3 ábra). sapka adapter rugó hőérzékrlő 8.3 Ábra - Hőérzékelő Forgalmazó: Extrémplast Bt 8-8

9 8.6 A henger kijáratása Járassa ki teljesen a hengert anyagváltáskor vagy a gyártás befejeztével. (1) Húzza az adagoló tölcsért a sín végpontjáig a gép hátsó oldalán. (2) Tegyen a tölcsér kiürítő nyílás alá egy zsákot. (3) Húzza ki a tölcsér elzáró lemezt. (4) Ürítse ki a tölcsért. (5) Nyomja vissza az elzáró lemezt. (6) Tolja vissza a tölcsért a henger nyílása fölé. (7) Állítson be kézi üzemmódot. Hozza az agregátot a hátsó helyzetbe az Aggregát hátra (CARRIDGE BACKWARD) gomb megnyomásával.. (8) Tegyen egy tálcát a dűzni alá, elé. (9) Nyomja a Plasztikálás (SCREW ROTATION) és a Fröccsöntés (INJECTION) gombot felváltva 3~5 alkalommal. (10) Töltsön a tölcsérbe tisztító anyagot (pl. PE, PP, PMMP). (11) Húzza ki a tölcsér elzáró lemezét. (12) Állítson be a tisztító anyagnak megfelelő hőmérsékletet (lásd 2.7 fejezet). (13) Állítson be alacsony fröccs sebességet. (14) Nyomja a Plasztikálás (SCREW ROTATION) és a Fröccsöntés (INJECTION) gombokat felváltva amíg csak tisztán mosó anyag nem jön ki a hengerből. (15) Zárja el a tölcsér garatját a csúszkával. (16) Nyomja a Plasztikálás (SCREW ROTATION) és a Fröccsöntés (INJECTION) gombokat felváltva amíg a mosó anyag ki nem fogy a hengerből. (17) Ürítse ki a mosó anyagot a tölcsérből. (18) Nyomja vissza a tölcsér csúszkáját. Forgalmazó: Extrémplast Bt 8-9

10 8.7 A csúszógyűrű cseréje A csúszógyűrű leszedése (1) Zárja el a tölcsér nyílását a csúszkával. Ürítse ki és szerelje le a tölcsért a hengerről. (2) A garat fedő lemezét csavarozza föl az extruder nyílására. (3) Bizonyosodjon meg arról, hogy a henger teljesen ki lett járatva. (4) A dűznit takarítsa le a kifolyt műanyagtól. (5) Kapcsolja a gépet Kézi üzemmód-ba. Húzza hátra teljesen az aggregátot az Aggregát hátra (CARRIAGE BACKWARD) gomb megnyomásával. (6) A csigát tolja előre a véghelyzetig a Befröccsöntés (INJECTION) gomb segítségével. (7) Kapcsolja ki a henger fűtést. (8) Kapcsolja ki a tápfeszültséget. (9) Szerelje le a henger védőburkolatát. (10) Szerelje le a dűzni fűtőpalástját és a hőérzékelőt. A fűtőpalást legyen hideg mielőtt a dűznit leszerelné. (11) Szerelje le a hengerfej fűtőpalástját és hőérzékelőjét. (12) Csavarozza ki a hengerfej csavarjait. Ha nehezen jönne le a fej, rézkalapáccsal finoman ütögesse meg körkörösen. Ha lejött a fej tisztítsa meg a maradék műanyagtól. (13) Rézrúd segítségével ütögesse meg a csiga fejet, hogy meginduljon a menet, majd csvarja le a csigáról. Figyelem! A fej balmenetes. (14) Tisztítsa le a fejet, a csúszógyűrűt és az üléket azonnal. Forgalmazó: Extrémplast Bt 8-10

11 osztó gallér alátét osztó gallér tüske hőérzékelő adapter hengerfej fűtő palást ék csiga csavar ülék dűzni csúszó gyűrű csiga csúcs 8.4 Ábra - Henger Forgalmazó: Extrémplast Bt 8-11

12 8.7.2 A csúszógyűrű visszahelyezése (1) Kapcsolja ki a tápfeszültséget. (2) A hengerfej, csigafej, csúszógyűrű és ülék legyen tiszta minden maradék műanyagtól. (3) A csigafej csavarmenetét kenje meg hőálló zsírral pl. FEL-PRO C5A vagy ennek megfelelő tipussal. (4) Szerelje a csigafejre a csúszógyűrűt az üléket. A csigafej balmenetes! (5) A hengerfej csavarjait kenje le hőálló zsírral pl. FEL-PRO C5A vagy ennek megfelelő tipussal. (6) Helyezze a hengerfejet a henger végére és rögzítse a csavarokkal. A csavarokat a 8.5 ábrán feltüntetett sorrendben húzza meg. (7) Tegye föl a fűtőpalástokat és hőérzékelőket. (8) A henger védőburkolatát szerelje föl. (9) Nyissa ki a tölcsér csúszkáját. (10) Szerelje föl a tölcsért. 8 csavar 10 csavar 12 csavar Ábra Csavar meghúzási sorrend Forgalmazó: Extrémplast Bt 8-12

13 8.8 A csiga cseréje A csiga kivétele (1) Zárja el a tölcsér nyílását a csúszkával. Ürítse ki és szerelje le a tölcsért a hengerről. (2) A garat fedő lemezét csavarozza föl az extruder nyílására. (3) Bizonyosodjon meg arról, hogy a henger teljesen ki lett járatva. (4) A dűznit takarítsa le a kifolyt műanyagtól. (5) Kapcsolja a gépet Kézi üzemmód-ba. Húzza hátra teljesen az aggregátot az Aggregát hátra (CARRIAGE BACKWARD) gomb megnyomásával. (6) Kapcsolja ki a henger fűtést. (7) Szerelje le jelzőfényt és nyomásmérőt a fröccsegység burkolatáról mielőtt leszerelné a burkolatot. (8) Húzza a csigát a hátsó véghelyzetig a Dekompresszió gomb segítségével. Így a csavarok szabaddá válnak az osztógalléron. (9) Csavarja ki a sapka csavarokat és az osztógallért. (10) Tolja előre a csigát a véghelyzetig a Befröccsöntés (INJECTION) gomb megnyomásával. (11) Húzza hátra a csigát a hátsó pozícióba a Dekompresszió gomb megnyomásával. A csiga így eltávolodik a meghajtó szerkezettől (12) Vegye ki a tüskét a csigából. (13) Kapcsolja le a tápfeszültséget. (14) Vegye le a henger védőburkolatát. (15) Szerelje le a dűzni fűtőpalástját. A fűtőpalást legyen hideg mielőtt a dűznit leszerelné. (16) Vegye le a hengerfej fűtőpalástját és hőérzékelőjét. (17) Csavarozza ki a hengerfej csavarjait. Ha nehezen jönne le a fej, rézkalapáccsal finoman ütögesse meg körkörösen. Ha lejött a fej tisztítsa meg a maradék műanyagtól. (18) Miután a hengerfejet leszerelte a csiga könnyen kihúzható egy heveder kötél segítségével. Tekerje körbe a torpedót a hevederrel és húzza ki a csigát. Ha a csiga nem akar kijönni használjon még egy kötelet és hívjon segítséget. (19) Tegye le a csigát párnafákra. Tisztítsa meg a rárakódott műanyagtól réz kaparószerszám segítségével. Az erősebb ráégett szennyeződést drótkefével tudja eltávolítani. Forgalmazó: Extrémplast Bt 8-13

14 A csiga installálása (1) Kapcsolja ki a gép tápfeszültségét. (2) A csigát alaposan tisztítsa meg.. (3) Illessze vissza a csigát a hengerbe. (4) Forgassa a csigát úgy, hogy a retesz illeszkedjen a horonyba. (5) Helyezze a reteszt a csiga hornyába. (6) Kapcsolja be a gépet és a szivattyú motort. (7) Tolja előre a csiga meghajtást a Befröccsöntés (INJECTION) gomb megnyomásával, amíg a csiga vége a meghajtó tengellyel összekapcsolódik. (8) Kapcsolja le a főkapcsolót. (9) Szerelje föl az osztó gallért és rögzítse csavarokkal. (10) Helyezze a hengerfejet a henger végére és rögzítse a csavarokkal. A csavarokat a 8.5 ábrán feltüntetett sorrendben húzza meg. A csavar meneteket kenje meg PRO C5A vagy ennek megfelelő hőálló zsírral. (11) Rakja föl a fűtőpalástokat és a hőérzékelőket. (12) Kapcsolja be a gépet és húzza hátra a csigát a maximumig. (13) Zsírozza meg a csiga hátsó (nem menetes) szárát (14) Szerelje vissza a henger burkolatot és a fröccsegység védőburkolatát. (15) Szerelje vissza a jelző lámpát és a nyomásmérőt a burkolatra. (16) Vegye le a takaró lemezt az extruder nyílásáról. (17) Tegye vissza a tölcsért. Forgalmazó: Extrémplast Bt 8-14

15 8.9 A henger cseréje A henger levétele (1) Zárja el a tölcsér nyílását a csúszkával. Ürítse ki a tölcsért majd szerelje le a hengerről. (2) A garat takaró lemezét csavarozza föl. (3) Biztosítsa, hogy a henger legyen kijáratva teljesen. (4) A dűzni legyen mentes kifolyt anyagtól. (5) Húzza hátra az aggregátot a hátsó helyzetig az Aggregát hátra (CARRIAGE BACKWARD) gomb megnyomásával. (6) Hapcsolja le a henger fűtést. (7) Szerelje ki a jelző lámpát és a nyomásmérőt a fröccsegység burkolatából. (8) Szerelje le a henger védőburkolatát. (9) Zárja el a hűtővíz csapokat. (10) A garat hűtés tömlőit szerelje le a hengerről. (11) Húzza a csigát teljes mértékig hátra a Dekompresszió (DECOMPRESSION) gomb megnyomásával. Így a csavarok szabaddá válnak a csiga leszereléséhez. (12) Csavarja ki az osztó gallér csavarjait. (13) Húzza a csigát az első véghelyzetig a Befröccsöntés (INJECTION) gomb segítségével. (14) Húzza hátra a csiga meghajtó tengelyét a Dekompresszió (DECOMPRESSION) gomb megnyomásával úgy, hogy a csavarok kiszedhetők legyenek. (15) Vegye ki a biztosító csapot a csigából. (16) Kapcsolja le a főkapcsolót. (17) Szerelje le a henger védőburkolatát. (18) Szerelje le a fűtő palástokat és a hőérzékelőket. A fűtő palástoknak hidegnek kell lenniük. (19) Szerelje le a fő felfogó anyát a sapka csavarok kicsavarásával. (20) Gyenge kalapács ütésekkel lazítsa meg a henger felfogó csavart majd csavarja le. Az anya jobbmenetes! (21) Kötéllel emelje le a hengert a gépről. (22) Tegye le a hengert az asztalra vagy a talajra párnafákra. Forgalmazó: Extrémplast Bt 8-15

16 8.9.2 A henger visszatétele (1) Ha szükséges, húzza hátra a fröccsegységet az Aggregát hátra (CARRIAGE BACKWARD) gomb megnyomásával a hátsó pozícióba. (2) Kössön emelőkötelet a hengerre. (3) Emelje és állítsa a hengert pozícióba és illessze be a házba. (4) A henger csavarmenetét kenje meg hőálló zsírral mielőtt becsavarná a helyére. (Pl. FEL-PRO C5A vagy ennek megfelelő). (5) A henger felfogató csavarokat húzza meg. Ezután a sapka csavarjait rögzítse a fő felfogató csavarhoz. (6) Tegye föl a fűtő palástokat és a hőfokszabályzókat. (7) Szerelje föl a henger védőburkolatát. (8) Forgassa pozícióba a csigát, hogy az ék és a horony egy vonalba essen. (9) Helyezze a csapot a csiga hornyába. (10) Kapcsolja be a gépet és indítsa el a szivattyú motorját. (11) Tolja előre a csiga meghajtó szerkezetet a Befröccsöntés (INJECTION) gomb segítségével amíg az eléri a csigát. (12) Szerelje föl az osztó gallért és húzza meg a csavarjait. (13) Tegye föl a fröccsegység védőburkolatát. (14) Szerelje föl a jelző lámpát és a nyomásmérőt a burkolatra. (15) Vegye le a garat takarólemezét. (16) Szerelje föl a tölcsért. Forgalmazó: Extrémplast Bt 8-16

17 8.10 Rendszeres átvizsgálás és karbantartás Gyártás előtti ellenőrzés Ellenőrzés helye Ellenőrzendő Javítás vagy nyugtázás Hidraulika olaj tartály Ellenőrizze az olajszintet Töltse fel a szintmérő tele jelzéséig (zöld vonal) Olajzó tartály Ellenőrizze az Töltse fel a középszintig. olajszintet Szivattyú Zajszint Rezgő hang ne legyen Hidr.munkaheng Csatlakozások, repedés Szivárgás nem lehet erek és tömlők Hűtővíz tömlők Csatlakozások, repedés Szivárgás nem lehet és csatlakozók Vészleállító Nyomja meg a gombot Motor meg kell álljon gomb és figyelje a szivattyú motort Elektromos reteszelő rendszer / Védőajtó a gépkezelő oldalán Nyissa ki az ajtót 5 ~ 10 mm mialatt a szivattyú motor jár Mozgás nem történhet, azaz: 1. A szerszám mozgás leáll. 2. A kilökők mozgása leáll. 3. Csiga mozgás megáll. A gép hátoldalán lévő védőajtó Nyissa ki az ajtót 5 ~ 10 mm mialatt a szivattyú motor jár 1. szivattyú motor leáll 2. Minden gépi mozgás leáll. Forgalmazó: Extrémplast Bt 8-17

18 Ellenőrzés helye Ellenőrzendő Javítás vagy nyugtázás Hidraulikus 1. Indítsa be a szivattyú Gép mozgások leállnak vészleállító (opció) motort 2. Nyomja be az útsze-lep forgató gombját, amikor a biztonsági ajtó zárva Mechanikus biztonsági eszköz Nyissa ki a biztonsági ajtót a szivattyú motor álló helyzetében A billenő kar a bizton-sági rúd hornyába esik Csukja be a biztonsági ajtót a szivattyú motor álló helyzetében A billenő kar a biztonsági rúdról felemelkedik Fűtőpalást és hőérzékelő A henger fűtés működése 1. Húsz perc alatt érje el a 60 C fokot. 2. Beállított és aktuális hőmérséklet közötti különbség Forgalmazó: Extrémplast Bt 8-18

19 Heti ellenőrzés Ellenőrzés helye Ellenőrzendő Ellenintézkedés Elektromos Laza csavar Húzza meg a csavart rete-szelő eszköz a mozgó biztonsági ajtón Vezérlő panel Tisztaság 1. Tisztítsa le a panel előlapját és a képer-nyőt puha ronggyal 2. Ne használjon ace-tont, methanolt, ethanolt, glycolt. Forgalmazó: Extrémplast Bt 8-19

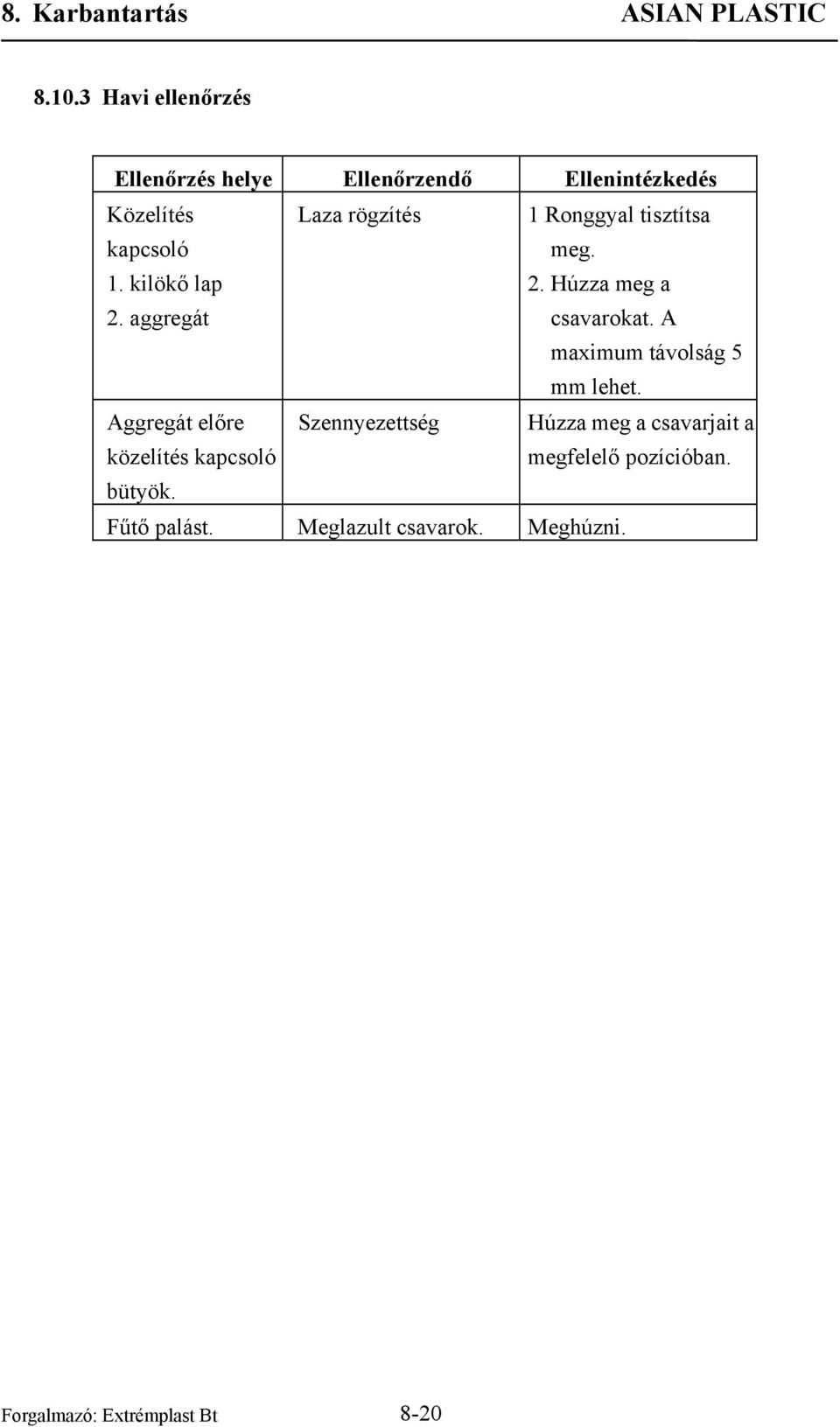

20 Havi ellenőrzés Ellenőrzés helye Ellenőrzendő Ellenintézkedés Közelítés kapcsoló 1. kilökő lap 2. aggregát Laza rögzítés 1 Ronggyal tisztítsa meg. 2. Húzza meg a csavarokat. A maximum távolság 5 mm lehet. Aggregát előre közelítés kapcsoló Szennyezettség Húzza meg a csavarjait a megfelelő pozícióban. bütyök. Fűtő palást. Meglazult csavarok. Meghúzni. Forgalmazó: Extrémplast Bt 8-20

21 Negyedéves ellenőrzés Ellenőrzés helye Ellenőrzendő terület Ellenintézkedés Hőérzékelők Érintkezés Tisztítsa meg a hőérzékelő fejét és a furatokat a hengerben. Fröccsegység Meghajtó tengely kenése 20 ~ 25 adag zsírt juttasson be minden egyes zsírzó szemen keresztül. Vezető rudak kenése 5 ~ 7 adag zsírt juttasson be a zsírzó szemen keresztül Mozgó lap Támasztó lineáris csapágy kenése 3 ~ 5 adag zsírt nyomjon be. Mozgó lap jackets 20 ~ 25 adag zsír szükséges Központi olajzó Sérült, folyik Csere szükséges tömlői Érintkezők Elhasználódott Szükség esetén csere Forgalmazó: Extrémplast Bt 8-21

22 Fél éves ellenőrzés Ellenőrzés helye Ellenőrzendő terület Ellenintézkedés Jeladó tartó és az aggregát Laza rögzítés 1. Csavarok meghúzása 2. Az erőátvitel kenése erőátvi-teli egysége kilökő szerkezet, záró egység A hidraulika Szennyeződés Tisztítás tar-tály levegőztető csonkja Vezetőoszlopok Csúszó felületek ellenőrzése A csorbulások fenőkövezés Végállás Meglazult kötések Csavarok meghúzása kap-csolók a szerszám vastagság beállító egységen Elektromos Megszakító Csavarok meghúzása kapcsolószekrény csatlakozások csavarjai Földelő kábel Csavarok meghúzása végződések bekötése Szolenoid szelep Kábelvég bekötések Csavarok meghúzása csavarjai Hátsó lap Támasztó talpak kenése 3 ~ 5 adag zsír pumpá-lása zsírzó szemenként Szerszám magasság beállító Kenés 20 ~ 25 adag zsír pumpálása zsírzó szemenként Forgalmazó: Extrémplast Bt 8-22

23 Évenkénti ellenőrzés Ellenőrzés helye Ellenőrzendő terület Ellenintézkedés Hidraulika olaj Szennyezettség Újra töltés (lásd 5.6) Hidraulika olaj Szennyezettség Tisztítás (lásd 8.2) tartály Olaj szűrő Eltömődés, szennyeződés Minden egyes olajcserénél, a szűrő tisztítása (lásd 8.2) Olaj hűtő Eltömődés, szennyeződés Minden egyes olajcserénél, a szűrő tisztítása Elektromos Laza rögzítés, csavarok Csavarok meghúzása vezérlés komponensei Minden Laza csavarok Csavarok meghúzása gépalkatrész Gép lábazat Vízszintesség Újra vízszintezés (lásd 5.3) Forgalmazó: Extrémplast Bt 8-23
