1 Pöttinger ROLLPROFI Fixkamrás bálázó / Csomagológép

2 2 ROLLPROFI

3 Egyedülálló fix kamrás kombirendszer A hengerek a bálázó első részében és a láncok a hátsó részben garantálják a legsűrűbb bálát. Akár extrém száraz vagy nedves a takarmány a bálát a kombi-rendszerrel biztosan formázza és bálázza. A legjobb két rendszerből A két rendszer egy bálázóban, ez teszi a Rollprofi modelleket egyedülállóvá. Ennek a célja, hogy a két rendszer előnyeit egy gépben valósítsa meg. A rudaslánc a hátsó részben már korábban elkezdi a bálát görgetni, így a bála magja feszesebb lesz. A hengerek az elülső részben gondoskodnak a bála jobb formázásáról és a nagyobb bálasűrűségről. A hagyományos hengerekkel szembeni jelentős előnyök: kisebb veszteség, mely a zárt hátsó résznek köszönhető alacsonyabb erőszükséglet, mivel a takarmányt nem fékezi a sok henger A hagyományos rudaslánccal szembeni jelentős előnyök: A háló vagy a kötözőzsineg felülről közvetlenül van a préskamrába vezetve. A rövid és száraz takarmányt különösen jól forgatja. Nyugodt futás és hosszú élettartam A rövid hajtás- és rudas lánc gondoskodik a nyugodt futású és kopásszegény munkáról. A központi lánckenés a hátsófal nyitása után automatikusan olajozza az összes hajtásláncot. Ez karbantartási időt takarít meg és növeli az élettartamot. Nagyobb préselési nyomás A különösen robosztus kialakításnak köszönhetően a merevítő gyűrűkkel rendelkező alsóhengerek nagyon nagy préselési nyomást tudnak létrehozni. 3

4 ROLLPROFI Nagyteljesítmény a körbálázók terén. A fixkamrás kombirendszer teszi ezt lehetővé. A hátoldalon található rúdlánc kezdi el hengeríteni a bálát, így a belső mag nagyon kemény lesz. A mellső oldalon található hengerek gondoskodnak a bálák legjobb formázásáról és a nagy bálatömörségről. Ezt a robusztus gépet tartós üzemi körülményekre fejlesztették ki. 84

5 Traktorcsatlakoztatás / Pick-up A gyors és egyszerű traktorcsatlakoztatás a felhasználók jogos elvárása. A vonórúd a A munkabíró képesség nem kérdés A profik többet követelnek a bálázóktól. A legjobb felszedés és optimális talajkövetés gyakorlati elvárás. Csak a tisztán betakarított termék garantálja a kifogástalan erjedést és ezzel egy jól eltartható szilázst biztosít. fokozatmentes magasság állítással minden traktorhoz megfelelő. A nagyobb bálázási sebességhez megbízható és nagyteljesítményű felszedő (Pick-up) szükséges. ROLLPROFI 3120 L ROLLPROFI 3200 LSC 2,0 m széles Pick up 4 sor rugósfoggal 2,0 m széles Pick up 4 sor rugósfoggal Szélesszögű csuklóstengely alapkivitelben előfeltétel a zavartalan munkához kanyarodáskor. ROLLPROFI 3200 LSCnél bütykös kuplunggal rendelkezik. A billenthető letámasztó kerék a vonórúdon egy hajtókarral egyszerűen állítható. Jól vezetett A magasságban állítható gumi tapogatókerekek szerszám nélkül levehetők és a szállítási szélesség csökkentéséhez áthelyezhetők. Egy összecsukható fellépő könnyíti meg a hálócserét és a karbantartást. Az univerzális rudazat magassága fokozatmentesen állítható. Rugalmasan lehet az alsó- és felső felfüggesztés közül választani. 95

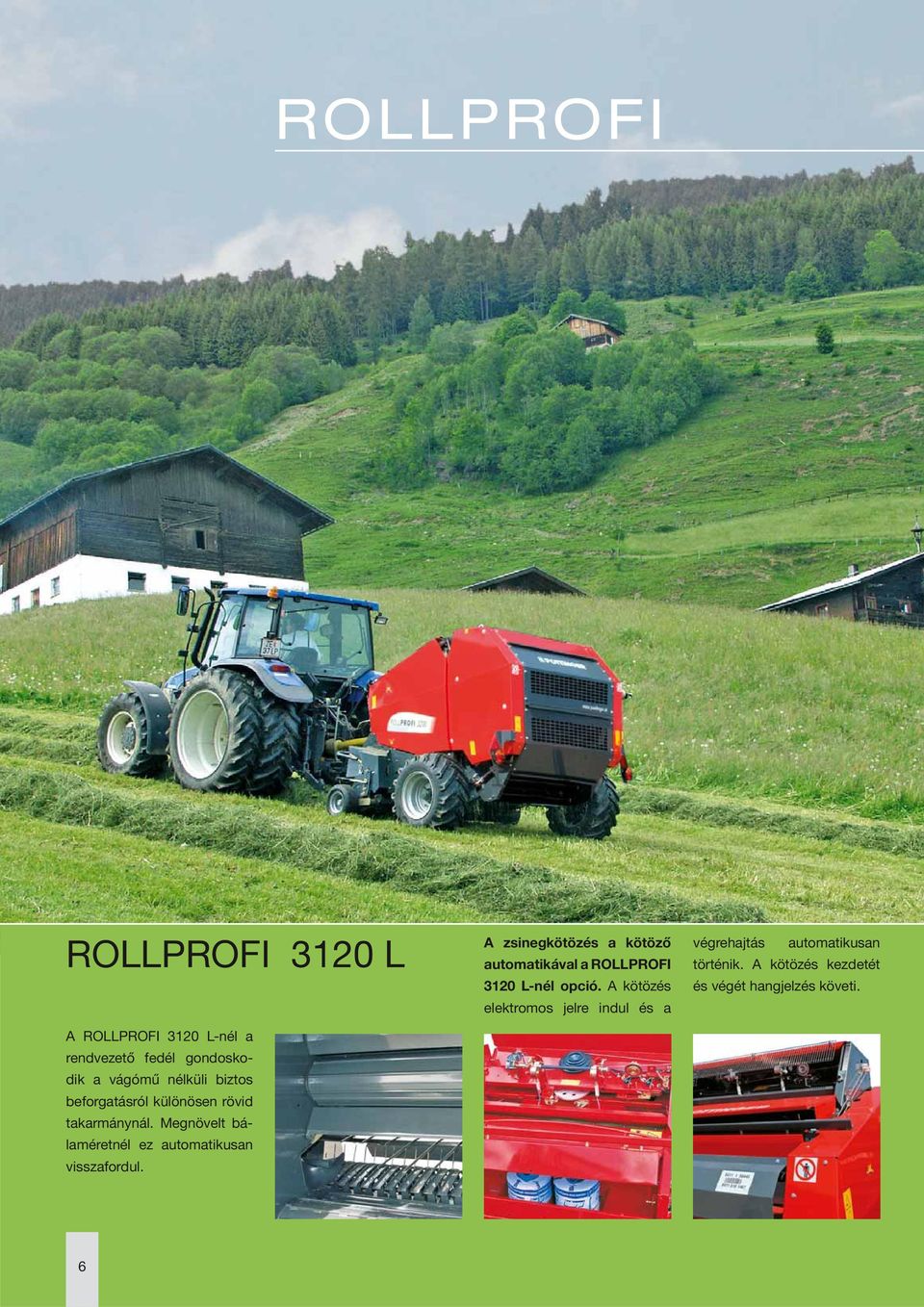

6 ROLLPROFI ROLLPROFI 3120 L A ROLLPROFI 3120 L-nél a rendvezető fedél gondoskodik a vágómű nélküli biztos beforgatásról különösen rövid takarmánynál. Megnövelt bálaméretnél ez auto matikusan visszafordul. A zsinegkötözés a kötöző automatikával a ROLLPROFI 3120 L-nél opció. A kötözés elektromos jelre indul és a végrehajtás automatikusan történik. A kötözés kezdetét és végét hangjelzés követi. 6

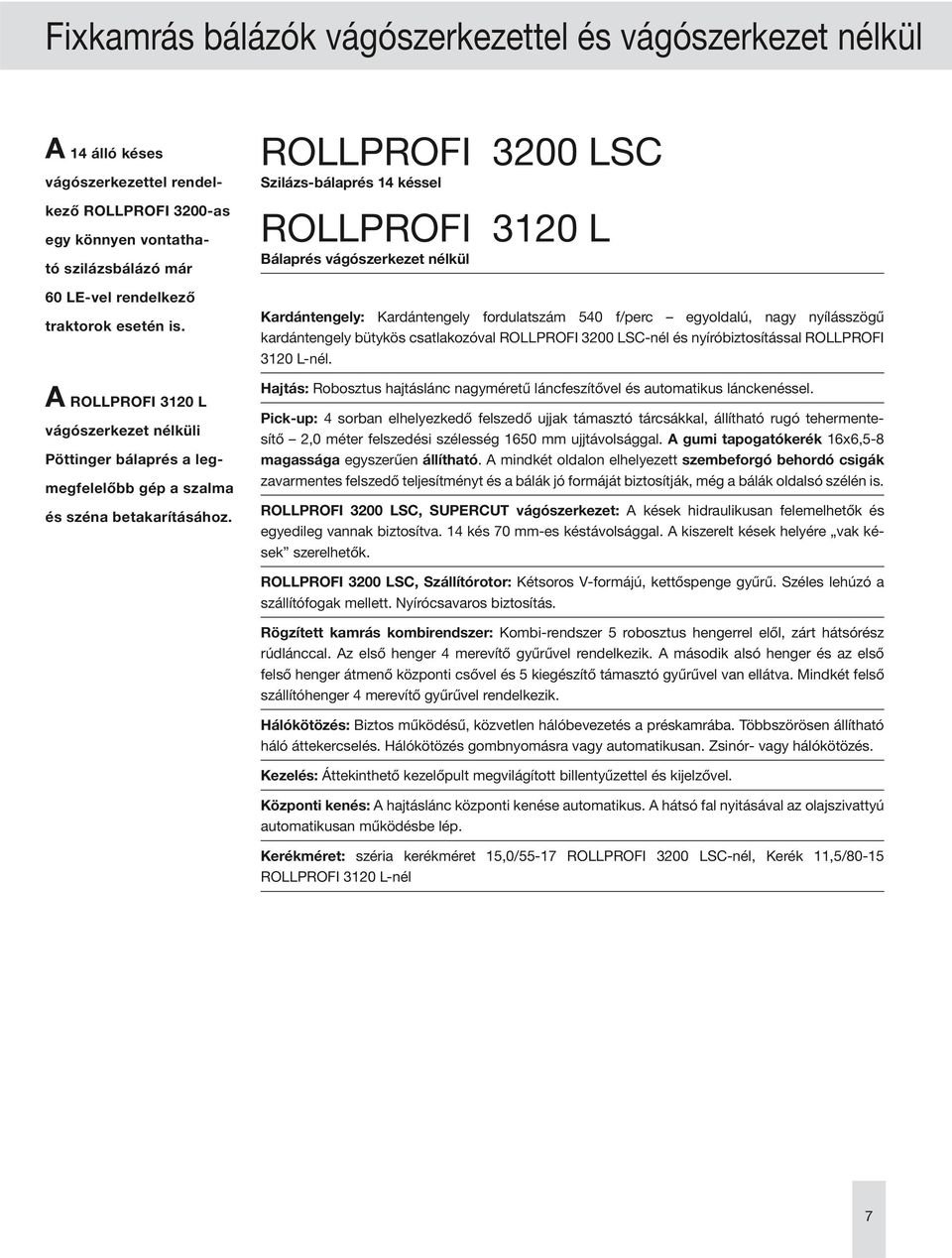

7 Fixkamrás bálázók vágószerkezettel és vágószerkezet nélkül A 14 álló késes vágószerkezettel rendelkező ROLLPROFI 3200-as egy könnyen vontatható szilázsbálázó már 60 LE-vel rendelkező traktorok esetén is. A ROLLPROFI 3120 L vágószerkezet nélküli Pöttinger bálaprés a legmegfelelőbb gép a szalma és széna betakarításához. ROLLPROFI 3200 LSC Szilázs-bálaprés 14 késsel ROLLPROFI 3120 L Bálaprés vágószerkezet nélkül Kardántengely: Kardántengely fordulatszám 540 f/perc egyoldalú, nagy nyílásszögű kardántengely bütykös csatlakozóval ROLLPROFI 3200 LSC-nél és nyíróbiztosítással ROLLPROFI 3120 L-nél. Hajtás: Robosztus hajtáslánc nagyméretű láncfeszítővel és automatikus lánckenéssel. Pick-up: 4 sorban elhelyezkedő felszedő ujjak támasztó tárcsákkal, állítható rugó tehermentesítő 2,0 méter felszedési szélesség 1650 mm ujjtávolsággal. A gumi tapogatókerék 16x6,5-8 magassága egyszerűen állítható. A mindkét oldalon elhelyezett szembeforgó behordó csigák zavarmentes felszedő teljesítményt és a bálák jó formáját biztosítják, még a bálák oldalsó szélén is. ROLLPROFI 3200 LSC, SUPERCUT vágószerkezet: A kések hidraulikusan felemelhetők és egyedileg vannak biztosítva. 14 kés 70 mm-es késtávolsággal. A kiszerelt kések helyére vak kések szerelhetők. ROLLPROFI 3200 LSC, Szállítórotor: Kétsoros V-formájú, kettőspenge gyűrű. Széles lehúzó a szállítófogak mellett. Nyírócsavaros biztosítás. Rögzített kamrás kombirendszer: Kombi-rendszer 5 robosztus hengerrel elől, zárt hátsórész rúdlánccal. Az első henger 4 merevítő gyűrűvel rendelkezik. A második alsó henger és az első felső henger átmenő központi csővel és 5 kiegészítő támasztó gyűrűvel van ellátva. Mindkét felső szállítóhenger 4 merevítő gyűrűvel rendelkezik. Hálókötözés: Biztos működésű, közvetlen hálóbevezetés a préskamrába. Többszörösen állítható háló áttekercselés. Hálókötözés gombnyomásra vagy automatikusan. Zsinór- vagy hálókötözés. Kezelés: Áttekinthető kezelőpult megvilágított billentyűzettel és kijelzővel. Központi kenés: A hajtáslánc központi kenése automatikus. A hátsó fal nyitásával az olajszivattyú automatikusan működésbe lép. Kerékméret: széria kerékméret 15,0/55-17 ROLLPROFI 3200 LSC-nél, Kerék 11,5/80-15 ROLLPROFI 3120 L-nél 7

8 ROLLPROFI Részletek nagyvonalakban Egyedi késbiztosítás Vágókés szerszám nélkül kiszerelhető Központi kés tehermentesítés Több fokozatú bálanyomás állítás 8

9 SUPERCUT VÁGÓSZERKEZET A Pöttinger ROLLPROFI 3200 LSC bálázók szíve a SUPERCUT vágószerkezet. A vágószerkezet a legnehezebb körülmények között is hiba nélkül dolgozik. A tökéletes vágás a jobb tömörítés és a magas takarmányminőség garanciája. Erről a nagyméretű rotor gondoskodik a V-formájú, kétfelé futó kettős pengesorral. A takarmány ROLLPROFI 3200 LSC Rotor 2 soros, 14 késes A klasszikus verzió fix késpótlással és 14 késsel (70 mm késtávolság) rendelkezik. Az összes kés egyenként biztosított. A kések oldása központilag történik. A beállítás könnyen elvégezhető. A Pöttinger bálázók egyszerűen beállíthatók a különféle körülményekhez. A bálanyomás és a megfelelő bálaméret elérésekor a kötés elindul. A présnyomás alap állítása: Két mód közül lehet választani: száraz és nedves anyag. Négy különböző bálanyomás állítható a középen elhelyezett csapszeggel. a rotor segítségével jut keresztül a késen, amely azt tisztán felvágja. Nagy présteljesítmény ingadozás nélkül. A rések lefedése a vakkésekkel végezhető, mely szériatartozék. Központi késkioldás 9

10 ROLLPROFI A préskamra töltöttségi szintje és ezáltal a bálasűrűség a traktor fülkéjéből is jól láthatóan van jelezve. A hosszú munkanapokhoz Egy fontos részlet Elakadás esetén a bálakilökő egyszerűen lecsavarozható. Szervizbarát Az összes fontos egység a szélesre nyitható védőburkolatnak köszönhetően könnyen hozzáférhető. 10

11 Hálós kötözés Minden a helyes beállítástól és a kezeléstől függ. Egy átgondolt megoldás Az átgondolt megoldások támogatják a gazdát a munkavégzés során. A folyamat: A háló magasan fent, az elektro mosan meghajtott hengerek közé van vezetve így védve azt a Pick-up-ra, vagy a vágórotorra történő felcsavarodástól. A kötözéshez nem szükséges a szállítócsatornába a takarmány. Kötözés után a hálót a kés biztosan elvágja és megállítja. Nincs kihúzott hálóvég, hanem csak egy erős, határozott vágás. A háló önálló utánhúzása nem lehetséges. A háló átkötözés állítható (1-5 átkötözés). A kívánt kötözési erősség így mindig egyszerűen elérhető. 11

12 ROLLPROFI Fóliacsomagoló 50 cm és 75 cm széles fóliákhoz. Az előnyújtás 40% és 90% között állítható. Az elektromechanikus átkötés számláló vagy elektronikus átkötés számláló kívánság szerint. Automatikus fóliaszorító és vágószerkezet. 12

13 Csomagoló gépek ROLLPROFI G 400 S Vontatott berendezés rakodó karral A profi a Pöttinger ROLLPROFI G 400 asztalos fóliázógéppel is három különböző kivitelben végzi a fóliázást. Funkcionális, megbízható technika egyszerű kezeléssel. Felvétel és Lehelyezés A rakodókarral a bála gyengéden van a földre helyezve, így kizárható a fólia sérülése. A kezelőegység A vezérlés közvetlenül a gépen, vagy a traktorfülkéből bowdennel történik. Egy egyszeres működésű hidraulikacsatlakozás visszafolyóval vagy egy kettősműködtetésű csatlakozás szükséges. Hajtás A mechanikus görgőhajtással ellátott hidraulikus asztalhajtás biztosítja a megbízható működést. 3 szíj a hengerek között gondoskodik a biztos csomagolásról. 13

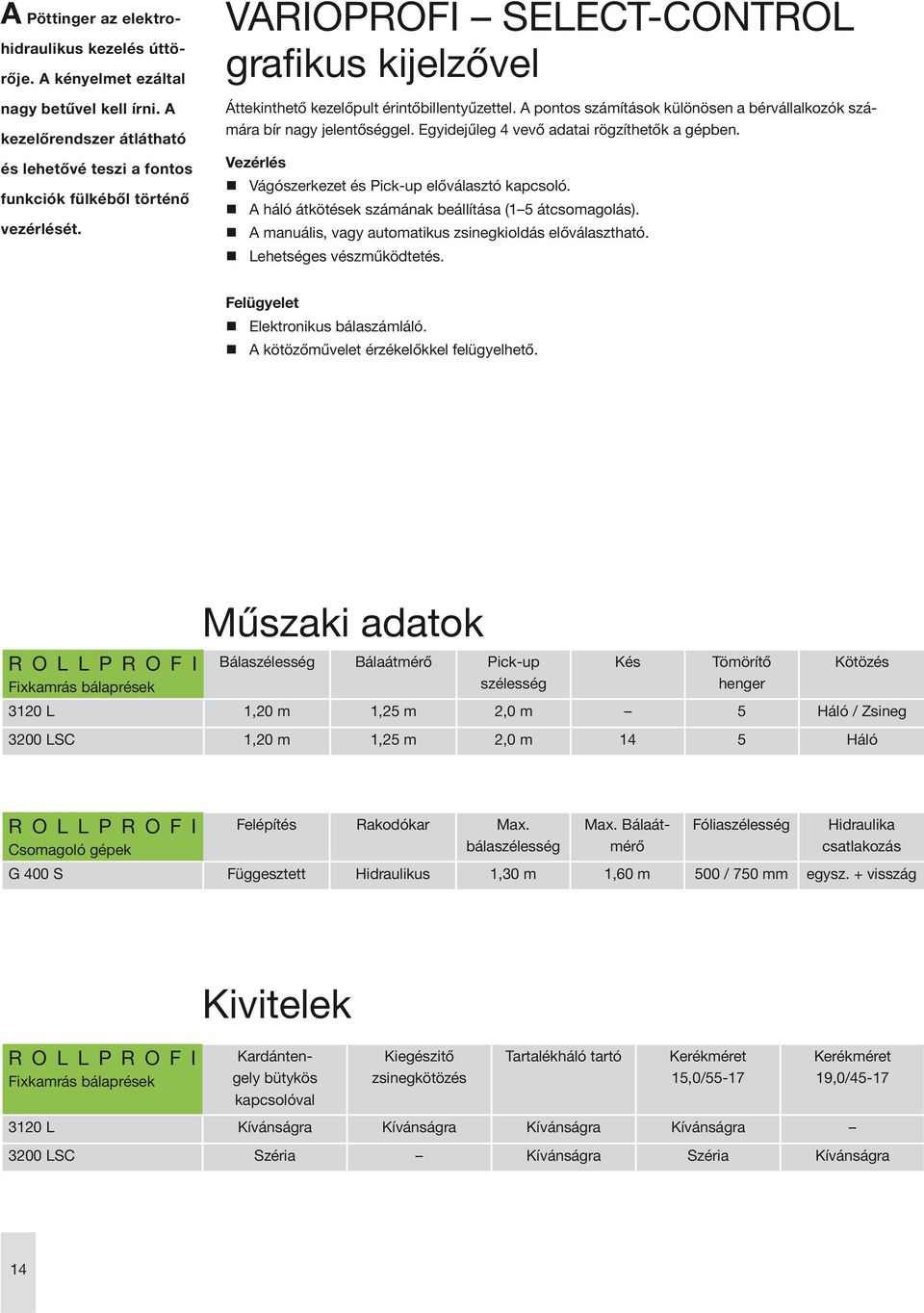

14 A Pöttinger az elektrohidraulikus kezelés úttörője. A kényelmet ezáltal nagy betűvel kell írni. A kezelőrendszer átlátható és lehetővé teszi a fontos funkciók fülkéből történő vezérlését. VARIOPROFI SELECT-CONTROL grafikus kijelzővel Áttekinthető kezelőpult érintőbillentyűzettel. A pontos számítások különösen a bérvállalkozók számára bír nagy jelentőséggel. Egyidejűleg 4 vevő adatai rögzíthetők a gépben. Vezérlés Vágószerkezet és Pick-up előválasztó kapcsoló. A háló átkötések számának beállítása (1 5 átcsomagolás). A manuális, vagy automatikus zsinegkioldás előválasztható. Lehetséges vészműködtetés. Felügyelet Elektronikus bálaszámláló. A kötözőművelet érzékelőkkel felügyelhető. ROLLPROFI Fixkamrás bálaprések Műszaki adatok Bálaszélesség Bálaátmérő Pick-up szélesség Kés Tömörítő henger Kötözés 3120 L 1,20 m 1,25 m 2,0 m 5 Háló / Zsineg 3200 LSC 1,20 m 1,25 m 2,0 m 14 5 Háló ROLLPROFI Csomagoló gépek Felépítés Rakodókar Max. bálaszélesség Max. Bálaátmérő Fóliaszélesség Hidraulika csatlakozás G 400 S Függesztett Hidraulikus 1,30 m 1,60 m 500 / 750 mm egysz. + visszág ROLLPROFI Fixkamrás bálaprések Kivitelek Kardántengely bütykös kapcsolóval Kiegészitő zsinegkötözés Tartalékháló tartó Kerékméret 15,0/55-17 Kerékméret 19,0/ L Kívánságra Kívánságra Kívánságra Kívánságra 3200 LSC Széria Kívánságra Széria Kívánságra 14

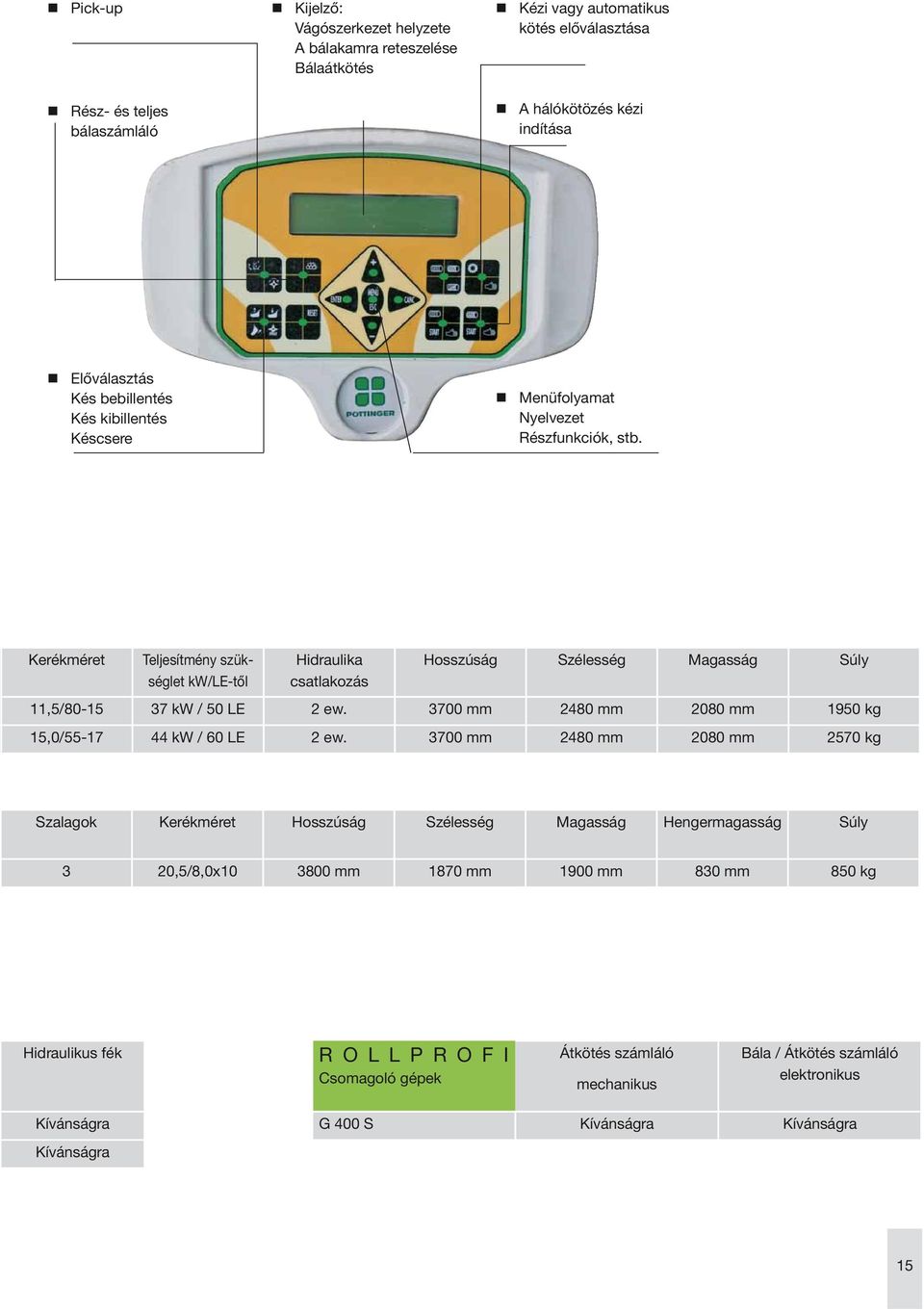

15 Pick-up Rész- és teljes bálaszámláló Kijelző: Vágószerkezet helyzete A bálakamra reteszelése Bálaátkötés Kézi vagy automatikus kötés előválasztása A hálókötözés kézi indítása Előválasztás Kés bebillentés Kés kibillentés Késcsere Menüfolyamat Nyelvezet Részfunkciók, stb. Kerékméret Teljesítmény szükséglet kw/le-től Hidraulika csatlakozás Hosszúság Szélesség Magasság Súly 11,5/ kw / 50 LE 2 ew mm 2480 mm 2080 mm 1950 kg 15,0/ kw / 60 LE 2 ew mm 2480 mm 2080 mm 2570 kg Szalagok Kerékméret Hosszúság Szélesség Magasság Hengermagasság Súly 3 20,5/8,0x mm 1870 mm 1900 mm 830 mm 850 kg Hidraulikus fék R O L L P R O F I Csomagoló gépek Átkötés számláló mechanikus Bála / Átkötés számláló elektronikus Kívánságra Kívánságra G 400 S Kívánságra Kívánságra 15

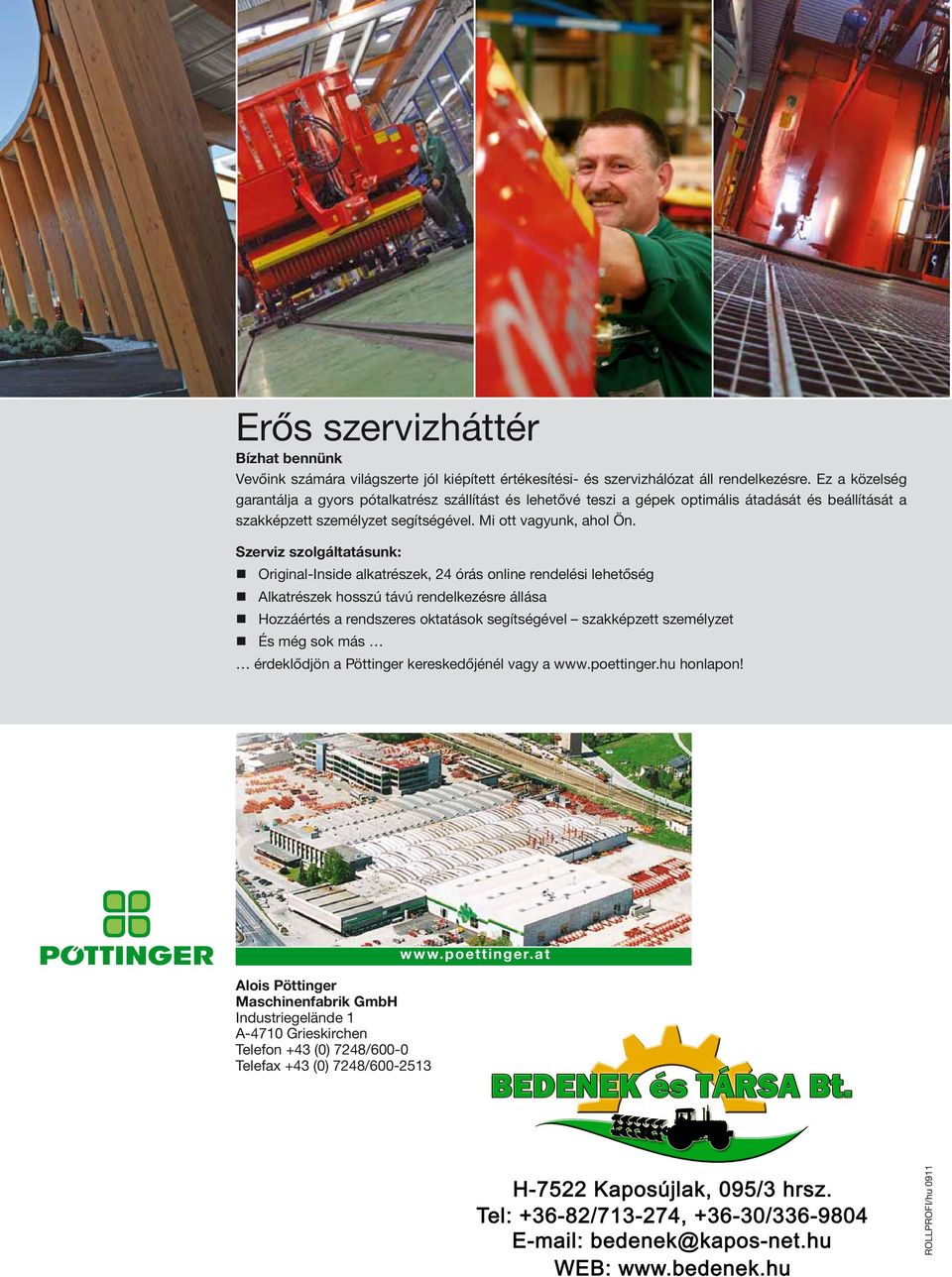

16 Erős szervizháttér Bízhat bennünk Vevőink számára világszerte jól kiépített értékesítési- és szervizhálózat áll rendelkezésre. Ez a közelség garantálja a gyors pótalkatrész szállítást és lehetővé teszi a gépek optimális átadását és beállítását a szakképzett személyzet segítségével. Mi ott vagyunk, ahol Ön. Szerviz szolgáltatásunk: Original-Inside alkatrészek, 24 órás online rendelési lehetőség Alkatrészek hosszú távú rendelkezésre állása Hozzáértés a rendszeres oktatások segítségével szakképzett személyzet És még sok más érdeklődjön a Pöttinger kereskedőjénél vagy a honlapon! Alois Pöttinger Maschinenfabrik GmbH Industriegelände 1 A-4710 Grieskirchen Telefon +43 (0) 7248/600-0 Telefax +43 (0) 7248/ ROLLPROFI/hu 0911
