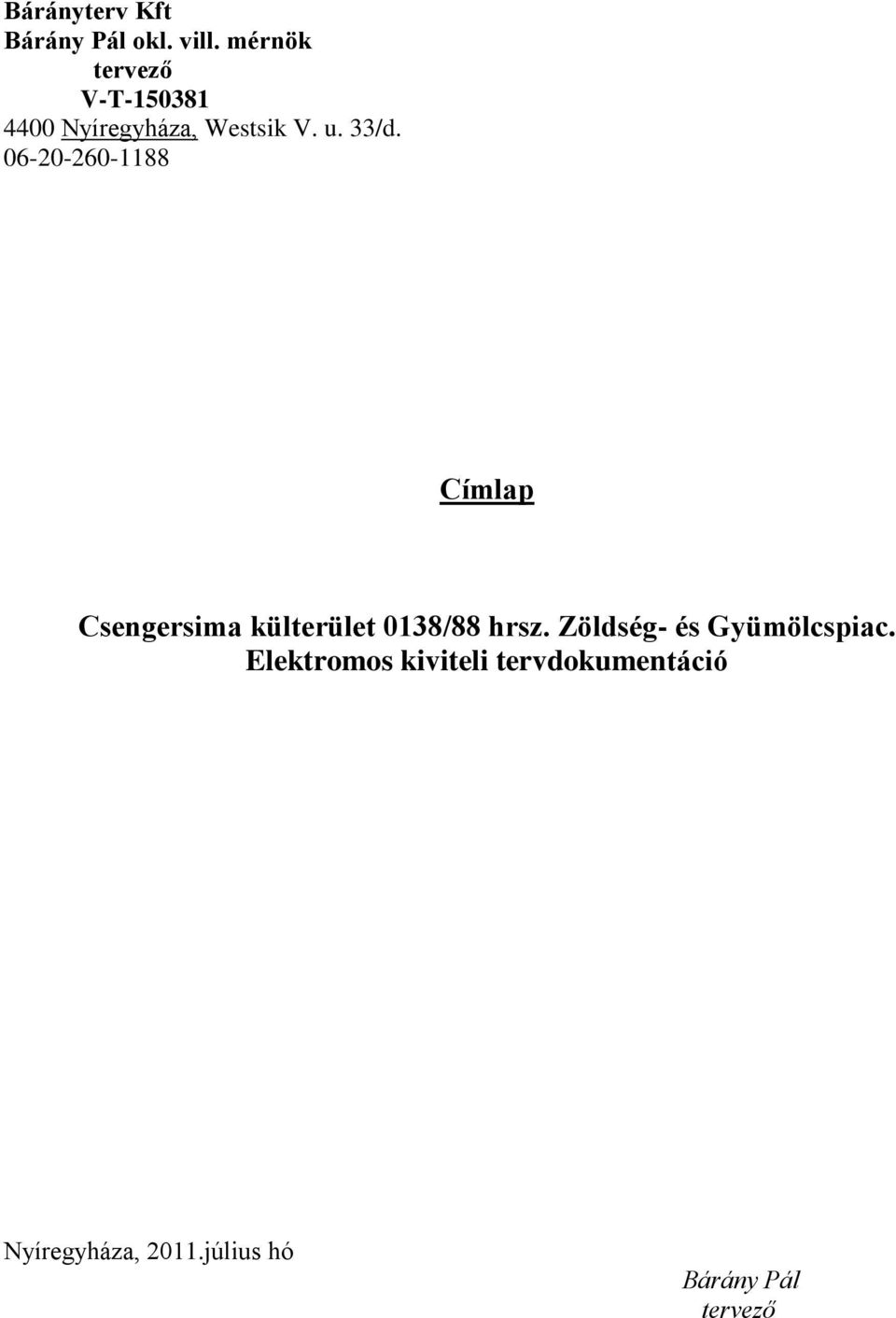

1 Bárányterv Kft Bárány Pál okl. vill. mérnök V-T Nyíregyháza, Westsik V. u. 33/d Címlap Csengersima külterület 0138/88 hrsz. Zöldség- és Gyümölcspiac. Elektromos kiviteli tervdokumentáció Nyíregyháza, 2011.július hó Bárány Pál

2 Bárányterv Kft Bárány Pál okl. vill. mérnök V-T Nyíregyháza, Westsik V. u. 33/d Tartalomjegyzék Csengersima külterület 0138/88 hrsz. Zöldség- és Gyümölcspiac. Elektromos kiviteli tervdokumentációhoz Szöveges részek: Címlap Tartalomjegyzék Műszaki leírás Tervezői Nyilatkozat E.ON tájékoztató Költségvetés Tervek: GEk-1 Külső villanyszerelés, térvilágítás és villámvédelem terve GEk-2 Mérőszekrény terve GE-1 Vásárcsarnok villanyszerelési terv GE-2 Hűtőház villanyszerelési terv GE-3 A jelű főelosztó terve GE-4 B1 és B2 jelű elosztók terve GE-5 E1 E5 jelű elosztók terve GE-6 E6 E11 jelű elosztók terve GE-7 H1 H6 jelű elosztók terve GE-8 K jelű elosztó terve GE-9 Mérlegház villanyszerelési terve GE-10 Hőközpont villanyszerelési terve GE-11 Szennyvízátemelő vezérlő szekrény terve Nyíregyháza, július hó Bárány Pál

3 Bárányterv Kft Bárány Pál okl. vill. mérnök V Nyíregyháza, Westsik V. u. 33/d. Műszaki leírás Csengersima külterület 0138/88 hrsz. Zöldség- és Gyümölcspiac. Elektromos kiviteli tervdokumentációhoz Tervezési feladat: Csengersima külterületén a 0138/88 hrsz-ú ingatlanon zöldség- és gyümölcspiac létesül. A területen vásárcsarnok, hűtőház, mérlegház és hőközpont kerül megépítésre. Megbízást kaptam az épület elektromos hálózatának megtervezése. építtető: Csengersima Község Önkormányzata Energiaellátás: A tervezett épület főelosztóját az ingatlanon átmenő 22kV-os légvezetéki hálózat alá telepítendő OTR állomásból biztosítjuk. A Tr állomás mellett 5 m-re kerül elhelyezésre az EM 250ÁV 2TIT típ. fogyasztásmérő szekrény. az épület főelosztóját 4x240 mm2 NAYY földkábellel tápláljuk biztosítva a későbbi bővítés lehetőségét. A földkábelt burkolat alatt NA 110 PVC védőcsőbe kell húzni. Beépített teljesítmény: 282 kw Egyidejű teljesítmény: 102 kw Csatlakozási érték: 3x160A A Tr állomást az E.ON létesíti. A kibocsátott tájékoztató szerint a TR állomás megvalósítási ideje hónap, a tájékozató aláírásától illetve az ,-Ft+ÁFA csatlakozási díj megfizetésétől számítva, ezért javasoljuk a minél előbbi megrendelést! Térvilágítás A főelosztóból kiindulva a közlekedő utak mentén terveztük a térvilágítást alkonykapcsolóval vezérelve. A térvilágítást 3 fázisra elosztva 5x4 mm2 NYY-J kábellel tápláljuk. a kábelt burkolat alatt NA 50 PVC védőcsőbe kell húzni. Az utak mellett 8 m magas acél oszlopokra szerelt Philips SGS 203 típ lámpatestekkel, 1x70W SON-T fényforrásokkal terveztük a világítást. A 20. számú oszlop egyben a gázfogadó állomás megvilágítását is biztosítja, úgy, hogy a lámpatest és a gázfogadó szekrény külső burkolata között legalább 10 m legyen. A végoszlopokon védőföldelést kell készíteni 4m hosszú, 25 mm átmérőjű köracél rúdföldelőkkel. Belső villanyszerelés: Energia elosztás: Az A jelű főelosztó a csarnokban a bejárat mellett elhelyezett IP 43 védettségű PRISMA PLUS G típ. szekrényekből készül. A főelosztóban került elhelyezésre egy PRD típ. (II-III. fokozatú) túlfeszültség levezető, NR 250 típ. megszakító, mint főkapcsoló, a fázisjavító berendezéshez szükséges áramváltó és leágazás, az A jelű elosztóból induló áramkörök

4 védelmi kismegszakítói, valamint az elosztók leágazásai, amelyek SBI típ olvadóbiztosítós szakaszolókkal kerültek kialakításra. A főelosztóban elhelyezésre került továbbá minden üzlet, valamint minden hűtőkamra leágazásába beépítve egy fogyasztásmérő berendezés is amivel biztosítani lehet a bérlőkkel történő korrekt elszámolást. Az elosztókat a vásárcsarnokban 36MÜI védőcsőbe húzott 5x6 mm2 MKH vezetékekkel, a hűtőházban az elosztókat 5x16mm2 MB Cu vezetékkel tápláljuk. A kazánházi K jelű elosztót szintén 5x6 mm2 MB Cu vezetékkel tápláljuk. A folyadékhűtő leágazását F 5x25 mm2 MB Cu vezetékkel terveztük. A főelosztóból tápláljuk 5x6 mm2 NYY kábellel a mérlegházat, a hőközpontot és a szennyvíz átemelő vezérlő szekrényét. Az elosztókban főkapcsoló, a világítási áramkörökhöz áramvédő kapcsoló és kismegszakítók kerülnek beépítésre, valamint a B1 jelű elosztóban az elszívást vezérlő programozható kapcsolóórák. A védőcsőbe húzott fővezetékeket vakolat alá fektetve kell vezetni, a kábelszerű vezetékeket pedig perforált kábellétrán, illetve tartóra szerelve vezetjük. Áramköri vezetékek: Vásárcsarnok Az áramköri vezetékek a vásárcsarnok üzleteiben és a kiszolgáló helyiségekben vakolat alá fektetett MM fal Cu vezetékek, illetve a csarnoktérben a mennyezeti burkolat fölött vezetett MB Cu vezetékekkel terveztük. A világítási áramkörök 1,5 mm2 keresztmetszettel, a dug. alj áramkörök 2,5 mm2 keresztmetszettel készülnek, Hűtőház A hűtőházban kamránként kerültek kialakításra az elosztók, ahonnan tápláljuk a kamrák világítási áramköreit, az elektromos kapukat, valamint az aggregátor egységeket. A hűtőházban kábellétrán ill. tartószerkezeten vezetett MB Cu vezetékek. A világítási áramkörök 1,5 mm2 keresztmetszettel készülnek, az elektromos kapukat 2,5 mm2 keresztmetszetű MB cu vezetékekkel, tápláljuk. A 11kWos aggregátorok részére 5x10mm2 MB Cu vezetékezést, a 7,5 kw-os aggregátorok részére 5x6mm2 MB Cu vezetékezést terveztünk az elosztókból indulva a hűtőkamrák fölött vezetett vezetékezéssel A közlekedő térben a csatlakozó egységek részére 5x4 mm2 MB Cu vezetéket terveztünk. Csatlakozó egységenként 1 db IIIP+N+F dug. aljzat, 2 db IIP.+F dug. aljzat, 5 db 16A kismegszakító került elhelyezésre a KAEDRA típ. egységekben. Belső világítás Az MSZ EN előírásainak megfelelő megvilágítást terveztünk a helyiségekbe: csarnok, üzletek, irodák 300 lux, közlekedők, szoc helyiségek 100 lux, hűtőkamrák 200 lux. Hűtőház Az épületrészben PPB fénycsőarmatúrákat alkalmazunk 2x58W egységteljesítménnyel, elektronikus előtéttel mennyezetre szerelve, illetve a nyitott színekben 1x58W-os armatúrákat alkalmazunk. Vásárcsarnok Az irodákban és a nem nedves besorolású üzletekben 2x36W-os tükrös fénycsöves lámpatestekkel terveztük a világítást, a nedves üzletekbe, raktárakba és a közlekedőbe 2x36W-os PPB fénycsöves lámpatesteket terveztünk. minden fénycsöves lámpatest elektronikus előtéttel szerelendő.

5 A WC blokkokban és egyéb szoc. helyiségekben IP 44 védettségű burás, körfénycsöves lámpatesteket alkalmazunk. A csarnok teret 250W-os fémhalogén fényforrásokkal szerelt álmennyezetbe süllyesztett lámpatestekkel világítjuk. A mozgáskorlátozott WC-ben a kapcsolót 90 cm magasságban kell elhelyezni, valamint LEGRAND vészjelző szettet kell beépíteni, amely tartalmaz a közlekedőben elhelyezett tápegységet hang és fényjelzővel, húzózsinóros nyomógombot, amelyet padló fölött 90 cm magasságban kell beépíteni. A húzózsinórt padló fölött 30 cm magasságban vezető szemeken körbe kell vezetni a helyiségen, hogy az esetleg padlóra került mozgáskorlátozott is működtetni tudja. Az ajtó mellett kell elhelyezni a nyugtázó nyomógombot. Vészjelzés esetén a hang és fényjelzés mindaddig működik, amíg a nyugtázó gomb megnyomásra nem kerül. Külső világítás: Az épületen a bejáratok fölött lámpakarra szerelt, 1x24W PLL fényforással ellátott PHILIPS FGS 223 típ. lámpatestet helyezünk el. Ezen lámpatesteket a bejáratok mellett elhelyezett kapcsolóval működtetjük. Irányfény világítás Irányfény világítást terveztünk a kijáratok felett elhelyezett 1x8W-os EXO-P típ. akkumulátoros lámpatestekkel 1.5 óra időtartammal. Szerelvények: A kapcsolók, védett kivitelű szerelvények a hűtőházban. a vásárcsarnokban süllyesztett kapcsolók, dug. aljzatok kerülnek elhelyezésre. Az egész épületben a kapcsolók, szerelési magassága 110 cm. A dugaszoló aljzatok szerelési magassága irodákban 0,4 m, illetve a terv szerinti magasság. A csatlakozó egységek szerelési magassága általánosan 1,1m, Szennyvízátemelő: A szennyvízátemelő akna mellett helyezzük el a Kaedra típ. (IP 65 védettségű) szekrényt szögvas keretre, betonalapozással úgy, hogy a gáz nyomásszabályozó és a szekrény között nem lehet a távolság kisebb, mint 10 m. A szekrény és az akna között 2 db NA 110 PVC védőcsövet kell lefektetni a szivattyúk és az úszókapcsolók saját kábelei részére. A szekrényben 24v-os vezérlést terveztünk. A szivattyúk védelmére P25M típ. motorvédő kismegszakítókat terveztünk. A szivattyúk közül az üzemelőt kézi kapcsolóval ehet kijelölni, a másik meleg tartalék. A szivattyúkat automatikus üzemben az úszókapcsolók vezérlik. A beállított felső szint fölött indul a szivattyú és mindaddig működik, amíg a folyadékszint a beállított alsó szint alá nem csökken. Kézi üzemben a CT kapcsolós kontaktor kapcsolójával lehet indítani a szivattyút. Ha a folyadékszint a vészszint fölé emelkedik, megszólal egy kürt és világít a szekrény oldalán elhelyezett lámpa. A lámpa mindaddig világít, amíg a folyadékszint a vészszint alá nem csökken. A kürt mindaddig működik, amíg a szekrényben elhelyezett nyugtázó nyomógombbal ki nem kapcsolják, vagy a folyadékszint a vészszint alá nem csökken. A szivattyúkhoz üzemóra számlálók is beépítésre kerültek. a szekrényben továbbá elhelyezésre kerül 1 db 3P+N+F, 1db 2P+F és 1 db 24V-os dug. aljzat. Érintésvédelem: Az alkalmazott érintésvédelem: NULLÁZÁS /TN-S/. Az érintésvédelmi rendszer kiépítése az MSZ HD60364 szabvány előírásai szerint történik az érintésvédelmi hálózatba bekötendő minden I. ÉV osztályba sorolt készülék fém szerkezete, a dugaszoló aljzatok védő érintkezői, az épületgépészeti vezetékek és a nagy kiterjedésű fémtárgyak (épületszerkezet)

6 Telefon, számítástechnikai hálózat: Az irodában elhelyezett Rack szekrényből kiindulva telefon/számítógép csatlakozás helyeket terveztünk az irodákban és az üzletekben védőcsőbe húzott CAT 5 tip vezetékkel. Tűzjelző hálózat. Automatikus tűzjelző hálózat nem kerül az épületben kialakításra. Vagyonvédelem Vagyonvédelem céljára kamera rendszer került kialakításra a bejárat melletti irodában elhelyezett központtól kiindulva 10 db külső és 5 db belső kamera elhelyezésével. A belső kamerák közül 1 db a vásárcsarnok mennyezete alá kerül felszerelésre és ez körbeforgatható kivitelű kamera. Villámvédelem: Hűtőház Az épület acélszerkezetű, szeglemezes fa tetőszerkezettel acéllemezfedéssel. az oldalfalak hőszigetelt szendvicspanelek. Az épület villámvédelemének szükséges fokozata az OTSZ szerint: V1o-L1o-F1/x-B0. (R1, M2, T2, K2, S1, H3). Az épület villámvédelmi felfogója az acéllemezfedés, amit a terven jelölt helyeken fémesen össze kell kötni az acél pillérszerkezettel, amely összefüggő fémszerkezet. Levezetőként az acél pillérek, földelőként a betonba ágyazott acél pillérek összessége szolgál. Vásárcsarnok Az épület falazott szerkezetű, szeglemezes fa tetőszerkezettel acéllemezfedéssel. Az épület villámvédelemének szükséges fokozata az OTSZ szerint: V1o-L3a-F3/r-B0. (R2, M2, T2, K1, S1, H3). Az épület villámvédelmi felfogója az acéllemezfedés, amit a terven jelölt helyeken fémesen össze kell kötni az oldalfalra fektetett 25x5 mm laposacél levezetőkkel. A földelők 4m hosszú 25 mm átmérőjű köracél rúdföldelők. A levezetők védelmére 2 m hosszú 40x40x5 mm szögacélból kell védőburkolatot készíteni. A levezetőkön vizsgáló összekötőket kell létesíteni. Az egymáshoz 20 m-nél közelebb lévő földelőket a földben 12 mm átmérőjű köracéllal össze kell kötni. Belső villámvédelem: Az épületben II. és III. fokozatú túlfeszültségvédelmet tervezünk a főelosztóban elhelyezett túlfeszültség levezetővel. Tervezői nyilatkozat A 191/2009. (IX.15.) kormányrendelet alapján Bárány Pál elektromos kijelentem, hogy a Csengersima külterület 0138/88 hrsz. Zöldség- és Gyümölcspiac elnevezésű elektromos kiviteli tervdokumentációt az általános érvényű és az eseti hatósági előírások, rendeletek, szabályzatok, országos (MSZ) különösen az MSZ 2364, MSZ HD60364, az MSZ EN , a 9/2008. (II.22.) ÖTM rendelettel kiadott Országos Tűzvédelmi Szabályzat, és ágazati (szakmai) szabványok, valamint a műszaki előírások figyelembevételével készítettük el. A tervezett műszaki megoldások megfelelnek az általános érvényű előírásoknak, azoktól való eltérés nem vált szükségessé. A munkavédelemről szóló 1993 évi XCIII. törvény 18 (1) bekezdésében foglaltakat betartottam.

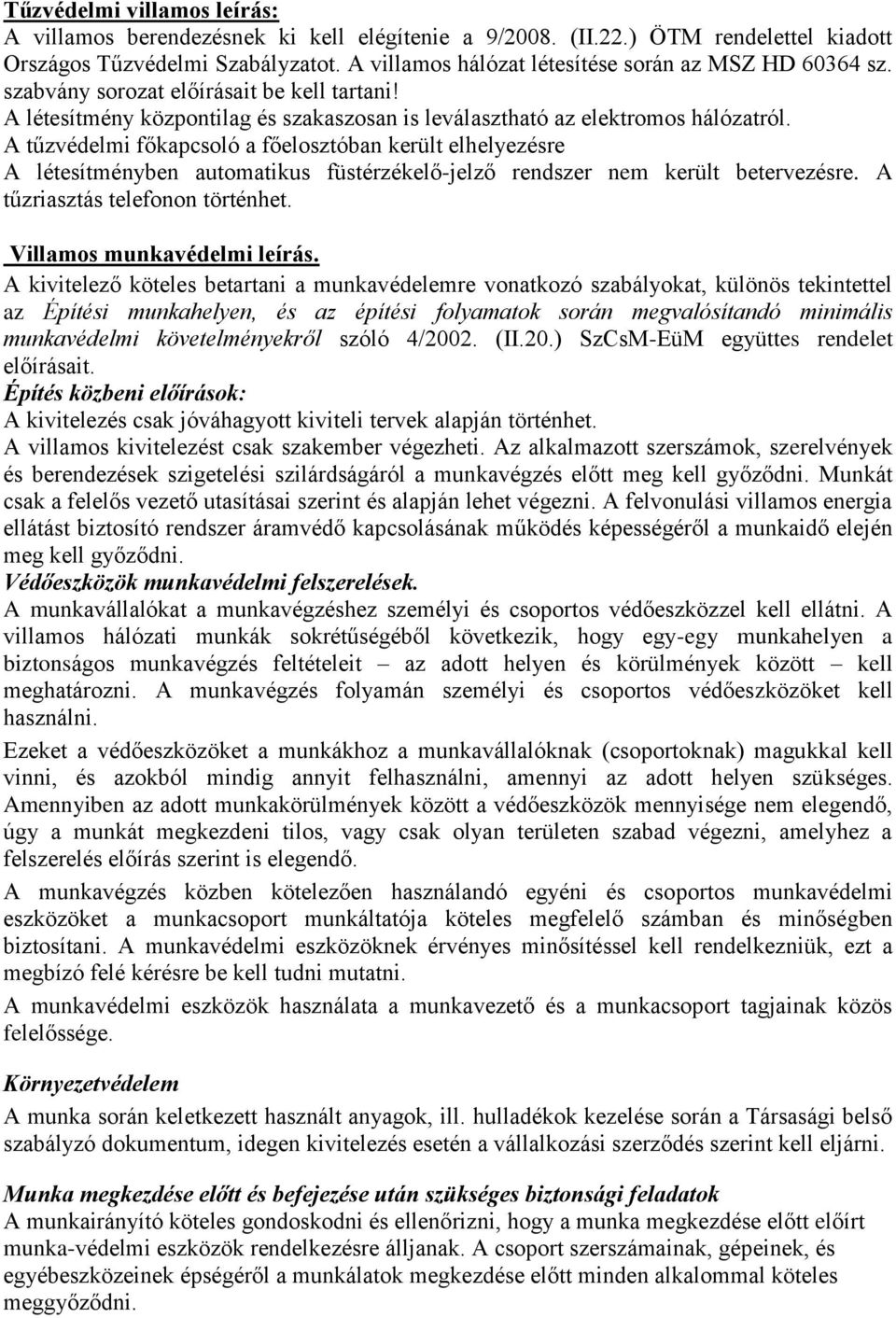

7 Tűzvédelmi villamos leírás: A villamos berendezésnek ki kell elégítenie a 9/2008. (II.22.) ÖTM rendelettel kiadott Országos Tűzvédelmi Szabályzatot. A villamos hálózat létesítése során az MSZ HD sz. szabvány sorozat előírásait be kell tartani! A létesítmény központilag és szakaszosan is leválasztható az elektromos hálózatról. A tűzvédelmi főkapcsoló a főelosztóban került elhelyezésre A létesítményben automatikus füstérzékelő-jelző rendszer nem került betervezésre. A tűzriasztás telefonon történhet. Villamos munkavédelmi leírás. A kivitelező köteles betartani a munkavédelemre vonatkozó szabályokat, különös tekintettel az Építési munkahelyen, és az építési folyamatok során megvalósítandó minimális munkavédelmi követelményekről szóló 4/2002. (II.20.) SzCsM-EüM együttes rendelet előírásait. Építés közbeni előírások: A kivitelezés csak jóváhagyott kiviteli tervek alapján történhet. A villamos kivitelezést csak szakember végezheti. Az alkalmazott szerszámok, szerelvények és berendezések szigetelési szilárdságáról a munkavégzés előtt meg kell győződni. Munkát csak a felelős vezető utasításai szerint és alapján lehet végezni. A felvonulási villamos energia ellátást biztosító rendszer áramvédő kapcsolásának működés képességéről a munkaidő elején meg kell győződni. Védőeszközök munkavédelmi felszerelések. A munkavállalókat a munkavégzéshez személyi és csoportos védőeszközzel kell ellátni. A villamos hálózati munkák sokrétűségéből következik, hogy egy-egy munkahelyen a biztonságos munkavégzés feltételeit az adott helyen és körülmények között kell meghatározni. A munkavégzés folyamán személyi és csoportos védőeszközöket kell használni. Ezeket a védőeszközöket a munkákhoz a munkavállalóknak (csoportoknak) magukkal kell vinni, és azokból mindig annyit felhasználni, amennyi az adott helyen szükséges. Amennyiben az adott munkakörülmények között a védőeszközök mennyisége nem elegendő, úgy a munkát megkezdeni tilos, vagy csak olyan területen szabad végezni, amelyhez a felszerelés előírás szerint is elegendő. A munkavégzés közben kötelezően használandó egyéni és csoportos munkavédelmi eszközöket a munkacsoport munkáltatója köteles megfelelő számban és minőségben biztosítani. A munkavédelmi eszközöknek érvényes minősítéssel kell rendelkezniük, ezt a megbízó felé kérésre be kell tudni mutatni. A munkavédelmi eszközök használata a munkavezető és a munkacsoport tagjainak közös felelőssége. Környezetvédelem A munka során keletkezett használt anyagok, ill. hulladékok kezelése során a Társasági belső szabályzó dokumentum, idegen kivitelezés esetén a vállalkozási szerződés szerint kell eljárni. Munka megkezdése előtt és befejezése után szükséges biztonsági feladatok A munkairányító köteles gondoskodni és ellenőrizni, hogy a munka megkezdése előtt előírt munka-védelmi eszközök rendelkezésre álljanak. A csoport szerszámainak, gépeinek, és egyébeszközeinek épségéről a munkálatok megkezdése előtt minden alkalommal köteles meggyőződni.

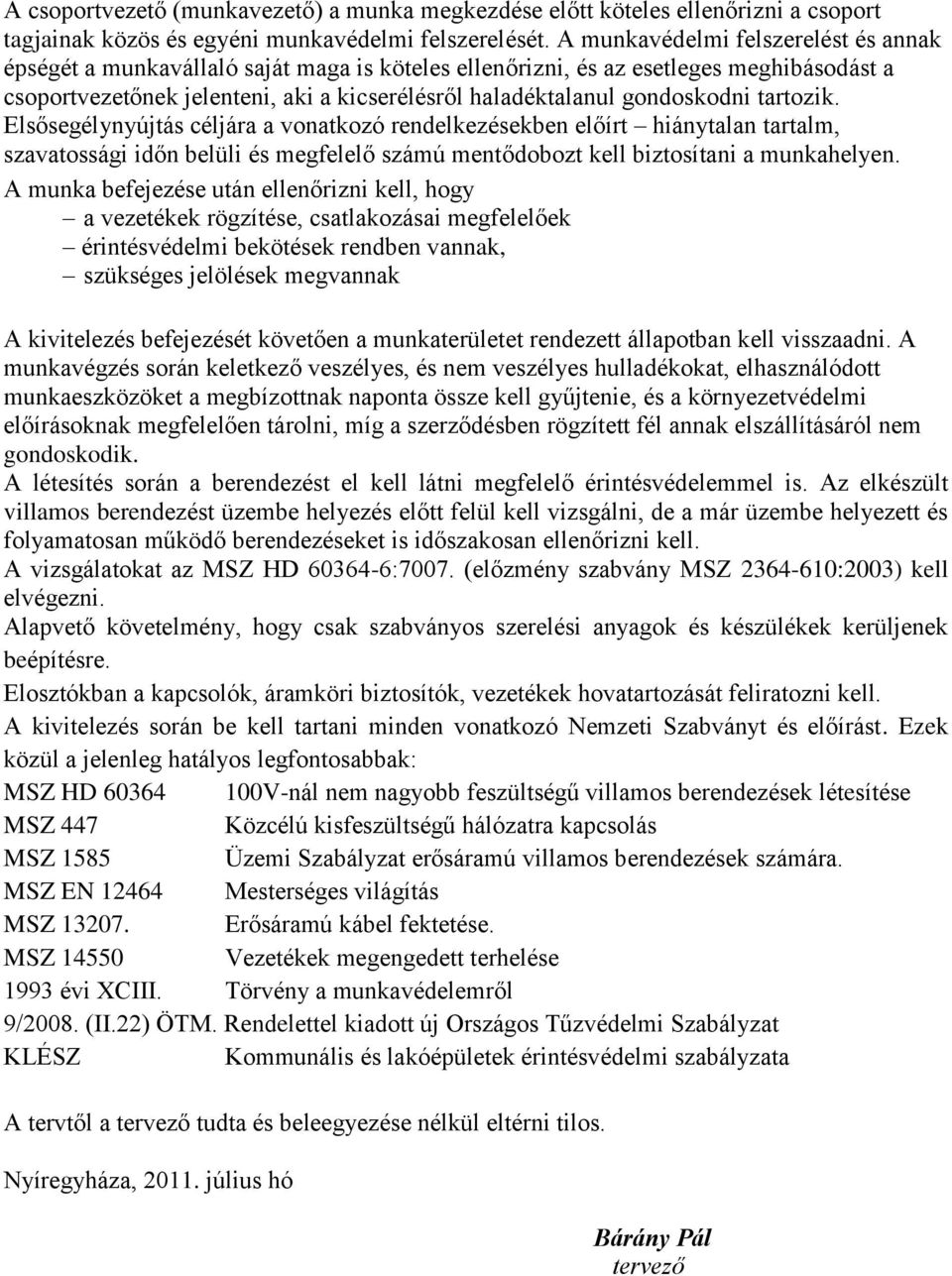

8 A csoportvezető (munkavezető) a munka megkezdése előtt köteles ellenőrizni a csoport tagjainak közös és egyéni munkavédelmi felszerelését. A munkavédelmi felszerelést és annak épségét a munkavállaló saját maga is köteles ellenőrizni, és az esetleges meghibásodást a csoportvezetőnek jelenteni, aki a kicserélésről haladéktalanul gondoskodni tartozik. Elsősegélynyújtás céljára a vonatkozó rendelkezésekben előírt hiánytalan tartalm, szavatossági időn belüli és megfelelő számú mentődobozt kell biztosítani a munkahelyen. A munka befejezése után ellenőrizni kell, hogy a vezetékek rögzítése, csatlakozásai megfelelőek érintésvédelmi bekötések rendben vannak, szükséges jelölések megvannak A kivitelezés befejezését követően a munkaterületet rendezett állapotban kell visszaadni. A munkavégzés során keletkező veszélyes, és nem veszélyes hulladékokat, elhasználódott munkaeszközöket a megbízottnak naponta össze kell gyűjtenie, és a környezetvédelmi előírásoknak megfelelően tárolni, míg a szerződésben rögzített fél annak elszállításáról nem gondoskodik. A létesítés során a berendezést el kell látni megfelelő érintésvédelemmel is. Az elkészült villamos berendezést üzembe helyezés előtt felül kell vizsgálni, de a már üzembe helyezett és folyamatosan működő berendezéseket is időszakosan ellenőrizni kell. A vizsgálatokat az MSZ HD :7007. (előzmény szabvány MSZ :2003) kell elvégezni. Alapvető követelmény, hogy csak szabványos szerelési anyagok és készülékek kerüljenek beépítésre. Elosztókban a kapcsolók, áramköri biztosítók, vezetékek hovatartozását feliratozni kell. A kivitelezés során be kell tartani minden vonatkozó Nemzeti Szabványt és előírást. Ezek közül a jelenleg hatályos legfontosabbak: MSZ HD V-nál nem nagyobb feszültségű villamos berendezések létesítése MSZ 447 Közcélú kisfeszültségű hálózatra kapcsolás MSZ 1585 Üzemi Szabályzat erősáramú villamos berendezések számára. MSZ EN Mesterséges világítás MSZ Erősáramú kábel fektetése. MSZ Vezetékek megengedett terhelése 1993 évi XCIII. Törvény a munkavédelemről 9/2008. (II.22) ÖTM. Rendelettel kiadott új Országos Tűzvédelmi Szabályzat KLÉSZ Kommunális és lakóépületek érintésvédelmi szabályzata A tervtől a tudta és beleegyezése nélkül eltérni tilos. Nyíregyháza, július hó Bárány Pál

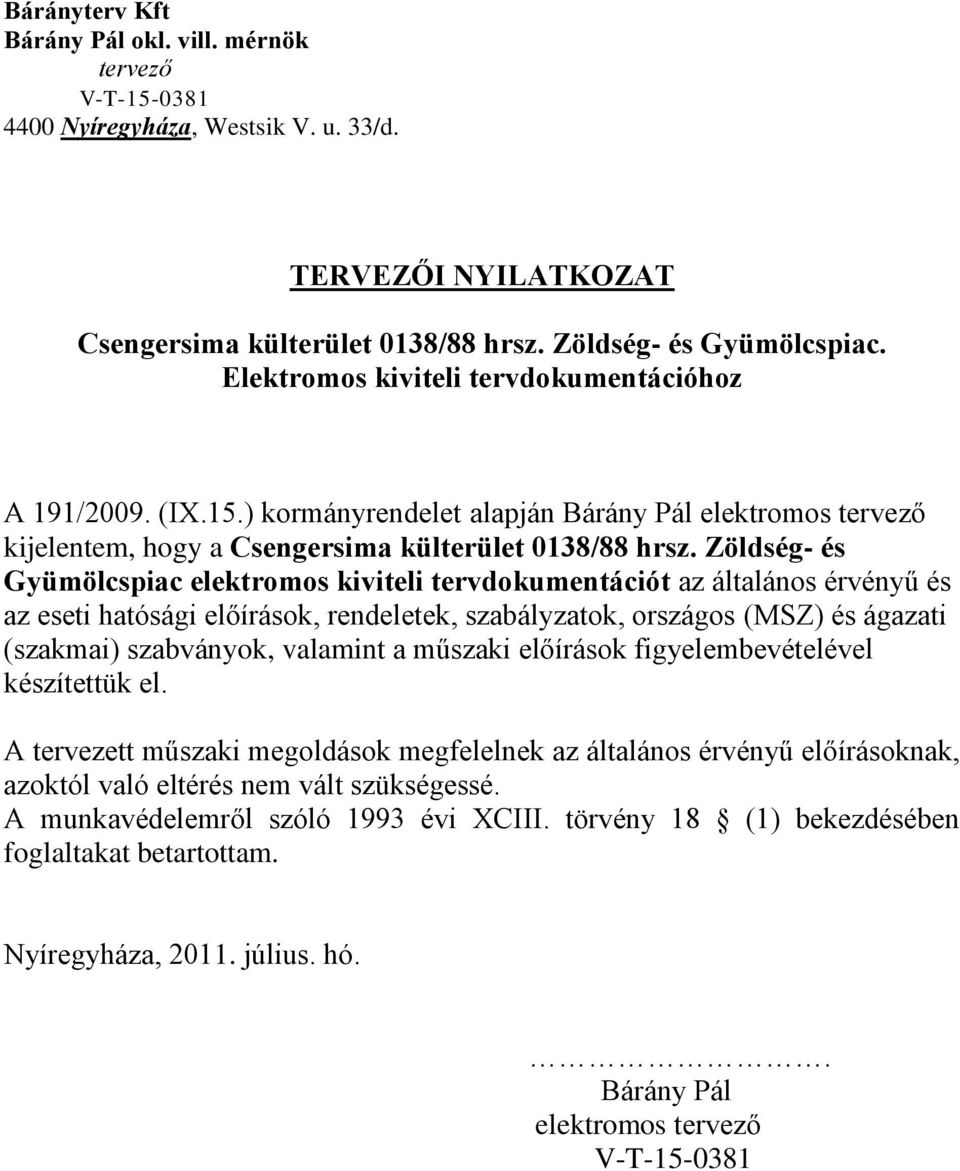

9 Bárányterv Kft Bárány Pál okl. vill. mérnök V-T Nyíregyháza, Westsik V. u. 33/d. TERVEZŐI NYILATKOZAT Csengersima külterület 0138/88 hrsz. Zöldség- és Gyümölcspiac. Elektromos kiviteli tervdokumentációhoz A 191/2009. (IX.15.) kormányrendelet alapján Bárány Pál elektromos kijelentem, hogy a Csengersima külterület 0138/88 hrsz. Zöldség- és Gyümölcspiac elektromos kiviteli tervdokumentációt az általános érvényű és az eseti hatósági előírások, rendeletek, szabályzatok, országos (MSZ) és ágazati (szakmai) szabványok, valamint a műszaki előírások figyelembevételével készítettük el. A tervezett műszaki megoldások megfelelnek az általános érvényű előírásoknak, azoktól való eltérés nem vált szükségessé. A munkavédelemről szóló 1993 évi XCIII. törvény 18 (1) bekezdésében foglaltakat betartottam. Nyíregyháza, július. hó.. Bárány Pál elektromos V-T
