1 Vízszigetelési rendszermegoldások

2 Ceresit vízszigetelési rendszermegoldások TARTALOMjegyzék Fürdőszoba és konyha A Ceresit megbízható rendszermegoldást kínál a lakóépületek víz elleni szigetelésére legyen szó talajvíz elleni védelemről éppen fürdőszoba, zuhanyzó, medence illetve víztározó szigeteléséről. Kiadványunk áttekintést kíván nyújtani a lakóépületek és a hozzá tartozó helyiségek víz- és nedvesség elleni védelméről, amely komoly kihívást jelent a tervezők, kivitelezők és a lakók számára egyaránt. Erkély Terasz 8 Úszómedence 0 Garázs, szuterén, pincék Épületalapok szigetelése Csomóponti rajzok Ceresit betonjavító rendszer (PCC) 7 Ceresit rendszerajánló, összefoglaló 9 Fürdőszoba és konyha Ezeket a helyiségeket általában vizes helyiségeknek hívják, hiszen itt összpontosul a háztartási vízfelhasználás jelentős része, beleértve az elhasználódott víz elvezetését is. A szerkezeti elemekre a legnagyobb veszélyt a pára és a fröccsenő víz jelenti, amely ellen a Ceresit megfelelő rendszertermékei tökéletesen védenek. Erkély Mivel az erkély ki van téve az időjárás viszontagságainak (hirtelen hőmérsékletváltozás, zivatar, fagy, stb.), megfelelő védelmet kell biztosítani a víz és a nedvesség káros hatásaival szemben (pl. alternatív szigetelés beépítése a hidegburkolat alá). Ha ez elmarad, már ez első hónapban jelentkezhetnek a nem kívánatos problémák. A Ceresit megfelelő termékekkel rendelkezik a felület előkészítéséhez, a vízszigeteléshez és a fugázáshoz, amelyek hosszú évekig garantálják az erkély megbízható védelmét. Terasz A terasz amellett hogy esztétikus külsőt kölcsönöz az épületnek és a nyári meghitt pihenések és családi rendezvények helyszíne térelválasztóként is szolgál, egyúttal védi az alatta lévő helyiség(ek)et az időjárás káros hatásaival szemben. Ezért műszakilag az egyik legkomplexebb épületszerkezeti elem, amely speciális védelmet igényel. A szivárgásmentes és hosszú élettartamú terasz építéséhez a Ceresit vízszigetelő rendszer nyújt teljeskörű garanciát. Úszómedence Az úszómedence és környékének (szauna, zuhanyzó, stb.) víz elleni szigetelése szintén kihívásokkal teli feladat. A medence és környezete a vízterhelés mellett különböző környezeti, mechanikai és vegyi hatásoknak is ki vannak téve. A Ceresit rendszerelemeinek alkalmazásával garantálható ezek káros hatásainak kivédése. Garázs, tároló helyiségek, pincék Ezek a helyiségek gyakran kerülnek részben teljesen a földfelszín alá, ezért a talajjal érintkeznek, így rendkívüli módon ki vannak téve a talajvíz és a szivárgó víz káros hatásainak. A Ceresit vízszigetelési rendszer elemeinek alkalmazásával biztosítható a tökéletes szigetelés és a szerkezeti elemek tartós és esztétikus védelme. Lábazat és falazat A lábazat és a falazat nem csak a talajvíznek, csapó esőnek, de a kerti locsoló berendezés áldásos tevékenységének is ki van téve. A Ceresit rendszertermékek megbízható és tartós védelmet nyújtanak az alap és falazat számára is, a víz káros hatásai ellen.

3 Ceresit rendszerajánlás: Konyha, fürdőszoba Ugye nehéz elképzelni a konyhát és a fürdőszobát járólap- és csempeburkolat nélkül, hiszen a burkolat adja meg ezeknek a helyiségeknek az igazi hangulatát. Persze az sem utolsó szempont, hogy nem kell attól tartani, hogy a nedvesség a csapódó víz kárt tesz bennük. Akkor, vajon miért van szükség a hidegburkolat alá alternatív szigetelést alkalmazni? Azért, mert téves az az elképzelés, hogy a hidegburkolat önmagában képes megakadályozni a víz behatolását a falfelületbe éppen az aljzatba. Igaz, hogy a kerámialapok nem engedik át a nedvességet, de a pára képes áthatolni a lapok közötti fugaréseken, ami hosszú távon komoly károkat okozhat. Ezt a káros hatást lehet ugyan csökkenteni vízlepergető fugázó anyagok alkalmazásával, de tökéletes vízzárásra a fugázó anyagok nem képesek. A Ceresit olyan kiváló megoldást kínál a vizes helyiségek védelmére, amely tökéletesen megvédi a konyhát és a fürdőszobát a nedvesség káros hatásaitól: - a falak átázásától - a felületek sókivirágzásától - a fuga repedezésétől stb.. Alapozzuk le a tiszta fogadó felületet Padlopon Univerzális diszperziós alapozóval.. Az így előkészített felületre vigyük fel az egykomponensű Ceresit CL kenhető szigetelőfólia első rétegét ecsettel ( hengerrel glettvassal).. A dilatációs és csatlakozási hézagok lezárására ágyazzuk be az első rétegbe a Ceresit CL () sarokszigetelő szalagot. A sarkokat célszerű a rugalmas külső- és belső szigetelő sarokelemmel védeni (CL 7 és CL ). A fal szigetelését a csőáttöréseknél a CL szigetelőgallér, az aljzatét pedig a padlóösszefolyók környékén a CL szigetelőgallér biztosítja Az első réteg száradása után (kb. óra elteltével) hordjuk fel a második réteget.. A. réteg szigetelő fólia teljes száradását követően (kb. 8 óra) megkezdhető a burkolás, amihez a Ceresit CM 7 flexibilis ragasztót ajánljuk.. A fugázáshoz a Ceresit CE 0 vízlepergető flexibilis fugázó az igazán jó megoldás, hiszen szennyeződéstaszító és Microprotect formulájának köszönhetően fokozottan gombásodás és penészálló. 7. A dilatációs réseket, a fal- és a padlócsatlakozásokat valamint a gépészeti csőáttörések hézagait a Ceresit CS Szaniter szilikonnal töltsük ki. Konyha, fürdőszoba Konyha, fürdőszoba

4 Ceresit rendszerajánlás: A hosszú élettartamú, teljesen vízálló erkély Az erkély külső, díszítő funkciója mellett a lakók számára a friss levegőhöz való hozzáférést jelenti. Speciális tartószerkezettel csatlakozik a külső főfalhoz és a felülete viszonylag kicsi. Ugyanakkor erősen ki van téve a zord időjárási körülményeknek: Forró napokon egy déli fekvésű erkély akár 70 C-ra is melegedhet, míg télen a hőmérséklet akár -0 C alá is süllyedhet. Nyáron a hirtelen eleredő zápor és zivatar okoz villámgyors lehűlést, míg télen az erkélyen felgyülemlett majd olvadásnak indult hó erodálja és teszi próbára a burkolatot és a tartószerkezetet. És akkor még nem is beszéltünk a fagyhatásról! Az erkélyeket leggyakrabban fagyálló kerámialapokkal burkolják le. Ezek a lapok valóban praktikusak és esztétikusak, de önmagukban nem nyújtanak megfelelő védelmet az eső, hó és hőmérsékleti ingadozások ellen. Az egyetlen hatékony védelem a vízbehatolás és a vasbeton korróziója ellen egy rugalmas, vízzáró habarcs-, valamint a megfelelő burkoló lap és ragasztó alkalmazása. Ha hibáztunk a kivitelezés során, annak jelei hamarosan jelentkeznek: - kongó hangot adnak a lapok, ha megkopogtatjuk, - ha a lapokra lépünk, pattogást, ropogást hallunk, - először hajszálrepedések jelennek meg a felületen, amik később a lapok töréséhez vezethetnek. A kerámia lapok sérüléseinek leggyakoribb oka a víz beszivárgása az aljzatba, ami télen fagyáshoz vezethet. A jég lefeszíti a lapokat a felületről, az aljzatbeton korrodálódik, az erkély hamarosan felújításra szorul. A Ceresit komplett rendszert kínál olyan termékekből, amelyek speciálisan kerámiaburkolatokhoz lettek kifejlesztve és maximális védelmet nyújtanak a víz káros hatásai ellen. A Ceresit vízszigetelő rendszer elemei nagyon rugalmasak és vízfelvevő képességük gyakorlatilag nulla. Ezért alkalmasak új épületek erkélyeinek védelmére és a már meglévők felújítására is.. Alapozzuk le a tiszta és teherbíró felületet Padlopon Univerzális diszperziós alapozóval.. Ha az erkély nem lejtéssel készült, a megfelelő lejtés (-,%) a Ceresit Padlopon Gyorsesztrich alkalmazásával biztosítható. Nagyméretű erkélyek esetében, méterenként, az aljzatba kb., cm széles dilatációs (mozgási) hézagokat kell vágni. Ezeken a helyeken, később a burkolatot is dilatálni szükséges (CS szaniter szilikon CS 9 poliuretán tömítő segítségével).. Kb. nap elteltével, vigyük fel az első réteg Ceresit CR kétkomponensű vízszigetelő habarcsot a felületre glettvas ecset segítségével (alternatíva: CR 7, egykomponensű vízszigetelés).. A dilatációs és csatlakozási hézagok lezárására ágyazzuk be az első rétegbe a Ceresit CL () sarokszigetelő szalagot. A sarkokat célszerű rugalmas külső- és belső szigetelő sarokelemmel védeni (CL 7 és CL ) Az első réteg CR száradása után (kb. óra elteltével) hordjuk fel a második réteg szigetelést is. A teljes vastagság -, mm legyen.. 7 órával a második réteg felhordását követően elkezdődhet a burkolólapok ragasztása a Ceresit CM 7 flexibilis ragasztó segítségével. 7. A fugázáshoz a Ceresit CE Grand Elit fugázóanyag a jó megoldás, hiszen vízlepergető, szennyeződéstaszító, időjárásálló és képes megakadályozni nagyobb mennyiségű nedvesség bejutását az aljzatba. 8. A dilatációs réseket, valamint a fal- és a padlócsatlakozások hézagait töltsük ki a Ceresit CS szaniter szilikonnal a CS 9 poliuretán tömítővel. A hosszú élettartamú erkély tökéletesen vízálló A hosszú élettartamú erkély tökéletesen vízálló 7

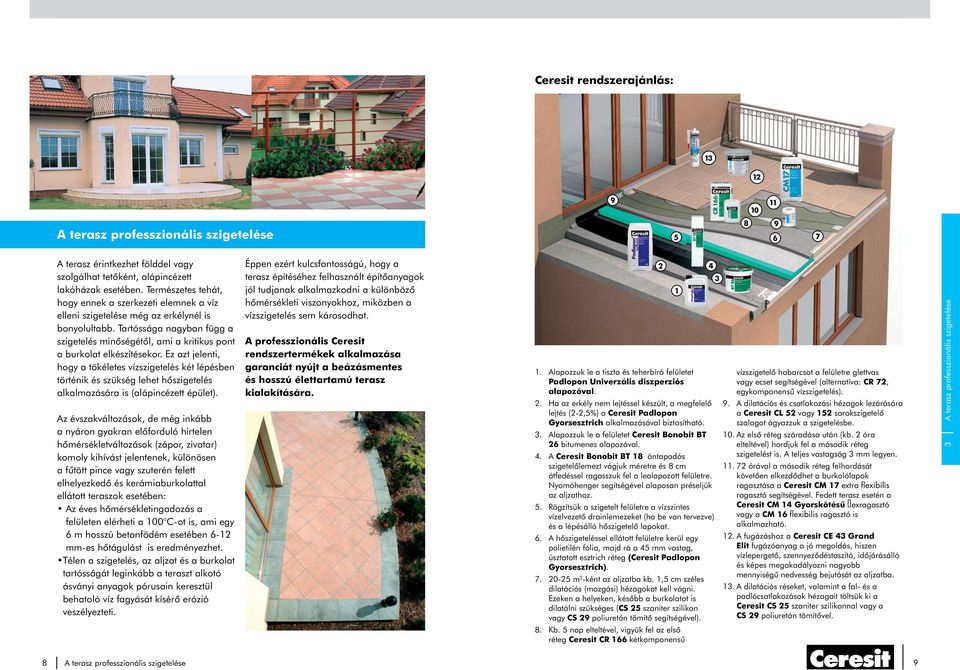

5 Ceresit rendszerajánlás: A terasz professzionális szigetelése A terasz érintkezhet földdel szolgálhat tetőként, alápincézett lakóházak esetében. Természetes tehát, hogy ennek a szerkezeti elemnek a víz elleni szigetelése még az erkélynél is bonyolultabb. Tartóssága nagyban függ a szigetelés minőségétől, ami a kritikus pont a burkolat elkészítésekor. Ez azt jelenti, hogy a tökéletes vízszigetelés két lépésben történik és szükség lehet hőszigetelés alkalmazására is (alápincézett épület). Az évszakváltozások, de még inkább a nyáron gyakran előforduló hirtelen hőmérsékletváltozások (zápor, zivatar) komoly kihívást jelentenek, különösen a fűtött pince szuterén felett elhelyezkedő és kerámiaburkolattal ellátott teraszok esetében: Az éves hőmérsékletingadozás a felületen elérheti a 00 C-ot is, ami egy m hosszú betonfödém esetében - mm-es hőtágulást is eredményezhet. Télen a szigetelés, az aljzat és a burkolat tartósságát leginkább a teraszt alkotó ásványi anyagok pórusain keresztül behatoló víz fagyását kísérő erózió veszélyezteti. Éppen ezért kulcsfontosságú, hogy a terasz építéséhez felhasznált építőanyagok jól tudjanak alkalmazkodni a különböző hőmérsékleti viszonyokhoz, miközben a vízszigetelés sem károsodhat. A professzionális Ceresit rendszertermékek alkalmazása garanciát nyújt a beázásmentes és hosszú élettartamú terasz kialakítására.. Alapozzuk le a tiszta és teherbíró felületet Padlopon Univerzális diszperziós alapozóval.. Ha az erkély nem lejtéssel készült, a megfelelő lejtés (-,%) a Ceresit Padlopon Gyorsesztrich alkalmazásával biztosítható.. Alapozzuk le a felületet Ceresit Bonobit BT bitumenes alapozóval.. A Ceresit Bonobit BT 8 öntapadós szigetelőlemezt vágjuk méretre és 8 cm átfedéssel ragasszuk fel a lealapozott felületre. Nyomóhenger segítségével alaposan préseljük az aljzathoz.. Rögzítsük a szigetelt felületre a vízszintes vízelvezető drainlemezeket (ha be van tervezve) és a lépésálló hőszigetelő lapokat.. A hőszigeteléssel ellátott felületre kerül egy polietilén fólia, majd rá a mm vastag, úsztatott esztrich réteg (Ceresit Padlopon Gyorsesztrich) m -ként az aljzatba kb., cm széles dilatációs (mozgási) hézagokat kell vágni. Ezeken a helyeken, később a burkolatot is dilatálni szükséges (CS szaniter szilikon CS 9 poliuretán tömítő segítségével). 8. Kb. nap elteltével, vigyük fel az első réteg Ceresit CR kétkomponensű vízszigetelő habarcsot a felületre glettvas ecset segítségével (alternatíva: CR 7, egykomponensű vízszigetelés). 9. A dilatációs és csatlakozási hézagok lezárására a Ceresit CL sarokszigetelő szalagot ágyazzuk a szigetelésbe. 0. Az első réteg száradása után (kb. óra elteltével) hordjuk fel a második réteg szigetelést is. A teljes vastagság mm legyen.. 7 órával a második réteg felhordását követően elkezdődhet a burkolólapok ragasztása a Ceresit CM 7 extra flexibilis ragasztó segítségével. Fedett terasz esetén a Ceresit CM Gyorskötésű flexragasztó a CM flexibilis ragasztó is alkalmazható.. A fugázáshoz a Ceresit CE Grand Elit fugázóanyag a jó megoldás, hiszen vízlepergető, szennyeződéstaszító, időjárásálló és képes megakadályozni nagyobb mennyiségű nedvesség bejutását az aljzatba.. A dilatációs réseket, valamint a fal- és a padlócsatlakozások hézagait töltsük ki a Ceresit CS szaniter szilikonnal a CS 9 poliuretán tömítővel. A terasz professzionális szigetelése 8 A terasz professzionális szigetelése 9

6 Ceresit rendszerajánlás A vízszigetelési munkák megkezdése előtt meg kell győződni arról, hogy a medence beton (vasbeton) szerkezete ép-e, nem szorul-e javításra. Ha igen, a hibákat javítsuk ki a Ceresit betonjavító rendszertermékeivel (lásd következő fejezet). Ügyelni kell arra is, hogy a lefolyók közelében ki legyen alakítva a megfelelő lejtés. B E D C A A tökéletesen szivárgásmentes úszómedence A családi úszómedence napjainkban egyre népszerűbb, hiszen a medenceépítés ma már nem csak a sportközpontok és hotelek kiváltsága. A medence építésekor fontos szempont a szivárgásmentesség és a hosszú élettartam. Burkolása előtt ellenőrizni kell a vasbeton szerkezetet (pl. szilárdság, vízzárás stb.), a medence későbbi tisztításának módját (alkalmazott vegyszerek)! Csak ezek függvényében történhet meg a megfelelő Ceresit anyagok kiválasztása, majd a szakszerű burkolás. A burkolólapok alatti vízszigetelés alapkövetelmény, de csak a szigetelés önmagában még nem elégséges. A medence burkolatának dilatációs réseit, a fal- és padlócsatlakozásokat, valamint a lapok közötti fuga hézagokat gondosan kiválasztott fugázó- és tömítőanyagokkal kell lezárni. Ne feledkezzünk meg a medencéhez kapcsolódó létesítmények (zuhanyzók, öltözők) vízszigeteléséről sem. Eközben feltétlenül figyelembe kell venni a különböző funkciójú helyiségek eltérő klímáját és gyakran eltérő fűtési megoldásait: Nagyméretű medencék és padlófűtéssel ellátott kiszolgáló helységek esetében flexibilis, kétkomponensű, vízzáró cementhabarcs bevonatot javaslunk vízszigetelésre. Kisebb, beltéri medencékben (kb. 0 m -ig) és a hozzákapcsolódó nem padlófűtéses helyiségekben, egykomponensű kenhető vízszigetelés alkalmazása is lehetséges, sarokerősítő szalaggal kombinálva. hónapnál régebbi, repedésmentes, monolit vasbeton medence esetében az egykomponensű szigetelő habarcs alkalmazása is szóba jöhet. A ragasztót, a hézagoló- és tömítőanyagokat úgy kell megválasztani, hogy azok képesek legyenek ellenállni a klóros víznek és az esetlegesen agresszív tisztítószereknek (pl. hígított sósav). A csemperagasztónak extra flexibilisnek kell lennie, míg a fugának víz- és vegyszerállónak és védenie kell a mikroorganizmusok támadása ellen.. Vigyük fel az első réteg Ceresit CR flexibilis, kétkomponensű vízszigetelő habarcsot a megfelelően előkészített betonfelületre glettvas ecset segítségével (alternatíva: CR 7, egykomponensű vízszigetelés). Kisméretű, beltéri medencék esetében lehetséges megoldás a Ceresit CL kenhető szigetelőfólia is. hónapnál idősebb, monolit vasbeton szerkezetek esetében az egykomponensű Ceresit CR vízszigetelő habarcs is alkalmazható.. A dilatációs és csatlakozási hézagok lezárására a Ceresit CL sarokszigetelő szalagot ágyazzuk a szigetelésbe.. A első réteg száradása után (kb. óra elteltével) hordjuk fel a második réteg Ceresit CR vízszigetelő habarcsot (alternatíva: CL CR, lásd. pont).. A második réteg száradását követően (a Ceresit CR estében kb. 7 óra szilárdulási időt követően) elkezdődhet a burkolólapok ragasztása a Ceresit CM 7 extra flexibilis ragasztó segítségével. Üvegmozaik ragasztására a fehér színű Ceresit CM fehér üvegmozaik ragasztót ajánljuk.. A fugázáshoz a Ceresit CE Grand Elit fugázóanyag a jó megoldás, hiszen vízlepergető, szennyeződéstaszító, időjárásálló és képes megakadályozni nagyobb mennyiségű nedvesség bejutását az aljzatba. Erős vegyszeres tisztítás esetén (pl. hígított sósav) a fugák hézagolásást a kétkomponensű és vegyszerálló Ceresit CE 7 és CE 8 epoxi fugázóval javasolt elvégezni! A dilatációs réseket, valamint a fal- és aljzatcsatlakozások hézagait töltsük ki a Ceresit CS 9 poliuretán tömítővel. A részletes csomóponti rajzok megtalálhatók a Ceresit rendszerkatalógusban (Megoldások a hidegburkolás területén). A tökéletesen szivárgásmentes úszómedence 0 A tökéletesen szivárgásmentes úszómedence

7 Garázs, szuterén, pince A talajjal érintkező helyiségek erősen ki vannak téve a nedvesség káros hatásainak (nyomással rendelkező nyomás nélküli talajvíz, talajpára, szivárgó víz stb.). A megfelelő szigetelés kiválasztásához szükség van a vízterheléssel kapcsolatos adatokra. Ha ezek figyelembevételével választjuk ki a szükséges szigetelő anyagokat és technológiát, a Ceresit vízszigetelő rendszer teljes biztonságot nyújt épületének. Ennél a résznél csak az alternatív szigetelést taglaljuk. A talajjal érintkező épületszerkezeti elemek nedvesség elleni védelmével a következő fejezetben foglalkozunk. Ceresit rendszerajánlás:. Vigyük fel az első réteg Ceresit CR flexibilis, kétkomponensű vízszigetelő habarcsot a megfelelően elkészített betonfelületre. Beltérben, falazatra, jó megoldás a Ceresit CL kenhető szigetelőfólia is. A dilatációs és csatlakozási hézagok lezárására a Ceresit CL sarokszigetelő szalagot ágyazzuk a szigetelésbe.. A első réteg száradása után (kb. óra elteltével) hordjuk fel a második réteg Ceresit CR vízszigetelő habarcsot (falazatra a CL szigetelőfóliát).. A hidegburkolat ragasztása megkezdhető: - Ceresit CR alkalmazása esetén nem korábban, mint nap; - Ceresit CL alkalmazása esetén, 8 óra száradási időt követően. (A ragasztó választás függ a lapok méretétől és típusától, de mindenképpen flexibilis ragasztót javaslunk: Ceresit CM CM 7).. A fugázáshoz a Ceresit CE Grand Elit fugázóanyag a jó megoldás, hiszen vízlepergető, szennyeződéstaszító, időjárásálló és képes megakadályozni nagyobb mennyiségű nedvesség bejutását az aljzatba (alternatíva Ceresit CE 0 aquastatic fugázó). Lábazat és a külső falazat védelme Mivel ezek az épületrészek ki vannak téve a csapó eső hatásának, sőt még a kerti locsoló berendezések működése közben keletkezett vízpermetnek is, feltétlenül gondoskodni kell a lábazat és a külső falazat nedvesség elleni védelmével. Ceresit rendszerajánlás:. A lábazat külső oldalára kiválóan alkalmas a Ceresit Bonobit CP fehér színű, bitumenmentes vastagbevonat, amely jól egyesíti magában a bitumenes szigetelőanyagok és a vízzáró cementhabarcs előnyeit: rendkívül rugalmas, rövid időn belül esőálló, jól tapad bitumenes sőt még nedves felületekhez is. Fehér színű, átfesthető, burkolható. Nincs szükség két különböző vízszigetelő anyag (bitumenes és vízzáró cementhabarcs) alkalmazására a lábazatok védelménél (alternatíva: Ceresit CR CR ).. Homlokzatok fagy elleni védelmére (vakolat, díszítő burkolat stb.) kiválóan alkalmas a Ceresit CT Homlokzati impregnálószer, amely rétegben felhordva láthatatlan védelmet nyújt a fagykárok ellen. Épület alapok szigetelése Nedvesség legkönnyebben a talajjal érintkező épületszerkezeti elemeken keresztül juthat be az épületbe, víz pára formájában (felszín alatti nedvesség), de a felszíni csapadék ellen is védekezni kell. Ahhoz, hogy hathatósan tudjuk ezt megtenni és a legbiztonságosabb vízszigetelési módszerrel, tényleges információkra van szükség a talaj szerkezetéről, a várható vízterhelésről és az épület elhelyezkedéséről (síkvidék, domboldal éppen völgy) is. Fontos tudni: a nem kellő gondossággal megválasztott víz elleni szigetelés alkalmazása lehetővé teszi a nedvesség bejutását az épületszerkezeti elemekbe, és ezt követően már nincs mód a szigetelési hibák utólagos, tökéletes kijavítására! Éppen ezért az épületalapok szigetelésének megválasztása a tervező feladata. Ebben a részben rétegrendek és csomóponti rajzok formájában teszünk javaslatot a tervezők részére a különböző épületalapok víz elleni szigetelésére változó vízterhelés esetén, Ceresit rendszertermékekkel. Lehetséges vízterhelések, amely ellen védekezni kell: talajpára nem torlódó szivárgó víz talajnedvesség (nyomással nem rendelkező talajvíz) torlódó szivárgó víz nyomással rendelkező talajvíz Garázs, szuterén, pince/lábazat és a külső falazat védelme

8 Alápincézett épület talajvíznyomás elleni szigetelése Alápincézetlen épület talajvíznyomás elleni szigetelése alápincézett épület monolit lemezalap, teknőszigetelés Termékek függőleges felületre: Ceresit Bonobit CP Bitumenemulzió (alapozás) Ceresit Bonobit CP Bitumenes (K) vastagbevonat Ceresit Bonobit CP 8 Bitumenes (K) vastagbevonat Ceresit Bonobit CP Bitumenmentes vastagbevonat Termékek vízszintes felületre: Ceresit Bonobit BT Bitumenes diszperziós alapozó Ceresit Bonobit BT 8 öntapadó bitumenes lemez ( réteg) alápincézetlen épület monolit lemezalap Termékek függőleges felületre: Ceresit Bonobit CP Bitumenemulzió (alapozás) Ceresit Bonobit CP Bitumenes (K) vastagbevonat Ceresit Bonobit CP 8 Bitumenes (K) vastagbevonat Ceresit Bonobit CP Bitumenmentes vastagbevonat Termékek vízszintes felületre: Ceresit Bonobit BT Bitumenes diszperziós alapozó Ceresit Bonobit BT 8 öntapadó bitumenes lemez ( réteg) Alápincézett épület talajnedvesség elleni szigetelése alápincézett épület sávalap Termékek függőleges felületre: Ceresit Bonobit CP Bitumenemulzió (alapozás) Ceresit Bonobit CP Bitumenes (K) vastagbevonat Ceresit Bonobit CP 8 Bitumenes (K) vastagbevonat Ceresit Bonobit CP Bitumenmentes vastagbevonat Termékek vízszintes felületre: (sávalapra) Ceresit Bonobit BT Bitumenes diszperziós alapozó Ceresit Bonobit BT 8 öntapadó bitumeneslemez ( réteg) Termék vízszintes felületre: Ceresit CR Rugalmas vízzáró cementhabarcs Alápincézetlen épület talajvíznyomás elleni szigetelése alápincézetlen épület monolit lemezalap Termékek függőleges felületre: Ceresit Bonobit CP Bitumenemulzió (alapozás) Ceresit Bonobit CP Bitumenes (K) vastagbevonat Ceresit Bonobit CP 8 Bitumenes (K) vastagbevonat Ceresit Bonobit CP Bitumenmentes vastagbevonat Termékek sávalap szigetelésére: Ceresit Bonobit BT Bitumenes diszperziós alapozó Ceresit Bonobit BT 8 öntapadó bitumenes lemez ( réteg) Termékek vízszintes és függőleges felületre: Ceresit CR Rugalmas vízzáró cementhabarcs Termékek lábazatra: Ceresit Bonobit CP Bitumenmentes vastagbevonat Ceresit CR Rugalmas vízzáró cementhabarcs Épületalapok szigetelése

9 Csomóponti rajzok: Kiugró lábazat víz elleni szigetelése Ceresit Bonobit BT 8 Ceresit Bonobit CP /CP 8/CP Ceresit Bonobit CP /CP 8/CP hôszigetelô lap Ceresit Bonobit CP, higitás: vakolat Ceresit Bonobit CP /CP 8/CP Ceresit Bonobit BT, higitás : Szerkezeti dilatációs hézag víz elleni szigetelése Ceresit Bonobit CP /CP 8/CP Ceresit TS purhab Ceresit CS 0 Ceresit Bonobit BT Ceresit Bonobit BT 8 A rajzok letölthetôk a oldalról. Lábazat víz elleni szigetelése Ceresit Bonobit CP, higitás : hôszigetelô lap Ceresit CT 77 Ceresit Bonobit CP /CP 8/CP vakolat fémprofil Ceresit Bonobit CP /CP 8/CP Ceresit CT Ceresit CS Akril Falazat szigetelése csőáttöréseknél felbeton Ceresit Bonobit BT 8 Ceresit TS purhab Ceresit Bonobit CP /CP 8/CP Ceresit Bonobit BT Ceresit Bonobit CP /CP 8/CP Ceresit betonjavító rendszer (PCC) beton és vasbeton szerkezetek felújításához és védelméhez A beton és a vasbeton korunk egyik legnépszerűbb és legmegbízhatóbb építőanyagai, melyeket erkélyek, teraszok, úszómedencék és sok más építmény esetén is előszeretettel használnak. Azonban a különböző környezeti hatások (pl. eső, fagy a levegőben lévő vegyi anyagok), kombinálva a beton rossz minőségével és esetleges szerkezeti hibáival, egy idő után könnyen a betonszerkezetek súlyos károsodását okozhatják, különösen a megfelelő vízszigetelés hiánya esetén. A Ceresit PCC (Polymer Cement Concrete) betonjavító rendszere sikeresen alkalmazható beton és vasbeton szerkezeti elemek védelmére. A speciálisan kialakított rendszer fő előnyei: sikeresen alkalmazható alacsony nyomószilárdságú beton esetében is: C / (B ), nagyon könnyű bedolgozhatóság, gyors alkalmazás: a különböző rendszertermékek és rétegek azonnal, nagyon rövid várakozási idő után vihetők fel egymásra. Ezért a Ceresit betonjavító rendszer még a szerkezet súlyos károsodása esetén is gyorsan, megbízhatóan és eredményesen alkalmazható. A rendszer a beton korróziós problémáinak tartós orvoslásával megelőzi a további roncsolódást, így meghosszabbítva a szerkezet hasznos élettartamát. A Ceresit betonjavító rendszer elemeivel tökéletesen kitölthetőek a repedések, betonkitörések, fészkesedések, kiválóan formázható és komplex javítási munkák elvégzését teszi lehetővé. Alkalmazható beton és vasbeton szerkezetek felújításához (erkély, felüljáró, vasbeton tartály, tartópillér, lábazat, kémények stb). Kompatibilis előre gyártott betonpanelekkel és monolitikus rendszerekkel (pl. úszómedence) is. Rendkívül jól tűri a szélsőséges időjárási körülményeket, ellenáll a jégmentesítésnél alkalmazott vegyianyagoknak (beleértve a sókat) is. Ezenkívül nedvességálló és akadályozza a beton karbonizálódását, ezzel jelentősen növelve a beton és vasbeton szerkezetek élettartamát is. Ceresit betonjavító rendszer (PPC) beton és vasbeton szerkezeteket felújításához és védelméhez 7

10 Ceresit rendszerajánlás: Ceresit rendszerajánló, összefoglaló fürdőszoba / konyha erkély terasz medence lábazat garázs ivóvíztartály. A javítandó betonfelület előkészítése: Tökéletesen el kell távolítani a korrodálódott és laza, tönkrement betonrészeket, a korábban felhordott vakolat és szigetelő rétegeket, a lazán tapadó egyéb anyagokat mindaddig, amíg repedésmentes, nagyszilárdságú, tiszta betonfelülethez nem jutunk. A betonvasat is alaposan tisztítsuk meg a rozsdától.. A tisztítást követő órán belül vonjuk be a festékszerű konzisztenciával rendelkező Ceresit CD 0* az -ben termékkel (korrózió védő és tapadóhíd) a Ceresit Szilbeton BJ- alapozó szárazhabarccsal a javítandó betonfelületet és a rozsdától megtisztított betonvasat (korrózióvédelem és tapadás javítás céljából).. Tapadóhíd képzés: A CD 0 tapadóhidat ecsettel vigyük fel a megtisztított betonvasra és a benedvesített betonfelületre. A második réteget kb. 0-0 perc elteltével kell felhordan, a még kissé nedves első rétegre (nedves a nedvesre technológia).. Ezek után következik a fészkesedések, betonkitörések pótlása, amelyhez a kitörések mélységétől függően több termék is alkalmazható: Ceresit CD * durva szemcseméretű betonjavító habarcs (0-00 mm rétegvastagság egy munkamenetben) Ceresit CD * (-0 mm egy munkamenetben) közepes szemcseméretű betonjavító habarcs Ceresit Szilbeton BJ- (max. cm-ig, két rétegben) durva szemcsés betonjavító szárazhabarcs Ceresit Szilbeton BJ- (max. cm-ig, két rétegben) közepes szemcseméretű betonjavító szárazhabarcs. Látszó beton esetében a végső, finomsimítás a Ceresit CD * Ceresit BJ- simítóhabarcs alkalmazásával történik (max. rétegvastagság mm).. A felújított betonfelület további védelme: Ha a felület a levegő és az időjárás viszontagságainak van kitéve, úgy a Ceresit CT akril betonfesték megfelelő védelmet nyújthat a rongálódás ellen. Ha a felület agresszív folyadéknak van kitéve: ph-érték,, (szennyvíz, trágyalé), illetve vízgyűjtőmedence (0 m mélységig), úszómedence, terasz, stb. esetében a betonfelületet vízszigeteléssel kell ellátni, melyre a Ceresit CR kétkomponensű szigetelést ajánljuk. Ép betonfelületek állagmegóvására kiválóan alkalmas a láthatatlan védelmet nyújtó Ceresit CT színtelen homlokzati impregnálószer. *CE jelöléssel és bevizsgálással rendelkezik. Vízszigetelés CL egykomponensű kenhető szigetelés + CL / sarokerősítő szalag CR cementbázisú szigeteőhabarcs + + CR kétkomponensű flexibilis szigeteőhabarcs CR 7 egykomponensű, rugalmas vízzáró cementhabarcs CP fehér bitumenmentes vastagbevonat + BT bitumenes alapozó + BT 8 bitumenes szigetelőlemez + Csemperagasztás és fugázás CM fagyálló burkolatragasztó + + CM emelt minőségű vékony- és középágyas ragasztó + + CM flexibilis csemperagasztó CM 7 extra minőségű flexibilis burkolatragasztó CE 0 flexibilis fugázó + + CE flexibisils széles fugázó Javítás és alapozás Padlopon Univerzális diszperziós alapzó alapozó szívó és nem szívó felületre Padlopon Gyorsesztrich gyorsesztrich 0-80 mm + + Tömítők CS szaniter szilikon + CS 9 poliuretán tömítő Betonjavítók CD simítóglett 0- mm CD betonjavító habarcs -0 mm CS betonjavító habarcs 0-00 mm CD 0 korróziógátló alapozó Szilbeton BJ- alapozó szárazhabarcs Szilbeton BJ- betonjavító habarcs, durva szemcseméret Szilbeton BJ- betonjavító habarcs, közepes szemcseméret Szilbeton BJ- betonjavító habarcs, finom szemcseméret Szilbeton Rapid gyorskötésű javítóhabarcs Ceresit rendszerajánló összefoglaló 8 Ceresit betonjavító rendszer (PCC) beton és vasbeton szerkezeteket felújításához és védelméhez 9

11 Henkel Magyarország Kft. Ragasztás Technológiák Üzletág H- Budapest, Dávid Ferenc u.. H-9 Budapest, Pf. 9. Tel.: () 7- Fax: () 09-
