1 BOSTA 100 HASZNÁLATI ÚTMUTATÓ TÍPUS KIVITEL

2 Tartalomjegyzék U-profi l Cső Ø 48,3mm Függőleges keret 200 (adatok cm-ben) Toldó cső Termékismertető Áttekintés Építőelemek Összeszerelés Állványelemek mozgatása 2.0 Sarkok Létrák Lépcsők Kikötések Kiegészítők felszerelése Védőállvány Tetővédelem Védőtető Mennyiségi számítások Biztonsági előírások Billenőfül védőkorláthoz Billenőfül lábdeszkához

3 1.0 Termékismertető A Hünnebeck BOSTA 100 keretes állványa megfelel a DIN 4420, DIN EN 12810, valamint a DIN EN szabványoknak. A típus kivitelű BOSTA 100 rendelkezik a Z számú Általános Építéshatósági Engedéllyel (Allgemeine bauaufsichtliche Zulassung, Z ). Az állvány használható, mint: - -os állványcsoportba tartozó munkaállvány DIN 4420 szabvány alapján vagy -os terhelési kategóriás munkaállvány DIN alapján (00kg/m 2 ) - védőállvány (max. 2m esési magasságig) - tetőről történő leesés elleni védőállványként A típus kivitel max. építési magassága 24 m. Ennél magasabb, vagy nem a típus kivitelű állványokhoz egyedi statikai számítás szükséges. A BOSTA 100 rendszer elemeivel a következő állványtípusok is kialakíthatók: - mobil állványok - konzolos állványok - tartószerkezetek téliesítéshez, és rossz időjárás elleni csarnokokhoz. A BOSTA 100 állványrendszernek öt különböző hosszúságú járólapja van, 1,25-3,00 m-ig, ezért nagyon fl exibilis. Az állványszélesség 1,01 m. Konzolok segítségével az állvány szélessége növelhető és így a különböző esetek követelményeihez igazítható. Minden acél alkatrész tűzihorganyzott, a fa elemek pedig az impregnálás miatt időjárásállóak. Ez biztosítja a hosszú élettartamot magas biztonsági követelmények mellett. Sok alkatrészek használható a BOSTA 70 és a MODEX állvány rendszerekhez is. Előírások Ezt a használati utasítást minden építési területen kint kell tartani, ahol a BOSTA 100 állványokat használják. Az állvány felépítése, átalakítása, bontása, és használata csak azok számára engedélyezett, akik ismerik ezen BOSTA 100 kezelési útmutatót, és az érvényes hatósági engedélyt. Az öszszes elem gyártása és jelölése az Általános Építéshatósági Engedélyben szabályozott. Csak hibátlan, és eredeti Hünnebeck állványelemek használhatók. Beépítés előtt szemrevételezéssel minden alkatrész eredetiségét és épségét át kell vizsgálni, és amennyiben szükséges, eredeti alkatrészre kell cserélni. A javítást csak képzett Hünnebeck dolgozók végezhetik. A felhasználó semmilyen változtatást nem hajthat végre az állványelemeken. Minden ábrát, amit a kezelési útmutatóban bemutatunk, példaként kell kezelni. Továbbá az érvényes munkabiztonsági előírásokat be kell tartani. Ezen kívül minden üzembiztonsági előírást be kell tartani. Ebben a használati útmutatóban található műszaki részletek, amennyiben az építő, illetve a felhasználó minden biztonsági előírást betartott, segítségül szolgálnak, és nem jelentenek kötelező előírást. A biztonsági előírások követelményei alapján az állvány építője, illetve az állvány használója felelős, hogy minden kockázatot felmérjen és minden kötelező preventív intézkedést saját mérlegelése alapján megtegyen, különös tekintettel az egyedi esetekre. A BOSTA 100 állványok felépítését, átalakítását és elbontását csak képzett személyzet végezheti, aki megfelelő szaktudással rendelkezik. Az állvány építésének irányítását szakmailag képzett vezető végezheti, akit az építési vállalkozó jelöl ki. Az állvány-építés egy felügyelő személy által ellenőrizendő, aki a biztonságos kivitelezésért felel, és megfelelő ismerettel és tapasztalattal rendelkezik. Ez alatt azok az utasítások is értendők, amelyek speciális, kockázatos helyzetekre vonatkoznak. A felügyelő felelőssége, ha a munkásoknak védőfelszerelést kell használjanak, hogy megállapítsa a helyes kikötési pontokat és hogy a munkások megfelelően használják a biztonsági berendezéseket, ezzel magakadályozva a leesést. Ezen építési és használati útmutatóban saját kockázatelemzésünk alapján ellátjuk az építőket és a felhasználókat tanácsokkal, hogy bizonyos helyzetekben hogyan cselekedjenek a munkabiztonsági szabályokat betartva. 2m esési magasságig védőállványként, illetve tetőről történő leesés elleni védőállványként is használható ezen állvány. Minden járólapot, amit az útmutató említ, használható ezekhez. Alapkövetelmény, hogy minden esetben fi gyelembe kell venni ezen építési és használati útmutatót. 3

4 1.0 Termékismertető Ez az útmutató leírja a típus kivitel felépítését. Ha az állványrendszert a típustól eltérő variáció kivitelezésére használják, az eltéréseket az építési szabályzatok és az Általános Építéshatósági Engedély rendelkezései alapján kell megállapítani, és megítélni, egyedi esetekben igazolni. Ilyen tanúsításról le lehet mondani, ha az állvány felépítése eleget tesz a használati útmutató általános terveinek. Az állvány állékonysága minden esetben igazolandó. A BOSTA 100-as állványt csak a használati útmutatóban leírtak alapján lehet felépíteni. Csak azokat az alkatrészeket lehet használni a felépítéshez, átalakításhoz, és lebontáshoz, amelyek a 3. részben szerepelnek Sérült állványelemeket nem szabad használni. Csak a gyártó hajthatja végre a szükséges javításokat. Az állványt csak vízszintes felszínű és teherbíró talajon lehet összeállítani. Ha szükséges, a talajfelszínt módosítani kell. Minden menetes talpat teherelosztó pallóra kell tenni. Az állványozandó épületre való biztonságos teherátvitelt a kikötésekből ellenőrizni kell. Továbbá a függőleges merevítők elrendezését és számát be kell tartani. Ha a távolság az állvány és az épület között több mint 30cm, egy további hátsó kétsoros korlátsort kell alkalmazni és ha szükséges, lábdeszkát is kell tenni az állvány épület felőli oldalára. Az állványfeljáróknak szilárdan biztosítottaknak kell lenniük. Más összeállítási variációk is lehetségesek, melyek egyedi tanúsítást igényelnek, amit a gyártótól kell beszerezni. Építés előtti előkészítés A használatba vétel előtt, hosszabb állásidő,szerkezeti módosítások, és extrém behatások után az építési vállalkozó felelős az állvány teljes körű alkalmazhatóságának ellenőrzéséért (lásd Menynyiségi számítások oldal). Átvizsgálandó az alkatrészek állapota, a szerkezeti épség, és az állvány munkaés működési biztonsága. Ha épületek sarkait kell állványozni, az állvány pallóit teljes szélességben túl kell vinni a sarkon. Alapvetően minden érvényes munkabiztonsági előírás betartandó. Ez kiegészítendő a biztonságos üzemeltetés szabályainak betartásával. 4

5 2.0 Áttekintés Összeállítás és elbontás oldal Védőállványok oldal Bővítő konzolok oldal Tetővédő állványok oldal Állványazonosító ponyva 17. oldal Belső állványlétrák oldal Rácsostartók 5-0. oldal Sarkok 27. oldal Védőtetők oldal 5

6 3.0 Építőelemek Leírás Cikkszám Tömeg kg/db 3.1 Alapvető alkatrészek Menetes talp 45/3,8 Menetes talp 70/3,8 Egyenetlen felületek kiegyenlítéséhez. Állítható,5-2,5 cm-ig vagy,5-50 cm-ig. (ld. 18.o.) Fix állványtalp Arra szolgál, hogy a függőleges terheket elossza a vízszintes felületen BOSTA keret 200/100 BOSTA keret 150/100 BOSTA keret 100/100 Függőleges oszlop, Ø48,3 mm. Az alábbi szintmagasságokhoz használható: 2,00m; 1,50m és 1,00m. Felszerelve korlátok, lábdeszkák és átlók kapcsolódási pontjaival. Megjegyzés: Az összes következő járólap, járópalló, és platform megfelel az 1990-es DIN 4420-as szabvánnynak. (ld. 18.o.) Híd 300/100-5 Híd 250/100- Híd 125/100 A hidak a Bosta keret U-profi ljába illeszkednek, a híd járólapok pedig a híd keretére Híd járólap 300 Híd járólap 250 Híd járólap 125 Két db híd járólap illeszkedik egy hídba. (ld. 20.o.) Járólap leszorító Leszorítja a járópallót a hídhoz a függőleges keret felőli végen

7 Leírás Cikkszám Tömeg kg/db 300 Acél járólap bordás 300/32 (2,0 kn/m 2 LC3) Acél járólap bordás 250/32 (3,0 kn/m 2 LC4) Acél járólap bordás 200/32 (4,5 kn/m 2 LC5) Acél járólap bordás 150/32 (4,5 kn/m 2 LC5) Acél járólap bordás 125/32 (4,5 kn/m 2 LC5) Acél járólap bordás 74/32 (4,5 kn/m 2 LC5) Acél járólap alumínium-cink bevonattal, nagyon könnyű, felülete érdes, csúszásmentes. Három egymás mellé tett járólap lefed egy állványközt Acél járólap 300/32 (3,0 kn/m 2 LC4) Acél járólap 250/32 (4,5 kn/m 2 LC5) Acél járólap 200/32 (,0 kn/m 2 LC) Acél járólap 150/32 (,0 kn/m 2 LC) Acél járólap 125/32 (,0 kn/m 2 LC) Három egymás mellé tett járólap lefed egy állványközt. Nagyon robosztus, és csúszásmentes kivitelű. Tűzihorganyzott Alu járólap 300/32 (4,5 kn/m 2 LC5) Alu járólap 250/32 (,0 kn/m 2 LC) Alu járólap 200/32 (,0 kn/m 2 LC) Alu járólap 150/32 (,0 kn/m 2 LC) Alu járólap 125/32 (,0 kn/m 2 LC) Szimmetrikus (mindkét oldala használható), csúszásmentes felületű. Három egymás mellé tett járólap fed le egy állványközt Fa járópalló 300/32 MS 10 (2,0 kn/m 2 LC3) Fa járópalló 250/32 (3,0 kn/m 2 LC4) Fa járópalló 200/32 (4,5 kn/m 2 LC5) Fa járópalló 150/32 (,0 kn/m 2 LC) Fa járópalló 125/32 (,0 kn/m 2 LC) Fa járópalló 74/32 (,0 kn/m 2 LC) Három egymás mellé tett járólap fed le egy szimpla állványközt. Szimmetrikus, tehát mindkét oldala használható Állványköz hossz x magasság 353 BOSTA átló 203 3,00 m x 2,00 m BOSTA átló 200 2,50 m x 2,00 m BOSTA átló 150 2,50 m x 1,50 m BOSTA átló 100 2,50 m x 1,00 m BOSTA átló 220 2,00 m x 2,00 m BOSTA átló 215 1,50 m x 2,00 m Az állvány hosszanti merevítéséhez. Egyik végét az U-profi lra kell fent beakasztani, a másikat lent a billenőfülre csúsztatni (ld. 20. o.)

8 3.0 Építőelemek Leírás Cikkszám Tömeg kg/db 300 BOSTA korlát 300 BOSTA korlát 250 BOSTA korlát 200 BOSTA korlát 150 BOSTA korlát 125 Mindkét végébe a billenőfület kell csúsztatni (ld. 19. o.) BOSTA korlátszerelő elem MGR Az állvány építésekor a következő munkaszint biztosítására szolgál BOSTA korlát 100 B-dupla végkorlát 100 Az állvány végeinek lezárására szolgál (ld. 25. o.) B-felső korláttartó 100 Az állvány legfelső szintjén a korlát, térdkorlát és lábdeszka rögzítésére szolgál. Kicsúszás ellen Ø 12 mm-es kiemelésgátlóval kell biztosítani B-felső végkorlát 100 Az állvány legfelső szintjének rövid oldali lezárására szolgál (ld. 25. o.)

9 Leírás Cikkszám Tömeg kg/db 300 Lábdeszka 300 Lábdeszka 250 Lábdeszka 200 Lábdeszka 150 Lábdeszka 125 A háromsoros oldalvédelem alsó eleme. A járólap szintjén biztosítja az állványt. 15cm magas, 3cm vastag (ld. 25. o.) Acél lábdeszka 300/15 Acél lábdeszka 250/15 Acél lábdeszka 200/15 Acél lábdeszka 150/15 Acél lábdeszka 125/15 Üreges acéllemez szerkezetű, alumíniumcink bevonattal, 15cm magas, 3cm vastag. A függőleges keret legalsó billenőscsapjára helyezendő Lábdeszka 100 h = 17 cm Acél lábdeszka 100 h = 15 cm Az oldalvédelem alsó eleme az állvány keskeny végén. 17cm ill. 15cm magas, 3cm vastag (ld. 25. o.) Lábdeszka 70 Az oldalvédelem alsó eleme az állvány keskeny végénél, a Bosta konzol 70-en. 1 cm magas, 3cm vastag (ld o.)

10 3.0 Építőelemek Leírás Cikkszám Tömeg kg/db 250 Híd kibújós járólap 250 A létra 200 A-val együtt használható, a nyíló szárny a biztonsági horoggal a korláthoz akasztható. (ld. 29.o.) Létra 200A 2,00m szintmagasságú állványok belső feljáró eleme. (ld. 29.o.) Létrakitámasztó A 200 A jelű létrát a legalsó függőleges keret alsó kereszttartójához rögzíti. (ld. 29. o.) Kikötőcső 350 Kikötőcső 250 Kikötőcső 223 Kikötőcső 180 Kikötőcső 140 Kikötőcső 110 Kikötőcső 75 Kikötőcső 45 48,3mm átmérőjű acélcső 20mm átmérőjű horoggal, az állvány rögzítéséhez. A függőleges keretekhez bilinccsel kell rögzíteni (ld. 41. o.) Ø 12 Kiemelésgátló Ø 12 mm Biztosítja a Bosta korlát 100-at, a B-dupla végkorlát 100-at a legfelső állvány járólaphoz. Ha darut használunk az állvány részeinek mozgatására, a kiemelésgátlót kell használni, hogy húzásbiztosan rögzítsük a Bosta kereteket (ld o.)

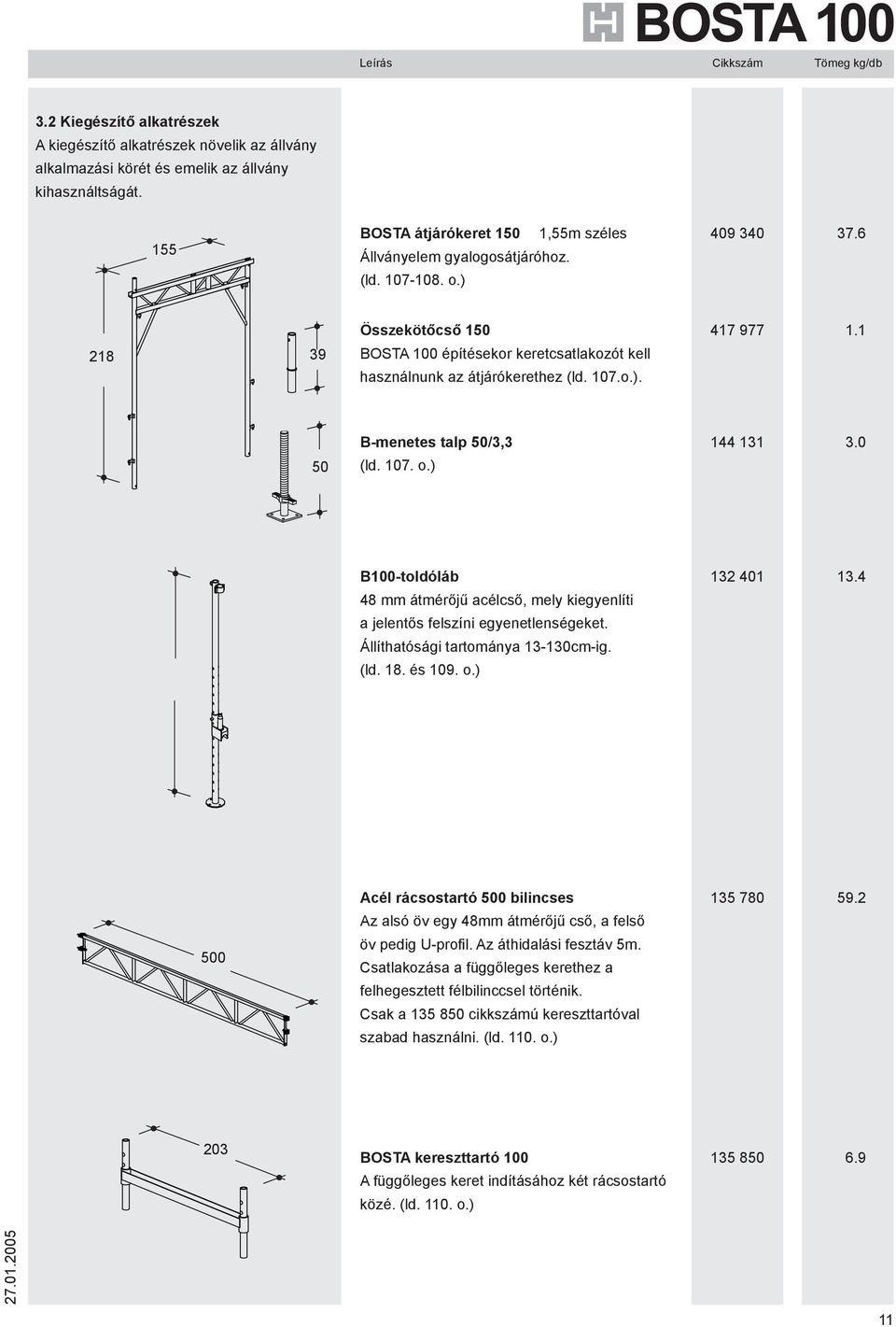

11 Leírás Cikkszám Tömeg kg/db 3.2 Kiegészítő alkatrészek A kiegészítő alkatrészek növelik az állvány alkalmazási körét és emelik az állvány kihasználtságát. 155 BOSTA átjárókeret 150 1,55m széles Állványelem gyalogosátjáróhoz. (ld o.) Összekötőcső 150 BOSTA 100 építésekor keretcsatlakozót kell használnunk az átjárókerethez (ld. 107.o.) B-menetes talp 50/3,3 (ld o.) B100-toldóláb 48 mm átmérőjű acélcső, mely kiegyenlíti a jelentős felszíni egyenetlenségeket. Állíthatósági tartománya cm-ig. (ld. 18. és 109. o.) Acél rácsostartó 500 bilincses Az alsó öv egy 48mm átmérőjű cső, a felső öv pedig U-profi l. Az áthidalási fesztáv 5m. Csatlakozása a függőleges kerethez a felhegesztett félbilinccsel történik. Csak a cikkszámú kereszttartóval szabad használni. (ld o.) BOSTA kereszttartó 100 A függőleges keret indításához két rácsostartó közé. (ld o.)

12 3.0 Építőelemek Leírás Cikkszám Tömeg kg/db 35 BOSTA konzol cm-rel szélesíti az állványzatot. 32cm széles pallóval kell lefedni. (ld o.) BOSTA konzol cm-rel szélesíti az állványzatot. 50cm széles alupallóval kell lefedni. (ld o.) Alu járólap 300/50 Alu járólap 250/50 Alu járólap 200/50 Alu járólap 125/50 Csúszásmentes felületű BOSTA konzol 70 70cm-rel szélesíti az állványzatot. Két db 32cm-es pallóval kell lefedni. (ld o.) Konzol átló 70 A BOSTA konzol 70 merevítésére szolgál. (ld. 2. o.) B70-korláttartó oszlop A 35cm-es vagy 70cm-es konzolnál használható az oldalvédelem kialakításához. (ld o.) B100-korláttartó oszlop A függőleges keret toldó csövére lehet illeszteni vagy a BOSTA konzol 100-zal használni egy összekötőcső beépítésével. Összekötőcső cikkszáma: (ld. 11.o.)

13 Leírás Cikkszám Tömeg kg/db BOSTA konzol 100 Összekötőcső 100 A BOSTA konzol 100 az állvány 1,00 m-rel való szélesítését szolgálja. A 4-es teherbírású állványcsoportba tartozik. Használjon félbilincseket az alsó és felső rögzítéséhez. A B100 korláttartó oszlop és a járólap leszorító az összekötőcsővel csatlakoznak a konzolhoz. (ld o.) Járólap leszorító 100 (csavarral) Járólaptartó 100 A vízszintes járólapok vagy állványpallók biztosítására a BOSTA konzol 100-on vagy a Bosta kereten (ld. 11. o.) Járólaptartó 74 A vízszintes járólapok vagy állványpallók biztosítására a BOSTA konzol 70-en. (ld o.) Védőkonzol 1,8 Összehajtható elem az 1,5 m-es konzolos védőtetőhöz. Rögzítése felül M8x80 csavar + anyával, alul félbilinccsel történik a függőleges kerethez. Együtt használandó a védőkonzol korláttartó, az alu járólap 50, a köztesborítás, a járólap leszorító, a kiemelésgátló, és a csavar elemekkel (ld o.) Védőkonzol korláttartó A védőtető része, a tartókonzolhoz kell csatlakoztatni 12 mm átmérőjű kiemelésgátlóval biztosítva (cikksz ). A védőtető lefedéséhez alu járólap 50 és lábdeszka használatos (ld o.)

14 3.0 Építőelemek Leírás Cikkszám Tömeg kg/db 300 Köztes borítás 300 Köztes borítás 250 Letakarja a védőtetőn a járópallók közötti rést (ld o.) Járólap leszorító 150 Az alu járólap 50 leemelés elleni védelmére szolgál. A cső végét a védőkonzol korláttartó csapjára kell tolni, a félbilincset a függőleges kerethez rögzíteni (ld o.) Csak a védőkonzolhoz! M 8x80 csavar + anya A védőkonzolt kapcsolja a függőleges kerethez (ld o.) BOSTA merevítő átló 200N Átlósan merevíti a függőleges keretet Védőrács 300 Védőrács 250 Védőrács 200 Védőrács 150 Védőrács 125 Két egymás fölé szerelt védőrács a felső korláttartóval a biztonsági előírásoknak megfelelő tetőről történő leesés elleni védőfalat képez. A háromszintű oldalvédelmet helyettesíti. (ld. 121.o.) Felső korláttartó 100/200 A tetőről történő leesés elleni védelem 2m magas falához. Két egymásra épített védőrács rögzítésére szolgál. (ld o.) Felső végkorlát 100/200 A tetővédelm kiegészítésére szolgál az állvány keskeny végén (ld. 121.o.)

15 Leírás Cikkszám Tömeg kg/db Forgóbilincs 48/48 SW22 Forgóbilincs 48/48 SW Fix bilincs 48/48 SW22 Fix bilincs 48/48 SW19 Keresztirányú kapcsolatok létrehozásához. (ld.: 27. o.) Félbilincs 48/G SW 22 A korlátok függőleges oszlopokhoz való rögzítéséhez. (ld.: 118. o.) Oldalborítás 2,5 m x 2,0 m Oldalborítás 2,5 m x 1,0 m Rögzítőkkel. Vászon függöny az állvány lefedésére, mely méreteiben egyezik az állványrendszer méreteivel. A vízszintes oldalakon műanyag csúszkákkal, amik lehetővé teszik a toldást. Körbefutó rögzítő lyukakkal, amin keresztül kábelkötözővel lehet rögzíteni BOSTA keret 200/70 Egykarú BOSTA lépcső felállításához a BOSTA 100 állvány elé, alu lépcső 250 építendő bele (ld.: o.) B-dupla végkorlát 70 Az állványlépcső végeinek lezárására szolgál (ld o.) B-felső végkorlát 70 Az állványlépcső legfelső szintjének rövid oldali lezárására szolgál (ld. 30. és 31. o.)

16 3.0 Építőelemek Leírás Cikkszám Tömeg kg/db 200 Alu lépcső 250 Lépcsőkar pihenőkkel, a külső lépcsős feljárókhoz. Illeszkedik a 200/70-es függőleges keretekhez. (ld o.) Alu lépcső külső korlát Alu lépcső belső korlát Lezárja az állványlépcső oldalát, tűzihorganyzott (ld. 31. o.) B-lépcső korláttartó 190-es korlátcsőhöz. Biztosítja a legfölső szinten a lépcső kijáratot. (ld. 21. o.) BOSTA korlát 190 Lezárja a legfelső állványszinten a lépcső kijáratát (ld. 31. o.) BOSTA alsó lépcsőfok A legalsó lépcsőfok, és egyben az első lépcsőkar illeszkedik hozzá. A menetes talpba kell fogatni. (ld. 31.o.) Köztes borítás felső Köztes borítás alsó Letakarja a felső és az alsó lépcsőpihenők és a járólapok közötti rést. (ld. 32.o.)

17 Leírás Cikkszám Tömeg kg/db 3.3 Állványazonosító ponyva Scaffold according DIN. Load class 4 Partial load kg/qm 300 Scaffold erector: name BOSTA termékjelző ponyva 4-es állványcsoporthoz/terhelési kategóriához BOSTA termékjelző ponyva 4-es állványcsoporthoz/terhelési kategóriához céglogóval We working with scaffolds from HÜNNEBECK Scaffold according DIN. Load class Partial load kg/qm Scaffold erector: We working with scaffolds from name HÜNNEBECK BOSTA termékjelző ponyva N BOSTA termékjelző ponyva az összes adattal Információt ad az állványcsoportról, terhelési osztályról, a hasznos teherről, a gyártóról. Minden termékjelző ponyva hosszabb oldalán karikák vannak, amivel az állványkorláthoz rögzíthető

18 4.0 Összeszerelés Az állványzat összeszerelésénél lépésről lépésre követni kell az alább leírt utasításokat. Elbontásnál ugyanezeket a lépéseket kell elvégezni, csak visszafelé. BOSTA 100 függőleges keret 4.1 Teherelosztó alépítmény, és a menetes talpak Az állványt csak arra alkalmas teherbíró felületen szabad felépíteni. Egyébként teherelosztó alépítményt kell alkalmazni (pl. fapalló). Az állványozást a legmagasabb induló pontnál kell elkezdeni. Menetes talpakat vagy fi x állványtalpakat kell minden függőleges keret alá tenni. Menetes talp (vagy fi x állványtalp) Teherelosztó palló Fontos: A függőleges keret 3 billenőfülének mindig az állvány külső oldalán kell lennie. 4.2 Toldókeret A függőleges toldókeretet 100-as vagy 150-es méretben lejtős munkaterületnél, magassági ugrásoknál használják. A toldókeretet arra is használják, hogy bizonyos előre meghatározott szintmagasság beállítható legyen. Függőleges keret 150/100, ill. Függőleges keret 100/ Toldóláb A toldólábat változó indítási szint áthidalására és egyenetlen talajfelszínen használják. Ezek a függőleges keret oszlopába csatlakoznak a beépített bilincscsel. A durva beállítás a toldólábon lévő lyukak segítségével történik. A végső beállítás a menetes talp segítségével történik. További utasítások a 109. oldalon találhatók. Minden ötödik állványmezőben átlós cső-bilincs merevítés 18 Toldóláb állítható: cm-ig

19 4.4 Függőleges- és gyalogosátjáró keret A kereteket függőlegesen kell összeállítani menetes talp vagy fi x állványtalp használatával, az épület falától a szükséges távolságra beállítva. A függőleges kereteket az alsó billenőfülekbe tett korlátokkal kell egymáshoz kapcsolni. A gyalogosátjáró keret használatához lapozzon a oldalra. Fontos: Amikor billenőfüllel szerelnek be olyan alkatrészt, amit oldalvédelemnek szánnak, a billenőfülnek minden esetben függőlegesen kell állnia és a lefektetett pallószint irányába kell mutatnia. Ez a védőkorlát csak az első állványmező összeszereléséhez nyújt segítséget. Az átlók és járólapok beépítése után eltávolítható. Védőkorlát Korlát csatlakozása Billenőfül 4.5 Átlók és pallók Az átlók az állvány külső részén hosszanti merevítőként szolgálnak. Akassza be az átló kampóját az U-profi l egyik bevágásába, a másik végét erősítse a billenőfül segítségével a másik függőleges kerethez. Az átlókat és pallókat folyamatosan az állvánnyal együtt kell elhelyezni. Átló csatlakoztatása felül Átló csatlakoztatása alul A járószint-elemek (fa- acélés alumínium járópallók) tartóprofi ljai a függőleges keret U-profi ljának tetejére illeszkednek úgy, hogy az U-profi l öve a járópalló felfekvő profi l- jának vájatába illeszkedik. Figyelem: A pallók merevítőként viselkednek, ezért követelmény, hogy a teljes állványszélességen beépítésre kerüljenek. Alsó függőleges keret Felső függőleges keret vagy korláttartó Felső függőleges keret vagy korláttartó Lábdeszka 19

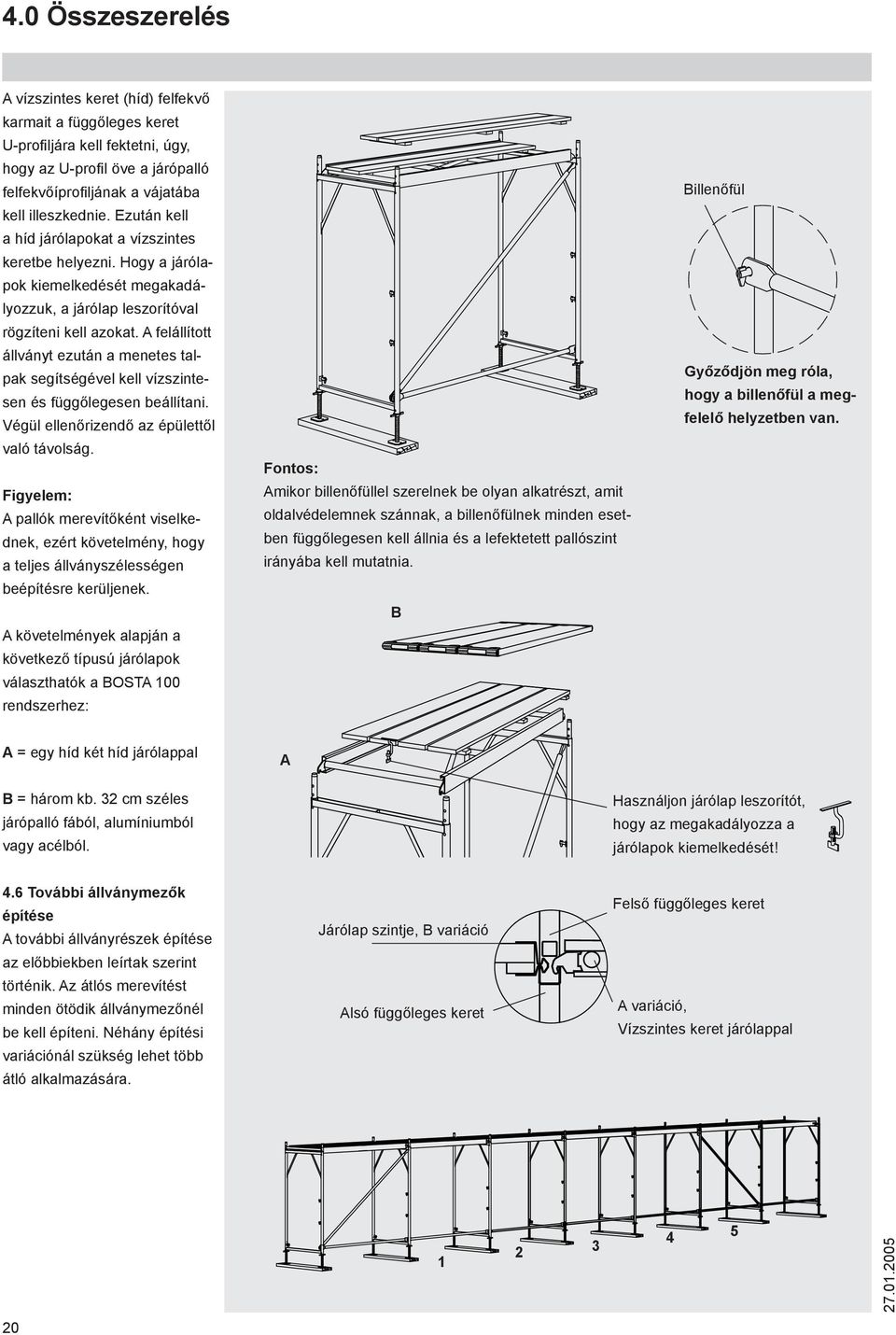

20 4.0 Összeszerelés A vízszintes keret (híd) felfekvő karmait a függőleges keret U-profi ljára kell fektetni, úgy, hogy az U-profi l öve a járópalló felfekvőíprofi ljának a vájatába kell illeszkednie. Ezután kell a híd járólapokat a vízszintes keretbe helyezni. Hogy a járólapok kiemelkedését megakadályozzuk, a járólap leszorítóval rögzíteni kell azokat. A felállított állványt ezután a menetes talpak segítségével kell vízszintesen és függőlegesen beállítani. Végül ellenőrizendő az épülettől való távolság. Figyelem: A pallók merevítőként viselkednek, ezért követelmény, hogy a teljes állványszélességen beépítésre kerüljenek. A követelmények alapján a következő típusú járólapok választhatók a BOSTA 100 rendszerhez: Fontos: Amikor billenőfüllel szerelnek be olyan alkatrészt, amit oldalvédelemnek szánnak, a billenőfülnek minden esetben függőlegesen kell állnia és a lefektetett pallószint irányába kell mutatnia. B Billenőfül Győződjön meg róla, hogy a billenőfül a megfelelő helyzetben van. A = egy híd két híd járólappal A B = három kb. 32 cm széles járópalló fából, alumíniumból vagy acélból. Használjon járólap leszorítót, hogy az megakadályozza a járólapok kiemelkedését! 4. További állványmezők építése A további állványrészek építése az előbbiekben leírtak szerint történik. Az átlós merevítést minden ötödik állványmezőnél be kell építeni. Néhány építési variációnál szükség lehet több átló alkalmazására. Járólap szintje, B variáció Alsó függőleges keret Felső függőleges keret A variáció, Vízszintes keret járólappal

21 4.7 További állványszintek építése Az állvány építésekor, átalakításakor és elbontásakor mindig fennáll a leesés veszélye. Az állványon való munkát úgy kell megtervezni és kivitelezni, hogy a leesés veszélye ki legyen zárva, de legalábbis minimalizálni kell annak veszélyét, hogy bárki leeshessen. Az állványon dolgozó munkásnak az egyedi esetekben, illetve a mindenkori tevékenysége közben a saját veszélyeztetettségének megfelelő intézkedést kell hoznia a veszély elhárítására. A lehetséges intézkedések a szerelőkorlát (MSG) vagy a leesés elleni egyéni védőeszköz (PSA) alkalmazása. Az alábbi lehetőségek, vagy azok kombinációja alkalmazandó a BOSTA 100 állványrendszer összeállításánál: Szerelőkorlátok az állvány egész felső szintjén Szerelőkorlátok a feljáróknál és a kikötési pontok megjelölése mellett egyéni védőfelszerelés alkalmazása Képzett és tájékozott személyzet alkalmazása kiegészíti az egyéni védőfelszerelés használatát, és a kikötési pontok megjelölését. Képzett és tájékozott személyzet alkalmazása 1. Ábra 3. Ábra 2. Ábra Szerelőkorlátok (MSG) alkalmazása A szerelőkorlát a BOSTA szerelőkorlát oszlopokból és a típus védőkorlátokból áll. A védőkorlát az állvány része marad. Először az első szerelőkorlát elemet be kell akasztani a függőleges keretbe (1. ábra), aztán a típus korlátot hozzá kell erősíteni a szerelőkorlát elemhez (2. ábra). A második szerelőkorlát elemet be kell akasztani a védőkorlátba (3. ábra), és fölfelé forgatva beakasztani a következő függőleges keretbe. Csak ezután mehet föl a munkás a következő, már biztosított állványszintre (4. ábra). Részlet Szerelőkorlát 4. Ábra Fontos: Beszereléskor a szerelőkorlátnak szilárdan kell illeszkednie a billenőfülbe. Billenőfül Függőleges keret 21

22 4.0 Összeszerelés Leesés elleni egyéni védőeszköz használata (PSA) Mielőtt a munkás fölmegy a nem biztosított felső állványszintre, rögzítenie kell a leesés elleni védelmi rendszerét a megfelelő biztosító pontba. A megfelelő biztosító pont mindig a legfelső, a már pallókkal befedett szint alatti. A biztosító pont mindig az állvány függőleges keretének külső sarka (ld. ábra). Csak a leesés elleni védelmi rendszer csatlakoztatása után mehet föl a munkás a nem biztosított felső szintre, és folytathatja az állványelemek összeállítását. A függőleges keretek elhelyezése után kell elhelyezni a hosszirányú, és a végfali oldalvédelmi eszközöket. Részlet Az állvány külső része A leesés elleni védelmi rendszer (PSA) kapcsolódása a függőleges kerethez. Fontos: Ha a leesés elleni védelmi rendszert (PSA) használják, az alábbi lépéseket kell követni: Ahol a kockázatértékelés egyéni védőeszköz használatát írja elő, szervezeti és műszaki rendelkezések alapján azoknak ott kell lenniük és használva a helyszínen, hogy ha szükséges, megmenthessenek egy embert, aki leeshetett volna. Ha a PSA rendszert használják, a munkaplatform alatti szabad magasságot a PSA felhasználójának fi gyelembe kell venni. Csak vízszintes használati irányú egyéni védőeszközt szabad használni. Függőleges használati irányú védőeszköz használata tilos (Csatlakozási pont a járószint felett.). A PSA rendszer acélkábelt használ feszítőkötélnek. Csak olyan feszítőköteleket lehet használni, ami bizonyított, hogy ellenáll olyan erőknek, ami leeséskor keletkezik. Műanyag köteles egyéni védőeszközt tilos használni. A PSA használata európai standardokkal összhangban lévő minőségi tanúsítvány alapján történik, melyet egy akkreditált központ igazol (CE jelzés, a gyártó igazolja az alkalmazhatóságot) Csak a fent bemutatott biztosítópontokat szabad használni. A munka megkezdése előtt a felelős vezetőnek ki kell jelölnie a megfelelő biztosítópontokat. A vezető felelős a PSA rendszer megfelelő használatáért. Egy biztosítóponthoz csak egyetlen PSA erősíthető. A PSA rendszert a gyártó utasításaival és a kezelési útmutatóval összhangban kell használni. 22 Ha egy leesés megtörténne, csak akkor mehetnek fel az állványra, (pl.: kezdeményezni a mentést) miután kijavították a hibákat.

23 4.7.3 Összeállítási folyamat 1 Szerelőkorlát 1. Akassza a szerelőkorlátot a függőleges keret tetejébe és forgassa az óramutató járásával ellentétes irányba. 2 Szerelőkorlát 2. A szerelőkorlát alsó végének a függőleges keret billenőfülén kell ülnie. 3. Illessze a védőkorlátot a szerelőkorlát felső végébe. 3 Védőkorlát Billenőfül Függőleges keret 4. A második szerelőkorlátot csatlakoztassa a védőkorláthoz és kapcsolja a függőleges kerethez az első lépésben leírtak szerint. 4 Szerelőkorlát 5. Most már biztosított az első állványköz felső szintje. 5 23

24 4.0 Összeszerelés. Minden további állványmezőt a fentiek alapján kell biztosítani. 7. Következő lépésként a függőleges kereteket kell beszerelni a legfelső szinten. A függőleges keret, és az oldalvédelem a végfalon az egyéni védőeszköz használata mellett szerelhető Az oldalvédelem felszerelve Az első szerelőkorlát átszerelése az állvány második szintjére A szerelőkorlátokat minden állványrésznél föl kell emelni a második szintre, miközben a járófelület elhelyezése történik a függőleges keretekre Fejezze be a szerelőkorlátok felszerelését az állvány legfelső szintjén

25 4.8 Állvány kikötési pontok Az állvány összeállításával egy időben az állványt ki kell kötni az épülethez. A kikötési utasításokat fi gyelembe kell venni (ld ). 4.9 A legfelső munkaszint A korláttartók a hosszanti oldal mentén és a felső végkorlátok az állvány keskeny oldalánál adják az oldalvédelmet. Ugyanakkor megakadályozzák, hogy a pallók felemelkedjenek. Biztosításához két 12 mm átmérőjű kiemelésgátló használandó Az oldalvédelem befejezése A hiányzó védőkorlátokat és lábdeszkákat, valamint a teljes oldalvédelmi rendszert minden állványmezőnél fel kell szerelni. Kiemelésgátló Ø 12 mm Fontos: Amikor billenőfüllel szerelnek be olyan alkatrészt, amit oldalvédelemnek szánnak, a billenőfülnek minden esetben függőlegesen kell állnia és a lefektetett pallószint irányába kell mutatnia. Fontos: Ellenőrizze a billenőfül helyes helyzetét. A kockázatértékelés és a munkavédelmi szabályok betartása mellett az oldalvédelem bizonyos részei kihagyhatók. Állványmezők vándorlása Figyelem! Az állvány összeállítása közben nagy a leesés veszélye! A megfelelő biztonsági intézkedéseket be kell tartani Állványmezők összeszerelése és szétbontása (folyamatos átépítés- vándorlás ) A pallók lekerekített tartókarmai segítségével a végmező függőlegesen lebontható és az állvány másik végén ismét felépíthető. Ezen technológia alkalmazásával az állvány tovább tud vándorolni, így anyagot lehet megspórolni. Fontos: Ez a megoldás a rendszer minden járópadozatával, kivéve a vízszintes keretek, lehetséges. 25
