1 COLOR TELEVISION DAVIO 14 P /5 TEXT DAVIO 21 T /5 TEXT POLSKI ČESKY MAGYAR SLOVENSKO

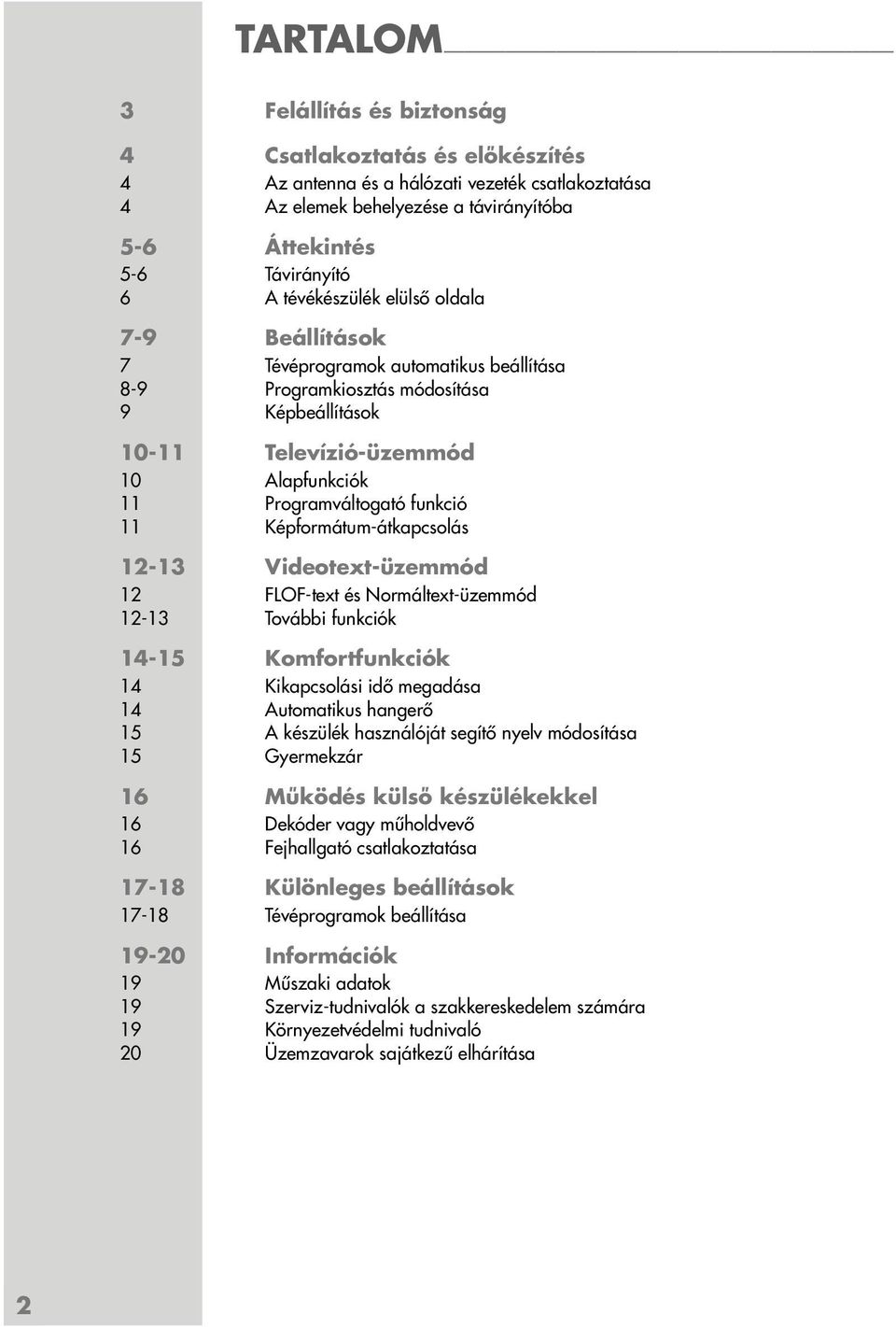

2 TARTALOM 3 Felállítás és biztonság 4 Csatlakoztatás és előkészítés 4 Az antenna és a hálózati vezeték csatlakoztatása 4 Az elemek behelyezése a távirányítóba 5-6 Áttekintés 5-6 Távirányító 6 A tévékészülék elülső oldala 7-9 Beállítások 7 Tévéprogramok automatikus beállítása 8-9 Programkiosztás módosítása 9 Képbeállítások Televízió-üzemmód 10 Alapfunkciók 11 Programváltogató funkció 11 Képformátum-átkapcsolás Videotext-üzemmód 12 FLOF-text és Normáltext-üzemmód További funkciók Komfortfunkciók 14 Kikapcsolási idő megadása 14 Automatikus hangerő 15 A készülék használóját segítő nyelv módosítása 15 Gyermekzár 16 Működés külső készülékekkel 16 Dekóder vagy műholdvevő 16 Fejhallgató csatlakoztatása Különleges beállítások Tévéprogramok beállítása Információk 19 Műszaki adatok 19 Szerviz-tudnivalók a szakkereskedelem számára 19 Környezetvédelmi tudnivaló 20 Üzemzavarok sajátkezű elhárítása 2

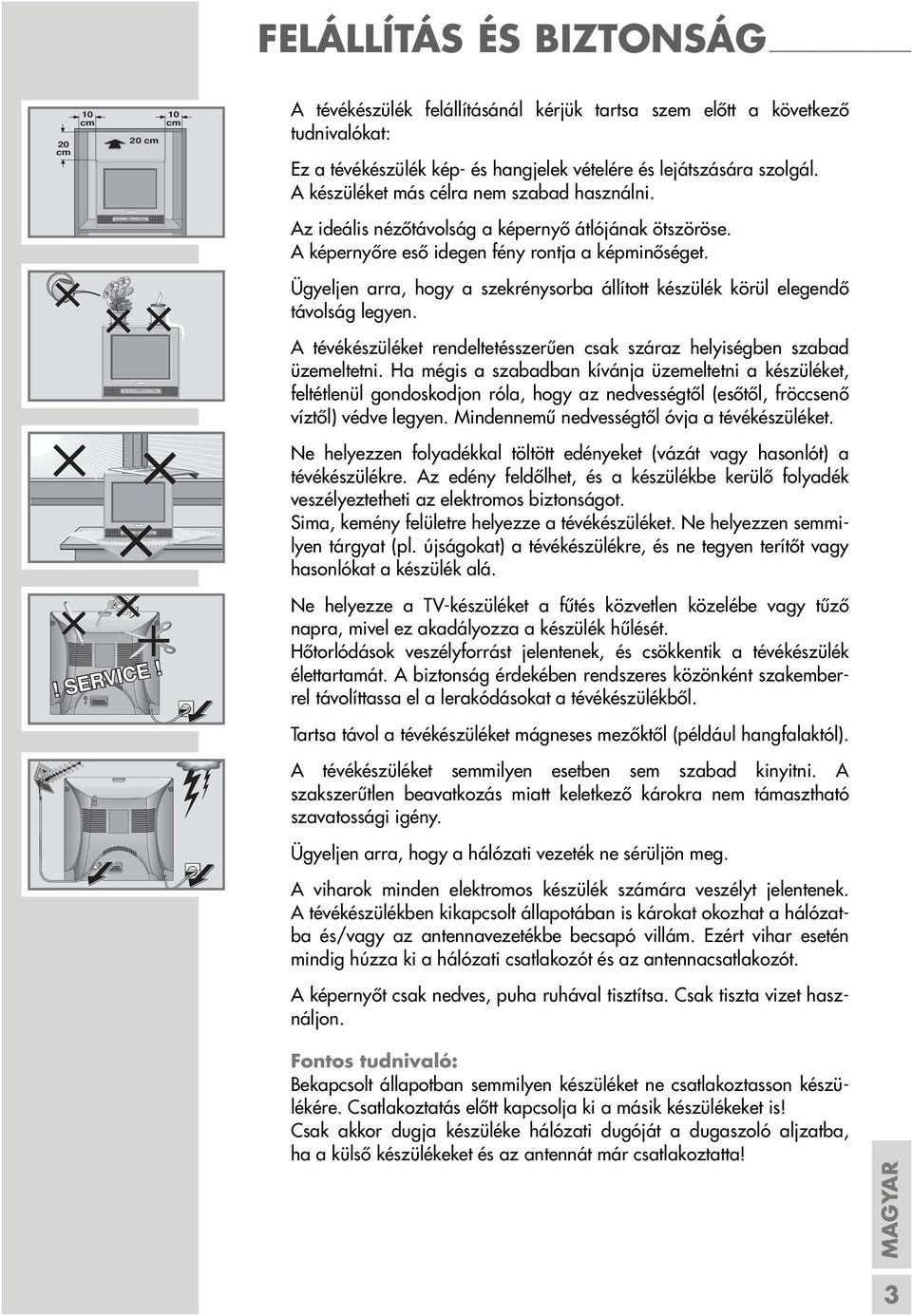

3 AV AV VOL/PR VOL/PR VOL/PR FELÁLLÍTÁS ÉS BIZTONSÁG 20 cm 10 cm 20 cm! SERVICE! 10 cm Krieg am Golf A tévékészülék felállításánál kérjük tartsa szem előtt a következő tudnivalókat: Ez a tévékészülék kép- és hangjelek vételére és lejátszására szolgál. A készüléket más célra nem szabad használni. Az ideális nézőtávolság a képernyő átlójának ötszöröse. A képernyőre eső idegen fény rontja a képminőséget. Ügyeljen arra, hogy a szekrénysorba állított készülék körül elegendő távolság legyen. A tévékészüléket rendeltetésszerűen csak száraz helyiségben szabad üzemeltetni. Ha mégis a szabadban kívánja üzemeltetni a készüléket, feltétlenül gondoskodjon róla, hogy az nedvességtől (esőtől, fröccsenő víztől) védve legyen. Mindennemű nedvességtől óvja a tévékészüléket. Ne helyezzen folyadékkal töltött edényeket (vázát vagy hasonlót) a tévékészülékre. Az edény feldőlhet, és a készülékbe kerülő folyadék veszélyeztetheti az elektromos biztonságot. Sima, kemény felületre helyezze a tévékészüléket. Ne helyezzen semmilyen tárgyat (pl. újságokat) a tévékészülékre, és ne tegyen terítőt vagy hasonlókat a készülék alá. Ne helyezze a TV-készüléket a fűtés közvetlen közelébe vagy tűző napra, mivel ez akadályozza a készülék hűlését. Hőtorlódások veszélyforrást jelentenek, és csökkentik a tévékészülék élettartamát. A biztonság érdekében rendszeres közönként szakemberrel távolíttassa el a lerakódásokat a tévékészülékből. Tartsa távol a tévékészüléket mágneses mezőktől (például hangfalaktól). A tévékészüléket semmilyen esetben sem szabad kinyitni. A szakszerűtlen beavatkozás miatt keletkező károkra nem támasztható szavatossági igény. Ügyeljen arra, hogy a hálózati vezeték ne sérüljön meg. A viharok minden elektromos készülék számára veszélyt jelentenek. A tévékészülékben kikapcsolt állapotában is károkat okozhat a hálózatba és/vagy az antennavezetékbe becsapó villám. Ezért vihar esetén mindig húzza ki a hálózati csatlakozót és az antennacsatlakozót. A képernyőt csak nedves, puha ruhával tisztítsa. Csak tiszta vizet használjon. Bekapcsolt állapotban semmilyen készüléket ne csatlakoztasson készülékére. Csatlakoztatás előtt kapcsolja ki a másik készülékeket is! Csak akkor dugja készüléke hálózati dugóját a dugaszoló aljzatba, ha a külső készülékeket és az antennát már csatlakoztatta! MAGYAR 3

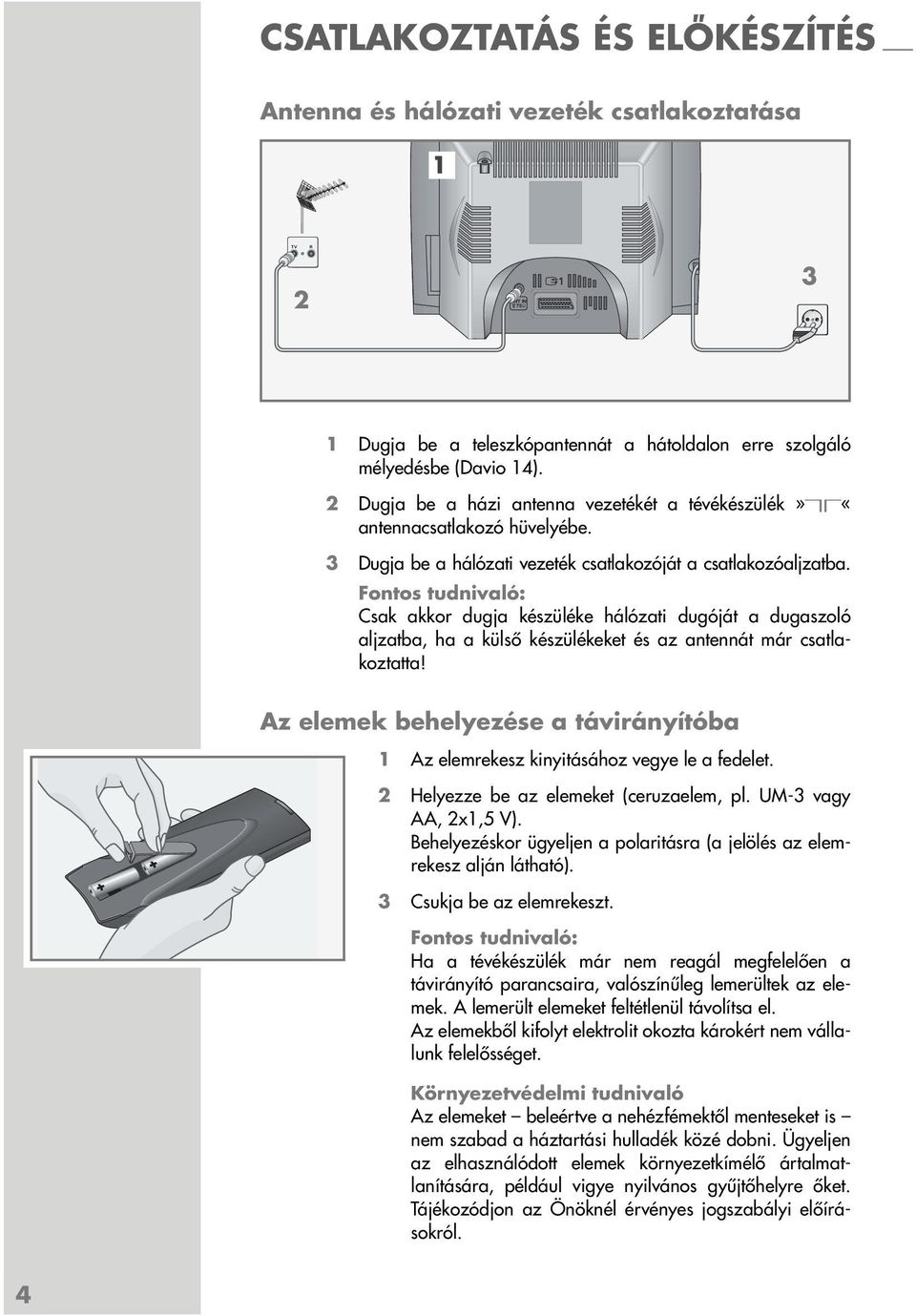

4 CSATLAKOZTATÁS ÉS ELŐKÉSZÍTÉS Antenna és hálózati vezeték csatlakoztatása 1 TV R 2 ANT IN 75Ω 3 1 Dugja be a teleszkópantennát a hátoldalon erre szolgáló mélyedésbe (Davio 14). 2 Dugja be a házi antenna vezetékét a tévékészülék»ä«antennacsatlakozó hüvelyébe. 3 Dugja be a hálózati vezeték csatlakozóját a csatlakozóaljzatba. Csak akkor dugja készüléke hálózati dugóját a dugaszoló aljzatba, ha a külső készülékeket és az antennát már csatlakoztatta! Az elemek behelyezése a távirányítóba 1 Az elemrekesz kinyitásához vegye le a fedelet. 2 Helyezze be az elemeket (ceruzaelem, pl. UM-3 vagy AA, 2x1,5 V). Behelyezéskor ügyeljen a polaritásra (a jelölés az elemrekesz alján látható). 3 Csukja be az elemrekeszt. Ha a tévékészülék már nem reagál megfelelően a távirányító parancsaira, valószínűleg lemerültek az elemek. A lemerült elemeket feltétlenül távolítsa el. Az elemekből kifolyt elektrolit okozta károkért nem vállalunk felelősséget. Környezetvédelmi tudnivaló Az elemeket beleértve a nehézfémektől menteseket is nem szabad a háztartási hulladék közé dobni. Ügyeljen az elhasználódott elemek környezetkímélő ártalmatlanítására, például vigye nyilvános gyűjtőhelyre őket. Tájékozódjon az Önöknél érvényes jogszabályi előírásokról. 4

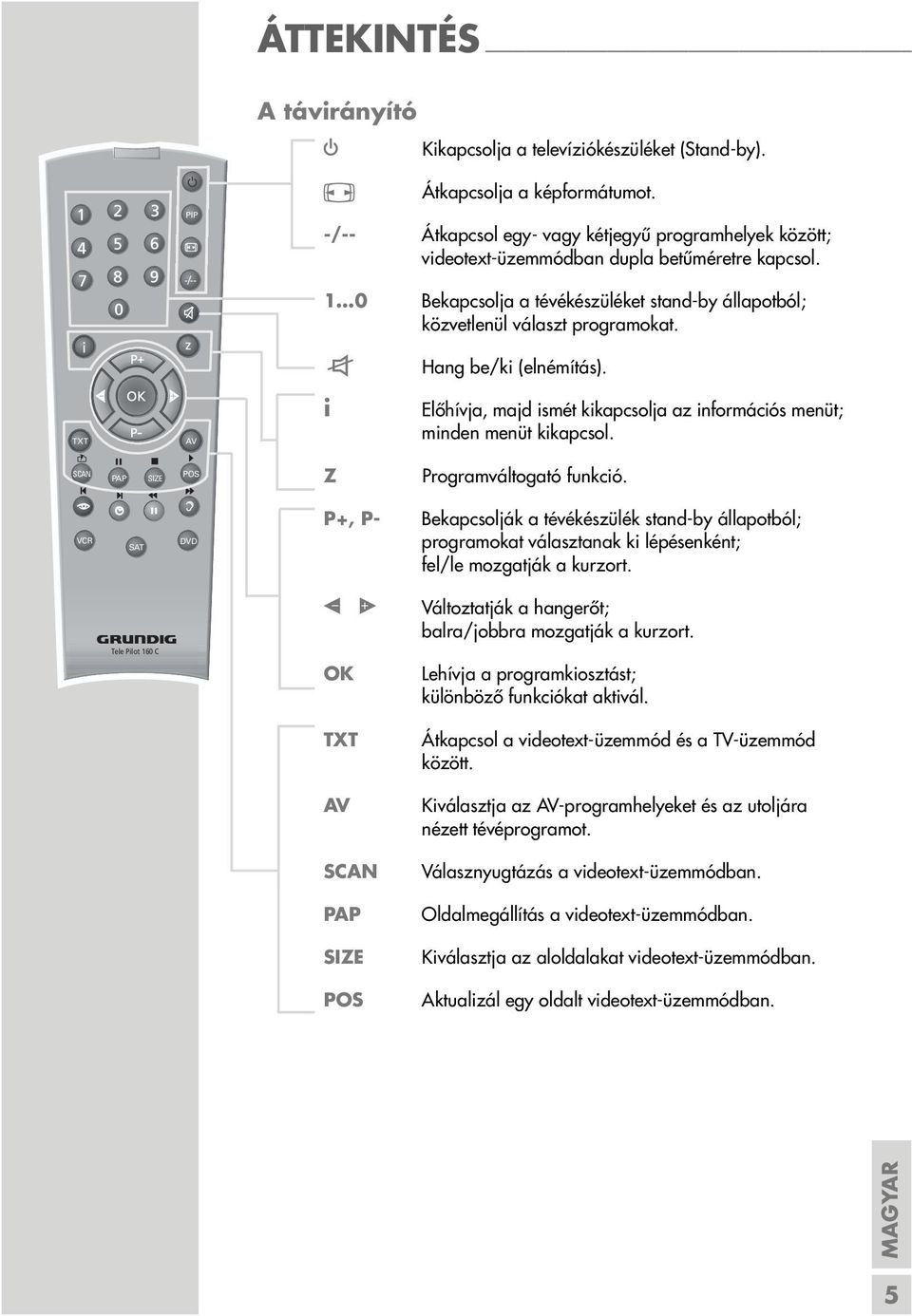

5 ÁTTEKINTÉS A távirányító Kikapcsolja a televíziókészüléket (Stand-by). TXT PIP z AV E Átkapcsolja a képformátumot. -/-- Átkapcsol egy- vagy kétjegyű programhelyek között; videotext-üzemmódban dupla betűméretre kapcsol. 1 0 Bekapcsolja a tévékészüléket stand-by állapotból; közvetlenül választ programokat. d i Hang be/ki (elnémítás). Előhívja, majd ismét kikapcsolja az információs menüt; minden menüt kikapcsol. SCAN PAP SIZE POS Z Programváltogató funkció. VCR SAT d DVD P+, P- Bekapcsolják a tévékészülék stand-by állapotból; programokat választanak ki lépésenként; fel/le mozgatják a kurzort. Változtatják a hangerőt; balra/jobbra mozgatják a kurzort. Tele Pilot 160 C OK Lehívja a programkiosztást; különböző funkciókat aktivál. TXT Átkapcsol a videotext-üzemmód és a TV-üzemmód között. AV Kiválasztja az AV-programhelyeket és az utoljára nézett tévéprogramot. SCAN Válasznyugtázás a videotext-üzemmódban. PAP Oldalmegállítás a videotext-üzemmódban. SIZE Kiválasztja az aloldalakat videotext-üzemmódban. POS Aktualizál egy oldalt videotext-üzemmódban. MAGYAR 5

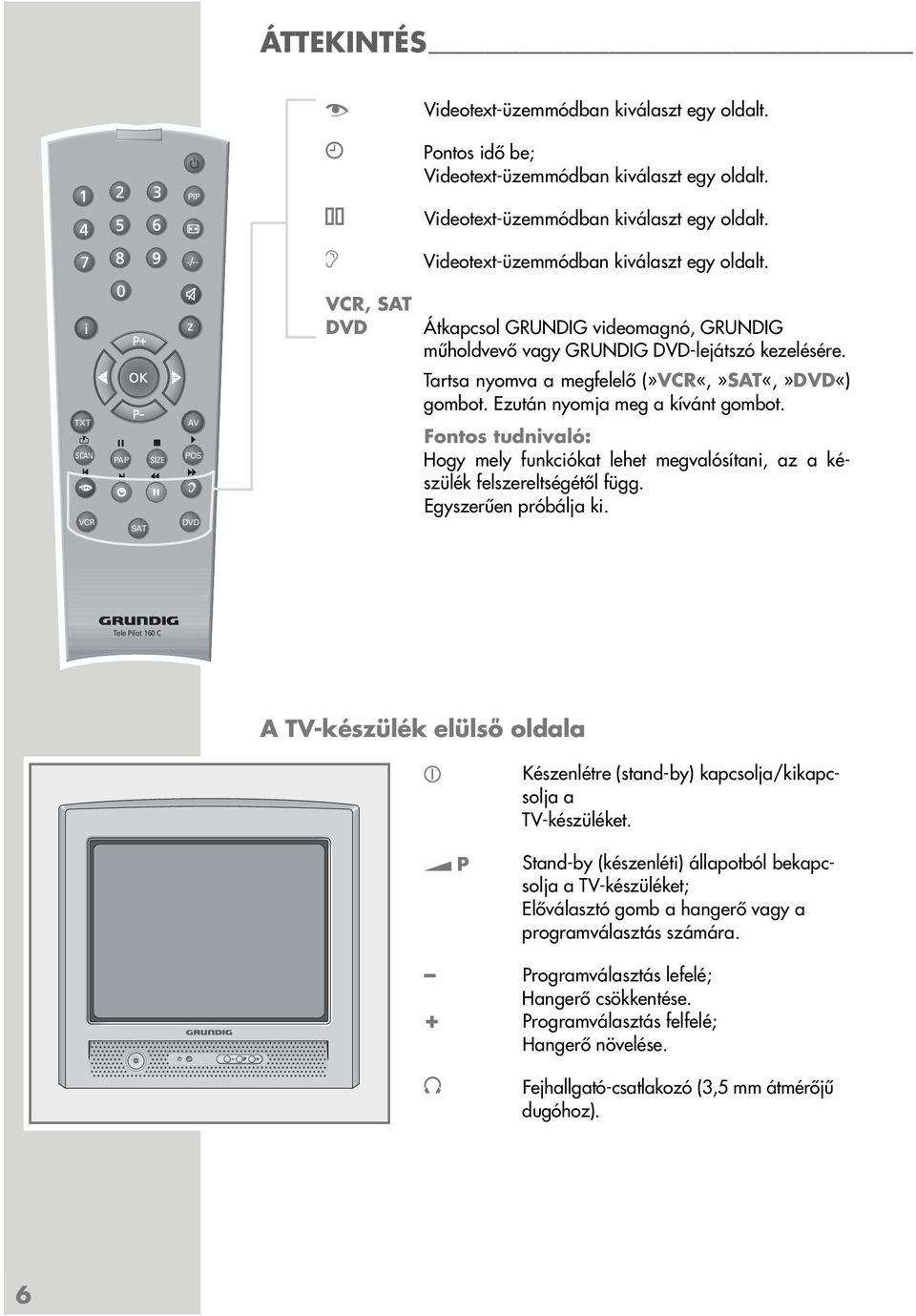

6 ÁTTEKINTÉS PIP z F Videotext-üzemmódban kiválaszt egy oldalt. Pontos idő be; Videotext-üzemmódban kiválaszt egy oldalt. Videotext-üzemmódban kiválaszt egy oldalt. Videotext-üzemmódban kiválaszt egy oldalt. z VCR, SAT DVD Átkapcsol GRUNDIG videomagnó, GRUNDIG műholdvevő vagy GRUNDIG DVD-lejátszó kezelésére. Tartsa nyomva a megfelelő (»VCR«,»SAT«,»DVD«) gombot. Ezután nyomja meg a kívánt gombot. TXT SCAN VCR PAP SAT SIZE AV POS d DVD Hogy mely funkciókat lehet megvalósítani, az a készülék felszereltségétől függ. Egyszerűen próbálja ki. Tele Pilot 160 C A TV-készülék elülső oldala Készenlétre (stand-by) kapcsolja/kikapcsolja a TV-készüléket. P Stand-by (készenléti) állapotból bekapcsolja a TV-készüléket; Előválasztó gomb a hangerő vagy a programválasztás számára. Programválasztás lefelé; Hangerő csökkentése. + Programválasztás felfelé; Hangerő növelése. Fejhallgató-csatlakozó (3,5 mm átmérőjű dugóhoz). 6

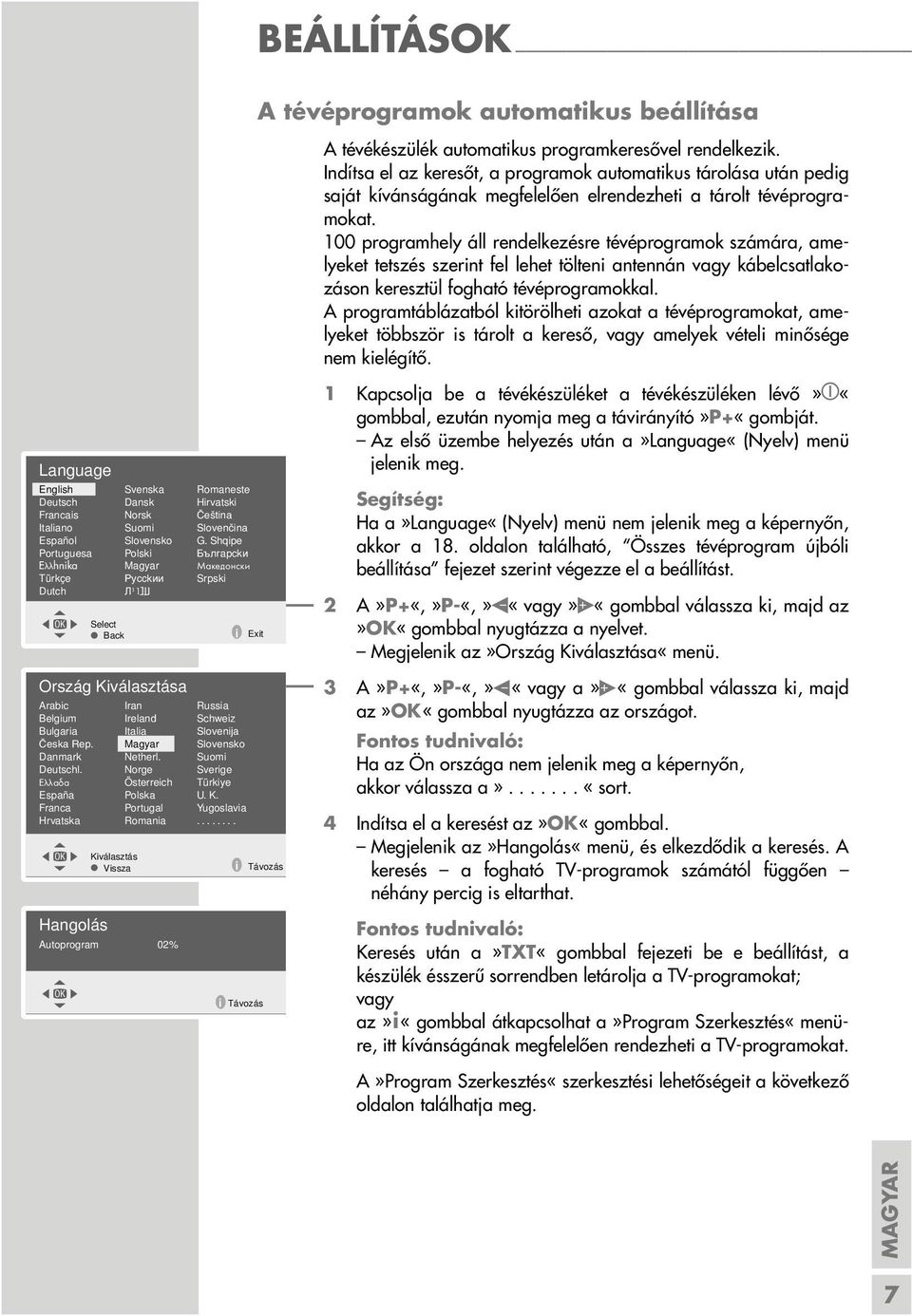

7 BEÁLLÍTÁSOK A tévéprogramok automatikus beállítása A tévékészülék automatikus programkeresővel rendelkezik. Indítsa el az keresőt, a programok automatikus tárolása után pedig saját kívánságának megfelelően elrendezheti a tárolt tévéprogramokat. 100 programhely áll rendelkezésre tévéprogramok számára, amelyeket tetszés szerint fel lehet tölteni antennán vagy kábelcsatlakozáson keresztül fogható tévéprogramokkal. A programtáblázatból kitörölheti azokat a tévéprogramokat, amelyeket többször is tárolt a kereső, vagy amelyek vételi minősége nem kielégítő. Language English Svenska Romaneste Deutsch Dansk Hirvatski Francais Norsk âe tina Italiano Suomi Slovenãina Español Slovensko G. Shqipe Portuguesa Polski apck Eλλhnika Magyar Мaкедонски Türkçe Pycck Srpski Dutch ¹1 OK Ország Kiválasztása Arabic Iran Russia Belgium Ireland Schweiz Bulgaria Italia Slovenija âeska Rep. Magyar Slovensko Danmark Netherl. Suomi Deutschl. Norge Sverige Eλλaδa Österreich Türkiye España Polska U. K. Franca Portugal Yugoslavia Hrvatska Romania..... OK Hangolás Kiválasztás Vissza i Távozás Autoprogram 02% OK Select Back i Exit i Távozás 1 Kapcsolja be a tévékészüléket a tévékészüléken lévő»«gombbal, ezután nyomja meg a távirányító»p+«gombját. Az első üzembe helyezés után a»language«(nyelv) menü jelenik meg. Segítség: Ha a»language«(nyelv) menü nem jelenik meg a képernyőn, akkor a 18. oldalon található, Összes tévéprogram újbóli beállítása fejezet szerint végezze el a beállítást. 2 A»P+«,»P-«,»«vagy»«gombbal válassza ki, majd az»ok«gombbal nyugtázza a nyelvet. Megjelenik az»ország Kiválasztása«menü. 3 A»P+«,»P-«,»«vagy a»«gombbal válassza ki, majd az»ok«gombbal nyugtázza az országot. Ha az Ön országa nem jelenik meg a képernyőn, akkor válassza a» «sort. 4 Indítsa el a keresést az»ok«gombbal. Megjelenik az»hangolás«menü, és elkezdődik a keresés. A keresés a fogható TV-programok számától függően néhány percig is eltarthat. Keresés után a»txt«gombbal fejezeti be e beállítást, a készülék ésszerű sorrendben letárolja a TV-programokat; vagy az»i«gombbal átkapcsolhat a»program Szerkesztés«menüre, itt kívánságának megfelelően rendezheti a TV-programokat. A»Program Szerkesztés«szerkesztési lehetőségeit a következő oldalon találhatja meg. MAGYAR 7

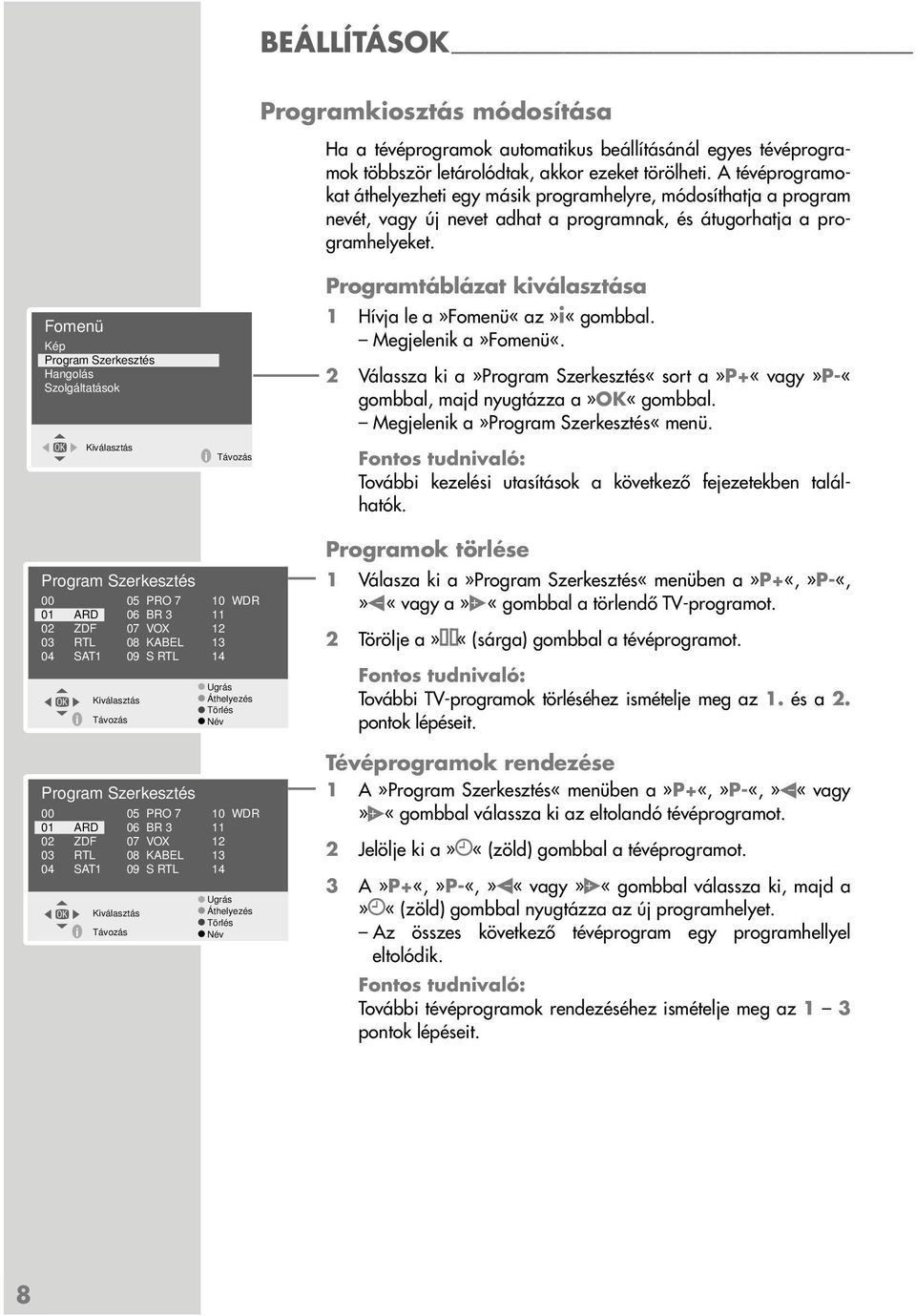

8 BEÁLLÍTÁSOK Programkiosztás módosítása Ha a tévéprogramok automatikus beállításánál egyes tévéprogramok többször letárolódtak, akkor ezeket törölheti. A tévéprogramokat áthelyezheti egy másik programhelyre, módosíthatja a program nevét, vagy új nevet adhat a programnak, és átugorhatja a programhelyeket. Programtáblázat kiválasztása Fomenü Kép Program Szerkesztés Hangolás Szolgáltatások OK Kiválasztás i Távozás 1 Hívja le a»fomenü«az»i«gombbal. Megjelenik a»fomenü«. 2 Válassza ki a»program Szerkesztés«sort a»p+«vagy»p-«gombbal, majd nyugtázza a»ok«gombbal. Megjelenik a»program Szerkesztés«menü. További kezelési utasítások a következő fejezetekben találhatók. Program Szerkesztés PRO 7 10 WDR 01 ARD 06 BR ZDF 07 VOX RTL 08 KABEL SAT1 09 S RTL 14 OK i Kiválasztás Távozás Program Szerkesztés Ugrás Áthelyezés Törlés Név PRO 7 10 WDR 01 ARD 06 BR ZDF 07 VOX RTL 08 KABEL SAT1 09 S RTL 14 OK i Kiválasztás Távozás Ugrás Áthelyezés Törlés Név Programok törlése 1 Válasza ki a»program Szerkesztés«menüben a»p+«,»p-«,»«vagy a»«gombbal a törlendő TV-programot. 2 Törölje a»«(sárga) gombbal a tévéprogramot. További TV-programok törléséhez ismételje meg az 1. és a 2. pontok lépéseit. Tévéprogramok rendezése 1 A»Program Szerkesztés«menüben a»p+«,»p-«,»«vagy»«gombbal válassza ki az eltolandó tévéprogramot. 2 Jelölje ki a»«(zöld) gombbal a tévéprogramot. 3 A»P+«,»P-«,»«vagy»«gombbal válassza ki, majd a»«(zöld) gombbal nyugtázza az új programhelyet. Az összes következő tévéprogram egy programhellyel eltolódik. További tévéprogramok rendezéséhez ismételje meg az 1 3 pontok lépéseit. 8

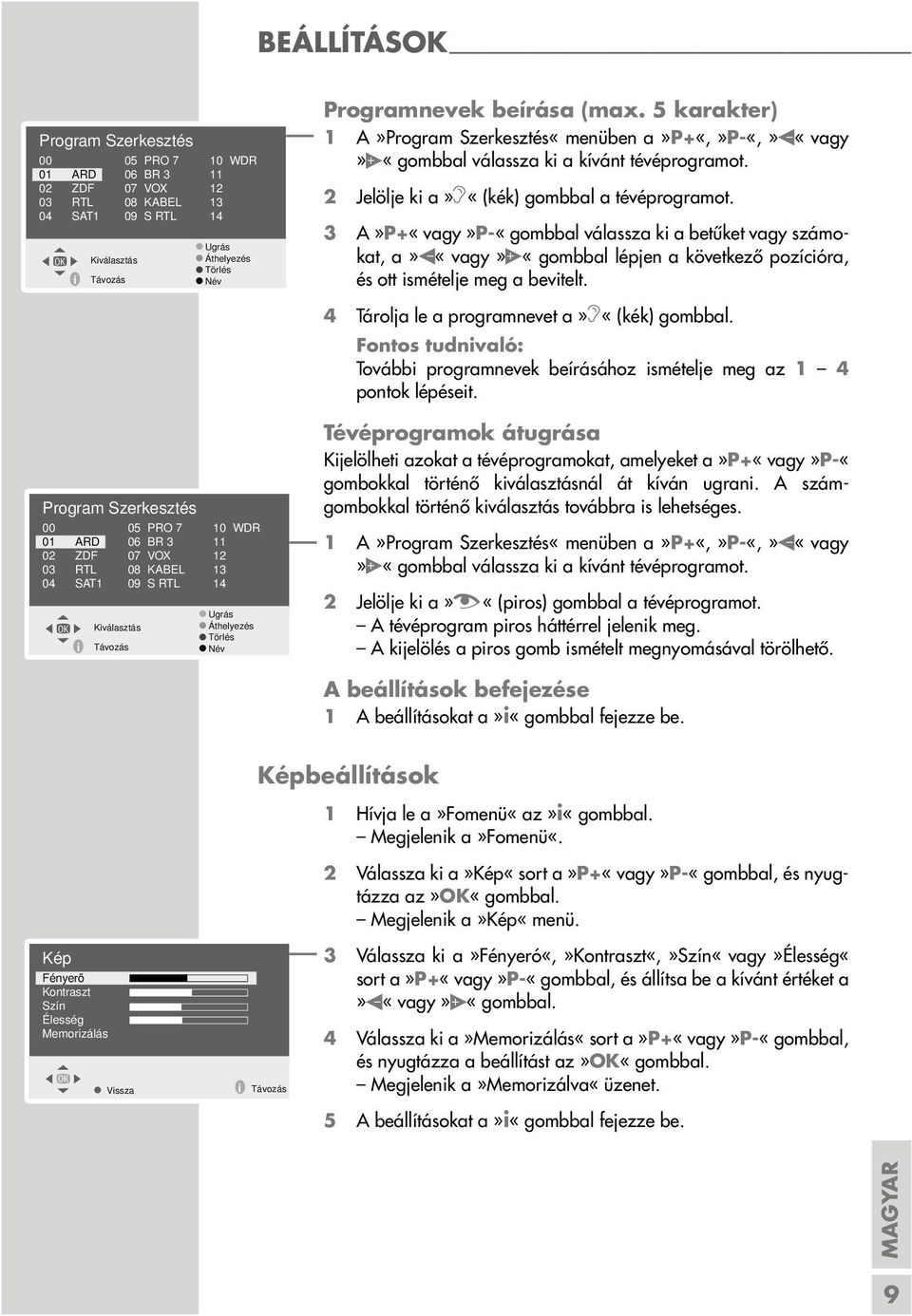

9 BEÁLLÍTÁSOK Program Szerkesztés PRO 7 10 WDR 01 ARD 06 BR ZDF 07 VOX RTL 08 KABEL SAT1 09 S RTL 14 OK i Program Szerkesztés PRO 7 10 WDR 01 ARD 06 BR ZDF 07 VOX RTL 08 KABEL SAT1 09 S RTL 14 OK i Kiválasztás Távozás Kiválasztás Távozás Ugrás Áthelyezés Törlés Név Ugrás Áthelyezés Törlés Név Programnevek beírása (max. 5 karakter) 1 A»Program Szerkesztés«menüben a»p+«,»p-«,»«vagy»«gombbal válassza ki a kívánt tévéprogramot. 2 Jelölje ki a»f«(kék) gombbal a tévéprogramot. 3 A»P+«vagy»P-«gombbal válassza ki a betűket vagy számokat, a»«vagy»«gombbal lépjen a következő pozícióra, és ott ismételje meg a bevitelt. 4 Tárolja le a programnevet a»f«(kék) gombbal. További programnevek beírásához ismételje meg az 1 4 pontok lépéseit. Tévéprogramok átugrása Kijelölheti azokat a tévéprogramokat, amelyeket a»p+«vagy»p-«gombokkal történő kiválasztásnál át kíván ugrani. A számgombokkal történő kiválasztás továbbra is lehetséges. 1 A»Program Szerkesztés«menüben a»p+«,»p-«,»«vagy»«gombbal válassza ki a kívánt tévéprogramot. 2 Jelölje ki a»z «(piros) gombbal a tévéprogramot. A tévéprogram piros háttérrel jelenik meg. A kijelölés a piros gomb ismételt megnyomásával törölhető. A beállítások befejezése 1 A beállításokat a»i«gombbal fejezze be. Képbeállítások 1 Hívja le a»fomenü«az»i«gombbal. Megjelenik a»fomenü«. 2 Válassza ki a»kép«sort a»p+«vagy»p-«gombbal, és nyugtázza az»ok«gombbal. Megjelenik a»kép«menü. Kép Fényerö Kontraszt Szín Élesség Memorizálás OK Vissza i Távozás 3 Válassza ki a»fényeró«,»kontraszt«,»szín«vagy»élesség«sort a»p+«vagy»p-«gombbal, és állítsa be a kívánt értéket a»«vagy»«gombbal. 4 Válassza ki a»memorizálás«sort a»p+«vagy»p-«gombbal, és nyugtázza a beállítást az»ok«gombbal. Megjelenik a»memorizálva«üzenet. 5 A beállításokat a»i«gombbal fejezze be. MAGYAR 9

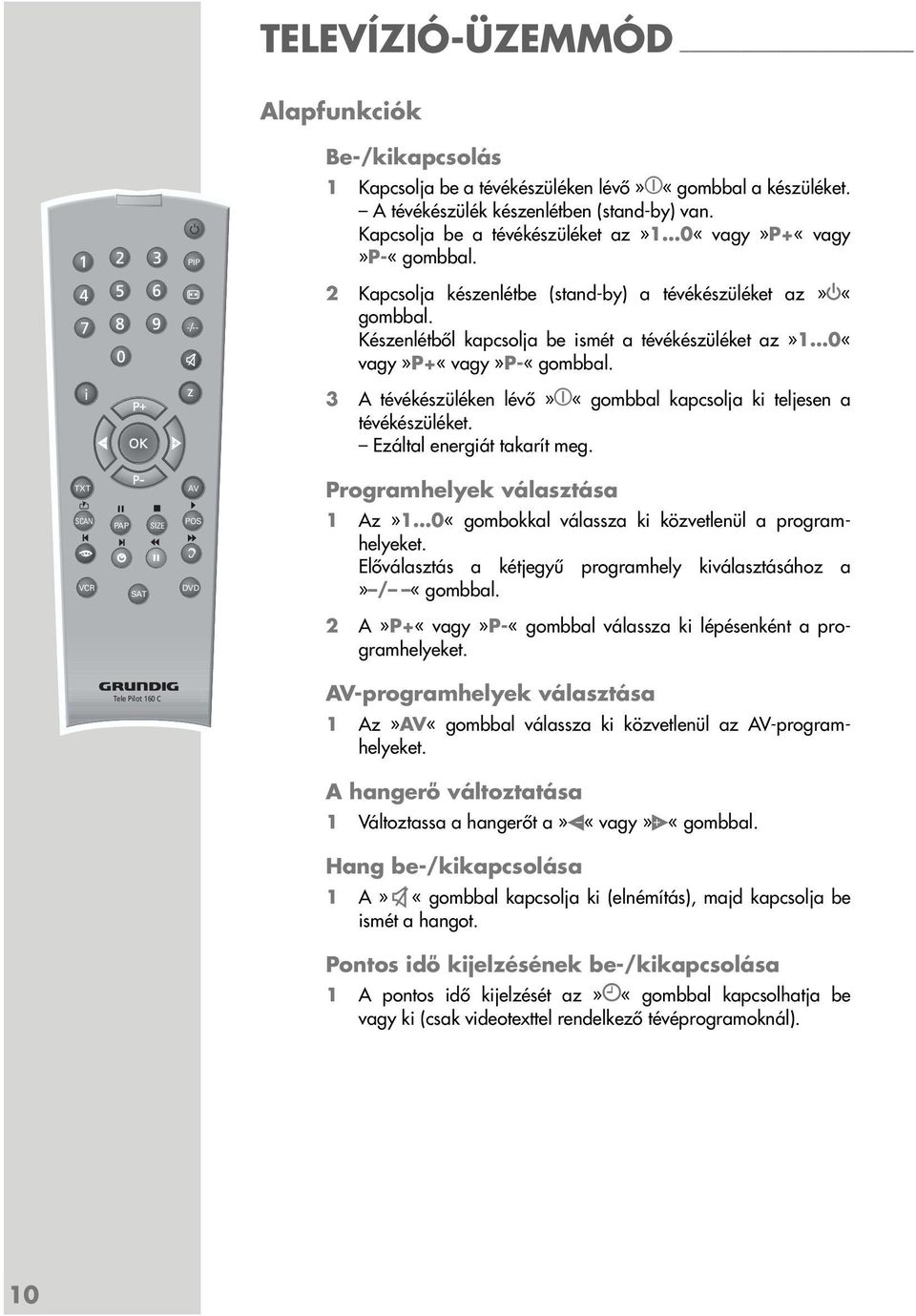

10 TELEVÍZIÓ-ÜZEMMÓD Alapfunkciók Be-/kikapcsolás PIP 1 Kapcsolja be a tévékészüléken lévő»«gombbal a készüléket. A tévékészülék készenlétben (stand-by) van. Kapcsolja be a tévékészüléket az»1 0«vagy»P+«vagy»P-«gombbal. 2 Kapcsolja készenlétbe (stand-by) a tévékészüléket az»«gombbal. Készenlétből kapcsolja be ismét a tévékészüléket az»1 0«vagy»P+«vagy»P-«gombbal. z 3 A tévékészüléken lévő»«gombbal kapcsolja ki teljesen a tévékészüléket. Ezáltal energiát takarít meg. TXT AV Programhelyek választása SCAN VCR PAP SIZE SAT POS d DVD 1 Az»1 0«gombokkal válassza ki közvetlenül a programhelyeket. Előválasztás a kétjegyű programhely kiválasztásához a» / «gombbal. 2 A»P+«vagy»P-«gombbal válassza ki lépésenként a programhelyeket. Tele Pilot 160 C AV-programhelyek választása 1 Az»AV«gombbal válassza ki közvetlenül az AV-programhelyeket. A hangerő változtatása 1 Változtassa a hangerőt a»«vagy»«gombbal. Hang be-/kikapcsolása 1 A»p«gombbal kapcsolja ki (elnémítás), majd kapcsolja be ismét a hangot. Pontos idő kijelzésének be-/kikapcsolása 1 A pontos idő kijelzését az»«gombbal kapcsolhatja be vagy ki (csak videotexttel rendelkező tévéprogramoknál). 10

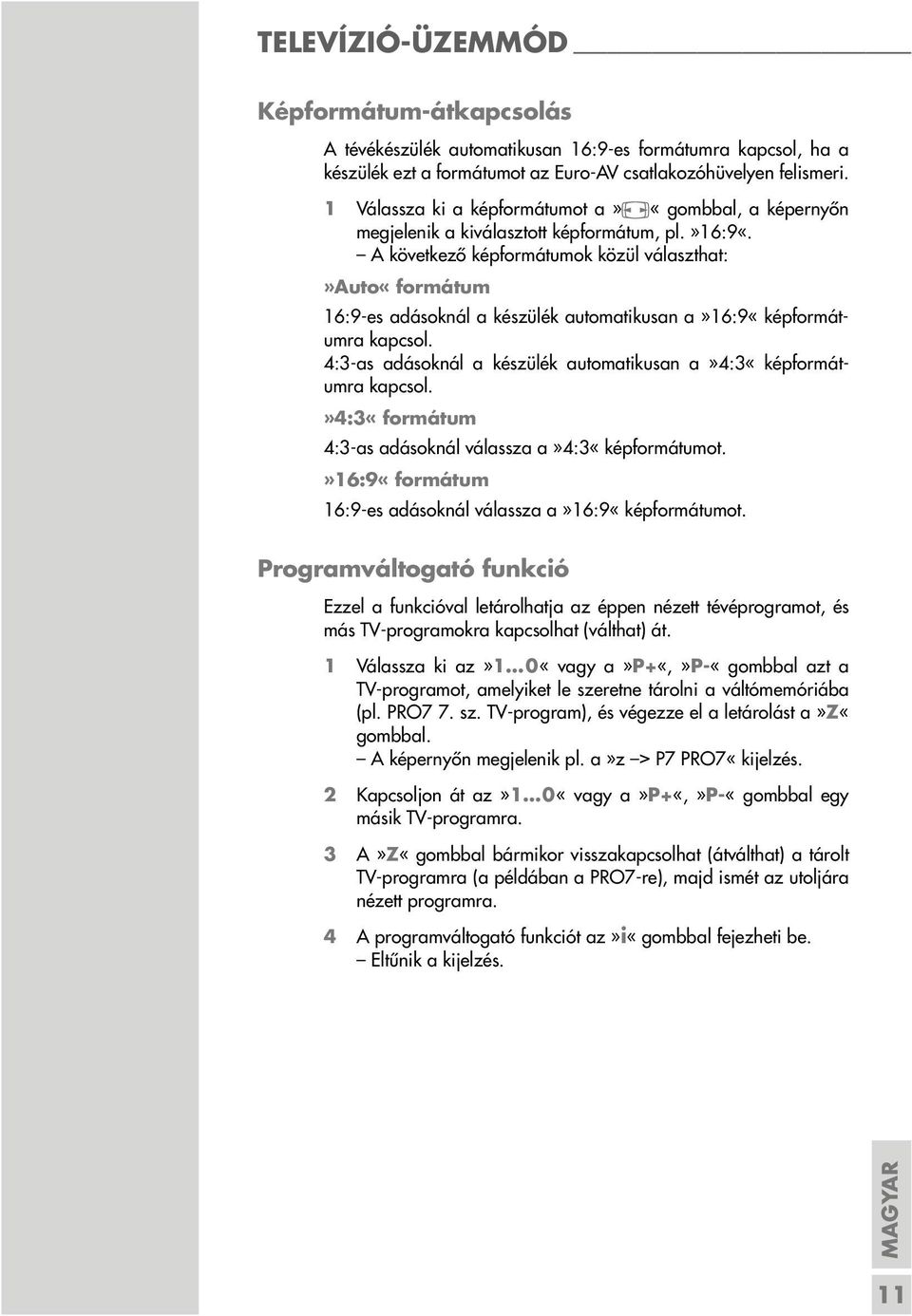

11 TELEVÍZIÓ-ÜZEMMÓD Képformátum-átkapcsolás A tévékészülék automatikusan 16:9-es formátumra kapcsol, ha a készülék ezt a formátumot az Euro-AV csatlakozóhüvelyen felismeri. 1 Válassza ki a képformátumot a»e«gombbal, a képernyőn megjelenik a kiválasztott képformátum, pl.»16:9«. A következő képformátumok közül választhat:»auto«formátum 16:9-es adásoknál a készülék automatikusan a»16:9«képformátumra kapcsol. 4:3-as adásoknál a készülék automatikusan a»4:3«képformátumra kapcsol.»4:3«formátum 4:3-as adásoknál válassza a»4:3«képformátumot.»16:9«formátum 16:9-es adásoknál válassza a»16:9«képformátumot. Programváltogató funkció Ezzel a funkcióval letárolhatja az éppen nézett tévéprogramot, és más TV-programokra kapcsolhat (válthat) át. 1 Válassza ki az»1 0«vagy a»p+«,»p-«gombbal azt a TV-programot, amelyiket le szeretne tárolni a váltómemóriába (pl. PRO7 7. sz. TV-program), és végezze el a letárolást a»z«gombbal. A képernyőn megjelenik pl. a»z > P7 PRO7«kijelzés. 2 Kapcsoljon át az»1 0«vagy a»p+«,»p-«gombbal egy másik TV-programra. 3 A»Z«gombbal bármikor visszakapcsolhat (átválthat) a tárolt TV-programra (a példában a PRO7-re), majd ismét az utoljára nézett programra. 4 A programváltogató funkciót az»i«gombbal fejezheti be. Eltűnik a kijelzés. MAGYAR 11

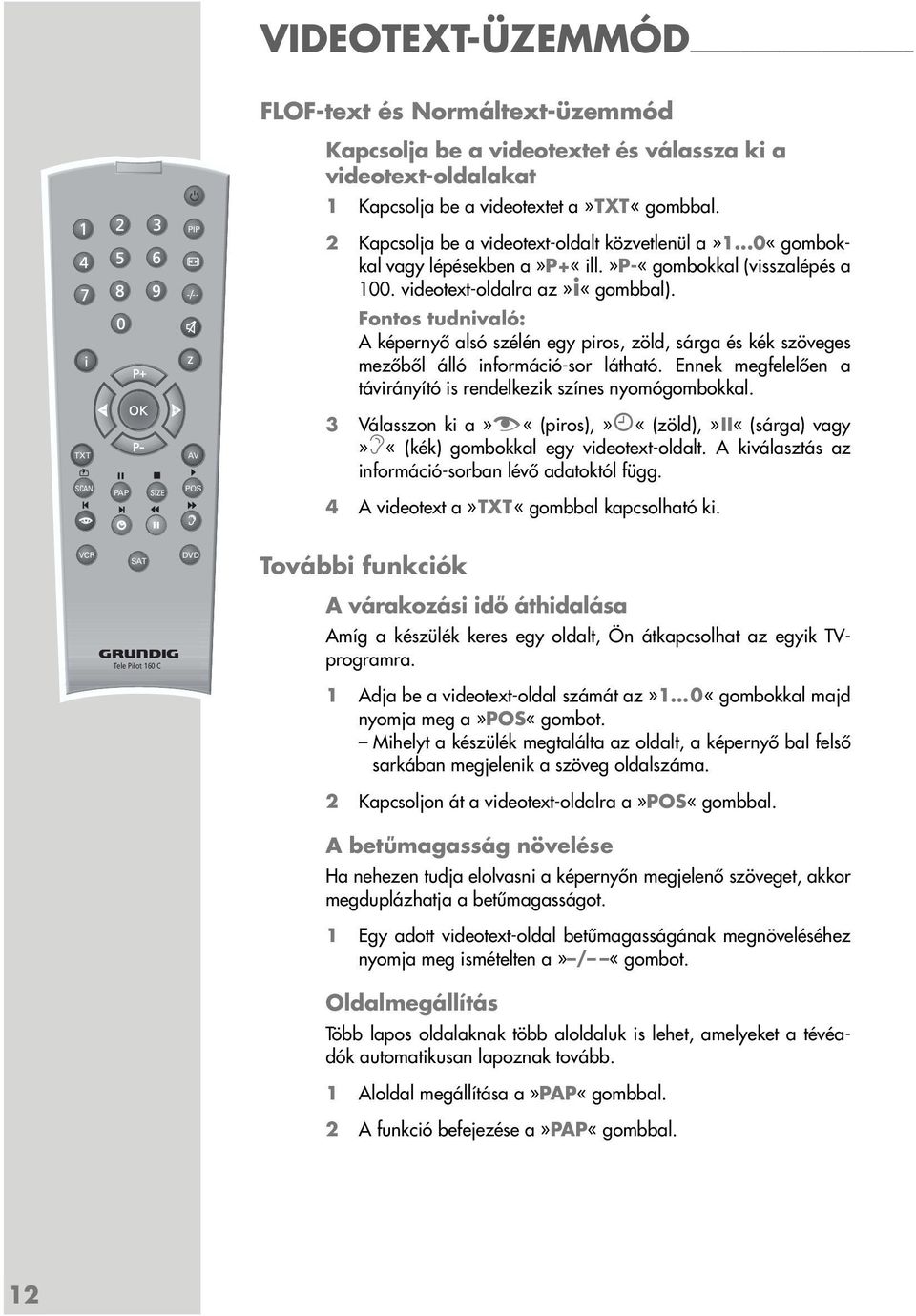

12 VIDEOTEXT-ÜZEMMÓD FLOF-text és Normáltext-üzemmód Kapcsolja be a videotextet és válassza ki a videotext-oldalakat 1 Kapcsolja be a videotextet a»txt«gombbal. PIP z 2 Kapcsolja be a videotext-oldalt közvetlenül a»1...0«gombokkal vagy lépésekben a»p+«ill.»p-«gombokkal (visszalépés a 100. videotext-oldalra az»i«gombbal). A képernyő alsó szélén egy piros, zöld, sárga és kék szöveges mezőből álló információ-sor látható. Ennek megfelelően a távirányító is rendelkezik színes nyomógombokkal. TXT AV 3 Válasszon ki a»z «(piros),» «(zöld),»ii«(sárga) vagy» F«(kék) gombokkal egy videotext-oldalt. A kiválasztás az információ-sorban lévő adatoktól függ. SCAN PAP SIZE POS d 4 A videotext a»txt«gombbal kapcsolható ki. VCR SAT DVD További funkciók A várakozási idő áthidalása Tele Pilot 160 C Amíg a készülék keres egy oldalt, Ön átkapcsolhat az egyik TVprogramra. 1 Adja be a videotext-oldal számát az»1 0«gombokkal majd nyomja meg a»pos«gombot. Mihelyt a készülék megtalálta az oldalt, a képernyő bal felső sarkában megjelenik a szöveg oldalszáma. 2 Kapcsoljon át a videotext-oldalra a»pos«gombbal. A betűmagasság növelése Ha nehezen tudja elolvasni a képernyőn megjelenő szöveget, akkor megduplázhatja a betűmagasságot. 1 Egy adott videotext-oldal betűmagasságának megnöveléséhez nyomja meg ismételten a» / «gombot. Oldalmegállítás Több lapos oldalaknak több aloldaluk is lehet, amelyeket a tévéadók automatikusan lapoznak tovább. 1 Aloldal megállítása a»pap«gombbal. 2 A funkció befejezése a»pap«gombbal. 12

13 VIDEOTEXT-ÜZEMMÓD Az aloldal közvetlen lehívása Ha a videotext-oldal további oldalakat tartalmaz, a képernyőn megjelenik az aktuális aloldal száma, valamint az összes oldalszám. 1 Hívja fel a»size«gombbal az Aloldalak funkciót. 2 Válassza ki a kívánt aloldalt négy számjegyűen az»1 0«gombokkal. A kívánt aloldal rövid idő után megjelenik. Válasznyugtázás Bizonyos videotext-oldalak rejtett válaszokat vagy információkat is tartalmazhatnak. Ezek lehívhatók. 1 Információk megjelenítése a»scan«gombbal. 2 Információk elrejtése a»scan«gombbal. MAGYAR 13

14 KOMFORTFUNKCIÓK Kikapcsolási idő megadása Ön megadhat egy kikapcsolási időt is. A TV-készülék a beállított idő leteltekor készenlétre (stand-by) kapcsol. Szolgáltatások Elalvás. Kapcs. 00:12 AVL Be Nyelv OK Vissza i Távozás 1 Hívja fel a»fomenü«az»i«gombbal. Megjelenik a»fomenü«. 2 Válassza ki a»szolgáltatások«sort a»p+«vagy»p-«gombbal, és nyugtázza az»ok«gombbal. 3 Válassza ki a»elalvás. Kapcs.«sort a»p+«vagy a»p-«gombbal. 4 Állítsa be a kívánt kikapcsolási időt (15-perces lépésekben 15 és 120 perc között) a»«vagy a»«gombbal. 5 A beállítást a»i«gombbal fejezze be. A kikapcsolási idő törléséhez válassza ki újból a»elalvás. Kapcs.«sort, és állítsa be a»«vagy a»«gombbal a»ki«kijelzést. Automatikus hangerő A TV-adók eltérő hangerővel sugároznak. Az AVL (Automatic Volume Limiting) funkció egységes hangerőt biztosít, amikor az egyik TV-programról a másikra átkapcsol. Szolgáltatások Elalvás. Kapcs. 00:12 AVL Be Nyelv OK Vissza i Távozás 1 Hívja fel a»fomenü«az»i«gombbal. Megjelenik a»fomenü«. 2 Válassza ki a»szolgáltatások«sort a»p+«vagy»p-«gombbal, és nyugtázza az»ok«gombbal. 3 Válassza ki az»avl«sort a»p+«vagy a»p-«gombbal, és válassza ki a»«vagy a»«gombbal a»be«kijelzést. 4 A beállítást az»i«gombbal fejezze be. A készülék használóját segítő nyelv módosítása 14 Szolgáltatások Elalvás. Kapcs. 00:12 AVL Be Nyelv OK Kiválasztás Vissza i Távozás 1 Hívja fel az»fomenü«az»i«gombbal. Megjelenik az»fomenü«. 2 Válassza ki a»szolgáltatások«sort a»p+«vagy»p-«gombbal, és nyugtázza az»ok«gombbal. 3 Válassza ki a»nyelv«sort a»p+«vagy»p-«gombbal, és nyugtázza a»ok«gombbal. Megjelenik a»nyelv«menü. 4 A»P+«vagy»P-«gombbal válassza ki, majd az»ok«gombbal nyugtázza a kívánt nyelvet. 5 Fejezze be a beállítást a»i«gombbal.

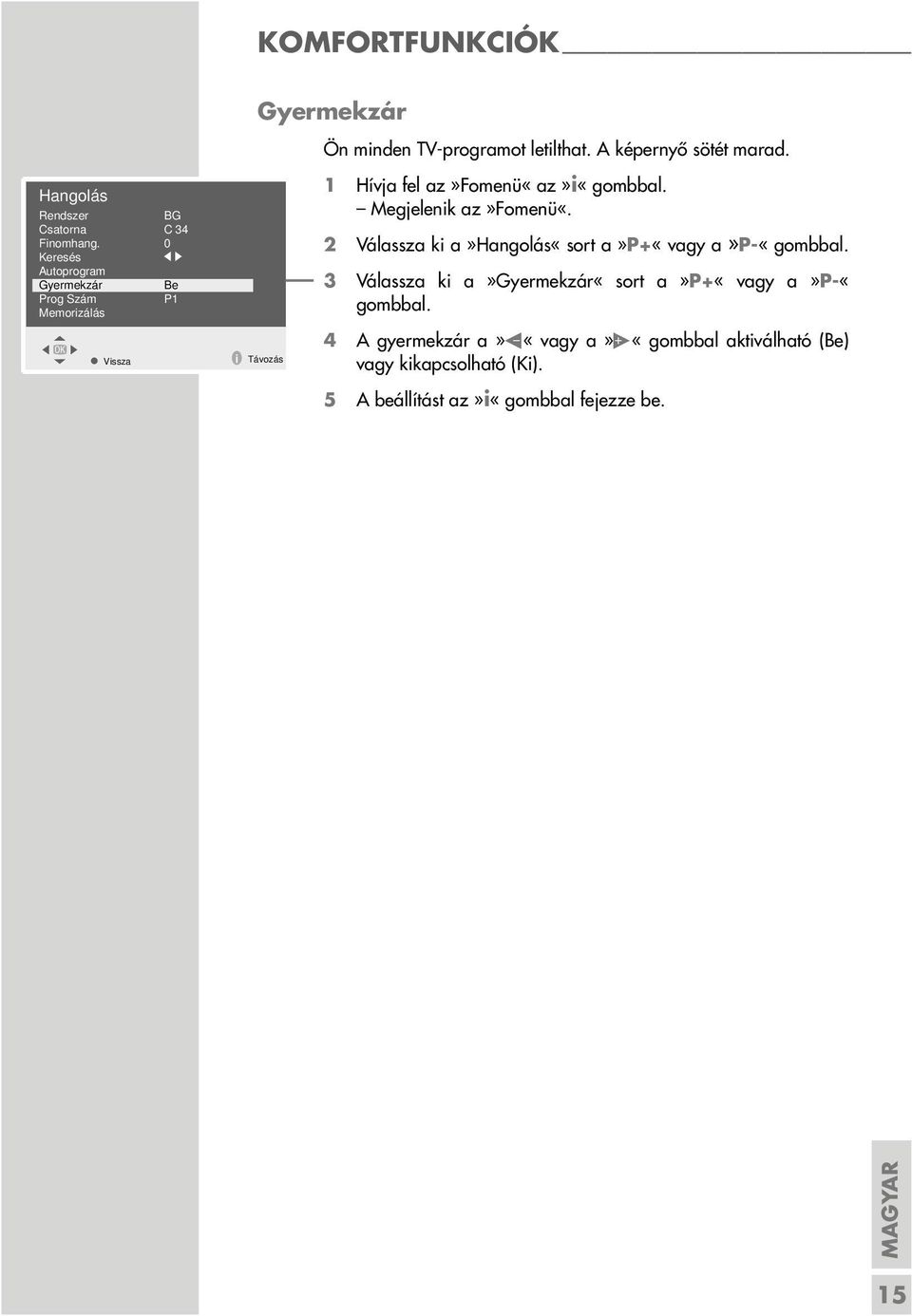

15 KOMFORTFUNKCIÓK Gyermekzár Ön minden TV-programot letilthat. A képernyő sötét marad. Hangolás Rendszer BG Csatorna C 34 Finomhang. 0 Keresés Autoprogram Gyermekzár Be Prog Szám P1 Memorizálás OK Vissza i Távozás 1 Hívja fel az»fomenü«az»i«gombbal. Megjelenik az»fomenü«. 2 Válassza ki a»hangolás«sort a»p+«vagy a»p-«gombbal. 3 Válassza ki a»gyermekzár«sort a»p+«vagy a»p-«gombbal. 4 A gyermekzár a»«vagy a»«gombbal aktiválható (Be) vagy kikapcsolható (Ki). 5 A beállítást az»i«gombbal fejezze be. MAGYAR 15

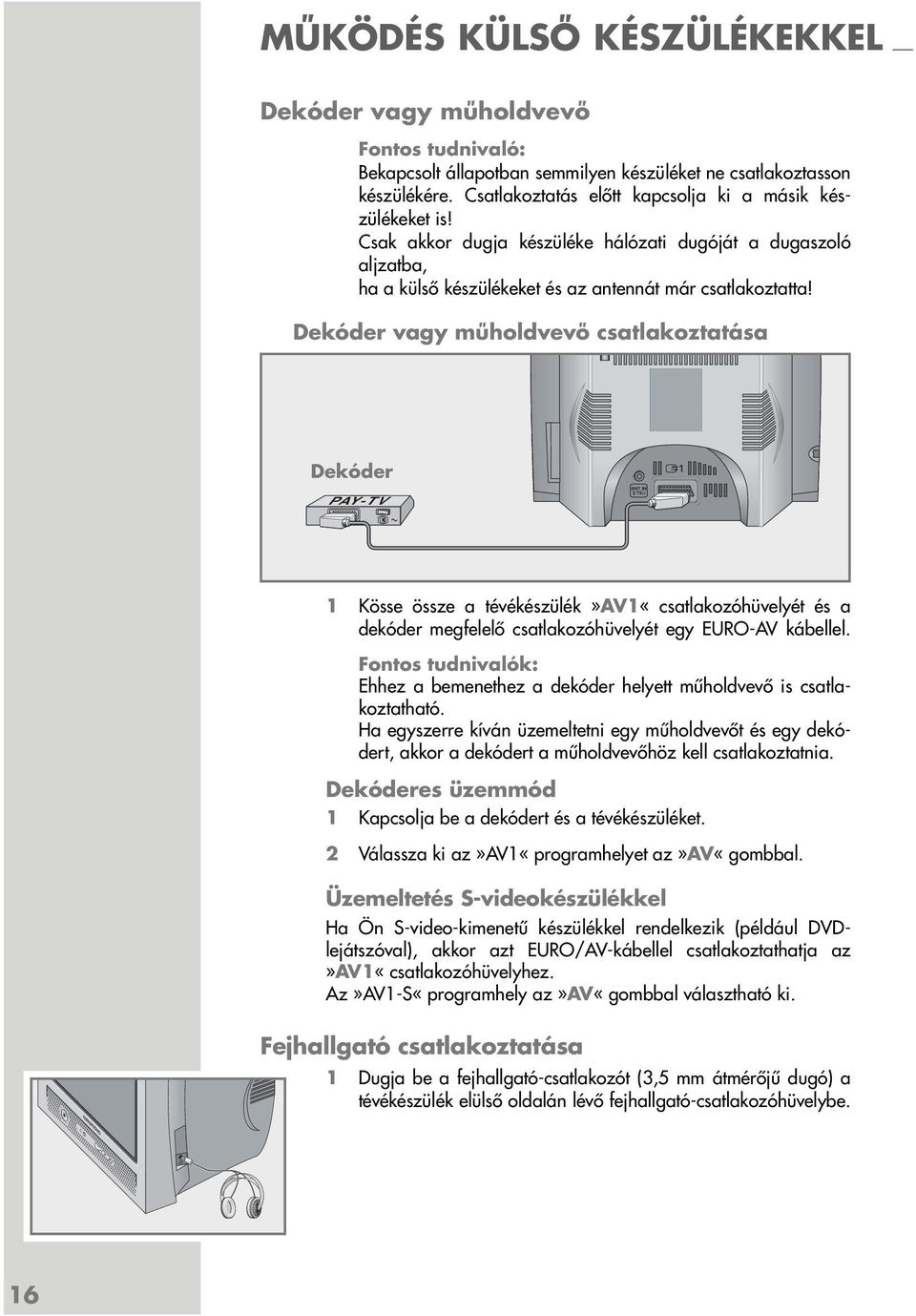

16 MŰKÖDÉS KÜLSŐ KÉSZÜLÉKEKKEL Dekóder vagy műholdvevő Bekapcsolt állapotban semmilyen készüléket ne csatlakoztasson készülékére. Csatlakoztatás előtt kapcsolja ki a másik készülékeket is! Csak akkor dugja készüléke hálózati dugóját a dugaszoló aljzatba, ha a külső készülékeket és az antennát már csatlakoztatta! Dekóder vagy műholdvevő csatlakoztatása Dekóder PAY-TV ANT IN 75Ω 1 Kösse össze a tévékészülék»av1«csatlakozóhüvelyét és a dekóder megfelelő csatlakozóhüvelyét egy EURO-AV kábellel. Fontos tudnivalók: Ehhez a bemenethez a dekóder helyett műholdvevő is csatlakoztatható. Ha egyszerre kíván üzemeltetni egy műholdvevőt és egy dekódert, akkor a dekódert a műholdvevőhöz kell csatlakoztatnia. Dekóderes üzemmód 1 Kapcsolja be a dekódert és a tévékészüléket. 2 Válassza ki az»av1«programhelyet az»av«gombbal. Üzemeltetés S-videokészülékkel Ha Ön S-video-kimenetű készülékkel rendelkezik (például DVDlejátszóval), akkor azt EURO/AV-kábellel csatlakoztathatja az»av1«csatlakozóhüvelyhez. Az»AV1-S«programhely az»av«gombbal választható ki. Fejhallgató csatlakoztatása 1 Dugja be a fejhallgató-csatlakozót (3,5 mm átmérőjű dugó) a tévékészülék elülső oldalán lévő fejhallgató-csatlakozóhüvelybe. 16

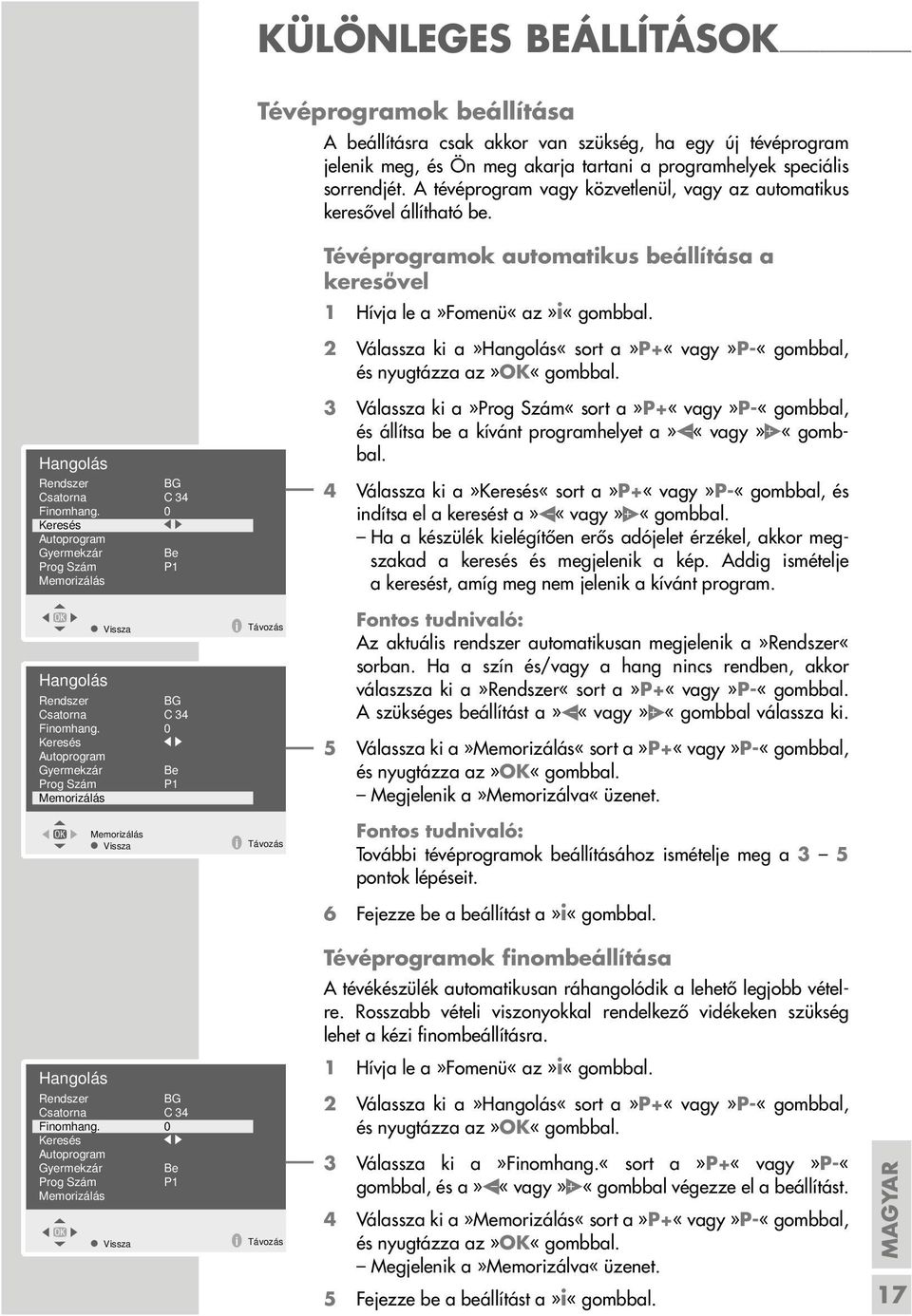

17 KÜLÖNLEGES BEÁLLÍTÁSOK Tévéprogramok beállítása A beállításra csak akkor van szükség, ha egy új tévéprogram jelenik meg, és Ön meg akarja tartani a programhelyek speciális sorrendjét. A tévéprogram vagy közvetlenül, vagy az automatikus keresővel állítható be. Hangolás Rendszer BG Csatorna C 34 Finomhang. 0 Keresés Autoprogram Gyermekzár Be Prog Szám P1 Memorizálás OK Vissza i Távozás Hangolás Rendszer BG Csatorna C 34 Finomhang. 0 Keresés Autoprogram Gyermekzár Be Prog Szám P1 Memorizálás OK Memorizálás Vissza i Távozás Tévéprogramok automatikus beállítása a keresővel 1 Hívja le a»fomenü«az»i«gombbal. 2 Válassza ki a»hangolás«sort a»p+«vagy»p-«gombbal, és nyugtázza az»ok«gombbal. 3 Válassza ki a»prog Szám«sort a»p+«vagy»p-«gombbal, és állítsa be a kívánt programhelyet a»«vagy»«gombbal. 4 Válassza ki a»keresés«sort a»p+«vagy»p-«gombbal, és indítsa el a keresést a»«vagy»«gombbal. Ha a készülék kielégítően erős adójelet érzékel, akkor megszakad a keresés és megjelenik a kép. Addig ismételje a keresést, amíg meg nem jelenik a kívánt program. Az aktuális rendszer automatikusan megjelenik a»rendszer«sorban. Ha a szín és/vagy a hang nincs rendben, akkor válaszsza ki a»rendszer«sort a»p+«vagy»p-«gombbal. A szükséges beállítást a»«vagy»«gombbal válassza ki. 5 Válassza ki a»memorizálás«sort a»p+«vagy»p-«gombbal, és nyugtázza az»ok«gombbal. Megjelenik a»memorizálva«üzenet. További tévéprogramok beállításához ismételje meg a 3 5 pontok lépéseit. 6 Fejezze be a beállítást a»i«gombbal. Hangolás Rendszer BG Csatorna C 34 Finomhang. 0 Keresés Autoprogram Gyermekzár Be Prog Szám P1 Memorizálás OK Vissza i Távozás Tévéprogramok finombeállítása A tévékészülék automatikusan ráhangolódik a lehető legjobb vételre. Rosszabb vételi viszonyokkal rendelkező vidékeken szükség lehet a kézi finombeállításra. 1 Hívja le a»fomenü«az»i«gombbal. 2 Válassza ki a»hangolás«sort a»p+«vagy»p-«gombbal, és nyugtázza az»ok«gombbal. 3 Válassza ki a»finomhang.«sort a»p+«vagy»p-«gombbal, és a»«vagy»«gombbal végezze el a beállítást. 4 Válassza ki a»memorizálás«sort a»p+«vagy»p-«gombbal, és nyugtázza az»ok«gombbal. Megjelenik a»memorizálva«üzenet. 5 Fejezze be a beállítást a»i«gombbal. MAGYAR 17

18 KÜLÖNLEGES BEÁLLÍTÁSOK Fomenü Kép Program Szerkesztés Hangolás Szolgáltatások OK Hangolás Rendszer BG Csatorna C 34 Finomhang. 0 Keresés Autoprogram Gyermekzár Be Prog Szám P1 Memorizálás OK Kiválasztás Hangolás Rendszer BG Csatorna C 34 Finomhang. 0 Keresés Autoprogram Gyermekzár Be Prog Szám P1 Memorizálás OK 0 9 C/S Vissza Memorizálás Vissza i Távozás i Távozás i Távozás Tévéprogramok beállítása a csatornaszám megadásával 1 Hívja le a»fomenü«az»i«gombbal. 2 Válassza ki a»hangolás«sort a»p+«vagy»p-«gombbal, és nyugtázza az»ok«gombbal. 3 Válassza ki a»prog Szám«sort a»p+«vagy a»p-«gombbal, és állítsa be a kívánt programhelyet a»«vagy a»«gombbal. 4 Válassza ki a»csatorna«sort a»p+«vagy a»p-«gombbal, és nyugtázza a kiválasztást az»ok«gombbal. 5 Válasszon az»ok«gombbal az «S«(köztes csatorna) és a»c«(csatorna) közül. 6 Adja meg a csatornaszámot a»«vagy a»«gombbal lépésekben vagy az»1 0«gombbal közvetlenül. Az aktuális rendszer a»rendszer«sorban jelenik meg. Ha a szín és/vagy a hang nincs rendben, akkor válassza ki a»rendszer«sort a»p+«vagy a»p-«gombbal. A szükséges beállítást a»«vagy a»«gombbal válassza ki. 7 Válassza ki a»memorizálás«sort a»p+«vagy a»p-«gombbal, és nyugtázza kiválasztást az»ok«gombbal. További TV-programok beállításához ismételje meg a pont lépéseit. 8 Fejezze be a beállítást a»i«gombbal. 18 Hangolás Rendszer BG Csatorna C 34 Finomhang. 0 Keresés Autoprogram Gyermekzár Be Prog Szám P1 Memorizálás OK 0 9 Vissza i Távozás Az összes tévéprogram újbóli beállítása A tévéprogramok (pl. lakóhely-változtatás esetén) újból beállíthatók. 1 Hívja le a»fomenü«az»i«gombbal. 2 Válassza ki a»hangolás«sort a»p+«vagy»p-«gombbal, és nyugtázza az»ok«gombbal. 3 Válassza ki a»prog Szám«sort a»p+«vagy»p-«gombbal, és a»«vagy»«gombbal adja meg azt a programszámot, amelynél a letárolást el kell kezdeni. 4 Válassza ki a»autoprogram«sort a»p+«vagy»p-«gombbal, és nyugtázza az»ok«gombbal. Megjelenik az»ország Kiválasztása«menü. 5 A»P+«,»P-«,»«vagy»«gombbal válassza ki, majd az»ok«gombbal nyugtázza az országot. A keresés elkezdődik, és a fogható tévéprogramok számától függően néhány percig tarthat. A keresés az»i«gombbal megszakítható.

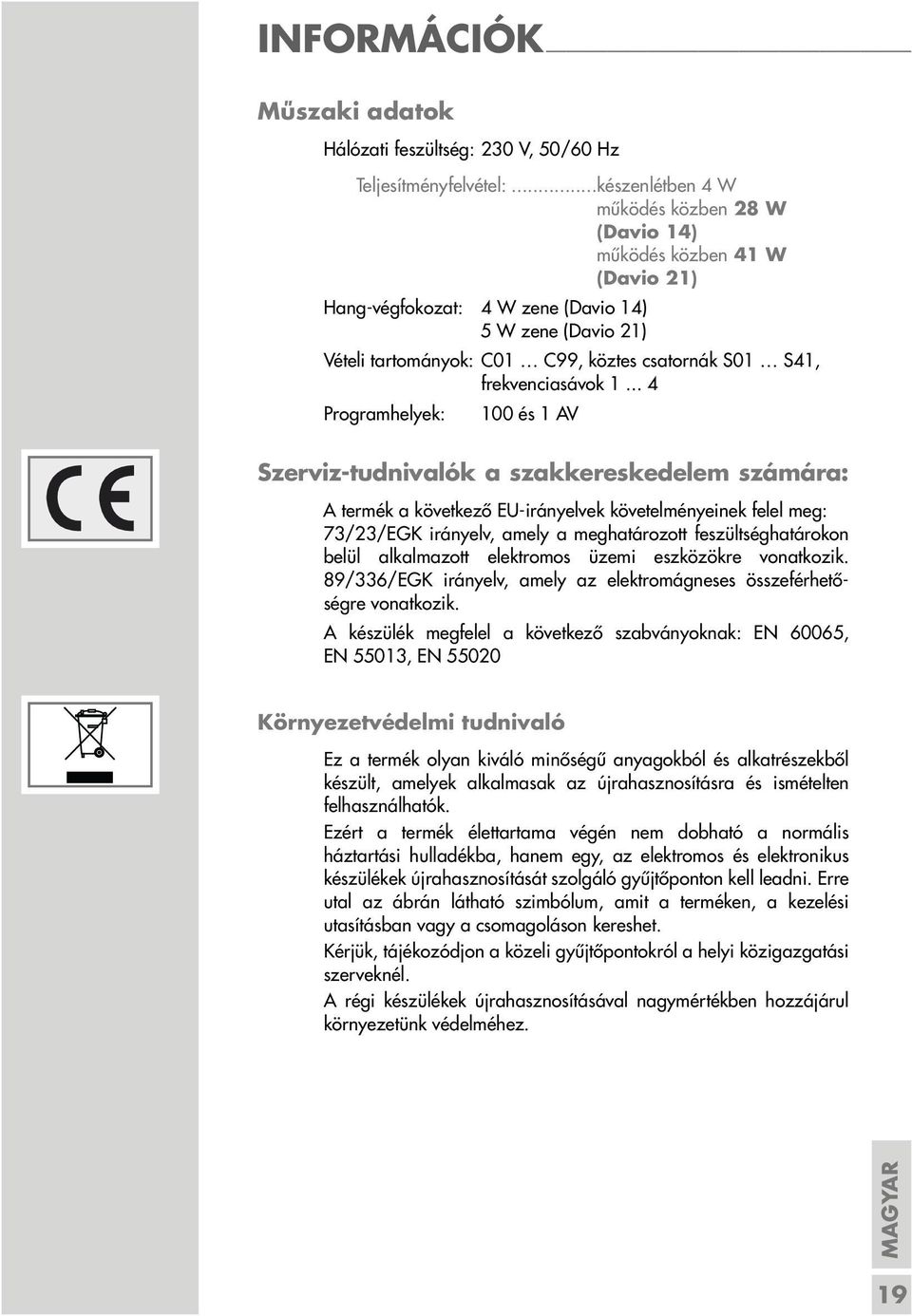

19 INFORMÁCIÓK Műszaki adatok Hálózati feszültség: 230 V, 50/60 Hz Teljesítményfelvétel:...készenlétben 4 W működés közben 28 W (Davio 14) működés közben 41 W (Davio 21) Hang-végfokozat: 4 W zene (Davio 14) 5 W zene (Davio 21) Vételi tartományok: C01 C99, köztes csatornák S01 S41, frekvenciasávok Programhelyek: 100 és 1 AV Szerviz-tudnivalók a szakkereskedelem számára: A termék a következő EU-irányelvek követelményeinek felel meg: 73/23/EGK irányelv, amely a meghatározott feszültséghatárokon belül alkalmazott elektromos üzemi eszközökre vonatkozik. 89/336/EGK irányelv, amely az elektromágneses összeférhetőségre vonatkozik. A készülék megfelel a következő szabványoknak: EN 60065, EN 55013, EN Környezetvédelmi tudnivaló Ez a termék olyan kiváló minőségű anyagokból és alkatrészekből készült, amelyek alkalmasak az újrahasznosításra és ismételten felhasználhatók. Ezért a termék élettartama végén nem dobható a normális háztartási hulladékba, hanem egy, az elektromos és elektronikus készülékek újrahasznosítását szolgáló gyűjtőponton kell leadni. Erre utal az ábrán látható szimbólum, amit a terméken, a kezelési utasításban vagy a csomagoláson kereshet. Kérjük, tájékozódjon a közeli gyűjtőpontokról a helyi közigazgatási szerveknél. A régi készülékek újrahasznosításával nagymértékben hozzájárul környezetünk védelméhez. MAGYAR 19

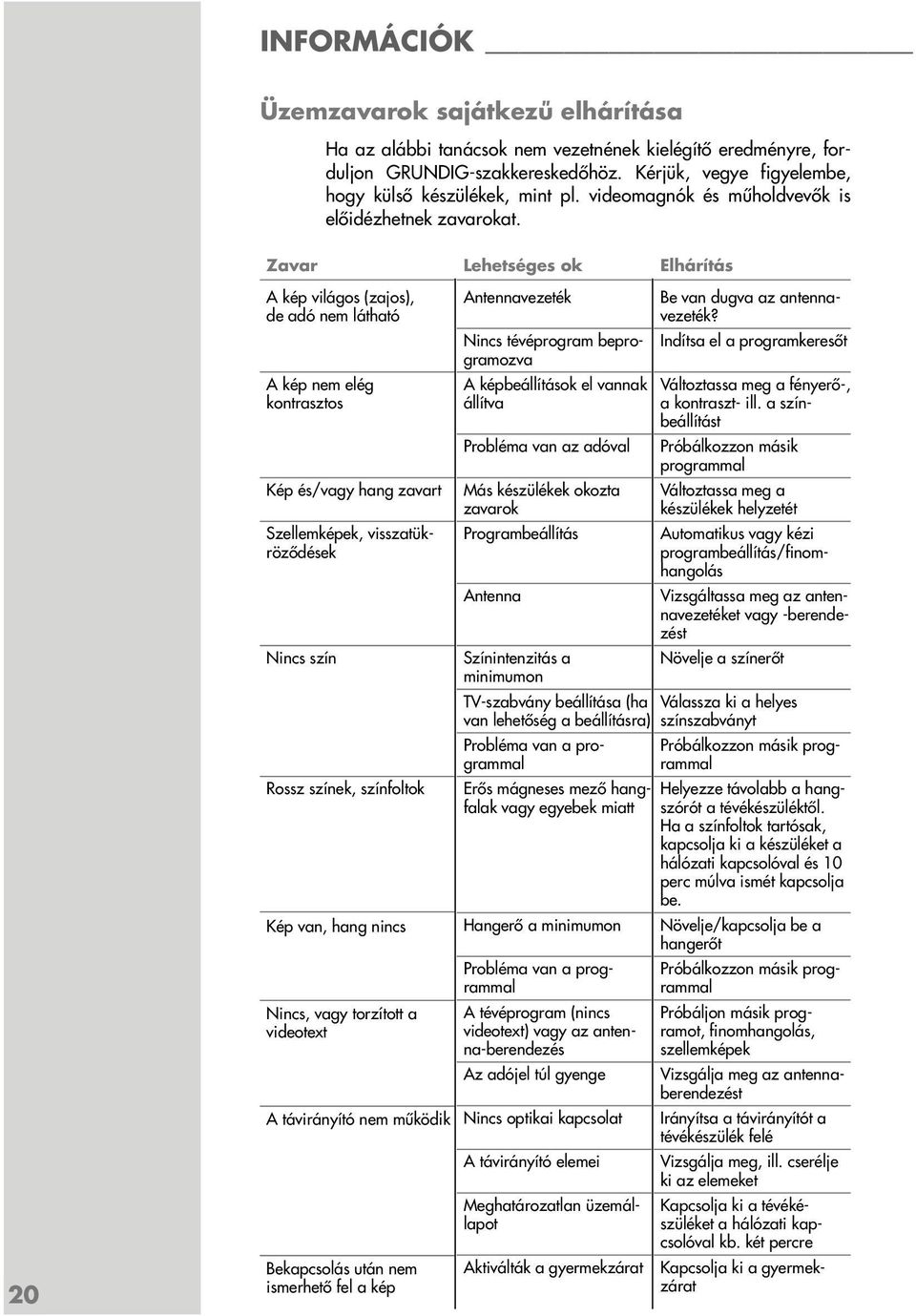

20 INFORMÁCIÓK Üzemzavarok sajátkezű elhárítása Ha az alábbi tanácsok nem vezetnének kielégítő eredményre, forduljon GRUNDIG-szakkereskedőhöz. Kérjük, vegye figyelembe, hogy külső készülékek, mint pl. videomagnók és műholdvevők is előidézhetnek zavarokat. 20 Zavar A kép világos (zajos), de adó nem látható A kép nem elég kontrasztos Kép és/vagy hang zavart Szellemképek, visszatükröződések Nincs szín Rossz színek, színfoltok Kép van, hang nincs Nincs, vagy torzított a videotext A távirányító nem működik Bekapcsolás után nem ismerhető fel a kép Lehetséges ok Antennavezeték Nincs tévéprogram beprogramozva A képbeállítások el vannak állítva Probléma van az adóval Más készülékek okozta zavarok Programbeállítás Antenna Színintenzitás a minimumon TV-szabvány beállítása (ha van lehetőség a beállításra) Probléma van a programmal Erős mágneses mező hangfalak vagy egyebek miatt Hangerő a minimumon Probléma van a programmal A tévéprogram (nincs videotext) vagy az antenna-berendezés Az adójel túl gyenge Nincs optikai kapcsolat A távirányító elemei Meghatározatlan üzemállapot Aktiválták a gyermekzárat Elhárítás Be van dugva az antennavezeték? Indítsa el a programkeresőt Változtassa meg a fényerő-, a kontraszt- ill. a színbeállítást Próbálkozzon másik programmal Változtassa meg a készülékek helyzetét Automatikus vagy kézi programbeállítás/finomhangolás Vizsgáltassa meg az antennavezetéket vagy -berendezést Növelje a színerőt Válassza ki a helyes színszabványt Próbálkozzon másik programmal Helyezze távolabb a hangszórót a tévékészüléktől. Ha a színfoltok tartósak, kapcsolja ki a készüléket a hálózati kapcsolóval és 10 perc múlva ismét kapcsolja be. Növelje/kapcsolja be a hangerőt Próbálkozzon másik programmal Próbáljon másik programot, finomhangolás, szellemképek Vizsgálja meg az antennaberendezést Irányítsa a távirányítót a tévékészülék felé Vizsgálja meg, ill. cserélje ki az elemeket Kapcsolja ki a tévékészüléket a hálózati kapcsolóval kb. két percre Kapcsolja ki a gyermekzárat

21 Grundig Multimedia B.V. De Boelelaan 7 NL-1083 HJ Amsterdam
