WF-100 FELHASZNÁLÓI KÉZIKÖNYV TFC-membrán áteresztő képessége. Memo TISZTA VÍZ. Az optimális működéshez szükséges víznyomás: 3-6 bar

Átírás

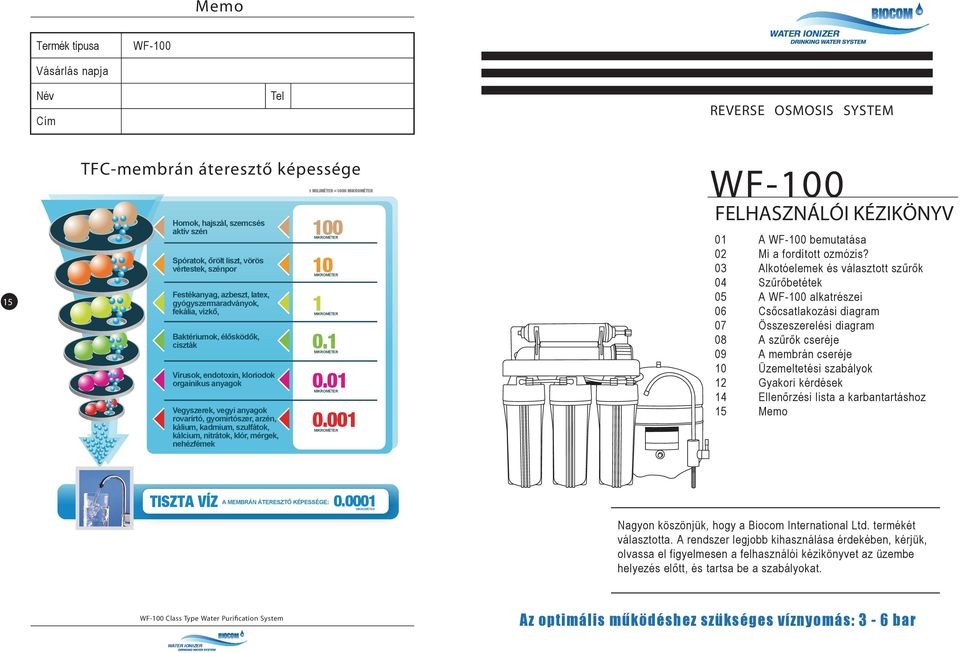

1 Memo Termék típusa Vásárlás napja WF-100 Név Cím Tel REVERSE OSMOSIS SYSTEM 15 TFC-membrán áteresztő képessége Homok, hajszál, szemcsés aktív szén 100 Spóratok, őrölt liszt, vörös vértestek, szénpor 10 Festékanyag, azbeszt, latex, gyógyszermaradványok, fekália, vízkő, 1 Baktériumok, élősködők, ciszták MILIMÉTER MICROMETER Vírusok, endotoxin, kloriodok orgainikus anyagok 0.01 Vegyszerek, vegyi anyagok rovarírtó, gyomírtószer, arzén, kálium, kadmium, szulfátok, kálcium, nitrátok, klór, mérgek, nehézfémek WF-100 FELHASZNÁLÓI KÉZIKÖNYV 01 A WF-100 bemutatása 02 Mi a fordított ozmózis? 03 Alkotóelemek és választott szűrők 04 Szűrőbetétek 05 A WF-100 alkatrészei 06 Csőcsatlakozási diagram 07 Összeszerelési diagram 08 A szűrők cseréje 09 A membrán cseréje 10 Üzemeltetési szabályok 12 Gyakori kérdések 14 Ellenőrzési lista a karbantartáshoz 15 Memo TISZTA VÍZ A MEMBRÁN ÁTERESZTŐ KÉPESSÉGE: Nagyon köszönjük, hogy a Biocom International Ltd. termékét választotta. A rendszer legjobb kihasználása érdekében, kérjük, olvassa el figyelmesen a felhasználói kézikönyvet az üzembe helyezés előtt, és tartsa be a szabályokat.

2 A WF-100 bemutatása Karbantartási ellenőrző lista 01 WF-100 típus Összhangban a korszerű RO (fordított ozmózis) technológiával, a WF-100 víztisztító egy életen át szolgálja a családokat. Ez a rendszer elrejthető a mosogató alá. Valamennyi termék közül ez a legklasszikusabb RO víztisztító rendszer. A WF-100 kémiai anyagok és elektromos áram nélkül állít elő prémium minőségű vizet. Ám erős és kiváló minőségű alkatrészeivel a WF-100 az összes oldott szárazanyag több mint 95%-át, az összes szerves anyag +99%-át, az összes baktérium +99%-át képes eltávolítani, valamint a klórtartalmat +99%-kal csökkenti. Ezenkívül javítja a víz ízét és minőségét, valamint a kellemetlen szagokat és üledéket. A WF-100 nem csupán eltávolítja az olyan ártalmas anyagokat, mint az ólom, réz, bárium, króm, higany, nátrium, kadmium, fluorid, nitrit, nitrát és szelén, amely az Ön vizében is jelen lehet, hanem emellett egészséges, tiszta ízű vizet biztosít az Ön otthonában. Specifikációk - Termelés: 80 GDP (gallon/day) - kb. 300 liter/nap - 100% gyárilag tesztelt és sterilizált, összeszerelésre kész - Üzemi nyomás: 3-6 bar - 12 literes NSF sztenderd víztároló tartály. - FDA jóváhagyással rendelkező polipropilén sík fedelű ház (kettős gumigyűrű) - Automata zárószelep - Áramlás-fojtó - Rozsdamentes acél visszacsapószelep - Hosszúmenetes, esztétikus króm csaptelep - Tápvíz-csatlakozó - Vízleeresztő ürítőszelep - Négy színnel kódolt ¼ cső a rendszer csatlakoztatásához - Teljesen összeszerelt - Méretek: (cm) 37 (hosszúság) x 20 (magasság) x 45 (mélység) - rendszer (cm) 28 (hosszúság) x 35 (magasság) x 28 (mélység) - tartály - Súly: 8 kg rendszer 4 kg tartály Szűrők Dátum 1. szakasz 2. szakasz 3. szakasz 4. szakasz 5. szakasz Egyéb tételek 14

3 Gyakori kérdések Mi a fordított ozmózis? Kérdés: Hogyan hat a WF-100 víztisztító rendszer vize a kevert italokra? Mivel a fordított ozmózis eltávolítja a láthatatlan szennyeződéseket, elősegíti az italok természetes ízének érvényesülését. Kevesebb kávé, tea használatával is ugyanaz a teljes aroma érezhető. A koncentrált italok, pl. a narancslé aromája jellegzetesebbé válik. Ön valószínűleg sokkal több vizet is fogyaszt majd, mivel sokan isznak például szódát, koncentrált italokat és sört a rossz ízű csapvíz helyett. Ezenkívül a WF-100 megszünteti a legtöbb csepegtetős kávéfőzőre lerakódó vízkövet, így nincs szükség gyakori tisztításra. Vízforralás után sem keletkezik többé az edény belsejében a jellegzetes fehér szennyeződés. Kérdés: Mennyi vizet állít elő a WF-100 víztisztító rendszer? Ideális körülmények között a TFC membrán 80 gallon (kb. 300 liter) mennyiséget állít elő egy nap. Átlagos körülmények között a fogyasztó liter vízre számíthat egy nap. Ez jelentős mennyiségű víz az átlagos háztartás ivási és főzési szükségleteit tekintve. A fordított ozmózist eredetileg azért fejlesztették ki, hogy a tengervizet ivóvízzé alakítsák a tengerészet számára. Ideális az alacsony nátriumtartalmú étrenden lévőknek. A fordított ozmózisú membrán pórusai sokkal kisebb, mint a baktériumok, vírusok vagy a cryptosporidium paraziták mérete. Megfelelő működés esetén minden mikroorganizmust eltávolít a csapvízből, és steril vizet állít elő. A fordított ozmózis a természetes ozmózis fordítottja. A víztisztító rendszerekben a cél nem a sóoldat hígítása, hanem a tiszta víz elválasztása a sótól és egyéb szennyeződésektől. A természetes ozmotikus folyamat megfordításakor a sóoldatban lévő víznek nyomás hatására ellentétes irányban kell áthaladnia a membránon innen ered a FORDÍTOTT OZMÓZIS kifejezés. E folyamat révén tiszta vizet tudunk előállítani a sók és egyéb szennyeződések kiszűrésével. 13 Kérdés: Nincs szüksége a szervezetünknek a vízből eltávolított ásványi anyagokra? Fordított ozmózis 02 A legtöbb ásványi anyaghoz az élelemből jutunk. Csupán nagyon kis hányada származik az általunk megivott vízből. Nyomás Kérdés: Hogyan kell karbantartani a WF-100 víztisztító rendszert? A három előszűrőt félévente kell kicserélni. Az 5 mikronos üledék-szűrőbetét az első; a második a szén-szűrőbetét, a harmadik pedig az 1 mikronos üledékszűrő. (Néhány rendszerhez extrudáltszén-szűrő tartozik.) Ha a szűrőbetétet elmulasztja hathavonta kicserélni, akkor a klorid tönkreteheti a membránt. Membrán Vízáram

4 Alkotóelemek és választott szűrők Gyakori kérdések Alkotóelemek Kérdés: Milyen garanciát nyújtanak a WF-100 víztisztító rendszerhez? Az Ön által megvásárolt víztisztító készülék hibamentes működésére a vásárlástól számított 12 hónapig jótállást vállalunk. A jótállás érvényesítéséhez mindenképpen szükséges az eredeti számla bemutatása. 03 Európai kerámia csaptelep 12 L víztároló tartály Ház csavarkulcs Kiömlőszelep Vízellátás-csatlakozó Ürítőszelep A jótállási felelősség nem áll fenn a következő esetekben: a készülék szakszerűtlen üzembe helyezése (vízhálózatba bekötése) miatt bekövetkező meghibásodás esetén, a gyártó által előírt rendszeres szűrőcserék / karbantartások elmulasztása esetén, a használati útmutatótól eltérő használat, kezelés miatt bekövetkezett hiba esetén (pl. kútvíz szűrése, meleg víz átfolyatása a készüléken, alacsony víznyomáson való üzemeltetés), az erőszakos beavatkozásból, elemi csapásból, helytelen szállításból vagy raktározásból adódó törések és meghibásodások esetén. A fentiekben felsorolt okokból meghibásodott termék javítási költsége a jótállás időtartamán belül is a vásárlót terheli. A BIOCOM International Ltd. által Magyarország területére értékesített WF-100 típusú víztisztító készülékek javítását (esetleges garanciális cseréjét) szerződés alapján az ÖKONET-EURÓPA Kft. végzi. Hiba esetén jelezze azt a garancia@biocom-usa.com címen vagy hívja a as telefonszámot. 12 Kérdés: Milyen tényezők befolyásolják a víztermelés mennyiségét és minőségét? Tartály gömb zárószelep Mineral Filter Négy színnel kódolt ¼ cső a rendszer csatlakoztatásához Rendelhető szűrők, kiegészítők Ásványianyag-szűrő UVC VILÁGÍTÁS ULTRAVIOLET WATER STERILIZER Ultraibolya vízsterilizátor Négy jelentős változót kell figyelembe venni: 1. Nyomás: Minél nagyobb a víznyomás, annál több az előállított víz mennyisége és jobb a minősége. 4-6 bar víznyomás az ideális. 2. Hőmérséklet: 24 o C a fordított ozmózis ideális vízhőmérséklete. A 4 o C víz eredményeként a fordított ozmotikus víz előállítása felére csökken, mint 24 o C vízhömérséklet mellett. A legmagasabb ajánlott vízhőmérséklet 29 o C. 3. Összes oldott szárazanyag: Minél nagyobb az oldott szennyeződések mennyisége a vízben, annál kevesebb víz keletkezik. Amennyiben az összes oldott szárazanyag mennyisége nagy, az kiegészítő víznyomással ellensúlyozható. 4. Membrán: A különböző membránok különböző tulajdonságokkal bírnak. Egyesek több vizet termelnek, mint mások; mások jobb szennyeződés-elnyelő képességgel bírnak; egyesek jobban és hosszabb ideig állnak ellen a kémiai hatásoknak. A WF-100 víztisztítók The Thin Film Composite (TFC, vékonyfilm-elem) membránokat tartalmaznak, amelyek a fenti tulajdonságok legjobbjait ötvözik, és a világ legjobb membránjaiként ismertek. (lásd 15. oldalon a táblázatot) Infra-Red Filter T.D.S Kérdés: Csatlakoztatható a WF-100 víztisztító rendszer másik csaptelephez is? Infravörös szűrőbetét TDS-mérő Igen, csak ¼ T-idom és cső szükséges hozzá, hogy a vizet hűtőszekrényhez vagy egy másik csaptelephez vezessük. Sok család a fürdőszobáiban is használja a WF-100 víztisztító rendszert.

5 Üzemeltetési szabályok Szűrőbetétek 11 A. Győződjön meg róla, hogy a tároló tartály csapja zárt állapotban van. Nyissa meg a tiszta víz csapot. B. Amikor minden csatlakoztatva van, nyissa ki a vízforrást! C. Néhány percen belül (max. 15) a víz lassan elkezd folyni a csaptelepből. D. Engedjük a vizet legalább 30 percen keresztül folyni. Ezzel kimossuk a szénszűrőket az első használatkor. E. A kezdeti átmosást követően nyissa meg a tartályon lévő csapot, és zárja el a tiszta víz csapot. F. A tartály most megtelik vízzel (rendszerint 2-3 óra). Nyissa meg tiszta víz csapot, és engedje le az összes vizet, amíg a tartály üres nem lesz, és tiszta víz csapotból csak kevés víz folyik. *** NE HASZNÁLJA ELŐSZÖR A VÍZTARTÁLYT. *** (ne igyon belőle) G. Zárja el a tiszta víz csapot. A rendszer az újboli feltöltés után használatra kész. H. Rendszeresen, 6 havonta cserélje a szűrőket, és évente ellenőriztesse a membránt. Figyelmeztetés 1. Ne használjon forró vizet (45 o C fölött)! 2. Ügyeljen arra, hogy a gép ne fagyjon meg! 3. Zárja el a vizet, ha 5 napnál hosszabb ideig marad távol, valamint eressze ki a tiszta vizet a tartályból használat előtt! 4. Amennyiben a víznyomás nem megfelelő, előfodulhat, hogy az autómata zárószelep nem zár el - emiatt a víz folymatosan folyik az ürítőszelepen, a tartály feltöltése után is. Szűrőbetétek 1. szakasz 5 mikronos üledékszűrő 2. szakasz Szénszűrő 3. szakasz 1 mikronos üledékszűrő 4. szakasz TFC-membrán A szűrő leírása Ez az 5 mikronos üledékszűrő 100% tiszta polipropilén szálból készül. A nagy teljesítményű szűrő eltávolítja a port, részecskéket és rozsdát. Ez a szénszűrő nagyteljesítményű szenet tartalmaz, amely eltávolítja a szabad klórt, a kellemetlen szagokat, a szerves szennyezőanyagokat, a növényvédőszereket, valamint az ízeket és szagokat okozó vegyi anyagokat. Ez az 1 mikronos üledékszűrő 100% tiszta polipropilén szálból készül. A nagy teljesítményű szűrő eltávolítja a port, részecskéket és rozsdát. Az USA-ban gyártják. A jelentős elnyelési képességgel rendelkező TFC-típusú membrán napi kb. 300 liter mennyiséget tud megszűrni naponta. (lásd 15. oldal táblázat) Élettartam 6 hónap 6 hónap 6 hónap 2-3év 04 Gyakori kérdések Kérdés: Milyen ízű a WF-100 széria ivóvize? A WF-100 víz íze attól függ, hogy a csapvízben eredetileg mennyi szennyezőanyag fordul elő. Ha az oldott ásványi és kémiai anyagok 95%-a eltávolításra kerül, akkor a fordított ozmotikus víz olyan ízű lehet, mint a desztillált víz (ásványi anyagok nélkül), a palackozott víz (alacsony ásványianyag-tartalom) vagy a természetes forrásvíz (mérsékelt ásványianyag-tartalom). 5. szakasz Utólagos szénszűrő NSF által jóváhagyott. Az utólagos szénszűrő feladata az íz javítása. Minden maradék szennyeződést és szagot eltávolít a tartályból, valamint a tiszta vízet finomabb ízűvé teszi. 1év

6 A WF-100 alkatrészei Üzemeltetési szabályok RO membránház Utólagos szénszűrő Áramlás-fojtó 300 ml 1 Nyissa ki a vízforrást. A fordított ozmotikus rendszerhez BE 05 A 3. szakasz háza A 2. szakasz háza KI BE Az 1. szakasz háza 2 Legalább 30 percig hagyja a vizet folyni. Ez kimossa a szénszűrőket az első használatkor. 10 Áramlás-fojtó 300 ml Automata zárószelep A vízelvezető csőhöz 3 Nyissa ki a víztartályt csapját. A csaptelephez A tartályhoz RO membránház Utólagos szénszűrő Fémlap panel

7 A membrán cseréje 1 Zárja el a vízforrást. 2 Zárja el a víztartály csapját! Nyissa ki a tiszta víz csapot! A fordított ozmotikus rendszerhez Csőcsatlakozási diagram CSATLAKOZÁS A SZÍNES CSŐHÖZ: A. Csatlakoztassa a FEHÉR csövet a vízellátás csatlakozójához. B. Csatlakoztassa a KÉK csövet a mosogató csaptelepéhez. C. Csatlakoztassa a FEKETE csövet az ürítőszelephez. D. Csatlakoztassa a PIROS csövet a tároló tartályhoz. 3 Lazítsa meg a szorító sapkát az óramutató járásával ellentétes irányban. 4 Távolítsa el a membránház fedelét az óramutató járásával ellentétes irányban. 09 Szorító sapka 06 Csaptelep 5 Távolítsa el a membránt egy erre alkalmas fogó segítségével. 6 Helyezze be a membránt oly módon, hogy ügyeljen az illesztésekre, valamint arra, hogy a membrán kék részét ne érintse meg kézzel! A membránt addig nyomja, ameddig a membrán vége egy síkban nincs a membrán házzal. B D Tartály Vízleeresztő C Vízbemenet A RE PRO NG WATER SYSTEM

8 Összeszerelési diagram A szűrők cseréje Vízbemenet: A víztartály szerelése: 1 1.Készítse elő a csavarkulcsot. 2 Zárja el a vízforrást. A fordított ozmotikus rendszerhez Kézzel erősítse a műanyag zárószelepet a tartályhoz. Ezután csatlakoztassa a színes csöveket. A fordított ozmotikus rendszerhez. Kiömlőszelep A csaptelephez A vízforrás vezetékéhez Európai kerámia csaptelep szerelése: Az ürítőszelep szerelése: Fúrjon ¼ (6mm) furatot a levezetőcsőbe. 3 Zárja el a víztartály csapját. Nyissa ki a tiszta víz csapot! 5 Nyissa ki a házakat csavarkulcs segítségével az óramutató járásával megegyező irányban Szerelje az ürítőszelepet a furatok szerint. A membrán szerelése: 6 Helyezze a csereszűrőket a házakba és a kettős gumigyűrűbe. 7 Engedjen le 4 liter vizet a csereszűrők megtisztításához. (kb. 10 perc) ez után nyissa ki a tartály csapját! 1. Távolítsa el a membránház fedelét. 2. Helyezze be a membránt. Gondosan ügyeljen a gumigyűrűk épségére a szivárgás megelőzése érdekében.
