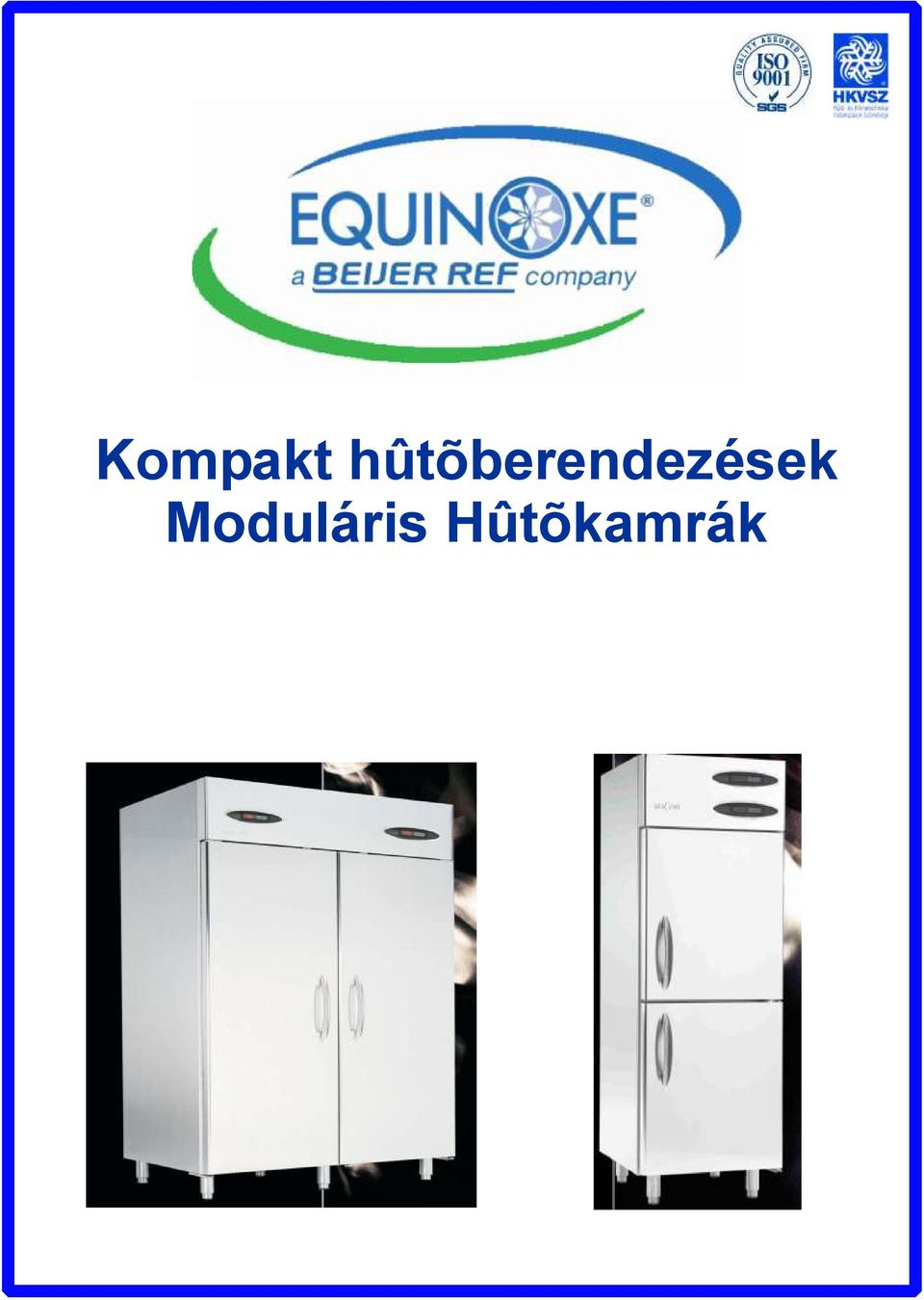

1 a member of Kompakt hûtõberendezések Moduláris Hûtõkamrák

2 Tisztelt Partnerünk! Igazodva felgyorsult világunk igényeihez az Equinoxe Kft. megkezdte a kompakt hûtõberendezések és hûtéstechnikai megoldások támogatását is. Több szempontból is érdemes a gyári fejlesztésû, sorozatban gyártott hûtéstechnikai megoldást választanunk. A Kivitelezõ szempontjából meggyorsítja és leegyszerûsíti a telepítés idõtartamát. A gyári tervezésû rendszerelemek kiválasztása, valamint a komplett berendezésre vonatkozó garancia sok munkát és felelõsséget vesz le a kivitelezõ partner válláról. A Felhasználó szempontjából a többféle berendezésbõl kialakítható harmonikus munkahely vagy ügyféltér, és a beruházás gyors megvalósítása teszi elõnyössé a kompakt berendezések választását. Külalakjukat tekintve igényes kivitelû berendezésekrõl van szó, melyek alkalmasak arra, hogy látható helyen, eladó- vagy ügyféltérben kerüljenek elhelyezésre. Széles típus és méretválasztékunkból szinte bármilyen telepítési helyre illeszthetõen megtaláljuk az igényeinknek leginkább megfelelõ berendezést. A berendezések CE megfelelõségi tanúsítvánnyal rendelkeznek és kielégítik a HACCP által támasztott követelményeket. Tartalom oldal Mini hûtõkamrák 2 Kis hûtõkamrák 3 Konyhai hûtõk 8 Konyhai mélyhûtõk 9 Cukrászati hûtõk 10 Kombinált hûtõ-fagyasztók 11 Csemegehûtõk 12 Vendéglátóipari mélyhûtõk 13 Kombinált mini hûtõk 14 Általános keskeny hûtõvitrin 15 Általános keskeny mélyhûtõvitrin 16 Keskeny hûtõvitrin érzékeny termékekhez 17 Snack hûtõvitrin 18 Snack mélyhûtõvitrin 19 Snack hûtõvitrin érzékeny termékekhez 20

3 Mini hûtõkamrák V4 Alkalmazási terület: vendéglátóipari egységek, élelmiszerüzletek, cukrászdák, hentesüzletek. Mini hûtõkamrák V4: Hûtött élelmiszerek tárolására, mint például tejtermékek, zöldség-gyümölcs, hús vagy csemegeáru. A kamra könnyen összeszerelhetõ a moduláris panelekbõl. Jellemzõk: - Jól kihasználható tárolókapacitás, állítható polcmagasságok - Nagy ajtó, csúszásgátló fogantyúval, nagy nyílási szöggel - Rozsdamentes padló, állítható lábmagasság - Polcok rozsdamentes acél csõbõl - Könnyen cserélhetõ mágneses ajtótömítés, - Nagy nyomáson injektált környezetbarát polyurethane szigetelés Rendelhetõ: festett lemez vagy rozsdamentes kivitelû panelek Monoblock egység V2: A V4 típusú kamrák kiszolgálására fejlesztett nagyteljesítményû monoblock kivitelû hûtõ aggregát. Kétféle kivitelben hozzáférhetõ, festett lemez, vagy rozsdamentes burkolattal. Beépített elektronikus vezérlõ. Automatikus leolvasztás, és kondenzátum elpárologtatás funkció. Mûszaki paraméterek: Minikamra modell V V befoglaló méterek külső (mm) 935x995x x995x1992 befoglaló méterek belső (mm) 855x885x x885x1912 Panelvastagság (mm) Hasznos térfogat (m³) 1,33 1,45 Monoblock egység V2-3 Befoglaló méretek 675x495x388 Teljes magasság (kamra + monoblock egység) (mm) Munkapont (teremhőmérséklet) C Hűtőközegtöltet (R134a) Felvett elektromos teljesítmény 250 g 510 W Tápfeszültség 230 V 50 Hz Hűtőteljesítmény (T elp/t körny -10/+32 C) 343 W 2.

4 Hûtõkamrák általános célú felhasználásra. O1, O2, O3, A kis hûtõkamrák Oxygen ( O ) szériája rendkívül széles méretválasztékot kínál a felhasználók számára. Szinte minden rendelkezésre álló alapterülethez megtalálhatjuk az optimális helykihasználást biztosító megoldást. Az O hûtõkamrák belsõ alapterülete és elrendezése alapján 37 alapvetõ típus létezik. A 37 elrendezés mindegyike két különbözõ belmagassággal rendelhetõ. A kamrák térfogata így 2,27 és 15,4 m³ között páratlanul széles skálán érhetõ el. Fenti variációkon túl az Oxygen hûtõkamráknak a panelvastagság szerint további 3 különbözõ kivitele létezik. Panelvastagság: O1: 60 mm O2: 80 mm O3: 100 mm Belmagasság: alacsony változat: 1950 mm magas változat: 2300 mm Felszereltség és kivitel: A panelok felülete kifelezetten élelmiszeripari alkalmazásokhoz fejlesztett festett lemez, színe világosszürke. Az ajtó ergonomikus lekerekített sarkokkal és ergonomikus fogantyúval rendelkezik. Zárható és fel van szerelve vésznyitóval, (kamrában bennrekedés ellen). Beépített nyomáskiegyenlítõ szelep, csúszásgátló rozsdamentes acél padló. Megfordítható ajtónyílás. Az ajtó szélessége 700 mm, kivéve a legkeskenyebb 1360 mm széles kamrák esetében itt 600 mm. A szigetelés nagy nyomáson injektált CFC-mentes, környezetbarát 41kg/m³ sûrûségû polyurethane. Szériatartozékként 4 szintes polccal kerül szállításra ( lásd polckiosztás ábra). Ezen kívül egyedi igényre tudunk más polcelrendezésre is árajánlatot adni. 3.

5 O1 kamrák Ennél a verziónál a kamra 60 mm-es polyurethane panelból készül. A hûtõkamrák O1 szériája normál hûtési felhasználásra ajánlott T: 0,+5 C. A hozzá tartozó monoblock hûtõegység is normál hûtõtartományra áll rendelkezésre. Kamrahõmérséklet tartomány: 0+5 C Környezeti hõmérséklet: <_ 32 C Betárolt áru hõmérséklet: <_ 25 C Maximális betárolás / nap <_ 30kg/m³ Üzemidõ / nap <_ 16 óra O1 kamrák 37 alaptípusának dimenziói A feltüntetett méretek mm-ben értendõek, és az O1 szériára vonatkoznak. A rajzon láthatóak a monoblock hûtõegység és az ajtó elhelyezésének módjai, valamint a szériatartozékként szállított polcok mennyisége, mérete és elrendezése. 4.

6 O2 kamrák Ennél a verziónál a kamra 80 mm-es polyurethane panelból készül. A hûtõkamrák O2 szériáját normál és mélyhûtési célra, a tervezett felhasználás alapján normál vagy mélyhûtõs monoblock egységgel szállítjuk. Normál hûtõtartományú verzió Mélyhûtõs verzió Kamrahõmérséklet tartomány: -4+5 C C Környezeti hõmérséklet: <_ 32 C <_ 32 C Betárolt áru hõmérséklet: <_ 25 C <_ -10 C Maximális betárolás / nap <_ 30kg/m³ <_ 30kg/m³ Üzemidõ / nap <_ 16 óra <_ 16 óra O2 kamrák 37 alaptípusának dimenziói A feltüntetett méretek mm-ben értendõek, és az O2 szériára vonatkoznak. A rajzon láthatóak a monoblock hûtõegység és az ajtó elhelyezésének módjai, valamint a szériatartozékként szállított polcok 5.

7 O3 kamrák A kifejezetten mélyhûtési célra ajánlott verziónál a kamratest 100 mm-es CFC-mentes polyurethane panelból készül. A hûtõkamrák O3 szériáját mélyhûtõs monoblock hûtõegységgel szállítjuk. Kamrahõmérséklet tartomány: C Környezeti hõmérséklet: <_ 32 C Betárolt áru hõmérséklet: <_ -10 C Maximális betárolás / nap <_ 30kg/m³ Üzemidõ / nap <_ 16 óra O3 kamrák 37 alaptípusának dimenziói A feltüntetett méretek mm-ben értendõek, és az O3 szériára vonatkoznak. A rajzon láthatóak a monoblock hûtõegység és az ajtó elhelyezésének módjai, valamint a szériatartozékként szállított polcok mennyisége, mérete és elrendezése. 6.

8 Polcelrendezés O1; O2; O3 kamráknál Az ábrán feltüntetett polcok szériatartozékként kerülnek szállításra, 4 polcszintes kivitelben. Ezen kívül egyedi igényre tudunk más polcelrendezésre is árajánlatot adni. Kivitel: porszórt lemez Polcszélesség: 370 mm Polcmagasság: 1670 mm (alapkivitel) L O1:1360 O2:1400 O3:1440 O1:1660 O2:1700 O3:1740 O1:1960 O2:2000 O3:2040 O1:2260 O2:2300 O3:2340 O1:2560 O2:2600 O3:2640 O1:2860 O2:2900 O3: O 1 : O 2 : O 3 : O 1 : O 2 : O 3 : D O 1 : O 2 : O 3 : O 1 : O 2 : O 3 : O 1 : O 2 : O 3 : O 1 : O 2 : O 3 : O 1 : O 2 : O 3 :

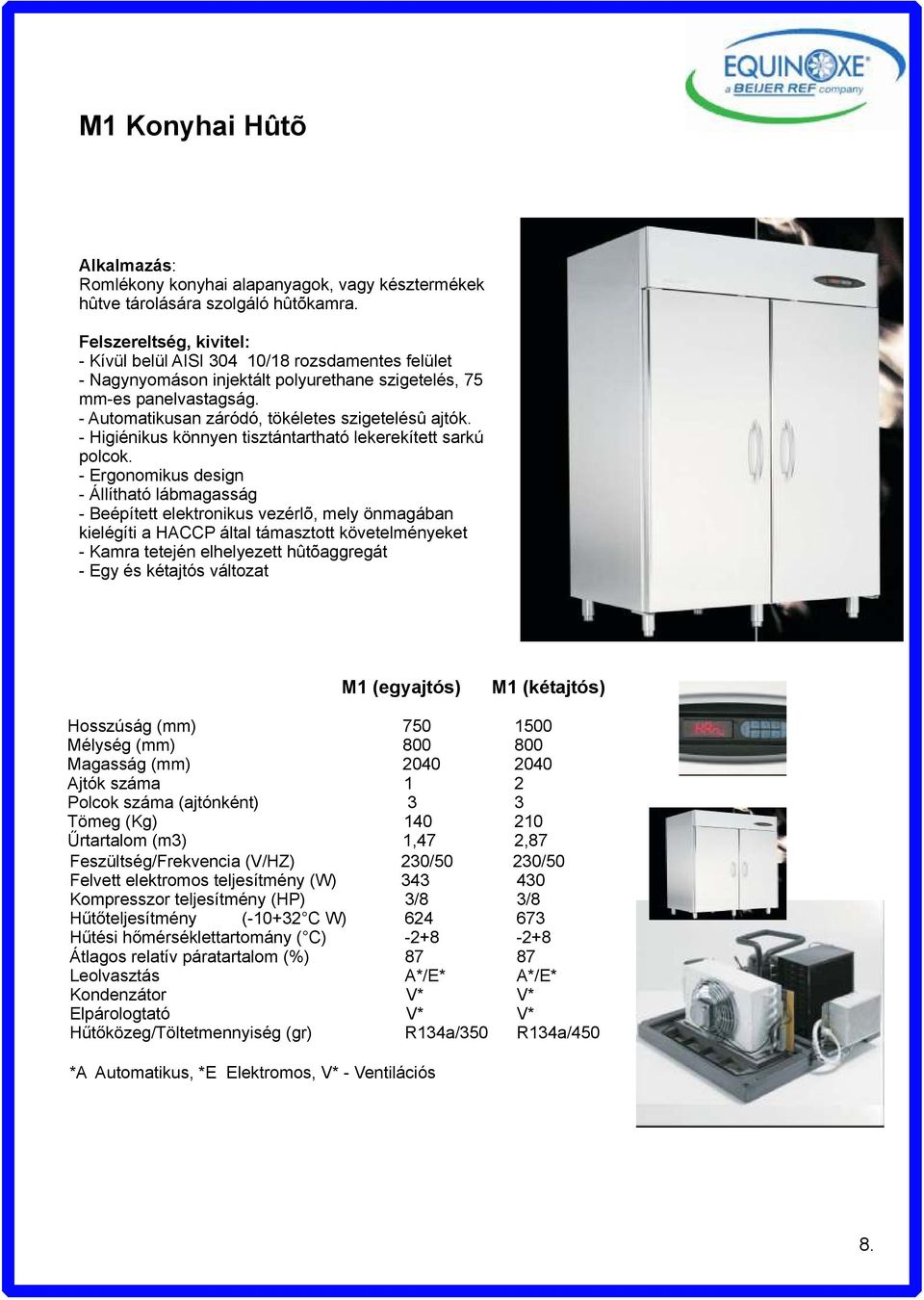

9 M1 Konyhai Hûtõ Romlékony konyhai alapanyagok, vagy késztermékek hûtve tárolására szolgáló hûtõkamra. - Kívül belül AISI /18 rozsdamentes felület - Nagynyomáson injektált polyurethane szigetelés, 75 mm-es panelvastagság. - Automatikusan záródó, tökéletes szigetelésû ajtók. - Higiénikus könnyen tisztántartható lekerekített sarkú polcok. - Beépített elektronikus vezérlõ, mely önmagában kielégíti a HACCP által támasztott követelményeket - Kamra tetején elhelyezett hûtõaggregát - Egy és kétajtós változat M1 (egyajtós) M1 (kétajtós) Hosszúság (mm) Mélység (mm) Magasság (mm) Ajtók száma 1 2 Polcok száma (ajtónként) 3 3 Tömeg (Kg) Űrtartalom (m3) 1,47 2,87 Feszültség/Frekvencia (V/HZ) 230/50 230/50 Felvett elektromos teljesítmény (W) Kompresszor teljesítmény (HP) 3/8 3/8 Hűtőteljesítmény ( C W) Hűtési hőmérséklettartomány ( C) Átlagos relatív páratartalom (%) Leolvasztás A*/E* A*/E* Kondenzátor V* V* Elpárologtató V* V* Hűtőközeg/Töltetmennyiség (gr) R134a/350 R134a/450 *A Automatikus, *E Elektromos, V* - Ventilációs 8.

10 M2 Konyhai Mélyhûtõ: Mélyhûtõ tároló kamra, fagyasztott konyhai alapanyagok tárolására. - Kívül belül AISI 304, 10/18 rozsdamentes felület - Nagy nyomáson injektált polyurethane szigetelés, 75 mm-es panelvastagság. - Automatikusan záródó, tökéletes szigetelésû ajtók. - Higiénikus, könnyen tisztántartható lekerekített sarkú polcok - Beépített elektronikus vezérlõ, mely önmagában kielégíti a HACCP által támasztott követelményeket - Kamra tetején elhelyezett hûtõaggregát - Egy és kétajtós változat M2 (egyajtós) M2 (kétajtós) Hosszúság (mm) Mélység (mm) Magasság (mm) Ajtók száma 1 2 Polcok száma (ajtónként) 3 3 Tömeg (Kg) Űrtartalom (m3) 1,47 2,87 Feszültség/Frekvencia (V/HZ) 230/50 230/50 Felvett elektromos teljesítmény (W) Kompresszor teljesítmény (HP) 5/8 1 Hűtőteljesítmény ( C W) Hűtési hőmérséklettartomány ( C) Átlagos relatív páratartalom (%) Leolvasztás A*/E* A*/E* Kondenzátor V* V* Elpárologtató V* V* Hűtőközeg/Töltetmennyiség (gr) R404A/360 R404A/600 *A Automatikus, *E - Elektromos V* - Ventilációs 9.

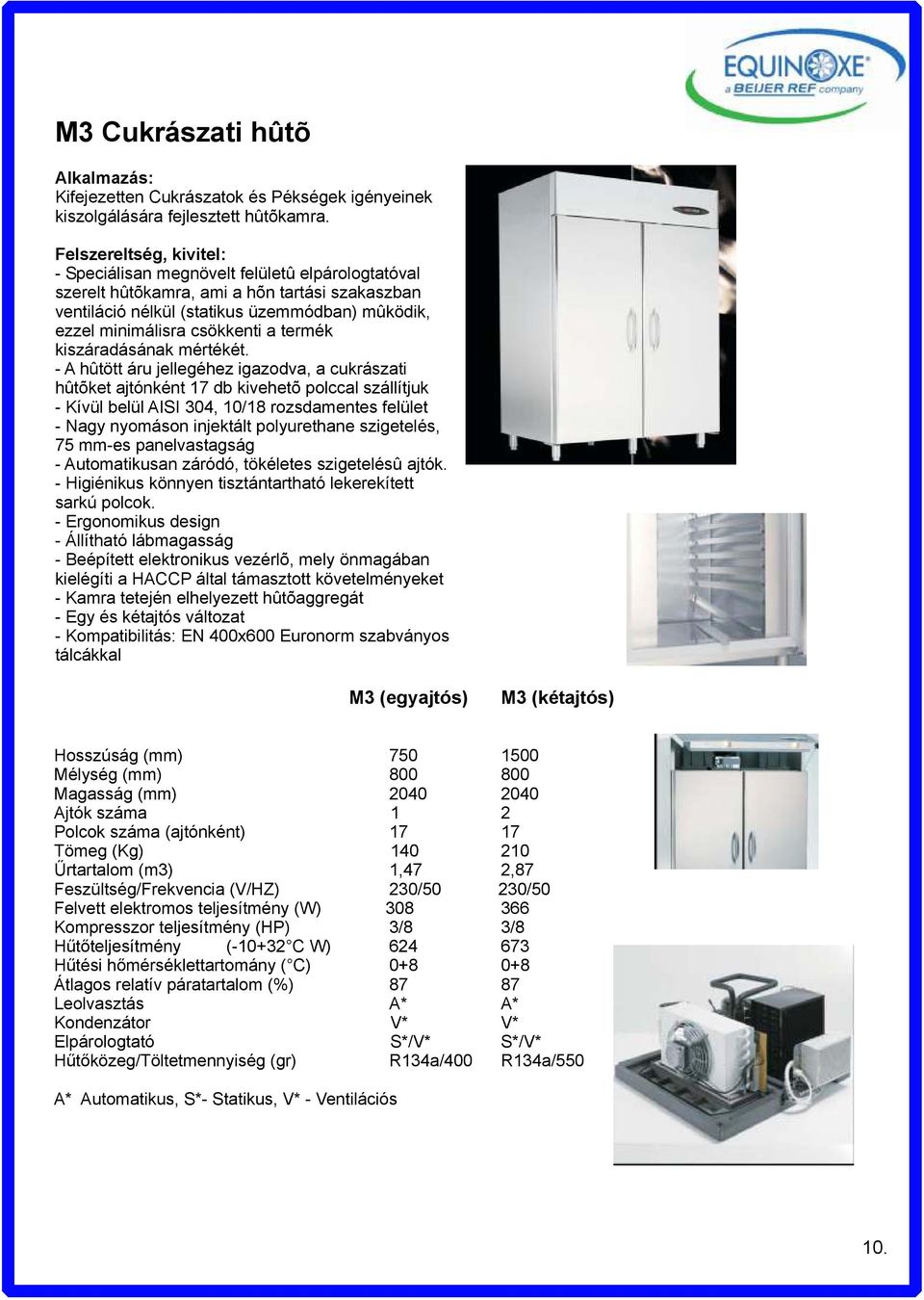

11 M3 Cukrászati hûtõ Kifejezetten Cukrászatok és Pékségek igényeinek kiszolgálására fejlesztett hûtõkamra. - Speciálisan megnövelt felületû elpárologtatóval szerelt hûtõkamra, ami a hõn tartási szakaszban ventiláció nélkül (statikus üzemmódban) mûködik, ezzel minimálisra csökkenti a termék kiszáradásának mértékét. - A hûtött áru jellegéhez igazodva, a cukrászati hûtõket ajtónként 17 db kivehetõ polccal szállítjuk - Kívül belül AISI 304, 10/18 rozsdamentes felület - Nagy nyomáson injektált polyurethane szigetelés, 75 mm-es panelvastagság - Automatikusan záródó, tökéletes szigetelésû ajtók. - Higiénikus könnyen tisztántartható lekerekített sarkú polcok. - Beépített elektronikus vezérlõ, mely önmagában kielégíti a HACCP által támasztott követelményeket - Kamra tetején elhelyezett hûtõaggregát - Egy és kétajtós változat - Kompatibilitás: EN 400x600 Euronorm szabványos tálcákkal M3 (egyajtós) M3 (kétajtós) Hosszúság (mm) Mélység (mm) Magasság (mm) Ajtók száma 1 2 Polcok száma (ajtónként) Tömeg (Kg) Űrtartalom (m3) 1,47 2,87 Feszültség/Frekvencia (V/HZ) 230/50 230/50 Felvett elektromos teljesítmény (W) Kompresszor teljesítmény (HP) 3/8 3/8 Hűtőteljesítmény ( C W) Hűtési hőmérséklettartomány ( C) Átlagos relatív páratartalom (%) Leolvasztás A* A* Kondenzátor V* V* Elpárologtató S*/V* S*/V* Hűtőközeg/Töltetmennyiség (gr) R134a/400 R134a/550 A* Automatikus, S*- Statikus, V* - Ventilációs 10.

12 M4 Kombinált hûtõ-fagyasztó Ez a változat egy kombinált normálhûtõ és mélyhûtõ részbõl álló ikerkamra. (Egy egyajtós M1 és egy egyajtós M2 kamra kombinációja) - A két hûtött tér két független hûtõaggregáttal rendelkezik, ezzel biztonságosabb a mûködés, és mindkét kamrarész hõmérséklete függetlenül szabályozható. - Kívül belül AISI 304, 10/18 rozsdamentes felület - Nagy nyomáson injektált polyurethane szigetelés, 75 mm-es panelvastagság - Automatikusan záródó, tökéletes szigetelésû ajtók. - Higiénikus, könnyen tisztántartható lekerekített sarkú polcok. - Beépített elektronikus vezérlõ, mely önmagában kielégíti a HACCP által támasztott követelményeket - Kamra tetején elhelyezett hûtõaggregát M4 Hosszúság (mm) 1500 Mélység (mm) 800 Magasság (mm) 2040 Ajtók száma 2 Polcok száma (ajtónként) 17 Tömeg (Kg) 260 Űrtartalom (m3) 1,47 + 1,47 Feszültség/Frekvencia (V/HZ) 230/50 Felvett elektromos teljesítmény (W) Kompresszor teljesítmény (HP) 3/8 + 1/2 Hűtőteljesítmény ( C W) Hűtési hőmérséklettartomány ( C) -2+8 / Leolvasztás A*/E* Kondenzátor V* Elpárologtató V* Hűtőközeg/Töltetmennyiség (gr) R134a/350 ; R404A/500 A* Automatikus, E*- Elektromos, V* - Ventilációs 11.

13 M6 Csemegehûtõ Csemegeáru és tejtermék tárolására kifejlesztett hûtõkamra. - Speciálisan megnövelt felületû elpárologtatóval szerelt hûtõkamra, ami alacsony ventilációval képes a hõmérséklet fenntartására, ezzel biztosítva a magas páratartalmat, ezzel csökkentve a betárolt áru kiszáradását. - Kívül belül AISI 304, 10/18 rozsdamentes felület - Nagy nyomáson injektált polyurethane szigetelés, 75 mm-es panelvastagság - Automatikusan záródó, tökéletes szigetelésû ajtók. - Az ajtók opcionálisan készülhetnek üvegbõl, és kérhetõ osztott ajtóval egyik, vagy akár mindkét oldalon. - Higiénikus könnyen tisztántartható lekerekített sarkú polcok. - Beépített elektronikus vezérlõ, mely önmagában kielégíti a HACCP által támasztott követelményeket - Kamra tetején elhelyezett hûtõaggregát - Egy és kétajtós változat - Kompatibilitás: GN 2/1 szabványos tálcákkal, edényekkel M6 (egyajtós) M6 (kétajtós) Hosszúság (mm) Mélység (mm) Magasság (mm) Ajtók száma 1 2 Polcok száma (ajtónként) 3 3 Tömeg (Kg) Űrtartalom (m3) 1,18 2,35 Feszültség/Frekvencia (V/HZ) 230/50 230/50 Felvett elektromos teljesítmény (W) Kompresszor teljesítmény (HP) 3/8 3/8 Hűtőteljesítmény ( C W) Hűtési hőmérséklettartomány ( C) Átlagos relatív páratartalom (%) Leolvasztás A* A* Kondenzátor V* V* Elpárologtató V* V* Hűtőközeg/Töltetmennyiség (gr) R134a/400 R134a/525 A* Automatikus, V* - Ventilációs 12.

14 M7 Vendéglátóipari mélyhûtõ Mélyhûtõ tároló kamra fagyasztott konyhai alapanyagok tárolására. - Kívül belül AISI /18 rozsdamentes felület - Nagy nyomáson injektált polyurethane szigetelés, 75 mm-es panelvastagság. - Automatikusan záródó, tökéletes szigetelésû ajtók. - Higiénikus könnyen tisztántartható lekerekített sarkú polcok - Beépített elektronikus vezérlõ, mely önmagában kielégíti a HACCP által támasztott követelményeket - Kamra tetején elhelyezett hûtõaggregát - Egy és kétajtós változat M7 (egyajtós) M7 (kétajtós) Hosszúság (mm) Mélység (mm) Magasság (mm) Ajtók száma 1 2 Polcok száma (ajtónként) 3 3 Tömeg (Kg) Űrtartalom (m3) 1,18 2,35 Feszültség/Frekvencia (V/HZ) 230/50 230/50 Felvett elektromos teljesítmény (W) Kompresszor teljesítmény (HP) 1/2 7/8 Hűtőteljesítmény ( C W) Hűtési hőmérséklettartomány ( C) Átlagos relatív páratartalom (%) Leolvasztás A*/E* A*/E* Kondenzátor V* V* Elpárologtató V* V* Hűtőközeg/Töltetmennyiség (gr) R404A/360 R404A/550 *A Automatikus, *E - Elektromos V* - Ventilációs 13.

15 M9 Kombinált mini hûtõkamra Ez a függõlegesen két független térbõl álló hûtõ, ideális megoldás a kis mennyiségû, ám külön tárolandó termékek hûtésére. Az egyik tér a különlegesen érzékeny termékeknek lett kifejlesztve, mint például hal, a másik pedig bármilyen frissáru hûtésre alkalmas. - A két hûtött tér két független hûtõaggregáttal és elektronikus szabályzással rendelkezik, ezzel biztosítja a lehetõ legnagyobb biztonságot és tökéletes szabályozhatóságot, kamránként különkülön. - Kívül belül AISI /18 rozsdamentes felület - Nagy nyomáson injektált polyurethane szigetelés, 75 mm-es panelvastagság - Automatikusan záródó, tökéletes szigetelésû ajtók - Higiénikus, könnyen tisztántartható, lekerekített sarkú polcok - Beépített elektronikus vezérlõk, melyek önmagukban kielégítik a HACCP által támasztott követelményeket - Kamra tetején elhelyezett hûtõ aggregátok - Kompatibilitás: GN 2/1 szabványos tálcákkal, edényekkel M9 Hosszúság (mm) 750 Mélység (mm) 800 Magasság (mm) 2040 Ajtók száma 2 Polcok száma (ajtónként) 2-3 Tömeg (Kg) 120 Összes űrtartalom (m3) 1,26 Feszültség/Frekvencia (V/HZ) 230/50 Felvett elektromos teljesítmény (összes) (W) 340 Kompresszor teljesítmény (összes) (HP) 3/8 Hűtőteljesítmény (összes) ( C W) 494 Hűtési hőmérséklettartomány ( C) -2+8 / -2-4 Átlagos relatív páratartalom (%) 80/85 Leolvasztás A*E*/A* Kondenzátor V* Elpárologtató V*/S* Hűtőközeg/Töltetmennyiség (összesen)(gr) R134a/350 A* Automatikus, E*- Elektromos, V* - Ventilációs, S* - Statikus 14.

16 Q1 Keskeny hûtõvitrin A Q1 hûtõvitrint, vendéglátó ipari félkész és vagy késztermékek tárolására fejlesztették ki, de igény illetve szükség szerint felhasználható alapanyag hûtõként is. - Az alaptípus az egyajtós változat, de egyedi igények szerint rendelhetõ több ajtóval, fiókokkal, vagy ajtó és fiók kombinációval - Kívül belül AISI /18 rozsdamentes felület - Nagy nyomáson injektált polyurethane szigetelés, 75 mm-es panelvastagság - Automatikusan záródó, tökéletes szigetelésû ajtó - Higiénikus, könnyen tisztántartható, lekerekített sarkú polcok - Beépített elektronikus vezérlõ, melyek önmagában kielégíti a HACCP által támasztott követelményeket - Vitrin tetején elhelyezett hûtõaggregát - Kompatibilitás: GN 1/1 szabványos tálcákkal, edényekkel Q1 Hosszúság (mm) 500 Mélység (mm) 700 Magasság (mm) 2040 Ajtók száma 1 Polcok száma (ajtónként) 3 Tömeg (Kg) 90 Űrtartalom (m3) 0,88 Feszültség/Frekvencia (V/HZ) 230/50 Felvett elektromos teljesítmény (W) 166 Kompresszor teljesítmény (HP) 1/5 Hűtőteljesítmény ( C W) 225 Hűtési hőmérséklettartomány ( C) Átlagos relatív páratartalom (%) 75 Leolvasztás A* Kondenzátor V* Elpárologtató V* Hűtőközeg/Töltetmennyiség (gr) R134a/350 A* Automatikus, V* - Ventilációs 15.

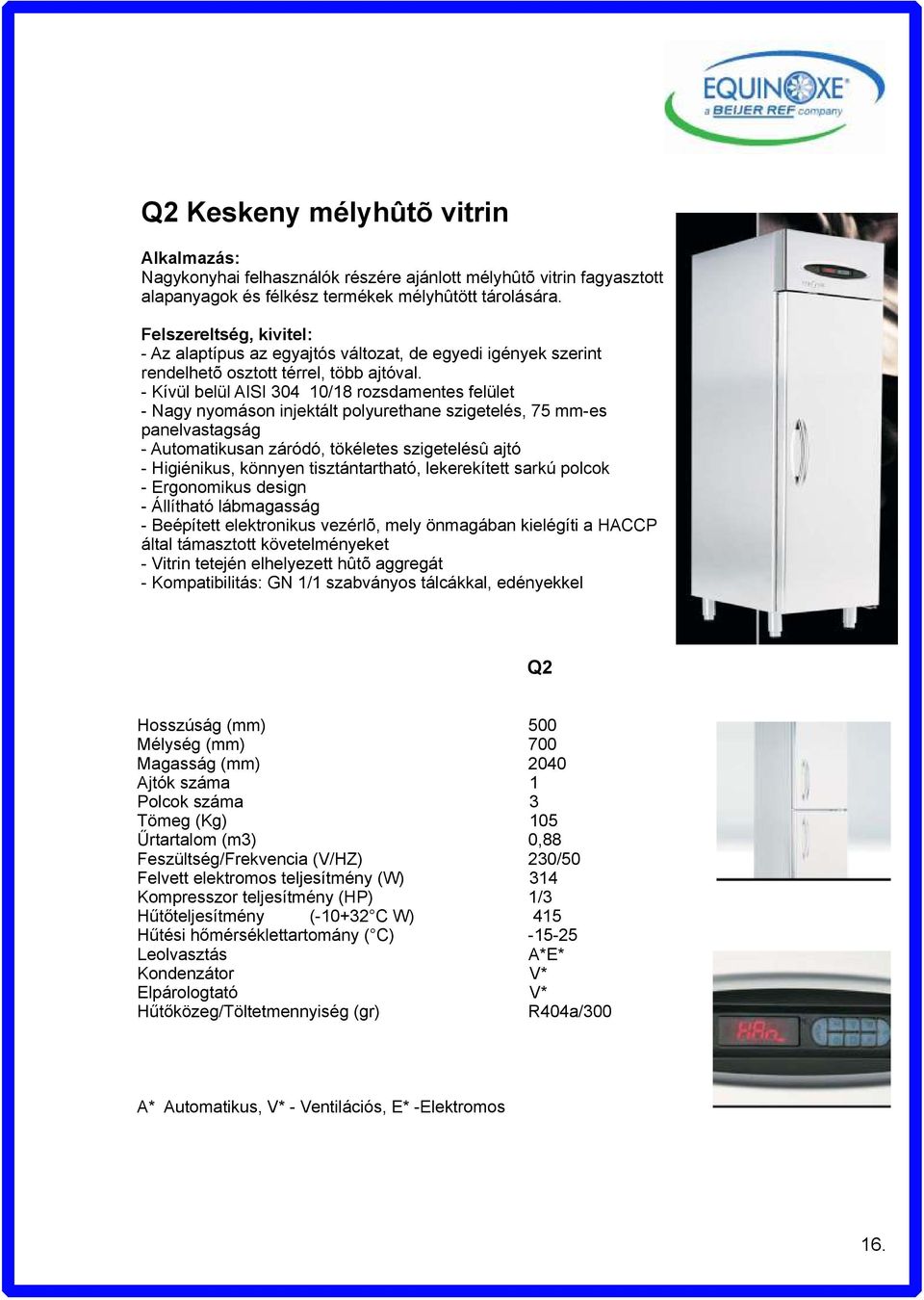

17 Q2 Keskeny mélyhûtõ vitrin Nagykonyhai felhasználók részére ajánlott mélyhûtõ vitrin fagyasztott alapanyagok és félkész termékek mélyhûtött tárolására. - Az alaptípus az egyajtós változat, de egyedi igények szerint rendelhetõ osztott térrel, több ajtóval. - Kívül belül AISI /18 rozsdamentes felület - Nagy nyomáson injektált polyurethane szigetelés, 75 mm-es panelvastagság - Automatikusan záródó, tökéletes szigetelésû ajtó - Higiénikus, könnyen tisztántartható, lekerekített sarkú polcok - Beépített elektronikus vezérlõ, mely önmagában kielégíti a HACCP által támasztott követelményeket - Vitrin tetején elhelyezett hûtõ aggregát - Kompatibilitás: GN 1/1 szabványos tálcákkal, edényekkel Q2 Hosszúság (mm) 500 Mélység (mm) 700 Magasság (mm) 2040 Ajtók száma 1 Polcok száma 3 Tömeg (Kg) 105 Űrtartalom (m3) 0,88 Feszültség/Frekvencia (V/HZ) 230/50 Felvett elektromos teljesítmény (W) 314 Kompresszor teljesítmény (HP) 1/3 Hűtőteljesítmény ( C W) 415 Hűtési hőmérséklettartomány ( C) Leolvasztás A*E* Kondenzátor V* Elpárologtató V* Hűtőközeg/Töltetmennyiség (gr) R404a/300 A* Automatikus, V* - Ventilációs, E* -Elektromos 16.

18 Q3 Keskeny hûtõvitrin érzékeny termékekhez A Q3 hûtõvitrint kifejezetten érzékeny élemiszerek, pl. halak hûtõtárolására fejlesztették ki. A hûtõ különlegessége, hogy az elpárologtató a hõszigetelõ panelon belül, közvetlenül a belsõ fegyverzet alatt helyezkedik el. Ezzel ventiláció nélkül biztosítja az egyenletes hõmérsékletet a teljes kamratesten belül. - Két típus: egyajtós és fiókos. - A fiókok teljes egészében kiemelhetõk. - Kívül belül AISI /18 rozsdamentes felület - Nagy nyomáson injektált polyurethane szigetelés, 75 mm-es panelvastagság - Automatikusan záródó, tökéletes szigetelésû ajtók - Higiénikus, könnyen tisztántartható, lekerekített sarkú polcok - Beépített elektronikus vezérlõ, mely önmagában kielégíti a HACCP által támasztott követelményeket - Vitrin tetején elhelyezett hûtõaggregát - Kompatibilitás: GN 1/1 szabványos tálcákkal, edényekkel (ajtós kivitel esetén) Q3 (egyajtós) Q3 (fiókos) Hosszúság (mm) Mélység (mm) Magasság (mm) Ajtók / Fiókok száma 1 5 Polcok száma 3 - Tömeg (Kg) Űrtartalom (m3) 0,88 0,88 Feszültség/Frekvencia (V/HZ) 230/50 230/50 Felvett elektromos teljesítmény (W) Kompresszor teljesítmény (HP) 1/3 1/3 Hűtőteljesítmény ( C W) Hűtési hőmérséklettartomány ( C) Leolvasztás A* A* Kondenzátor V* V* Elpárologtató S* S* Hűtőközeg/Töltetmennyiség (gr) R134a/350 R134a/350 A Automatikus, V* - Ventilációs, S*- Statikus 17.

19 X1 Snack hûtõvitrin Profi nagykonyhai, vendéglátó ipari hûtõvitrin zöldség, tejtermék vagy csemegeáru hûtve tárolásához. Az egyedi fejlesztésû ABF elpárologtató rendszere teszi kiemelten energiatakarékossá az X hûtõvitrin családot. - Az X1 vitrin ABF (Air Back Flow) elpárologtató rendszerrel készül. A hûtõvitrin hátulján elhelyezett rozsdamentes elpárologtató kíméletes, de hatékony cirkulációt idéz elõ. Ezzel biztosítja az egyenletes hõmérsékletet, és az energiatakarékos üzemeltetést. - Kívül belül AISI /18 rozsdamentes felület - Kis alapterületének köszönhetõen könnyen elhelyezhetõ, jól variálható - Nagynyomáson injektált polyurethane szigetelés - Automatikusan záródó, tökéletes szigetelésû ajtó - Higiénikus, könnyen tisztántartható, lekerekített sarkú polcok - Beépített elektronikus vezérlõ - Vitrin tetején elhelyezett hûtõ aggregát X1 Hosszúság (mm) 600 Mélység (mm) 600 Magasság (mm) 1885 Ajtók száma 1 Polcok száma 3 Tömeg (Kg) 105 Űrtartalom (m3) 0,68 Feszültség/Frekvencia (V/HZ) 230/50 Felvett elektromos teljesítmény (W) 303 Kompresszor teljesítmény (HP) 1/5 Hűtőteljesítmény ( C W) 379 Hűtési hőmérséklettartomány ( C) Átlagos relatív páratartalom (%) 80 Leolvasztás A* Kondenzátor V* Elpárologtató V* Hűtőközeg/Töltetmennyiség (gr) R404A/260 A* Automatikus, V* - Ventilációs 18.

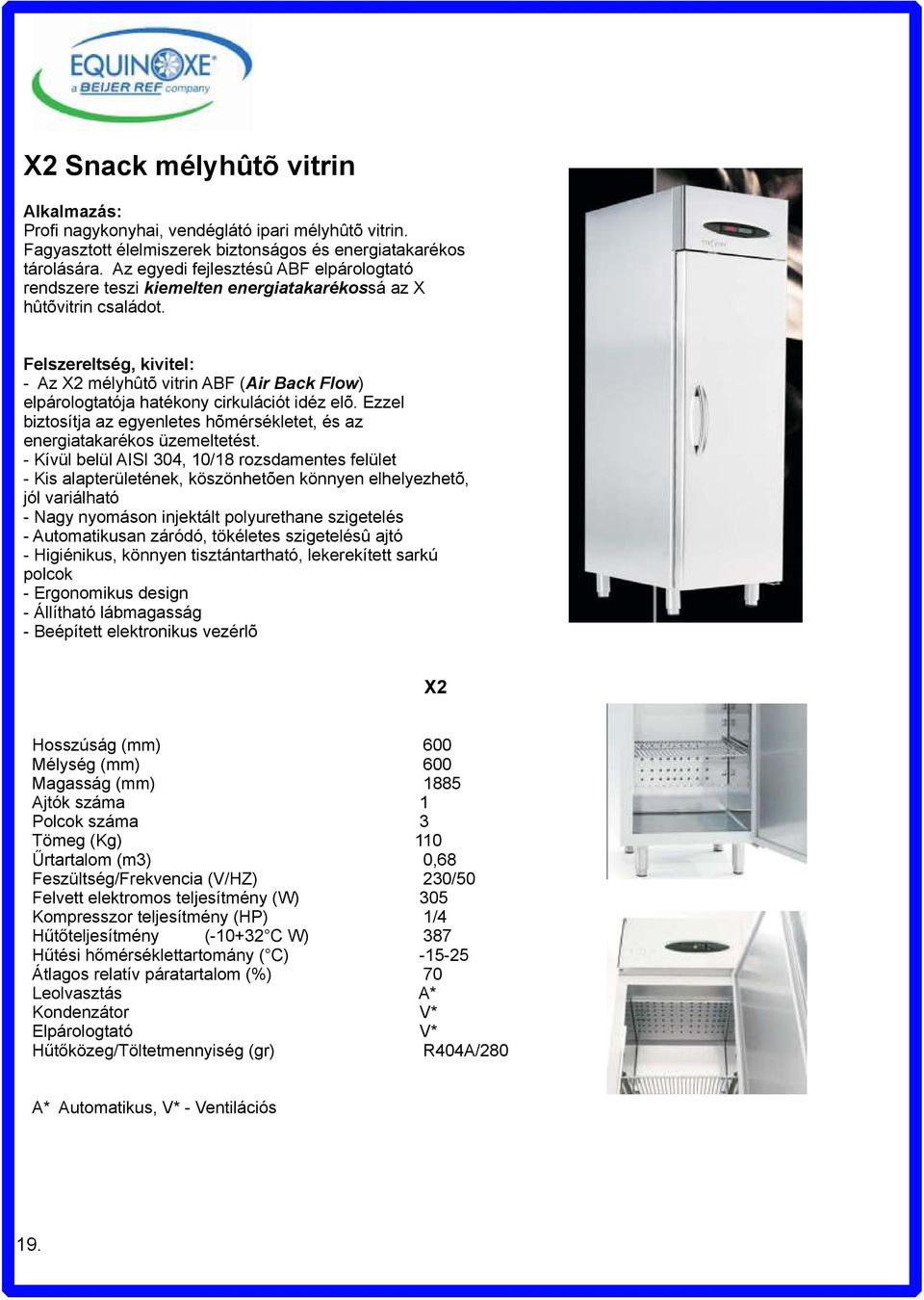

20 X2 Snack mélyhûtõ vitrin Profi nagykonyhai, vendéglátó ipari mélyhûtõ vitrin. Fagyasztott élelmiszerek biztonságos és energiatakarékos tárolására. Az egyedi fejlesztésû ABF elpárologtató rendszere teszi kiemelten energiatakarékossá az X hûtõvitrin családot. - Az X2 mélyhûtõ vitrin ABF (Air Back Flow) elpárologtatója hatékony cirkulációt idéz elõ. Ezzel biztosítja az egyenletes hõmérsékletet, és az energiatakarékos üzemeltetést. - Kívül belül AISI 304, 10/18 rozsdamentes felület - Kis alapterületének, köszönhetõen könnyen elhelyezhetõ, jól variálható - Nagy nyomáson injektált polyurethane szigetelés - Automatikusan záródó, tökéletes szigetelésû ajtó - Higiénikus, könnyen tisztántartható, lekerekített sarkú polcok - Beépített elektronikus vezérlõ X2 Hosszúság (mm) 600 Mélység (mm) 600 Magasság (mm) 1885 Ajtók száma 1 Polcok száma 3 Tömeg (Kg) 110 Űrtartalom (m3) 0,68 Feszültség/Frekvencia (V/HZ) 230/50 Felvett elektromos teljesítmény (W) 305 Kompresszor teljesítmény (HP) 1/4 Hűtőteljesítmény ( C W) 387 Hűtési hőmérséklettartomány ( C) Átlagos relatív páratartalom (%) 70 Leolvasztás A* Kondenzátor V* Elpárologtató V* Hűtőközeg/Töltetmennyiség (gr) R404A/280 A* Automatikus, V* - Ventilációs 19.

21 X3 Snack hûtõvitrin érzékeny termékekhez Profi nagykonyhai, vendéglátó ipari hûtõvitrin kifejezetten érzékeny, kényes élelmiszeripari alapanyagok hûtésére, amilyen például hal. A tökéletes funkció magas energia-hatékonysággal párosul a berendezésben, mert egyedi fejlesztésû elpárologtató rendszere kiemelten energiatakarékossá teszi. - Nagyteljesítményû hûtési rendszer a kényes élelmiszeripari termékek igényeihez igazítva. - Kívül belül AISI /18 rozsdamentes felület - Kis alapterületének köszönhetõen könnyen elhelyezhetõ, jól variálható - Az alapfelszereltség 5db kivehetõ mûanyag tároló rekeszt tartalmaz - Nagy nyomáson injektált polyurethane szigetelés - Automatikusan záródó, tökéletes szigetelésû ajtó - Beépített elektronikus vezérlõ - Vitrin tetején elhelyezett hûtõaggregát X3 Hosszúság (mm) 600 Mélység (mm) 600 Magasság (mm) 1885 Ajtók száma 1 Tároló rekeszek száma: 5 Tömeg (Kg) 107 Űrtartalom (m3) 0,68 Feszültség/Frekvencia (V/HZ) 230/50 Felvett elektromos teljesítmény (W) 303 Kompresszor teljesítmény (HP) 1/5 Hűtőteljesítmény ( C W) 379 Hűtési hőmérséklettartomány ( C) 0+6 Átlagos relatív páratartalom (%) 80 Leolvasztás A* Kondenzátor V* Elpárologtató V* Hűtőközeg/Töltetmennyiség (gr) R404A/260 A* Automatikus, V* - Ventilációs 20.
