1 Albacomp Számítástechnikai Zrt Székesfehérvár, Mártírok útja 9. Tel: 06 22/ * Fax: 06 22/ Kezelési Útmutató Classmate PC hordozható számítógépekhez 1

2 Tartalomjegyzék Bevezetés 3 Figyelmeztetés tanároknak 3 A biztonság érdekében 3 A Classmate PC gondozása 4 A Classmate PC kívülr l 4 Elüls nézet 4 Baloldali nézet 5 Jobboldali nézet 5 Technikai paraméterek 6 Els lépések 7 Az akkumulátor behelyezése 7 Az akkumulátor töltése 7 A Classmate PC fogyasztásának csökkentése 8 Kijelz nyitása 8 A Classmate PC bekapcsolása 8 Állapot LED-ek 9 Gyorsbillenty k 9 Touch Pad 10 LCD pixelhiba 10 Tájékoztató 12 A melléklet Megfelel ségi nyilatkozat 14 2

3 BEVEZETÉS Figyelmeztetés tanároknak A termék 6 évnél id sebb iskolás gyermekeknek lett tervezve. Figyeljen arra, hogy a gyerekek még az els használat el tt megértsék, hogy a termék egy taneszköz, és nem egy játék. 10 év alatti gyerekek csak felügyelet mellett használják a gépet. A gyerekeknek megfelel en el kell magyarázni a gép, az adapter, az akkumulátor és a tápkábel használatát. Figyeljen arra, hogy a tápkábel, a kisebb alkatrészek és a kivehet alkatrészek ne kerüljenek a fiatalabb gyerekek kezébe, erre az id sebb diákok figyelmét is fel kell hívni. Bármilyen alkatész vagy mozgó rész hiányát a diákok egyb l jelezzék a tanárnak. Ajánlott, hogy a diákok folyamatosan 30 percnél tovább ne használják a gépet, ha mégis így lenne, egy 5 perces szünetet tartsanak a használat során. A gép hibátlan m ködése érdekében id nként vizsgálja meg, ellen rizze a tápegységet, a tápkábelt és az akkumulátort. Szükség esetén cserélje ezeket az alkatrészeket. A biztonság érdekében Az els használat el tt a diákokkal a következ biztonsági el írásokat kell tisztázni: Ne ejtse le, nyomja össze vagy álljon rá a Classmate PC-re Ne tegyen rá nehéz tárgyat Ne tegye egyenetlen felületre Ne tegyen tárgyakat a ventilátor kifújó nyílása elé, mert túlmelegedéshez vezethet Ne használja a Classmate PC-t széls séges id járási körülmények között Ne tegye ki nagy h hatásnak Ne tegye mágneses mez közelébe Ne tegye ki a közvetlen napsugárzásnak Ne használja nedves, nyirkos helyen 3

4 Ne hagyja a Classmate PC-t bekapcsolva, ha zárt helyre teszi, hordtáskában vagy dobozban tárolja A Classmate PC gondozása Ne permetezzen vizet vagy bármilyen tisztító folyadékot közvetlenül a kijelz re Ne tisztítsa a Classmate PC-t ha közvetlenül a fali aljzatba van csatlakoztatva Figyeljen arra, hogy a Classmate PC-t kikapcsolt állapotban tisztítsa, kissé nedves ruhával Amikor nem használja a Classmate PC-t figyeljen, hogy a fedele csukva legyen, hogy óvja a portól Figyeljen arra, hogy a Touch Pad-re ne kerüljön semmilyen szennyez dés Mindig csatlakoztassa fali aljzatba a Classmate PC-t, hogy óvja az akkumulátor élettartamát Elüls nézet A Classmate PC kívülr l 1. Beépített webkamera 2. Billenty zet 3. Touch Pad 4. Beépített hangszóró 5. LCD kijelz 6. Állapot LED-ek 7. Ki / Bekapcsoló gomb 4

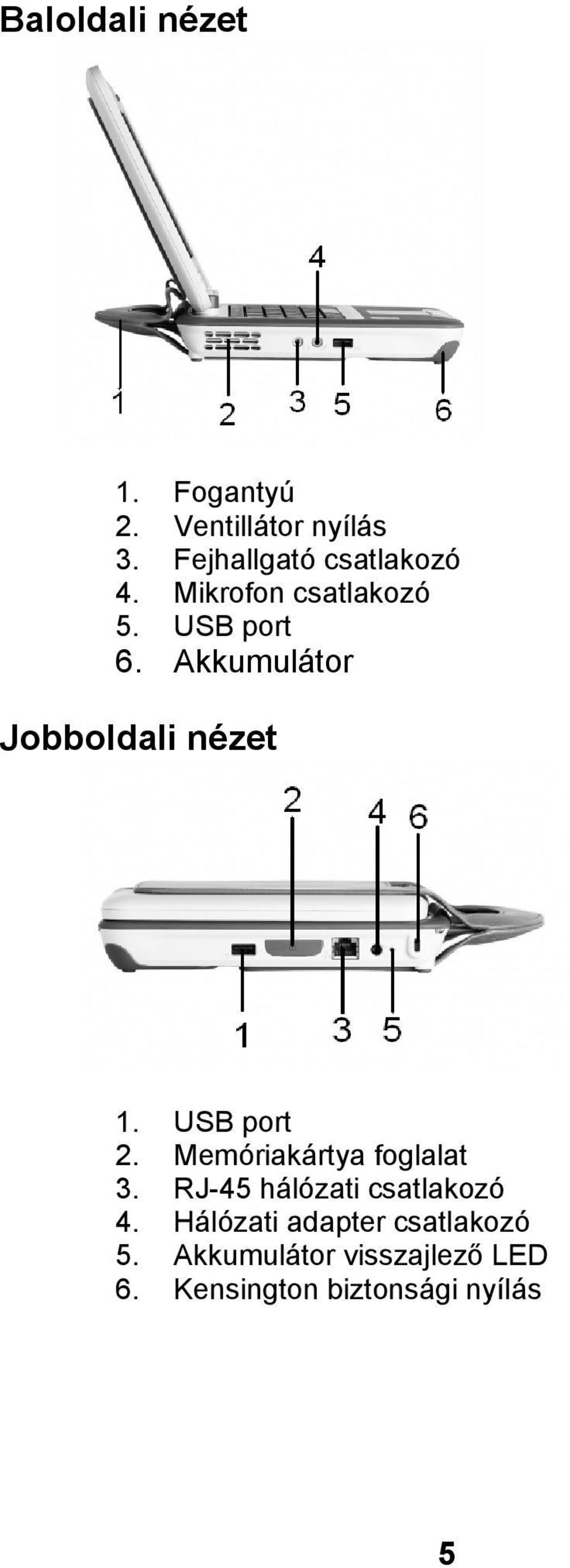

5 Baloldali nézet 1. Fogantyú 2. Ventillátor nyílás 3. Fejhallgató csatlakozó 4. Mikrofon csatlakozó 5. USB port 6. Akkumulátor Jobboldali nézet 1. USB port 2. Memóriakártya foglalat 3. RJ-45 hálózati csatlakozó 4. Hálózati adapter csatlakozó 5. Akkumulátor visszajlez LED 6. Kensington biztonsági nyílás 5

6 Technikai praméterek Processzor Intel Atom N GHZ 533MHz FSB Memória DDR2 667MHz SO-DDR2 Chipset Intel 945GSE + ICH7-M Hangrendszer Realtek ALC662 LAN vezérl 10/100MB Ethernet Wireless LAN b/g Billenty zet 77 gombos magyar Touch Pad Normál méret, görget területtel, 2db gombbal Kijelz 8,9 LCD, 1024x600 felbontás Merevlemez SSD Flash Disk vagy 1,8 HDD Kártyaolvasó SD / MMC kompatibilis Akkumulátor Li-Ion 4 cellás 4400mAh vagy 6 cellás 7200mAh Tápegység 40W Portok 1x tápegység csatlakozó 2x USB 2.0 csatlakozó 1x RJ-45 csatlakozó 1x mikrofon csatlakozó 1x fejhallgató csatlakozó 2 in 1 kártyaolvasó Hangszóró 2 x 1w beépített Méretek 241 x 198,5 x 40,5 mm Súly 1,52kg HHD-vel és 4 cellás akkumulátorral 6

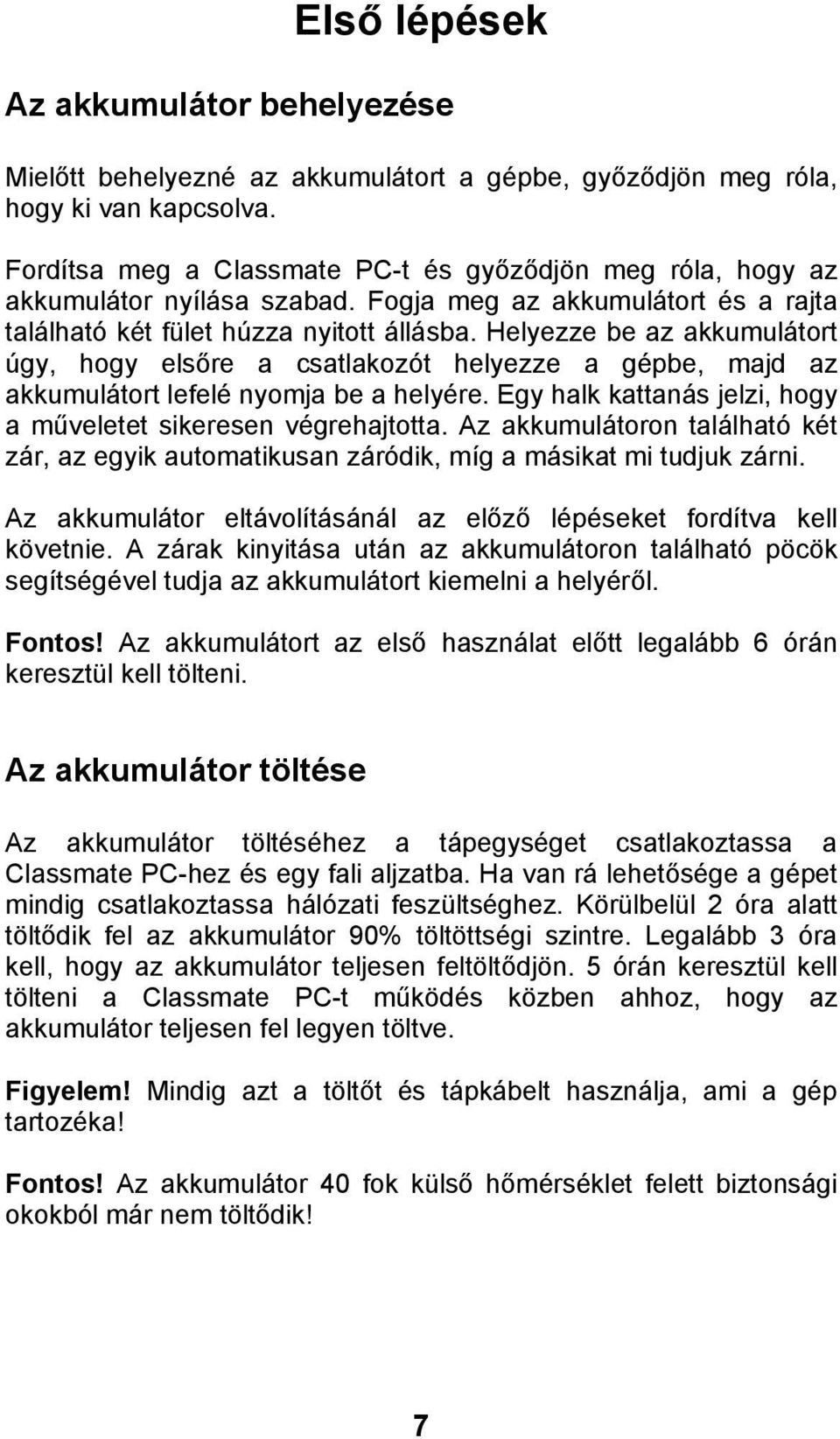

7 Els lépések Az akkumulátor behelyezése Miel tt behelyezné az akkumulátort a gépbe, gy z djön meg róla, hogy ki van kapcsolva. Fordítsa meg a Classmate PC-t és gy z djön meg róla, hogy az akkumulátor nyílása szabad. Fogja meg az akkumulátort és a rajta található két fület húzza nyitott állásba. Helyezze be az akkumulátort úgy, hogy els re a csatlakozót helyezze a gépbe, majd az akkumulátort lefelé nyomja be a helyére. Egy halk kattanás jelzi, hogy a m veletet sikeresen végrehajtotta. Az akkumulátoron található két zár, az egyik automatikusan záródik, míg a másikat mi tudjuk zárni. Az akkumulátor eltávolításánál az el z lépéseket fordítva kell követnie. A zárak kinyitása után az akkumulátoron található pöcök segítségével tudja az akkumulátort kiemelni a helyér l. Fontos! Az akkumulátort az els használat el tt legalább 6 órán keresztül kell tölteni. Az akkumulátor töltése Az akkumulátor töltéséhez a tápegységet csatlakoztassa a Classmate PC-hez és egy fali aljzatba. Ha van rá lehet sége a gépet mindig csatlakoztassa hálózati feszültséghez. Körülbelül 2 óra alatt tölt dik fel az akkumulátor 90% töltöttségi szintre. Legalább 3 óra kell, hogy az akkumulátor teljesen feltölt djön. 5 órán keresztül kell tölteni a Classmate PC-t m ködés közben ahhoz, hogy az akkumulátor teljesen fel legyen töltve. Figyelem! Mindig azt a tölt t és tápkábelt használja, ami a gép tartozéka! Fontos! Az akkumulátor 40 fok küls h mérséklet felett biztonsági okokból már nem tölt dik! 7

8 A Classmate PC fogyasztásának csökkentése Ha nem használja a Classmate PC-t, akkor a fogyasztás csökkentése érdekében kapcsolja ki, vagy az Fn + F3 billenty kombinációval tegye alvó üzemmódba. Ebben üzemmódban a merevlemez és a kijelz nem kapnak áramot, így tovább használhatja a gépét. Ebb l üzemmódból a bekapcsoló gomb megnyomásával térhet vissza. Kijelz nyitása A kijelz nyitásához fogja meg a kijelz t középen egy kézzel, a másik kezével támassza meg a Classmate PC alját, majd gyengéden emelje a kijelz t. Figyelem! Soha ne csapja le a kijelz fedelét, ez sérüléshez vezethet! A Classmate PC bekapcsolása Lehet ség szerint csatlakoztassa a gépet a hálózati csatlakozóba. Feltöltött akkumulátorról is el tudja indítani a gépet, ha nincs lehet ség a csatlakoztatásra. A Classmate PC-t a billenty zet felett jobbra található gombbal tudja bekapcsolni. A gomb rövid ideig tartó nyomása után felvillan a Power ON LED, jelezve, hogy a gépet bekapcsolta. Ezután a gépre telepített operációs rendszer betölt dik, majd használhatja a gépét. A Classmate PC kikapcsolásánál figyeljen arra, hogy minden program be legyen zárva, majd finoman nyomja meg a bekapcsoló gombot. A gép automatikusan leáll. Figyelem! Soha ne kapcsolja ki a gépet, ha a merevlemez még használatban van, mert adatvesztést eredményezhet! 8

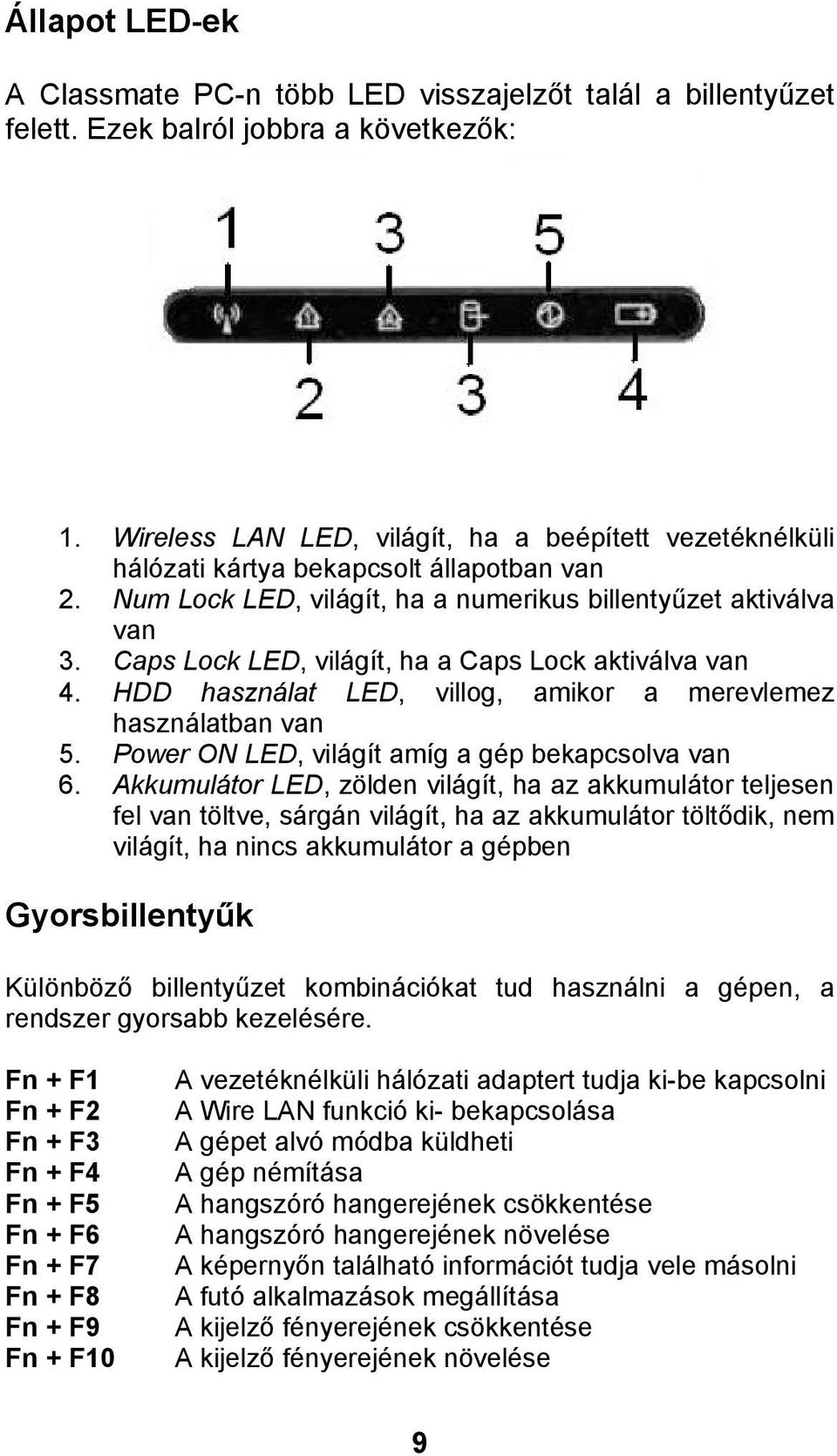

9 Állapot LED-ek A Classmate PC-n több LED visszajelz t talál a billenty zet felett. Ezek balról jobbra a következ k: 1. Wireless LAN LED, világít, ha a beépített vezetéknélküli hálózati kártya bekapcsolt állapotban van 2. Num Lock LED, világít, ha a numerikus billenty zet aktiválva van 3. Caps Lock LED, világít, ha a Caps Lock aktiválva van 4. HDD használat LED, villog, amikor a merevlemez használatban van 5. Power ON LED, világít amíg a gép bekapcsolva van 6. Akkumulátor LED, zölden világít, ha az akkumulátor teljesen fel van töltve, sárgán világít, ha az akkumulátor tölt dik, nem világít, ha nincs akkumulátor a gépben Gyorsbillenty k Különböz billenty zet kombinációkat tud használni a gépen, a rendszer gyorsabb kezelésére. Fn + F1 Fn + F2 Fn + F3 Fn + F4 Fn + F5 Fn + F6 Fn + F7 Fn + F8 Fn + F9 Fn + F10 A vezetéknélküli hálózati adaptert tudja ki-be kapcsolni A Wire LAN funkció ki- bekapcsolása A gépet alvó módba küldheti A gép némítása A hangszóró hangerejének csökkentése A hangszóró hangerejének növelése A képerny n található információt tudja vele másolni A futó alkalmazások megállítása A kijelz fényerejének csökkentése A kijelz fényerejének növelése 9

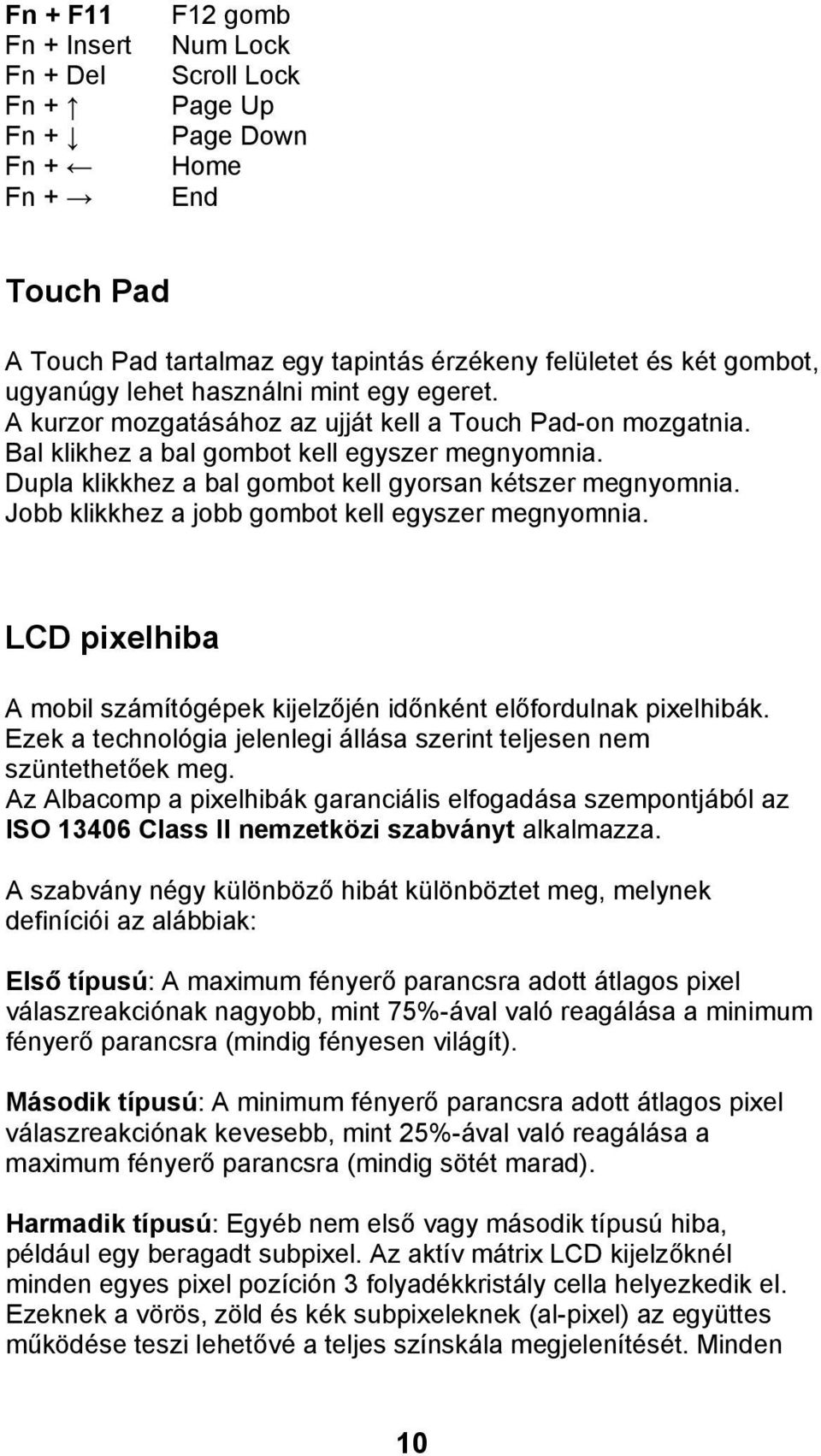

10 Fn + F11 Fn + Insert Fn + Del Fn + Fn + Fn + Fn + F12 gomb Num Lock Scroll Lock Page Up Page Down Home End Touch Pad A Touch Pad tartalmaz egy tapintás érzékeny felületet és két gombot, ugyanúgy lehet használni mint egy egeret. A kurzor mozgatásához az ujját kell a Touch Pad-on mozgatnia. Bal klikhez a bal gombot kell egyszer megnyomnia. Dupla klikkhez a bal gombot kell gyorsan kétszer megnyomnia. Jobb klikkhez a jobb gombot kell egyszer megnyomnia. LCD pixelhiba A mobil számítógépek kijelz jén id nként el fordulnak pixelhibák. Ezek a technológia jelenlegi állása szerint teljesen nem szüntethet ek meg. Az Albacomp a pixelhibák garanciális elfogadása szempontjából az ISO Class II nemzetközi szabványt alkalmazza. A szabvány négy különböz hibát különböztet meg, melynek definíciói az alábbiak: Els típusú: A maximum fényer parancsra adott átlagos pixel válaszreakciónak nagyobb, mint 75%-ával való reagálása a minimum fényer parancsra (mindig fényesen világít). Második típusú: A minimum fényer parancsra adott átlagos pixel válaszreakciónak kevesebb, mint 25%-ával való reagálása a maximum fényer parancsra (mindig sötét marad). Harmadik típusú: Egyéb nem els vagy második típusú hiba, például egy beragadt subpixel. Az aktív mátrix LCD kijelz knél minden egyes pixel pozíción 3 folyadékkristály cella helyezkedik el. Ezeknek a vörös, zöld és kék subpixeleknek (al-pixel) az együttes m ködése teszi lehet vé a teljes színskála megjelenítését. Minden 10

11 egyes cellát egy egyedi tranzisztor vezérel, mely közvetlenül a cella felett található. A tranzisztor meghibásodásakor az adott képpont mindig vörösen, zölden vagy kéken világít. (A tapasztalatok szerint ez a leggyakrabban el forduló hiba.) Csoporthiba: Kett vagy több hibás pixel egy 5x5 képpontos területen. ISO Class II szerint az elfogadott hibák száma típusonként 1 millió pixelre vonatkoztatva 1. típus - 2 db 2. típus - 2 db 3. típus - 5 db 4. típus - 2 db Például egy 1024x768 felbontású kijelz n ( pixel) a következ még elfogadhatónak tekinthet. Els típusú (fényes) pixelek száma = 2 x / = 1,57 Második típusú (fekete) pixelek száma = 2 x / = 1,57 Harmadik típusú (vörös/zöld/kék) pixelek száma = 5 x / = 3,93 Tehát 2 mindig fényes pixelt már nem enged meg a szabvány 1024x768 felbontású kijelz n. A maximum engedélyezett hibák száma 1024x768 felbontású kijelz n (els + második + harmadik típusú): 5 képpont hiba, melyb l maximum egy lehet fényes, egy sötét és három vörös, zöld vagy kék. Ezen kívül a csoporthiba szabály kimondja, hogy nem lehet több mint kett hibás fényes vagy sötét pixel egy 5 képpont sugarú területen. Szintén hibásnak számít az a kijelz, ahol egy 5x5 képpontos területen 2 vagy több vörös, zöld vagy kék pixel fordul el. 11

12 Tájékoztató Tisztelt Vásárló! Az Ön által vásárolt elektronikai készülék veszélyes hulladéknak min sül alkatrészt tartalmazhat, amely súlyosan károsíthatja a környezetet! Az elektromos készülék hulladékká válásakor a 264/2004 (IX.23.) kormányrendelet értelmében nem kezelhet háztartási hulladékként, nem helyezhet el a települési szilárd hulladékokkal együtt, hanem gy jtése elkülönítve történik. A kormányrendelet értelmében cégünknek, az Albacomp Számítástechnikai Zrt.-nek át kell vennie az általa forgalomba hozott elektronikai berendezésb l származó hulladékot. Az elkülönített gy jtés értelmében visszavételi és begy jtési rendszer áll az Ön rendelkezésére. Az elektronikai berendezésb l származó hulladékot az Albacomp Zrt. térítésmentesen átveszi Önt l az alábbi kirendeltségein: Átvételi pont Cím Budapest 1139 Budapest, Frangepán u Debrecen 4025 Debrecen, Piac u Gy r 9023 Gy r, Szabolcska út 1/b. Miskolc 3525 Miskolc, Kazinczy F. u. 20. Pécs 7633 Pécs, Szántó Kovács J. u. 3. Székesfehérvár 8000 Székesfehérvár, Mártírok útja 9. Kirendeltségeink mellett az alábbi hulladékkezel partnereinkkel is felveheti a kapcsolatot: Ekofutur Kft. Telephely1: 2421 Nagyvenyim-Mélykút, 0216 hrsz. Telephely2: 9700 Szombathely, 020/3. hrsz. Kapcsolattartó: Várvölgyi Szilárd Tel.: (06) ekofutur3@ekofutur.hu Enviroinvest-Waste Kft. Telephely: 2220 Vecsés, Széchenyi u. 87. Kapcsolattartó: Nagy Tamás Tel.: (06) , (06) 29/ nagyt@enviroinvest-waste.hu 12

13 KomVerTer Kft. Telephely: 6500 Baja, Kölcsey Ferenc u. 31. Kapcsolattartó: Papp Em ke Tel.: (06) Rolfim Szövetkezet Telephely: Szigetszentmiklós, Gyártelep hrsz /29 Kapcsolattartó: L rincz Judit Tel.: (06) , (06) 1/ postmaster@rolfim.t-online.hu Köszönjük, hogy nálunk vásárolt! 13

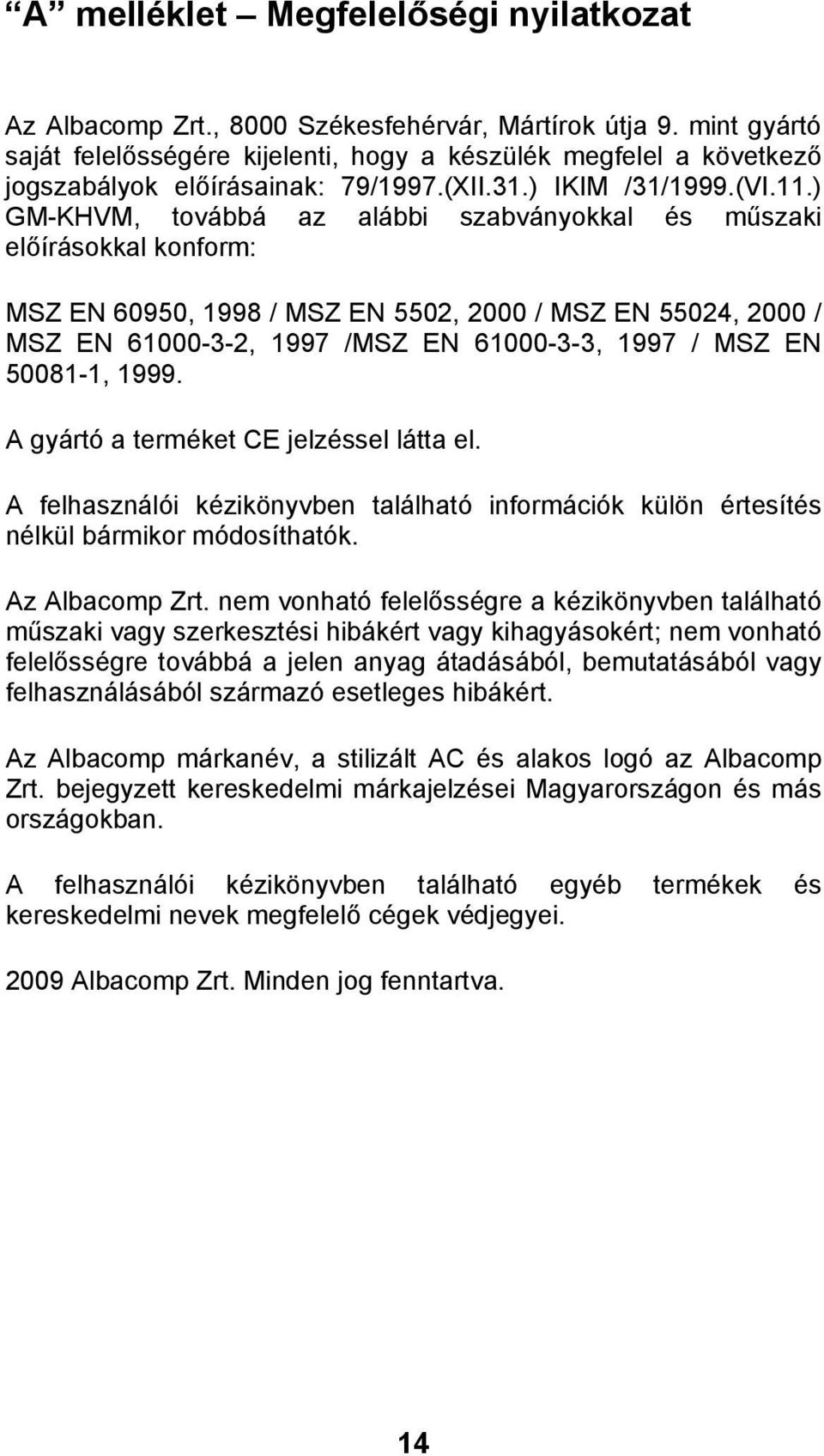

14 A melléklet Megfelel ségi nyilatkozat Az Albacomp Zrt., 8000 Székesfehérvár, Mártírok útja 9. mint gyártó saját felel sségére kijelenti, hogy a készülék megfelel a következ jogszabályok el írásainak: 79/1997.(XII.31.) IKIM /31/1999.(VI.11.) GM-KHVM, továbbá az alábbi szabványokkal és m szaki el írásokkal konform: MSZ EN 60950, 1998 / MSZ EN 5502, 2000 / MSZ EN 55024, 2000 / MSZ EN , 1997 /MSZ EN , 1997 / MSZ EN , A gyártó a terméket CE jelzéssel látta el. A felhasználói kézikönyvben található információk külön értesítés nélkül bármikor módosíthatók. Az Albacomp Zrt. nem vonható felel sségre a kézikönyvben található m szaki vagy szerkesztési hibákért vagy kihagyásokért; nem vonható felel sségre továbbá a jelen anyag átadásából, bemutatásából vagy felhasználásából származó esetleges hibákért. Az Albacomp márkanév, a stilizált AC és alakos logó az Albacomp Zrt. bejegyzett kereskedelmi márkajelzései Magyarországon és más országokban. A felhasználói kézikönyvben található egyéb termékek és kereskedelmi nevek megfelel cégek védjegyei Albacomp Zrt. Minden jog fenntartva. 14
