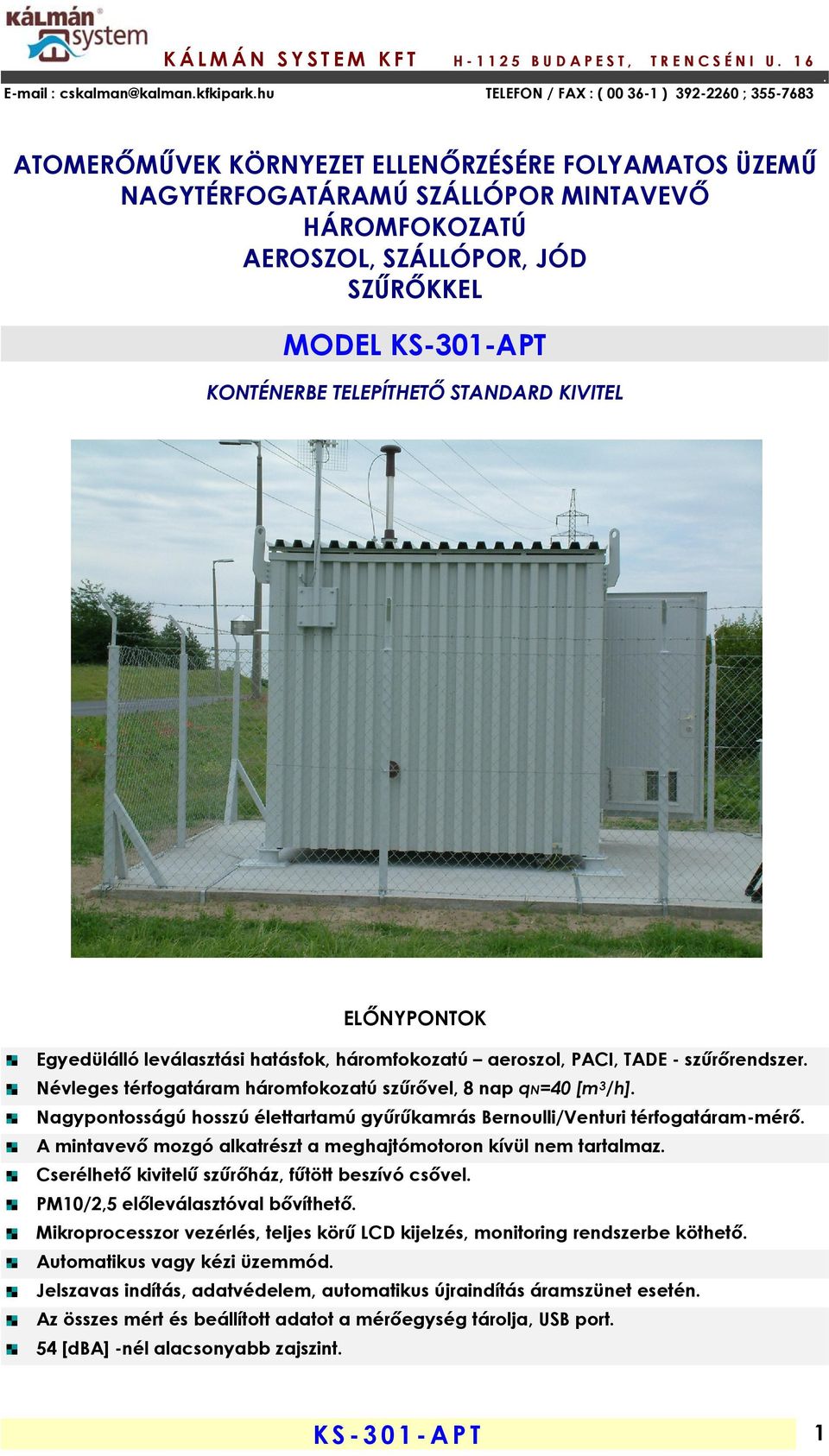

1 KÁLMÁN SYSTEM KFT H-1125 BUDAPEST, TRENCSÉNI U 16 cskalman@kalmankfkiparkhu TELEFON / FAX : ( ) ; ATOMERŐMŰVEK KÖRNYEZET ELLENŐRZÉSÉRE FOLYAMATOS ÜZEMŰ NAGYTÉRFOGATÁRAMÚ SZÁLLÓPOR MINTAVEVŐ HÁROMFOKOZATÚ AEROSZOL, SZÁLLÓPOR, JÓD SZŰRŐKKEL MODEL KS-301-APT KONTÉNERBE TELEPÍTHETŐ STANDARD KIVITEL ELŐNYPONTOK Egyedülálló leválasztási hatásfok, háromfokozatú aeroszol, PACI, TADE - szűrőrendszer Névleges térfogatáram háromfokozatú szűrővel, 8 nap qn=40 [m 3 /h] Nagypontosságú hosszú élettartamú gyűrűkamrás Bernoulli/Venturi térfogatáram-mérő A mintavevő mozgó alkatrészt a meghajtómotoron kívül nem tartalmaz Cserélhető kivitelű szűrőház, fűtött beszívó csővel PM10/2,5 előleválasztóval bővíthető Mikroprocesszor vezérlés, teljes körű LCD kijelzés, monitoring rendszerbe köthető Automatikus vagy kézi üzemmód Jelszavas indítás, adatvédelem, automatikus újraindítás áramszünet esetén Az összes mért és beállított adatot a mérőegység tárolja, USB port 54 [dba] -nél alacsonyabb zajszint KS-301-APT 1

2 KÁLMÁN SYSTEM KFT H-1125 BUDAPEST, TRENCSÉNI U 16 cskalman@kalmankfkiparkhu TELEFON / FAX : ( ) ; Rendeltetés A KS-301-APT típusú nagytérfogatáramú mintavevő készülék a levegőben található szállópor, szilárd részecskék, aeroszolok, jód folyamatos, hosszú idejű mintavételezésére alkalmas /1 ábra/ A mintavevőben lévő három rétegű szűrő - aeroszol, PACI, TEDA - expozíciós időtől függően naponta közel 800 [m 3 ] levegőben lévő aeroszol, szilárd részecske, jódgőz gyakorlatilag teljes kiszűrését teszi lehetővé A nagy levegő mennyiség a szennyezőanyagok nagypontosságú analíziséhez, aktivitás ellenőrzéshez elegendő feldúsított mintát ad A beszívó szerkezet és a térfogatáram-mérő egy egységet alkot A beszívó szerkezetbe épített, különleges kivitelű, kalibrált gyűrűkamrás Bernoulli/Venturi áramlásmérő garantálja a tartós, hosszú időtartamú, biztonságos mintavételt A mérő és szabályozó elektronika minden mérési adatot tárol, monitoring hálózathoz csatlakoztatható, felkészített a távoli ki és be kapcsolásra A mintavevőbe épített áramlástechnikai gép, fokozott élettartamú, energiatakarékos, alacsony zajkibocsátású és fordulatú oldalcsatornás szivattyú A mérési módszer megfelel az EN ISO ANSI ismert szabvány javaslatának is 2 Műszaki leírás, térfogatáram mérés Az 1 ábrán bemutatott KS-301-APT tartós üzemű nagytérfogatáramú szállópor aeroszol, jód mintavevő a következő főbb részegységekből áll: A térfogatáram mérővel ősszépített beszívó szerkezet Mintavevő cső konténer áthidalással, csatlakozásokkal, cső tartó konzollal Három rétegű szűrő tartóház, fűthető leszívó csővel Oldalcsatornás szivattyú motorral összeépítve, alapkerettel Rezgéscsillapítóval, fal-áthidaló szerkezettel felszerelt kifúvó vezeték Mérő, adattároló egység csatlakozó kábelekkel, nyomás és hőmérsékletmérő A külső légtérből az EPA ANSI ajánlásoknak megfelelően kialakított, beszívó szerkezeten, rövid egyenes csőszakaszon, Bernoulli/Venturi térfogatáram-mérőn fűthető csővezetéken keresztül áramló levegőből a szilárd részecskéket az szűrőházban elhelyezett Ø196 [mm] aeroszol szűrő, a jódot a PACI szűrő, továbbá a granulált aktív szénréteget tartalmazó szűrő fogja fel A nagy tisztaságú levegő a hosszabbító csövön, oldalcsatornás szivattyún, kifúvócsövön, át a külső légtérbe kerül KS-301-APT 2

3 KÁLMÁN SYSTEM KFT H-1125 BUDAPEST, TRENCSÉNI U 16 cskalman@kalmankfkiparkhu TELEFON / FAX : ( ) ; Aeroszol szűrő ( Ø196 [mm] ) nagy portároló képessége, lehetővé teszi, hogy a KS-301-APT mintavevő fordulatszám szabályzó nélkül is rendeltetés szerűen működjön Hat éves adatgyűjtés bizonyítja: korlátozott energia ellátás és csökkentett zajszint mellet az aktuálisan beállított térfogatáram (q=46 [m 3 /h]) 8 nap után mindössze [%] al mérséklődik Bernoulli/Venturi áramcső differenciál és statikus nyomás jelét, a beszívott levegő hőmérséklet jelét feldolgozva méri az átszívott levegő mennyiségét [m 3 /h], a mintavétel alatt átszívott összes térfogatot [m 3 ] - ben továbbá a mintavétel időtartamát A 3 ábrán a radioaktiv finom részecskék felfogására használatos szűrőház és aktivszén granulátum tartó doboz töltésre kész állapotban, 4 ábrán a beszívó szerkezetet látható 1 ábra KS-301-APT 3

4 KÁLMÁN SYSTEM KFT H-1125 BUDAPEST, TRENCSÉNI U 16 cskalman@kalmankfkiparkhu TELEFON / FAX : ( ) ; ábra 3 ábra KS-301-APT 4

5 KÁLMÁN SYSTEM KFT H-1125 BUDAPEST, TRENCSÉNI U 16 cskalman@kalmankfkiparkhu TELEFON / FAX : ( ) ; ábra 5 ábra KS-301-APT 5

6 KÁLMÁN SYSTEM KFT H-1125 BUDAPEST, TRENCSÉNI U 16 cskalman@kalmankfkiparkhu TELEFON / FAX : ( ) ; ábra KS-301-APT 6

7 KÁLMÁN SYSTEM KFT H-1125 BUDAPEST, TRENCSÉNI U 16 cskalman@kalmankfkiparkhu TELEFON / FAX : ( ) ; ábra 3 Műszaki adatok Maximális térfogatáram : q max = 50 [m 3 /h] Névleges térfogatáram aeroszol, jódszűrőkkel: qn = 46 [m 3 /h] Portárolóképesség: 1100 [mg] Szivattyú-mintavevő rendszer jelleggörbéi 5 ábra Aeroszol szűrő üvegszálas: Ø 196 [mm] MN85/90 A jódszűrő I átmérője, anyaga: Ø 196 [mm] PACI A jódszűrő II átmérője, anyaga: Ø 155 [mm] 207B TEDA A térfogatáram mérés pontossága: ± 2 [%] Leválasztási hatásfok aeroszol szűrő: 0,6 [µm] 99 [%] Leválasztási hatásfok jódgőz: 99 [%] Oldalcsatornás szivattyú adatai: 1,1 [kw], 230/400 [V], 50 [Hz] Zajszint konténeren kívül 6 m távra 54 dba ± 2 [%] Fűtés: 280 [W] Alapterület: kb 600*600 [mm] KS-301-APT 7

8 KÁLMÁN SYSTEM KFT H-1125 BUDAPEST, TRENCSÉNI U 16 cskalman@kalmankfkiparkhu TELEFON / FAX : ( ) ; Tervezési alapadatok Mintavételi helyeken átlagos porkoncentráció 50 [µg/m³] Folyamatos mintavétel 8 nap Névleges térfogatáram, szűrőtől függően 45 [m³/h] [%] Aeroszol szűrőn összes pormennyiség, 8 nap 580 [mg] Minta levegő mennyisége, 8 nap [m³] 5 Irodalom István Kálmán: Development results and operation experiments gained by using impaktor with circular gap shaped nozzle Research Institute for Iron Industry, H- Budapest Aerosols in Science September 1981, Duisburg, Germany I Kálmán, Cs Kálmán, W Burger: Seminar für Emissionsmessungen von Stäuben, Aerosolen und Schwermetallen CH-Egerkingen, I Kálmán, Cs Kálmán, P Zombori, T Cziczó: High Volume Airborne Particle Sampler for Environmental Monitoring with Built-in PM 2-10 Pre-separator Installed in Containers International Environmental Technology P M Óvári: Speciation of nickel and vanadium in airborne dust Eu Research Course on Atmospheres Fr-Grenoble W Burger: Staub und Aerosole belasten Mensch und Umwelt Wasser Boden Luft UMWELTSCHUTZ 12/1998 Á Mészáros, I Kálmán: The application of PM2 preseparation impactor for high volume flow dust sampling Science of Hygiene 44, (2000) S Kapitány, I Kálmán: Measured radioaktivity of PM10/PM2,5 airborne dust pollution in the vicinity of Püspökszilágy radioaktive waste depository Journal of Aerosol Science EAC 2004 S A Nagy, I Kálmán, Cs Kálmán: Design and Evaluation of the KS-220 and KS-222 Annular Slit Nozzle PM10A/10B PM25A/25B PM1A/1B Cascade Impactors CEM 2007 International Conference on Emissioms Monitoring , 2007 KS-301-APT 8
