1 GRUNDFOS KEZELÉSI UTASÍTÁSOK Multilift MD, MLD Telepítési és üzemeltetési utasítás

2 Magyar (HU) Magyar (HU) Telepítési és üzemeltetési utasítás Az eredeti angol változat fordítása. TARTALOMJEGYZÉK Oldal 1. Biztonsági utasítások Általános rész Figyelemfelhívó jelzések A kezelőszemélyzet képzettsége és képzése A biztonsági előírások figyelmen kívül hagyásának veszélyei Biztonságos munkavégzés Az üzemeltetőre/kezelőre vonatkozó biztonsági előírások A karbantartási, felügyeleti és szerelési munkák biztonsági előírásai Önhatalmú átépítés és alkatrészelőállítás Meg nem engedett üzemmódok 3 2. A dokumentumban alkalmazott jelölések 3 3. Szállítási terjedelem MD MLD 3 4. Általános ismertetés Alkalmazási területek 5 5. Szállítás és tárolás 5 6. Termék leírás Átemelő berendezés LC 221 szintvezérlés 7 7. Az LC 221 szintvezérlés működése A kijelző leírása Beállítás menü Információ menü A hibajelzések leírása Az átemelő berendezés telepítése Általános tudnivalók Ajánlások az átemelő berendezés telepítésére Az átemelő berendezés telepítése Az LC 221 vezérlő telepítése Beépítés helye Gépészeti telepítés Elektromos csatlakozás Az LC 221 beállítása Bekötési rajz Beüzemelés Karbantartás és szerviz Mechanikai karbantartás Motor Villamos karbantartás A szintérzékelő tisztítása Szennyeződött átemelő berendezés és alkatrészek Hibakereső táblázat Műszaki adatok Átemelő berendezés Gyűjtőtartály Szivattyú LC 221 szintvezérlés Jelleggörbék Hulladékkezelés Biztonsági utasítások 1.1 Általános rész Figyelmeztetés A termék használatához termékismeret és tapasztalat szükséges. Csökkent fizikális, mentális vagy érzékelési képességekkel rendelkező személyeknek tilos a termék használata, hacsak hozzá értő személy felügyelet alatt nincsenek, vagy egy a biztonságukért felelős személy által ki nem lettek képezve a termék használatára. Gyermekek nem használhatják és nem játszhatnak ezzel a termékkel. Ebben a telepítési és üzemeltetési utasításban olyan alapvető szempontokat sorolunk fel, amelyeket be kell tartani a beépítéskor, üzemeltetés és karbantartás közben. Ezért ezt legkorábban a szerelés és üzemeltetés megkezdése előtt aszerelőnek illetve az üzemeltető szakembernek el kell olvasnia, és a beépítés helyén folyamatosan rendelkezésre kell állnia. Nem csak az ezen pont alatt leírt általános biztonsági előírásokat kell betartani, hanem a többi fejezetben leírt különleges biztonsági előírásokat is. 1.2 Figyelemfelhívó jelzések A közvetlenül a gépre felvitt jeleket, mint pl. az áramlási irányt jelző nyilat, a csatlakozások jelzését mindenképpen figyelembe kell venni és mindig olvasható állapotban kell tartani. 1.3 A kezelőszemélyzet képzettsége és képzése A kezelő, a karbantartó és a szerelő személyzetnek rendelkeznie kell az ezen munkák elvégzéséhez szükséges képzettséggel. A felelősségi kört és a személyzet felügyeletét az üzemeltetőnek pontosan szabályoznia kell. 1.4 A biztonsági előírások figyelmen kívül hagyásának veszélyei A biztonsági előírások figyelmen kívül hagyása nem csak személyeket és magát a szivattyút veszélyezteti, hanem kizár bármilyen gyártói felelősséget és kártérítési kötelezettséget is. Adott esetben a következő zavarok léphetnek fel: a készülék nem képes ellátni fontos funkcióit a karbantartás előírt módszereit nem lehet alkalmazni személyek mechanikai vagy villamos sérülés veszélyének vannak kitéve. 1.5 Biztonságos munkavégzés Az ebben a telepítési és üzemeltetési utasításban leírt biztonsági előírásokat, a baleset-megelőzés nemzeti előírásait és az adott üzem belső munkavédelmi-, üzemi- és biztonsági előírásait be kell tartani. 1.6 Az üzemeltetőre/kezelőre vonatkozó biztonsági előírások A mozgó részek védelmi burkolatainak üzem közben a helyükön kell lenniük. Ki kell zárni a villamos energia által okozott veszélyeket. Be kell tartani az MSZ 2364 sz. magyar szabvány és a helyi áramszolgáltató előírásait. 2

3 1.7 A karbantartási, felügyeleti és szerelési munkák biztonsági előírásai Az üzemeltetőnek figyelnie kell arra, hogy minden karbantartási, felügyeleti és szerelési munkát csak olyan, erre felhatalmazott és kiképzett szakember végezhessen, aki ezt a beépítési és üzemeltetési utasítást gondosan tanulmányozta és kielégítően ismeri. A szivattyún bármilyen munkát alapvetően csak kikapcsolt állapotban lehet végezni. A gépet az ezen telepítési és üzemeltetési utasításban leírt módon mindenképpen le kell állítani. A munkák befejezése után azonnal fel kell szerelni a gépre minden biztonsági- és védőberendezést és ezeket üzembe kell helyezni. 1.8 Önhatalmú átépítés és alkatrészelőállítás A szivattyút megváltoztatni vagy átépíteni csak a gyártó előzetes engedélyével szabad. Az eredeti és a gyártó által engedélyezett alkatrészek használata megalapozza a biztonságot. Az ettől eltérő alkatrészek beépítése a gyártót minden kárfelelősség alól felmenti. 1.9 Meg nem engedett üzemmódok A leszállított szivattyúk üzembiztonságát csak a jelen üzemeltetési és karbantartási utasítás "Alkalmazási terület" fejezete szerinti feltételek közötti üzemeltetés biztosítja. Aműszaki adatok között megadott határértékeket semmiképpen sem szabad túllépni. 2. A dokumentumban alkalmazott jelölések Vigyázat Megjegyz. Figyelmeztetés Az olyan biztonsági előírásokat, amelyek figyelmen kívül hagyása személyi sérülést okozhat, az általános Veszély-jellel jelöljük. Figyelmeztetés Ezt a kezelési utasítást kell alkalmazni a robbanásbiztos szivattyúknál. Az itt leírtakat ajánlott tekintetbe venni az alapkivitelű szivattyúknál is. Ez a jel azokra a biztonsági előírásokra hívja fel a figyelmet, amelyek figyelmen kívül hagyása a gépet vagy annak működését veszélyeztetheti. Itt a munkát megkönnyítő és a biztonságos üzemeltetést elősegítő tanácsok és megjegyzések találhatóak. 3. Szállítási terjedelem 3.1 MD A Grundfos Multilift MD átemelő berendezések komplett egységként kerülnek leszállításra gyűjtőtartállyal, visszacsapó pillangószelepekkel, érzékelő készlettel, két szivattyúval és kábellel az LC 221 vezérlésbe bekötve. A vezérlés el van látva tápkábellel és csatlakozó dugóval. A berendezéshez az alábbi tartozék csomagot mellékeljük: 1 x telepítési és üzemeltetési utasítás 1 gyors ismertető a vezérlőegység menürendszeréről 1 x DN 80 nyomóoldali átmeneti karima, DN 100 közdarabbal (külső átmérő 110 mm) 1 x DN 100 flexibilis tömlő két bilinccsel, a nyomóoldali cső bekötéséhez 1 x DN 70 flexibilis tömlő két bilinccsel, a kilevegőztető cső bekötéséhez 2 x csavar és rögzítőelem a tartály rögzítéséhez 3 csavar és alátét a befolyó tárcsa csőcsatlakozásának rözítéséhez, ha szükséges 1 x ajakos tömítés, DN x ajakos tömítés, DN 50, a membránszivattyúhoz vagy belépő csonkként, DN 50 1 x tömítés készlet, DN 80, 8 db M16x65 csavar, anyák és alátétek (galvanizált). 3.2 MLD A Grundfos Multilift MLD átemelő berendezések komplett egységként kerülnek leszállításra gyűjtőtartállyal, visszacsapó pillangószelepekkel, érzékelő készlettel, két szivattyúval és kábellel az LC 221 vezérlésbe bekötve. A vezérlés el van látva tápkábellel és csatlakozó dugóval. A berendezéshez az alábbi tartozék csomagot mellékeljük: 1 x telepítési és üzemeltetési utasítás 1 gyors ismertető a vezérlőegység menürendszeréről 1 x DN 80 nyomóoldali átmeneti karima, DN 100 közdarabbal (külső átmérő 110 mm) 1 x DN 100 flexibilis tömlő két bilinccsel, a nyomóoldali cső bekötéséhez 1 x DN 70 flexibilis tömlő két bilinccsel, a kilevegőztető cső bekötéséhez 4 x csavar és rögzítőelem a tartály rögzítéséhez 1 x ajakos tömítés, DN x flexibilis tömlőcsatlakozó két bilinccsel, DN 50, kézi membránszivattyú vagy egy beömlés csatlakoztatásához, DN 50 1 x tömítés készlet, DN 80, 8 db M16x65 csavar, anyák és alátétek (galvanizált). Magyar (HU) 3

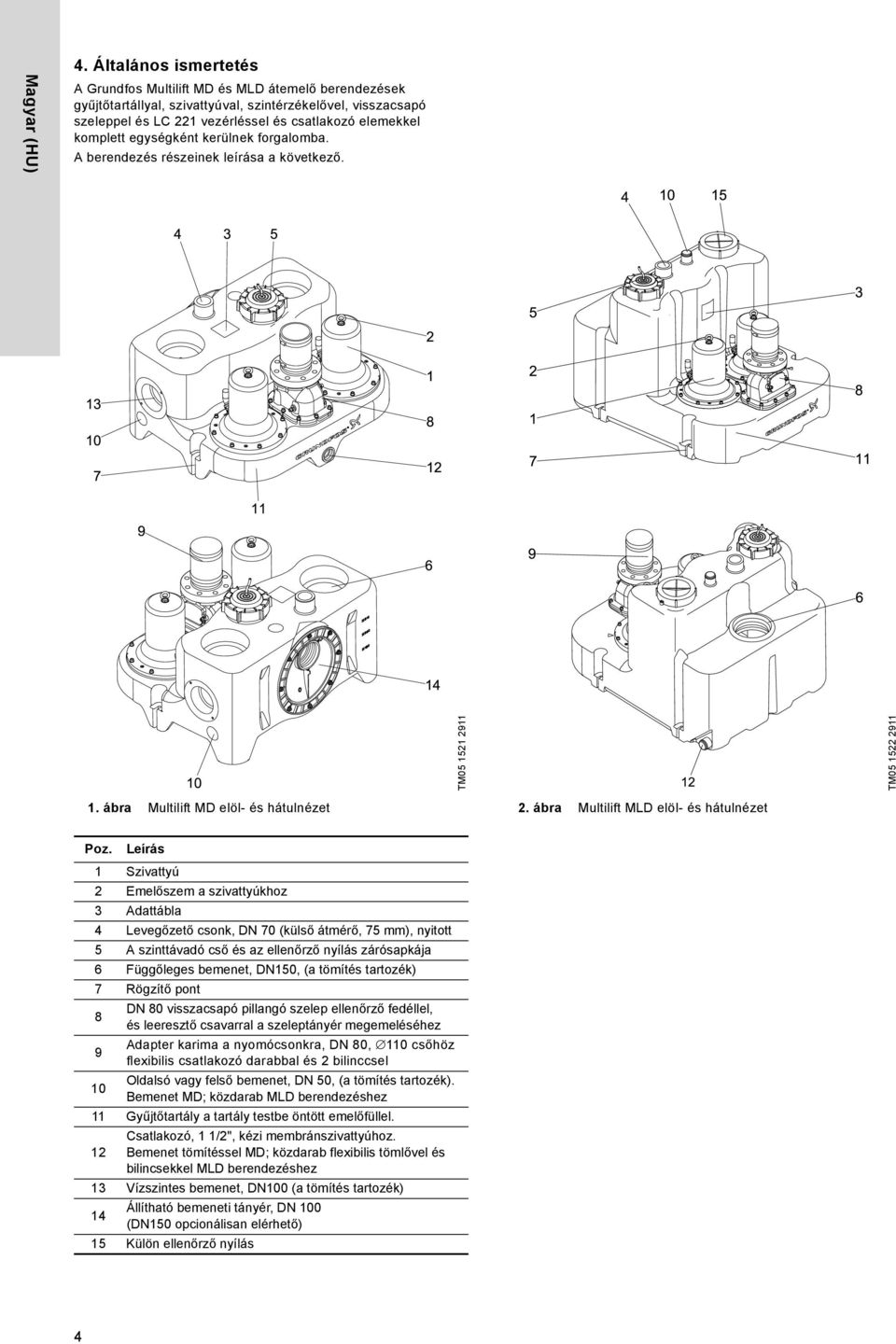

4 Magyar (HU) 4. Általános ismertetés A Grundfos Multilift MD és MLD átemelő berendezések gyűjtőtartállyal, szivattyúval, szintérzékelővel, visszacsapó szeleppel és LC 221 vezérléssel és csatlakozó elemekkel komplett egységként kerülnek forgalomba. A berendezés részeinek leírása a következő. TM TM ábra Multilift MD elöl- és hátulnézet 2. ábra Multilift MLD elöl- és hátulnézet Poz. Leírás 1 Szivattyú 2 Emelőszem a szivattyúkhoz 3 Adattábla 4 Levegőzető csonk, DN 70 (külső átmérő, 75 mm), nyitott 5 A szinttávadó cső és az ellenőrző nyílás zárósapkája 6 Függőleges bemenet, DN150, (a tömítés tartozék) 7 Rögzítő pont 8 9 DN 80 visszacsapó pillangó szelep ellenőrző fedéllel, és leeresztő csavarral a szeleptányér megemeléséhez Adapter karima a nyomócsonkra, DN 80, 110 csőhöz flexibilis csatlakozó darabbal és 2 bilinccsel 10 Oldalsó vagy felső bemenet, DN 50, (a tömítés tartozék). Bemenet MD; közdarab MLD berendezéshez 11 Gyűjtőtartály a tartály testbe öntött emelőfüllel. Csatlakozó, 1 1/2", kézi membránszivattyúhoz. 12 Bemenet tömítéssel MD; közdarab flexibilis tömlővel és bilincsekkel MLD berendezéshez 13 Vízszintes bemenet, DN100 (a tömítés tartozék) 14 Állítható bemeneti tányér, DN 100 (DN150 opcionálisan elérhető) 15 Külön ellenőrző nyílás 4

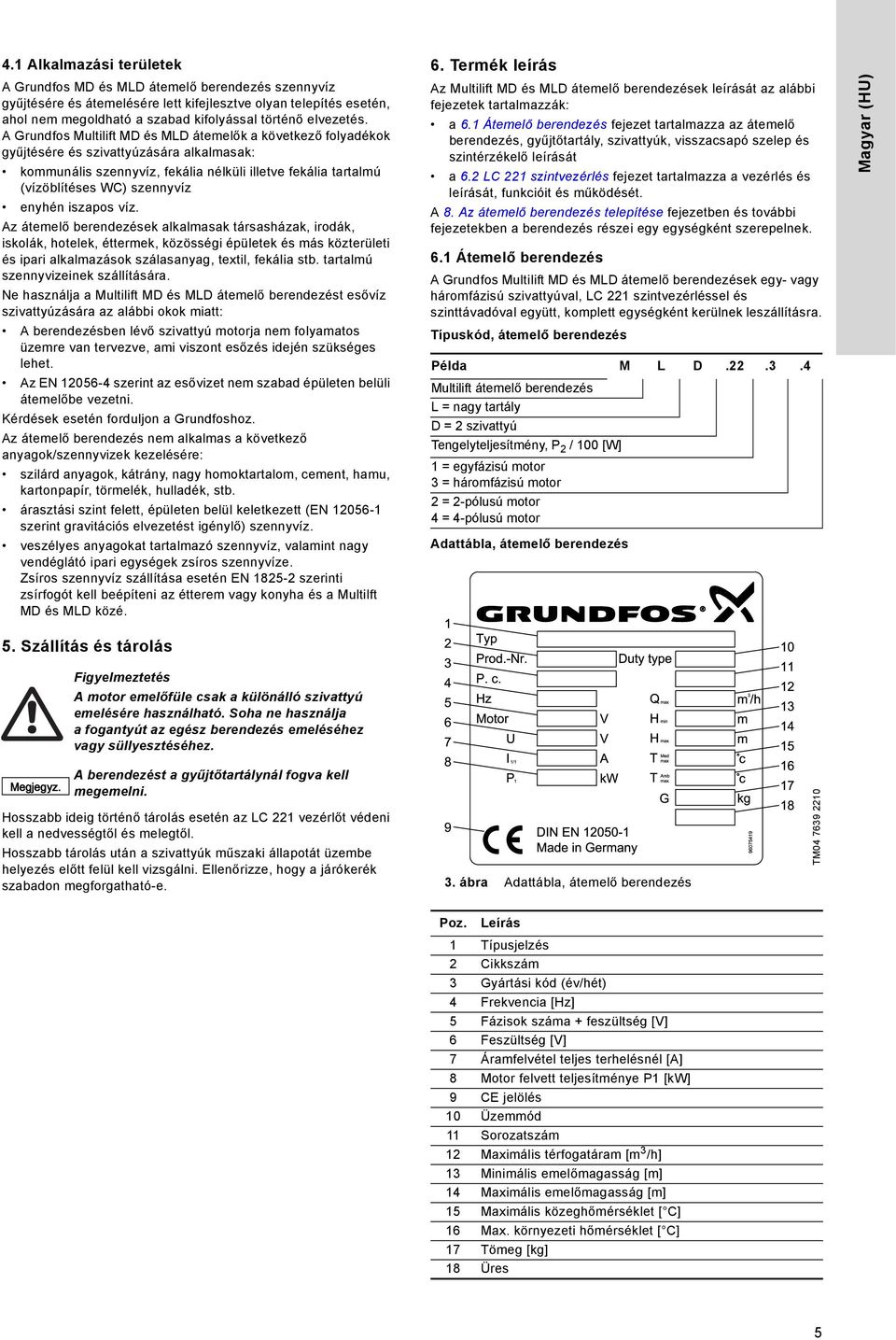

5 4.1 Alkalmazási területek A Grundfos MD és MLD átemelő berendezés szennyvíz gyűjtésére és átemelésére lett kifejlesztve olyan telepítés esetén, ahol nem megoldható a szabad kifolyással történő elvezetés. A Grundfos Multilift MD és MLD átemelők a következő folyadékok gyűjtésére és szivattyúzására alkalmasak: kommunális szennyvíz, fekália nélküli illetve fekália tartalmú (vízöblítéses WC) szennyvíz enyhén iszapos víz. Az átemelő berendezések alkalmasak társasházak, irodák, iskolák, hotelek, éttermek, közösségi épületek és más közterületi és ipari alkalmazások szálasanyag, textil, fekália stb. tartalmú szennyvizeinek szállítására. Ne használja a Multilift MD és MLD átemelő berendezést esővíz szivattyúzására az alábbi okok miatt: A berendezésben lévő szivattyú motorja nem folyamatos üzemre van tervezve, ami viszont esőzés idején szükséges lehet. Az EN szerint az esővizet nem szabad épületen belüli átemelőbe vezetni. Kérdések esetén forduljon a Grundfoshoz. Az átemelő berendezés nem alkalmas a következő anyagok/szennyvizek kezelésére: szilárd anyagok, kátrány, nagy homoktartalom, cement, hamu, kartonpapír, törmelék, hulladék, stb. árasztási szint felett, épületen belül keletkezett (EN szerint gravitációs elvezetést igénylő) szennyvíz. veszélyes anyagokat tartalmazó szennyvíz, valamint nagy vendéglátó ipari egységek zsíros szennyvíze. Zsíros szennyvíz szállítása esetén EN szerinti zsírfogót kell beépíteni az étterem vagy konyha és a Multilft MD és MLD közé. 6. Termék leírás Az Multilift MD és MLD átemelő berendezések leírását az alábbi fejezetek tartalmazzák: a 6.1 Átemelő berendezés fejezet tartalmazza az átemelő berendezés, gyűjtőtartály, szivattyúk, visszacsapó szelep és szintérzékelő leírását a 6.2 LC 221 szintvezérlés fejezet tartalmazza a vezérlés és leírását, funkcióit és működését. A 8. Az átemelő berendezés telepítése fejezetben és további fejezetekben a berendezés részei egy egységként szerepelnek. 6.1 Átemelő berendezés A Grundfos Multilift MD és MLD átemelő berendezések egy- vagy háromfázisú szivattyúval, LC 221 szintvezérléssel és szinttávadóval együtt, komplett egységként kerülnek leszállításra. Típuskód, átemelő berendezés Példa M L D Multilift átemelő berendezés L = nagy tartály D = 2 szivattyú Tengelyteljesítmény, P 2 / 100 [W] 1 = egyfázisú motor 3 = háromfázisú motor 2 = 2-pólusú motor 4 = 4-pólusú motor Adattábla, átemelő berendezés Magyar (HU) 5. Szállítás és tárolás Figyelmeztetés A motor emelőfüle csak a különálló szivattyú emelésére használható. Soha ne használja a fogantyút az egész berendezés emeléséhez vagy süllyesztéséhez. Megjegyz. A berendezést a gyűjtőtartálynál fogva kell megemelni. Hosszabb ideig történő tárolás esetén az LC 221 vezérlőt védeni kell a nedvességtől és melegtől. Hosszabb tárolás után a szivattyúk műszaki állapotát üzembe helyezés előtt felül kell vizsgálni. Ellenőrizze, hogy a járókerék szabadon megforgatható-e. 3. ábra Adattábla, átemelő berendezés TM Poz. Leírás 1 Típusjelzés 2 Cikkszám 3 Gyártási kód (év/hét) 4 Frekvencia [Hz] 5 Fázisok száma + feszültség [V] 6 Feszültség [V] 7 Áramfelvétel teljes terhelésnél [A] 8 Motor felvett teljesítménye P1 [kw] 9 CE jelölés 10 Üzemmód 11 Sorozatszám 12 Maximális térfogatáram [m 3 /h] 13 Minimális emelőmagasság [m] 14 Maximális emelőmagasság [m] 15 Maximális közeghőmérséklet [ C] 16 Max. környezeti hőmérséklet [ C] 17 Tömeg [kg] 18 Üres 5

6 Magyar (HU) Gyűjtőtartály A gáz- és szagtömör gyűjtőtartály a szennyvízzel szemben ellenálló polietilénből (PE) készül, és rendelkezik a bemeneti csövek, nyomócsövek, a szellőzőcső és a tartozékként rendelhető kézi membránszivattyú bekötéséhez szükséges csőcsatlakozási pontokkal. Az MD gyüjtőtartály rendelkezik egy elfordítható, excentrikus befolyó csonkkal, ami 315 és 180 mm között tetszőleges padlószint feletti magasságra állítható be. A szokásos szintek jelölése a bemenet mellett látható. Lásd 8.3 Az átemelő berendezés telepítése fejezet. Továbbá az MD gyűjtőtartályának oldalán összesen négy vízszintes bemeneti csonkkal (2 x DN 100, 2 x DN 50) és a tartály tetején három függőleges belépőcsonkkal (2 x DN 150, 1 x DN 50) rendelkezik. A vízszintes beömlőnyílások tengelymagassága 120 mm (DN 50) és 250 mm (DN 150) a padlószint felett. Az oldalsó és hátsó bemenetek 180 ill. 250 mm-rel a padlószint felett vannak, az EN 33 és EN 37 szerinti kialakítású falra szerelt vagy álló WC csészék direkt bekötéséhez. A többi bemenetre egyéb szaniterek csatlakoztathatók. Az MLD gyüjtőtartály egy DN 50 függőleges beömléssel rendelkezik a tartály tetején, és egy DN 150 függőleges beömléssel a tartály lépcsőzött részén. A tartálytérfogat és a hasznos térfogat (a start és a stop közötti térfogat) az Multilift MD és MLD berendezésnél az alábbi táblázatban látható: MD Bemeneti szint [mm] A tartály teljes térfogata [l] 130 Hasznos térfogat [l] MLD Bemeneti szint [mm] 560 A tartály teljes térfogata [l] 270 Hasznos térfogat [l] 190 A megfelelő bemeneti start szint beállítását a beüzemelési fázisban kell elvégezni a beállítás menüben. Lásd 7.2 Beállítás menü fejezet. Az elektromos csatlakoztatás utáni első lépés a beüzemelési fázisban a szint beállítás. A kiülepedés megelőzése érdekében a tartály alját úgy alakították ki, hogy a szennyvizet a szivattyúhoz vezesse Szivattyúk A szivattyú szabad átömlésű Vortex járókerékkel készül, ami a szivattyú teljes élettartama alatt szinte változatlan teljesítményt biztosít. Szivattyú jelleggörbéket lásd 13.5 Jelleggörbék fejezet. A motor állórész ház öntöttvasból készül. A szivattyú csúszógyűrűs tengelytömítéssel rendelkezik. További műszaki adatokal lásd 13. Műszaki adatok fejezet. Az egyfázisú motorok védelme a tekercsekbe épített hőkapcsolók, üzemeltetésük pedig a szekrényben elhelyezett kondenzátorok segítségével történik. A háromfázisú motorok túlterhelés elleni védelmét a motor tekercsekbe épített hőkapcsoló és a Multilift MD/MLD22, 24, 32 és 38 vezérlőszekrényébe épített hőkioldó biztosítja. Ha a három fázisú szivattyúknál a fázissorrend hibás, a vezérlés hibát jelez, és nem engedi indulni a szivattyúkat. A fázissorend változtatásáról további információ a 14. ábrán szerepel. A forgásiránnyal kapcsolatos további információt a 11.2 Motor fejezet tartalmaz Tengelytömítés A szivattyúnak három tengelytömítése van, a köztes olajtér fel van töltve olajjal és nem igényel karbantartást. Csere esetén lásd a szerviz utasításokat Motorkábel A motorkábel kábelbemeneten keresztül van bekötve a motorba. Védettségi osztály IP68. A motor 4 vagy 10 m kábellel kerül leszállításra. Motor adattábla ábra Motor adattábla Poz. Leírás 19 Cikkszám és modelszám 20 Fázisszám 21 Frekvencia 22 Felvett teljesítmény 23 Leadott teljesítmény 24 Teljesítménytényező 25 Védettségi osztály 26 Gyártó ország 27 CE jelölés 28 Gyártási hét és év 29 Üzemmód 30 Névleges fordulatszám 31 Tömeg 32 Szigetelési osztály 33 Névleges feszültség 34 Névleges áramfelvétel Visszacsapó szelep A DN 80-as visszacsapó szelep rendelkezik leeresztő csavarral a szeleptányér megemeléséhez, karbantartás vagy javítás esetén. A szelep az EN szerint van kialakítva és tesztelve. Lásd 5. ábra. Megjegyz. Prod.- No. Motor P 1 P A ~ Hz U kw I 1/1 kw COS IP68 V A Made in Germany P. c S3-40%-1min n 1405 min -1 Weight Insul.class 24 F kg A rögzítőanyát a leeresztőcsavar kitekerése előtt kicsit lazítsa meg. TM Megjegyz. A motor túlterhelés esetén automatikusan leáll. A motor automatikusan elindul, amint visszahűlt a normál hőmérsékletre. TM ábra Visszacsapó (dupla) pillangószelep, DN 80 6

7 6.1.6 Szintérzékelő, Multilift MD, MLD A vezérlésbe épített piezorezisztív nyomásérzékelőt egy tömlő köti össze a tartályban lévő szintmérő csővel. A tömlő bekötési pontjánál lévő zárósapka rendelkezik kondenzcsapdával és DN 100 csőcsatlakozással. Ez a cső a szintmérő cső, ami benyúlik a tartályba. Az emelkedő folyadékszint összenyomja a levegőt a szintmérő csőben és a tömlőben, a piezorezisztív érzékelő a változó nyomást analóg jellé alakítja. A vezérlés az analóg jel alapján indítja és állítja le a szivattyút, illetve jelzi a magas szint hibát. A szintmérő cső a zárósapka alatt van rögzítve. A csövet ki lehet szerelni karbantartás, javítás, illetve acső belsejének tisztítása céljából. A tömítettséget egy O-gyűrű biztosítja. A tömlő 4 vagy 10 m hosszban kerül leszállításra. A tömlőt csatlakoztatni kell a vezérléshez. 6.2 LC 221 szintvezérlés Az LC 221 egy vezérlő egység, melyet a Grundfos Multilift MD és MLD átemelő telepek szintvezérlésére és felügyeletére fejlesztettek ki. A vezérlés alapja a gyűjtőtartályban elhelyezett piezorezisztív analóg szinttávadó által biztosított folyamatos jel. A szintvezérlő kapcsolja a Multilift MD és MLD szivattyúit ki és be a szintérzékelő által mért folyadékszint alapján. Amikor a folyadékszint eléri a start szintet, akkor a szivattyút elindítja, amikor a szint lecsökken a stop szintre, akkor a vezérlő leállítja a szivattyút. Amikor a folyadékszint eléri a második szivattyú start szintet, akkor a második szivattyút elindítja, és amikor a szint lecsökken a stop szintre, akkor a vezérlő leállítja a szivattyút. A vezérlés a két szivatyút felváltva indítja. Az egyik szivattyú meghibásodása esetén a másik szivattyú automatikusan elindul (automatikus szivattyú váltás). A tartályban lévő magas szint, érzékelő hiba, stb. esetén hibajelzés generálódik. A szintvezérlésnek több más funkciója is van, melyeket a továbbiakban részletezünk. Magyar (HU) 6. ábra Zárósapka tömlővel, DN 100 csővel és kondenzcsapdával TM TM ábra LC 221 szintvezérlő Multilift MD és MLD-hez Az LC 221 az alábbi funkciókkal rendelkezik: a két szennyvíz szivattyú ki/be kapcsolása a piezorezisztív szintérzékelő folyamatos jele alapján felváltva történik, meghibásodás esetén a szivattyú váltás automatikus motorvédelem motorvédő kapcsolóval és/vagy áram méréssel, valamint a motorba épített hőkapcsolók segítségével motorvédelem üzemidő korlátozással és szükségüzemi funkcióval. A normál üzemidő max. 25 (MD) illetve 55 (MLD) másodperc, az üzemidő pedig három percben van korlátozva (lásd 7.4 A hibajelzések leírása fejezet, F011 hibakód). automatikus teszt üzem (2 másodperc) hosszú idejű üzemszünet esetén (az utolsó üzem óta eltelt 24 órát követően) újraindítás késleltetés (max. 45 másodperc) áramkimaradás után (számos egyéb fogyasztó egyidejű indulásának megelőzése érdekében) 7

8 Magyar (HU) késleltetési idő beállítása: kikapcsolási késleltetés (a stop szint elérésétől a szivattyú megállításáig eltelő idő) - ez csökkenti a vízütést, ha a nyomócső hosszú indítási késleltetés (a start szint elérése és a szivattyú elindítása közötti idő) riasztási késleltetés (a hiba feltűnése és a hibajelzés kiadása közötti idő). Ez megelőzi a rövid idejű magas szint jelzés kiadását időszakos nagy hozzáfolyás esetén. automatikus áramerősség mérés hiba érzékelésére áramértékek beállítása: túláram (előre beállítva) névleges áramfelvétel (előre beállítva) szárazonfutási áramfelvétel (előre beállítva). üzem jelzések az alábbi esetekben: üzemmód (auto, kézi) üzemórák száma impulzusok (indítások száma) legmagasabb mért motor áramfelvétel. hibajelzés az alábbi esetekben: szivattyú állapot (üzemel, hiba) fázissorrend hiba vagy fázisasszimetria hőkapcsoló hiba magas szint hiba javítás/karbantartási periódus lejárt (választható). választható automatikus hiba nyugtázás hiba naplózás 20 hibáig választás a különböző start szintek között a csatlakoztatott érzékelő fajtájának kiválasztása az érzékelő kalibrálása (előre beállított) a karbantartási intervallum kiválasztása (0, 3, 6 vagy 12 hónap). Alapkivitelben az LC 221-nek négy potenciálmentes kimenete van: szivattyú üzemel szivattyú hiba magas szint riasztás egyesített hiba. Továbbá, az LC 221 hat digitális bemenettel rendelkezik akövetkező funkciókkal: analóg távadó jel fogadása (4-20 ma vagy 0-5 V) csatlakoztatható legfeljebb négy szintkapcsoló, illetve nyomástávadó az analóg távadó helyett. A hibajel bemenetre egy további úszókapcsoló köthető be, az analóg távadó kiegészítéseként. csatlakoztatható egy különálló úszókapcsoló a Multilift MD vagy MLD külső elárasztásának érzékelésére. Az átemelő berendezéseket gyakran egy zsompban helyezik el az alagsorban, az épület legalacsonyabb pontján. Például talajvíz betörés vagy csőtörés esetén a vezérlő hibajelzést ad. egy piezorezisztív nyomástávadó PCB bekötése (gyári bekötés) a külső hiba nyugtázás csatlakoztatása a motor hőkapcsolóinak csatlakoztatása. Az LC 221 igény szerint bővíthető bus kommunikációra alkalmas GENIbus interfésszel (2012. végétől elérhető) a Grundfos CIU 300 BACnet MS/TP-hez való kapcsolódáshoz. A frissítések és egyéb beállítások elvégzésére a PC-Tool csatlakoztatható. Lásd a szerviz utasításokat. Amennyiben a normál tápellátás megszünik, akkor a tartozékként beszerelhető elem aktiválhatja az akusztikus vészjelzést (zümmer). A hangjelzés aktív marad, amíg a hiba fennáll. Ez a hibajelzés nem nyugtázható. Részleges áramkimaradás esetén a gyűjtött hibajel potenciálmentes váltókontaktusán keresztül a hibajelzés továbbítható a vezérlőterembe külső megtáplálás segítségével. Típuskód, LC 221 vezérlő Példa LC LC 221 = vezérlő típusa 1 = egyszivattyús vezérlő 2 = kétszivattyús vezérlő Feszültség [V] 1 = egyfázisú 3 = háromfázisú Max. üzemi áramfelvétel [A] Kondenzátorok [μf] Indítás módja: [ ] = DOL SD = Csillag-delta Adattábla, LC 221 vezérlő Az aktuális vezérlő típusa, feszültség változata, stb., a vezérlőszekrény oldalán elhelyezett adattáblán található Type LC /150 MPU P.C Prod. No V01 Serial No UN 1 x 220/240 V ~ 50/60 Hz Vcontact max 250 V Pmax 7 W IPump max 10 A Vcontact max 250 V IFuse max 16 A IC < 10 ka G 3.5 kg IP 56 TAmb.: 0 to 40 C Made in Germany 8. ábra Példa egy LC 221 vezérlő adattáblájára Poz. Leírás 1 Típusjelzés 2 Cikkszám 3 Verzió szám 4 Névleges feszültség 5 Teljesítményfelvétel 6 Max. zárlatvédő biztosító 7 Tömeg 8 Szivattyú maximális áramfelvétele 9 Gyártási év és hét 10 Sorozatszám 11 A potenciálmentes kontaktus maximális feszültsége 12 A potenciálmentes kontaktus maximális terhelhetősége 13 Környezeti hőmérséklet 14 Védettségi osztály TM

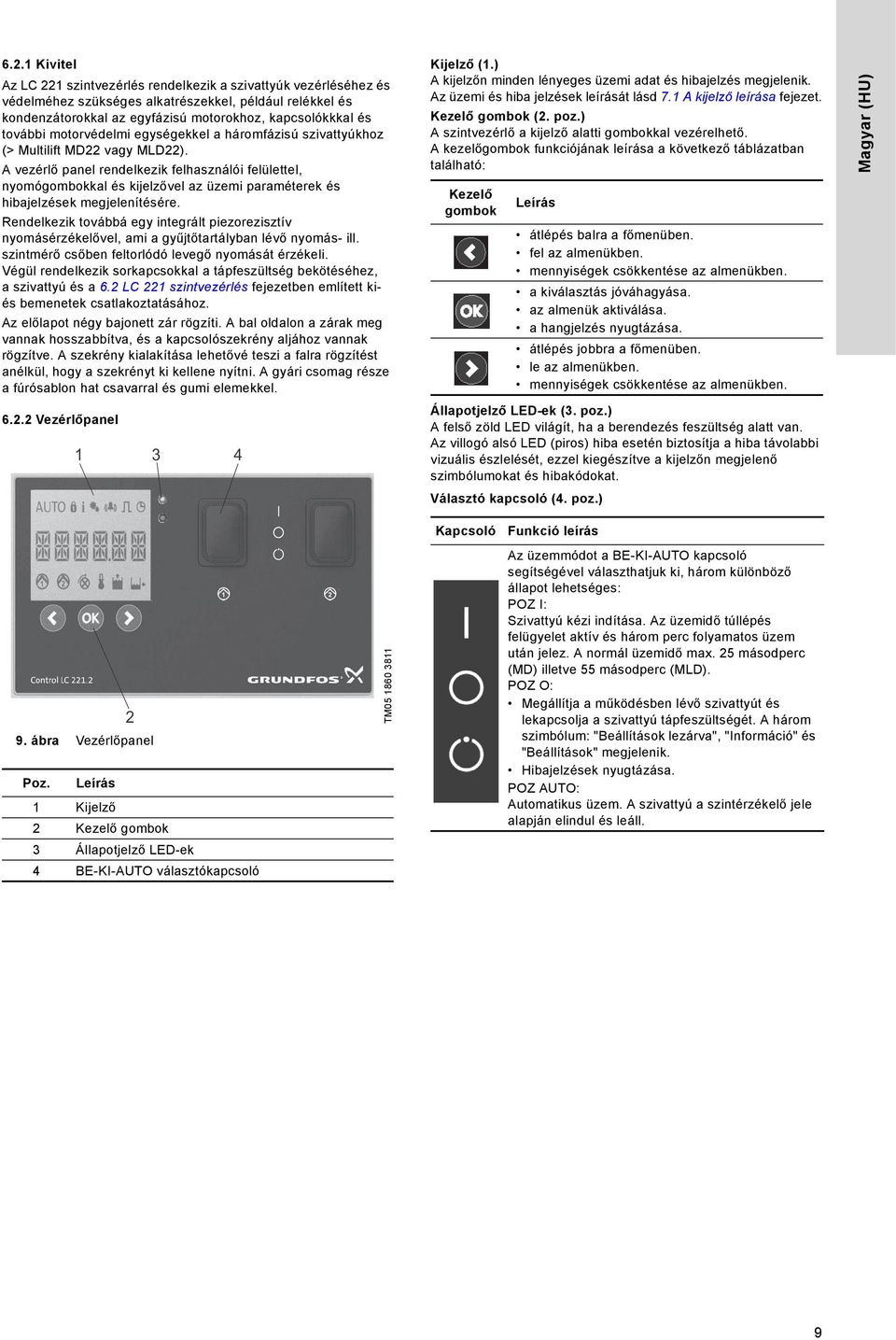

9 6.2.1 Kivitel Az LC 221 szintvezérlés rendelkezik a szivattyúk vezérléséhez és védelméhez szükséges alkatrészekkel, például relékkel és kondenzátorokkal az egyfázisú motorokhoz, kapcsolókkkal és további motorvédelmi egységekkel a háromfázisú szivattyúkhoz (> Multilift MD22 vagy MLD22). A vezérlő panel rendelkezik felhasználói felülettel, nyomógombokkal és kijelzővel az üzemi paraméterek és hibajelzések megjelenítésére. Rendelkezik továbbá egy integrált piezorezisztív nyomásérzékelővel, ami a gyűjtőtartályban lévő nyomás- ill. szintmérő csőben feltorlódó levegő nyomását érzékeli. Végül rendelkezik sorkapcsokkal a tápfeszültség bekötéséhez, a szivattyú és a 6.2 LC 221 szintvezérlés fejezetben említett kiés bemenetek csatlakoztatásához. Az előlapot négy bajonett zár rögzíti. A bal oldalon a zárak meg vannak hosszabbítva, és a kapcsolószekrény aljához vannak rögzítve. A szekrény kialakítása lehetővé teszi a falra rögzítést anélkül, hogy a szekrényt ki kellene nyítni. A gyári csomag része a fúrósablon hat csavarral és gumi elemekkel Vezérlőpanel Kijelző (1.) A kijelzőn minden lényeges üzemi adat és hibajelzés megjelenik. Az üzemi és hiba jelzések leírását lásd 7.1 A kijelző leírása fejezet. Kezelő gombok (2. poz.) A szintvezérlő a kijelző alatti gombokkal vezérelhető. A kezelőgombok funkciójának leírása a következő táblázatban található: Kezelő gombok Leírás átlépés balra a főmenüben. fel az almenükben. mennyiségek csökkentése az almenükben. a kiválasztás jóváhagyása. az almenük aktiválása. a hangjelzés nyugtázása. átlépés jobbra a főmenüben. le az almenükben. mennyiségek csökkentése az almenükben. Állapotjelző LED-ek (3. poz.) A felső zöld LED világít, ha a berendezés feszültség alatt van. Az villogó alsó LED (piros) hiba esetén biztosítja a hiba távolabbi vizuális észlelését, ezzel kiegészítve a kijelzőn megjelenő szimbólumokat és hibakódokat. Választó kapcsoló (4. poz.) Magyar (HU) Kapcsoló Funkció leírás 2 9. ábra Vezérlőpanel Poz. Leírás 1 Kijelző 2 Kezelő gombok 3 Állapotjelző LED-ek 4 BE-KI-AUTO választókapcsoló TM Az üzemmódot a BE-KI-AUTO kapcsoló segítségével választhatjuk ki, három különböző állapot lehetséges: POZ I: Szivattyú kézi indítása. Az üzemidő túllépés felügyelet aktív és három perc folyamatos üzem után jelez. A normál üzemidő max. 25 másodperc (MD) illetve 55 másodperc (MLD). POZ O: Megállítja a működésben lévő szivattyút és lekapcsolja a szivattyú tápfeszültségét. A három szimbólum: "Beállítások lezárva", "Információ" és "Beállítások" megjelenik. Hibajelzések nyugtázása. POZ AUTO: Automatikus üzem. A szivattyú a szintérzékelő jele alapján elindul és leáll. 9

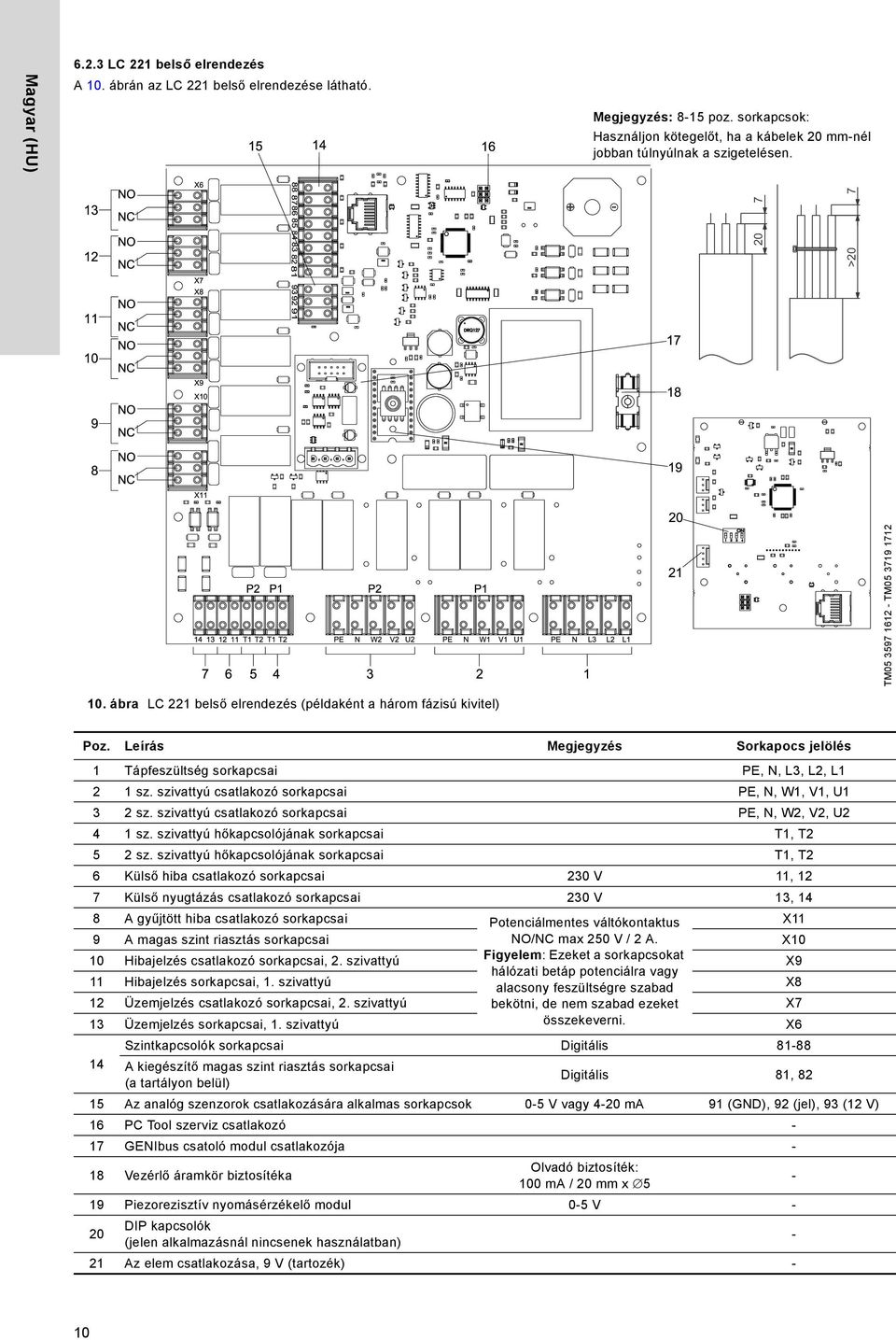

10 Magyar (HU) LC 221 belső elrendezés A 10. ábrán az LC 221 belső elrendezése látható. Megjegyzés: 8-15 poz. sorkapcsok: Használjon kötegelőt, ha a kábelek 20 mm-nél jobban túlnyúlnak a szigetelésen. TM TM > ábra LC 221 belső elrendezés (példaként a három fázisú kivitel) Poz. Leírás Megjegyzés Sorkapocs jelölés 1 Tápfeszültség sorkapcsai PE, N, L3, L2, L1 2 1 sz. szivattyú csatlakozó sorkapcsai PE, N, W1, V1, U1 3 2 sz. szivattyú csatlakozó sorkapcsai PE, N, W2, V2, U2 4 1 sz. szivattyú hőkapcsolójának sorkapcsai T1, T2 5 2 sz. szivattyú hőkapcsolójának sorkapcsai T1, T2 6 Külső hiba csatlakozó sorkapcsai 230 V 11, 12 7 Külső nyugtázás csatlakozó sorkapcsai 230 V 13, 14 8 A gyűjtött hiba csatlakozó sorkapcsai Potenciálmentes váltókontaktus X11 9 A magas szint riasztás sorkapcsai NO/NC max 250 V / 2 A. X10 10 Hibajelzés csatlakozó sorkapcsai, 2. szivattyú Figyelem: Ezeket a sorkapcsokat X9 hálózati betáp potenciálra vagy 11 Hibajelzés sorkapcsai, 1. szivattyú alacsony feszültségre szabad X8 12 Üzemjelzés csatlakozó sorkapcsai, 2. szivattyú bekötni, de nem szabad ezeket X7 13 Üzemjelzés sorkapcsai, 1. szivattyú összekeverni. X6 Szintkapcsolók sorkapcsai Digitális A kiegészítő magas szint riasztás sorkapcsai (a tartályon belül) Digitális 81, Az analóg szenzorok csatlakozására alkalmas sorkapcsok 0-5 V vagy 4-20 ma 91 (GND), 92 (jel), 93 (12 V) 16 PC Tool szerviz csatlakozó - 17 GENIbus csatoló modul csatlakozója - 18 Vezérlő áramkör biztosítéka Olvadó biztosíték: 100 ma / 20 mm x 5-19 Piezorezisztív nyomásérzékelő modul 0-5 V - 20 DIP kapcsolók (jelen alkalmazásnál nincsenek használatban) - 21 Az elem csatlakozása, 9 V (tartozék) - 10

11 7. Az LC 221 szintvezérlés működése 7.1 A kijelző leírása Az LC 221 szintvezérlő kijelzőjét lásd 11. ábra. TM Magyar (HU) 11. ábra LC 221 kijelző A táblázat mutatja a kijelzőn megjelenő szimbólumok és a hozzájuk kapcsolódó funkciók és jelzések leírását. Szimbólum Funkció Leírás Beállítások lezárva A szimbólum látható, ha a beállítások menü le van zárva. Ez megakadályozza, hogy illetéktelenek változtassanak a beállításokon. A nyomógombok feloldása az 1234 kód beütésével lehetséges. Automata üzemmód A szimbólum látható, ha a szintvezérlés automata üzemmódban van, vagyis amikor a választókapcsoló AUTO állásban van. Információ Beállítás A szimbólum látható, amikor információk jelennek meg a hibákról, üzemórákról, az indítások számáról, a szivattyú max. áramfelvételéről. A szimbólum látható lesz, ha a szintérzékelő hibát érzékel és a hiba bekerült a hibanaplóba. A hibanaplóba történő belépés után a szimbólum kikapcsol. Lásd 7.3 Információ menü fejezet. A beállítások menü informácókat tartalmaz a következő beállításokról: indítási szint, névleges áramfelvétel, stop-, start- és riasztás késleltetés, karbantartási intervallum beállítása, törlés (automatikus vagy kézi) és a gyári beállítások visszaállítása. Az folyamat és a beállítások leírását lásd 7.2 Beállítás menü fejezet. Hibajelzés A szimbólum látható, ha hibajelenség lép fel. A hibajelzés típusa az információs menüben jelenik meg. A szimbólum eltünik, amikor a hiba eltűnik vagy törlésre kerül. Indítás számláló A szimbólum látható, amikor az információ menüben az indítási számok láthatók a kijelzőn. Beállítható idők és hibajelzés A szimbólum látható, amikor a kijelzőn az információ menüben az üzemórák száma és a beállítás menüben a késleltetés beállítása látható. A szimbólum villog, ha a max. üzemidő túllépésre került. 11

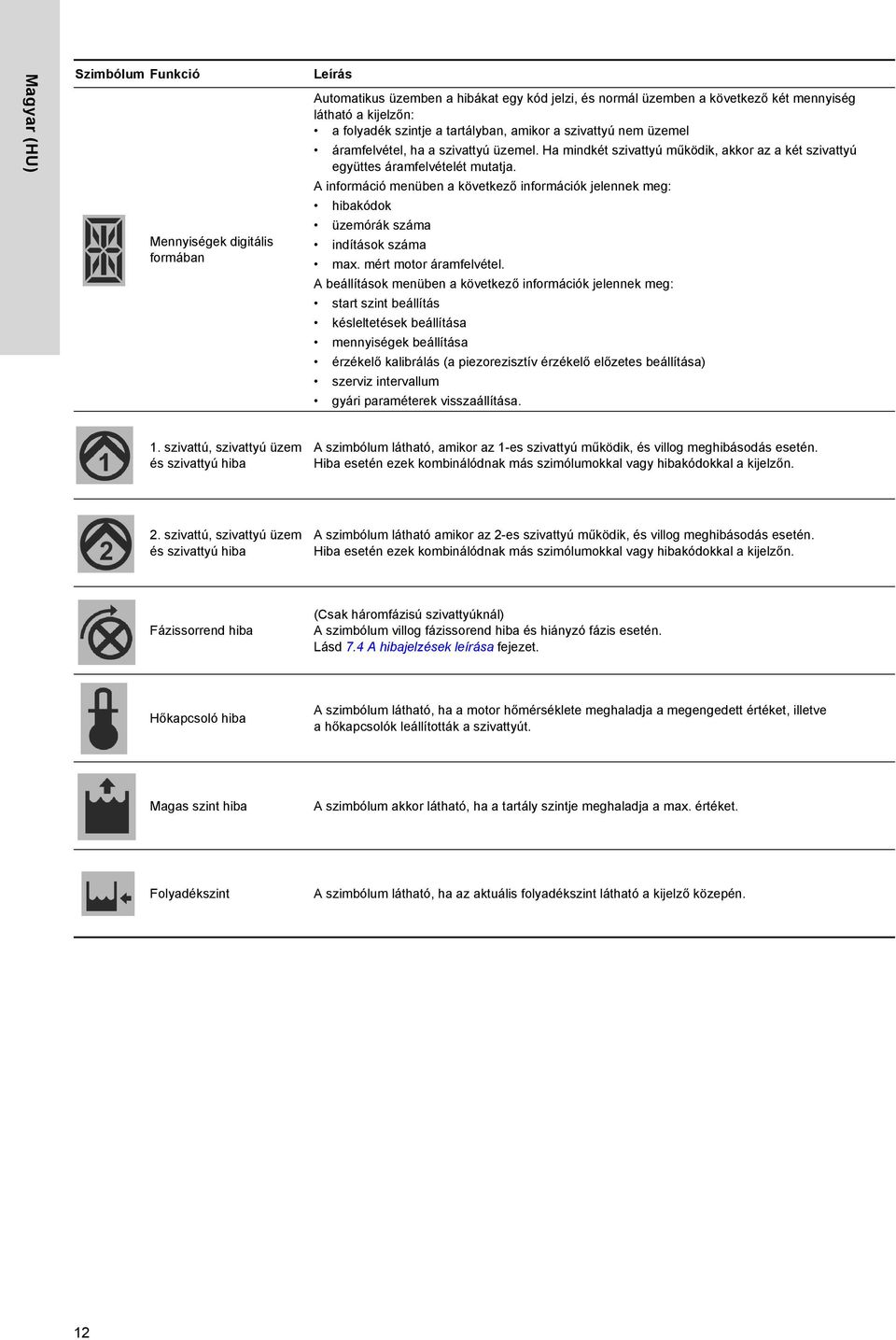

12 Magyar (HU) Szimbólum Funkció Mennyiségek digitális formában Leírás Automatikus üzemben a hibákat egy kód jelzi, és normál üzemben a következő két mennyiség látható a kijelzőn: a folyadék szintje a tartályban, amikor a szivattyú nem üzemel áramfelvétel, ha a szivattyú üzemel. Ha mindkét szivattyú működik, akkor az a két szivattyú együttes áramfelvételét mutatja. A információ menüben a következő információk jelennek meg: hibakódok üzemórák száma indítások száma max. mért motor áramfelvétel. A beállítások menüben a következő információk jelennek meg: start szint beállítás késleltetések beállítása mennyiségek beállítása érzékelő kalibrálás (a piezorezisztív érzékelő előzetes beállítása) szerviz intervallum gyári paraméterek visszaállítása. 1. szivattú, szivattyú üzem és szivattyú hiba A szimbólum látható, amikor az 1-es szivattyú működik, és villog meghibásodás esetén. Hiba esetén ezek kombinálódnak más szimólumokkal vagy hibakódokkal a kijelzőn. 2. szivattú, szivattyú üzem és szivattyú hiba A szimbólum látható amikor az 2-es szivattyú működik, és villog meghibásodás esetén. Hiba esetén ezek kombinálódnak más szimólumokkal vagy hibakódokkal a kijelzőn. Fázissorrend hiba (Csak háromfázisú szivattyúknál) A szimbólum villog fázissorend hiba és hiányzó fázis esetén. Lásd 7.4 A hibajelzések leírása fejezet. Hőkapcsoló hiba A szimbólum látható, ha a motor hőmérséklete meghaladja a megengedett értéket, illetve ahőkapcsolók leállították a szivattyút. Magas szint hiba A szimbólum akkor látható, ha a tartály szintje meghaladja a max. értéket. Folyadékszint A szimbólum látható, ha az aktuális folyadékszint látható a kijelző közepén. 12

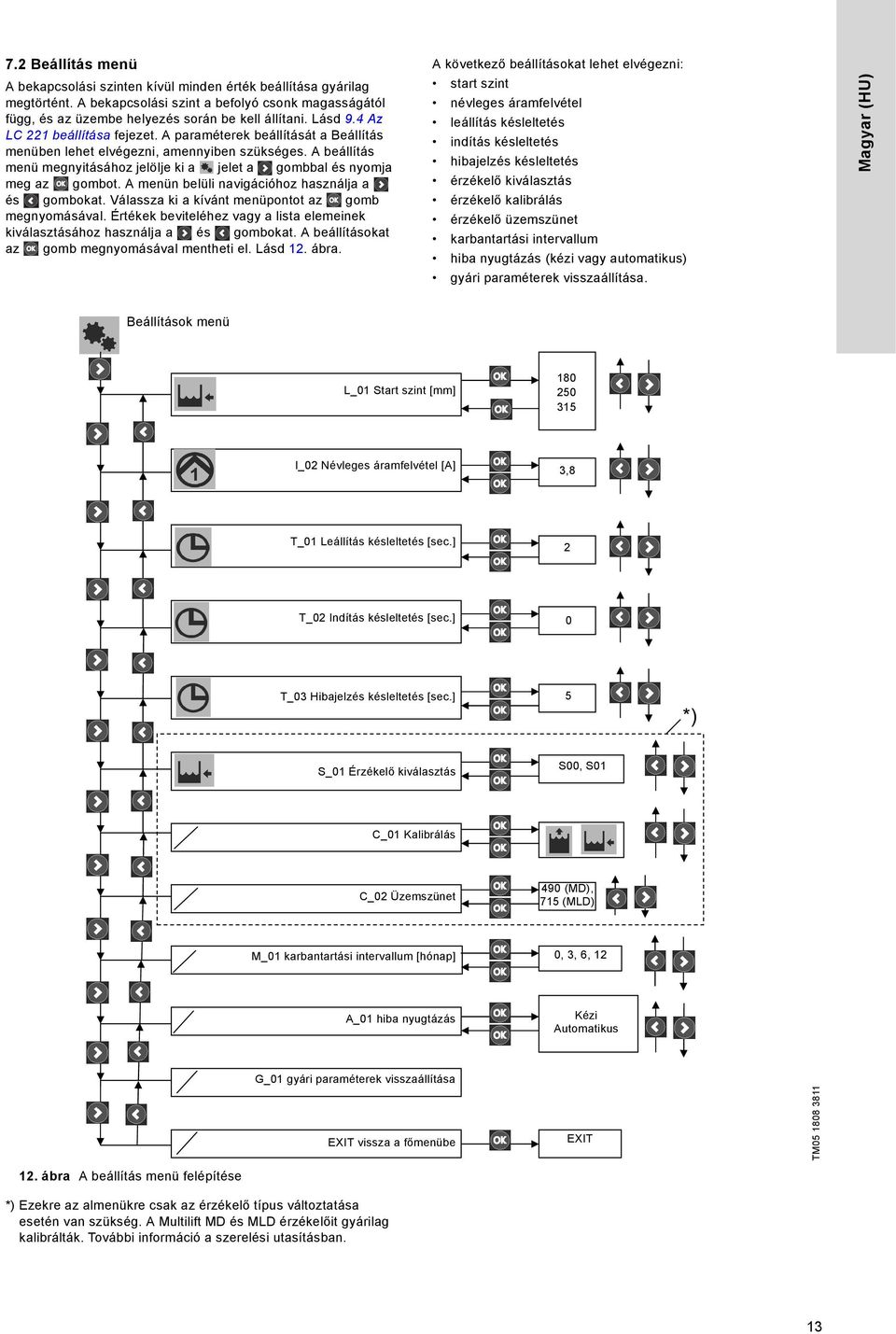

13 7.2 Beállítás menü A bekapcsolási szinten kívül minden érték beállítása gyárilag megtörtént. A bekapcsolási szint a befolyó csonk magasságától függ, és az üzembe helyezés során be kell állítani. Lásd 9.4 Az LC 221 beállítása fejezet. A paraméterek beállítását a Beállítás menüben lehet elvégezni, amennyiben szükséges. A beállítás menü megnyitásához jelölje ki a jelet a gombbal és nyomja meg az gombot. A menün belüli navigációhoz használja a és gombokat. Válassza ki a kívánt menüpontot az gomb megnyomásával. Értékek beviteléhez vagy a lista elemeinek kiválasztásához használja a és gombokat. A beállításokat az gomb megnyomásával mentheti el. Lásd 12. ábra. A következő beállításokat lehet elvégezni: start szint névleges áramfelvétel leállítás késleltetés indítás késleltetés hibajelzés késleltetés érzékelő kiválasztás érzékelő kalibrálás érzékelő üzemszünet karbantartási intervallum hiba nyugtázás (kézi vagy automatikus) gyári paraméterek visszaállítása. Magyar (HU) Beállítások menü L_01 Start szint [mm] I_02 Névleges áramfelvétel [A] 3,8 T_01 Leállítás késleltetés [sec.] 2 T_02 Indítás késleltetés [sec.] 0 T_03 Hibajelzés késleltetés [sec.] 5 *) S_01 Érzékelő kiválasztás S00, S01 C_01 Kalibrálás C_02 Üzemszünet 490 (MD), 715 (MLD) M_01 karbantartási intervallum [hónap] 0, 3, 6, 12 A_01 hiba nyugtázás Kézi Automatikus G_01 gyári paraméterek visszaállítása EXIT vissza a főmenübe EXIT TM ábra A beállítás menü felépítése *) Ezekre az almenükre csak az érzékelő típus változtatása esetén van szükség. A Multilift MD és MLD érzékelőit gyárilag kalibrálták. További információ a szerelési utasításban. 13

14 Magyar (HU) 7.3 Információ menü Az üzemi adatok és a hibajelzések az Info menüben láthatóak. Az információ minden üzemmódban látható (ON-OFF-AUTO). Az információ menü megnyitásához jelölje ki az jelet a gombbal és nyomja meg az gombot. A menün belüli navigációhoz használja a és gombokat. Válassza ki a kívánt menüpontot az gomb megnyomásával. Lásd még 13. ábra. Az info menüben az alábbi adatok jelennek meg: hibajelzések üzemórák száma indítások száma max. mért motor áramfelvétel. Információ menü F_01 Hiba napló 20 hibajelzések F F002 R_01 Üzemóra számláló R_02 indítás számláló R_03 max. mért motor áramfelvétel [A] 3,9 EXIT vissza a főmenübe EXIT TM ábra Az info menü felépítése 14

15 7.4 A hibajelzések leírása Hiba esetén szimbólum jelenik meg és hangjelzés hallható. A 14-karakteres kijelzőn megjelenik a hiba kódja. Ha a hibát a rendszer automatikusan nyugtázta, a hibajelzés nem látható. Ilyenkor a hibajelzést a hiba naplóban lehet megtekinteni (lásd 13. ábra). A hiba naplóból való kilépés után az szimbólum eltűnik. A legutóbbi 20 hibajelzést a hiba napló hibakódként tárolja. A hibakódok jelentése az alábbi táblázatban található: Hiba kód Jelentés Szöveg a kijelzőn Villogó szimbólumok Hibajelzés nyugtázása Leírás Auto Man Magyar (HU) F001 Fázis sorrend hiba F001 F002 Egy fázis hiányzik F002 (Csak háromfázisú szivattyúknál) Rossz a fázis sorrend a vezérlőpanel és a betáp között. Lásd 14. ábra. (Csak háromfázisú szivattyúknál) Egy fázis hiányzik. F003 Magas folyadékszint F003 A folyadékszint magasabb a beállított értéknél. F004 Érzékelő hiba SENSOR - Érzékelő jel méréshatáron kívül, vagy hiányzik. F005 Túlmelegedés, 1. szivattyú TEMP A vezérlőhöz kötött motorvédő hőkapcsolók túlmelegedés esetén le fogják állítani az 1. szivattyút. F006 Túlmelegedés, 2. szivattyú TEMP A vezérlőhöz kötött motorvédő hőkapcsolók túlmelegedés esetén le fogják állítani a 2. szivattyút. F007 Túláram, 1. szivattyú F009 Az 1. szivattyút a védelem megállítja, ha túláram mérhető egy bizonyos időtartamon túl (blokkolás védelem). F008 F009 F010 F011 F012 Túláram, 2. szivattyú Túl alacsony áramfelvétel, 1. szivattyú Túl alacsony áramfelvétel, 2. szivattyú Üzemidő túllépés, 1. szivattyú Üzemidő túllépés, 2. szivattyú F010 F011 F012 F013 F014 A 2. szivattyút a védelem megállítja, ha túláram mérhető egy bizonyos időtartamon túl (blokkolás védelem). Az 1. szivattyút a védelem megállítja, ha túl alacsony áramfelvétel mérhető egy bizonyos időtartamon túl (szárazonfutás védelem). A 2. szivattyút a védelem megállítja, ha túl alacsony áramfelvétel mérhető egy bizonyos időtartamon túl (szárazonfutás védelem). Az 1. szivattyút a védelem megállítja, ha a normál üzemidőnél tovább jár. Ez pl. akkor fordulhat elő, ha a szivattyúház nincs légtelenítve, a nyomóoldali tolózár zárva maradt (tévedésből, karbantartás után), a vezérlést nem váltották át automata üzemmódra, az ON-OFF-AUTO kapcsolót "ON" állásban felejtették karbantartás során. Ezt követően a vezérlés szükségüzemben indítja, majd megállítja a szivattyút automatikusan, amíg a szabályos stop jelet nem kap a távadótól. A vezérlés ezek után visszavált normál üzemmódra. A 2. szivattyút a védelem megállítja, ha a normál üzemidőnél tovább jár. Ez pl. akkor fordulhat elő, ha a szivattyúház nincs légtelenítve, a nyomóoldali tolózár zárva maradt (tévedésből, karbantartás után), a vezérlést nem váltották át automata üzemmódra, az ON-OFF-AUTO kapcsolót "ON" állásban felejtették karbantartás során. Ezt követően a vezérlés szükségüzemben indítja, majd megállítja a szivattyút automatikusan, amíg a szabályos stop jelet nem kap a távadótól. A vezérlés ezek után visszavált normál üzemmódra. F013 Külső hiba EXT - A vezérlőbe egy külső s3zintkapcsolót is be lehet kötni. Ez jelzi, ha az átemelő berendezés körüli padozat el van árasztva, pl. talajvíz vagy csőtörés miatt. F014 Akkumulátor hiba BAT - Az akkumulátor lemerült, és ki kell cserélni. F015 F016 F017 F018 Az 1. szivattyú reléje vagy mágneskapcsolója nem nyit. Az 1. szivattyú reléje vagy mágneskapcsolója nem zár. A 2. szivattyú reléje vagy mágneskapcsolója nem nyit. A 2. szivattyú reléje vagy mágneskapcsolója nem zár. RELAY RELAY RELAY RELAY Az 1. szivattyú megkapja a megállító jelet, de nem reagál. Ezt áram méréssel lehet észrevenni. Az 1. szivattyú megkapja az indítójelet, de nem reagál. Ezt áram méréssel lehet észrevenni. A 2. szivattyú megkapja a megállító jelet, de nem reagál. Ezt áram méréssel lehet észrevenni. A 2. szivattyú megkapja az indítójelet, de nem reagál. Ezt áram méréssel lehet észrevenni. 15

16 Magyar (HU) Hiba esetén a piros LED villogni kezd, megjelenik az szimbólum, és a hiba bekerül a hibanaplóba. Továbbá hangjelzés is hallható, megjelenik a szimbólum, a megfelelő szimbólum is villogni kezd, és a hiba kód a kijelzőn olvasható. Ha a hiba elmúlik vagy elhárítják, a vezérlés automatikusan visszakapcsol normál üzemmódba. A hibajelzés (fény- és hangjelzés) nyugtázható manuálisan (Man) vagy automatikusan (Auto). Ha a beállítás menüben a kézi nyugtázást választották, a hangjelzést és a piros LED-et az gomb megnyomásával lehet nyugtázni. A hibajelzés megszűnik, ha a hiba elmúlt, elhárították, vagy az ON-OFF-AUTO kapcsolót OFF pozícióba kapcsolták. A hibákról az info menün belül a hiba napló ad áttekintést. Az szimbólum addig látható, amíg a hiba napló meg van nyitva. Ha a beállítás menüben az automatikus nyugtázást választották, a hangjelzés, a piros LED és a szimbólum automatikusan kikapcsol, ha a hiba megszűnik, elhárították, vagy az ON-OFF-AUTO kapcsolót OFF állásba kapcsolták. Egyes hibajelzéseket viszont még automata nyugtázás kiválasztása esetén is manuálisan kell nyugtázni. Lásd a fenti táblázatot. 30 percenként a hibajelzés átíródik a rövid távú memóriából a hosszú távú memóriába. TM ábra Fázissorend váltás három fázisú vezérlésnél 16

17 8. Az átemelő berendezés telepítése 8.1 Általános tudnivalók A Multilift MD vagy MLD átemelő telepítésének megkezdése előtt ellenőrizze helyszínt, hogy a megfelelő hozzáférésre, illetve a szellőztetésre, levegőztetésre stb. vonatkozó előírások betarthatók-e Telepítési vázlatok Magyar (HU) ábra Telepítési vázlat, Multilift MD TM ábra Telepítési vázlat, Multilift MLD 6 5 TM Poz. Tartozékok Cikkszám 1 Ajakos tömítés, DN Ajakos tömítés, DN Kézi membránszivattyú, 1 1/2" PVC elzáró szelep, DN Öntöttvas elzáró szelep, DN Tömítés készlet, DN 80, csavarokkal, anyákkal, és alátétekkel DN 150 állítható bemeneti csőcsatlakozás lemez, csere Elem kit 9,6 V-os elemmel és csatlakozókkal

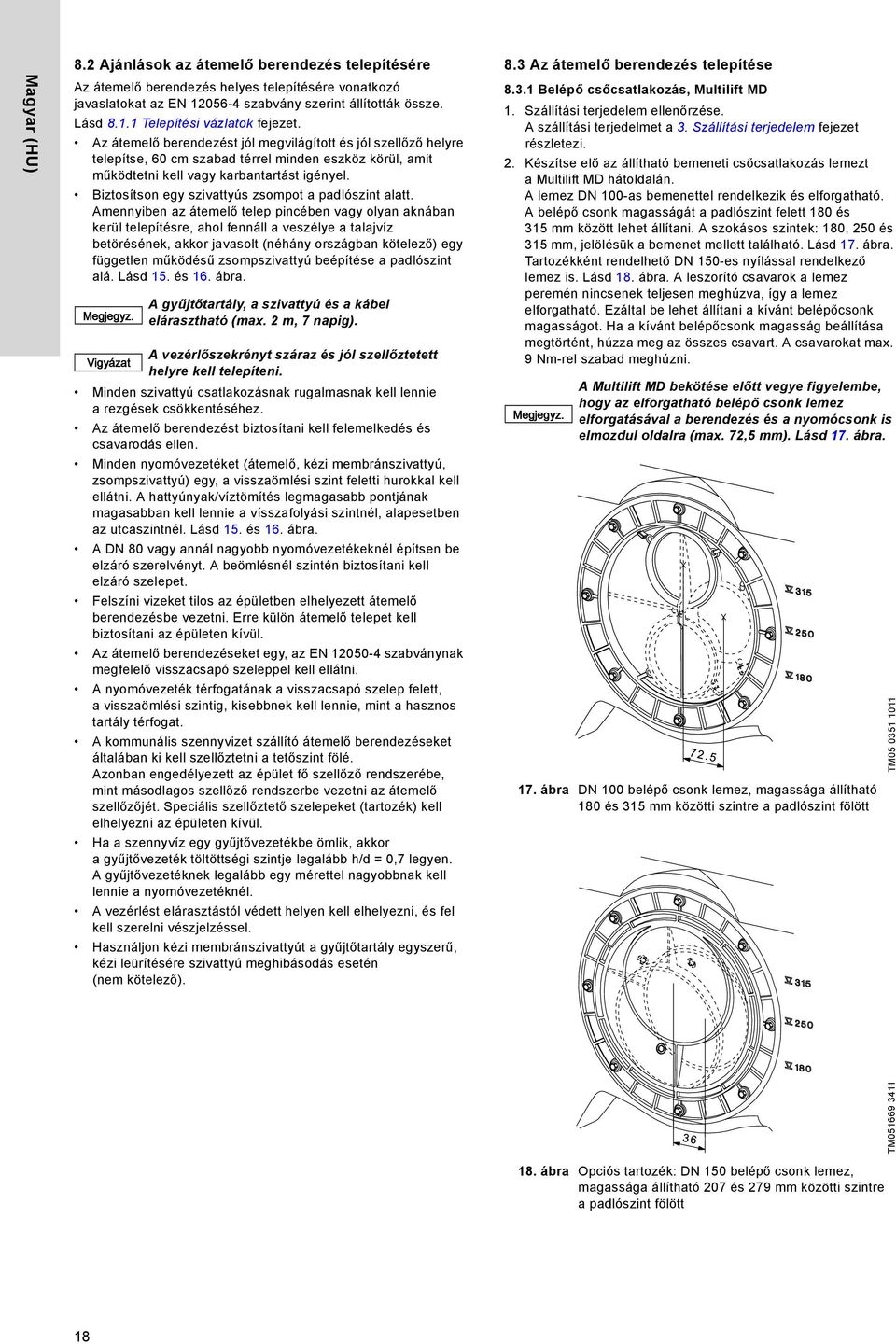

18 Magyar (HU) 8.2 Ajánlások az átemelő berendezés telepítésére Az átemelő berendezés helyes telepítésére vonatkozó javaslatokat az EN szabvány szerint állították össze. Lásd Telepítési vázlatok fejezet. Az átemelő berendezést jól megvilágított és jól szellőző helyre telepítse, 60 cm szabad térrel minden eszköz körül, amit működtetni kell vagy karbantartást igényel. Biztosítson egy szivattyús zsompot a padlószint alatt. Amennyiben az átemelő telep pincében vagy olyan aknában kerül telepítésre, ahol fennáll a veszélye a talajvíz betörésének, akkor javasolt (néhány országban kötelező) egy független működésű zsompszivattyú beépítése a padlószint alá. Lásd 15. és 16. ábra. Megjegyz. Vigyázat A gyűjtőtartály, a szivattyú és a kábel elárasztható (max. 2 m, 7 napig). A vezérlőszekrényt száraz és jól szellőztetett helyre kell telepíteni. Minden szivattyú csatlakozásnak rugalmasnak kell lennie a rezgések csökkentéséhez. Az átemelő berendezést biztosítani kell felemelkedés és csavarodás ellen. Minden nyomóvezetéket (átemelő, kézi membránszivattyú, zsompszivattyú) egy, a visszaömlési szint feletti hurokkal kell ellátni. A hattyúnyak/víztömítés legmagasabb pontjának magasabban kell lennie a vísszafolyási szintnél, alapesetben az utcaszintnél. Lásd 15. és 16. ábra. A DN 80 vagy annál nagyobb nyomóvezetékeknél építsen be elzáró szerelvényt. A beömlésnél szintén biztosítani kell elzáró szelepet. Felszíni vizeket tilos az épületben elhelyezett átemelő berendezésbe vezetni. Erre külön átemelő telepet kell biztosítani az épületen kívül. Az átemelő berendezéseket egy, az EN szabványnak megfelelő visszacsapó szeleppel kell ellátni. A nyomóvezeték térfogatának a visszacsapó szelep felett, a visszaömlési szintig, kisebbnek kell lennie, mint a hasznos tartály térfogat. A kommunális szennyvizet szállító átemelő berendezéseket általában ki kell szellőztetni a tetőszint fölé. Azonban engedélyezett az épület fő szellőző rendszerébe, mint másodlagos szellőző rendszerbe vezetni az átemelő szellőzőjét. Speciális szellőztető szelepeket (tartozék) kell elhelyezni az épületen kívül. Ha a szennyvíz egy gyűjtővezetékbe ömlik, akkor agyűjtővezeték töltöttségi szintje legalább h/d = 0,7 legyen. Agyűjtővezetéknek legalább egy mérettel nagyobbnak kell lennie a nyomóvezetéknél. A vezérlést elárasztástól védett helyen kell elhelyezni, és fel kell szerelni vészjelzéssel. Használjon kézi membránszivattyút a gyűjtőtartály egyszerű, kézi leürítésére szivattyú meghibásodás esetén (nem kötelező). 8.3 Az átemelő berendezés telepítése Belépő csőcsatlakozás, Multilift MD 1. Szállítási terjedelem ellenőrzése. A szállítási terjedelmet a 3. Szállítási terjedelem fejezet részletezi. 2. Készítse elő az állítható bemeneti csőcsatlakozás lemezt a Multilift MD hátoldalán. A lemez DN 100-as bemenettel rendelkezik és elforgatható. A belépő csonk magasságát a padlószint felett 180 és 315 mm között lehet állítani. A szokásos szintek: 180, 250 és 315 mm, jelölésük a bemenet mellett található. Lásd 17. ábra. Tartozékként rendelhető DN 150-es nyílással rendelkező lemez is. Lásd 18. ábra. A leszorító csavarok a lemez peremén nincsenek teljesen meghúzva, így a lemez elforgatható. Ezáltal be lehet állítani a kívánt belépőcsonk magasságot. Ha a kívánt belépőcsonk magasság beállítása megtörtént, húzza meg az összes csavart. A csavarokat max. 9 Nm-rel szabad meghúzni. Megjegyz. A Multilift MD bekötése előtt vegye figyelembe, hogy az elforgatható belépő csonk lemez elforgatásával a berendezés és a nyomócsonk is elmozdul oldalra (max. 72,5 mm). Lásd 17. ábra. 17. ábra DN 100 belépő csonk lemez, magassága állítható 180 és 315 mm közötti szintre a padlószint fölött TM TM ábra Opciós tartozék: DN 150 belépő csonk lemez, magassága állítható 207 és 279 mm közötti szintre a padlószint fölött 18

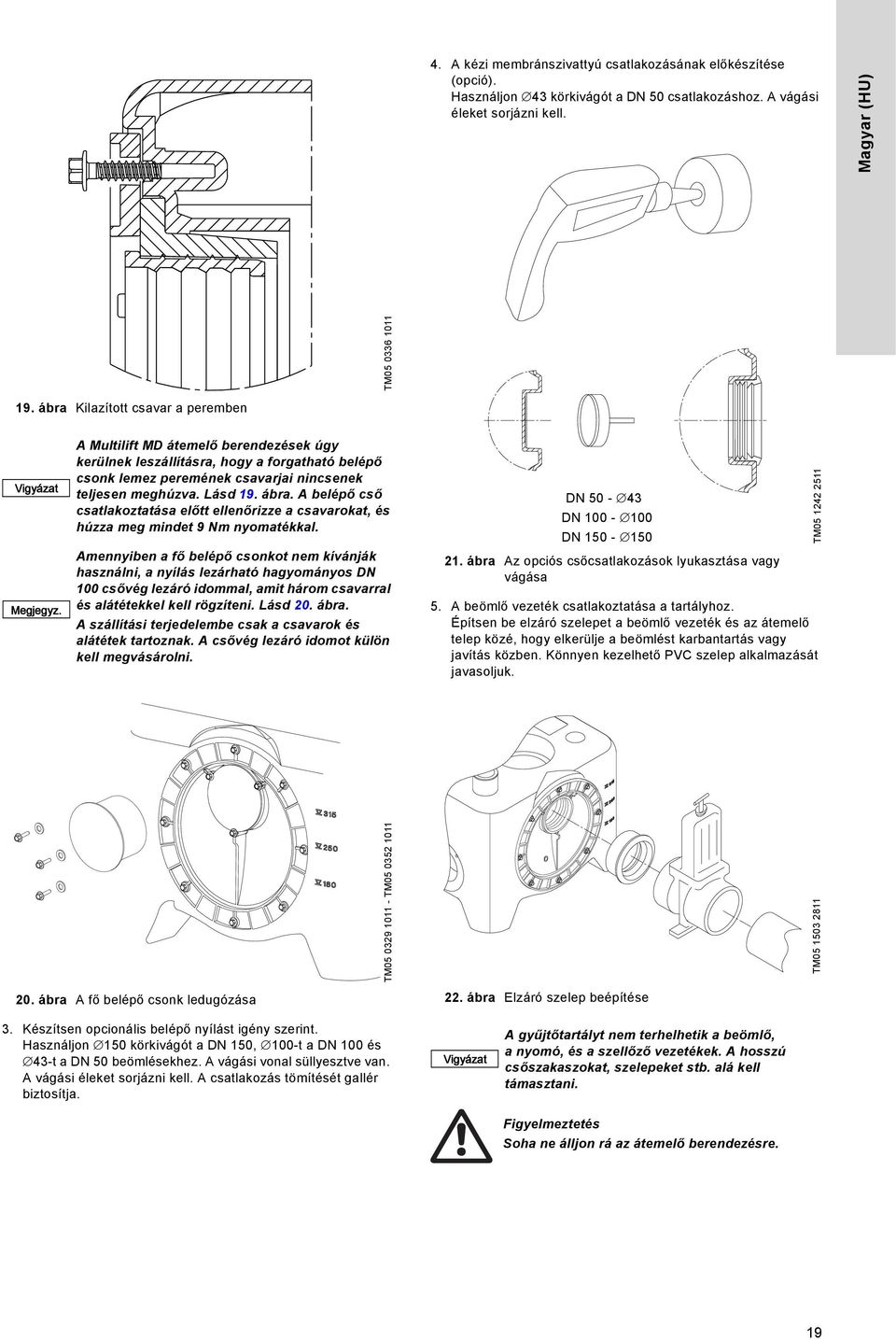

19 4. A kézi membránszivattyú csatlakozásának előkészítése (opció). Használjon 43 körkivágót a DN 50 csatlakozáshoz. A vágási éleket sorjázni kell. Magyar (HU) TM ábra Kilazított csavar a peremben Vigyázat Megjegyz. A Multilift MD átemelő berendezések úgy kerülnek leszállításra, hogy a forgatható belépő csonk lemez peremének csavarjai nincsenek teljesen meghúzva. Lásd 19. ábra. A belépő cső csatlakoztatása előtt ellenőrizze a csavarokat, és húzza meg mindet 9 Nm nyomatékkal. Amennyiben a fő belépő csonkot nem kívánják használni, a nyílás lezárható hagyományos DN 100 csővég lezáró idommal, amit három csavarral és alátétekkel kell rögzíteni. Lásd 20. ábra. A szállítási terjedelembe csak a csavarok és alátétek tartoznak. A csővég lezáró idomot külön kell megvásárolni. DN DN DN ábra Az opciós csőcsatlakozások lyukasztása vagy vágása 5. A beömlő vezeték csatlakoztatása a tartályhoz. Építsen be elzáró szelepet a beömlő vezeték és az átemelő telep közé, hogy elkerülje a beömlést karbantartás vagy javítás közben. Könnyen kezelhető PVC szelep alkalmazását javasoljuk. TM TM TM TM ábra A fő belépő csonk ledugózása 22. ábra Elzáró szelep beépítése 3. Készítsen opcionális belépő nyílást igény szerint. Használjon 150 körkivágót a DN 150, 100-t a DN 100 és 43-t a DN 50 beömlésekhez. A vágási vonal süllyesztve van. A vágási éleket sorjázni kell. A csatlakozás tömítését gallér biztosítja. Vigyázat A gyűjtőtartályt nem terhelhetik a beömlő, a nyomó, és a szellőző vezetékek. A hosszú csőszakaszokat, szelepeket stb. alá kell támasztani. Figyelmeztetés Soha ne álljon rá az átemelő berendezésre. 19

20 Magyar (HU) Belépő csőcsatlakozás, Multilift MLD 1. Szállítási terjedelem ellenőrzése. A szállítási terjedelmet a 3. Szállítási terjedelem fejezet részletezi. 2. Készítsen 150 bemenetet. Használjon 150 körkivágót a bemeneti nyílás elkészítéséhez a bemélyedés mentén. Lásd. 21. ábra. Az MLD tartály minimális belépő magassága kb. 560 mm. Lásd 23. ábra. 3. Készítse el a kiegészítő Ø50 bemenetet. A lyukat a tartály tetején az 50 belépő csonkhoz tartozó vonalnak megfelelően vágja ki. 4. A tartály rögzítése a padlóhoz. TM ábra Rögzítőpontok a tartály padlóhoz történő rögzítéséhez 9. Az LC 221 vezérlő telepítése 23. ábra Minimum befolyási szint, MLD További csőcsatlakozások, Multilift MD és MLD 1. Csatlakoztassa a nyomóvezetéket. Építsen be elzáró szelepet a visszacsapó szelep és a rugalmas csatlakozó elem közé, DN 100 (belső átmérő 110 mm). Rugalmas csatlakozás biztosítható, ha kb. 3 cm távolságot hagy a csatlakozó csőcsonk és a nyomóoldali vezetékek között. TM Az elektromos bekötést csak szakember végezheti, a helyi előírásoknak megfelelően. 9.1 Beépítés helye Figyelmeztetés Mielőtt bármilyen munkát végezne az LC 221 egységen, vagy az átemelő berendezésen stb., kapcsolja le az áramellátást, és győződjön meg róla, hogy az véletlen visszakapcsolás ellen biztosított. Figyelmeztetés Ne telepítse az LC 221 vezérlőt robbanásveszélyes környezetbe. Az LC 221 vezérlőszekrény telepítése 0 C és +40 C közötti környezeti hőmérsékletű helyre történhet. Védettségi osztály: IP56. A vezérlőt a lehető legközelebb telepítse az átemelő berendezéshez. Amennyiben kültérre telepíti, az LC 221 vezérlést el kell látni védőtetővel vagy kültéri tokozattal. Az LC 221 vezérlést nem szabad közvetlen napfénynek kitenni. 9.2 Gépészeti telepítés Figyelmeztetés A furatok kialakításakor ügyeljen arra, hogy ne sértse a falban futó kábeleket, vezetékeket. Gondoskodjon a biztonságos telepítésről. 24. ábra Elzáró szerelvény a visszacsapó szelep tetején 2. Csatlakoztassa a szellőző vezetéket. A DN 70-es szellőző csonk a tartály tetején nyitott. Csatlakoztassa a szellőző vezetéket a szellőző csonkhoz egy rugalmas közdarabbal. A levegőztető csövet ki kell vezetni atetőszint fölé a szabadba a helyi előírásoknak megfelelően. Ha nem lehetséges a tető fölé vezetni a szellőző csövet, ellenőrizze, hogy a szellőztető szelepek (tartozék) használata a helyi szabályok szerint engedélyezett-e. Rugalmas csatlakozás biztosítható, ha kb. 3 cm távolságot hagy a szellőző vezeték vége és a csatlakozó ág között. 3. Kézi membránszivattyú csatlakoztatása (opciós). A kézi membránszivattyút a nyomóoldalra kell beszerelni. A kézi membránszivattyú szerelésének megkönnyítése érdekében tanácsos egy 1 1/2"-os elzáró szelepet beépíteni a tartály csatlakozójához. TM Megjegyz. Az LC 221 az előlap eltávolítása nélkül szerelhető fel. Kövesse az alábbiakat: Az LC 221-et sík falfelületre szerelje fel. Az LC 221-et a kábelbemenetekkel lefelé szerelje fel (további kábelbemeneteket, ha szükséges, a vezérlőszekrény alsó lapjára kell telepíteni). Rögzítse az LC 221-et négy csavarral, a vezérlőszekrény hátoldalán lévő furatok segítségével. A szerelőlapot 6 mm-es lyukasztóval lyukassza ki, a vezérlővel együtt szállított lyuksémát felhasználva. Rögzítse a csavarokat a rögzítő furatokba és rögzítse erősen. Tegye a helyére a műanyag kupakokat. 20
