1 MŰSZAKI LEÍRÁS Tervszám: AQ-055/2015 Budapest, XXII. kerület Angeli u. (HRSZ ) Sváb kitelepítettek emlékműve díszvilágítás építés TARTALOMJEGYZÉK Általános adatok Előzmények Tervezett hálózat Műszaki adatok Kapcsoló berendezés Világítási áramkörök Világítási minőség jellemzők meghatározása Érintésvédelemi berendezés ellenőrzése Feszültségesés ellenőrzése Érintésvédelem Szerelési ütemterv (Fogyasztói zavartatás) Forgalomtechnika Érintett közművek Kivitelezési előírások egyedi előírások általános előírások Kötelezően alkalmazandó szabványok Környezetvédelmi fejezet Tűzvédelem fejezet Munkavédelmi fejezet Tervrajzok AQ-055/15/01 sz. rajz M1:500 új fogyasztási helykijelölés és tulajdoni határ; AQ-055/15/02 sz. rajz M1:500 nyomvonalrajz, közművek; AQ-055/15/03 sz. rajz M1:100 elrendezési vázlat. Mellékletek AQ-055/M1 sz. melléklet díszvilágítási látvány tervvázlat; AQ-055/M2 sz. melléklet világítóberendezés telepítési útmutató, adatlap; AQ-055/M3 sz. melléklet egyeztetési jegyzőkönyv BDK Kft; AQ-055/M4 sz. melléklet tulajdonosi hozzájárulás.

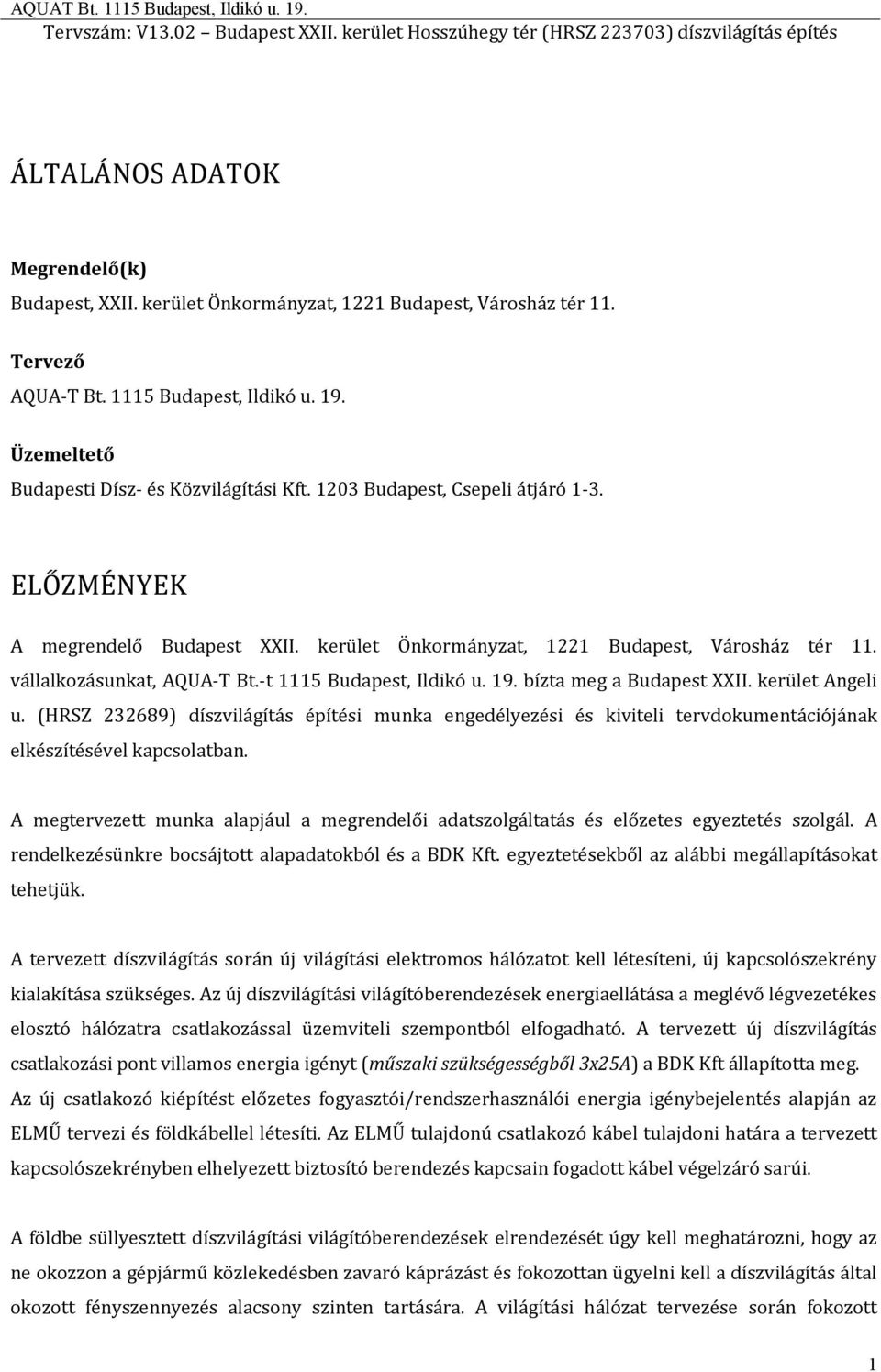

2 ÁLTALÁNOS ADATOK Megrendelő(k) Budapest, XXII. kerület Önkormányzat, 1221 Budapest, Városház tér 11. Tervező AQUA-T Bt Budapest, Ildikó u. 19. Üzemeltető Budapesti Dísz- és Közvilágítási Kft Budapest, Csepeli átjáró 1-3. ELŐZMÉNYEK A megrendelő Budapest XXII. kerület Önkormányzat, 1221 Budapest, Városház tér 11. vállalkozásunkat, AQUA-T Bt.-t 1115 Budapest, Ildikó u. 19. bízta meg a Budapest XXII. kerület Angeli u. (HRSZ ) díszvilágítás építési munka engedélyezési és kiviteli tervdokumentációjának elkészítésével kapcsolatban. A megtervezett munka alapjául a megrendelői adatszolgáltatás és előzetes egyeztetés szolgál. A rendelkezésünkre bocsájtott alapadatokból és a BDK Kft. egyeztetésekből az alábbi megállapításokat tehetjük. A tervezett díszvilágítás során új világítási elektromos hálózatot kell létesíteni, új kapcsolószekrény kialakítása szükséges. Az új díszvilágítási világítóberendezések energiaellátása a meglévő légvezetékes elosztó hálózatra csatlakozással üzemviteli szempontból elfogadható. A tervezett új díszvilágítás csatlakozási pont villamos energia igényt (műszaki szükségességből 3x25A) a BDK Kft állapította meg. Az új csatlakozó kiépítést előzetes fogyasztói/rendszerhasználói energia igénybejelentés alapján az ELMŰ tervezi és földkábellel létesíti. Az ELMŰ tulajdonú csatlakozó kábel tulajdoni határa a tervezett kapcsolószekrényben elhelyezett biztosító berendezés kapcsain fogadott kábel végelzáró sarúi. A földbe süllyesztett díszvilágítási világítóberendezések elrendezését úgy kell meghatározni, hogy az ne okozzon a gépjármű közlekedésben zavaró káprázást és fokozottan ügyelni kell a díszvilágítás által okozott fényszennyezés alacsony szinten tartására. A világítási hálózat tervezése során fokozott 1

3 figyelmet kell fordítani a létesítendő berendezések technikai eszközökkel történő folyamatos megközelíthetőségre, karbantarthatóságra. A tervezés megkezdésekor az alábbi személyekkel tartottunk egyeztetést: Fejes Gábor - Budapest XXII. ker. Önkormányzat; Domonkosné Szentpáli Anett - ELMŰ-ÉMÁSZ Hálózati Szolgáltató Kft.; Hódos Jirina - BDK Kft; Bimba András Imre - BDK Kft. Az elkészített kiviteli tervet, Budapest Főváros Önkormányzat részéről kiadott díszvilágítási rendszerben történő üzemeltetéshez hozzájáruló-elfogadó nyilatkozattal együtt a BDK Kft. részére jóváhagyásra át kell adni. A jóváhagyásban foglaltakat maradéktalanul be kell tartani-tartatni. TERVEZETT HÁLÓZAT A tervezett díszvilágítási villamos hálózat kialakítását, az AQ-055/02 számú rajz mutatja, aminek során fokozott figyelmet fordítottunk a létesítendő berendezések technikai eszközökkel történő folyamatos megközelíthetőségre, karbantarthatóságra. A villamos hálózat szerelés során csak a BDK Kft-nél elfogadott kiviteli terv szerinti építési-szerelési anyagokat lehet felhasználni! Műszaki adatok Üzemi feszültség: 400/230V (50Hz); Nyomvonalhossz (légvezeték): nincs; Nyomvonalhossz (kábelárok): kb.: (50m) építés és 0m bontás; Kábelhossz (kábel): tip.1. kb.: (150m) építés és 0m bontás; Kábelhossz (kábel): tip.2. kb.: (4m) építés és 0m bontás; Vezetők száma, keresztmetszete, anyaga: tip. 1. NYY-J 3x2,5 mm 2 ; Vezetők száma, keresztmetszete, anyaga: tip. 2. NAYY-J 4x25 mm 2 ; Csatlakozószekrény: Geyer 00N/3SL-1RP tip. Kapcsolószekrény: Geyer K32 tip. Budapest díszvilágítási HF vezérléssel; Szerelvénylap: nincs; Tartószerkezet: földben sűlyesztett szerelés; - oszlop és lámpakar: nincs; Lámpatest: Impact29 tip. (HOFEKA); Optika: parabolikus tükör; Lámpa: (kerámia fémhalogén) OSRAM HCI-T 70W/930 WDL PB Plus (G12); Lámpatest védettségi fokozata: IP65; Lámpatest érintésvédelmi osztálya: I.-es 2

4 Kapcsoló berendezés A tervezett díszvilágítás során új világítási elektromos hálózatot kell létesíteni, új kapcsolószekrényt kell kialakítani. Az új díszvilágítási világítóberendezések energiaellátását a meglévő légvezetékes elosztó hálózatra való földkábeles csatlakozással kell kialakítani. A meglévő közvilágítási hálózattal közös elosztóhálózatra történő csatlakozást a HRSZ Angeli u szám előtti légvezetékes hálózati tartószerkezetről kell kialakítani. A B10/200 -jelű tartószerkezetről tervezett áramkört, új csatlakozó kiépítést előzetes energia igénybejelentés alapján az ELMŰ tervezi és földkábellel létesíti. Az ELMŰ tulajdonú csatlakozó kábel tulajdoni határa a tervezett Geyer 00N/3SL-1RP tip. csatlakozószekrényben elhelyezett biztosító berendezés kapcsain fogadott kábelfej. A Geyer K32 tip. budapesti díszvilágítási hangfrekvenciás vezérléssel ellátott kapcsolószekrényt, a csatlakozó szekrény mellett kell közvetlenül elhelyezni. A csatlakozó és kapcsoló szekrények biztosító berendezéseinek kapcsai között NAYY-J 4x25 tip. összekötő kábelt kell létesíteni. A tervezett közvilágítási kapcsolószekrény energiaellátását biztosító légvezetékes hálózatra csatlakozó földkábelt külön készített terv és kivitelezési munka keretében az elosztó hálózati engedélyes ELMŰ biztosítja. Amennyiben az elektromos hálózatépítési munkákat több kivitelező végzi, az egyes munkarészek összehangolása szükséges! A közművek védelmének érdekében, valamint azok pontos helyének meghatározásához a díszvilágítási kapcsoló berendezés telepítéséhez szükséges földmunkát kézi feltárással kell elvégezni. A kivitelezés során a földkitermelést kézi erővel és fokozott figyelemmel kell elvégezni! Az FE terv jelű csatlakozó szekrény és a DK terv jelű díszvilágítási kapcsoló berendezés PEN vezetőjét földeléssel (3m-es rúdföldelő) kell ellátni. Világítási áramkörök A tervezett világítási feladatot L1 tervjelű földsíkba sűlyesztett módon elhelyezett világítóberendezésekkel kell megvalósítani. A tervezett díszvilágítás során új világítási elektromos hálózatot kell létesíteni, új világítási áramkörök sugaras kialakítása szükséges. Az új díszvilágítási világítóberendezések energiaellátása a tervezett kapcsolószekrényből történik. A tervezett világítóberendezések villamos energia ellátása közvetlenül a kapcsolószekrényből külön-külön indított azonos nyomvonalon elhelyezett, teljes nyomvonalon UNIVOLT FXKVR50 típ. védőcsőben elhelyezett célkábelezéssel történik. Az új díszvilágítási berendezés Hofeka impact29 tip. IP67 földbe sűlyesztett telepítéssel kerül elhelyezésre. A gyártó telepítési útmutatója a műszaki dokumentáció M2- es számú melléklete. 3

5 A gyártó világítóberendezés telepítési előírásait maradéktalanul be kell tartani, tartatni! A világítóberendezések telepítését a gyártói előírások szerint kell végezni. A kábelek világítóberendezésekbe történő tömített befűzhetőségét, a kábelfektetési mélységben biztosítani kell. A tervezett 1kV-os díszvilágítási kábel hálózatot a világítóberendezésekben külön-külön végponti kialakítással kell szerelni. A kábelek áramkötéseit a világítóberendezésben rögzített szerelvénylapok kapcsain kell kialakítani. A világító berendezések túlterhelés és túláramvédelmét a tervezett díszvilágítási kapcsolószekrényben elhelyezett egypólusú 6A-es C karakterisztikájú kismegszakítókkal kell biztosítani. A világítóberendezések bekötéséhez NYY-J 3x2,5mm 2 típusú kábelszerű vezetéket kell alkalmazni, melynek érszigetelés színjelzései fekete kék zöld/sárga. Az elemi szálas vezetékeket kisodródást gátló érvég hüvellyel kell ellátni. A közművek védelmének érdekében, valamint azok pontos helyének meghatározásához a földmunkát kézi feltárással kell elvégezni. A kivitelezés során a földkitermelést kézi erővel és fokozott figyelemmel kell elvégezni! Világítási minőség jellemzők meghatározása A földbe süllyesztett díszvilágítási világítóberendezések elrendezését úgy határoztuk meg, hogy az ne okozzon a gépjármű közlekedésben zavaró káprázást és fokozottan ügyeltünk a díszvilágítás által okozott fényszennyezés alacsony szinten tartására. A tervezett világítás minőségi jellemzői: A megvilágítás átlagos minimális karbantartási értéke E m = 50lx; Avulási tényező meghatározása MF=UAxFFAxLTAxFFT UA úttest avulási tényezője 1; FFA fényforrás avulási tényezője 0,93; LTA - lámpatest avulási tényezője 0,92; FFT - fényforrás túlélési tényezője 1. MF=1x0,93x0,92x1=0,85 4

6 Érintésvédelemi berendezés ellenőrzése Díszvilágítási hálózat: Vezeték típus hossz fajlagos ellenállás és hurok impedancia tip.1 tervezett NYY-J 3x2,5mm 2 45 m 43,75 Ω /km 3,94 Ω. mögöttes Al. 95/95 mm2 60 m 1,483 Ω /km 0,18 Ω. Zh=Σ(l x rh)=0,045x87,5+0,060x2,966 = 4,12 Ω; Ibmax=Uf/( xzh) = 230/(2,5x 4,12) = 22,33 A. A tervezett földkábel áramvezető keresztmetszete (2,5mm 2 ) 16A névleges terhelést tesz lehetővé. A közvilágítási kapcsolószekrénybe 6A-es kismegszakítót kell szerelni, ekkor az áramkör érintésvédelmi szempontból megfelelő. Feszültségesés ellenőrzése A feszültségesési számításokat a kapcsolószekrénytől a legtávolabbi pontra végeztük el. A világítóberendezések egy fázison egyenletesen oszlanak meg. If= (1x87W)/230V = 0,4A; Rv=Σ(l x rv)=0,045x43,75 = 1,97 Ω; ΔU= Σ(If x 2xRv)=0,4x2x0,1,97 = 1,57 V; e=δu/ux100 = 1,57/230x100 = 0,682% <5%. Mivel a feszültségesés kisebb, mint a megengedett 5%, ezért a hálózat feszültségesés szempontjából megfelelő. ÉRINTÉSVÉDELEM Az érintésvédelem módja a MSZ 2364 szerinti nullázás. Az elkészült hálózat érintésvédelmét meg kell vizsgálni, amelyről érintésvédelmi mérési jegyzőkönyvet kell készíteni. Az érintésvédelmi hálózat kialakításánál a VU-308 számú érintésvédelmi szabályzatban foglaltakat maradéktalanul be kell tartani. 5

7 SZERELÉSI ÜTEMTERV (FOGYASZTÓI ZAVARTATÁS) A munkálatok elvégzéséhez fogyasztói lekapcsolás nem szükséges (a kapcsolószekrény és világítóberendezések előre beállíthatók és szerelvényezhetők). FORGALOMTECHNIKA A beruházás megvalósítása forgalomtechnikai tervet nem igényel. ÉRINTETT KÖZMŰVEK A tervrajzon lévő közművek a közműszolgáltatóktól kapott alapadatok alapján lettek felrajzolva. A kivitelezőnek a közműnyilatkozatokban foglaltakat maradéktalanul be kell tartania, és az érintett közműszolgáltatóktól az előírt szakfelügyeletet meg kell rendelnie. KIVITELEZÉSI ELŐÍRÁSOK Egyedi előírások A tervrajzon lévő közművek az üzemeltetők adatszolgáltatásai alapján kerültek felrajzolása, melyek nyomvonala tájékoztató jellegű! Ezért a területen csak kézi földmunka végezhető, és a kivitelezés idejére a közműszolgáltatóktól szakfelügyeletet kell kérni. Általános előírások A terv az érvényben lévő MSZ és az ágazati szabványelőírások és a szakmai utasítások figyelembevételével készült. A tervtől eltérni csak az üzemeltető, a beruházó és a tervező írásos engedélye alapján lehet. A kivitelezést a tervet érintő rendeletekben, utasításokban és egyéb hatóság által előírt engedélyek hiányában nem lehet megkezdeni. A kivitelező tartozik a munka megkezdésének időpontját az illetékes áramszolgáltatónak bejelenteni. A kivitelezési munkákat a hálózat és a berendezés feszültségmentes állapotában lehet végezni az MSZ 1585 vonatkozó előírásainak betartásával. A földelések létesítésénél a vonatkozó előírások betartására gondot kell fordítani. Oszlopok állításánál betartandók az emelőgépek biztonsági előírásai, a teheremelésére, irányítására vonatkozó biztonsági szabályok, a munkakörnyezet közelében lévő minden személyre és infrastruktúrára vonatkoztatva. Az oszlophelyek kialakításánál fokozott figyelemmel kell eljárni, a térszint alatti és feletti közművek, alépítmények tekintetében, úgymint: víz, gáz, hírközlő és villamos vezetékek, műtárgyak alapjai. Az el nem kerített munkahelyek és munka felületeknél a köz és egyéb területek feleljenek meg a tervezett végleges állapot biztonsági szintjének. A feltárt munkagödrök 6

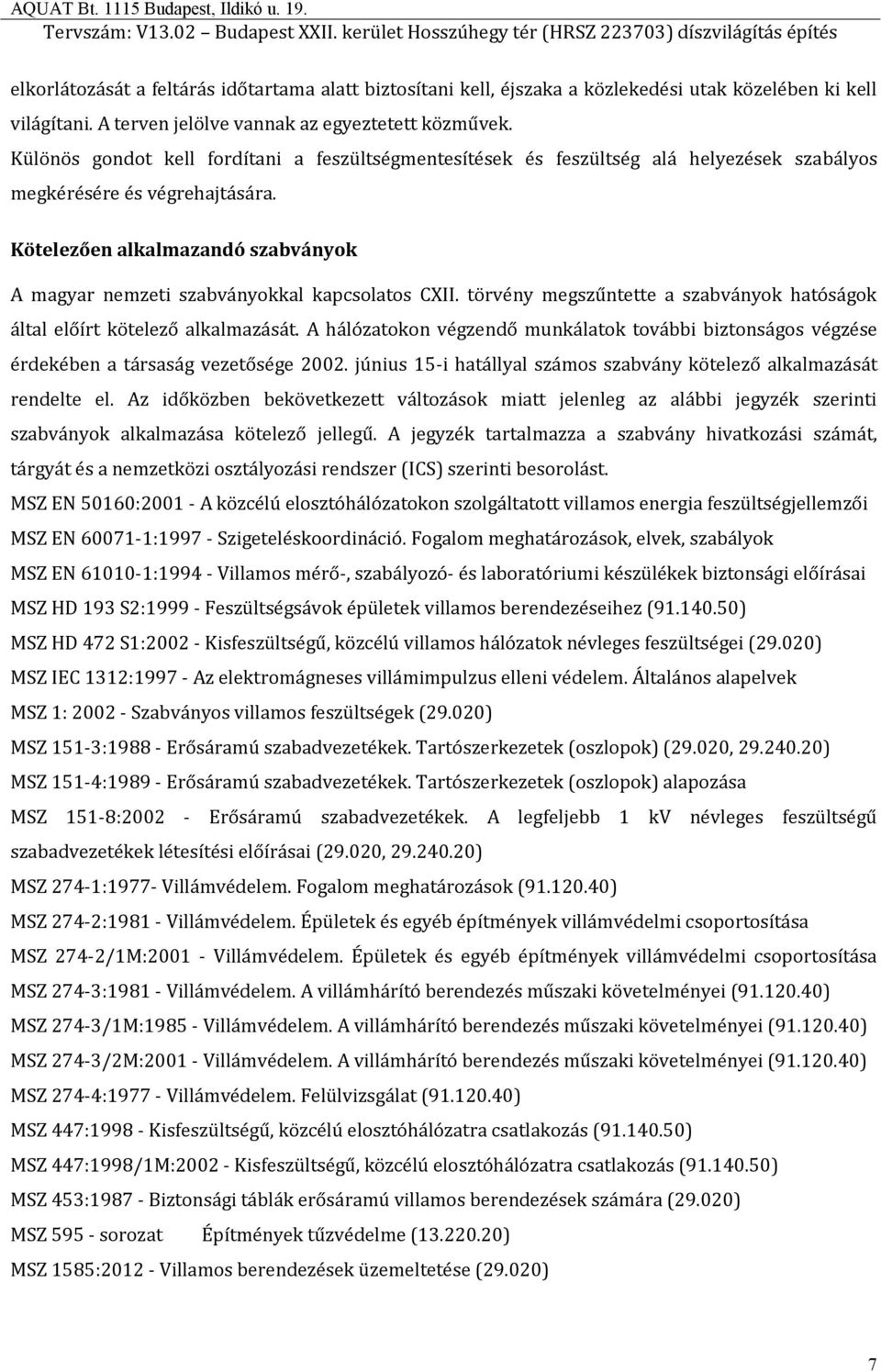

8 elkorlátozását a feltárás időtartama alatt biztosítani kell, éjszaka a közlekedési utak közelében ki kell világítani. A terven jelölve vannak az egyeztetett közművek. Különös gondot kell fordítani a feszültségmentesítések és feszültség alá helyezések szabályos megkérésére és végrehajtására. Kötelezően alkalmazandó szabványok A magyar nemzeti szabványokkal kapcsolatos CXII. törvény megszűntette a szabványok hatóságok által előírt kötelező alkalmazását. A hálózatokon végzendő munkálatok további biztonságos végzése érdekében a társaság vezetősége június 15-i hatállyal számos szabvány kötelező alkalmazását rendelte el. Az időközben bekövetkezett változások miatt jelenleg az alábbi jegyzék szerinti szabványok alkalmazása kötelező jellegű. A jegyzék tartalmazza a szabvány hivatkozási számát, tárgyát és a nemzetközi osztályozási rendszer (ICS) szerinti besorolást. MSZ EN 50160: A közcélú elosztóhálózatokon szolgáltatott villamos energia feszültségjellemzői MSZ EN : Szigeteléskoordináció. Fogalom meghatározások, elvek, szabályok MSZ EN : Villamos mérő-, szabályozó- és laboratóriumi készülékek biztonsági előírásai MSZ HD 193 S2: Feszültségsávok épületek villamos berendezéseihez ( ) MSZ HD 472 S1: Kisfeszültségű, közcélú villamos hálózatok névleges feszültségei (29.020) MSZ IEC 1312: Az elektromágneses villámimpulzus elleni védelem. Általános alapelvek MSZ 1: Szabványos villamos feszültségek (29.020) MSZ 151-3: Erősáramú szabadvezetékek. Tartószerkezetek (oszlopok) (29.020, ) MSZ 151-4: Erősáramú szabadvezetékek. Tartószerkezetek (oszlopok) alapozása MSZ 151-8: Erősáramú szabadvezetékek. A legfeljebb 1 kv névleges feszültségű szabadvezetékek létesítési előírásai (29.020, ) MSZ 274-1:1977- Villámvédelem. Fogalom meghatározások ( ) MSZ 274-2: Villámvédelem. Épületek és egyéb építmények villámvédelmi csoportosítása MSZ 274-2/1M: Villámvédelem. Épületek és egyéb építmények villámvédelmi csoportosítása MSZ 274-3: Villámvédelem. A villámhárító berendezés műszaki követelményei ( ) MSZ 274-3/1M: Villámvédelem. A villámhárító berendezés műszaki követelményei ( ) MSZ 274-3/2M: Villámvédelem. A villámhárító berendezés műszaki követelményei ( ) MSZ 274-4: Villámvédelem. Felülvizsgálat ( ) MSZ 447: Kisfeszültségű, közcélú elosztóhálózatra csatlakozás ( ) MSZ 447:1998/1M: Kisfeszültségű, közcélú elosztóhálózatra csatlakozás ( ) MSZ 453: Biztonsági táblák erősáramú villamos berendezések számára (29.020) MSZ sorozat Építmények tűzvédelme ( ) MSZ 1585: Villamos berendezések üzemeltetése (29.020) 7

9 MSZ Létesítési biztonsági szabályzat 1000 V-nál nem nagyobb névleges feszültségű erősáramú villamos berendezések számára ( ) következő fejezetei: MSZ : Időszakosan nedves helyiségek MSZ : Villamos kezelőterek és laboratóriumok MSZ : Közterületek MSZ : Helyhez kötött akkumulátorok telepítése, akkumulátorhelyiségek és töltőállomások létesítése MSZ 2364 sorozat - Épületek villamos berendezéseinek létesítése ( ). A magyarázatos szabványgyűjtemény részei, főfejezetei és melléklete: Általános jellemzők elemzése MSZ HD :2009 Kisfeszültségű villamos berendezések. MSZ :1995 Általános jellemzők elemzése Biztonságtechnika MSZ :1999 MSZ :1994 MSZ :1994 MSZ :1998 földzárlata esetén MSZ :2002 MSZ :1994 MSZ :2002 MSZ :2002 védelmi módok MSZ :1994 Áramütés elleni védelem Hőhatások elleni védelem Túláramvédelem A kisfeszültségű villamos berendezések védelme a nagyfeszültségű rendszerek Légköri vagy kapcsolási eredetű túlfeszültségek elleni védelem Feszültségcsökkenés-védelem Leválasztás és kapcsolás A védelmi módok alkalmazása: Általános előírások 471. fejezet: Áramütés elleni Túláramvédelem alkalmazása Villamos szerkezetek kiválasztása és szerelése MSZ :2002 Általános előírások MSZ :1997 Kábel- és vezetékrendszerek MSZ :2002 A kábel- és vezetékrendszerek megengedett áramai MSZ :2002 A leválasztó kapcsolás és üzemi kapcsolás eszközei MSZ :1995 Földelő berendezések és védővezetők MSZ :1999 Kisfeszültségű áramfejlesztők MSZ :1995 Biztonsági berendezések táplálása 8

10 Felülvizsgálat MSZ : Első felülvizsgálat MSZ : Érintésvédelmi vizsgálati módszerek. A földelési ellenállás és a fajlagos talajellenállás mérése ( ) MSZ : Érintésvédelmi vizsgálati módszerek. Védővezetős érintésvédelmi módok mérési módszerei ( ) MSZ : Érintésvédelmi vizsgálati módszerek. Feszültség-védőkapcsolás ellenőrzése MSZ : Közmű- és egyéb vezetékek elrendezése közterületen. Fogalom meghatározások MSZ : Közmű- és egyéb vezetékek elrendezése közterületen. Elhelyezés a térszín alatt MSZ : Közmű- és egyéb vezetékek elrendezése a térszín felett ( ) MSZ 13207:2000-0,6/1 kv-tól 20,8/36 kv-ig terjedő névleges feszültségű erősáramú kábelek és jelzőkábelek kiválasztása, fektetése és terhelhetősége ( ) MSZ 15985: kv feszültségű szabadvezetékek és gyűjtősínek relé védelmi és automatikarendszere (29.020, ) MSZ 15988: kv feszültségű vezetékek és gyűjtősínek védelmi és automatika- rendszere MSZ 15989: kv feszültségű hálózatok transzformátorainak és csillagponti berendezéseinek relé védelmi és automatika-rendszere ( ) KÖRNYEZETVÉDELMI FEJEZET Kivitelezéskor különös gondot kell fordítani a talaj és termőföld védelmére. Törekedni kell a környezetbarát technológiák alkalmazására. Az országos vagy helyi jelentőségű védett természeti területen csak a tájvédelmi szakhatóság által jóváhagyott jogerős környezetvédelmi engedély alapján lehet megkezdeni a kivitelezést, a környezetvédelmi engedélyben foglaltak maradéktalan betartásával. Be kell tartani a Földhivatal hatósági előírásait az időleges földterület kivonási engedélye szerint, a Megyei Növény és Talajvédelmi Szolgálat szakhatósági hozzájárulásában tett előírásokat az ideiglenesen más célra igénybevett földterületek újrahasznosítására vonatkozóan. Kivitelezés után a talajszerkezetet és a természetes növénytakarót eredeti állapotának megfelelően helyre kell állítani. A munkaterületet rendezett és tiszta állapotban kell visszaadni rendeltetésének. A létesítmények építése, bontása, felújítása során törekedni kell arra, hogy az előidézett környezeti hatások ne okozzák a talaj termőképességének csökkenését. Kivitelezéskor gondoskodni kell arról, hogy sem a felszíni, sem a felszín alatti vizek ne szennyeződjenek. A munkavégzés során keletkeznek veszélyes és nem veszélyes hulladékok, melyek a következők lehetnek: Nem veszélyes hulladékok: A hálózatok bontásából származó vezetékek, fém kábelösszekötők, szigetelők, armatúrák, stb. Új hálózatok építésekor a felszerelt elemek göngyölegei, a munkavégzés során eltávolított növényzet maradékai, vissza nem tölthető föld, betontörmelék, aszfalt törmelék, stb. 9

11 Veszélyes hulladékok: festékes, olajos rongy, hígítók, kábelmassza, transzformátor olaj, olajos, kábelhulladék, műanyagos kábelhulladék, selejt fénycső, Hgl és Na fényforrások, stb. A keletkezett hulladékok szakszerű tárolásáról valamint az építési munka befejezése után azok elszállításáról a kivitelező köteles gondoskodni. Építési és bontási hulladékok: az építési és bontási hulladékok csoportosítása a 45/2004. (VII. 26.) BMkvVM rendelet 1 sz. melléklete szerint történik. A tervező a tervezés során köteles kitölteni 2. sz. vagy a 3.sz. mellékletet, a kivitelező pedig köteles az adott csoporthoz tartozó hulladékot a többi csoporthoz tartozó hulladéktól elkülönítetten gyűjteni addig, míg a kezelőnek át nem adja illetve a 4. sz. vagy 5.sz. mellékletet kitölteni. A tervezés során el kell készíteni az építési tevékenység során keletkező hulladék tervlapot (rendelet 2.sz. melléklet), a bontási tevékenység során keletkező hulladék tervlapot (rendelet 3.sz. melléklet). A kivitelezés után a kivitelezőnek össze kell állítani. Az építési tevékenység során ténylegesen keletkezett hulladékról a nyilvántartó lapot (rendelet 4.sz. melléklet) A bontási tevékenység során ténylegesen keletkezett hulladékról a nyilvántartási lapot (rendelet 5.sz. melléklet). A környezetvédelemmel kapcsolatos fontosabb jogszabályok: évi LIII. törvény a természetvédelemről évi LI törvény a természet védelméről szóló évi LIII. törvény módosításáról évi LIV. törvény az erdőről és az erdő védelméről évi LV. törvény a vadvédelemről, a vadgazdálkodásról, valamint a vadászatról évi LXXVIII. törvény a vadvédelemről, a vadgazdálkodásról, valamint a vadászatról szóló évi LV. törvény módosításáról évi LIII. törvény a környezet védelmének általános szabályairól évi LXXVIII. törvény az épített környezet alakításáról és védelméről évi LV. törvény a termőföldről évi LXXXVI törvény a villamos energia termeléséről, szállításról és szolgáltatásról 273/2007. (X. 19.) Korm. rendelet a villamos energiáról szóló évi LXXXVI. törvény végrehajtásáról 98/2001. (VI.15) Korm. rendelet a veszélyes hulladékkal kapcsolatos tevékenységek végzésének feltételeiről 12/1983. (V. 12.) MT rendelet a zaj- és rezgésvédelemről 8/2002. (III. 22.) KöM-EüM együttes rendelet a zaj- és rezgésterhelési határértékek megállapításáról 29/2004. (XII. 25.) KvVM rendelet a környezetvédelmi, természetvédelmi és vízügyi felügyelőségek illetékességi, valamint a nemzeti parkigazgatóságok és a környezetvédelmi és vízügyi igazgatóságok működési területéről 219/2004. (VII. 21.) Korm. rendelet a felszín alatti vizek védelméről 10

12 347/2006. (XII. 23.) Korm. rendelet a környezetvédelmi, természetvédelmi, vízügyi hatósági és igazgatási feladatokat ellátó szervek kijelöléséről 269/2003. (XII. 24.) Korm. rendelet az egyes környezetvédelmi, természetvédelmi és vízügyi feladatés hatásköröket megállapító kormányrendeletek módosításáról 164/2003. (X. 18) Korm. rendelet a hulladékkal kapcsolatos nyilvántartási és adatszolgáltatási kötelezettségről 166/1999.(XI. 19.) Korm. rendelet a tájvédelmi szakhatósági hatáskörbe tartozó engedélyezési eljárásokról évi XLIII. Törvény a hulladékgazdálkodásról 8/2001.(III.30) GM rendelet a Villamosmű Műszaki-Biztonsági Követelményei Szabályzat hatálybalépéséről 45/2004. (VII.26.) BM-KvVM rendelet az építési és bontási hulladék kezelésének részletes szabályairól TŰZVÉDELEM FEJEZET Ez a tervfejezet, figyelem felhívás a tűzvédelmi jogszabályok, szabványok, előírások betartására, amelynek célja a lehetséges tüzek keletkezésének megelőzése, és az esetleg bekövetkezett tüzek minél gyorsabb eloltása az élet és az anyagi javak védelme érdekében. Ez a tervfejezet nem helyettesíti a tűzvédelmi műleírást. E cél elérése érdekében jelen terv kivitelezése, és az elkészült villamos berendezés üzemeltetése során a létesítésre vonatkozó jogszabályok és szabványok tűzmegelőzését biztosító előírásokat az alábbiak szerint kell teljesíteni: Telepítés megfeleljen meg a 253/1997 (XII.20) Kormány rendelettel kiadott Országos településrendezési és Építési Követelmények előírásainak. A tervezett vezetékezések, kötések és toldások feleljenek meg az MSZ sz. táblázatába foglalt előírásoknak. A kábelek szigetelése a környezeti szempontoknak feleljenek meg, az MSZ szabványnak előírása szerint. Tűzvédelmi főkapcsoló a 54/2014. (XII. 5.) rendelettel kiadott OTSZ előírásainak feleljen meg. A kivitelező tűzvédelmi feladatai A kivitelezés során maradéktalanul be kell tartani a 54/2014. (XII. 5.) BM rendelettel kiadott Országos Tűzvédelmi Szabályzat villamos berendezésekre vonatkozó előírásait. 54/2014. (XII. 5.) rendelet szerinti tűztávolságokat maradéktalanul be kell tartani. Tűzveszélyes tevékenységet tilos olyan helyen végezni, ahol az tüzet vagy robbanást okozhat. A tűzveszélyes tevékenységhez a munkát elrendelő az ott keletkezhető tűz oltására alkalmas tűzoltó felszerelést, készüléket köteles biztosítani. A tűzveszélyes tevékenység befejezése után a munkavégző a helyszínt és annak környezetét tűzvédelmi szempontból köteles átvizsgálni, és minden olyan körülményt megszüntetni, ami tüzet okozhat. A villamos berendezések üzembe helyezés előtti első felülvizsgálat az MSZ :1998 szabványnak 11

13 megfelelően kell elvégezni. A munkahelyi vezetők (szerelésvezetők, művezetők) felelősek a munkaterületükön a felügyeletük alá tartozó munkahelyeken a tűzvédelmi előírások betartásáért. A kivitelezésre vonatkozóan a feladatokat, a felelősöket, a tevékenységre vonatkozó helyi előírásokat a kivitelező Tűzvédelmi Szabályzatában kell meghatározni. Az üzemeltető tűzvédelmi feladatai Az üzemetetett villamos berendezéseket folyamatosan karban kell tartani. Gondoskodni kell a kötések biztonságos állapotáról, a melegedés megelőzéséről. Azoknak az üzemi hibáknak, rendellenességeknek a megszüntetésére, amelyek a személyi biztonságot veszélyeztetik, tűzveszélyt vagy súlyos anyagi kárt okozhatnak, azonnal intézkedni kell. A karbantartás során gondoskodni kell arról, hogy a megjelölések (feliratok, biztonsági táblák, transzformátor- és kapcsolóállomások jelölései, számozások stb.) a vonatkozó létesítési szabványok előírásai szerint legyenek elhelyezve, megfelelőek és olvashatók legyenek. A hiányzó vagy meg nem felelő megjelöléseket pótolni, illetve javítani kell. A villamos berendezéseken időszakos felülvizsgálatokat a 54/2014. (XII. 5.) rendelet részében foglaltak szerint kell végeztetni. A villamos berendezések tűzoltásához a 54/2014. (XII. 5.) rendelettel kiadott OTSZ szerint kell tűzoltó berendezéseket, tűzoltó készüléket, biztosítani. Villamos berendezésekben keletkezett tüzek oltása előtt az oltandó részt lehetőleg le kell választani. Feszültség alatt oltani csak abban az esetben szabad, ha a leválasztás nem hajtható végre, vagy megengedhetetlenül nagy időkiesést okozna. A villamos berendezések tüzeinek oltására csak az arra rendszeresített eszközöket és módokat szabad alkalmazni. Az üzemeltetésre vonatkozóan a feladatokat, a felelősöket, a tevékenységre vonatkozó helyi előírásokat az üzemeltető Tűzvédelmi Szabályzatában kell meghatározni. A tervezés, kivitelezés, üzemeltetés során kötelezően figyelembe veendő tűzvédelmi jogszabályok: évi XXXI. Törvény a tűz elleni védekezésről, műszaki mentésről és a tűzoltóságról 54/2014. (XII. 5.) rendelet Az Országos Tűzvédelmi Szabályzatról 53/2005. (XI. 10.) BM rendelet A tűzvédelmi szakvizsgára kötelezett foglalkozási ágakról és munkakörökről és a szakvizsga részletes szabályairól 27/1997. (IV. 10.) BM rendelet A tűzvédelmi megfelelőségi tanúsítvány beszerzésére vonatkozó szabályokról 12

14 MUNKAVÉDELMI FEJEZET A kivitelezés megkezdése előtt a kivitelező köteles a helyszínnel kapcsolatos veszélyforrásokról tájékozódni, és a szükséges munkavédelmi intézkedéseket arra vonatkozóan megtenni. A hálózati munkák során szükséges munkavédelem a kivitelezési technológiától is függ, ezzel kapcsolatban a kivitelező munkavédelmi szabályzatában foglaltak betartása szükséges. A kivitelezési munkákat a hálózat és a berendezés feszültségmentes állapotában kell végezni az MSZ 1585 vonatkozó előírásainak betartásával. Feszültség alatt hálózaton és berendezésen, vagy annak veszélyes közelségében munkát végezni tilos! Munkát csak a munkavégzés személyi feltételeinek alkalmas, munkavédelmi vizsgát tett, szakképzett dolgozó végezhet. Munkát csak ép, biztonságos, az előírások szerint felülvizsgált szerszámokkal, gépekkel, illetve védőeszközökkel szabad végezni. A kivitelezésért felelős vezető köteles ellenőrizni ezek biztonságos állapotát, a védőeszközök szabályos használatát. A munkavégzés, az anyagmozgatás úgy történjék, hogy az senkit ne veszélyeztessen. A munkaterületen csak a szükséges létszámú dolgozó tartózkodhat. A kiásott gödröket, kábelárkokat körül kell keríteni, szükség esetén kivilágítandók a KRESZ előírásai szerint. A gyalogosközlekedés biztosításához a kábelárkok fölött átjárókat kell kiépíteni. Az átjáró botlás- illetve billenésmentességéről gondoskodni kell. A kábelfektetéshez és szereléshez akkora méretű szerelőgödröt kell biztosítani, hogy az alkalmazott technológiából adódó munkaműveletek az előírásnak megfelelően legyenek elvégezhetők. Ha transzformátor állomásban feszültség közelében kell munkát végezni, a veszélyes teret meg kell jelölni, oda illetéktelen bejutását meg kell akadályozni. A munkaterületen csak a munkavégzéshez feltétlenül szükséges számú, azzal megbízott és kiképzett személy tartózkodhat. A munkacsoport vezetésével egyszemélyi felelős ki kell jelölni. 13
